Avviamento Bobina, Volano Carburatore


Carter motore, Pompa olio

Filtro aria

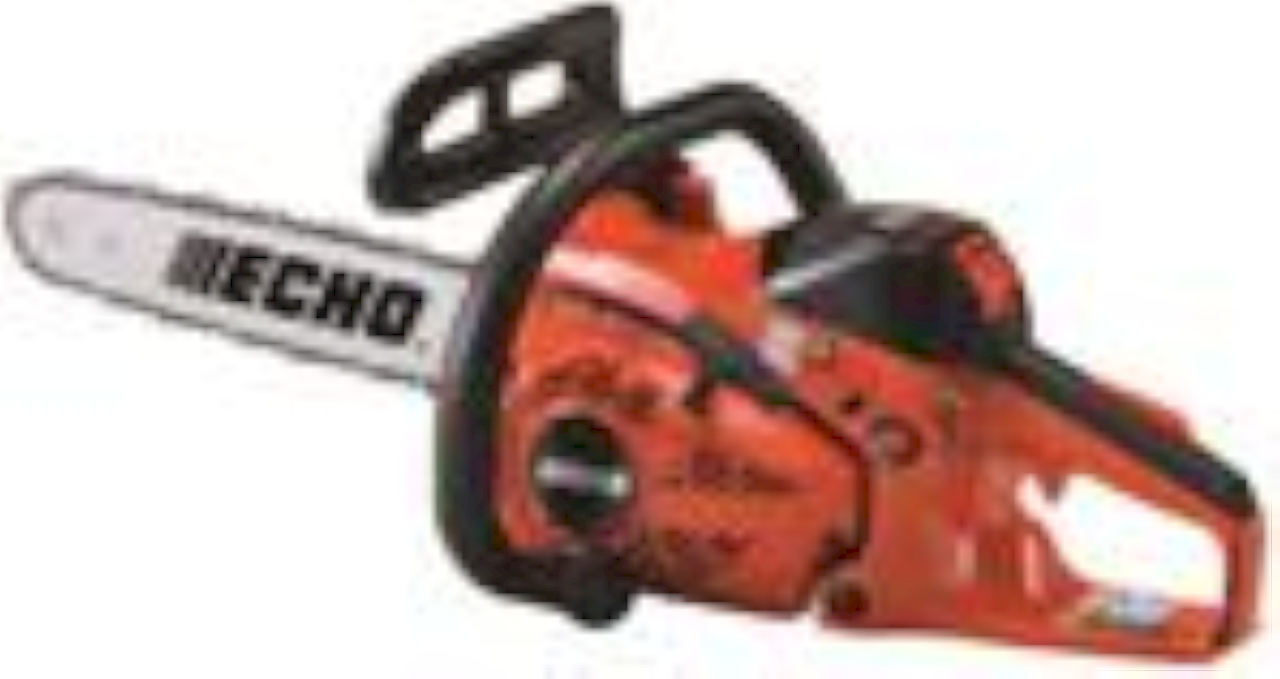

Informazioni tecniche



CILINDRATA

26,9

POTENZA

1,09 (1,48)

PESO

3,1

SERBATOIO MIX

240

SERBATOIO OLIO

160

PASSO CATENA

3/8 BP

LUNGHEZZA BARRA

25 (10)

CANALE

1,3



Freno catena, Frizione Impugnature Marmitta

Motore Pompa olio

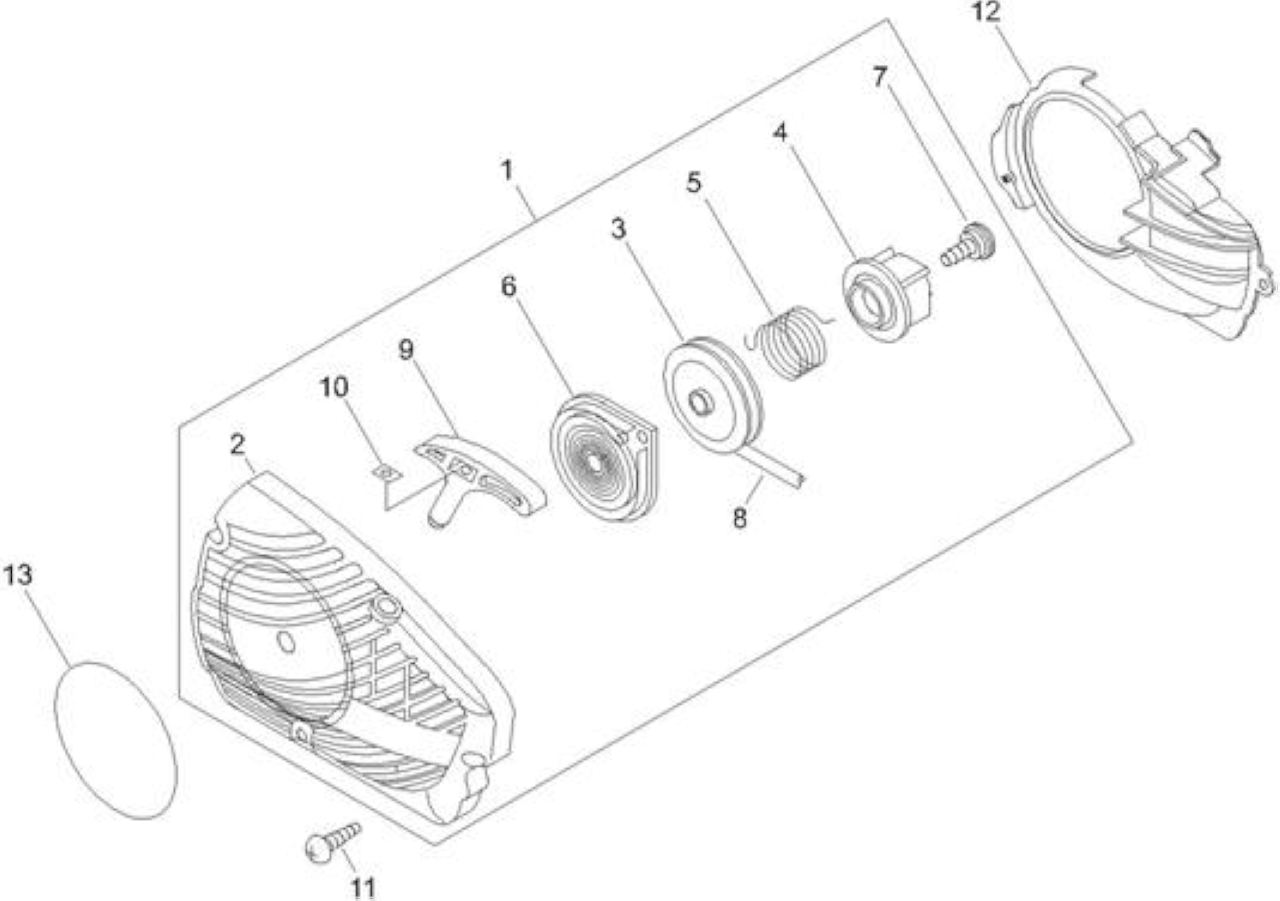

1

ECRA051002421

AVVIAMENTO COMPL.X CS2600/2700/260T

1

2

ECRP022037530

CARTER AVVIAMENTO ECM

1

3

ECRA506000460

AVVOLGIFUNE

*T.I.11-481

1

4

ECRA507000110

INNESTO AVVIAMENTO

*T.I.11-481

1

5

ECRV452001320

MOLLA DI RITORNO

*T.I.11-481

1

6

ECRP022001330

MOLLA AVVIAMENTO

1

7

ECR17723661830

*VEDI ECRV253000310 *

1

9

ECRP022001320

IMPUGNATURA AVVIAMENTO

1

10

ECRP022037670

FERMA FUNE

1

11

ECR90025604016

VITE SR 4X16

3

12

ECRA172002040

CARTER VENTOLA

1

13

ECRX502000780

ETICHETTA

1




















































Rif.

Articolo

Descrizione

Q.tà Nota

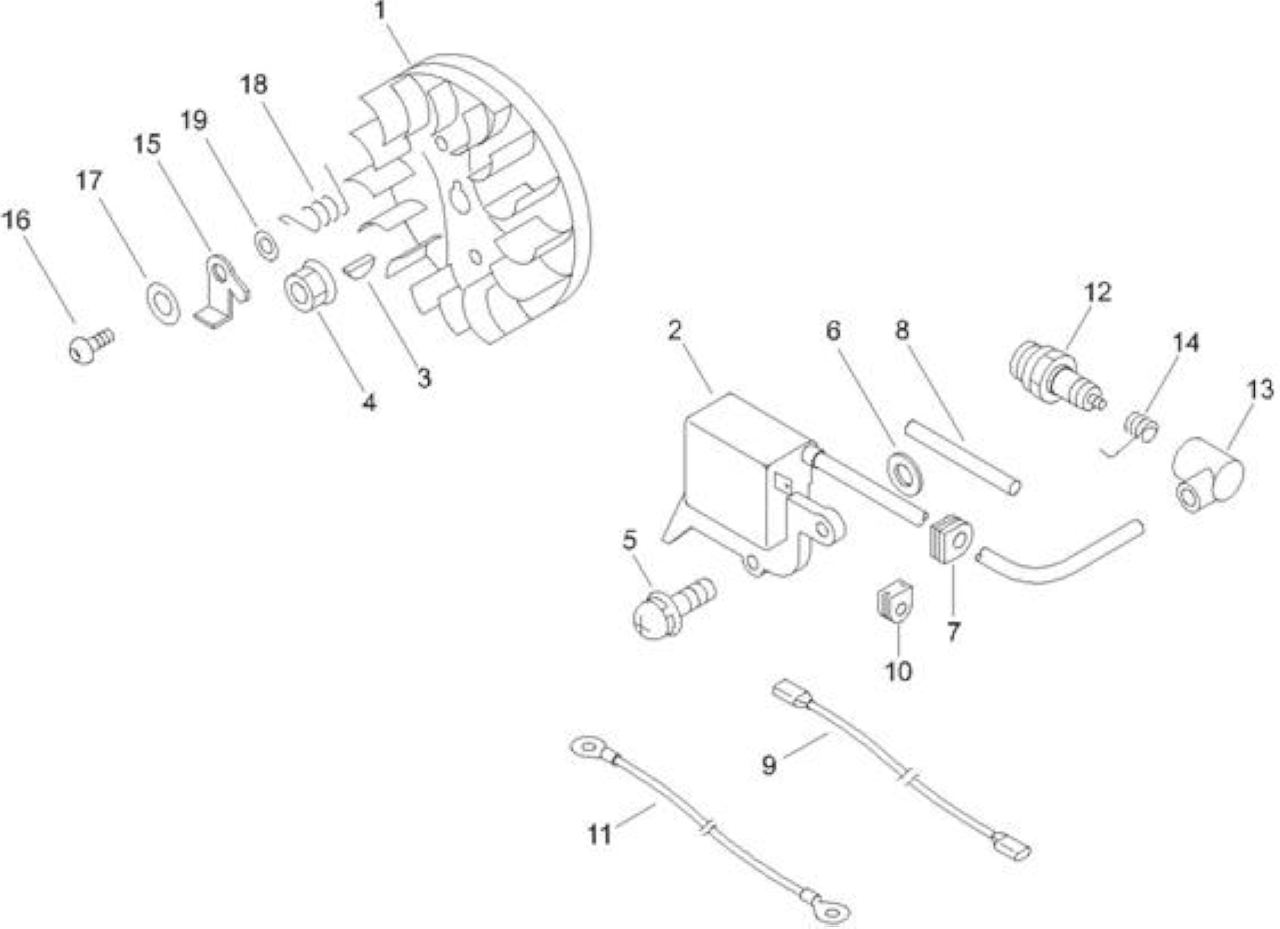

1

ECRA409001130

VOLANO

1

2

ECRA411001590

MODULO ACCENSIONE

1

3

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

4

ECR90051500008

DADO N8

1

5

ECR90023805018

VITE SR 5X18

2

6

ECR15011716430

SPESSORE

2

7

ECR15611004920

GUIDA IN GOMMA

1

8

ECRV475001900

TUBETTO

1

9

ECRV485000390

CAVO MASSA

1

10

ECR15611407320

GUIDA IN GOMMA

1

11

ECRV485000380

CAVO MASSA

1

13

ECRA427000000

CAPPUCCIO CANDELA

1

14

ECRA426000000

MOLLA CAPPUCCIO CANDELA

1

15

ECRA514000020

GANCIO AVVIAMENTO

2

16

ECRV203000080

BULLONE 5

2

17

ECR90060300005

RONDELLA PIANA M5

2

18

ECRV452000030

MOLLA DI RITORNO

2

19

ECR17724704630

SPESSORE

2








































Rif.

Articolo

Descrizione

Q.tà

Nota

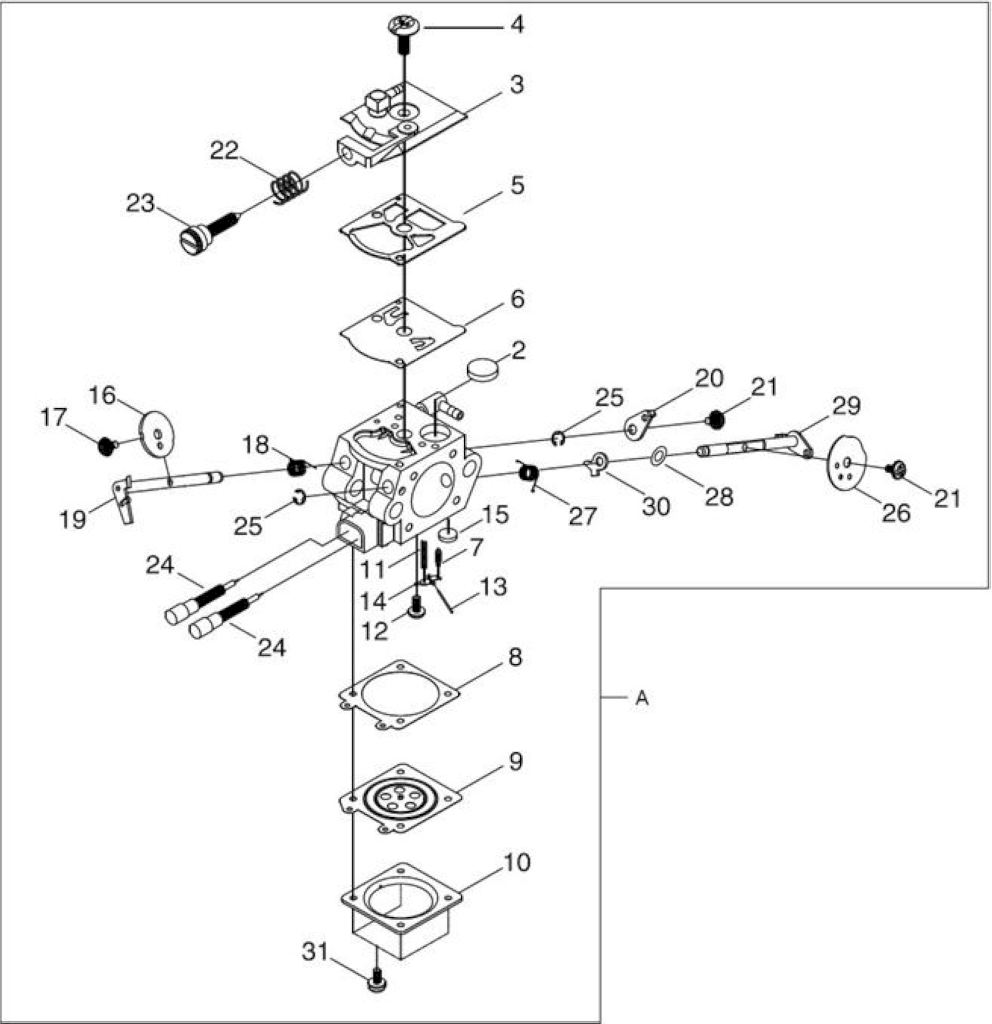

A

ECRA021004290

CARBURATORE X CS281WES

1



2

ECR12312610631

FILTRO CARBURATORE

1



3

ECR12312424430

COPERCHIO MEMBRANA POMPANTE

1



4

ECRP003005120



1



5

ECR12312515030

GUARNIZIONE MEMBRANA

1



6

ECR12311215030

MEMBRANA POMPANTE

1



7

ECR12313719830

SPILLO CARBURATORE

1



8

ECR12314003930

GUARNIZIONE MEMBRANA

1



9

ECRP003001850

MEMBRANA CON DISCO

1



10

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1



11

ECR12312203660

MOLLA BILANCIERE

1



12

ECR12313903930

VITE BILANCIERE

1



13

ECR12313803930

SPINOTTO

1



14

ECR12312303930

BILANCIERE

1



15

ECR12314610631

PASTIGLIA CARBURATORE

1



16

ECR12311605960

FARFALLA ACCELERATORE

1



17

ECRP003002380

SCREW

1



18

ECR12311337530

MOLLA DI RITORNO

1



19

ECRP003001300

ALBERINO ACCELERATORE

1



20

ECRP003001040

LEVA ACCELERATORE

1



21

ECR12311438830

VITE

2



22

ECR12313304260

MOLLA REGISTRO MINIMO

1



23

ECR12313404260

VITE REGISTRO MINIMO

1



24

ECRP003004190

VITE REGOLAZIONE

2



25

ECR12312715030

FERMO ALBERINO

2



26

ECRP003000410

FARFALLA ACCELERATORE

1



27

ECRP003002260

MOLLA

1



28

ECR12314926030

RONDELLA

1



29

ECRP003001140

ALBERINO ARIA

1



30

ECRP003001510

LEVA

1



31

ECR12313002960

VITE COPERCHIO MEMBRANA

4













Rif.

Articolo

Descrizione

Q.tà

Nota

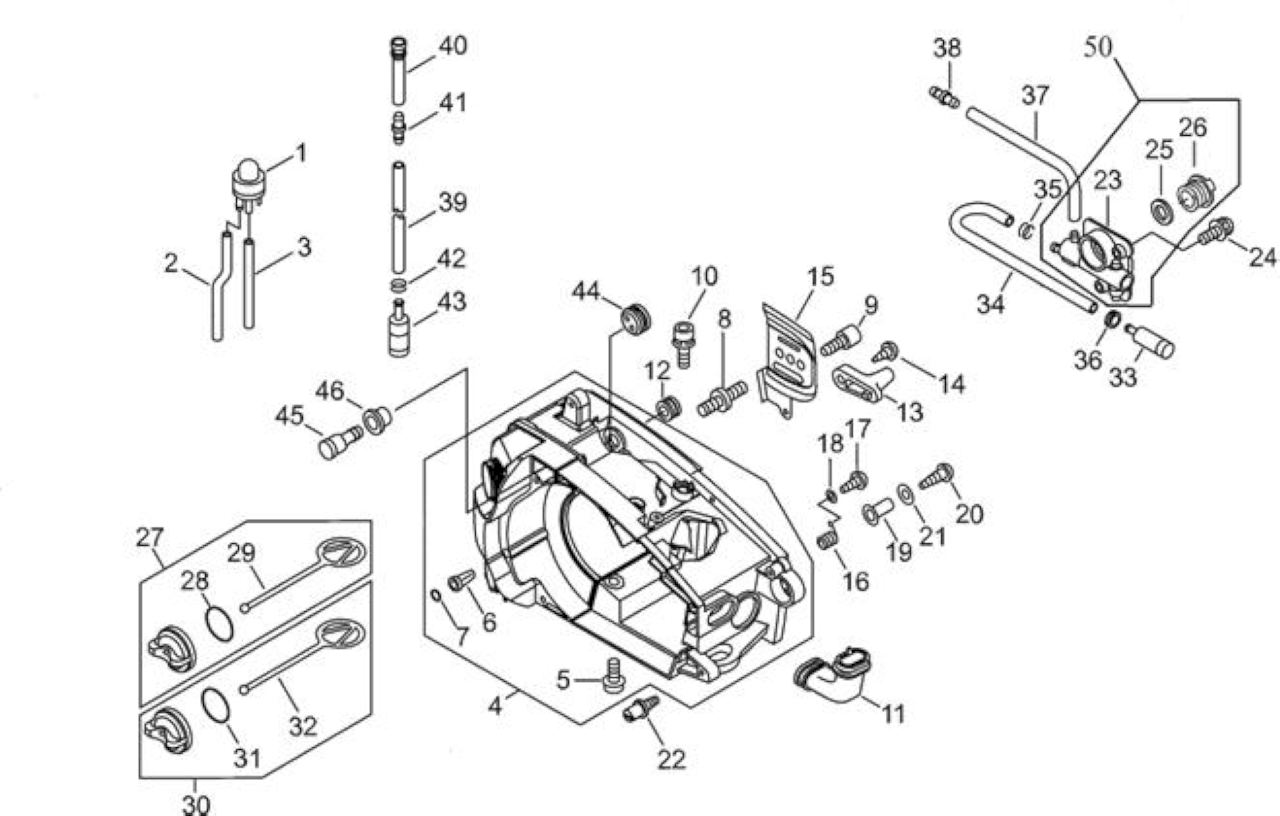

1

ECR12318139130

PRIMER                 - ARANCIONE

-

1



2

ECRV471001270

TUBETTO

1



3

ECRV471001280

*VEDI ECRV471001281 *

1



4

ECRP021003438

*VEDI ECRP021003439 *

1



5

ECR90010605025

BULLONE BRUGOLA 5X25

2



6

ECR43611413930

VALVOLA DI CONTROLLO

1



7

ECR90072400004

ANELLO DI TENUTA S-4

1



8

ECRV225000031

PRIGIONIERO LAMA GUIDA 8

1



9

ECRV202000011

BULLONE                 *T.I.02-101

2



10

ECR90016205018

BULLONE BRUGOLA 5X18

2



11

ECRA239000030

RACCORDO

1



12

ECR16391130130

TAPPO IN GOMMA

1



13

ECR43302635430

FERMO CATENA

1



14

ECR90025305020

VITE SR 5X20

1



15

ECRC305000023

LAMELLA SALVACATENA

1



16

ECRV450000080

AMMORTIZZATORE

*T.I.03-146

1



17

ECR90025304012

VITE SR 4X12

1



18

ECR90060200004

RONDELLA PIANA M4

1



19

ECRV352000020

COLLARINO 4

1



20

ECR9148104035

VITE

1



21

ECR17721404630

RONDELLA

1



22

ECRV202000020

VITE AMMORTIZZATORE

1



23

ECRC022000180

POMPA OLIO-ORDINARE CON V652000230- (OP-25)

1



24

ECR90023804012

VITE SR 4X12

2



25

ECRV308000030

RONDELLA VITE S/FINE

*T.I.06-328

1



26

ECRV652000230

VITE S/FINE -PLASTICA-

1



27

ECRP021005591

TAPPO MIX COMPLETO

-ARANCIO-

1



28

ECR90072000018

ANELLO GOMMA P-18

1



29

ECRA365000050

MISCELATORE

1



30

ECRP021005581

TAPPO OLIO COMPLETO -NERO-

1



31

ECR90072000018

ANELLO GOMMA P-18

1



32

ECRA365000050

MISCELATORE

1



33

ECR43620502832

FILTRO OLIO

*T.I.14-549

1



34

ECR13201022130

*VEDI ECR13201022131 *

1



35

ECRV490001230

CLIP

1



36

ECR13211501461

*VEDI ECR13211501462 *

1



37

ECR13201211960

*VEDI ECR13201211961 *

1



38

ECRV187000010

RACCORDO

1



39

ECRV471001230

*VEDI ECRV471001231 *

1



40

ECRV470000321

*VEDI ECRV470000322 *

1



41

ECRV186000510

RACCORDO TUBO MISCELA

1





Rif.

Articolo

Descrizione

Q.tà Nota

42

ECRV490001240

CLIP

1

43

ECRA369000420

FILTRO MISCELA

1

44

ECR13211544330

*VEDI ECR13211544331 *

2

45

ECR13130056431

VALVOLA SFIATO

1

46

ECRV137000000

*VEDI ECRV1370000001 *

1

50

ECRP021047130

POMPA OLIO AUTOMATICA COMPL.(OP-25)

1















1

ECRA021004290

CARBURATORE X CS281WES

1

2

ECR90023805050

VITE SR 5X50

2

3

ECRA202000001

COLLETTORE

1

4

ECR90016204012

BULLONE BRUGOLA 4X12

2

5

ECRA204000060

SUPPORTO CARBURATORE

1

6

ECRA226000260

FILTRO ARIA

1

7

ECRV358000021

ANELLO COLLETTORE

1

8

ECRA232000191

COPERCHIO FILTRO ARIA

1

9

ECR13002033330

DADO

2

10

ECRA235000140

GANCIO COPERCHIO FILTRO ARIA

1

11

ECRV582000020

FERMO

1

12

ECRX503012970



1

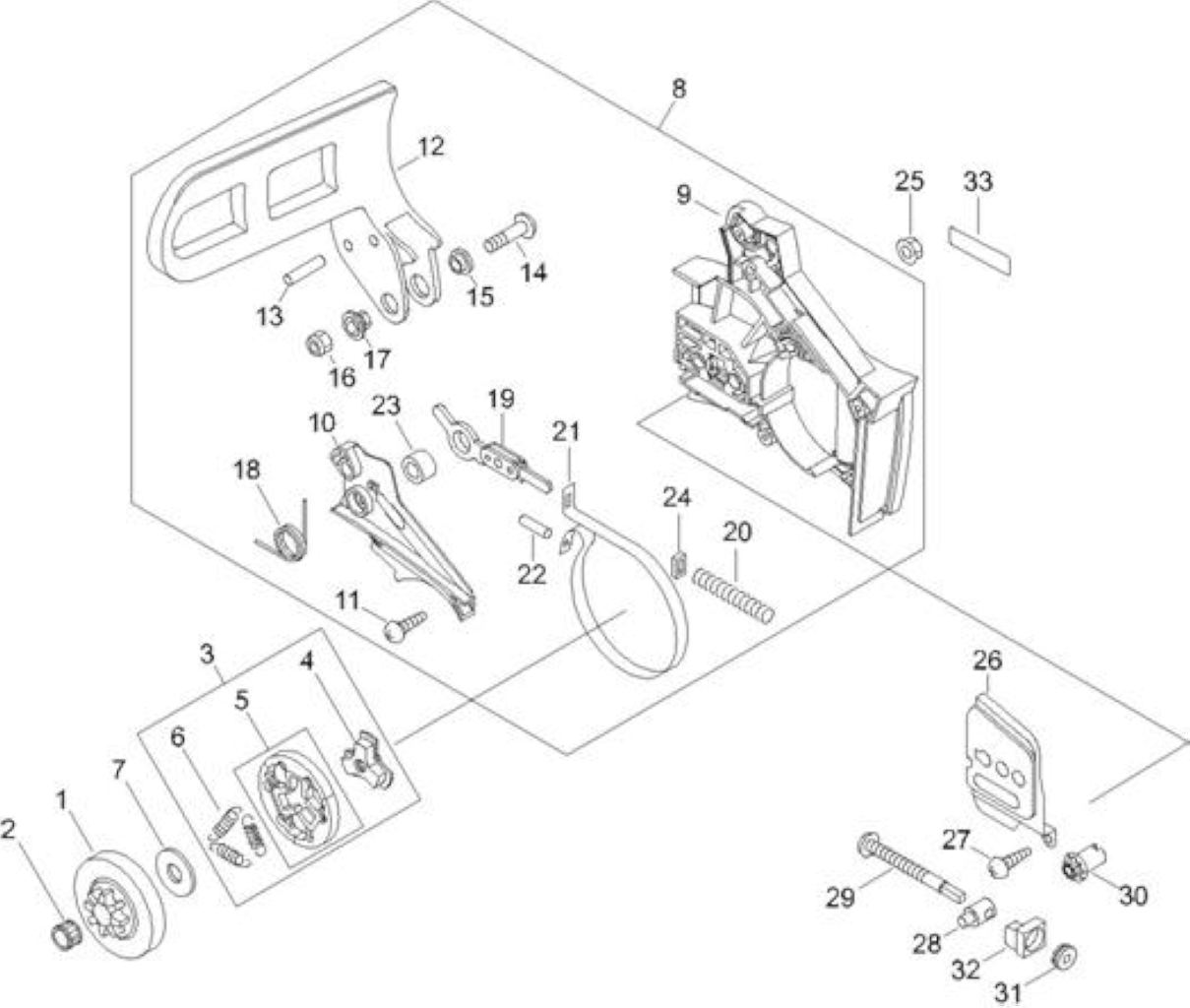

1

ECRA556000092

CAMPANA FRIZIONE 3/8L T.N.

1

2

ECRV555000170

*VEDI ECRV555000150 *

1

3

ECRA056000030

FRIZIONE COMPLETA

1

4

ECRA552000020

CENTRO FRIZIONE

1

5

ECRP021001950

SET MASSE FRIZIONE

1

6

ECRV451000150

MOLLA FRIZIONE

3

7

ECRA551000010

RONDELLA FRIZIONE

1

8

ECRC032000138



1

9

ECRC300000172

* VEDI ECRC300000173 *

1

10

ECRC345000114

CARTERINO FRENO CATENA

*T.I.03-142

1

11

ECR90025304012

VITE SR 4X12

2

12

ECRC320000047

LEVA FRENO

1

13

ECR90033030260

COPPIGLIA 3X26

2

14

ECR9131805032

VITE

1

15

ECR43316739130

SPESSORE

1

16

ECR90056250005

*VEDI ECR90056000005 *

1

17

ECRV353000060

COLLARINO 5

1

18

ECRV452000110

MOLLA DI RITORNO

*T.I.03-142

1

19

ECRC334000070

LEVERAGGIO FRENO

1

20

ECRV450000070

MOLLA

1

21

ECRC328000020

NASTRO FRENO CATENA

*T.I.03-142

1

22

ECR9305030098

RULLINO

1

23

ECR43311635430

SPESSORE 8MM

1

24

ECRV376000450

SPESSORE -3MM-

1

25

ECRV265000200

DADO CARTER SALVACATENA

1

26

ECRC305000031

LAMELLA SALVACATENA

*T.I.02-101

1

27

ECR90025304012

VITE SR 4X12

1

28

ECRC309000030

NOTTOLINO TENDICATENA

1

29

ECRV203000021

VITE TENDICATENA

1

30

ECRV651000001

INGRANAGGIO TENDICATENA

1

31

ECRV651000011

INGRANAGGIO TENDICATENA

1

32

ECRV355000800

COLLARINO 8

1

33

ECRX502000340

ETICHETTA

1

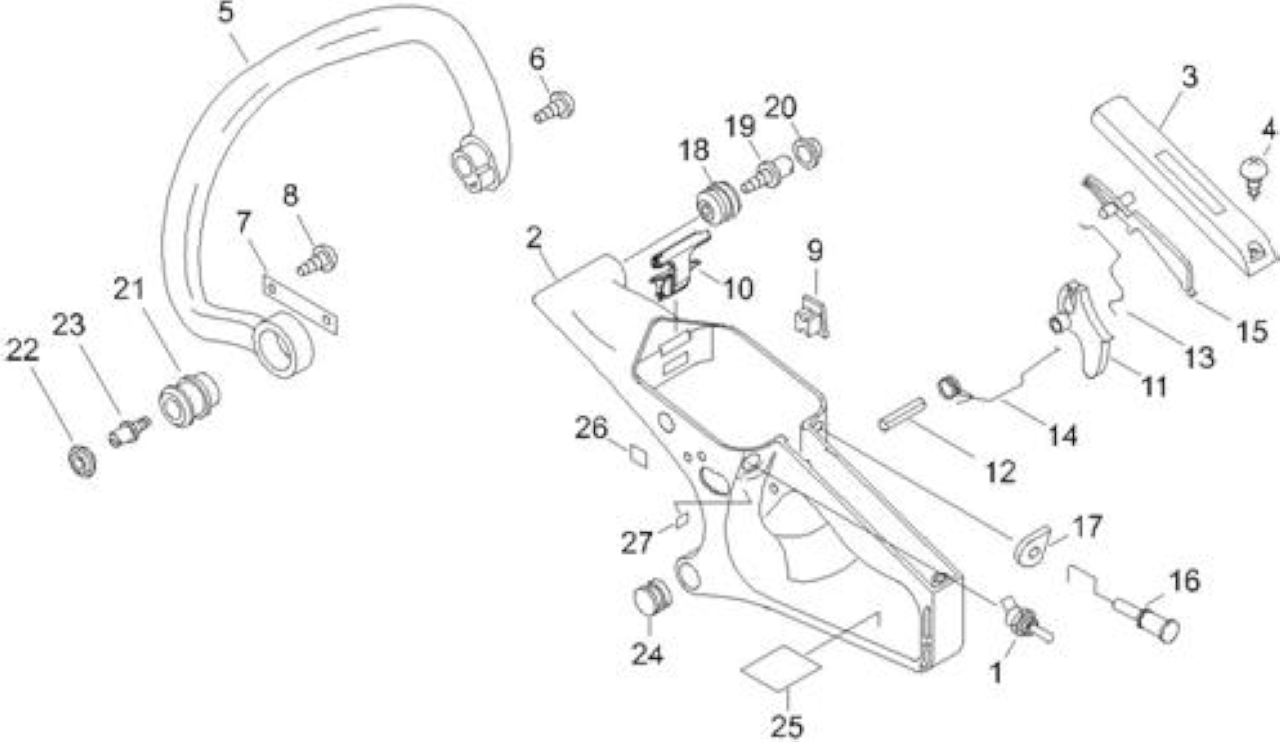

1

ECRA440000430

INTERRUTTORE

1

2

ECRC410000158

* VEDI ECRP021040281 *

1

3

ECRC411000001

COPRI IMPUGNATURA DESTRA*T.I.06-327

1

4

ECR90025304012

VITE SR 4X12

1

5

ECRC400000200

IMPUGNATURA ANTERIORE

1

6

ECR90025305020

VITE SR 5X20

2

7

ECRC617000200

FASCETTA

1

8

ECR90025304008

VITE 4*8

1

9

ECRV141000050

TAPPO IN GOMMA

1

10

ECRV142000030

GROMMET,DUST

1

11

ECRC450000141

LEVA ACCELERATORE

1

12

ECR90034540025

SPINA ELASTICA 4X25 SUS

1

13

ECRC454000080

ASTINA ACCELERATORE

1

14

ECRV452000260

MOLLA LEVA ACC.

1

15

ECR17809037930

BLOCCA ACCELERATORE

1

16

ECRA241000060

LEVA ARIA

1

17

ECRV130000000

GUIDA IN GOMMA

1

18

ECRV401000560

AMMORTIZZATORE 5

1

19

ECRV202000670

BOLT,4

1

20

ECR10091815130

TAPPO AMMORTIZZATORE

1

21

ECR10091060030

AMMORTIZZATORE

1

22

ECR10091819830

TAPPO AMMORTIZZATORE

1

23

ECR10091533930

VITE AMMORTIZZATORE

1

24

ECRV420000930

AMMORTIZZATORE

1

25

ECR89034539231

ETICHETTA

1

26

ECRX505006921



1

27

ECR89015739131

ETICHETTA

1




























Rif.

Articolo

Descrizione

Q.tà Nota

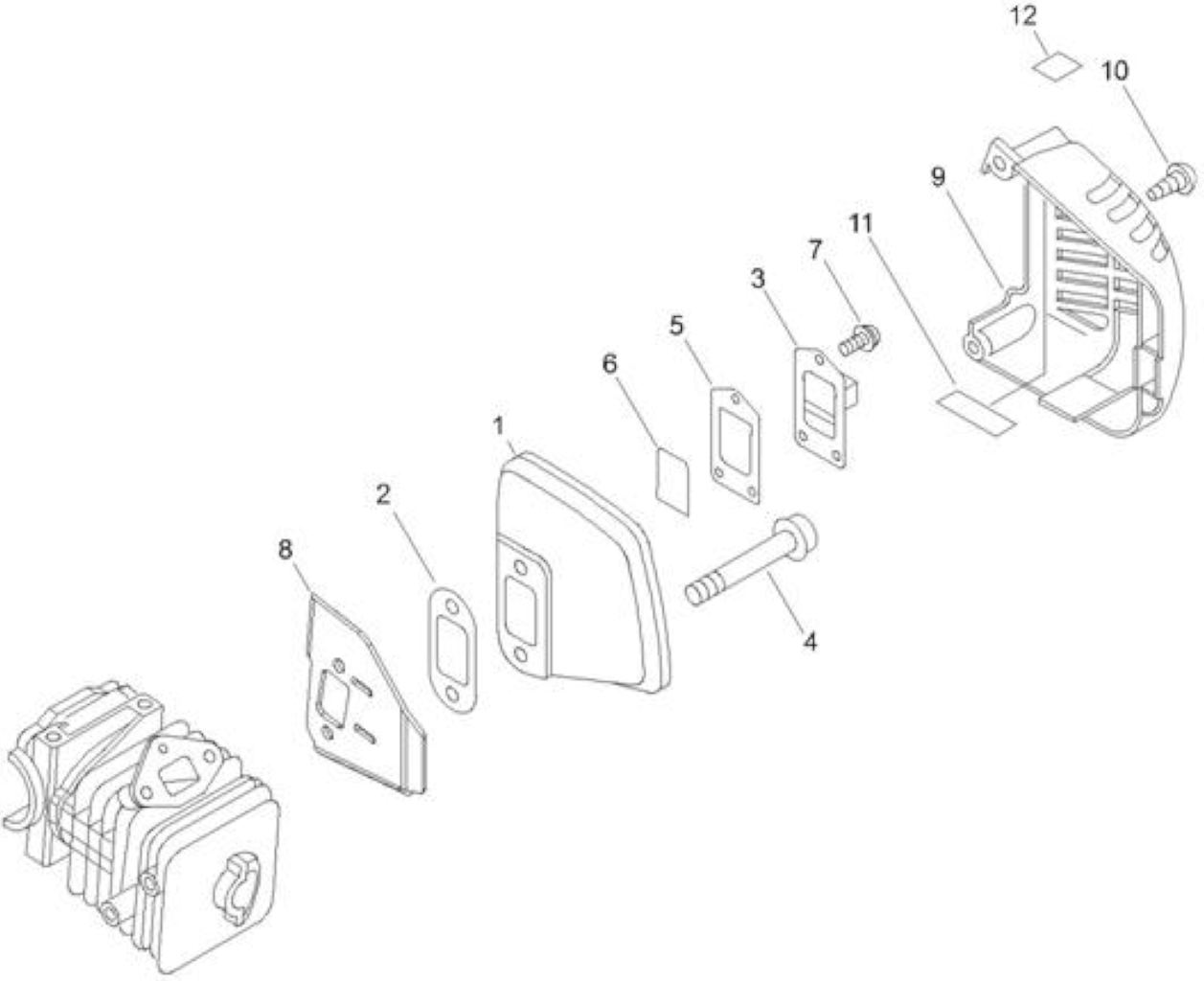

1

ECRA300001641

*VEDI ECRA300001642 *

1

2

ECRV104001860

GUARNIZIONE SCARICO

1

3

ECRA313001970

GUIDA SCARICO

1

4

ECR9110705045

BOLT HSH FLANGE

2

5

ECRV104001850

GUARNIZIONE SCARICO

1

6

ECRA310000420

SCHERMO

1

7

ECR90024204010

VITE SR 4X10

3

8

ECRA312000060

PIASTRA SCARICO

1

9

ECRA320001030

COPRI MARMITTA

1

10

ECR90025304016

VITE SR 4X16

2

11

ECRV341000180

WASHER,SQUARE

1

12

ECRX505007710



1















Rif.

Articolo

Descrizione

Q.tà Nota

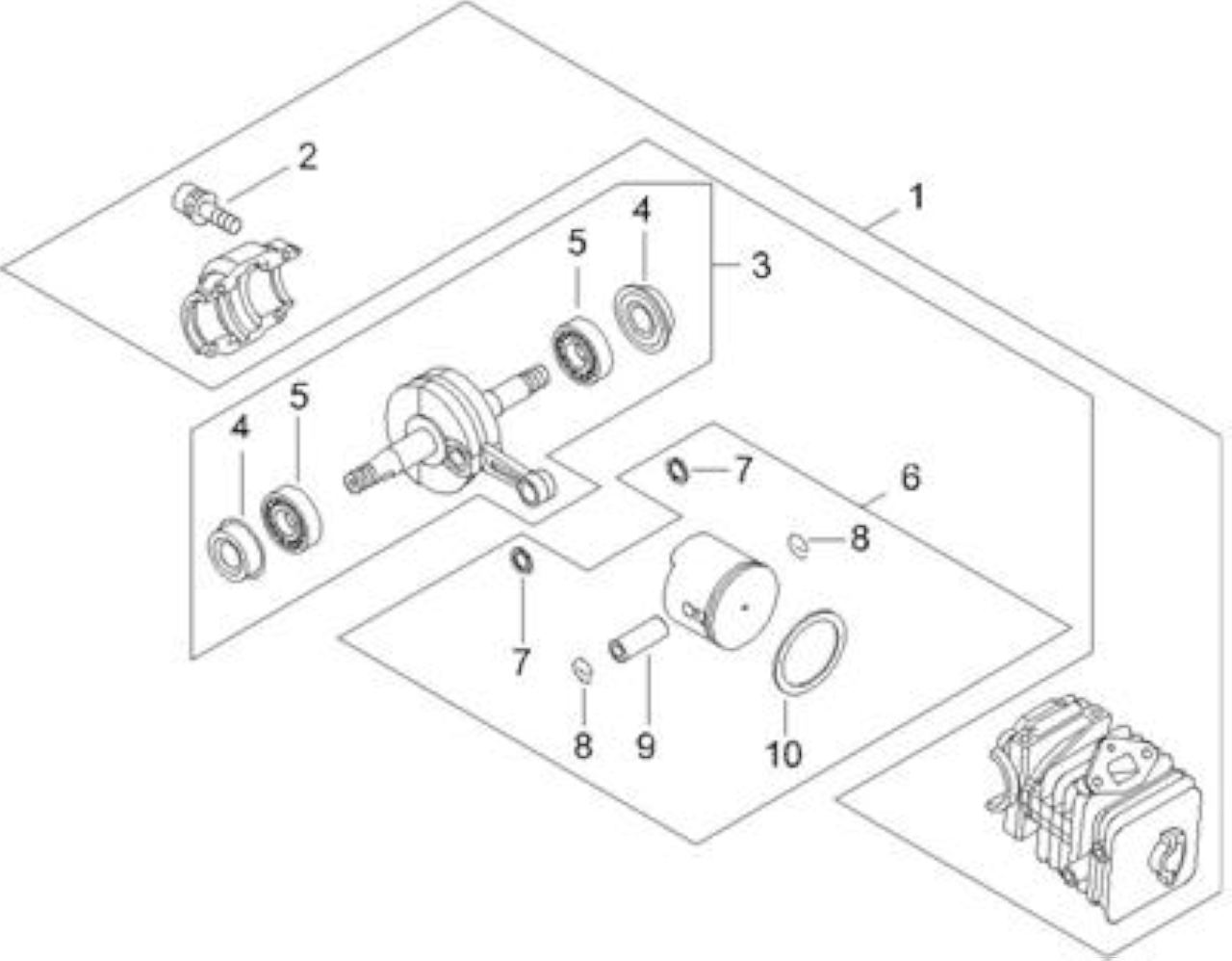

1

ECRP021044050

CILINDRO C/CARTER X CS280TE/281WES

1

2

ECR90016205022

BULLONE BRUGOLA 5X22

4

3

ECRP021038072

ALBERO MOTORE

1

4

ECRV505000001

PARAOLIO

2

5

ECR90080036001

CUSCINETTO BB6001/C3

2

6

ECRP021044060

KIT PISTONE X CS280TES/CS281WES

1

7

ECR10001411520

DISTANZIALE SPINOTTO

2

8

ECR10001504630

FERMO SPINOTTO

2

9

ECR10001322330

SPINOTTO PISTONE

1

10

ECRA101000630

FASCIA ELASTICA

1









Rif.

Articolo

Descrizione

Q.tà Nota

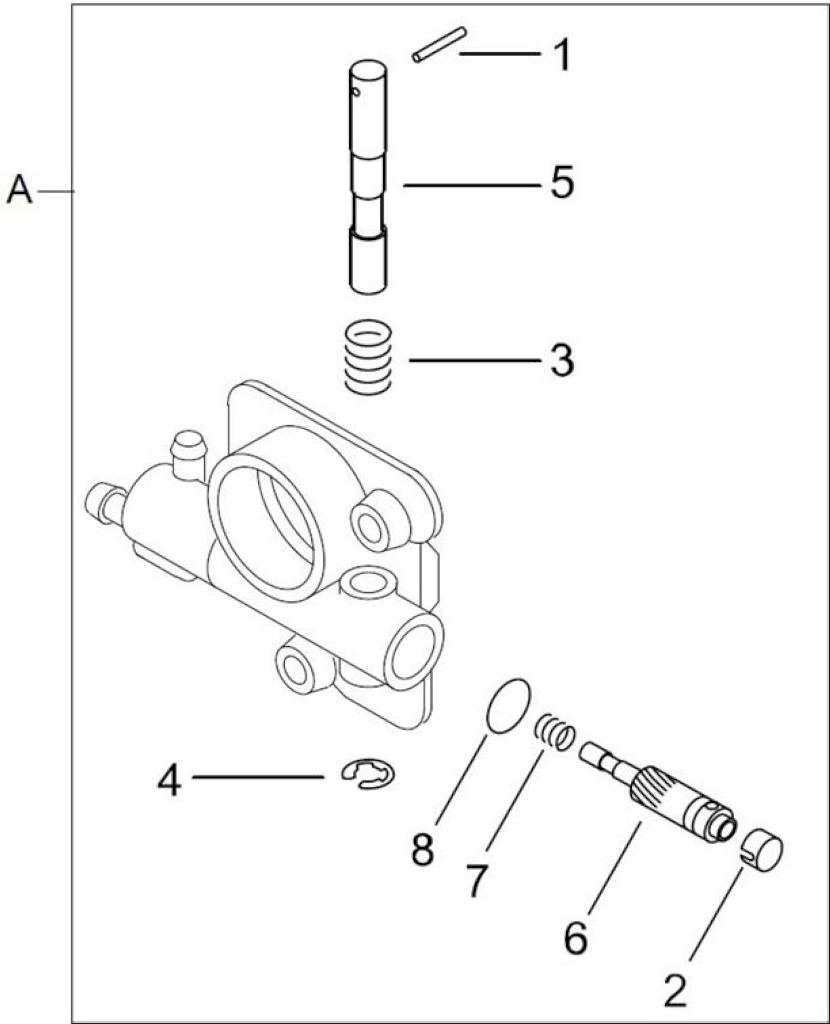

A

ECRC022000180

POMPA OLIO-ORDINARE CON V652000230- (OP-25)

1

1

ECRP003002180

SPINA ELASTICA

1

2

ECR43706238330

TAPPO P.O.

1

3

ECR43701537330

MOLLA

1

4

ECR12312715030

FERMO ALBERINO

1

5

ECRP003005430

ALBERINO REGOLAZIONE

1

6

ECRP003005440

ALBERINO P.O. -METALLO-

1

7

ECRP003005140

MOLLA

1

8

ECRP003005420

RONDELLA

1
