Avviamento Bobina, Volano Carburatore Carter motore

Filtro aria

Informazioni tecniche
CILINDRATA	26,9
LUNGHEZZA BARRA	25 (10)
POTENZA	1,04 (1,4)
SERBATOIO MIX	240
SERBATOIO OLIO	160
PESO	3
PASSO CATENA	3/8 BP
CANALE	1,3

Freno catena, Frizione, Campana frizione Impugnature

Marmitta

Motore, Carter motore Pompa olio

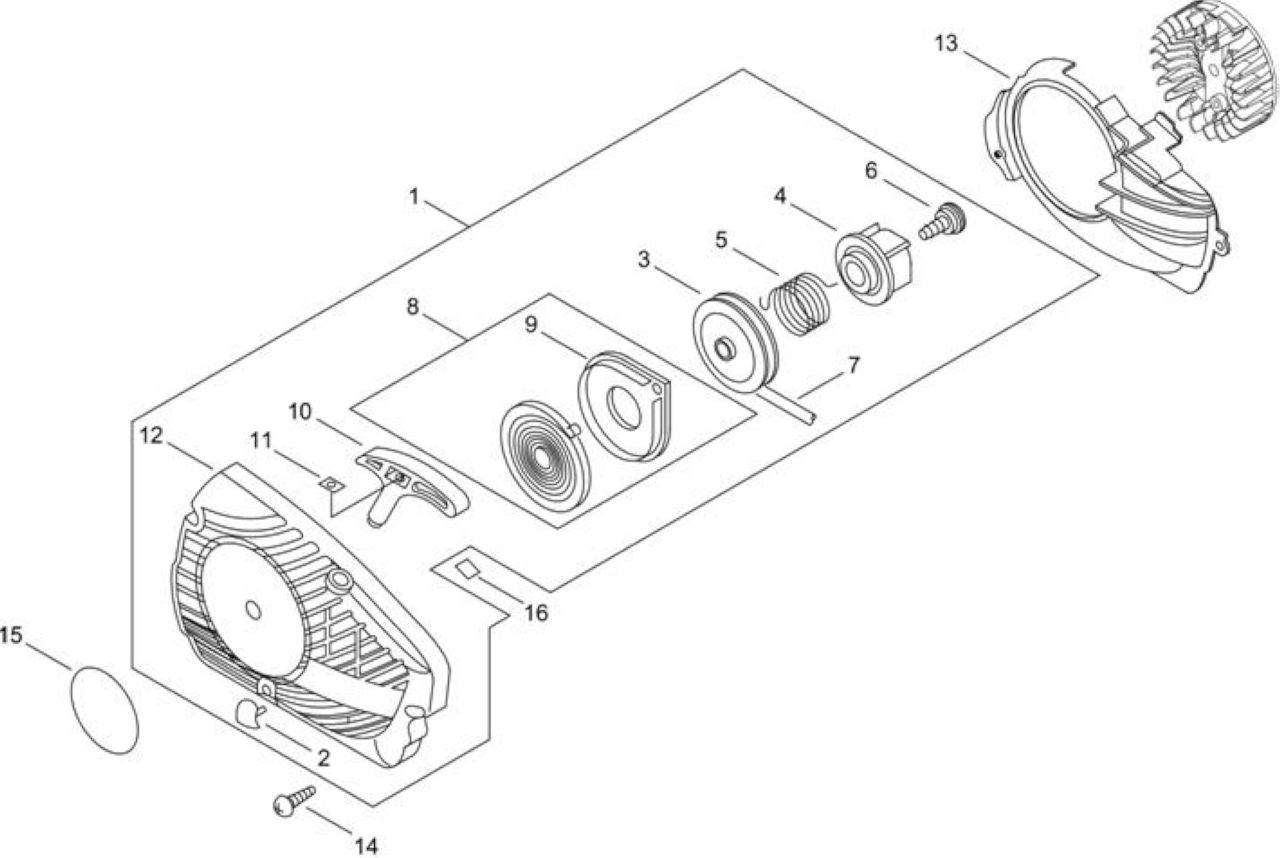

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051002540	AVVIAMENTO COMPLETO X CS280TES	1
2	ECRV162000150	TAPPO	1
3	ECRA506000460	AVVOLGIFUNE *T.I.11-481	1
4	ECRA507000110	INNESTO AVVIAMENTO *T.I.11-481	1
5	ECRV452001320	MOLLA DI RITORNO *T.I.11-481	1
6	ECR17723661830	*VEDI ECRV253000310 *	1
8	ECRP022001330	MOLLA AVVIAMENTO	1
9	ECRP022033280	PIASTRA MOLLA AVVIAMENTO	1
10	ECRP022001320	IMPUGNATURA AVVIAMENTO	1
11	ECRP022037670	FERMA FUNE	1
12	ECRP022037530	CARTER AVVIAMENTO ECM	1
13	ECRA172002040	CARTER VENTOLA	1
14	ECR90025604016	VITE SR 4X16	3
15	ECRX502000780	ETICHETTA	1
16	ECRX505006921		1

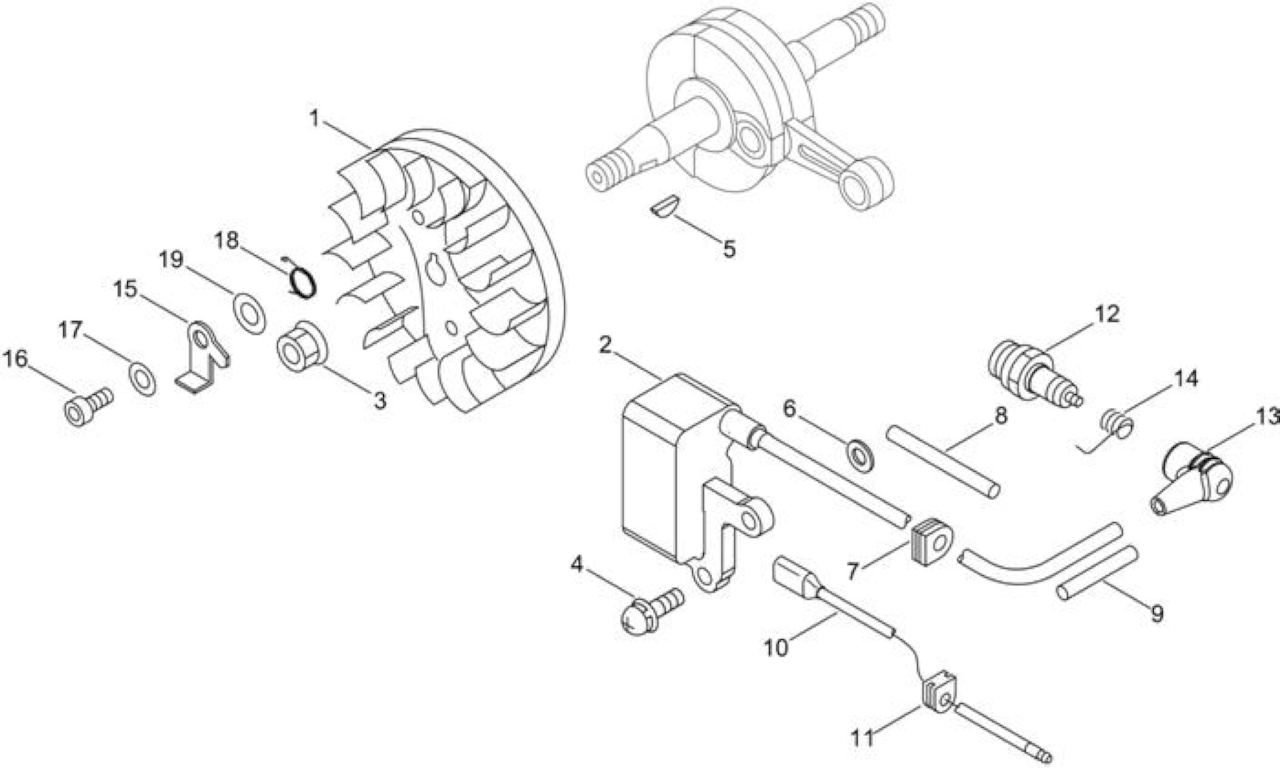

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA409001130	VOLANO	1
2	ECRA411001511	MODULO ACCENSIONE	1
3	ECR90051500008	DADO N8	1
4	ECR90023805018	VITE SR 5X18	2
5	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
6	ECR15011716430	SPESSORE	2
7	ECR15611004920	GUIDA IN GOMMA	1
8	ECRV475001900	TUBETTO	1
9	ECRV475003550	TUBETTO	1
10	ECRV485000140	CAVO MASSA	1
11	ECR15611407320	GUIDA IN GOMMA	1
12	ECRBPMR8Y		1
13	ECRA427000013	CAPPUCCIO CANDELA	1
14	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
15	ECRA514000020	GANCIO AVVIAMENTO	2
16	ECRV203000080	BULLONE 5	2
17	ECR90060300005	RONDELLA PIANA M5	2
18	ECRV452000030	MOLLA DI RITORNO	2
19	ECR17724704630	SPESSORE	2

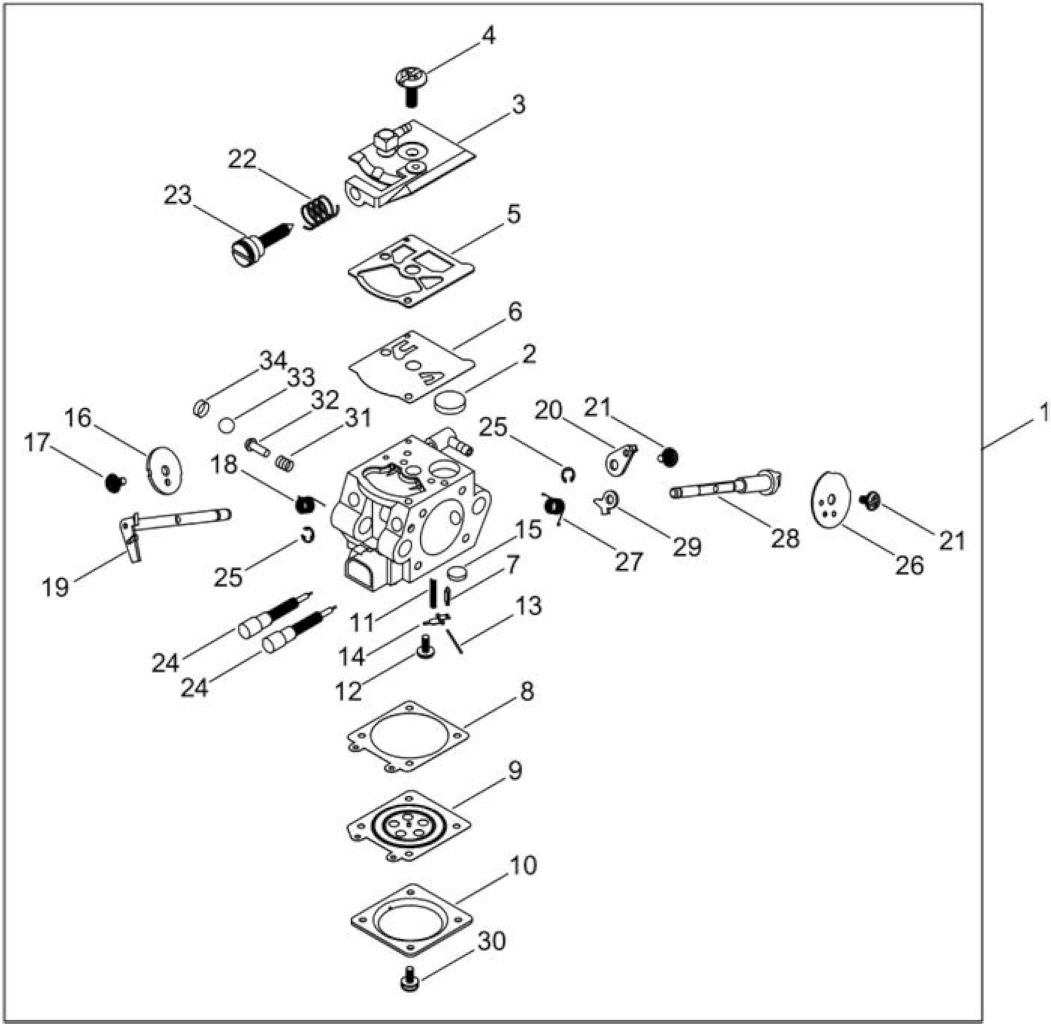

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021004191	CARBURATORE WT-1085	1
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECR12312424430	COPERCHIO MEMBRANA POMPANTE	1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12312515030	GUARNIZIONE MEMBRANA	1
6	ECR12311215030	MEMBRANA POMPANTE	1
7	ECR12313719830	SPILLO CARBURATORE	1
8	ECR12314003930	GUARNIZIONE MEMBRANA	1
9	ECRP003001850	MEMBRANA CON DISCO	1
10	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
11	ECR12312203660	MOLLA BILANCIERE	1
12	ECR12313903930	VITE BILANCIERE	1
13	ECR12313803930	SPINOTTO	1
14	ECR12312303930	BILANCIERE	1
15	ECR12314610630	*VEDI ECR12314610631 *	1
16	ECR12311605960	FARFALLA ACCELERATORE	1
17	ECRP003002380	SCREW	1
18	ECR12311337530	MOLLA DI RITORNO	1
19	ECRP003005350		1
20	ECRP003000380	LEVA ACCELERATORE	1
21	ECR12311438830	VITE	2
22	ECR12313304260	MOLLA REGISTRO MINIMO	1
23	ECR12313404260	VITE REGISTRO MINIMO	1
24	ECRP003004190	VITE REGOLAZIONE	2
25	ECR12312715030	FERMO ALBERINO	2
26	ECRP003000410	FARFALLA ACCELERATORE	1
27	ECRP003004780	MOLLA	1
28	ECRP003004790	ALBERINO ARIA	1
29	ECRP003001510	LEVA	1
30	ECR12313002960	VITE COPERCHIO MEMBRANA	4
31	ECR12318609660	MOLLA PER CARBURATORE	1
32	ECR12318509660	PISTONCINO	1
33	ECR12313609660	SFERA	1
34	ECRP003005090		1

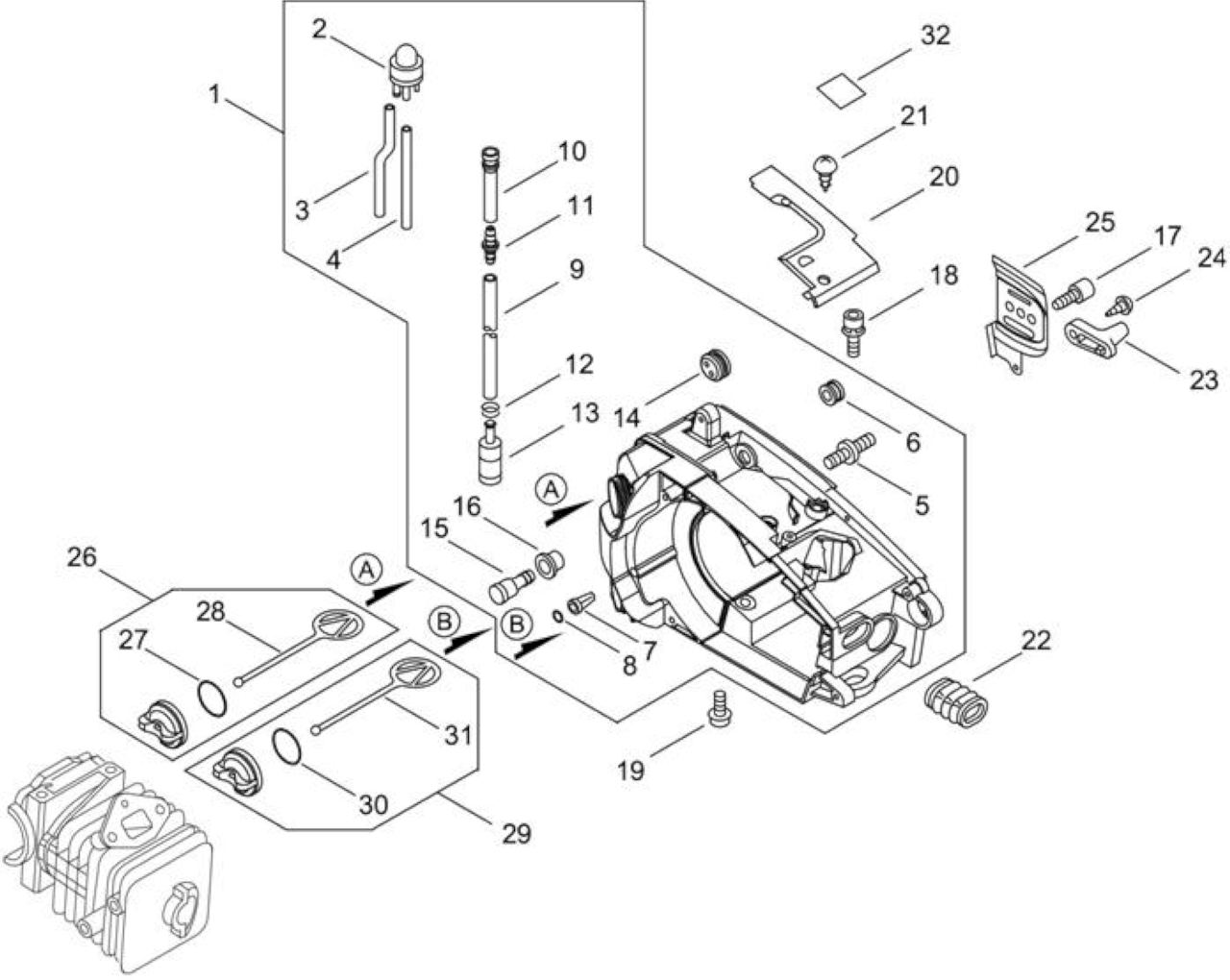

Rif.	Articolo	Descrizione Q.tà	Nota
1	ECRP100007040	1
2	ECR12318139130	PRIMER - ARANCIONE 1 -
3	ECRV471001252	TUBETTO 1
4	ECRV471001262	TUBETTO 1
5	ECRV225000370	*VEDI ECRV225000031 * 1
6	ECR16391130130	TAPPO IN GOMMA 1
7	ECR43611413930	VALVOLA DI CONTROLLO 1
8	ECR90072400004	ANELLO DI TENUTA S-4 1
9	ECRV471001231	TUBO MISCELA 3X5X210 1
10	ECRV470000322	TUBETTO 1
11	ECRV186000510	RACCORDO TUBO MISCELA 1
12	ECRV490001240	CLIP 1
13	ECRA369000420	FILTRO MISCELA 1
14	ECR13211544331	GOMMINO 1
15	ECR13130056431	VALVOLA SFIATO 1
16	ECRV137000001	GOMMINO 1
17	ECRV202000011	BULLONE *T.I.02-101 2
18	ECR90016205018	BULLONE BRUGOLA 5X18 2
19	ECR90010605025	BULLONE BRUGOLA 5X25 2
20	ECRA127000021	PARAPOLVERE 1
21	ECR90025304012	VITE SR 4X12 2
22	ECRA239000000	RACCORDO 1
23	ECR43302635430	FERMO CATENA 1
24	ECR90025305020	VITE SR 5X20 1
25	ECRC305000023	LAMELLA SALVACATENA 1
26	ECRP021005591	TAPPO MIX COMPLETO 1 -ARANCIO-
27	ECR90072000018	ANELLO GOMMA P-18 1
28	ECRA365000050	MISCELATORE 1
29	ECRP021005581	TAPPO OLIO COMPLETO -NERO- 1
30	ECR90072000018	ANELLO GOMMA P-18 1
31	ECRA365000050	MISCELATORE 1
32	ECRX505002441	ETICHETTA 1

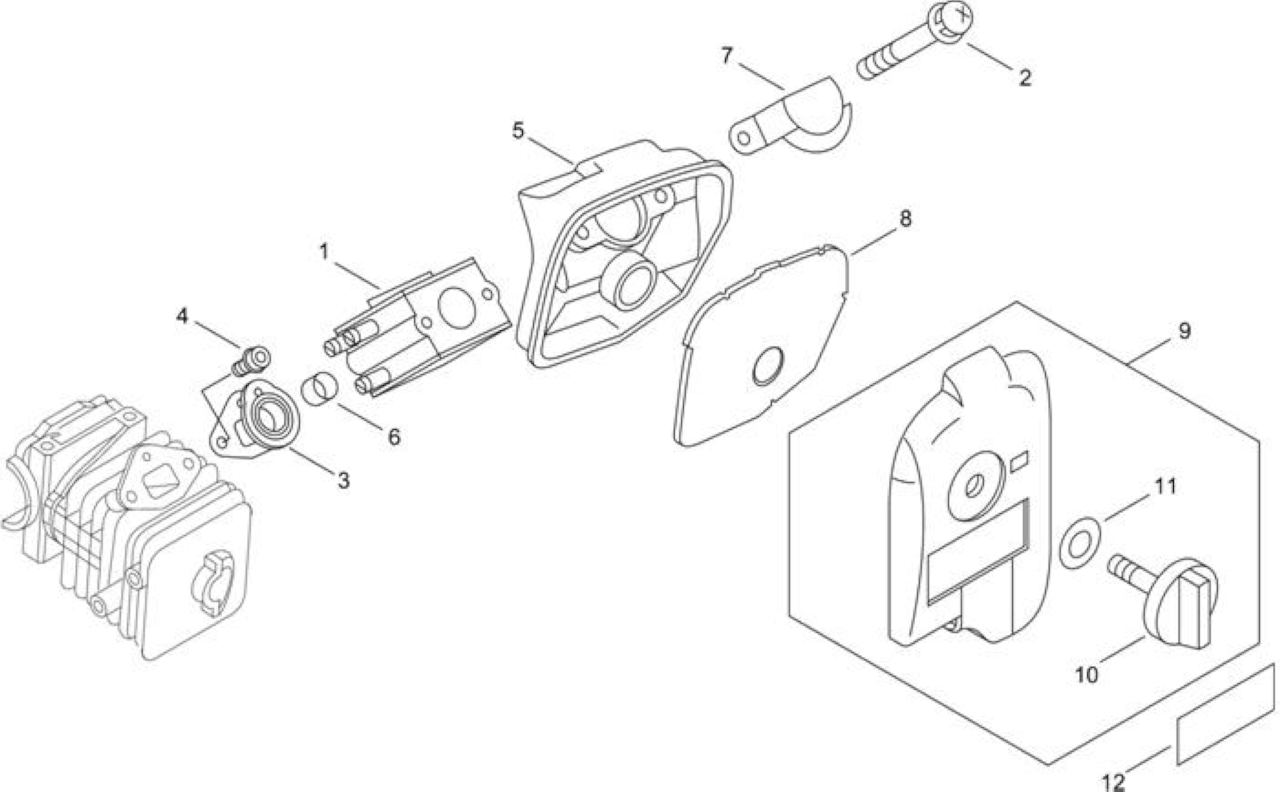

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA021004191	CARBURATORE WT-1085	1
2	ECR90023805050	VITE SR 5X50	2
3	ECRA202000001	COLLETTORE	1
4	ECR90016204012	BULLONE BRUGOLA 4X12	2
5	ECRA225000025	ALLOGGIO FILTRO ARIA	1
6	ECRV358000021	ANELLO COLLETTORE	1
7	ECRA244000000	PIASTRINA	1
8	ECRA226000051	FILTRO ARIA	1
9	ECRP100002770		1
10	ECRA235000040	POMELLO COPERCHIO F.A.	1
11	ECR13192502310	RONDELLA	1
12	ECRX503012600	ETICHETTA	1

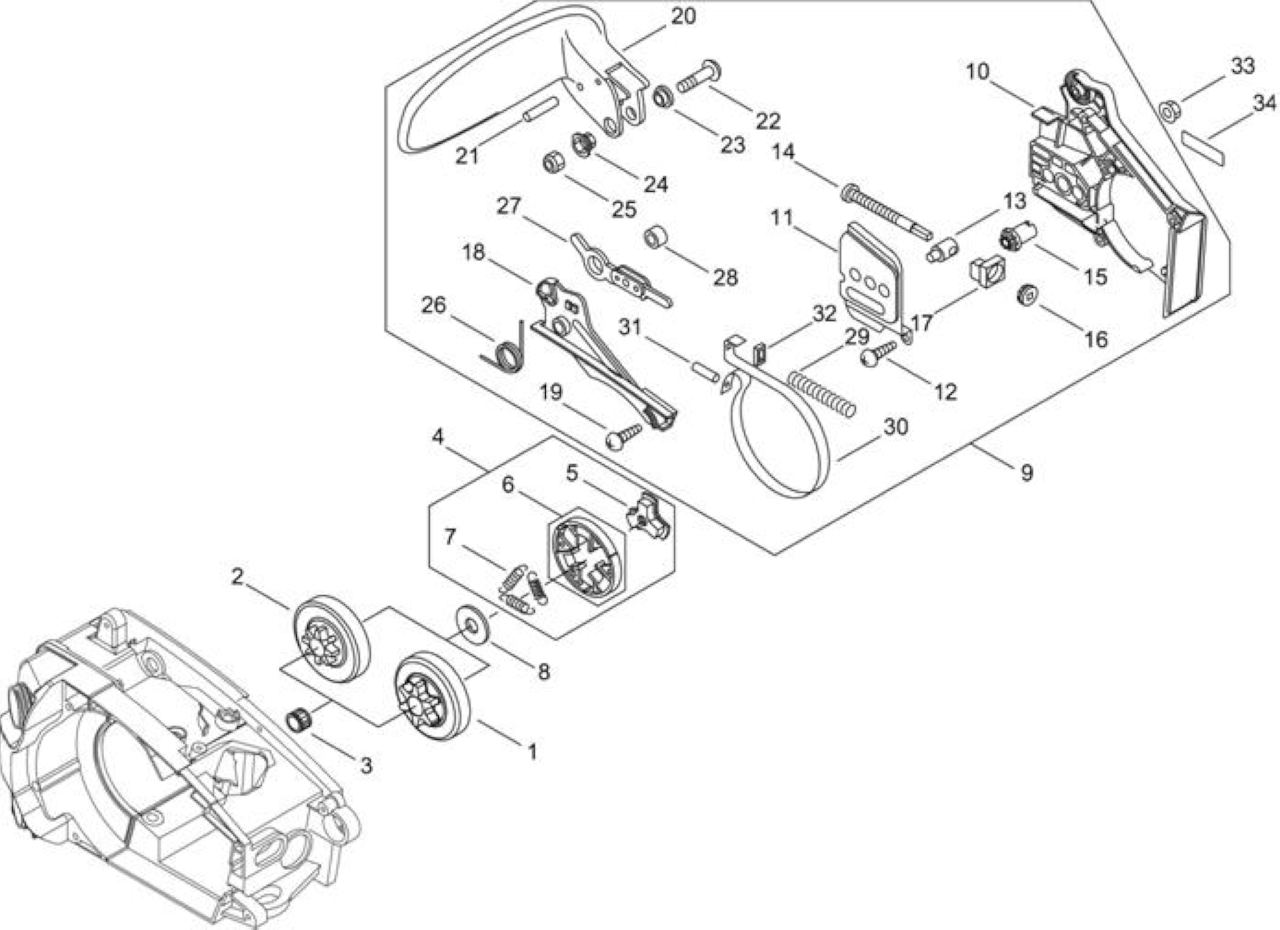

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA556000092	CAMPANA FRIZIONE 3/8L T.N.	1
2	ECRA556000102	CAMPANA FRIZIONE 1/4 T.N.	1
3	ECRV555000170	*VEDI ECRV555000150 *	1
4	ECRA056000030	FRIZIONE COMPLETA	1
5	ECRA552000020	CENTRO FRIZIONE	1
6	ECRP021001950	SET MASSE FRIZIONE	1
7	ECRV451000150	MOLLA FRIZIONE	3
8	ECRA551000010	RONDELLA FRIZIONE	1
9	ECRP021038181	* VEDI ECRP021038182 *	1
10	ECRC300000173	CARTER SALVACATENA *T.I.03-142 2 TIPO	1
11	ECRC305000031	LAMELLA SALVACATENA *T.I.02-101	1
12	ECR90025304012	VITE SR 4X12	1
13	ECRC309000030	NOTTOLINO TENDICATENA	1
14	ECRV203000021	VITE TENDICATENA	1
15	ECRV651000001	INGRANAGGIO TENDICATENA	1
16	ECRV651000011	INGRANAGGIO TENDICATENA	1
17	ECRV355000800	COLLARINO 8	1
18	ECRC345000114	CARTERINO FRENO CATENA *T.I.03-142	1
19	ECR90025304012	VITE SR 4X12	2
20	ECRC320000034	LEVA FRENO	1
21	ECR90033030260	COPPIGLIA 3X26	2
22	ECR9131805032	VITE	1
23	ECR43316739130	SPESSORE	1
24	ECRV353000060	COLLARINO 5	1
25	ECR90056250005	*VEDI ECR90056000005 *	1
26	ECRV452000110	MOLLA DI RITORNO *T.I.03-142	1
27	ECRC334000060	*VEDI ECRC334000070 *	1
28	ECR43311635430	SPESSORE 8MM	1
29	ECRV450000070	MOLLA	1
30	ECRC328000020	NASTRO FRENO CATENA *T.I.03-142	1
31	ECR9305030098	RULLINO	1
32	ECRV376000450	SPESSORE -3MM-	1
33	ECRV265000200	DADO CARTER SALVACATENA	1
34	ECRX502000340	ETICHETTA	1

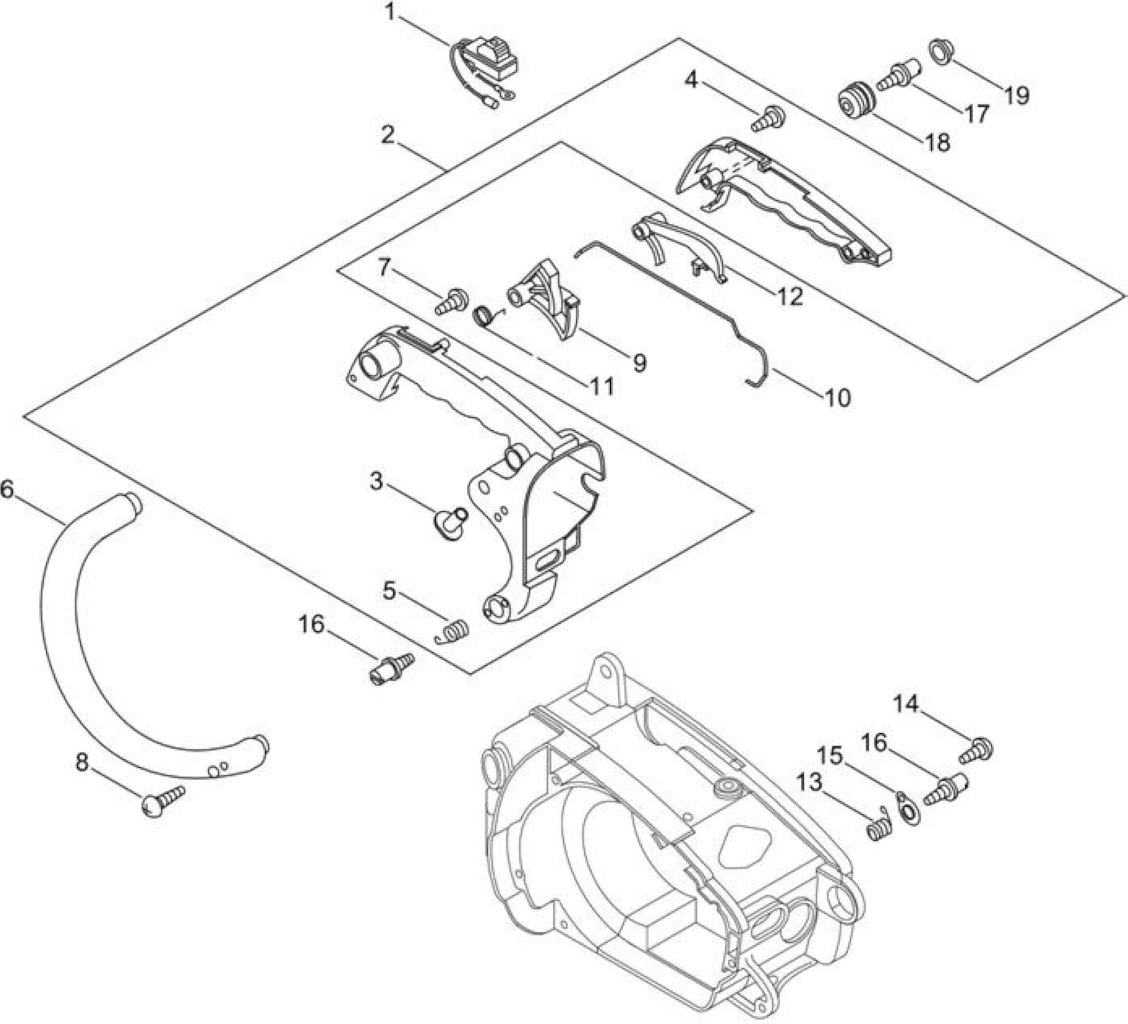

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA440000211	INTERRUTTORE COMPLETO	1
2	ECRP021001965	IMPUGNATURA DX	1
3	ECR13002033330	DADO	2
4	ECR90025604016	VITE SR 4X16	4
5	ECRV450000340	AMMORTIZZATORE *T.I.03-146	1
6	ECRC400000050	IMPUGNATURA ANTERIORE	1
7	ECR90025305020	VITE SR 5X20	1
8	ECR90025604016	VITE SR 4X16	2
9	ECRC450000010	LEVA ACCELERATORE	1
10	ECRC454000051	ASTINA ACCELERATORE	1
11	ECRV452000010	MOLLA LEVA ACC.	1
12	ECRC460000002	LEVA FERMO ACC.	1
13	ECRV450000080	AMMORTIZZATORE *T.I.03-146	1
14	ECR90025304012	VITE SR 4X12	1
15	ECRV150003810	PIASTRINA	1
16	ECRV202000000	BULLONE	2
17	ECRV202000020	VITE AMMORTIZZATORE	1
18	ECR10092139131	AMMORTIZZATORE	1
19	ECR10091815130	TAPPO AMMORTIZZATORE	1

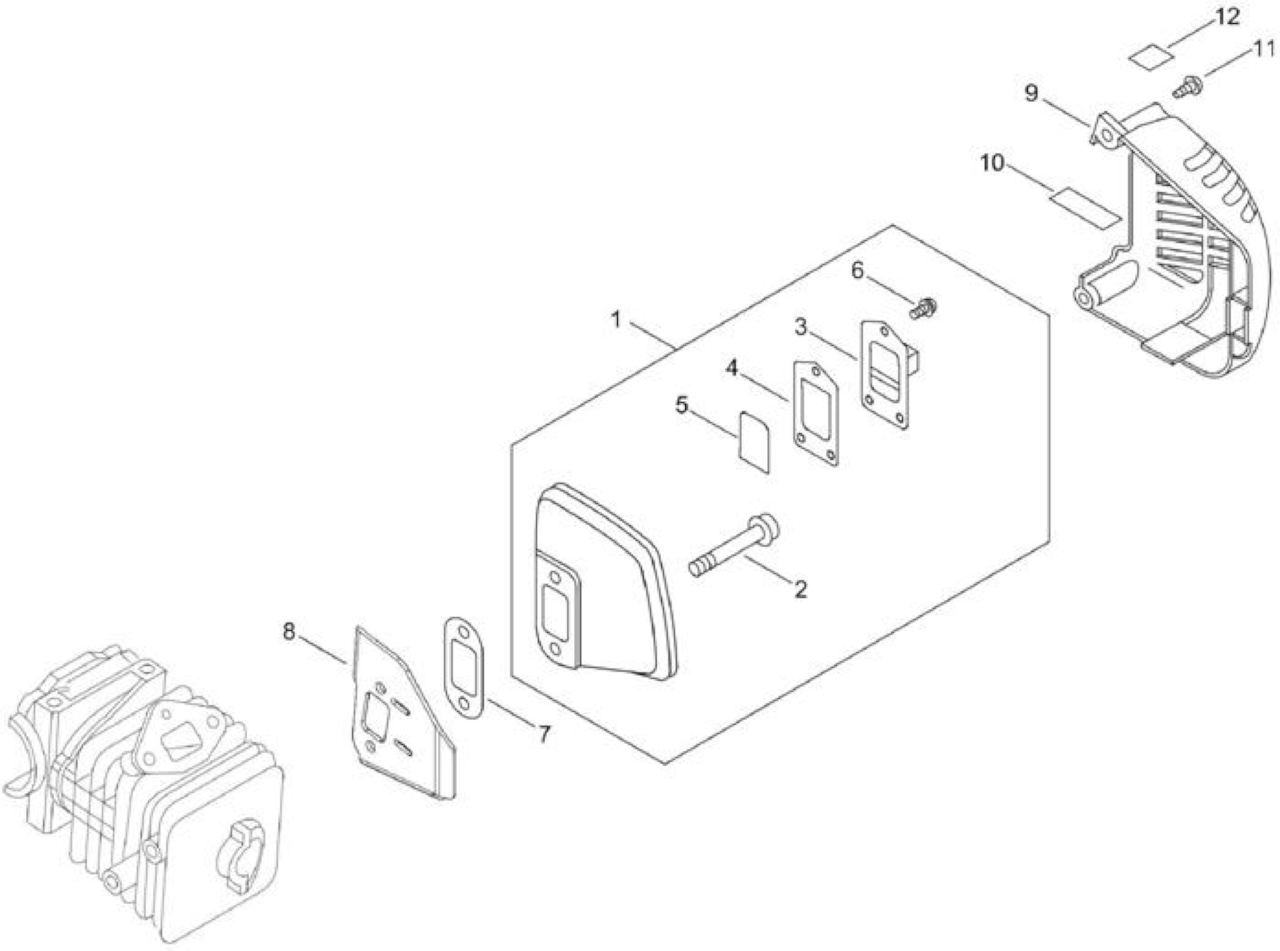

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA300001641	*VEDI ECRA300001642 *	1
2	ECR9110705045	BOLT HSH FLANGE	2
3	ECRA313001970	GUIDA SCARICO	1
4	ECRV104001850	GUARNIZIONE SCARICO	1
5	ECRA310000420	SCHERMO	1
6	ECR90024204008	VITE SR 4X08	3
7	ECRV104001860	GUARNIZIONE SCARICO	1
8	ECRA312000060	PIASTRA SCARICO	1
9	ECRA320001030	COPRI MARMITTA	1
10	ECRV341000180	WASHER,SQUARE	1
11	ECR90025304016	VITE SR 4X16	2
12	ECRX505007710		1

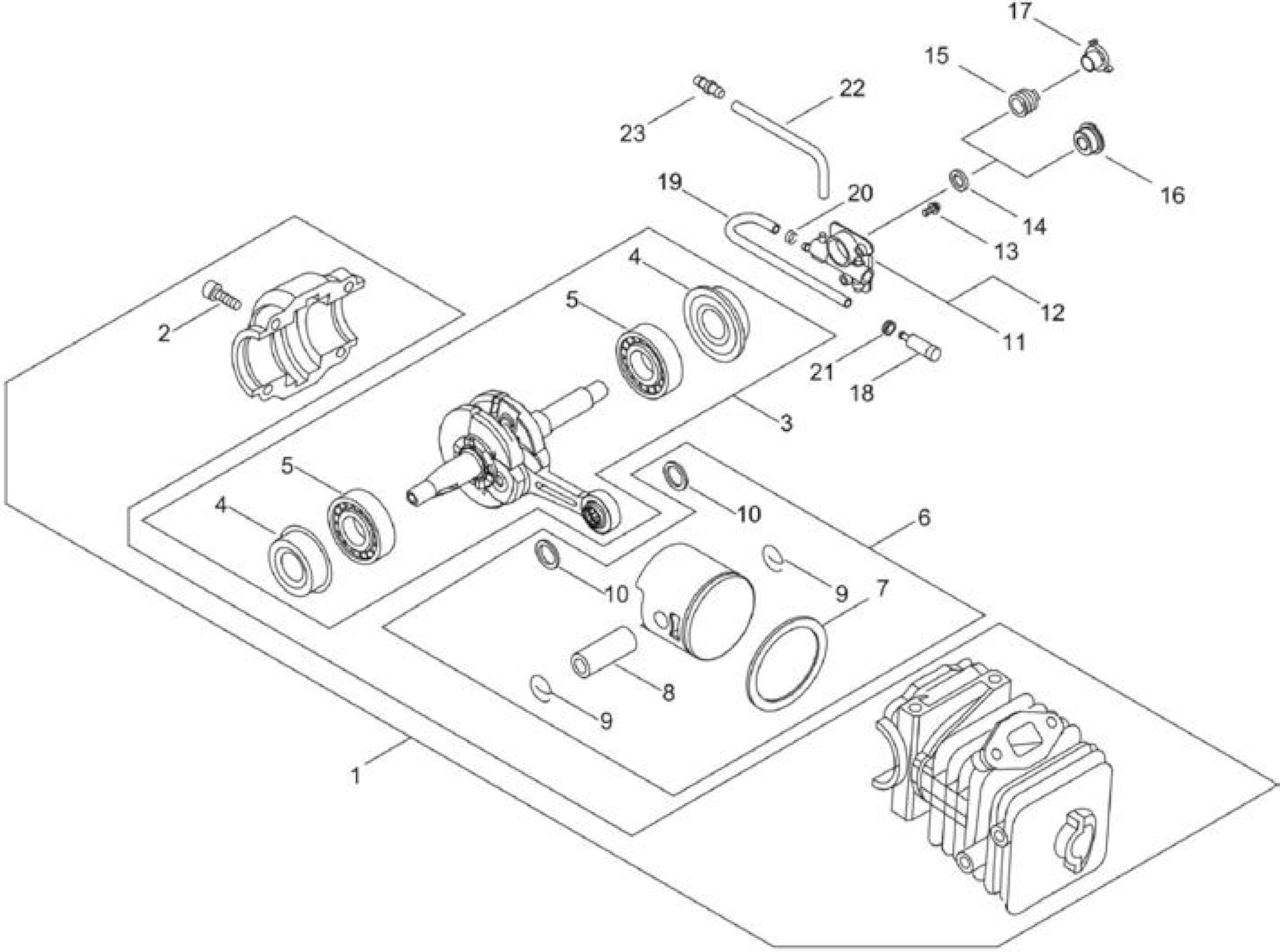

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021044050	CILINDRO C/CARTER X CS280TE/281WES	1
2	ECR90016205022	BULLONE BRUGOLA 5X22	4
3	ECRP021038072	ALBERO MOTORE	1
4	ECRV505000001	PARAOLIO	2
5	ECR90080036001	CUSCINETTO BB6001/C3	2
6	ECRP021044060	KIT PISTONE X CS280TES/CS281WES	1
7	ECRA101000630	FASCIA ELASTICA	1
8	ECR10001322330	SPINOTTO PISTONE	1
9	ECR10001504630	FERMO SPINOTTO	2
10	ECR10001411520	DISTANZIALE SPINOTTO	2
11	ECRC022000020	POMPA OLIO AUTOMATICA -(OP-7) *T.I.06-339/15-583	1
12	ECRC022000180	POMPA OLIO-ORDINARE CON V652000230- (OP-25)	1
13	ECR90023804012	VITE SR 4X12	2
14	ECRV308000030	RONDELLA VITE S/FINE *T.I.06-328	1
15	ECRV652000030	VITE S/FINE - METALLO -	1
16	ECRV652000230	VITE S/FINE -PLASTICA-	1
17	ECRV356000290	COLLARINO *T.I.06-339	1
18	ECRP100001900	*VEDI ECR43620502832 *	1
19	ECR13201022131	TUBO OLIO	1
20	ECRV490001230	CLIP	1
21	ECR13211501462	GUIDA IN GOMMA	1
22	ECR13201211961	TUBETTO 3*6*45	1
23	ECRV187000010	RACCORDO	1

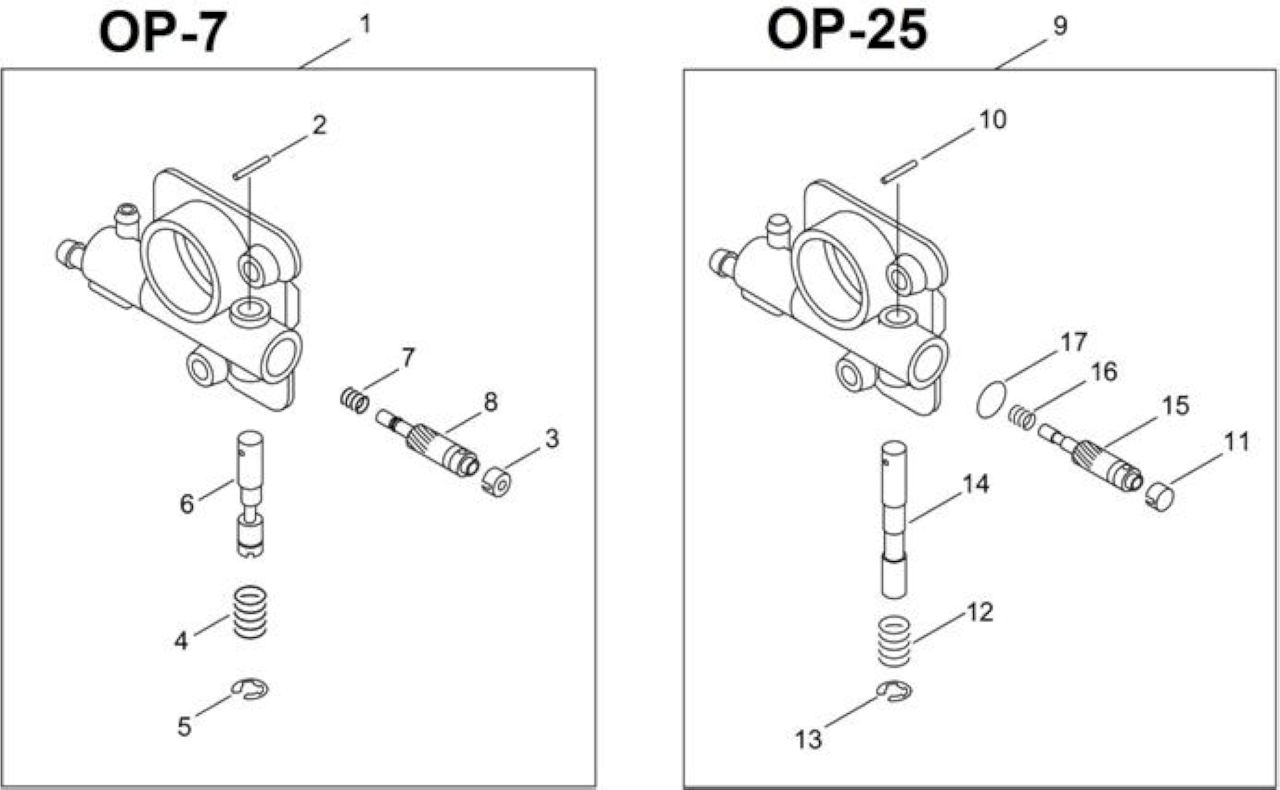

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC022000020	POMPA OLIO AUTOMATICA -(OP-7) *T.I.06-339/15-583	1
2	ECRP003002180	SPINA ELASTICA	1
3	ECR43706238330	TAPPO P.O.	1
4	ECR43701537330	MOLLA	1
5	ECR12312715030	FERMO ALBERINO	1
6	ECRP003001370	ALBERINO REGOLAZIONE	1
7	ECR43701938330	MOLLA	1
8	ECR43702437330	ALBERINO P.O. -PLASTICA-	1
9	ECRC022000180	POMPA OLIO-ORDINARE CON V652000230- (OP-25)	1
10	ECRP003002180	SPINA ELASTICA	1
11	ECR43706238330	TAPPO P.O.	1
12	ECR43701537330	MOLLA	1
13	ECR12312715030	FERMO ALBERINO	1
14	ECRP003005430	ALBERINO REGOLAZIONE	1
15	ECRP003005440	ALBERINO P.O. -METALLO-	1
16	ECRP003005140	MOLLA	1
17	ECRP003005420	RONDELLA	1
