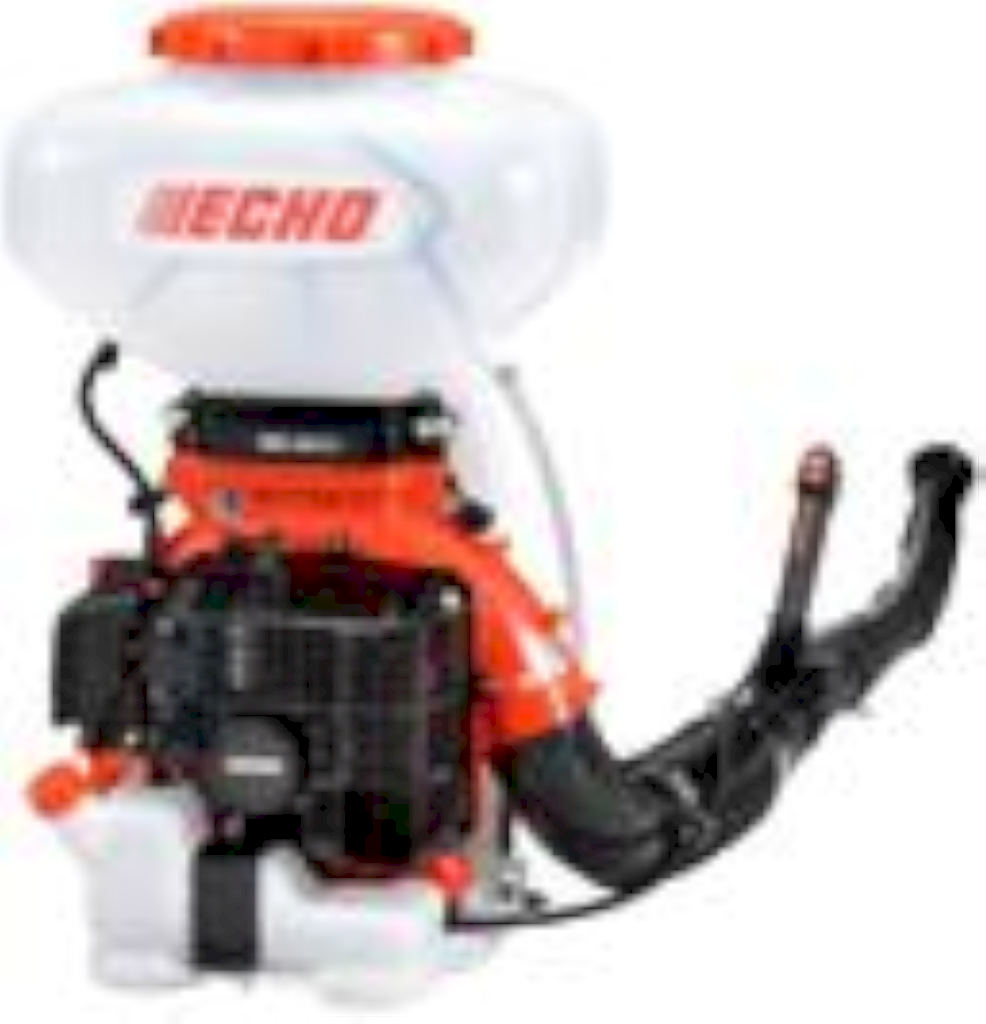

MB-5810

Avviamento Basamento motore Bobina, Volano Carburatore

Carter ventola

Cilindro, Pistone, Albero motore Filtro aria, Carburatore Impugnatura acceleratore Marmitta

Serbatoio Serbatoio liquidi Tubi

Unità nebulizzazione Zaino

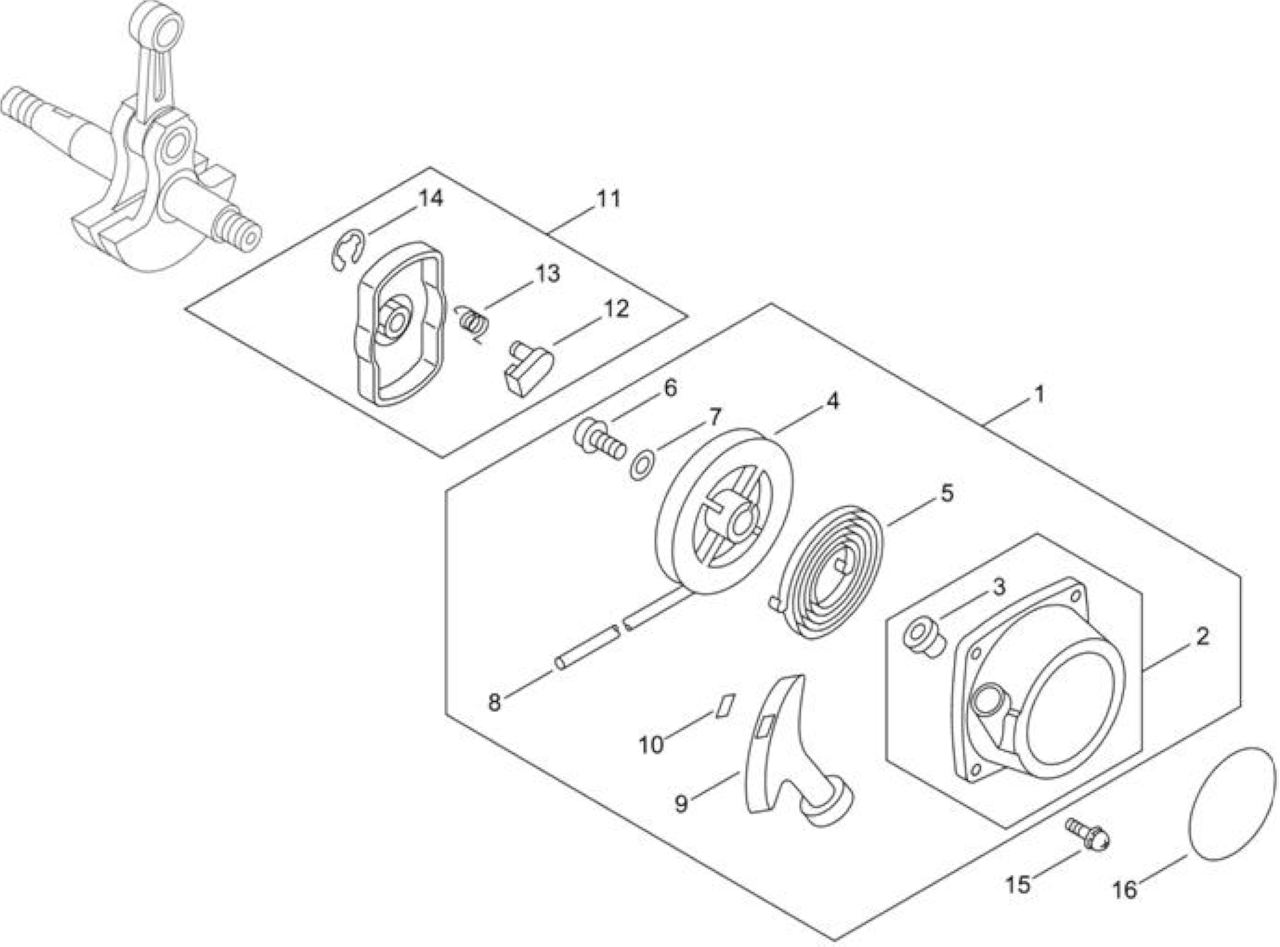

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR17720006210	AVVIAMENTO COMPLETO	1
2	ECRP022043970	CARTER AVVIAMENTO	1
3	ECR17722742030	VEDI ECRP022045770	1
4	ECR17721511120	AVVOLGIFUNE *T.I.04-261	1
5	ECR17722011120	MOLLA AVVIAMENTO *T.I.17-628	1
6	ECR17723640630	VITE FERMA AVVOLGIFUNE	1
7	ECRP022022280	WASHER	1
9	ECR17722811120	IMPUGNATURA AVVIAMENTO	1
10	ECRP022037670	FERMA FUNE	1
11	ECR17720206210	VEDI ECRA052000470	1
12	ECRA514000120	VEDI ECRP022003120	1
13	ECR17723440630	MOLLA DI RITORNO	1
14	ECRP022002100	VEDI SKRP022002100	1
15	ECR90029204018	SCREW 4*18	4
16	ECRX502000780	ETICHETTA	1

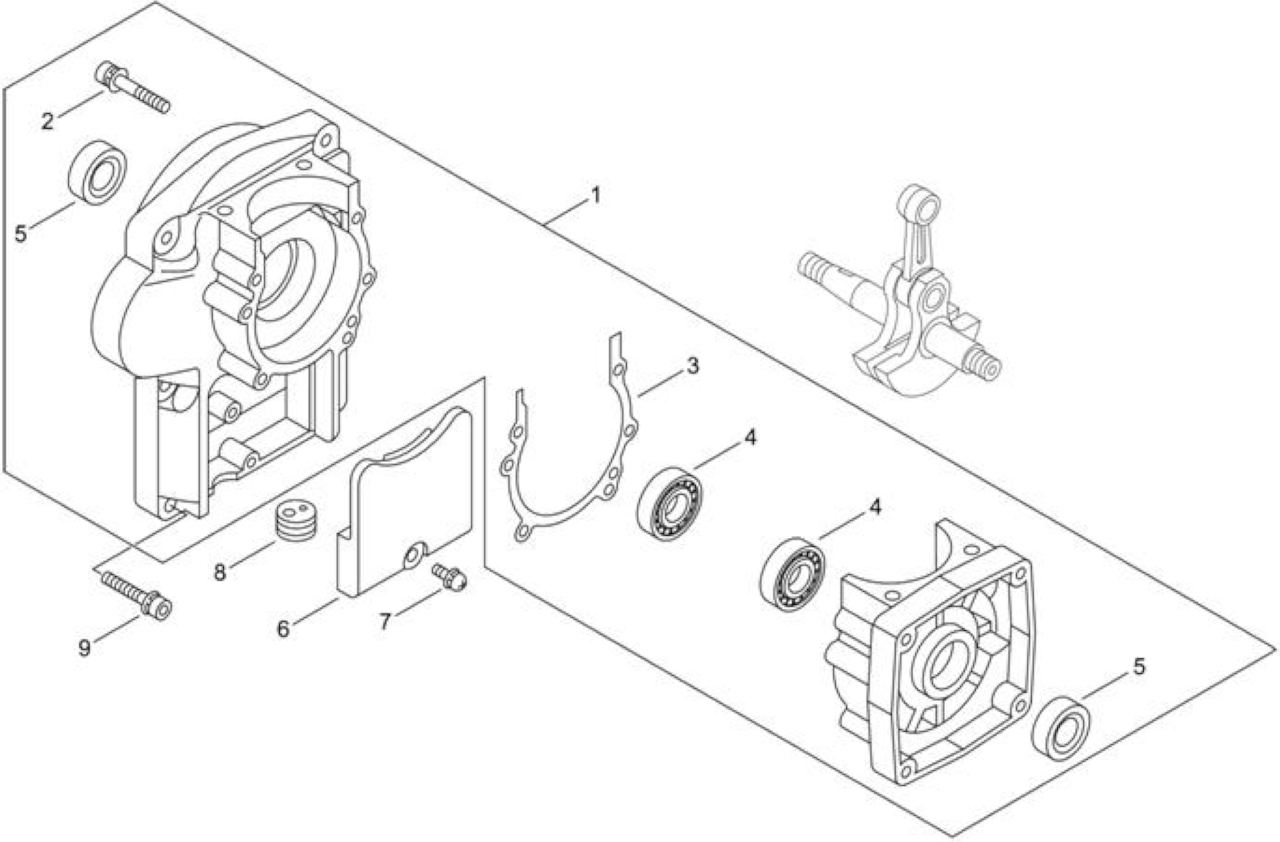

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100004220	VEDI ECR10020408261	1
2	ECR90016205040	BULLONE BRUGOLA 5X40	4
3	ECR10024210721	GUARNIZIONE CARTER MOTORE	1
4	ECR9403646202	CUSCINETTO A SFERE	2
5	ECR10021300310	PARAOLIO	2
6	ECR15912908261	PARAPOLVERE	1
7	ECR90023805018	VITE SR 5X18	1
8	ECR15111204630	GUIDA	1
9	ECR9112705035		6

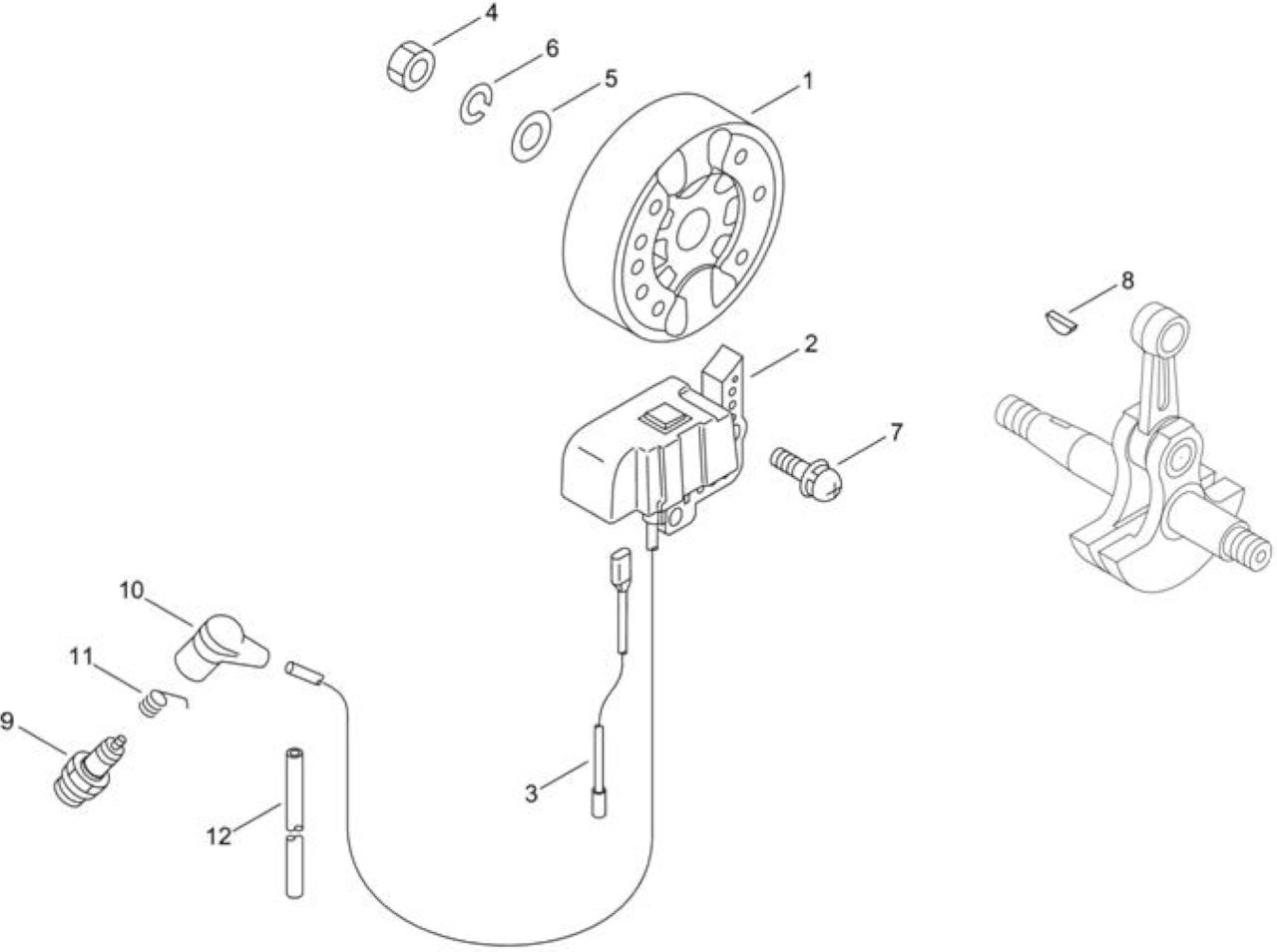

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR15680006161	VOLANO	1
2	ECRA415000011	MODULO C.D.I.	1
3	ECRV485000190	LEAD	1
4	ECR90050100010	DADO 10X1,25	1
5	ECR90060200010	RONDELLA PIANA M10.5X21X2	1
6	ECR90060500010	RONDELLA APERTA M10	1
7	ECR90023805018	VITE SR 5X18	2
8	ECR90032303014	CHIAVETTA	1
10	ECR15901203433	CAPPUCCIO CANDELA	1
11	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1
12	ECR15611106160	TUBETTO 6,3X8X380	1

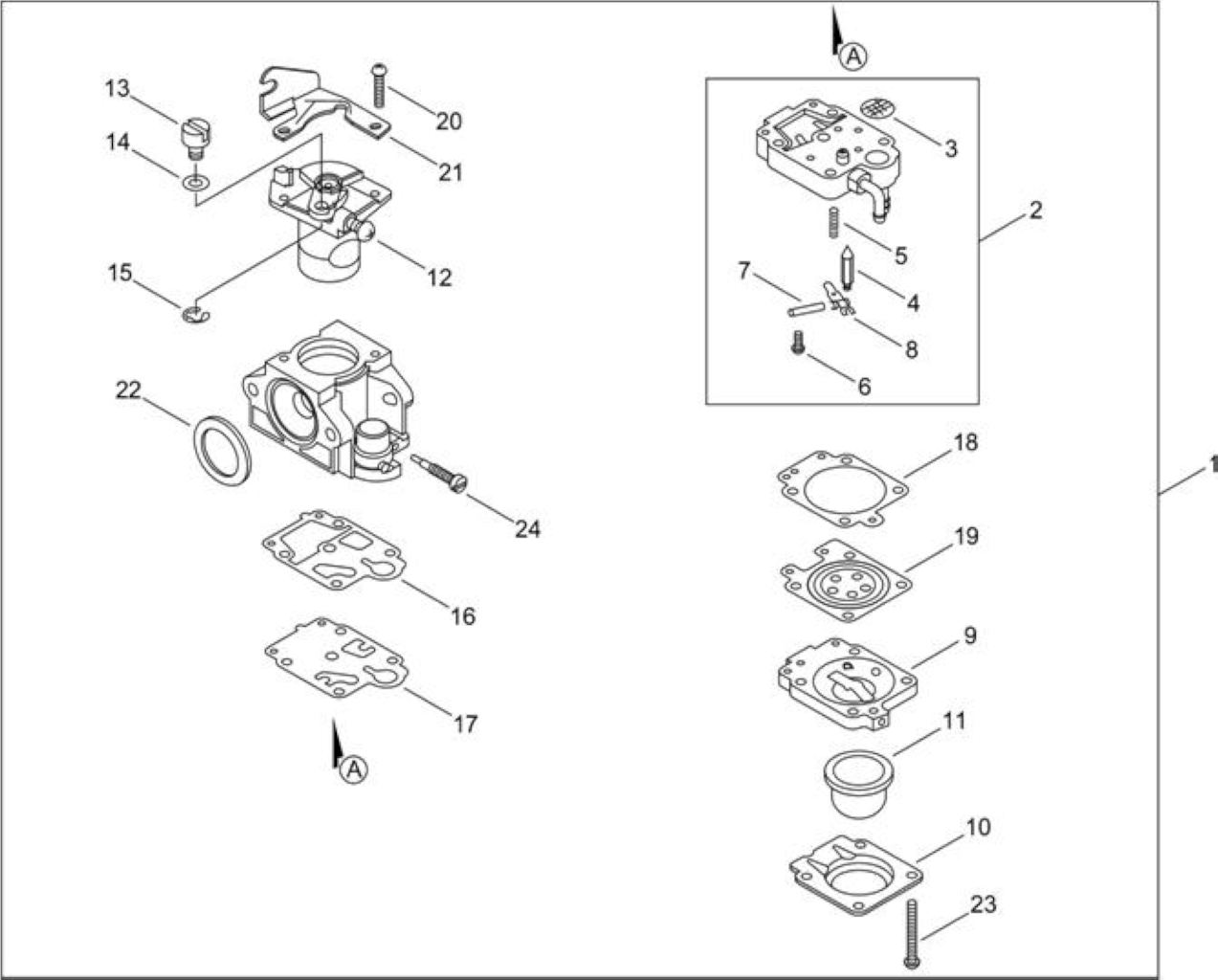

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021003630	CARBURATORE WYK-377	1
2	ECR12317905560	CORPO POMPA COMPLETO	1
3	ECR12312610631	FILTRO CARBURATORE	1
4	ECR12313719830	SPILLO CARBURATORE	1
5	ECR12312205560	MOLLA BILANCIERE	1
6	ECR12313905560	VITE BILANCIERE	1
7	ECR12313803930	SPINOTTO	1
8	ECR12312303930	BILANCIERE	1
9	ECR12318005560	BASE POMPA	1
10	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
11	ECR12318140630	PRIMER	1
12	ECRP003005540		1
13	ECR12317245130	PERNO CARBURATORE	1
14	ECR12314954230	RONDELLA	1
15	ECR12317307930	FERMO CE	1
16	ECRP003000100	GUARNIZIONE MEMBRANA	1
17	ECR12311240630	MEMBRANA POMPANTE	1
18	ECR12314005560	GUARNIZIONE MEMBRANA	1
19	ECRP003001850	MEMBRANA CON DISCO	1
20	ECR12311440630	VITE SUPPORTO	2
21	ECRP003000180	LEVA CAVO	1
22	ECR12314312110	GUARNIZIONE AD ANELLO	1
23	ECR12311005560	SCREW, PUMP COVER	4
24	ECRP003001130	NEEDLE, HIGH SPEED	1

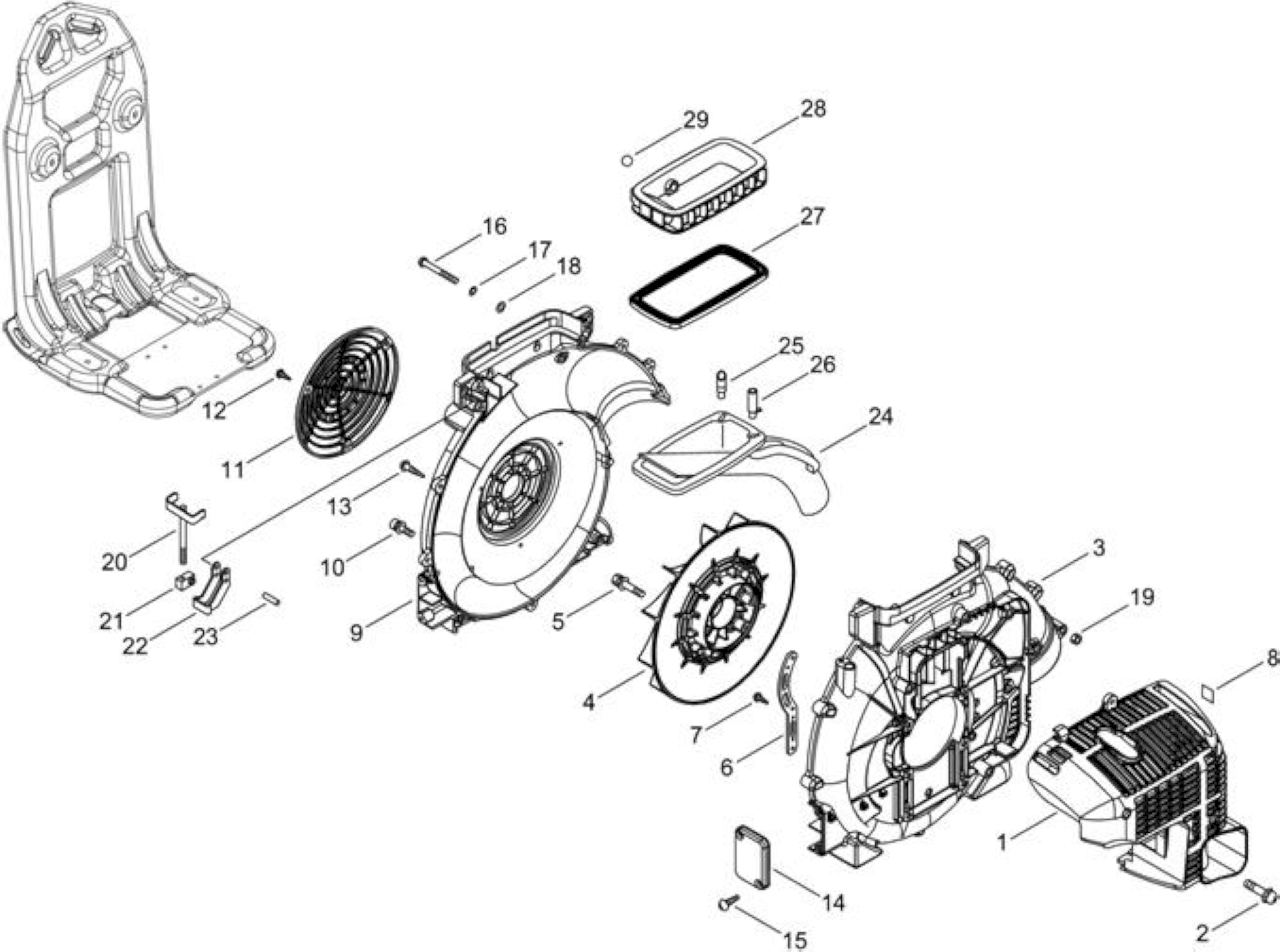

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA190001133		1
2	ECR90029205020	SCREW 5*20	5
3	ECRE103001271	CARTER VENTOLA	1
4	ECR20000506210	VENTOLA	1
5	ECR90014805035	BOLT 5*35	4
6	ECRC632000240	SUPPORTO MOTORE	2
7	ECR90023804010	VITE SR 4X10	2
8	ECRX505007710		1
9	ECR20010507714		1
10	ECR9112705014		2
11	ECR20012409861	GRIGLIA VENTOLA	1
12	ECR90028605016	SCREW 5*16 SUS	3
13	ECR90028605025	VITE SR 5X25	11
14	ECRE109000060	COPERCHIO	1
15	ECR90028605016	SCREW 5*16 SUS	2
16	ECR21042504110	BULLONE CARTER VENTOLA	2
17	ECR90060900005	WASHER, SPRING 5 SUS	2
18	ECR90060400005	WASHER 5 SUS	2
19	ECR90056250005	VEDI ECR90056000005	2
20	ECR25091506310	BULLONE SUPPORTO	2
21	ECR25093006210	CONNETTORE	2
22	ECR25093206210	BRACKET, TANK	2
23	ECRV625000010		2
24	ECRP100008110	TUBO POLVERIZZATORE	1
25	ECR37032106210	GUIDA ARIA	1
26	ECR37031606210	GUIDA ARIA	1
27	ECR27001806210	GUAINA ISOLANTE	1
28	ECR27001006212	SUPPORTO OTTURATORE	1
29	ECRV162000720		1

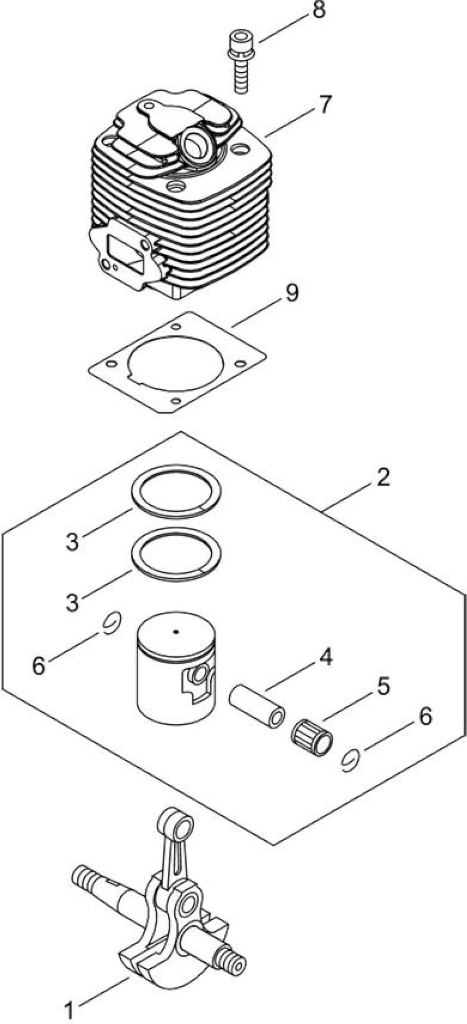

Rif.	Articolo	Descrizione Q.tà Nota
1	ECRA011000340	ALBERO MOTORE 1 *T.I.06-326
2	ECRP021007450	KIT PISTONE 1 *T.I.06-326
3	ECR10001108360	FASCIA ELASTICA 2 *T.I.95-535
4	ECR10001306210	SPINOTTO PISTONE 1
5	ECR10001212330	VEDI ECR10001212331 1
6	ECR10001500120	FERMO SPINOTTO 2
7	ECRA130000570	CILINDRO *T.I.06-326 1
8	ECR90016205022	BULLONE BRUGOLA 5X22	4

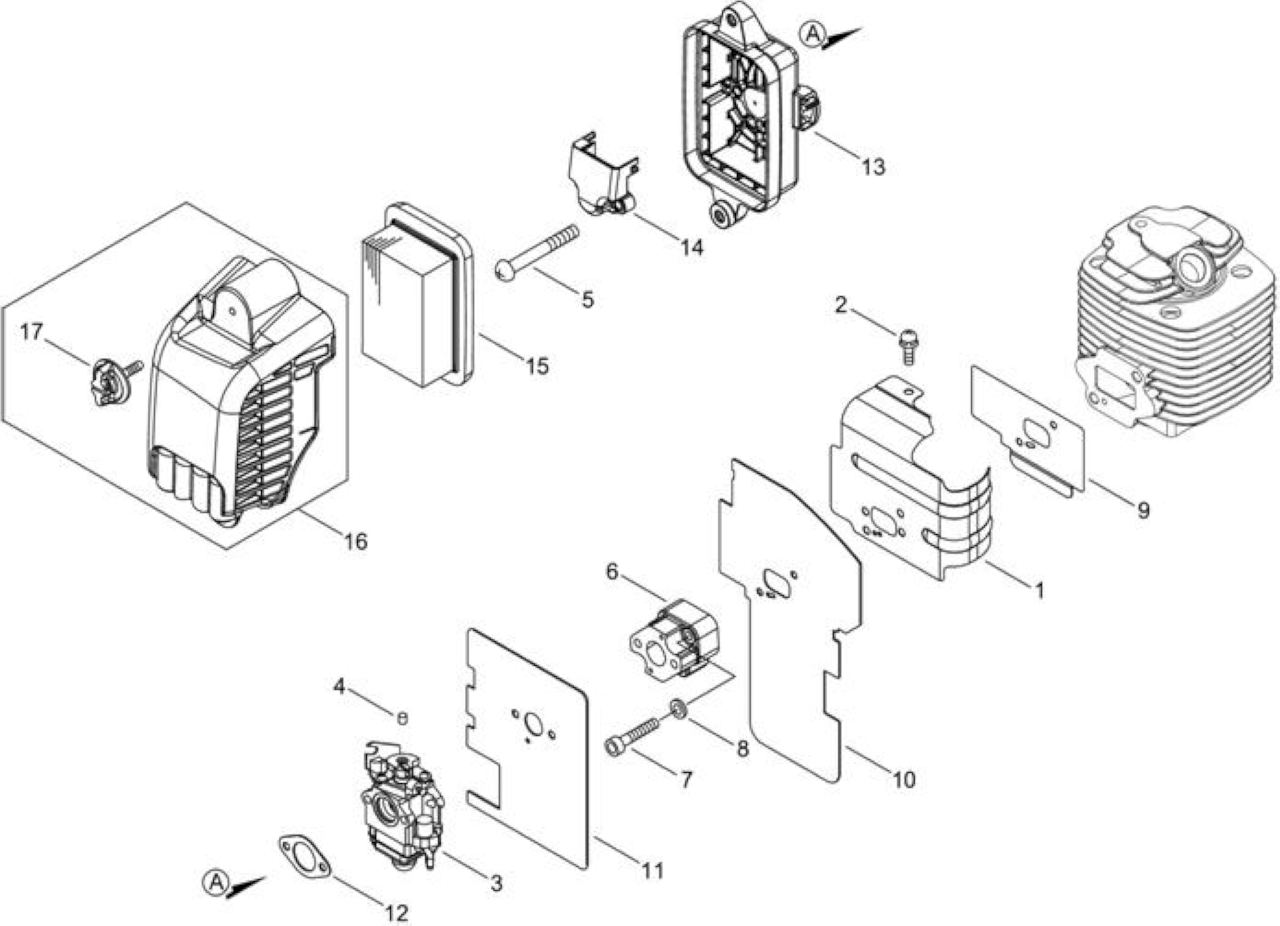

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA160002881	COPERCHIO CILINDRO	1
2	ECR90024205010	VITE SR 5X10	1
3	ECRA021003630	CARBURATORE WYK-377	1
4	ECRA259000000	TAPPO LIMITATORE	2
5	ECR9133105060	SCREW	2
6	ECRA200001170	VEDI ECRP021010214	1
7	ECR90010505030	BULLONE BRUGOLA 5X30	2
8	ECR14571214730	RONDELLA	2
9	ECRV103001710	GUARNIZIONE ISOLATORE	1
10	ECRV103001720	GUARNIZIONE ISOLATORE	1
11	ECRV103002140	GUARNIZIONE ISOLATORE	1
12	ECRV103001790	GUARNIZIONE ISOL-CARBURATORE	1
13	ECRP100008070	CORPO FILTRO ARIA	1
14	ECRA244000300	PIASTRINA	1
15	ECRA226000032	FILTRO ARIA	1
16	ECRP100001090	COPERCHIO FILTRO ARIA	1
17	ECRA235000380	POMELLO FILTRO ARIA	2

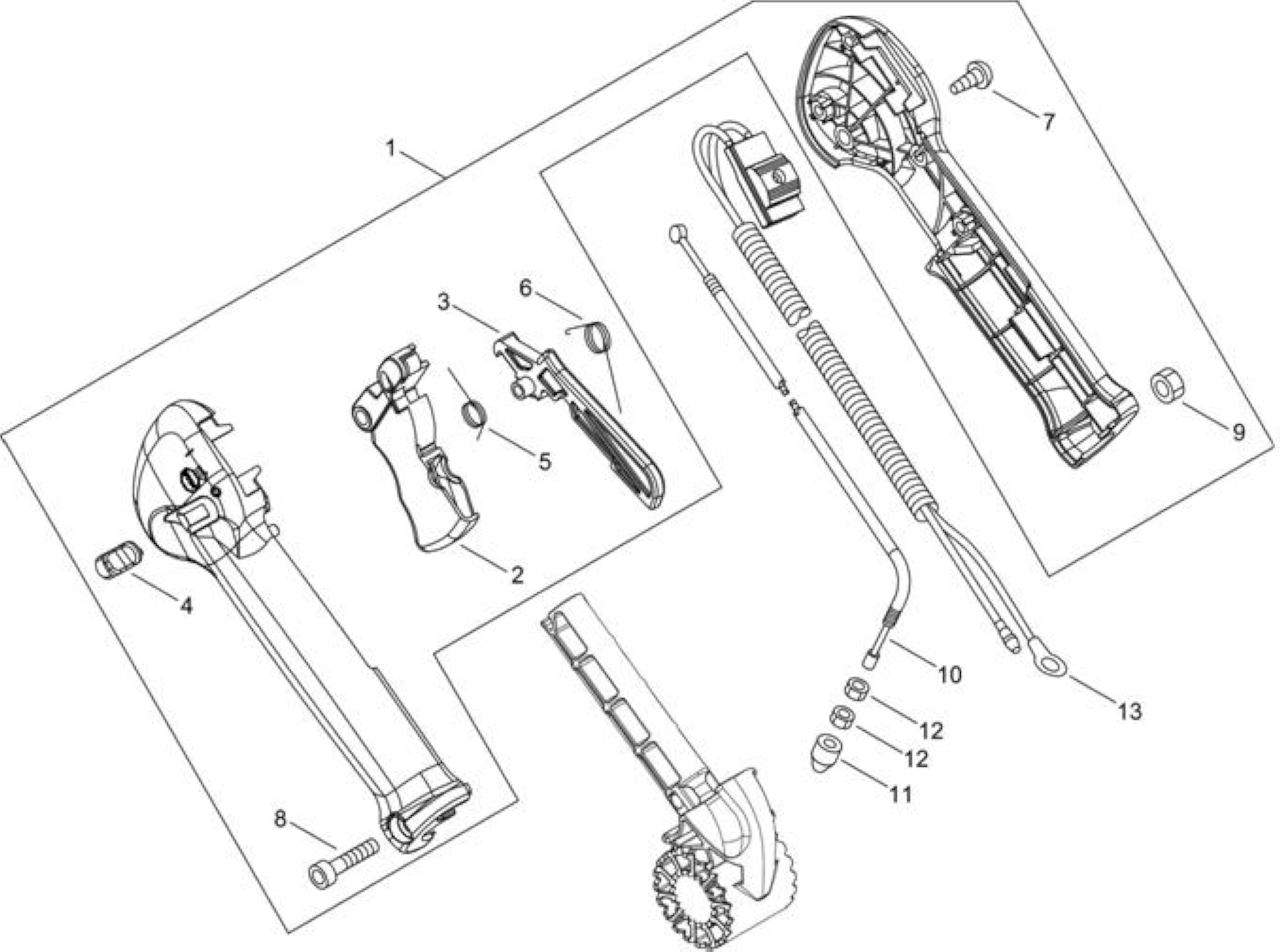

Rif.	Articolo	Descrizione Q.tà Nota
1	ECRP100003060	IMPUGNATURA ACC.RE 1 COMPLETA
2	ECRC450000270	GRILLETTO ACCELERATORE 1 *T.I.15-574
3	ECRC460000111	FERMO ACCELERATORE 1 *T.I.15-574
4	ECRC463000020	POMELLO *T.I.15-574 1
5	ECRV452000360	MOLLA FERMO ACCELERATORE*T.I.15-574	1
6	ECRV452000350	MOLLA FERMO ACCELERATORE*T.I.15-574	1
7	ECR90025604016	VITE SR 4X16	3
8	ECR9111905030	BOLT	1
9	ECR90050000005	DADO N05	1
10	ECRV430003661	CAVO ACC.RE	1
11	ECRV494000080	TAPPO	1
12	ECR90050200006	DADO 3N06	2
13	ECRP021051640	INTERRUTTORE	1

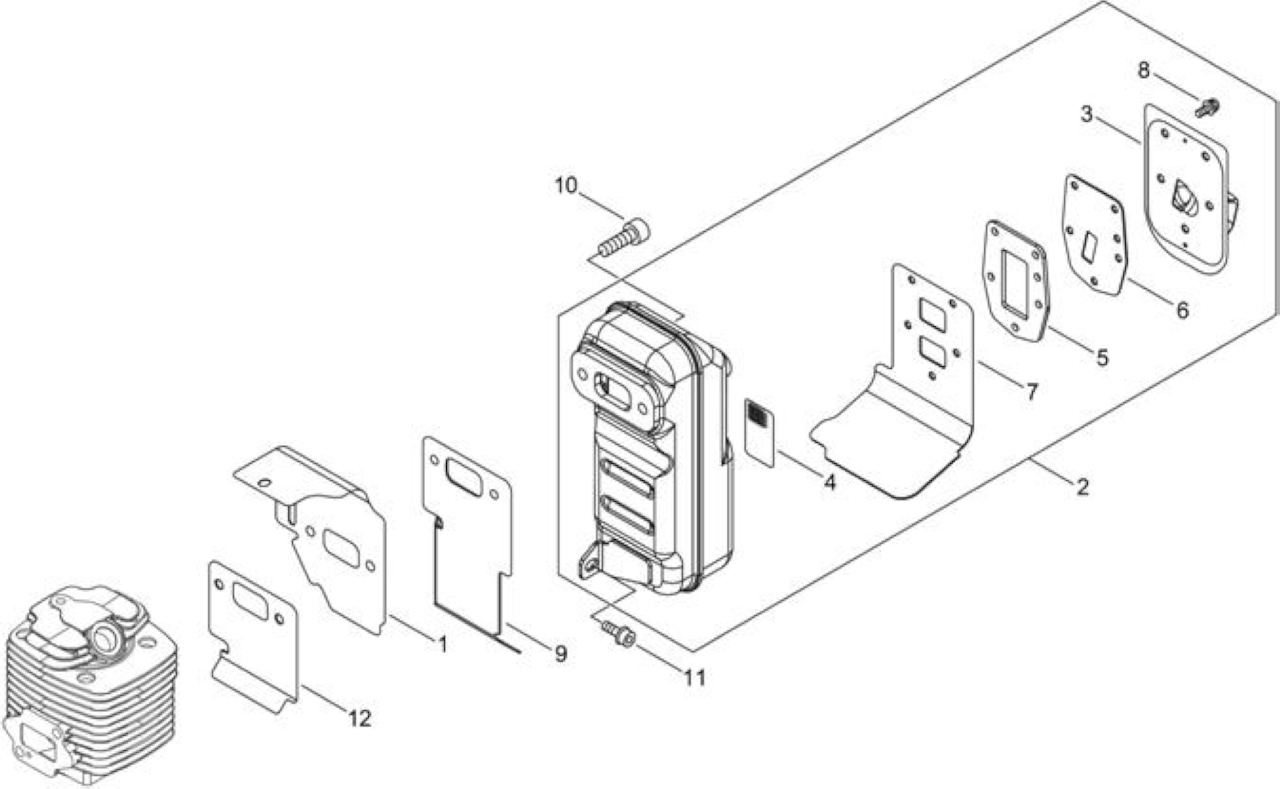

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA160000452	PROTEZIONE CILINDRO	1
2	ECRP100008090	MARMITTA COMPLETA	1
3	ECRA313001771	GUIDA SCARICO	1
4	ECR14586206720	SCHERMO MARMITTA	1
5	ECRV104000302	GUIDA SCARICO	1
6	ECRV104000231	GUIDA SCARICO	1
7	ECRV104002470	GUARNIZIONE SCARICO	1
8	ECR90023804014	VITE SR 4X14	5
9	ECRV104002480	GUARNIZIONE SCARICO	1
10	ECR90010506020	BULLONE BRUGOLA 6X20	2
11	ECR90010605016	BULLONE 5*16	1
12	ECRV104001920	GUARNIZIONE SCARICO	1

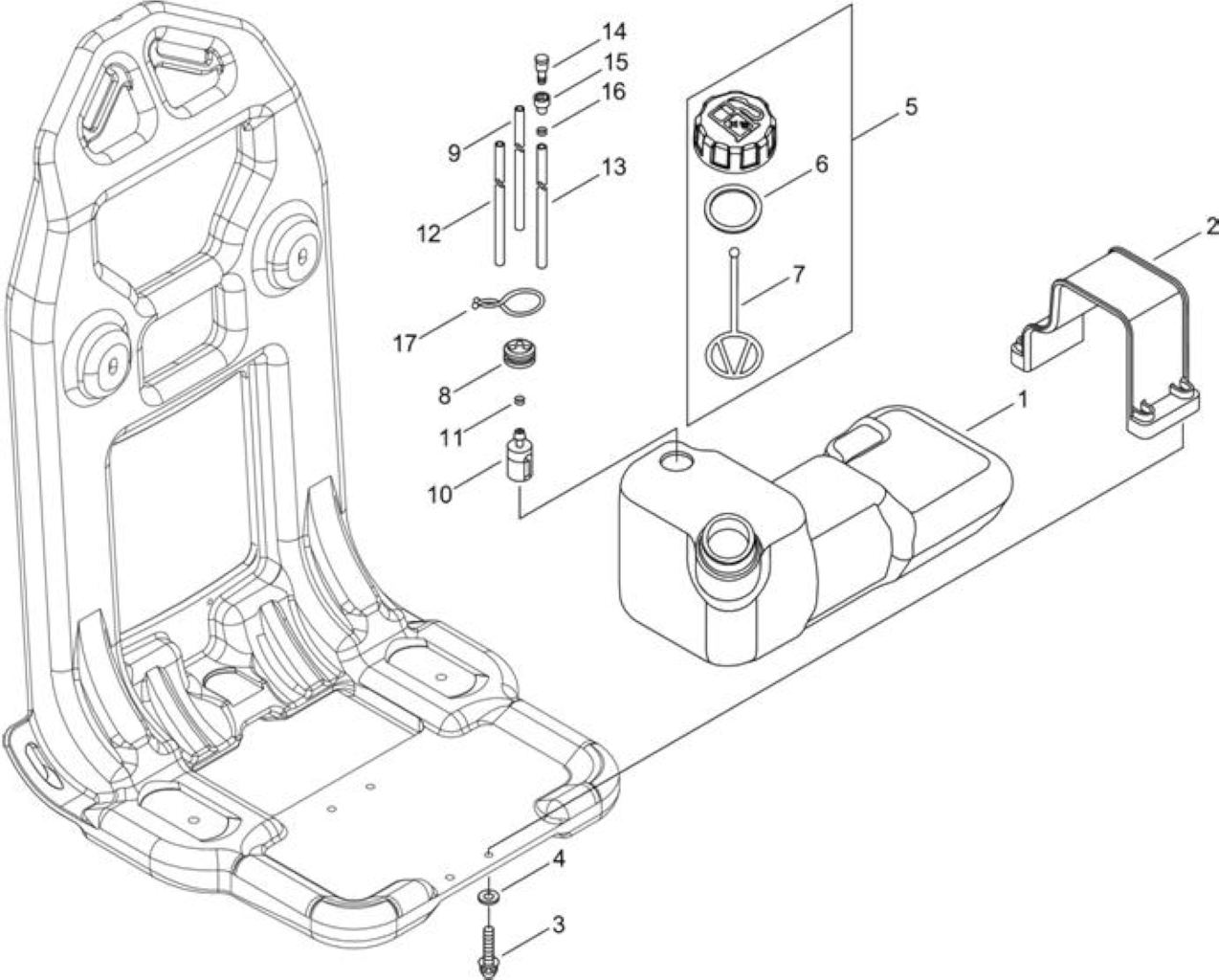

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350002150	SERBATOIO MISCELA	1
2	ECRA392000330	FASCETTA SERBATOIO	1
3	ECR90029205025	SCREW 5*25	4
4	ECR61301907350	WASHER 5.5162T	4
5	ECRP100006640	TAPPO MISCELA	1
6	ECRV107000190	GUARNIZIONE TAPPO MISCELA	1
7	ECR13105156030	MISCELATORE	1
8	ECR13211555931	GOMMINO SERBATOIO BENZINA	1
9	ECRV471000771		1
10	ECRA369000460	FILTRO MISCELA	1
11	ECRV490001230	CLIP	1
12	ECR13201006460	TUBETTO MISCELA 3X5X110	1
13	ECRV471005520		1
14	ECRA356000031	VALVOLA SFIATO	1
15	ECR13132840630	VALVOLA ASPIRAZIONE	1
16	ECRV490001230	CLIP	1
17	ECR13201305060	FASCETTA	1

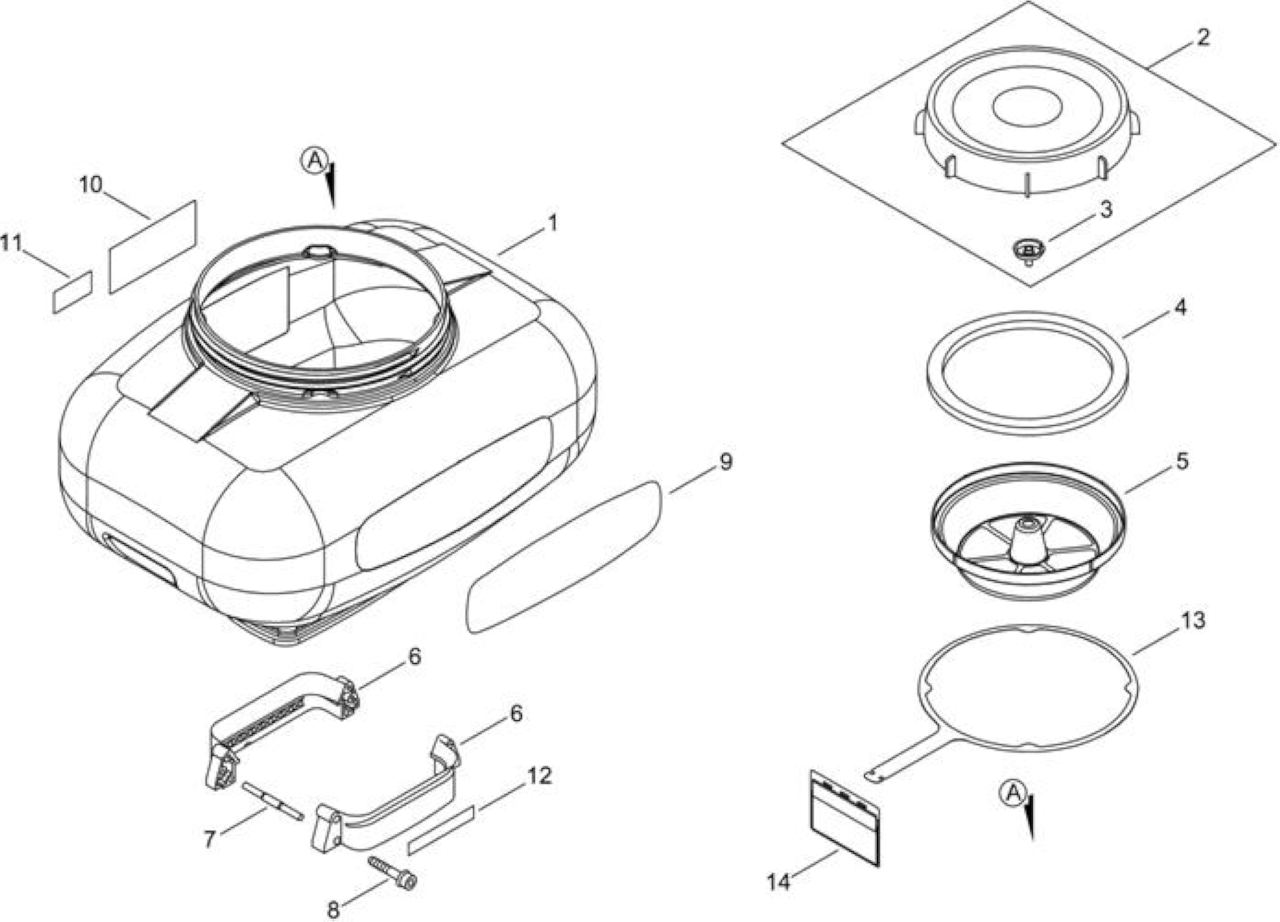

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR25001708013	SERBATOIO LIQUIDI 23L. *T.I.04-250	1
2	ECRP100003000	VEDI ECR25000105610	1
3	ECR25001300310	TAPPO INTERNO	1
4	ECR25001102011	GUARNIZIONE TAPPO	1
5	ECR25421003210	FILTRO SERBATOIO LIQUIDI	1
6	ECRE115000060	SUPPORTO SERBATOIO	2
7	ECR25091406210	SPINA SUPPORTO	2
8	ECR9114805035	BOLT HS FL TAPP	4
9	ECRX502000440	ETICHETTA	1
10	ECRX505010980		1
11	ECRX533002050		1
12	ECRX503015320		1
13	ECRC126000070	SUPPORTO	1
14	ECRX769000010		1

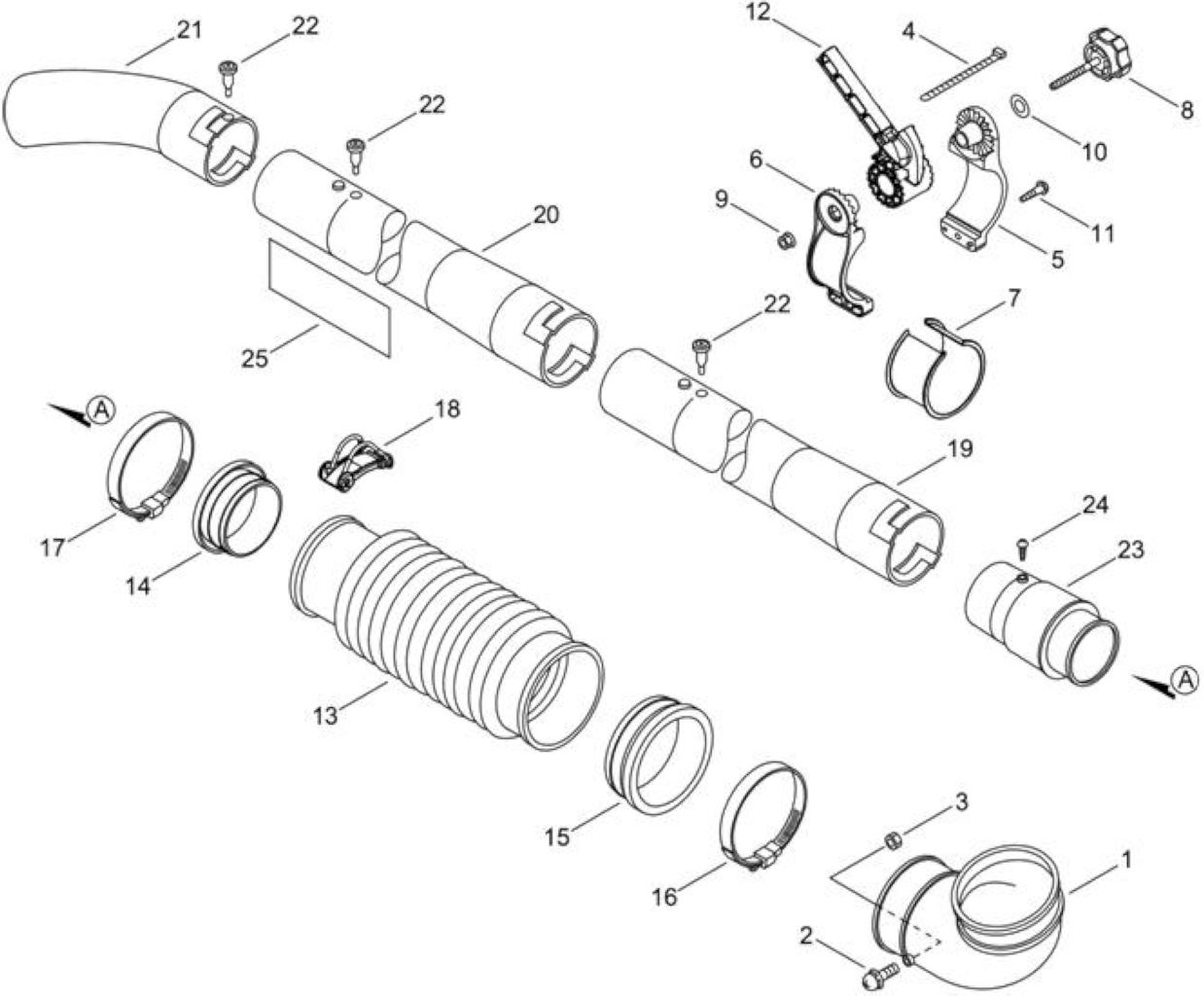

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR21001105510	TUBO A GOMITO	1
2	ECR90022005014	VITE SR 5X14	1
3	ECR90050000005	DADO N05	1
4	ECR17812143230	FERMO	1
5	ECRC405000250	SUPPORTO IMPUGNATURA DX	1
6	ECRC405000260	SUPPORTO IMPUGNATURA SX	1
7	ECRE281000000	FASCETTA	1
8	ECRV299000630	POMELLO	1
9	ECR43301903933	DADO CARTER SALVACATENA	1
10	ECR17851607560	SPESSORE	1
11	ECR90025305020	VITE SR 5X20	1
12	ECRC472000110	SUPPORTO IMPUGNATURA	1
13	ECR21001304112	TUBO FLESSIBILE, GOMMA	1
14	ECR21003204110	COLLARINO TUBO	1
15	ECR21003604110	COLLARINO TUBO	1
16	ECRV495000440	FASCETTA 77.8MM-101.6MM	1
17	ECRV495000430	FASCETTA 58.7MM-82.5MM	1
18	ECRC487000420	SUPPORTO CAVO	1
19	ECRE165000570	TUBO SOFFIANTE	1
20	ECRE165000580	TUBO SOFFIANTE	1
21	ECRE165000591	TUBO SOFFIANTE	1
22	ECRV490001120	CLIP	3
23	ECRP100003030	VEDI ECR21000204111	1
24	ECR90025605010	SCREW, TAPPING	1
25	ECRX524007290		1

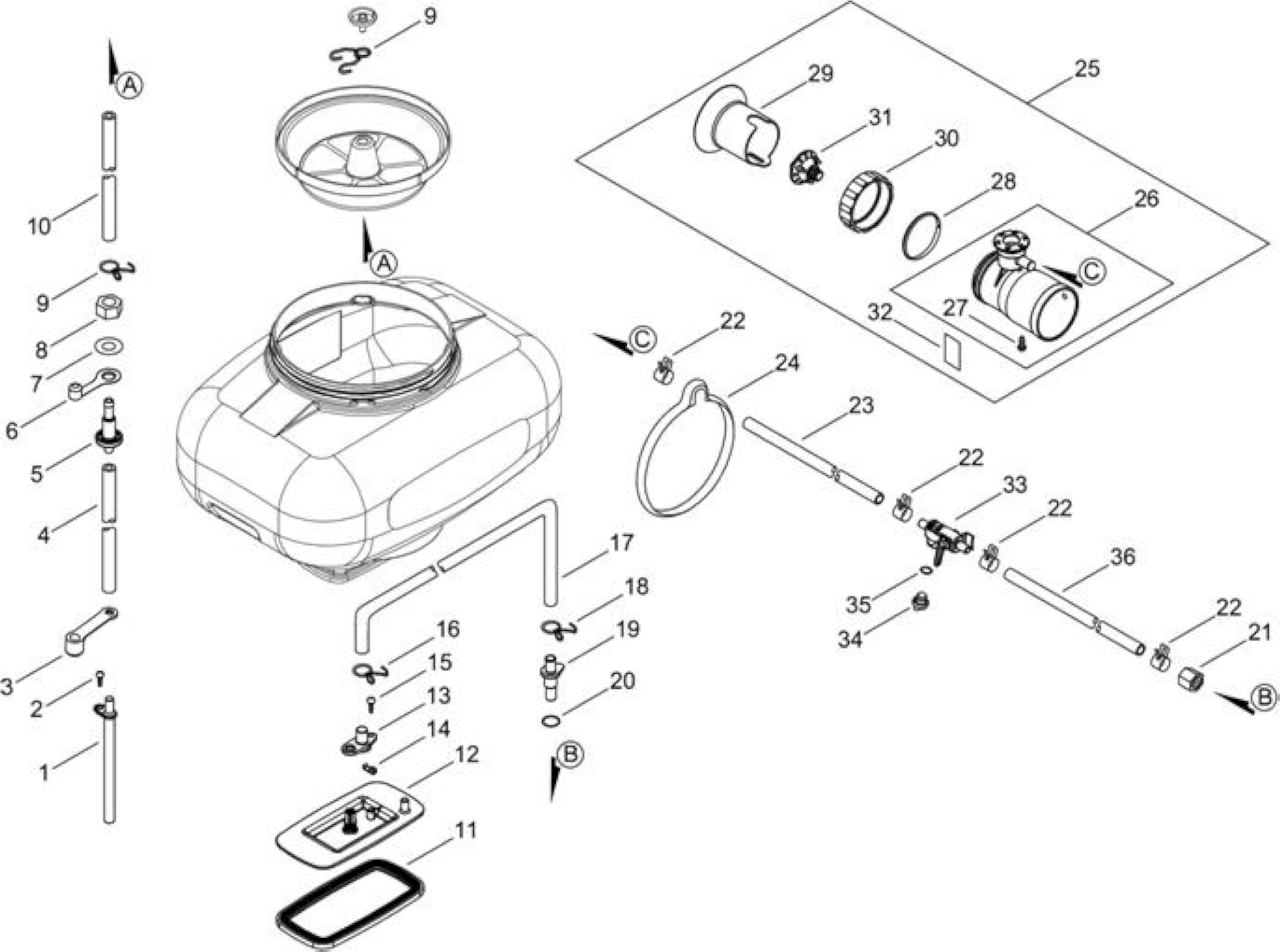

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRE105000001	TUBO ASPIRAZIONE	1
2	ECR90028605016	SCREW 5*16 SUS	1
3	ECR36302101110	TAPPO TUBO ARIA	1
4	ECR36301100210	TUBO GOMMA ESTERNO	1
5	ECR36301700310	RACCORDO TUBO ARIA	1
6	ECR36302200510	TAPPO ASPIRAZIONE	1
7	ECRV309000170	RONDELLA 12	1
8	ECR36301900310	DADO RACCORDO TUBO	1
9	ECRV490001410		2
10	ECR36301403210	TUBO INTERNO	1
11	ECRE137000021	GUARNIZIONE DOSATORE *T.I.13-533A	1
12	ECR25301008013	PIASTRA OTTURATORE	1
13	ECRE230000190	TUBETTO	1
14	ECRV150004300	PIASTRINA	1
15	ECR9142805015		1
16	ECRV490001540		1
17	ECRV471005130	TUBETTO	1
18	ECRV490001550		1
19	ECR35701001110	SCARICO	1
20	ECR35701401110	ANELLO IN GOMMA	1
21	ECR35701501110	DADO	1
22	ECRV495000310	FERMO 14MM	4
23	ECRV471003300	TUBETTO IN GOMMA	1
24	ECR35791100111	CLIP, PIPE	1
25	ECRE024000020	POLVERIZZATORE	1
26	ECRP100001820	REGOLATORE GETTO	1
27	ECR90024605012	VITE SR 5X12	1
28	ECR21251301110	FASCETTA	1
29	ECR21251501110	TESTA GETTO	1
30	ECR21251401110	DADO	1
31	ECRP021051600	GETTO	1
32	ECR89003101110	LABEL, MIST	1
33	ECRE022000031	RUBINETTO LIQUIDI	1
34	ECRE328000410		1
35	ECR90072501013		1
36	ECRV471003290	PIPE	1

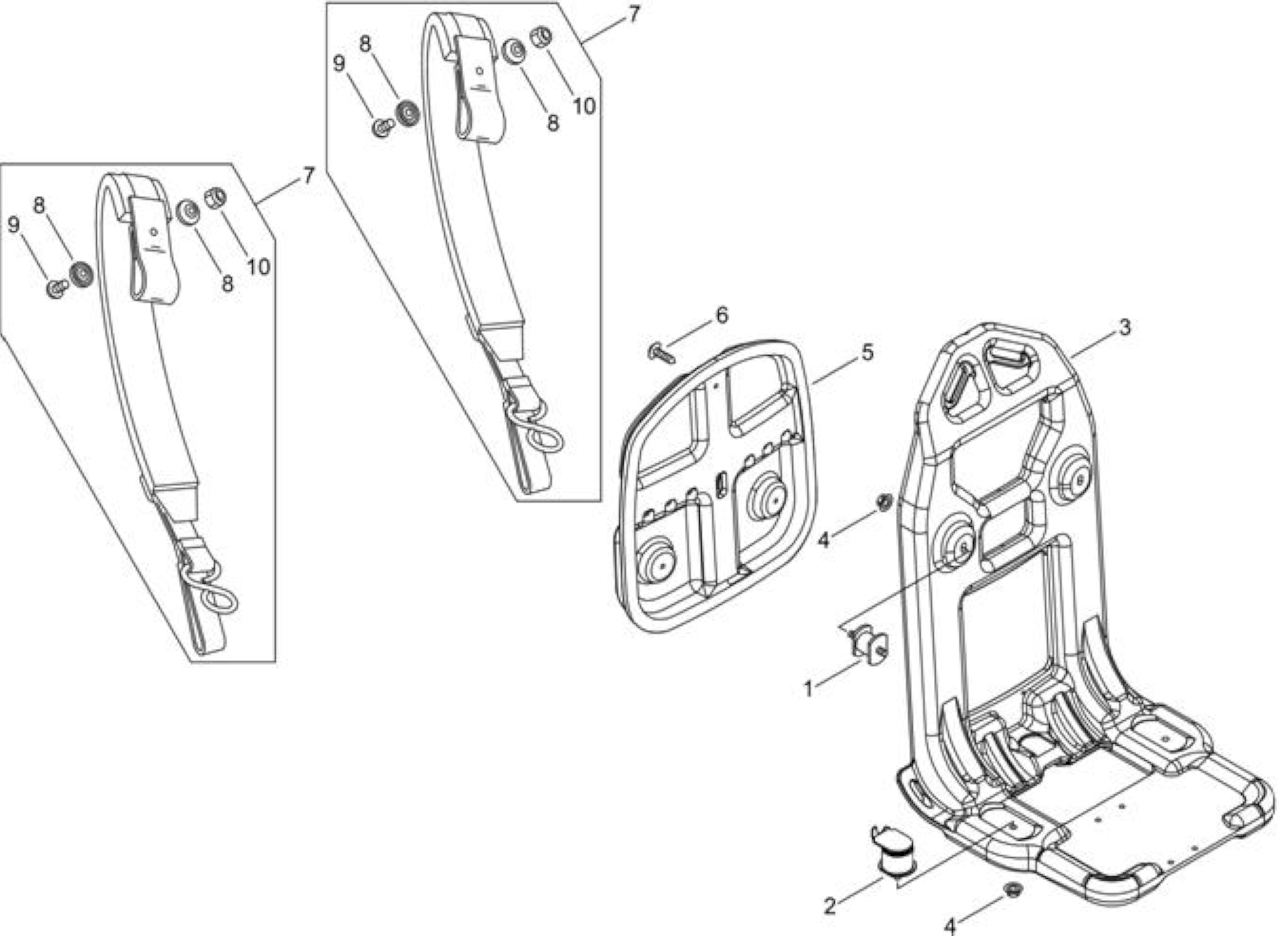

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR20091006210	AMMORTIZZATORE	2
2	ECRV402000100	AMMORTIZZATORE	2
3	ECRC620000450	TELAIO	1
4	ECR25091606210	DADO SUPPORTO SERBATOIO	4
5	ECRC630000070	CUSCINO TELAIO	1
6	ECRV491000090	CLIP	3
7	ECRP100008100	CINGHIA COMPLETA	2
8	ECR30032803210	SPESSORE CINGHIA	4
9	ECR90021605016	VITE SR 5X16	2
10	ECR90056000005	DADO AUTOBLOCCANTE -05-	2
