Bobina, Volano, Avviamento, Marmitta, Ventola Carburatore

Carter ventola Getto

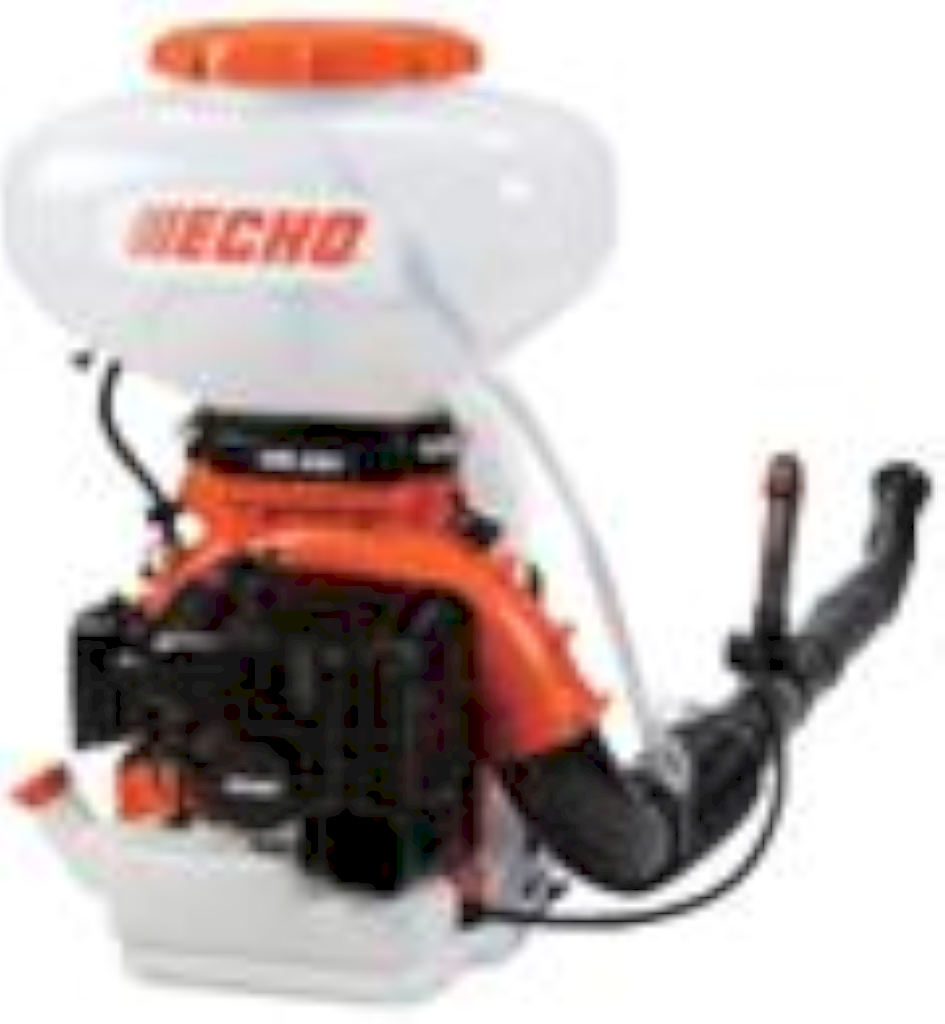

Informazioni tecniche
CILINDRATA	52,2
POTENZA	2,5 (3,4)
PESO	11,4
SERBATOIO MIX	1830
SERBATOIO CHIMICO	20

Impugnatura Motore

Serbatoio, Filtro aria Tubi, Serbatoio Zaino

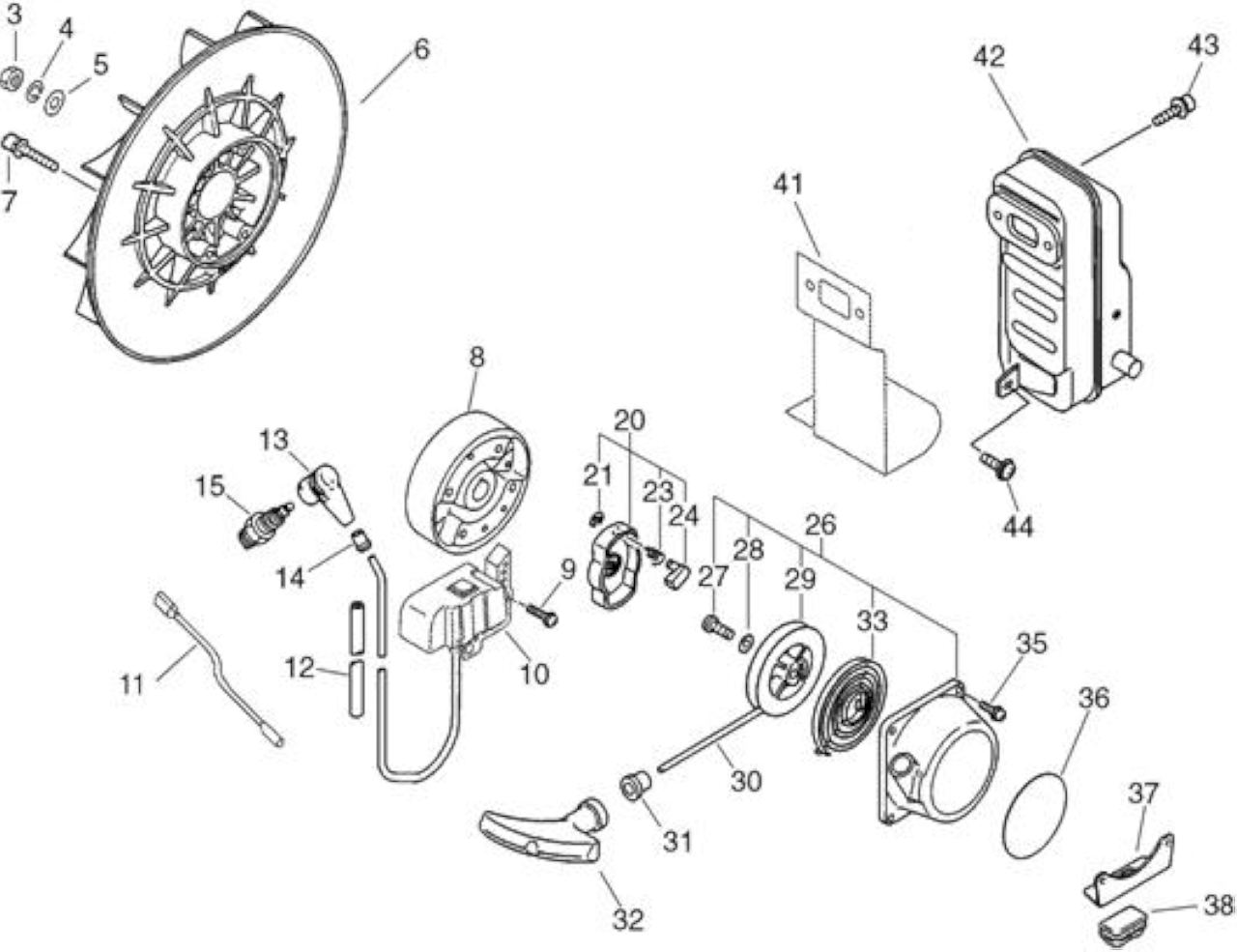

Rif.	Articolo	Descrizione	Q.tà	Nota
3	ECR90050100010	DADO 10X1,25	1
4	ECR90060500010	RONDELLA APERTA M10	1
5	ECR90060200010	RONDELLA PIANA M10.5X21X2	1
6	ECR20000506210	VENTOLA	1
7	ECR90014805035	BOLT 5*35	4
8	ECR15680006161	VOLANO	1
9	ECR90023805018	VITE SR 5X18	2
10	ECRA415000010	*VEDI ECRA415000011 *	1
11	ECRV485000190	LEAD	1
12	ECR15661104260	PROTEZIONE CAVO BOBINA	1
13	ECR15901210230	CAPPUCCIO CANDELA	1
14	ECR15901605330	ADATTATORE CAPPUCCIO CANDELA	1
20	ECR17720206210	*VEDI ECRA052000470 *	1
21	ECR90070000004	ANELLO DI TENUTA CE04	1
23	ECR17723440630	MOLLA DI RITORNO	1
24	ECR17721840630	*VEDI ECRA514000120 *	1
26	ECR17720006210	AVVIAMENTO COMPLETO	1
27	ECR17723640630	VITE FERMA AVVOLGIFUNE	1
28	ECR17721440630	RONDELLA AVVOLGIFUNE	1
29	ECR17721511120	AVVOLGIFUNE *T.I.04-261	1
31	ECR17722742030	*VEDI ECRP022045770 *	1
32	ECR17722811120	IMPUGNATURA AVVIAMENTO	1
33	ECR17722011120	MOLLA AVVIAMENTO *T.I.17-628	1
35	ECR90029204018	SCREW 4*18	4
36	ECRX502000410	ETICHETTA	1
37	ECRV152002980	PLATE,ANGLE	1
38	ECR30511703360	AMMORTIZZATORE	1
41	ECRV104001940	GASKET,EXHAUST	1
42	ECRP021008630	MARMITTA COMPLETA	1
43	ECR90010506020	BULLONE BRUGOLA 6X20	2
44	ECR90024205014	VITE SR 5X14	1

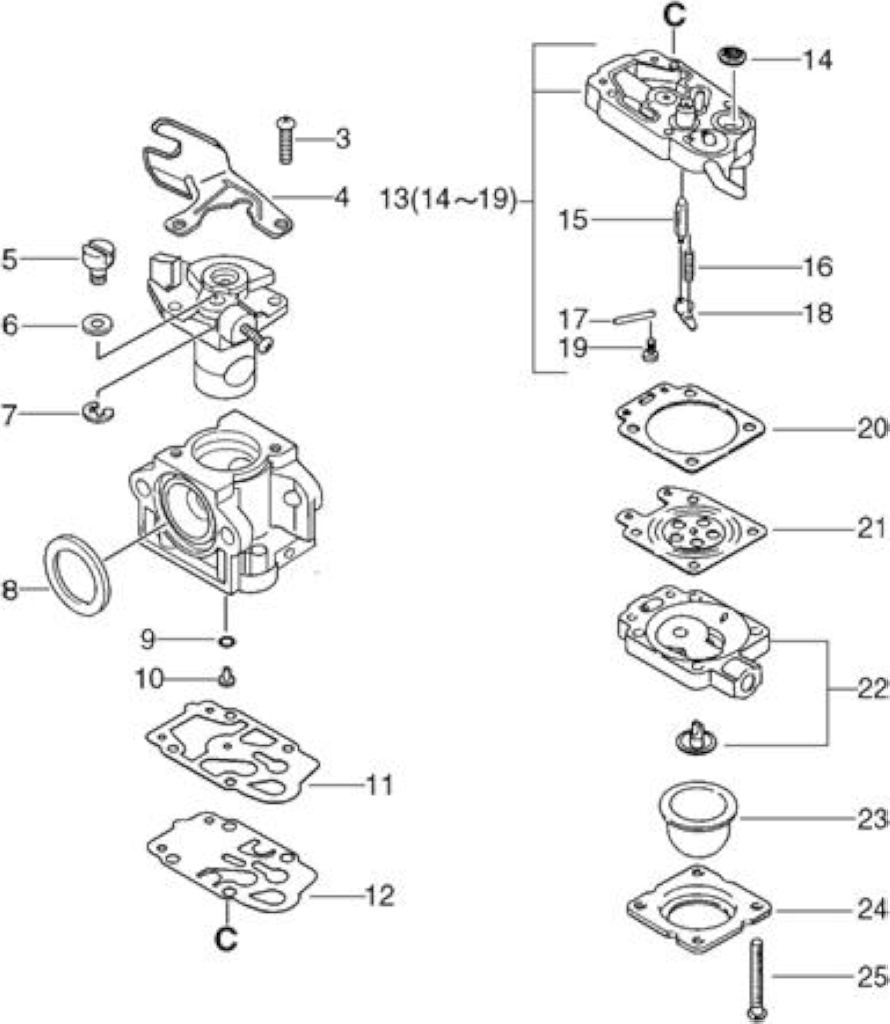

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021003590	CARBURATORE COMPLETO PER MB 580	1
3	ECR12311440630	VITE SUPPORTO	2
4	ECRP003000180	LEVA CAVO	1
5	ECR12317245130	PERNO CARBURATORE	1
6	ECR12314954230	RONDELLA	1
7	ECR12317307930	FERMO CE	1
8	ECR12314312110	GUARNIZIONE AD ANELLO	1
9	ECR12318340630	ANELLO GOMMA	1
10	ECRP003000990	JET	1
11	ECR12312540630	GUARNIZIONE MEMBRANA	1
12	ECR12311240630	MEMBRANA POMPANTE	1
13	ECR12317905560	CORPO POMPA COMPLETO	1
14	ECR12312610631	FILTRO CARBURATORE	1
15	ECR12313719830	SPILLO CARBURATORE	1
16	ECR12312205560	MOLLA BILANCIERE	1
17	ECR12313803930	SPINOTTO	1
18	ECR12312303930	BILANCIERE	1
19	ECR12313905560	VITE BILANCIERE	1
20	ECR12314005560	GUARNIZIONE MEMBRANA	1
21	ECRP003001850	MEMBRANA CON DISCO	1
22	ECR12318005560	BASE POMPA	1
23	ECR12318140630	PRIMER	1
24	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
25	ECR12311005560	SCREW, PUMP COVER	4

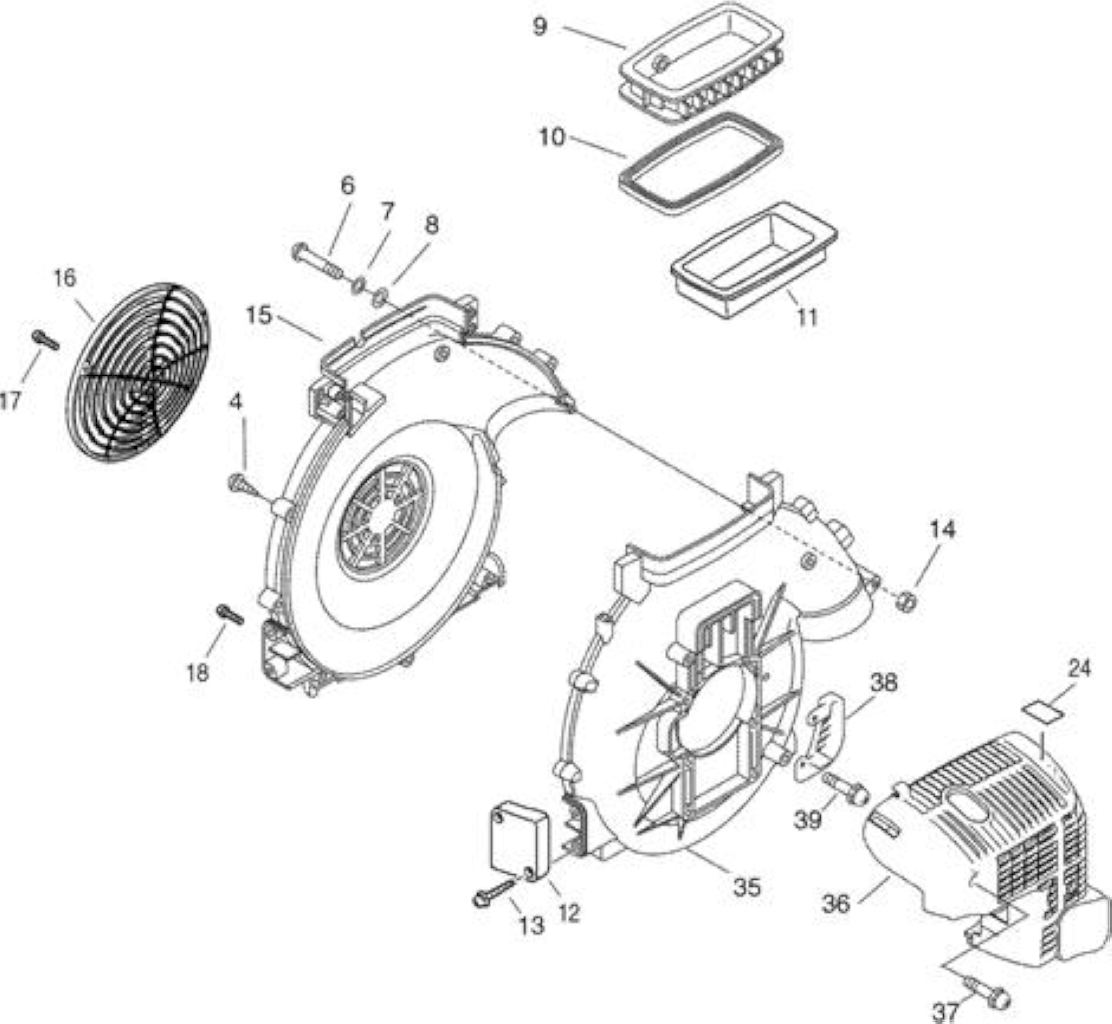

Rif.	Articolo	Descrizione	Q.tà	Nota
4	ECR90028605025	VITE SR 5X25	11
6	ECR21042504110	BULLONE CARTER VENTOLA	2
7	ECR90060900005	WASHER, SPRING 5 SUS	2
8	ECR90060400005	WASHER 5 SUS	2
9	ECR27001006211	*VEDI ECR27001006212 *	1
10	ECR27001806210	GUAINA ISOLANTE	1
11	ECRE109000050	LID,FANCASE	1
12	ECRE109000060	COPERCHIO	1
13	ECR90028605016	SCREW 5*16 SUS	2
14	ECR90050400005	DADO B-05	2
15	ECR20010507712	CASE, FAN	1
16	ECR20012409860	GRID, FAN CASE	1
17	ECR90028605016	SCREW 5*16 SUS	3
18	ECR90029205014	SCREW 5*14	2
24	ECRX505002310	ETICHETTA	1
35	ECR20010707717	*VEDI ECR20010707718 *	1
36	ECRA190001130	COPERCHIO MOTORE	1
37	ECR90029205020	SCREW 5*20	3
38	ECRA190001120	*VEDI ECRA190001121 *	1
39	ECR90029205014	SCREW 5*14	2

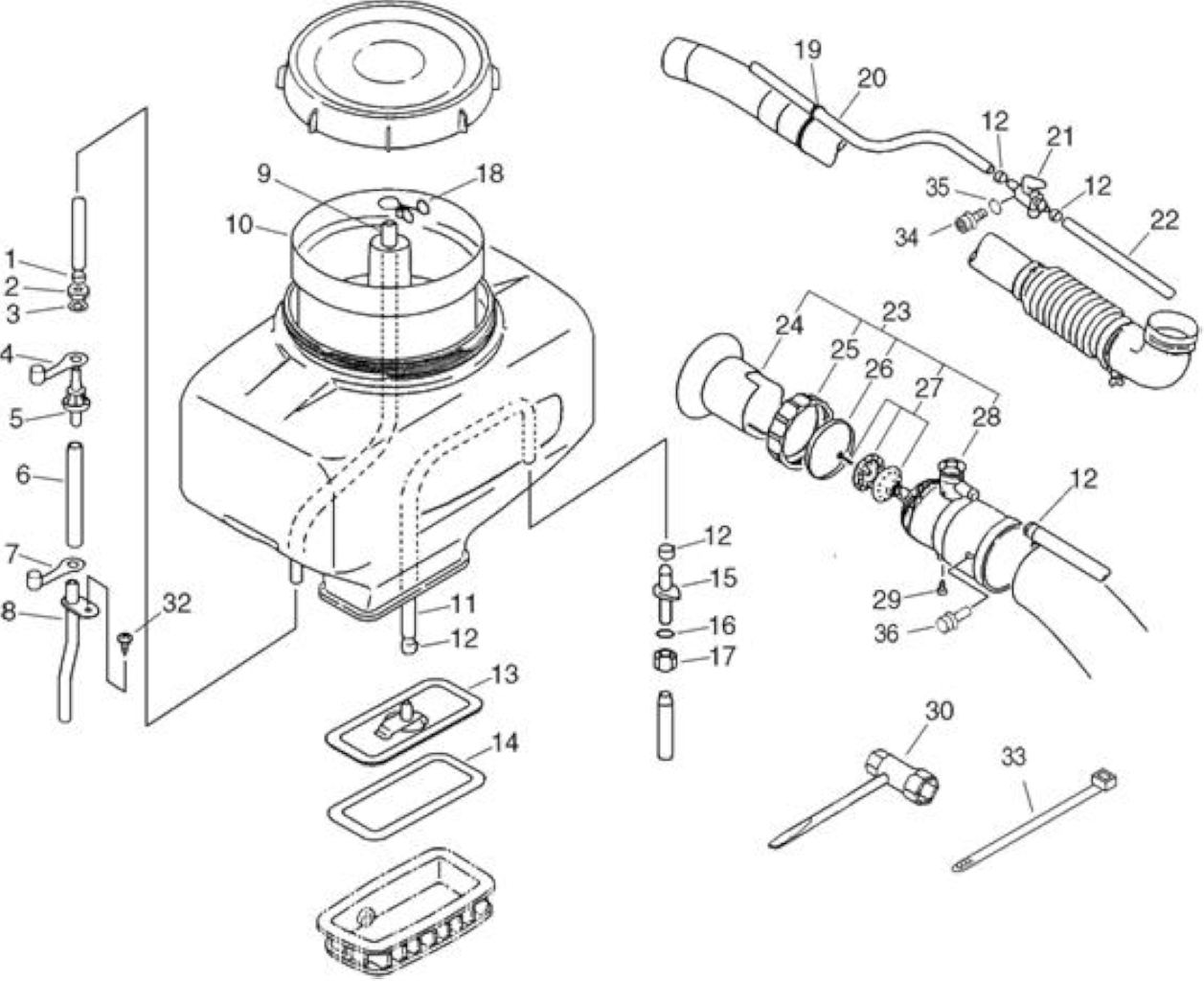

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR13201314010	FERMO	1
2	ECR36301900310	DADO RACCORDO TUBO	1
3	ECR36301800310	RONDELLA RACCORDO TUBO	1
4	ECR36302200510	TAPPO ASPIRAZIONE	1
5	ECR36301700310	RACCORDO TUBO ARIA	1
6	ECR36301100210	TUBO GOMMA ESTERNO	1
7	ECR36302101110	TAPPO TUBO ARIA	1
8	ECRE105000000	*VEDI ECRE105000001 *	1
9	ECR36301403210	TUBO INTERNO	1
10	ECR25421003210	FILTRO SERBATOIO LIQUIDI	1
11	ECR38201101110	TUBETTO SFIATO	1
12	ECRV495000310	FERMO 14MM	2
13	ECR25301008010	*VEDI ECRE221000031*	1
14	ECR27011906210	GUARNIZIONE DOSATORE *T.I.13-533A	1
15	ECR35701001110	SCARICO	1
16	ECR35701401110	ANELLO IN GOMMA	1
17	ECR35701501110	DADO	1
18	ECR36302301110	FERMO	1
19	ECR35791100111	CLIP, PIPE	1
20	ECRV471003290	PIPE	1
21	ECRE022000010	RUBINETTO LIQUIDI	1
22	ECRV471003300	TUBETTO IN GOMMA	1
23	ECR21250001112	POLVERIZZATORE	1
24	ECR21251501110	TESTA GETTO	1
25	ECR21251401110	DADO	1
26	ECR21251301110	FASCETTA	1
27	ECR22200001110	GETTO	1
28	ECR21250101111	REGOLATORE GETTO	1
29	ECR90024605012	VITE SR 5X12	1
32	ECR90028605016	SCREW 5*16 SUS	1
34	ECR40322613411		1
35	ECR90072501013		1
36	ECRV490001120	CLIP	1

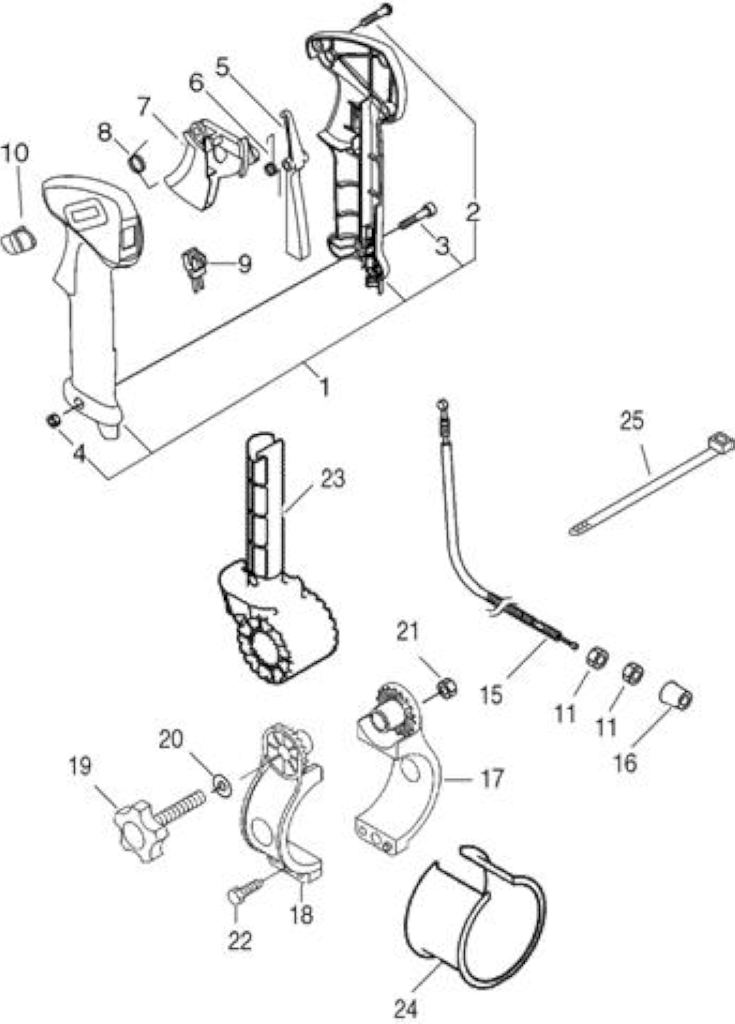

Rif.	Articolo	Descrizione Q.tà		Nota
1	ECRP021014090	SET IMPUGNATURA DX 1 *T.I.08-377
2	ECR90025604016	VITE SR 4X16 3
3	ECR9111905030	BOLT 1
4	ECR90050000005	DADO N05 1
5	ECRC460000111	FERMO ACCELERATORE 1 *T.I.15-574
6	ECRV452000350	MOLLA FERMO 1 ACCELERATORE*T.I.15-574
7	ECRC450000270	GRILLETTO ACCELERATORE 1 *T.I.15-574
8	ECRV452000360	MOLLA FERMO 1 ACCELERATORE*T.I.15-574
9	ECRA440001930	SWITCH, ON OFF 1
10	ECRC463000020	POMELLO *T.I.15-574 1
11	ECR90050200006	DADO 3N06	2
15	ECRV430003660	*VEDI ECRV430003661 *	1
16	ECRV494000080	TAPPO	1
17	ECRC405000250	SUPPORTO IMPUGNATURA DX	1
18	ECRC405000260	SUPPORTO IMPUGNATURA SX	1
19	ECR30581208260	*VEDI ECRV299000560 *	1
20	ECR17851607560	SPESSORE	1
21	ECR43301903933	DADO CARTER SALVACATENA	1
22	ECR90025305020	VITE SR 5X20	1
23	ECRC472000110	SUPPORTO IMPUGNATURA	1
24	ECRE281000000	FASCETTA	1
25	ECR17812143230	FERMO	1

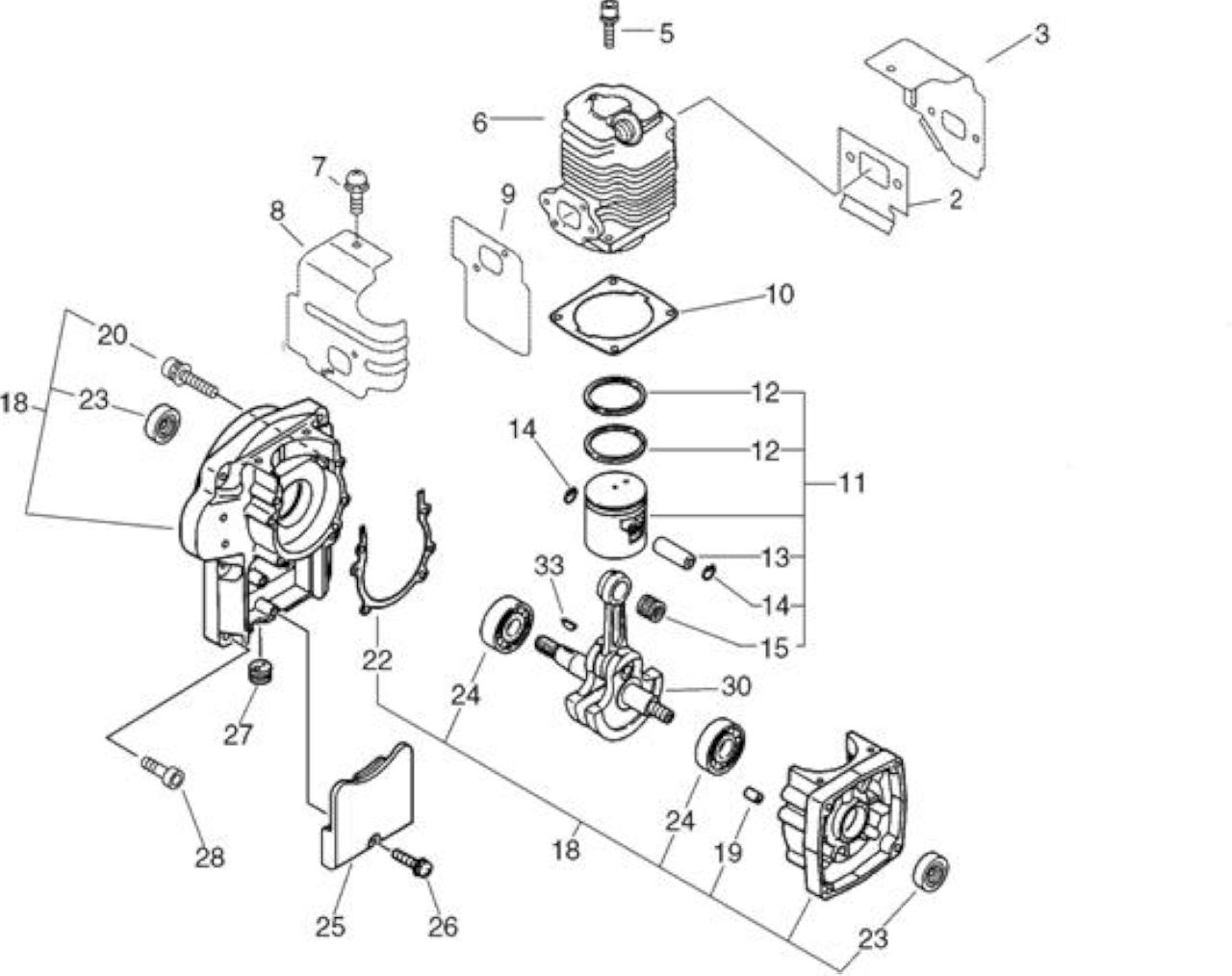

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECRV104001920	GUARNIZIONE SCARICO	1
3	ECRA160000450	*VEDI ECRA160000452 *	1
5	ECR90016205022	BULLONE BRUGOLA 5X22	4
6	ECRA130000111	CILINDRO *T.I.04-251/T.I.06-326	1
7	ECR90024205010	VITE SR 5X10	1
8	ECR10151408260	CARTER CILINDRO	1
9	ECRV103001490	*VEDI ECRV103001551 *	1
10	ECR10101006211	GUARNIZIONE CILINDRO	1
11	ECRP021038580	* VEDI ECRP021038581 *	1
12	ECR10001108360	FASCIA ELASTICA *T.I.95-535	2
13	ECR10001306210	SPINOTTO PISTONE	1
14	ECRV580000010	FERMO SPINOTTO	2
15	ECR10001212330	*VEDI ECR10001212331 *	1
18	ECRP021014700	CRANKCASE SET	1
19	ECR10021503930	*VEDI ECR90033040080 *	2
20	ECR90016205040	BULLONE BRUGOLA 5X40	4
22	ECR10024210721	GUARNIZIONE CARTER MOTORE	1
23	ECR10021300310	PARAOLIO	2
24	ECR90081036202	CUSCINETTO BB6202	2
25	ECR15912908261	PARAPOLVERE	1
26	ECR90023805018	VITE SR 5X18	1
27	ECR15111204630	GUIDA	1
28	ECR90029205025	SCREW 5*25	6
30	ECR10010006210	ALBERO MOTORE *T.I.06-326	1
33	ECR90032303014	CHIAVETTA	1

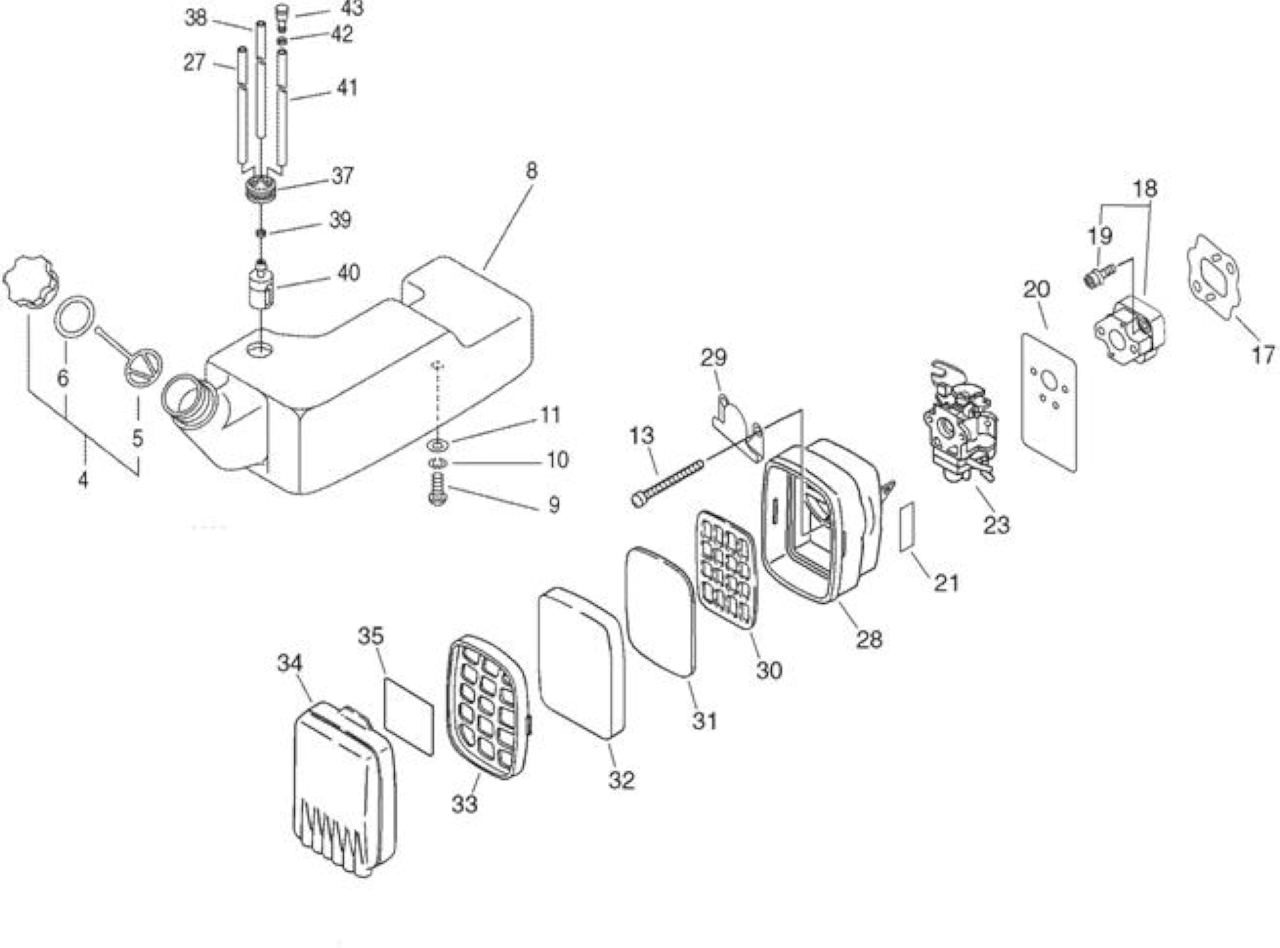

Rif.	Articolo	Descrizione	Q.tà	Nota
4	ECR13100455530	*VEDI ECRP100006640 *	1
5	ECR13105156030	MISCELATORE	1
6	ECR13101655830	*VEDI ECRV107000190 *	1
8	ECRA350001910	SERBATOIO MISCELA	1
9	ECR90022006014	SCREW +-SR 6*14	2
10	ECR90060500006	RONDELLA APERTA M6	2
11	ECR14564200760	RONDELLA MARMITTA	2
13	ECR9133105060	SCREW	2
17	ECRV103000000	GUARNIZIONE ISOL-CARBURATORE	1
18	ECRP021010211	*VEDI ECRP021010212 *	1
19	ECR90010605030	BOLT, H.S.H. 5*30	2
20	ECRV103001440	*VEDI ECRP021042690 *	1
21	ECR89012165830	LABEL, CHOKE	1
23	ECRA021003590	CARBURATORE COMPLETO PER MB 580	1
27	ECRV471000550	TUBETTO	1
28	ECRP021038090	CORPO FILTRO ARIA	1
29	ECRA244000020	PIASTRINA	1
30	ECR13031903710	GRIGLIA FILTRO ARIA	1
31	ECR13031703710	FILTRO ARIA	1
32	ECR13031002910	FILTRO ARIA	1
33	ECR13031103710	RETINA FILTRO ARIA	1
34	ECR13031310720	*VEDI ECR13031310722 *	1
35	ECR89018703710	ETICHETTA	1
37	ECR13211555930	*VEDI ECR13211555931 *	1
38	ECRV471000770	TUBO MISCELA	1
39	ECR13201326630	*VEDI ECRV490001230 *	2
40	ECR13120519831	*VEDI ECR13120519832 *	1
41	ECR13201056030	TUBETTO 3*6*110	1
42	ECR13201305060	FASCETTA	1
43	ECRA356000030	*VEDI ECRA356000031 *	1

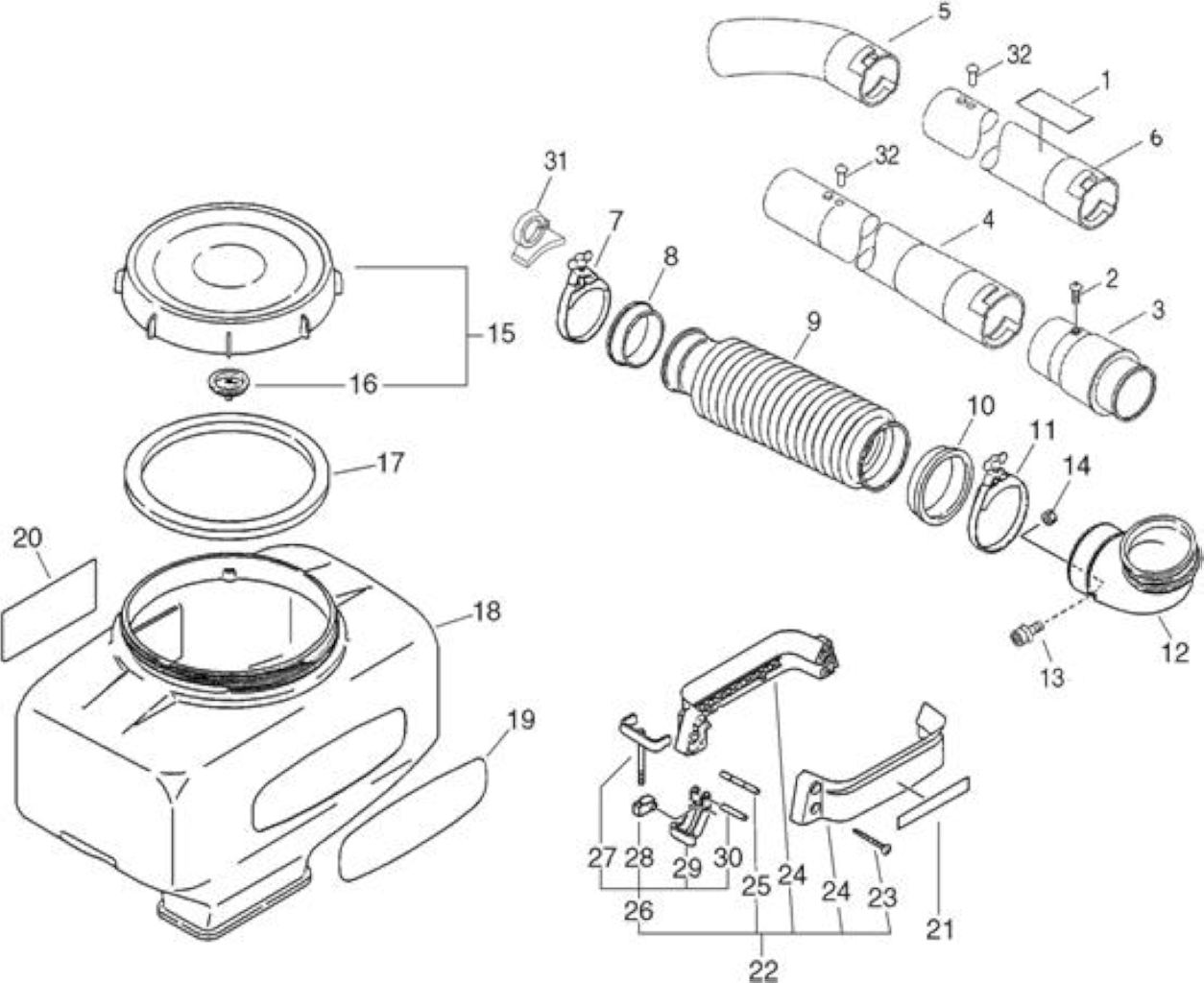

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRX524003900	LABEL	1
2	ECR90025605010	SCREW, TAPPING	1
3	ECR21000204111	TUBO GIREVOLE	1
4	ECRE165000570	TUBO SOFFIANTE	1
5	ECRE165000591	TUBO SOFFIANTE	1
6	ECRE165000580	TUBO SOFFIANTE	1
7	ECRV495000430	FASCETTA 58.7MM-82.5MM	1
8	ECR21003204110	COLLARINO TUBO	1
9	ECR21001304111	*VEDI ECR21001304112 *	1
10	ECR21003604110	COLLARINO TUBO	1
11	ECRV495000440	FASCETTA 77.8MM-101.6MM	1
12	ECR21001105510	TUBO A GOMITO	1
13	ECR90024205014	VITE SR 5X14	1
14	ECR90050000005	DADO N05	1
15	ECR25000105610	TAPPO SERBATOIO LIQUIDI	1
16	ECR25001300310	TAPPO INTERNO	1
17	ECR25001102011	GUARNIZIONE TAPPO	1
18	ECR25001708013	SERBATOIO LIQUIDI 23L. *T.I.04-250	1
19	ECRX502000440	ETICHETTA	1
20	ECR89016009461	LABEL, CAUTION	1
21	ECRX503010950	LABEL,MODEL	1
22	ECR27000006311	SUPPORTO SERBATOIO COMPLETO	1
23	ECR9114805035	BOLT HS FL TAPP	4
24	ECRE115000060	SUPPORTO SERBATOIO	2
25	ECR25091406210	SPINA SUPPORTO	2
26	ECR25090206310	SUPPORTO SERBATOIO COMPLETO	1
27	ECR25091506310	BULLONE SUPPORTO	2
28	ECR25093006210	CONNETTORE	2
29	ECR25093206210	BRACKET, TANK	2
30	ECR90033370380	PIN, STRAIGHT	2
31	ECRV491000191	*VEDI ECRC487000420 *	1
32	ECRV490001120	CLIP	3

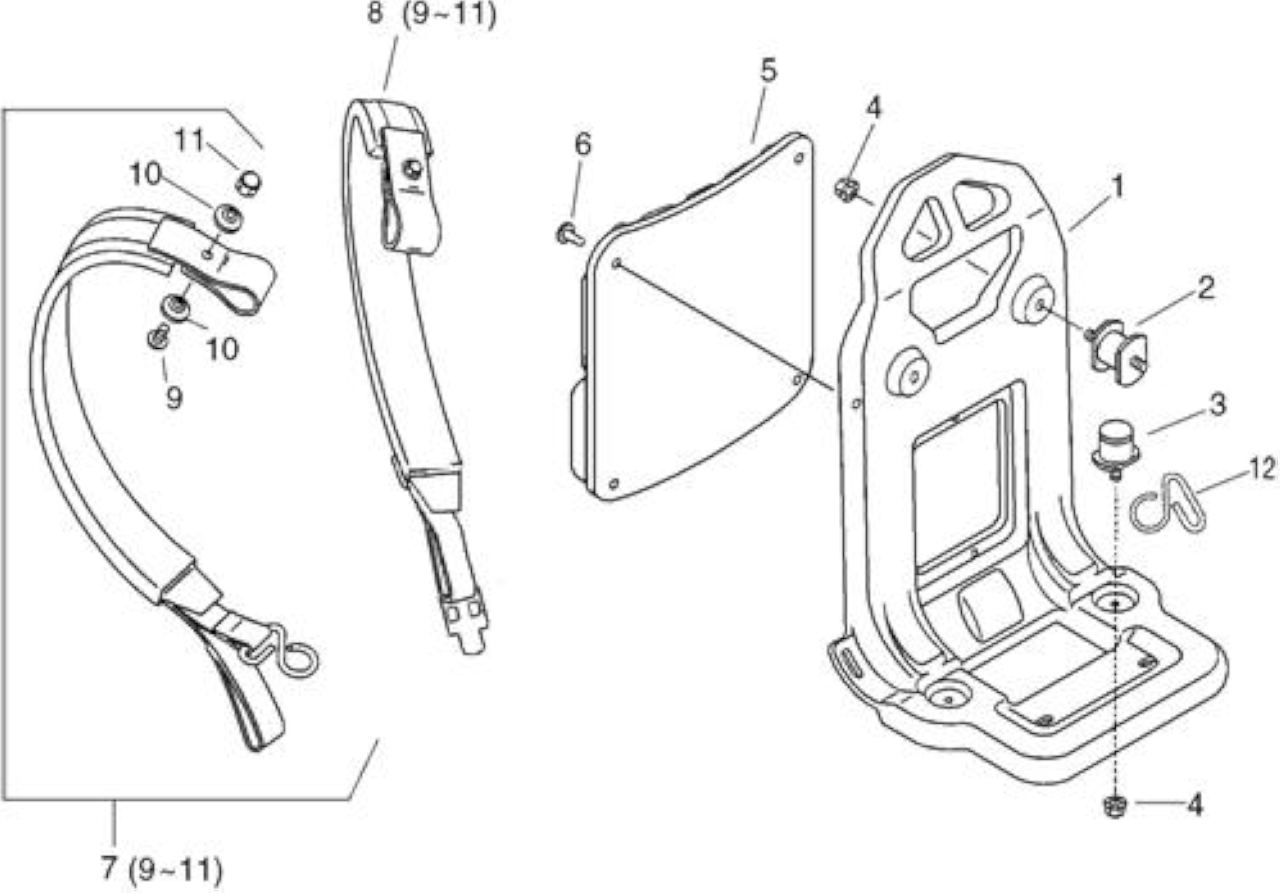

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR30001007311	*VEDI ECR30001007312 *	1
2	ECR20091006210	AMMORTIZZATORE	2
3	ECR20091603210	AMMORTIZZATORE	2
4	ECR25091606210	DADO SUPPORTO SERBATOIO	4
5	ECR30011114010	CUSCINO TELAIO	1
6	ECR30033306160	BOTTONE SCHIENALE	4
7	ECRC061000410	*VEDI ECRC061000411 *	1
8	ECRC061000420	*VEDI ECRC061000421 *	1
9	ECR90021605016	VITE SR 5X16	2
10	ECR30032803210	SPESSORE CINGHIA	4
11	ECR90056000005	DADO AUTOBLOCCANTE -05-	2
12	ECRC646000110	RING,HARNESS	1
