Coppia conica

Scatola ingranaggi, Lame

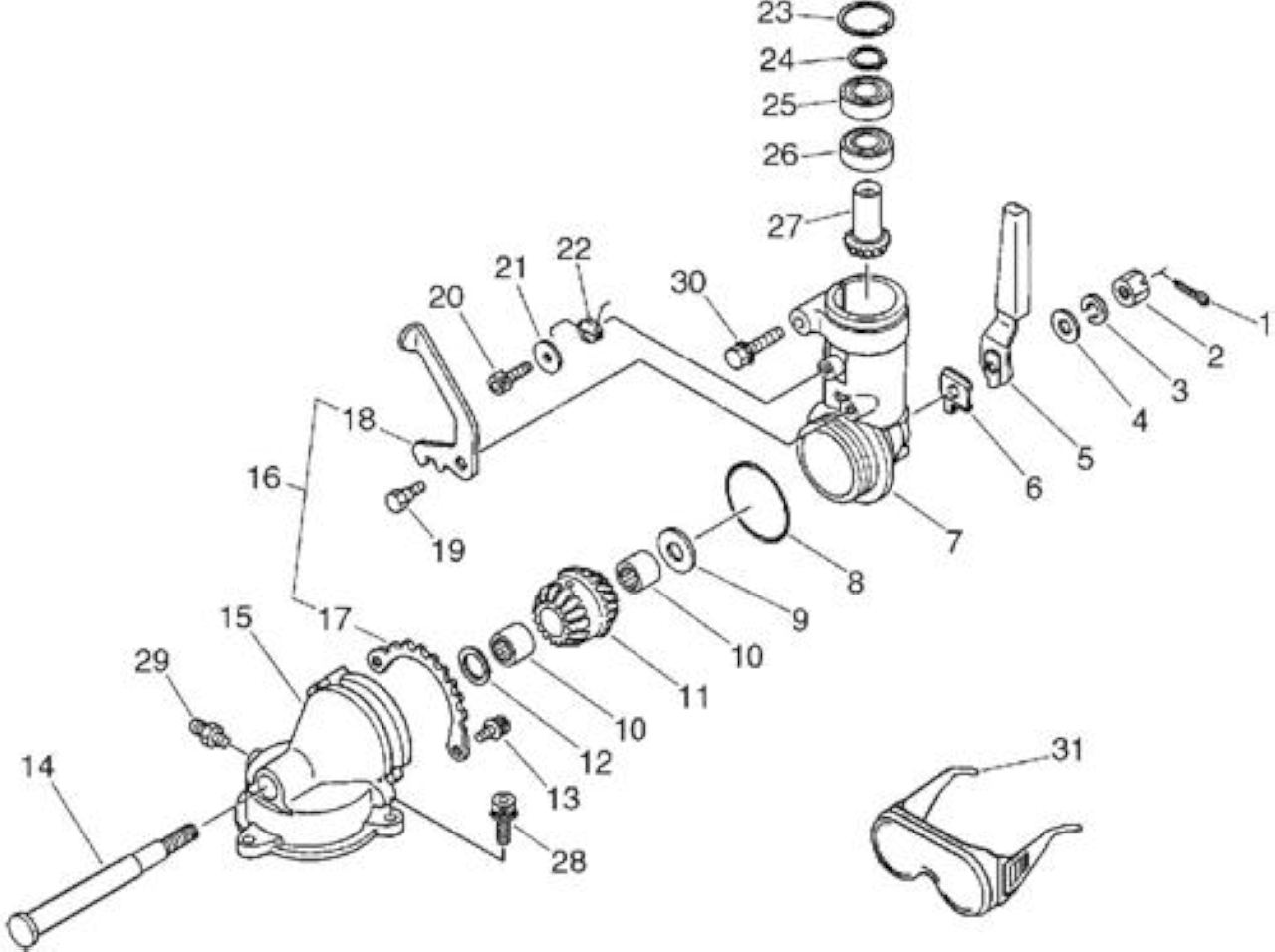

Illustrazione Coppia conica

Illustrazione Coppia conica

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90030016016	SPINOTTO 1.6*16	1
2	ECR90052900006	DADO 6	1
3	ECR90060500006	RONDELLA APERTA M6	1
4	ECR40372007350	RONDELLA	1
5	ECR19051112362	LEVA	1
6	ECR61047812361	PIASTRINA	1
7	ECR61041012361	SCATOLA INGRANAGGI	1
8	ECR90072400032	ANELLO GOMMA	1
9	ECR61035012360	RONDELLA	1
10	ECR10011311520	CUSCINETTO A RULLI	2
11	ECR61036112360	INGRANAGGIO CONICO DOPPIO	1
12	ECR61031712460	RONDELLA	1
13	ECR90016204010	BULLONE BRUGOLA 4X10	2
14	ECR61031012360	ALBERINO	1
15	ECR61043112360	SCATOLA INGRANAGGI	1
16	ECRP021000850	CREMAGLIERA C/LEVA	1
17	ECR61047012361	CREMAGLIERA	1
18	ECR61047212361	LEVA	1
19	ECR61047412360	BULLONE 5	1
20	ECR90016205014	BULLONE BRUGOLA 5X14	1
21	ECR90060300005	RONDELLA PIANA M5	1
22	ECR17801312360	MOLLA SELETTORE	1
23	ECR90070200022	FERMO CR22	1
24	ECR90070600010	FERMO WR10	1
25	ECR90085806900	CUSCINETTO BB6900Z	1
26	ECR90085506900	CUSCINETTO BB6900	1
27	ECRV651000070	PIGNONE COPPIA CONICA MILLERIGHE	1
28	ECR90016205018	BULLONE BRUGOLA 5X18	3
29	ECR88011010860	UGELLO GRASSO	1
30	ECR90014205035	BOLT 5*35 (W/W,SW)	1

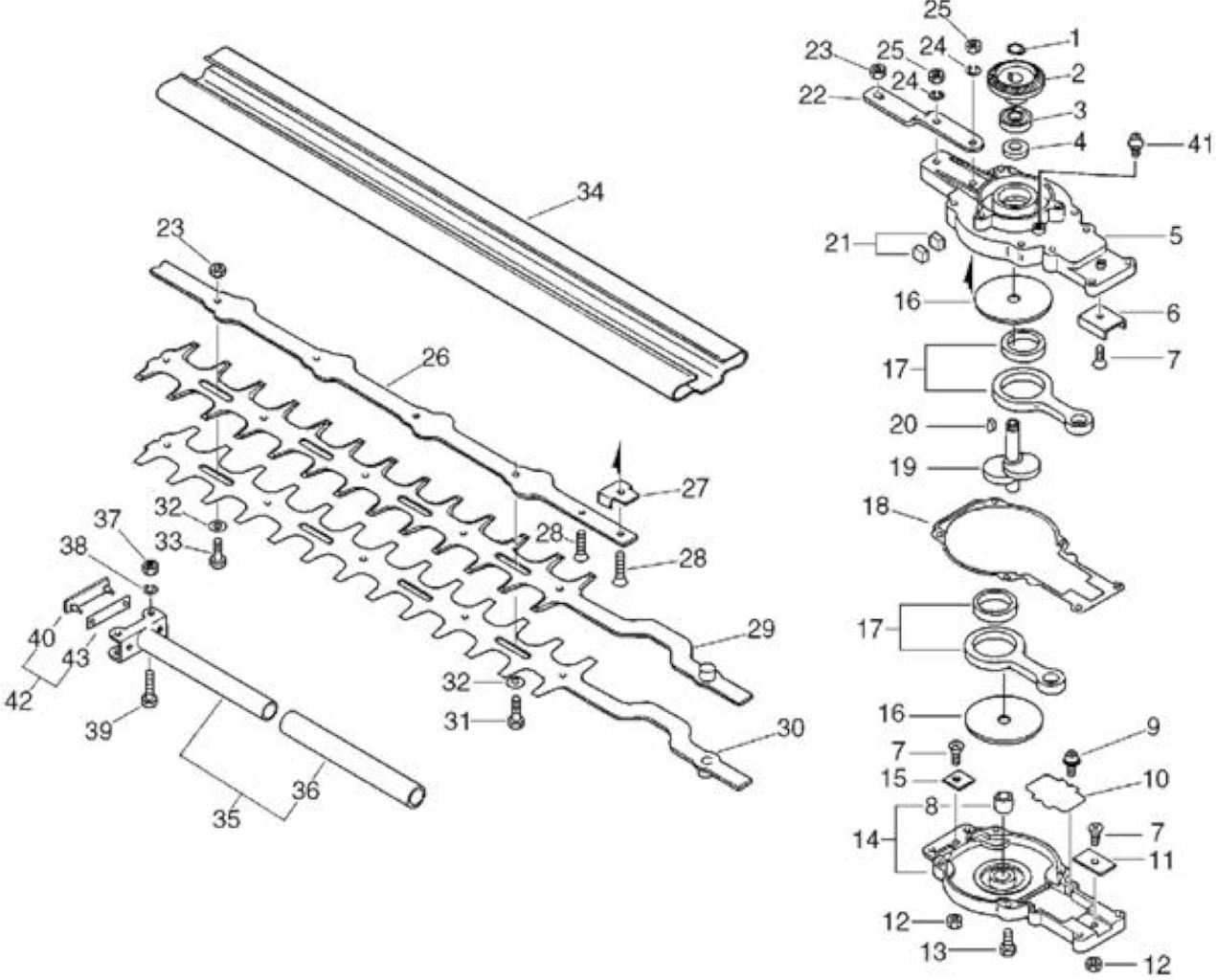

Illustrazione Scatola ingranaggi, Lame

ECR69911012360

Illustrazione Scatola ingranaggi, Lame

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90070100010	FERMO CS10	1
2	ECR61031212360	INGRANAGGIO LAME	1
3	ECR90080006000	CUSCINETTO BB6000	1
4	ECR10021305930	PARAOLIO	1
5	ECR61042012361	CARTER BIELLA SUP.	1
6	ECR61044154030	GUIDA	1
7	ECR90021204008	VITE SF 5X8	3
9	ECR90024203006	SCREW 3*6	4
10	ECR61042454030	PIASTRINA	2
11	ECR61044754030	PIASTRINA	1
12	ECR90050000004	DADO N04	2
13	ECR90014205020	BULLONE 5X20 C/RONDELLE	4
14	ECR61040954031	CARTER BIELLA INF.	1
8	ECR16061605410	BOCCOLA	1
15	ECR61045054030	PIASTRINA	1
16	ECR61046254030	RONDELLA	2
17	ECR61080554030	BIELLA	2
18	ECRV110000000	GUARNIZIONE CORPO TESTINA	1
19	ECR61034412360	CAMMA	1
20	ECR61032502730	CHIAVELLA	1
21	ECR61042654030	FELTRINO	2
22	ECRX425000080	*VEDI ECR69911012360 *	1	SOSTITUITO DA
22	ECR69911012360	SUPPORTO LAME	1
23	ECR43302206460	DADO LAMA *T.I.12-494	4
24	ECR90060500005	RONDELLA APERTA M5	2
25	ECR90050000005	DADO N05	2
26	ECRX425000070	*VEDI ECR69911712360 *	1	SOSTITUITO DA
26	ECR69911712360	SUPPORTO LAME	1	ECR69911712360
27	ECR61044054030	PIASTRINA SUPPORTO LAME	1
28	ECR90021205020	VITE SF 5X20	2
29	ECRX411000120	*VEDI ECRX411000490 *	1	SOSTITUITO DA
29	ECRX411000290	*VEDI ECRX411000490 *	1	ECRX411000290
30	ECRX411000130	*VEDI ECRX411000500 *	1	SOSTITUITO DA
30	ECRX411000300	*VEDI ECRX411000500 *	1	ECRX411000300
31	ECR69911507760	BULLONE BARRA FALCIANTE	1
32	ECR69911804560	RONDELLA BARRA	4
33	ECR69911504560	BULLONE BARRA FALCIANTE	3
34	ECR89852312360	SCABBARD, BLADE	1
35	ECR35130512360	IMPUGNATURA POSTERIORE	1
36	ECR35131512360	GOMMA IMPUGNATURA	1
37	ECR90050000005	DADO N05	2
38	ECR90060500005	RONDELLA APERTA M5	2
39	ECR90014205025	BULLONE 5X25 C/RONDELLE	2
41	ECR88011010860	UGELLO GRASSO	1
42	ECRV150000310	*VEDI ECRV150000311 *	1	SOSTITUITO DA

ECRV150000311

Illustrazione Scatola ingranaggi, Lame

Rif. Articolo Descrizione Q.tà Nota

40 ECR61042612361 *VEDI ECR61042612362 * 1 SOSTITUITO DA

42 ECRV150000311 GOMMINO 1

40 ECR61042612362 TENUTA

1 ECR61042612362
