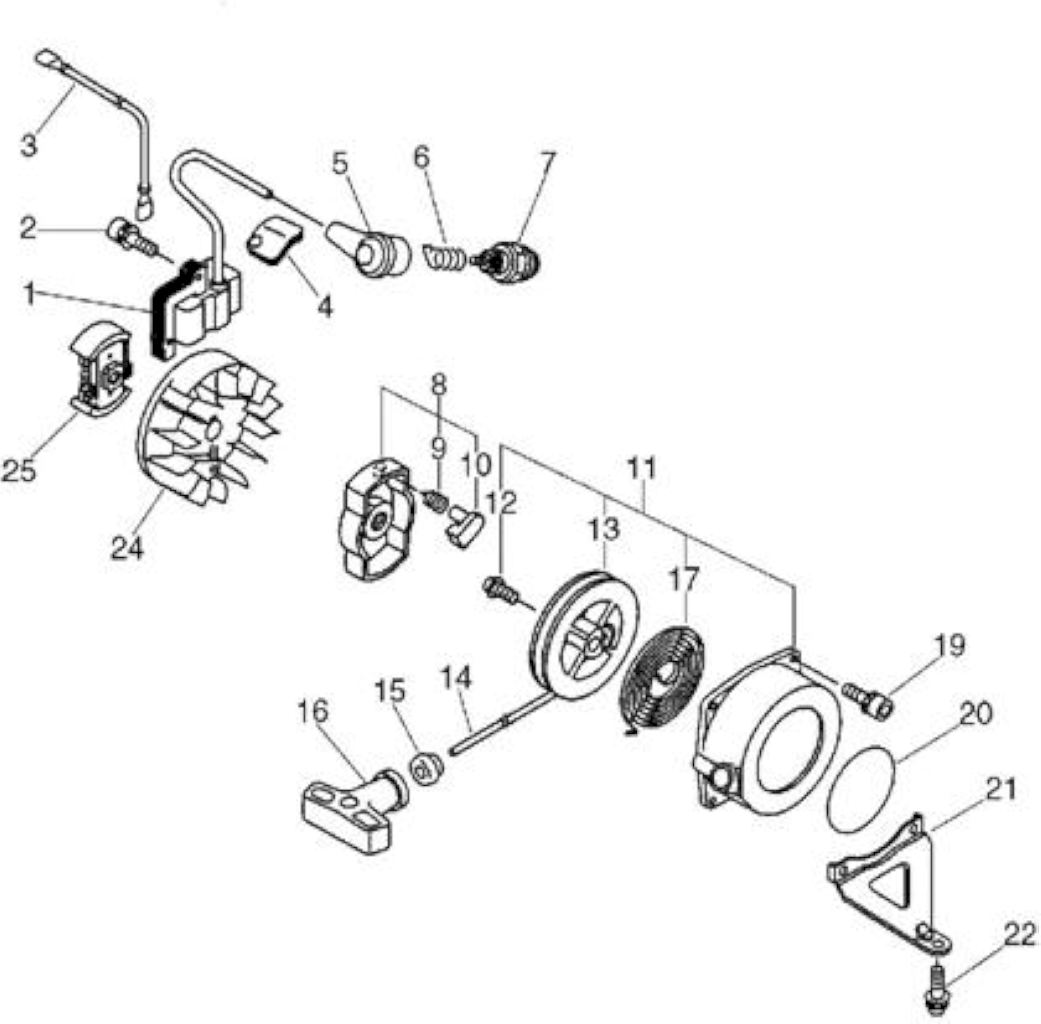

Avviamento, Frizione, Bobina (da matr.36002551 e successivi) Avviamento, Frizione, Bobina (fino a matr.36002550 e precedenti) Carburatore

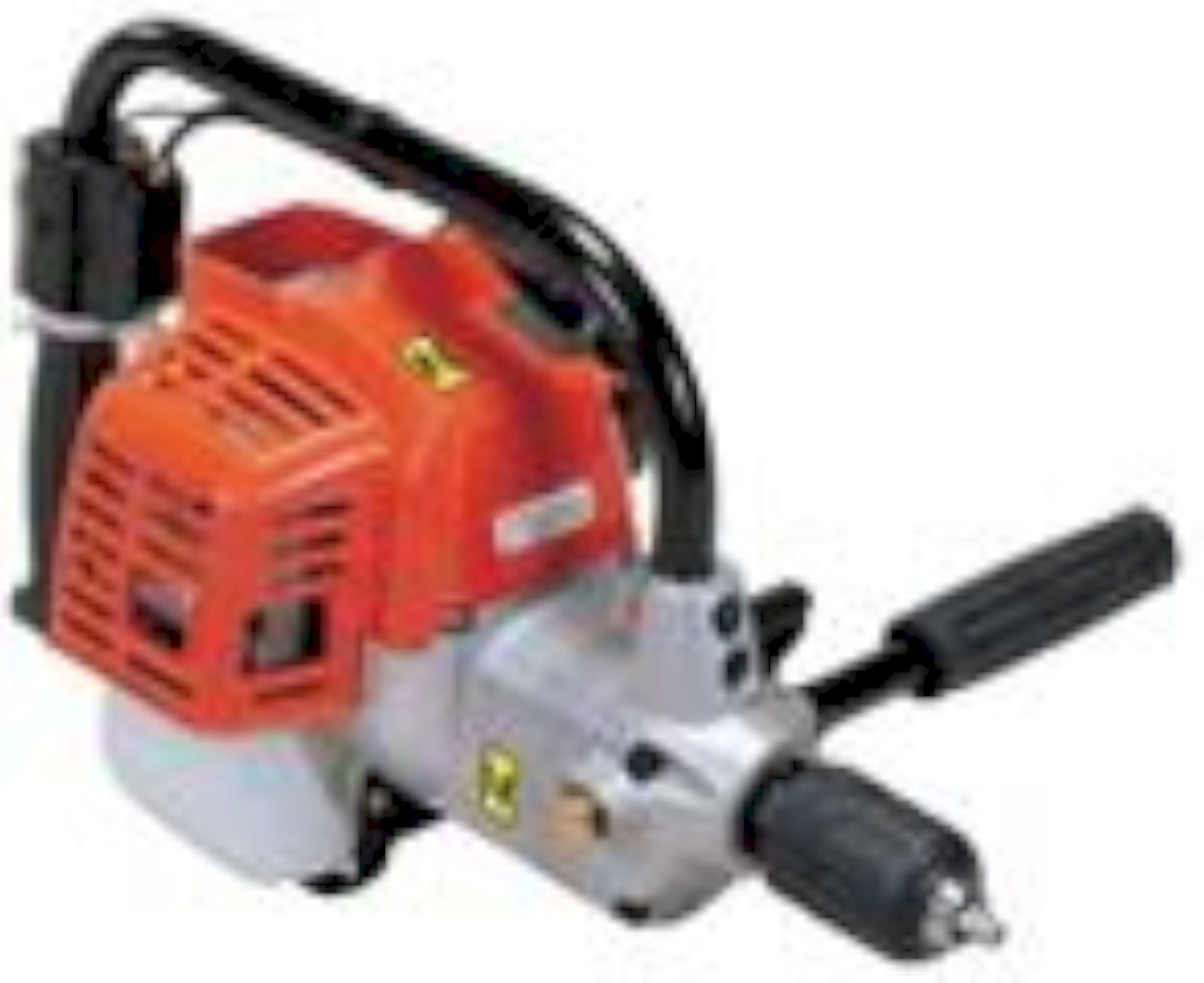

Informazioni tecniche
CILINDRATA	23,6
POTENZA	0,7 (0,95)
PESO	4,7
SERBATOIO MIX	450
RAPPORTO RIDUZIONE GIRI	17,1

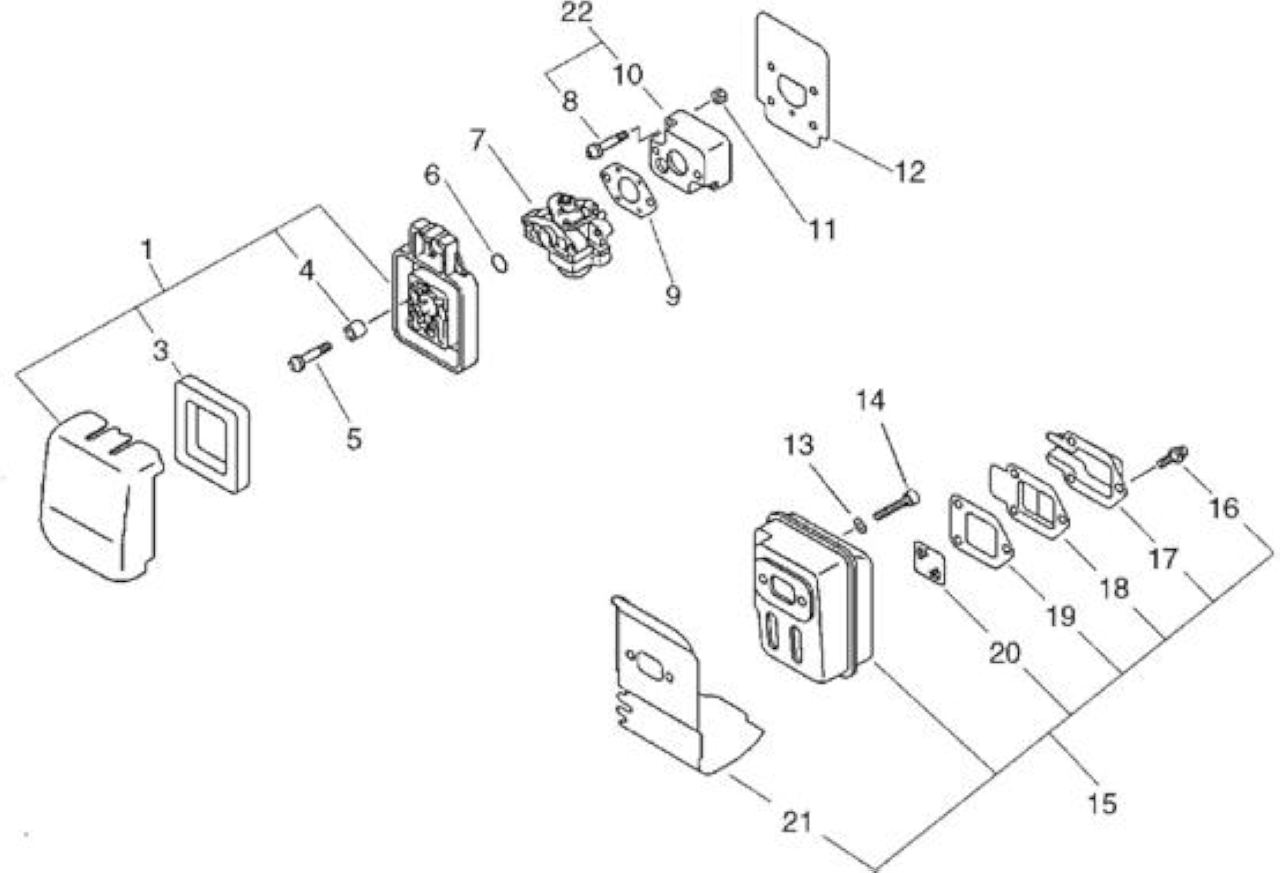

Filtro aria , Marmitta (da matr.36003151 e successivi)

Filtro aria , Marmitta (fino a matr.36003150 e precedenti) Impugnatura

Motore (da matr.360025501 e successivi) Motore (fino a matr.36002550 e precedenti)

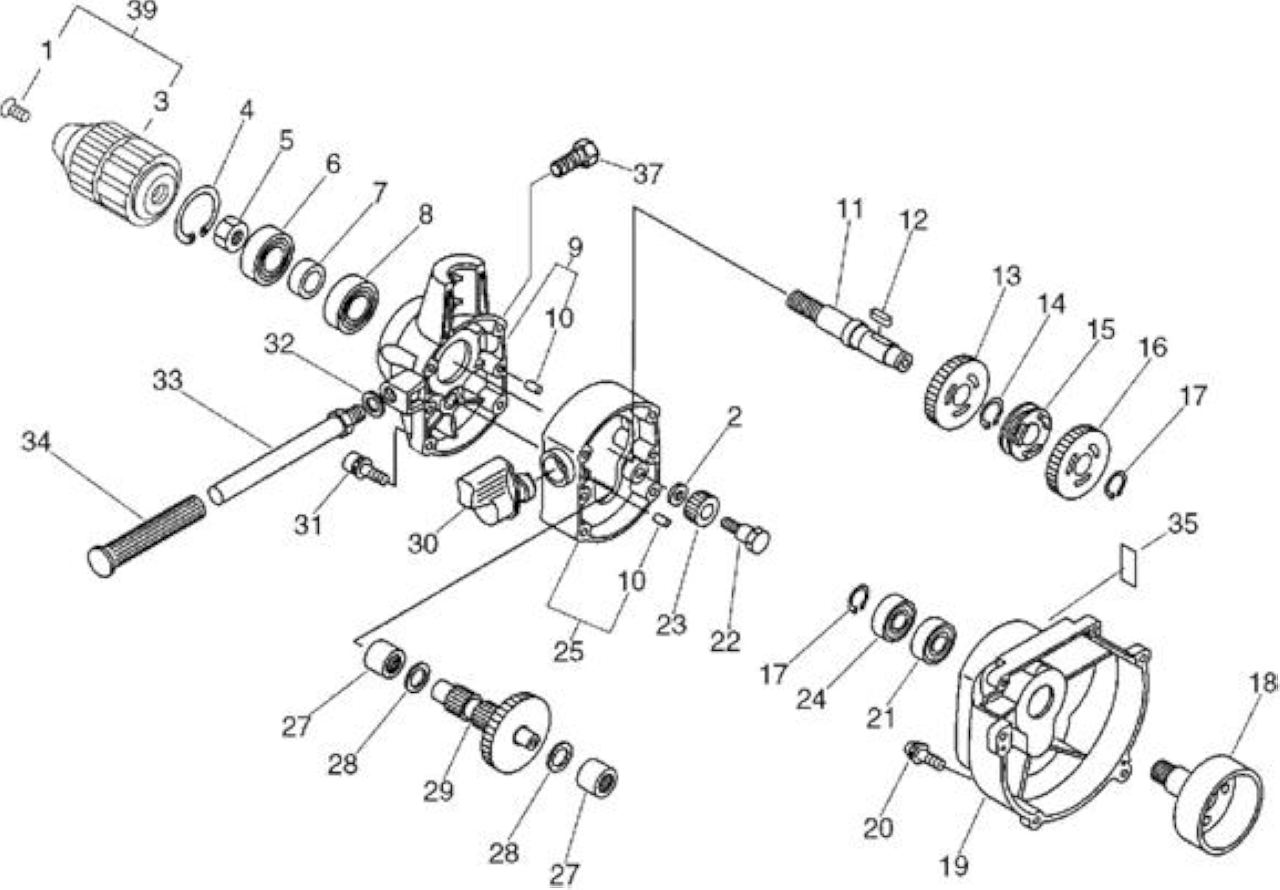

Scatola ingranaggi, Mandrino (da matr.36002551 e successivi) Scatola ingranaggi, Mandrino (fino a matr.36002550 e precedenti) Serbatoio

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR15660152130	* VEDI ECR15660152131 *	1
2	ECR90016204022	BULLONE BRUGOLA 4X22	2
3	ECR16201052830	LEAD, GROUND	1
4	ECR15011242030	GUIDA IN GOMMA	1
5	ECR15901201620	CAPPUCCIO CANDELA	1
6	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1
8	ECR17720244331	*VEDI ECR17720212220 *	1
9	ECR17723412220	MOLLA DI RITORNO	1
10	ECR17721844330	GANCIO AVVIAMENTO	1
11	ECR17720042033	AVVIAMENTO COMPLETO	1
12	ECR17723644330	VITE	1
13	ECR17721544430	AVVOLGIFUNE	1
15	ECR17722742030	*VEDI ECRP022045770 *	1
16	ECR17722806530	IMPUGNATURA AVVIAMENTO	1
17	ECR17722042030	* VEDI ECRP022019680 *	1
19	ECR90016204016	BULLONE BRUGOLA 4X16	4
20	ECR89011849130	ETICHETTA	1	SOSTITUITO DA
20	ECRX502000330	ETICHETTA 1 ECRX502000330
21	ECR35101105560	SUPPORTO IMPUGNATURA 1
22	ECR90024205016	VITE SR 5X16 1
24	ECR15680144731	VOLANO *T.I.98-624 1

25 ECR17500056831 FRIZIONE COMPLETA 1

*T.I.21-720

ECR17723412220

Rif.	Articolo	Descrizione Q.tà	Nota
1	ECR15660152130	* VEDI ECR15660152131 * 1
2	ECR90016204022	BULLONE BRUGOLA 4X22 2
3	ECR16201052830	LEAD, GROUND 1
4	ECR15011242030	GUIDA IN GOMMA 1
5	ECR15901201620	CAPPUCCIO CANDELA 1
6	ECR15901103432	MOLLA CAPPUCCIO CANDELA 1
8	ECR17720244330	*VEDI ECR17720212220 * 1
9	ECR17723442030	*VEDI ECR17723412220 * 1	SOSTITUITO DA
9	ECR17723412220	MOLLA DI RITORNO 1
10	ECR17721844330	GANCIO AVVIAMENTO 1
11	ECR17720042033	AVVIAMENTO COMPLETO 1
12	ECR17723644330	VITE 1
13	ECR17721544430	AVVOLGIFUNE 1
15	ECR17722742030	*VEDI ECRP022045770 * 1
16	ECR17722806530	IMPUGNATURA AVVIAMENTO 1
17	ECR17722042030	* VEDI ECRP022019680 * 1
19	ECR90016204016	BULLONE BRUGOLA 4X16 4
20	ECR89011844330	*VEDI ECR89011849130 * 1	SOSTITUITO DA
20	ECR89011849130	ETICHETTA 1	SOSTITUITO DA
21	ECR35101105560	SUPPORTO IMPUGNATURA 1	ECRX502002430
22	ECR90024205016	VITE SR 5X16 1
24	ECR15680112360	*VEDI ECR15680144731 * 1	SOSTITUITO DA
24	ECR15680144731	VOLANO *T.I.98-624 1

ECR89011849130

ECR15680144731

ECR17500056831

25 ECR17500056830 * VEDI ECR17500056831 * 1 SOSTITUITO DA

ECRP003000090

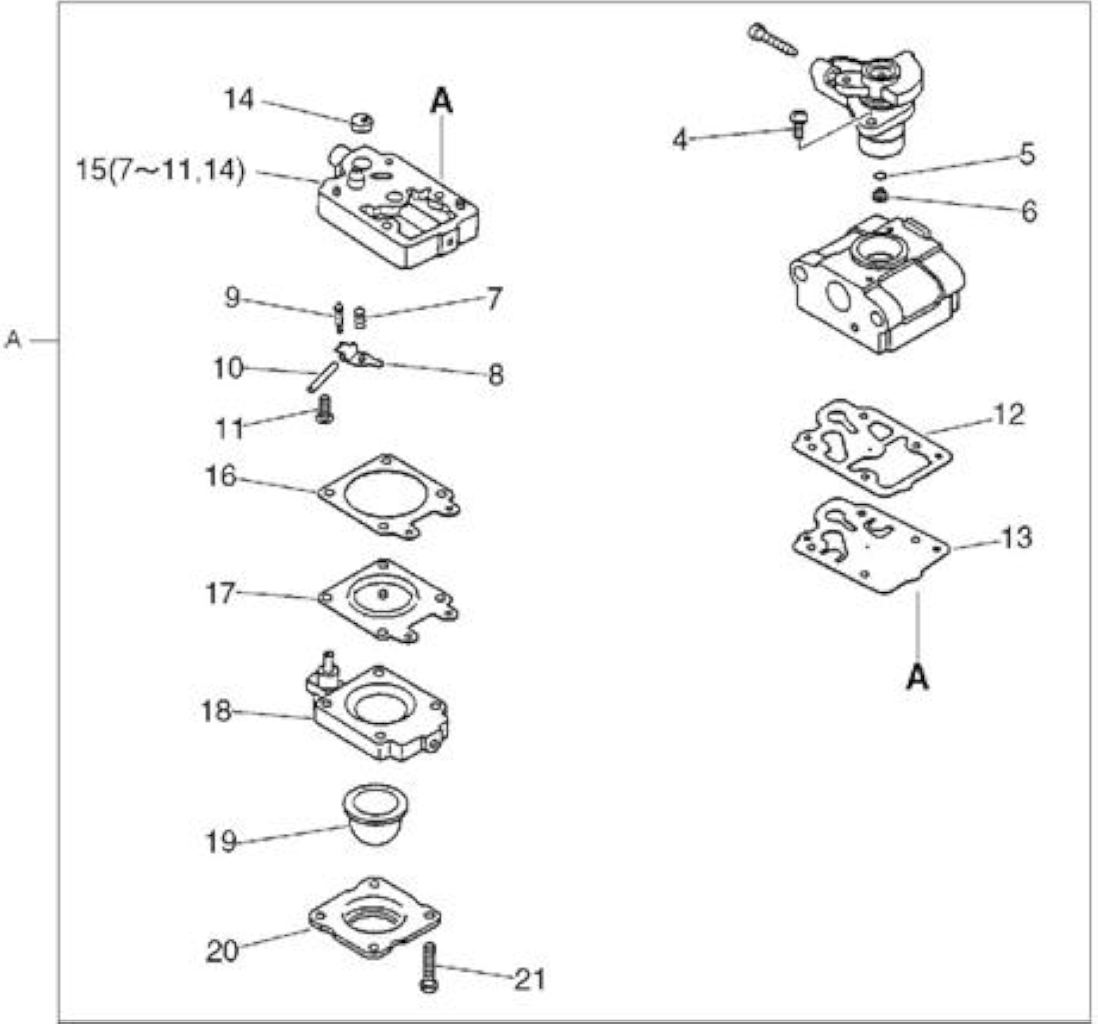

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECR12300021360	*VEDI ECR12300021361 *	1	SOSTITUITO DA
A	ECR12300021361	CARBURATORE WYL-56	1	ECR12300021361
4	ECR12311444330	VITE SUPPORTO	2
5	ECR12318305960	ANELLO GOMMA	1
6	ECR12318444330	GETTO 37	1
15	ECR12317905560	CORPO POMPA COMPLETO	1
7	ECR12312205560	MOLLA BILANCIERE	1
8	ECR12312303930	BILANCIERE	1
9	ECR12313719830	SPILLO CARBURATORE	1
10	ECR12313803930	SPINOTTO	1
11	ECR12313905560	VITE BILANCIERE	1
14	ECR12312610631	FILTRO CARBURATORE	1
12	ECR12312540630	GUARNIZIONE MEMBRANA	1
13	ECR12311240630	MEMBRANA POMPANTE	1
16	ECR12314005560	GUARNIZIONE MEMBRANA	1
17	ECR12314103930	MEMBRANA CON DISCO	1	SOSTITUITO DA
17	ECRP003000090	MEMBRANA CON DISCO	1
18	ECR12318005560	BASE POMPA	1
19	ECR12318140630	PRIMER	1
20	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
21	ECR12311005560	SCREW, PUMP COVER	4

SUCCESSIVE

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR13030045130	FILTRO ARIA COMPLETO	1
3	ECR13031044330	FILTRO ARIA	1
4	ECR13032744330	BOCCOLA CARBURATORE, FILTRO	2
5	ECR90024205064	VITE SR 5X64	2
6	ECR90072000015	ANELLO GOMMA P-15	1
7	ECR12300021361	CARBURATORE WYL-56	1
9	ECR13001044431	GUARNIZIONE ISOLATORE	1
11	ECR90050000005	DADO N05	2
12	ECR13001042032	GUARNIZIONE	1
13	ECR90060000005	RONDELLA PIANA M5	2
14	ECR90010505055	BULLONE BRUGOLA 5X55	2
15	ECR14580021361	MUFFLER ASY (SAM)	1
16	ECR90024204010	VITE SR 4X10	3
17	ECR14588321361	GUIDE, EXHAUST	1
18	ECR14587642030	COPRI MARMITTA	1
19	ECR14586642031	GUARNIZIONE COPRI MARMITTA	1
20	ECR14586240630	RETINA MARMITTA	1
21	ECR14551044331	GUARNIZIONE MARMITTA	1
22	ECRP021015350	KIT ISOLATORE	1	MATR.36003151 E
8	ECR90024205022	VITE SR 5X22	2	SUCCESSIVE MATR.36003151 E
10	ECR13001744331	*VEDI ECRP021015350 *	1	MATR.36003151 E
				SUCCESSIVE

SUCCESSIVE

ECR12300021361

PRECEDENTI

PRECEDENTI

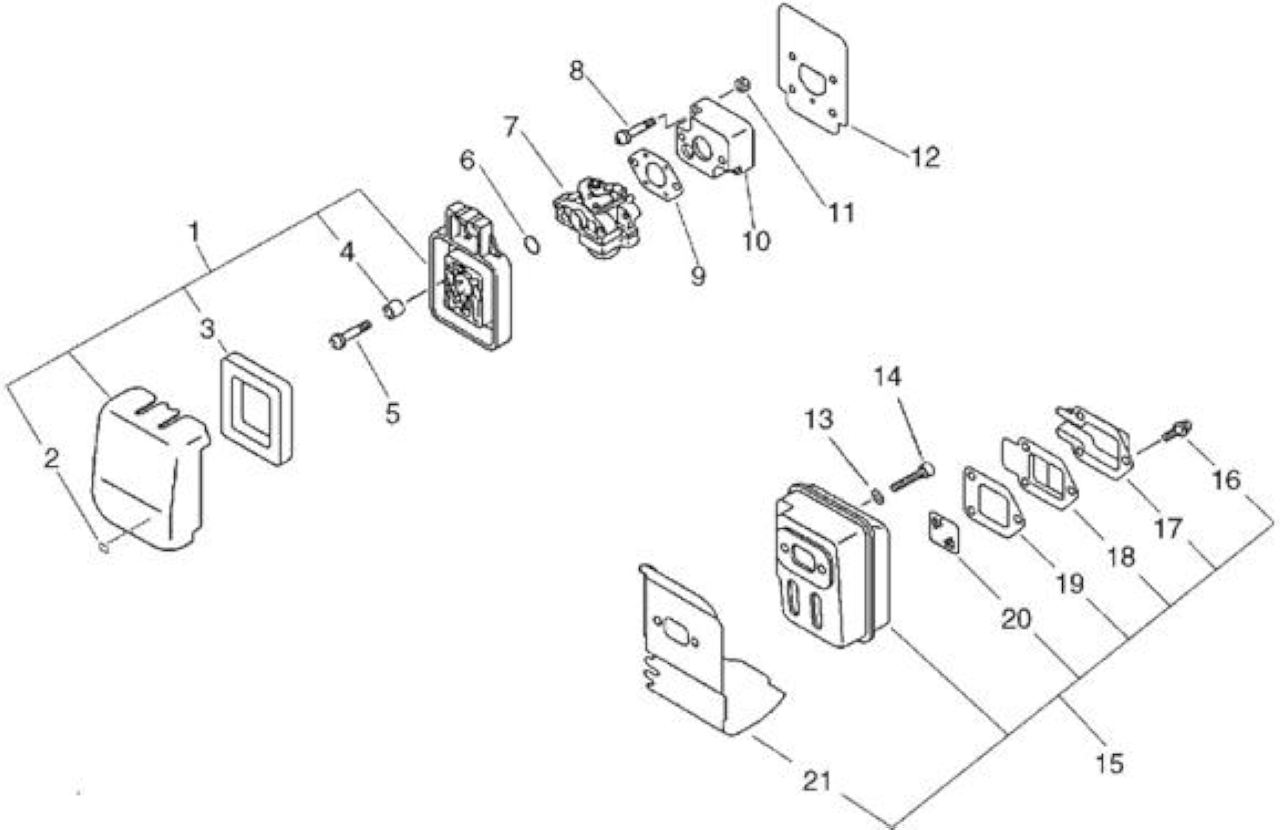

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR13030020960	FILTRO ARIA COMPLETO	1	MATR.36001100 E
1	ECR13030045130	FILTRO ARIA COMPLETO	1	PRECEDENTI MATR.36001101 E
2	ECR89099120960	LABEL	1
3	ECR13031044330	FILTRO ARIA	1
4	ECR13032744330	BOCCOLA CARBURATORE, FILTRO	2
5	ECR90024205064	VITE SR 5X64	2
6	ECR90072000015	ANELLO GOMMA P-15	1
7	ECR12300021360	*VEDI ECR12300021361 *	1	SOSTITUITO DA
7	ECR12300021361	CARBURATORE WYL-56	1
8	ECR90024205020	VITE SR 5X20	2	MATR.36003150 E
9	ECR13001044431	GUARNIZIONE ISOLATORE	1
10	ECR13001744330	*VEDI ECRP021015350 *	1	MATR.36003150 E
11	ECR90050000005	DADO N05	2
12	ECR13001042032	GUARNIZIONE	1
13	ECR90060000005	RONDELLA PIANA M5	2
14	ECR90010505055	BULLONE BRUGOLA 5X55	2
15	ECR14580221360	*VEDI ECR14580021361 *	1	SOSTITUITO DA
15	ECR14580021361	MUFFLER ASY (SAM)	1	ECR14580021361
16 ECR90024204010 VITE SR 4X10 3

17 ECR14588321361 GUIDE, EXHAUST 1

17 ECR14586342030 SUPPORTO 1

19 ECR14586642031 GUARNIZIONE COPRI MARMITTA 1

18 ECR14587642030 COPRI MARMITTA 1

20 ECR14586240630 RETINA MARMITTA 1

ECR17802401261

ECR35131527931

PRECEDENTI

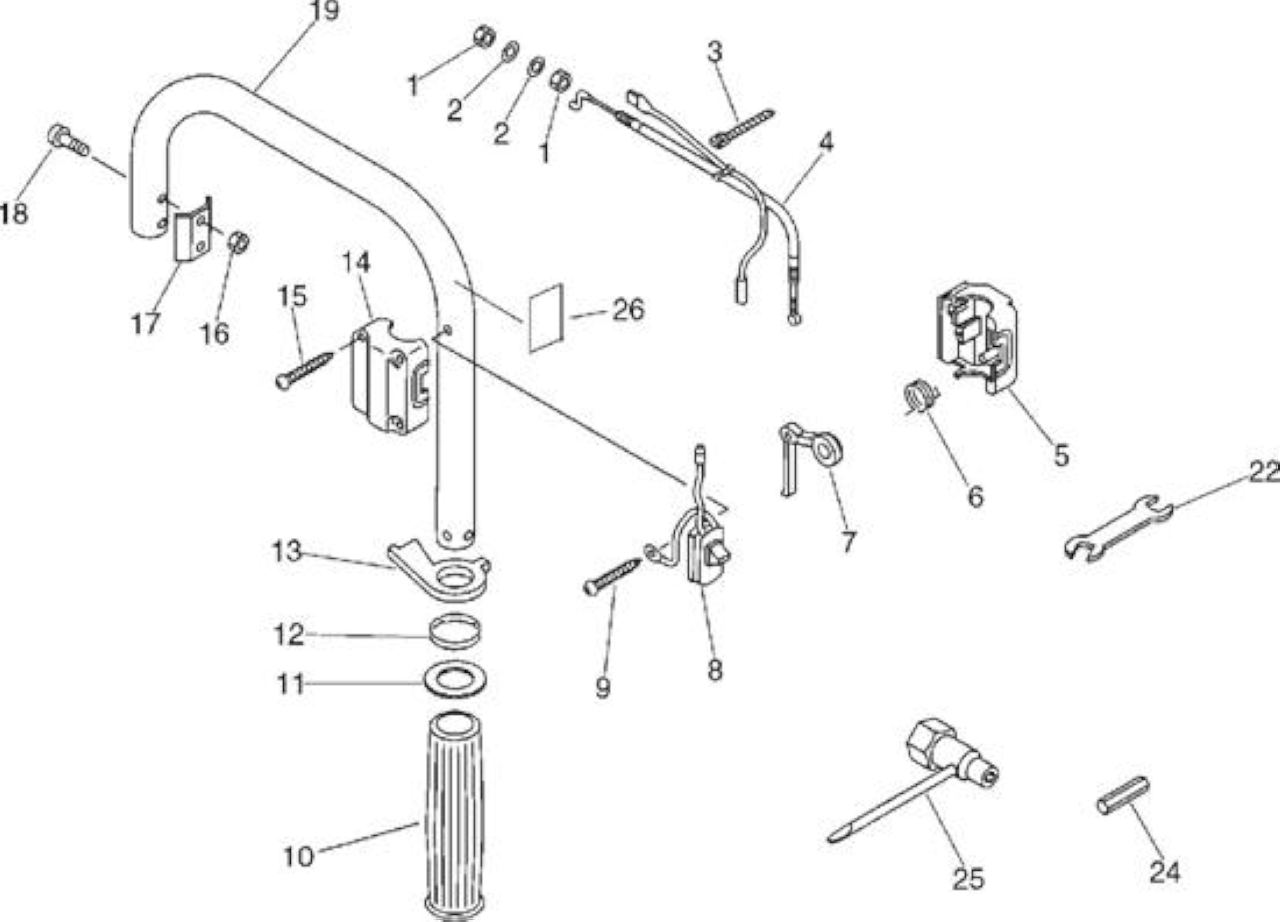

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90050200006	DADO 3N06	2
2	ECR90060000006	RONDELLA PIANA M6	2
3	ECR17812108550	FASCETTA FERMA TUBO	1	SOSTITUITO DA
3	ECR17812156030	BAND	1	ECR17812156030
4	ECR17810009060	*VEDI ECR17810009061 *	1	SOSTITUITO DA
5	ECR17802401260	*VEDI ECR17802401261 *	1	ECR17810009061 SOSTITUITO DA
5	ECR17802401261	SUPPORTO ACCELERATORE	1
6	ECR17804301260	MOLLA DI RITORNO	1
7	ECR17801007660	GRILLETTO ACCELERATORE	1
8	ECR16340004460	INTERRUTTORE COMPLETO	1
9	ECR90024504030	VITE SR 4X30	1
10	ECR35131527930	*VEDI ECR35131527931 *	1	SOSTITUITO DA
11	ECR17807002060	*VEDI ECR17807002061 *	1	SOSTITUITO DA
11	ECR17807002061	SPESSORE	1	ECR17807002061
12	ECR17801302060	MOLLA FERMO ACCELERATORE	1
13	ECR17801202061	FERMO ACCELERATORE	1
14	ECR17805201260	*VEDI ECR17805201261 *	1	SOSTITUITO DA
14	ECR17805201261	SUPPORTO ACCELERATORE	1	ECR17805201261
15	ECR90024504025	VITE SR 4X25	4
16	ECR90056000005	DADO AUTOBLOCCANTE -05-	2
17	ECR35164105560	FASCETTA	1
18	ECR90016205035	BULLONE BRUGOLA 5X35	2
19	ECR35130520960	IMPUGNATURA	1
26	ECR89015739130	*VEDI ECR89015739131 *	1	MATR.36001800 E

ECRX505002430

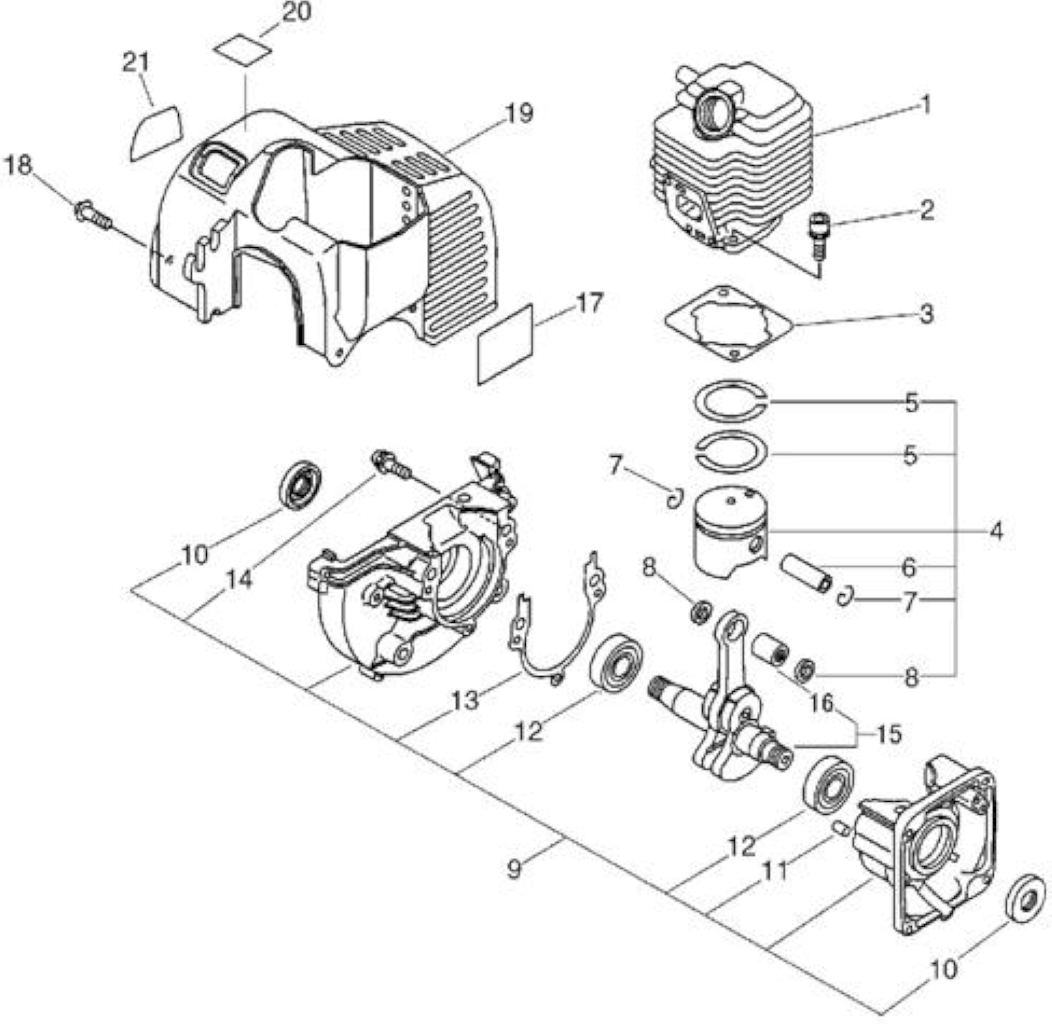

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR10101108961	CILINDRO	1
2	ECR90016205022	BULLONE BRUGOLA 5X22	2
3	ECR10101044332	GUARNIZIONE CILINDRO	1
4	ECR10000009563	*VEDI ECR10000052130 *	1
5	ECR10001109560	FASCIA ELASTICA	2
6	ECR10001311520	SPINOTTO PISTONE	1
7	ECR10001504630	FERMO SPINOTTO	2
8	ECR10001411520	DISTANZIALE SPINOTTO	2
9	ECR10020452132	*VEDI ECR10020452133 *	1
10	ECR10021242031	PARAOLIO	2
11	ECR10021503930	*VEDI ECR90033040080 *	2
12	ECR9403536201	CUSCINETTO BB6201/C3	2
13	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
14	ECR90016205028	BULLONE BRUGOLA 5X28	3
15	ECRA011000101	*VEDI ECRA011001410 *	1
16	ECRV553000010	CUSCINETTO DI BIELLA	1
17	ECR89031024360	LABEL, MODEL	1	SOSTITUITO DA
17	ECRX503008980	LABEL,MODEL	1	ECRX503008980
18	ECR90024204012	VITE SR 4X12	2
19	ECR10151424360	CARTER CILINDRO	1
20	ECRX505002310	ETICHETTA	1
21	ECRX547000200	LABEL,ECHO	1	SOSTITUITO DA
21	ECRX505002430	LABEL,CAUTION	1

ECR10020452132

ECR10021242031

ECRA011000101

ECRV553000010

ECRX503008980

ECRX505002310

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR10101108961	CILINDRO	1
2	ECR90016205022	BULLONE BRUGOLA 5X22	2
3	ECR10101044332	GUARNIZIONE CILINDRO	1
4	ECR10000009563	*VEDI ECR10000052130 *	1
5	ECR10001109560	FASCIA ELASTICA	2
6	ECR10001311520	SPINOTTO PISTONE	1
7	ECR10001504630	FERMO SPINOTTO	2
8	ECR10001411520	DISTANZIALE SPINOTTO	2
9	ECR10020452130	*VEDI ECR10020452131 *	1	SOSTITUITO DA
9	ECR10020452131	*VEDI ECR10020452132 *	1	ECR10020452132 SOSTITUITO DA
9	ECR10020452132	*VEDI ECR10020452133 *	1
10	ECR10021242030	*VEDI ECR10021242031 *	2	SOSTITUITO DA
10	ECR10021242031	PARAOLIO	2
11	ECR10021503930	*VEDI ECR90033040080 *	2
12	ECR90081036201	*VEDI ECR9403536201 *	2	SOSTITUITO DA
12	ECR9403536201	CUSCINETTO BB6201/C3	2	ECR9403536201
13 ECR10024242030 GUARNIZIONE CARTER MOTORE 1
14	ECR90016205028	BULLONE BRUGOLA 5X28	3
15	ECR10010044732	*VEDI ECR10010044733 *	1	SOSTITUITO DA
15	ECRA011000100	*VEDI ECRA011000101 *	1	ECRA011000101 SOSTITUITO DA
15	ECRA011000101	*VEDI ECRA011001410 *	1
16	ECR10001251230	*VEDI ECRV553000030 *	1	SOSTITUITO DA
16	ECRV553000010	CUSCINETTO DI BIELLA	1
17	ECR89031024360	LABEL, MODEL	1	SOSTITUITO DA
18	ECR90024204012	VITE SR 4X12	2
19	ECR10151424360	CARTER CILINDRO	1
20	ECR89016020960	*VEDI ECR89016006361 *	1	SOSTITUITO DA
20	ECR89016006361	*VEDI ECRX505002310 *	1	ECR89016006361 SOSTITUITO DA
21	ECRX547000200	LABEL,ECHO	1	DA MATR.36001501 A
				36002851

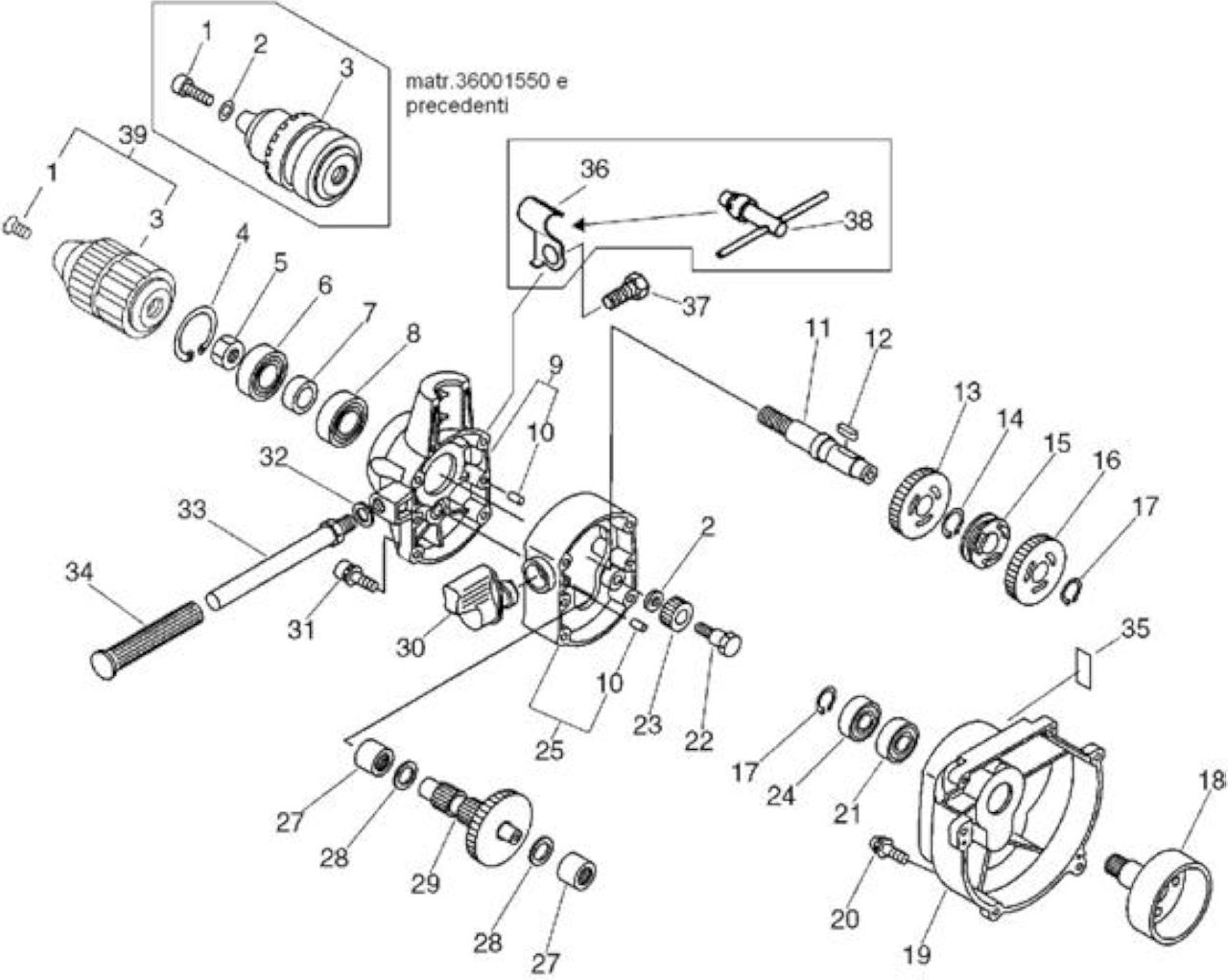

Rif.	Articolo	Descrizione	Q.tà	Nota
39	ECRP021009880	* VEDI ECR60405105560 *	1
1	ECR9110306020	BULLONE HSH	1
3	ECRX460000000	MANDRINO AUTOSERRANTE	1
2	ECR17501404630	RONDELLA FRIZIONE	1
4	ECR90070200032	FERMO CR32	1
5	ECR22431920960	NUT, 12	1
6	ECR90080206002	CUSCINETTO BB6002	1
7	ECR60404405560	SPESSORE	1
8	ECR90080036002	CUSCINETTO BB6002/C3	1
9	ECR60430520960	SCATOLA INGRANAGGI	1
10	ECR10021503930	*VEDI ECR90033040080 *	2
11	ECR60602120960	ALBERINO	1
12	ECR90032504016	CHIAVELLA 4X16	1
13	ECR60421320960	INGRANAGGIO	1
14	ECR90070100015	FERMO CS15	1
15	ECR60423520960	FRIZIONE	1
16	ECR60422420960	INGRANAGGIO	1
17	ECR90070100012	FERMO CS12	2
18	ECR17500505560	CAMPANA FRIZIONE	1
19	ECR10151120960	CARTER VENTOLA	1
20	ECR90024204016	VITE SR 4X16	4
21	ECR90080106001	CUSCINETTO BB6001	1
22	ECR17504622332	BULLONE FRIZIONE	1
23	ECR60531120960	INGRANAGGIO	1
24	ECR90080006001	CUSCINETTO BB6001	1
25	ECR60430620960	SCATOLA INGRANAGGI	1
10	ECR10021503930	*VEDI ECR90033040080 *	2
27	ECR60422105560	BOCCOLA A	2
28	ECR60422305560	RONDELLA	2
29	ECR60420620961	INGRANAGGIO C/ALBERINO	1
30	ECR70300520960	LEVA FRIZIONE	1
31	ECR90016205050	BULLONE BRUGOLA 5X50	4
32	ECR90060000010	RONDELLA PIANA M10	1
33	ECR35121005560	IMPUGNATURA SINISTRA	1
34	ECR35151522330	*VEDI ECR35131128330 *	1
35	ECRX505002310	ETICHETTA	1
37	ECR90010010015	BOLT 10*15	1

1 ECR90010506020 BULLONE BRUGOLA 6X20 1 MATR.36001550 E

Rif. Articolo Descrizione Q.tà Nota

39 ECRP021009880 * VEDI ECR60405105560 *

1 PRECEDENTI

2 ECR17501404630 RONDELLA FRIZIONE 2 MATR.36001550 E

3 ECRX460000000 MANDRINO AUTOSERRANTE 1

SUCCESSIVE

3 ECR60405105560 MANDRINO A CHIAVE 1 MATR.36001550 E

2 ECR17501404630 RONDELLA FRIZIONE

PRECEDENTI Q'TY:1 1 MATR.36001551 E

5 ECR22431920960 NUT, 12 1

4 ECR90070200032 FERMO CR32

1 PRECEDENTI

7 ECR60404405560 SPESSORE 1

6 ECR90080206002 CUSCINETTO BB6002 1

9 ECR60430520960 SCATOLA INGRANAGGI 1

8 ECR90080036002 CUSCINETTO BB6002/C3 1

11 ECR60602120960 ALBERINO 1

10 ECR10021503930 *VEDI ECR90033040080 * 2

13 ECR60421320960 INGRANAGGIO 1

12 ECR90032504016 CHIAVELLA 4X16 1

15 ECR60423520960 FRIZIONE 1

14 ECR90070100015 FERMO CS15 1

17 ECR90070100012 FERMO CS12 2

16 ECR60422420960 INGRANAGGIO 1

19 ECR10151120960 CARTER VENTOLA 1

18 ECR17500505560 CAMPANA FRIZIONE 1

21 ECR90080106001 CUSCINETTO BB6001 1

20 ECR90024204016 VITE SR 4X16 4

23 ECR60531120960 INGRANAGGIO 1

22 ECR17504622332 BULLONE FRIZIONE 1

25 ECR60430620960 SCATOLA INGRANAGGI 1

24 ECR90080006001 CUSCINETTO BB6001 1

27 ECR60422105560 BOCCOLA A 2

10 ECR10021503930 *VEDI ECR90033040080 * 2

29 ECR60420620960 *VEDI ECR60420620961 * 1 SOSTITUITO DA

28 ECR60422305560 RONDELLA 2

30 ECR70300520960 LEVA FRIZIONE 1

29 ECR60420620961 INGRANAGGIO C/ALBERINO

1 ECR60420620961

32 ECR90060000010 RONDELLA PIANA M10 1

31 ECR90016205050 BULLONE BRUGOLA 5X50 4

34 ECR35151522330 *VEDI ECR35131128330 * 1

33 ECR35121005560 IMPUGNATURA SINISTRA 1

ECR89016006361

35 ECR89016006361 *VEDI ECRX505002310 * 1 SOSTITUITO DA

35 ECR89016020960 *VEDI ECR89016006361 * 1 SOSTITUITO DA

PRECEDENTI

37 ECR90010010015 BOLT 10*15 1

36 ECR89757505560 PIASTRINA

ECRX505002310 1 MATR.36001550 E

38 ECR89757005560 CHIAVE MANDRINO

1 MATR.36001550 E PRECEDENTI

1 ECR13100544331 *VEDI ECR13100544332 * 1 SOSTITUITO DA

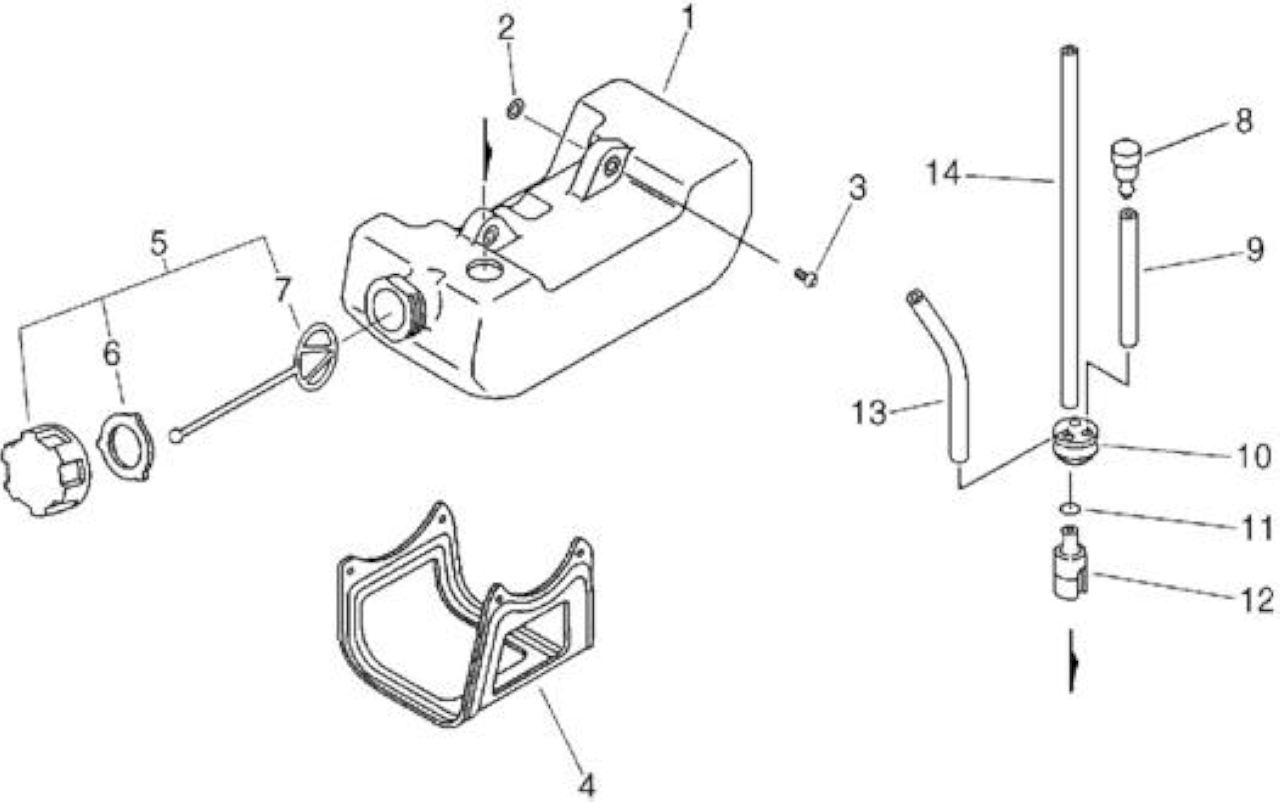

Rif. Articolo Descrizione Q.tà Nota

1 ECR13100544332 SERBATOIO MISCELA

1 ECR13100544332

4 ECR30511042030 SUPPORTO MOTORE 1

3 ECR90024305016 SCREW 5*16 2

6 ECR13101655830 *VEDI ECRV107000190 * 1

5 ECR13100408960 * VEDI ECRP100006620 * 1

8 ECR13130056430 *VEDI ECR13130056431 * 1

7 ECR13105152430 MISCELATORE 1

10 ECR13211546730 GOMMINO CARBURANTE 1

9 ECR13131205560 TUBO SFIATO ESTERNO 1

12 ECR13120507320 *VEDI ECR13120507321 * 1

11 ECR13201309820 *VEDI ECRV490001240 * 1

13 ECR13201256030 TUBO MISCELA 1
