Atomizzatore
Attacco polveri (DMAD-4610)-1 Attacco polveri (DMAD-4610)-2 Avviamento, Volano, Marmitta Carburatore
Carter ventola
Filtro aria, Serbatoio miscela Imbragatura
Leva acceleratore Motore
Serbatoio liquidi
ECR35791100111 ECR35810001111
|

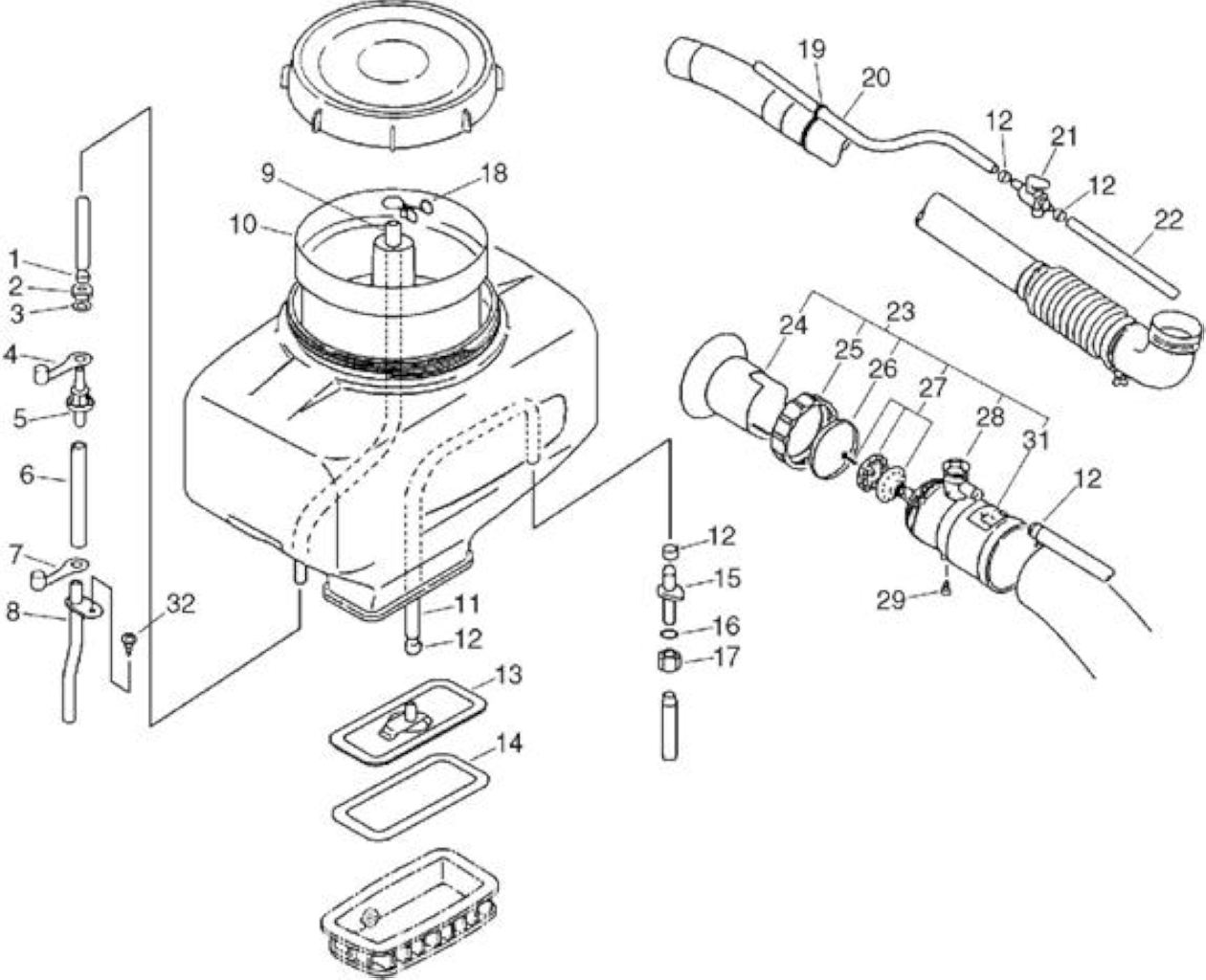

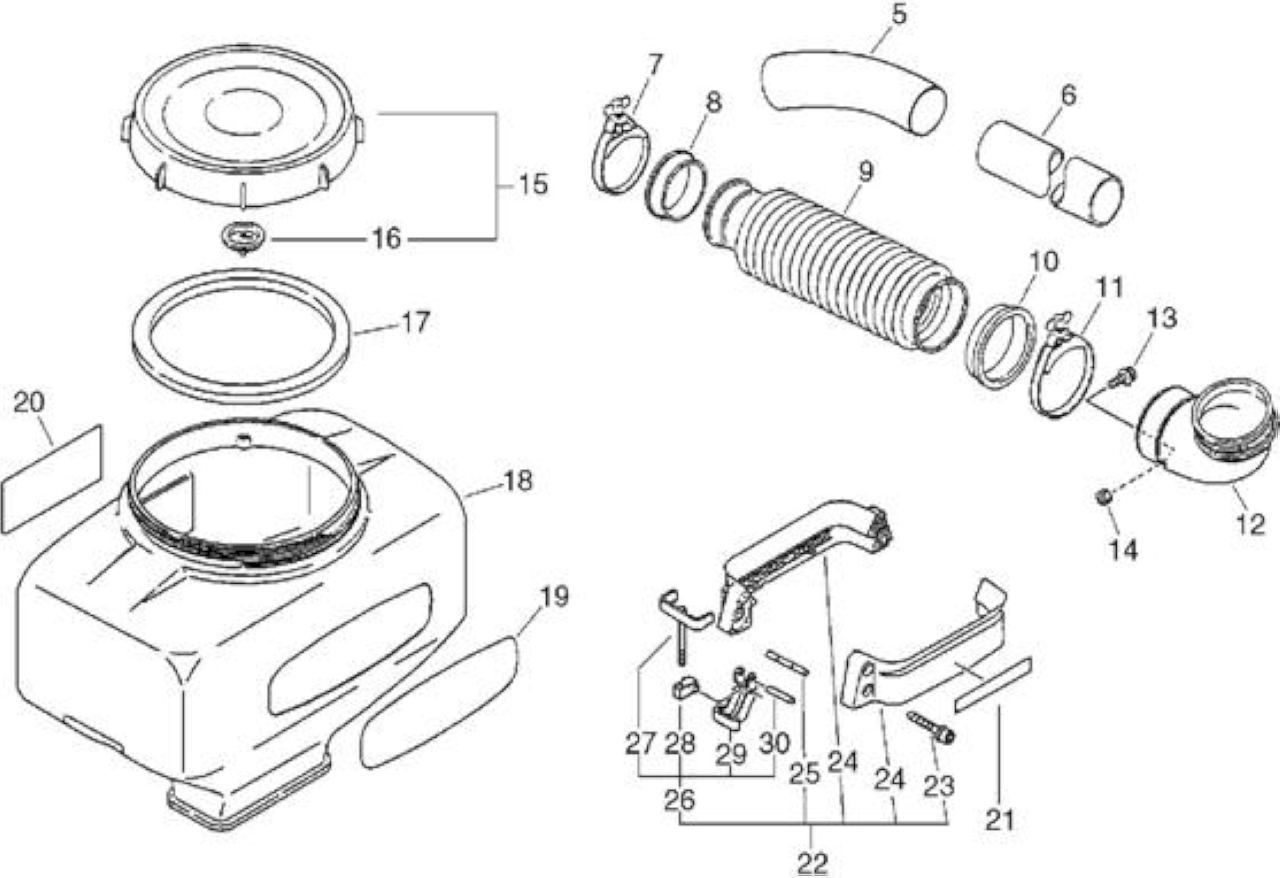

Rif. |
Articolo |
Descrizione |
Q.tą |
Nota |
|
1 |
ECR13201314010 |
FERMO |
1 |
|
|
2 |
ECR36301900310 |
DADO RACCORDO TUBO |
1 |
|
|
3 |
ECR36301800310 |
RONDELLA RACCORDO TUBO |
1 |
|
|
4 |
ECR36302200510 |
TAPPO ASPIRAZIONE |
1 |
|
|
5 |
ECR36301700310 |
RACCORDO TUBO ARIA |
1 |
|
|
6 |
ECR36302404010 |
*VEDI ECR36301100210 * |
1 |
|
|
7 |
ECR36302101110 |
TAPPO TUBO ARIA |
1 |
|
|
8 |
ECRE105000000 |
*VEDI ECRE105000001 * |
1 |
|
|
9 |
ECR36301403210 |
TUBO INTERNO |
1 |
23L |
|
9 |
ECR36301400310 |
TUBO ARIA INTERNO |
1 |
13L |
|
10 |
ECR25421003210 |
FILTRO SERBATOIO LIQUIDI |
1 |
|
|
11 |
ECR38201101110 |
TUBETTO SFIATO |
1 |
|
|
12 |
ECRV495000310 |
FERMO 14MM |
5 |
|
|
13 |
ECR25301008010 |
*VEDI ECRE221000031* |
1 |
|
|
14 |
ECR27011906210 |
GUARNIZIONE DOSATORE *T.I.13-533A |
1 |
|
|
15 |
ECR35701001110 |
SCARICO |
1 |
|
|
16 |
ECR35701401110 |
ANELLO IN GOMMA |
1 |
|
|
17 |
ECR35701501110 |
DADO |
1 |
|
|
18 |
ECR36302301110 |
FERMO |
1 |
|
|
19 |
ECR35791100110 |
FERMO |
1 |
SOSTITUITO DA |
|
20 |
ECR35701102410 |
TUBETTO (L-650) |
1 |
|
|
21 |
ECR35810001110 |
*VEDI ECR35810001111 * |
1 |
SOSTITUITO DA |
|
22 |
ECR35703201110 |
TUBETTO LUNGO 720 |
1 |
|
|
23 |
ECR21250001111 |
*VEDI ECR21250001112 * |
1 |
|
|
24 |
ECR21251501110 |
TESTA GETTO |
1 |
|
|
25 |
ECR21251401110 |
DADO |
1 |
|
|
26 |
ECR21251301110 |
FASCETTA |
1 |
|
|
27 |
ECR22200001110 |
GETTO |
1 |
|
|
28 |
ECR21250101111 |
REGOLATORE GETTO |
1 |
|
|
29 |
ECR90024605012 |
VITE SR 5X12 |
1 |
|
|
31 |
ECR89003101110 |
LABEL, MIST |
1 |
|
|
32 |
ECR90028605016 |
SCREW 5*16 SUS |
1 |
|
|

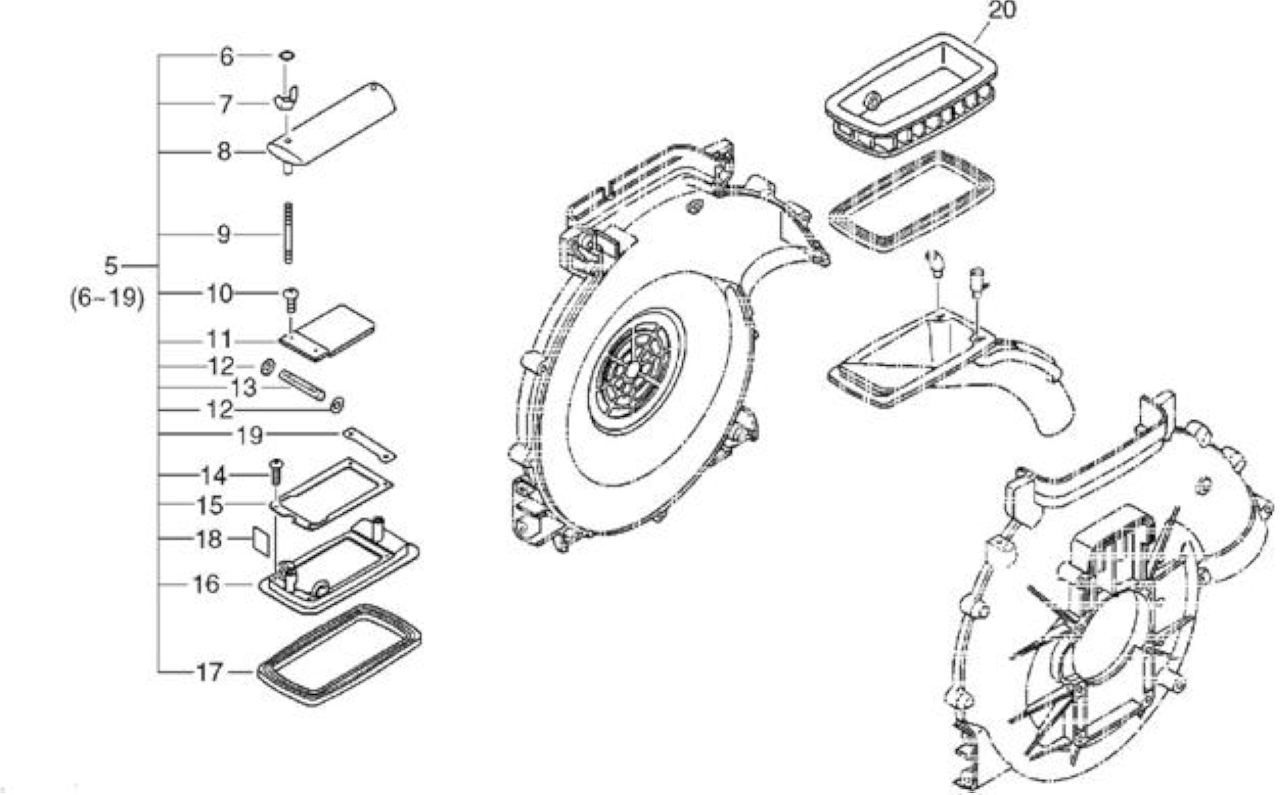

Rif. |
Articolo |
Descrizione |
Q.tą |
Nota |
|
5 |
ECR27510006212 |
*VEDI ECR27510006314 * |
1 |
OPTION |
|
6 |
ECR90072000004 |
ANELLO GOMMA P-04 |
1 |
OPTION |
|
8 |
ECR25011006212 |
STABILIZER |
1 |
OPTION |
|
9 |
ECR27001506211 |
PRIGIONIERO |
1 |
OPTION |
|
11 |
ECR27014506210 |
OTTURATORE |
1 |
OPTION |
|
12 |
ECR27512305510 |
SPESSORE |
2 |
OPTION |
|
13 |
ECR27015306210 |
ALBERINO |
1 |
OPTION |
|
14 |
ECR90029504014 |
SCREW 4*14 |
4 |
OPTION |
|
15 |
ECR27011006210 |
COLLARINO OTTURATORE |
1 |
OPTION |
|
16 |
ECR27011206211 |
DOSATORE OTTURATORE |
1 |
OPTION |
|
17 |
ECR27011906210 |
GUARNIZIONE DOSATORE *T.I.13-533A |
1 |
OPTION |
|
18 |
ECR21003506310 |
PARAPOLVERE |
1 |
OPTION |
|
19 |
ECR27012206211 |
PIASTRINA |
1 |
OPTION |
|
20 |
ECR27001006211 |
*VEDI ECR27001006212 * |
1 |
OPTION |
|

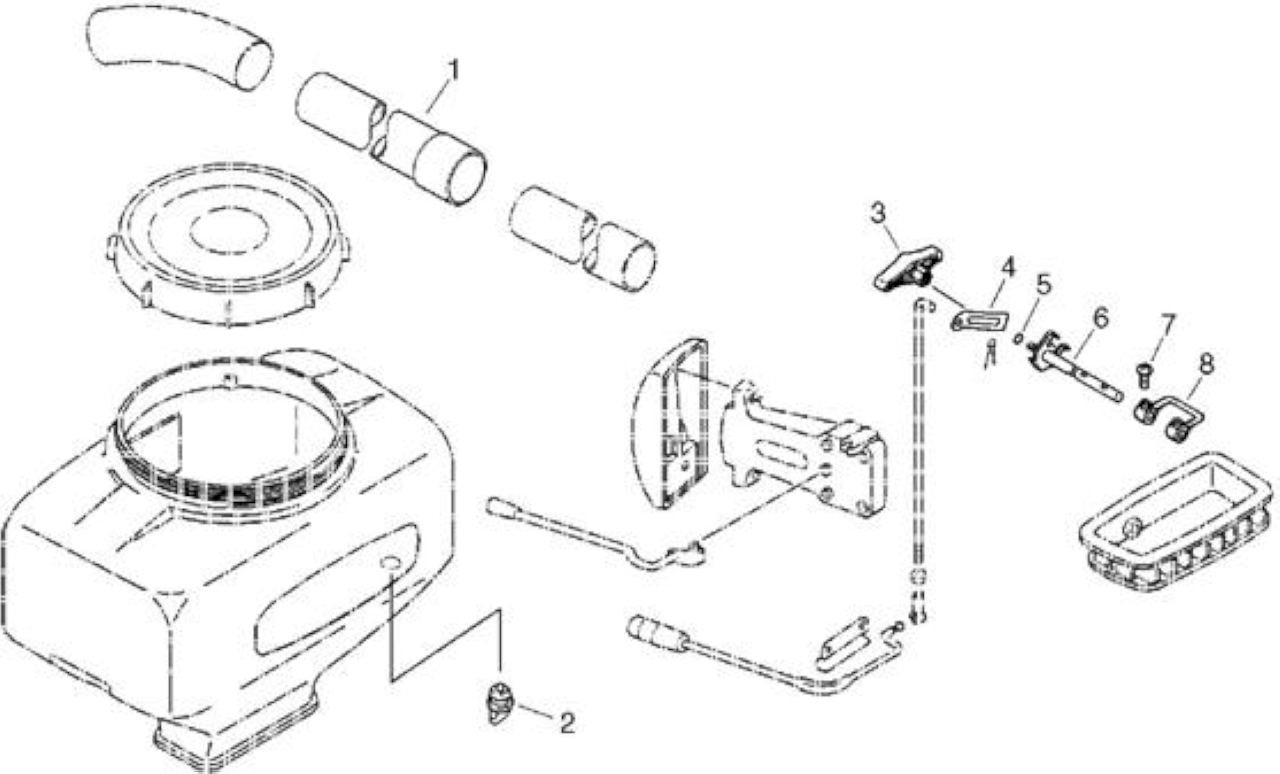

Rif. |
Articolo |
Descrizione |
Q.tą |
Nota |
|
1 |
ECR21001501110 |
TUBO IN PLASTICA |
1 |
OPTION |
|
2 |
ECR25001601110 |
TAPPO IN GOMMA |
1 |
OPTION |
|
3 |
ECR27020704310 |
POMELLO |
1 |
OPTION |
|
4 |
ECR27021206410 |
GUIDA |
1 |
OPTION |
|
5 |
ECR90072000007 |
ANELLO GOMMA P-07 |
1 |
OPTION |
|
6 |
ECR27020506411 |
ALBERINO |
1 |
OPTION |
|
7 |
ECR90029204014 |
SCREW 4*14 |
2 |
OPTION |
|
8 |
ECR27021606210 |
MORSETTO |
1 |
OPTION |
ECR90023805018
|

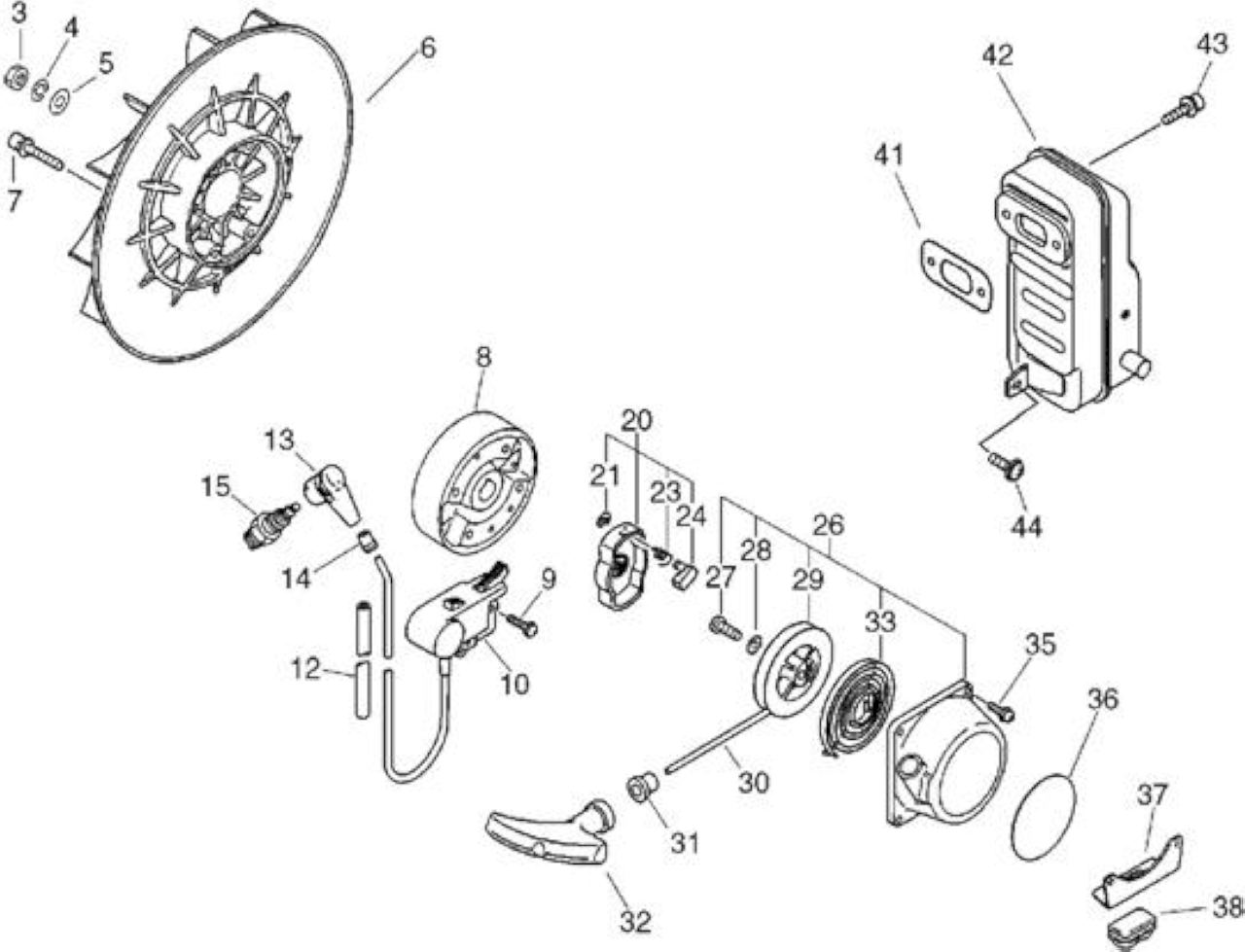

Rif. |
Articolo |
Descrizione |
Q.tą |
Nota |
|
3 |
ECR90050100010 |
DADO 10X1,25 |
1 |
|
|
4 |
ECR90060500010 |
RONDELLA APERTA M10 |
1 |
|
|
5 |
ECR90060200010 |
RONDELLA PIANA M10.5X21X2 |
1 |
|
|
6 |
ECR20000506210 |
VENTOLA |
1 |
|
|
7 |
ECR90014805035 |
BOLT 5*35 |
4 |
|
|
8 |
ECR15680006161 |
VOLANO |
1 |
|
|
9 |
ECR90023805018 |
VITE SR 5X18 |
2 |
|
|
9 |
ECR90024205018 |
VITE SR 5X18 |
2 |
SOSTITUITO DA |
|
10 |
ECR15660106211 |
* VEDI ECR15660106212 * |
1 |
|
|
12 |
ECR15661104260 |
PROTEZIONE CAVO BOBINA |
1 |
|
|
13 |
ECR15901210230 |
CAPPUCCIO CANDELA |
1 |
|
|
14 |
ECR15901605330 |
ADATTATORE
CAPPUCCIO CANDELA |
1 |
|
|
20 |
ECR17720206210 |
*VEDI ECRA052000470 * |
1 |
|
|
21 |
ECR90070000004 |
ANELLO DI TENUTA CE04 |
1 |
|
|
23 |
ECR17723440630 |
MOLLA DI RITORNO |
1 |
|
|
24 |
ECR17721840630 |
*VEDI ECRA514000120 * |
1 |
|
|
26 |
ECR17720006210 |
AVVIAMENTO COMPLETO |
1 |
|
|
27 |
ECR17723640630 |
VITE FERMA AVVOLGIFUNE |
1 |
|
|
28 |
ECR17721440630 |
RONDELLA AVVOLGIFUNE |
1 |
|
|
29 |
ECR17721511120 |
AVVOLGIFUNE *T.I.04-261 |
1 |
|
|
30 |
ECR17722611120 |
ROPE, STARTER |
1 |
|
|
31 |
ECR17722742030 |
*VEDI ECRP022045770 * |
1 |
|
|
32 |
ECR17722811120 |
IMPUGNATURA AVVIAMENTO |
1 |
|
|
33 |
ECR17722011120 |
MOLLA AVVIAMENTO *T.I.17-628 |
1 |
|
|
35 |
ECR90029204018 |
SCREW 4*18 |
4 |
|
|
36 |
ECR89011849330 |
ETICHETTA *FUORI
PRODUZIONE* |
1 |
SOSTITUITO DA
ECRX502000410 |
|
37 |
ECR30002906210 |
SUPPORTO |
1 |
|
|
38 |
ECR30511703360 |
AMMORTIZZATORE |
1 |
|
|
41 |
ECR14551006211 |
GUARNIZIONE MARMITTA |
1 |
|
|
42 |
ECRP021008630 |
MARMITTA COMPLETA |
1 |
|
|
43 |
ECR90010506020 |
BULLONE BRUGOLA 6X20 |
2 |
|
|
44 |
ECR90024205014 |
VITE SR 5X14 |
1 |
|
ECRA021001040
|

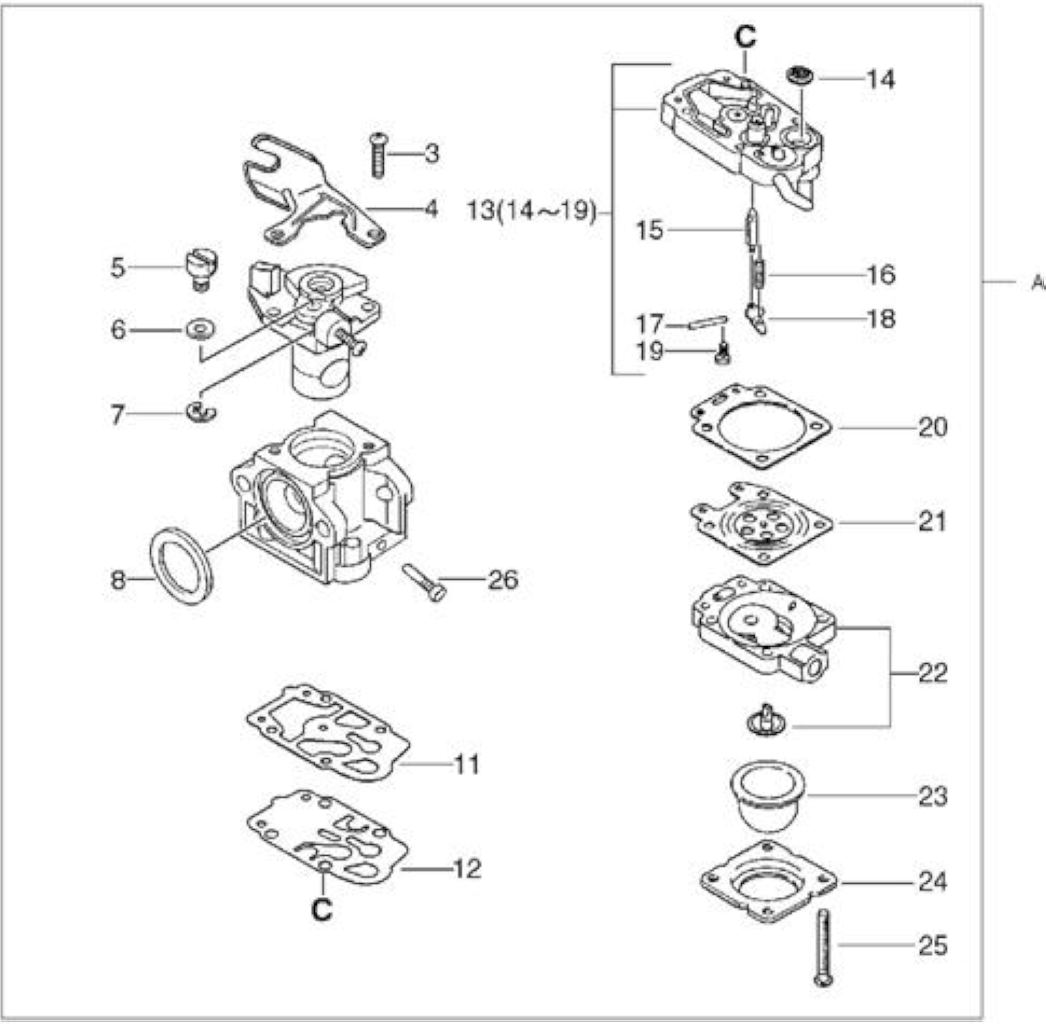

Rif. |
Articolo |
Descrizione |
Q.tą |
Nota |
|
A |
ECRA021001040 |
CARBURATORE WYK-200 *T.I.04-250 |
1 |
DM-4610 |
|
A |
ECRA021000980 |
*VEDI ECRA021001040 * |
1 |
SOSTITUITO DA |
|
3 |
ECR12311440630 |
VITE SUPPORTO |
2 |
|
|
4 |
ECRP003000180 |
LEVA CAVO |
1 |
|
|
5 |
ECR12317245130 |
PERNO CARBURATORE |
1 |
|
|
6 |
ECR12314954230 |
RONDELLA |
1 |
|
|
7 |
ECR12317307930 |
FERMO CE |
1 |
|
|
8 |
ECR12314312110 |
GUARNIZIONE AD ANELLO |
1 |
|
|
11 |
ECR12312540630 |
GUARNIZIONE MEMBRANA |
1 |
|
|
12 |
ECR12311240630 |
MEMBRANA POMPANTE |
1 |
|
|
13 |
ECR12317905560 |
CORPO POMPA COMPLETO |
1 |
|
|
14 |
ECR12312610631 |
FILTRO CARBURATORE |
1 |
|
|
15 |
ECR12313719830 |
SPILLO CARBURATORE |
1 |
|
|
16 |
ECR12312205560 |
MOLLA BILANCIERE |
1 |
|
|
17 |
ECR12313803930 |
SPINOTTO |
1 |
|
|
18 |
ECR12312303930 |
BILANCIERE |
1 |
|
|
19 |
ECR12313905560 |
VITE BILANCIERE |
1 |
|
|
20 |
ECR12314005560 |
GUARNIZIONE MEMBRANA |
1 |
|
|
21 |
ECRP003000090 |
MEMBRANA CON DISCO |
1 |
|
|
22 |
ECR12318005560 |
BASE POMPA |
1 |
|
|
23 |
ECR12318140630 |
PRIMER |
1 |
|
|
24 |
ECR12314205560 |
COPERCHIO MEMBRANA
POMPANTE |
1 |
|
|
25 |
ECR12311005560 |
SCREW, PUMP COVER |
4 |
|
|
26 |
ECRP003001130 |
NEEDLE, HIGH SPEED |
1 |
DM-4610 |

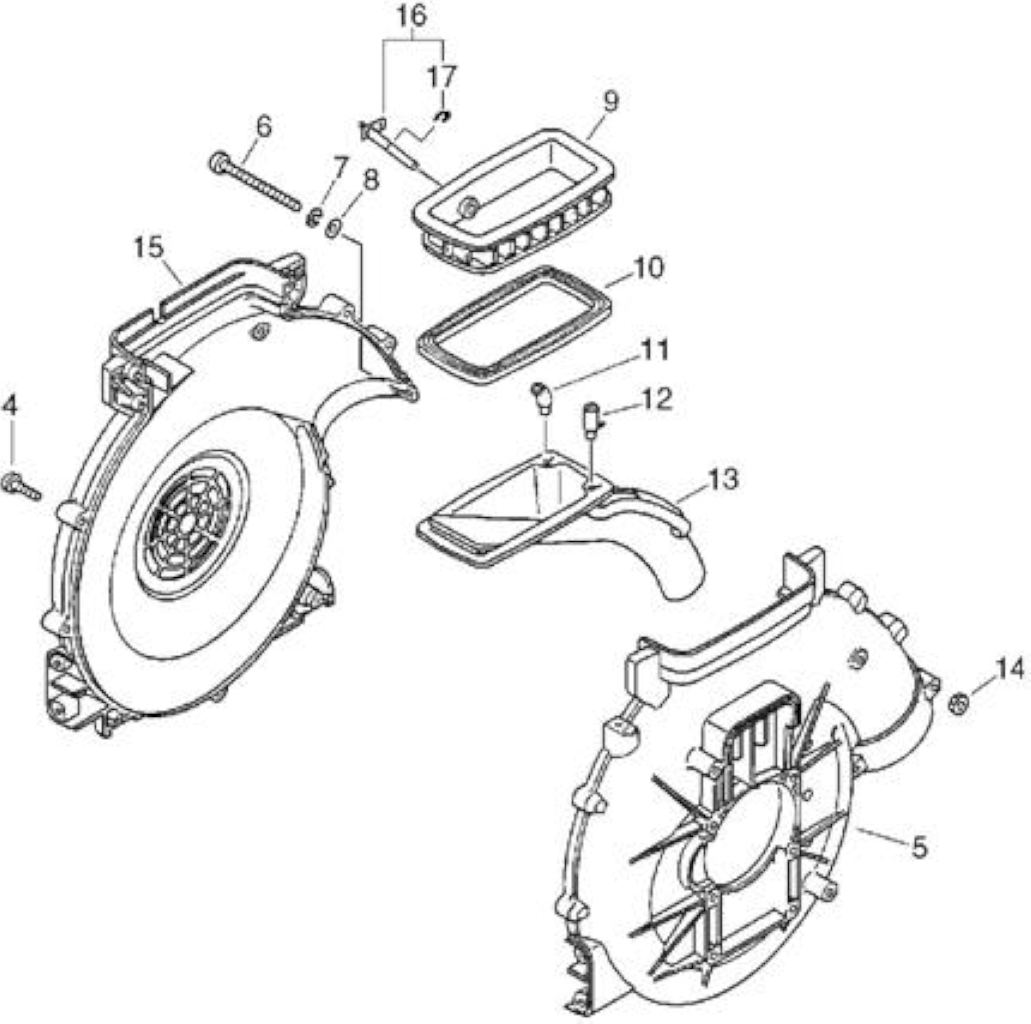

Rif. Articolo Descrizione Q.tą Nota
5 ECR20010707711 SEDE VENTOLA 1
8 ECR90060400005
WASHER 5 SUS 2 6 ECR21042504110
BULLONE CARTER VENTOLA 2
7 ECR90060900005 WASHER, SPRING 5 SUS 2
10 ECR27001806210 GUAINA ISOLANTE 1
9 ECR27001006211 *VEDI ECR27001006212 * 1
12 ECR37031606210 GUIDA
ARIA 1
11 ECR37032106210 GUIDA
ARIA 1
14 ECR90050400005 DADO
B-05 2
13 ECR37030106211 TUBO
POLVERIZZATORE 1
15
15 ECR20010507710 *VEDI
ECR20010507711 * 1 SOSTITUITO DA
ECR20010507711 CARTER
VENTOLA 1
16
ECR70103306211 PERNO FILETTATO
1 ECR20010507711
ECRA350000341 36001310 E PRECEDENTI ECRA021001040
|

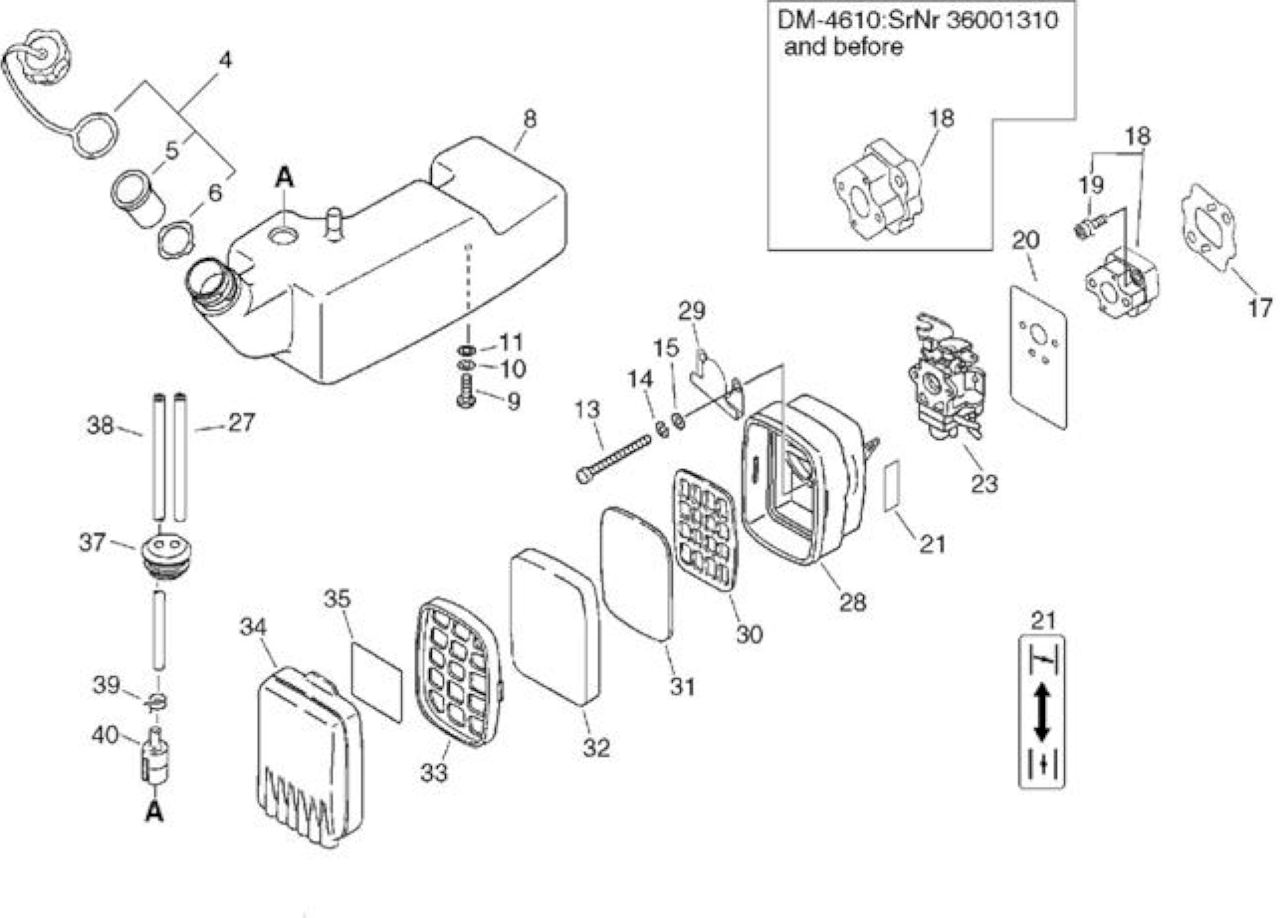

Rif. |
Articolo |
Descrizione |
Q.tą |
Nota |
|
4 |
ECR13160021060 |
TAPPO MISCELA |
1 |
|
|
5 |
ECR13100305330 |
SFIATO TAPPO MISCELA |
1 |
|
|
6 |
ECR13101621060 |
GUARNIZIONE TAPPO MISCELA |
1 |
|
|
8 |
ECRA350000340 |
*VEDI ECRA350000341 * |
1 |
SOSTITUITO DA |
|
9 |
ECR90022006014 |
SCREW +-SR 6*14 |
2 |
|
|
10 |
ECR90060500006 |
RONDELLA APERTA M6 |
2 |
|
|
11 |
ECR14564200760 |
RONDELLA MARMITTA |
2 |
|
|
13 |
ECR9133105060 |
SCREW |
2 |
|
|
14 |
ECR90060500005 |
RONDELLA APERTA M5 |
2 |
NIL |
|
15 |
ECR17851600830 |
SPESSORE |
2 |
NIL |
|
17 |
ECRV103000000 |
GUARNIZIONE ISOL-CARBURATORE |
1 |
|
|
18 |
ECRP021010210 |
*VEDI ECRP021010213 * |
1 |
|
|
18 |
ECRA200000190 |
*VEDI ECRP021010210 * |
1 |
SOSTITUITO DA |
|
19 |
ECR90010605025 |
BULLONE BRUGOLA 5X25 |
2 |
ECRP021010210 DM-4610:MATRICOLA |
|
19 |
ECR90010605030 |
BOLT, H.S.H. 5*30 |
2 |
PUŅ ESSERE USATO SOLO |
|
20 |
ECRV103000221 |
*VEDI ECRP021040350 * |
1 |
CON
ECRP021010210 |
|
20 |
ECRV103000220 |
*VEDI ECRV103000221 * |
1 |
SOSTITUITO DA |
|
21 |
ECR89012165830 |
LABEL, CHOKE |
1 |
ECRV103000221 |
|
23 |
ECRA021001040 |
CARBURATORE WYK-200 *T.I.04-250 |
1 |
DM-4610 |
|
23 |
ECRA021000980 |
*VEDI ECRA021001040 * |
1 |
SOSTITUITO DA |
|
27 |
ECRV471000550 |
TUBETTO |
1 |
|
|
28 |
ECRP021008620 |
CORPO FILTRO ARIA *T.I.04-250 |
1 |
|
|
29 |
ECRA244000040 |
PIASTRINA |
1 |
DM-4610 |
|
30 |
ECR13031903710 |
GRIGLIA FILTRO ARIA |
1 |
|
|
31 |
ECR13031703710 |
FILTRO ARIA |
1 |
|
|
32 |
ECR13031002910 |
FILTRO ARIA |
1 |
|
|
33 |
ECR13031103710 |
RETINA FILTRO ARIA |
1 |
|
|
34 |
ECR13031303710 |
*VEDI ECR13031303712 * |
1 |
|
|
35 |
ECR89018703710 |
ETICHETTA |
1 |
|
|
37 |
ECR13211556230 |
GUIDA IN GOMMA |
1 |
|
|
38 |
ECRV471000770 |
TUBO MISCELA |
1 |
|
|
39 |
ECR13201326630 |
*VEDI ECRV490001230 * |
1 |
|
|
40 |
ECR13120519830 |
*VEDI ECR13120519831 * |
1 |
SOSTITUITO DA |
|
|
|
|
|
ECR13120519831 |
|

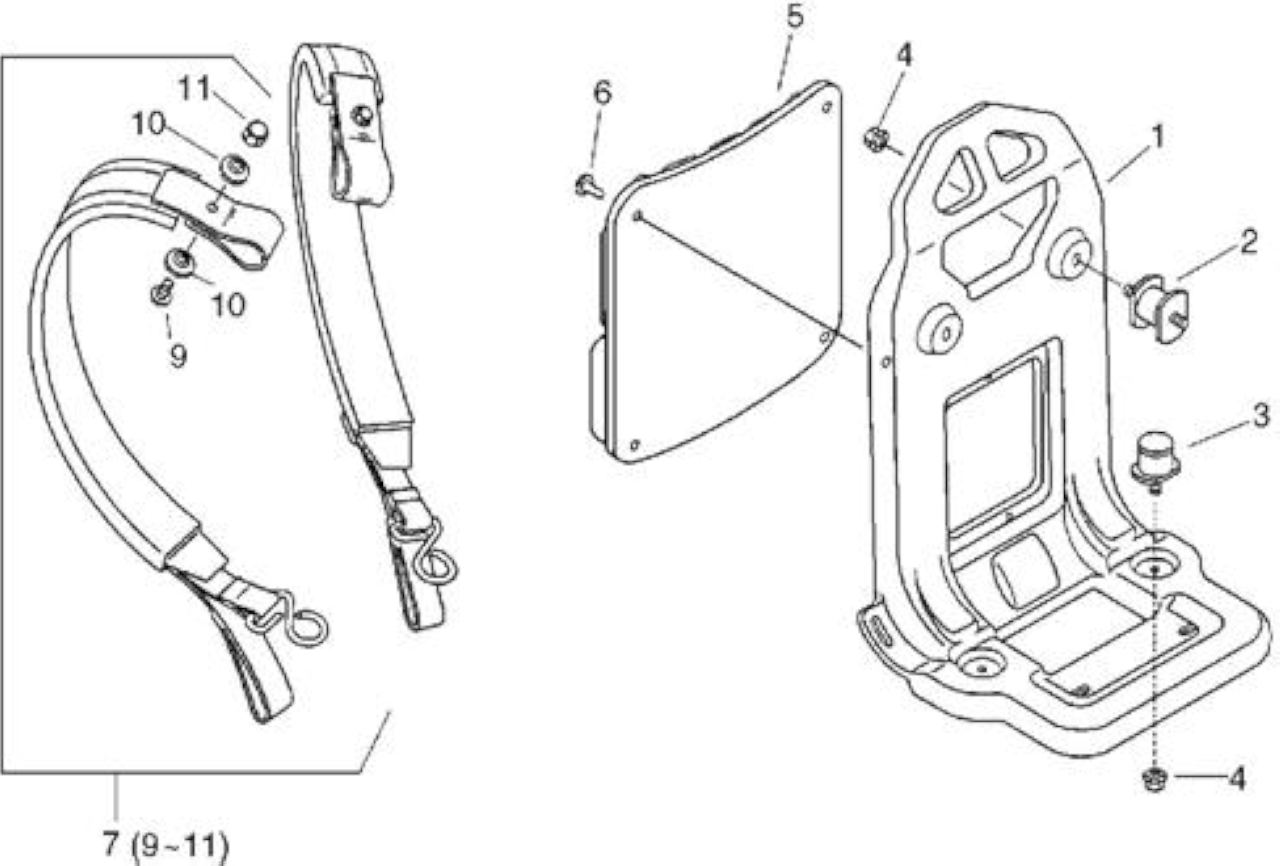

Rif. |
Articolo |
Descrizione |
Q.tą Nota |
|
1 |
ECR30001007311 |
*VEDI ECR30001007312 * |
1 |
|
2 |
ECR20091006210 |
AMMORTIZZATORE |
2 |
|
3 |
ECR20091603210 |
AMMORTIZZATORE |
2 |
|
4 |
ECR25091606210 |
DADO SUPPORTO SERBATOIO |
4 |
|
5 |
ECR30011114010 |
CUSCINO TELAIO |
1 |
|
6 |
ECR30033306160 |
BOTTONE SCHIENALE |
4 |
|
7 |
ECR30030207410 |
*VEDI ECRP021002330 * |
2 |
|
9 |
ECR90021605016 |
VITE SR 5X16 |
2 |
|
10 |
ECR30032803210 |
SPESSORE CINGHIA |
4 |
|
11 |
ECR90056000005 |
DADO AUTOBLOCCANTE -05- |
2 |
ECR70111206411
|

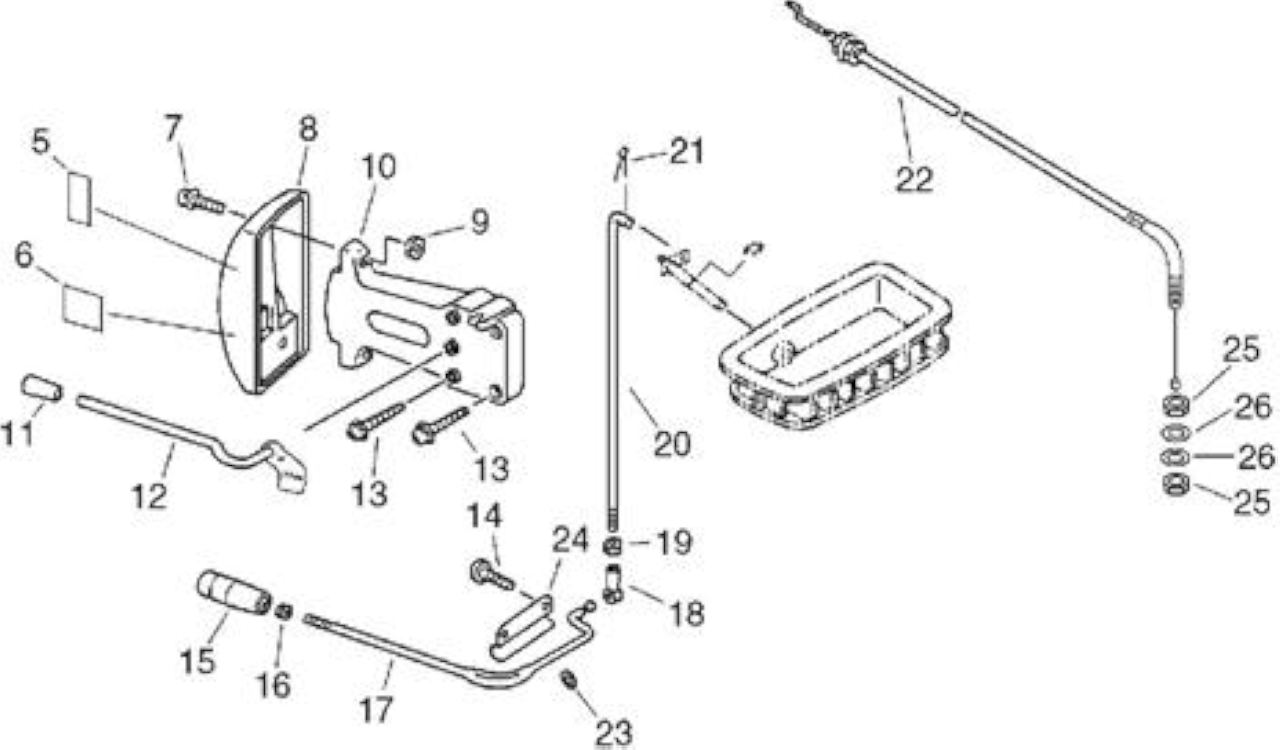

Rif. |
Articolo |
Descrizione |
Q.tą |
Nota |
|
5 |
ECR89034805060 |
ETICHETTA |
1 |
|
|
6 |
ECR89015739130 |
*VEDI ECR89015739131 * |
1 |
|
|
7 |
ECR90029205025 |
SCREW 5*25 |
2 |
|
|
8 |
ECR70111106212 |
*VEDI ECR70111106213 * |
1 |
|
|
9 |
ECR90050400005 |
DADO B-05 |
2 |
|
|
10 |
ECR70111206410 |
*VEDI ECR70111206414 * |
1 |
SOSTITUITO DA |
|
11 |
ECR70102102910 |
*VEDI ECRE151000010 * |
1 |
|
|
12 |
ECRC453000130 |
*VEDI ECRC453000131 * |
1 |
|
|
13 |
ECR90028605025 |
VITE SR 5X25 |
4 |
|
|
14 |
ECR90029205014 |
SCREW 5*14 |
2 |
|
|
15 |
ECR70100706610 |
POMELLO |
1 |
|
|
16 |
ECR90050200006 |
DADO 3N06 |
1 |
|
|
17 |
ECR70101006610 |
LEVERAGGIO |
1 |
|
|
18 |
ECR70102005510 |
RACCORDO |
1 |
|
|
19 |
ECR90050000005 |
DADO N05 |
1 |
|
|
20 |
ECR70101406510 |
ASTINA REGOLAZIONE |
1 |
|
|
21 |
ECR60561206510 |
PIN, SNAP |
1 |
|
|
22 |
ECRV430001330 |
CAVO ACCELERATORE *T.I.04-250 |
1 |
|
|
23 |
ECR90060000008 |
RONDELLA PIANA M8 |
1 |
|
|
24 |
ECR70102806210 |
SUPPORTO |
1 |
|
|
25 |
ECR90050300006 |
DADO 3N6X0.75 |
2 |
|
|
26 |
ECR90060000006 |
RONDELLA PIANA M6 |
2 |
|
ECRP021010100 ECR90023805018
|

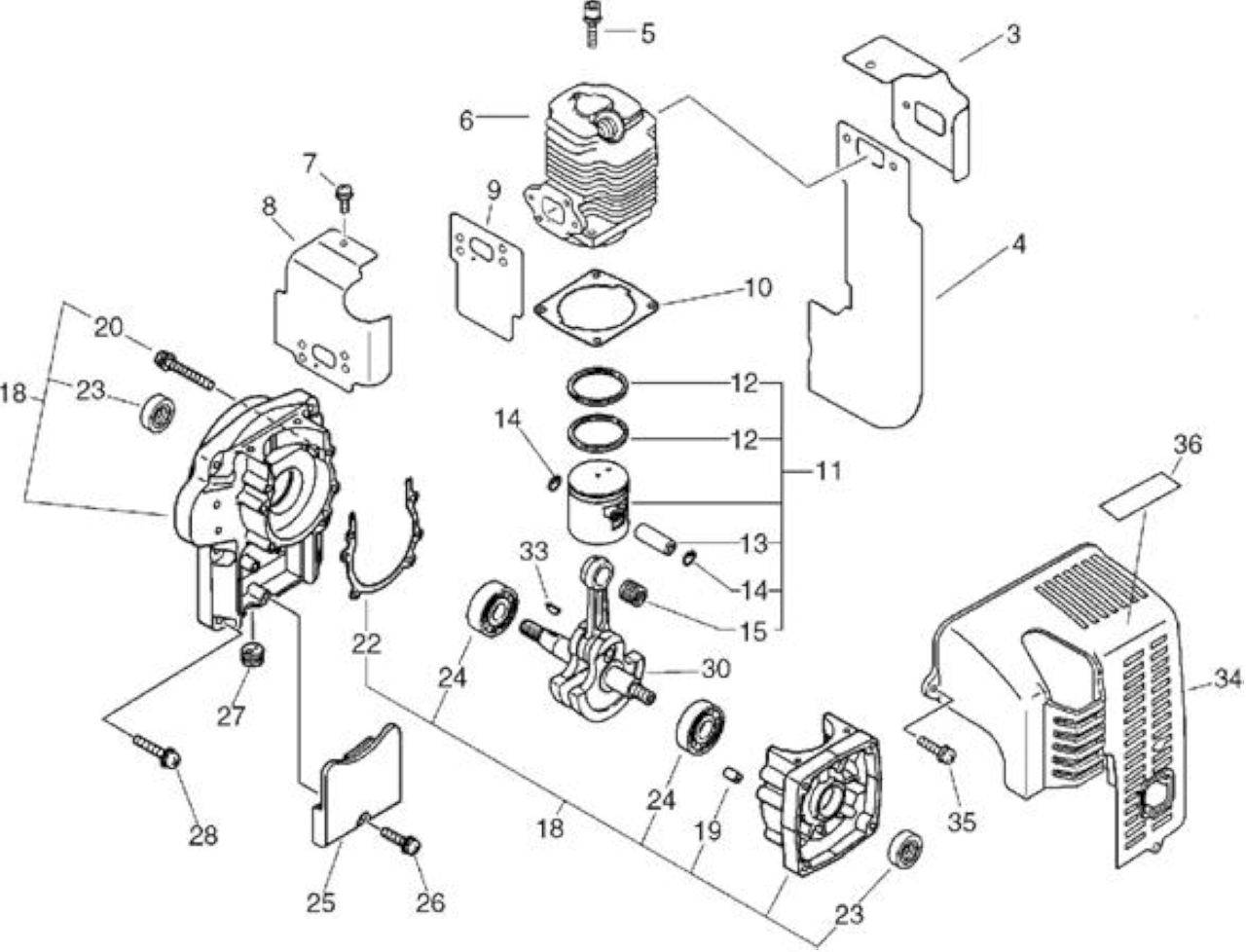

Rif. |
Articolo |
Descrizione |
Q.tą |
Nota |
|
3 |
ECR10151406210 |
*VEDI ECRA160000450 * |
1 |
|
|
4 |
ECR14551206211 |
GUARNIZIONE MARMITTA |
1 |
|
|
5 |
ECR90016205022 |
BULLONE BRUGOLA 5X22 |
4 |
|
|
6 |
ECRA130000210 |
CILINDRO *T.I.04-250 |
1 |
DM-4610 |
|
7 |
ECR90024205010 |
VITE SR 5X10 |
1 |
|
|
8 |
ECRA160000680 |
COPRI CILINDRO *T.I.04-250 |
1 |
|
|
9 |
ECR13001606211 |
GUARNIZIONE ISOLATORE |
1 |
|
|
10 |
ECR10101010722 |
GUARNIZIONE CILINDRO |
1 |
DM-4610 |
|
11 |
ECRP021002540 |
KIT PISTONE *T.I.04-250 |
1 |
DM-4610 |
|
12 |
ECR10001110530 |
FASCIA ELASTICA |
2 |
DM-4610 |
|
13 |
ECR10001300410 |
SPINOTTO PISTONE |
1 |
DM-4610 |
|
14 |
ECR10001500120 |
FERMO SPINOTTO |
2 |
|
|
15 |
ECR10001212331 |
CUSCINETTO MM.12.5 *T.I.09-432 |
1 |
|
|
18 |
ECR10020408261 |
KIT CARTER MOTORE |
1 |
SOSTITUITO DA |
|
19 |
ECR10021503930 |
*VEDI ECR90033040080 * |
2 |
|
|
22 |
ECR10024210721 |
GUARNIZIONE CARTER MOTORE |
1 |
|
|
23 |
ECR10021300310 |
PARAOLIO |
2 |
|
|
24 |
ECR90081036202 |
CUSCINETTO BB6202 |
2 |
|
|
25 |
ECR15912908260 |
COPERCHIO CARTER MOTORE |
1 |
SOSTITUITO DA |
|
26 |
ECR90024205018 |
VITE SR 5X18 |
1 |
ECR15912908261
SOSTITUITO DA |
|
26 |
ECR90023805018 |
VITE SR 5X18 |
1 |
|
|
27 |
ECR15011200310 |
GUIDA IN GOMMA |
1 |
|
|
28 |
ECR90029205025 |
SCREW 5*25 |
6 |
|
|
30 |
ECR10010006210 |
ALBERO MOTORE *T.I.06-326 |
1 |
|
|
33 |
ECR90032303014 |
CHIAVETTA |
1 |
|
|
34 |
ECR10401606410 |
CARTER CILINDRO |
1 |
|
|
35 |
ECR90029205020 |
SCREW 5*20 |
3 |
|
|
36 |
ECR89016006361 |
*VEDI ECRX505002310 * |
1 |
SOSTITUITO DA
ECRX505002310 |
Rif. Articolo Descrizione Q.tą Nota
6 ECR21001401610 TUBO IN PLASTICA 1
9 ECR21001304111
*VEDI ECR21001304112 * 1 7 ECR21040701110
*VEDI ECRV495001170 * 1
8 ECR21003204110 COLLARINO TUBO 1
11 ECR21040704110
*VEDI ECRV495001201 * 1
10 ECR21003604110 COLLARINO TUBO 1
13 ECR90024205014 VITE SR 5X14 1
12 ECR21001105510 TUBO A GOMITO 1
15 ECR25000105610
TAPPO SERBATOIO LIQUIDI 1
14 ECR90050000005 DADO
N05 1
17 ECR25001102011 GUARNIZIONE TAPPO 1
16 ECR25001300310 TAPPO
INTERNO 1
18 ECR25001708012 *VEDI
ECR25001708013 * 1 23L
18 ECRE110000032 *VEDI ECRE110000033 * 1 13L
ECRX502000440
19 ECRX502000220 LABEL,ECHO 1 23L SOSTITUITO DA
19 ECRX502000180 *VEDI
ECRX502000470 * 1 13L
SOSTITUITO DA
19 ECR89011804261
*VEDI ECR89011804262 *
ECRX502000180
ECRX502000220 19 ECR89013801110 LABEL, ECHO 1 SOSTITUITO DA
1 SOSTITUITO DA
21 ECR89015108010 *VEDI
ECRX503008350 * 1 DM-4610
SOSTITUITO DA
20 ECR89016009461
LABEL, CAUTION
1 ECRX502000470
22 ECR27000006311 SUPPORTO SERBATOIO
23 ECR9114805035 BOLT HS
FL TAPP 4
COMPLETO
1 ECRX503008350
25 ECR25091406210 SPINA
SUPPORTO 2
24 ECR25091006310 SUPPORTO SERBATOIO 2
26 ECR25090206310 SUPPORTO SERBATOIO 2
27 ECR25091506310 BULLONE SUPPORTO 2
COMPLETO
29 ECR25093206210 BRACKET, TANK 2
28 ECR25093006210 CONNETTORE 2
30 ECR90033370380 PIN, STRAIGHT 2
