Motore, carter motore Basamento motore
Volano, bobina
Campana frizione, frizione
Filtro aria, Carburatore Carburatore
Serbatoio Marmitta Avviamento
Coppia conica, parasassi

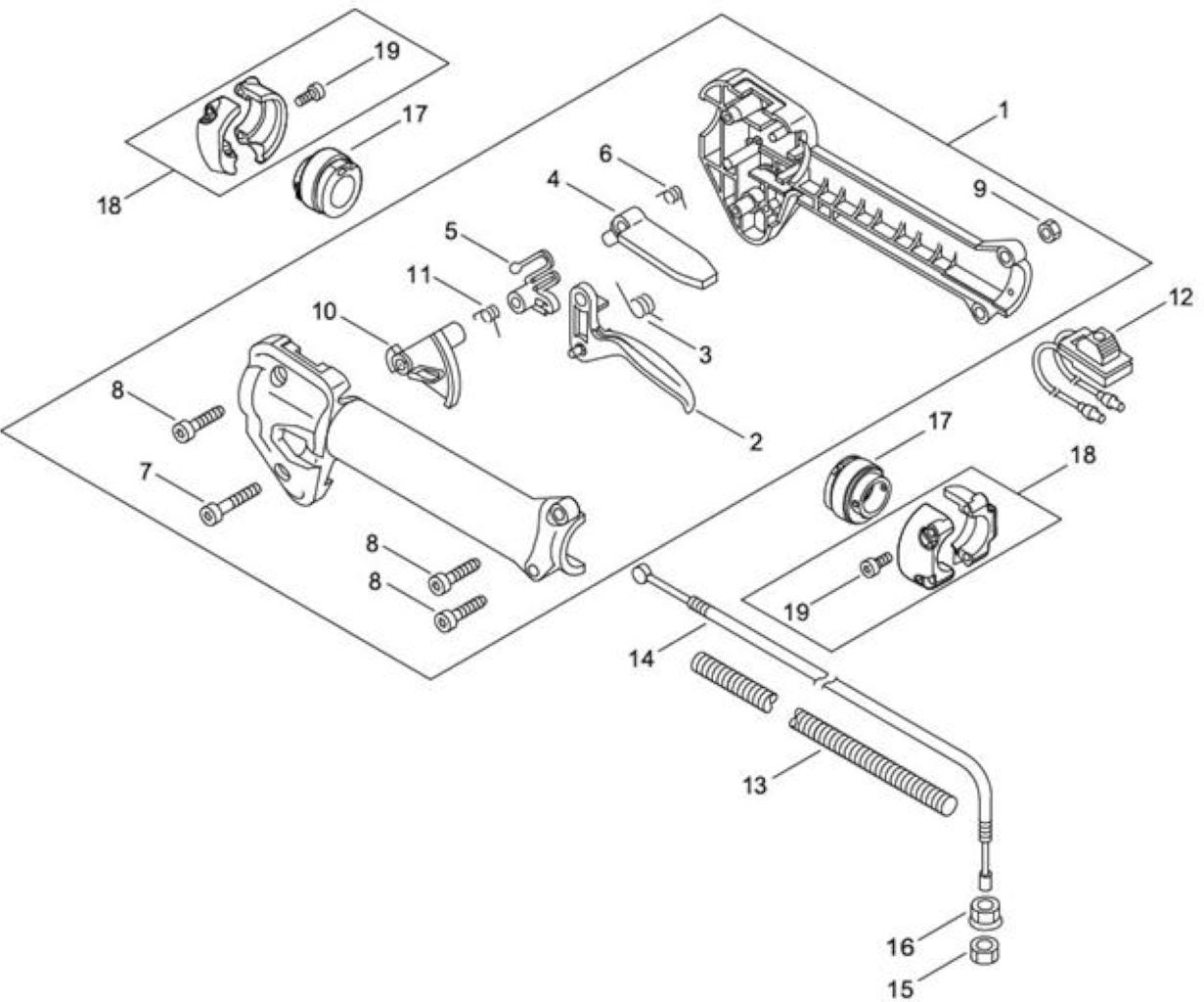

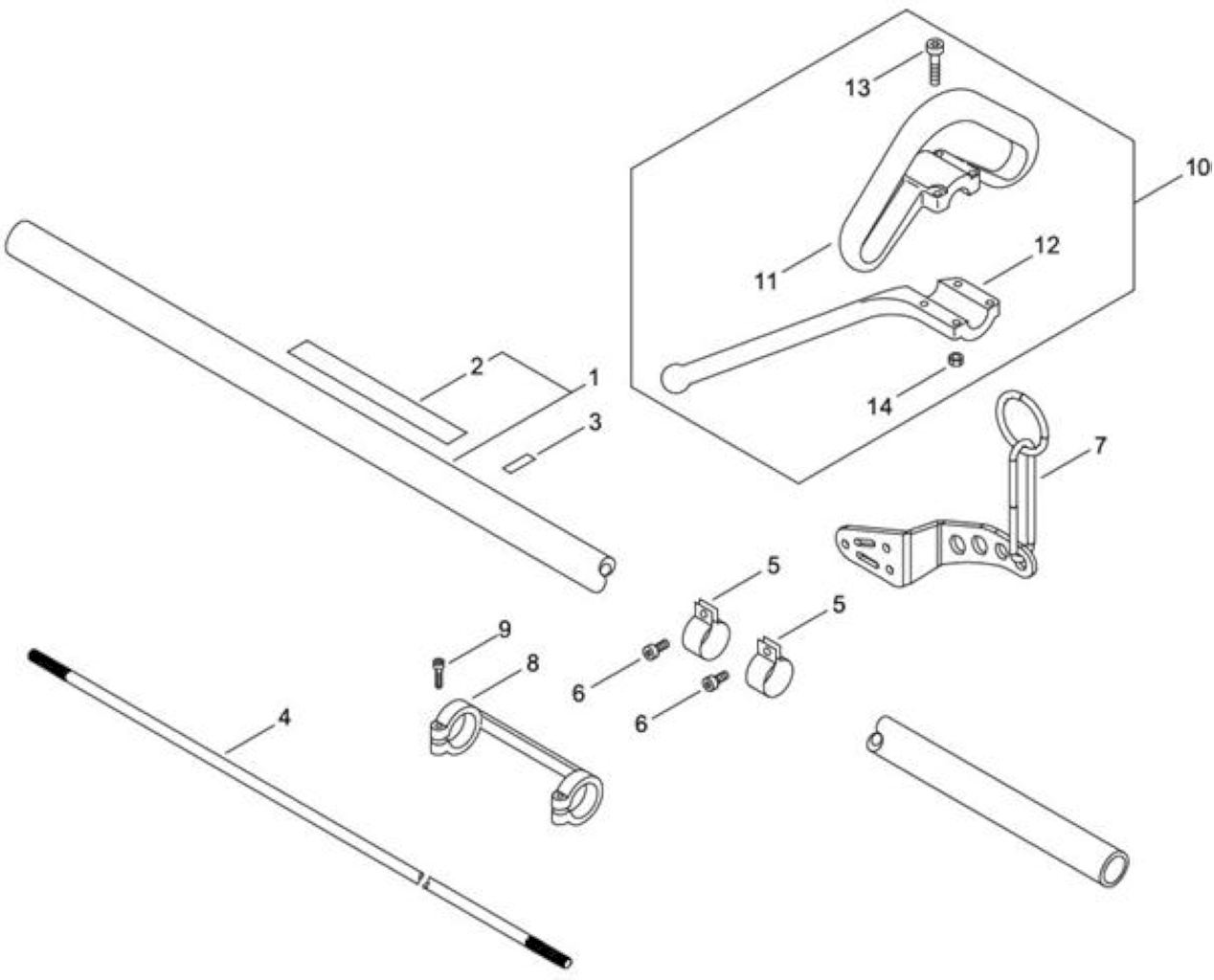

Tubolare, asta interna, impugnatura Impugnatura acc.

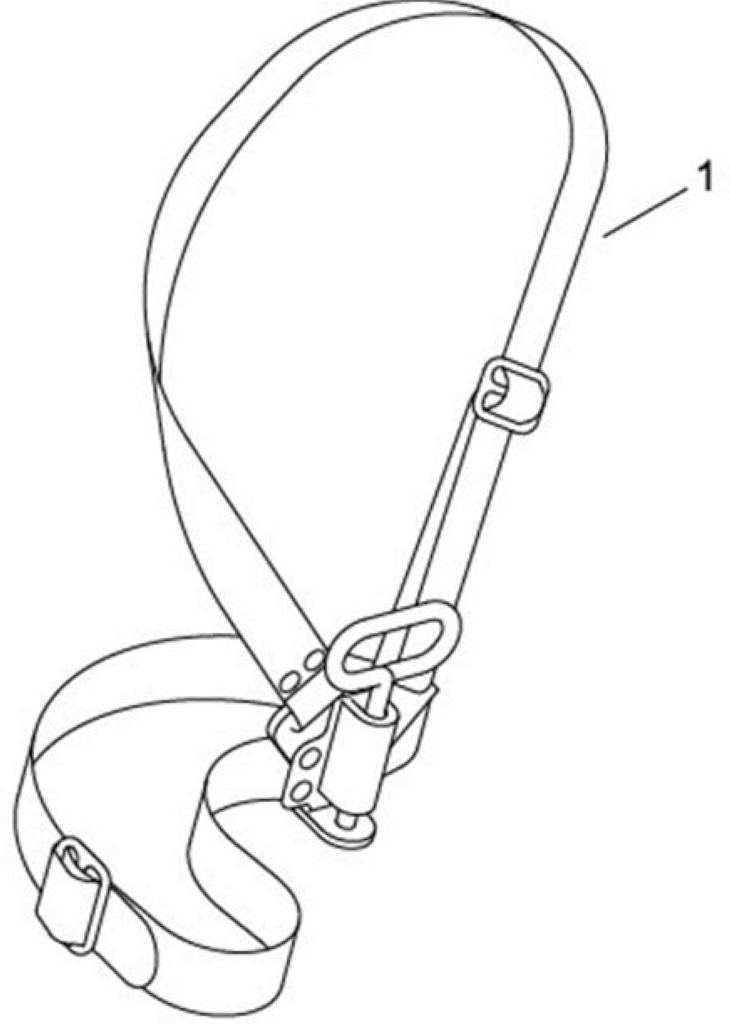

Cinghia
|

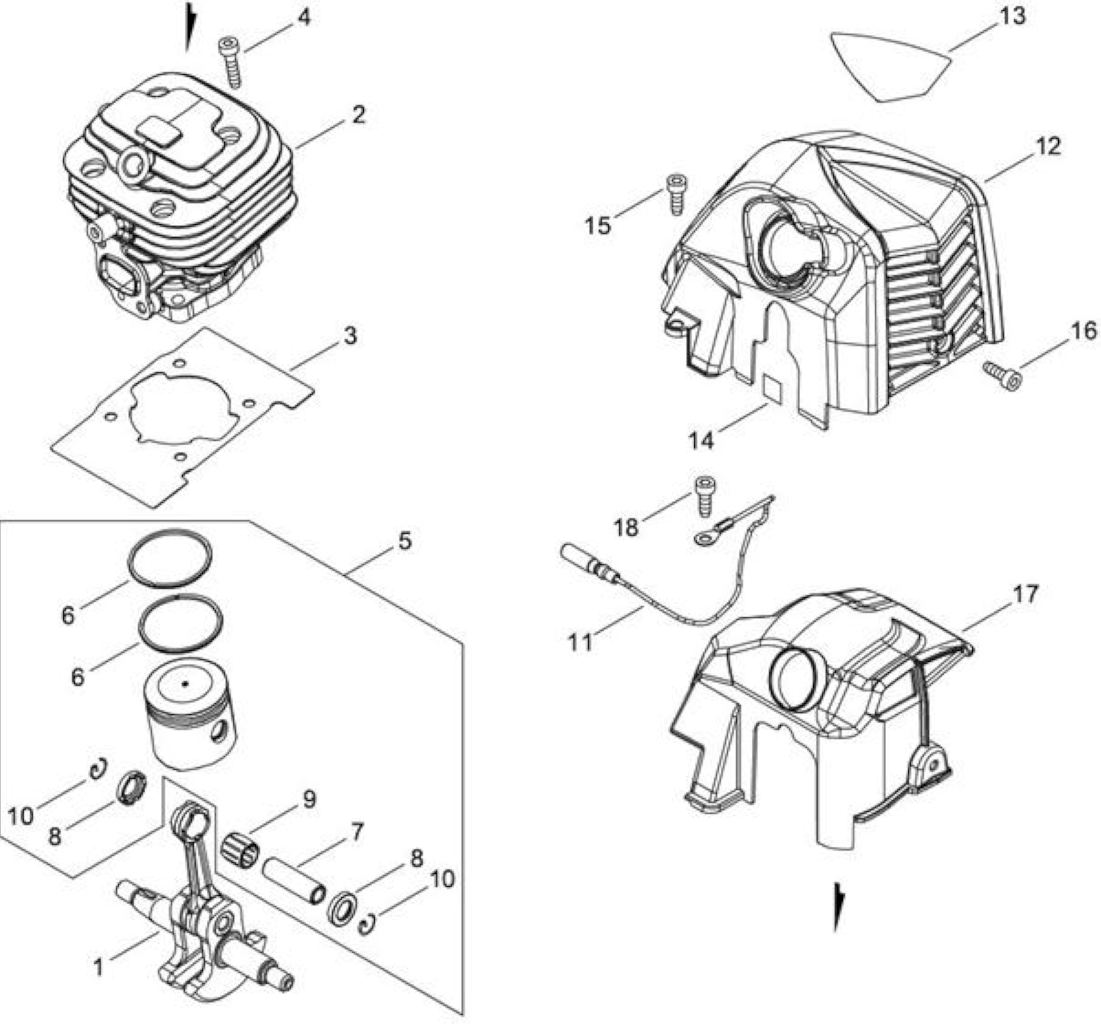

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRA011001540 |
ALBERO MOTORE COMPL. |
1 |
|
|
2 |
ECRA130002350 |
CILINDRO PER
SRM3020T/T302TS |
1 |
|
|
3 |
ECRV100000870 |
GUARNIZIONE CILINDRO |
1 |
T:0.8 |
|
4 |
ECRV805000210 |
BULLONE TORX 5X20 |
4 |
TB-5*20 |
|
5 |
ECRP100005250 |
KIT PISTONE PER
SRM3020T/T302TS |
1 |
|
|
6 |
ECRA101000740 |
FASCIA ELASTICA |
2 |
36*1.2*1.5 |
|
7 |
ECR10001327430 |
SPINOTTO PISTONE |
1 |
|
|
8 |
ECR10001453630 |
DISTANZIALE SPINOTTO |
2 |
|
|
9 |
ECR10001216131 |
CUSCINETTO DI BIELLA |
1 |
|
|
10 |
ECR10001503931 |
FERMO SPINOTTO |
2 |
|
|
11 |
ECRV485003060 |
CAVO MASSA |
1 |
|
|
12 |
ECRA160003480 |
COPERCHIO CILINDRO |
1 |
|
|
13 |
ECRX562000940 |
|
1 |
T302TS |
|
14 |
ECRX524001901 |
|
1 |
|
|
15 |
ECRV805000140 |
BULLONE TORX 5 |
1 |
TB-5*12 |
|
16 |
ECRV835000010 |
|
1 |
TB-5*12 |
|
17 |
ECRA160003470 |
COPERCHIO CILINDRO |
1 |
|
|
18 |
ECRV805000140 |
BULLONE TORX 5 |
1 |
TB-5*12 |
|

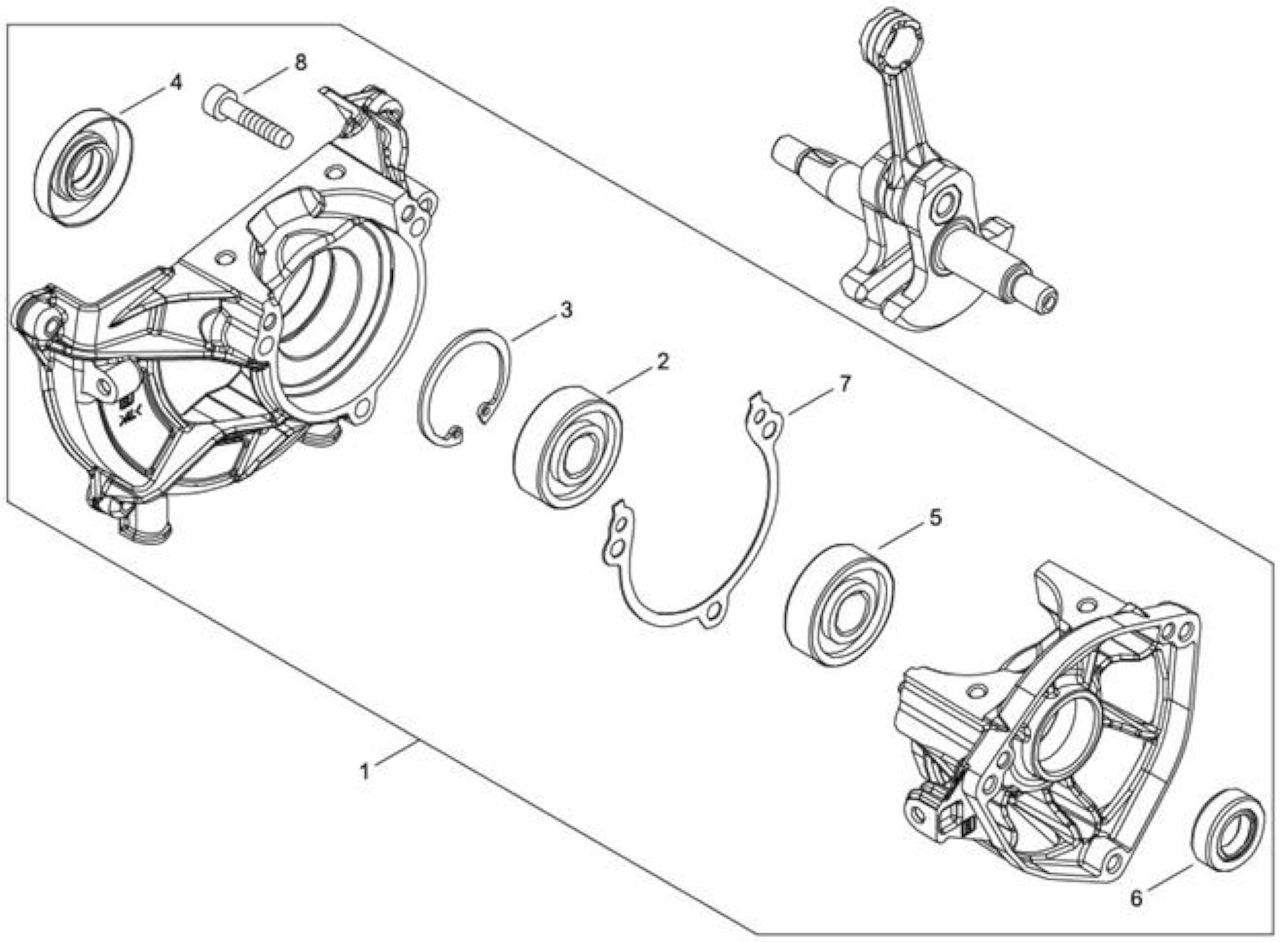

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRP100005260 |
CARTER MOTORE COMPL. |
1 |
|
|
2 |
ECR9403536201 |
CUSCINETTO BB6201/C3 |
1 |
6201X3JR2C3 |
|
3 |
ECR90070200032 |
FERMO CR32 |
1 |
CR-32 |
|
4 |
ECR10021203930 |
PARAOLIO |
1 |
ISCX12*32*5.5 |
|
5 |
ECR9403536201 |
CUSCINETTO BB6201/C3 |
1 |
6201X3JR2C3 |
|
6 |
ECR10021305530 |
PARAOLIO |
1 |
ISCD |
|
7 |
ECRV102000310 |
GUARNIZIONE CARTER MOTORE |
1 |
T:0.5 |
|
8 |
ECRV805000220 |
BULLONE TORX 5 -NERO- |
3 |
TB-5*25 |
|

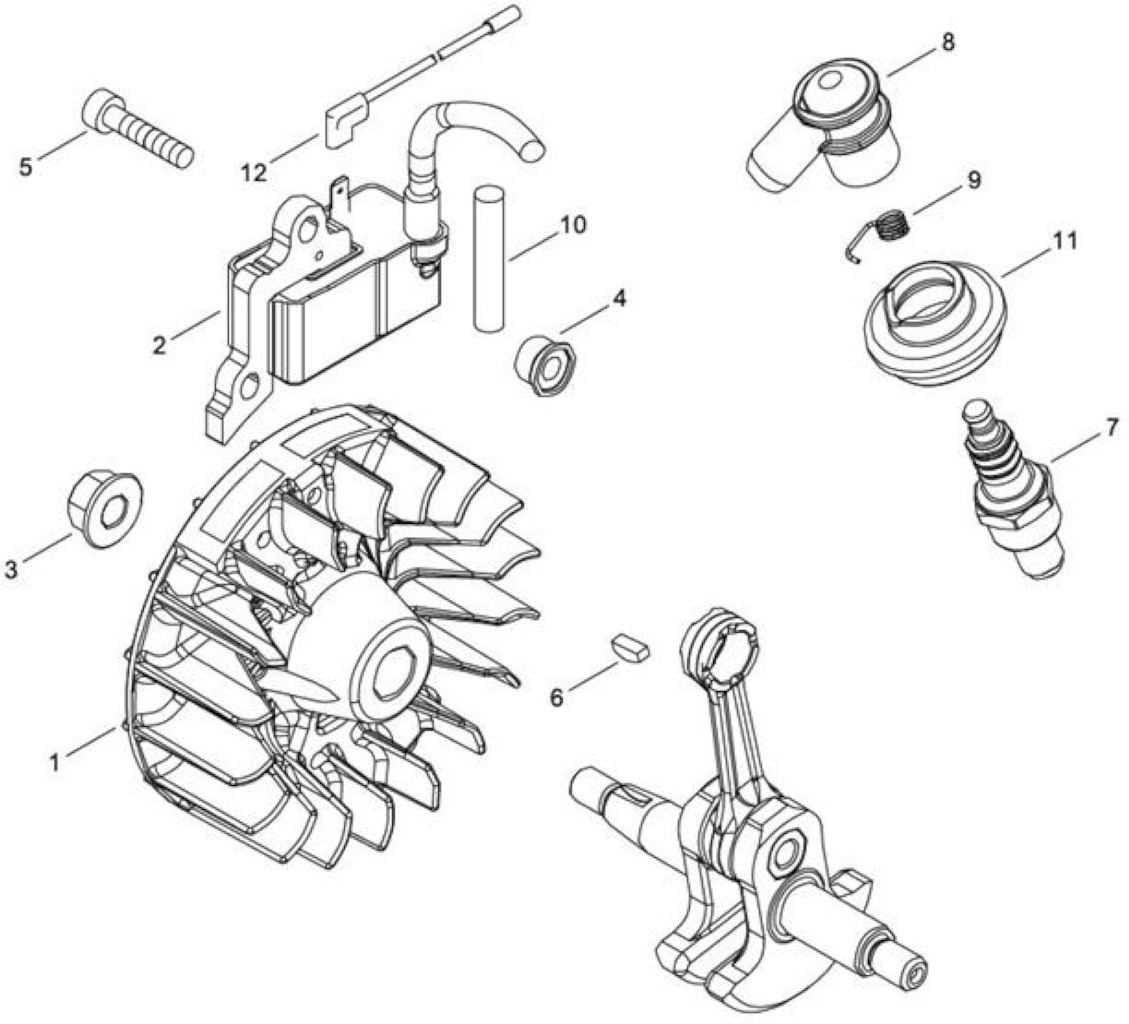

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRA409001350 |
VOLANO |
1 |
ID#R10036 |
|
2 |
ECRA411001780 |
MODULO ACCENSIONE |
1 |
ID#A10088 |
|
3 |
ECR90051500008 |
DADO N8 |
1 |
8 |
|
4 |
ECRV323000130 |
|
2 |
|
|
5 |
ECRV835000030 |
BULLONE TORX 5 |
2 |
TB-5*20 |
|
6 |
ECR10014212330 |
CHIAVELLA ALBERO MOTORE |
1 |
|
|
7 |
|
CANDELA |
1 |
CMR7H |
|
8 |
ECRA427000190 |
CAPPUCCIO CANDELA |
1 |
|
|
9 |
ECRA426000010 |
MOLLA CAPPUCCIO CANDELA |
1 |
|
|
10 |
ECRV475007550 |
TUBETTO |
1 |
|
|
11 |
ECRA429000040 |
COPERCHIO |
1 |
|
|
12 |
ECRV485003050 |
CAVO MASSA |
1 |
CB104/L245 |
|

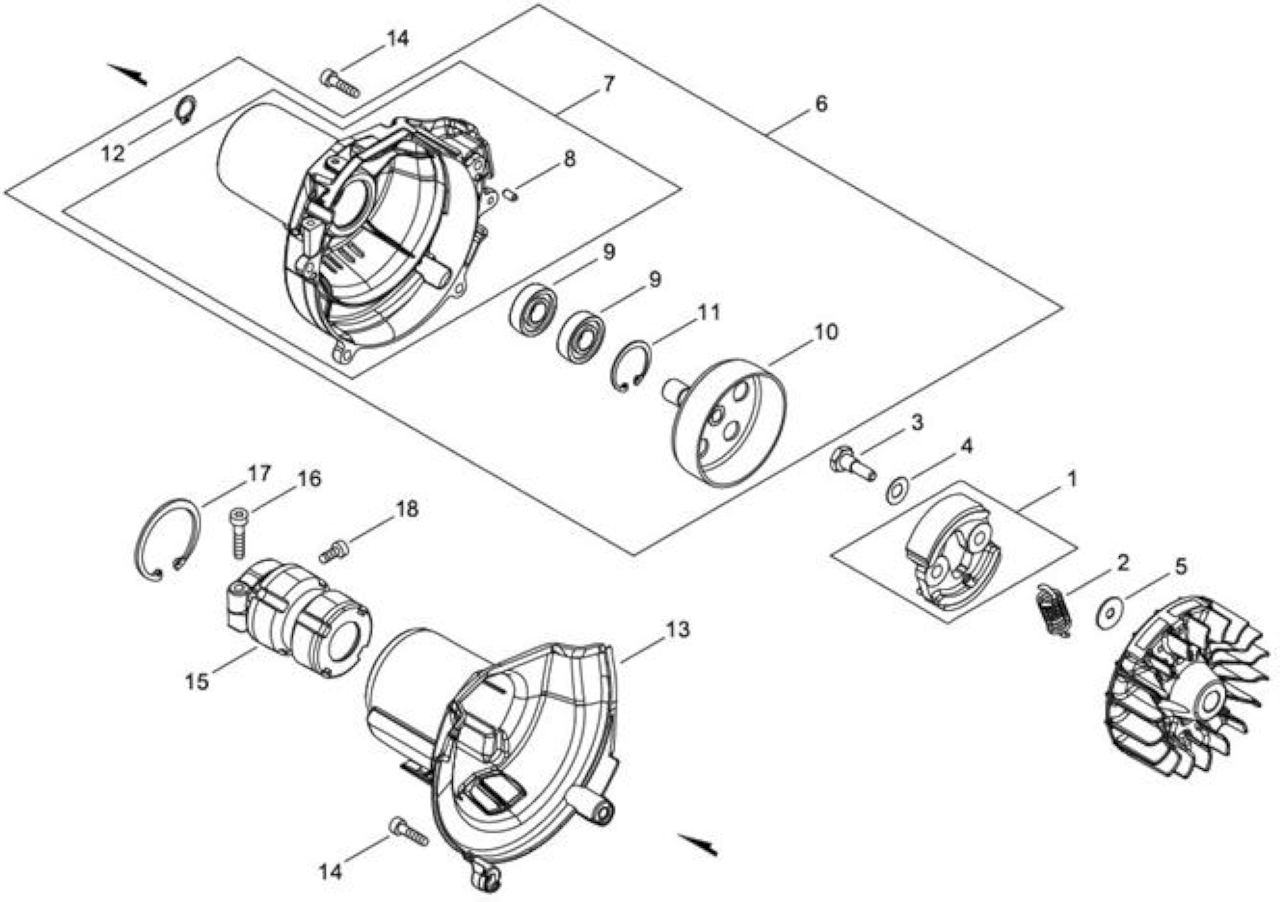

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRP100005270 |
SET MASSE FRIZIONE |
1 |
|
|
2 |
ECRA566000330 |
MOLLA FRIZIONE |
1 |
|
|
3 |
ECR17504656030 |
BULLONE FRIZIONE |
2 |
|
|
4 |
ECR17504956030 |
RONDELLA FRIZIONE |
2 |
8.5*16*0.5 |
|
5 |
ECR17504805530 |
RONDELLA FRIZIONE |
2 |
6.2*19*1.0 |
|
6 |
ECRP100005280 |
CARTER VENTOLA COMPL. |
1 |
|
|
7 |
ECRA172003410 |
CARTER VENTOLA |
1 |
|
|
8 |
ECR90033040080 |
COPPIGLIA 4X08 |
2 |
4*8 |
|
9 |
ECR90080706001 |
CUSCINETTO BB6001 |
2 |
6001V(LB) |
|
10 |
ECRA556001820 |
CAMPANA FRIZIONE |
1 |
64 |
|
11 |
ECR90070200028 |
FERMO CR28 |
1 |
CR-28 |
|
12 |
ECR90070100012 |
FERMO CS12 |
1 |
CS-12 |
|
13 |
ECRA413000130 |
COPERCHIO |
1 |
|
|
14 |
ECRV805000160 |
BULLONE TORX 5 |
4 |
TB-5*20 |
|
15 |
ECRV420000970 |
AMMORTIZZATORE |
1 |
|
|
16 |
ECRV805000170 |
BULLONE TORX 5 -SILVER- |
1 |
TB-5*25 |
|
17 |
ECR90070200045 |
ANELLO DI TENUTA |
1 |
CR-45 |
|
18 |
ECRV805000140 |
BULLONE TORX 5 |
1 |
TB-5*12 |
|

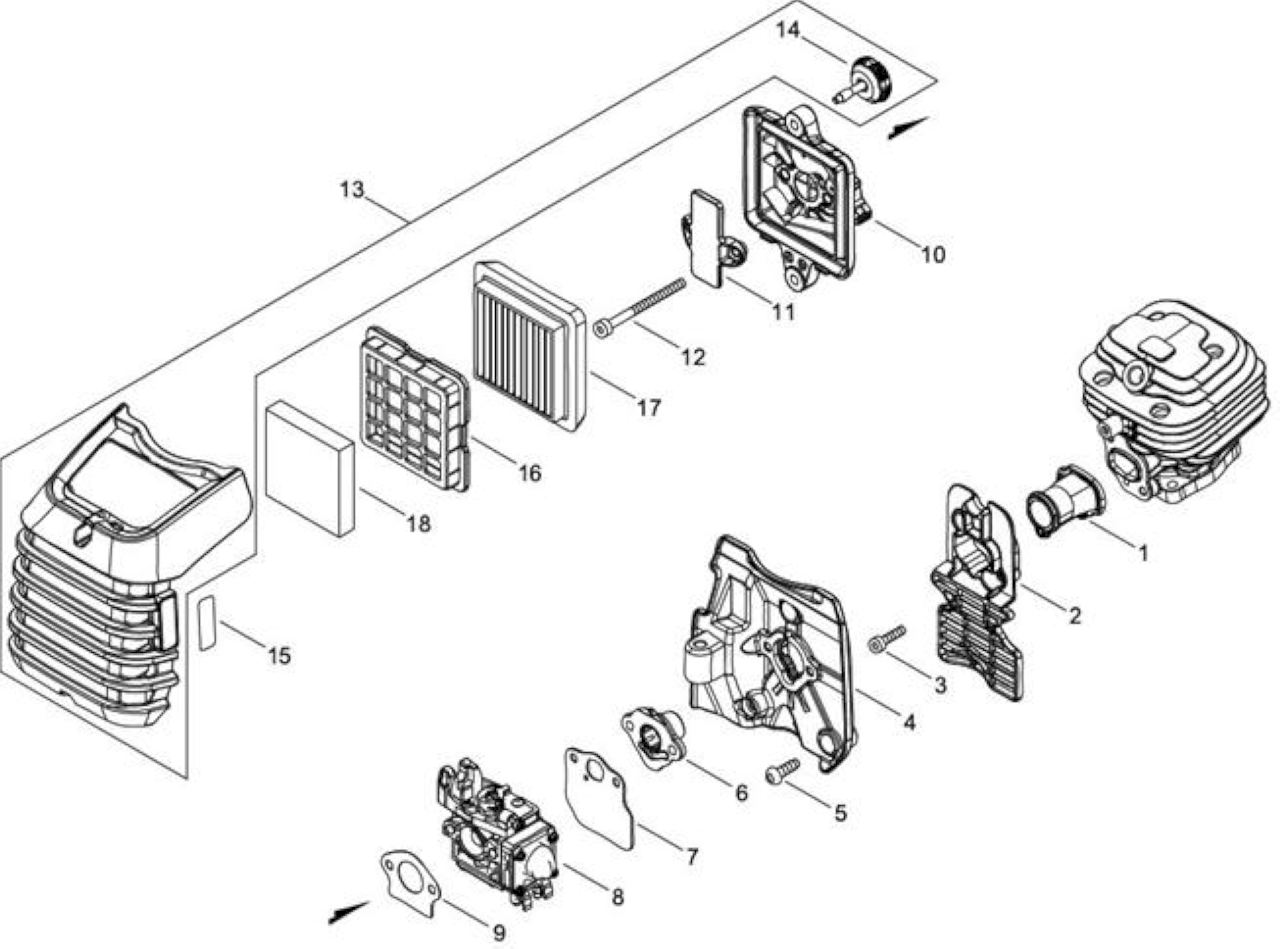

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRA202000330 |
COLLETTORE ASPIRAZIONE |
1 |
|
|
2 |
ECRA206000060 |
SUPPORTO COLLETTORE |
1 |
|
|
3 |
ECRV805000150 |
BULLONE TORX 5 |
2 |
TB-5*16 |
|
4 |
ECRA209001080 |
PIASTRA ISOLATORE |
1 |
|
|
5 |
ECRV805000000 |
BULLONE TORX 5 |
3 |
TT-5*16 |
|
6 |
ECRA209001090 |
PIASTRA ISOLATORE |
1 |
|
|
7 |
ECRV103002010 |
GUARNIZIONE ISOL-CARBURATORE |
1 |
T:1.0 |
|
8 |
ECRA021004830 |
*VEDI ECRA021004831 * |
|
|
|
9 |
ECRV103001900 |
GUARNIZIONE ISOL-CARBURATORE |
1 |
|
|
10 |
ECRP021051160 |
CORPO FILTRO ARIA |
1 |
|
|
11 |
ECRA244000320 |
PIASTRINA |
1 |
|
|
12 |
ECRV805000340 |
BULLONE, TORX 5 |
2 |
TB-5*60 |
|
13 |
ECRP100005290 |
COPERCHIO FILTRO ARIA |
1 |
|
|
14 |
ECRV299000640 |
POMELLO COPERCHIO
FILTRO ARIA |
2 |
|
|
15 |
ECR89033252730 |
ETICHETTA |
1 |
|
|
16 |
ECRA227000050 |
PIASTRA |
1 |
|
|
17 |
ECRA226002030 |
FILTRO ARIA |
1 |
|
|
18 |
ECRA226002040 |
FILTRO ARIA |
1 |
HP-70 |
|

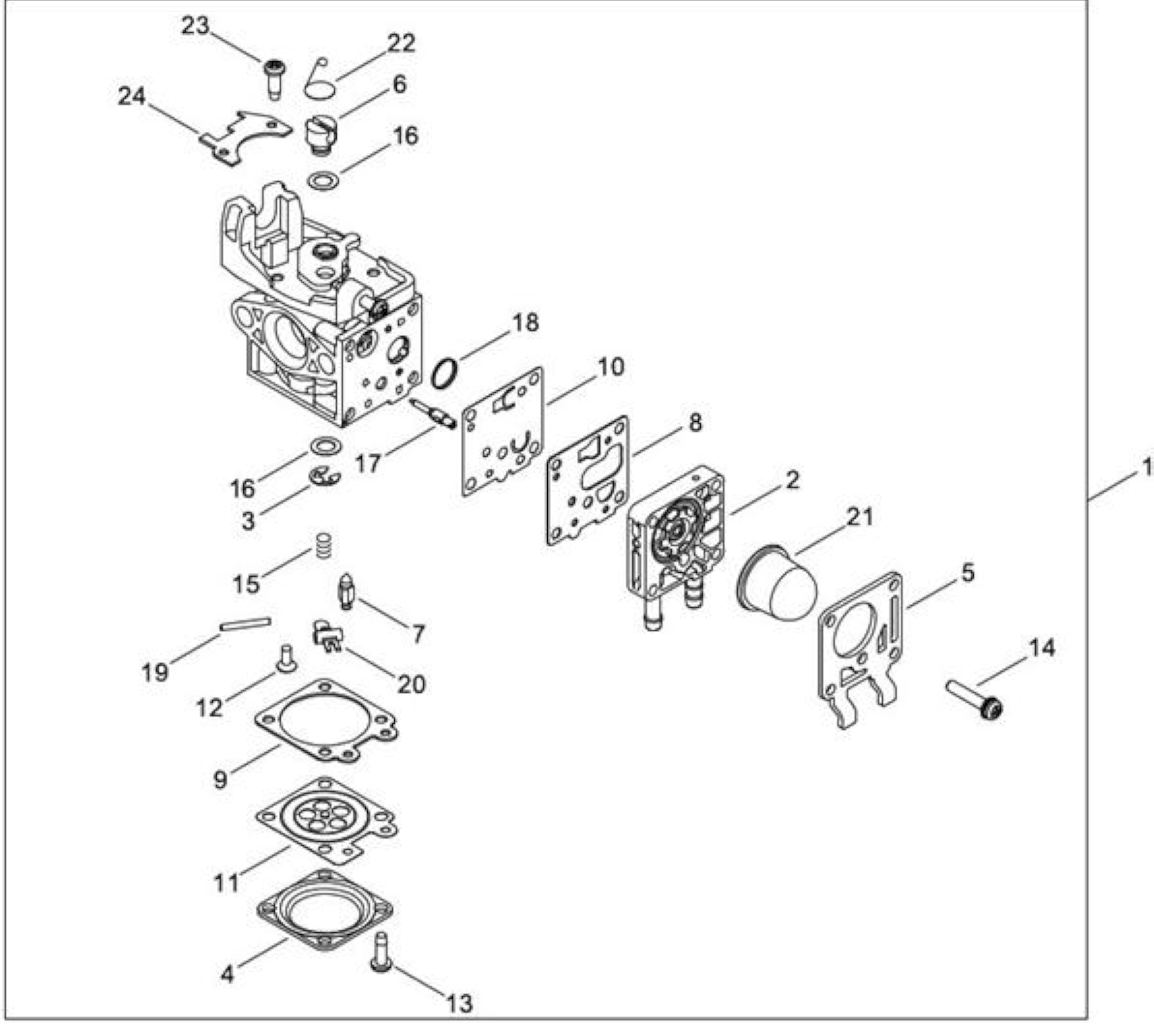

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRA021004830 |
*VEDI ECRA021004831 * |
1 |
|
|
2 |
ECRP003006120 |
COPERCHIO MEMBRANA
POMPANTE |
1 |
|
|
3 |
ECR12317307930 |
FERMO CE |
1 |
|
|
4 |
ECR12314203930 |
COPERCHIO MEMBRANA
POMPANTE |
1 |
|
|
5 |
ECRP003004510 |
COPERCHIO POMPA |
1 |
|
|
6 |
ECRP003005850 |
PERNO |
1 |
|
|
7 |
ECR12313719830 |
SPILLO CARBURATORE |
1 |
|
|
8 |
ECRP003004530 |
GUARNIZIONE MEMBRANA |
1 |
|
|
9 |
ECR12314027230 |
GUARNIZIONE MEMBRANA |
1 |
|
|
10 |
ECRP003004540 |
MEMBRANA POMPANTE |
1 |
|
|
11 |
ECRP003001670 |
MEMBRANA C/DISCO |
1 |
|
|
12 |
ECRP003005860 |
|
1 |
|
|
13 |
ECRP003004560 |
|
4 |
|
|
14 |
ECRP003004570 |
|
4 |
|
|
15 |
ECRP003005870 |
MOLLA |
1 |
|
|
16 |
ECRP003001710 |
|
2 |
|
|
17 |
ECRP003005880 |
SPILLO |
1 |
|
|
18 |
ECR12312610631 |
FILTRO CARBURATORE |
1 |
|
|
19 |
ECR12313803930 |
SPINOTTO |
1 |
|
|
20 |
ECRP003001630 |
BILANCERE |
1 |
|
|
21 |
ECR12318109560 |
PRIMER |
1 |
|
|
22 |
ECRP003005890 |
|
1 |
|
|
23 |
ECR12311440630 |
VITE SUPPORTO |
3 |
|
|
24 |
ECRP003005900 |
|
1 |
|
|

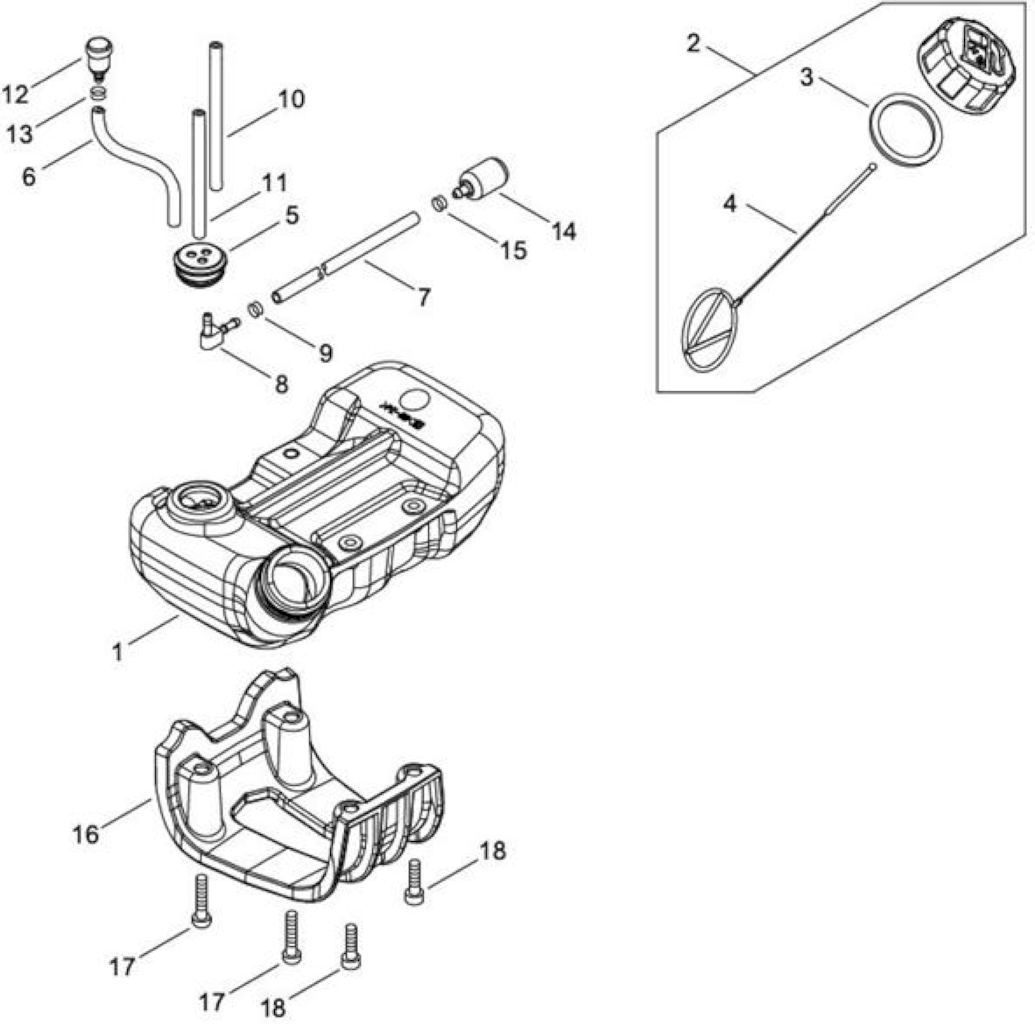

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRA350002500 |
SERBATOIO MISCELA |
1 |
|
|
2 |
ECRP021035680 |
*VEDI ECRP021035681 * |
1 |
T242 |
|
3 |
ECR13101655830 |
*VEDI ECRV107000190 * |
1 |
|
|
4 |
ECRA365000060 |
MISCELATORE |
1 |
L=123 |
|
5 |
ECR13211555930 |
*VEDI ECR13211555931 * |
1 |
|
|
6 |
ECRV471001200 |
*VEDI ECRV471001201 * |
1 |
3*5*70 |
|
7 |
ECRV470002360 |
TUBETTO 3*5*140*35 |
1 |
3*5*140*35 |
|
8 |
ECRV186000500 |
RACCORDO |
1 |
|
|
9 |
ECRV490001240 |
CLIP |
1 |
|
|
10 |
ECRV471003320 |
TUBETTO 3*6*95 |
1 |
3*6*95 |
|
11 |
ECR13201049730 |
TUBO MISCELA ESTERNO |
1 |
3*6*85 |
|
12 |
ECRA356000031 |
VALVOLA SFIATO |
1 |
|
|
13 |
ECRV490001230 |
CLIP |
1 |
|
|
14 |
ECRA369000470 |
FILTRO MISCELA |
1 |
|
|
15 |
ECRV490001240 |
CLIP |
1 |
|
|
16 |
ECRA175000400 |
SUPPORTO SERBATOIO MISCELA |
1 |
|
|
17 |
ECRV805000230 |
BOLT, TORX 5 |
2 |
TT-5*25 |
|
18 |
ECRV805000160 |
BULLONE TORX 5 |
2 |
TB-5*20 |
|

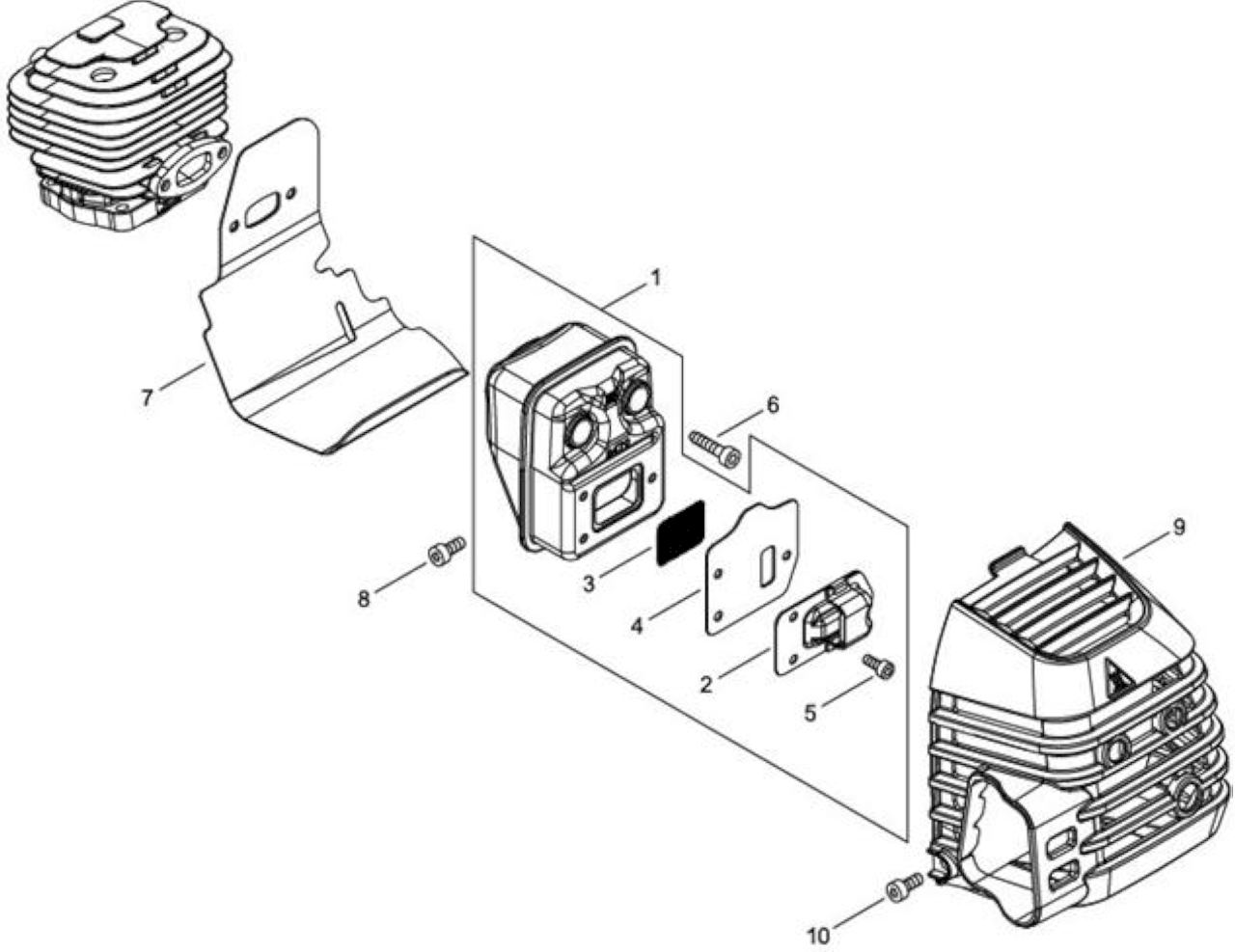

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRP100005300 |
MARMITTA COMPLETA |
1 |
|
|
2 |
ECRA313002080 |
GUIDA SCARICO |
1 |
ID#2480 |
|
3 |
ECR14586240630 |
RETINA MARMITTA |
1 |
|
|
4 |
ECRV104002380 |
GUIDA SCARICO |
1 |
T:1.0 |
|
5 |
ECRV804000030 |
BULLONE 4X8 |
3 |
TB-4*8 |
|
6 |
ECRV805000210 |
BULLONE TORX 5X20 |
2 |
TB-5*20 |
|
7 |
ECRV104002390 |
GUIDA SCARICO |
1 |
|
|
8 |
ECRV805000300 |
BULLONE TORX 5 |
1 |
TB-5*12 |
|
9 |
ECRA320001290 |
PROTEZIONE MARMITTA |
1 |
|
|
10 |
ECRV835000010 |
|
2 |
TB-5*12 |
|

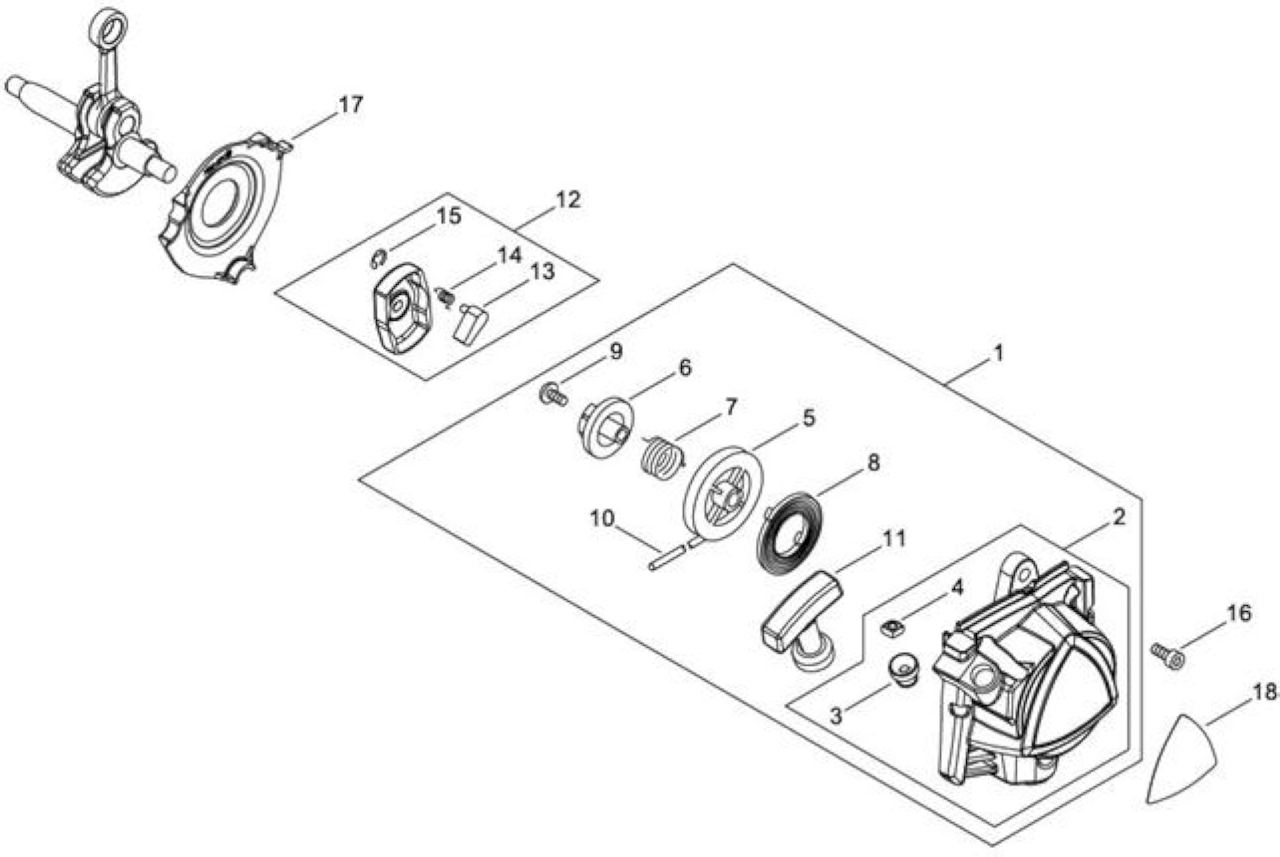

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRA051003340 |
AVVIAMENTO COMPLETO |
1 |
|
|
2 |
ECRP022050890 |
CARTER AVVIAMENTO |
1 |
|
|
3 |
ECRP022045770 |
GUIDA FUNE |
1 |
|
|
4 |
ECRP022022010 |
DADO |
2 |
|
|
5 |
ECRP022008470 |
AVVOLGIFUNE |
1 |
|
|
6 |
ECRP022008460 |
PULEGGIA AVVIAMENTO |
1 |
|
|
7 |
ECRP022008450 |
MOLLA |
1 |
|
|
8 |
ECR17722040630 |
MOLLA AVVIAMENTO |
1 |
|
|
9 |
ECR17723661830 |
*VEDI ECRV253000310 * |
1 |
|
|
10 |
ECRP022050900 |
|
1 |
3.5*750 |
|
11 |
ECRP022050910 |
IMPUGNATURA AVVIAMENTO |
1 |
|
|
12 |
ECRA052000190 |
GANCI AVV.TO COMPLETI |
1 |
|
|
13 |
ECRP022008480 |
GANCIO AVV.TO |
2 |
|
|
14 |
ECR17723440630 |
MOLLA DI RITORNO |
2 |
|
|
15 |
ECRP022002100 |
*VEDI SKRP022002100 * |
2 |
4 |
|
16 |
ECRV805000150 |
BULLONE TORX 5 |
3 |
TB-5*16 |
|
17 |
ECRA127000530 |
PARAPOLVERE |
1 |
|
|
18 |
ECRX562000950 |
|
1 |
T302TS |
|

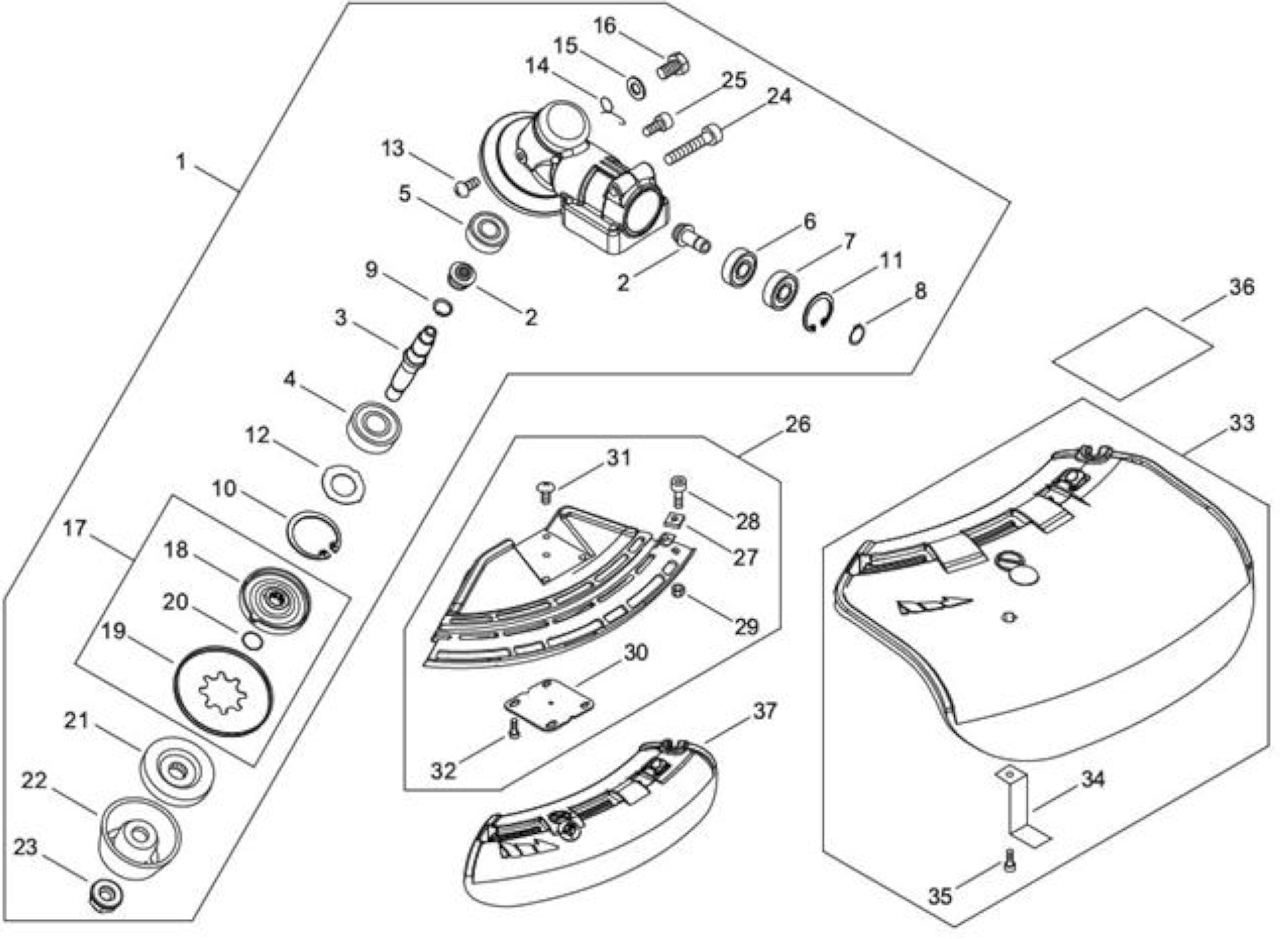

Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRP100004840 |
TESTINA COMPLETA |
1 |
|
|
2 |
ECRV000000260 |
COPPIA CONICA |
1 |
|
|
3 |
ECRC534001080 |
ALBERINO COPPIA CONICA |
1 |
|
|
4 |
ECR90081206201 |
CUSCINETTO BB6201 |
1 |
6201DDU(LLU) |
|
5 |
ECR90081000629 |
CUSCINETTO BB 629 |
1 |
629 |
|
6 |
ECR90080000609 |
CUSCINETTO BB609 |
1 |
609 |
|
7 |
ECR90080300609 |
CUSCINETTO BB609 |
1 |
609Z |
|
8 |
ECR90070100009 |
CIRCLIP 9 |
1 |
CS-9 |
|
9 |
ECR90070600012 |
FERMO WR12 |
1 |
WR-12 |
|
10 |
ECR90070200032 |
FERMO CR32 |
1 |
CR-32 |
|
11 |
ECR90070200025 |
FERMO CR25 |
1 |
CR-25 |
|
12 |
ECRV340000180 |
WASHER |
1 |
|
|
13 |
ECR90022004006 |
VITE SR 4X06 |
1 |
4*6 |
|
14 |
ECRV452001310 |
MOLLA |
1 |
|
|
15 |
ECR90060350008 |
RONDELLA |
1 |
8.5*18*0.8T |
|
16 |
ECR61043450031 |
TAPPO TESTINA |
1 |
M8*8 |
|
17 |
ECR61031352932 |
*VEDI ECRP050010710 * |
1 |
|
|
18 |
ECR61031352132 |
*VEDI ECRC535000011 * |
1 |
|
|
19 |
ECR61035256830 |
GHIERA PIASTRA PORTA DISCO |
1 |
|
|
20 |
ECR90072000012 |
ANELLO GOMMA P-12 |
1 |
P-12 |
|
21 |
ECR61031452130 |
PIASTRA FERMA DISCO |
1 |
|
|
22 |
ECR69922956830 |
SOTTOCOPPA FISSA |
1 |
|
|
23 |
ECR61032052130 |
DADO TESTINA |
1 |
|
|
24 |
ECRV806000020 |
BOLT, TORX 6 |
1 |
TB-6*25 |
|
25 |
ECRV805000130 |
BULLONE, TORX 5 |
1 |
TB-5*10 |
|
26 |
ECRP021050820 |
SUPPORTO SALVAGAMBE (NERO) |
1 |
|
|
27 |
ECR90056500005 |
DADO N.5 |
1 |
5 |
|
28 |
ECRV805000170 |
BULLONE TORX 5 -SILVER- |
1 |
TB-5*25 |
|
29 |
ECR90056200005 |
*VEDI ECR90056000005 * |
1 |
5 |
|
30 |
ECRC552000200 |
PIASTRINA |
1 |
|
|
31 |
ECR9131604010 |
VITE |
1 |
M4*10 |
|
32 |
ECRV805000260 |
BOLT, TORX 5 |
4 |
TB5*25 |
|
33 |
ECRP021048940 |
SALVAGAMBE COMPLETO *P021048941 |
1 |
|
|
34 |
ECRC554000001 |
*VEDI ECRC554000002 * |
1 |
|
|
35 |
ECRV805000150 |
BULLONE TORX 5 |
1 |
TB-5*16 |
|
36 |
ECRX530000570 |
ETICHETTA |
1 |
|
|
37 |
ECRC550000541 |
PROTEZIONE
SALVAGAMBE (NERO) |
1 |
|
|
Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRP100005430 |
TUBO TRASMISSIONE |
1 |
|
|
2 |
ECR89061743130 |
ETICHETTA |
1 |
|
|
3 |
ECR89015204930 |
ETICHETTA |
1 |
|
|
4 |
ECRC504000050 |
ASTA TRASMISSIONE |
1 |
7*1540 |
|
5 |
ECRV495001010 |
FASCETTA |
2 |
|
|
6 |
ECRV805000140 |
BULLONE TORX 5 |
2 |
TB-5*12 |
|
7 |
ECRC624000020 |
AGGANCIO CINGHIA |
1 |
|
|
8 |
ECRV363000320 |
|
1 |
|
|
9 |
ECRV804000020 |
BOLT, TORX 4 |
2 |
TT-4*20 |
|
10 |
ECRP021050970 |
IMPUGNATURA SX COMPL. |
1 |
|
|
11 |
ECRC400000220 |
IMPUGNATURA FRONTALE |
1 |
|
|
12 |
ECR35164351730 |
SUPPORTO IMPUGNATURA SX |
1 |
|
|
13 |
ECRV805000050 |
BULLONE, TORX 5 |
4 |
TB-5*30 |
|
14 |
ECR90050000005 |
DADO N05 |
4 |
5 |
|
Rif. |
Articolo |
Descrizione |
Q.tà |
Nota |
|
1 |
ECRP100003850 |
IMPUGNATURA
ACCELERATORE COMPLETA |
1 |
|
|
2 |
ECRC450000780 |
GRILLETTO ACCELERATORE |
1 |
|
|
3 |
ECR17804342230 |
MOLLA DI RITORNO |
1 |
|
|
4 |
ECRC460000370 |
LEVA BLOCCA ACCELERATORE |
1 |
|
|
5 |
ECRC461000000 |
FERMO ACCELERATORE *T.I.03-128 |
1 |
|
|
6 |
ECR17801352630 |
MOLLA BLOCCA ACCELERATORE |
1 |
|
|
7 |
ECRV805000060 |
BOLT, TORX 5 |
1 |
TB-5*35 |
|
8 |
ECRV805000170 |
BULLONE TORX 5 -SILVER- |
3 |
TB-5*25 |
|
9 |
ECR90050000005 |
DADO N05 |
4 |
5 |
|
10 |
ECRC461000110 |
FERMO ACCELERATORE |
1 |
|
|
11 |
ECRV452000120 |
MOLLA DI RITORNO |
1 |
|
|
12 |
ECRA440003030 |
|
1 |
|
|
13 |
ECRV475009270 |
|
1 |
7*85 |
|
14 |
ECRV430004940 |
CAVO ACCELERATORE |
1 |
|
|
15 |
ECR90050200006 |
DADO 3N06 |
1 |
3N6 |
|
16 |
ECR90051800006 |
NUT, FLANGE |
1 |
6 |
|
17 |
ECRV420000960 |
AMMORTIZZATORE |
2 |
|
|
18 |
ECRP021050990 |
FERMO IMPUGNATURA DX |
2 |
|
|
19 |
ECRV805000170 |
BULLONE TORX 5 -SILVER- |
4 |
TB-5*25 |
Rif. Articolo Descrizione Q.tà Nota
