Motore

Basamento motore Bobina, Volano Campana, Frizione Filtro aria, Carburatore Carburatore

Serbatoio Marmitta Avviamento

Coppia conica, Parasassi Aste, Impugnatura L Impugnatura acceleratore Cinghiaggio

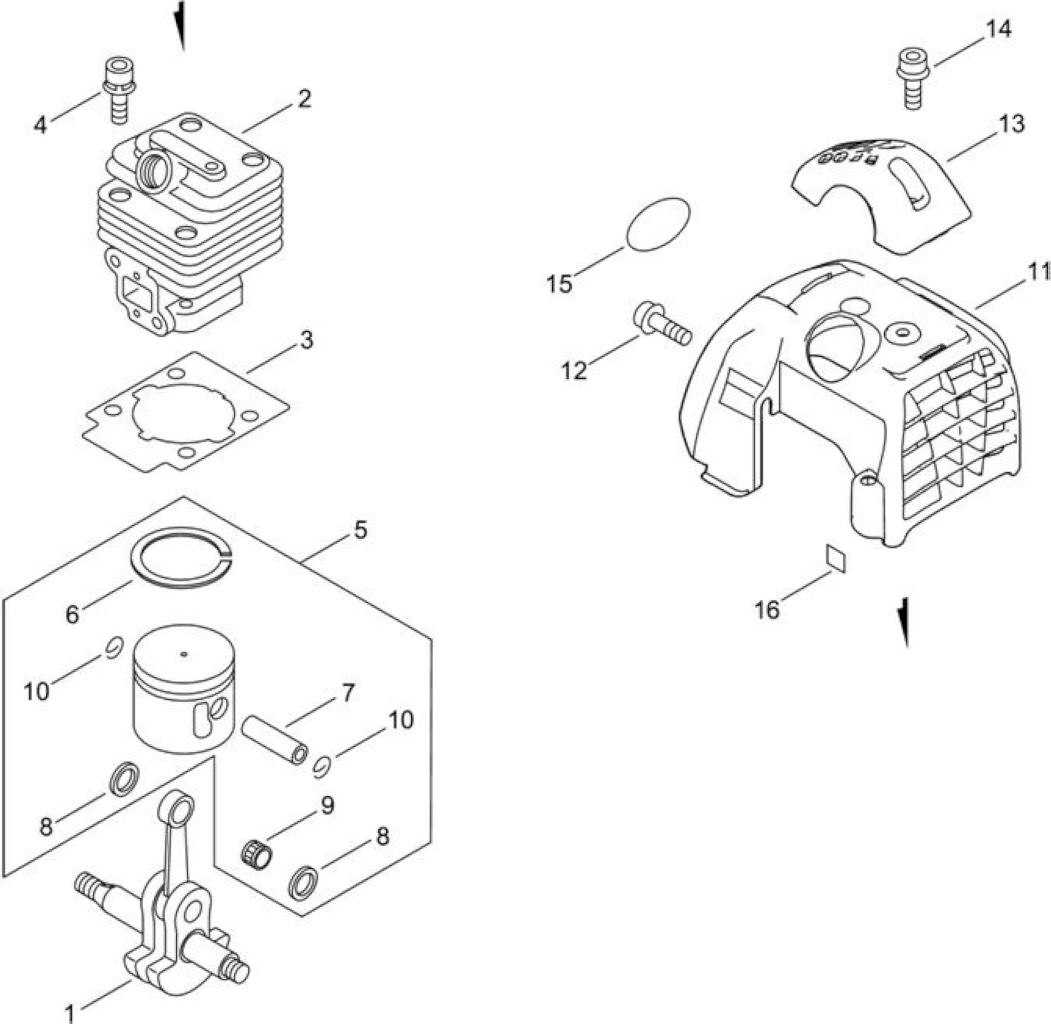

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA011001370	ALBERO MOTORE	1
2	ECRA130000800	CILINDRO X SRM300ES/PPT300ES/T280S	1
3	ECRV100000201	GUARNIZIONE CILINDRO	1
4	ECR9112805025	BOLT HSH	4
5	ECRP021047610	KIT PISTONE PER T280TS/301TES	1
6	ECRA101000170	FASCIA ELASTICA	1
7	ECR10001335430	SPINOTTO PISTONE	1
8	ECRV306000520	DISTANZIALE SPINOTTO	2
9	ECR10001216131	CUSCINETTO DI BIELLA	1
10	ECR10001503931	FERMO SPINOTTO	2
11	ECRA160003610	CARTER CILINDRO	1
12	ECR9112105010	BOLT, FLANGE	1
13	ECRA162000110	PROTEZIONE COPRICILINDRO	1
14	ECRV203000290	BOLT,5	1
15	ECRX562002010		1
16	ECRX524001901		1

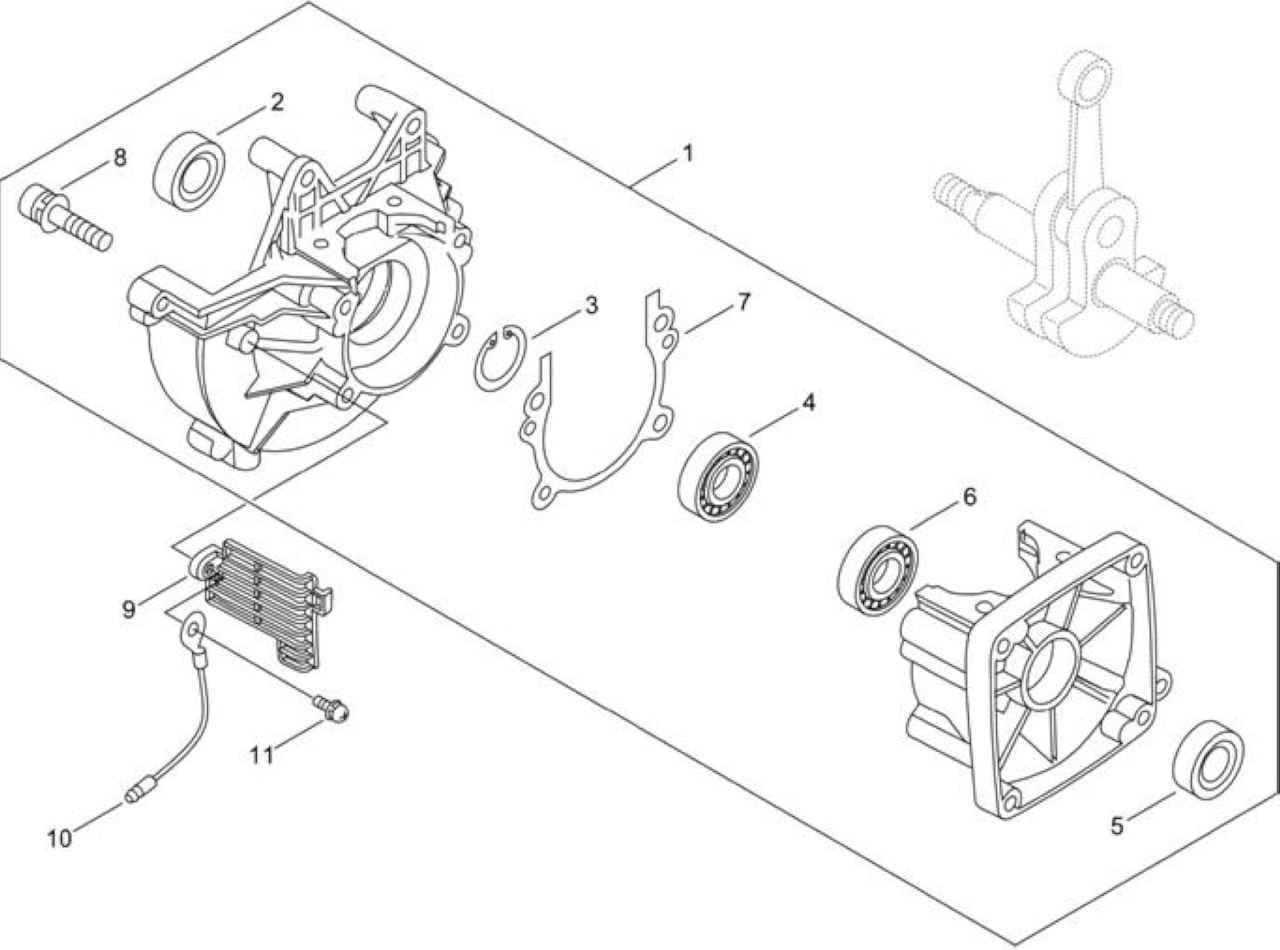

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021010741	CARTER MOTORE	1
2	ECR10021203930	PARAOLIO	1
3	ECR90070200032	FERMO CR32	1
4	ECR9403536201	CUSCINETTO BB6201/C3	1
5	ECRV505000020	PARAOLIO	1
6	ECR9403536201	CUSCINETTO BB6201/C3	1
7	ECRV102000030	GUARNIZIONE CARTER MOTORE	1
8	ECR9112805028	BOLT HSH	4
9	ECRA127000150	PARAPOLVERE	1
10	ECR16201427230	CAVO MASSA	1
11	ECR90024205010	VITE SR 5X10	1

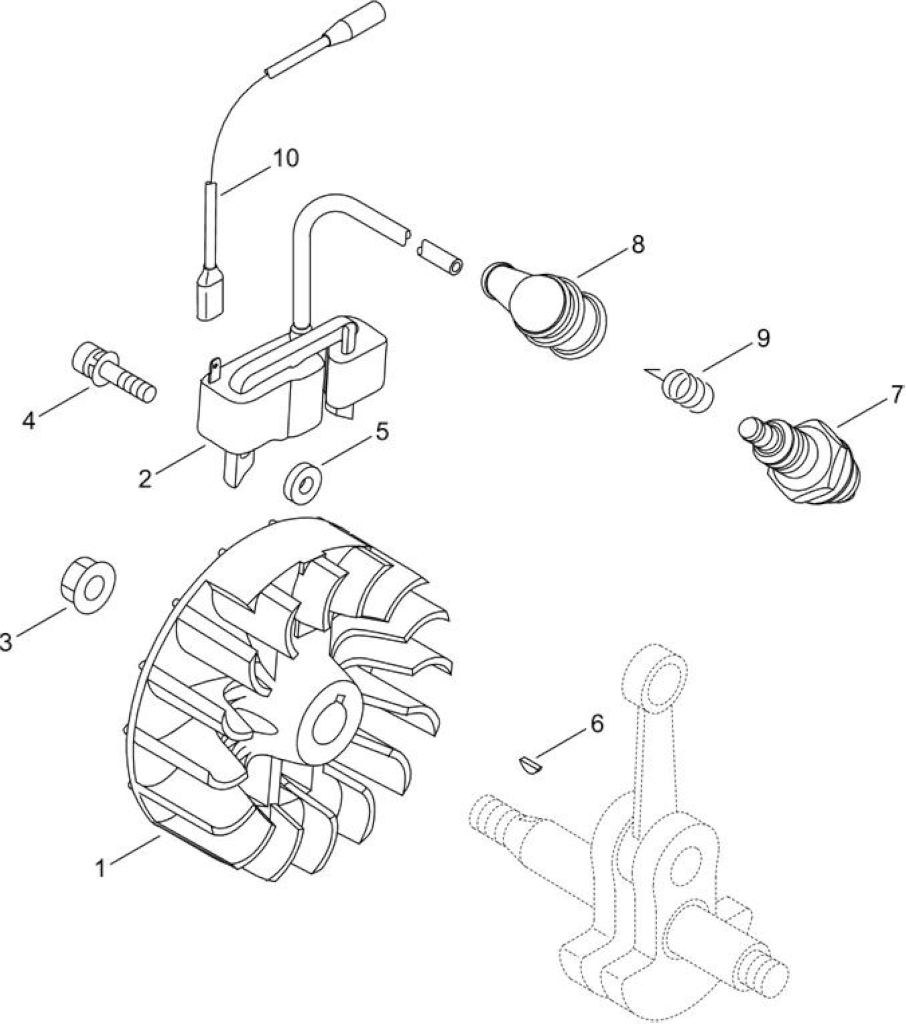

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409000290	VOLANO	1
2	ECRA411000312	MODULO ACCENSIONE	1
3	ECR90051500008	DADO N8	1
4	ECR90016205020	BULLONE BRUGOLA 5X20	2
5	ECRV323000070	RONDELLA, 5	2
6	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
7	BPMR8Y		1
8	ECR15901203433	CAPPUCCIO CANDELA	1
9	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1
10	ECRV485000810	LEAD	1

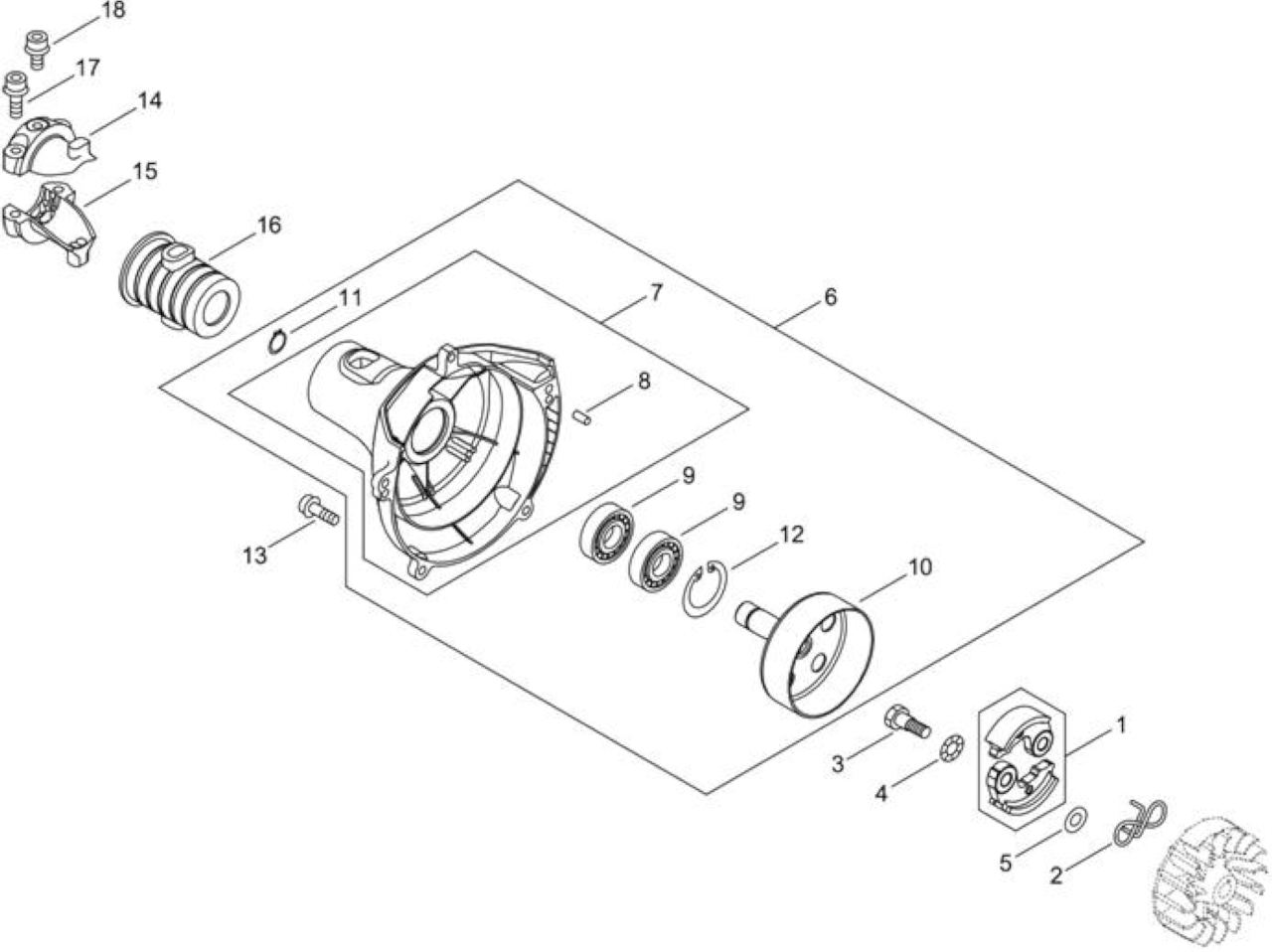

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP100005270	SET MASSE FRIZIONE	1
2	ECRA566000020	MOLLA FRIZIONE	1
3	ECR17504656030	BULLONE FRIZIONE	2
4	ECR17504956030	RONDELLA FRIZIONE	2
5	ECR17504805530	RONDELLA FRIZIONE	2
6	ECRP100006680	CARTER VENTOLA CON CAMPANA	1
7	ECRA172003510	CARTER VENTOLA CON CAMPANA	1
8	ECR90033040080	COPPIGLIA 4X08	2
9	ECR90080706001	CUSCINETTO BB6001	2
10	ECRA556000430	CAMPANA FRIZIONE PER SRM300	1
11	ECR90070100012	FERMO CS12	1
12	ECR90070200028	FERMO CR28	1
13	ECR9112105020	BULLONE	4
14	ECRA575000122	SUPPORTO SUPERIORE	1
15	ECRA575000132	SUPPORTO INFERIORE	1
16	ECRV420001400	AMMORTIZZATORE	1
17	ECR9112105025	BULLONE *NON GESTITO*	2
18	ECR9112105010	BOLT, FLANGE	1

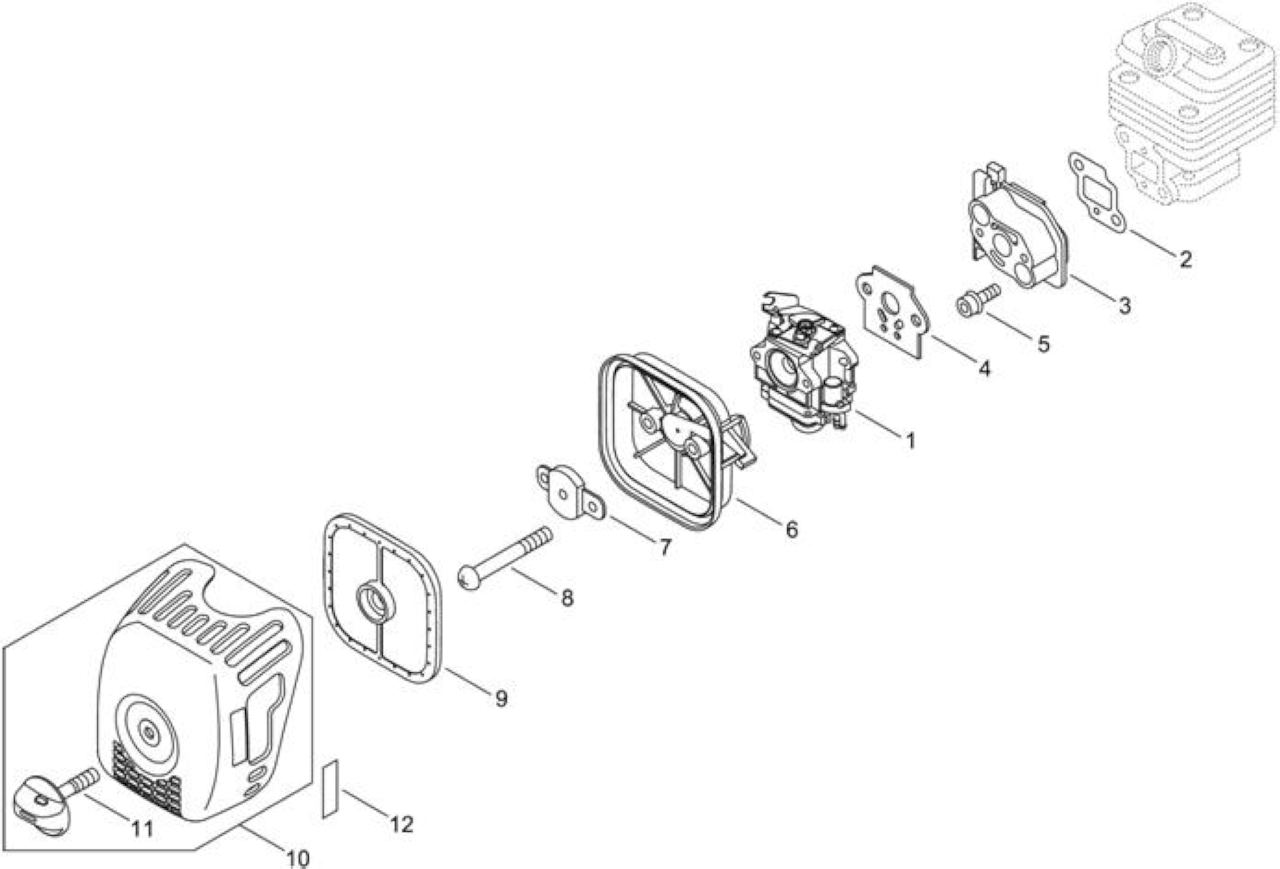

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA021001341	CARBURATORE WYK-233	1
2	ECRV103000380	GUARNIZIONE ISOLATORE	1
3	ECRA200000270	ISOLATORE	1
4	ECRV103000160	GUARNIZIONE ISOL-CARBURATORE	1
5	ECR90010605030	BOLT, H.S.H. 5*30	2
6	ECRP100006690	CORPO FILTRO ARIA	1
7	ECRA244000070	PIASTRINA	1
8	ECR90024205060	VITE SR 5X60	2
9	ECRA226000473	FILTRO ARIA	1
10	ECRP100006700	COPERCHIO FILTRO	1
11	ECRV299000520	POMELLO	1
12	ECR89033252730	ETICHETTA	1

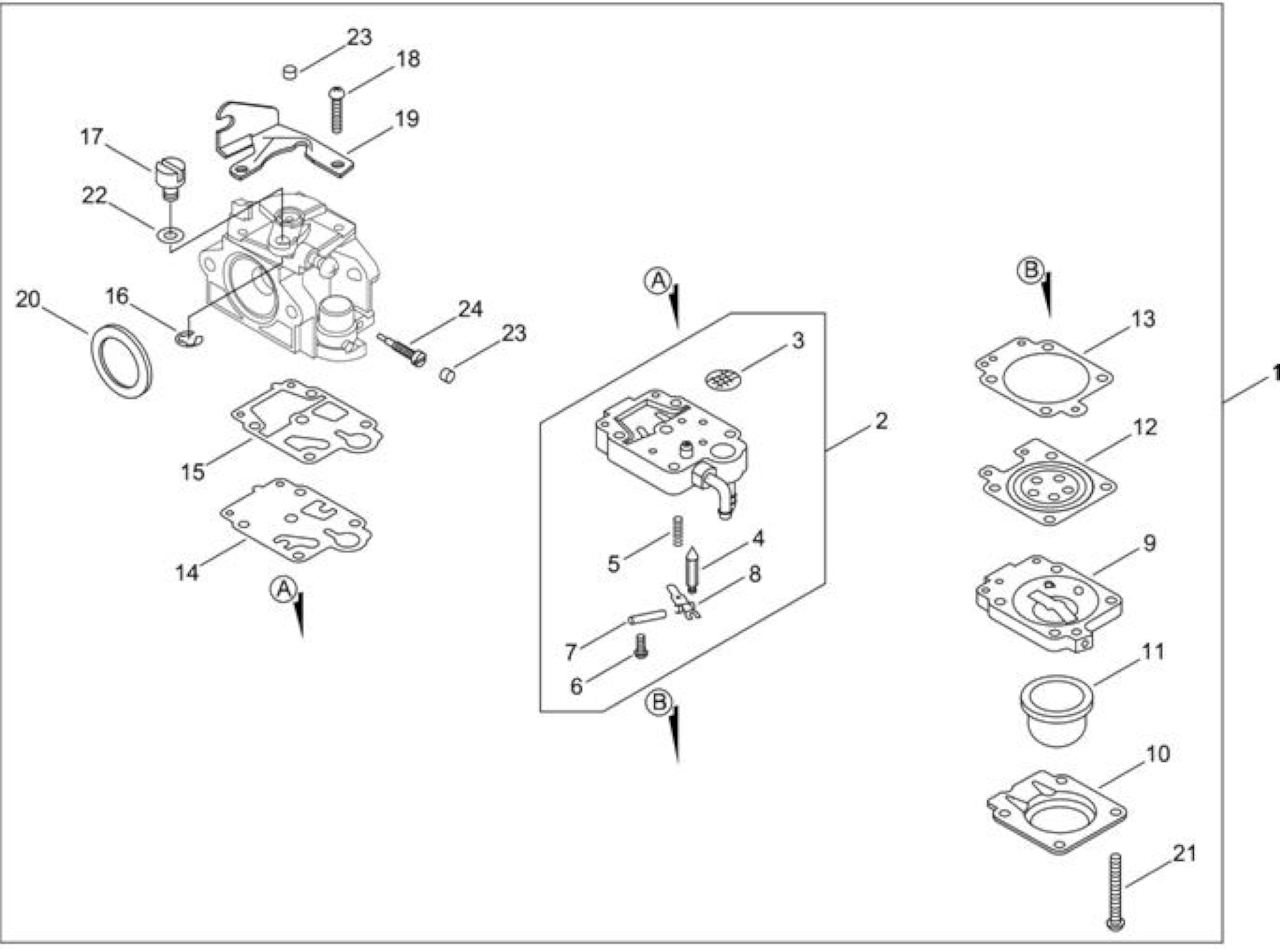

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021001341	CARBURATORE WYK-233	1
2	ECRP003006110	CORPO POMPA	1
3	ECR12312610631	FILTRO CARBURATORE	1
4	ECR12313719830	SPILLO CARBURATORE	1
5	ECRP003000450	MOLLA	1
6	ECRP003005510		1
7	ECR12313803930	SPINOTTO	1
8	ECR12312303930	BILANCIERE	1
9	ECR12318005560	BASE POMPA	1
10	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
11	ECR12318140630	PRIMER	1
12	ECRP003001850	MEMBRANA CON DISCO	1
13	ECR12314005560	GUARNIZIONE MEMBRANA	1
14	ECR12311240630	MEMBRANA POMPANTE	1
15	ECRP003000100	GUARNIZIONE MEMBRANA	1
16	ECR12317307930	FERMO CE	1
17	ECR12317245130	PERNO CARBURATORE	1
18	ECR12311440630	VITE SUPPORTO	2
19	ECRP003000180	LEVA CAVO	1
20	ECR12314312110	GUARNIZIONE AD ANELLO	1
21	ECR12311005560	SCREW, PUMP COVER	4
22	ECR12314954230	RONDELLA	1
23	ECRP003001940	*VEDI ECRA259000000 *	2
24	ECRP003001130	NEEDLE, HIGH SPEED	1

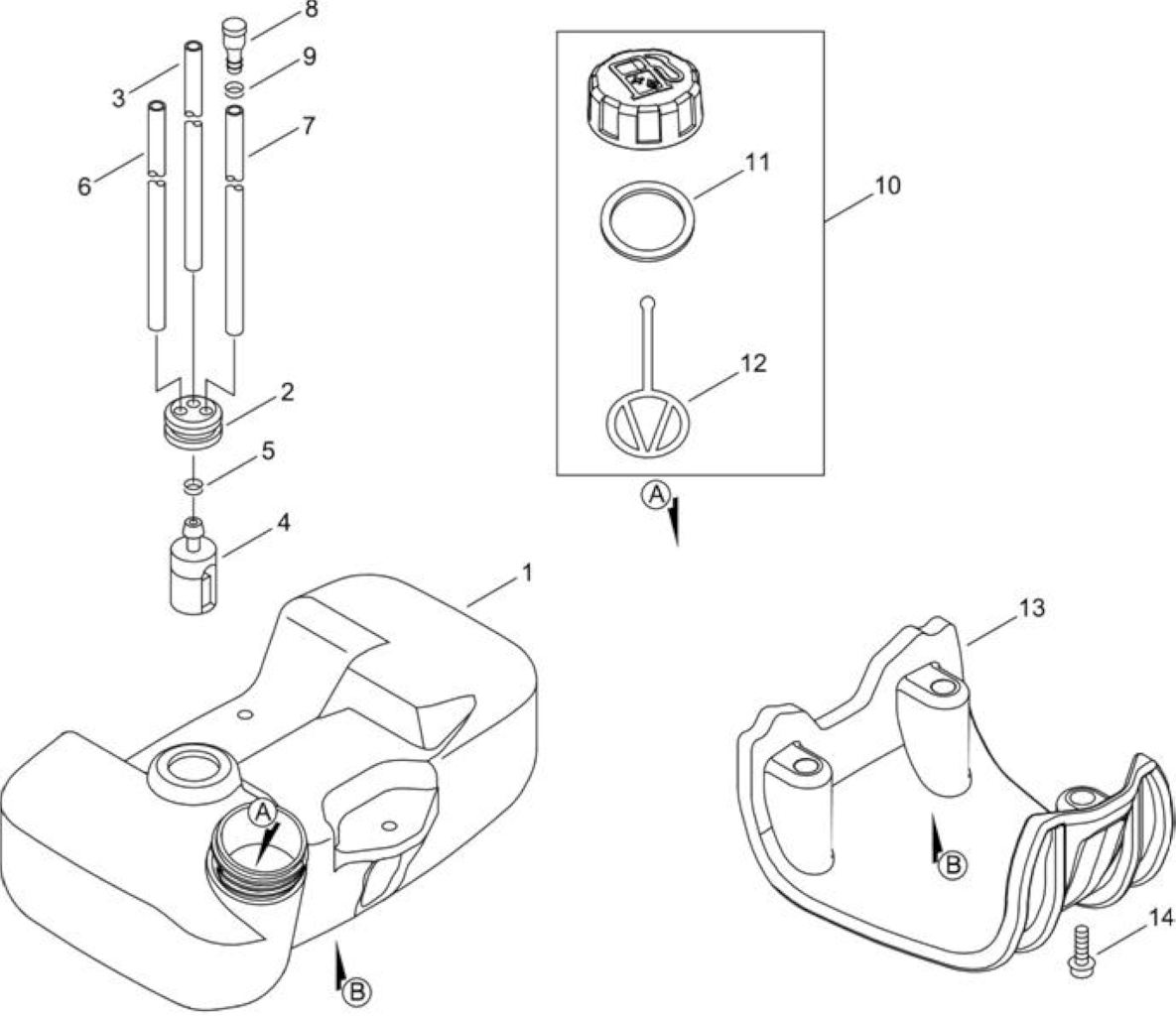

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350000500	SERBATOIO MISCELA	1
2	ECR13211555931	GOMMINO SERBATOIO BENZINA	1
3	ECRV470000581	TUBO PESCANTE	1
4	ECRA369000450	FILTRO MISCELA	1
5	ECRV490001240	CLIP	1
6	ECR13201256030	TUBO MISCELA	1
7	ECRV471000111	TUBO PESCANTE	1
8	ECRA356000031	VALVOLA SFIATO	1
9	ECRV490001230	CLIP	1
10	ECRP021035681	TAPPO MISCELA	1
11	ECRV107000190	GUARNIZIONE TAPPO MISCELA	1
12	ECRA365000060	MISCELATORE	1
13	ECRA175000040	SUPPORTO SERBATOIO	1
14	ECR9112105020	BULLONE	3

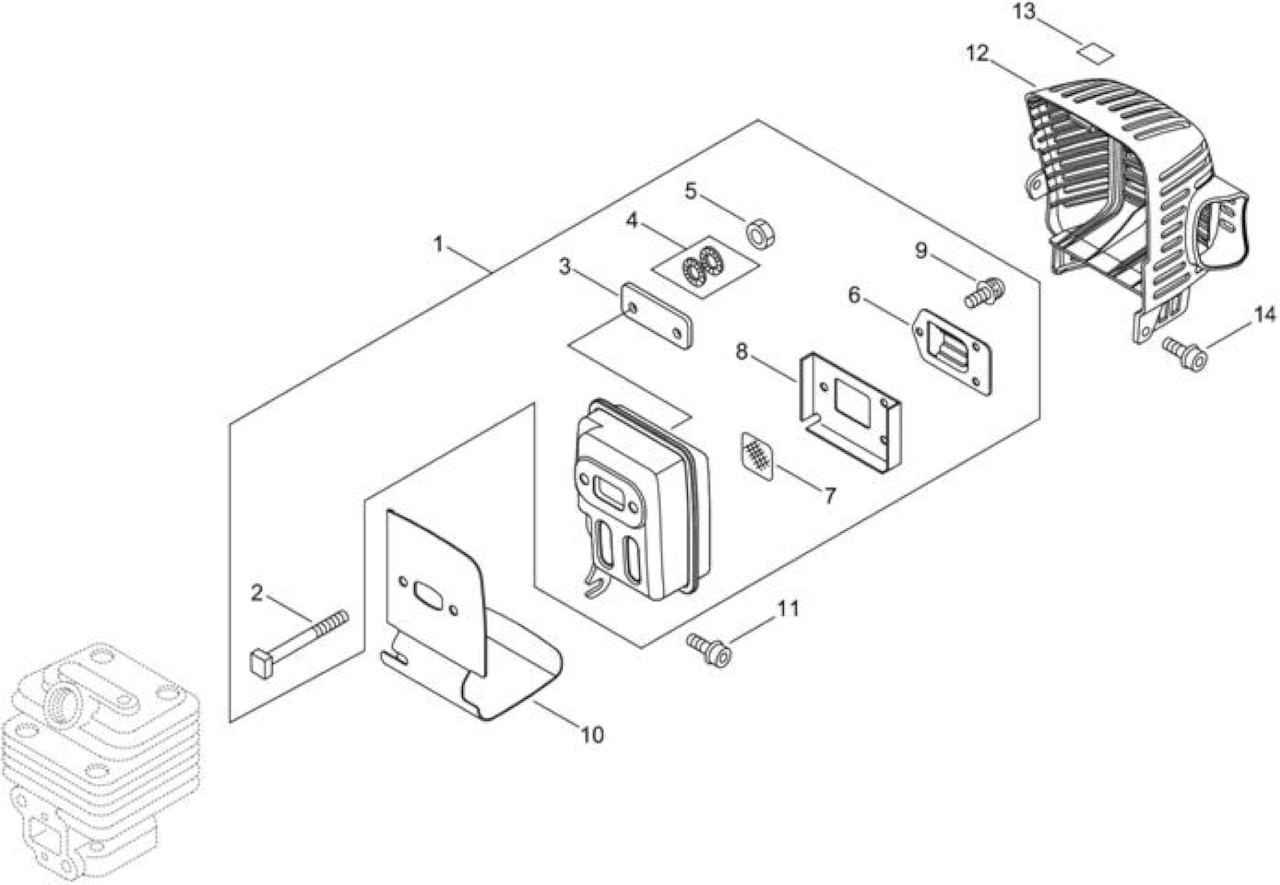

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100006720	MARMITTA COMPLETA	1
2	ECRV203000120	PRIGIONIERO MARMITTA	2
3	ECRV150001760	PIASTRA	1
4	ECR9228005000	WASHER, NORD-LOCK	2
5	ECR90050000005	DADO N05	2
6	ECRA313000860	GUIDA SCARICO	1
7	ECR14586240630	RETINA MARMITTA	1
8	ECRV104000790	GUARNIZIONE SCARICO	1
9	ECR9136704010	SCREW	3
10	ECRV104000810	GUARNIZIONE SCARICO	1
11	ECR90010605016	BULLONE 5*16	1
12	ECRA320000400	PROTEZIONE MARMITTA	1
13	ECRX505002310	ETICHETTA	1
14	ECRV203000280	BOLT,5	1

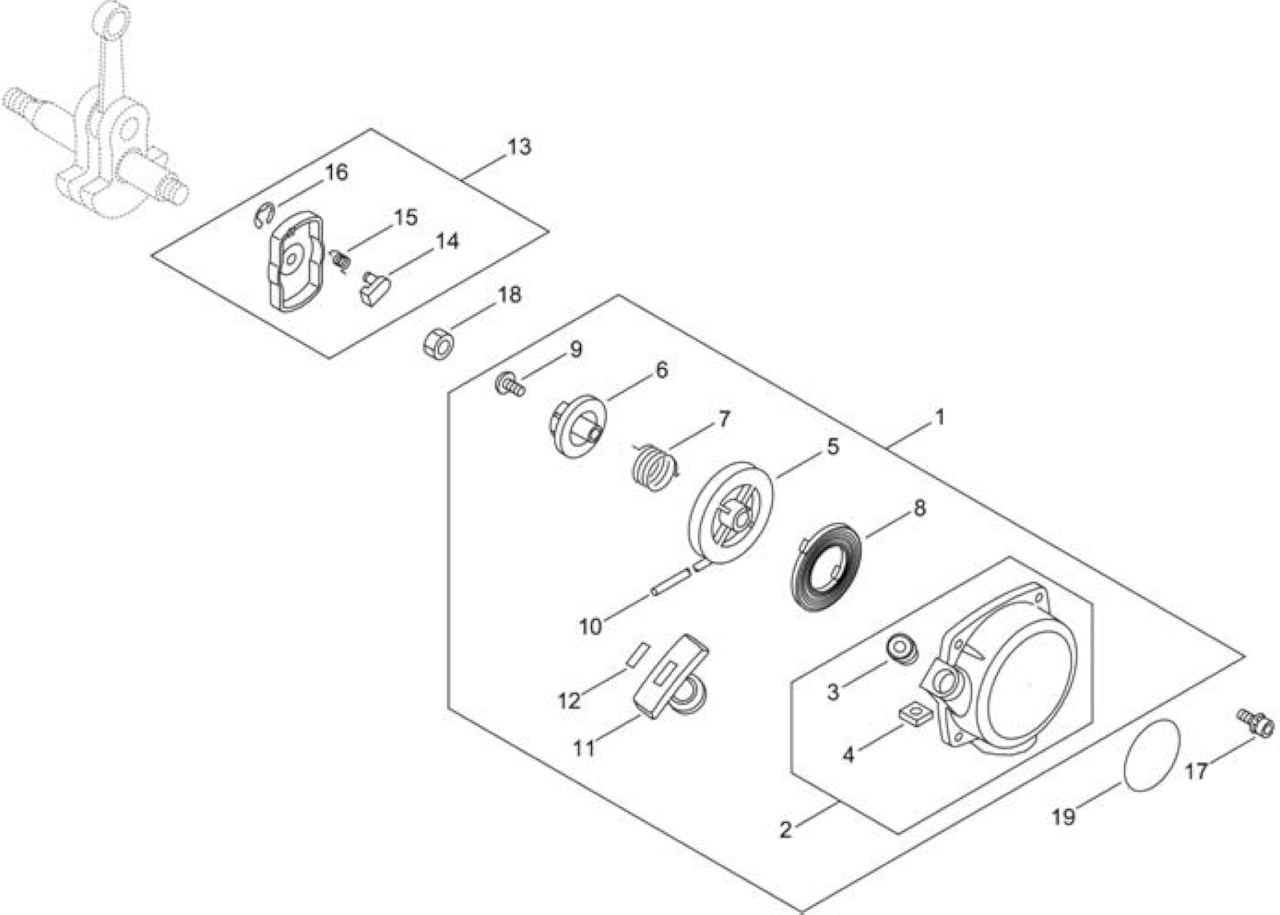

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA051001212	AVVIAMENTO COMPL. SRM300ES/PPT300ES	1
2	ECRP022052980	CARTER AVVIAMENTO	1
3	ECRP022045770	GUIDA FUNE	1
4	ECRP022022010	DADO	1
5	ECRP022033320	PULEGGIA AVVIAMENTO	1
6	ECRP022033310	INNESTO AVVIAMENTO	1
7	ECRP022008270	MOLLA DI RITORNO	1
8	ECR17722040630	MOLLA AVVIAMENTO	1
9	ECR17723661830	*VEDI ECRV253000310 *	1
11	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
12	ECRP022037670	FERMA FUNE	1
13	ECRA052000180	GANCI AVV.TO COMPLETI	1
14	ECRP022006850	GANCIO AVVIAMENTO	2
15	ECRP022006510	*VEDI ECR17723412220 *	2
16	ECRP022002100	*VEDI SKRP022002100 *	2
17	ECRV203000280	BOLT,5	4
18	ECR90050200008	DADO 3N08	1
19	ECRX562002020		1

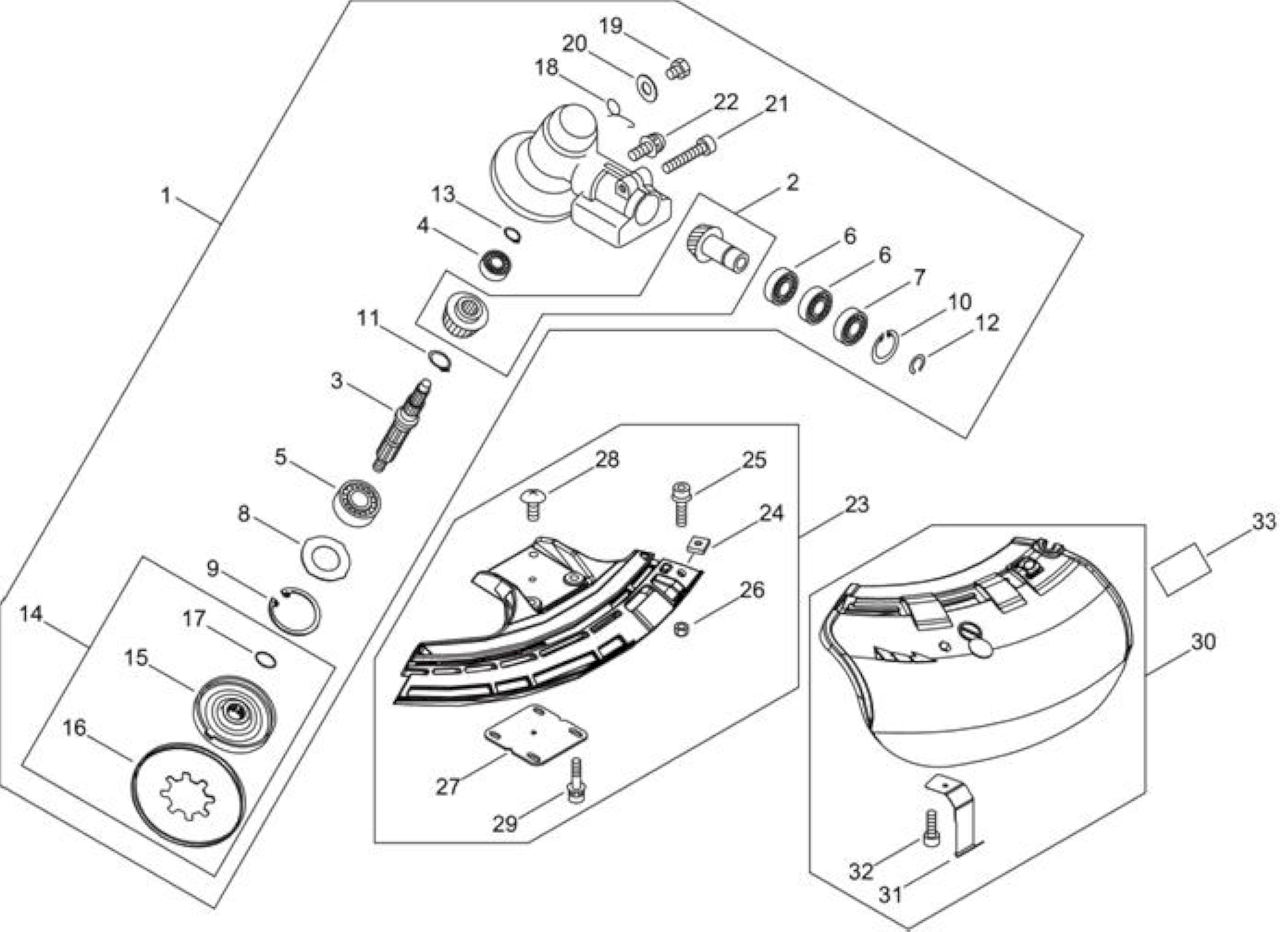

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021048500	TESTINA COMPLETA HIGH TORQUE 25	1
2	ECRV000000110	COPPIA CONICA	1
3	ECRC534000940	ALBERINO COPPIA CONICA	1
4	ECR90081000629	CUSCINETTO BB 629	1
5	ECR90081206302	CUSCINETTO	1
6	ECR90085506900	CUSCINETTO BB6900	2
7	ECR90085806900	CUSCINETTO BB6900Z	1
8	ECRV313000090	RONDELLA, 10	1
9	ECR90070200042	ANELLO	1
10	ECR90070200022	FERMO CR22	1
11	ECR90070600012	FERMO WR12	1
12	ECR90070600010	FERMO WR10	1
13	ECR90070100009	CIRCLIP 9	1
14	ECRP100010910		1
15	ECRC535000930		1
16	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
17	ECR90072000012	ANELLO GOMMA P-12	1
18	ECRV452001310	MOLLA	1
19	ECR61043450031	TAPPO TESTINA	1
20	ECR90060350008	RONDELLA	1
21	ECR9111806025	BOLT	1
22	ECR90024205010	VITE SR 5X10	1
23	ECRP100010940		1
24	ECR90056500005	DADO N.5	1
25	ECR9112105025	BULLONE *NON GESTITO*	1
26	ECR90056200005	*VEDI ECR90056000005 *	1
27	ECRC552000200	PIASTRINA	1
28	ECR9131604010	VITE	1
29	ECRV203001980	BOLT,5	4
30	ECRP021034375	SALVAGAMBE COMPLETO	1
31	ECRC554000030	LAMETTA TAGLIAFILO	1
32	ECR9111805018	BULLONE	1
33	ECRX530000550		1

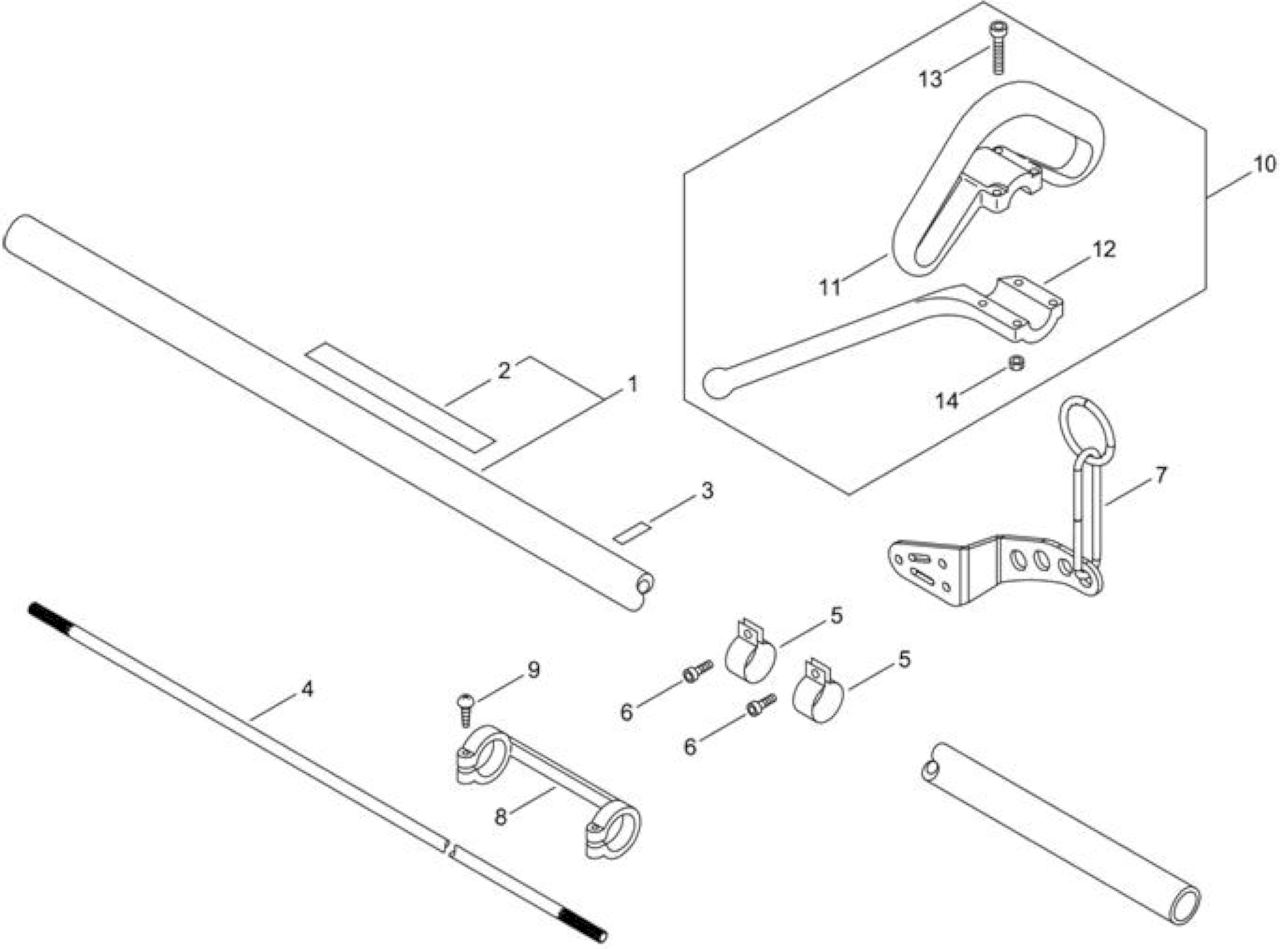

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100006740	TUBO TRASMISSIONE	1
2	ECR89061743130	ETICHETTA	1
3	ECR89015204930	ETICHETTA	1
4	ECRC504000050	ASTA TRASMISSIONE	1
5	ECRV495001010	FASCETTA	2
6	ECR9111805014	BOLT	2
7	ECRC624000020	AGGANCIO CINGHIA	1
8	ECR61028054131		1
9	ECR90025304025	SCREW 4*25	1
10	ECRP021013540	IMPUGNATURA SX COMPL.	1
11	ECRC400000220	IMPUGNATURA FRONTALE	1
12	ECR35164351730	SUPPORTO IMPUGNATURA SX	1
13	ECR9111805035	BOLT	4
14	ECR90050000005	DADO N05	4

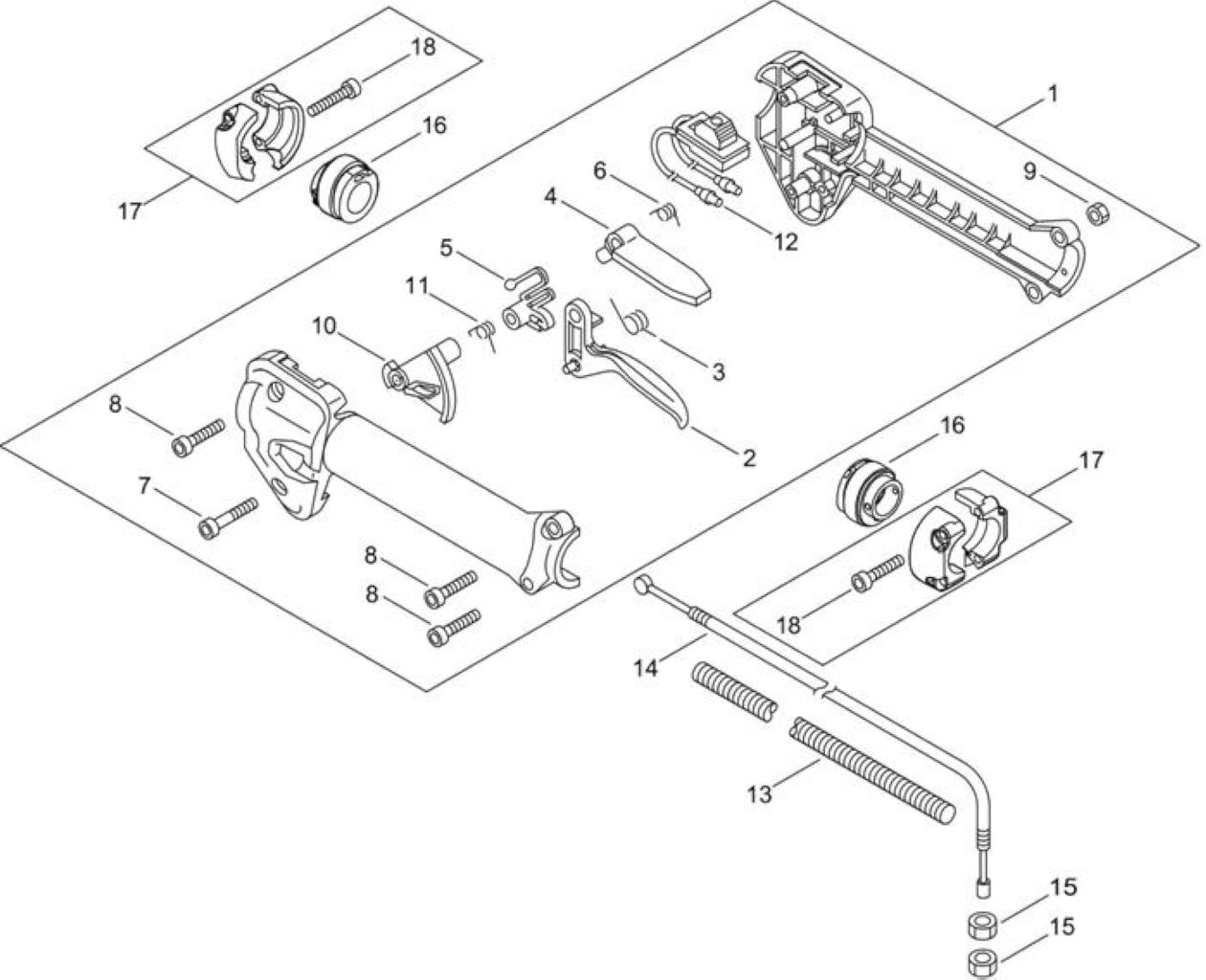

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP100006760	IMPUGNATURA COMPLETA	1
2	ECRC450000780	GRILLETTO ACCELERATORE	1
3	ECR17804342230	MOLLA DI RITORNO	1
4	ECRC460000370	LEVA BLOCCA ACCELERATORE	1
5	ECRC461000000	FERMO ACCELERATORE *T.I.03-128	1
6	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
7	ECR9111905035		1
8	ECR9111905025		3
9	ECR90050000005	DADO N05	4
10	ECRC461000110	FERMO ACCELERATORE	1
11	ECRV452000120	MOLLA DI RITORNO	1
12	ECRA440003080	INTERRUTTORE	1
13	ECRV475000850	TUBE	1
14	ECRV430002070	CAVO ACCELERATORE	1
15	ECR90050200006	DADO 3N06	2
16	ECRV420000960	AMMORTIZZATORE	2
17	ECRP021012630	FERMO IMPUGNATURA	2
18	ECR9111805025	BULLONE	4

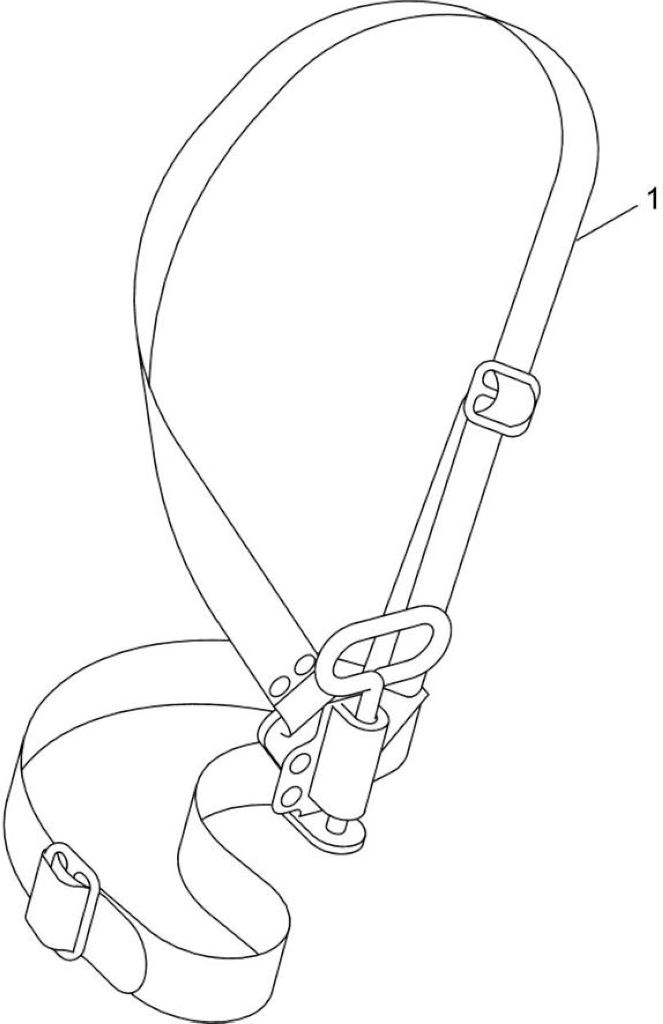

Rif. Articolo Descrizione Q.tà Nota
