Cilindro, pistone, carter motore Basamento motore


Volano, bobina

Carter Campana, frizione Filtro aria, Carburatore Carburatore

Serbatoio Marmitta Avviamento

Asta, impugnatura SX Impugnatura acceleratore Coppia conica, parasassi Testina a filo


Cinghia Testina

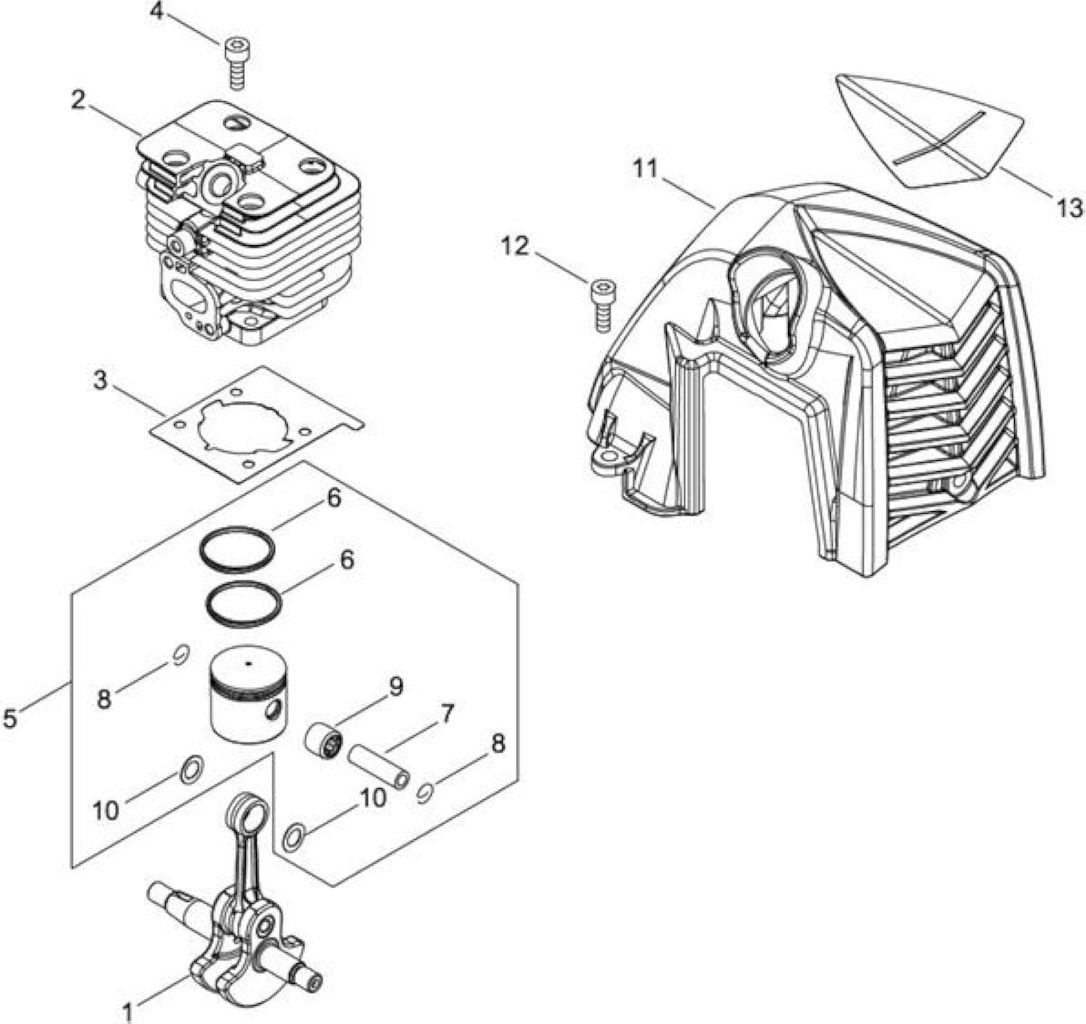

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA011001460

ALBERO MOTORE

1



2

ECRA130002330

CILINDRO X SRM2620ES/L

/SDKT262XS

1



3

ECRV100000840

GUARNIZIONE CILINDRO

1



4

ECRV805000210

BULLONE TORX 5X20

4

TORX TB-5*20

5

ECRP021050840

KIT PISTONE X SRM2620RS/L

/SDK262XS

1



6

ECRA101000010

FASCIA ELASTICA

2



7

ECR10001335430

SPINOTTO PISTONE

1

6*9*27.8

8

ECR10001503931

FERMO SPINOTTO

2



9

ECRV554000020

CUSCINETTO DI BIELLA

1

KTV-91212EG14-B2

10

ECR10001453630

DISTANZIALE SPINOTTO

2



11

ECRA160003290



1



12

ECRV805000140

BULLONE TORX 5

2

TORX TB-5*12

13

ECRX562000650



1

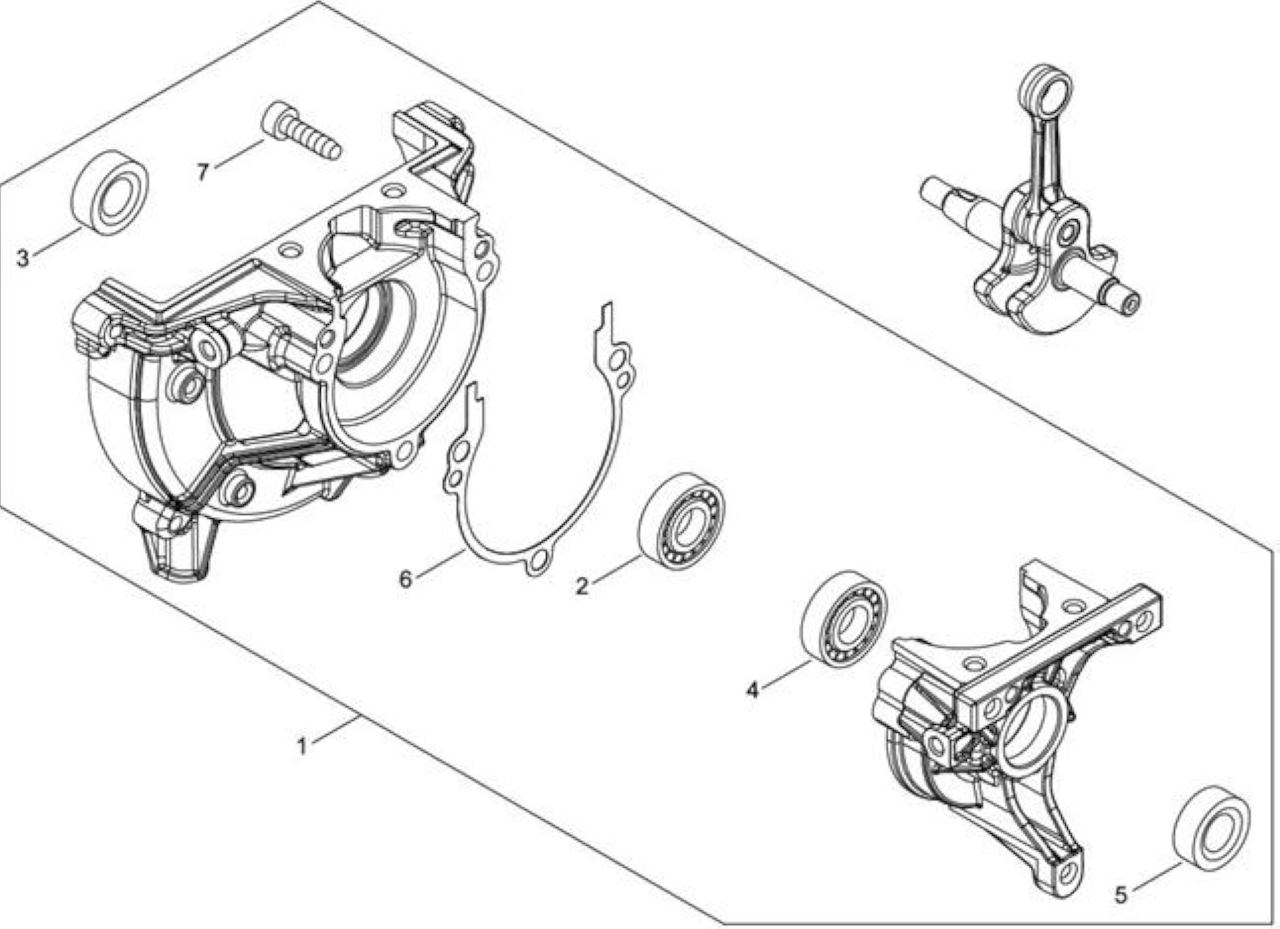

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021050850

KIT CARTER MOTORE

1



2

ECR90080036001

CUSCINETTO BB6001/C3

1

6001/C3

3

ECR10021242031

PARAOLIO

1

ISCD 12*22*4.5

4

ECR90081036000

CUSCINETTO

1



5

ECRV503000040

PARAOLIO

1

ISCD 10*20*5F

6

ECRV102000300

GUARNIZIONE CARTER MOTORE

1



7

ECRV805000220

BULLONE TORX 5 -NERO-

3

TORX TB-5*25

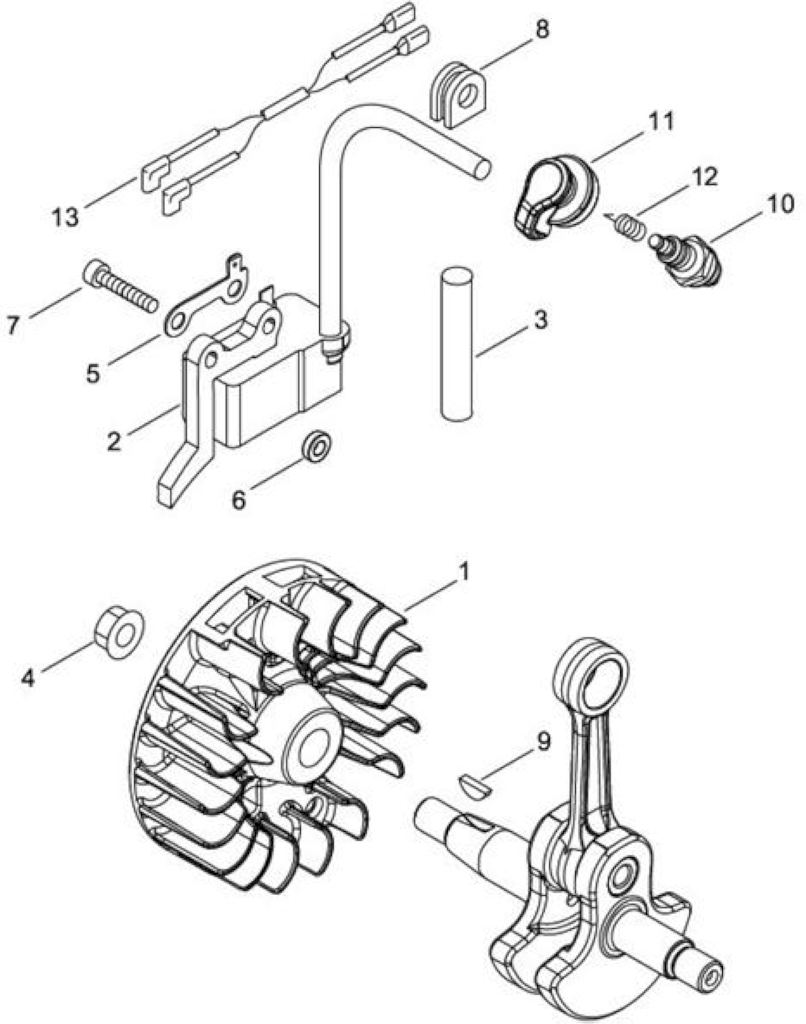

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA409001320

VOLANO

1



2

ECRA411001710

*VEDI ECRA411001791 *

1



3

ECRV475007540

TUBETTO

1



4

ECR90051500008

DADO N8

1

8

5

ECRC152001030

CONNETTORE

1



6

ECRV323000070

RONDELLA, 5

2

5.2*10*3

7

ECRV805000210

BULLONE TORX 5X20

2

TORX TB-5*20

8

ECR15611004920

GUIDA IN GOMMA

1



9

ECR10014212330

CHIAVELLA ALBERO MOTORE

1



10



CANDELA

1

CMR7H

11

ECRA427000220

CAPPUCCIO CANDELA

1



12

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1



13

ECRV485002880



1

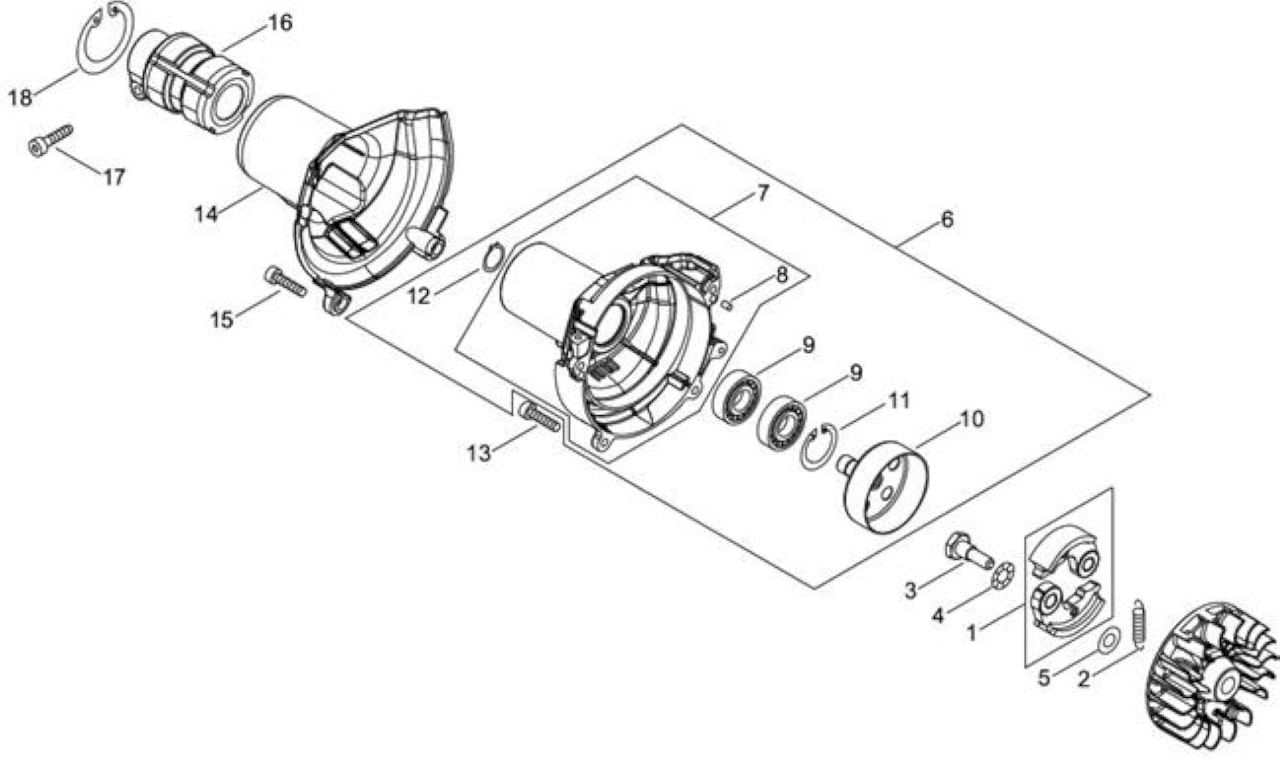

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100002270

SET MASSE FRIZIONE

1



2

ECRV451001390

MOLLA FRIZIONE

1

172N/34MM

3

ECR17504656030

BULLONE FRIZIONE

2



4

ECR17504956030

RONDELLA FRIZIONE

2

8.5*16*0.5

5

ECR17504805530

RONDELLA FRIZIONE

2

6.2*19*1.0

6

ECRP021051001



1



7

ECRA172003141



1



8

ECR90033040080

COPPIGLIA 4X08

2

4*8

9

ECR90080706001

CUSCINETTO BB6001

2

6001V(LB)

10

ECRA556001750

CAMPANA FRIZIONE

1



11

ECR90070200028

FERMO CR28

1

CR-28

12

ECR90070100012

FERMO CS12

1

CS-12

13

ECRV805000150

BULLONE TORX 5

2

TORX TB-5*16

14

ECRA413000090



1



15

ECRV805000160

BULLONE TORX 5

2

TORX TB-5*20

16

ECRA575000690

AMMORTIZZATORE

1



17

ECRV805000170

BULLONE TORX 5 -SILVER-

1

TORX TB-5*25

18

ECR90070200042

ANELLO

1

CR-42

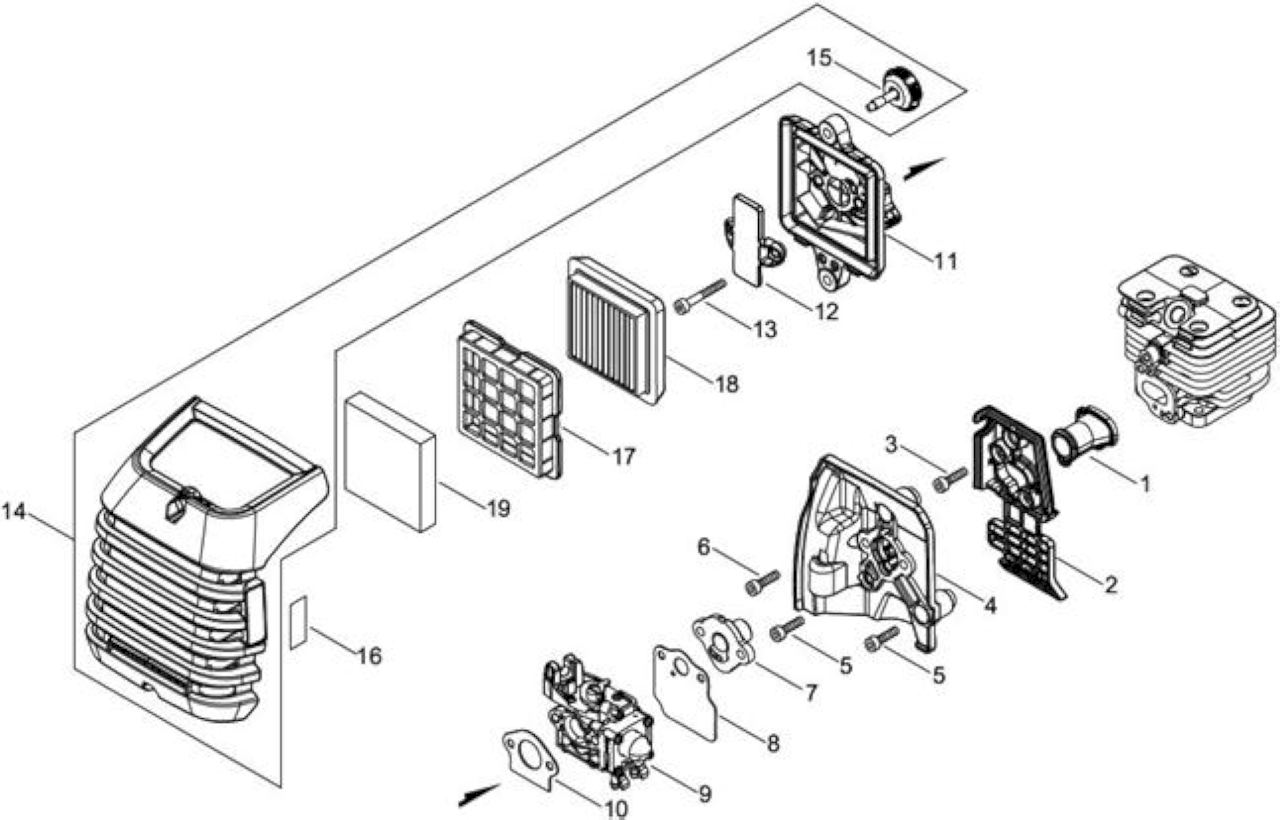

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA202000300

COLLETTORE ASPIRAZIONE

1



2

ECRA206000040

SUPPORTO COLLETTORE

1



3

ECRV805000150

BULLONE TORX 5

2

TORX TB-5*16

4

ECRA209001010

PIASTRA ISOLATORE

1



5

ECRV805000150

BULLONE TORX 5

2

TORX TB-5*16

6

ECRV855000000

BULLONE TORX 5X20

1

TORX TB-5*20

7

ECRA209001000

ISOLATORE

1



8

ECRV103001890

GUARNIZIONE

ISOL-CARBURATORE

1



9

ECRA021004600

*VEDI ECRA021004601 *

1

WYG-9

10

ECRV103001900

GUARNIZIONE

ISOL-CARBURATORE

1



11

ECRP021051160

CORPO FILTRO ARIA

1



12

ECRA244000320

PIASTRINA

1



13

ECRV805000340

BULLONE, TORX 5

2

TORX TB-5*60

14

ECRP100003600

*VEDI ECRP100003601 *

1



15

ECRV299000640

POMELLO COPERCHIO FILTRO ARIA

2



16

ECR89033252730

ETICHETTA

1



17

ECRA227000050

PIASTRA

1



18

ECRA226002030

FILTRO ARIA

1



19

ECRA226002040

FILTRO ARIA

1

HP-70

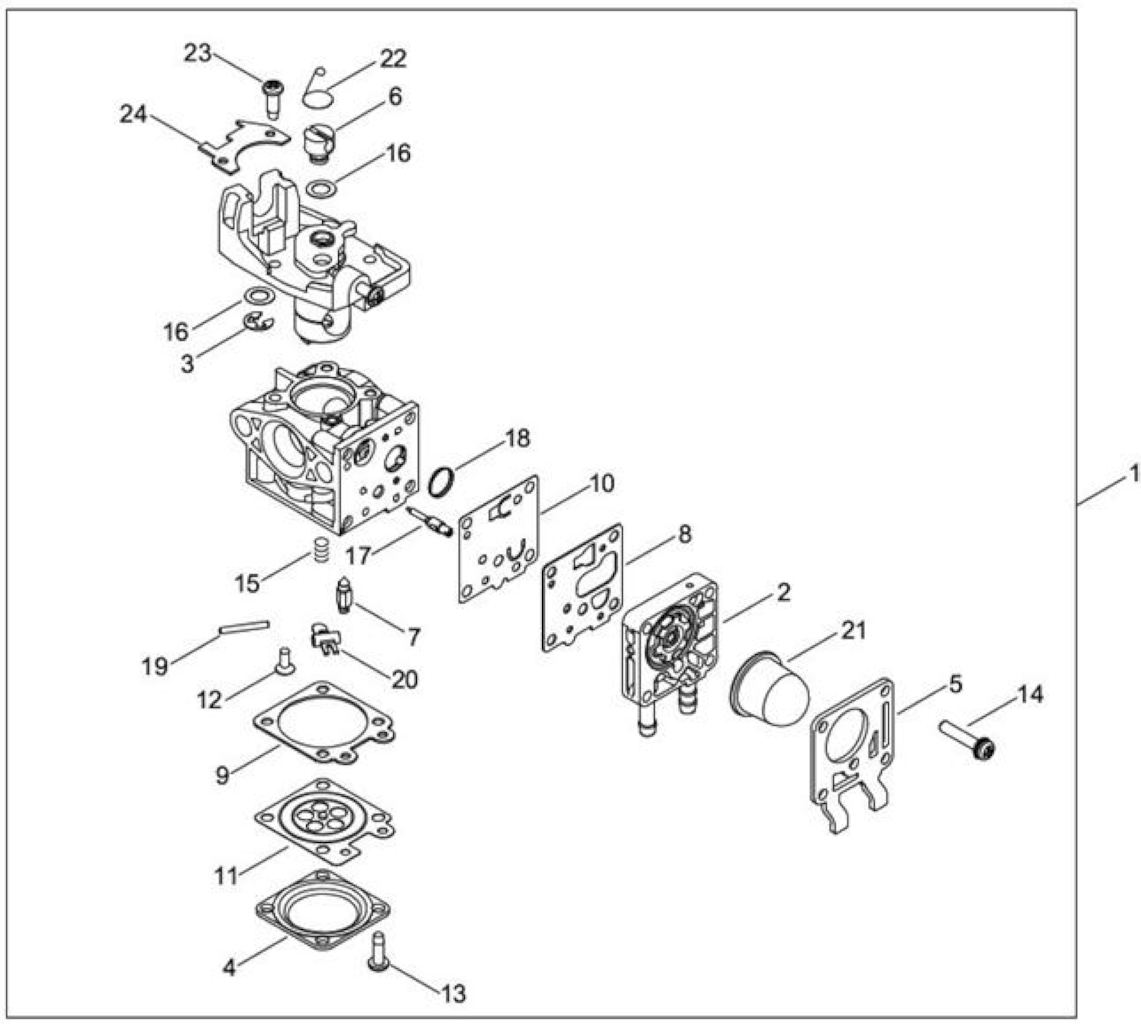

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004600

*VEDI ECRA021004601 *

1

WYG-9

2

ECRP003005300

CORPO POMPANTE

1



3

ECR12317307930

FERMO CE

1



4

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1



5

ECRP003004510

COPERCHIO POMPA

1



6

ECRP003005850

PERNO

1



7

ECR12313719830

SPILLO CARBURATORE

1



8

ECRP003004530

GUARNIZIONE MEMBRANA

1



9

ECR12314027230

GUARNIZIONE MEMBRANA

1



10

ECRP003004540

MEMBRANA POMPANTE

1



11

ECRP003001670

MEMBRANA C/DISCO

1



12

ECRP003005860



1



13

ECRP003004560



4



14

ECRP003004570



4



15

ECRP003005870

MOLLA

1



16

ECRP003001710



2



17

ECRP003005880

SPILLO

1



18

ECR12312610631

FILTRO CARBURATORE

1



19

ECR12313803930

SPINOTTO

1



20

ECRP003001630

BILANCERE

1



21

ECR12318109560

PRIMER

1



22

ECRP003005890



1



23

ECR12311440630

VITE SUPPORTO

3



24

ECRP003005900



1

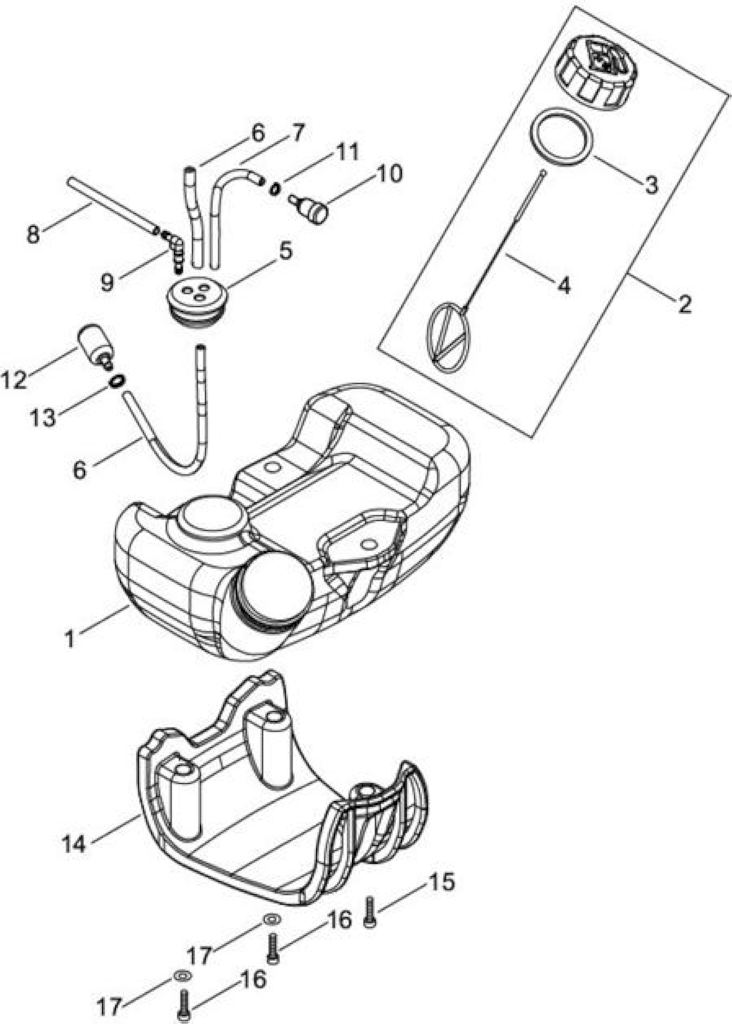

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA350002350

SERBATOIO MISCELA

1



2

ECRP021035680

*VEDI ECRP021035681 *

1

T242

3

ECR13101655830

*VEDI ECRV107000190 *

1



4

ECRA365000060

MISCELATORE

1

L=123

5

ECR13211555930

*VEDI ECR13211555931 *

1



6

ECRV471001230

*VEDI ECRV471001231 *

1

3*5*210

7

ECR13201006530

TUBO MISCELA INTERNO

1

3*6*

8

ECR13201256030

TUBO MISCELA

1

3*6*80

9

ECRV186000500

RACCORDO

1



10

ECRA356000031

VALVOLA SFIATO

1



11

ECRV490001230

CLIP

1



12

ECRA369000470

FILTRO MISCELA

1



13

ECRV490001240

CLIP

1



14

ECRA175000040

SUPPORTO SERBATOIO

1



15

ECRV805000160

BULLONE TORX 5

1

TORX TB-5*20

16

ECRV805000170

BULLONE TORX 5 -SILVER-

2

TORX TB-5*25

17

ECR90060200005

RONDELLA

2

5.3*10*1

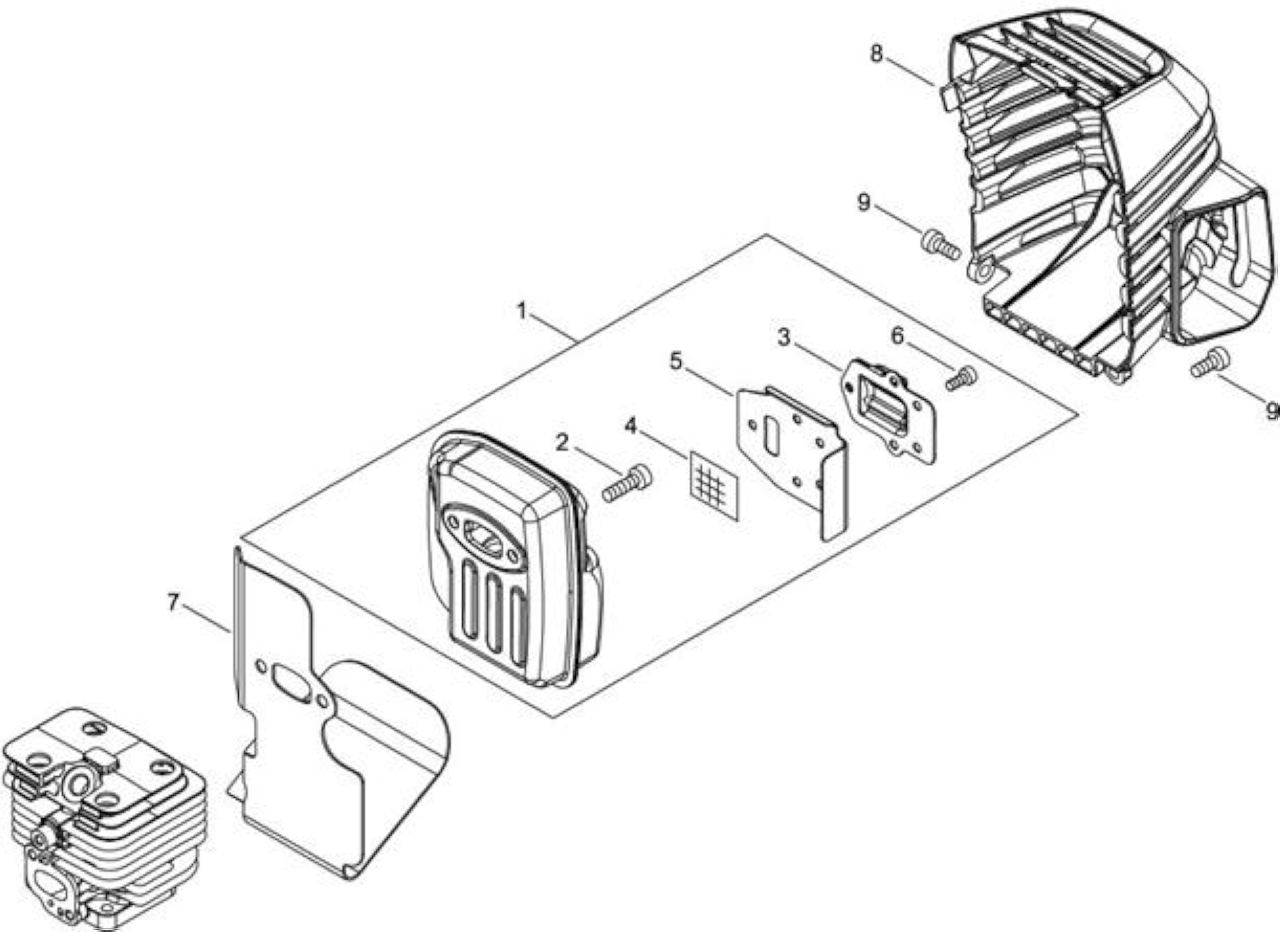

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021050900

MARMITTA COMPLETA

1



2

ECRV805000250

BULLONE TORX 5

2

TORX TB-5*16

3

ECRA313002060

GUARNIZIONE SCARICO

1



4

ECR14586240630

RETINA MARMITTA

1



5

ECRV104002300

GUARNIZIONE SCARICO

1



6

ECRV804000030

BULLONE 4X8

5

TORX TB-4*8

7

ECRV104002310

GUARNIZIONE SCARICO

1



8

ECRA320001200

*VEDI ECRA320001201 *

1



9

ECRV805000140

BULLONE TORX 5

2

TORX TB-5*12

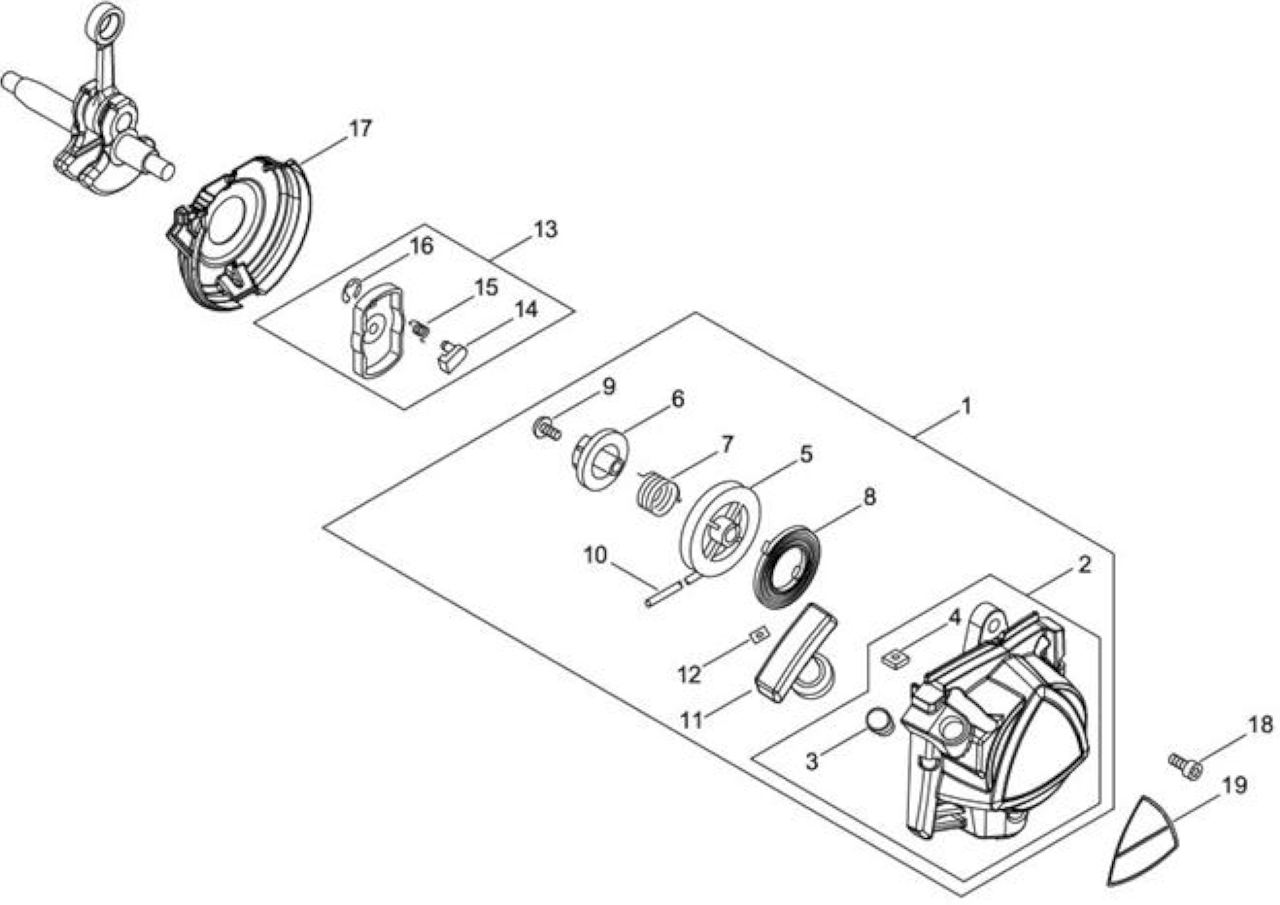

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA051003220

AVVIAMENTO COMPLETO

1



2

ECRP022043670

CARTER AVVIAMENTO

1



3

ECRP022045770

GUIDA FUNE

1



4

ECR90056500005

DADO N.5

2

5

5

ECRP022033320

PULEGGIA AVVIAMENTO

1



6

ECRP022033310

INNESTO AVVIAMENTO

1



7

ECRP022008270

MOLLA DI RITORNO

1



8

ECR17722040630

MOLLA AVVIAMENTO

1



9

ECR17723661830

*VEDI ECRV253000310 *

1



10

ECRP022022110

ROPE, STARTER

1



11

ECR17722827030

IMPUGNATURA AVVIAMENTO

1



12

ECRP022037670

FERMA FUNE

1



13

ECRA052000180

GANCI AVV.TO COMPLETI

1



14

ECRP022006850

GANCIO AVVIAMENTO

2



15

ECRP022006510

*VEDI ECR17723412220 *

2



16

ECRP022002100

*VEDI SKRP022002100 *

2

4

17

ECRA127000470

PARAPOLVERE

1



18

ECRV805000140

BULLONE TORX 5

3

TORX TB-5*12

19

ECRX562000640



1

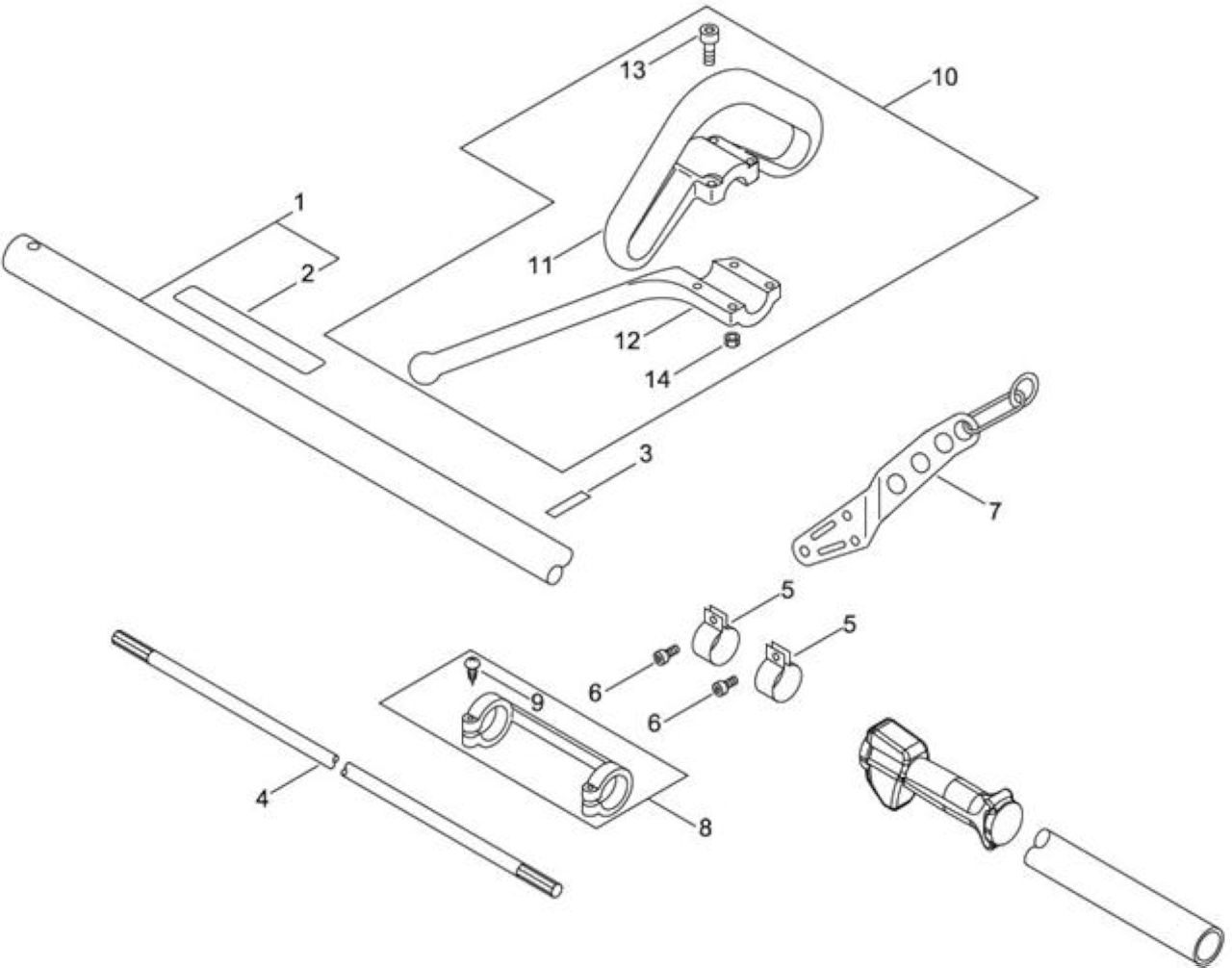

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021049000

TUBO TRASMISSIONE COMPL.

1



2

ECR89061743130

ETICHETTA

1



3

ECR89015204930

ETICHETTA

1



4

ECRC504000050

ASTA TRASMISSIONE

1

7*1540

5

ECRV495001010

FASCETTA

2



6

ECRV805000140

BULLONE TORX 5

2

TBTORX -5*12

7

ECRC624000020

AGGANCIO CINGHIA

1



8

ECRP021050960



1



9

ECR90025304025

SCREW 4*25

2

4*25

10

ECRP021050970

IMPUGNATURA SX COMPL.

1



11

ECRC400000220

IMPUGNATURA FRONTALE

1



12

ECR35164351730

SUPPORTO IMPUGNATURA SX

1



13

ECRV805000050

BULLONE, TORX 5

4

TORX TB-5*30

14

ECR90050000005

DADO N05

4

5

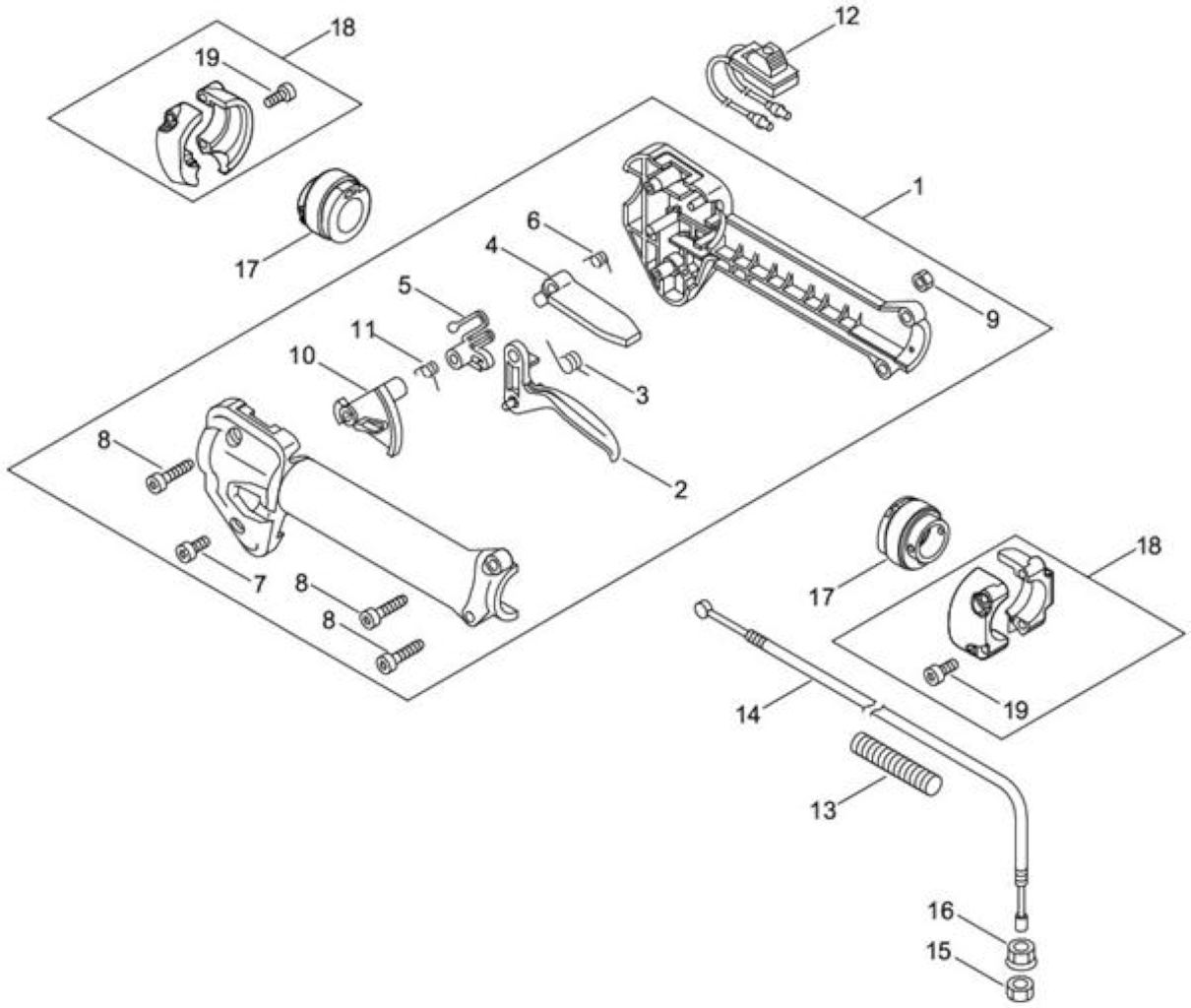

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100003850

IMPUGNATURA ACCELERATORE COMPLETA

1



2

ECRC450000780

GRILLETTO ACCELERATORE

1



3

ECR17804342230

MOLLA DI RITORNO

1



4

ECRC460000370

LEVA BLOCCA ACCELERATORE

1



5

ECRC461000000

FERMO ACCELERATORE

*T.I.03-128

1



6

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



7

ECRV805000060

BOLT, TORX 5

1

TORX TB-5*35

8

ECRV805000170

BULLONE TORX 5 -SILVER-

3

TORX TB-5*25

9

ECR90050000005

DADO N05

4

5

10

ECRC461000110

FERMO ACCELERATORE

1



11

ECRV452000120

MOLLA DI RITORNO

1



12

ECRA440002800



1



13

ECRV475008930

TUBETTO COPRI FILO

1



14

ECRV430004940

CAVO ACCELERATORE

1



15

ECR90050200006

DADO 3N06

1

3N6

16

ECR90051800006

NUT, FLANGE

1

6

17

ECRV420000960

AMMORTIZZATORE

2



18

ECRP021050990

FERMO IMPUGNATURA DX

2



19

ECRV805000170

BULLONE TORX 5 -SILVER-

4

TORX TB-5*25

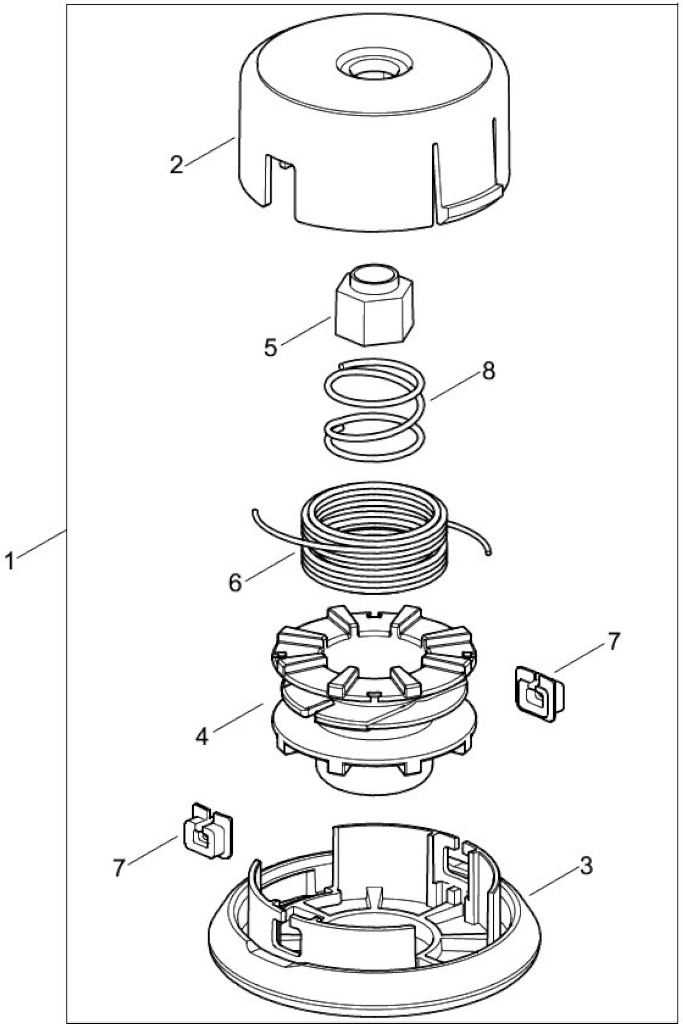

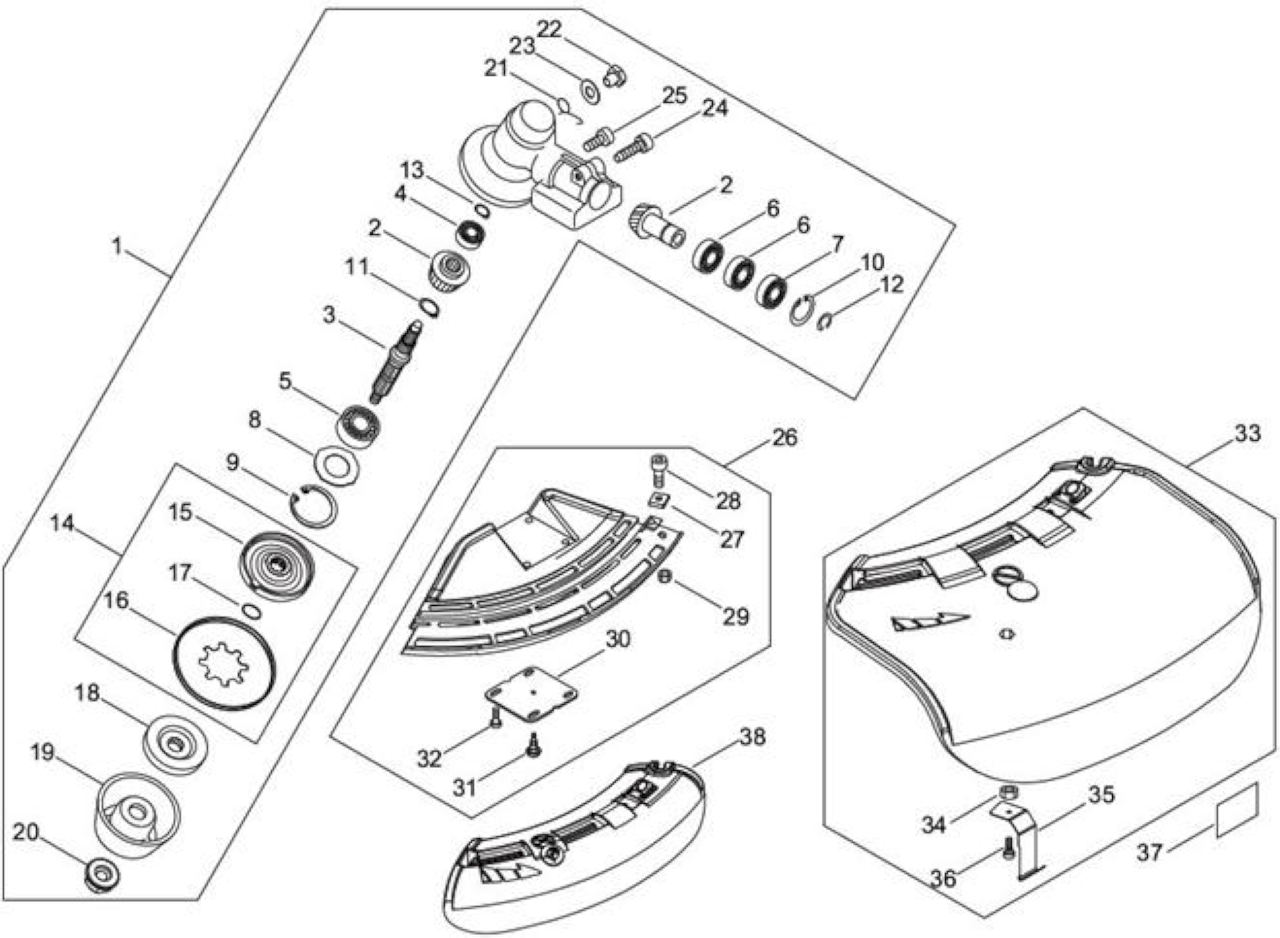

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021051190

TESTINA COMPLETA

1



2

ECRV000000110

COPPIA CONICA

1



3

ECRC534000940

ALBERINO COPPIA CONICA

1

M10

4

ECR90081000629

CUSCINETTO BB 629

1

629

5

ECR90081206302

CUSCINETTO

1

BB6302

6

ECR90085506900

CUSCINETTO BB6900

2

6900

7

ECR90085806900

CUSCINETTO BB6900Z

1

6900Z

8

ECRV313000090

RONDELLA, 10

1



9

ECR90070200042

ANELLO

1

CR-42

10

ECR90070200022

FERMO CR22

1

CR-22

11

ECR90070600012

FERMO WR12

1

WR-12

12

ECR90070600010

FERMO WR10

1

WR-10

13

ECR90070100009

CIRCLIP 9

1

CS-9

14

ECRC535000920

PIASTRINA PORTADISCO COMPLETA

1



15

ECRC535000930



1



16

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



17

ECR90072000012

ANELLO GOMMA P-12

1

P-12

18

ECR61031452130

PIASTRA FERMA DISCO

1



19

ECR69922956830

SOTTOCOPPA FISSA

1



20

ECR61032052130

DADO TESTINA

1



21

ECRV452001310

MOLLA

1



22

ECR61043450031

TAPPO TESTINA

1

M8*8

23

ECR90060350008

RONDELLA

1

8.5*18*0.8T

24

ECRV806000020

BOLT, TORX 6

1

TORX TB-6*25

25

ECRV805000130

BULLONE, TORX 5

1

TORX TB-5*10

26

ECRP021050820

SUPPORTO SALVAGAMBE (NERO)

1



27

ECR90056500005

DADO N.5

1

5

28

ECRV805000170

BULLONE TORX 5 -SILVER-

1

TORX TB-5*25

29

ECR90056200005

*VEDI ECR90056000005 *

1

5

30

ECRC552000200

PIASTRINA

1



31

ECR9131604010

VITE

1

M4*10

32

ECRV805000260

BOLT, TORX 5

4

TORX TB5*25

33

ECRP021042900

SALVAGAMBE COMPLETO

1



34

ECRV263000020

DADO 5

1



35

ECRC554000030

LAMETTA TAGLIAFILO

1



36

ECRV805000150

BULLONE TORX 5

1

TORX TB-5*16

37

ECRX530000550



1



38

ECRC550000541

PROTEZIONE SALVAGAMBE (NERO)

1









Rif.

Articolo

Descrizione

Q.tà

Nota

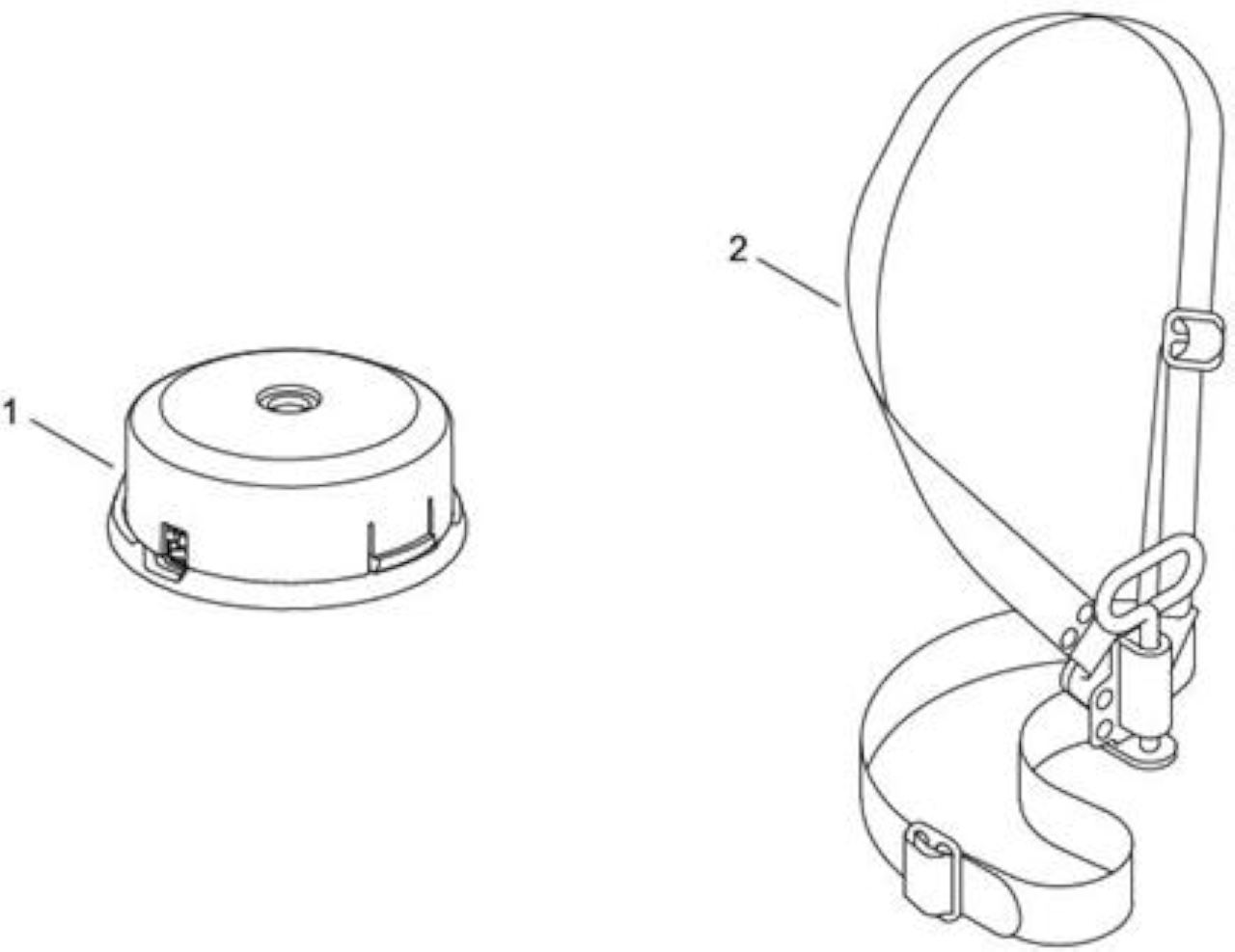

1

ECRX047001180



1

Z-5/M10L

2

ECRP022035000

COPERCHIO SUPERIORE

1



3

ECRP022010410

COPERCHIO INFERIORE

1



4

ECRP022010400

BOBINA PORTAFILO

1



5

ECRP022023180

DADO

1



6

ECRP022010380

NYLON CODE

1



7

ECRP022000710

BOCCOLA FILO NYLON

2

T4

8

ECRP022010370

MOLLA TESTINA

1















Rif.        Articolo                  Descrizione                                  Q.tà Nota





2           ECRP022035000    COPERCHIO SUPERIORE

ORDINARE ALL'UFFICIO

1           ECRX047001180                                                          1       TESTINA Z-5, DA

1       COMMERCIALE
