Cilindro, marmitta

Carter campana, basamento Pistone, frizione, Albero motore Bobina, Volano

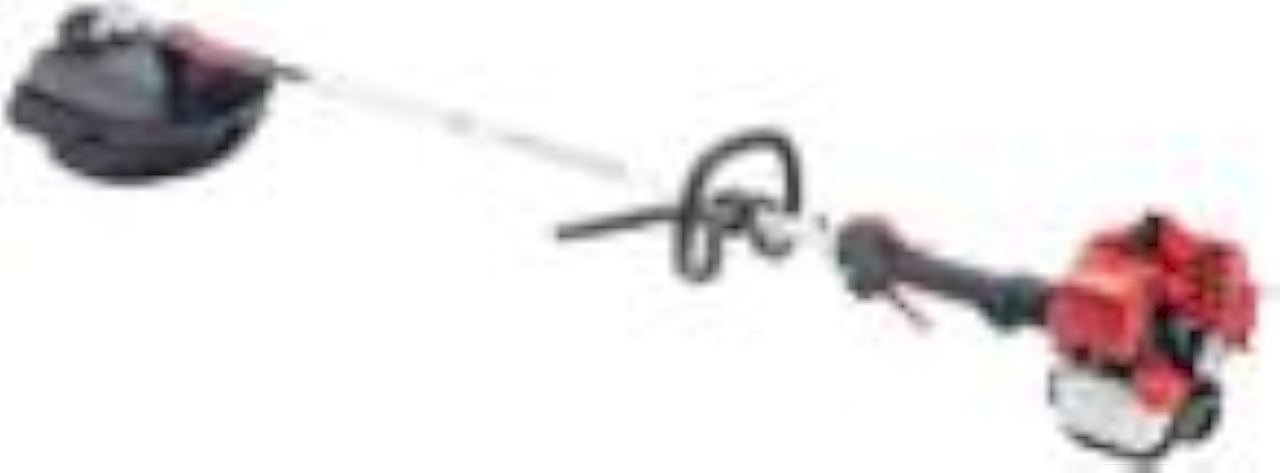

Informazioni tecniche
CILINDRATA	23,9
POTENZA	0,8 (1,1)
SERBATOIO MIX	690
DIMENSIONE	1.725 X 379 X 323
PESO	5,1

Avviamento Carburatore, Filtro aria

Serbatoio

Asta, Tubolare, Impugnatura accel. Coppia Conica

Impugnatura sx Parasassi Carburatore Cinghia

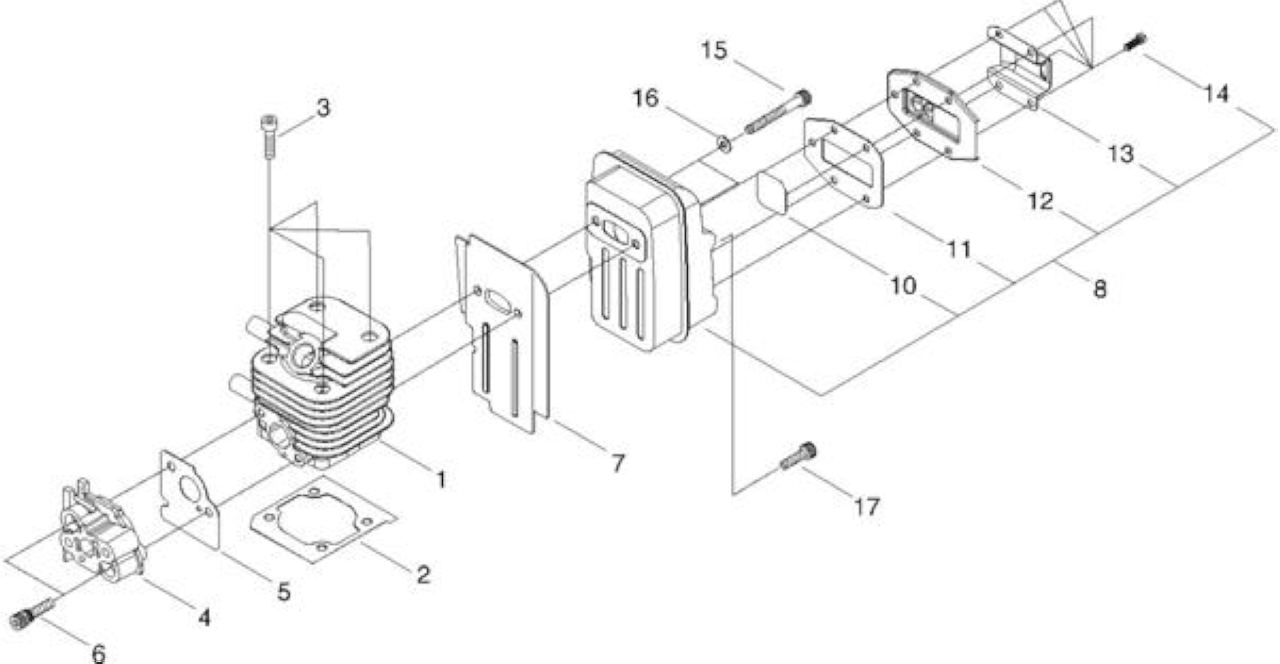

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA130001710	CILINDRO	1
2	ECRV100000610	GUARNIZIONE CILINDRO	1
3	ECR90010505016	BULLONE BRUGOLA 5X16	4
4	ECRA200000910	ISOLATORE	1
5	SKRV103000660	GUARNIZIONE ISOLATORE	1
6	ECR90016205030	BULLONE BRUGOLA 5X30	2
7	ECRV104001090	GUARNIZIONE MARMITTA	1
8	ECRP021037641	MARMITTA COMPLETA	1
10	ECRA310000170	SCREEN	1
11	SKRV104001100	GUARNIZIONE	1
12	ECRA313001660	GUIDE, EXHAUST	1
13	ECRA313001230	PIASTRINA	1
14	ECR90028304008	SCREW 4*8	5
15	ECR9110905055	BULLONE	2
16	ECR90060400005	WASHER 5 SUS	2
17	ECR90010605012	BULLONE BRUGOLA 5X12	1

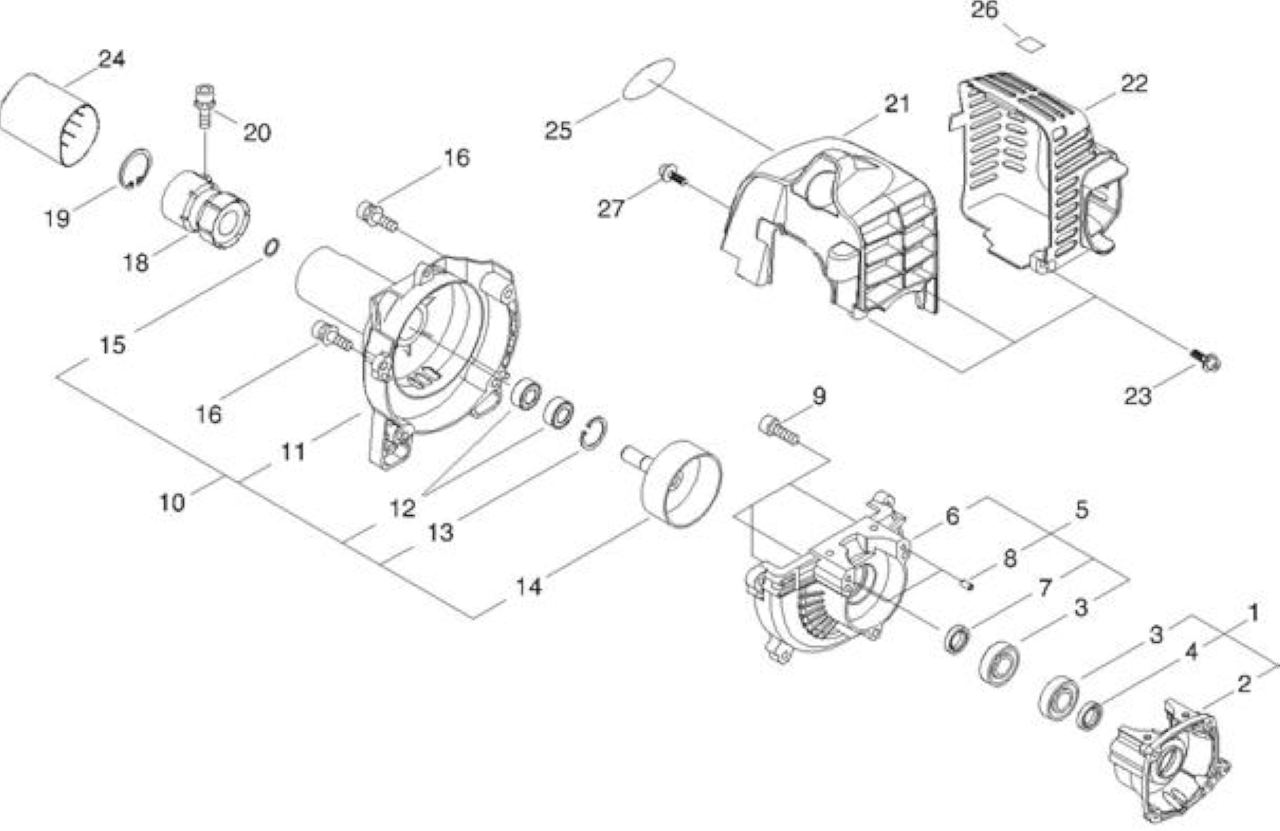

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021035650	CARTER MOTORE (S) COMPL.	1
2	ECRA120000140	CRANK CASE S	1
3	ECR90080036001	CUSCINETTO BB6001/C3	1
4	ECRV505000070	PARAOLIO	1
5	ECRP021035660	CARTER MOTORE (M) COMPL.	1
6	ECRA120000130	CRANK CASE M	1
3	ECR90080036001	CUSCINETTO BB6001/C3	1
7	SKRV505000080	*VEDI ECRV505000080 *	1
8	ECR90033040080	COPPIGLIA 4X08	2
9	ECR90010505025	BULLONE BRUGOLA 5X25	3
10	ECRP021035702	CARTER VENTOLA COMPLETO	1
11	ECRA172001700	CARTER FRIZIONE	1
12	ECR90080206000	CUSCINETTO BB6000	2
13	ECR90070200026	FERMO CR26	1
14	SKRA556001300	TAMBURO FRIZIONE X COP.IN METALLO	1
15	ECR90070100010	FERMO CS10	1
16	ECR90016205018	BULLONE BRUGOLA 5X18	2
18	ECRA575000470	AMMORTIZZATORE	1
19	ECR90070200040	FERMO CR40	1
20	ECR9112205022	BULLONE	1
21	ECRA160002280	CARTER CILINDRO	1
22	ECRA320000870	CARTER MARMITTA	1
23	ECRV202000200	BULLONE	3
24	ECRA413000000		1
25	ECRX504007740		1
26	ECRX505002310	ETICHETTA	1
27	ECRV202000200	BULLONE	1

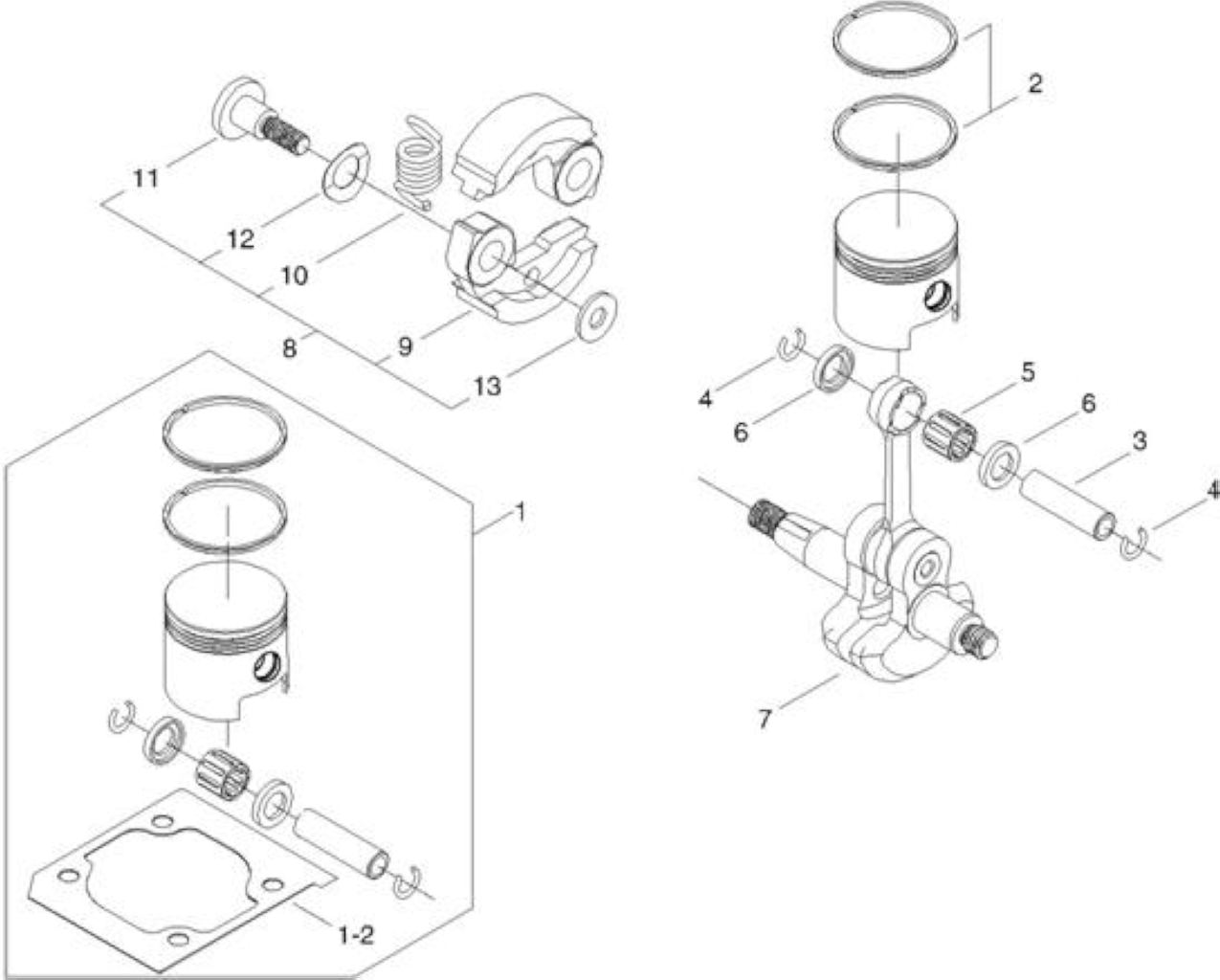

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021035670	*VEDI ECRP021035672 *	1
2	SKRA101000290	FASCIA ELASTICA	2
3	ECRV606000000	SPINOTTO PISTONE	1
4	ECR10001504630	FERMO SPINOTTO	2
5	SKRV553000080	CUSCINETTO AD AGHI	1
6	SKRV306000250	*VEDI ECRV306000250 *	2
7	ECRA011000700	ALBERO MOTORE	1
8	ECRA056000260	FRIZIONE COMPLETA	1
9	SKRA553000060	MASSA FRIZIONE	2
10	SKRA566000050	*VEDI SKRA566000200 *	1
11	SKRA557000040	BULLONE FRIZIONE	2
12	SKRV346000040	RONDELLA ELASTICA	2
13	SKRV304000150	RONDELLA	2

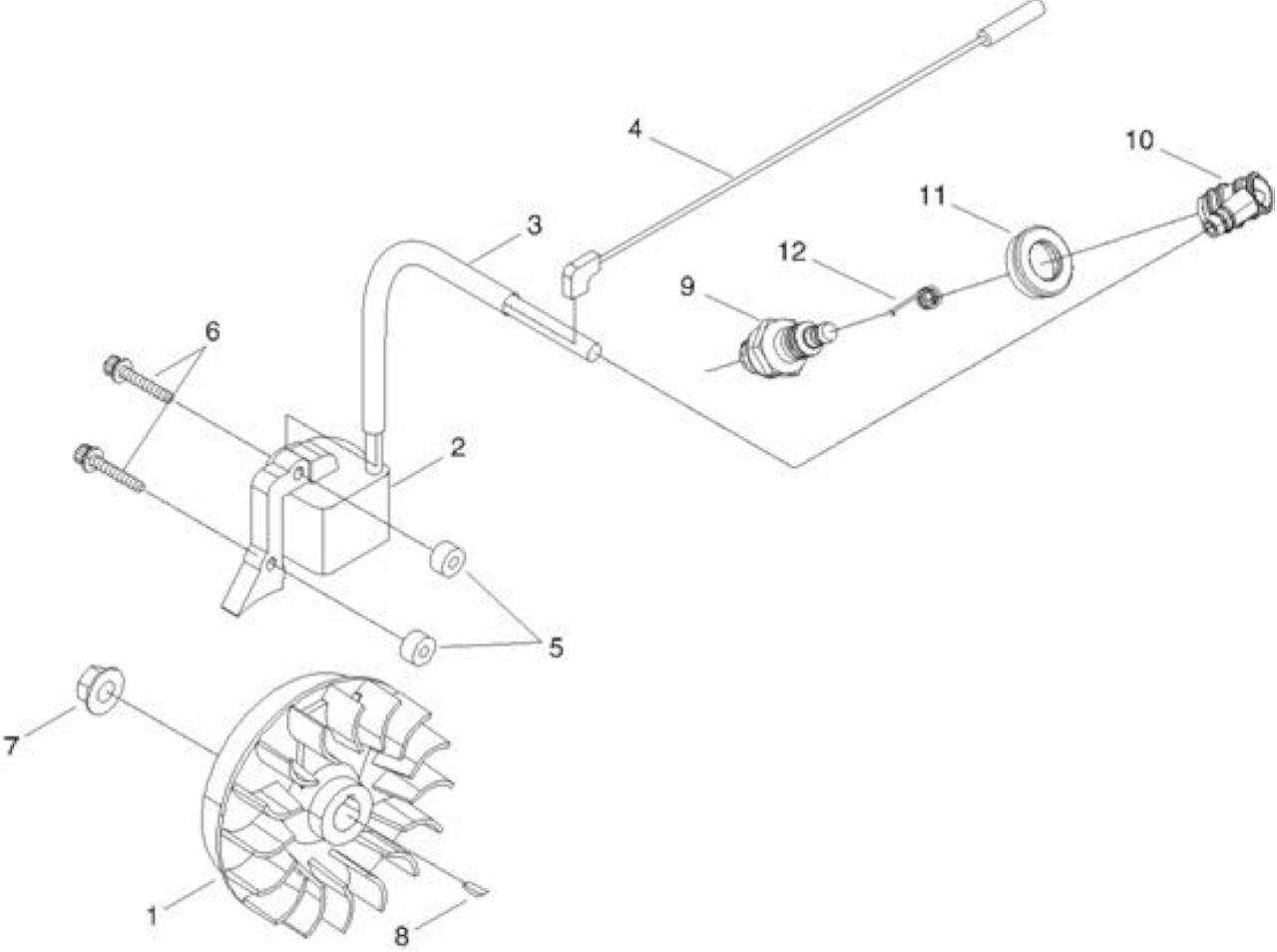

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409001060	VOLANO	1
2	ECRA411001150	*VEDI ECRA411001540 *	1
3	ECRV475006600	TUBETTO	1
4	ECRV485002470	LEAD	1
5	SKRV322000040	ELEMENTO ISOLANTE	2
6	ECRV202000480		2
7	ECRV265000140	DADO	1
8	ECR9311503010	CHIAVELLA	1
10	ECRA427000060	CAPPUCCIO CANDELA	1
11	ECRA429000090	COPERTURA CAPPUCCIO	1
12	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1

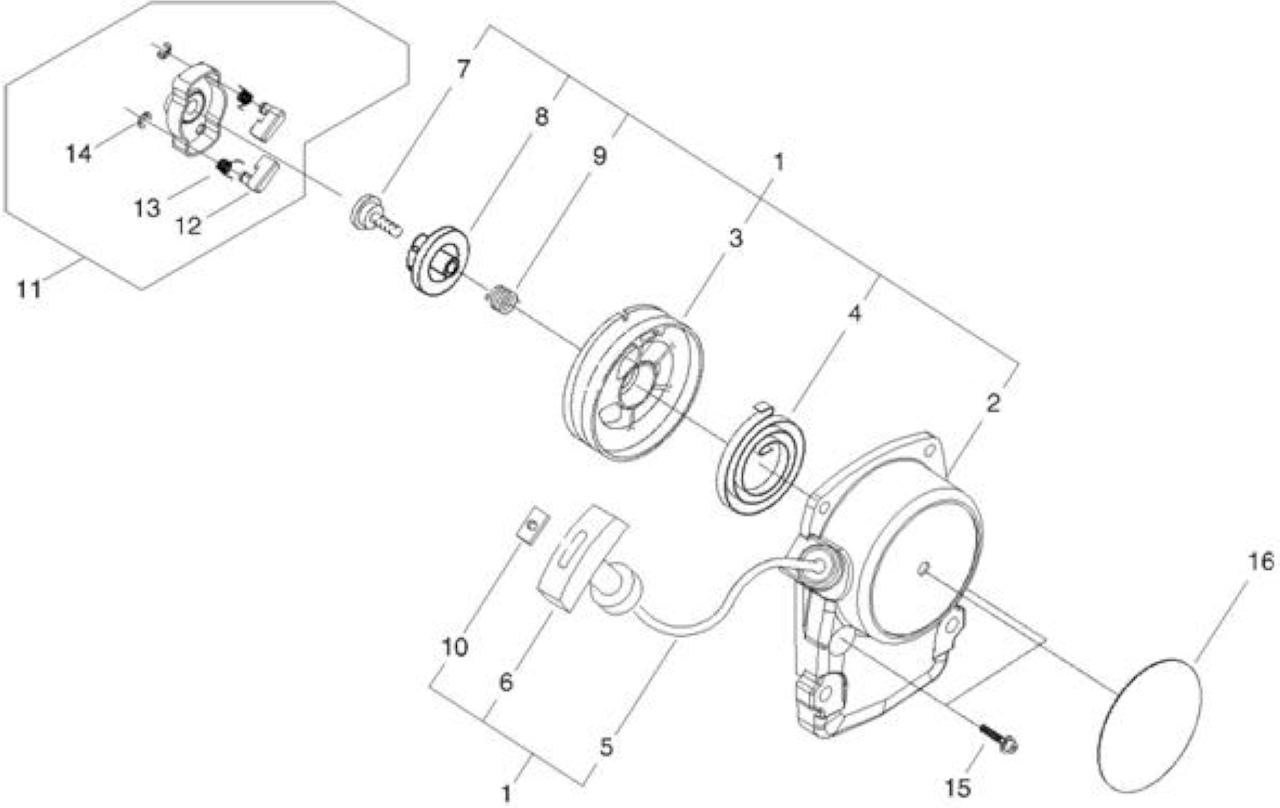

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051002840	AVVIAMENTO COMPL.T243	1
2	ECRA500001361		1
3	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
4	ECR17722042030	* VEDI ECRP022019680 *	1
6	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
7	ECR17723661830	*VEDI ECRV253000310 *	1
8	ECRP022028000	INNESTO AVVIAMENTO *T.I.12-511	1
9	ECRP022008270	MOLLA DI RITORNO	1
10	ECR17724611120	*VEDI ECRP022037670 *	1
11	ECRA052000180	GANCI AVV.TO COMPLETI	1
12	ECRP022006850	GANCIO AVVIAMENTO	2
13	ECRP022006510	*VEDI ECR17723412220 *	2
14	ECRP022002100	*VEDI SKRP022002100 *	2
15	ECRV202000200	BULLONE	2
16	ECRX504007680	ETICHETTA	1

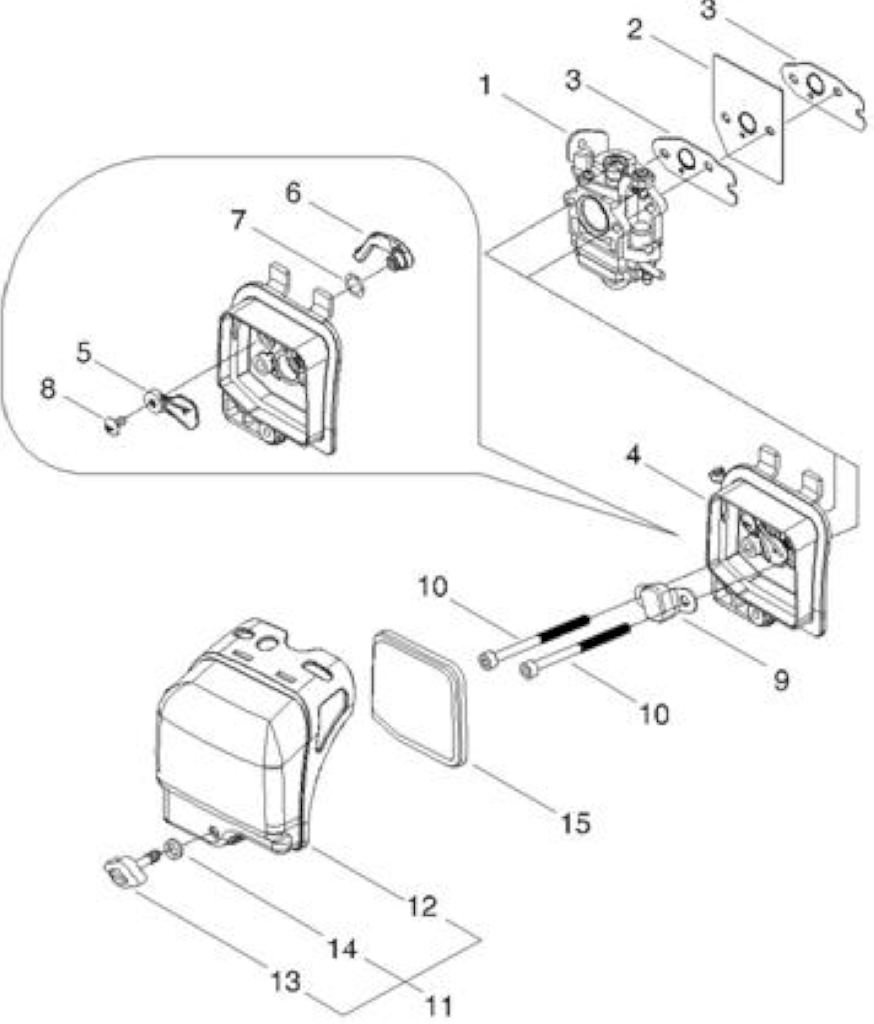

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA021003310	*VEDI ECRA021003311 *	1
2	ECRA209000460	PIASTRA ISOLATORE	1
3	ECRV103001060	GUARNIZIONE	2
4	ECRA023000290	CORPO FILTRO ARIA COMPL.	1
5	ECRA243000280	PIASTRINA ARIA	1
6	ECRA242000140	LEVA ARIA	1
7	ECRV346000050	RONDELLA	1
8	ECR9143904012	SCREW,TRUSS,T	1
9	ECRA244000120	PIASTRINA	1
10	ECR9110905060	BULLONE	2
11	SKRA232000640	CORPO FILTRO ARIA COMPL.	1
12	ECRA232000630	*VEDI SKRA232000640 *	1
13	ECRV299000340	POMELLO	1
14	SKRV323000080	SPESSORE	1
15	ECRA226001390	ELEMENTO FILTRO ARIA	1

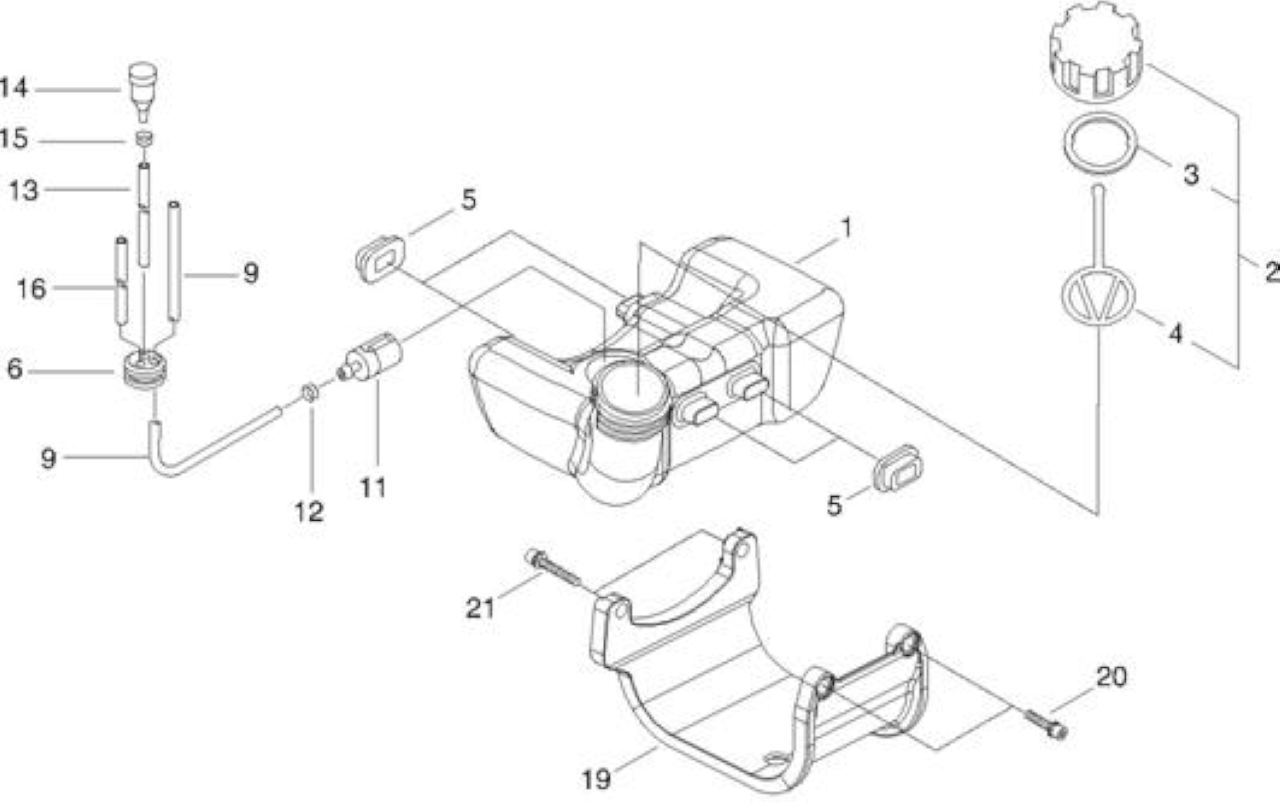

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350000972	SERBATOIO MISCELA	1
2	ECRP021035680	*VEDI ECRP021035681 *	1
3	ECR13101655830	*VEDI ECRV107000190 *	1
4	ECRA365000060	MISCELATORE	1
5	SKRV420002220	*VEDI ECRV420002220 *	4
6	ECR13211555930	*VEDI ECR13211555931 *	1
9	ECR43721030830	*VEDI ECR43721030831 *	1
11	ECRA369000001	FILTRO MISCELA	1
12	ECRV490001240	CLIP	1
13	ECR13011054430	*VEDI ECR13011054431 *	1
14	SKRA356000040	VALVOLA SFIATO	1
15	ECRV490001230	CLIP	1
16	ECR13201049730	TUBO MISCELA ESTERNO	1
19	ECRA175000080	PROTEZIONE SERBATOIO	1
20	ECR90016205018	BULLONE BRUGOLA 5X18	2
21	ECR90016205040	BULLONE BRUGOLA 5X40	2

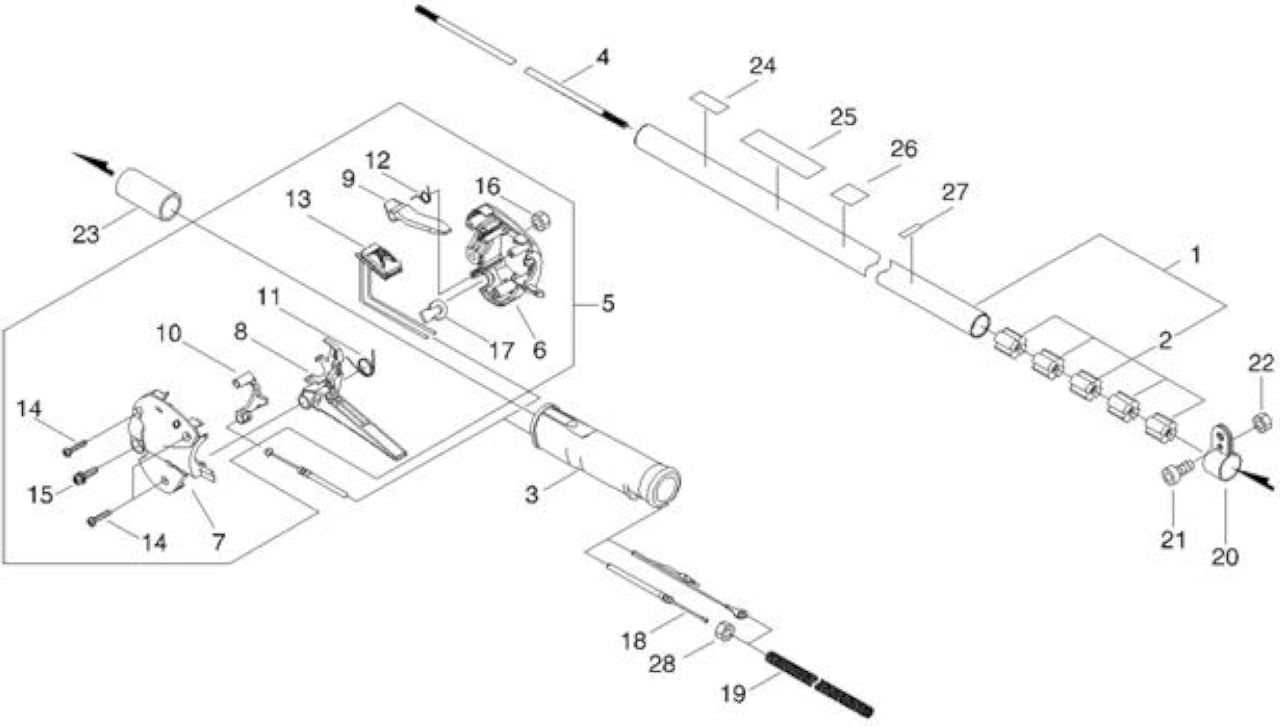

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC050002080	*VEDI SKRP021028590 *	1
2	SKRC501000010	AMMORTIZZATORE	5
3	ECRC412000261	IMPUGNATURA IN GOMMA	1
4	SKRC504000500	ALBERO TRASMISSIONE	1
5	SKRC044000350	LEVA ACCELERATORE COMPL.	1
6	ECRC401000140	CORPO IMPUGNATURA ACCEL.DX1
7	ECRC401000150	CORPO IMPUGNATURA ACCEL.SX 1
8	SKRC450000480	LEVA ACCELERATORE 1
9	SKRC460000190	FERMO ACCELERATORE 1
10	SKRC461000020	LEVA BLOCCA ACCELERATORE 1
11	ECRV452000700	MOLLA 1
12	SKRV452000500	MOLLA LEVA ACC. 1
13	ECRA440001390	INTERRUTTORE 1
14	ECRV252000380	SCREW TAPPING 3
15	ECR9157505020	SCREW PM SPW 1
16	ECR9201705000	NUT 1
17	ECRV162000350	* VEDI SKR6388065410 * 1
18	ECRV430002611	CAVO ACCELERATORE 1
19	ECRV475004470	TUBE 1
20	ECRC670000070	HANGER 1
21	ECR90010505012	BULLONE BRUGOLA 5X12 1
22	ECR90050000005	DADO N05 1
23	ECRV363000120	SPESSORE 1
24	ECRX505002900	ETICHETTA CAUTION 1
25	ECR89061743130	ETICHETTA 1
26	ECRX508000270	ETICHETTA DECIBEL 1
27	ECRX524002380	*VEDI ECR89015204930 * 1
28	ECR90050200006	DADO 3N06 1

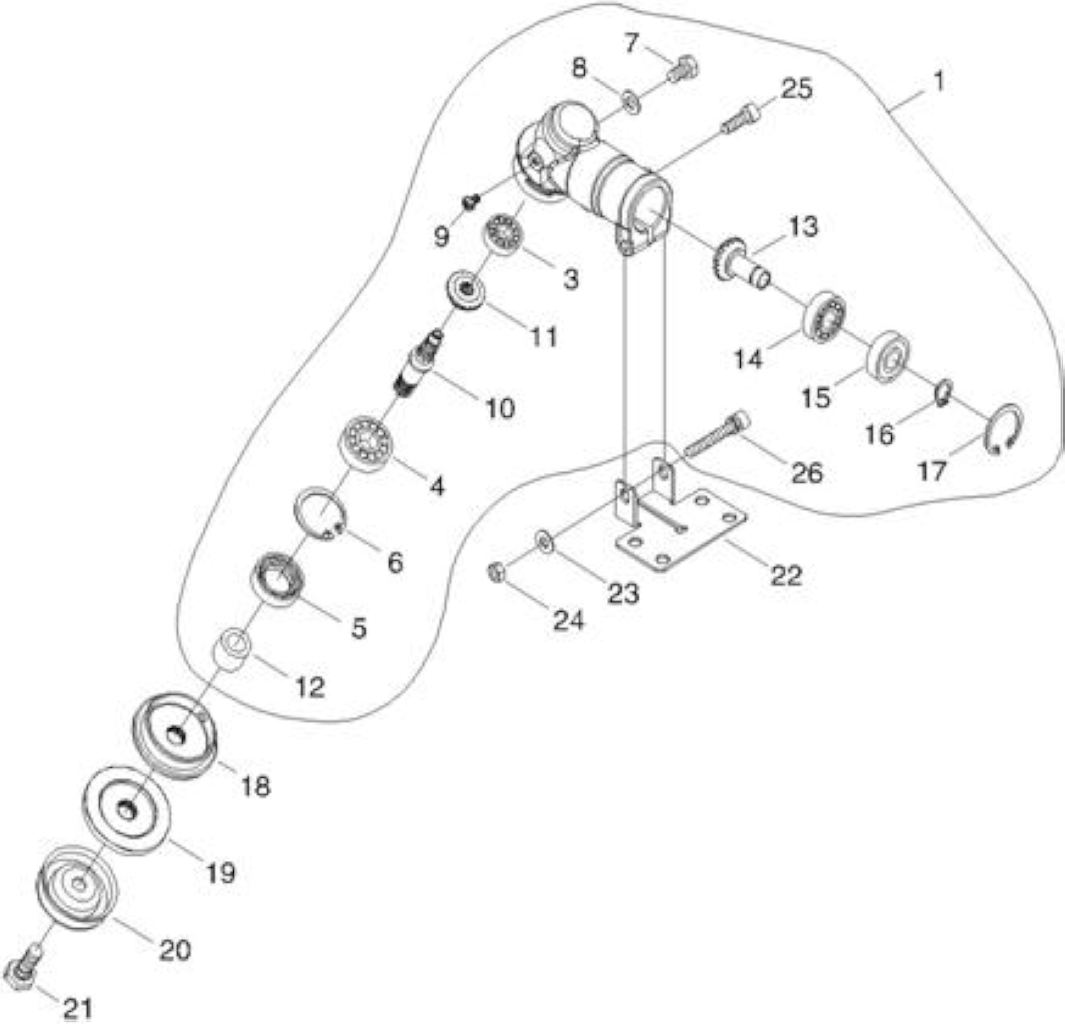

Rif.	Articolo	Descrizione	Q.tà	Nota
1	SKRP021025400	*VEDI ECRP021048430 *	1
3	ECR90081000626	CUSCINETTO BB 626	1
4	ECR90080006000	CUSCINETTO BB6000	1
5	SKRV509000000	PARAOLIO	1
6	ECR9242426000	SNAP RING	1
7	ECR9103006010	BOLT	1
8	ECR90060000006	RONDELLA PIANA M6	1
9	ECR9157004006		1
10	ECRC534000530	ALBERINO COPPIA CONICA	1
11	ECRV651000390	INGRANAGGIO COPPIA CONICA	1
12	SKRV356000480	ANELLO	1
13	ECRV651000380	PIGNONE COPPIA CONICA	1
14	ECR90080000609	CUSCINETTO BB609	1
15	SKR90080400609	CUSCINETTO A SFERE 609ZZ	1
16	ECR9242309000		1
17	SKR9242424000	FERMO	1
25	ECR90010505010	BULLONE BRUGOLA 5X10	1
18	SKRC535000820	FLANGIA PORTADISCO	1
19	SKRC535000830	FLANGIA FERMADISCO	1
20	SKRC535000600	PROTEZIONE BULLONE	1
21	SKRV216000060	BULLONE	1
22	ECRC551000050	SUPPORTO INFERIORE	1
23	ECR90060300005	RONDELLA PIANA M5	1
24	ECR90050000005	DADO N05	1

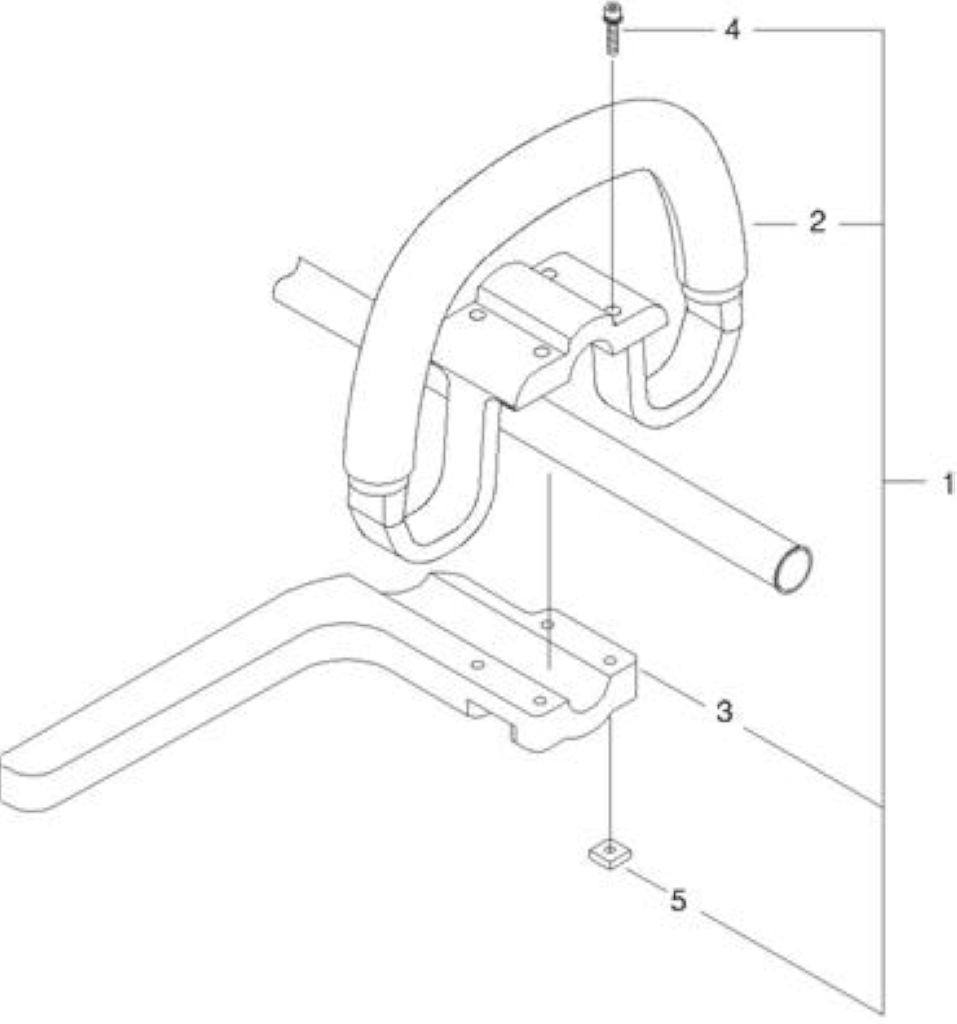

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021027531	IMPUGNATURA SINISTRA COMPL.	1
2	ECRC400000630	IMPUGNATURA SINISTRA	1
3	ECRC405000400	SUPPORTO IMPUGNATURA	1
4	ECRV203000601		4
5	SKRV263000130	DADO	4

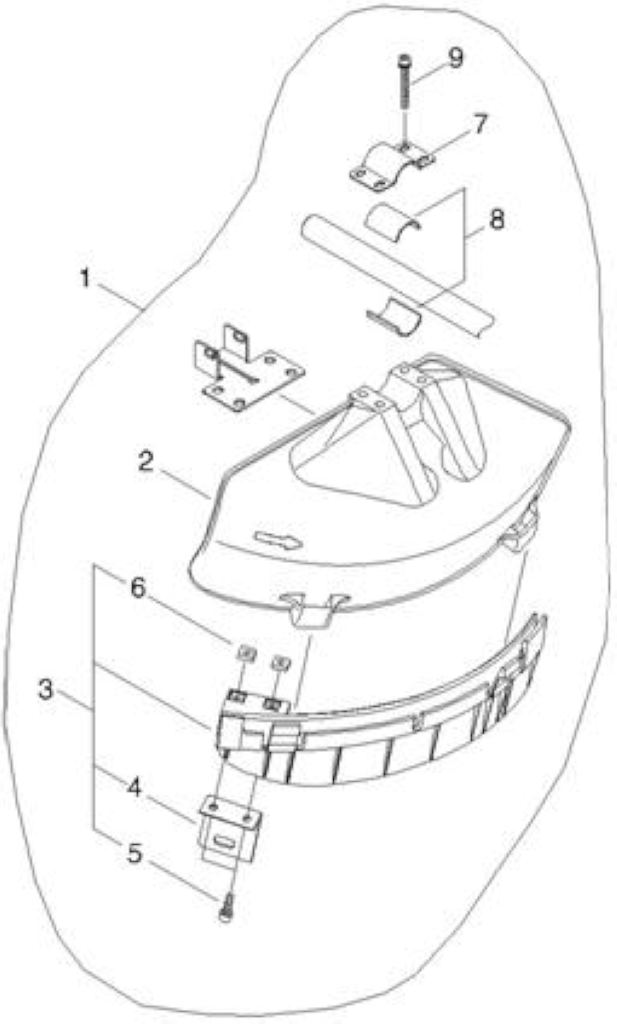

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021028441	* VEDI ECRP100002250 * SBAT230/T230/T2500/T260 T.N.	1
2	SKRC550000430	PROTEZIONE SALVAGAMBE T.N. -FP-	1
3	ECRP021028451	* VEDI ECRP100002390 *	1
4	SKRC554000040	TAGLIENTE	1
5	ECR9112205016		2
6	SKRV263000130	DADO	2
7	ECRC551000060	MORSETTO	1
8	ECRV375000340	SPESSORE	2
9	ECRV203000611		4

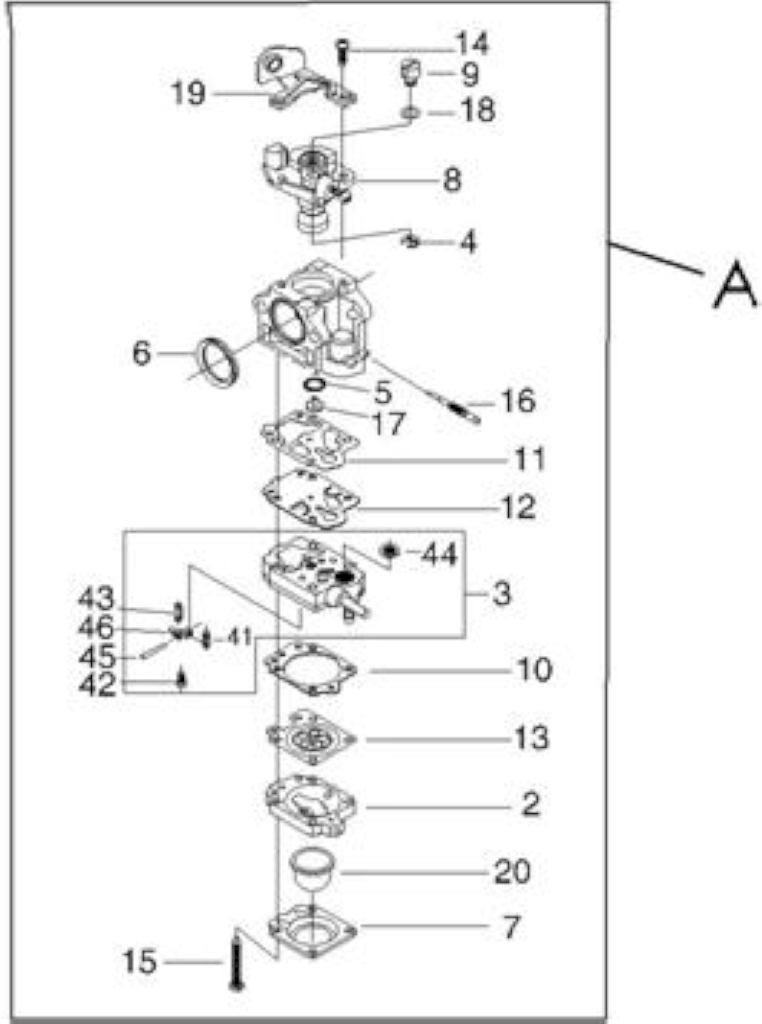

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021003310	*VEDI ECRA021003311 *	1
2	ECRP003003980	COPERCHIO MEMBRANA	1
3	ECRP003004150	CORPO POMPA COMPLETO	1
41	ECR12313719830	SPILLO CARBURATORE	1
42	ECR12313905560	VITE BILANCIERE	1
43	ECR12312205560	MOLLA BILANCIERE	1
44	ECR12312610631	FILTRO CARBURATORE	1
45	ECR12313803930	SPINOTTO	1
46	ECR12312303930	BILANCIERE	1
4	ECR12317307930	FERMO CE	1
5	ECR12318340630	ANELLO GOMMA	1
6	ECR12314312110	GUARNIZIONE AD ANELLO	1
7	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
8	ECRP003004160	VALVOLA CARBURATORE	1
9	ECR12317245130	PERNO CARBURATORE	1
10	ECR12314005560	GUARNIZIONE MEMBRANA	1
11	ECRP003004100	GUARNIZIONE MEMBRANA	1
12	ECR12311240630	MEMBRANA POMPANTE	1
13	ECRP003001850	MEMBRANA CON DISCO	1
14	ECR12311440630	VITE SUPPORTO	2
15	ECR12311005560	SCREW, PUMP COVER	4
16	ECRP003004110	NEEDLE	1
17	ECRP003004120	GETTO	1
18	ECR12314954230	RONDELLA	1
19	ECR12312854230		1
20	ECR12318140630	PRIMER	1

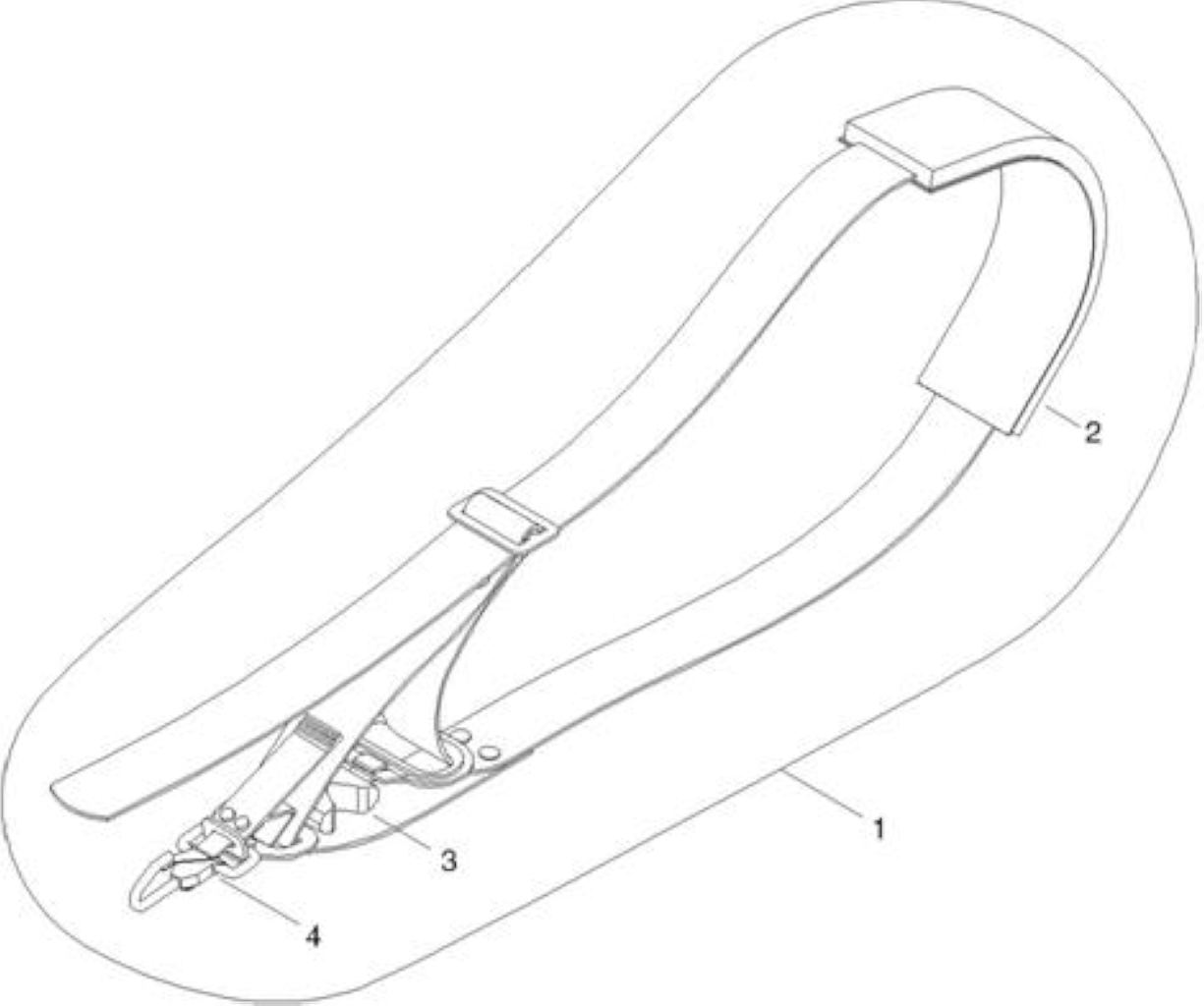

Rif.	Articolo	Descrizione	Q.tà Nota
1	SKRC062000330	CINGHIA COMPLETA	1
2	ECRC644000080	PROTECTOR	1
3	ECRC645000010	* VEDI SKR2201117261 *	1
4	ECRC649000150		1
