Motore, basamento motore Bobina, volano, campana frizione Avviamento

Filtro aria, marmitta Serbatoio

Asta trasmissione, tubolare, impugnatura, cinghia Testina ingranaggi

Parasassi Carburatore Testina a filo

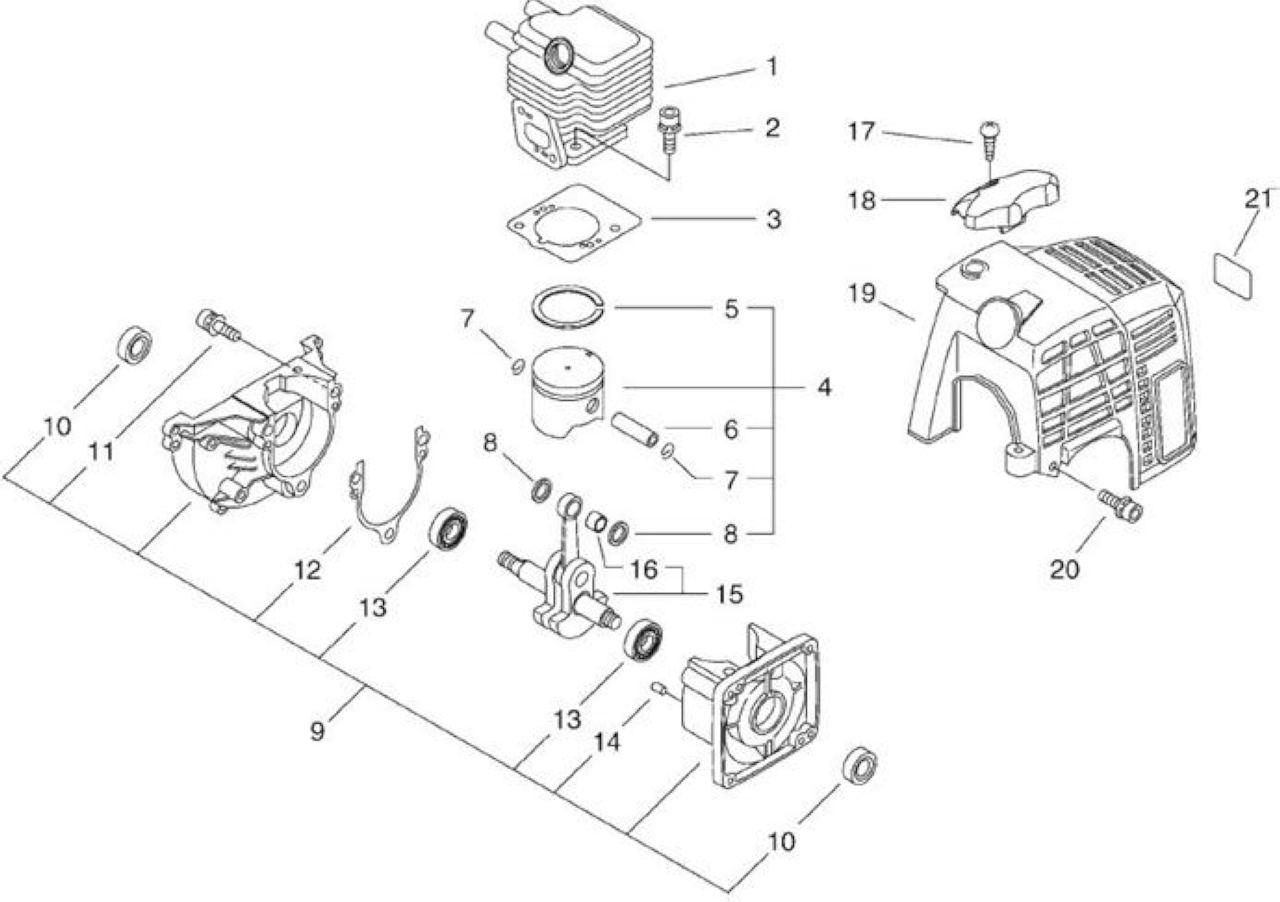

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA130000540

CILINDRO                 *T.I.04-249

1



2

ECR90016205022

BULLONE BRUGOLA 5X22

2



3

ECRV100000160

GUARNIZIONE CILINDRO

*T.I.04-249

1



4

ECRP021007712

KIT PISTONE

*T.I.04-249

1



5

ECRA101000090

FASCE ELASTICHE

*T.I.04-247

1



6

ECR10001311520

SPINOTTO PISTONE

1



7

ECR10001504630

FERMO SPINOTTO

2



8

ECR10001411520

DISTANZIALE SPINOTTO

2



9

ECR10020452133

CARTER MOTORE

1



10

ECR10021242031

PARAOLIO

2



11

ECR90016205028

BULLONE BRUGOLA 5X28

3



12

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



13

ECR9403536201

CUSCINETTO BB6201/C3

2



14

ECR10021503930

*VEDI ECR90033040080 *

2



15

ECRA011000101

*VEDI ECRA011001410 *

1



16

ECRV553000060

CUSCINETTO DI BIELLA

1



17

ECR90025305020

VITE SR 5X20

1



18

ECRA162000130

PROTEZIONE COPRICILINDRO

1



19

ECRA160002340

CARTER CILINDRO

1



20

ECRV202000090

BOLT,4

2



21

ECRX505002310

ETICHETTA

1

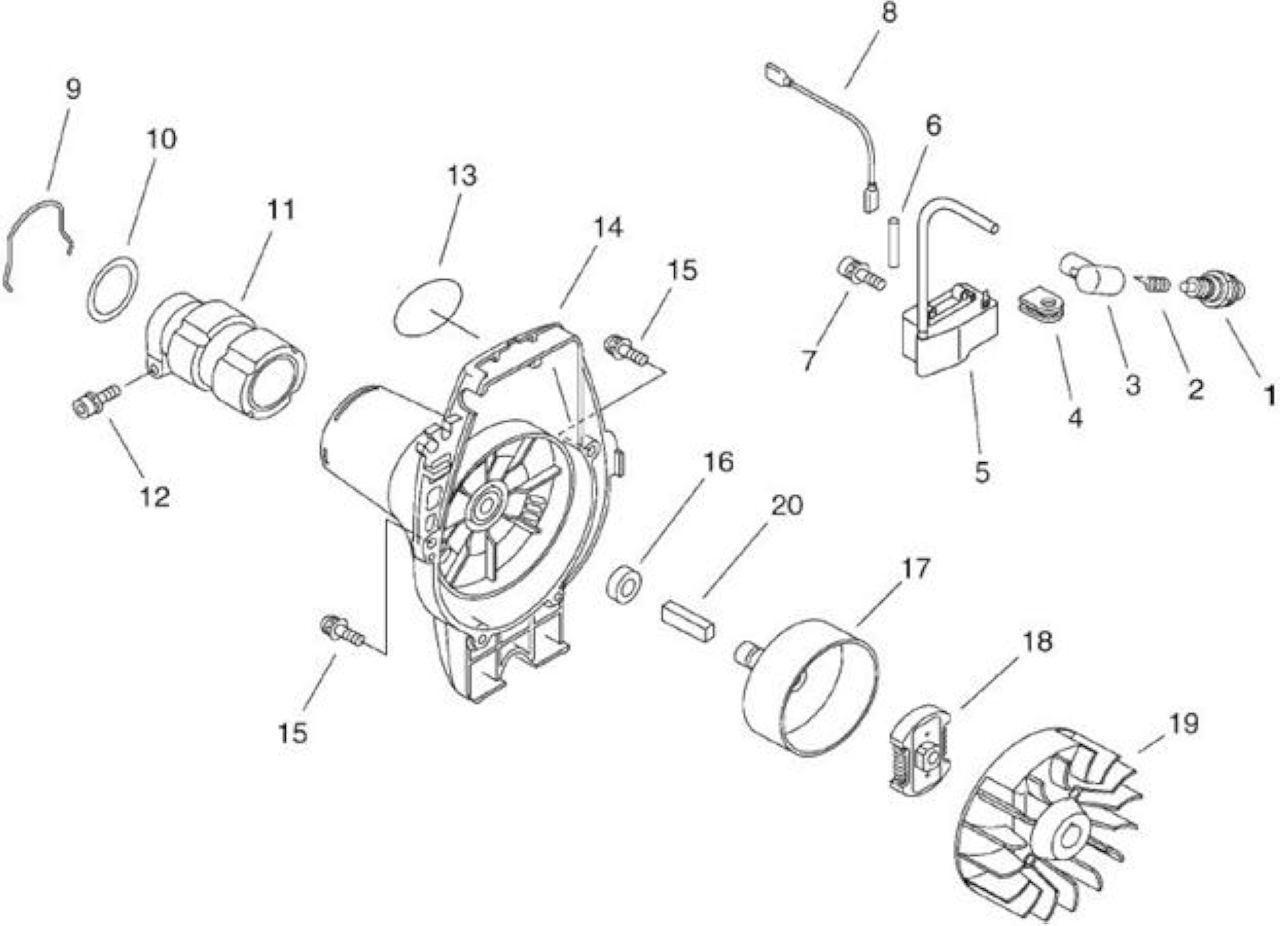

Rif.

Articolo

Descrizione

Q.tà

Nota

2

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1



3

ECR15901203433

CAPPUCCIO CANDELA

1



4

ECR15611240630

GOMMINO

1



5

ECRA411000140

*VEDI ECRA411000141 *

1



6

ECRV475003960

TUBE

1



7

ECR90016204020

BULLONE BRUGOLA 4X20

2



8

ECR16201052830

LEAD, GROUND

1



9

ECR66031655630

CLIP

1



10

ECRV315000030

WASHER,CIRCULAR 30

1



11

ECRA575000110

AMMORTIZZATORE

1



12

ECR9111805028

BOLT

1



13

ECRX543002950

LABEL,MODEL

1



14

ECRA172001810

* VEDI ECRA172003010 *

1



15

ECR9136304016

SCREW

3



16

ECR17531320430

ANELLO IN FELTRO

1



17

ECR17500544331

CAMPANA FRIZIONE

1



18

ECR17500056831

FRIZIONE COMPLETA

1



19

ECRA409000210

VOLANO

*T.I.04-249/T.I.14-541

1



20

ECRV376000990

SPESSORE

1

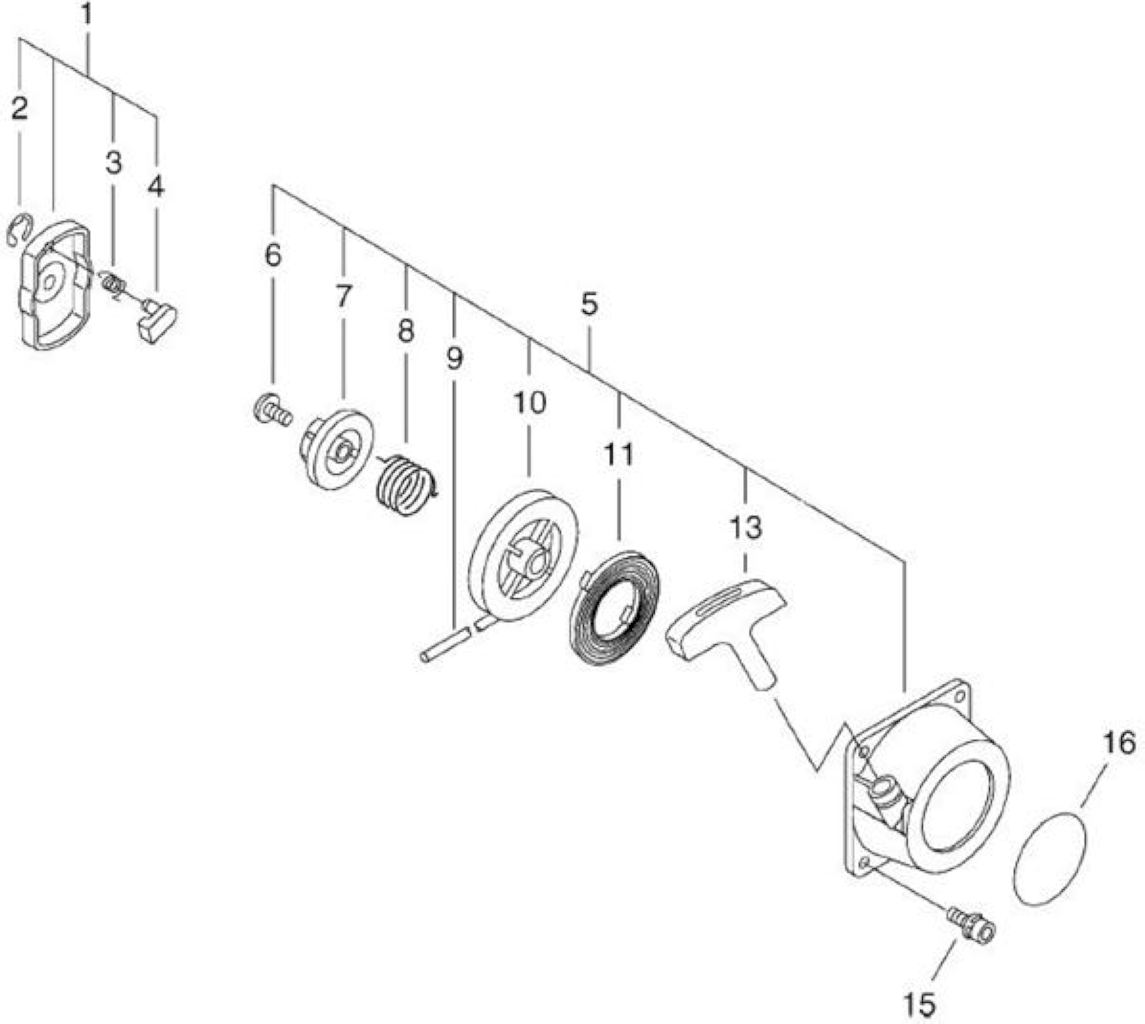

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA052000180

GANCI AVV.TO COMPLETI

1

2

ECRP022002100

*VEDI SKRP022002100 *

2

3

ECRP022006510

*VEDI ECR17723412220 *

2

4

ECRP022006850

GANCIO AVVIAMENTO

2

5

ECRA051001410

*VEDI ECRA051001411 *

1

6

ECR17723661830

*VEDI ECRV253000310 *

1

7

ECRP022008280

VEDI BOLL.TECNICI 2013-531/ 12-511

1

8

ECRP022008270

MOLLA DI RITORNO

1

10

ECRP022006830

PULEGGIA *VEDI T.I.2013-531/12-511*

1

11

ECRP022019680

MOLLA AVVIAMENTO

1

13

ECRP022023170

*VEDI ECRP022036700 *

1

15

ECRV202000090

BOLT,4

2

16

ECRX543002940

LABEL,MODEL

1

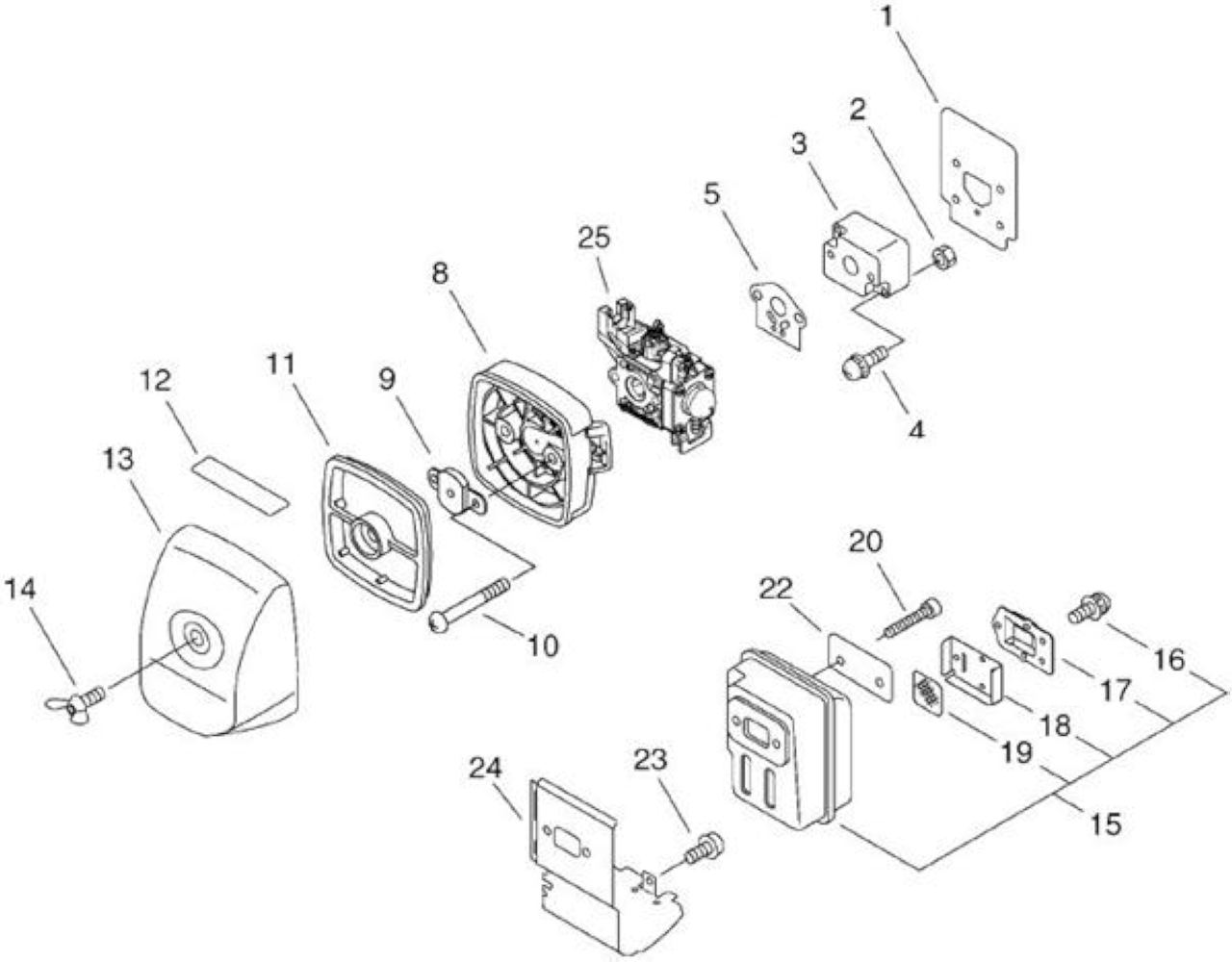

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR13001042032

GUARNIZIONE

1



2

ECR90050000005

DADO N05

2



3

ECR13001744331

*VEDI ECRP021015350 *

1



4

ECR90023805022

VITE SR 5X22

2



5

ECR13001013410

GUARNIZIONE ISOLATORE

*T.I.-04-247

1



8

ECRP021015300

SCATOLA FILTRO ARIA

1



9

ECR12901152730

PIASTRINA

1



10

ECR90022005065

SCREW 5*65

2



11

ECRA226001410

FILTRO ARIA

1



12

ECR89033252730

ETICHETTA

1



13

ECR13031305863

COP. FILTRO ARIA (NERO)

*T.I.99-710

1



14

ECR21041752730

GALLETTO FILTRO ARIA

1



15

ECRP021016641

MARMITTA COMPLETA

1



16

ECR9136704010

SCREW

5



17

ECRA313000600

GUIDA SCARICO

1



18

ECRV104001760

GUIDA SCARICO

1



19

ECR14586240630

RETINA MARMITTA

1



20

ECR90010505055

BULLONE BRUGOLA 5X55

2



22

ECRV150000371

PIASTRINA

1



23

ECR9112104008

BOLT, FLANGE

1



24

ECRV104000500

GUARNIZIONE MARMITTA

1



25

ECRA021001690

*VEDI ECRA021001691 *

*T.I.09-395

1

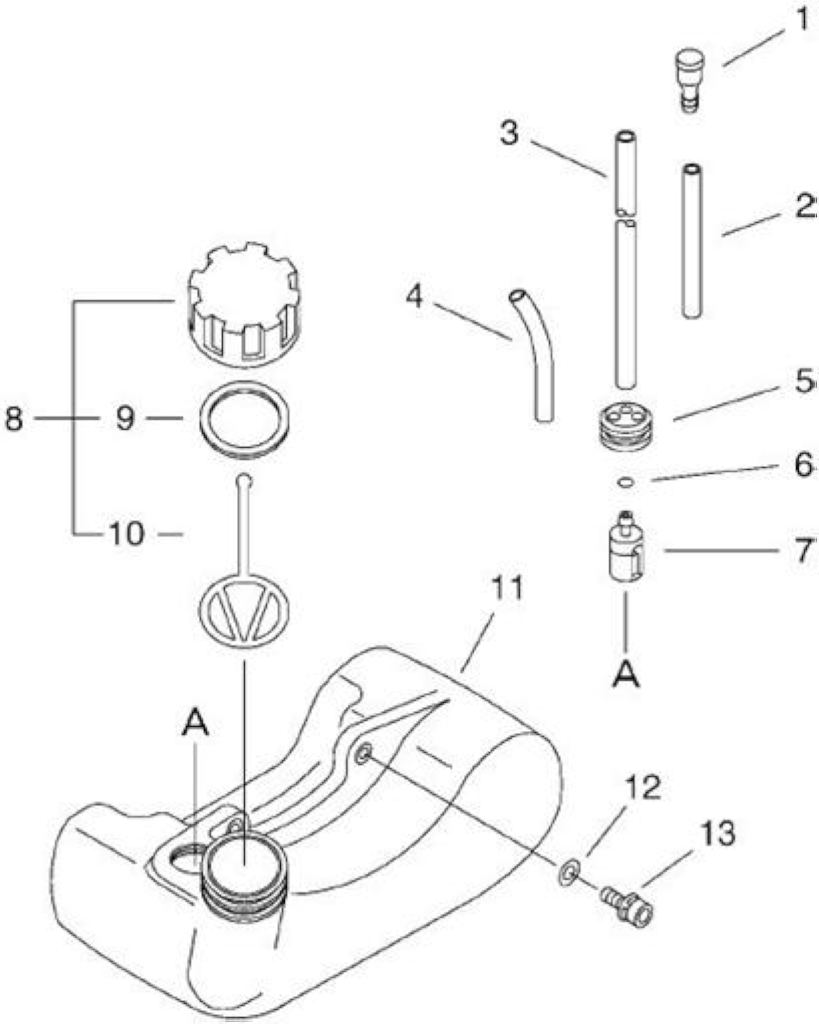

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA356000030

*VEDI ECRA356000031 *

1

2

ECRV471001200

*VEDI ECRV471001201 *

1

3

ECRV471001190

*VEDI ECRV471001191 *

1

4

ECR13201256030

TUBO MISCELA

1

5

ECR13211546730

GOMMINO CARBURANTE

1

6

ECR13201309820

*VEDI ECRV490001240 *

1

7

ECR13120507320

*VEDI ECR13120507321 *

1

8

ECRP021035680

*VEDI ECRP021035681 *

1

9

ECR13101655830

*VEDI ECRV107000190 *

1

10

ECRA365000060

MISCELATORE

1

11

ECRA350000480

SERBATOIO MISCELA

1

12

ECR90060300005

RONDELLA PIANA M5

2

13

ECR9111805020

BULLONE

2

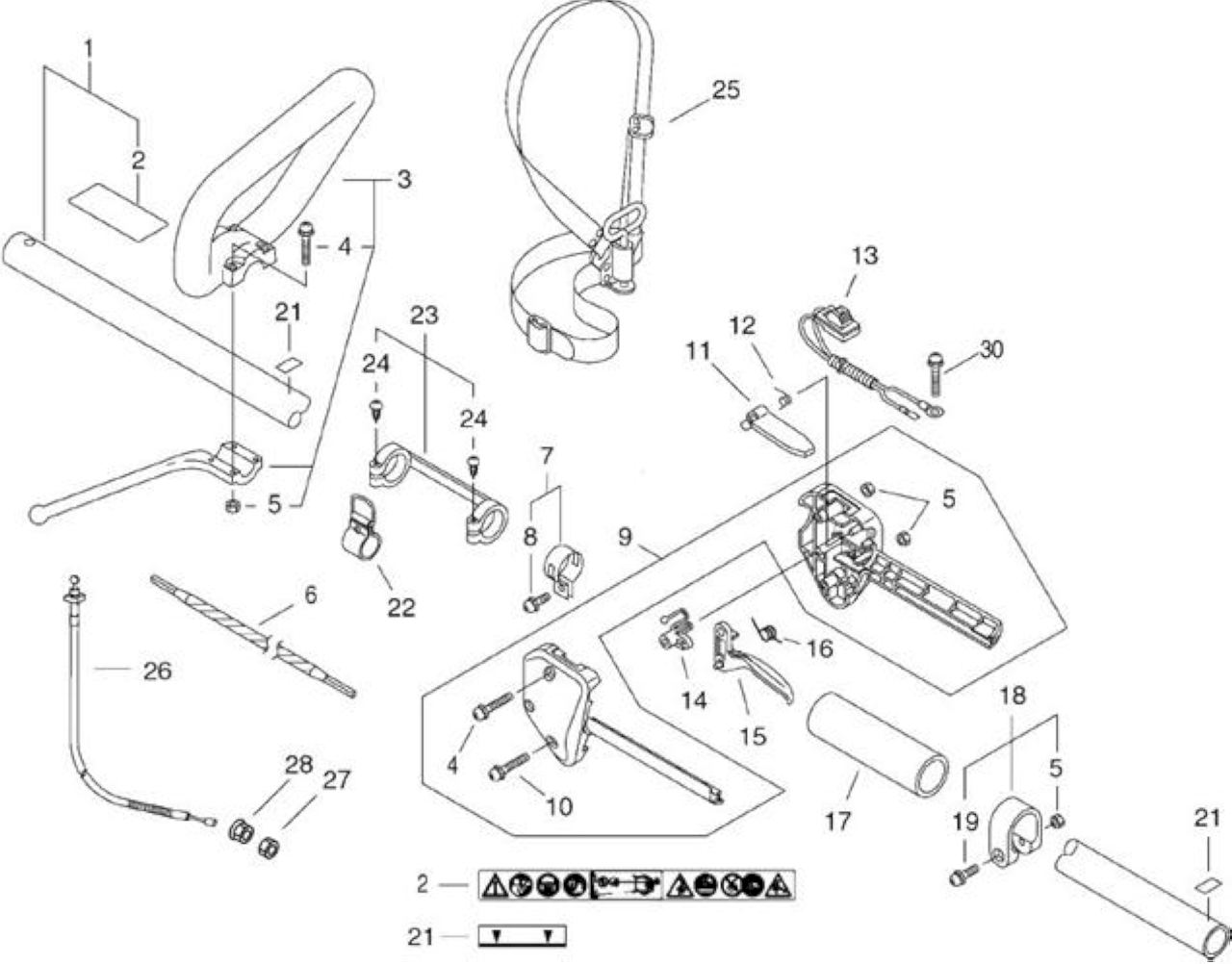

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021000430

TUBO TRASMISSIONE COMPLETO

1



2

ECR89061743130

ETICHETTA

1



3

ECR35120154130

IMPUGNATURA SX

1



4

ECR90024205035

VITE SR 5X35

4



5

ECR90050000005

DADO N05

4



6

ECR61001344730

FLESSIBILE LUNGO 152CM

1



7

ECR30120029431

HANGER ASY

1



8

ECR90024205014

VITE SR 5X14

1



9

ECR17800352130

SET IMPUGNATURA DX

1



4

ECR90024205035

VITE SR 5X35

1



5

ECR90050000005

DADO N05

3



10

ECR90024205025

VITE SR 5X25

1



11

ECRC460000370

LEVA BLOCCA ACCELERATORE

1



12

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



13

ECRA440001870

*VEDI ECRA440001871 *

1



14

ECR17801252630

FERMO ACCELERATORE

*T.I.03-128

1



15

ECRC450000700

GRILLETTO ACCELERATORE

1



16

ECR17804342230

MOLLA DI RITORNO

1



17

ECRC403000140

GOMMA IMPUGNATURA

1



18

ECRP021014550

FASCETTA

1



5

ECR90050000005

DADO N05

1



19

ECR90024205028

VITE SR 5X28

1



21

ECR89015204930

ETICHETTA

2



22

ECR30120046830

*VEDI ECRC063000040 *

1



23

ECR61028154131

COLLER

1



24

ECR90025304025

SCREW 4*25

2



25

ECR30100146731

*VEDI ECR30100055230 *

1



26

ECRV430002290

CAVO ACCELERATORE

*T.I.09-395

1



27

ECR90050200006

DADO 3N06

1



28

ECR90051800006

NUT, FLANGE

1



30

ECR9136304016

SCREW

1

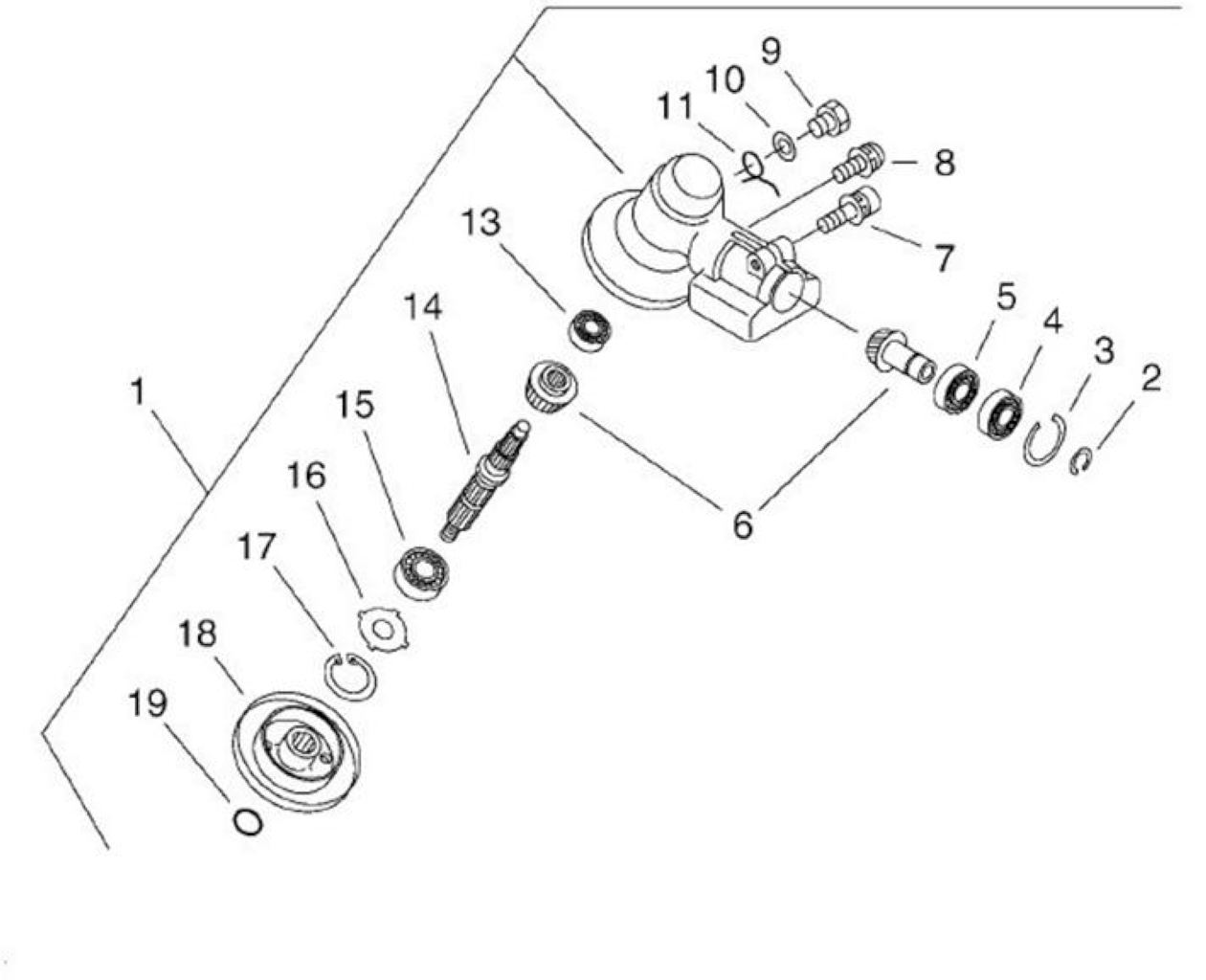

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021005785

*VEDI ECRP021005786 *

1

2

ECR90070600010

FERMO WR10

1

3

ECR90070200022

FERMO CR22

1

4

ECR9406306900

*VEDI ECR90085806900 *

1

5

ECR9406006900

*VEDI ECR90085506900 *

1

6

ECR61030042330

COPPIA CONICA

1

7

ECR9111806025

BOLT

1

8

ECR90024205010

VITE SR 5X10

1

9

ECR61043450031

TAPPO TESTINA

1

10

ECR90060350008

RONDELLA

1

11

ECR61047352131

*VEDI ECRV452001310 *

1

13

ECR9406000626

*VEDI ECR90081000626 *

1

14

ECR61031056831

*VEDI ECR61031056832 *

1

15

ECR90081206201

CUSCINETTO BB6201

1

16

ECR61044456830

RONDELLA COPPIA CONICA

1

17

ECR90070200032

FERMO CR32

1

18

ECR61031352932

*VEDI ECRP050010710 *

1

19

ECR90072000012

ANELLO GOMMA P-12

1

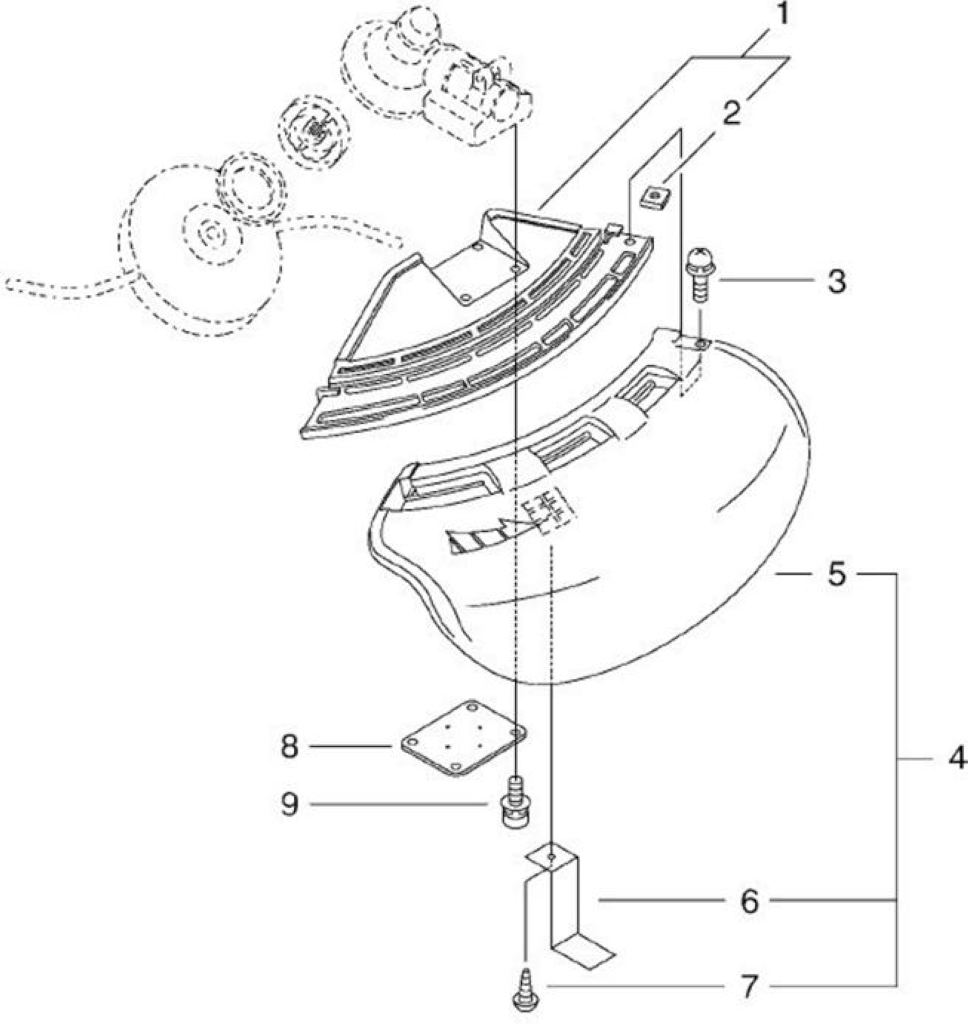

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRC550000332



1

2

ECR90056500005

DADO N.5

1

3

ECR90024205018

VITE SR 5X18

1

4

ECRP021034372



1

5

ECRC550000312

SHIELD,BLADE

1

6

ECRC554000000

*VEDI ECRC554000001 *

1

7

ECR90025205012

VITE SR 5X12

1

8

ECRC552000200

PIASTRINA

1

9

ECRV203001980

BOLT,5

4

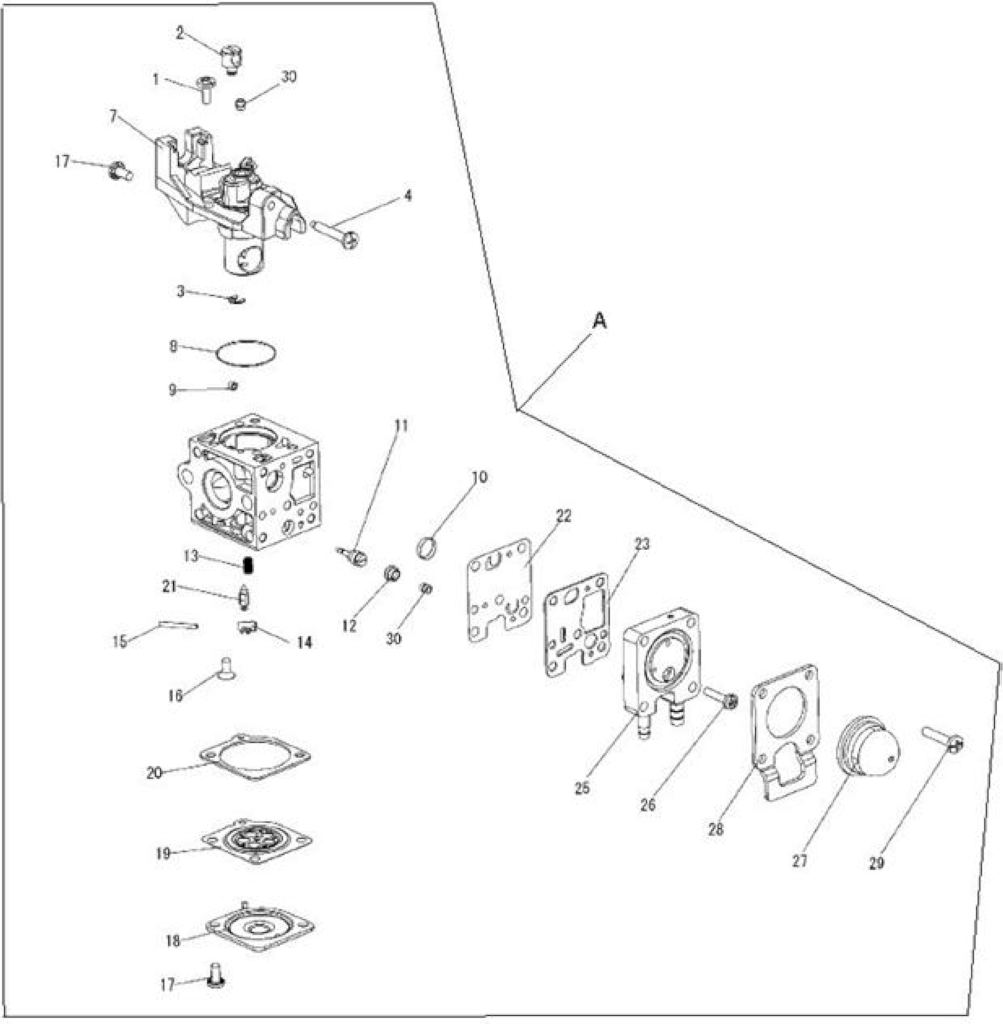

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021001690

*VEDI ECRA021001691 *

*T.I.09-395

1



1

ECR12534413931

VITE CARBURATORE

3



2

ECRP005001240

*VEDI ECRP005002090 *

1



3

ECRP005000190

E-RING

1



4

ECRP005000100

VITE

1



7

ECRP005002050

VALVOLA ACCELERATORE

1



8

ECRP005000280

O-RING

1



9

ECRP005001000

RULLINO

1



10

ECRP005000010

ANELLO

1



11

ECRP005001260

VITE REGOLAZIONE

1



12

ECRP005001250

TAPPO

1



13

ECRP005000940

MOLLA

1



14

ECR12532308260

BILANCIERE CARBURATORE

1



15

ECR12533813930

SPINOTTO BILANCIERE

1



16

ECR12533942030

VITE BILANCIERE

1



17

ECR12534452130

VITE

3



18

ECR12534252130

COPERCHIO MEMBRANA

1



19

ECRP005001780

MEMBRANA C/DISCO

1



20

ECRP005000200

GUARNIZIONE

1



21

ECR12533708260

SPILLO CARBURATORE

1



22

ECRP005000510

MEMBRANA POMPANTE

1



23

ECRP005000520

GUARNIZIONE POMPANTE

1



25

ECRP005001890

COPERCHIO MEMBRANA POMPANTE

1



26

ECRP005000270

VITE

1



27

ECR12538146730

*VEDI ECR12538108660 *

1



28

ECRP005000250

COPERCHIO

1



29

ECRP005001900

SCREW

4



30

ECRP005001270

TAPPO LIMITATORE (NERO)

2

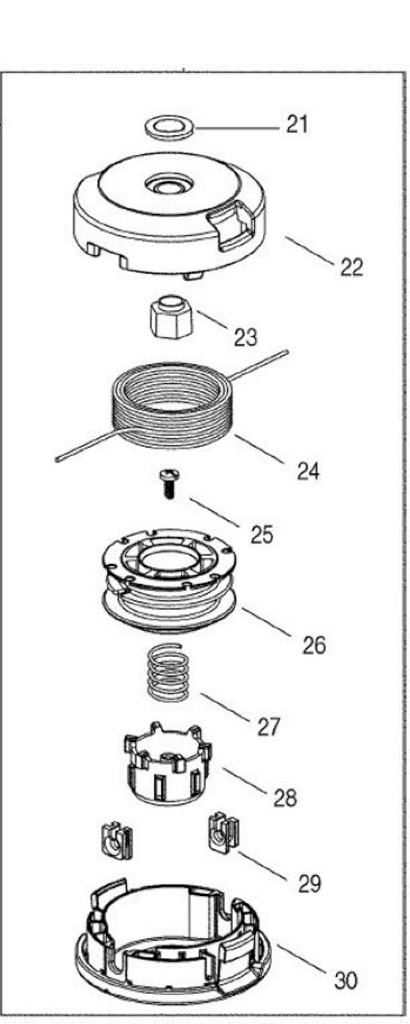

Rif.

Articolo

Descrizione

Q.tà Nota

21

ECRP022027820



1

22

ECRP022025540

COPERCHIO SUPERIORE

1

23

ECRP022025610

DADO

1

24

ECRP022025600

NYLON CORD

1

25

ECRP022025580

SET SCREW

1

26

ECRP022025550

BOBINA PORTAFILO

1

27

ECRP022025570

MOLLA TESTINA

1

28

ECRP022025560

POMELLO

1

29

ECRP022025590

BOCCOLA FILO NYLON

1

30

ECRP022025530

COPERCHIO INFERIORE

1
