Scatola ingranaggi Lame

Informazioni tecniche
CILINDRATA	21,2
POTENZA	0,57 (0,78)
SERBATOIO MIX	370
LUNGHEZZA LAMA EFFETTIVA	484

Motore, Basamento Bobina, Volano Avviamento

Filtro aria Serbatoio Marmitta

TIPO LAMA RINFORZATA, MOVIMENTO RECIPROCO, TAGLIO DOPPIOFrizione

PESO 5

Impugnatura acceleratore, Supporto motore Impugnatura

Carburatore

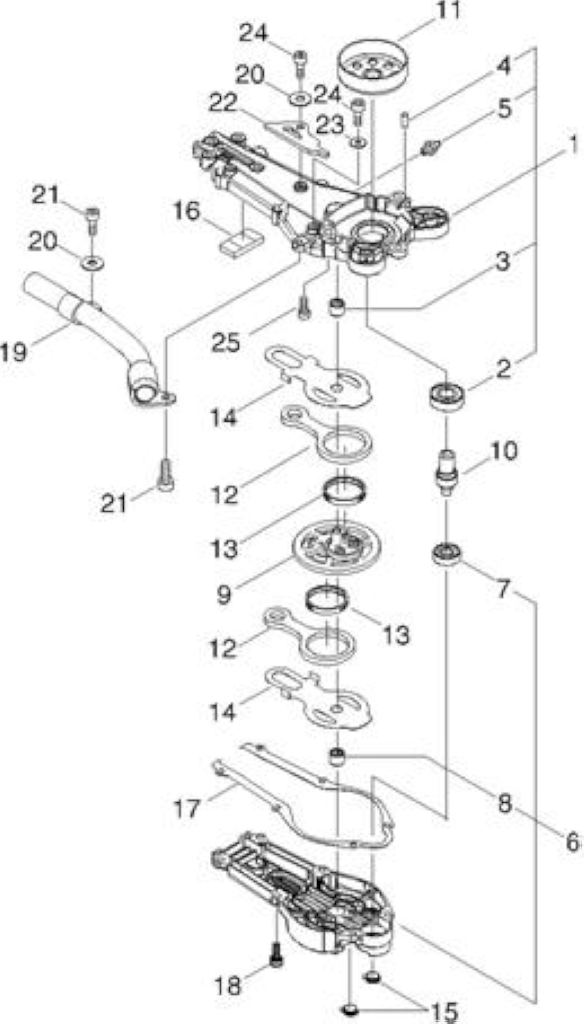

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021041560	*VEDI ECRP021041562 *	1
2	ECR90080206001	*VEDI ECR9404206001 *	1
3	ECRV553000110	CUSCINETTO DI BIELLA	1
4	ECR90033040080	COPPIGLIA 4X08	2
5	ECRV187000080	INGRASSATORE	1
6	ECRP021034241	SCATOLA INGRANAGGI	1
7	ECR90080400608	CUSCINETTO BB608	1
8	ECRV553000110	CUSCINETTO DI BIELLA	1
9	ECRV060000071	INGRANAGGIO LAME	1
10	ECRV655000070	PIGNONE	1
11	ECRA556001430	CAMPANA FRIZIONE	1
12	SKRC532000200	*VEDI ECRC532000200 *	2
13	SKRV572000000	*VEDI ECRV572000000 *	2
14	ECRC603000260	PIASTRA	2
15	ECRV162000390	TAPPO	2
16	ECRV541000200	FELTRINO	1
17	ECRV110000120	GUARNIZIONE CARTER INGRANAGGI	1
18	ECRV805000150	BULLONE TORX 5	6
19	ECRA313001850		1
20	ECRV303000240	COLLARINO	2
21	ECRV805000130	BULLONE, TORX 5	2
22	ECRC536000170	COPERCHIO	1
23	ECR90060200005	RONDELLA	1
24	ECRV805000110	BOLT, TORX 5	2
25	ECRV806000050	BULLONE TORX 6	3

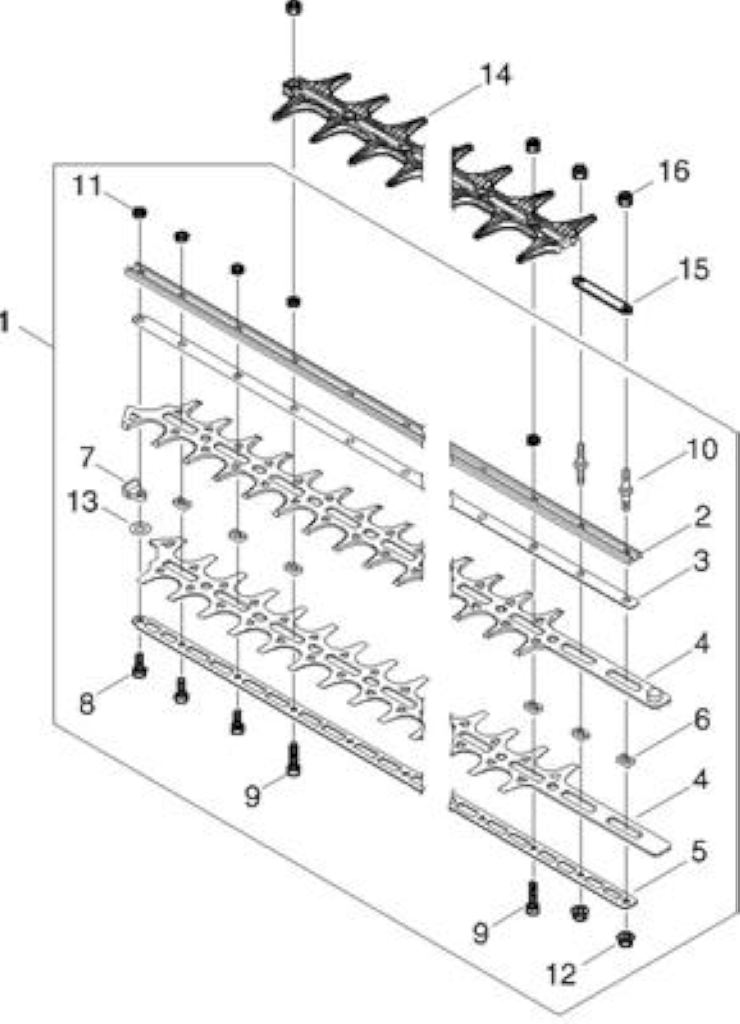

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRX041000460	*VEDI ECRX041000770 *	1
2	ECRX425000570	SUPPORTO LAMA	1
3	ECRX425000580	SUPPORTO LAMA	1
4	ECRX411001290	*VEDI ECRX412000930 *	2
5	ECRX425000590	PIASTRA INFERIORE	1
6	ECRV376001390	SPESSORE	10
7	ECRV376001380	FERMO	1
8	ECRV805000150	BULLONE TORX 5	3
9	ECRV805000170	BULLONE TORX 5 -SILVER-	6
10	SKRV223000020	BULLONE	2
11	ECR9202205000	DADO LAMA	9
12	SKRV263000250	DADO	2
13	ECR9221705000		1
14	ECRX431000100	LAMA GUIDA	1
15	ECRV150003700	PIASTRINA	1
16	SKRV263000250	DADO	8

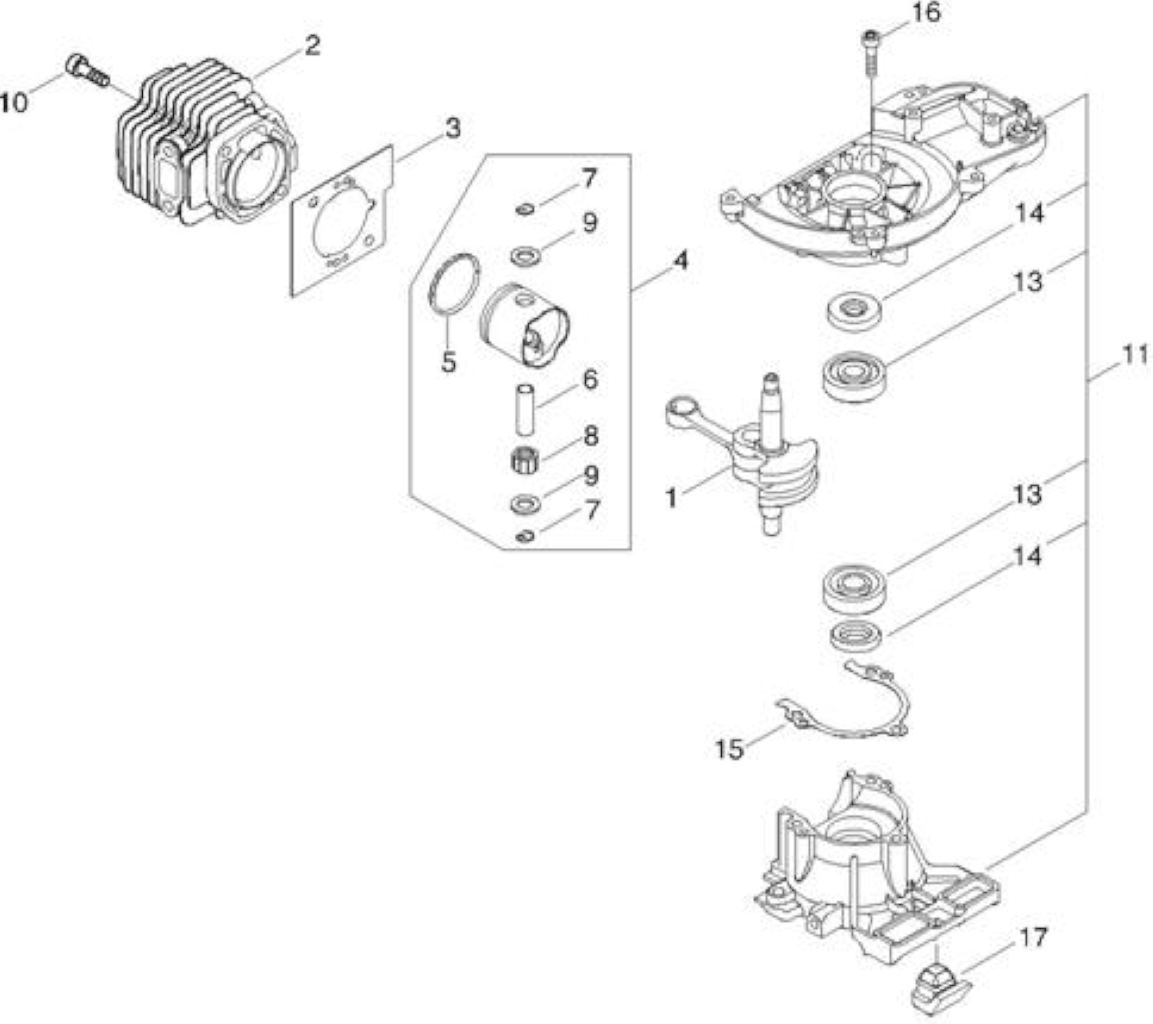

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA011001180	ALBERO MOTORE COMPLETO	1
2	ECRA130001960	CILINDRO X HCR165ES/DH232ST/DH185ST HCS2810ES/HC2020R/HC2320/H CS3810ES	1
3	ECRV100000720	GUARNIZIONE CILINDRO	1
4	ECRP021037930	KIT PISTONE X HCR165ES/DH232ST/320S HCS2810ES/HCS3810ES	1
5	ECRA101000090	FASCE ELASTICHE *T.I.04-247	1
6	ECRV606000020	SPINOTTO PISTONE	1
7	ECR10001504630	FERMO SPINOTTO	2
8	ECR10011305930	CUSCINETTO A RULLI	1
9	ECR10001408960	DISTANZIALE SPINOTTO	2
10	ECRV203000170	BOLT,5	2
11	ECRP021038730	SET CARTER MOTORE	1
13	ECR90081036000	CUSCINETTO	2
14	ECR10021261830	PARAOLIO	2
15	ECRV102000240	GUARNIZIONE CARTER MOTORE	1
16	ECR9112805028	BOLT HSH	3

17 ECRV420003980 AMMORTIZZATORE 1

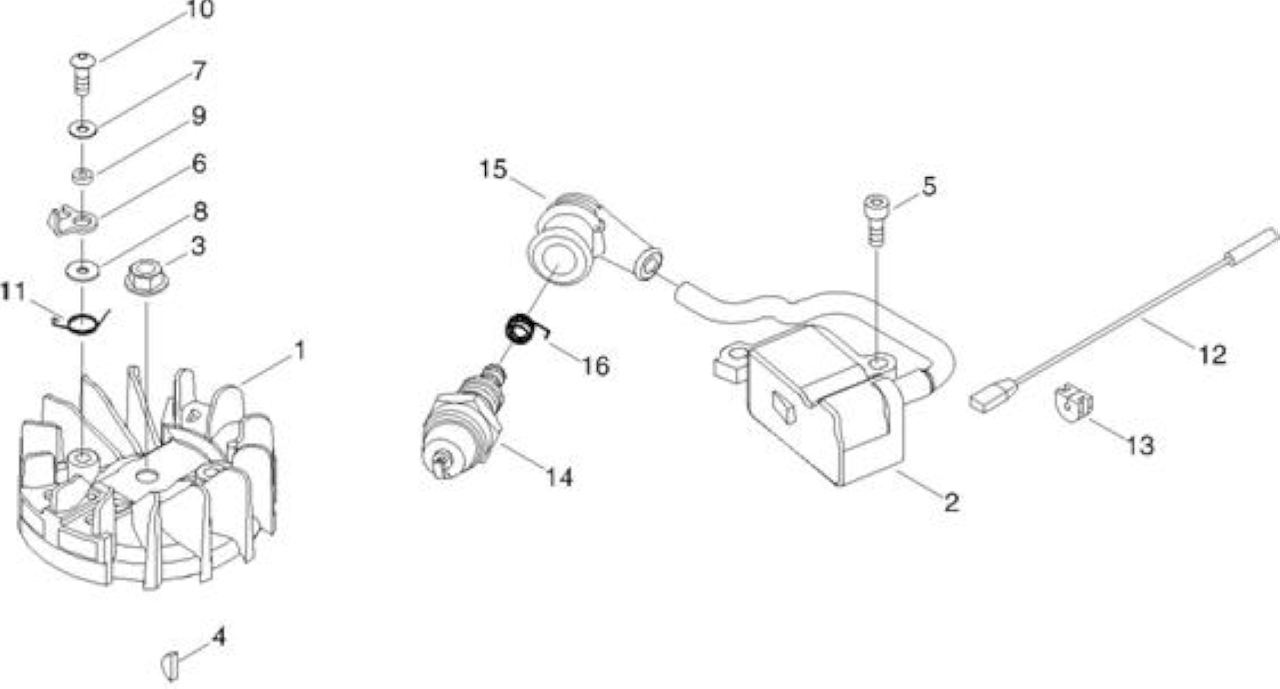

Rif. Articolo Descrizione Q.tà Nota

1	ECRA409001120	VOLANO	*T.I.20-689 1
2	ECRA411001390	MODULO ACCENSIONE		1
3	ECR9210506000			1
4	ECR10014212330	CHIAVELLA ALBERO MOTORE		1
5	ECRV804000100			2
6	ECRA514000260	GANCIO AVVIAMENTO		2
7	ECR90060300005	RONDELLA PIANA M5		2
8	ECR13191103460	DISTANZIATORE		2
9	ECR17807010860	SPESSORE		2
10	ECRV203000080	BULLONE 5		2
11	ECRV452001370	MOLLA DI TORSIONE		2
12	ECRV485001220	CAVO MASSA		1
13	ECR15611404920	GUIDA IN GOMMA		1
15	ECRA427000013	CAPPUCCIO CANDELA		1
16	ECRA426000010	MOLLA CAPPUCCIO CANDELA		1

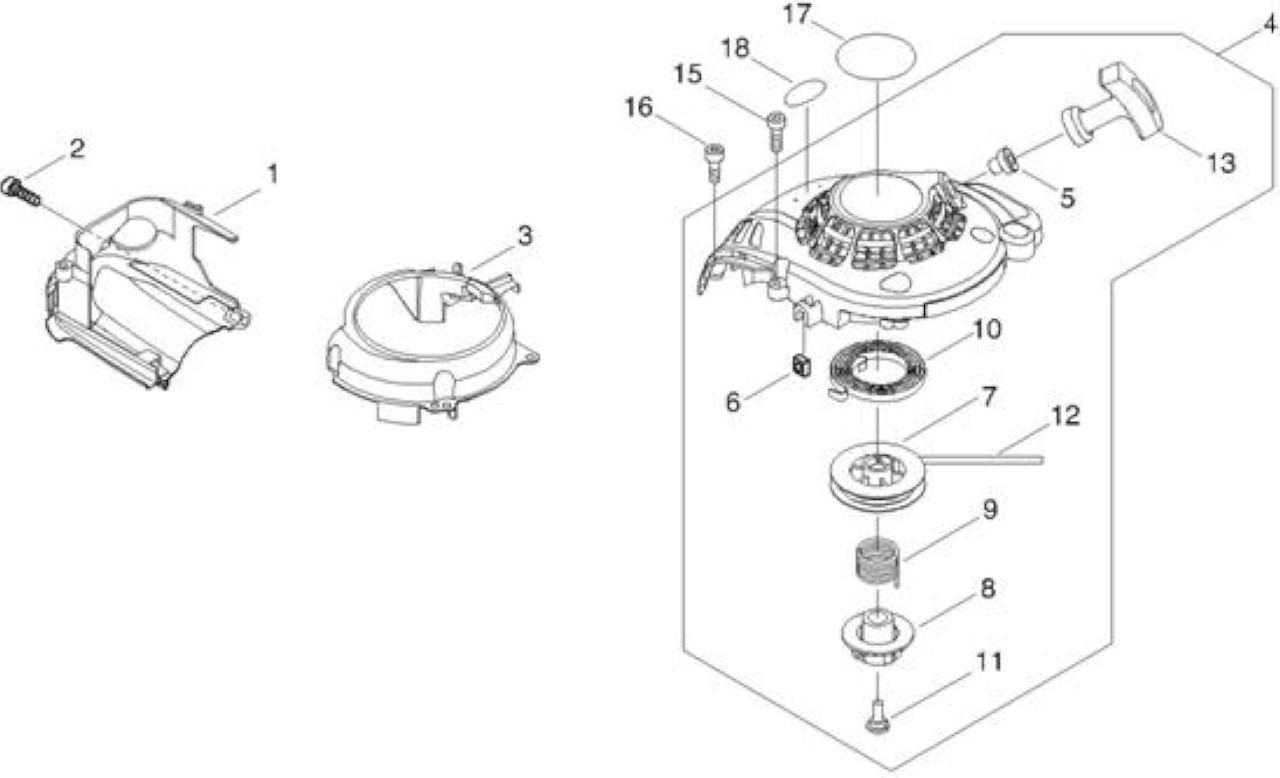

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA160002480	COPERCHIO CILINDRO	1
2	ECRV805000150	BULLONE TORX 5	1
3	ECRA172001990	CARTER VENTOLA	1
4	ECRA051002382	AVVIAMENTO COMPLETO X DH232ST	1
5	ECR17722742030	*VEDI ECRP022045770 *	1
6	ECR90056500005	DADO N.5	1
7	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
8	ECRA525000030	*VEDI ECRP022037310 *	1
9	ECRP022008270	MOLLA DI RITORNO	1
10	ECR17722042030	* VEDI ECRP022019680 *	1
11	ECR17723661830	*VEDI ECRV253000310 *	1
13	ECR17722844330	IMPUGNATURA AVVIAMENTO	1
15	ECRV804000060	BULLONE, TORX 4	4
16	ECRV804000000	BULLONE TORX 4	1
17	ECRX504007680	ETICHETTA	1
18	ECRX543004350		1

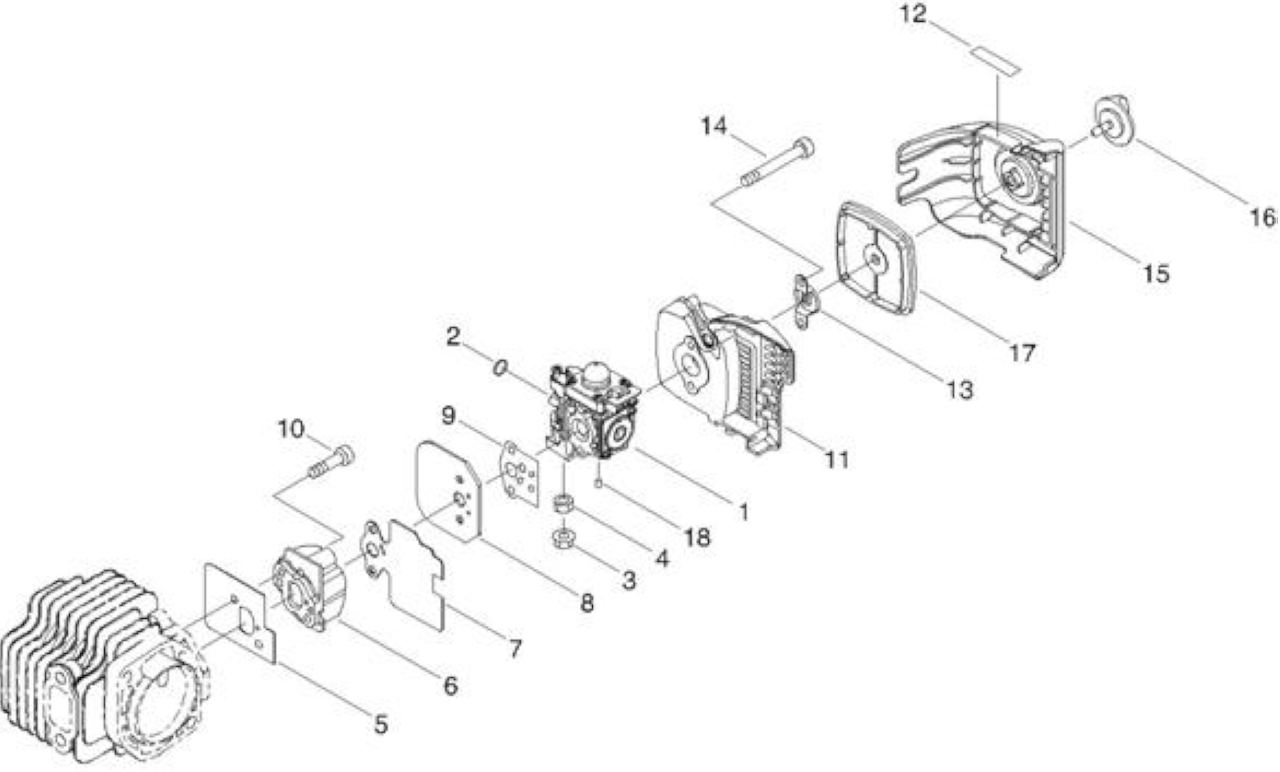

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021004230	*VEDI ECRA021004231 *	1
2	ECRV490001100	CLIP	1
3	ECR90051500006	DADO FLANGIATO M6	1
4	ECR90050200006	DADO 3N06	1
5	ECRV103001401	*VEDI ECRV103002030 *	1
6	ECRA200000940	*VEDI ECRA200000941 *	1
7	ECRV103001410	GUARNIZIONE ISOL-CARBURATORE	1
8	ECRA209000610	PIASTRA ISOLATORE	1
9	ECRV103001420	GUARNIZIONE ISOL-CARBURATORE	1
10	ECRV805000170	BULLONE TORX 5 -SILVER-	2
11	ECRP021041570	*VEDI ECRP021041571 *	1
12	ECR89033252730	ETICHETTA	1
13	ECRA244000070	PIASTRINA	1
14	ECRV805000100	BOLT, TORX 5	2
15	ECRA232001630	COPERCHIO FILTRO ARIA	1
16	ECRV299000410	POMELLO	1
17	ECRA226001410	FILTRO ARIA	1
18	ECRA259000010	*VEDI ECRP005001270 *	1

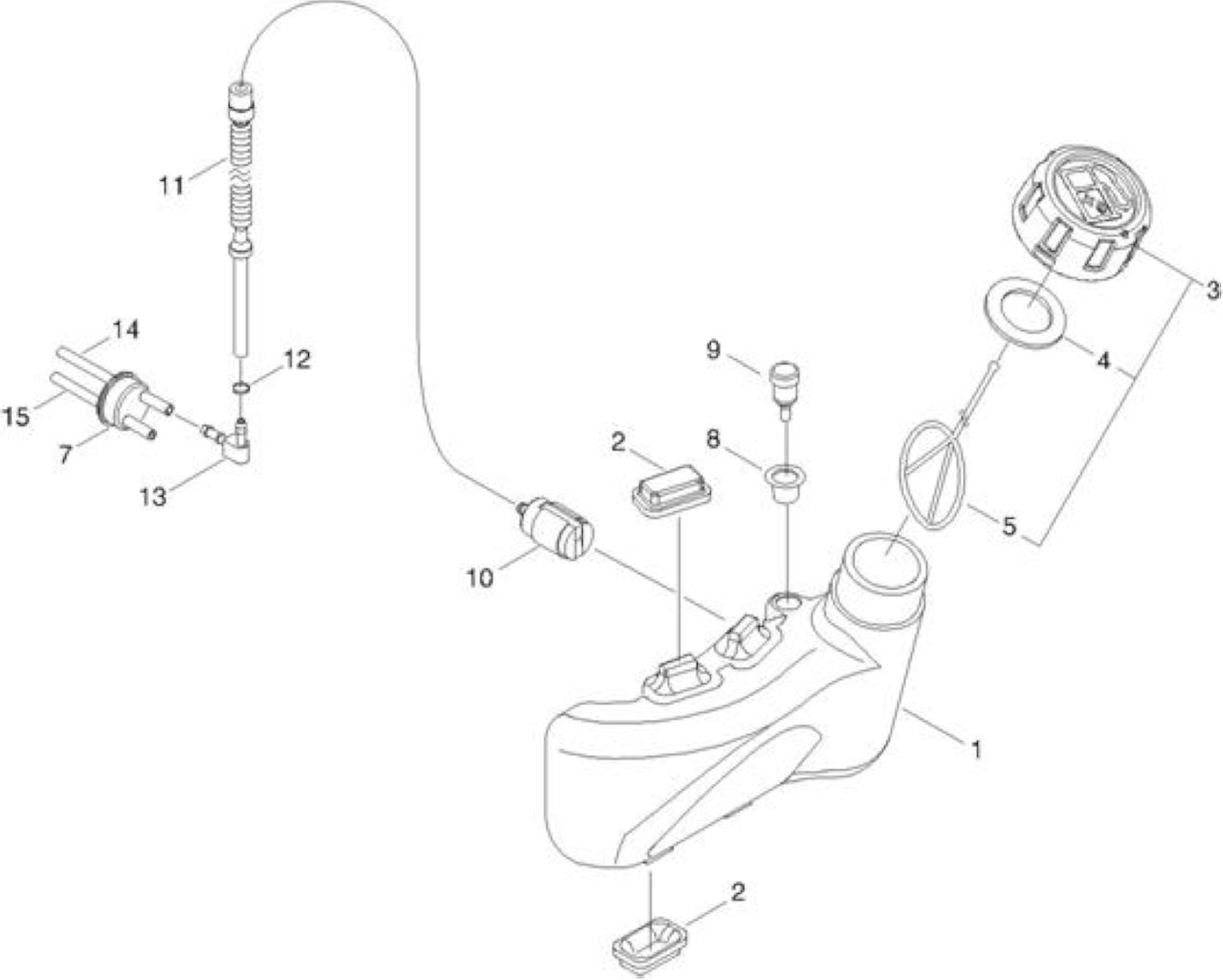

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350001880	SERBATOIO MISCELA	1
2	ECRV420004490	AMMORTIZZATORE SERBATOIO	4
3	ECRP021045610	*VEDI ECRP021045611 *	1
4	ECR13101655830	*VEDI ECRV107000190 *	1
5	ECRA365000060	MISCELATORE	1
7	ECR13211544330	*VEDI ECR13211544331 *	1
8	ECRV137000000	*VEDI ECRV1370000001 *	1
9	ECRA356000031	VALVOLA SFIATO	1
10	ECR13120507321	FILTRO PESCANTE MISCELA	1
11	ECRV471003510	*VEDI ECRV471003511 *	1
12	ECRV490000500	MORSETTO	1
13	ECRV186000270	RACCORDO TUBO MISCELA	1
14	ECRV471003500	*VEDI ECRV471003501 *	1
15	ECR13201049730	TUBO MISCELA ESTERNO	1

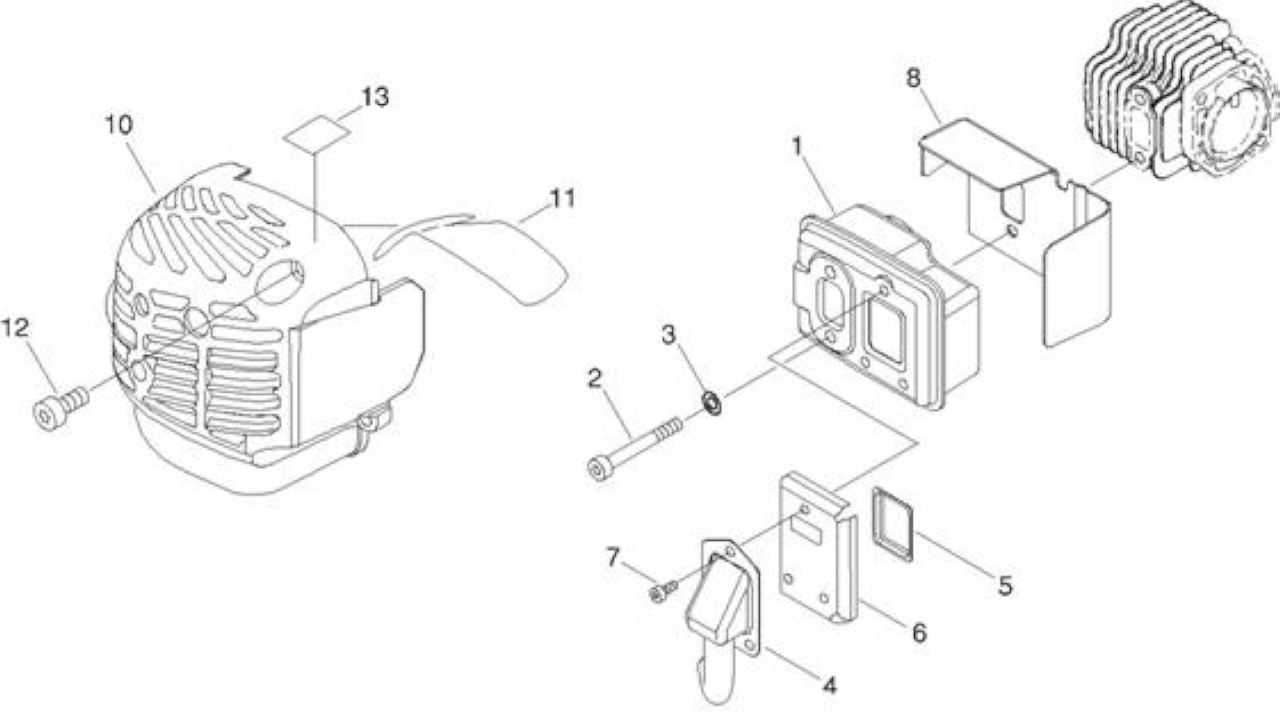

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA300001600	MARMITTA	1
2	ECRV805000190	BOLT, TORX 5	2
3	ECR90060300005	RONDELLA PIANA M5	2
4	ECRA313001741	GUIDA SCARICO	1
5	ECRA310000070	SCHERMO MARMITTA	1
6	ECRV104000072	GUARNIZIONE SCARICO	1
7	ECRV804000030	BULLONE 4X8	3
8	ECRV104001831	GUARNIZIONE SCARICO	1
10	ECRA320000990	PROTEZIONE MARMITTA	1
11	ECRA209000620		1
12	ECRV805000150	BULLONE TORX 5	2
13	ECRX505002310	ETICHETTA	1

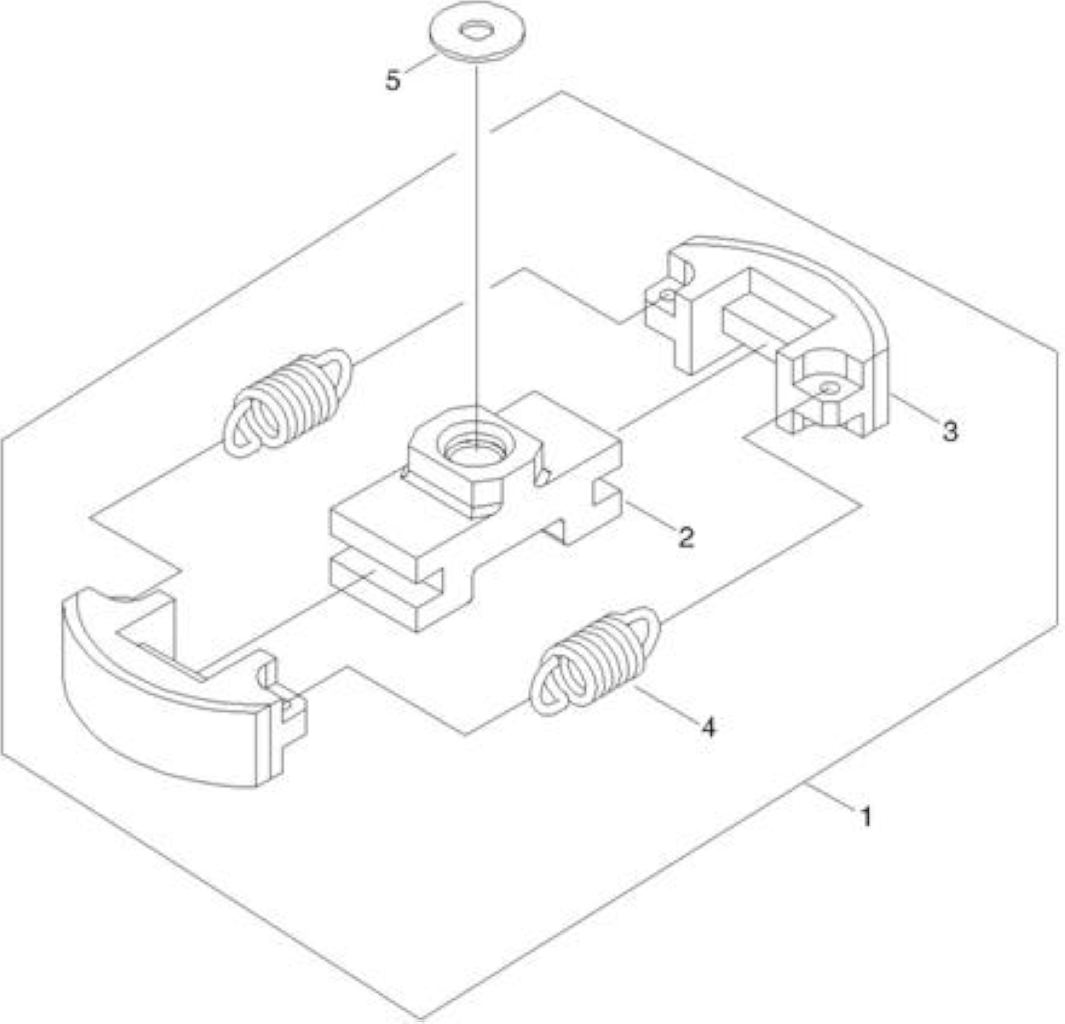

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA056000700	FRIZIONE COMPLETA	1
2	ECR17501652130	CENTRO FRIZIONE	1
3	ECR17501744331	MASSA FRIZIONE	2
4	ECRA566000000	MOLLA FRIZIONE	2
5	ECR61035012360	RONDELLA	1

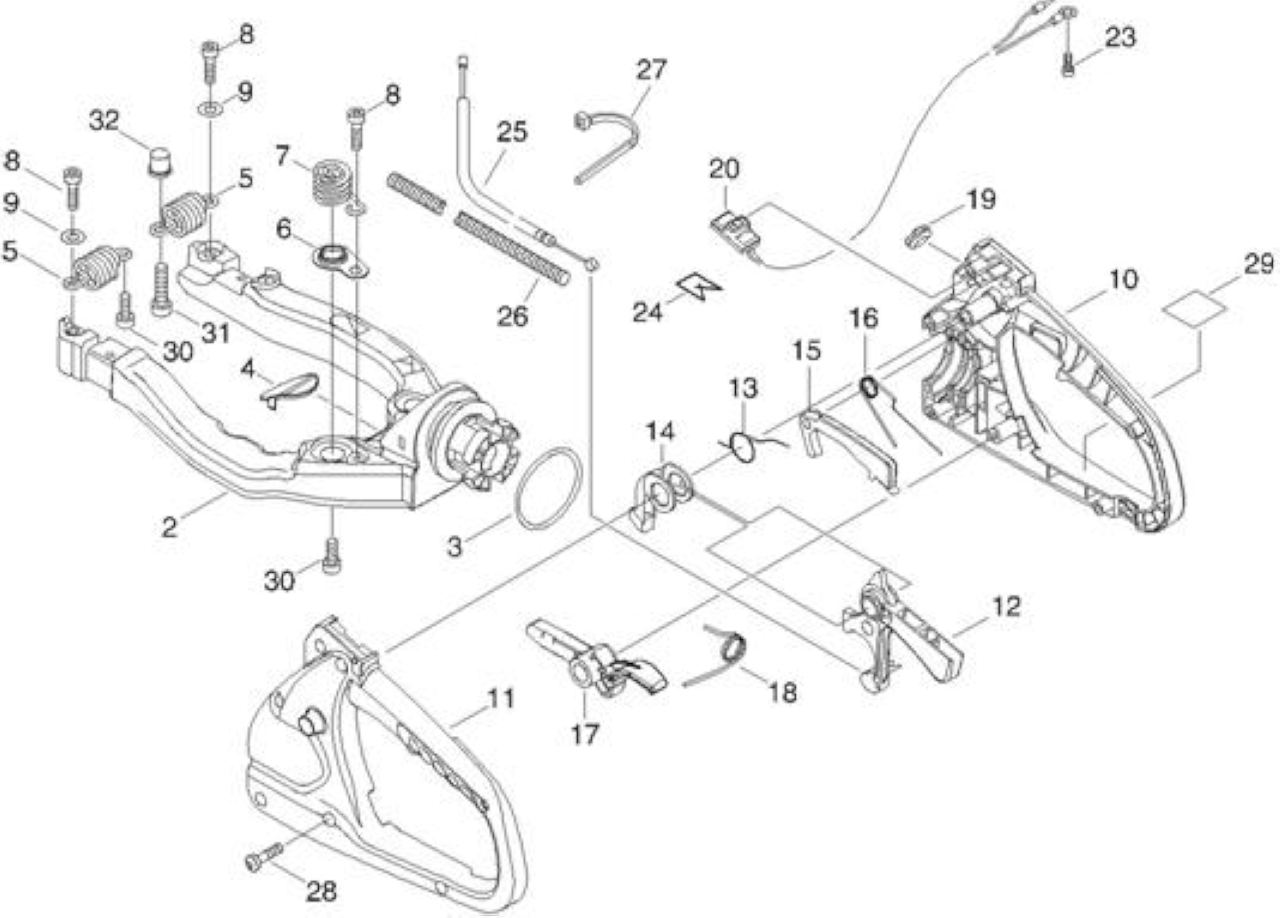

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECRC600001191	*VEDI ECRC600001192 *	1
3	ECR9250105000	ANELLO IN GOMMA	1
4	ECRC411000111	COPERCHIO	1
5	ECRV450001820	MOLLA DI COMPRESSIONE	2
6	ECRV456000150	SUPPORTO AMMORTIZZATORE	2
7	ECRV450001830	MOLLA AMMORTIZZATORE	2
8	ECRV806000000	BOLT, TORX 6	4
9	ECR9222306000		2
10	ECRC410000662		1
11	ECRC410001220	SEMI IMPUGNATURA SX	1
12	ECRC450000560	LEVA ACCELLERATORE	1
13	ECRV452000650	MOLLA DI RITORNO	1
14	ECRC453000370	LEVA	1
15	ECRC460000220	LEVA FERMO ACCELLERATORE	1
16	ECRV452000660	MOLLA ACCELLERATORE	1
17	ECRC661000060	LEVA	1
18	ECRV452000670	MOLLA	1
19	ECRV162000400	GOMMINO	1
20	ECRP021041650	INTERRUTTORE COMPL.	1
23	ECRV804000030	BULLONE 4X8	1
24	ECRV490000670	CLIP	1
25	ECRV430003890	CAVO ACCELERATORE	1
26	ECRV475004030	TUBE	1
27	ECRV495002400	BAND	2
28	ECRV804000010	BULLONE TORX 4	6
29	ECRX505003370	LABEL INST	1
30	ECRV806000120		3
31	ECRV806000020	BOLT, TORX 6	1
32	ECRV494000690		1

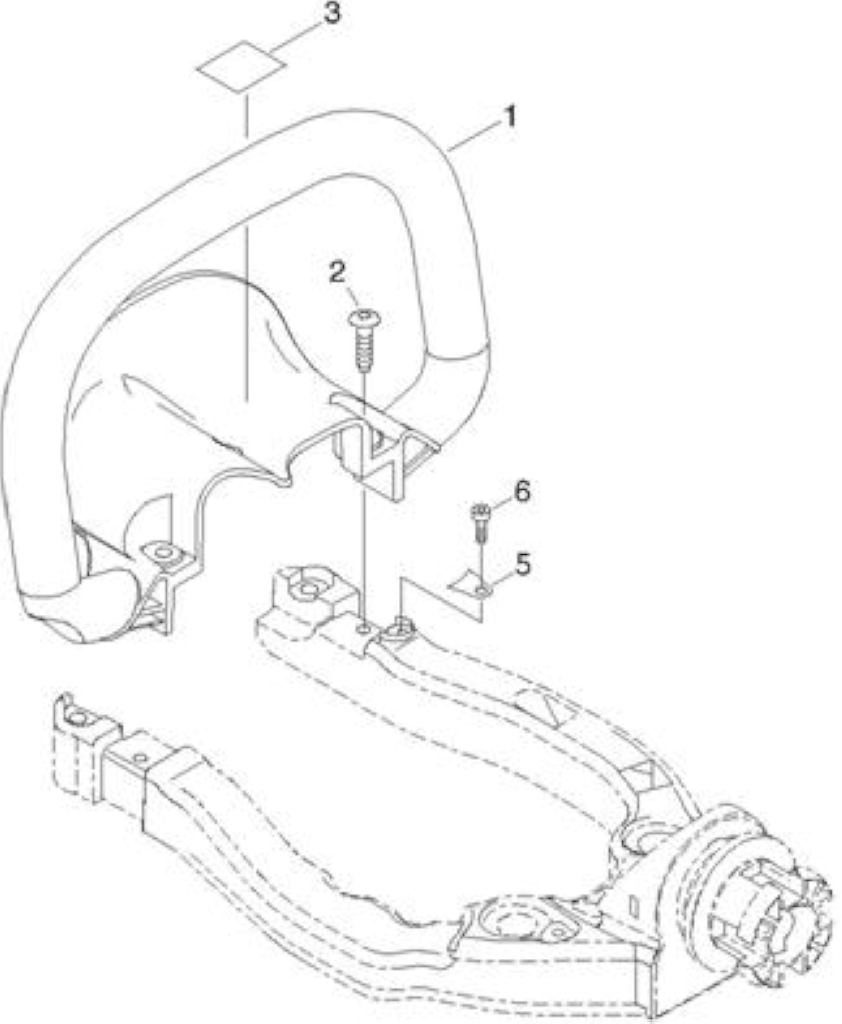

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC400001190	IMPUGNATURA ANTERIORE	1
2	ECRV806000080	BOLT, TORX 6	2
3	ECRX505002030	ETICHETTA	1
5	ECR43314415130	FERMO FASCETTA	1
6	ECRV804000000	BULLONE TORX 4	1

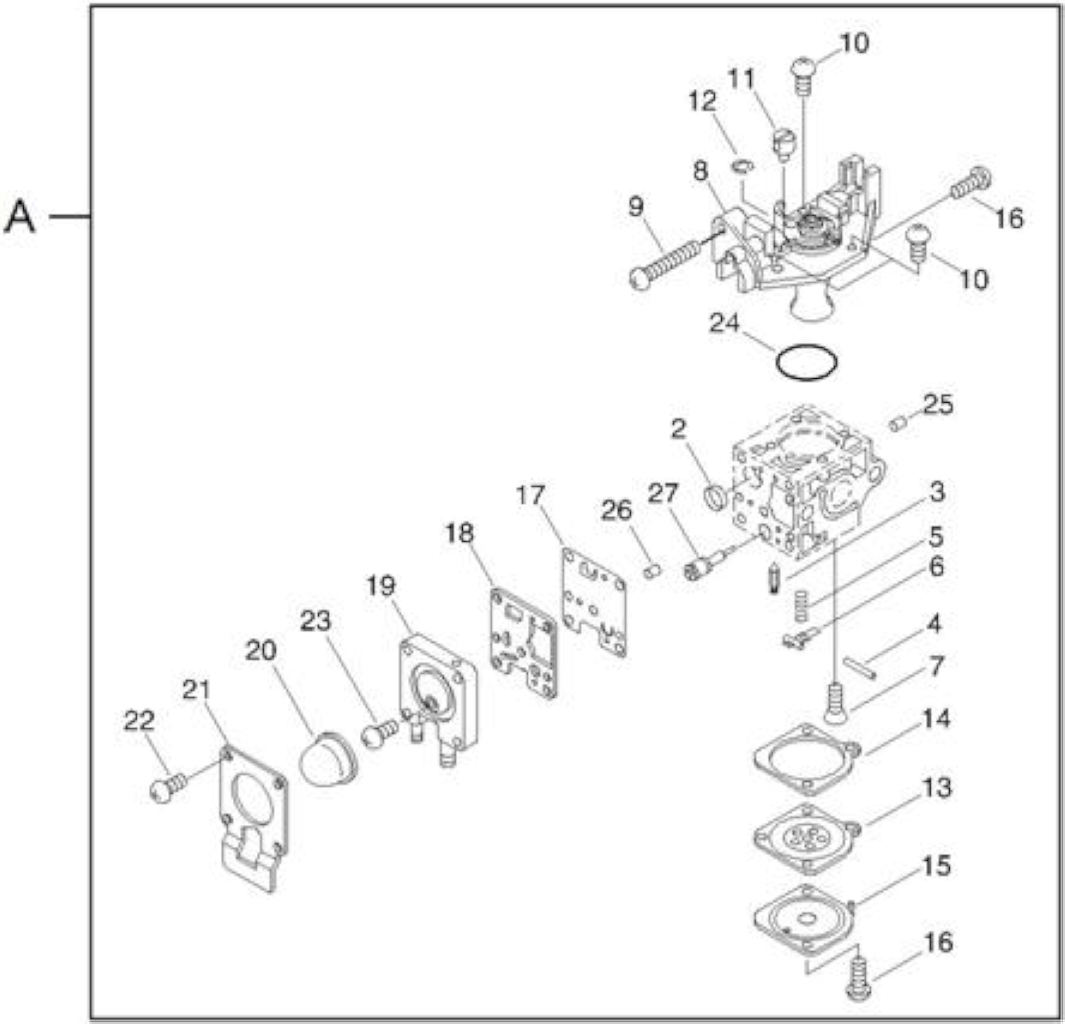

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021004230	*VEDI ECRA021004231 *	1
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECRP005000940	MOLLA	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005002050	VALVOLA ACCELERATORE	1
9	ECRP005000100	VITE	1
10	ECR12534413931	VITE CARBURATORE	3
11	ECRP005002200	POST	1
12	ECRP005000190	E-RING	1
13	ECRP005002230	MEMBRANA C/DISCO	1
14	ECRP005000200	GUARNIZIONE	1
15	ECR12534252130	COPERCHIO MEMBRANA	1
16	ECR12534452130	VITE	3
17	ECRP005000510	MEMBRANA POMPANTE	1
18	ECRP005000520	GUARNIZIONE POMPANTE	1
19	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
20	ECR12538146730	*VEDI ECR12538108660 *	1
21	ECRP005000250	COPERCHIO	1
22	ECRP005001900	SCREW	4
23	ECRP005000270	VITE	1
24	ECRP005000280	O-RING	1
25	ECRP005001000	RULLINO	1
26	ECRP005001250	TAPPO	1
27	ECRP005001260	VITE REGOLAZIONE	1
