Cilindro Marmitta

Avviamento, Basamento Pistone

Frizione Bobina, Volano Carburatore Filtro aria Serbatoio

Scatola ingranaggi Lame

Impugnatura anteriore Impugnatura posteriore

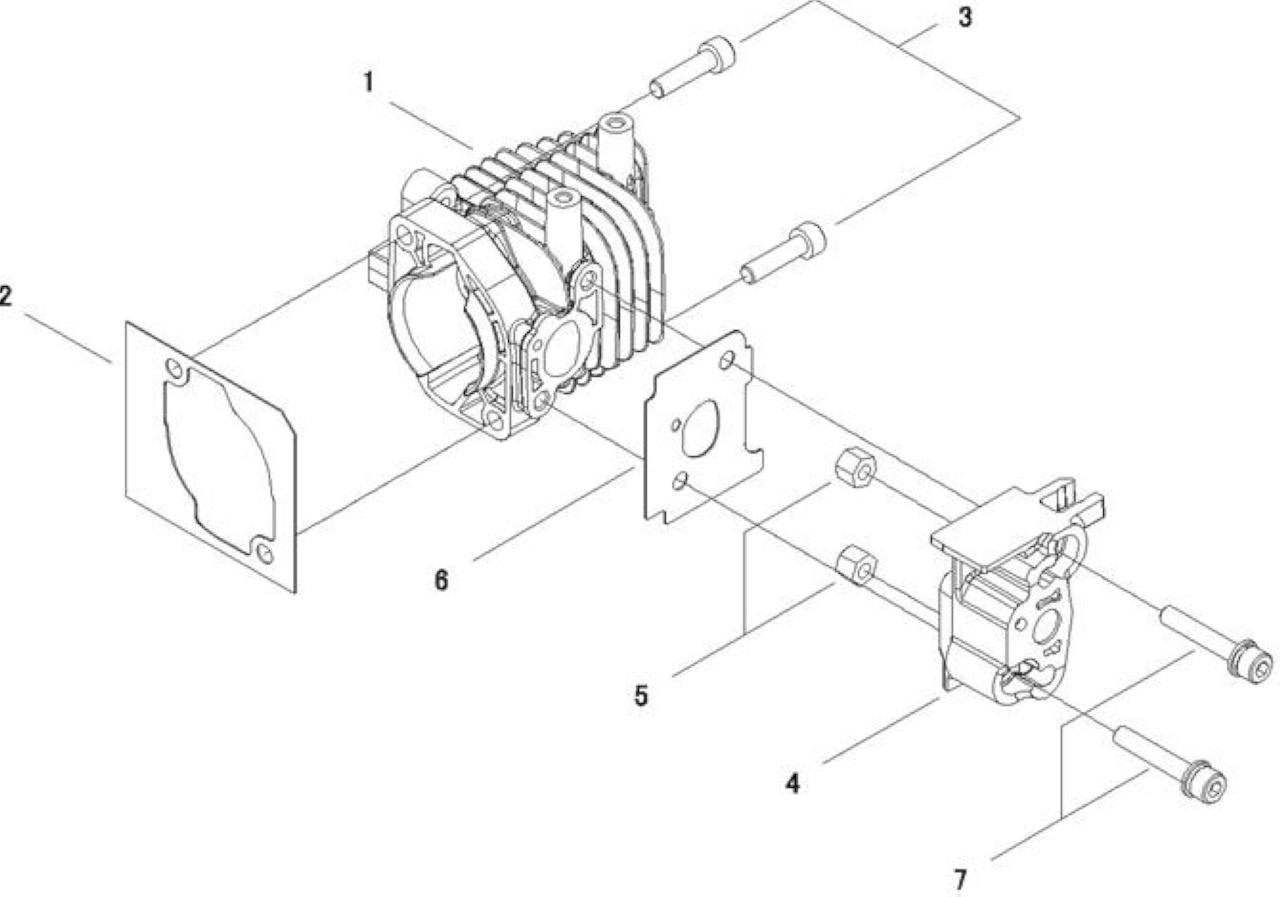

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA130001141

* VEDI ECRA130001142 *

1

2

ECRV100000350

GUARNIZIONE CILINDRO

1

3

ECR90010505020

BULLONE BRUGOLA 5X20

2

4

ECRA200000760

ISOLATORE

1

5

ECRV263000260

NUT,5

2

6

ECRV103001150

GUARNIZIONE

ISOL-CARBURATORE

1

7

ECRV203000580

BULLONE,5

2

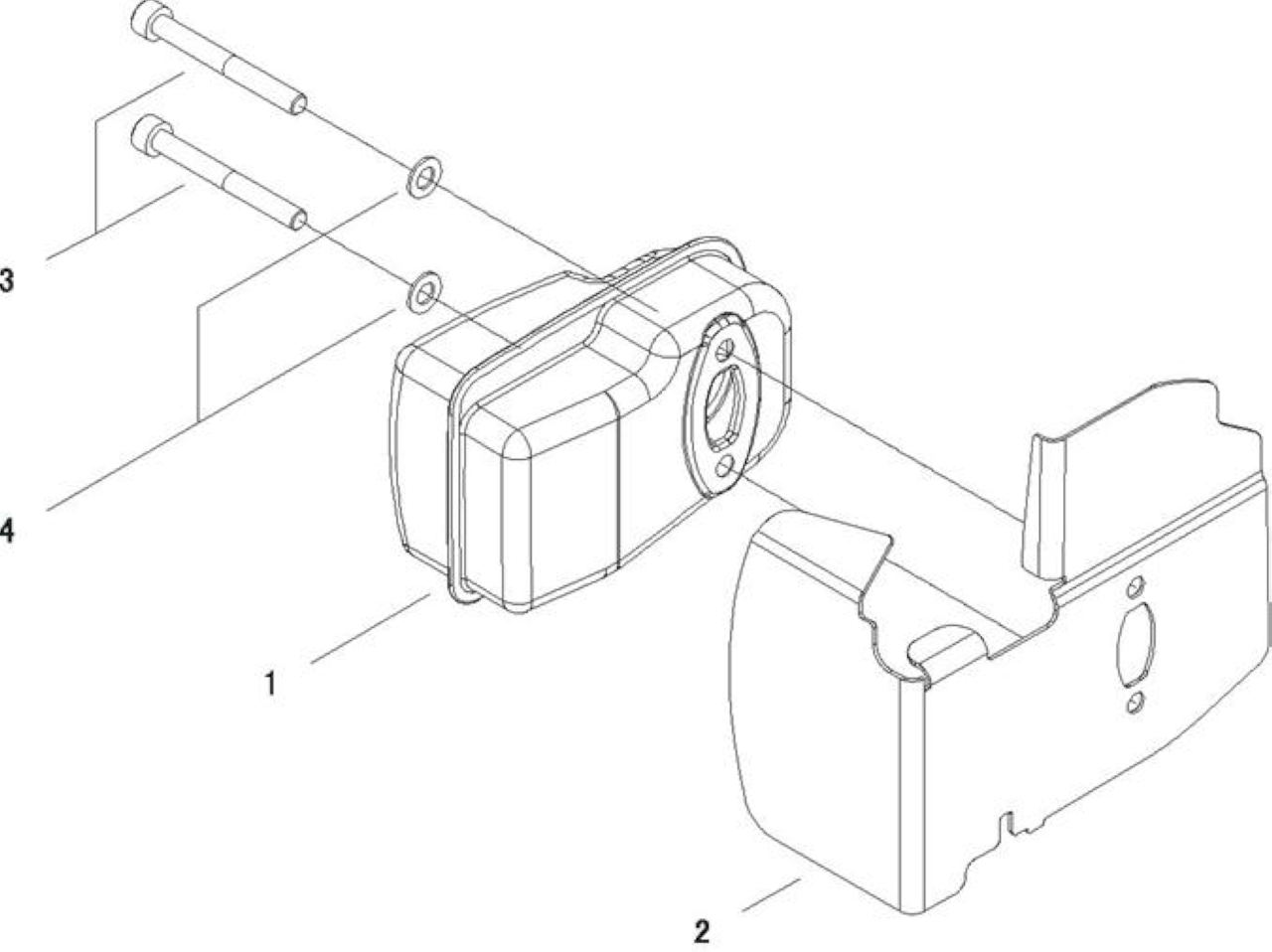

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA300000870

MARMITTA

1

2

ECRV104001440

GUARNIZIONE MARMITTA

1

3

ECR90010505045

BULLONE BRUGOLA 5X45

2

4

ECR90060000005

RONDELLA PIANA M5

2

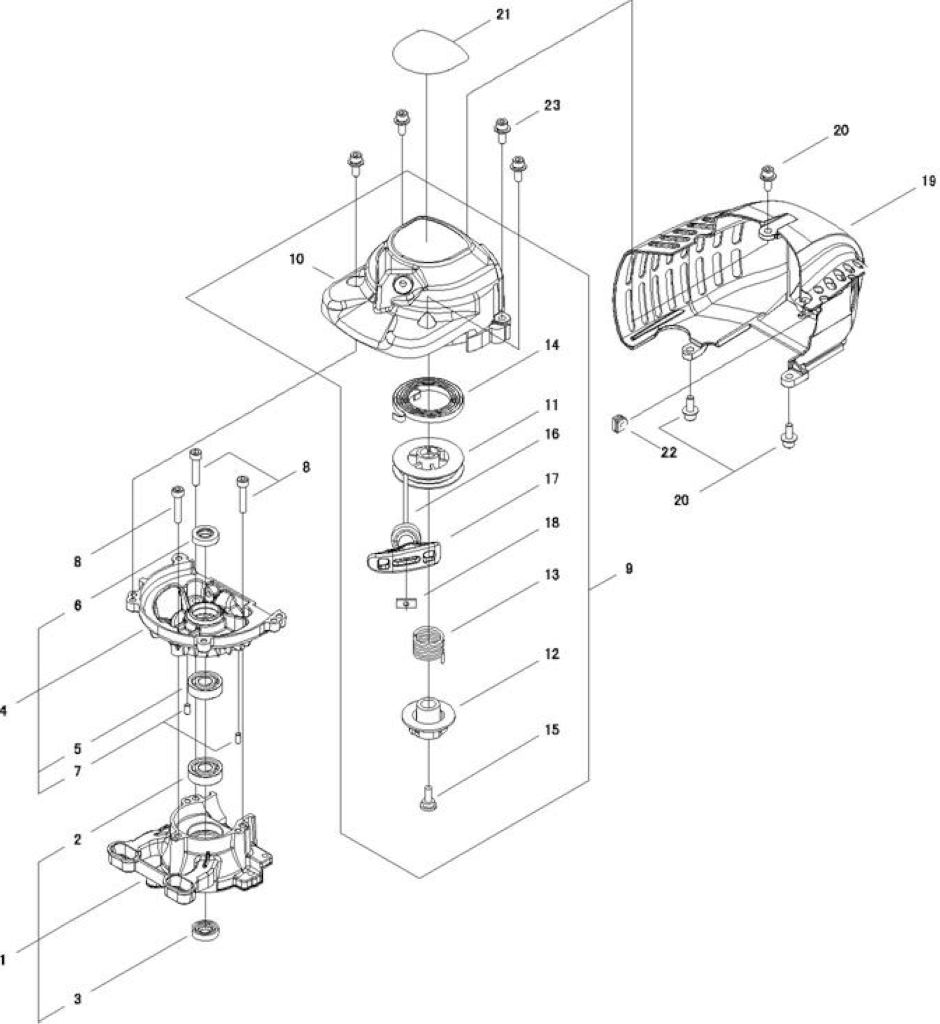

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021034200

CARTER MOTORE C-C

1



2

ECRV592000300

CUSCINETTO A SFERE

1



3

ECRV503000010

PARAOLIO

1



4

ECRP021033830

CARTER MOTORE M-C

1



5

ECRV592000300

CUSCINETTO A SFERE

1



6

ECRV503000010

PARAOLIO

1



7

ECRV622000040

* VEDI ECR90033040080 *

2



8

ECR90010505025

BULLONE BRUGOLA 5X25

3



9

ECRA051001820

AVVIAMENTO COMPLETO

1



10

ECRA500001000

CARTER AVVIAMENTO

1



11

ECRA506000320

*VEDI ECRP022034080 *

1



12

ECRC533000140

*VEDI ECRP022034090 *

1



13

ECRV452000640

* VEDI ECRV452000150 *

1



14

ECRA504000100

*VEDI ECR17722042030 *

1



15

ECRV253000310

VITE

1



17

ECRA511000140

IMPUGNATURA AVVIAMENTO

1



18

ECRA522000040

STOPPER

1



19

ECRA160001771

COPERCHIO CILINDRO

1



20

ECRV203001020

BOLT,5

3



21

ECRX504006440

LABEL,BRAND

1



22

ECRV136000060



1



23

ECRV203001020

BOLT,5

4

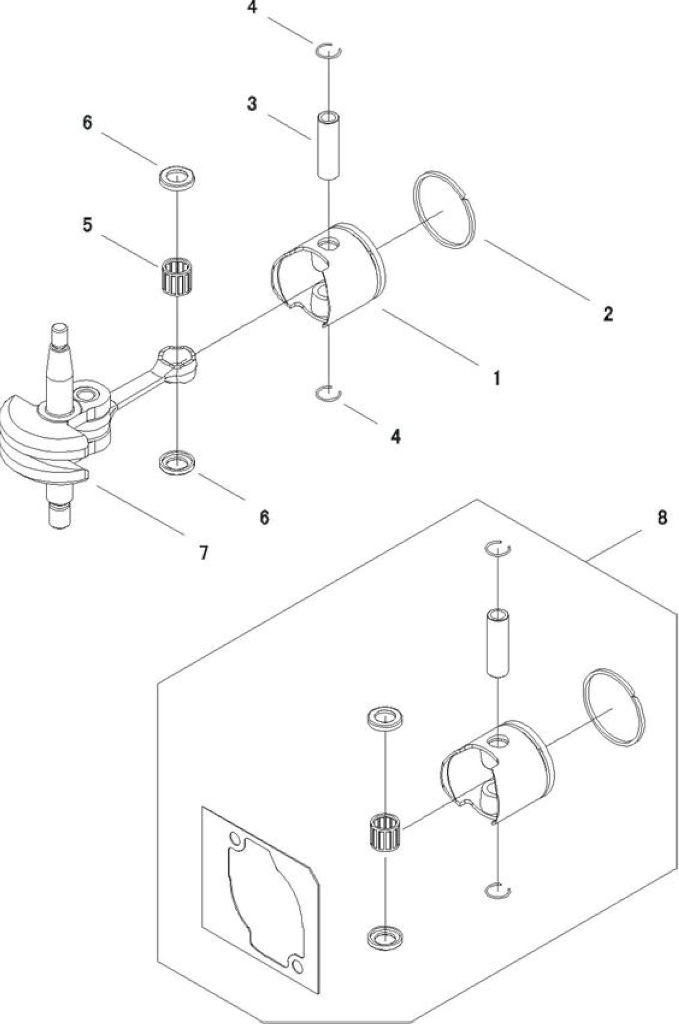

Rif.

Articolo

Descrizione

Q.tà Nota

8

ECRP021034210

KIT PISTONE C/GUARNIZIONE DH2200HS

1

1

ECRA100000900

PISTONE X EB221S

1

2

ECRA101000230

FASCIA ELASTICA

1

3

ECRV606000040

SPINOTTO PISTONE

1

4

ECRV580000070

FERMO SPINOTTO

2

5

ECRV553000090

CUSCINETTO DI BIELLA

1

6

ECRV306000250

RONDELLA CIRCOLARE 8

2

7

ECRA011000600

ALBERO MOTORE

1

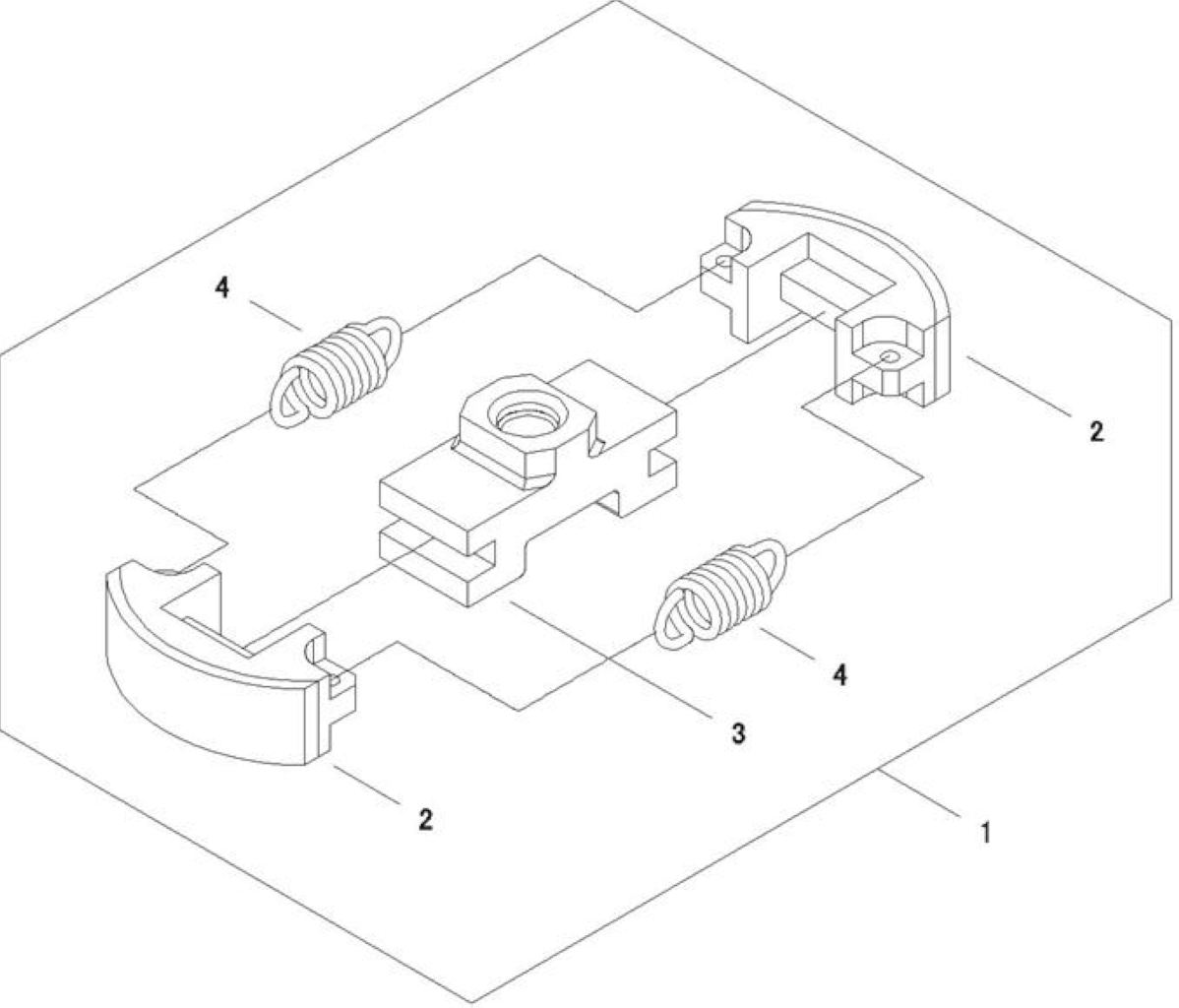

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA056000250

FRIZIONE COMPLETA

1

2

ECRA555000140



2

3

ECRA552000140



1

4

ECRA566000190

MOLLA FRIZIONE

2

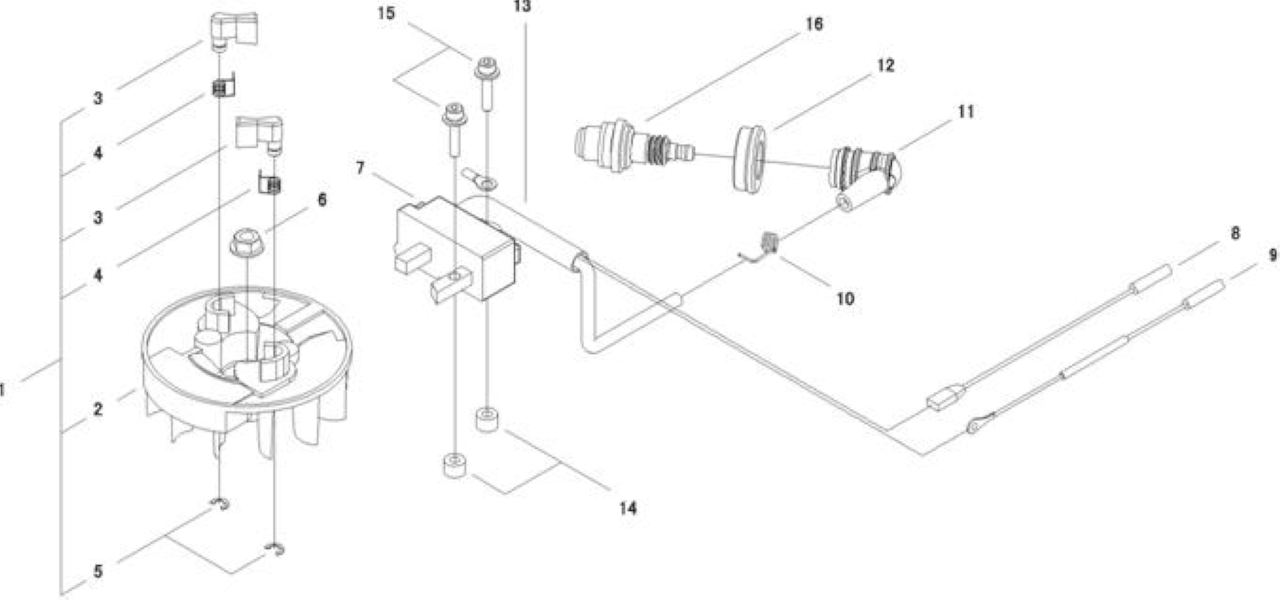

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409000690

VOLANO COMPLETO

1

2

ECRA409000700



1

3

ECRA514000090

*VEDI ECRP022006850 *

2

4

ECRV452000630

MOLLA DI TORSIONE

2

5

ECRV583000140



2

6

ECRV265000150



1

7

ECRA411000840

MODULO ACCENSIONE

1

8

ECRV485002270

LEAD

1

9

ECRV485002280

LEAD

1

10

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

11

ECRA427000013

CAPPUCCIO CANDELA

1

12

ECRA429000090

COPERTURA CAPPUCCIO

1

13

ECRV475005070



1

14

ECRV352000100



2

15

ECRV202000330

BOLT

2

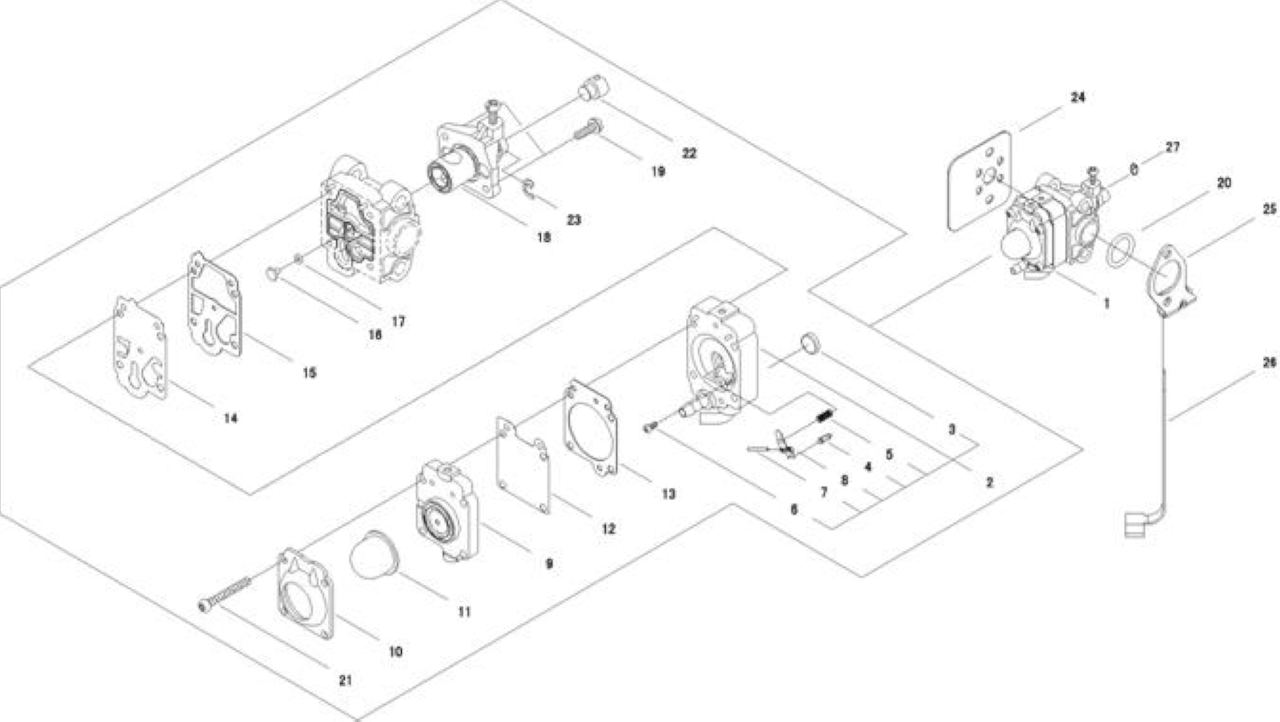

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021003460

CARBURATORE

1



2

ECRP003003970

CORPO POMPANTE COMPLETO

1



3

ECR12312610631

FILTRO CARBURATORE

1



4

ECR12313719830

SPILLO CARBURATORE

1



5

ECR12312205560

MOLLA BILANCIERE

1



6

ECR12313905560

VITE BILANCIERE

1



7

ECR12313803930

SPINOTTO

1



8

ECR12312303930

BILANCIERE

1



9

ECRP003003980

COPERCHIO MEMBRANA

1



10

ECR12314205560

COPERCHIO MEMBRANA POMPANTE

1



11

ECR12318140630

PRIMER

1



12

ECRP003001850

MEMBRANA CON DISCO

1



13

ECR12314005560

GUARNIZIONE MEMBRANA

1



14

ECR12311240630

MEMBRANA POMPANTE

1



15

ECRP003000100

GUARNIZIONE MEMBRANA

1



16

ECR12318444430

GETTO PRINCIPALE

1



17

ECR12318340630

ANELLO GOMMA

1



18

ECRP003004740

VALVE, THROTTLE

1



19

ECR12311444330

VITE SUPPORTO

2



20

ECR90072000015

ANELLO GOMMA P-15

1



21

ECR12311005560

SCREW, PUMP COVER

4



22

ECR12317245130

PERNO CARBURATORE

1



23

ECR12317307930

FERMO CE

1



24

ECRV103001160

GUARNIZIONE ASPIRAZIONE

1



25

ECRV152002320

PLATE,ANGLE

1



26

ECRV495001370

BAND

1



27

ECRV490000440

CLIP

1

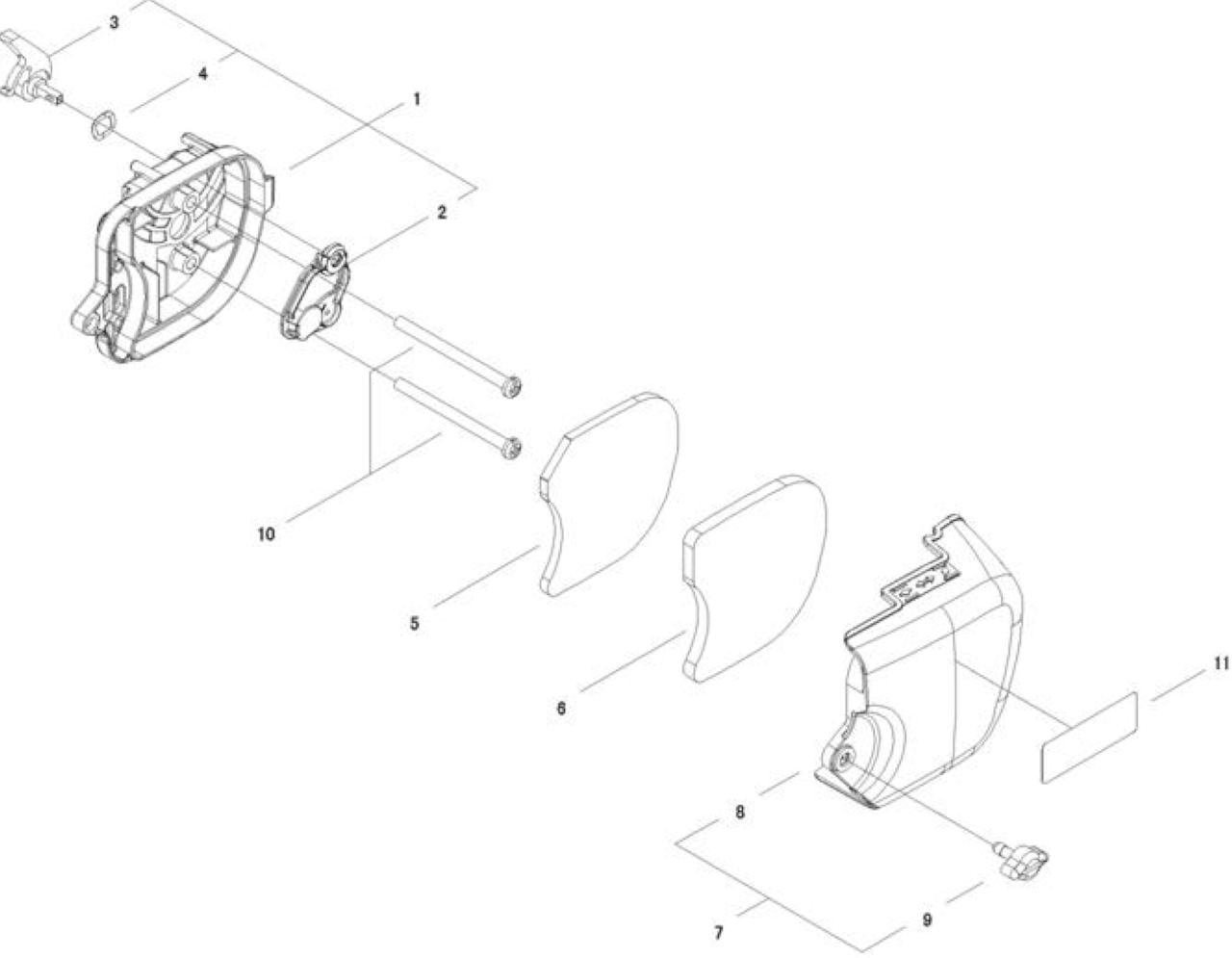

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA023000320

CORPO FILTRO ARIA

1

2

ECRA243000190

OTTURATORE

1

3

ECRA242000170

LEVA ARIA

1

4

ECRV346000050

RONDELLA

1

5

ECRA226000710

FILTRO ARIA

1

6

ECRA226000720

ELEMENTO FILTRO ARIA

1

7

ECRP021034220

COPERCHIO FILTRO ARIA COMPL.

1

8

ECRA232000920



1

9

ECRV299000400



1

10

ECR9157905070

SCREW

2

11

ECRX505003350

ETICHETTA

1

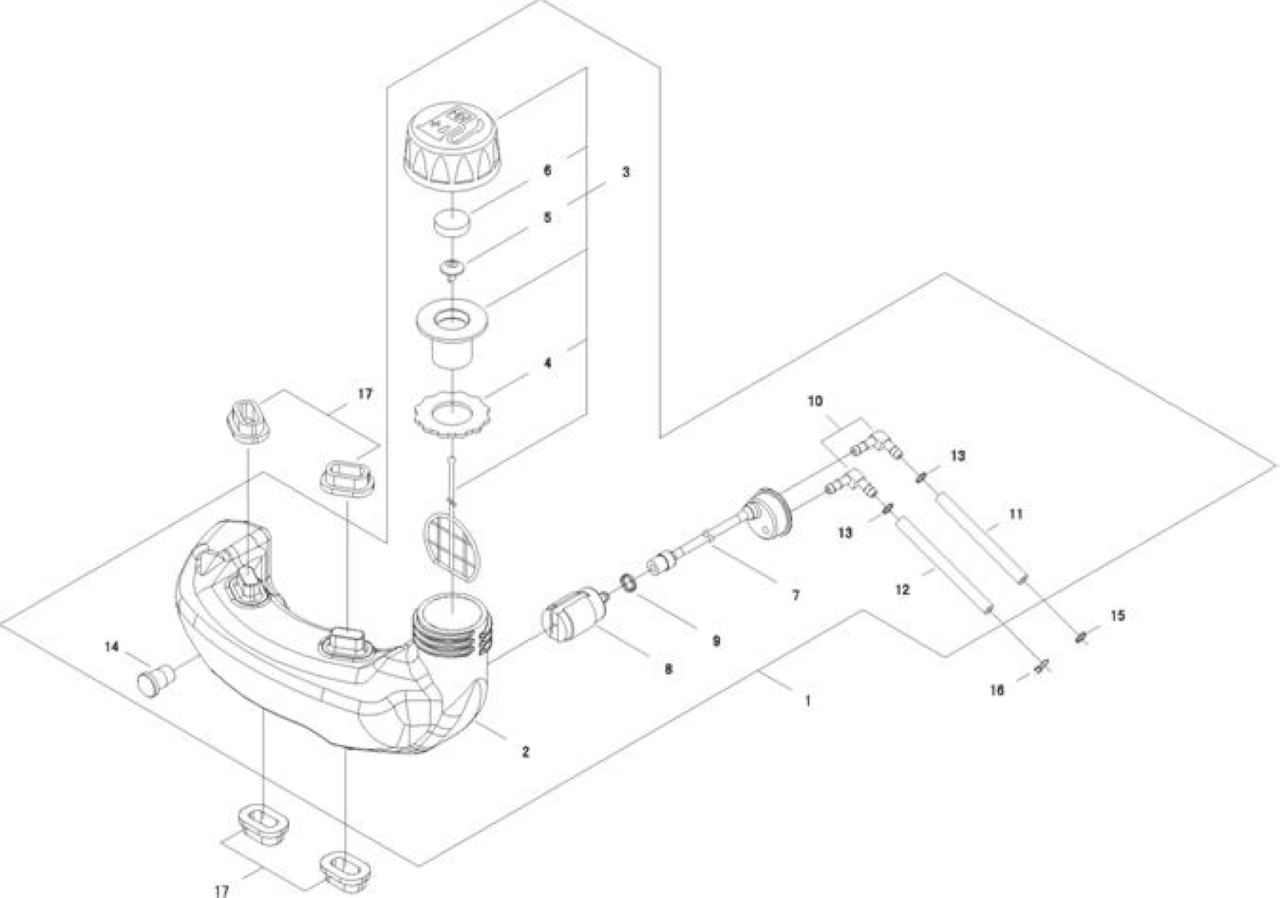

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA038000340



1

2

ECRA350001470

SERBATOIO MISCELA

1

3

ECRA033000120

TAPPO MISCELA COMPL.

1

4

ECRV107000050

GUARNIZIONE

1

5

ECRE263000040

VALVOLA SFIATO

1

6

ECRV540000280

SEAL,CIRCULAR

1

7

ECRV470001200

TUBETTO

1

8

ECR13120519831

*VEDI ECR13120519832 *

1

9

ECRV490000610



1

10

ECRV186000270

RACCORDO TUBO MISCELA

2

11

ECRV471002750

TUBETTO

1

12

ECRV471002740

TUBETTO

1

13

ECRV490000500

MORSETTO

2

14

ECRV145000200

GROMMET

1

15

ECRV490000500

MORSETTO

1

16

ECRV490000510

CLIP

1

17

ECRV420002220

AMMORTIZZATORE SERBATOIO

4

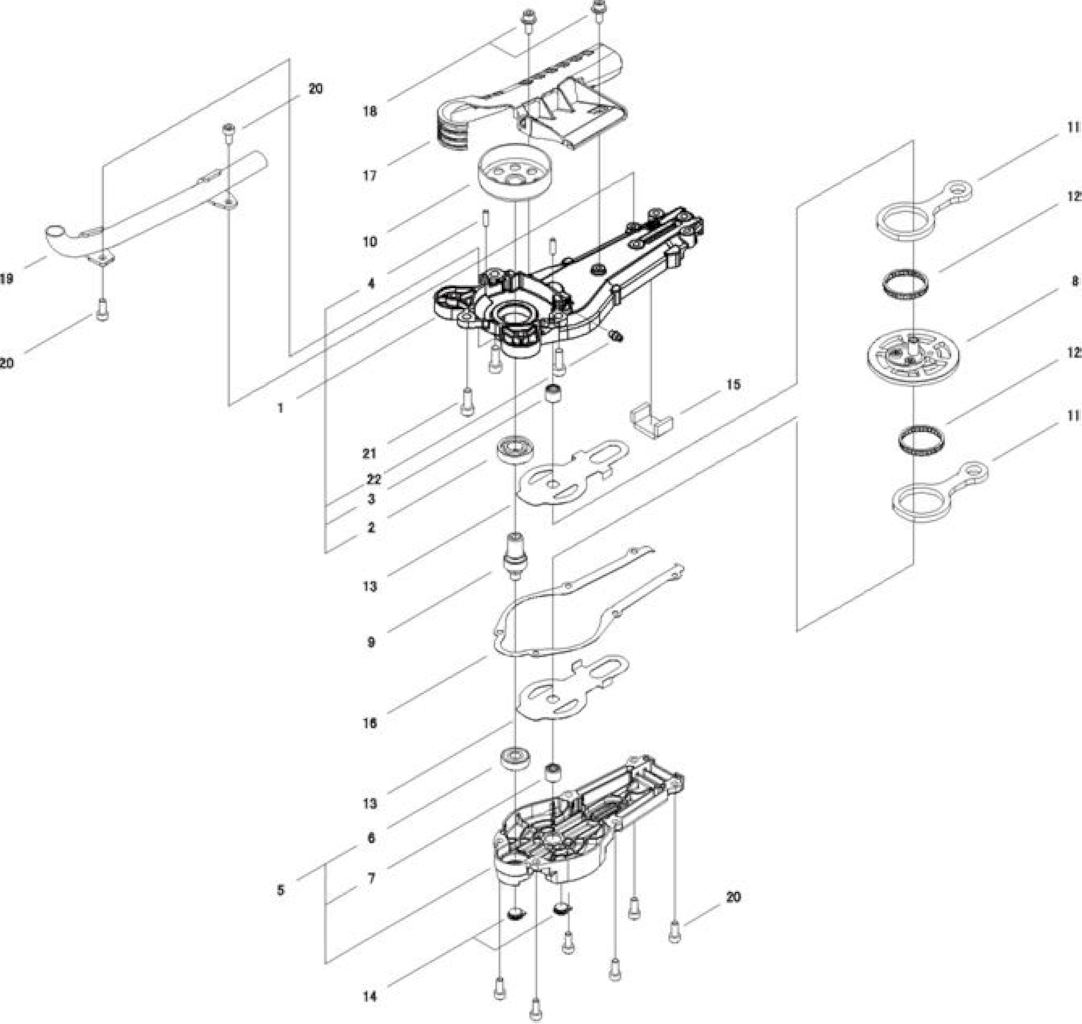

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021034232

*VEDI ECRP021034236 *

1



2

ECR90080206001

*VEDI ECR9404206001 *

1



3

ECRV553000110

CUSCINETTO DI BIELLA

1



4

ECRV622000050

ROLLER

2



22

ECRV187000080

INGRASSATORE

1



5

ECRP021034240

*VEDI ECRP021034241 *

1



6

ECR90080400608

CUSCINETTO BB608

1



7

ECRV553000110

CUSCINETTO DI BIELLA

1



8

ECRV060000071

INGRANAGGIO LAME

1



9

ECRV655000040

ALBERINO PIGNONE

1



10

ECRA556000940

CAMPANA FRIZIONE

1



11

ECRC532000200

BIELLA

2



12

ECRV572000000

SERIE RULLINI BIELLA

2



13

ECRC603000260

PIASTRA

2



14

ECRV162000390

TAPPO

2



15

ECRV541000200

FELTRINO

1



16

ECRV110000110

GUARNIZIONE SCATOLA INGRANAGGI

1



17

ECRA314000010

COPERCHIO

1



18

ECRV203001140

BOLT,5

2



19

ECRA313001360

TUBETTO

1



20

ECR90010505012

BULLONE BRUGOLA 5X12

8



21

ECRV204000490



3

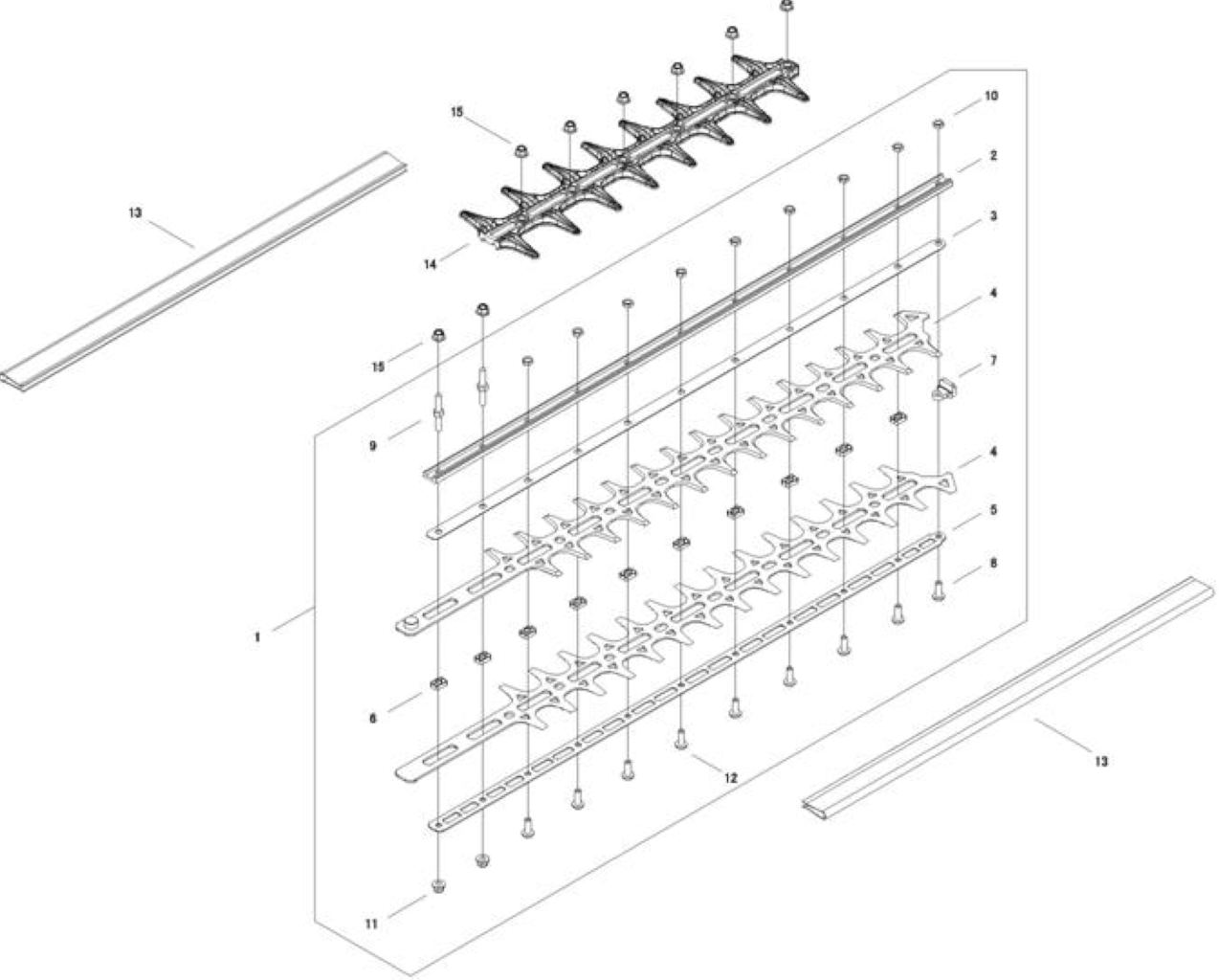

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRX041000390

LAMA COMPLETA PER DH2200ST

1

2

ECRX425000570

SUPPORTO LAMA

1

3

ECRX425000580

SUPPORTO LAMA

1

4

ECRX411000860

LAMA PER DH2200ST

2

5

ECRX425000590

PIASTRA INFERIORE

1

6

ECRV376001370

SPESSORE

10

7

ECRV376001380

FERMO

1

8

ECRV203001070

BULLONE. 5

3

9

ECRV223000020



2

10

ECR9202205000

DADO LAMA

9

11

ECRV263000250



2

12

ECRV203001080

VITE

6

13

ECRX495000330



2

14

ECRX431000100

LAMA GUIDA

1

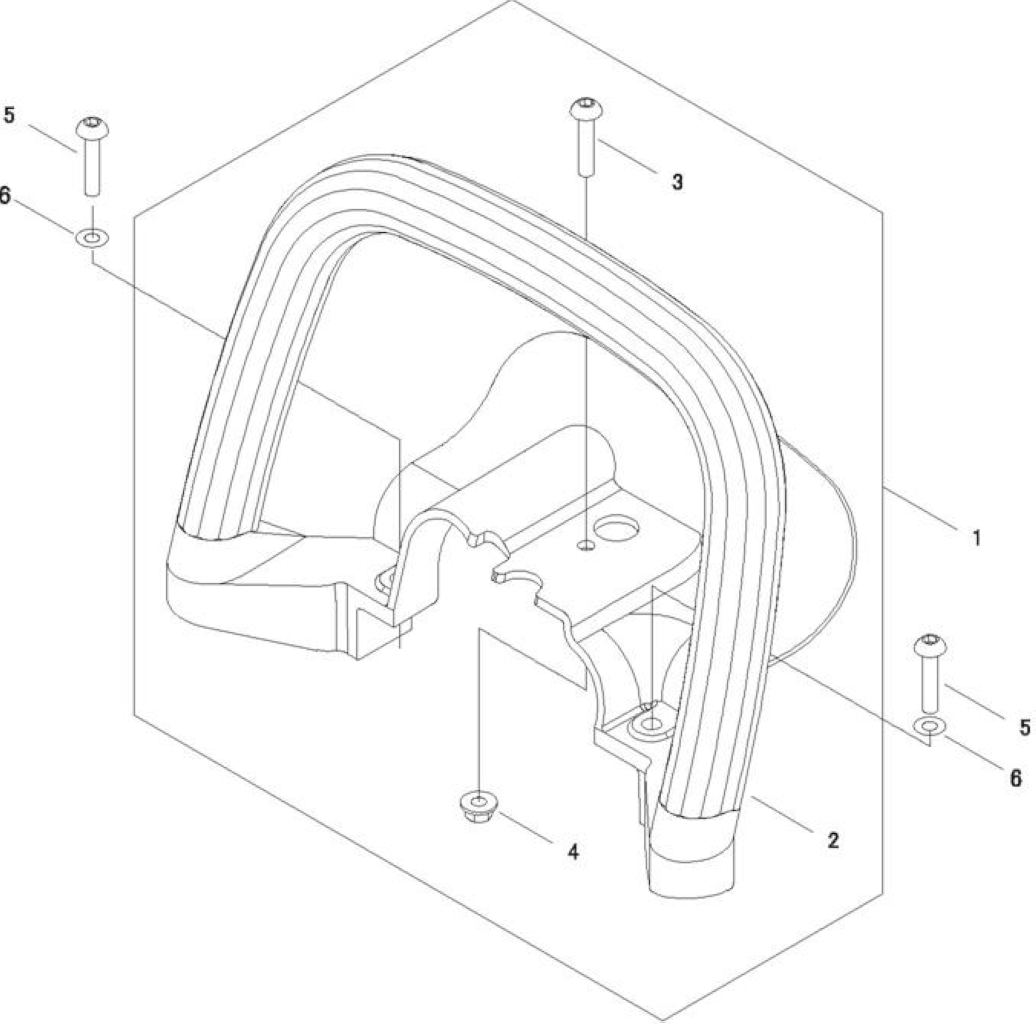

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRC040000410

IMPUGNATURA FRONTALE

1

2

ECRC400000870

FRONT HANDLE

1

3

ECRV203001050



1

4

ECRV263000330

DADO

1

5

ECRV806000080

BOLT, TORX 6

2

6

ECR9222306000



2

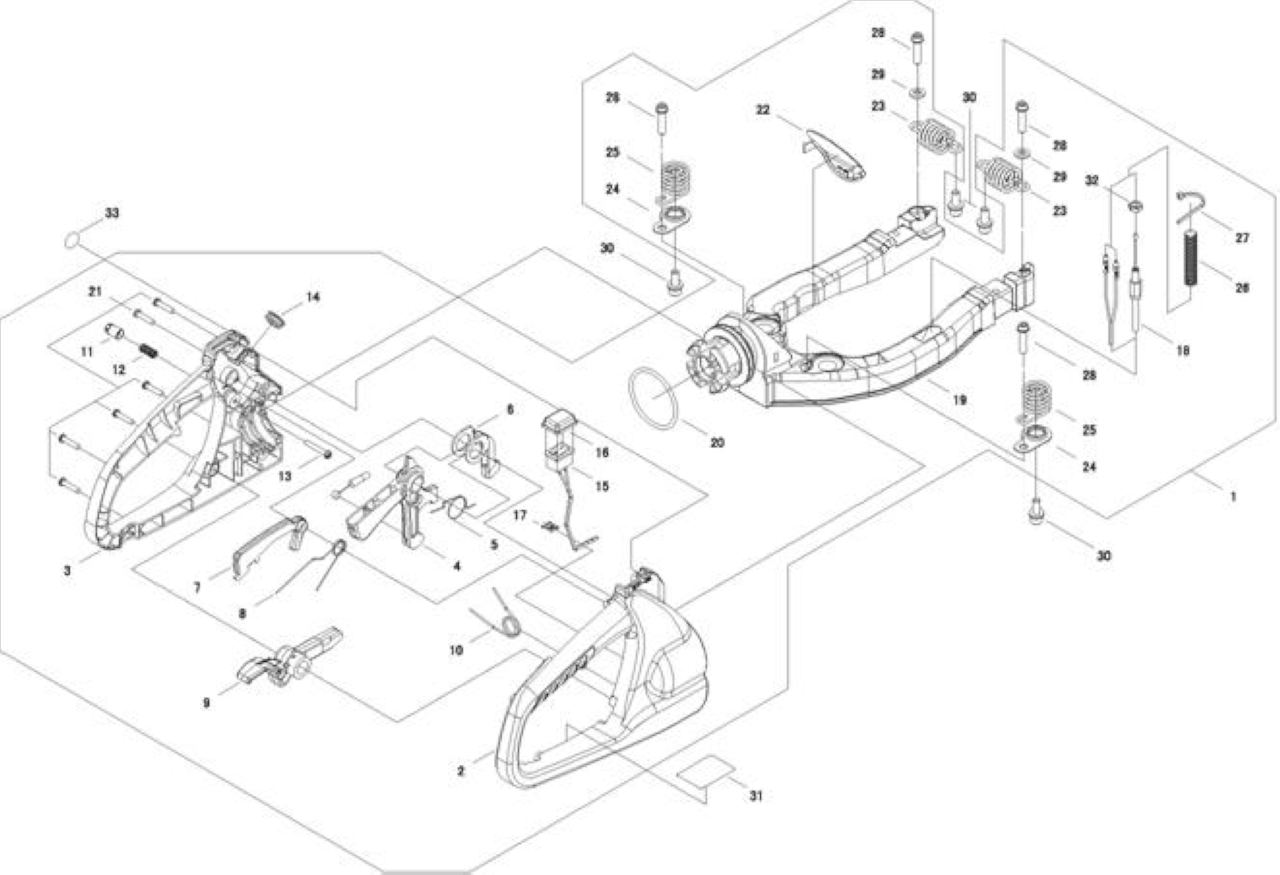

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRC041000031

BASE IMPUGNATURA COMPL.

1



2

ECRC410000660

SEMI IMPUGNATURA DX

1



3

ECRC410000670

SEMI IMPUGNATURA SX

1



4

ECRC450000560

LEVA ACCELLERATORE

1



5

ECRV452000650

MOLLA DI RITORNO

1



6

ECRC453000370

LEVA

1



7

ECRC460000220

LEVA FERMO ACCELLERATORE

1



8

ECRV452000660

MOLLA ACCELLERATORE

1



9

ECRC661000060

LEVA

1



10

ECRV452000670

MOLLA

1



11

ECRC463000060

POMELLO

1



12

ECRV450000980

MOLLA DI RITORNO

1



13

ECRV252000320

SCREW TAPTITE

1



14

ECRV162000400

GOMMINO

1



15

ECRA440001510

INTERRUTTORE

1



16

ECRA447000060

COPERCHIO INTERRUTTORE

1



17

ECRV490000670

CLIP

1



18

ECRV430003120

CAVO ACCELLERATORE

1



19

ECRC600001190

*VEDI ECRC600001191 *

1



20

ECR9250105000

ANELLO IN GOMMA

1



21

ECRV252000330

SCREW TAPPING

6



22

ECRC411000110

*VEDI ECRC411000111 *

1



23

ECRV450000990

MOLLA AMMORTIZZATORE

2



24

ECRV456000150

SUPPORTO AMMORTIZZATORE

2



25

ECRV450001000



2



26

ECRV475005080

TUBE

1



27

ECRV495002400

BAND

1



28

ECRV806000000

BOLT, TORX 6

4



29

ECR9222306000



2



32

ECR90050200006

DADO 3N06

1



30

ECRV204000500

BOLT SPW

4



31

ECRX505003370

LABEL INST

1



33

ECR89015739130

*VEDI ECR89015739131 *

1
