Motore, carter motore Basamento motore Volano, bobina

Campana frizione, frizione Filtro aria, Carburatore Carburatore

Serbatoio Marmitta Avviamento

Coppia conica, parasassi Asta, impugnatura a U Impugnatura acceleratore

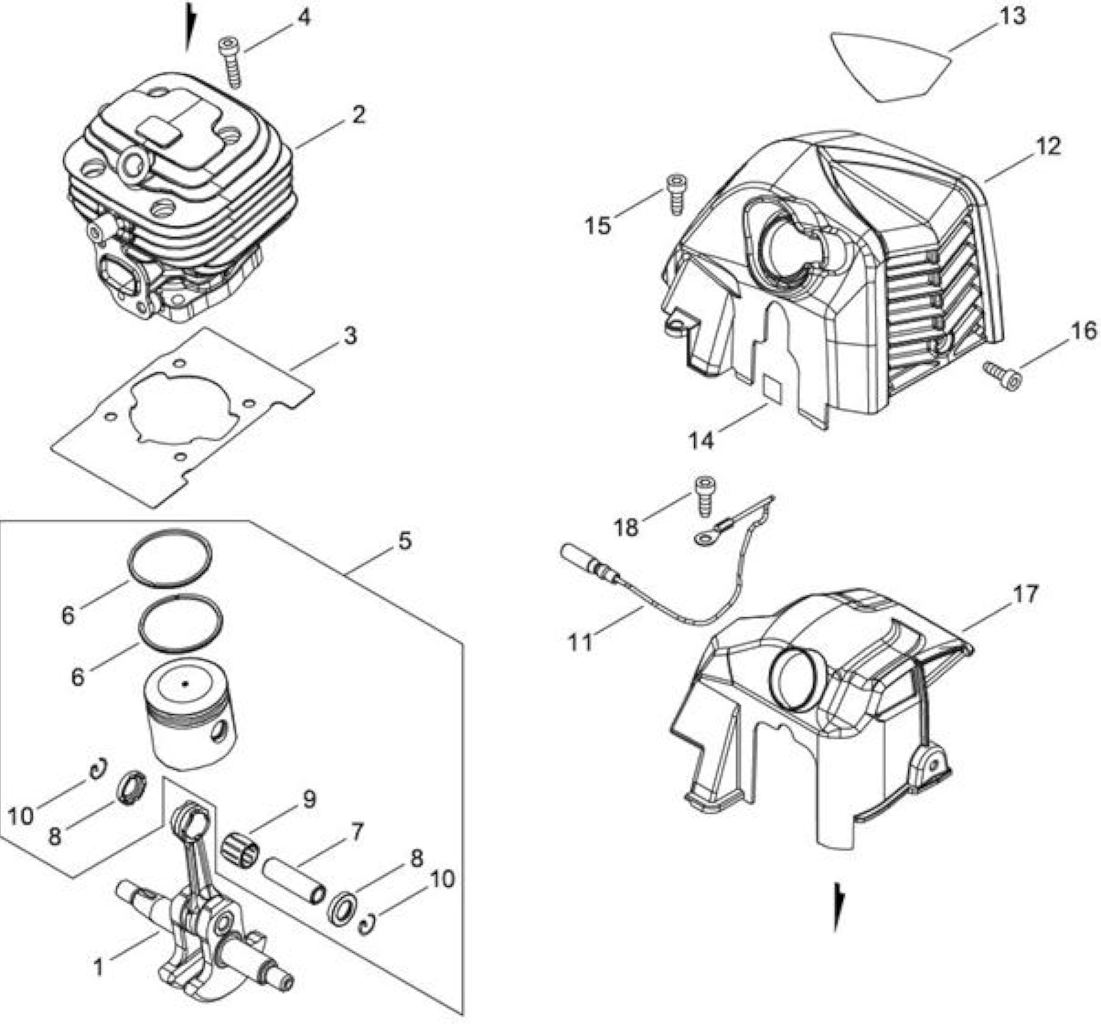

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA011001540

ALBERO MOTORE COMPL.

1



2

ECRA130002350

CILINDRO PER SRM3020T/T302TS

1



3

ECRV100000870

GUARNIZIONE CILINDRO

1

T:0.8

4

ECRV805000210

BULLONE TORX 5X20

4

TB-5*20

5

ECRP100005250

KIT PISTONE PER SRM3020T/T302TS

1



6

ECRA101000740

FASCIA ELASTICA

2

36*1.2*1.5

7

ECR10001327430

SPINOTTO PISTONE

1



8

ECR10001453630

DISTANZIALE SPINOTTO

2



9

ECR10001216131

CUSCINETTO DI BIELLA

1



10

ECR10001503931

FERMO SPINOTTO

2



11

ECRV485003060

CAVO MASSA

1



12

ECRA160003480

COPERCHIO CILINDRO

1



13

ECRX562000940



1

T302TS

14

ECRX524001901



1



15

ECRV805000140

BULLONE TORX 5

1

TB-5*12

16

ECRV835000010



1

TB-5*12

17

ECRA160003470

COPERCHIO CILINDRO

1



18

ECRV805000140

BULLONE TORX 5

1

TB-5*12

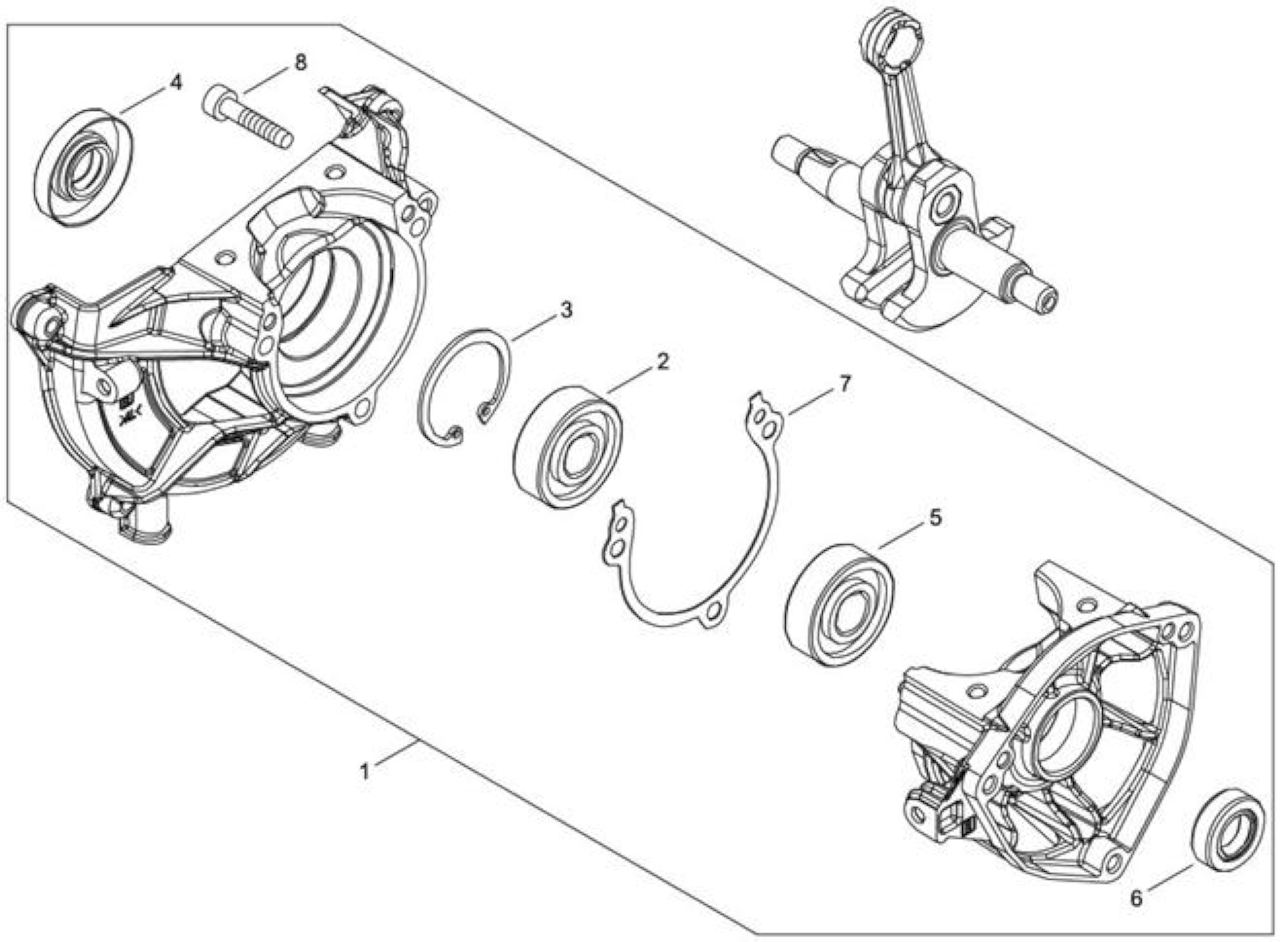

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100005260

CARTER MOTORE COMPL.

1



2

ECR9403536201

CUSCINETTO BB6201/C3

1

6201X3JR2C3

3

ECR90070200032

FERMO CR32

1

CR-32

4

ECR10021203930

PARAOLIO

1

ISCX12*32*5.5

5

ECR9403536201

CUSCINETTO BB6201/C3

1

6201X3JR2C3

6

ECR10021305530

PARAOLIO

1

ISCD

7

ECRV102000310

GUARNIZIONE CARTER MOTORE

1

T:0.5

8

ECRV805000220

BULLONE TORX 5 -NERO-

3

TB-5*25

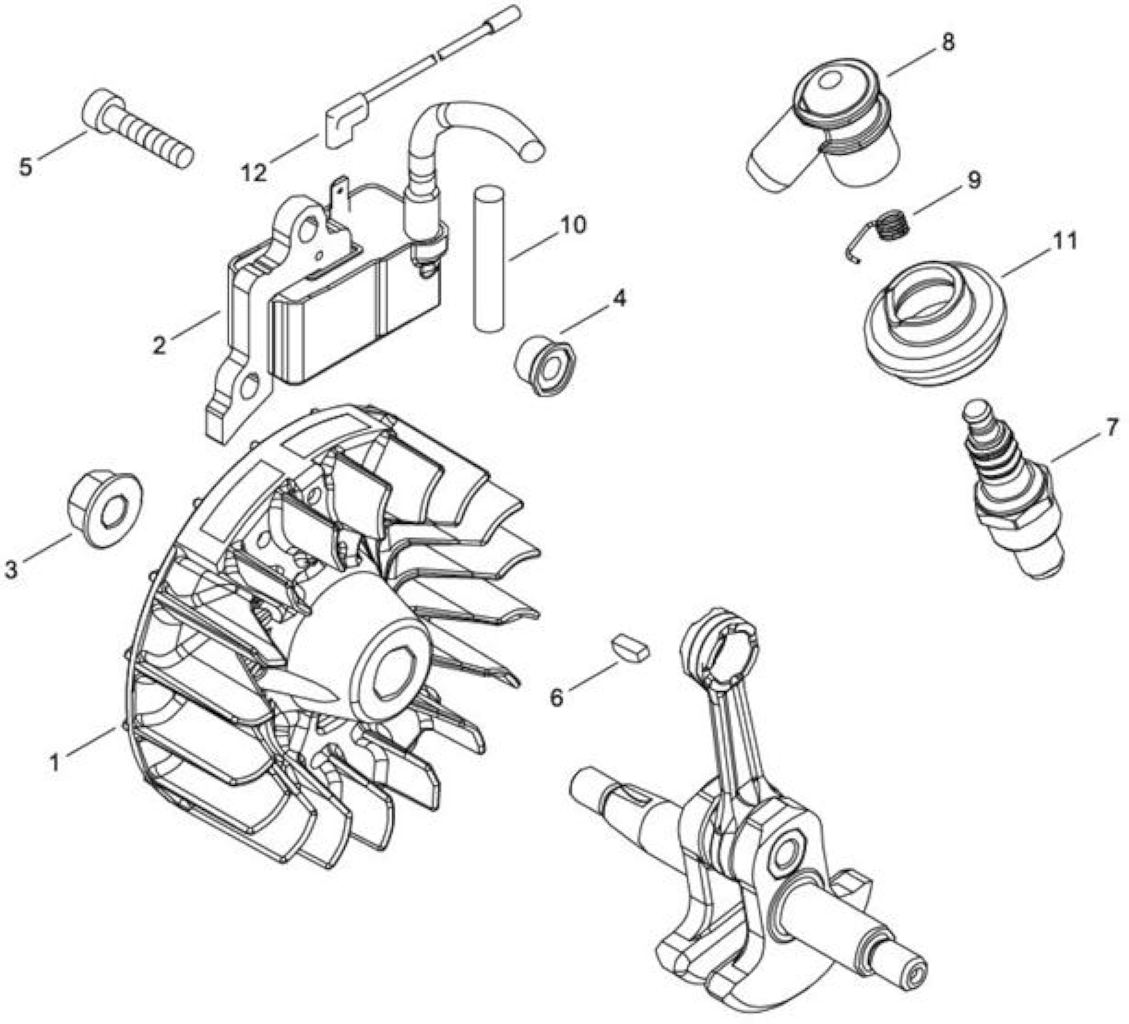

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA409001350

VOLANO

1

ID#R10036

2

ECRA411001780

MODULO ACCENSIONE

1

ID#A10088

3

ECR90051500008

DADO N8

1

8

4

ECRV323000130



2



5

ECRV835000030

BULLONE TORX 5

2

TB-5*20

6

ECR10014212330

CHIAVELLA ALBERO MOTORE

1



7



CANDELA

1

CMR7H

8

ECRA427000190

CAPPUCCIO CANDELA

1



9

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1



10

ECRV475007550

TUBETTO

1



11

ECRA429000040

COPERCHIO

1



12

ECRV485003050

CAVO MASSA

1

CB104/L245

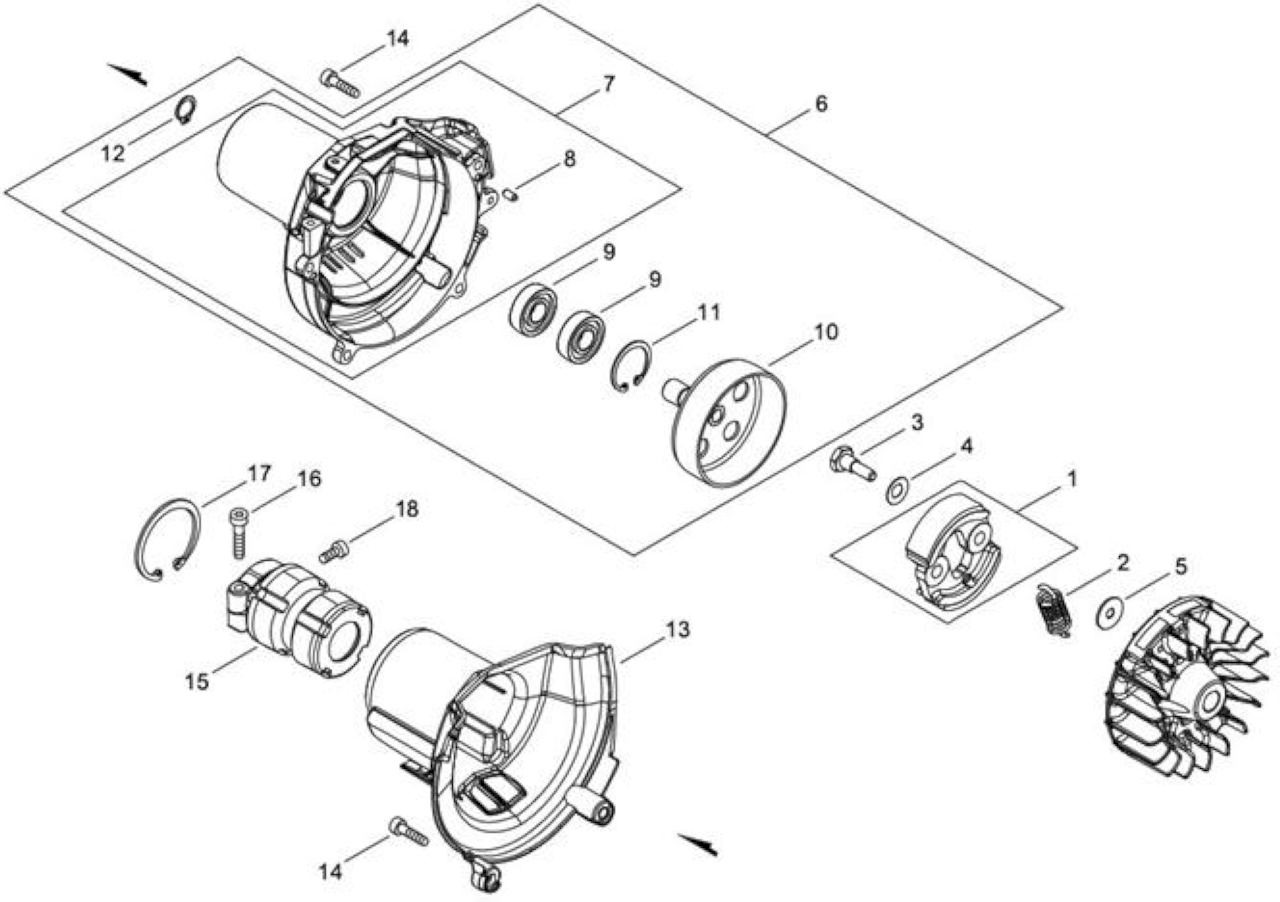

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100005270

SET MASSE FRIZIONE

1



2

ECRA566000330

MOLLA FRIZIONE

1



3

ECR17504656030

BULLONE FRIZIONE

2



4

ECR17504956030

RONDELLA FRIZIONE

2

8.5*16*0.5

5

ECR17504805530

RONDELLA FRIZIONE

2

6.2*19*1.0

6

ECRP100005280

CARTER VENTOLA COMPL.

1



7

ECRA172003410

CARTER VENTOLA

1



8

ECR90033040080

COPPIGLIA 4X08

2

4*8

9

ECR90080706001

CUSCINETTO BB6001

2

6001V(LB)

10

ECRA556001820

CAMPANA FRIZIONE

1

64

11

ECR90070200028

FERMO CR28

1

CR-28

12

ECR90070100012

FERMO CS12

1

CS-12

13

ECRA413000130

COPERCHIO

1



14

ECRV805000160

BULLONE TORX 5

4

TB-5*20

15

ECRV420000970

AMMORTIZZATORE

1



16

ECRV805000170

BULLONE TORX 5 -SILVER-

1

TB-5*25

17

ECR90070200045

ANELLO DI TENUTA

1

CR-45

18

ECRV805000140

BULLONE TORX 5

1

TB-5*12

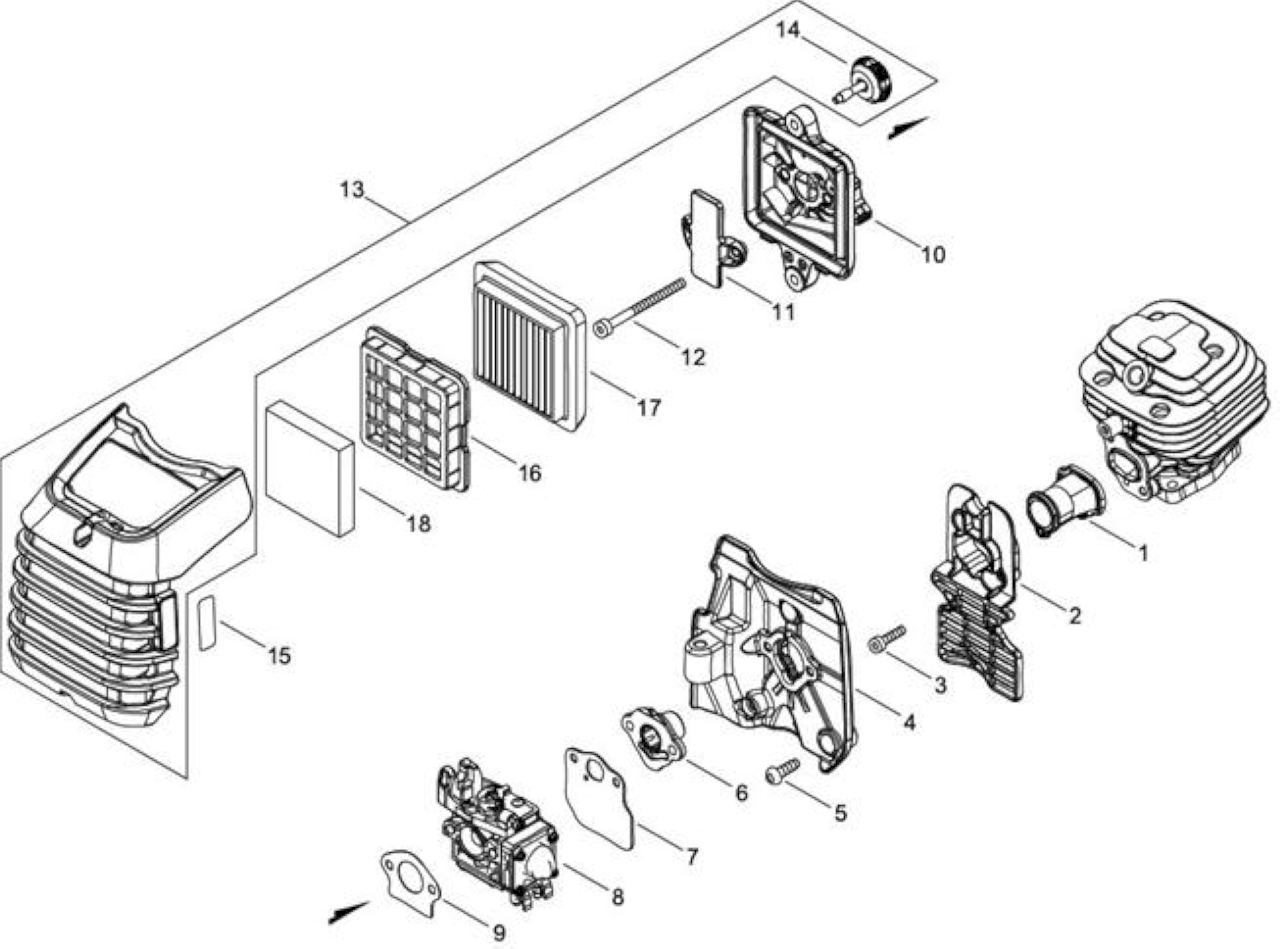

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA202000330

COLLETTORE ASPIRAZIONE

1



2

ECRA206000060

SUPPORTO COLLETTORE

1



3

ECRV805000150

BULLONE TORX 5

2

TB-5*16

4

ECRA209001080

PIASTRA ISOLATORE

1



5

ECRV805000000

BULLONE TORX 5

3

TT-5*16

6

ECRA209001090

PIASTRA ISOLATORE

1



7

ECRV103002010

GUARNIZIONE

ISOL-CARBURATORE

1

T:1.0

8

ECRA021004830

*VEDI ECRA021004831 *





9

ECRV103001900

GUARNIZIONE

ISOL-CARBURATORE

1



10

ECRP021051160

CORPO FILTRO ARIA

1



11

ECRA244000320

PIASTRINA

1



12

ECRV805000340

BULLONE, TORX 5

2

TB-5*60

13

ECRP100005290

COPERCHIO FILTRO ARIA

1



14

ECRV299000640

POMELLO COPERCHIO FILTRO ARIA

2



15

ECR89033252730

ETICHETTA

1



16

ECRA227000050

PIASTRA

1



17

ECRA226002030

FILTRO ARIA

1



18

ECRA226002040

FILTRO ARIA

1

HP-70

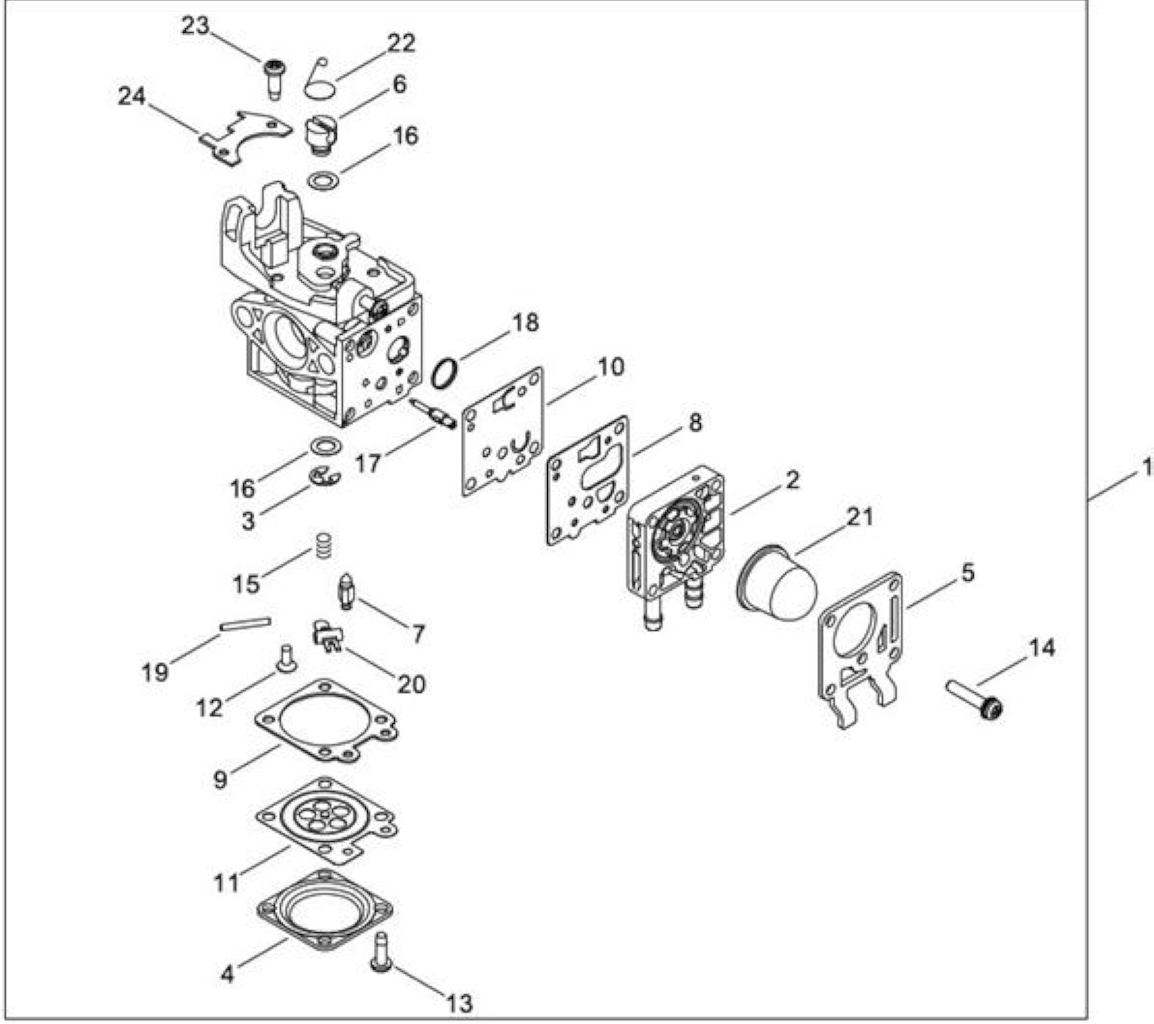

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004830

*VEDI ECRA021004831 *

1



2

ECRP003006120

COPERCHIO MEMBRANA POMPANTE

1



3

ECR12317307930

FERMO CE

1



4

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1



5

ECRP003004510

COPERCHIO POMPA

1



6

ECRP003005850

PERNO

1



7

ECR12313719830

SPILLO CARBURATORE

1



8

ECRP003004530

GUARNIZIONE MEMBRANA

1



9

ECR12314027230

GUARNIZIONE MEMBRANA

1



10

ECRP003004540

MEMBRANA POMPANTE

1



11

ECRP003001670

MEMBRANA C/DISCO

1



12

ECRP003005860



1



13

ECRP003004560



4



14

ECRP003004570



4



15

ECRP003005870

MOLLA

1



16

ECRP003001710



2



17

ECRP003005880

SPILLO

1



18

ECR12312610631

FILTRO CARBURATORE

1



19

ECR12313803930

SPINOTTO

1



20

ECRP003001630

BILANCERE

1



21

ECR12318109560

PRIMER

1



22

ECRP003005890



1



23

ECR12311440630

VITE SUPPORTO

3



24

ECRP003005900



1

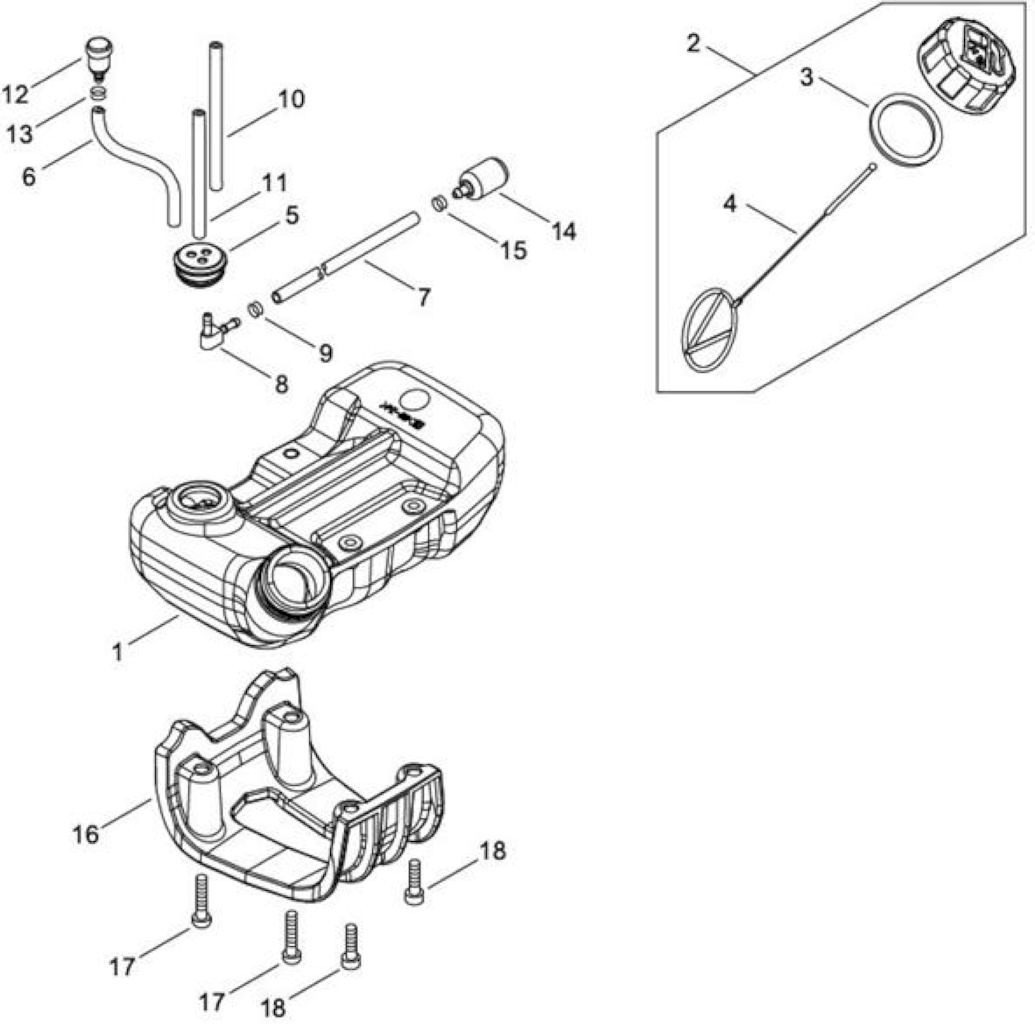

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA350002500

SERBATOIO MISCELA

1



2

ECRP021035680

*VEDI ECRP021035681 *

1

T242

3

ECR13101655830

*VEDI ECRV107000190 *

1



4

ECRA365000060

MISCELATORE

1

L=123

5

ECR13211555930

*VEDI ECR13211555931 *

1



6

ECRV471001200

*VEDI ECRV471001201 *

1

3*5*70

7

ECRV470002360

TUBETTO 3*5*140*35

1

3*5*140*35

8

ECRV186000500

RACCORDO

1



9

ECRV490001240

CLIP

1



10

ECRV471003320

TUBETTO 3*6*95

1

3*6*95

11

ECR13201049730

TUBO MISCELA ESTERNO

1

3*6*85

12

ECRA356000031

VALVOLA SFIATO

1



13

ECRV490001230

CLIP

1



14

ECRA369000470

FILTRO MISCELA

1



15

ECRV490001240

CLIP

1



16

ECRA175000400

SUPPORTO SERBATOIO MISCELA

1



17

ECRV805000230

BOLT, TORX 5

2

TT-5*25

18

ECRV805000160

BULLONE TORX 5

2

TB-5*20

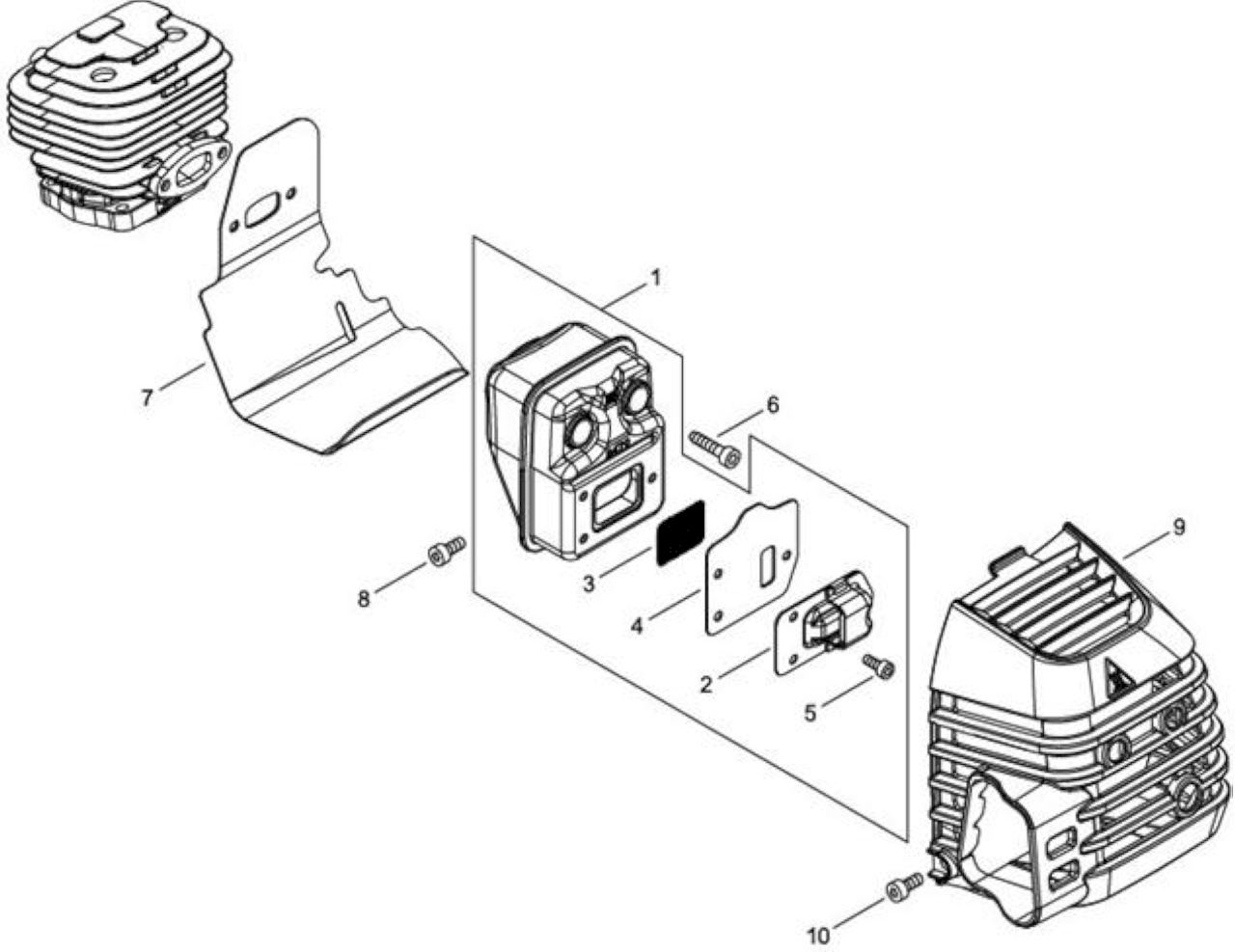

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100005300

MARMITTA COMPLETA

1



2

ECRA313002080

GUIDA SCARICO

1

ID#2480

3

ECR14586240630

RETINA MARMITTA

1



4

ECRV104002380

GUIDA SCARICO

1

T:1.0

5

ECRV804000030

BULLONE 4X8

3

TB-4*8

6

ECRV805000210

BULLONE TORX 5X20

2

TB-5*20

7

ECRV104002390

GUIDA SCARICO

1



8

ECRV805000300

BULLONE TORX 5

1

TB-5*12

9

ECRA320001290

PROTEZIONE MARMITTA

1



10

ECRV835000010



2

TB-5*12

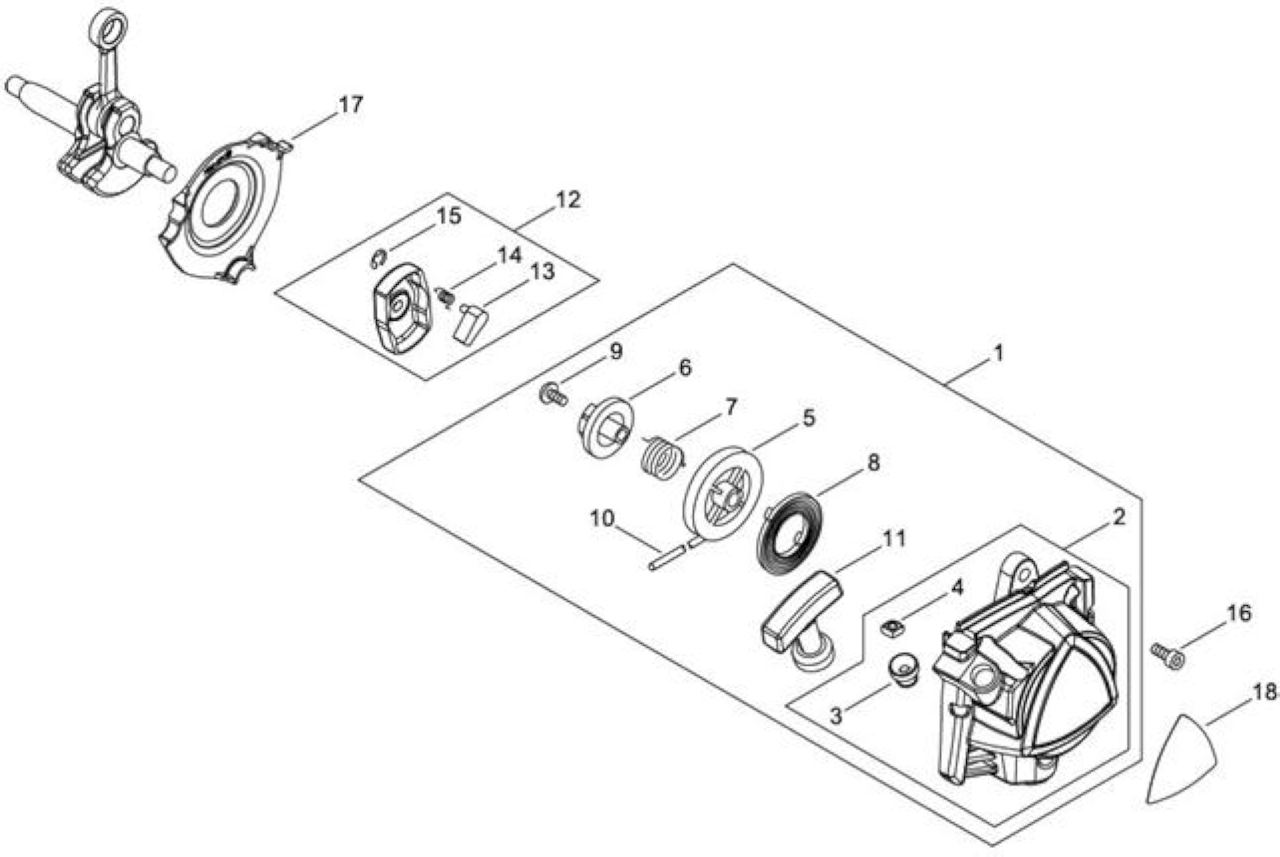

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA051003340

AVVIAMENTO COMPLETO

1



2

ECRP022050890

CARTER AVVIAMENTO

1



3

ECRP022045770

GUIDA FUNE

1



4

ECRP022022010

DADO

2



5

ECRP022008470

AVVOLGIFUNE

1



6

ECRP022008460

PULEGGIA AVVIAMENTO

1



7

ECRP022008450

MOLLA

1



8

ECR17722040630

MOLLA AVVIAMENTO

1



9

ECR17723661830

*VEDI ECRV253000310 *

1



10

ECRP022050900



1

3.5*750

11

ECRP022050910

IMPUGNATURA AVVIAMENTO

1



12

ECRA052000190

GANCI AVV.TO COMPLETI

1



13

ECRP022008480

GANCIO AVV.TO

2



14

ECR17723440630

MOLLA DI RITORNO

2



15

ECRP022002100

*VEDI SKRP022002100 *

2

4

16

ECRV805000150

BULLONE TORX 5

3

TB-5*16

17

ECRA127000530

PARAPOLVERE

1



18

ECRX562000950



1

T302TS

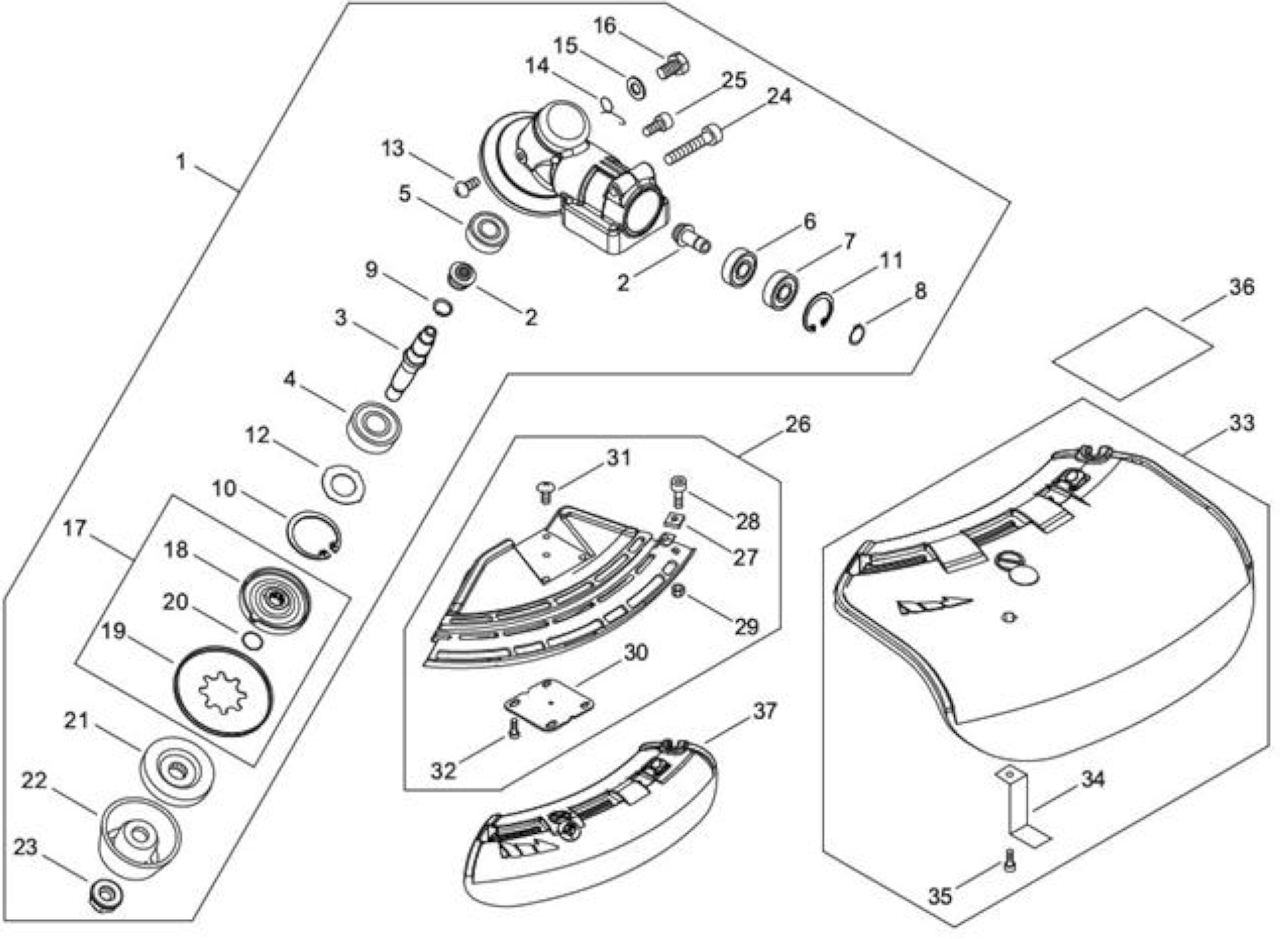

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100004840

TESTINA COMPLETA

1



2

ECRV000000260

COPPIA CONICA

1



3

ECRC534001080

ALBERINO COPPIA CONICA

1



4

ECR90081206201

CUSCINETTO BB6201

1

6201DDU(LLU)

5

ECR90081000629

CUSCINETTO BB 629

1

629

6

ECR90080000609

CUSCINETTO BB609

1

609

7

ECR90080300609

CUSCINETTO BB609

1

609Z

8

ECR90070100009

CIRCLIP 9

1

CS-9

9

ECR90070600012

FERMO WR12

1

WR-12

10

ECR90070200032

FERMO CR32

1

CR-32

11

ECR90070200025

FERMO CR25

1

CR-25

12

ECRV340000180

WASHER

1



13

ECR90022004006

VITE SR 4X06

1

4*6

14

ECRV452001310

MOLLA

1



15

ECR90060350008

RONDELLA

1

8.5*18*0.8T

16

ECR61043450031

TAPPO TESTINA

1

M8*8

17

ECR61031352932

*VEDI ECRP050010710 *

1



18

ECR61031352132

*VEDI ECRC535000011 *

1



19

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



20

ECR90072000012

ANELLO GOMMA P-12

1

P-12

21

ECR61031452130

PIASTRA FERMA DISCO

1



22

ECR69922956830

SOTTOCOPPA FISSA

1



23

ECR61032052130

DADO TESTINA

1



24

ECRV806000020

BOLT, TORX 6

1

TB-6*25

25

ECRV805000130

BULLONE, TORX 5

1

TB-5*10

26

ECRP021050820

SUPPORTO SALVAGAMBE (NERO)

1



27

ECR90056500005

DADO N.5

1

5

28

ECRV805000170

BULLONE TORX 5 -SILVER-

1

TB-5*25

29

ECR90056200005

*VEDI ECR90056000005 *

1

5

30

ECRC552000200

PIASTRINA

1



31

ECR9131604010

VITE

1

M4*10

32

ECRV805000260

BOLT, TORX 5

4

TB5*25

33

ECRP021048940

SALVAGAMBE COMPLETO

*P021048941

1



34

ECRC554000001

*VEDI ECRC554000002 *

1



35

ECRV805000150

BULLONE TORX 5

1

TB-5*16

36

ECRX530000570

ETICHETTA

1



37

ECRC550000541

PROTEZIONE SALVAGAMBE (NERO)

1

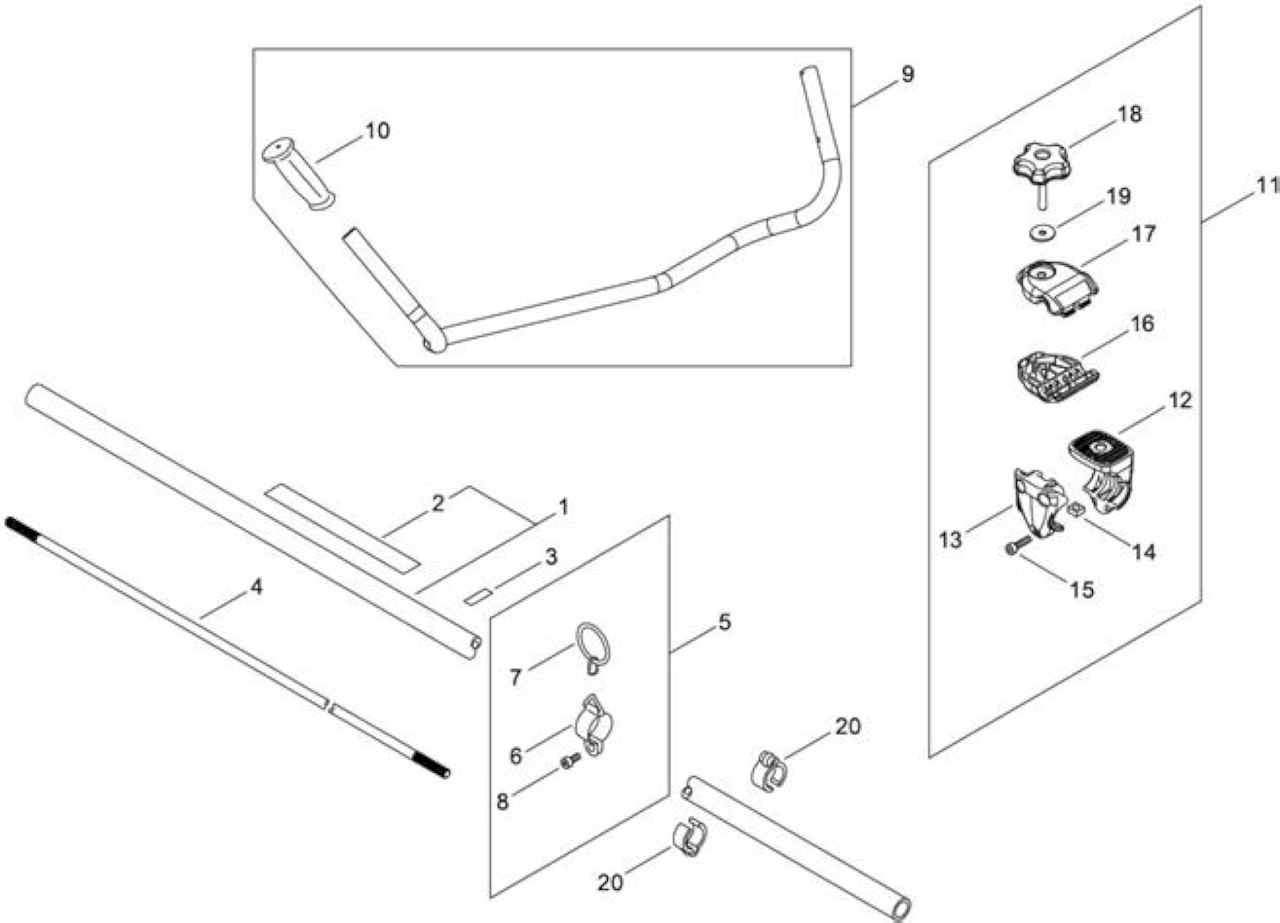

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100005430

TUBO TRASMISSIONE

1



2

ECR89061743130

ETICHETTA

1



3

ECR89015204930

ETICHETTA

1



4

ECRC504000050

ASTA TRASMISSIONE

1

7*1540

5

ECRP021016221



1



6

ECR30120521331



1



7

ECR30101505330

HOOK, BAND

1



8

ECRV805000140

BULLONE TORX 5

1

TB-5*12

9

ECRP100003860

IMPUGNATURA ANTERIORE

1



10

ECRC403000031

IMPUGNATURA IN GOMMA

*T.I.15-574

1



11

ECRP021016232

SUPPORTO IMPUGNATURA COMPL.

1



12

ECR35131252131

SUPPORTO IMPUGNATURA (U)

1

(U)

13

ECR35131352130

SUPPORTO IMPUGNATURA (C)

1

(C)

14

ECR90056550008

DADO -08-

1

8*1.25

15

ECRV805000170

BULLONE TORX 5 -SILVER-

3

TB-5*25

16

ECRC423000043

SUPPORTO IMPUGNATURA

1



17

ECRC423000030

SUPPORTO IMPUGNATURA

1



18

ECRV299000110

POMELLO

1



19

ECR60501454230

RONDELLA

1



20

ECR22492452130

FERMO

2

25MM

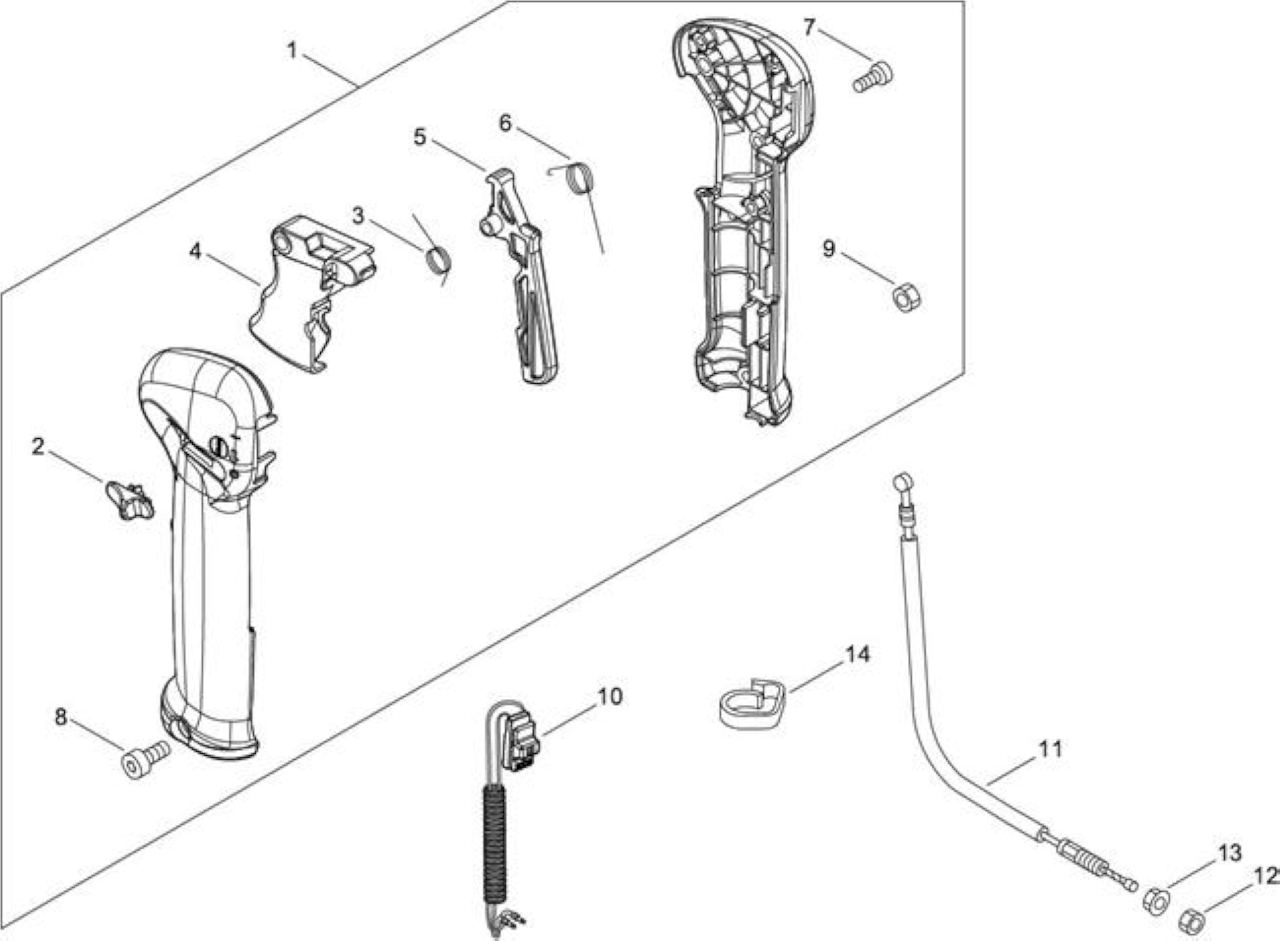

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100003870

IMPUGNATURA ACC.RE COMPLETA

1



2

ECRC463000090

POMELLO

1



3

ECRV452000360

MOLLA FERMO ACCELERATORE*T.I.15-574

1



4

ECRC450000790

GRILLETTO ACCELERATORE

1



5

ECRC460000430

LEVA FERMO ACC.

1

70MM

6

ECRV452000350

MOLLA FERMO ACCELERATORE*T.I.15-574

1



7

ECRV804000010

BULLONE TORX 4

3

TT-4*16

8

ECRV805000050

BULLONE, TORX 5

1

TB-5*30

9

ECR90050000005

DADO N05

1

5

10

ECRP100005330

INTERRUTTORE COMPLETO

1



11

ECRV430004950

CAVO ACCELLERATORE

1



12

ECR90050200006

DADO 3N06

1

3N6

13

ECR90051800006

NUT, FLANGE

1

6

14

ECR15911209961

CLIP

1
