Motore, campana frizione, carter Bobina, frizione, volano Avviamento

Filtro aria, marmitta, collettore

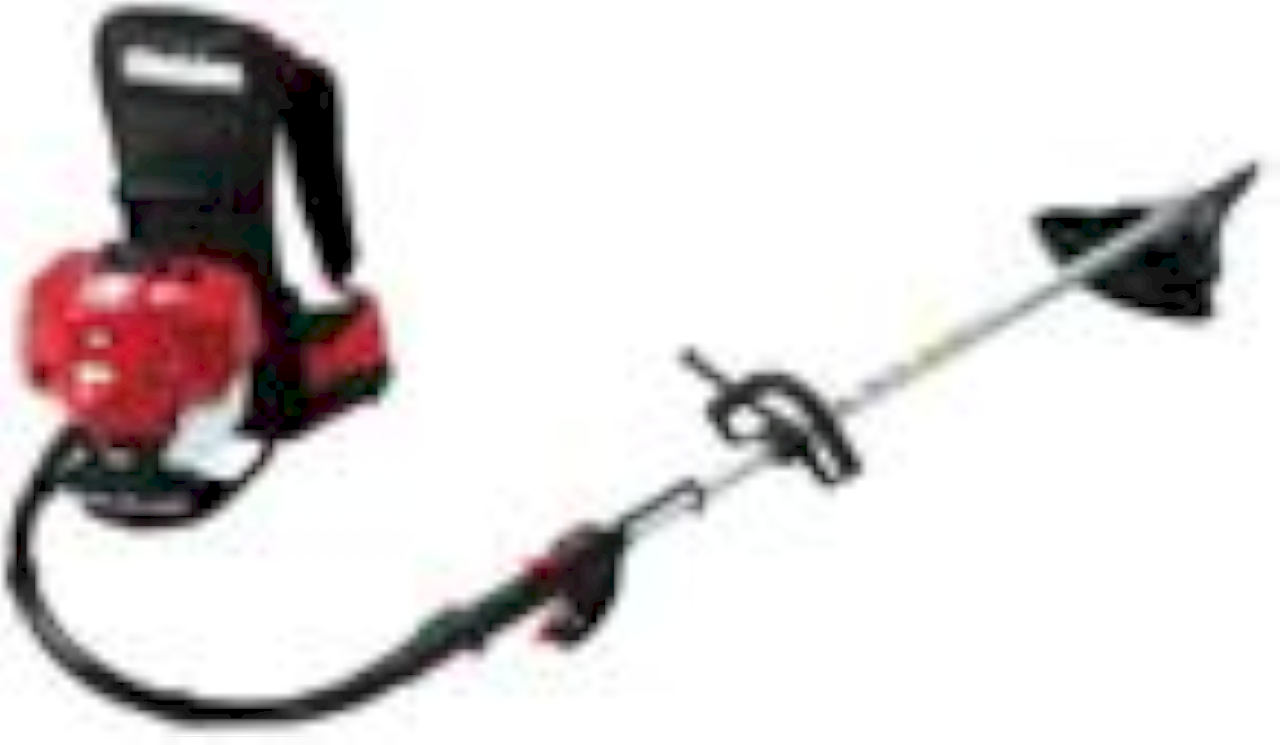

Informazioni tecniche
CILINDRATA	51,7
POTENZA	1,87 (2,54)
SERBATOIO MIX	1.200
DIMENSIONE	2.770 X 360 X 560
PESO	11,6

Serbatoio Zaino Parasassi

Tubolare, asta trasmissione, impugnatura Coppia conica

Carburatore

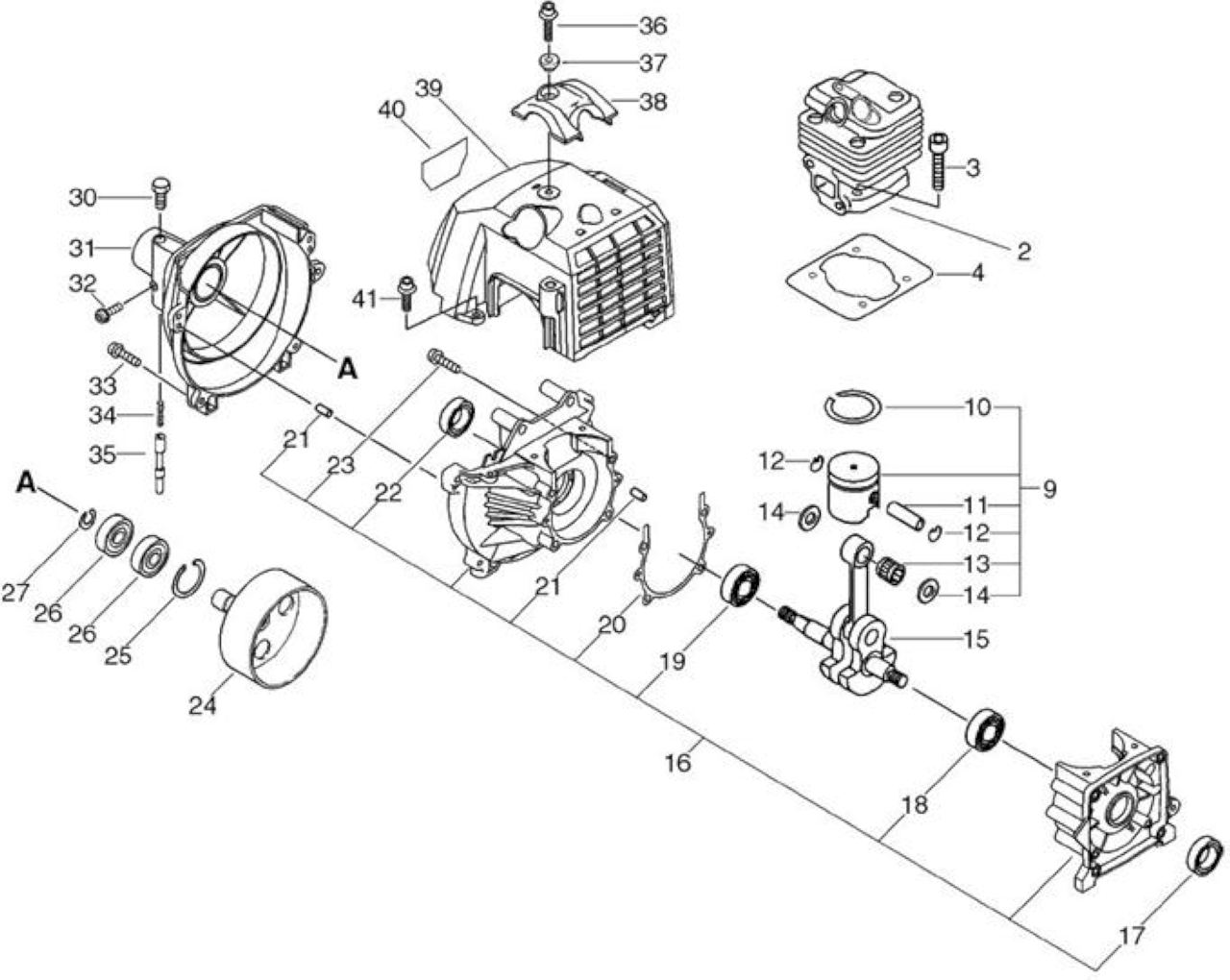

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECRA130000960	CILINDRO X BP520/SRM510/RM510ES	1
3	ECR90016205020	BULLONE BRUGOLA 5X20	4
4	ECRV100000280	GUARNIZIONE CILINDRO	1
9	ECRP021016630	KIT PISTONE X RM510/BP520	1
10	ECRA101000220	FASCIA ELASTICA *T.I.13-518	1
11	ECRV608000000	SPINOTTO PISTONE	1
12	ECRV580000010	FERMO SPINOTTO	2
13	ECR10001212331	CUSCINETTO MM.12.5 *T.I.09-432	1
14	ECRV307000060	DISTANZIALE SPINOTTO	2
15	ECRA011000120	ALBERO MOTORE	1
16	ECRP021002471	CARTER MOTORE	1
17	ECR10021305530	PARAOLIO	1
18	ECR9403536201	CUSCINETTO BB6201/C3	1
19	ECR90081036202	CUSCINETTO BB6202	1
20	ECRV102000001	GUARNIZIONE CARTER MOTORE	1
21	ECR10021503930	*VEDI ECR90033040080 *	4
22	ECR10021300310	PARAOLIO	1
23	ECR90016205035	BULLONE BRUGOLA 5X35	4
24	ECRA556000151	CAMPANA FRIZIONE	1
25	ECR90070200028	FERMO CR28	1
26	ECR9404206001	CUSCINETTO BB6001	2
27	ECR90070100012	FERMO CS12	1
30	ECR61025045930	BULLONE FERMA CAVO	1
31	SKRA172000920	CARTER VENTOLA	1
32	ECR90024104008	VITE SR 4X08	1
33	ECR9111805020	BULLONE	4
34	ECR61025145930	MOLLA SGANCIO FLEX	1
35	ECR61025245931	TASTO SGANCIO FLEX	1
36	ECR9112105020	BULLONE	1
37	ECRV353000020	COLLARINO 5	1
38	ECRA162000020	PROTEZIONE COPRICILINDRO	1
39	SKRA160001250	*VEDI SKRP021035470 *	1
40	ECRX503009970		1
41	ECR9112105012	BULLONE	1

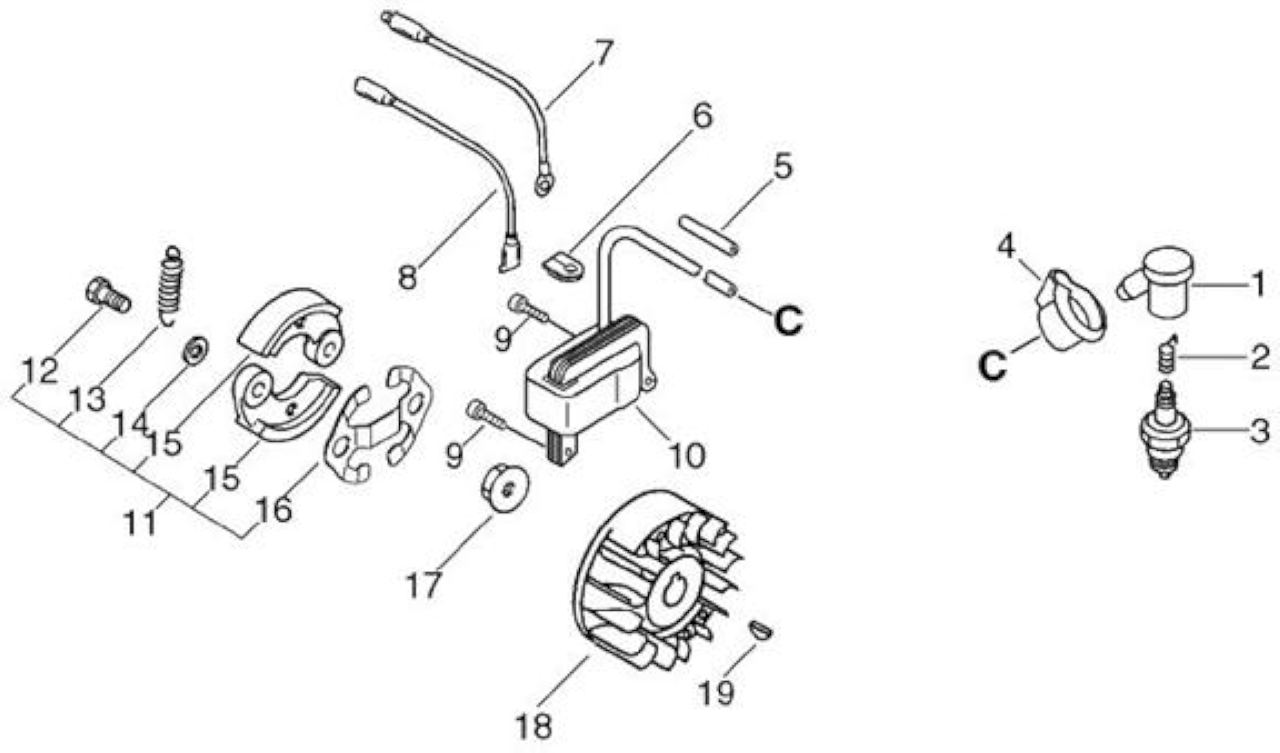

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA427000000	CAPPUCCIO CANDELA	1
2	ECRA426000000	MOLLA CAPPUCCIO CANDELA	1
4	ECRV141000020	PROTEZIONE IN GOMMA	1
5	ECRV475001610	TUBE	1
6	ECR15611404920	GUIDA IN GOMMA	1
7	ECR16201029330	FILO DI MASSA	1
8	ECRV485000150	CAVO MASSA	1
9	ECR90016205020	BULLONE BRUGOLA 5X20	2
10	ECRA411000480	MODULO ACCENSIONE	1
11	ECRP021016610	FRIZIONE COMPLETA	1
12	ECRA557000000	BULLONE FRIZIONE	2
13	ECRV451000480	MOLLA FRIZIONE	1
14	ECR17504903920	RONDELLA FRIZIONE *T.I.09-423	2
15	ECRA553000040	MASSA FRIZIONE *T.I.04-184 RM4000/RM5000 T.N.	2
16	ECRV453000100	MOLLA PIATTA MM.10 *T.I.09-423	1
17	ECR90051900010	DADO 10	1
18	ECRA409000380	VOLANO	1
19	ECR90032303014	CHIAVETTA	1

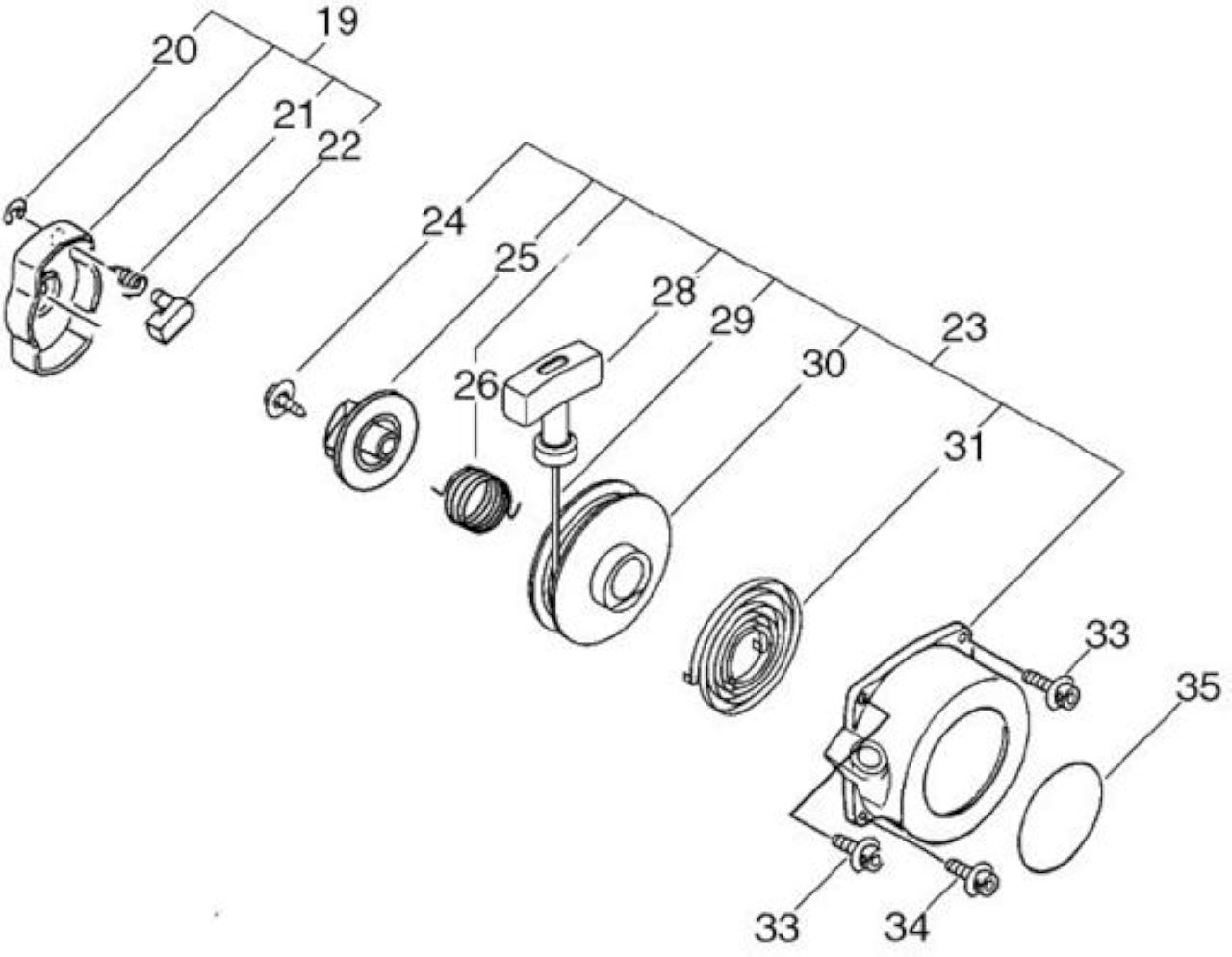

Rif.	Articolo	Descrizione	Q.tà Nota
19	ECRA052000230	GANCI AVV.TO COMPLETI	1
20	ECRP022002100	*VEDI SKRP022002100 *	2
21	ECRP022003130	MOLLA DI RITORNO	2
22	ECRP022023090	GANCIO AVVIAMENTO	2
23	SKRA051001440	AVVIAMENTO COMPLETO	1
24	ECRP022023110	VITE	1
25	ECRP022023130	INNESTO AVVIAMENTO	1
26	ECRP022023120	MOLLA	1
28	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
30	ECRP022023140	PULEGGIA AVVIAMENTO	1
31	ECRP022004680	MOLLA AVVIAMENTO	1
33	ECR9112105025	BULLONE *NON GESTITO*	2
34	ECR9112105020	BULLONE	2
35	ECRX503009980	ETICHETTA	1

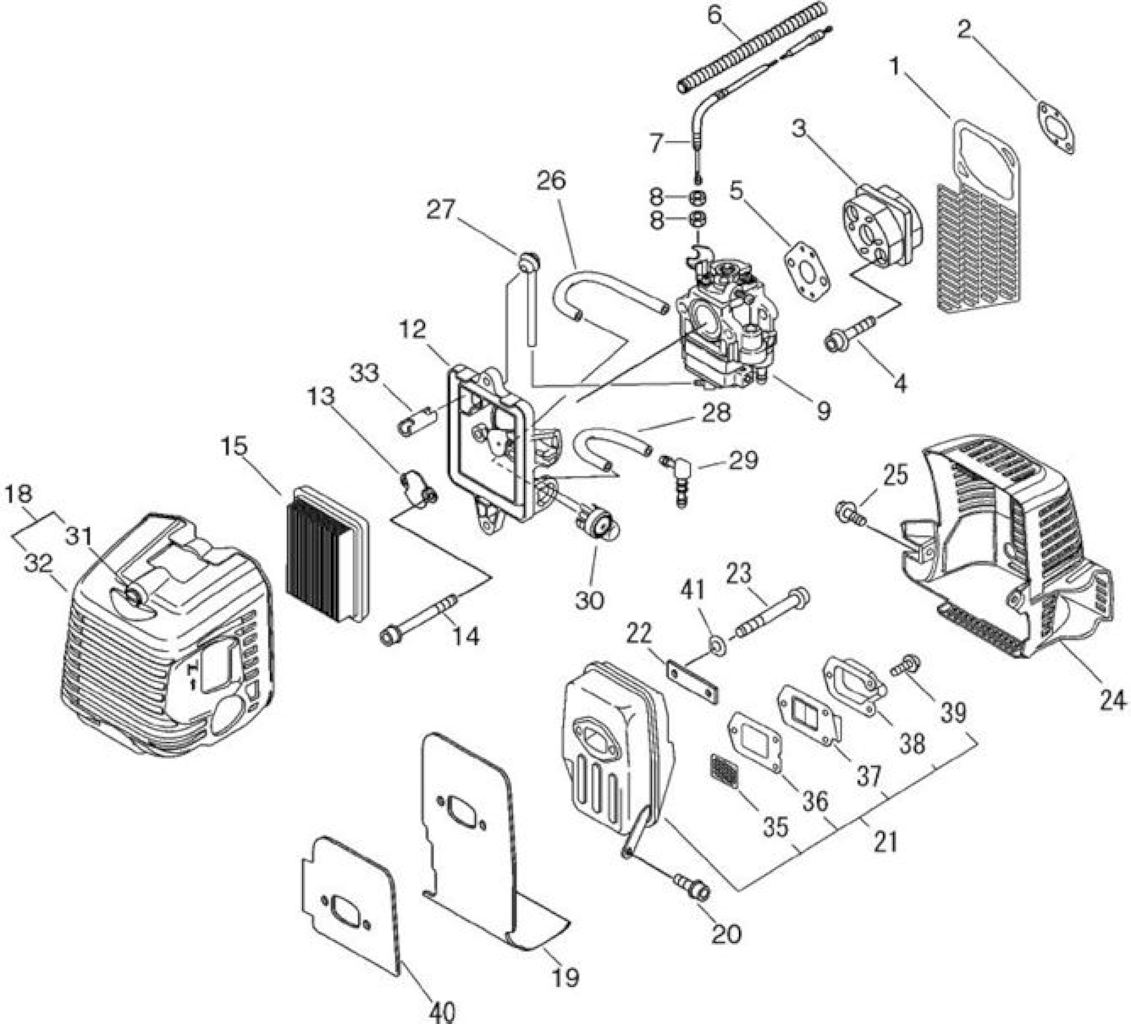

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA128000060	PIASTRA PARAPOLVERE	1
2	ECRV103000070	GUARNIZIONE ISOL-CARBURATORE	1
3	ECRA200000060	ISOLATORE	1
4	ECR90010605025	BULLONE BRUGOLA 5X25	2
5	ECRV103000080	GUARNIZIONE ISOL-CARBURATORE	1
6	ECRV475001510	TUBETTO COPRI FILO	1
7	ECRV430000310	CAVO ACCELERATORE	1
8	ECR90050200006	DADO 3N06	2
9	ECRA021001860	CARBURATORE	1
12	ECRP021034340	SEDE FILTRO ARIA	1
13	ECRA244000010	SUPPORTO FILTRO ARIA	1
14	ECR90010505055	BULLONE BRUGOLA 5X55	2
15	ECRA226000360	*VEDI ECRA226000361 *	1
18	SKRP021034350	*VEDI SKRP021035830 *	1
31	ECRV253000100	SCREW,5	2
32	ECRA232000530	*VEDI ECRA232001390 *	1
19	ECRV104000930	GUARNIZIONE MARMITTA	1
20	ECR90016205012	BULLONE BRUGOLA 5X12	1
21	ECRP021016890	*VEDI SKRP021016890 *	1
35	ECRA310000110	RETINA MARMITTA	1
36	ECR14586642031	GUARNIZIONE COPRI MARMITTA	1
37	ECR14586304560	SCHERMO 1
38	ECRA313001060	GUIDA SCARICO 1
39	ECR90024204010	VITE SR 4X10 3
22	ECRV150000550	PIASTRINA 1
23	ECR9110006070	BULLONE HSH 2
24	SKRA320000550	COPRI MARMITTA 1
25	ECR9112105012	BULLONE 1
26	ECRV471001560	*VEDI ECRV471001561 * 1
27	ECR13201239331	*VEDI ECR13201239332 * 1
28	ECR43721520760	TUBETTO 1
29	ECRV186000080	*VEDI ECRV186000500 * 1
30	ECR12318139130	PRIMER - ARANCIONE 1 -
33	ECRA239000050	SFIATO 1
40	ECRA312000000	GUIDA SCARICO 1
41	ECR90062800006	WASHER, SPRING 6 2

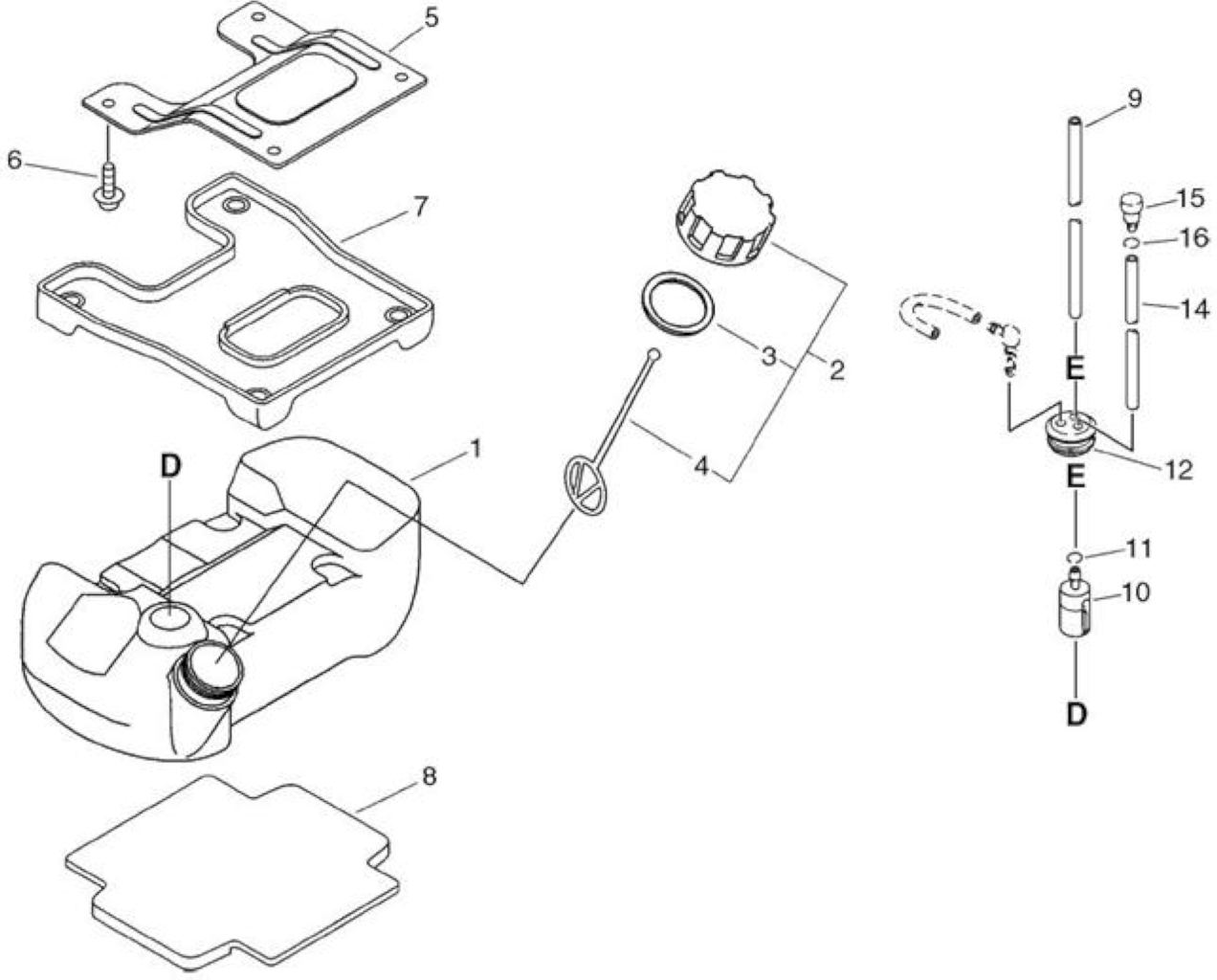

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350000081	SERBATOIO MISCELA	1
2	ECRP021014060	*VEDI ECRP021014061 *	1
3	ECR13101655830	*VEDI ECRV107000190 *	1
4	ECR13105156030	MISCELATORE	1
5	ECRA393000030	SUPPORTO SERBATOIO MISCELA	1
6	ECR90010605012	BULLONE BRUGOLA 5X12	4
7	ECRA390000000	SEDE SERBATOIO MISCELA	1
8	ECRA390000010	SEDE SERBATOIO MISCELA	1
9	ECR13201053630	*VEDI ECR13201053631 *	1
10	ECR13120519831	*VEDI ECR13120519832 *	1
11	ECR13201326630	*VEDI ECRV490001230 *	1
12	ECR13211555930	*VEDI ECR13211555931 *	1
14	ECR13201202960	*VEDI ECR13201202961 *	1
15	ECR13130056430	*VEDI ECR13130056431 *	1
16	ECR13201326630	*VEDI ECRV490001230 *	1

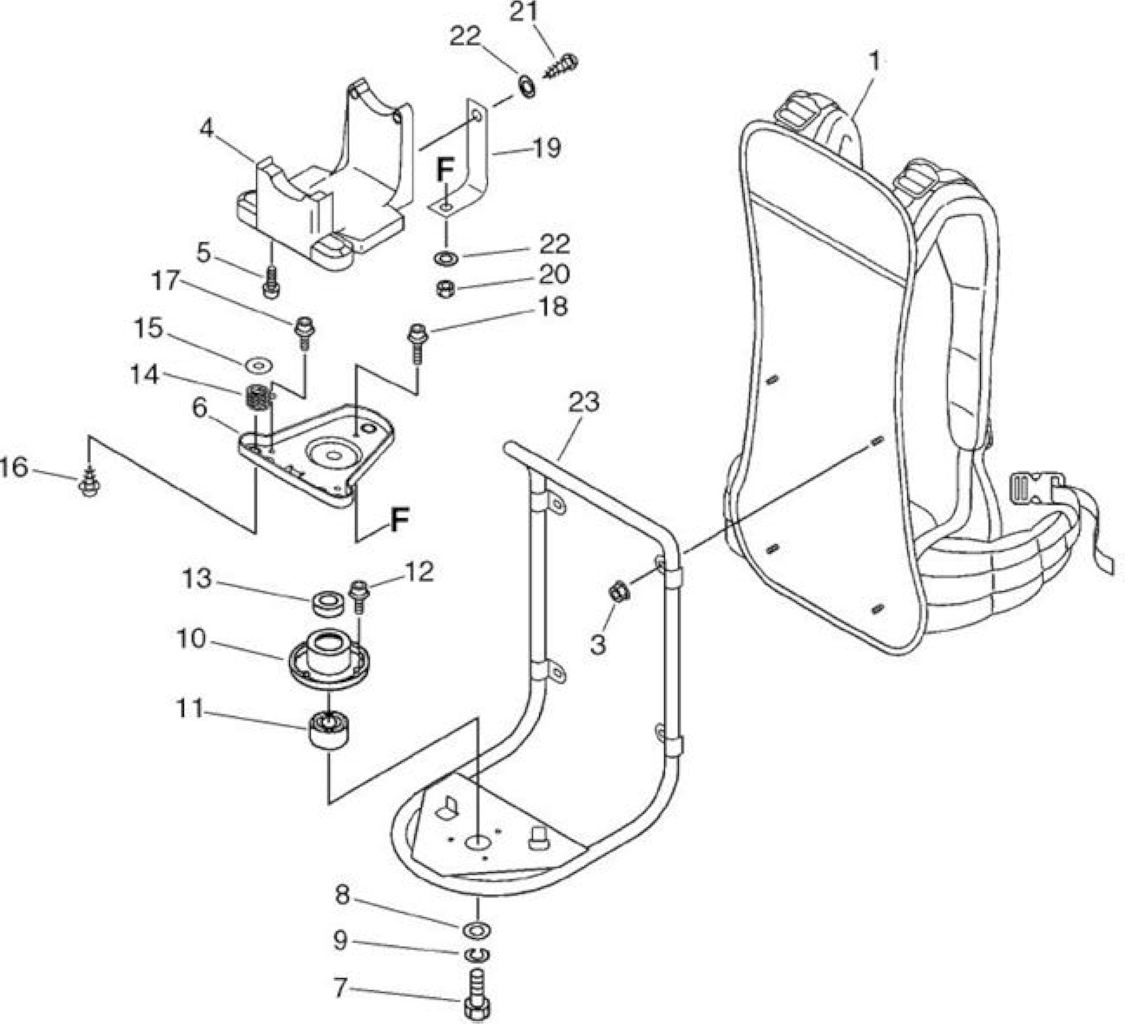

Rif.	Articolo	Descrizione	Q.tà	Nota
1	SKRC061000240	CINGHIAGGIO TELAIO	1
3	ECR90051600005	DADO FLANGIATO M5	4
4	ECRC632000010	SUPPORTO MOTORE	1
5	ECR90010605020	BULLONE BRUGOLA 5X20	2
6	ECRC627000020	PIASTRA SUPPORTO MOTORE	1
7	ECR90010010025	BOLT 10*25	1
8	ECR90060000010	RONDELLA PIANA M10	1
9	ECR90060500010	RONDELLA APERTA M10	1
10	ECR10492656230	PORTA CUSCINETTO	1
11	ECR9406406202	DARE 90081406202 CUSCINETTO1 BB6202
12	ECR9112105012	BULLONE 3
13	ECR60404412560	SPESSORE 1
14	ECRV450000141	MOLLA DI COMPRESSIONE 3
15	ECR17721402830	RONDELLA 3
16	ECR9114705020	BULLONE 3
17	ECR90010605012	BULLONE BRUGOLA 5X12 2
18	ECR90010605016	BULLONE 5*16 1
19	ECRC617000090	FASCETTA 1
20	ECR90050200005	DADO 3N05 1
21	ECR9114505016	BULLONE 1
22	ECR90060000005	RONDELLA PIANA M5 2
23	ECRC620000110	TELAIO 1

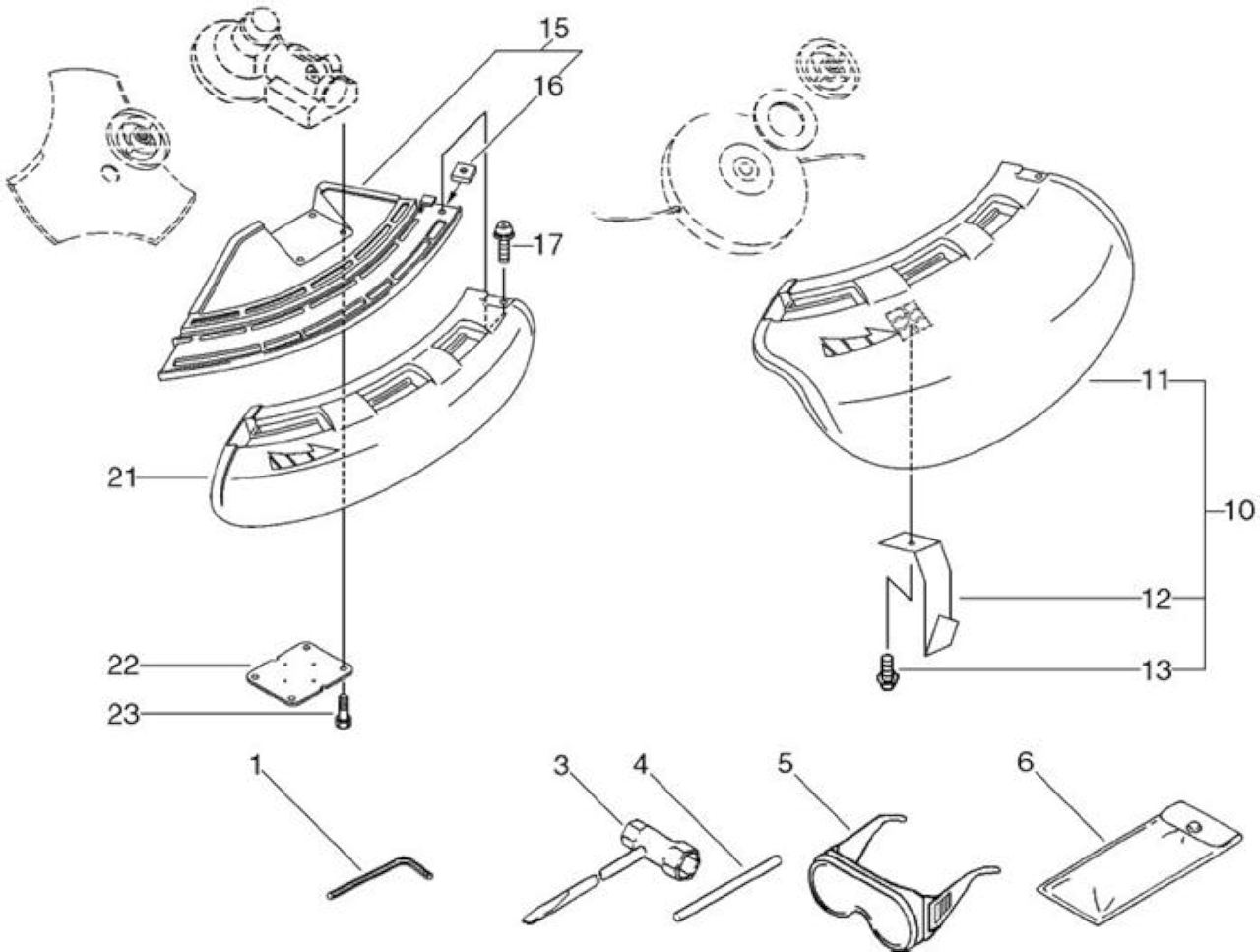

Rif.	Articolo	Descrizione	Q.tà Nota
10	SKRP021034370	*VEDI SKRP021034372 *	1
11	ECRC550000310	*VEDI ECRC550000311 *	1
12	ECRC554000030	LAMETTA TAGLIAFILO	1
13	ECR90025205012	VITE SR 5X12	1
15	SKRC550000330	*VEDI SKRC550000332 *	1
16	ECR90056500005	DADO N.5	1
17	ECR90024205018	VITE SR 5X18	1
21	SKRC550000320	*VEDI SKRC550000322 *	1
22	ECR69901356830	*VEDI ECRC552000200 *	1
23	ECR9111805025	BULLONE	4

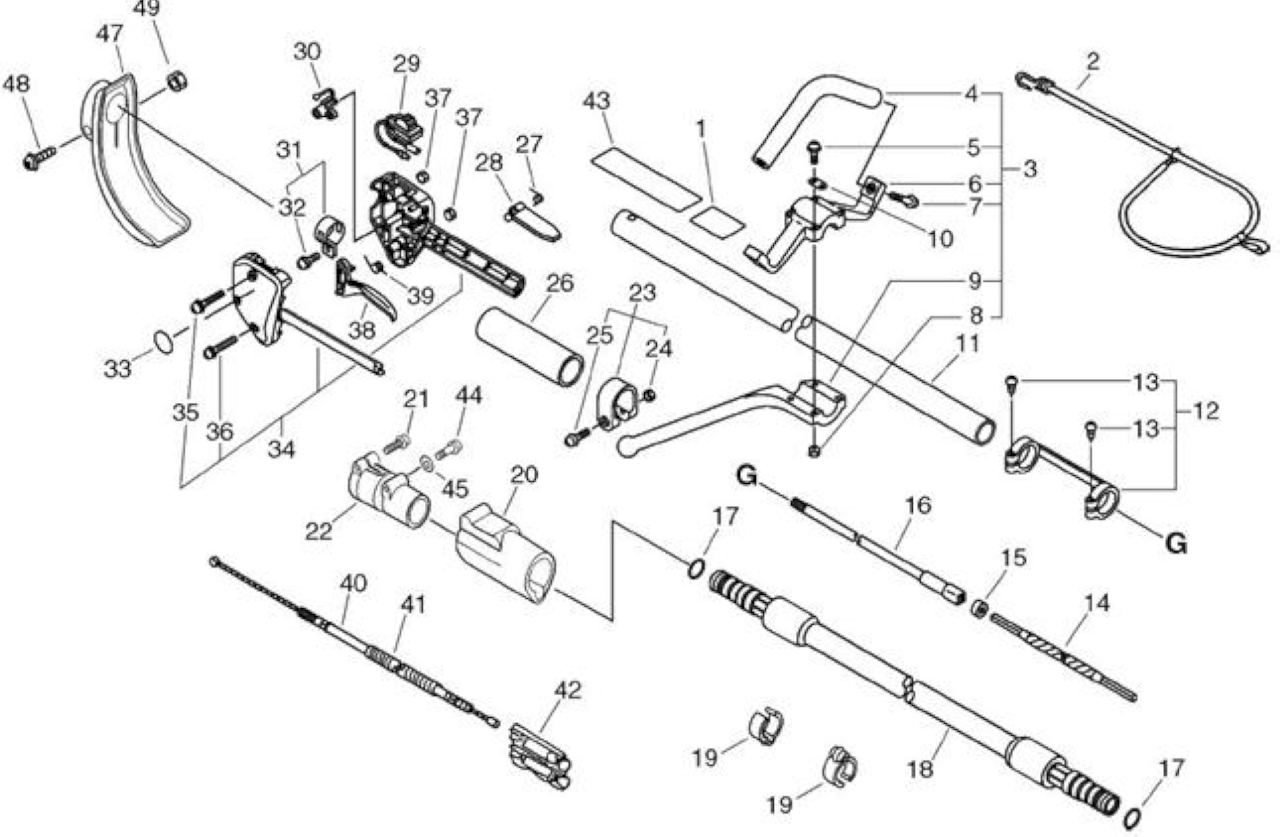

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR89016042230	ETICHETTA	1
2	ECR30050007131	ELASTICO	1
3	ECR35120150431	IMPUGNATURA SX COMPL. *T.I.05-268	1
4	ECR35120507131	IMPUGNATURA SINISTRA	1
5	ECR90024205035	VITE SR 5X35	4
6	ECR35123207130	SUPPORTO IMPUGNATURA *T.I.05-268	1
7	ECR90024205014	VITE SR 5X14	2
8	ECR90050000005	DADO N05	4
9	ECR35164355630	SUPPORTO IMPUGNATURA *T.I.05-268	1
10	ECR30051507130	PIASTRA	1
11	ECRC050000040	TUBOLARE C/AMMORTIZZATORI	1
12	ECR61028142230	DISTANZIATORE	1
13	ECR90025304025	SCREW 4*25	2
14	ECR61001327630	FLESSIBILE LUNGO 88CM	1
15	ECR61002007131	ADATTATORE	1
16	ECRC504000070	ASTA TRASMISSIONE	1
17	ECR90072000018	ANELLO GOMMA P-18	2
18	ECRC508000020	GUAINA FLESSIBILE	1
19	ECR22492452130	FERMO	2
20	ECRC483000010	RACCORDO GUIDA	1
21	ECR9111805030	BOLT	1
22	ECRC510000020	RACCORDO TUBO TRASMISSIONE	1
23	ECR61027251830	FASCETTA	1
24	ECR90050000005	DADO N05	1
25	ECR90024205028	VITE SR 5X28	1
26	ECR35121351830	GOMMA IMPUGNATURA	1
27	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
28	ECRC460000160	*VEDI ECRC460000370 *	1
29	ECRA440001270	*VEDI ECR16340041630 *	1
30	ECR17801252630	FERMO ACCELERATORE *T.I.03-128	1
31	ECR30120042230	FERMO IMPUGNATURA 28MM	1
32	ECR90024205014	VITE SR 5X14	1
33	ECR89015739130	*VEDI ECR89015739131 *	1
34	ECR17800351830	SET IMPUGNATURA DX *T.I.03-128	1
35	ECR90024205035	VITE SR 5X35	1
36	ECR90024205025	VITE SR 5X25	1
37	ECR90050000005	DADO N05	2
38	ECRC450000370	*VEDI ECR17801052130 *	1
39	ECR17804342230	MOLLA DI RITORNO	1
40	ECRV430000321	CAVO ACCELERATORE	1
41	ECRV475001500	*VEDI ECR16211056430 *	1

Rif.	Articolo	Descrizione	Q.tà Nota
42	ECR17808155932	ASTUCCIO CAVI	1
43	ECR89061743130	ETICHETTA	1
44	ECR61025756330	BULLONE	1
45	ECR90060000005	RONDELLA PIANA M5	1
47	ECRA248000000	PROTEZIONE	1
48	ECR90024205025	VITE SR 5X25	1
49	ECR90050000005	DADO N05	1

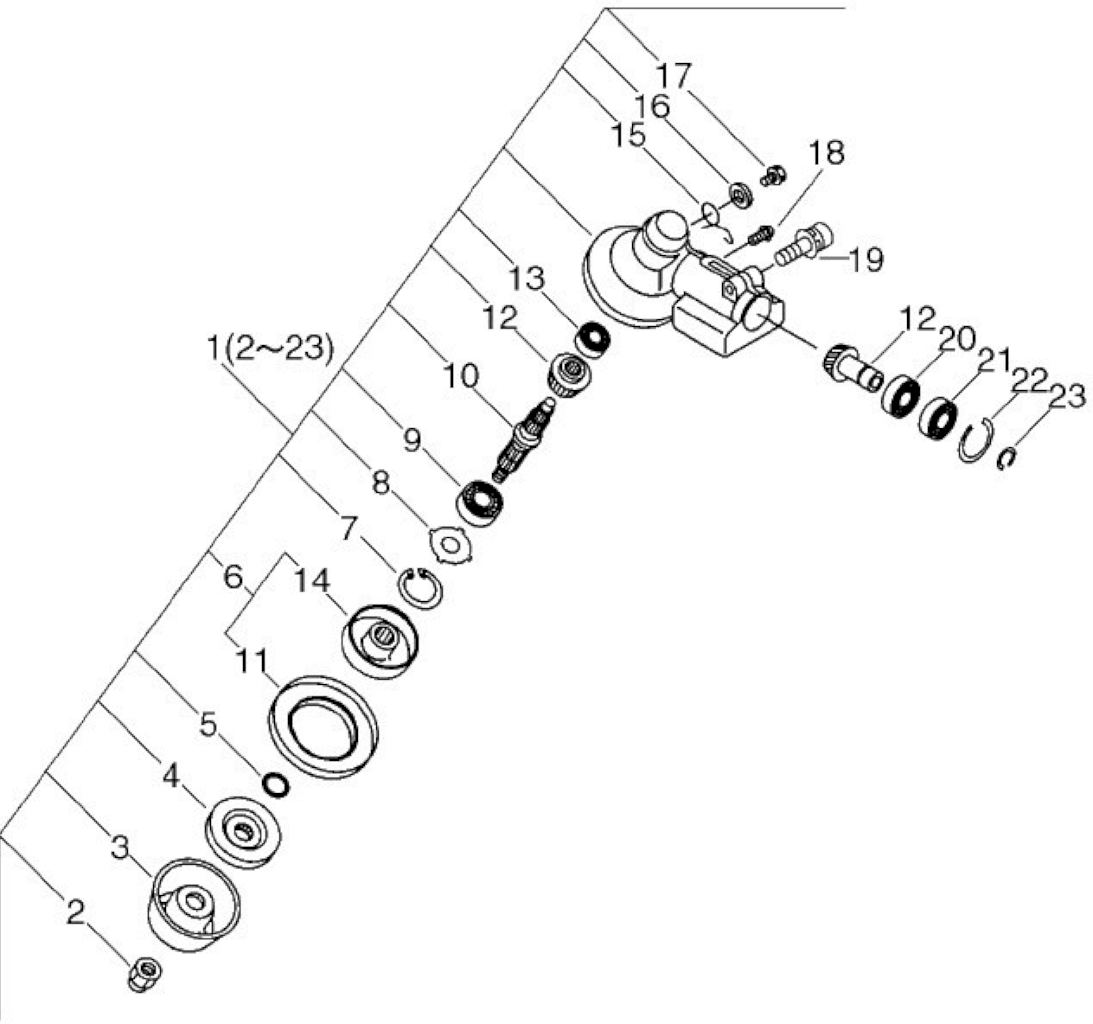

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021012591	*VEDI ECRP021012593 *	1
2	ECR61032052130	DADO TESTINA	1
3	ECR69922956830	SOTTOCOPPA FISSA	1
4	ECR61031452130	PIASTRA FERMA DISCO	1
5	ECR90072000012	ANELLO GOMMA P-12	1
6	ECRC535000001	*VEDI ECR61031352932 *	1
11	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
14	ECRC535000011	PIASTRINA PORTA DISCO T.N.	1
7	ECR90070200032	FERMO CR32	1
8	ECR61044456830	RONDELLA COPPIA CONICA	1
9	ECR90081206201	CUSCINETTO BB6201	1
10	ECR61031056931	*VEDI ECR61031056932 *	1
12	ECR61030056930	COPPIA CONICA	1
13	ECR90081000629	CUSCINETTO BB 629	1
15	ECR61047352131	*VEDI ECRV452001310 *	1
16	ECR90060350008	RONDELLA	1
17	ECR61043450031	TAPPO TESTINA	1
18	ECR90024205010	VITE SR 5X10	1
19	ECR9111806030	BULLONE	1
20	ECR90080006001	CUSCINETTO BB6001	1
21	ECR90080306001	CUSCINETTO BB6001	1
22	ECR90070200028	FERMO CR28	1
23	ECR90070100012	FERMO CS12	1

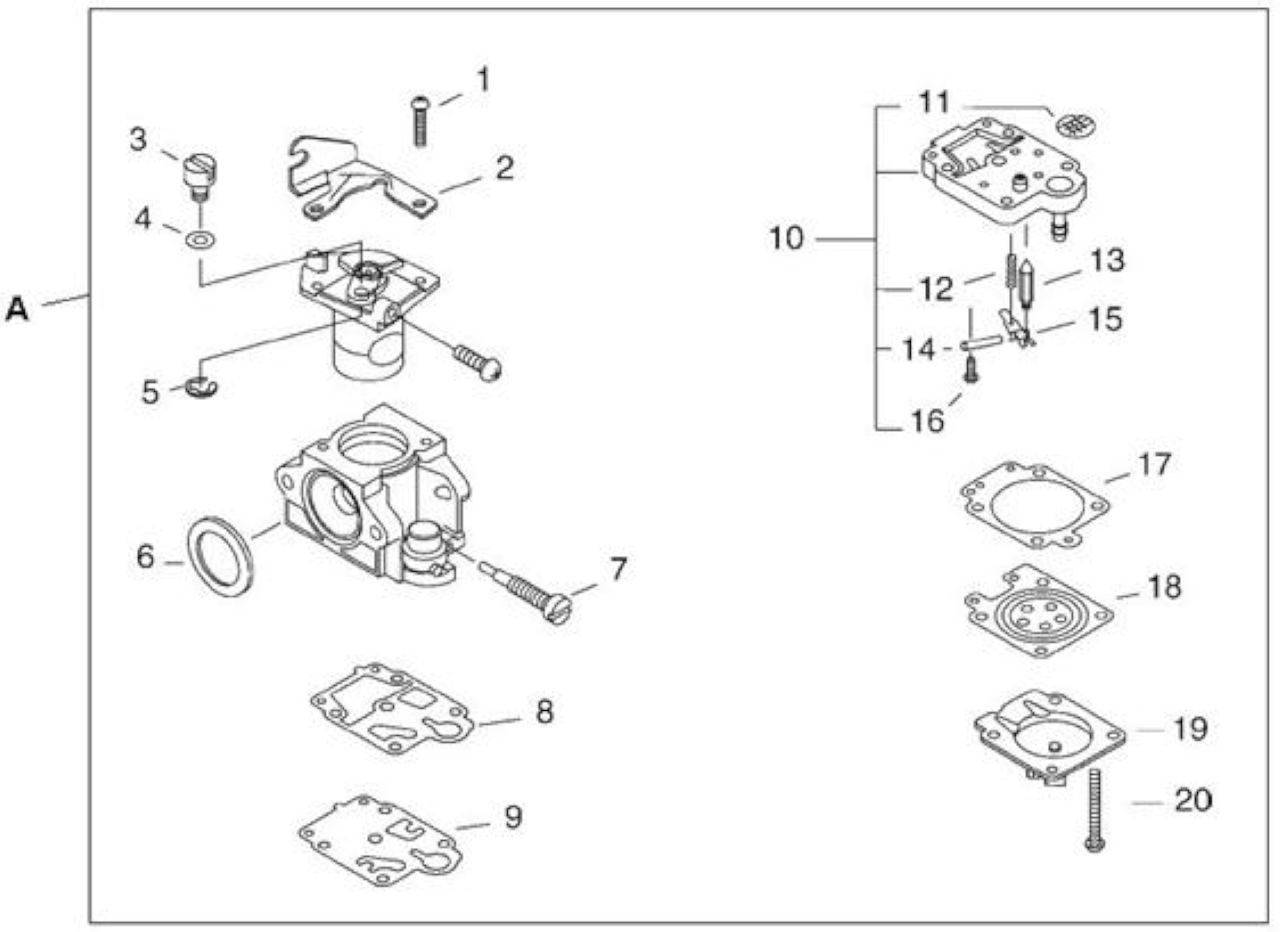

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001860	CARBURATORE	1
1	ECR12311440630	VITE SUPPORTO	2
2	ECRP003000180	LEVA CAVO	1
3	ECR12317245130	PERNO CARBURATORE	1
4	ECR12314954230	RONDELLA	1
5	ECR12317307930	FERMO CE	1
6	ECR12314312110	GUARNIZIONE AD ANELLO	1
7	ECRP003001130	NEEDLE, HIGH SPEED	1
8	ECRP003000100	GUARNIZIONE MEMBRANA	1
9	ECR12311240630	MEMBRANA POMPANTE	1
10	ECRP003001490	CORPO POMPA COMPLETO	1
11	ECR12312610631	FILTRO CARBURATORE	1
12	ECR12312205560	MOLLA BILANCIERE	1
13	ECR12313719830	SPILLO CARBURATORE	1
14	ECR12313803930	SPINOTTO	1
15	ECR12312303930	BILANCIERE	1
16	ECR12313905560	VITE BILANCIERE	1
17	ECR12314027230	GUARNIZIONE MEMBRANA	1
18	ECRP003001850	MEMBRANA CON DISCO	1
19	ECRP003001500	COPERCHIO MEMBRANA POMPANTE	1
20	ECR12314444330	VITE COPERCHIO	4
