Motore, Carter Basamento Bobina, Volano Frizione, Campana

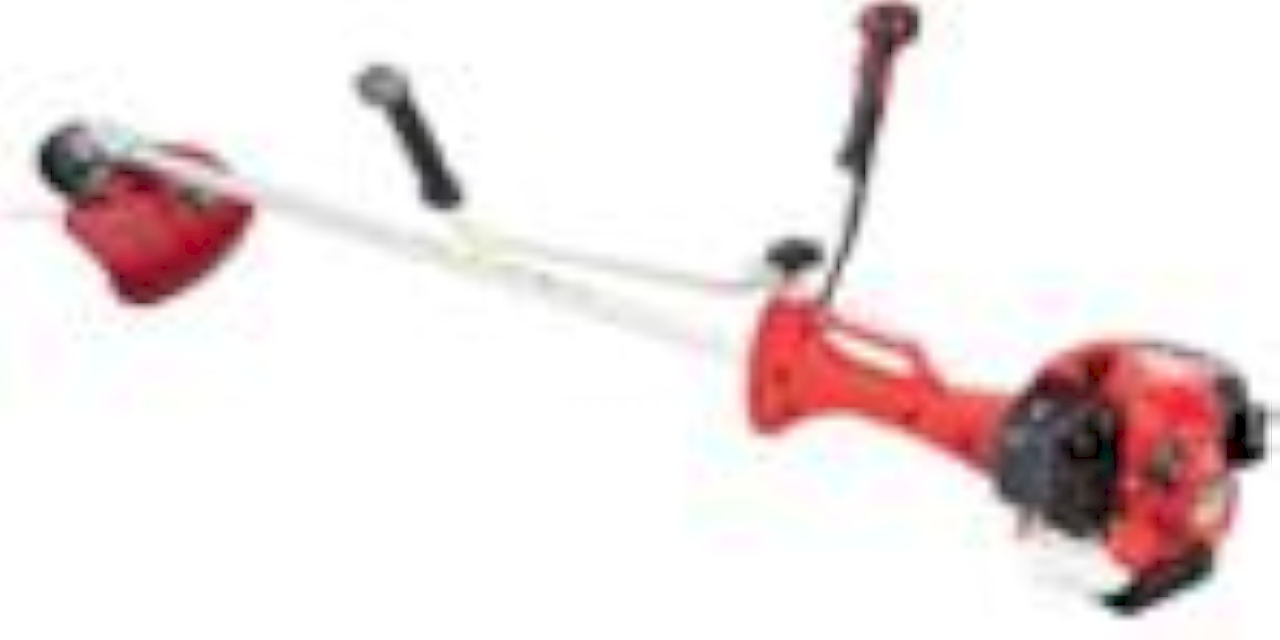

Informazioni tecniche
CILINDRATA	41,5
POTENZA	1,8 (2,4)
SERBATOIO MIX	800
DIMENSIONE	1.852 X 700 X 620
PESO	8,7

Friltro aria, Carburatore Carburatore

Serbatoio Marmitta Avviamento

Coppia conica, Parasassi Impugnatura U, Aste Impugnatura acceleratore Cinghiaggio

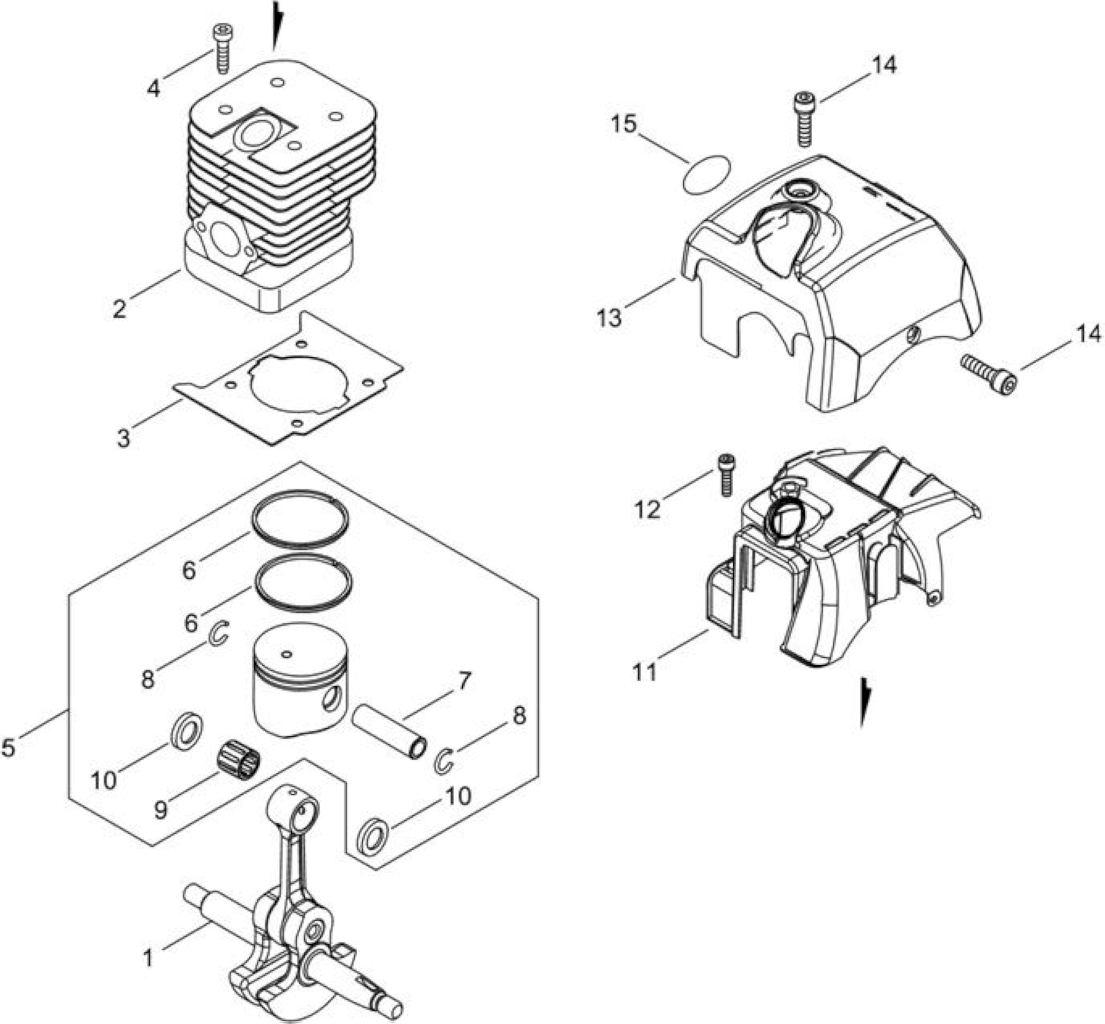

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA011001230	ALBERO MOTORE	1
2	ECRA130002070	CILINDRO X SRM420ES/L/SDKT410TS	1
3	ECRV100000760	GUARNIZIONE CILINDRO	1
4	ECRV805000210	BULLONE TORX 5X20	4
5	ECRP021041390	KIT PISTONE X SRM420ES/L/SDKT410TS	1
6	ECRA101000160	FASCIA ELASTICA	2
7	ECRV608000000	SPINOTTO PISTONE	1
8	ECRV580000010	FERMO SPINOTTO	2
9	ECR10001219830	CUSCINETTO DI BIELLA	1
10	ECR10001417330	DISTANZIALE SPINOTTO	2
11	ECRA160002620	COPERCHIO CILINDRO	1
12	ECRV835000000	BOLT, TORX 5	1
13	ECRA160002721	*VEDI ECRA160002722 *	1
14	ECRV835000000	BOLT, TORX 5	2
15	ECRX562000020		1

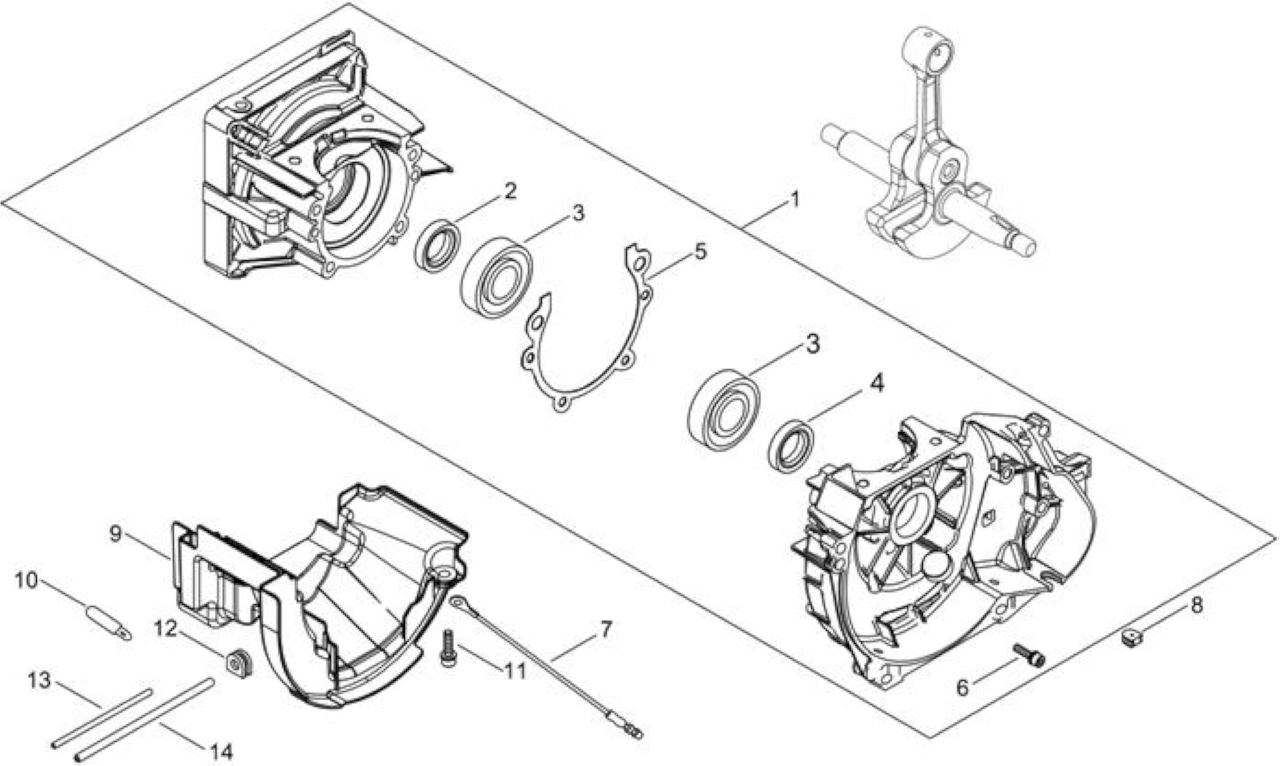

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100002630		1
2	ECRV505000020	PARAOLIO	1
3	ECR90088836201	*VEDI ECR9403536201 *	2
4	ECR10021305530	PARAOLIO	1
5	ECRV102000250	GUARNIZIONE CARTER MOTORE	1
6	ECRV805000290	BULLONE TORX 5	4
7	ECRV485002570		1
8	ECR15611407320	GUIDA IN GOMMA	1
9	ECRA209000740	PIASTRA ISOLATORE	1
10	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
11	ECRV835000000	BOLT, TORX 5	2
12	ECR15611004920	GUIDA IN GOMMA	1
13	ECRV471004041	TUBETTO	1
14	ECRV475007610	TUBETTO	1

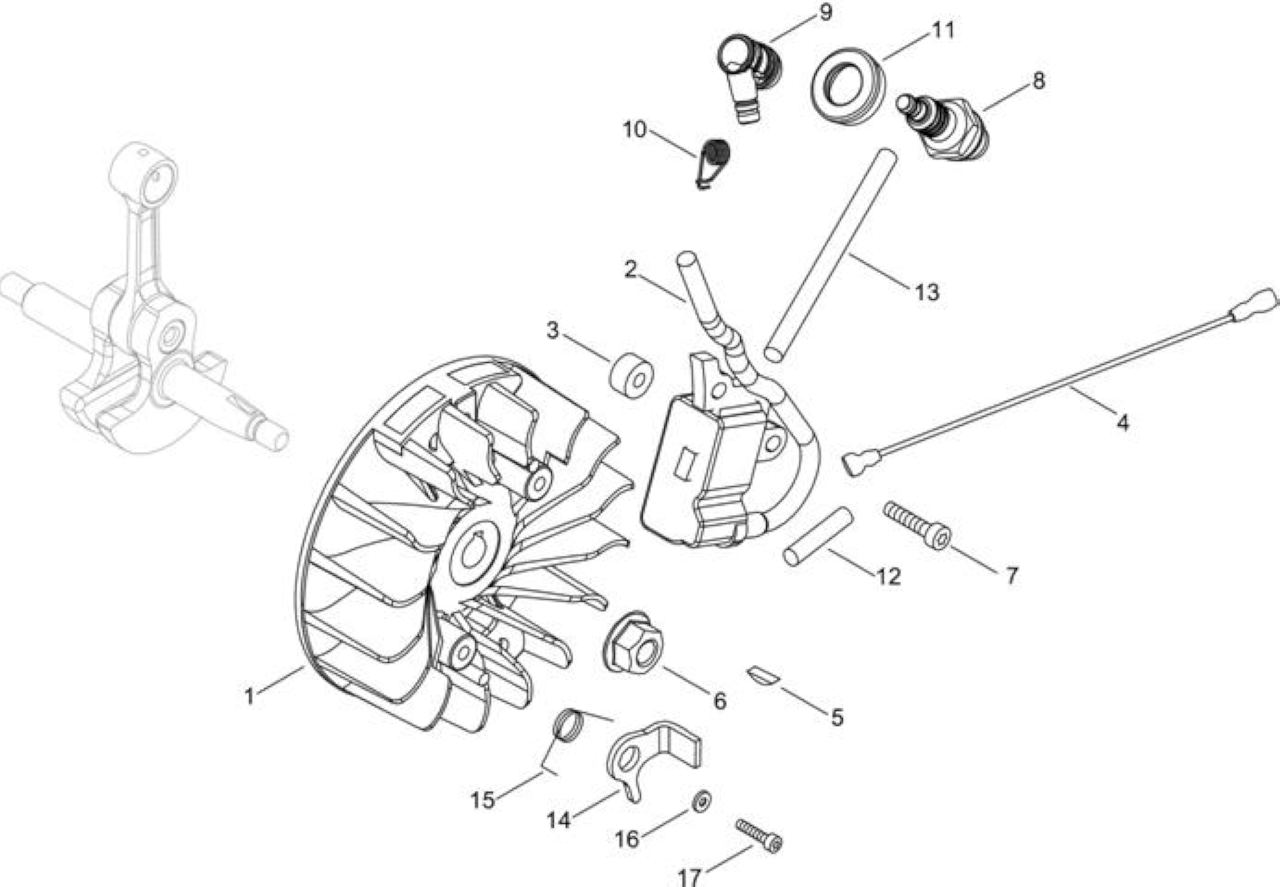

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409001210	*VEDI ECRP200001380 *	1
2	ECRA411001371	MODULO ACCENSIONE *A411001372	1
3	ECRV353000630	COLLARINO 5	2
4	ECRV485002331	CAVO MASSA	1
5	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
6	ECR9210508000	DADO	1
7	ECRV805000150	BULLONE TORX 5	2
8		BPMR8Y	1
9	ECRA427000060	CAPPUCCIO CANDELA	1
10	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
11	ECRA429000090	COPERTURA CAPPUCCIO	1
12	ECRV475007540	TUBETTO	1
13	ECRV475007550	TUBETTO	1
14	ECRA514000280	GANCIO AVVIAMENTO	2
15	ECRV452001471	MOLLA DI TORSIONE	2
16	ECR17724704630	SPESSORE	2
17	ECRV805000140	BULLONE TORX 5	2

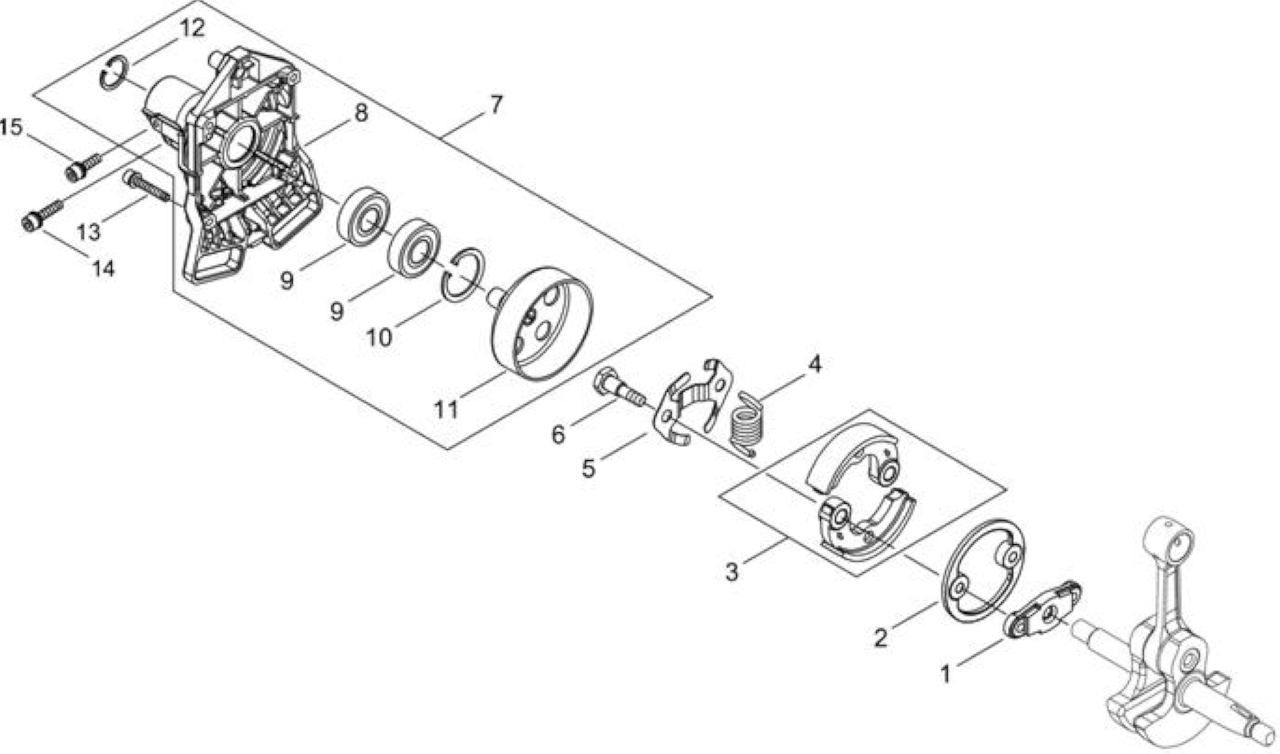

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA552000390	CENTRO FRIZIONE	1
2	ECRV376001980	SPESSORE	1
3	ECRP100000080		1
4	ECRA566000230	MOLLA FRIZIONE	1
5	ECRV453000230	MOLLA PIATTA	1
6	ECRA557000190	BULLONE FRIZIONE	2
7	ECRP100006110		1
8	ECRA570000291	CARTER FRIZIONE	1
9	ECR9401846001	CUSCINETTO	2
10	ECR90070200028	FERMO CR28	1
11	ECRA556001540	CAMPANA FRIZIONE	1
12	ECR90070100012	FERMO CS12	1
13	ECRV805000170	BULLONE TORX 5 -SILVER-	4
14	ECRV805000160	BULLONE TORX 5	1
15	ECRV805000130	BULLONE, TORX 5	1

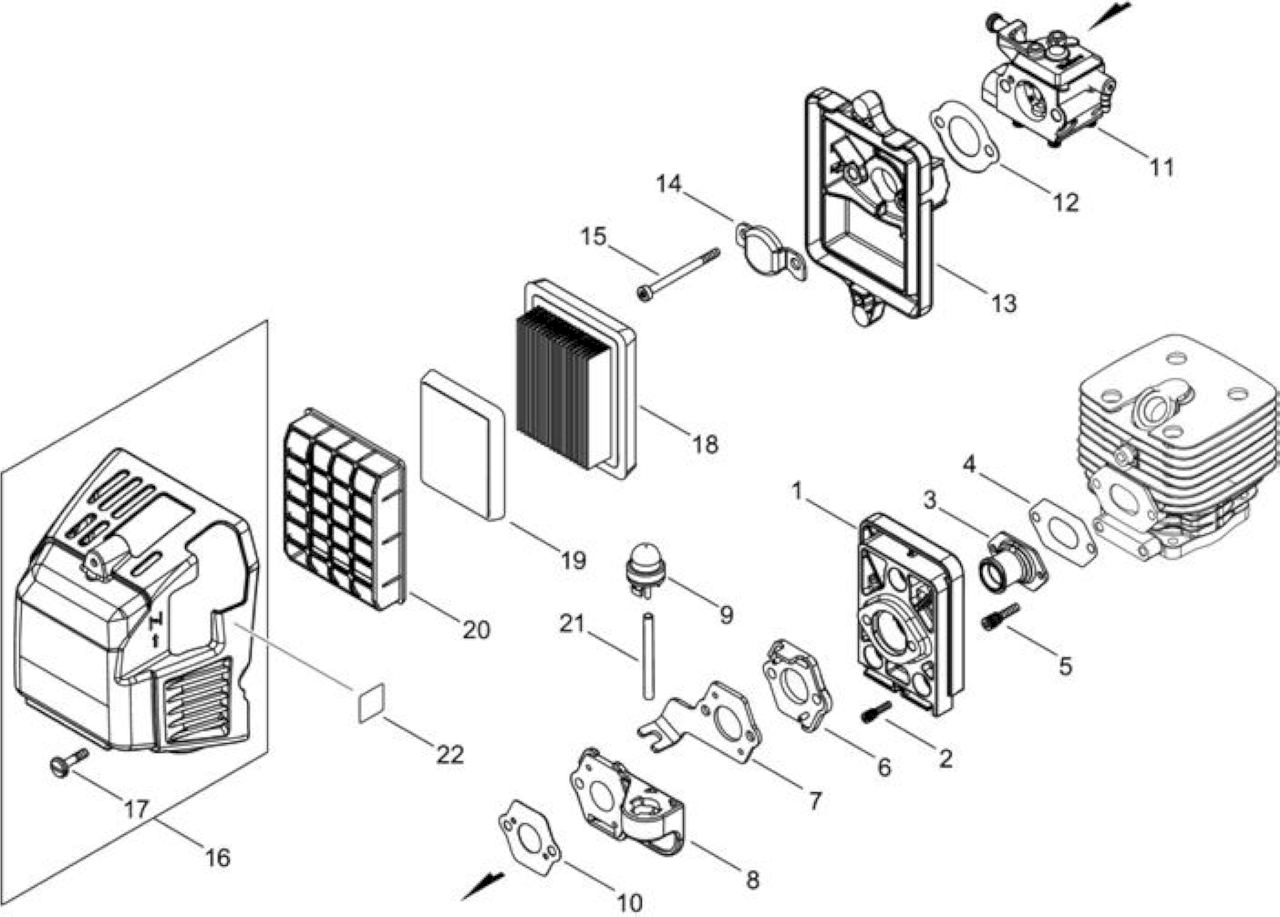

Rif.	Articolo	Descrizione Q.tà		Nota
1	ECRA200000990	ISOLATORE 1
2	ECRV835000030	BULLONE TORX 5 3
3	ECRA202000251	COLLETTORE ASPIRAZIONE 1
4	ECRV103001620	GUARNIZIONE 1 ISOL-CARBURATORE
5	ECRV835000010	2
6	ECRA209000720	PIASTRA ISOLATORE 1
7	ECRC487000410	SUPPORTO CAVO 1
8	ECRA209000730	PIASTRA ISOLATORE 1
9	ECR12318139130	PRIMER - ARANCIONE 1 -
10	ECRV103001610	GUARNIZIONE 1 ISOL-CARBURATORE
11	ECRA021004610	CARBURATORE COMPL.WT-1170 1
12	ECRV103000471	GUARNIZIONE ISOL-CARBURATORE	1
13	ECRP021042880	CORPO FILTRO ARIA	1
14	ECRA244000290	PIASTRINA	1
15	ECRV805000100	BOLT, TORX 5	2
16	ECRP100002620	KIT COPERCHIO FILTRO ARIA -NERO-	1
17	ECRV253000100	SCREW,5	2
18	ECRA226000361	ELEMENTO FILTRO ARIA	1
19	ECRA226001740	PRE-FILTRO	1
20	ECRA227000040	PIASTRA	1
21	ECRV471004051		1
22	ECRX524001901		1

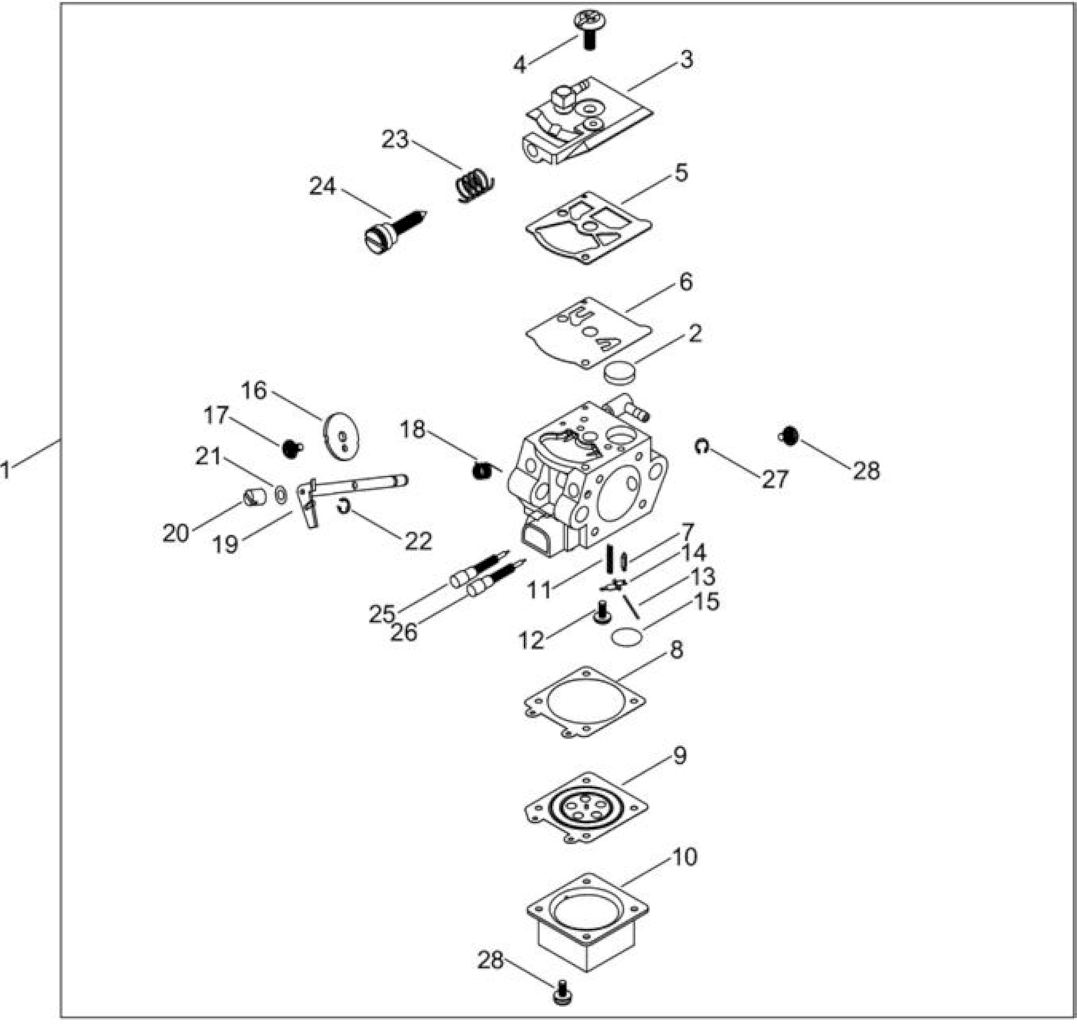

Rif. Articolo Descrizione Q.tà Nota

1 ECRA021004610 CARBURATORE COMPL.WT-1170 1
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003003930	COPERCHIO POMPANTE	1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12312515030	GUARNIZIONE MEMBRANA	1
6	ECRP003006270	MEMBRANA	1
7	ECR12313719830	SPILLO CARBURATORE	1
8	ECR12314003930	GUARNIZIONE MEMBRANA	1
9	ECRP003001850	MEMBRANA CON DISCO	1
10	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
11	ECR12312203660	MOLLA BILANCIERE	1
12	ECR12313903930	VITE BILANCIERE	1
13	ECR12313803930	SPINOTTO	1
14	ECR12312303930	BILANCIERE	1
15	ECR12314610631	PASTIGLIA CARBURATORE	1
16	ECR12311605960	FARFALLA ACCELERATORE	1
17	ECRP003002380	SCREW	1
18	ECR12311347530	MOLLA DI RITORNO	1
19	ECRP003005020	ALBERINO ACCELERATORE	1
20	ECRP003005460	VITE	1
21	ECR12314954230	RONDELLA	1
22	ECR12317307930	FERMO CE	1
23	ECR12313304260	MOLLA REGISTRO MINIMO	1
24	ECR12313404260	VITE REGISTRO MINIMO	1
25	ECRP003004460	VITE REGOLAZIONE	1
26	ECRP003002270	SPILLO	1
27	ECR12312703930	FERMO	1
28	ECR12313002960	VITE COPERCHIO MEMBRANA	5

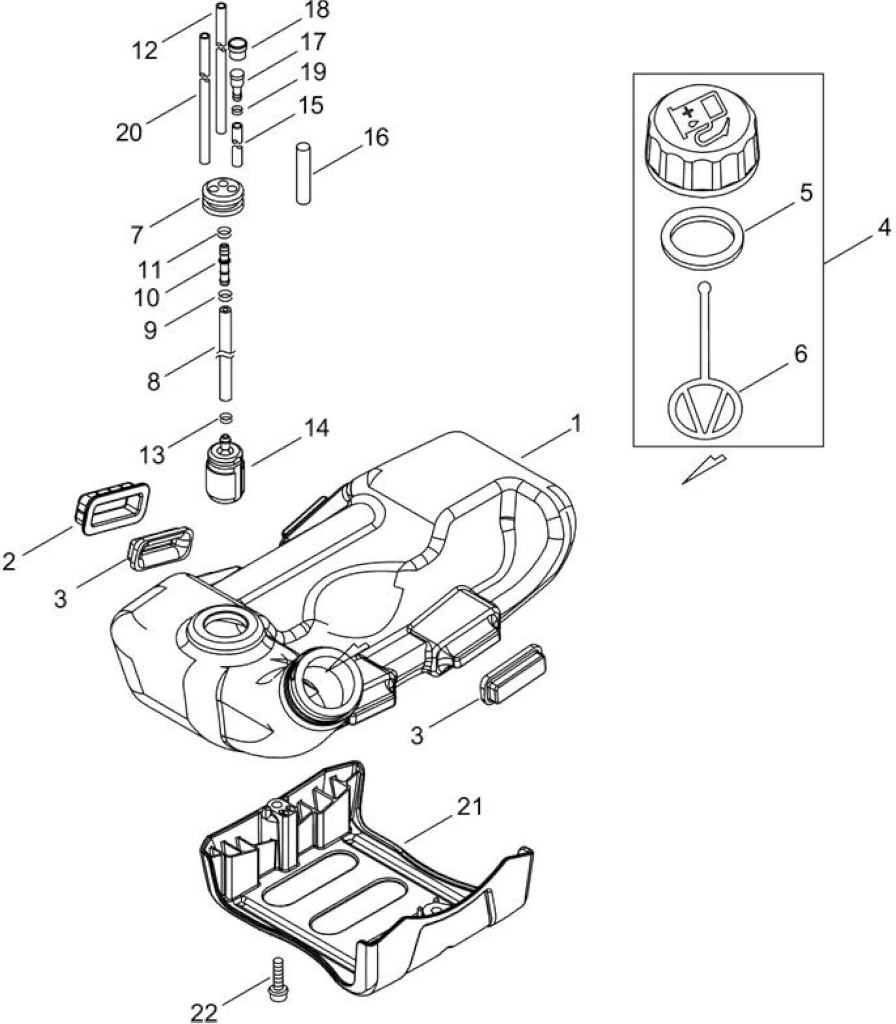

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA350002021	SERBATOIO MISCELA	1
2	ECRV423000090	SUPPORTO AMMORTIZZATORE	2
3	ECR13192061830	AMMORTIZZATORE SERBATOIO	4
4	ECRP021035681	TAPPO MISCELA	1
5	ECRV107000190	GUARNIZIONE TAPPO MISCELA	1
6	ECRA365000060	MISCELATORE	1
7	ECR13211555931	GOMMINO SERBATOIO BENZINA	1
8	ECRV471002311	TUBETTO	1
9	ECRV490001240	CLIP	1
10	ECRV186000510	RACCORDO TUBO MISCELA	1
11	ECR13011100530	FERMO	1
12	ECRV470000841	TUBETTO MISCELA	1
13	ECRV490001240	CLIP	1
14	ECRA369000001	FILTRO MISCELA	1
15	ECR13011016430	PIPE, IMPULSE	1
16	ECRV475007610	TUBETTO	1
17	ECR13130056431	VALVOLA SFIATO	1
18	ECR13132840630	VALVOLA ASPIRAZIONE	1
19	ECRV490001240	CLIP	1
20	ECRV471003950	TUBETTO	1
21	ECRA175000331	SUPPORTO SERBATOIO MISCELA	1
22	ECRV835000000	BOLT, TORX 5	2

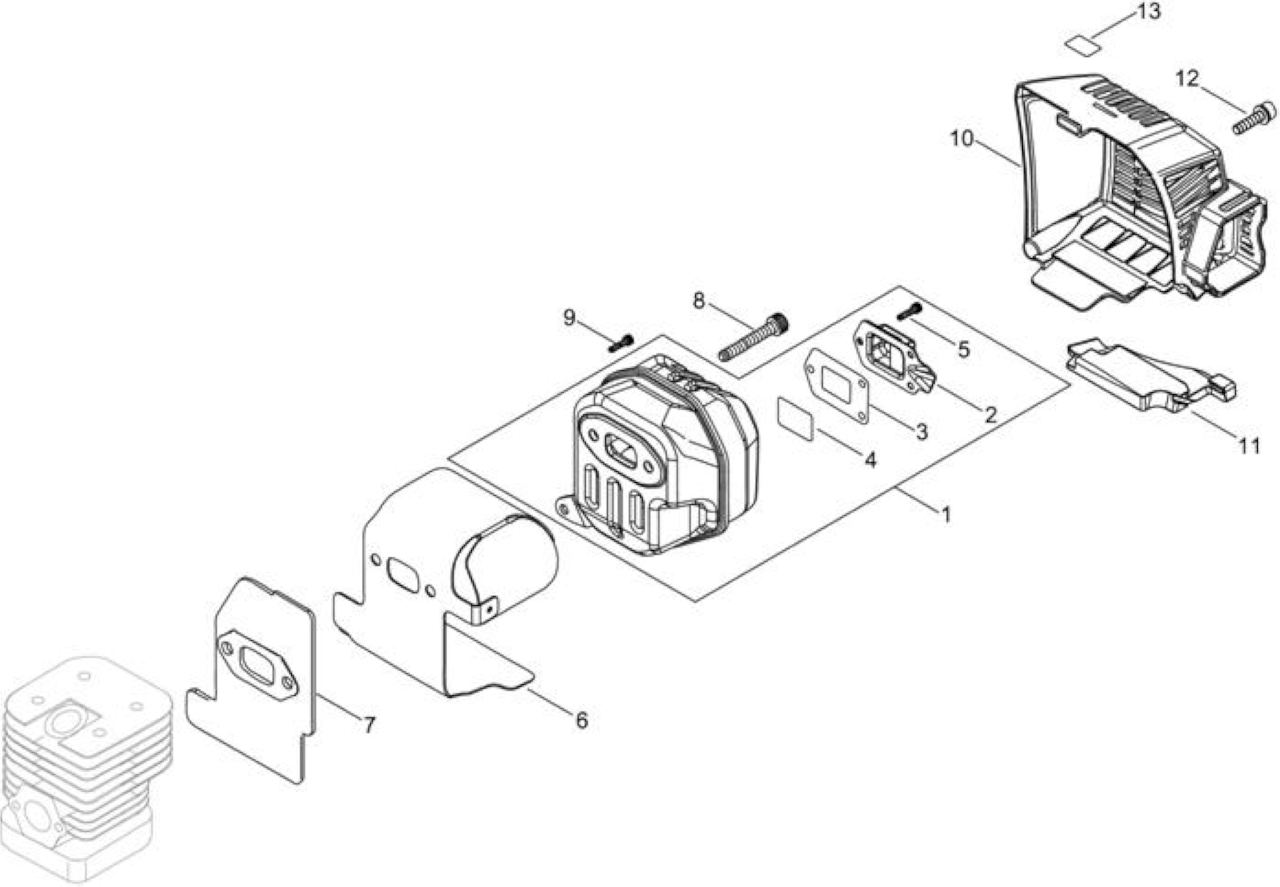

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100000070		1
2	ECRA313001910	GUIDA SCARICO	1
3	ECRV104002040	GUARNIZIONE SCARICO	1
4	ECR14586240630	RETINA MARMITTA	1
5	ECRV804000030	BULLONE 4X8	3
6	ECRV104002020	GUARNIZIONE SCARICO	1
7	ECRV104002030	GUARNIZIONE SCARICO	1
8	ECRV806000050	BULLONE TORX 6	2
9	ECRV805000250	BULLONE TORX 5	1
10	ECRA320001000	COPERCHIO MARMITTA -NERO- *T.I.17-616	1
11	ECRV541000540	TENUTA	1
12	ECRV805000260	BOLT, TORX 5	2
13	ECRX505002310	ETICHETTA	1

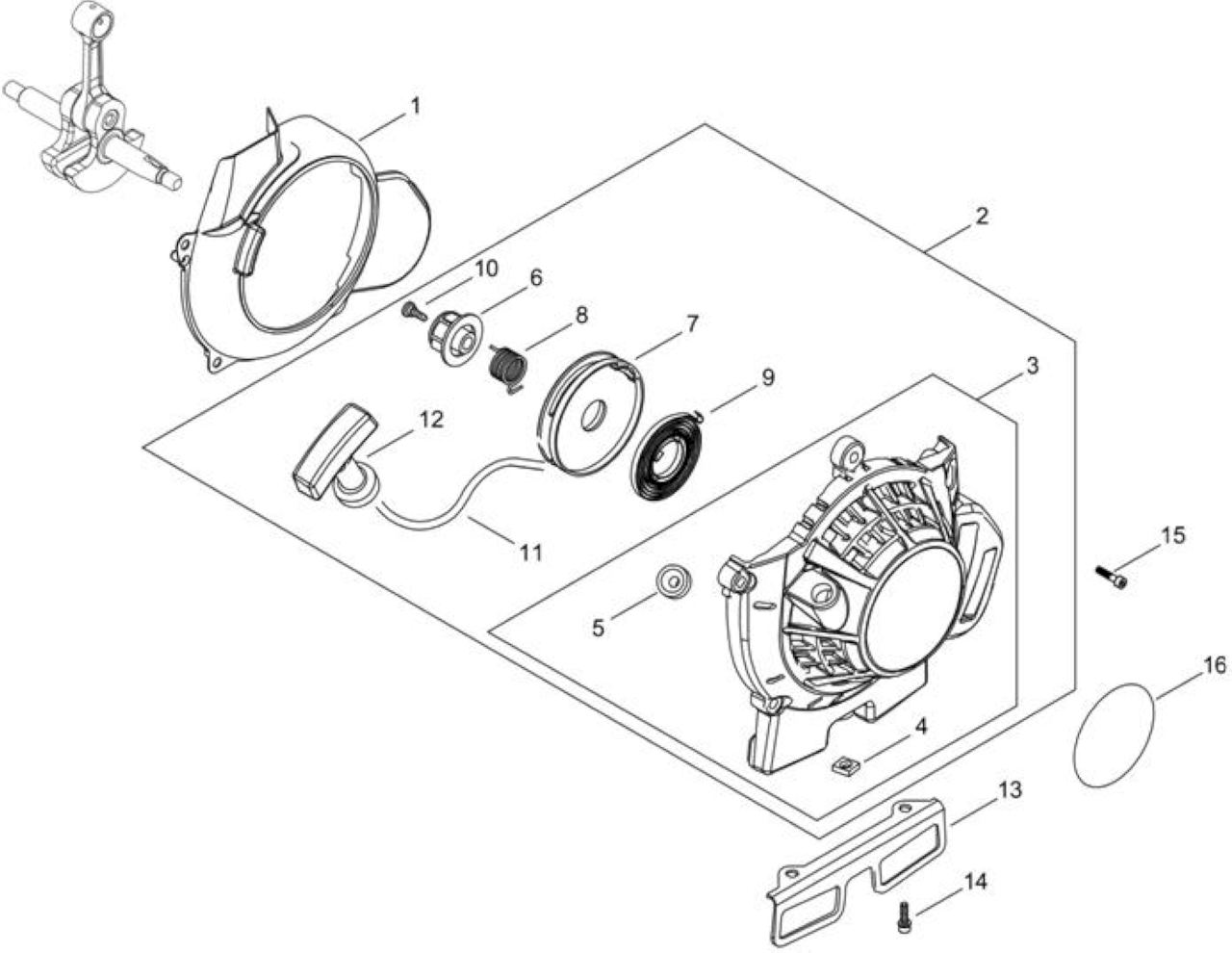

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA172002240	CARTER VENTOLA	1
2	ECRA051002710	AVVIAMENTO COMPLETO X SDKT410TS	1
3	ECRP022038980	CARTER AVVIAMENTO	1
4	ECR90056500005	DADO N.5	1
5	ECRP022045770	GUIDA FUNE	1
6	ECRP022033830	INNESTO AVVIAMENTO	1
7	ECRP022023140	PULEGGIA AVVIAMENTO	1
8	ECRP022023120	MOLLA	1
9	ECRP022004680	MOLLA AVVIAMENTO	1
10	ECRP022023110	VITE	1
12	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
13	ECRA393000300	SUPPORTO SERBATOIO MISCELA	1
14	ECRV805000150	BULLONE TORX 5	2
15	ECRV835000030	BULLONE TORX 5	4
16	ECRX562000040		1

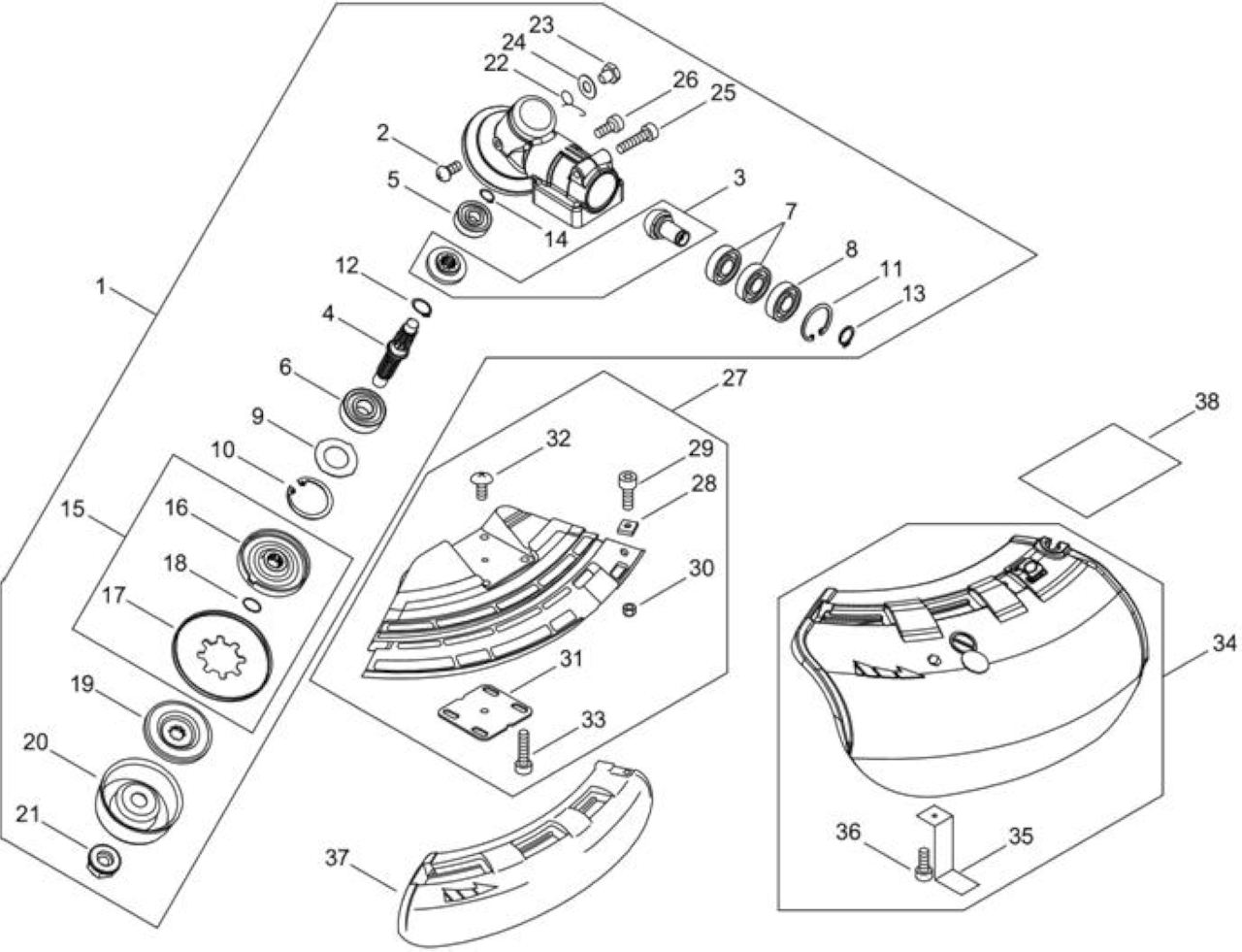

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021043970	TESTINA COMPLETA HIGH TORQUE 28	1
2	ECR90022004006	VITE SR 4X06	1
3	ECRV000000190	COPPIA CONICA COMPLETA	1
4	ECRC534000940	ALBERINO COPPIA CONICA	1
5	ECR90081000629	CUSCINETTO BB 629	1
6	ECR90081206302	CUSCINETTO	1
7	ECR90080006001	CUSCINETTO BB6001	2
8	ECR90080306001	CUSCINETTO BB6001	1
9	ECRV313000090	RONDELLA, 10	1
10	ECR90070200042	ANELLO	1
11	ECR90070200028	FERMO CR28	1
12	ECR90070600012	FERMO WR12	1
13	ECR90070100012	FERMO CS12	1
14	ECR90070100009	CIRCLIP 9	1
15	ECRC535000920	PIASTRINA PORTADISCO COMPLETA	1
16	ECRC535000930		1
17	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
18	ECR90072000012	ANELLO GOMMA P-12	1
19	ECR61031452130	PIASTRA FERMA DISCO	1
20	ECR69922956830	SOTTOCOPPA FISSA	1
21	ECR61032052130	DADO TESTINA	1
22	ECRV452001310	MOLLA	1
23	ECR61043450031	TAPPO TESTINA	1
24	ECR90060350008	RONDELLA	1
25	ECRV806000100	BULLONE	1
26	ECRV805000130	BULLONE, TORX 5	1
27	ECRP021050820	SUPPORTO SALVAGAMBE (NERO)	1
28	ECR90056500005	DADO N.5	1
29	ECRV805000170	BULLONE TORX 5 -SILVER-	1
30	ECR90056200005	*VEDI ECR90056000005 *	1
31	ECRC552000200	PIASTRINA	1
32	ECR9131604010	VITE	1
33	ECRV805000260	BOLT, TORX 5	4
34	ECRP021048940	SALVAGAMBE COMPLETO *P021048941	1
35	ECRC554000001	*VEDI ECRC554000002 *	1
36	ECRV805000150	BULLONE TORX 5	1
37	ECRC550000541	PROTEZIONE SALVAGAMBE (NERO)	1
38	ECRX530000570	ETICHETTA	1

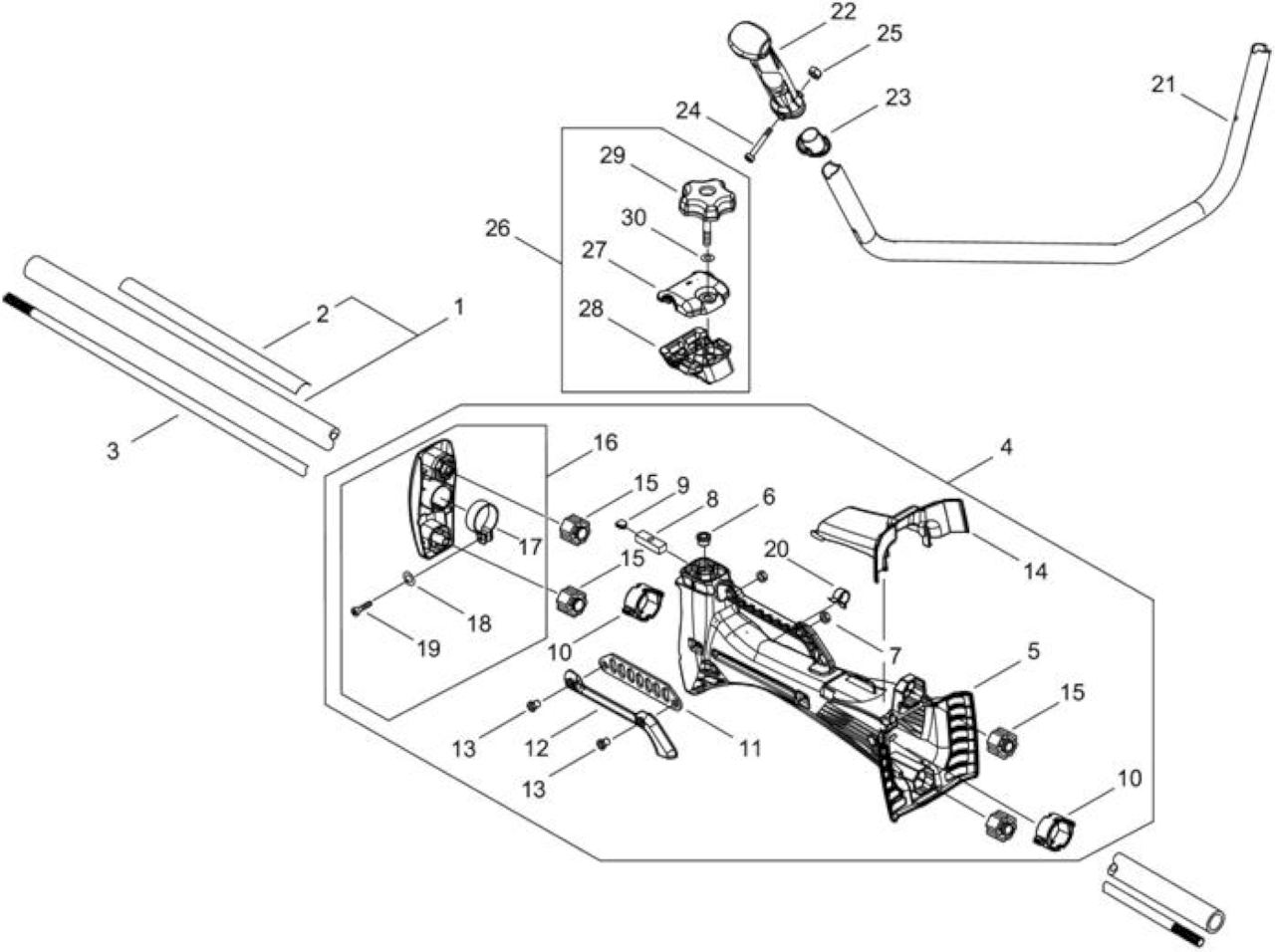

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021047220	TUBO TRASMISSIONE	1
2	ECR89061743130	ETICHETTA	1
3	ECR61001149931	ASTA TRASMISSIONE	1
4	ECRP100006280		1
5	ECRC415000182	*VEDI ECRP200001050 *	1
6	ECRV355000751	COLLARINO 8	1
7	ECRV263000020	DADO 5	2
8	ECRV265000630		1
9	ECR10153828230	TAPPO CARTER	1
10	ECRC427000050	FERMO IMPUGNATURA	2
11	ECRV150003590	PIASTRA	1
12	ECRC648000040	SUPPORTO	1
13	ECRV805000150	BULLONE TORX 5	2
14	ECRC480000150	COPERCHIO IMPUGNATURA	1
15	ECRV420004100	AMMORTIZZATORE	4
16	ECRP200000590	FERMO IMPUGNATURA *T.I.18-655	1
17	ECRV495003660		1
18	ECR90060300006	RONDELLA PIANA M6	1
19	ECRV806000010	BOLT, TORX 6	1
20	ECRV490001220	COPERCHIO IMPUGNATURA	1
21	ECRC400001440	IMPUGNATURA ANTERIORE *T.I.15-574 *C400001441	1
22	ECRC403000810	IMPUGNATURA IN GOMMA *T.I.15-574	1
23	ECRC441000000	SUPPORTO	1
24	ECRV805000070	BULLONE TORX 5	1
25	ECR90056250005	*VEDI ECR90056000005 *	1
26	ECRP100006150	SET FERMO IMPUGNATURA *T.I.20-685	1
27	ECRC423000960	*VEDI ECRP100006150 *	1
28	ECRC423000970	FERMO IMPUGNATURA *P100006150	1
29	ECRV299000110	POMELLO	1
30	ECR17504903920	RONDELLA FRIZIONE *T.I.09-423	1

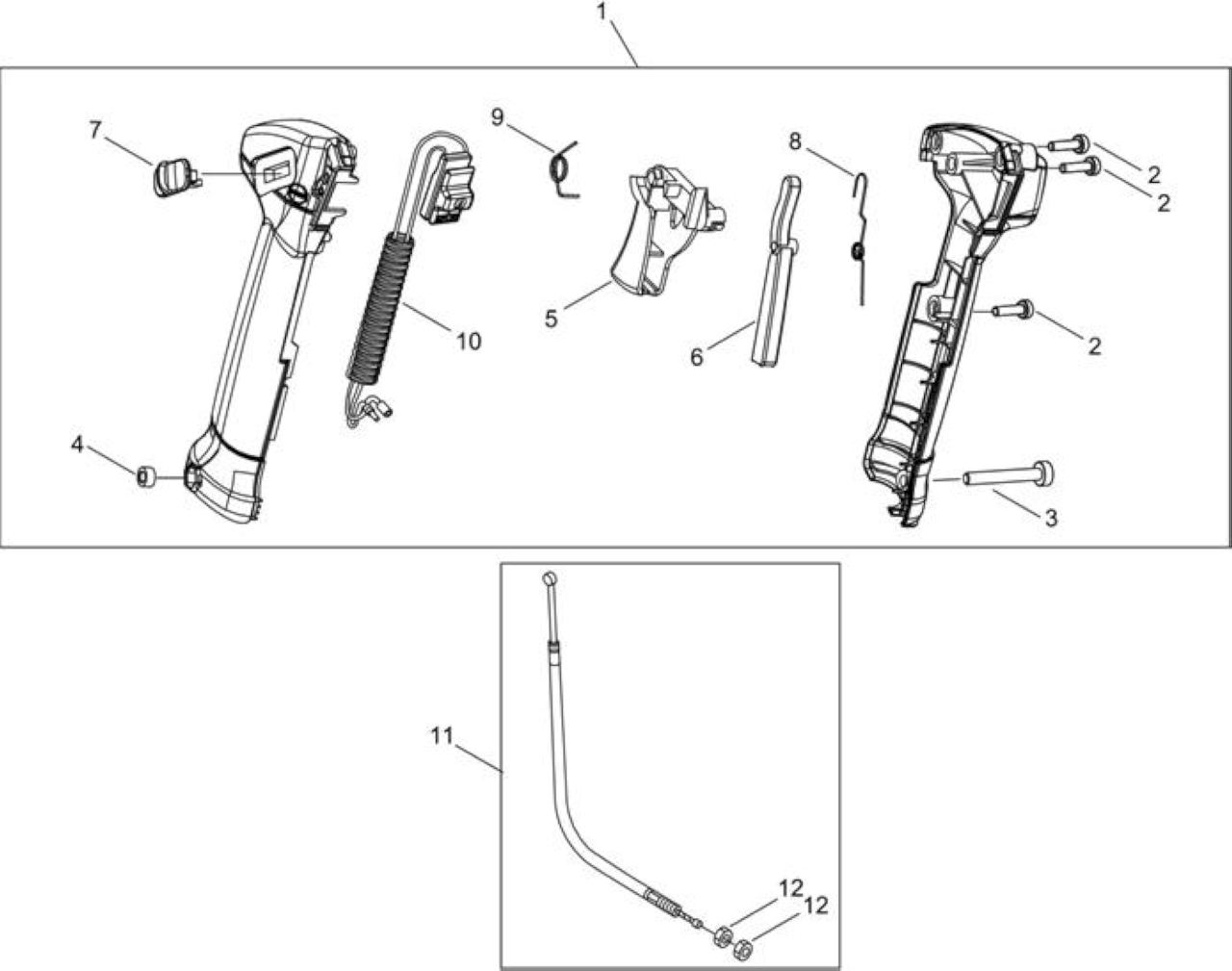

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100007810	IMPUGNATURA ACCELERATORE COMPL.	1
2	ECRV804000010	BULLONE TORX 4	3
3	ECRV805000060	BOLT, TORX 5	1
4	ECR90050000005	DADO N05	1
5	ECRC450000890	GRILLETTO ACCELERATORE	1
6	ECRC460000540	FERMO ACCELLERATORE	1
7	ECRC463000050	POMELLO	1
8	ECRV452001540	MOLLA FERMO ACCELERATORE*T.I.15-574	1
9	ECRV452000060	MOLLA FERMO ACCELERATORE*T.I.15-574	1
10	ECRP021042891	INTERRUTTORE COMPLETO	1
11	ECRV430004690	CAVO ACCELERATORE	1
12	ECR90050200006	DADO 3N06	2

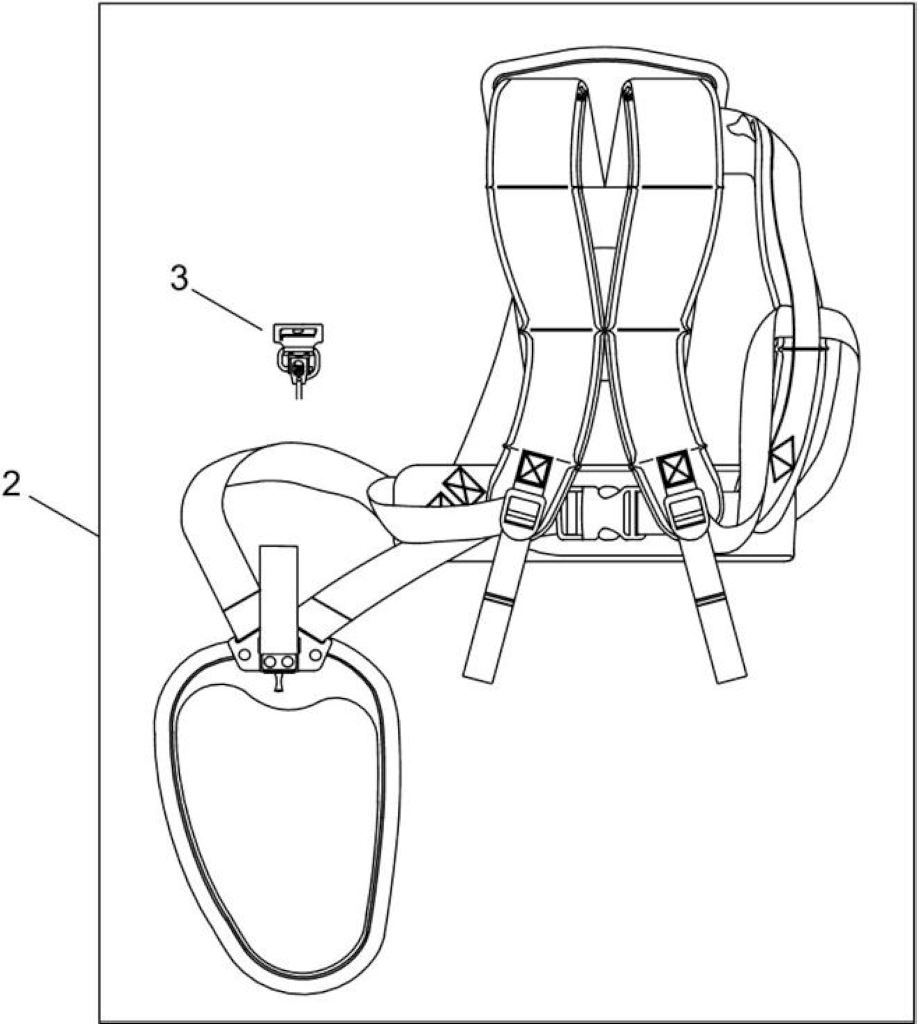

Rif. Articolo Descrizione Q.tà Nota

3 ECRP021042910 GANCIO COMPLETO 1
