Cilindro, Marmitta Basamento motore , Carter

Pistone, Albero motore, Frizione Bobina, Volano

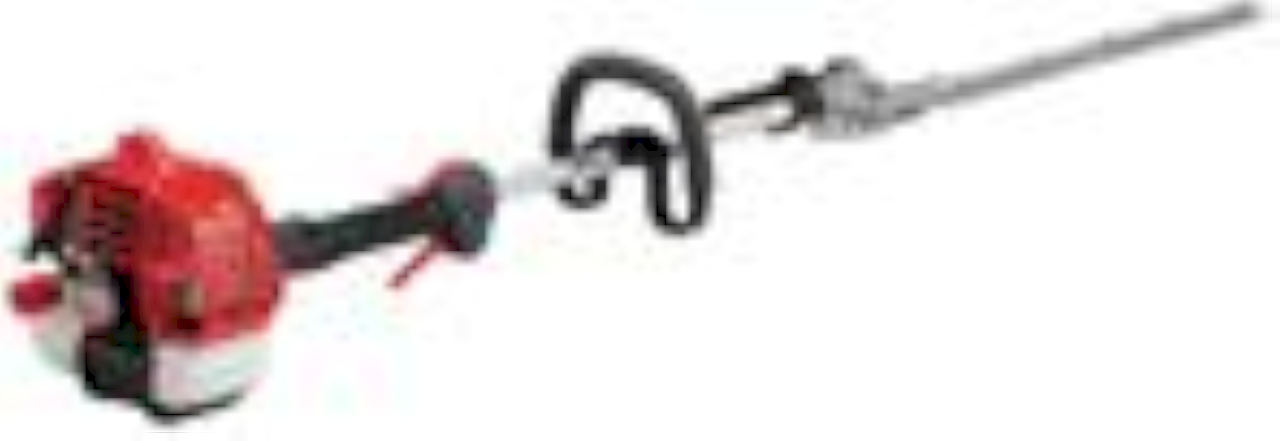

Informazioni tecniche
CILINDRATA	23,9
POTENZA	0,78 (1,06)
SERBATOIO MIX	690
LUNGHEZZA TOT. ASTA	1664
LUNGHEZZA LAMA	504
PESO	6

Avviamento Filtro aria

Carburatore Serbatoio

Scatola ingranaggi Lame

Aste, Impugnatura Impugnatura acceleratore

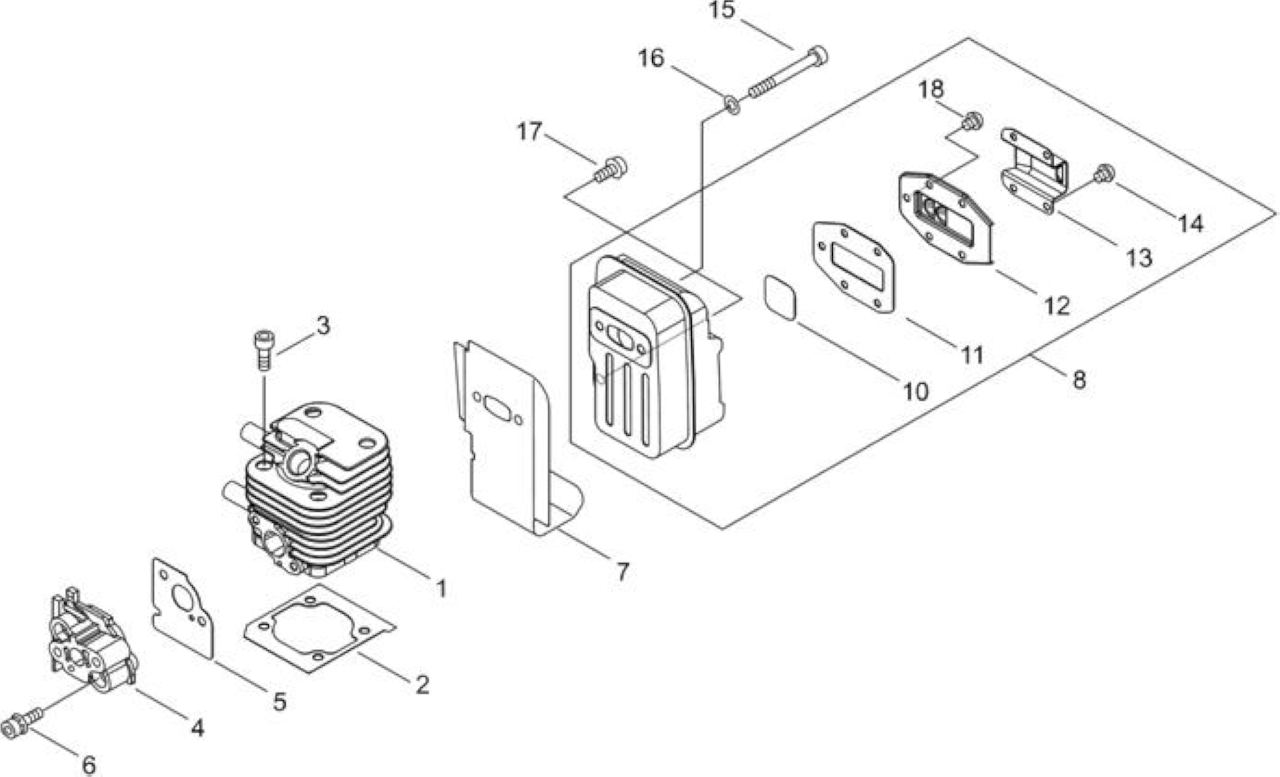

1	ECRA130001710	CILINDRO	1
2	ECRV100000610	GUARNIZIONE CILINDRO	1
3	ECR90010505016	BULLONE BRUGOLA 5X16	4
4	ECRA200000910	ISOLATORE	1
5	ECRV103000660		1
6	ECR90016205030	BULLONE BRUGOLA 5X30	2
7	ECRV104002200	GUARNIZIONE SCARICO	1
8	ECRP021037641	MARMITTA COMPLETA	1
10	ECRA310000170	SCREEN	1
11	ECRV104001100		1
12	ECRA313001660	GUIDE, EXHAUST	1
13	ECRA313001230	PIASTRINA	1
14	ECR90028304008	SCREW 4*8	4
18	ECR90028304008	SCREW 4*8	1
15	ECR9110905055	BULLONE	2
16	ECR90060400005	WASHER 5 SUS	2
17	ECR90010605012	BULLONE BRUGOLA 5X12	1

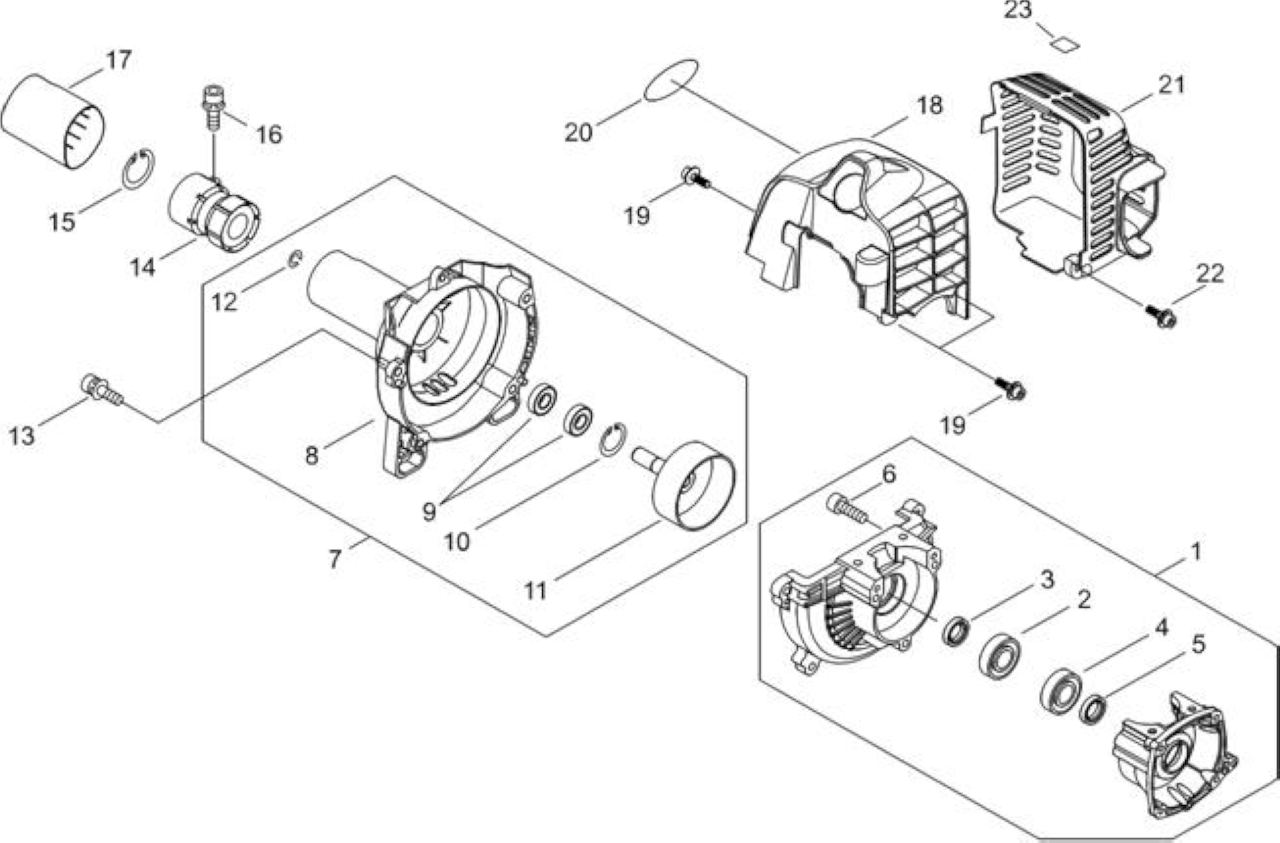

1	ECRP021047530		1
2	ECR90080036001	CUSCINETTO BB6001/C3	1
3	ECRV505000080	PARAOLIO	1
4	ECR90080036001	CUSCINETTO BB6001/C3	1
5	ECRV505000070	PARAOLIO	1
6	ECR90010505025	BULLONE BRUGOLA 5X25	3
7	ECRP021035702	CARTER VENTOLA COMPLETO	1
8	ECRA172001700	CARTER FRIZIONE	1
9	ECR90080206000	CUSCINETTO BB6000	2
10	ECR90070200026	FERMO CR26	1
11	ECRA556001300		1
12	ECR90070100010	FERMO CS10	1
13	ECR90016205018	BULLONE BRUGOLA 5X18	2
14	ECRA575000470	AMMORTIZZATORE	1
15	ECR90070200040	FERMO CR40	1
16	ECR9112205022	BULLONE	1
17	ECRA413000000		1
18	ECRA160002280	CARTER CILINDRO	1
19	ECRV202000200	BULLONE	3
20	ECRX504007710		1
21	ECRA320000870	CARTER MARMITTA	1
22	ECRV202000200	BULLONE	1
23	ECRX505007710		1

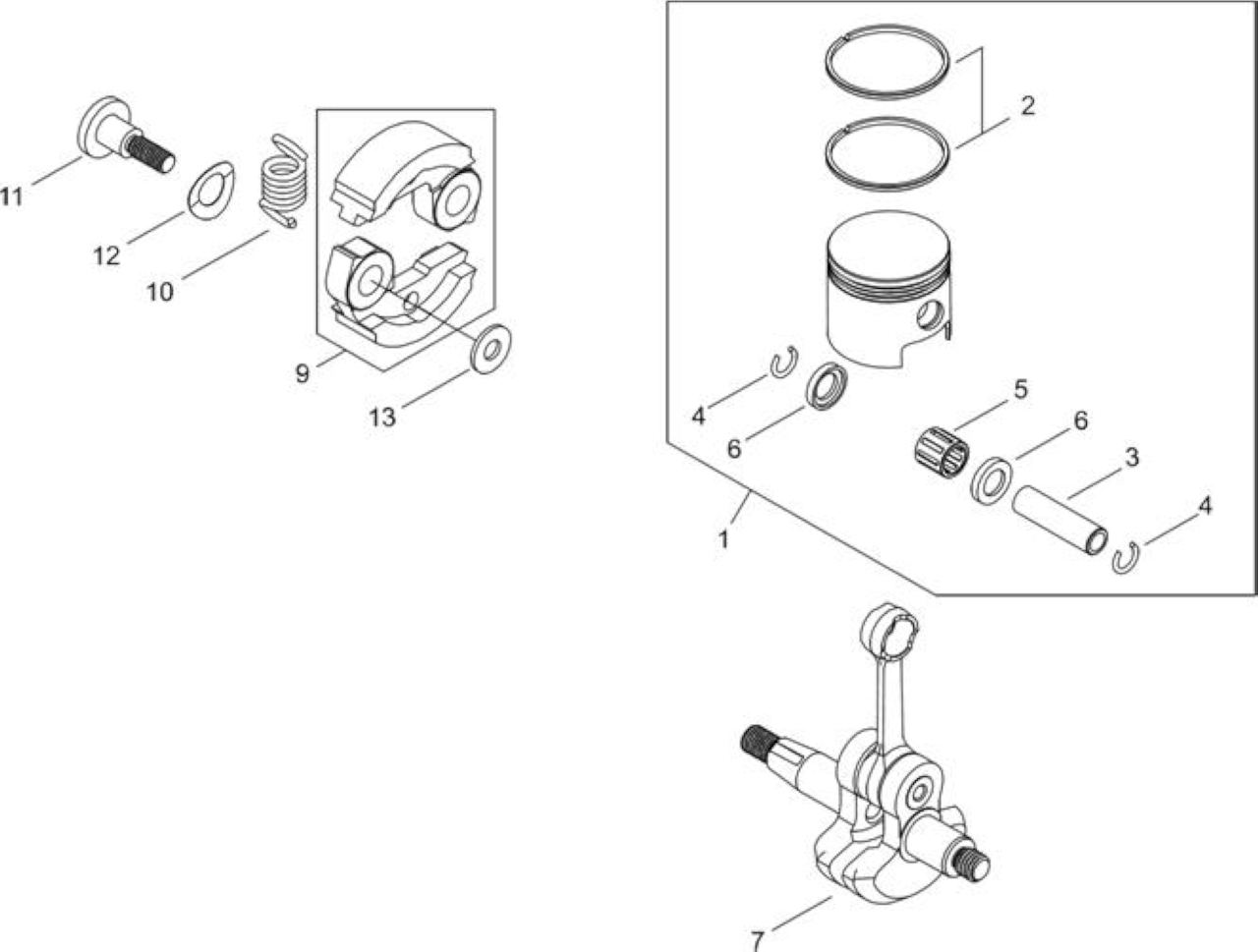

1	ECRP021047540	*VEDI ECRP021035672 *	1
2	ECRA101000290		2
3	ECRV606000000	SPINOTTO PISTONE	1
4	ECR10001504630	FERMO SPINOTTO	2
5	ECRV553000080		1
6	ECRV306000250	RONDELLA CIRCOLARE 8	2
7	ECRA011000700	ALBERO MOTORE	1
9	ECRP021047550		1
10	ECRA566000050		1
11	ECRA557000040		2
12	ECRV346000040		2
13	ECRV304000150		2

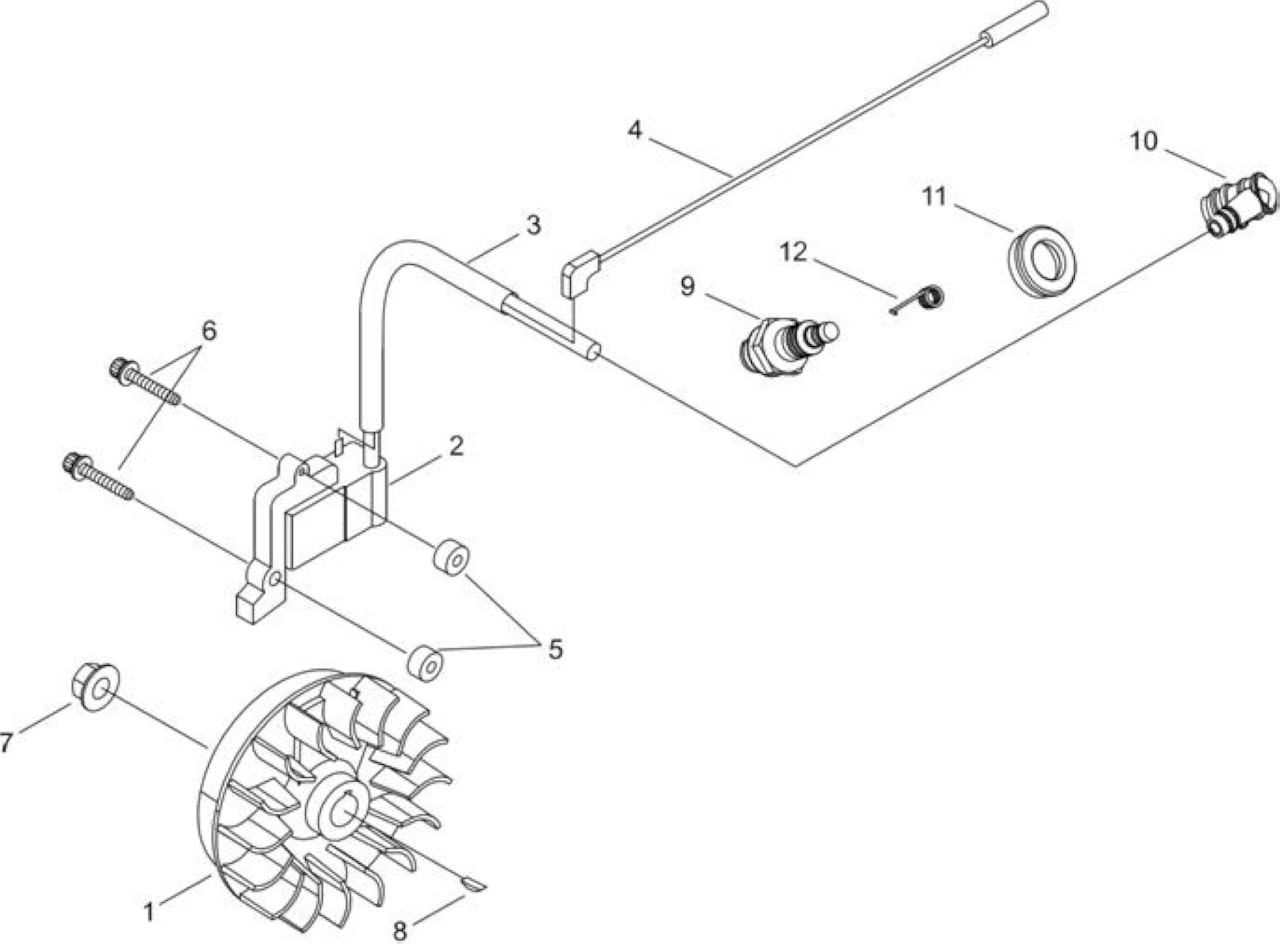

1	ECRA409001060	VOLANO	1
2	ECRA411001540	*VEDI ECRA411001541 *	1
3	ECRV475006600	TUBETTO	1
4	ECRV485002470	LEAD	1
5	ECRV322000040		2
6	ECRV202000480		2
7	ECRV265000140	DADO	1
8	ECR9311503010	CHIAVELLA	1
10	ECRA427000060	CAPPUCCIO CANDELA	1
11	ECRA429000090	COPERTURA CAPPUCCIO	1
12	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1

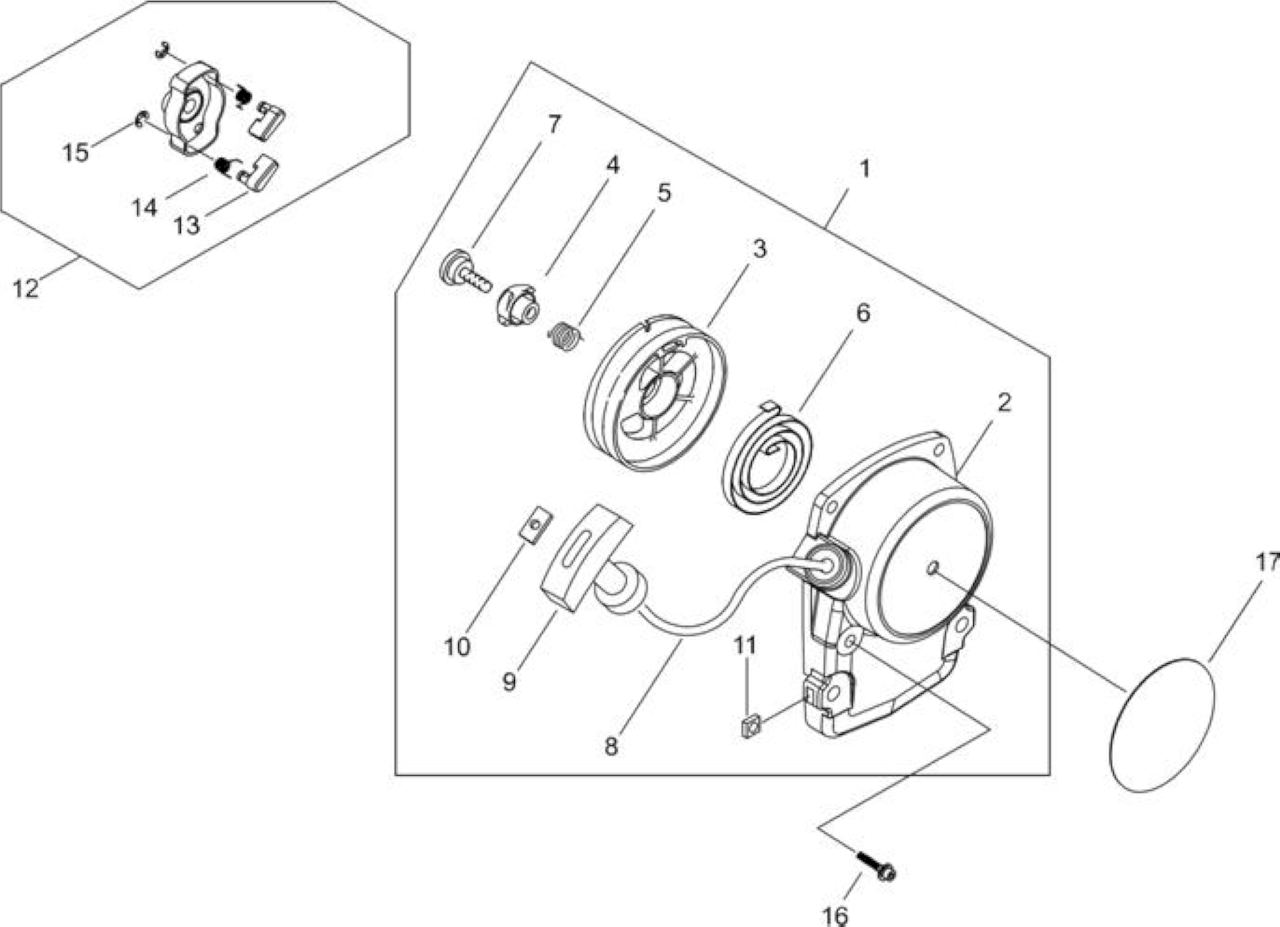

1	ECRA051002840	AVVIAMENTO COMPL.T243	1
2	ECRP022038050		1
3	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
4	ECRP022028000	INNESTO AVVIAMENTO *T.I.12-511	1
5	ECRP022008270	MOLLA DI RITORNO	1
6	ECR17722042030	* VEDI ECRP022019680 *	1
7	ECR17723661830	*VEDI ECRV253000310 *	1
9	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
10	ECRP022037670	FERMA FUNE	1
11	ECR90056500005	DADO N.5	2
12	ECRA052000180	GANCI AVV.TO COMPLETI	1
13	ECRP022006850	GANCIO AVVIAMENTO	2
14	ECRP022006510	*VEDI ECR17723412220 *	2
15	ECRP022002100	*VEDI SKRP022002100 *	2
16	ECRV202000200	BULLONE	2
17	ECRX504007680	ETICHETTA	1

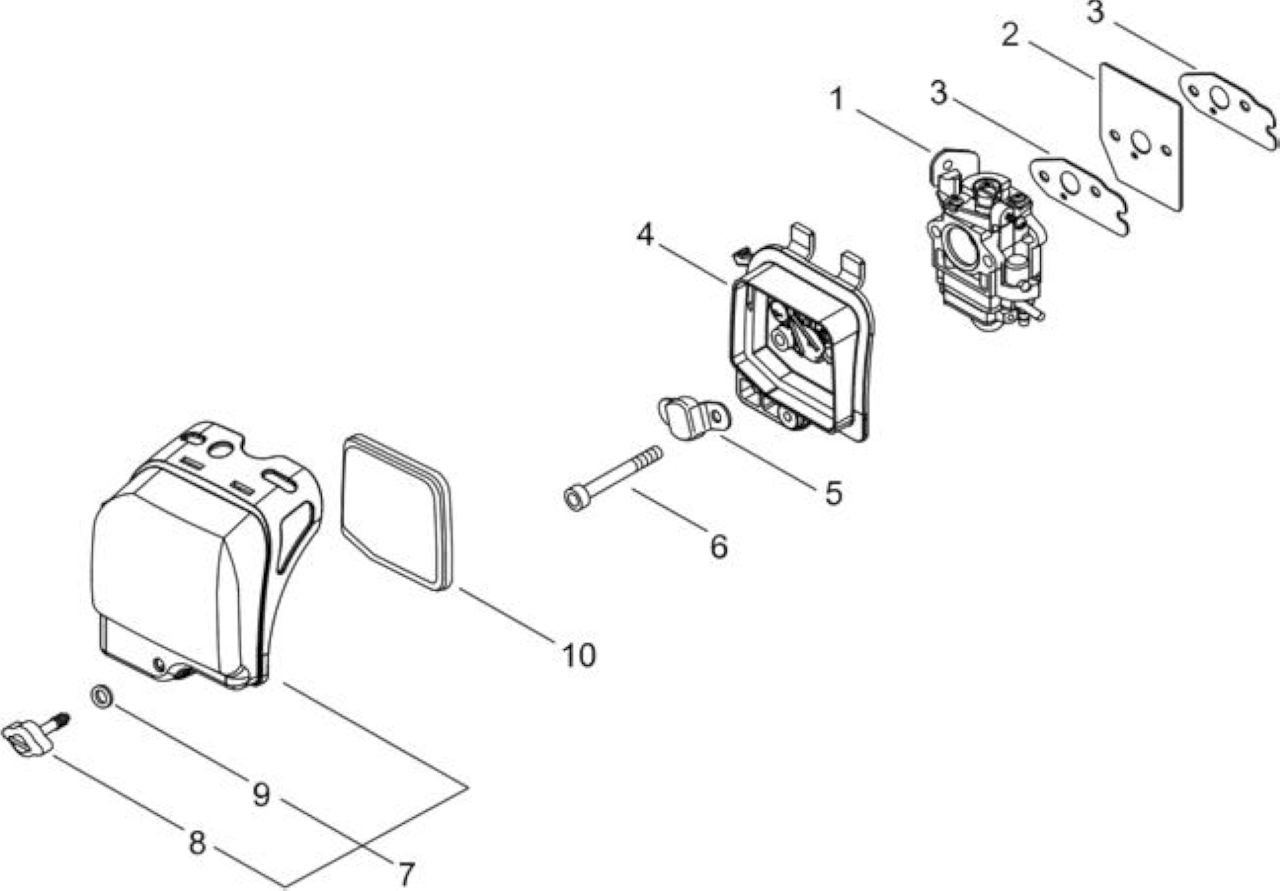

1	ECRA021003310	*VEDI ECRA021003311 *	1
2	ECRA209000460	PIASTRA ISOLATORE	1
3	ECRV103001060	GUARNIZIONE	2
4	ECRA023000290	CORPO FILTRO ARIA COMPL.	1
5	ECRA244000120	PIASTRINA	1
6	ECR9110905060	BULLONE	2
7	ECRA232000640		1
8	ECRV299000340	POMELLO	1
9	ECRV323000080		1
10	ECRA226001390	ELEMENTO FILTRO ARIA	1

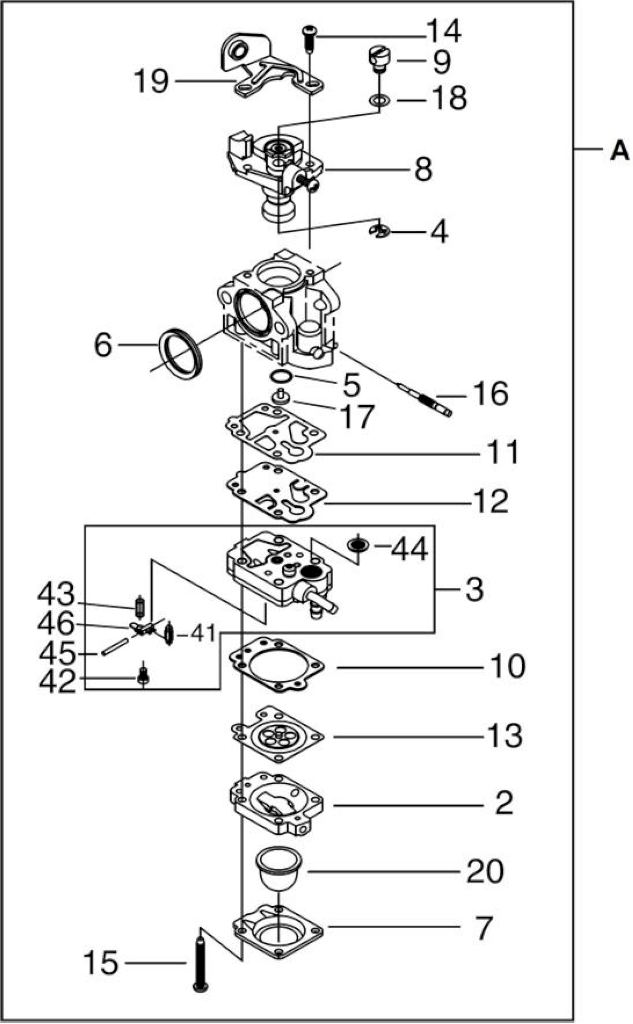

A	ECRA021003310	*VEDI ECRA021003311 *	1
2	ECRP003003980	COPERCHIO MEMBRANA	1
3	ECRP003004150	CORPO POMPA COMPLETO	1
41	ECR12313719830	SPILLO CARBURATORE	1
42	ECR12313905560	VITE BILANCIERE	1
43	ECR12312205560	MOLLA BILANCIERE	1
44	ECR12312610631	FILTRO CARBURATORE	1
45	ECR12313803930	SPINOTTO	1
46	ECR12312303930	BILANCIERE	1
4	ECR12317307930	FERMO CE	1
5	ECR12318340630	ANELLO GOMMA	1
6	ECR12314312110	GUARNIZIONE AD ANELLO	1
7	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
8	ECRP003004160	VALVOLA CARBURATORE	1
9	ECR12317245130	PERNO CARBURATORE	1
10	ECR12314005560	GUARNIZIONE MEMBRANA	1
11	ECRP003004100	GUARNIZIONE MEMBRANA	1
12	ECR12311240630	MEMBRANA POMPANTE	1
13	ECRP003001850	MEMBRANA CON DISCO	1
14	ECR12311440630	VITE SUPPORTO	2
15	ECR12311005560	SCREW, PUMP COVER	4
16	ECRP003004110	NEEDLE	1
17	ECRP003004120	GETTO	1
18	ECR12314954230	RONDELLA	1
19	ECR12312854230		1
20	ECR12318140630	PRIMER	1

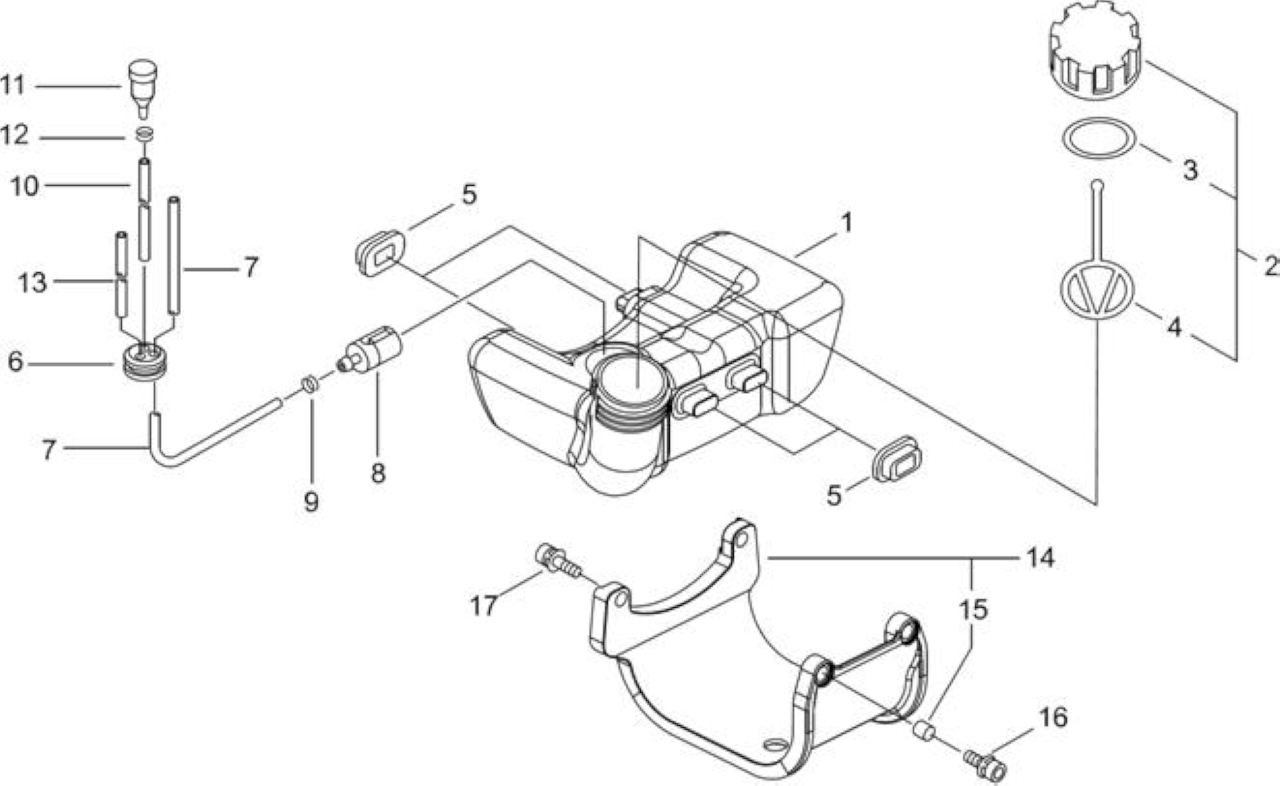

1	ECRA350000972	SERBATOIO MISCELA	1
2	ECRP021035680	*VEDI ECRP021035681 *	1
3	ECR13101655830	*VEDI ECRV107000190 *	1
4	ECRA365000060	MISCELATORE	1
5	ECRV420002220	AMMORTIZZATORE SERBATOIO	4
6	ECR13211555930	*VEDI ECR13211555931 *	1
7	ECR43721030830	*VEDI ECR43721030831 *	1
8	ECRA369000001	FILTRO MISCELA	1
9	ECRV490001240	CLIP	1
10	ECR13011054430	*VEDI ECR13011054431 *	1
11	ECRA356000040		1
12	ECRV490001230	CLIP	1
13	ECR13201049730	TUBO MISCELA ESTERNO	1
14	ECRA175000080	PROTEZIONE SERBATOIO	1
15	ECRV354000110	COLLAR,6	4
16	ECR90016205018	BULLONE BRUGOLA 5X18	2
17	ECR90016205040	BULLONE BRUGOLA 5X40	2

Rif.	Articolo	Descrizione	Q.tà	Nota

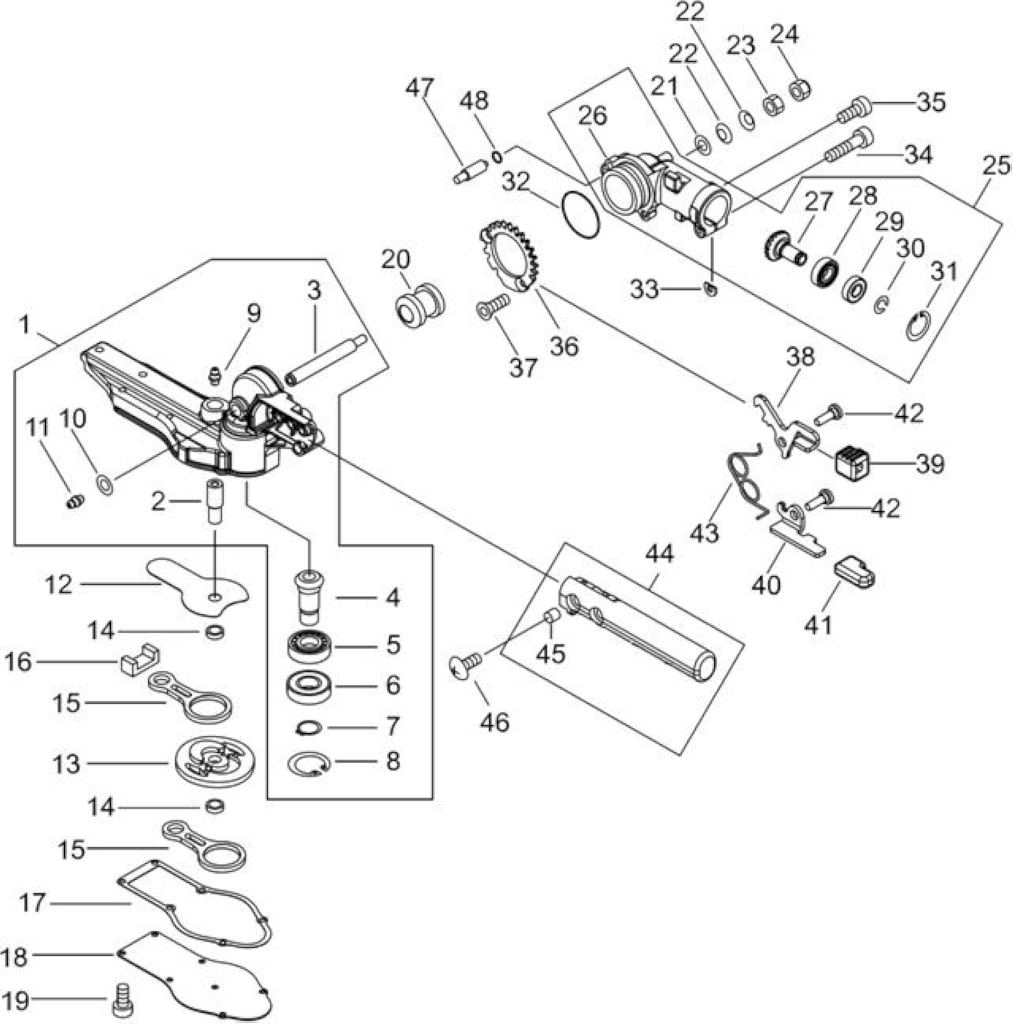

1	ECRP021047560	* VEDI ECRP200000320 *	1
2	ECRC534001060	ALBERINO INGRANAGGIO	1
3	ECRC534001010	ALBERINO	1
4	ECRV655000090	PIGNONE	1
5	ECR90080036002	CUSCINETTO BB6002/C3	1
6	ECR9400436002	CUSCINETTO BB6002ZZ/C3	1
7	ECR90070100014	FERMO CS14	1
8	ECR9242432000	SNAP RING	1
9	ECRV187000080	INGRASSATORE	1
10	ECR90060300006	RONDELLA PIANA M6	1
11	ECRV187000080	INGRASSATORE	1
12	ECRV150003940	*VEDI ECRV150003941 *	1
13	ECRV650000660	*VEDI ECRV650000661 *	1
14	ECRV356000730	COLLARINO 10	2
15	ECRC532000360	BIELLA	2
16	ECRV541000570	FELTRINO	1
17	ECRV110000180	GUARNIZIONE SCATOLA INGRANAGGI	1
18	ECRC539000130	COPERCHIO SCATOLA INGR. *T.I.17-618	1
19	ECRV804000110	BULLONE TORX 4	7
20	ECRP021047570	INGRANAGGIO DOPPIO	1
21	ECR90060300006	RONDELLA PIANA M6	1
22	ECRV347000030	RONDELLA CONICA	2
23	ECR90050200006	DADO 3N06	1
24	ECR90056000006	DADO AUTOBLOCCANTE -06-	1
25	ECRP021047810	SCATOLA INGRANAGGI COMPLETA	1
26	ECRC531001080	SCATOLA INGRANAGGI	1
27	ECRV000000090		1
28	ECR90080000609	CUSCINETTO BB609	1
29	ECR90080400609		1
30	ECR90070600009	FERMO WR09	1
31	ECR9242424000		1
32	ECR90072400035	ANELLO DI TENUTA	1
33	ECRV340000300	SPESSORE	1
34	ECRV805000170	BULLONE TORX 5 -SILVER-	1
35	ECRV805000130	BULLONE, TORX 5	1
36	ECRC465000030	CREMAGLIERA	1
37	ECR90017505012	BOLT, H.S.H	2
38	ECRC661000150	LEVA	1
39	ECRV494000880	TAPPO	1
40	ECRC661000080	LEVA DI SICUREZZA	1
41	ECRV494000890	*VEDI ECRV494000891 *	1
42	ECRV204000580	PERNO	2
43	ECRV452000710	MOLLA DI RITORNO	1
44	ECRC403000480	IMPUGNATURA	1

45	ECRV354000320	COLLARINO	2
46	ECR9146306020	VITE	2
47	ECRC226000060	SPINOTTO	1
48	ECR90072000005	ANELLO GOMMA P-05	1

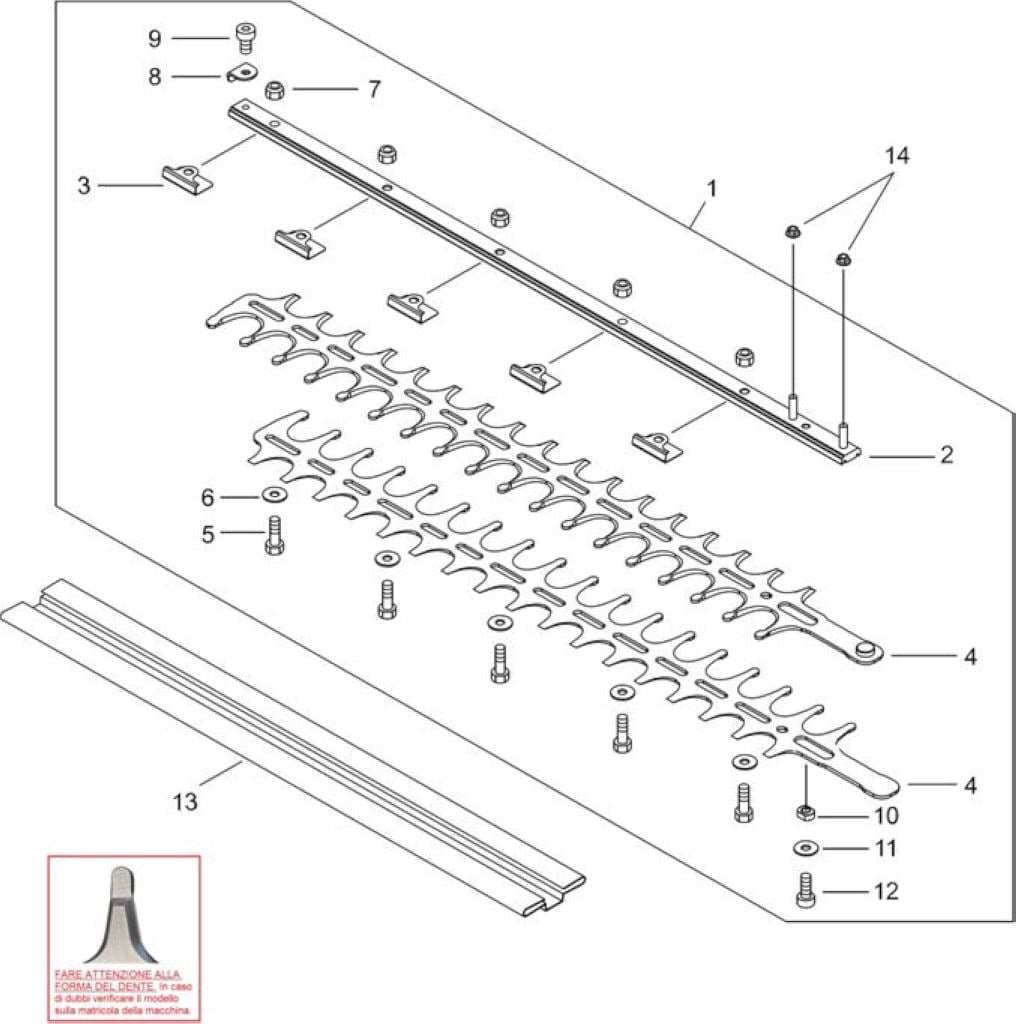

1	ECRX041000510	LAMA COMPLETA X HCAS235ESLW/HCA265	1
2	ECRX425000920	SUPPORTO LAME X HCAS235ESLW/265ESLW	1
3	ECRX425000930	SUPPORTO	5
4	ECRX411001320	LAMA X HCAS235ESLW/HCA265ESLW	2
5	ECRV204000570	BULLONE BARRA FALCIANTE	5
6	ECRV304000240	RONDELLA	5
7	ECR43302206460	DADO LAMA *T.I.12-494	5
8	ECRJ447001050	PROTEZIONE	1
9	ECRV805000120	BULLONE TORX 5	1
10	ECRV376002130	SPESSORE	1
11	ECRV304000240	RONDELLA	1
12	ECRV805000250	BULLONE TORX 5	1
14	ECRV263000330	DADO	2

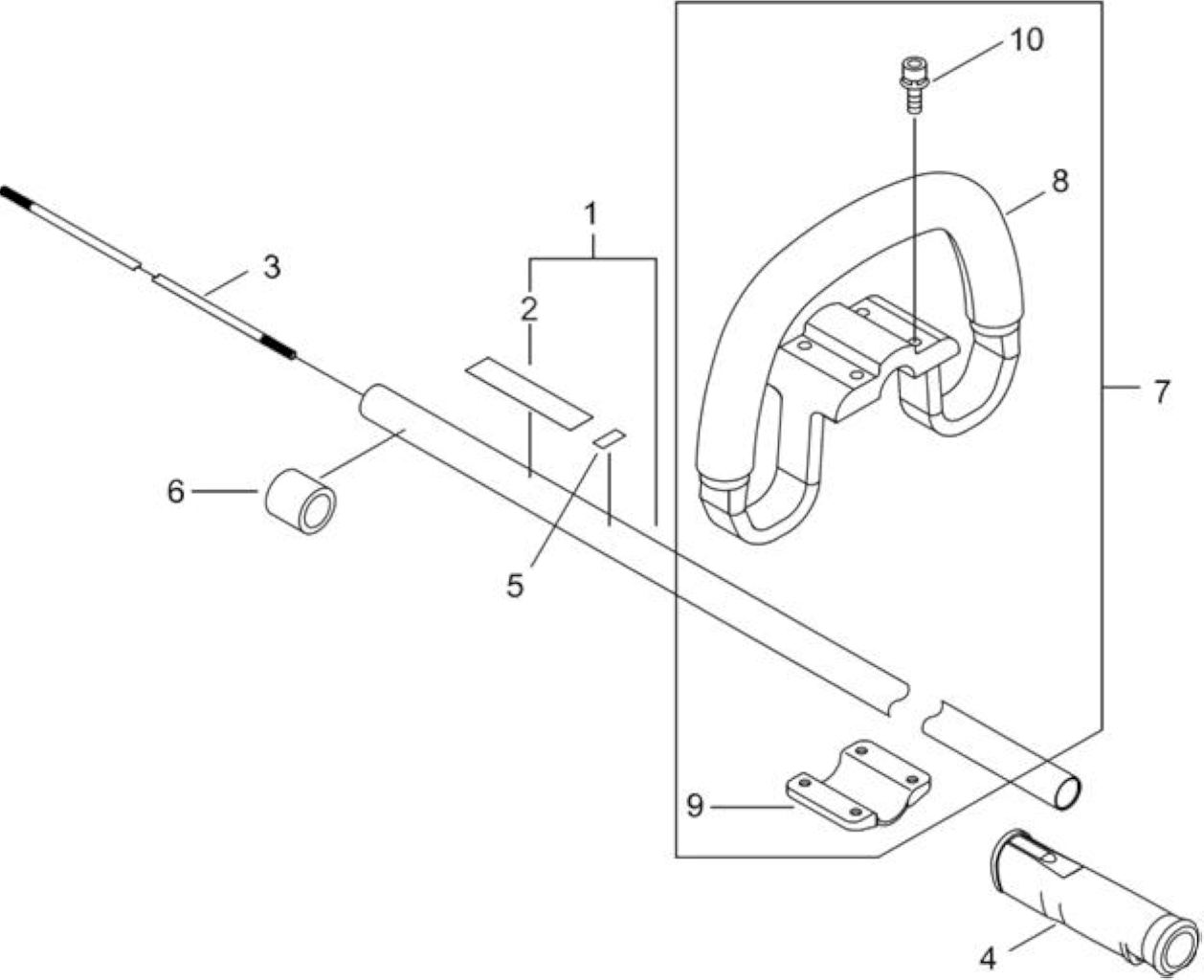

1	ECRP021039650	TUBO TRASMISSIONE COMPL.	1
2	ECRX505002890	LABEL CAUTION	1
3	SKRC504000860	ALBERO TRASMISSIONE	1
4	ECRC412000261	IMPUGNATURA IN GOMMA	1
5	ECR89015204930	ETICHETTA	1
6	ECRV362000160	COLLARINO 22	1
7	ECRP021028331	IMPUGNATURA SINISTRA	1
8	ECRC400000630	IMPUGNATURA SINISTRA	1
9	ECRC423000430	CLAMP	1
10	ECRV203000631		4

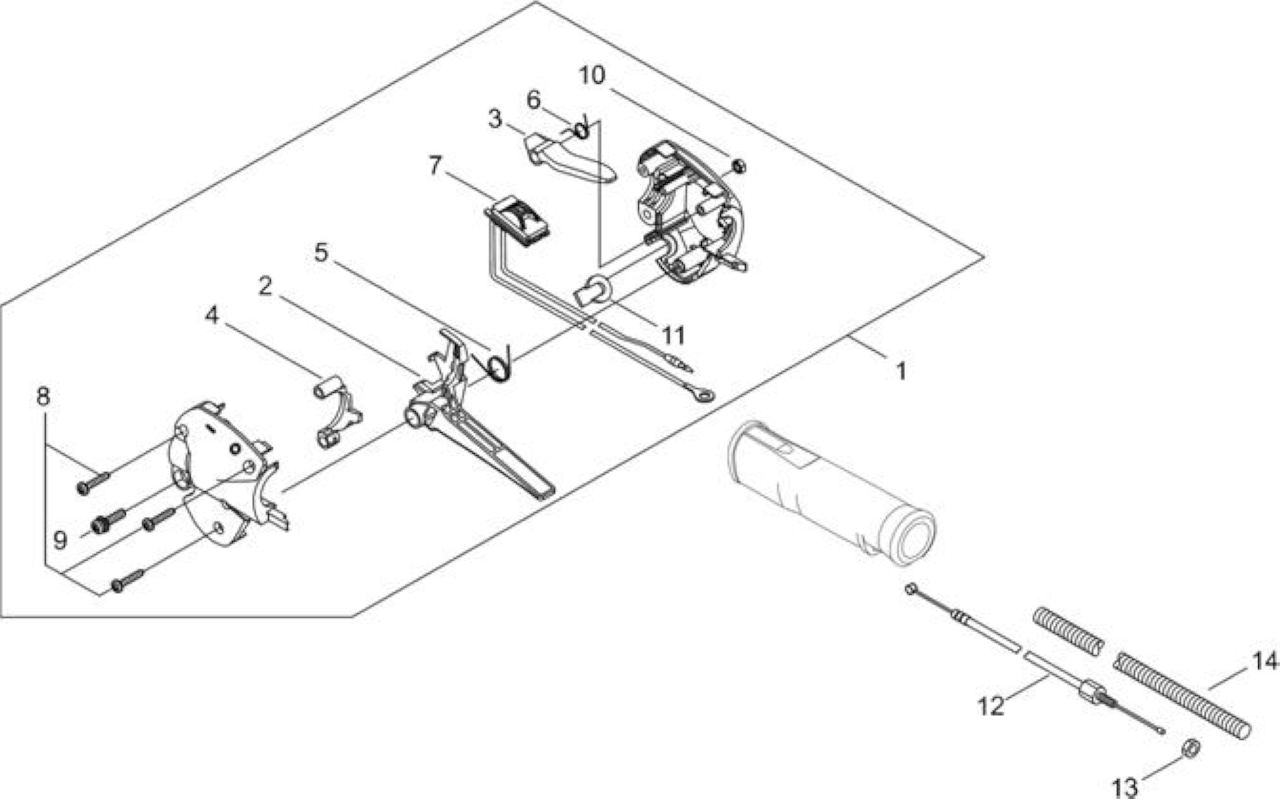

1	ECRC044000350		1
2	ECRC450000480	LEVA ACCELERATORE	1
3	ECRC460000190	LEVA BLOCCA ACCELERATORE	1
4	ECRC461000020		1
5	ECRP022025820	MOLLA DI RITORNO	1
6	ECRV452000500		1
7	ECRP022038060		1
8	ECRP022032480		3
9	ECRP022025800	SCREW	1
10	ECR9201705000	NUT	1
11	ECRP022025790	PLUG	1
12	ECRV430002611	CAVO ACCELERATORE	1
13	ECR90050200006	DADO 3N06	1
14	ECRV475004470	TUBE	1
