Motore, carter Basamento motore Bobina,Volano

Frizione, campana, carter Ventola Filtro aria, Carburetore Carburatore


Serbatoio

Marmitta, carter marmitta Avviamento

Scatola ingranaggi Lame


Asta

Impugnatura acceleratore Cinghia

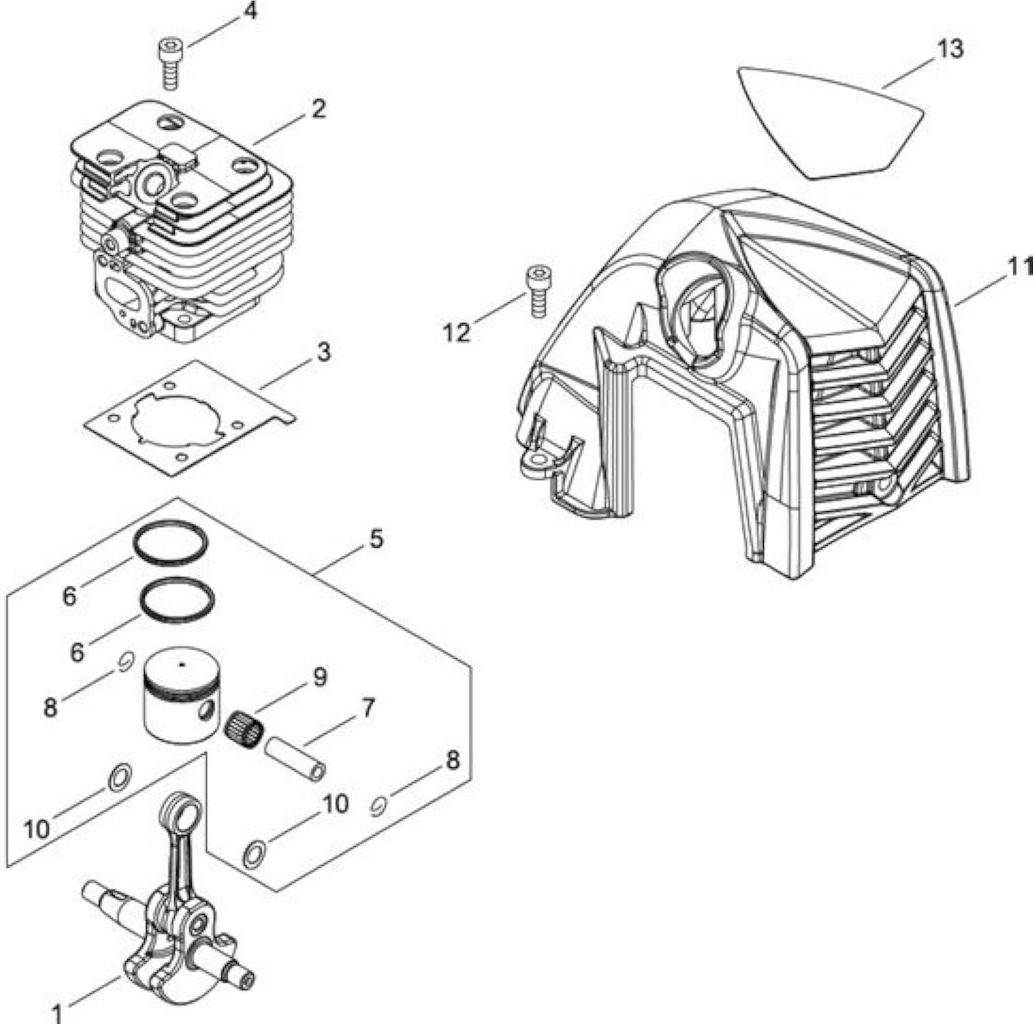

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA011001460

ALBERO MOTORE

1



2

ECRA130002330

CILINDRO X SRM2620ES/L

/SDKT262XS

1



3

ECRV100000840

GUARNIZIONE CILINDRO

1



4

ECRV805000210

BULLONE TORX 5X20

5

TB-5*20

5

ECRP021050840

KIT PISTONE X SRM2620RS/L

/SDK262XS

1



6

ECRA101000010

FASCIA ELASTICA

2



7

ECR10001335430

SPINOTTO PISTONE

1

6*9*27.8

8

ECR10001503931

FERMO SPINOTTO

2



9

ECRV554000020

CUSCINETTO DI BIELLA

1



10

ECR10001453630

DISTANZIALE SPINOTTO

2



11

ECRA160003290



1



12

ECRV835000010



2

TB-5*12

13

ECRX562000990



1

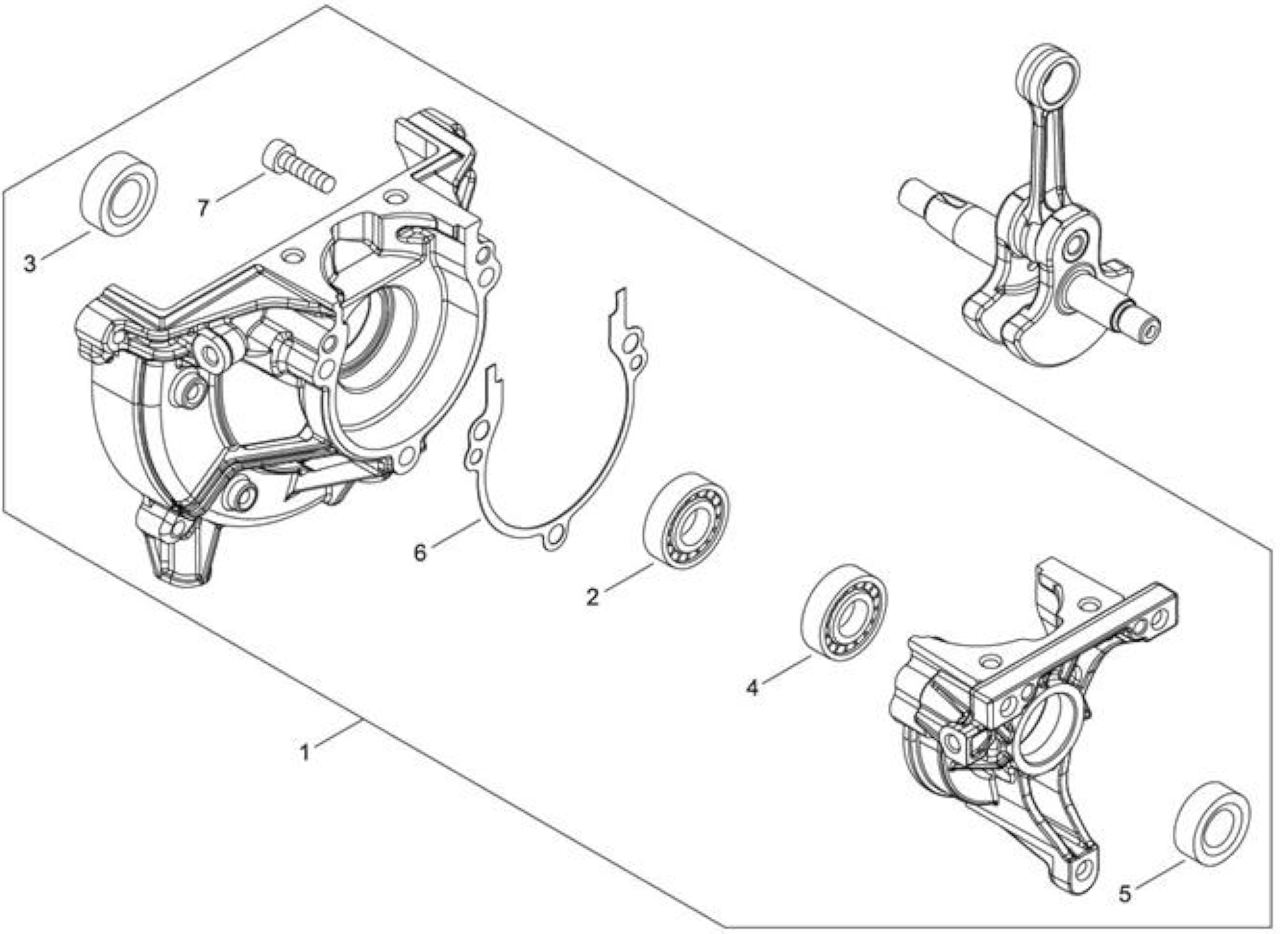

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021050850

KIT CARTER MOTORE

1



2

ECR90080036001

CUSCINETTO BB6001/C3

1

6001/C3

3

ECR10021242031

PARAOLIO

1

12*22*4.5

4

ECR90081036000

CUSCINETTO

1

6000

5

ECRV503000040

PARAOLIO

1

10*20*5F

6

ECRV102000300

GUARNIZIONE CARTER MOTORE

1



7

ECRV805000220

BULLONE TORX 5 -NERO-

3

TB-5*25

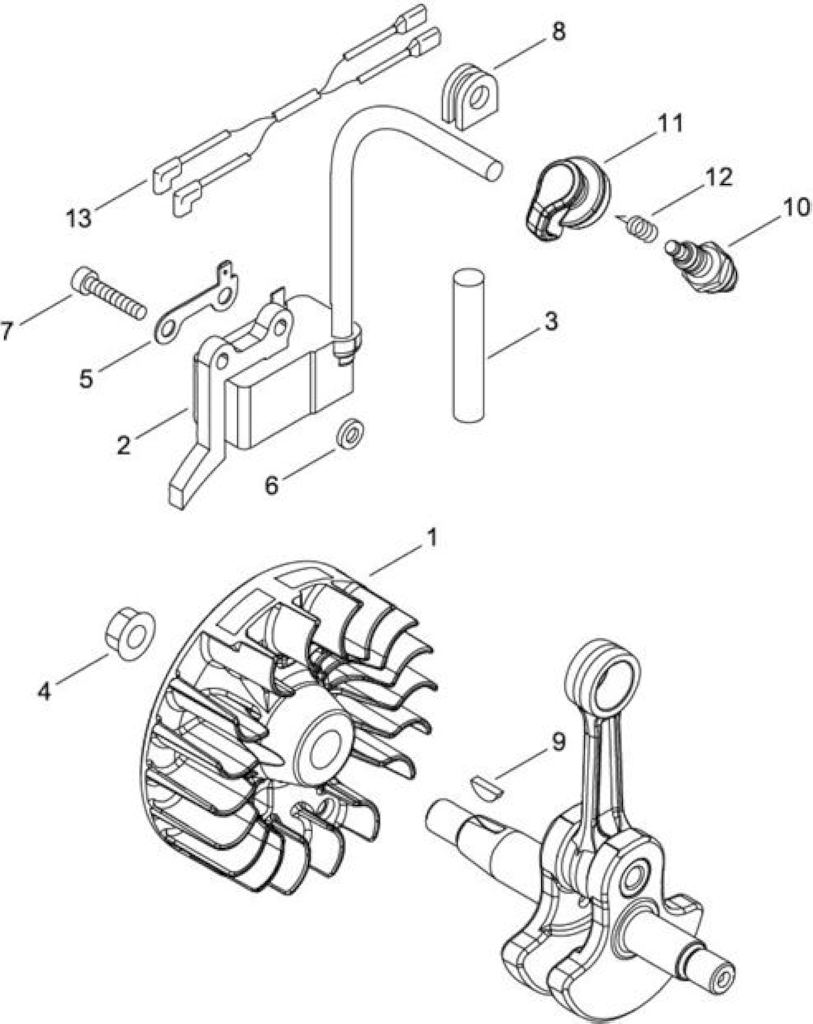

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA409001320

VOLANO

1



2

ECRA411001790

*VEDI ECRA411001791 *

1

ID#A10073A

3

ECRV475007540

TUBETTO

1



4

ECR90051500008

DADO N8

1

8

5

ECRC152001030

CONNETTORE

1



6

ECRV323000070

RONDELLA, 5

2

5.2*10*3

7

ECRV805000210

BULLONE TORX 5X20

2

TB-5*20

8

ECR15611004920

GUIDA IN GOMMA

1



9

ECR10014212330

CHIAVELLA ALBERO MOTORE

1



10

ECRA425000060



1

CMR7H

11

ECRA427000220

CAPPUCCIO CANDELA

1



12

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1



13

ECRV485002880



1

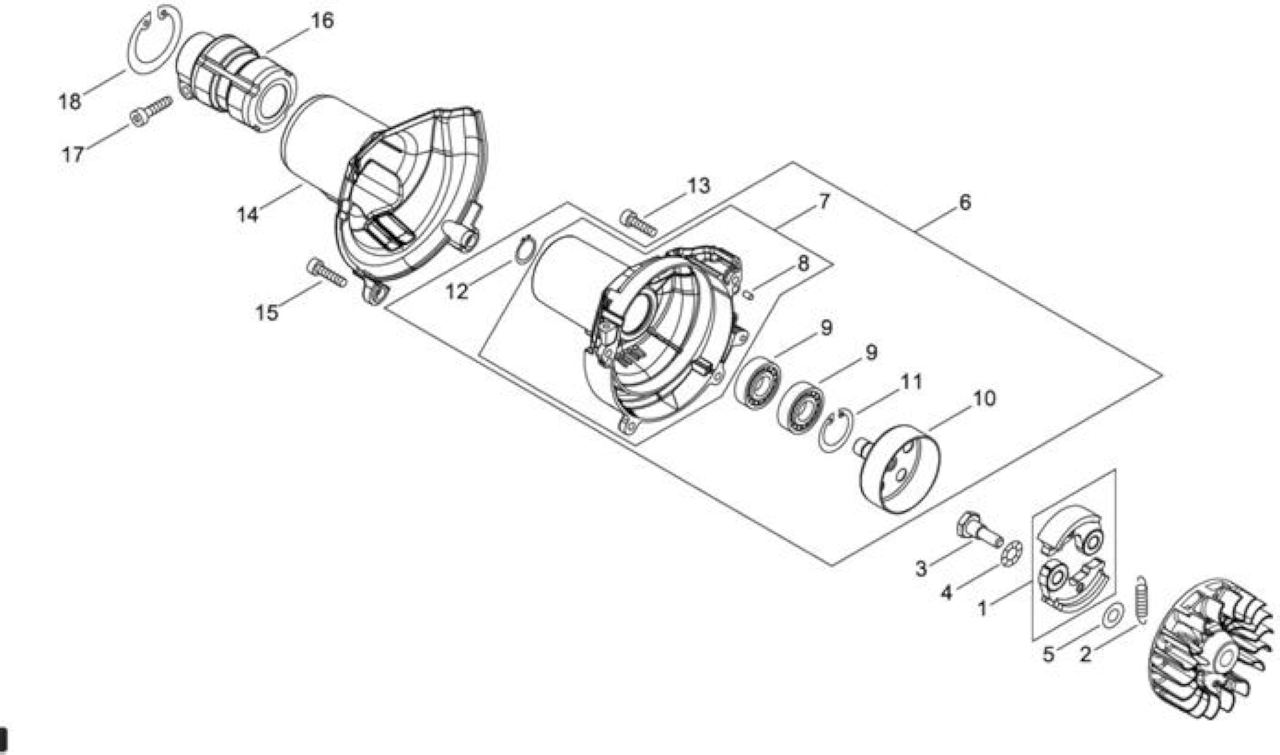

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100002270

SET MASSE FRIZIONE

1



2

ECRV451001390

MOLLA FRIZIONE

1

172N/34MM

3

ECR17504656030

BULLONE FRIZIONE

2



4

ECR17504956030

RONDELLA FRIZIONE

2

8.5*16*0.5

5

ECR17504805530

RONDELLA FRIZIONE

2

6.2*19*1.0

6

ECRP100005340

CARTER VENTOLA COMPLETO

1



7

ECRA172003142



1



8

ECR90033040080

COPPIGLIA 4X08

2

4*8

9

ECR90080706001

CUSCINETTO BB6001

2

6001V(LB)

10

ECRA556001760

CAMPANA FRIZIONE

1



11

ECR90070200028

FERMO CR28

1

CR-28

12

ECR90070100012

FERMO CS12

1

CS-12

13

ECRV805000150

BULLONE TORX 5

2

TB-5*16

14

ECRA413000090



1



15

ECRV805000160

BULLONE TORX 5

2

TB-5*20

16

ECRA575000110

AMMORTIZZATORE

1



17

ECRV805000170

BULLONE TORX 5 -SILVER-

1

TB-5*25

18

ECR90070200042

ANELLO

1

CR-42

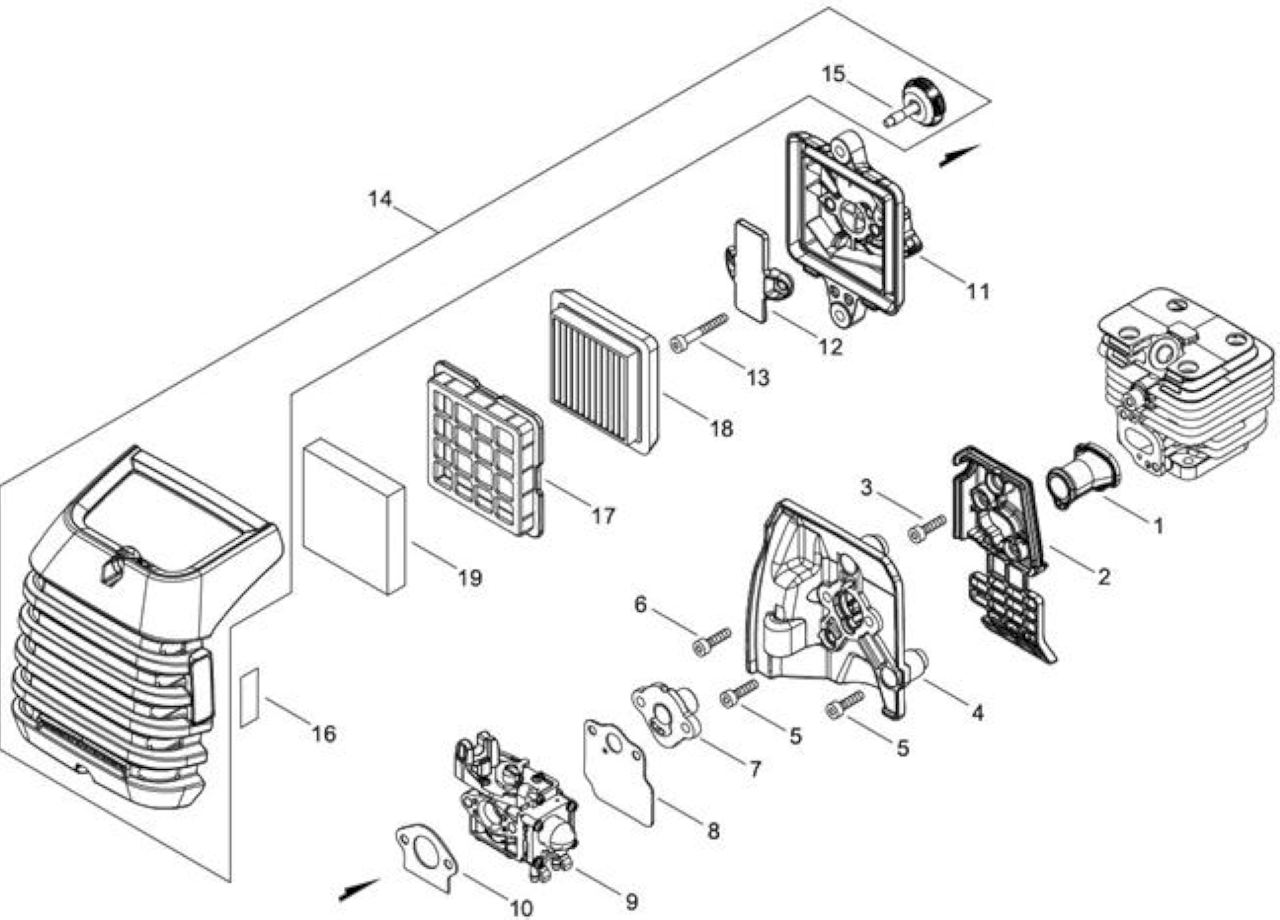

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA202000300

COLLETTORE ASPIRAZIONE

1



2

ECRA206000040

SUPPORTO COLLETTORE

1



3

ECRV253001020



2

TB2411

4

ECRA209001010

PIASTRA ISOLATORE

1



5

ECRV805000150

BULLONE TORX 5

5

2

6

ECRV855000000

BULLONE TORX 5X20

5

1

7

ECRA209001000

ISOLATORE

1



8

ECRV103001890

GUARNIZIONE

ISOL-CARBURATORE

1



9

ECRA021004600

*VEDI ECRA021004601 *

1

WYG-9

10

ECRV103001900

GUARNIZIONE

ISOL-CARBURATORE

1



11

ECRP021051160

CORPO FILTRO ARIA

1



12

ECRA244000370

PIASTRA

1



13

ECRV805000340

BULLONE, TORX 5

5

2

14

ECRP100003600

*VEDI ECRP100003601 *

1



15

ECRV299000640

POMELLO COPERCHIO FILTRO ARIA

2



16

ECR89033252730

ETICHETTA

1



17

ECRA227000050

PIASTRA

1



18

ECRA226002030

FILTRO ARIA

1



19

ECRA226002040

FILTRO ARIA

1

HP-70

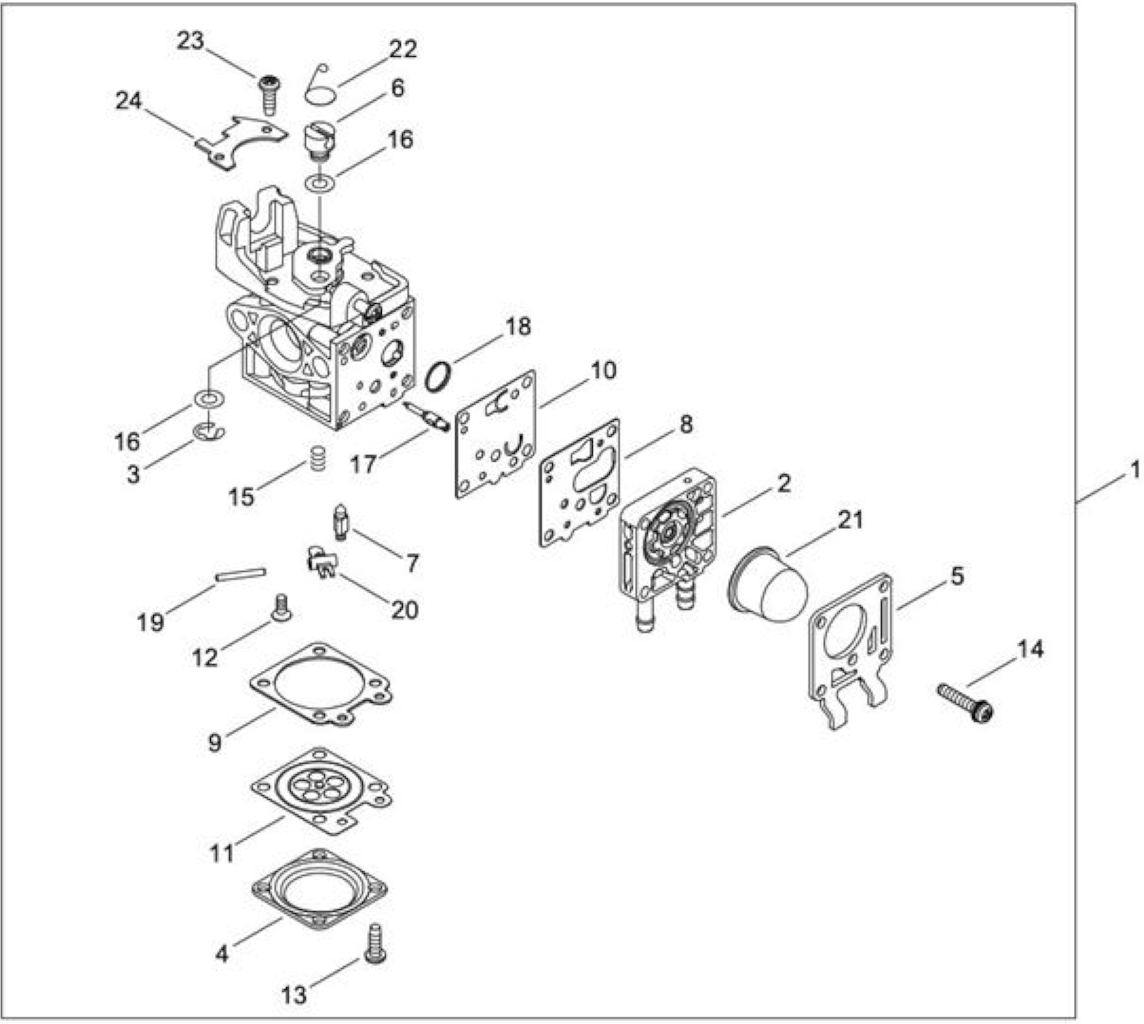

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004600

*VEDI ECRA021004601 *

1

WYG-9

2

ECRP003005300

CORPO POMPANTE

1



3

ECR12317307930

FERMO CE

1



4

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1



5

ECRP003004510

COPERCHIO POMPA

1



6

ECRP003005850

PERNO

1



7

ECR12313719830

SPILLO CARBURATORE

1



8

ECRP003004530

GUARNIZIONE MEMBRANA

1



9

ECR12314027230

GUARNIZIONE MEMBRANA

1



10

ECRP003004540

MEMBRANA POMPANTE

1



11

ECRP003001670

MEMBRANA C/DISCO

1



12

ECRP003005860



1



13

ECRP003004560



4



14

ECRP003004570



4



15

ECRP003005870

MOLLA

1



16

ECRP003001710



2



17

ECRP003005880

SPILLO

1



18

ECR12312610631

FILTRO CARBURATORE

1



19

ECR12313803930

SPINOTTO

1



20

ECRP003001630

BILANCERE

1



21

ECR12318109560

PRIMER

1



22

ECRP003005890



1



23

ECR12311440630

VITE SUPPORTO

3



24

ECRP003005900



1

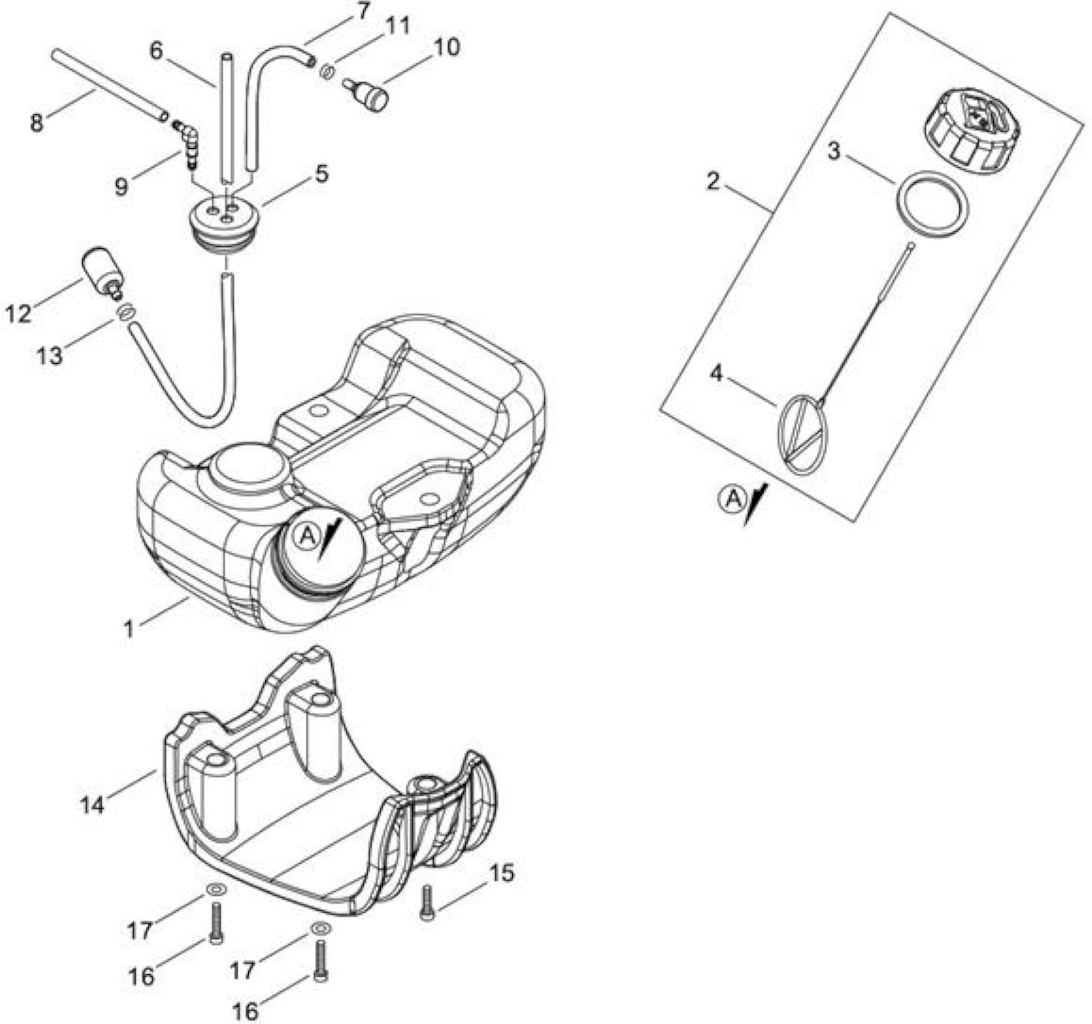

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA350002350

SERBATOIO MISCELA

1



2

ECRP021035680

*VEDI ECRP021035681 *

1

T242

3

ECR13101655830

*VEDI ECRV107000190 *

1



4

ECRA365000060

MISCELATORE

1

L=123

5

ECR13211555930

*VEDI ECR13211555931 *

1



6

ECRV471001230

*VEDI ECRV471001231 *

1

3*5*210

7

ECR13201006530

TUBO MISCELA INTERNO

1

3*6*

8

ECR13201256030

TUBO MISCELA

1

3*6*80

9

ECRV186000500

RACCORDO

1



10

ECRA356000031

VALVOLA SFIATO

1



11

ECRV490001230

CLIP

1



12

ECRA369000470

FILTRO MISCELA

1



13

ECRV490001240

CLIP

1



14

ECRA175000040

SUPPORTO SERBATOIO

1



15

ECRV805000160

BULLONE TORX 5

1

TB-5*20

16

ECRV805000170

BULLONE TORX 5 -SILVER-

2

TB-5*25

17

ECR90060200005

RONDELLA

2

5.3*10*1

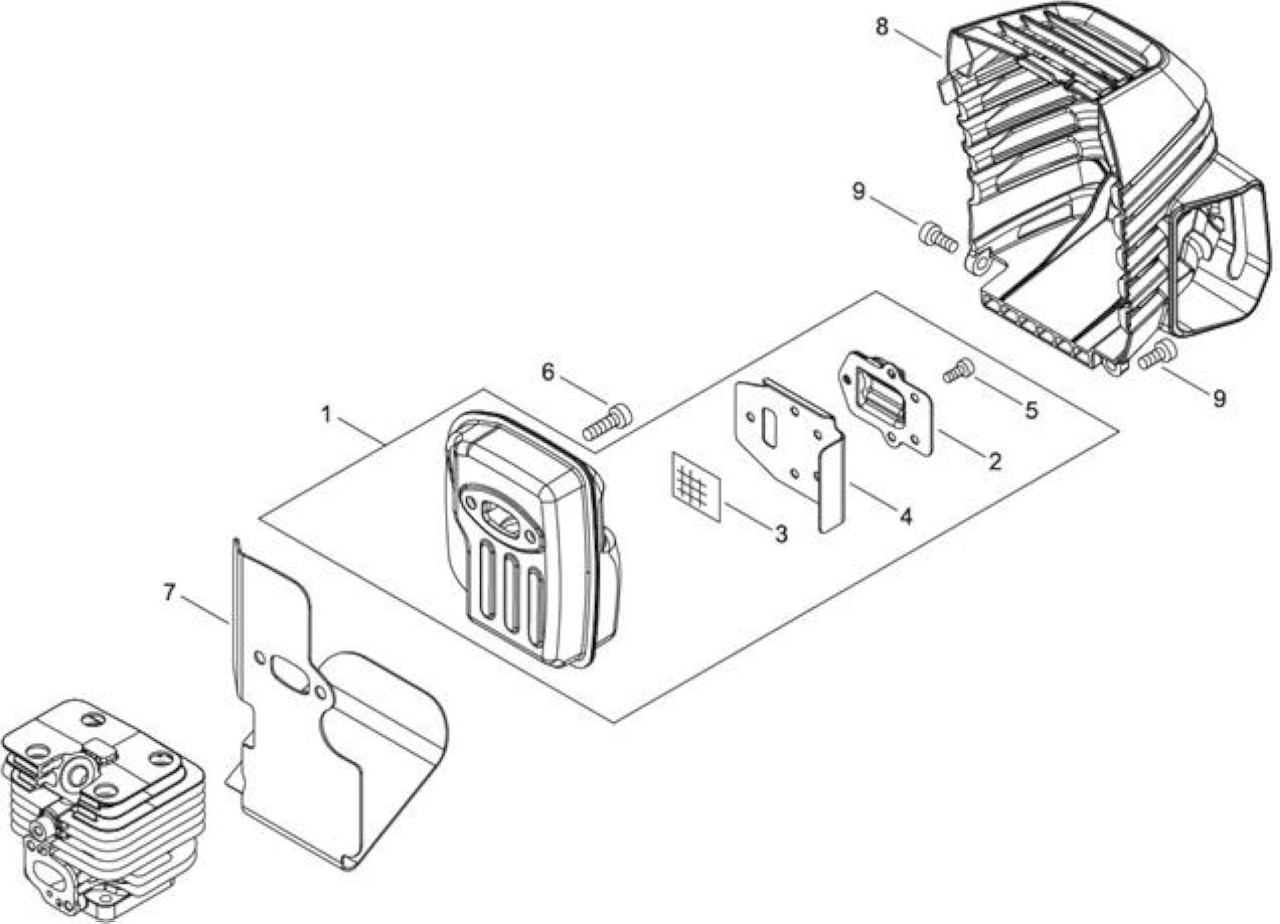

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100004020

*VEDI ECRP100004021 *

1



2

ECRA313002060

GUARNIZIONE SCARICO

1



3

ECR14586240630

RETINA MARMITTA

1



4

ECRV104002300

GUARNIZIONE SCARICO

1



5

ECRV804000030

BULLONE 4X8

5

TB-4*8

6

ECRV805000250

BULLONE TORX 5

2

TB-5*16

7

ECRV104002310

GUARNIZIONE SCARICO

1



8

ECRA320001200

*VEDI ECRA320001201 *

1



9

ECRV835000010



2

TB-5*12

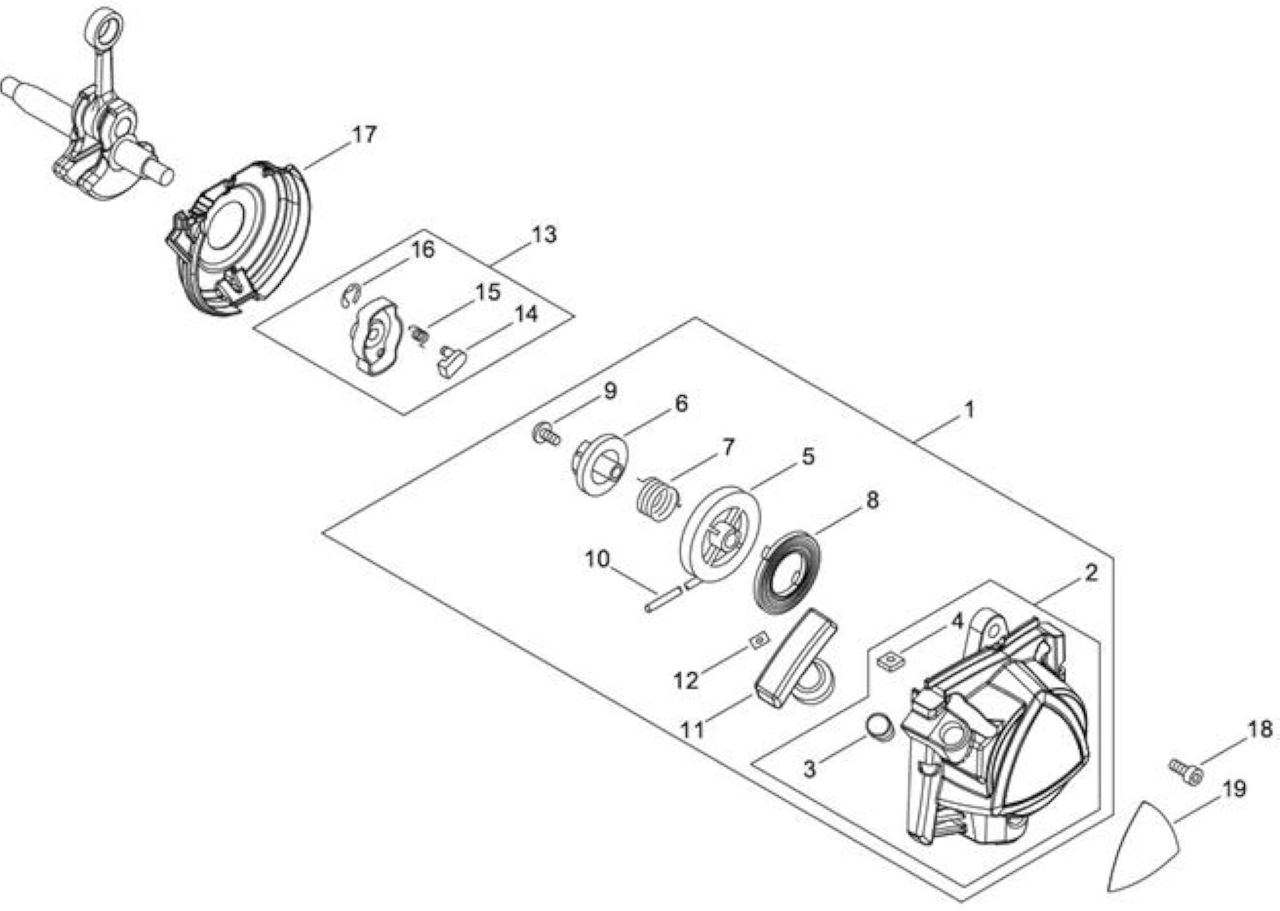

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA051003220

AVVIAMENTO COMPLETO

1



2

ECRP022043670

CARTER AVVIAMENTO

1



3

ECRP022045770

GUIDA FUNE

1



4

ECRP022022010

DADO

2



5

ECRP022033320

PULEGGIA AVVIAMENTO

1



6

ECRP022033310

INNESTO AVVIAMENTO

1



7

ECRP022008270

MOLLA DI RITORNO

1



8

ECR17722040630

MOLLA AVVIAMENTO

1



9

ECR17723661830

*VEDI ECRV253000310 *

1



10

ECRP022022110

ROPE, STARTER

1



11

ECR17722827030

IMPUGNATURA AVVIAMENTO

1



12

ECRP022037670

FERMA FUNE

1



13

ECRA052000180

GANCI AVV.TO COMPLETI

1



14

ECRP022006850

GANCIO AVVIAMENTO

2



15

ECRP022006510

*VEDI ECR17723412220 *

2



16

ECRP022002100

*VEDI SKRP022002100 *

2

4

17

ECRA127000470

PARAPOLVERE

1



18

ECRV805000140

BULLONE TORX 5

3

TB-5*12

19

ECRX562001000



1

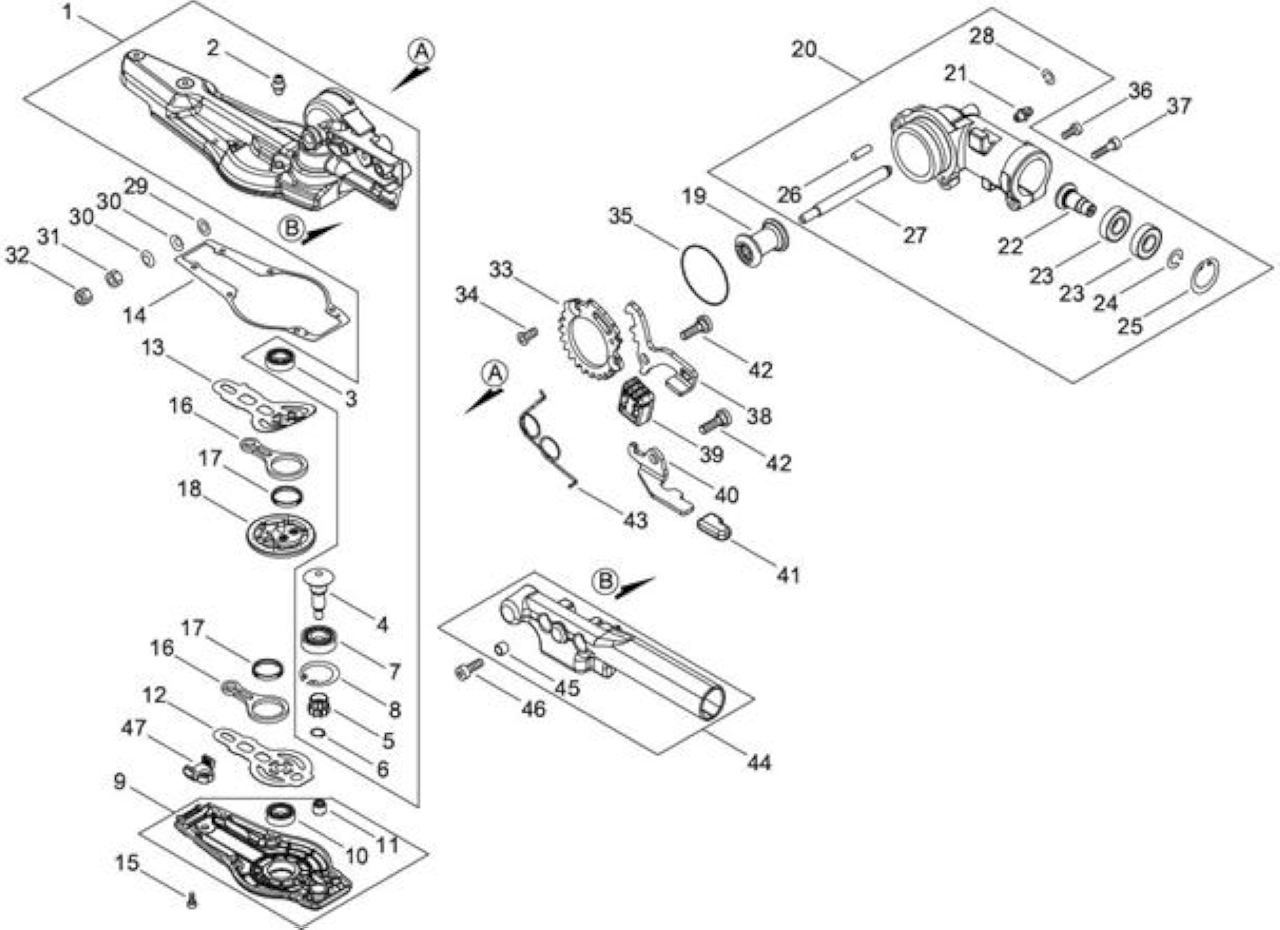

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100003620

COPERCHIO INGRANAGGI COMPLETO

1



2

ECRV187000080

INGRASSATORE

1



3

ECR90080000608

CUSCINETTO BB608

1

608

4

ECRV655000110

PIGNONE

1



5

ECRV650000730

INGRANAGGIO

1



6

ECR90070100008



1

CS-8

7

ECR90080006001

CUSCINETTO BB6001

1

6001

8

ECR90070200028

FERMO CR28

1

CR-28

9

ECRP100003631

COPERCHIO SCATOLA INGRANAGGI

1



10

ECR90080000608

CUSCINETTO BB608

1

608

11

ECRV551000000

CUSCINETTO

1

HK0609FM

12

ECRV150004310

PIASTRA

1

T0.5

13

ECRV150004320

PIASTRA

1

T0.5

14

ECRV110000200

GUARNIZIONE SCATOLA INGRANAGGI

1

T0.3

15

ECRV804000050

BULLONE TORX 4

6

TB-4*12

16

ECRC532000530

BIELLA

2



17

ECRV572000000

SERIE RULLINI BIELLA

2



18

ECRV060000130

INGRANAGGIO C/CAMMA

1



19

ECRP100003640

SET INGRANAGGI

1



20

ECRP100005380

*VEDI ECRP100005381 *

1



21

ECRV187000080

INGRASSATORE

1



22

ECRV651001100

PIGNONE COPPIA CONICA

1



23

ECR90085706901

CUSCINETTO A SFERE 6901

2

6901LLU

24

ECR90070600012

FERMO WR12

1

WR-12

25

ECR90070200024

CIRCLIP 24

1

CR-24

26

ECRV623000120

SPINOTTO

1

L15.5

27

ECRC534001100

*VEDI ECRC534001101 *

1



28

ECR9241108000

ANELLO ELASTICO

1

WR-8

29

ECR90060300006

RONDELLA PIANA M6

1

6.5*13*1

30

ECRV347000030

RONDELLA CONICA

2



31

ECR90050200006

DADO 3N06

1

3N6

32

ECR90056000006

DADO AUTOBLOCCANTE -06-

1

6

33

ECRC465000040

CREMAGLIERA

1



34

ECR90017505012

BOLT, H.S.H

2

5*12

35

ECR90072400035

ANELLO DI TENUTA

1

S-35

36

ECRV805000130

BULLONE, TORX 5

1

TB-5*10

37

ECRV805000170

BULLONE TORX 5 -SILVER-

1

TB-5*25

38

ECRC661000210

LEVA

1



39

ECRV494001070

TAPPO

1



40

ECRC661000220

LEVA DI SICUREZZA

1



41

ECRV494000891

TAPPO

1



42

ECRV204000580

PERNO

2



43

ECRV452001740

MOLLA DI RITORNO

1



44

ECRC403000880

IMPUGNATURA

1





Rif.

Articolo

Descrizione

Q.tà

Nota

45

ECR13104528230

COLLARINO

2



46

ECRV805000150

BULLONE TORX 5

2

TB-5*16

47

ECRV541000620

FELTRINO

1

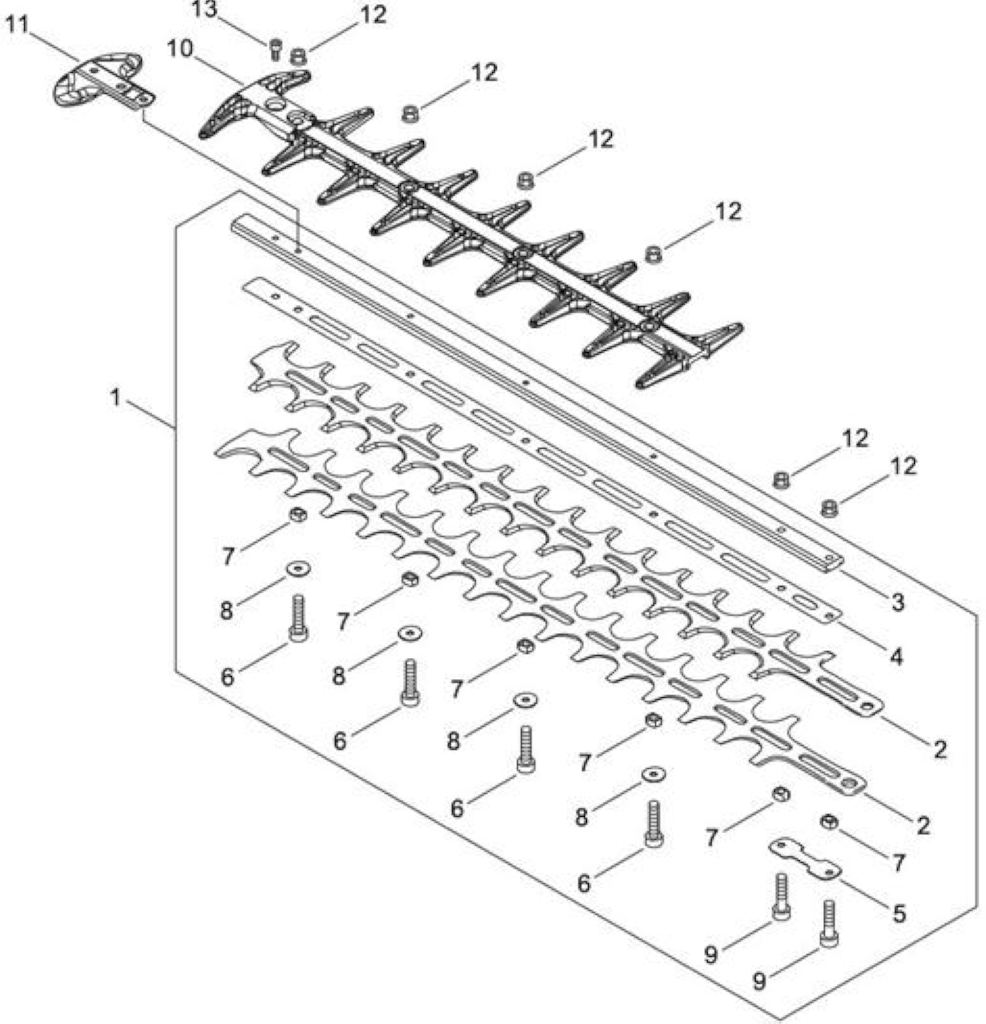

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRX041000630

LAMA COMPLETA

AH265S-HD/HCA265ES-HD

1



2

ECRX411001360

LAMA SINGOLA

AH265S-HD/HCA265ES-HD

2



3

ECRX425001030

SUPPORTO LAME

1



4

ECRX425001040

SUPPORTO LAME

1



5

ECRV150004330

PIASTRINA

1



6

ECRV805000170

BULLONE TORX 5 -SILVER-

4

TB-5*25

7

ECRV353000250

COLLARINO 5

6

9*7.45*5.3

8

ECRV303000290

RONDELLA CIRCOLARE

4



9

ECRV805000180

BULLONE, TORX 5

2

TB-5*30

10

ECRX431000250

GUIDA LAME

1



11

ECRE278000311

PROTEZIONE LAME

1

NEW-SHC

12

ECR9210805000

DADO

6



13

ECRV805000120

BULLONE TORX 5

1

TB-5*8

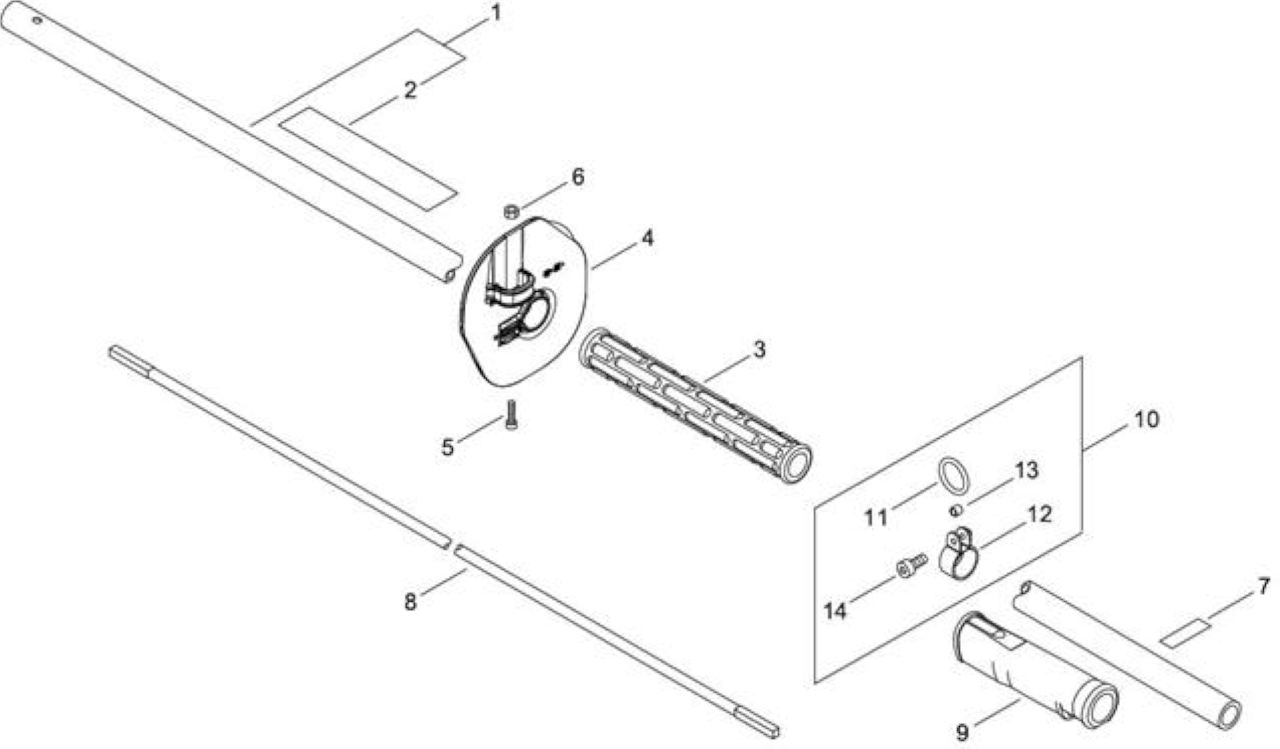

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100004140

TUBOLARE

1



2

ECRX505002890

LABEL CAUTION

1



3

ECRC403000470

IMPUGNATURA IN GOMMA

1



4

ECRC440000022

PARAMANO

1



5

ECRV805000160

BULLONE TORX 5

1

TB-5*20

6

ECR90050000005

DADO N05

1

5

7

ECRX504001100

LABEL TRADE

1



8

ECRC506000470

ALBERO FLESSIBILE

1

L:59.92

9

ECRC403000612

IMPUGNATURA IN GOMMA

1



10

ECRP100005360

ANELLO CINGHIA COMPL.

1



11

ECR30101652730

ANELLO

1



12

ECR30120708930

FASCETTA

1



13

ECR69901203330

BOCCOLA

1



14

ECRV805000150

BULLONE TORX 5

1

TB-5*16

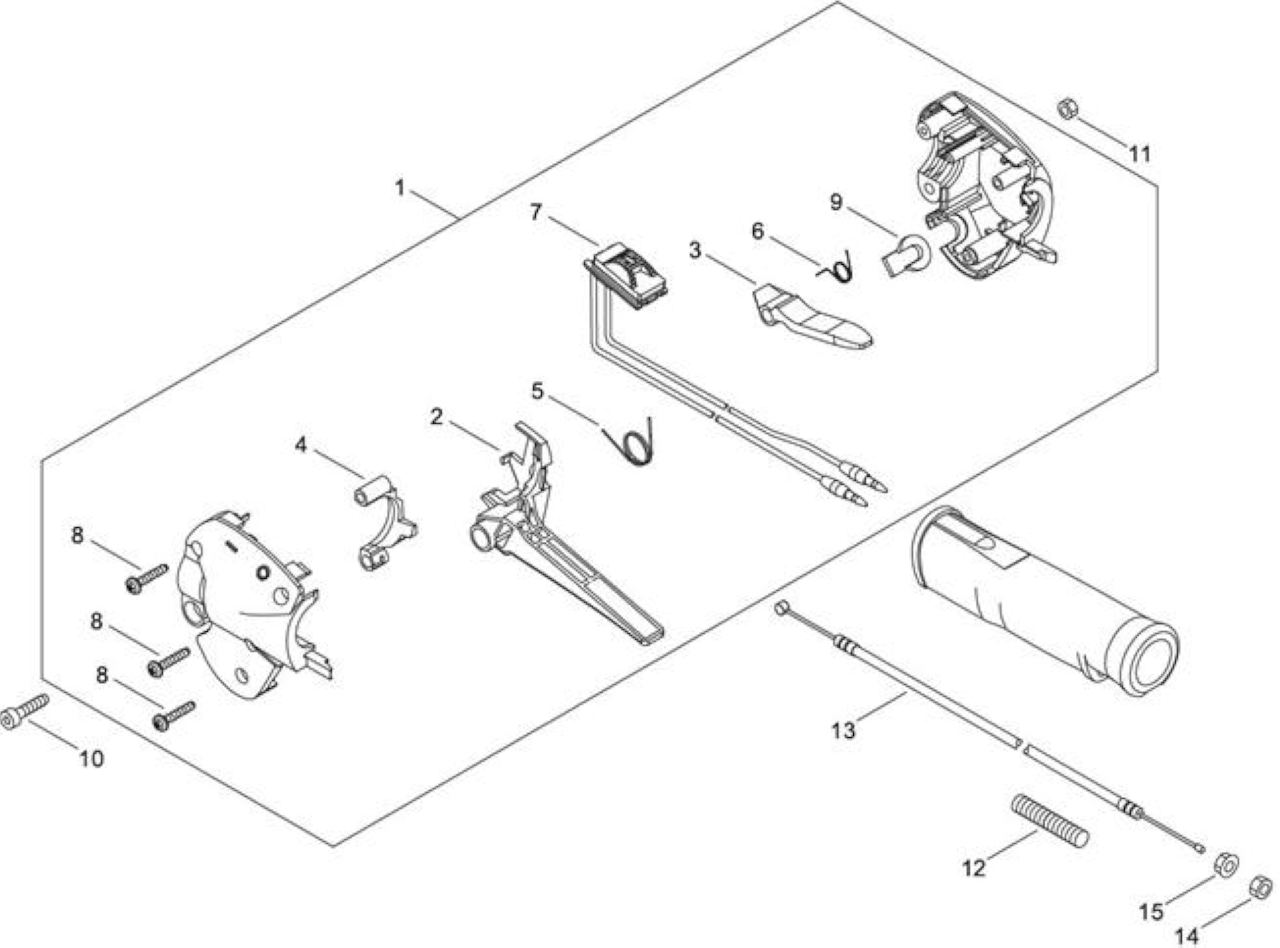

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRC044001620



1



2

ECRC450000480

LEVA ACCELERATORE

1



3

ECRC460000190

LEVA BLOCCA ACCELERATORE

1



4

ECRC461000020



1



5

ECRP022025820

MOLLA DI RITORNO

1



6

ECRV452000500



1



7

ECRP022043950



1



8

ECRP022032480



3



9

ECRP022025790

PLUG

1



10

ECRV805000150

BULLONE TORX 5

1

TB-5*16

11

ECR90050000005

DADO N05

1

5

12

ECRV475009230



1

10*40

13

ECRV430004990

CAVO ACCELERATORE

1



14

ECR90050200006

DADO 3N06

1

3N6

15

ECR90051800006

NUT, FLANGE

1

6

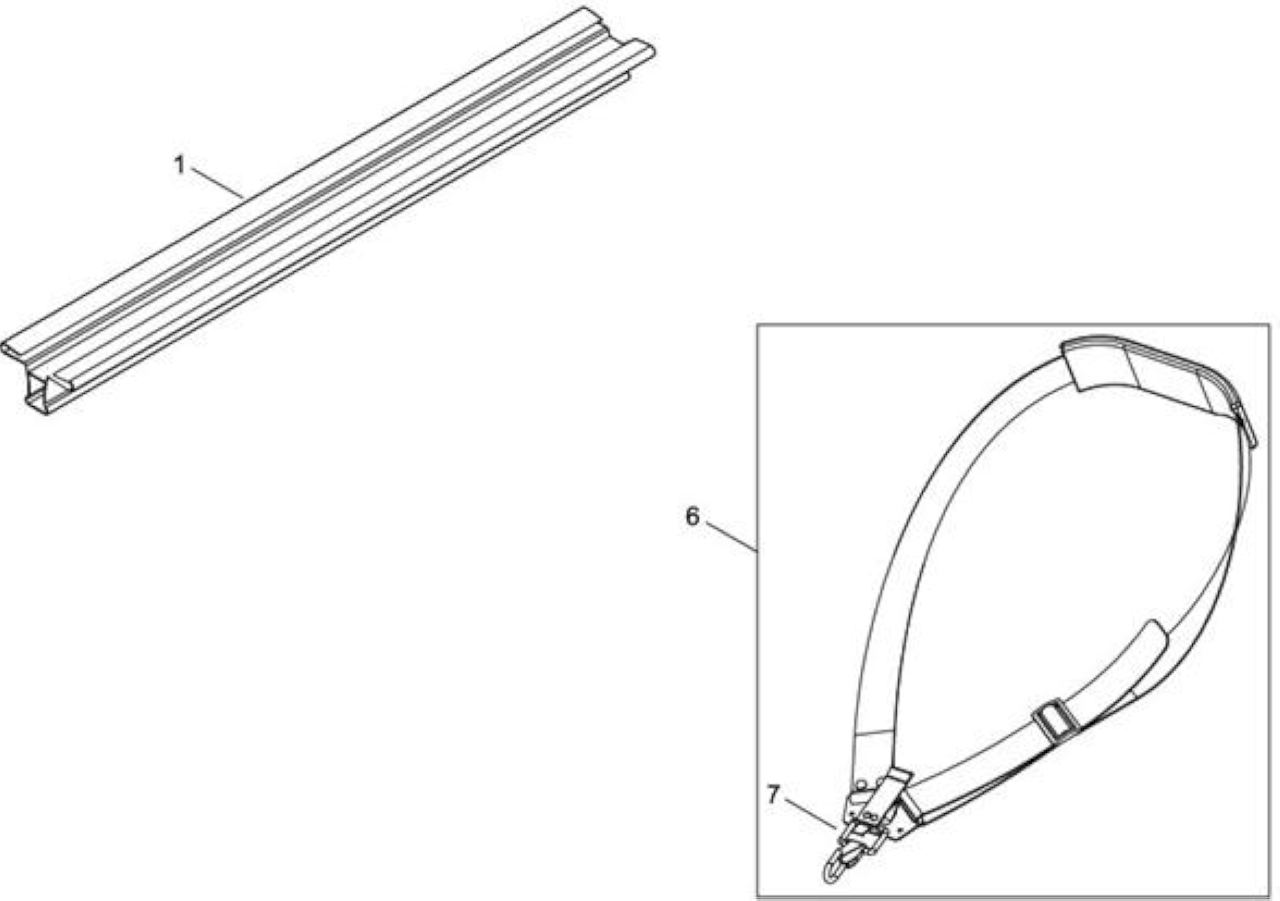

Text Box: 1 ECRX495000780 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

6           ECRC062000390    CINGHIAGGIO COMPLETO         1
