Motore

Basamento motore Bobina, Volano

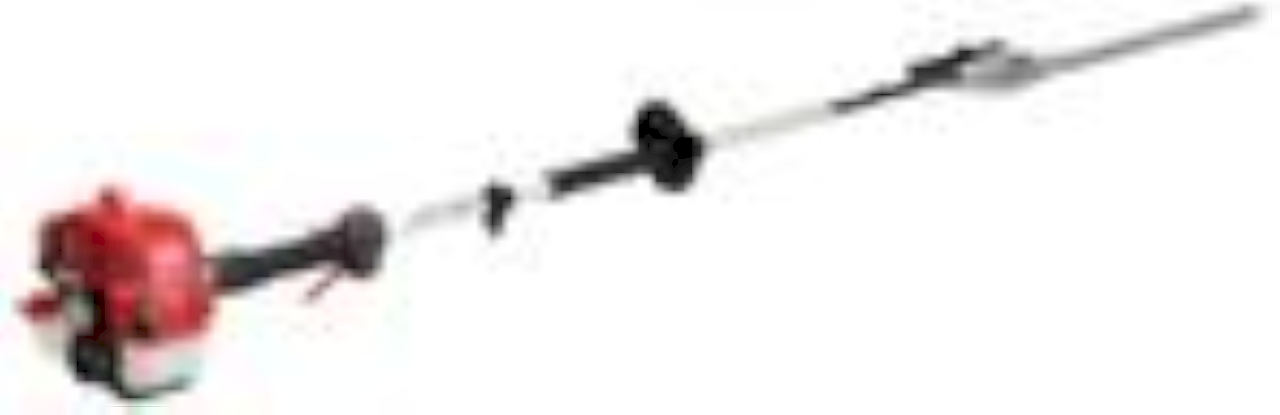

Informazioni tecniche
CILINDRATA	23,9
POTENZA	0,78 (1,06)
SERBATOIO MIX	690
LUNGHEZZA TOT. ASTA	2371
LUNGHEZZA LAMA	504
PESO	6,23

Frizione, Campana frizione

Filtro aria, Carburatore Carburatore

Serbatoio Marmitta Avviamento Scatola ingranaggi Lame

Aste

Impugnatura acceleratore

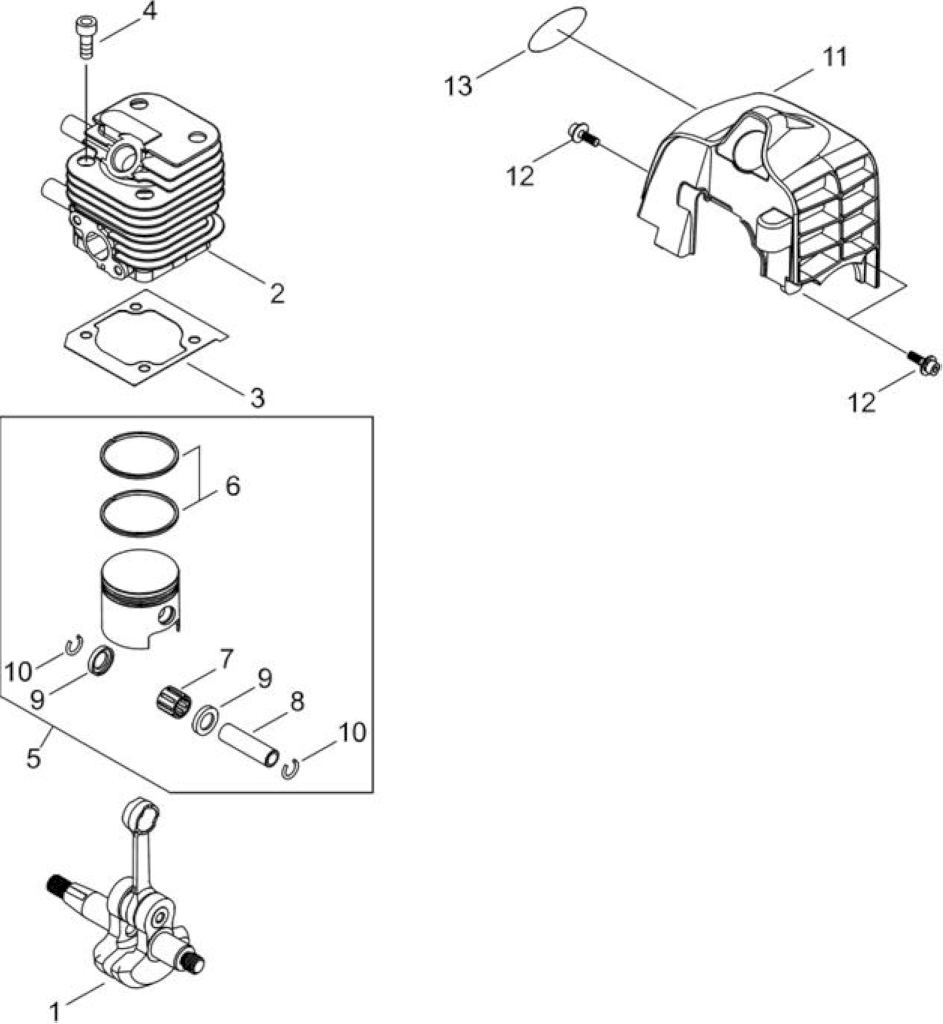

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA011000700	ALBERO MOTORE	1
2	ECRA130001710	CILINDRO	1
3	ECRV100000610	GUARNIZIONE CILINDRO	1
4	ECR90010505016	BULLONE BRUGOLA 5X16	4
5	ECRP021047540	*VEDI ECRP021035672 *	1
6	ECRA101000290		2
7	ECRV553000080		1
8	ECRV606000000	SPINOTTO PISTONE	1
9	ECRV306000250	RONDELLA CIRCOLARE 8	2
10	ECR10001504630	FERMO SPINOTTO	2
11	ECRA160002280	CARTER CILINDRO	1
12	ECRV202000200	BULLONE	3
13	ECRX504007700		1

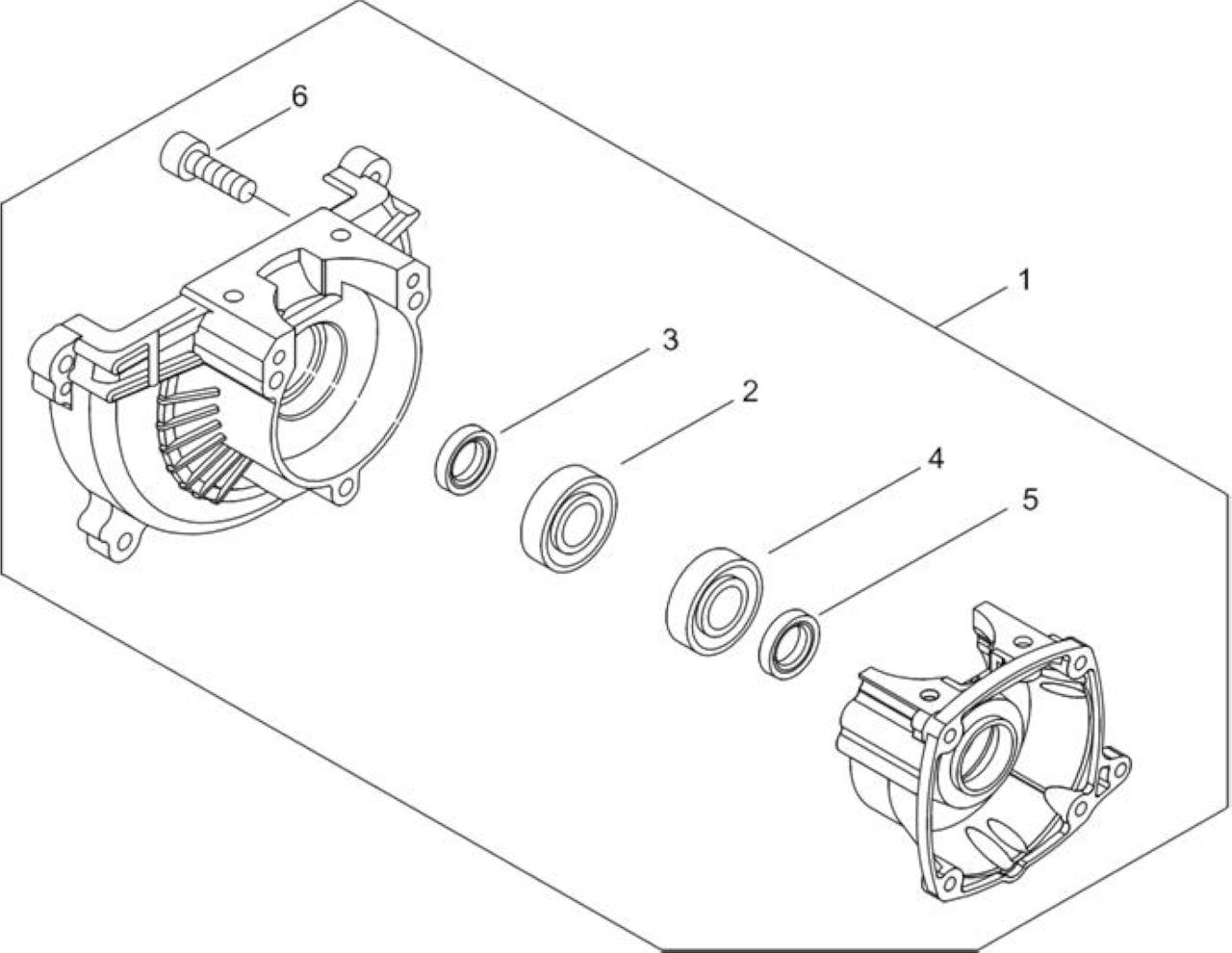

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021047530		1
2	ECR90080036001	CUSCINETTO BB6001/C3	1
3	ECRV505000080	PARAOLIO	1
4	ECR90080036001	CUSCINETTO BB6001/C3	1
5	ECRV505000070	PARAOLIO	1
6	ECR90010505025	BULLONE BRUGOLA 5X25	3

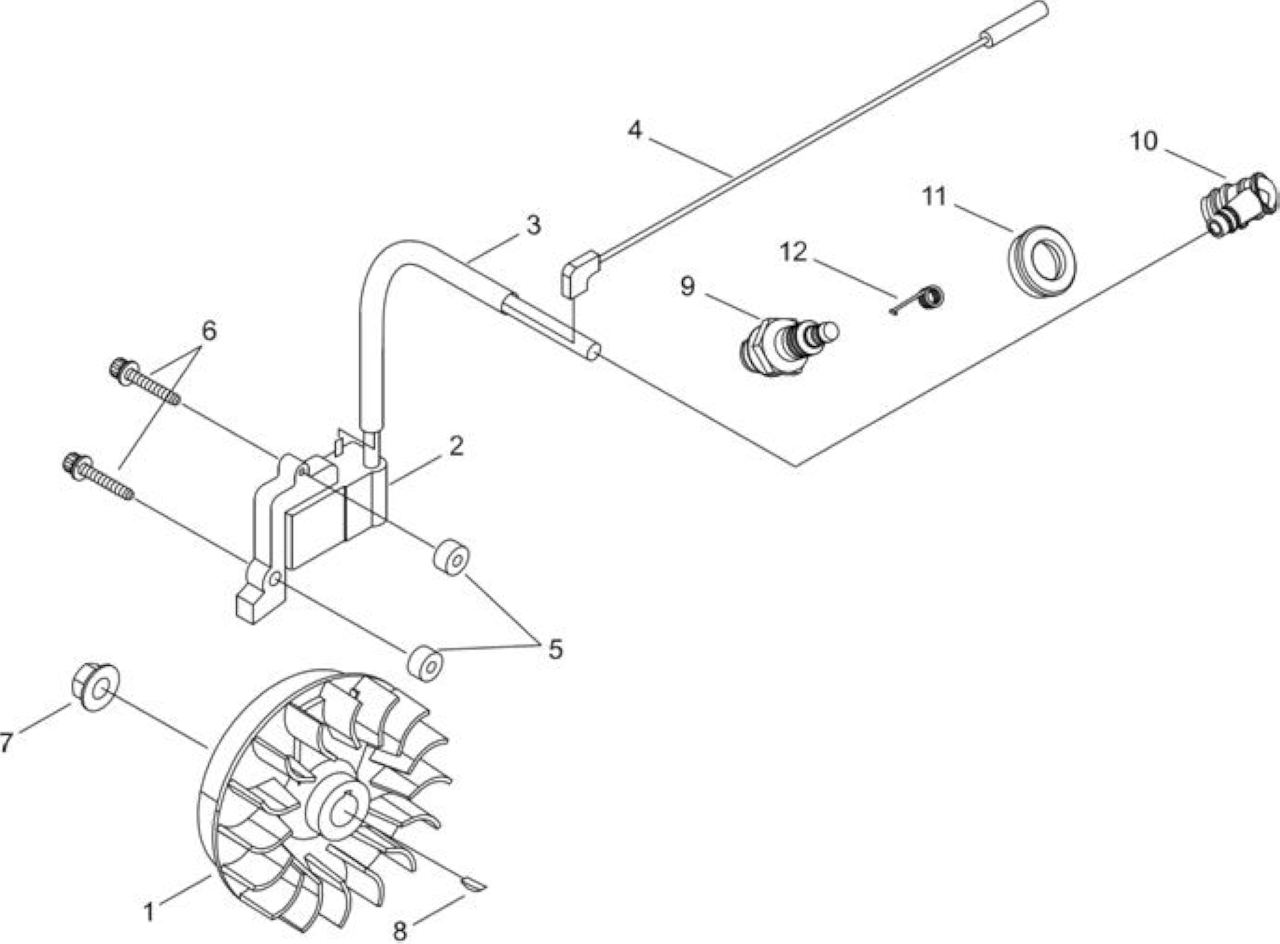

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409001060	VOLANO	1
2	ECRA411001540	*VEDI ECRA411001541 *	1
3	ECRV475006600	TUBETTO	1
4	ECRV485002470	LEAD	1
5	ECRV322000040		2
6	ECRV202000480		2
7	ECRV265000140	DADO	1
8	ECR9311503010	CHIAVELLA	1
10	ECRA427000060	CAPPUCCIO CANDELA	1
11	ECRA429000090	COPERTURA CAPPUCCIO	1
12	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1

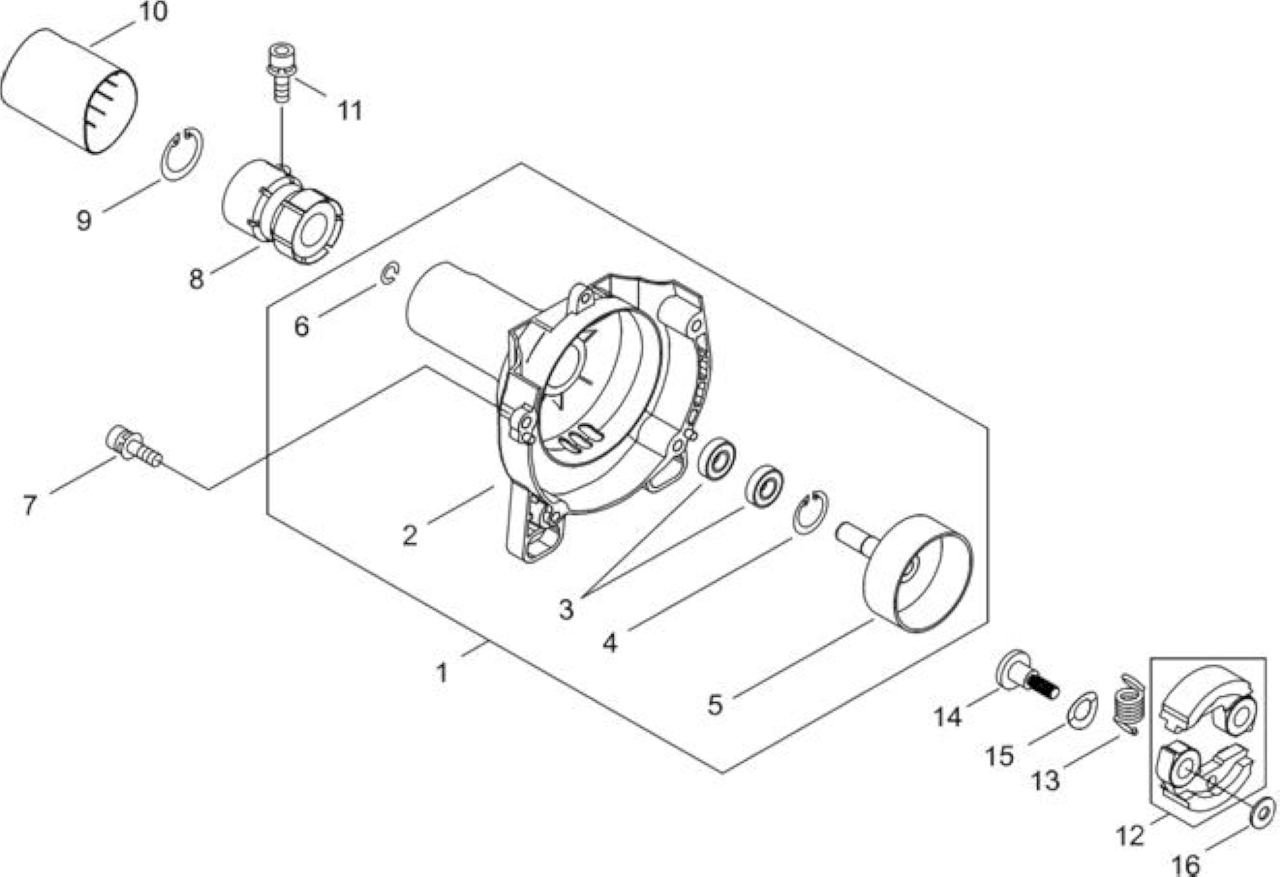

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021035702	CARTER VENTOLA COMPLETO	1
2	ECRA172001700	CARTER FRIZIONE	1
3	ECR90080206000	CUSCINETTO BB6000	2
4	ECR90070200026	FERMO CR26	1
5	ECRA556001300		1
6	ECR90070100010	FERMO CS10	1
7	ECR90016205018	BULLONE BRUGOLA 5X18	2
8	ECRA575000470	AMMORTIZZATORE	1
9	ECR90070200040	FERMO CR40	1
10	ECRA413000000		1
11	ECR9112205022	BULLONE	1
12	ECRP021047550		1
13	ECRA566000050		1
14	ECRA557000040		2
15	ECRV346000040		2
16	ECRV304000150		2

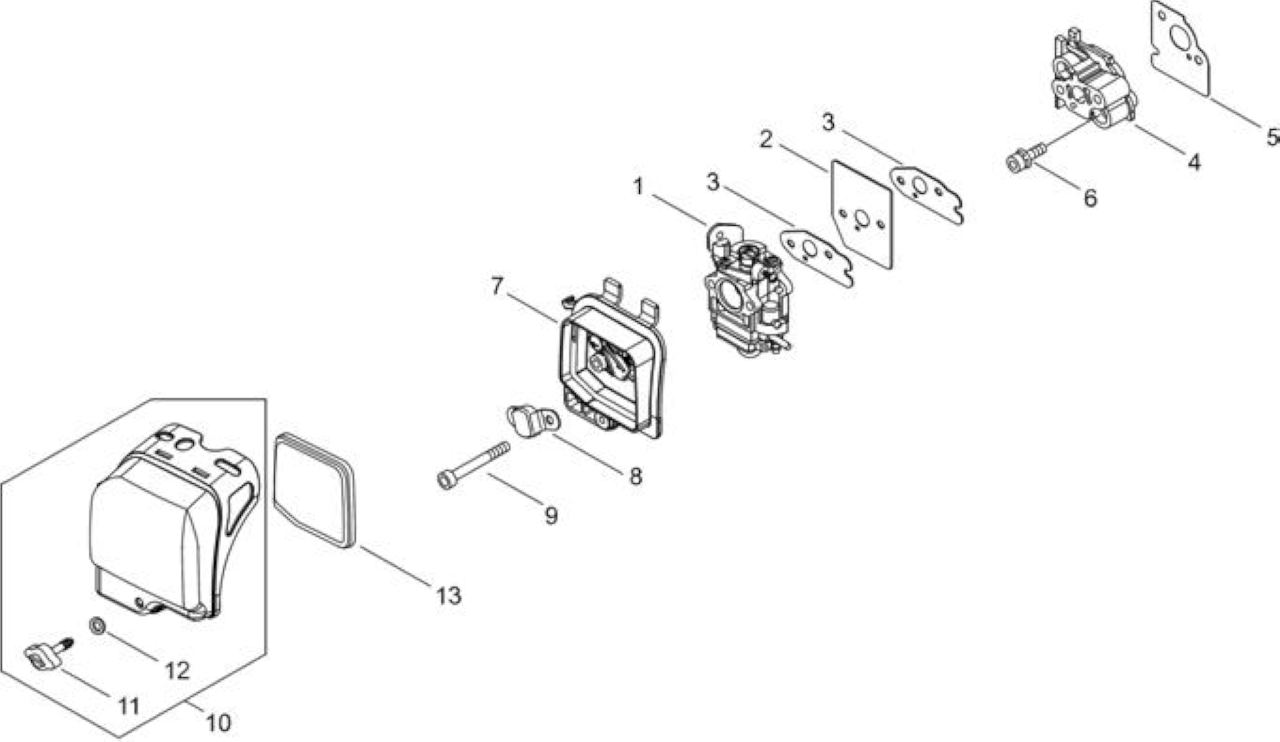

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA021003310	*VEDI ECRA021003311 *	1
2	ECRA209000460	PIASTRA ISOLATORE	1
3	ECRV103001060	GUARNIZIONE	2
4	ECRA200000910	ISOLATORE	1
5	ECRV103000660		1
6	ECR90016205030	BULLONE BRUGOLA 5X30	2
7	ECRA023000290	CORPO FILTRO ARIA COMPL.	1
8	ECRA244000120	PIASTRINA	1
9	ECR9110905060	BULLONE	2
10	ECRA232000640		1
11	ECRV299000340	POMELLO	1
12	ECRV323000080		1
13	ECRA226001390	ELEMENTO FILTRO ARIA	1

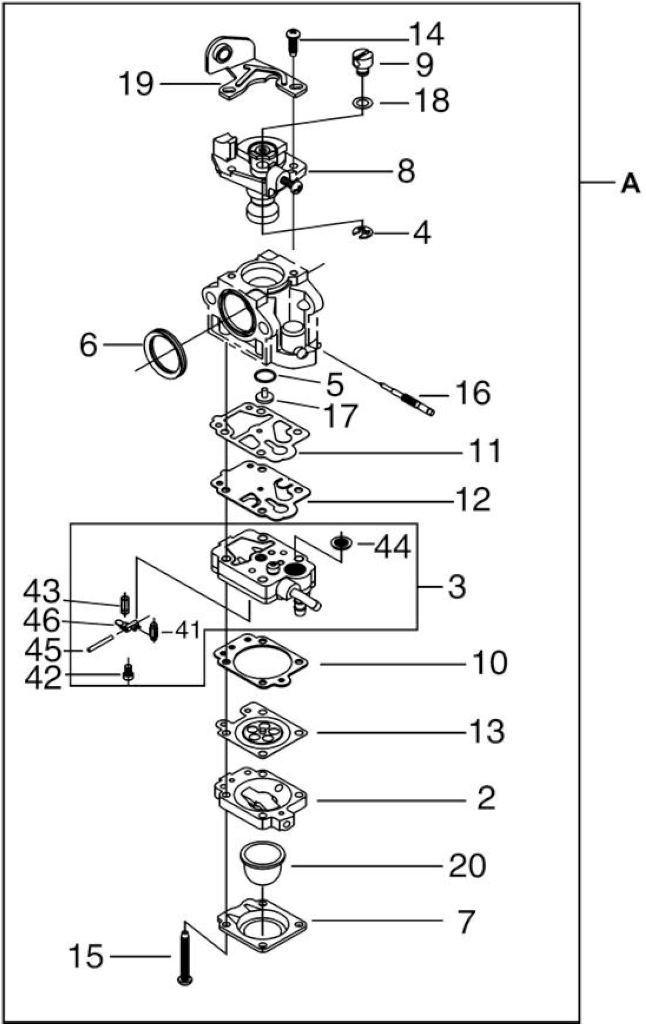

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021003310	*VEDI ECRA021003311 *	1
2	ECRP003003980	COPERCHIO MEMBRANA	1
3	ECRP003004150	CORPO POMPA COMPLETO	1
41	ECR12313719830	SPILLO CARBURATORE	1
42	ECR12313905560	VITE BILANCIERE	1
43	ECR12312205560	MOLLA BILANCIERE	1
44	ECR12312610631	FILTRO CARBURATORE	1
45	ECR12313803930	SPINOTTO	1
46	ECR12312303930	BILANCIERE	1
4	ECR12317307930	FERMO CE	1
5	ECR12318340630	ANELLO GOMMA	1
6	ECR12314312110	GUARNIZIONE AD ANELLO	1
7	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
8	ECRP003004160	VALVOLA CARBURATORE	1
9	ECR12317245130	PERNO CARBURATORE	1
10	ECR12314005560	GUARNIZIONE MEMBRANA	1
11	ECRP003004100	GUARNIZIONE MEMBRANA	1
12	ECR12311240630	MEMBRANA POMPANTE	1
13	ECRP003001850	MEMBRANA CON DISCO	1
14	ECR12311440630	VITE SUPPORTO	2
15	ECR12311005560	SCREW, PUMP COVER	4
16	ECRP003004110	NEEDLE	1
17	ECRP003004120	GETTO	1
18	ECR12314954230	RONDELLA	1
19	ECR12312854230		1
20	ECR12318140630	PRIMER	1

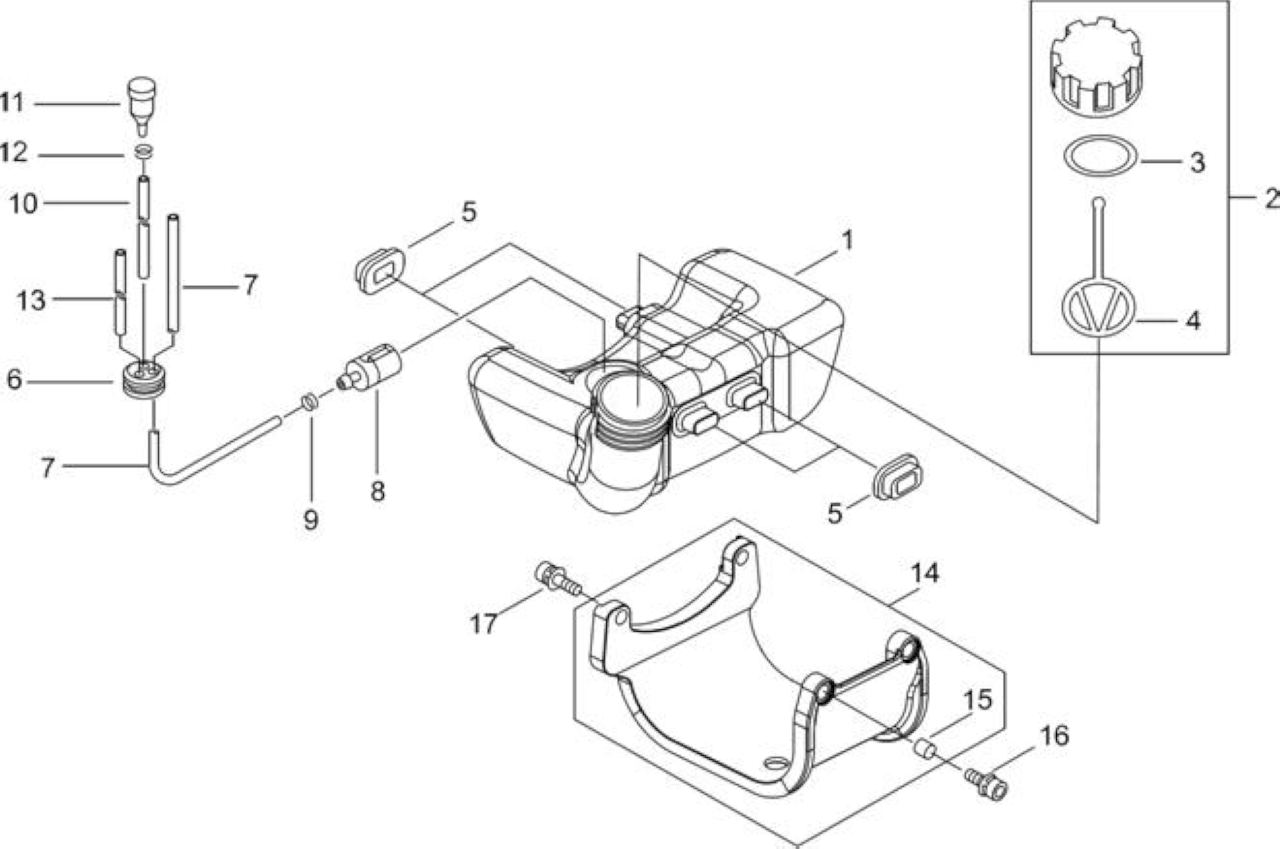

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350000972	SERBATOIO MISCELA	1
2	ECRP021035680	*VEDI ECRP021035681 *	1
3	ECR13101655830	*VEDI ECRV107000190 *	1
4	ECRA365000060	MISCELATORE	1
5	ECRV420002220	AMMORTIZZATORE SERBATOIO	4
6	ECR13211555930	*VEDI ECR13211555931 *	1
7	ECR43721030830	*VEDI ECR43721030831 *	1
8	ECRA369000001	FILTRO MISCELA	1
9	ECRV490001240	CLIP	1
10	ECR13011054430	*VEDI ECR13011054431 *	1
11	ECRA356000040		1
12	ECRV490001230	CLIP	1
13	ECR13201049730	TUBO MISCELA ESTERNO	1
14	ECRA175000080	PROTEZIONE SERBATOIO	1
15	ECRV354000110	COLLAR,6	4
16	ECR90016205018	BULLONE BRUGOLA 5X18	2
17	ECR90016205040	BULLONE BRUGOLA 5X40	2

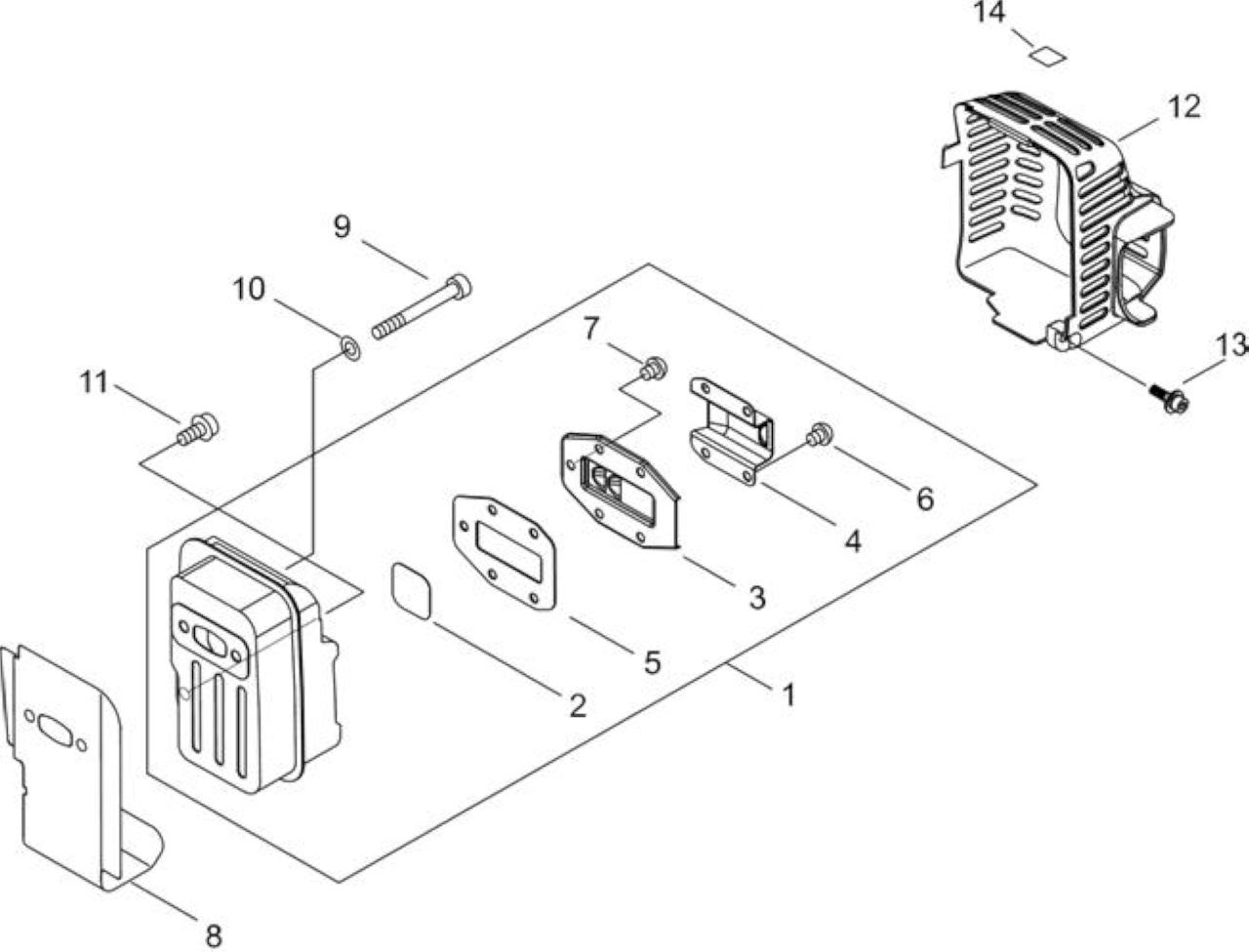

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021037641	MARMITTA COMPLETA	1
2	ECRA310000170	SCREEN	1
3	ECRA313001660	GUIDE, EXHAUST	1
4	ECRA313001230	PIASTRINA	1
5	ECRV104001100		1
6	ECR90028304008	SCREW 4*8	4
7	ECR90028304008	SCREW 4*8	1
8	ECRV104002200	GUARNIZIONE SCARICO	1
9	ECR9110905055	BULLONE	2
10	ECR90060400005	WASHER 5 SUS	2
11	ECR90010605012	BULLONE BRUGOLA 5X12	1
12	ECRA320000870	CARTER MARMITTA	1
13	ECRV202000200	BULLONE	1
14	ECRX505007710		1

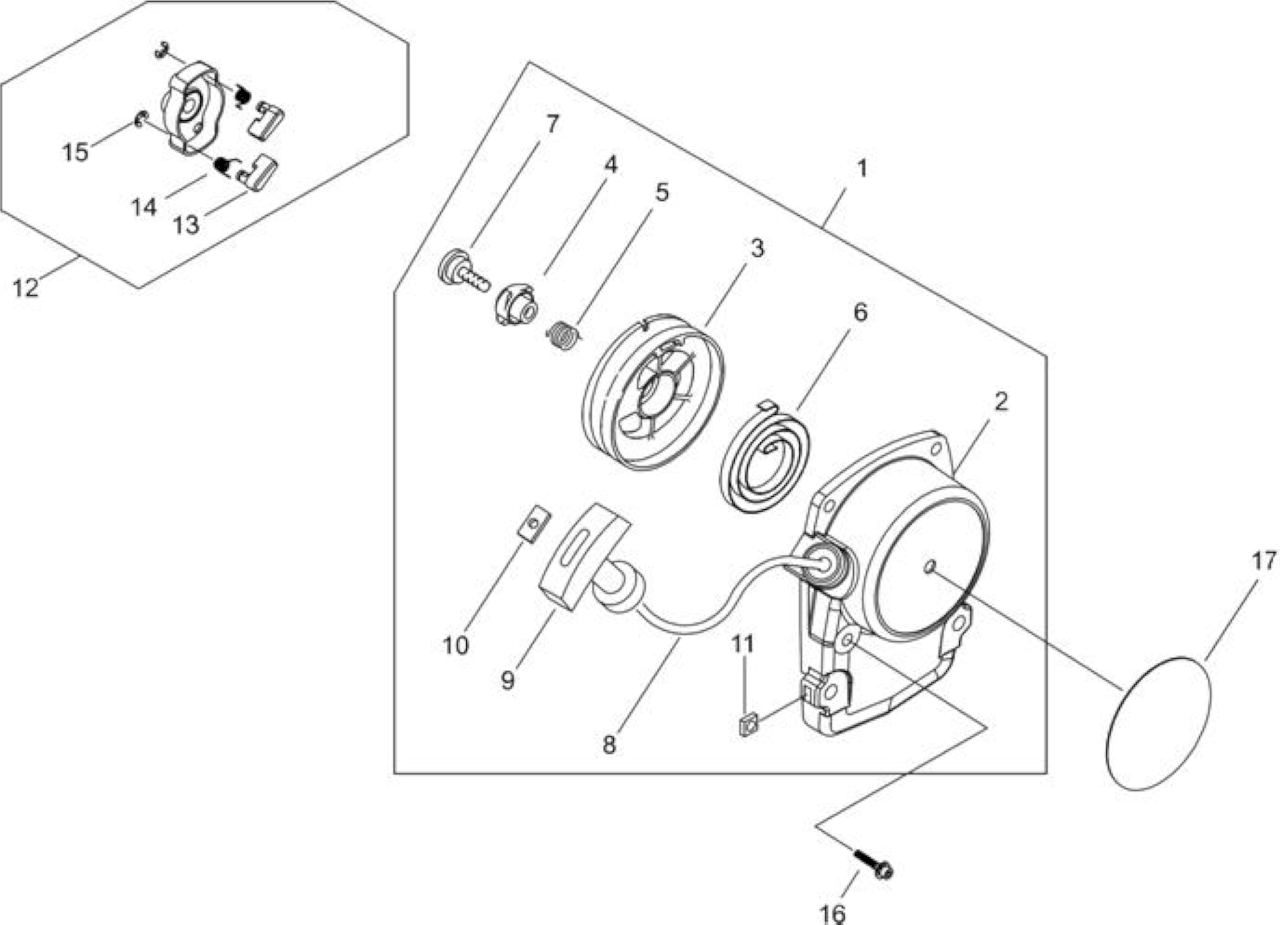

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051002840	AVVIAMENTO COMPL.T243	1
2	ECRP022038050		1
3	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
4	ECRP022028000	INNESTO AVVIAMENTO *T.I.12-511	1
5	ECRP022008270	MOLLA DI RITORNO	1
6	ECR17722042030	* VEDI ECRP022019680 *	1
7	ECR17723661830	*VEDI ECRV253000310 *	1
9	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
10	ECRP022037670	FERMA FUNE	1
11	ECR90056500005	DADO N.5	2
12	ECRA052000180	GANCI AVV.TO COMPLETI	1
13	ECRP022006850	GANCIO AVVIAMENTO	2
14	ECRP022006510	*VEDI ECR17723412220 *	2
15	ECRP022002100	*VEDI SKRP022002100 *	2
16	ECRV202000200	BULLONE	2
17	ECRX504007680	ETICHETTA	1

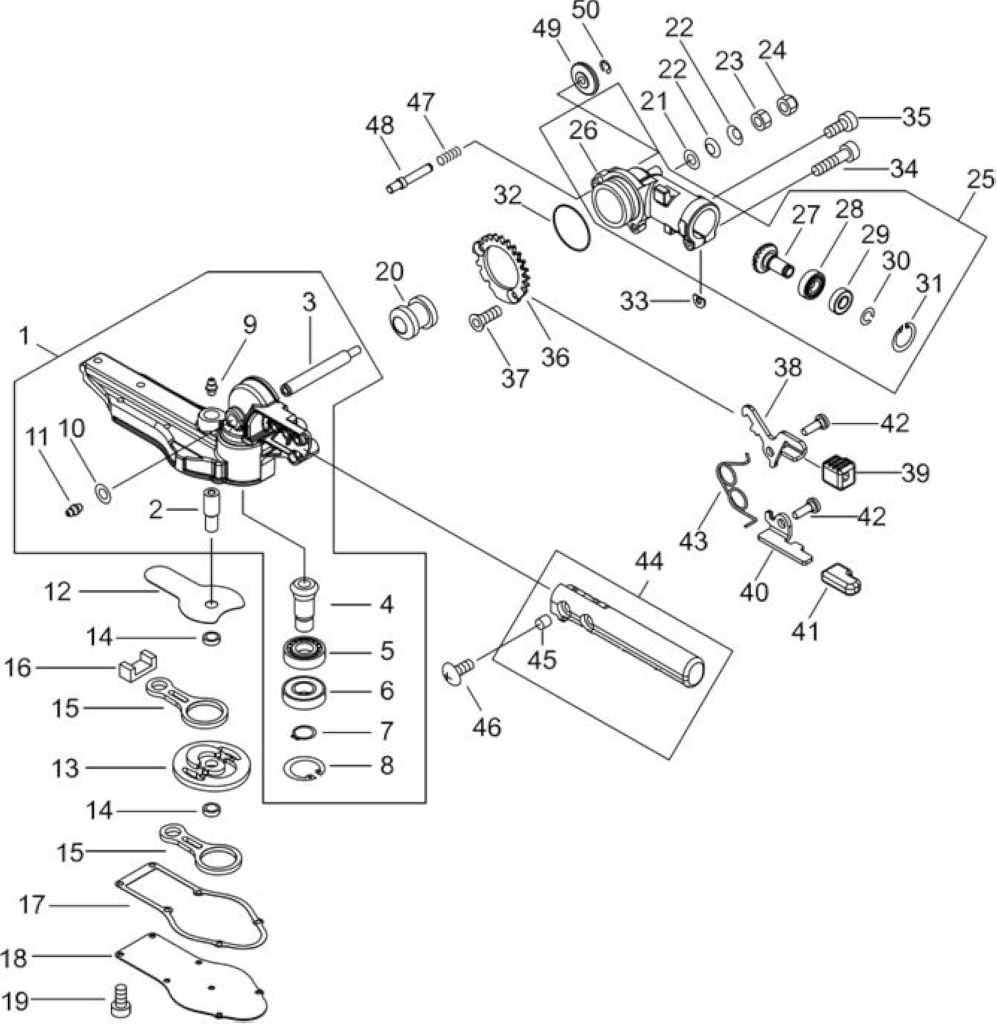

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021047560	* VEDI ECRP200000320 *	1
2	ECRC534001060	ALBERINO INGRANAGGIO	1
3	ECRC534001010	ALBERINO	1
4	ECRV655000090	PIGNONE	1
5	ECR90080036002	CUSCINETTO BB6002/C3	1
6	ECR9400436002	CUSCINETTO BB6002ZZ/C3	1
7	ECR90070100014	FERMO CS14	1
8	ECR9242432000	SNAP RING	1
9	ECRV187000080	INGRASSATORE	1
10	ECR90060300006	RONDELLA PIANA M6	1
11	ECRV187000080	INGRASSATORE	1
12	ECRV150003940	*VEDI ECRV150003941 *	1
13	ECRV650000660	*VEDI ECRV650000661 *	1
14	ECRV356000730	COLLARINO 10	2
15	ECRC532000360	BIELLA	2
16	ECRV541000570	FELTRINO	1
17	ECRV110000180	GUARNIZIONE SCATOLA INGRANAGGI	1
18	ECRC539000130	COPERCHIO SCATOLA INGR. *T.I.17-618	1
19	ECRV804000110	BULLONE TORX 4	7
20	ECRP021047570	INGRANAGGIO DOPPIO	1
21	ECR90060300006	RONDELLA PIANA M6	1
22	ECRV347000030	RONDELLA CONICA	2
23	ECR90050200006	DADO 3N06	1
24	ECR90056000006	DADO AUTOBLOCCANTE -06-	1
25	ECRP021047810	SCATOLA INGRANAGGI COMPLETA	1
26	ECRC531001080	SCATOLA INGRANAGGI	1
27	ECRV000000090		1
28	ECR90080000609	CUSCINETTO BB609	1
29	ECR90080400609		1
30	ECR90070600009	FERMO WR09	1
31	ECR9242424000		1
32	ECR90072400035	ANELLO DI TENUTA	1
33	ECRV340000300	SPESSORE	1
34	ECRV805000170	BULLONE TORX 5 -SILVER-	1
35	ECRV805000130	BULLONE, TORX 5	1
36	ECRC465000030	CREMAGLIERA	1
37	ECR90017505012	BOLT, H.S.H	2
38	ECRC661000150	LEVA	1
39	ECRV494000880	TAPPO	1
40	ECRC661000080	LEVA DI SICUREZZA	1
41	ECRV494000890	*VEDI ECRV494000891 *	1
42	ECRV204000580	PERNO	2
43	ECRV452000710	MOLLA DI RITORNO	1
44	ECRC403000480	IMPUGNATURA	1

Rif.	Articolo	Descrizione	Q.tà Nota
45	ECRV354000320	COLLARINO	2
46	ECR9146306020	VITE	2
47	ECRV450001930		1
48	ECRC226000070		1
49	ECRM613000250	POMELLO	1
50	ECR90070000005	ANELLO DI TENUTA CE05	1

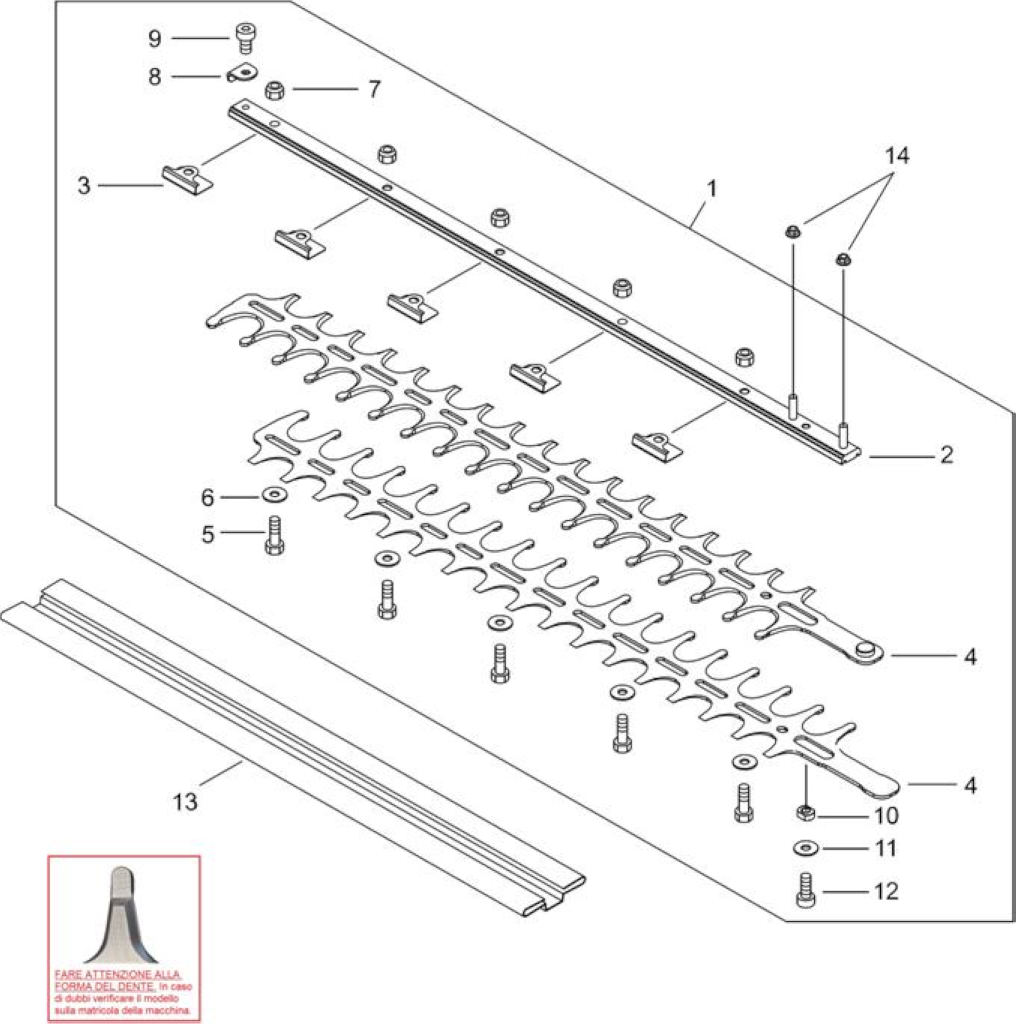

1	ECRX041000510	LAMA COMPLETA X HCAS235ESLW/HCA265	1
2	ECRX425000920	SUPPORTO LAME X HCAS235ESLW/265ESLW	1
3	ECRX425000930	SUPPORTO	5
4	ECRX411001320	LAMA X HCAS235ESLW/HCA265ESLW	2
5	ECRV204000570	BULLONE BARRA FALCIANTE	5
6	ECRV304000240	RONDELLA	5
7	ECR43302206460	DADO LAMA *T.I.12-494	5
8	ECRJ447001050	PROTEZIONE	1
9	ECRV805000120	BULLONE TORX 5	1
10	ECRV376002130	SPESSORE	1
11	ECRV304000240	RONDELLA	1
12	ECRV805000250	BULLONE TORX 5	1
13	ECRX495000600		1
14	ECRV263000330	DADO	2

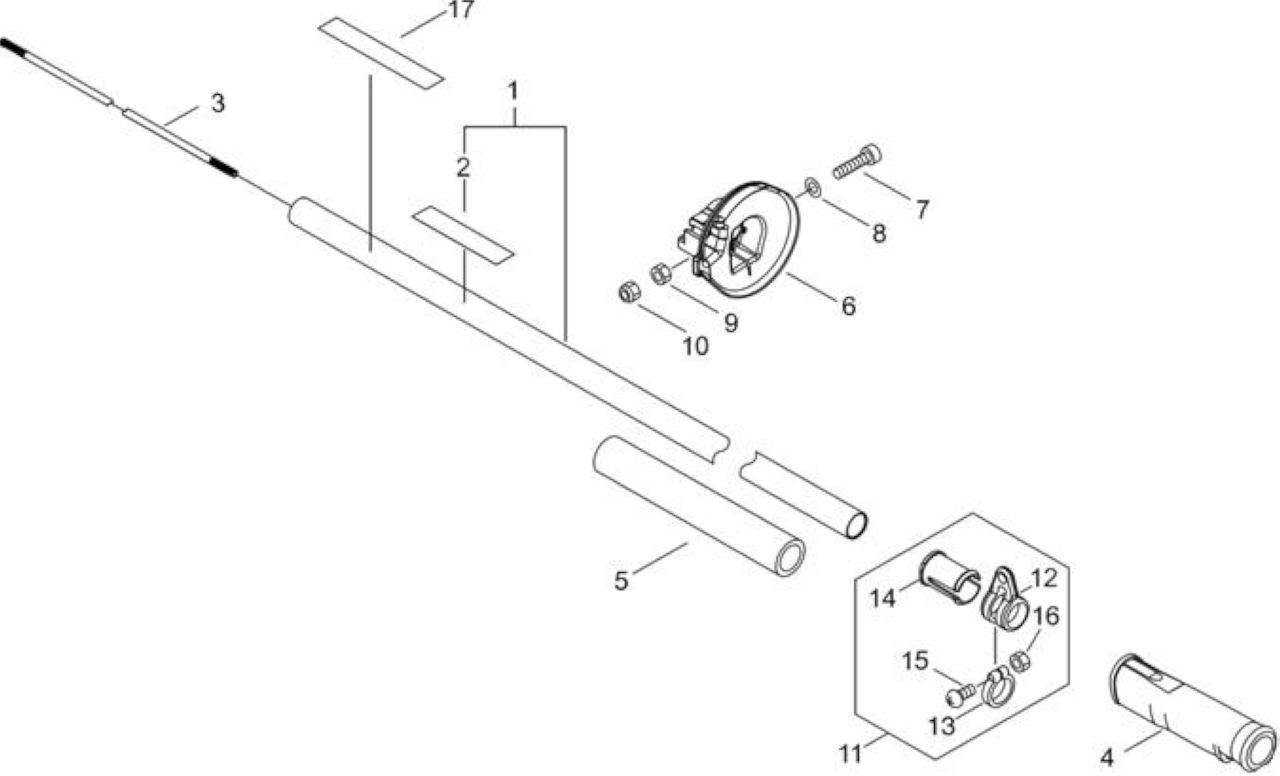

1	ECRP021047750	TUBO TRASMISSIONE	1
2	ECRX505002890	LABEL CAUTION	1
3	SKRC504000500	ALBERO TRASMISSIONE	1
4	ECRC412000261	IMPUGNATURA IN GOMMA	1
5	ECRC403000470	IMPUGNATURA IN GOMMA	1
6	ECRC440000110	PARAMANO	1
7	ECRV805000060	BOLT, TORX 5	1
8	ECR90060300005	RONDELLA PIANA M5	1
9	ECR90050000005	DADO N05	1
10	ECR90056200005	*VEDI ECR90056000005 *	1
11	ECRC063000000	SUPPORTO CINGHIA COMPL.	1
12	ECRC670000060		1
13	ECRV495001330	COLLARINO	1
14	ECRV363000110	SPESSORE	1
15	ECR9157804016	SCREW PM	1
16	ECR90050000004	DADO N04	1
17	ECRX504001100	LABEL TRADE	1

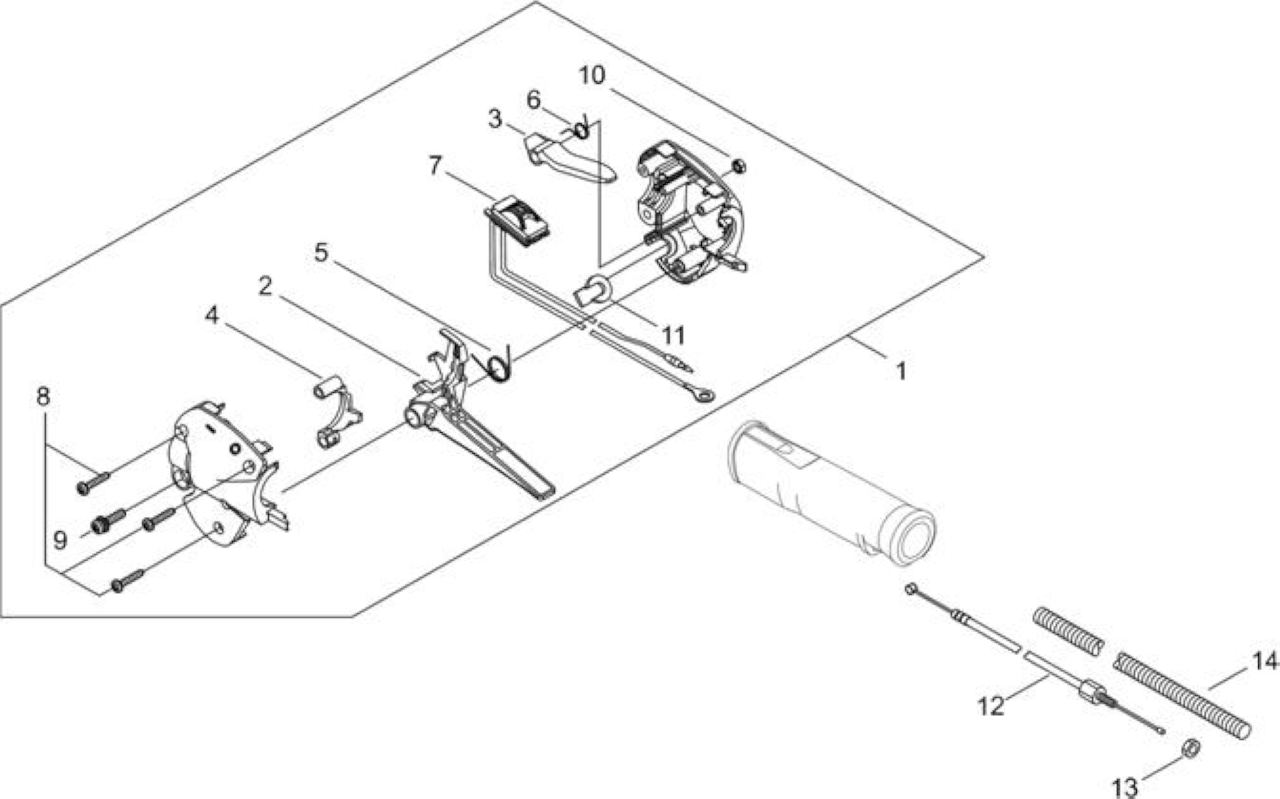

1	ECRC044000350		1
2	ECRC450000480	LEVA ACCELERATORE	1
3	ECRC460000190	LEVA BLOCCA ACCELERATORE	1
4	ECRC461000020		1
5	ECRP022025820	MOLLA DI RITORNO	1
6	ECRV452000500		1
7	ECRP022038060		1
8	ECRP022032480		3
9	ECRP022025800	SCREW	1
10	ECR9201705000	NUT	1
11	ECRP022025790	PLUG	1
12	ECRV430002611	CAVO ACCELERATORE	1
13	ECR90050200006	DADO 3N06	1
14	ECRV475004470	TUBE	1
