Cilindro, collettore, marmitta Carter campana, carter cilindro Pistone, frizione

Bobina, Volano Avviamento

Filtro aria, Carburatore Serbatoio

Scatola ingranaggi Lame

Asta trasmissione, tubolare Impugnatura acceleratore Cinghia

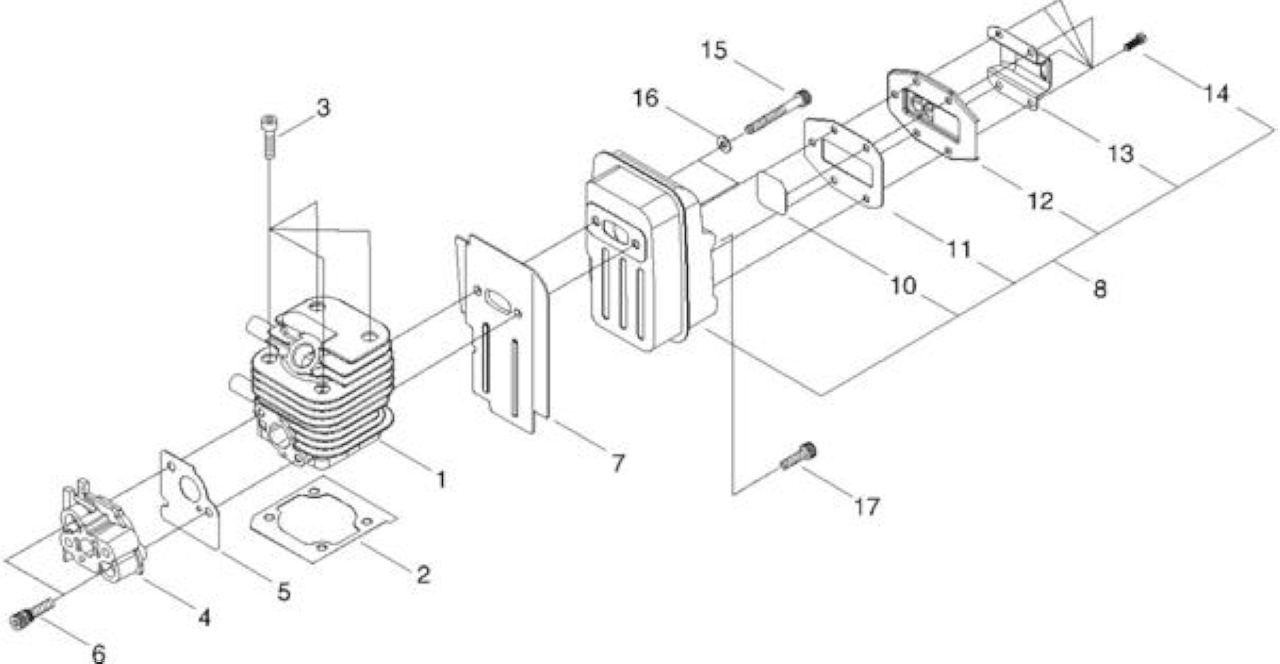

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA130001710

CILINDRO

1

2

ECRV100000610

GUARNIZIONE CILINDRO

1

3

ECR90010505016

BULLONE BRUGOLA 5X16

4

4

ECRA200000910

ISOLATORE

1

5

SKRV103000660

GUARNIZIONE ISOLATORE

1

6

ECR90016205030

BULLONE BRUGOLA 5X30

2

7

ECRV104001090

GUARNIZIONE MARMITTA

1

8

ECRP021037641

MARMITTA COMPLETA

1

10

ECRA310000170

SCREEN

1

11

SKRV104001100

GUARNIZIONE

1

12

ECRA313001660

GUIDE, EXHAUST

1

13

ECRA313001230

PIASTRINA

1

14

ECR90028304008

SCREW 4*8

5

15

ECR9110905055

BULLONE

2

16

ECR90060400005

WASHER 5 SUS

2

17

ECR90010605012

BULLONE BRUGOLA 5X12

1

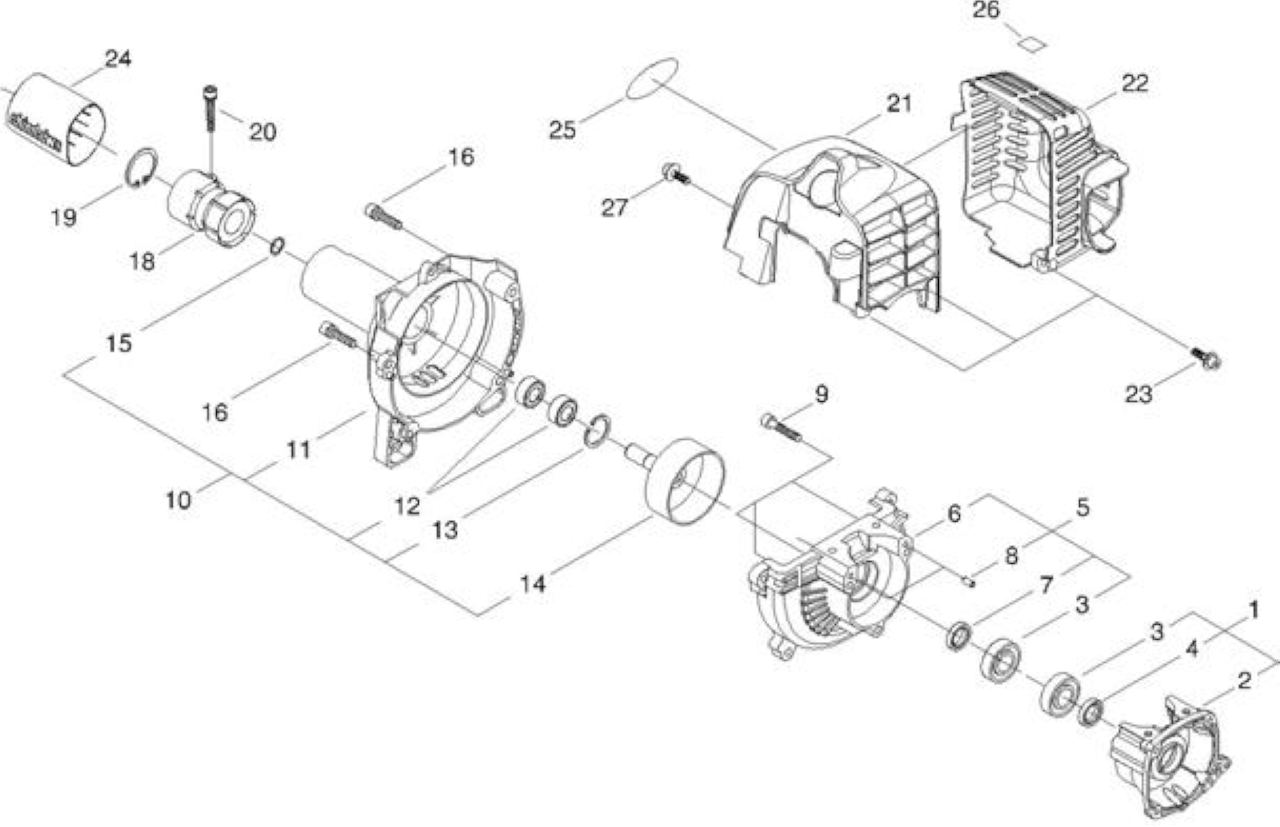

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021035650

CARTER MOTORE (S) COMPL.

1



2

ECRA120000140

CRANK CASE S

1



3

ECR90080036001

CUSCINETTO BB6001/C3

1



4

ECRV505000070

PARAOLIO

1



5

ECRP021035660

CARTER MOTORE (M) COMPL.

1



6

ECRA120000130

CRANK CASE M

1



3

ECR90080036001

CUSCINETTO BB6001/C3

1



7

SKRV505000080

*VEDI ECRV505000080 *

1



8

ECR90033040080

COPPIGLIA 4X08

2



9

ECR90010505025

BULLONE BRUGOLA 5X25

3



10

ECRP021035702

CARTER VENTOLA COMPLETO

1



11

ECRA172001700

CARTER FRIZIONE

1



12

ECR90080206000

CUSCINETTO BB6000

2



13

ECR90070200026

FERMO CR26

1



14

SKRA556001300

TAMBURO FRIZIONE X COP.IN METALLO

1



15

ECR90070100010

FERMO CS10

1



16

ECR90016205018

BULLONE BRUGOLA 5X18

2



18

ECRA575000470

AMMORTIZZATORE

1



19

ECR90070200040

FERMO CR40

1



20

ECR9112205022

BULLONE

1



21

ECRA160002280

CARTER CILINDRO

1



22

ECRA320000870

CARTER MARMITTA

1



23

ECRV202000200

BULLONE

3



24

SKRA413000000

PROTEZIONE *NON CONSEGNARE*

1



25

ECRX504007700



1



26

ECRX505002310

ETICHETTA

1



27

ECRV202000200

BULLONE

1

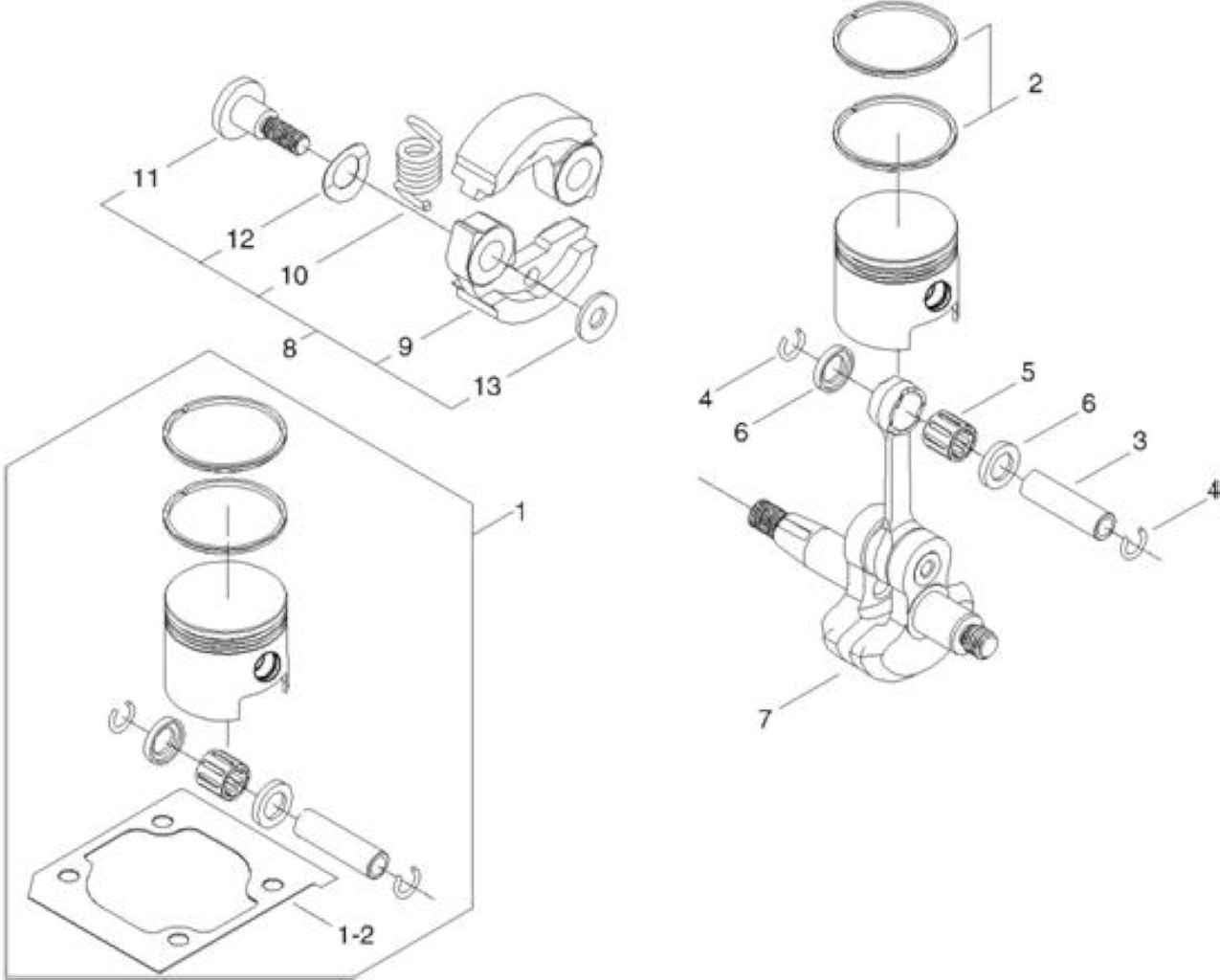

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021035670

*VEDI ECRP021035672 *

1

2

SKRA101000290

FASCIA ELASTICA

2

3

ECRV606000000

SPINOTTO PISTONE

1

4

ECR10001504630

FERMO SPINOTTO

2

5

SKRV553000080

CUSCINETTO AD AGHI

1

6

SKRV306000250

*VEDI ECRV306000250 *

2

7

ECRA011000700

ALBERO MOTORE

1

8

ECRA056000260

FRIZIONE COMPLETA

1

9

SKRA553000060

MASSA FRIZIONE

2

10

SKRA566000050

*VEDI SKRA566000200 *

1

11

SKRA557000040

BULLONE FRIZIONE

2

12

SKRV346000040

RONDELLA ELASTICA

2

13

SKRV304000150

RONDELLA

2

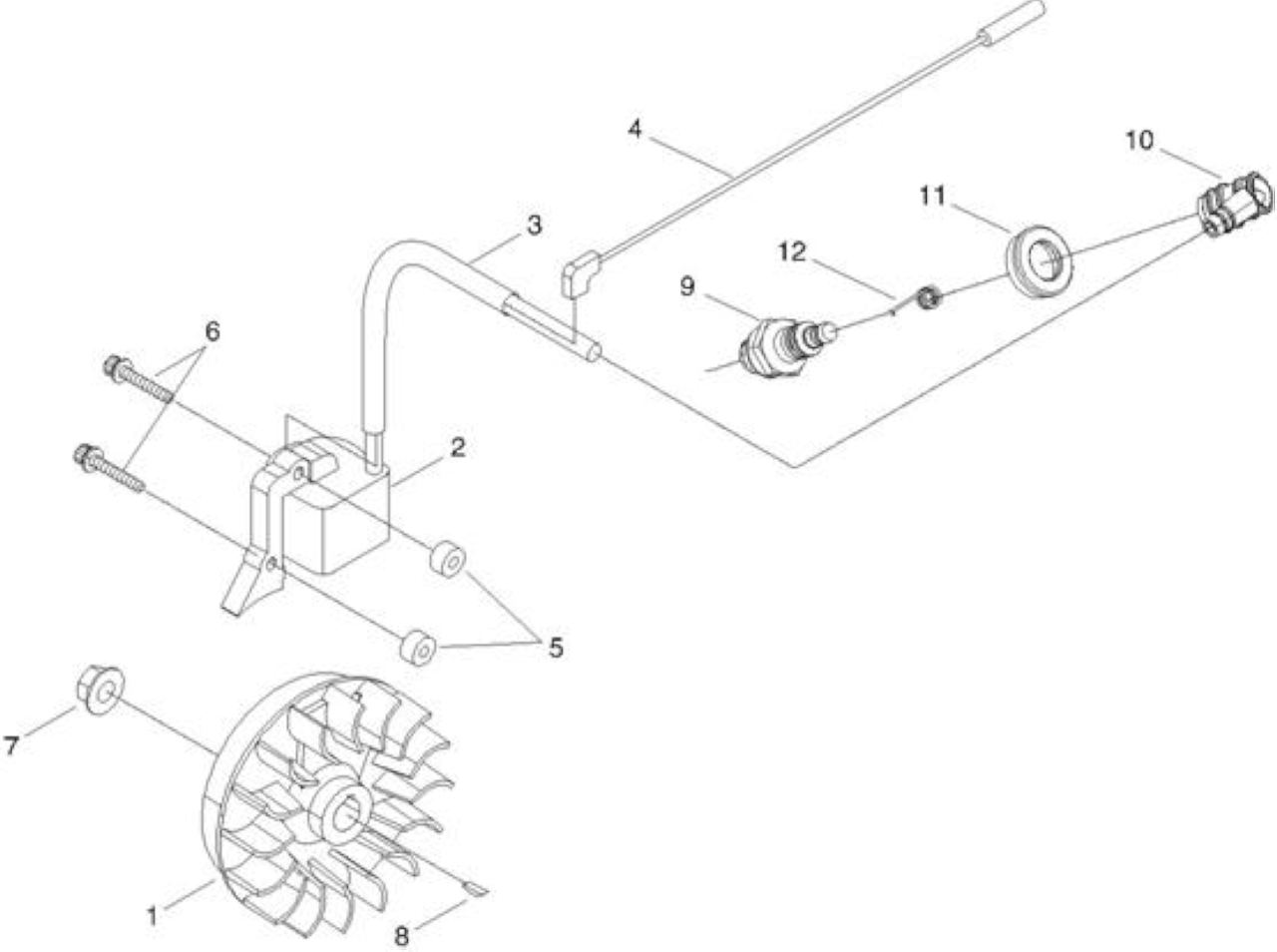

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409001060

VOLANO

1

2

ECRA411001150

*VEDI ECRA411001540 *

1

3

ECRV475006600

TUBETTO

1

4

ECRV485002470

LEAD

1

5

SKRV322000040

ELEMENTO ISOLANTE

2

6

ECRV202000480



2

7

ECRV265000140

DADO

1

8

ECR9311503010

CHIAVELLA

1

10

ECRA427000060

CAPPUCCIO CANDELA

1

11

ECRA429000090

COPERTURA CAPPUCCIO

1

12

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

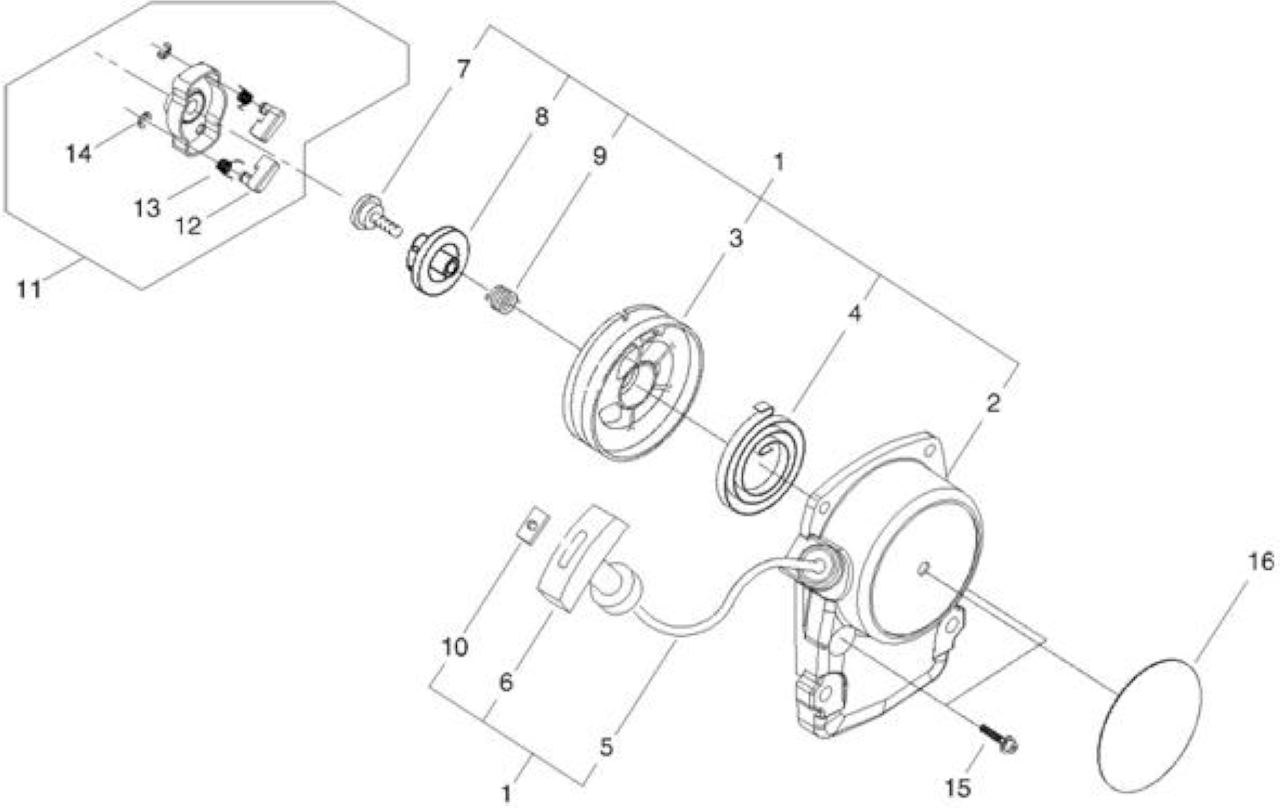

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051002840

AVVIAMENTO COMPL.T243

1

2

ECRA500001361



1

3

ECRP022027980

PULEGGIA AVVIAMENTO

*T.I.12-511

1

4

ECR17722042030

* VEDI ECRP022019680 *

1

6

ECR17722827030

IMPUGNATURA AVVIAMENTO

1

7

ECR17723661830

*VEDI ECRV253000310 *

1

8

ECRP022028000

INNESTO AVVIAMENTO

*T.I.12-511

1

9

ECRP022008270

MOLLA DI RITORNO

1

10

ECR17724611120

*VEDI ECRP022037670 *

1

11

ECRA052000180

GANCI AVV.TO COMPLETI

1

12

ECRP022006850

GANCIO AVVIAMENTO

2

13

ECRP022006510

*VEDI ECR17723412220 *

2

14

ECRP022002100

*VEDI SKRP022002100 *

2

15

ECRV202000200

BULLONE

2

16

ECRX504007680

ETICHETTA

1

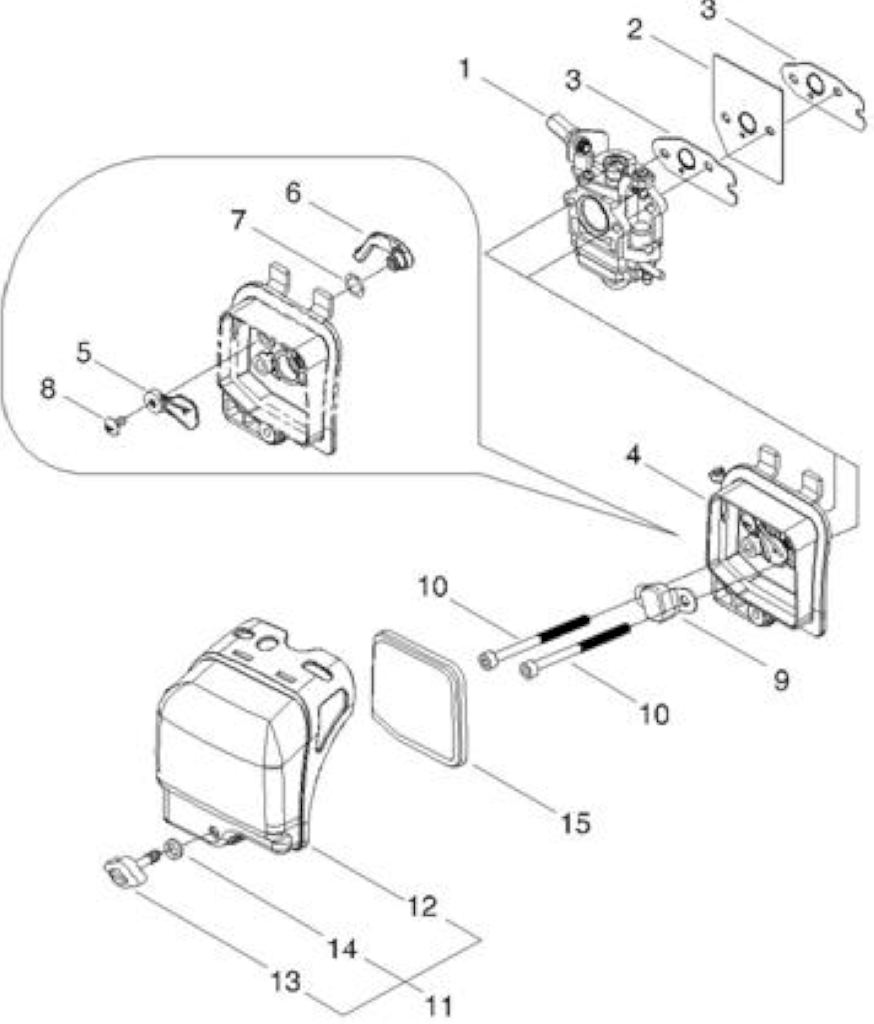

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA021003310

*VEDI ECRA021003311 *

1

2

ECRA209000460

PIASTRA ISOLATORE

1

3

ECRV103001060

GUARNIZIONE

2

4

ECRA023000290

CORPO FILTRO ARIA COMPL.

1

5

ECRA243000280

PIASTRINA ARIA

1

6

ECRA242000140

LEVA ARIA

1

7

ECRV346000050

RONDELLA

1

8

ECR9143904012

SCREW,TRUSS,T

1

9

ECRA244000120

PIASTRINA

1

10

ECR9110905060

BULLONE

2

11

SKRA232000640

CORPO FILTRO ARIA COMPL.

1

12

ECRA232000630

*VEDI SKRA232000640 *

1

13

ECRV299000340

POMELLO

1

14

SKRV323000080

SPESSORE

1

15

ECRA226001390

ELEMENTO FILTRO ARIA

1

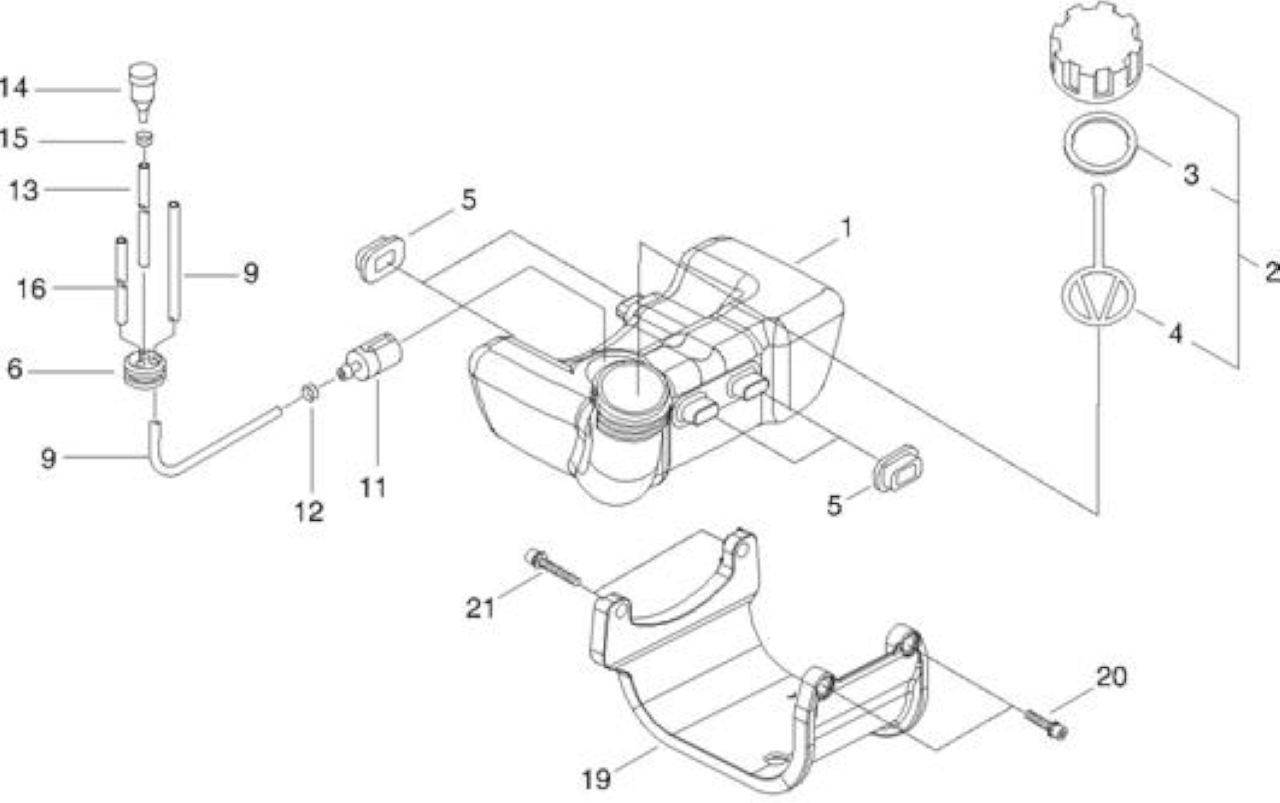

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA350000972

SERBATOIO MISCELA

1

2

ECRP021035680

*VEDI ECRP021035681 *

1

3

ECR13101655830

*VEDI ECRV107000190 *

1

4

ECRA365000060

MISCELATORE

1

5

SKRV420002220

*VEDI ECRV420002220 *

4

6

ECR13211555930

*VEDI ECR13211555931 *

1

9

ECR43721030830

*VEDI ECR43721030831 *

1

11

ECRA369000001

FILTRO MISCELA

1

12

ECRV490001240

CLIP

1

13

ECR13011054430

*VEDI ECR13011054431 *

1

14

SKRA356000040

VALVOLA SFIATO

1

15

ECRV490001230

CLIP

1

16

ECR13201049730

TUBO MISCELA ESTERNO

1

19

ECRA175000080

PROTEZIONE SERBATOIO

1

20

ECR90016205018

BULLONE BRUGOLA 5X18

2

21

ECR90016205040

BULLONE BRUGOLA 5X40

2

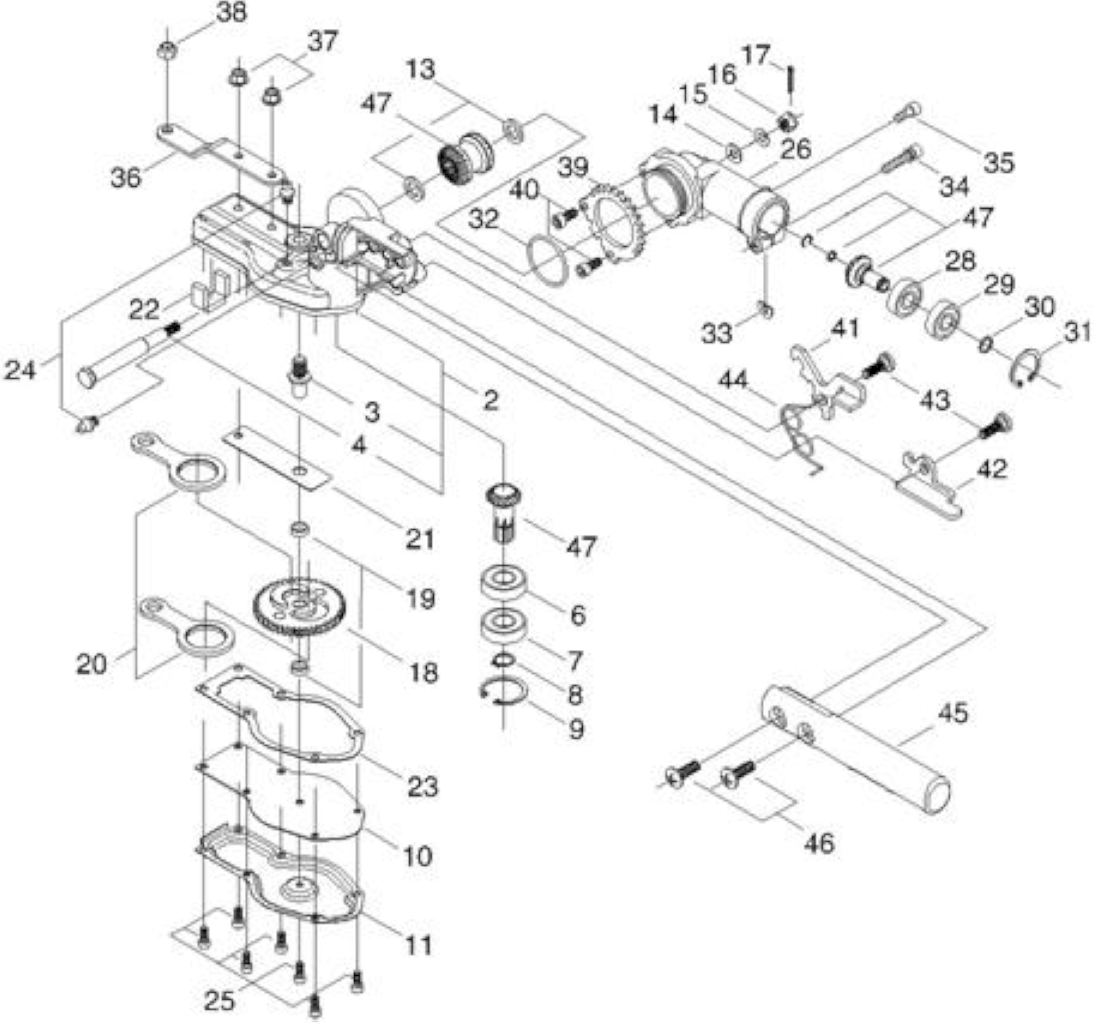

Rif.

Articolo

Descrizione

Q.tà

Nota

2

SKRP021028811

*VEDI SKRP021040010 *

1



3

SKRC534000660

ALBERINO

1



4

SKRC534000670

ALBERINO

1



6

ECR90080006001

CUSCINETTO BB6001

1



7

ECR90080406001

CUSCINETTO A SFERE 6001ZZ

1



8

ECR9242312000

ANELLO ELASTICO

1



9

ECR9242428000

SNAP RING

1



10

SKRC542000040

COPERCHIO SCATOLA INGRANAGGI

1



11

SKRC539000081

*VEDI ECRC539000081 *

1



13

ECRV307000250

COLLARINO

2



14

ECR90060300006

RONDELLA PIANA M6

1



15

SKRV347000030

* VEDI ECRV347000030 *

1



16

ECRV264000170

DADO

1



17

ECR9300216150

PIN

1



18

SKRV650000530

INGRANAGGIO

1



19

SKRV355000440

COLLARINO

2



20

SKRC532000220

BIELLA

2



21

SKRV150002460

PIASTRA

1



22

SKRV541000220

GUARNIZIONE IN FELTRO

1



23

SKRV110000140

GUARNIZIONE

1



24

ECRV187000080

INGRASSATORE

2



25

ECR90010504010

BULLONE BRUGOLA 4X10

7



26

SKRC531000700

SCATOLA INGRANAGGI

1



28

ECR90080000609

CUSCINETTO BB609

1



29

SKR90080400609

CUSCINETTO A SFERE 609ZZ

1



30

ECR90070600009

FERMO WR09

1



31

SKR9242424000

FERMO

1



32

ECR9250703150

ANELLO

1



33

ECRV340000300

SPESSORE

1



34

ECRV203000560

BULLONE

1



35

ECR90010505012

BULLONE BRUGOLA 5X12

1



36

SKRV152002390

*VEDI ECRV152002391 *

1



37

ECRV263000330

DADO

2



38

ECR43302206460

DADO LAMA

*T.I.12-494

1



39

SKRC465000020

FLANGIA

1



40

ECR90010505012

BULLONE BRUGOLA 5X12

2



41

SKRC661000070

LEVA

1



42

SKRC661000080

*VEDI ECRC661000080 *

1



43

ECRV204000580

PERNO

2



44

SKRV452000710

*VEDI ECRV452000710 *

1



45

SKRC403000480

*VEDI ECRC403000480 *

1



46

ECR9146306020

VITE

2



47

ECRP021035780

SET INGRANAGGI *VEDI NOTE *

1

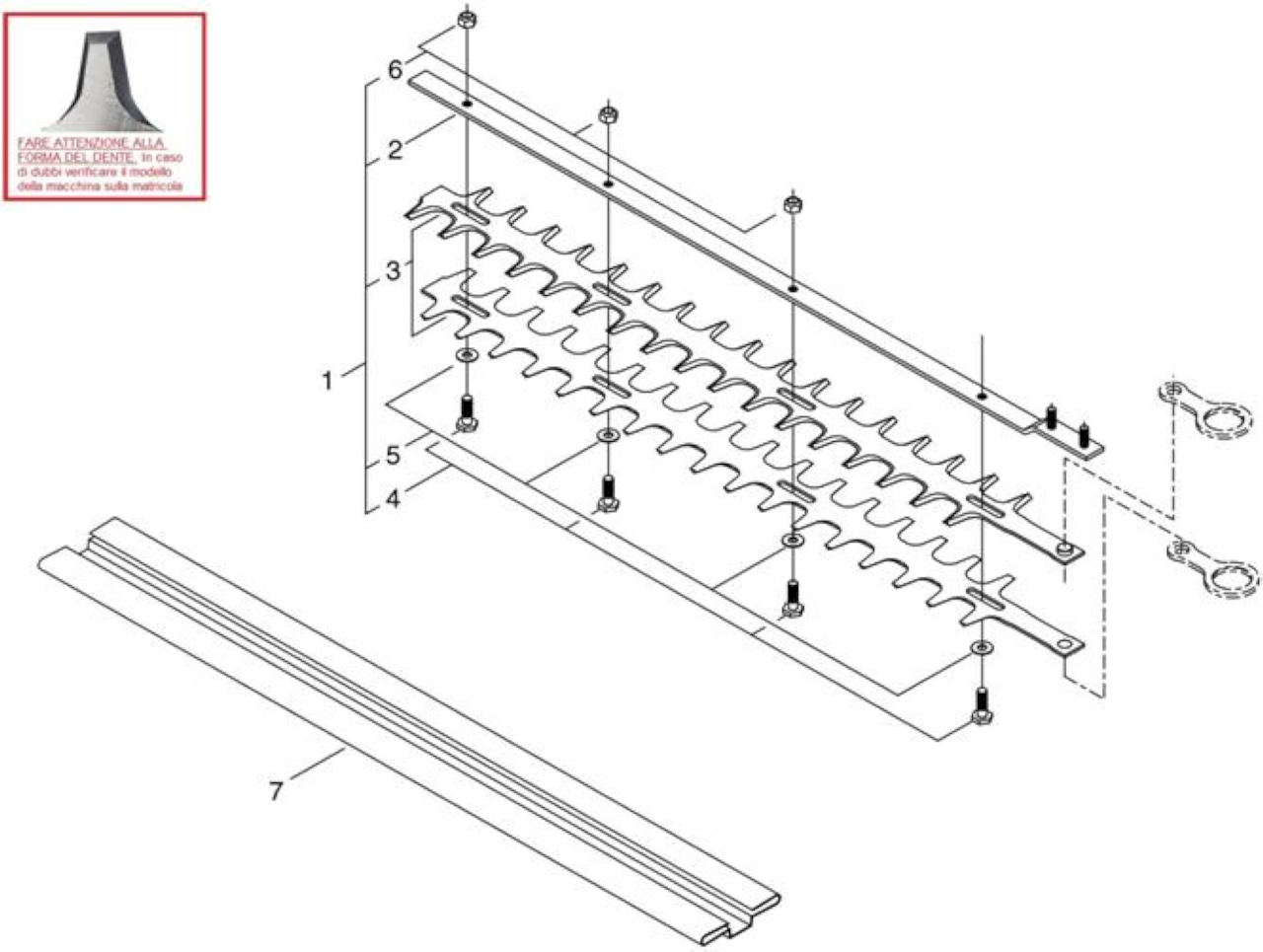

Rif.

Articolo

Descrizione

Q.tà Nota

1

SKRX041000301

*VEDI ECRX041000301 *

1

2

ECRX425000820

GUIDA LAMA

*T.I.12-494

1

3

SKRX411001151

LAMA (CROMATA) PER AH230

2

4

SKRV204000570

*VEDI ECRV204000570 *

4

5

SKRV304000240

*VEDI ECRV304000240 *

4

6

ECR43302206460

DADO LAMA

*T.I.12-494

3

7

SKRX495000410

COPRILAMA

1

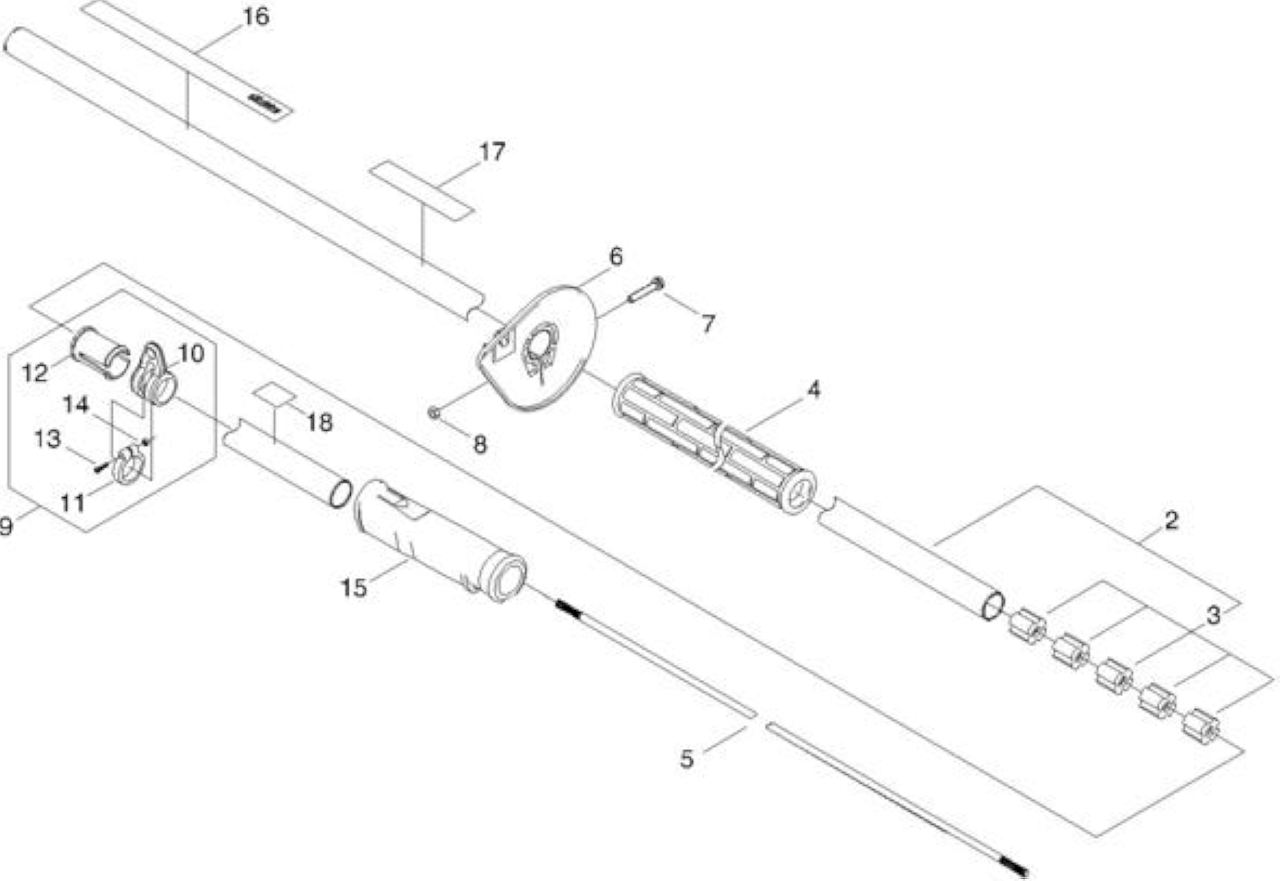

Rif.

Articolo

Descrizione

Q.tà Nota

2

ECRC050002080

*VEDI SKRP021028590 *

1

3

SKRC501000010

AMMORTIZZATORE

5

4

ECRC403000470

IMPUGNATURA IN GOMMA

1

5

SKRC504000500

ALBERO TRASMISSIONE

1

6

ECRC440000050

PROTEZIONE

1

7

ECR9157705030

SCREW PM SLPW

1

8

ECR90050000005

DADO N05

1

9

ECRC063000000

SUPPORTO CINGHIA COMPL.

1

10

ECRC670000060



1

11

ECRV495001330

COLLARINO

1

12

ECRV363000110

SPESSORE

1

13

ECR9157804016

SCREW PM

1

14

ECR90050000004

DADO N04

1

15

ECRC412000261

IMPUGNATURA IN GOMMA

1

16

ECRX504001100

LABEL TRADE

1

17

ECRX505002890

LABEL CAUTION

1

18

ECRX508000340

LABEL DECIBEL

1

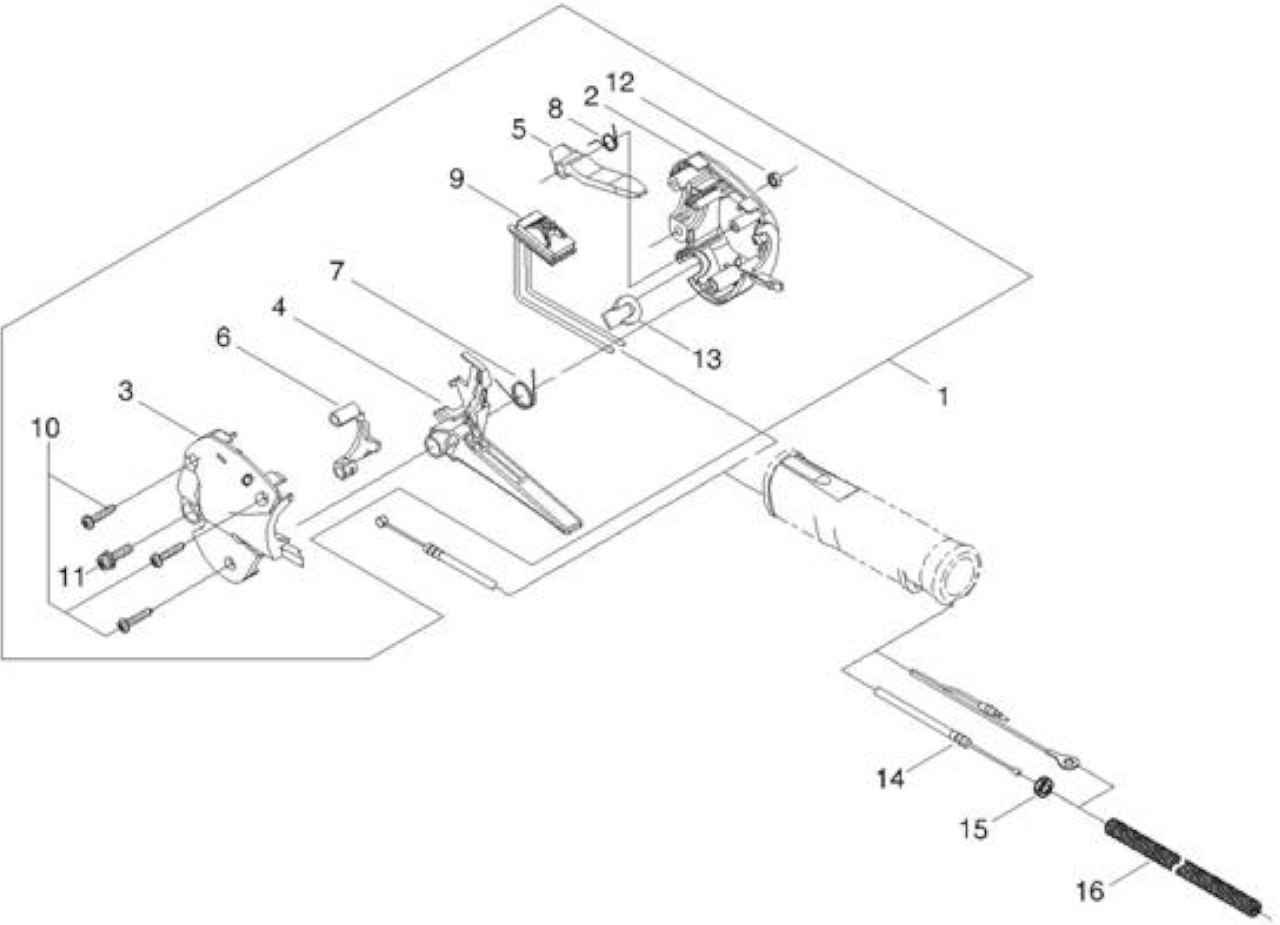

Rif.        Articolo                  Descrizione                                  Q.tà Nota

1           SKRC044000350    LEVA ACCELERATORE COMPL.   1

2

ECRC401000140

CORPO IMPUGNATURA ACCEL.DX1

3

ECRC401000150

CORPO IMPUGNATURA ACCEL.SX 1

4

SKRC450000480

LEVA ACCELERATORE                 1

5

SKRC460000190

FERMO ACCELERATORE              1

6

SKRC461000020

LEVA BLOCCA ACCELERATORE  1

7

ECRV452000700

MOLLA                                         1

8

SKRV452000500

MOLLA LEVA ACC.                       1

9

ECRA440001390

INTERRUTTORE                           1

10

ECRV252000380

SCREW TAPPING                         3

11

ECR9157505020

SCREW PM SPW                           1

12

ECR9201705000

NUT                                              1

13

ECRV162000350

* VEDI SKR6388065410 *           1

14

ECRV430002611

CAVO ACCELERATORE                1

15

ECR90050200006

DADO 3N06                                 1

16

ECRV475004470

TUBE                                            1

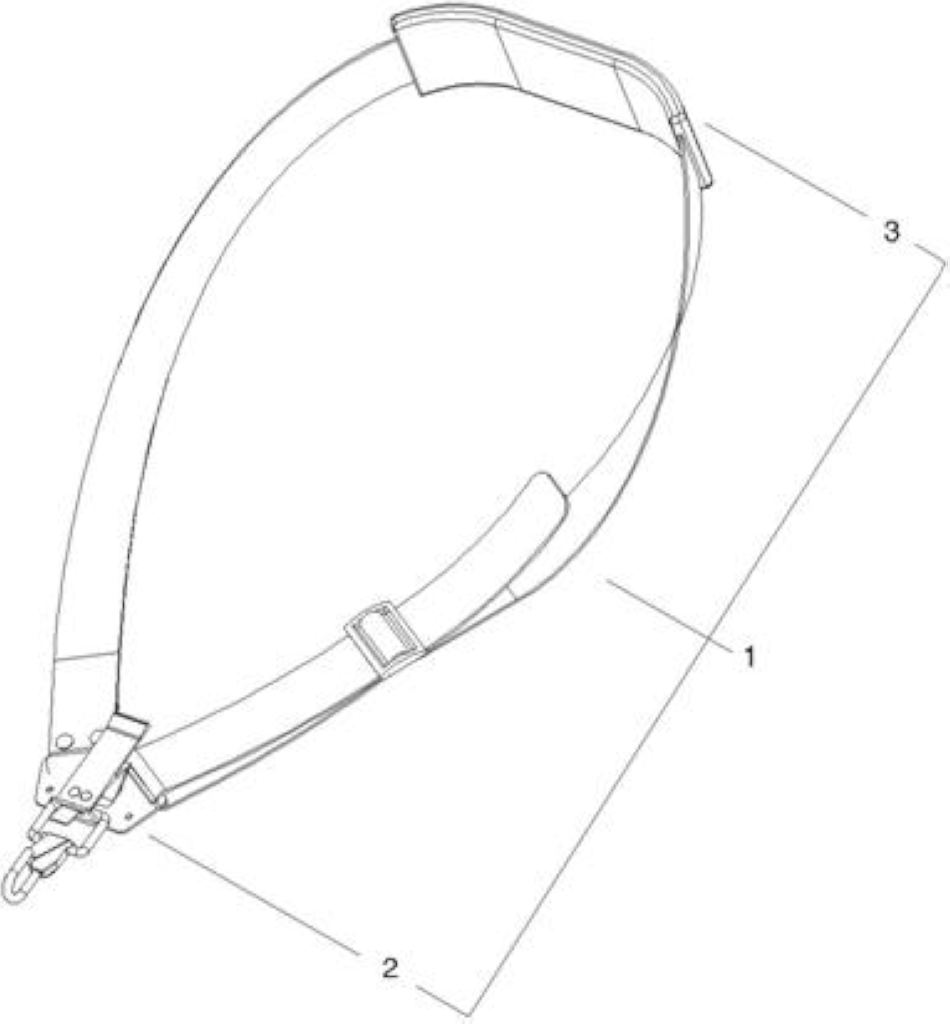

Rif.

Articolo

Descrizione

Q.tà Nota

1

SKRC062000390

CINGHIA COMPL.

1

2

ECRC649000200

CLIP

1

3

ECRC644000080

PROTECTOR

1
