Motore

Basamento motore Bobina, Volano

Campana frizione, frizione Filtro Aria, Carburatore Carburatore

Serbatoio Marmitta Avviamento Scatola ingranaggi Lame

Asta, impugnatura Impugnatura Acceleratore Cinghia

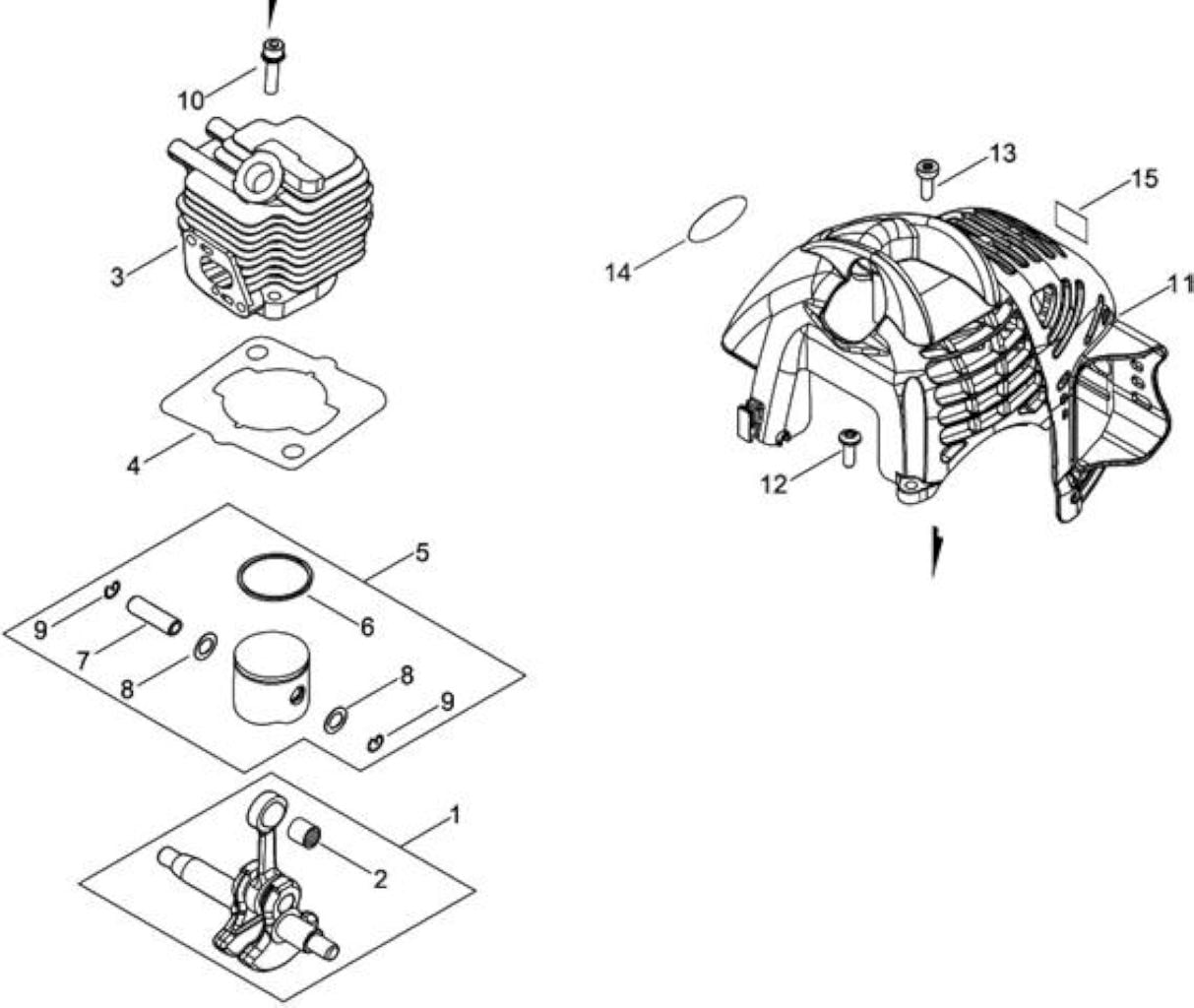

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA011001410	ALBERO MOTORE	1
2	ECRV553000060	CUSCINETTO DI BIELLA	1	HK0810FMV4
3	ECRA130002100	CILINDRO X SRM236L/222ESL/AH236S	1
4	ECR10101044332	GUARNIZIONE CILINDRO	1
5	ECRP021007712	KIT PISTONE *T.I.04-249	1
6	ECRA101000090	FASCE ELASTICHE *T.I.04-247	1
7	ECR10001311520	SPINOTTO PISTONE	1
8	ECR10001411520	DISTANZIALE SPINOTTO	2
9	ECR10001504630	FERMO SPINOTTO	2
10	ECR90016205022	BULLONE BRUGOLA 5X22	2	5*22
11	ECRA160002850	COPERCHIO CILINDRO	1
12	ECRV805000000	BULLONE TORX 5	1
13	ECRV805000150	BULLONE TORX 5	1
14	ECRX562000750		1
15	ECRX505007710		1

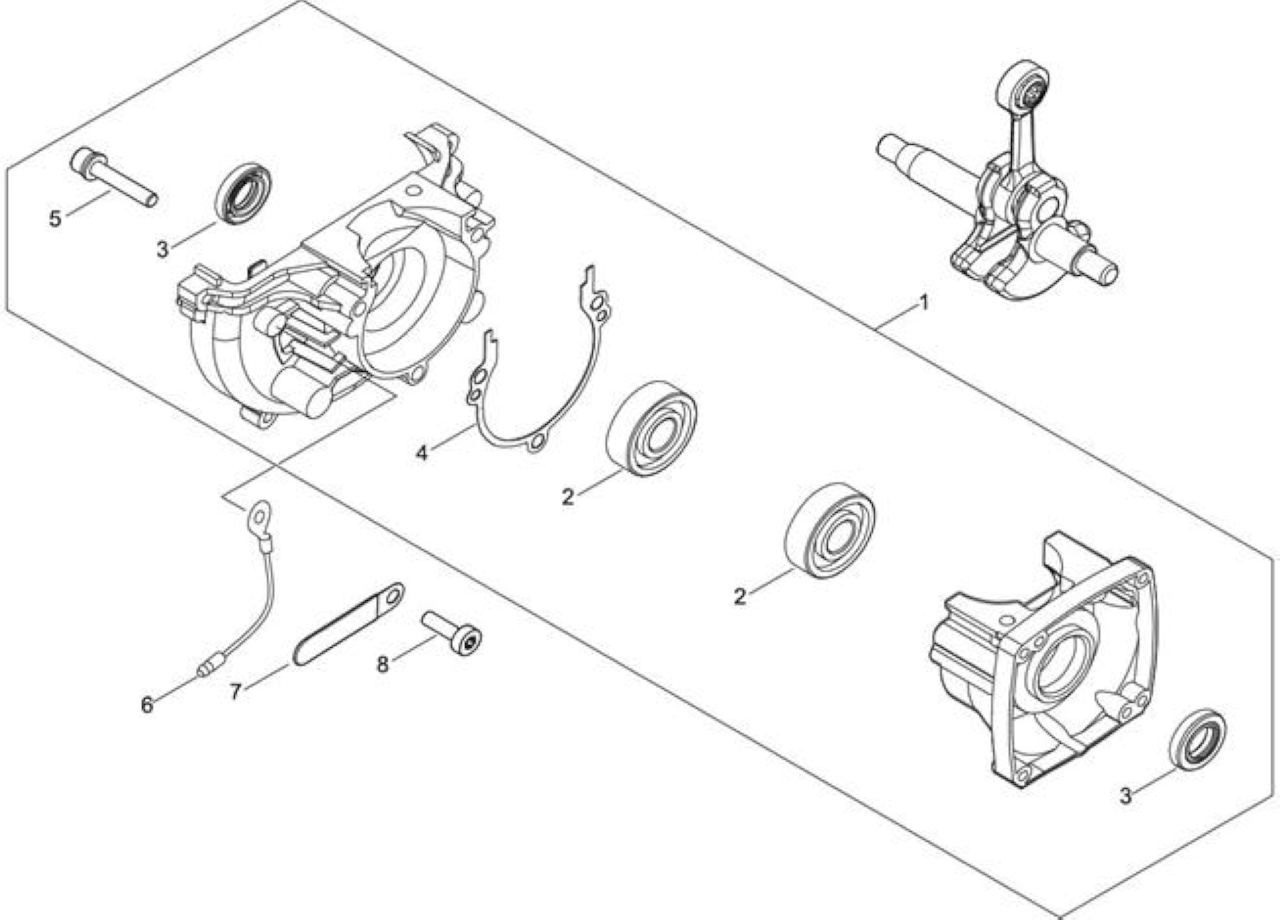

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP100001870	KIT CARTER MOTORE	1
2	ECR9403536201	CUSCINETTO BB6201/C3	2	6201X3JR2C3
3	ECR10021242031	PARAOLIO	2	12*22*4.5
4	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
5	ECR90016205028	BULLONE BRUGOLA 5X28	3	5*28
6	ECR16201427230	CAVO MASSA	1
7	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
8	ECRV805000130	BULLONE, TORX 5	1	TB-5*10

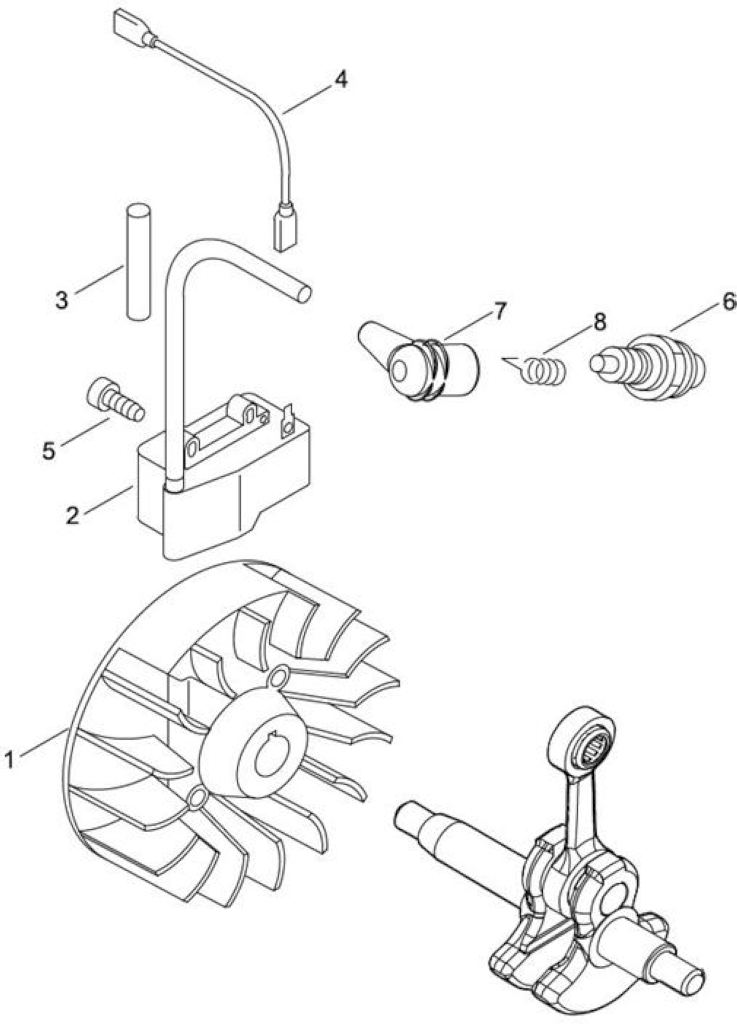

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA409000160	VOLANO	1
2	ECRA411000130	* VEDI ECRA411000131 *	1
3	ECRV475007200	TUBE	1	SSG-3F8*L65
4	ECRV485001120	CAVO MASSA	1
5	ECRV804000070	BULLONE	2	TB-4*20
7	ECRA427000013	CAPPUCCIO CANDELA	1
8	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1

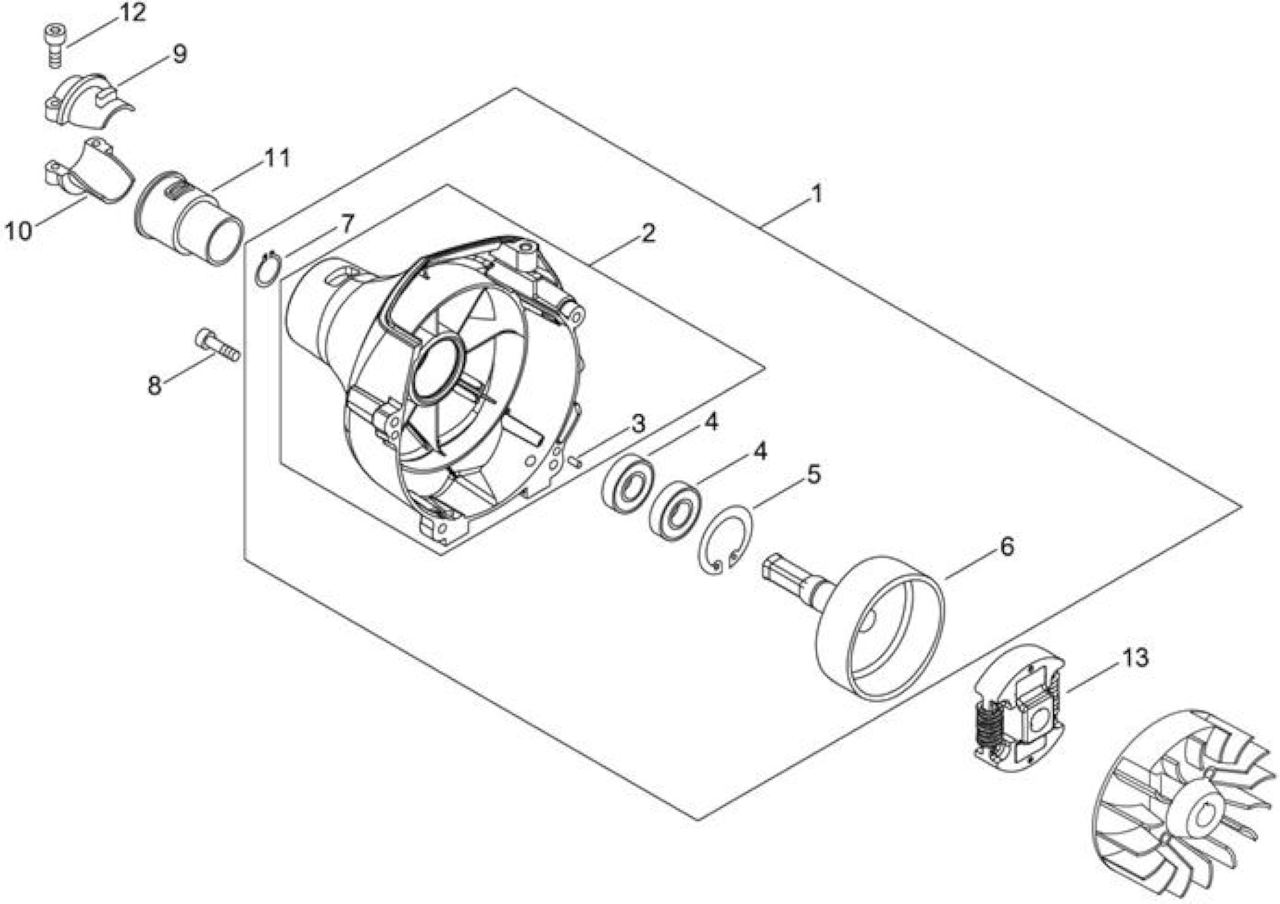

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021051470	COPERCHIO VENTOLA COMPLETO	1
2	ECRA172003170	CARTER COPRI PIGNONE	1
3	ECR90033040080	COPPIGLIA 4X08	2	4*8
4	ECR90080706001	CUSCINETTO BB6001	2	6001V(LB)
5	ECR90070200028	FERMO CR28	1	CR-28
6	ECR17500548931	CAMPANA FRIZIONE	1
7	ECR90070100012	FERMO CS12	1	CS-12
8	ECRV804000060	BULLONE, TORX 4	4	TB-4*16
9	ECR61092227432	SUPPORTO SUPERIORE	1
10	ECR61092355230	SUPPORTO	1
11	ECR61091055230	AMMORTIZZATORE	1
12	ECRV805000160	BULLONE TORX 5	2	TB-5*20
13	ECRA056000780	FRIZIONE COMPLETA	1	22 C0.5 D50

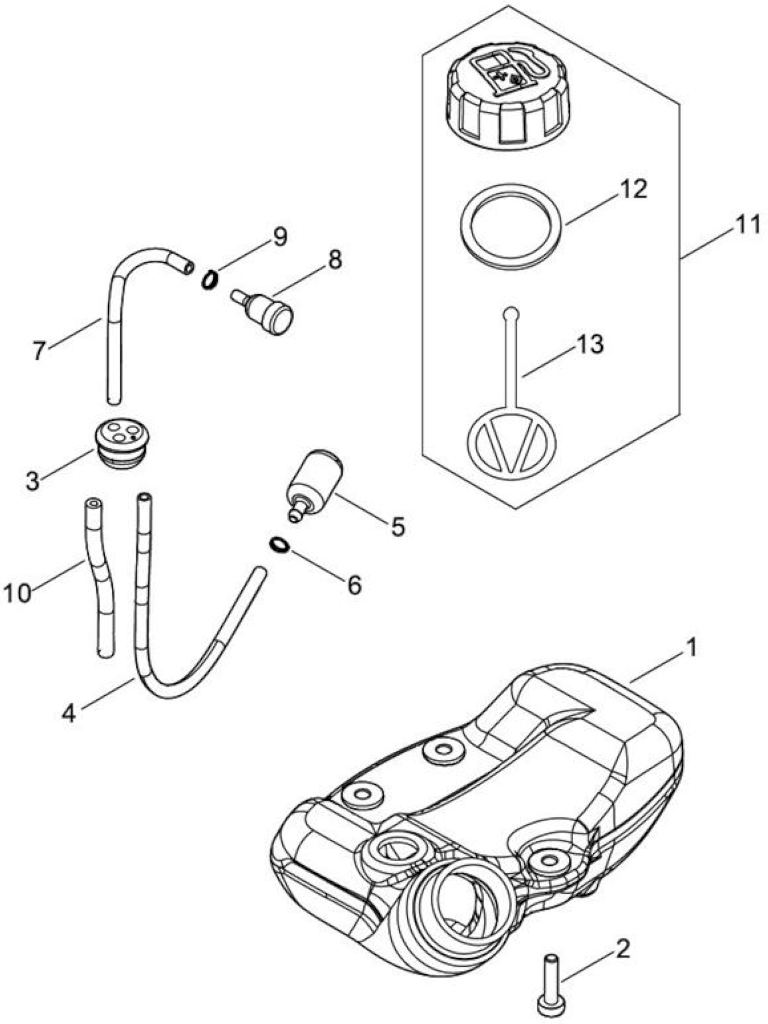

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA350000801	SERBATOIO MISCELA	1
2	ECRV805000160	BULLONE TORX 5	3	TB-5*20
3	ECR13211546730	GOMMINO CARBURANTE	1
4	ECRV470000840	*VEDI ECRV470000841 *	1
5	ECRA369000480	FILTRO MISCELA	1	125-959
6	ECRV490001240	CLIP	1
7	ECRV471001210	*VEDI ECRV471001211 *	1	3*5*90
8	ECRA356000031	VALVOLA SFIATO	1
9	ECRV490001240	CLIP	1
10	ECR13201256030	TUBO MISCELA	1	3*6*80
11	ECRP021035680	*VEDI ECRP021035681 *	1	T242
12	ECR13101655830	*VEDI ECRV107000190 *	1
13	ECRA365000060	MISCELATORE	1	L=123

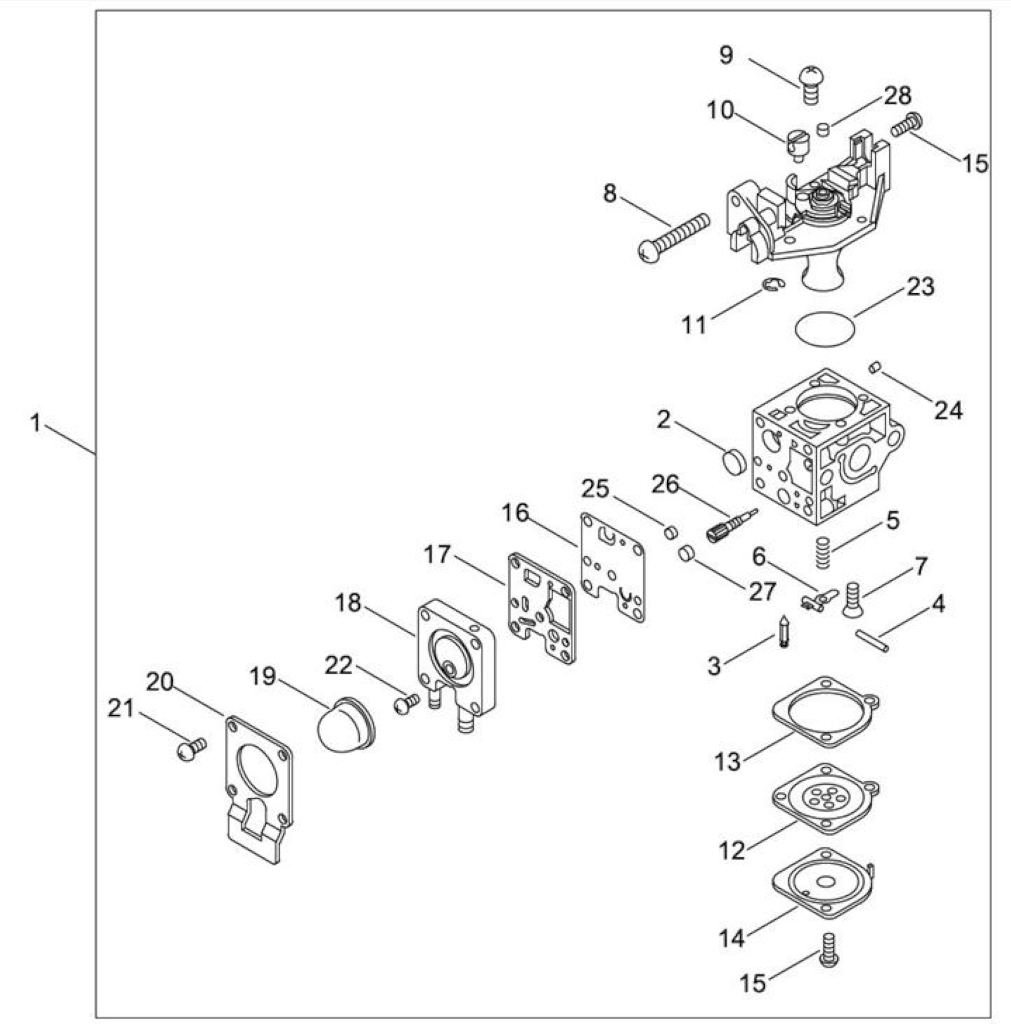

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021003881	*VEDI ECRA021005100 *	1	RB-K113
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECRP005002430	MOLLA CARBURATORE	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005000100	VITE	1
9	ECR12534413931	VITE CARBURATORE	3
10	ECRP005001240	*VEDI ECRP005002090 *	1
11	ECRP005000190	E-RING	1
12	ECRP005002230	MEMBRANA C/DISCO	1
13	ECRP005000200	GUARNIZIONE	1
14	ECR12534252130	COPERCHIO MEMBRANA	1
15	ECR12534452130	VITE	3
16	ECRP005000510	MEMBRANA POMPANTE	1
17	ECRP005000520	GUARNIZIONE POMPANTE	1
18	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
19	ECRP005003110	PRIMER	1
20	ECRP005000250	COPERCHIO	1
21	ECRP005001900	SCREW	4
22	ECRP005000270	VITE	1
23	ECRP005000280	O-RING	1
24	ECRP005001000	RULLINO	1
25	ECRP005001250	TAPPO	1
26	ECRP005001260	VITE REGOLAZIONE	1
27	ECRP005001270	TAPPO LIMITATORE (NERO)	1	H
28	ECRA259000010	*VEDI ECRP005001270 *	1

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA350000801	SERBATOIO MISCELA	1
2	ECRV805000160	BULLONE TORX 5	3	TB-5*20
3	ECR13211546730	GOMMINO CARBURANTE	1
4	ECRV470000840	*VEDI ECRV470000841 *	1
5	ECRA369000480	FILTRO MISCELA	1	125-959
6	ECRV490001240	CLIP	1
7	ECRV471001210	*VEDI ECRV471001211 *	1	3*5*90
8	ECRA356000031	VALVOLA SFIATO	1
9	ECRV490001240	CLIP	1
10	ECR13201256030	TUBO MISCELA	1	3*6*80
11	ECRP021035680	*VEDI ECRP021035681 *	1	T242
12	ECR13101655830	*VEDI ECRV107000190 *	1
13	ECRA365000060	MISCELATORE	1	L=123

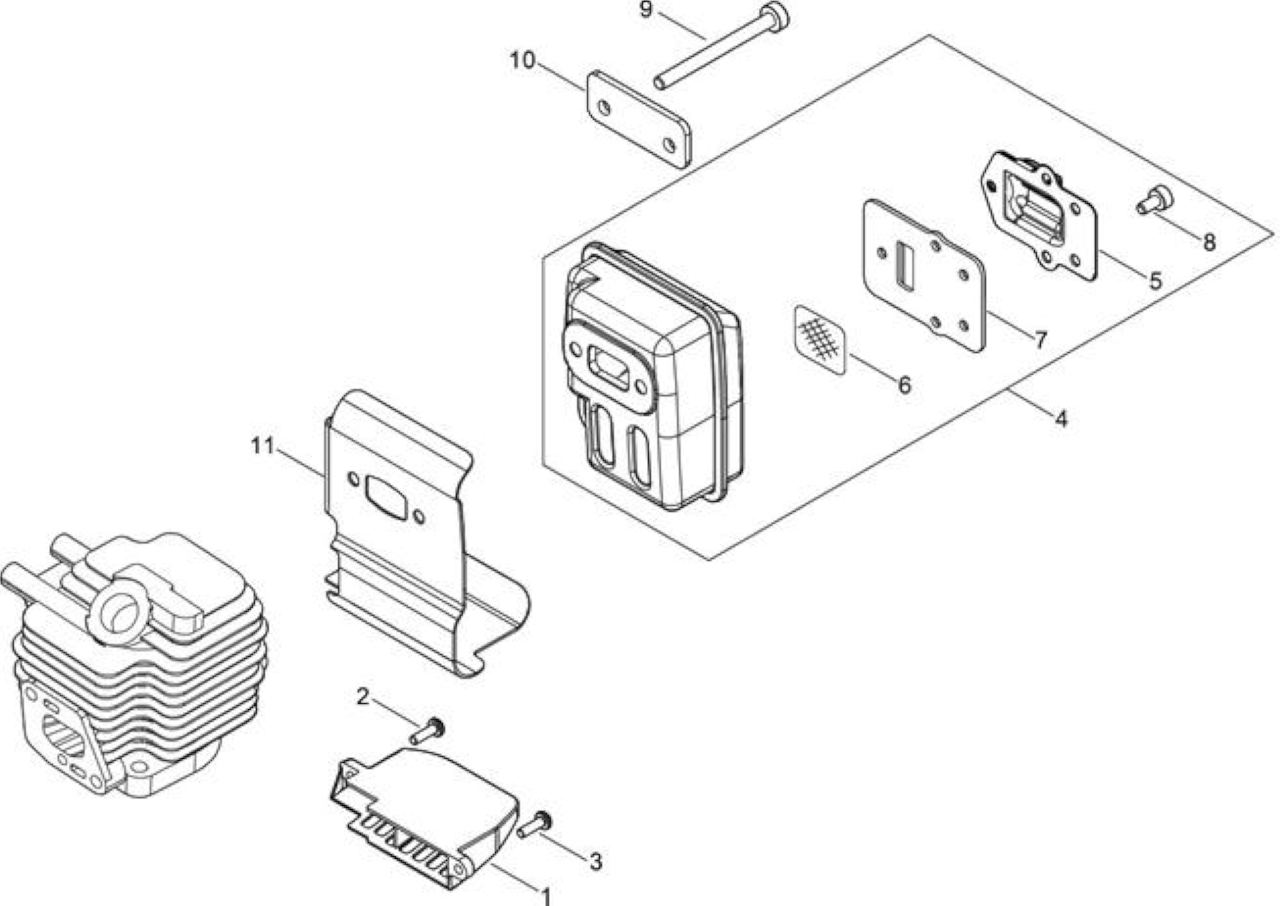

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA320000480	COPRI MARMITTA	1
2	ECRV805000000	BULLONE TORX 5	1
3	ECRV805000150	BULLONE TORX 5	1	TB-5*16
4	ECRP021047652	MARMITTA COMPLETA	1
5	ECRA313000600	GUIDA SCARICO	1
6	ECR14586240630	RETINA MARMITTA	1
7	ECRV104001761		1
8	ECRV804000030	BULLONE 4X8	5	TB-4*8
9	ECRV805000190	BOLT, TORX 5	2	TB-5*55
10	ECRV150000371	PIASTRINA	1
11	ECRV104000850	GUARNIZIONE SCARICO	1	T1.0

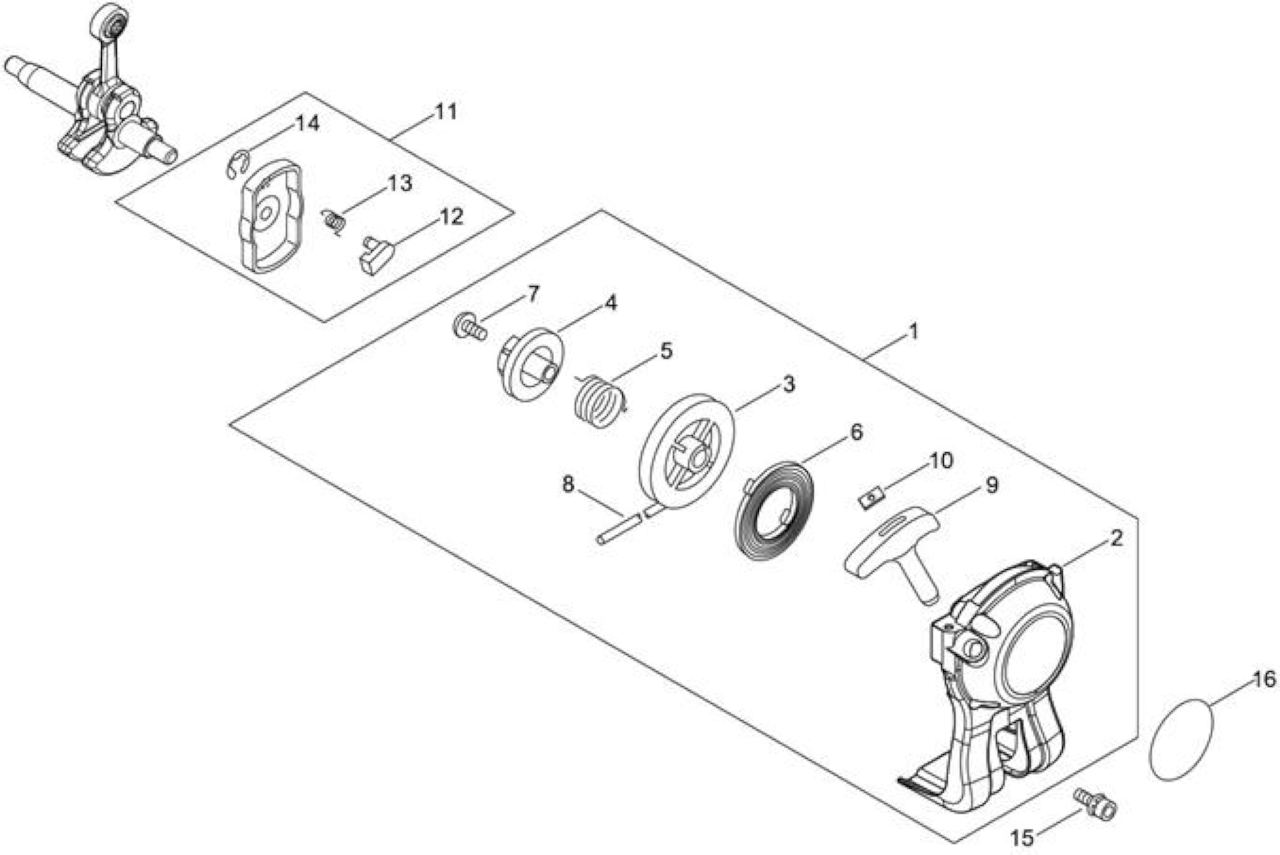

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA051001312	AVVIAMENTO COMPLETO X PPT/HCAS235ES	1
2	ECRP022036970	CARTER AVVIAMENTO	1
3	ECRP022034040	*VEDI ECRA506000500 *	1
4	ECRP022034030	*VEDI ECRA525000020 *	1
5	ECRP022008270	MOLLA DI RITORNO	1
6	ECRP022019680	MOLLA AVVIAMENTO	1
7	ECR17723661830	*VEDI ECRV253000310 *	1
9	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
10	ECRP022037670	FERMA FUNE	1
11	ECRA052000180	GANCI AVV.TO COMPLETI	1
12	ECRP022006850	GANCIO AVVIAMENTO	2
13	ECRP022006510	*VEDI ECR17723412220 *	2
14	ECRP022002100	*VEDI SKRP022002100 *	4
15	ECRV804000060	BULLONE, TORX 4	4	TB-4*16
16	ECRX504007680	ETICHETTA	1	SHINDAIWA

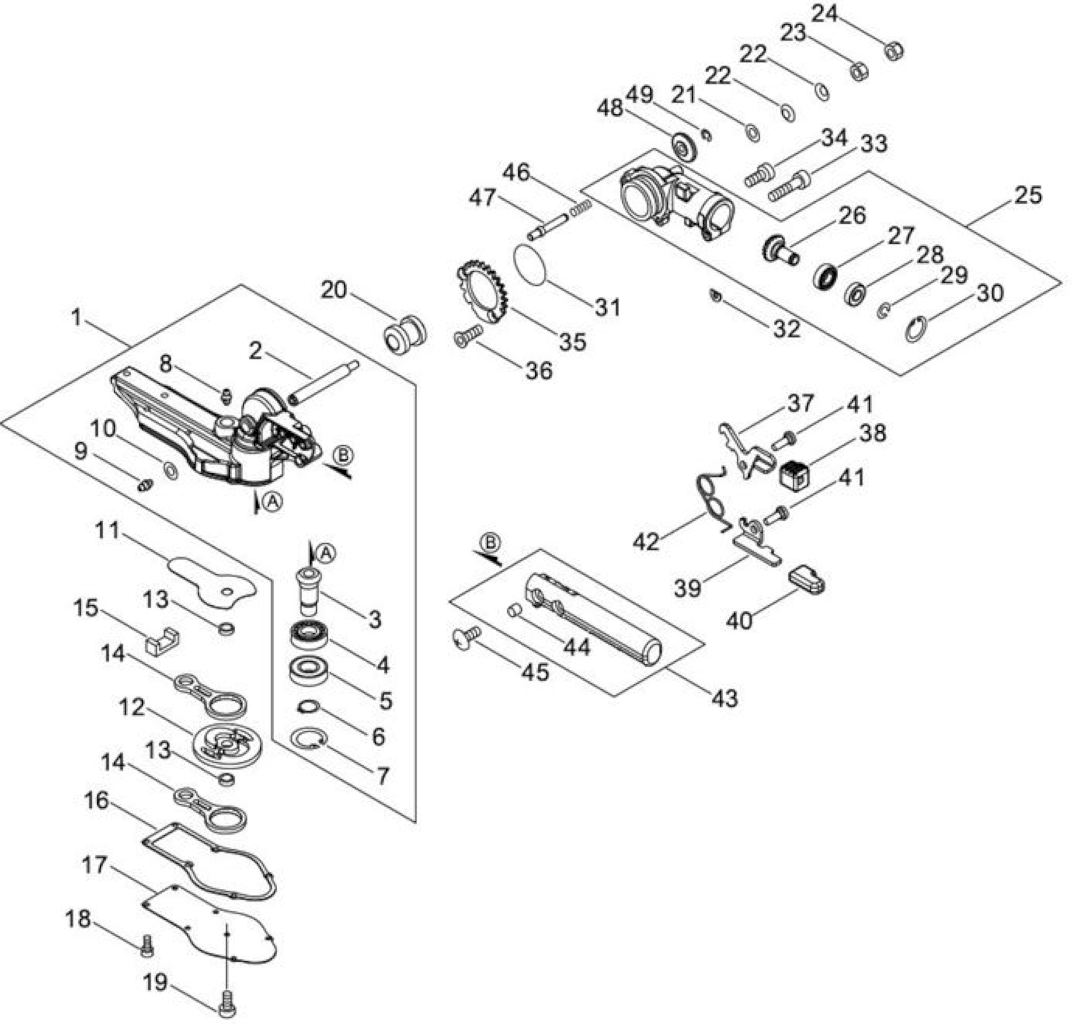

Rif.	Articolo	Descrizione		Q.tà	Nota
1	ECRP100004080	COPERCHIO INGRANAGGI COMPLETO		1
2	ECRC534001010	ALBERINO		1	10 M6-M6
3	ECRV655000090	PIGNONE		1
4	ECR90080036002	CUSCINETTO BB6002/C3		1	6002
5	ECR9400436002	CUSCINETTO BB6002ZZ/C3		1	BB6002ZZ/C3
6	ECR90070100014	FERMO CS14		1	CS-14
7	ECR90070200032	FERMO CR32		1	CR-32
8	ECRV187000080	INGRASSATORE		1
9	ECRV187000080	INGRASSATORE		1
10	ECR90060300006	RONDELLA PIANA M6		1	6.5*13*1
11	ECRV150003941	PIASTRINA	*T.I.17-618 1
12	ECRV650000661	INGRANAGGIO C/CAMMA		1
13	ECRV356000730	COLLARINO 10		2	9.5*13*L4
14	ECRC532000360	BIELLA		2
15	ECRV541000570	FELTRINO		1
16	ECRV110000180	GUARNIZIONE SCATOLA INGRANAGGI		1
17	ECRC539000160	COPERCHIO SCATOLA INGR. *T.I.17-618		1	T1.2
18	ECRV804000110	BULLONE TORX 4		6	TB-4*10
19	ECRV805000300	BULLONE TORX 5		1	TB-5*12
20	ECRP021047570	INGRANAGGIO DOPPIO		1
21	ECR90060300006	RONDELLA PIANA M6		1	6.5*13*1
22	ECRV347000030	RONDELLA CONICA		2
23	ECR90050200006	DADO 3N06		1	3N6
24	ECR90056000006	DADO AUTOBLOCCANTE -06-		1	6
25	ECRP021047820	SCATOLA INGRANAGGI COMPL.		1
26	ECRV651001000	PIGNONE COPPIA CONICA		1
27	ECR90085506901	CUSCINETTO BB6901		1	6901
28	ECR90085906901	CUSCINETTO A SFERE 6901ZZ		1	6901
29	ECR90070600012	FERMO WR12		1	WR-12
30	ECR90070200024	CIRCLIP 24		1	CR-24
31	ECR90072400035	ANELLO DI TENUTA		1	S-35
32	ECRV340000300	SPESSORE		1
33	ECRV805000170	BULLONE TORX 5 -SILVER-		1	TB-5*25
34	ECRV805000130	BULLONE, TORX 5		1	TB-5*10
35	ECRC465000030	CREMAGLIERA		1
36	ECR90017505012	BOLT, H.S.H		2	5*12
37	ECRC661000150	LEVA		1	T3.2
38	ECRV494000880	TAPPO		1
39	ECRC661000080	LEVA DI SICUREZZA		1
40	ECRV494000891	TAPPO		1
41	ECRV204000580	PERNO		2
42	ECRV452000710	MOLLA DI RITORNO		1

Rif.	Articolo	Descrizione	Q.tà	Nota
43	ECRC403000480	IMPUGNATURA	1
44	ECRV354000320	COLLARINO	2
45	ECR9146306020	VITE	2
46	ECRV450001930		1
47	ECRC226000070		1
48	ECRM613000250	POMELLO	1
49	ECR90070000005	ANELLO DI TENUTA CE05	1	CE-5

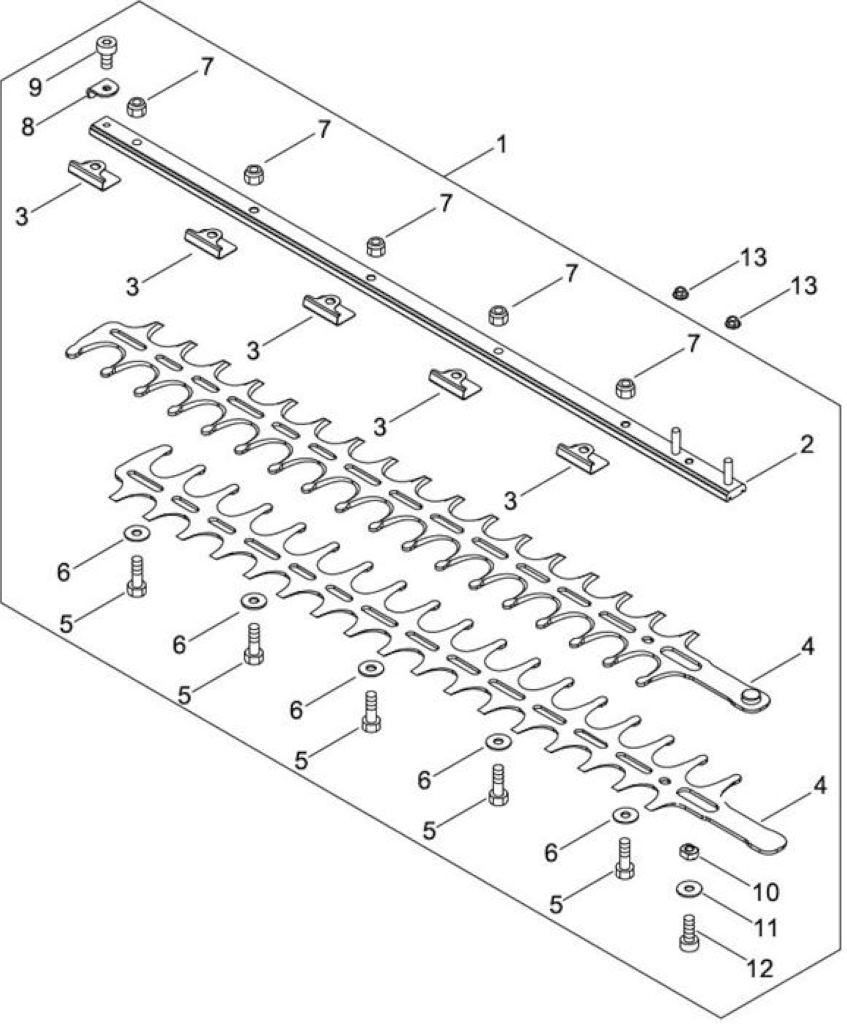

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRX041000510	LAMA COMPLETA X HCAS235ESLW/HCA265	1
2	ECRX425000920	SUPPORTO LAME X HCAS235ESLW/265ESLW	1	600MM
3	ECRX425000930	SUPPORTO	5	T0.5
4	ECRX411001320	LAMA X HCAS235ESLW/HCA265ESLW	2	600MM
5	ECRV204000570	BULLONE BARRA FALCIANTE	5
6	ECRV304000240	RONDELLA	5
7	ECR43302206460	DADO LAMA *T.I.12-494	5
8	ECRJ447001050	PROTEZIONE	1	T1.6
9	ECRV805000120	BULLONE TORX 5	1	TB-5*8
10	ECRV376002130	SPESSORE	1
11	ECRV304000240	RONDELLA	1
12	ECRV805000250	BULLONE TORX 5	1	TB-5*16
13	ECRV263000330	DADO	2

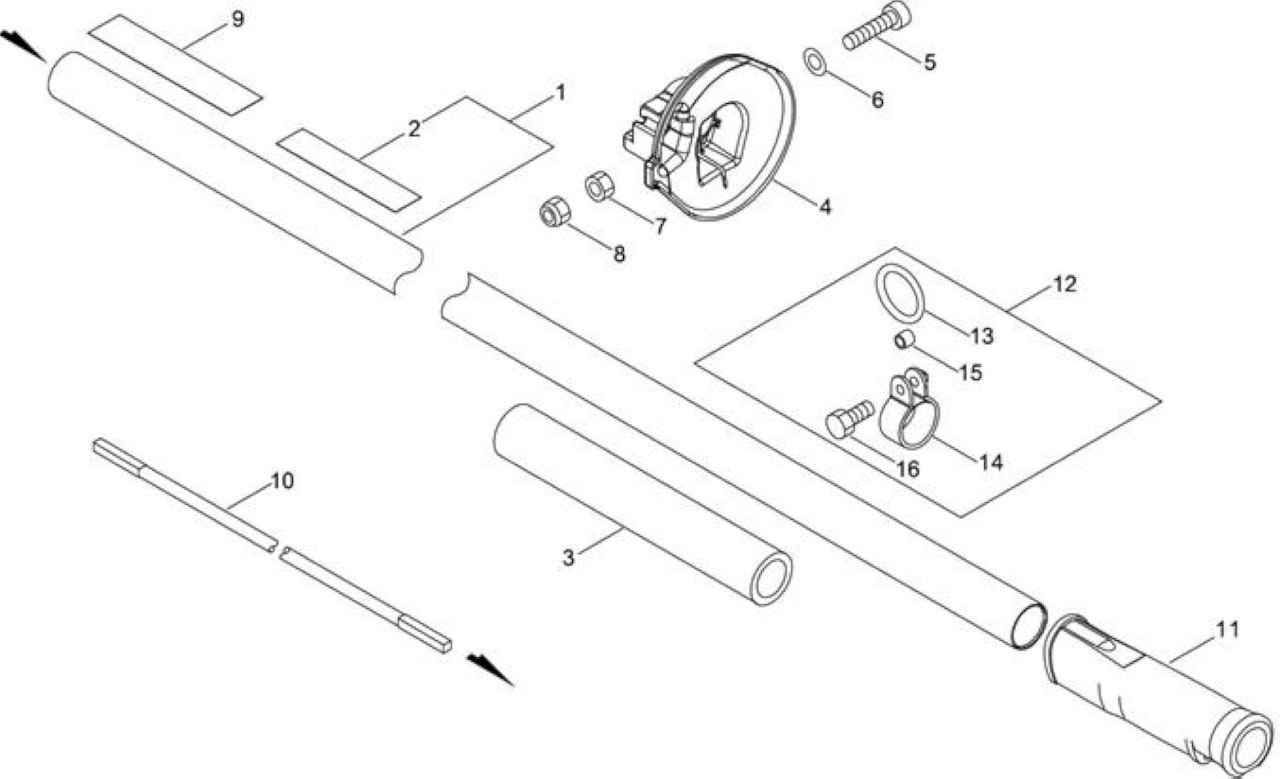

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP100004140	TUBOLARE	1
2	ECRX505002890	LABEL CAUTION	1
3	ECRC403000470	IMPUGNATURA IN GOMMA	1
4	ECRC440000100	PARAMANO	1
5	ECRV805000060	BOLT, TORX 5	1	TB-5*35
6	ECR90060300005	RONDELLA PIANA M5	1	5.5*12*0.8
7	ECR90050000005	DADO N05	1	5
8	ECR90056200005	*VEDI ECR90056000005 *	1	5
9	ECRX504001100	LABEL TRADE	1
10	ECRC506000390	ALBERO FLESSIBILE	1	59920
11	ECRC403000612	IMPUGNATURA IN GOMMA	1
12	ECRP100004100	SUPPORTO CINGHIA COMPLETO	1
13	ECR30101652730	ANELLO	1
14	ECR30120708930	FASCETTA	1
15	ECR69901203330	BOCCOLA	1
16	ECR90010005018	BULLONE 5X18	1	5*18

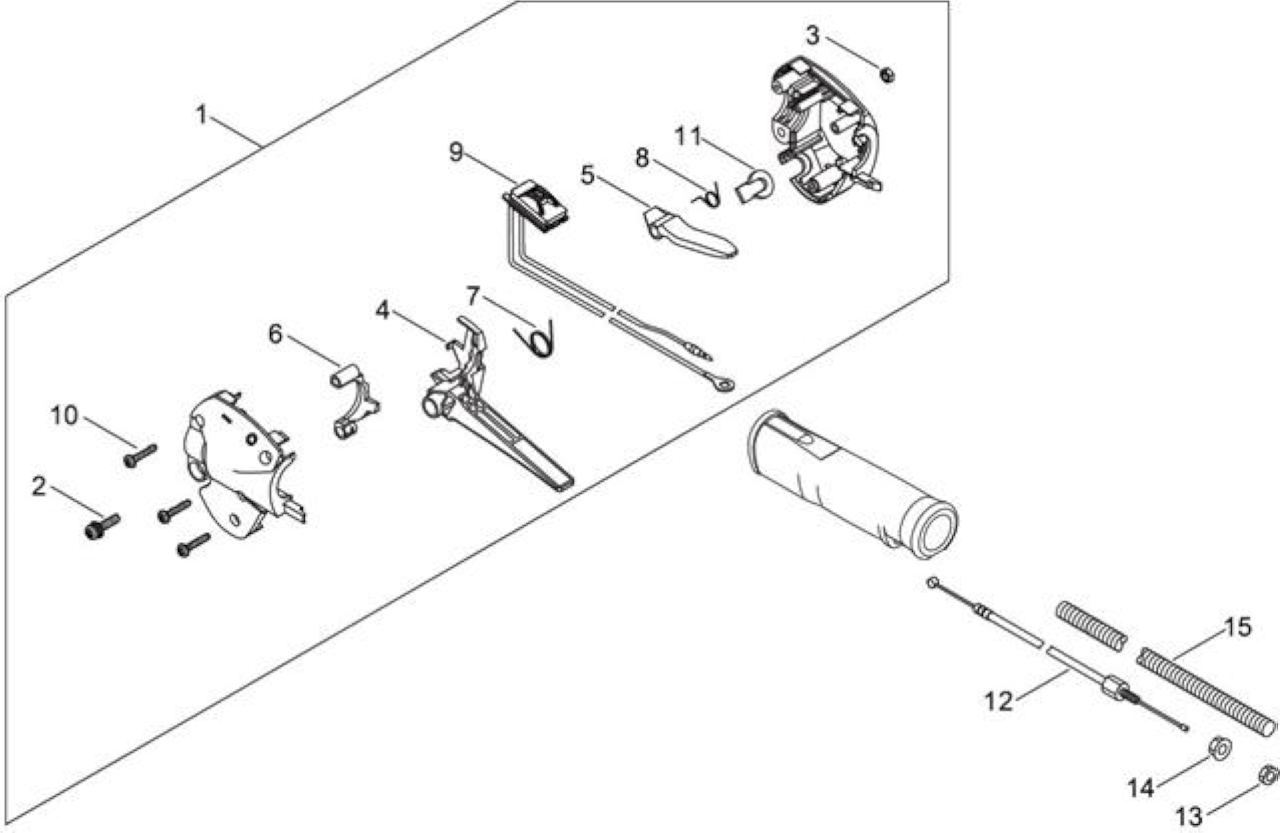

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021043720	IMPUGNATURA ACC.RE COMPLETA	1
2	ECRV805000150	BULLONE TORX 5	1	TB-5*16
3	ECR90050000005	DADO N05	1	5
4	ECRC450000480	LEVA ACCELERATORE	1
5	ECRC460000190	LEVA BLOCCA ACCELERATORE	1
6	ECRC461000020		1
7	ECRP022025820	MOLLA DI RITORNO	1
8	ECRV452000500		1
9	ECRP022035260	INTERRUTTORE	1
10	ECRP022032480		3
11	ECRP022025790	PLUG	1
12	ECRV430004510	CAVO ACCELERATORE	1
13	ECR90050200006	DADO 3N06	1	3N6
14	ECR90051800006	NUT, FLANGE	1	6
15	ECRV475009240	TUBETTO COPRI FILO	1

Rif. Articolo Descrizione Q.tà Nota
