Avviamento Carburatore

Carter frizione,campana frizione Cilindro


Coppia Conica

Filtro aria, carter filtro aria Frizione

Impugnatura L Impugnatura U Marmitta Parasassi Pistone Serbatoio

Valvole, bilancieri ,camma Volano, bobina

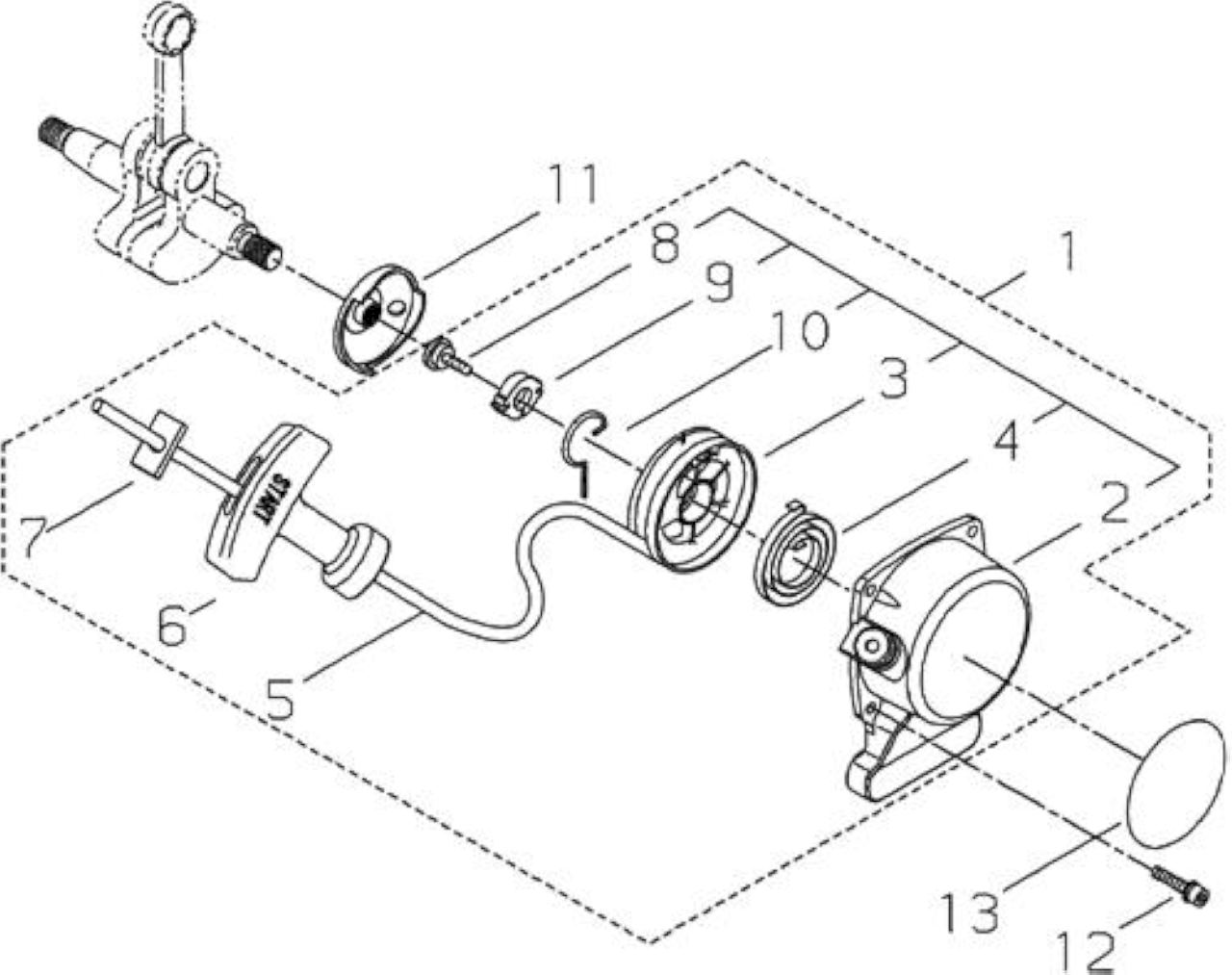

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECR6851275010

*VEDI ECRA050000180 *

1

2

ECR6291875110

CARTER AVVIAMENTO

1

3

SKR6290775120

*VEDI SKRA506000140 *

1

4

SKR7003075130

*VEDI SKRA504000100 *

1

6

SKR2001075190

*VEDI ECR17722827030 *

1

7

ECR2001075210

STOPPER

1

8

SKR3701375310

*VEDI ECRV253000310 *

1

9

SKR3701375320

*VEDI SKRV353000310 *

1

10

SKR3701375330

*VEDI SKRC810000120 *

1

11

SKR3701375210

*VEDI SKRA052000300 *

1

12

ECR1102204142

BOLT-SPW

4

13

ECR6851291340

LABEL,TRADE

1

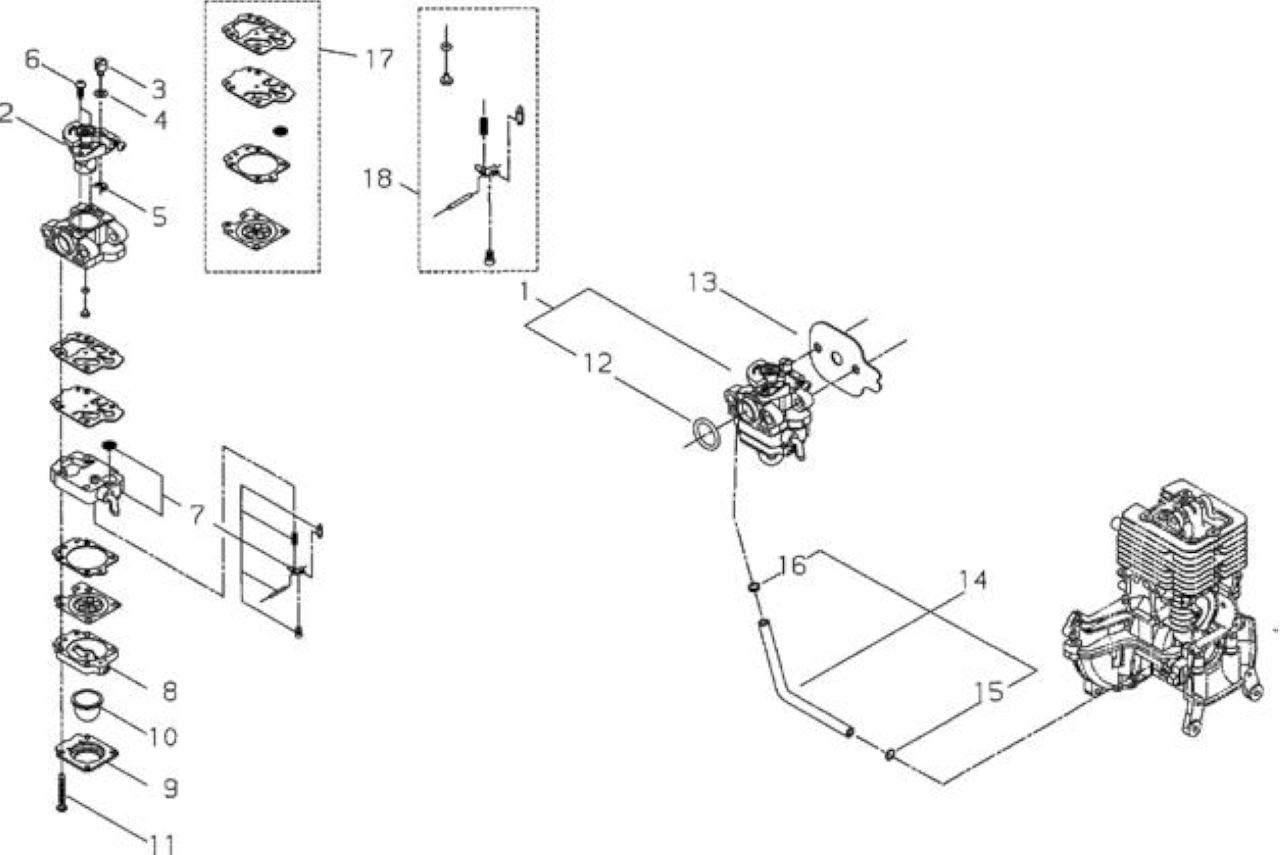

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECR6851281010

*VEDI ECRA021002510 *

1

2

SKR6290781321

*VEDI SKRP003004630 *

1

3

SKR7293381450

NOTTOLINO

1

4

SKR2008981185

RONDELLA

1

5

ECR2003681195

*VEDI ECR12317307930 *

1

6

ECR7006481290

*VEDI ECR12311444330 *

2

7

SKR3701381350

CORPO POMPA COMPLETO

1

8

SKR2001681420

*VEDI ECR12318005560 *

1

9

SKR2001681510

*VEDI ECR12314205560 *

1

10

SKR2003681670

*VEDI ECR12318140630 *

1

11

ECR2001681140

*VEDI ECR12311005560 *

4

12

SKR2001681250

*VEDI ECR90072000015 *

1

17

ECR6824298330

*VEDI ECRP050008560 *

1

18

SKR6090798341

*VEDI ECRP050008570 *

1

13

ECR6851281210

GASKET

1

14

ECR6851281310

TUBETTO IMPULSO

1

15

SKR2002085540

*VEDI SKRV490000500 *

1

16

ECR2215082140

*VEDI ECRV490000760 *

1

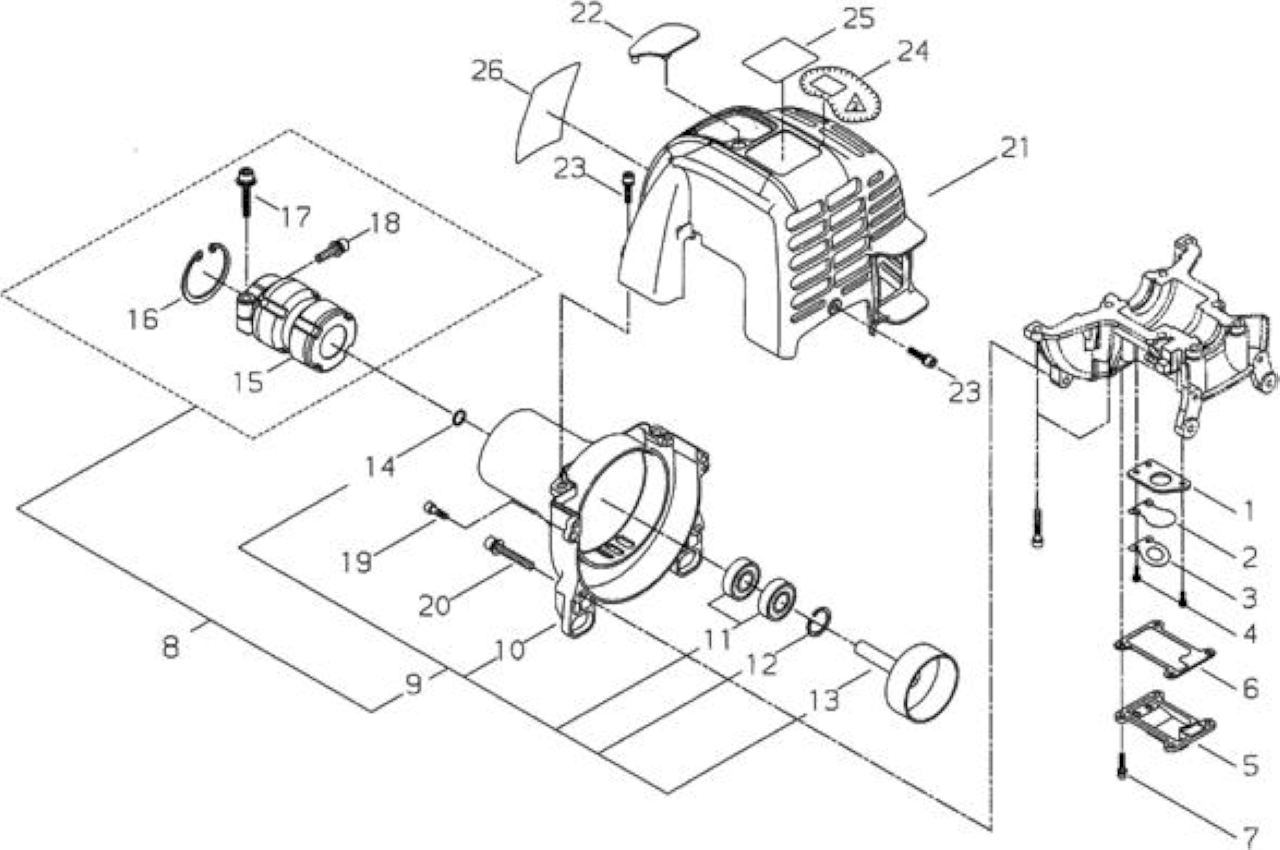

Rif.

Articolo

Descrizione

Q.tà

Nota

1

SKR6290121320

*VEDI ECRA200000750 *

1



2

SKR7232083121

*VEDI ECRA211000030 *

1



3

SKR7232083132

*VEDI ECRA212000040 *

1



4

ECR0121103100

SCREW-SW

3



5

SKR6290121120

*VEDI ECRA1230000000 *

1



6

SKR6290121130

*VEDI ECRV109000100 *

1



7

ECR1102204140

*VEDI ECRV202000350 *

4



8

ECR6851298320

FAN COVER ASSY

1



9

ECR6851231010

CARTER VENTOLA COMPL.

1



10

ECR6851231110

*VEDI ECRA172001680 *

1



11

SKR203606001

*VEDI SKR9400236001 *

2



12

ECR0243228120

*VEDI ECR9242428000 *

1



13

SKR6290731211

*VEDI SKRA556000840 *

1



14

SKR2000031140

*VEDI SKRV583000170 *

1



15

ECRV420000980

AMMORTIZZATORE

1



16

ECR0243245170

SNAP RING

1



17

ECR1102205282

BOLT-SPW

1



18

ECR1102205122

BOLT-SPW

1



19

ECR0102005162

*VEDI ECR9110105016 *

2



20

ECR1102205402

BOLT-SPW

2



21

ECR6851232110

*VEDI ECRA160001612 *

1



22

ECR6851232310

*VEDI ECRA429000130 *

1



23

ECR1102204142

BOLT-SPW

3



25

ECR6851291330

LABEL,TRADE

1



26

ECR6851291320

LABEL,TRADE

1

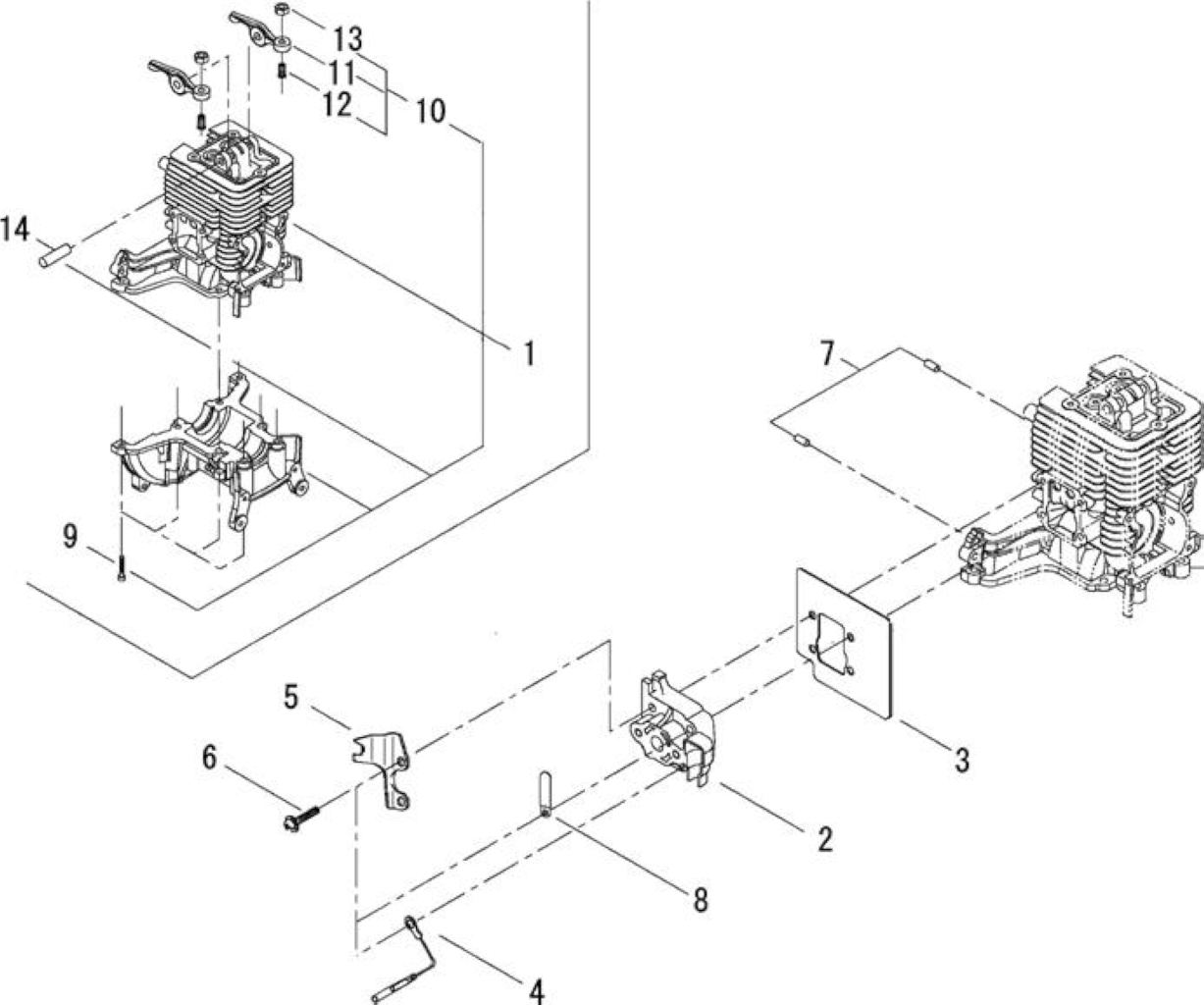

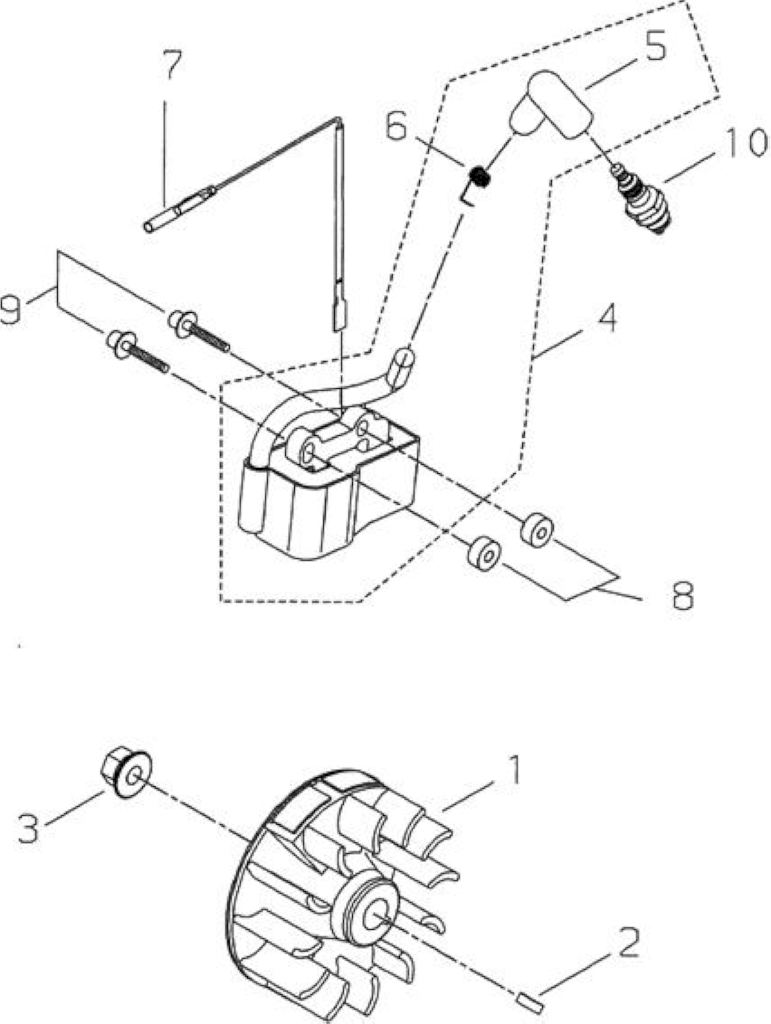

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECR6851298330

*VEDI ECRP021033940 *

1

2

ECR6851212310

* VEDI ECRA024000070 *

1

3

SKR6290712220

*VEDI ECRV103000980 *

1

4

ECR1435001101

*VEDI ECRV485001260 *

1

5

ECR6851283310

BRACKET

1

6

ECR1120605255

SCREW,PM-SPW

4

7

SKR1249240080

*VEDI ECRV622000040 *

2

8

ECR15911621231

FERMO FILO BOBINA

*T.I.17-626

1

9

SKR102005160

*VEDI ECR90010505016 *

8

10

SKR6290744010

*VEDI ECRA610000050 *

2

11

SKR6290144210

*VEDI ECRA610000060 *

2

12

SKR6290744220

*VEDI ECRA613000010 *

2

13

SKR6290144231

*VEDI ECRV263000230 *

2

14

SKR1249250370

*VEDI ECRV623000010 *

1

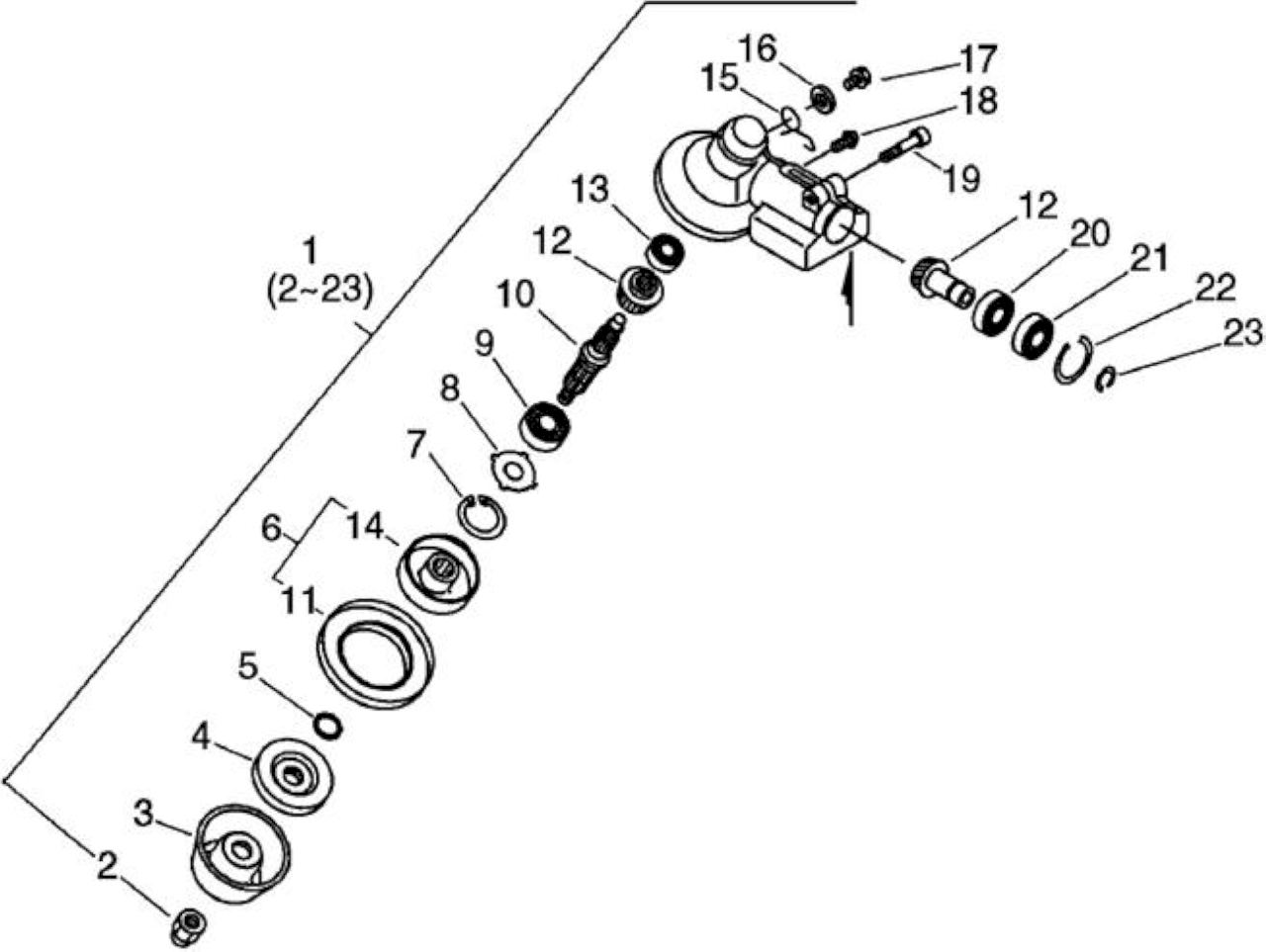

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021016151

*VEDI ECRP021016154 *

1



2

ECR61032052130

DADO TESTINA

1



3

ECR69922956830

SOTTOCOPPA FISSA

1



4

ECR61031452130

PIASTRA FERMA DISCO

1



5

ECR90072000012

ANELLO GOMMA P-12

1



6

ECR61031352932

*VEDI ECRP050010710 *

1



11

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



14

ECR61031352132

*VEDI ECRC535000011 *

1



7

ECR90070200032

FERMO CR32

1



8

ECR61044456830

RONDELLA COPPIA CONICA

1



9

ECR90081206201

CUSCINETTO BB6201

1



10

ECR61031056931

*VEDI ECR61031056932 *

1



12

ECRV000000060

COPPIA CONICA

1



13

ECR90081000629

CUSCINETTO BB 629

1



15

ECR61047352131

*VEDI ECRV452001310 *

1



16

ECR90060350008

RONDELLA

1



17

ECR61043450031

TAPPO TESTINA

1



18

ECR90024205010

VITE SR 5X10

1



19

ECR9111806030

BULLONE

1



20

ECR90080006001

CUSCINETTO BB6001

1



21

ECR90080306001

CUSCINETTO BB6001

1



22

ECR90070200028

FERMO CR28

1



23

ECR90070100012

FERMO CS12

1

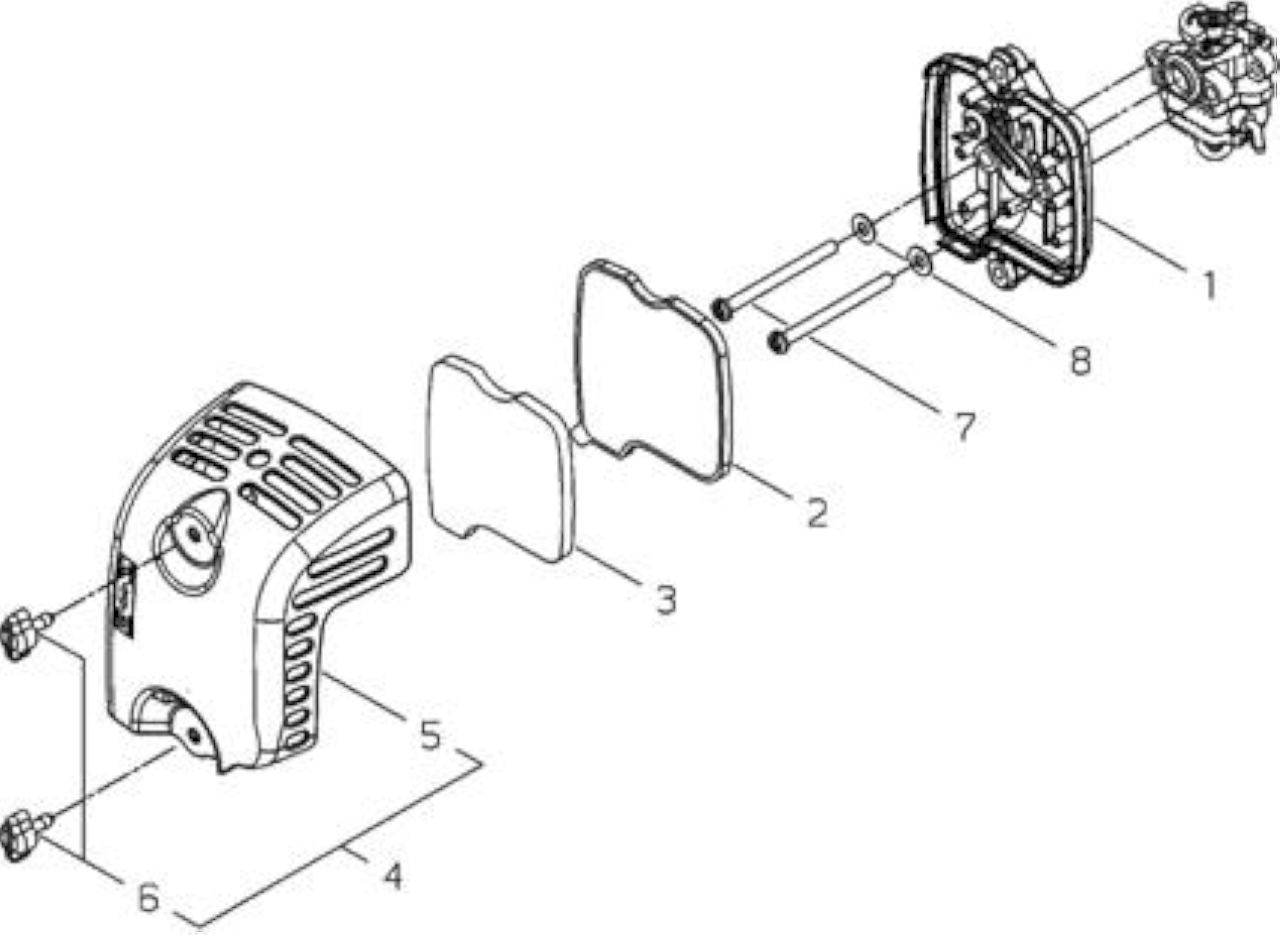

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECR6851282010

*VEDI ECRA023000310 *

1

2

ECR6290882120

*VEDI ECRA226000690 *

1

3

ECR6290882310

*VEDI SKRA226000700 *

1

4

ECR6851282030

*VEDI ECRP021033951 *

1

5

ECR6851282130

CLEANER COVER

1

6

SKR6290182330

*VEDI SKRV299000400 *

2

7

ECR1120305605

*VEDI ECR9158105060 *

2

8

ECR0161305080

*VEDI ECR90060300005 *

2

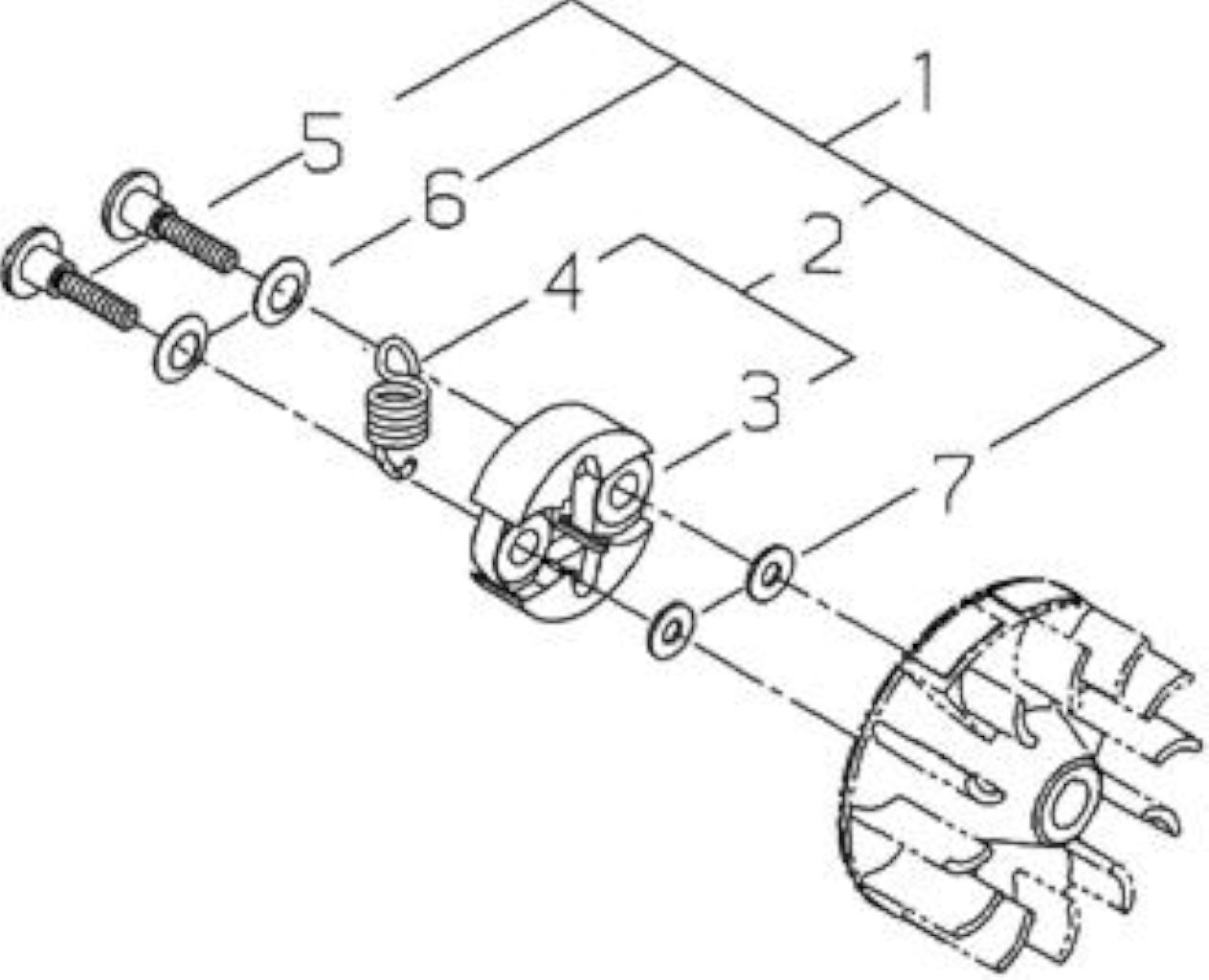

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECR6851251010

*VEDI ECRP021033960 *

1

2

ECR6851251020

* VEDI SKRA056000410 FRIZIONE COMPL

1

3

ECR6851251110

*VEDI ECRA555000120 *

2

4

SKR7257598060

*VEDI SKRA566000110 *

1

5

SKR7257598071

*VEDI ECRA557000080 *

2

6

SKR2008751231

*VEDI SKRV346000040 *

2

7

SKR2210071430

*VEDI SKRV304000150 *

2

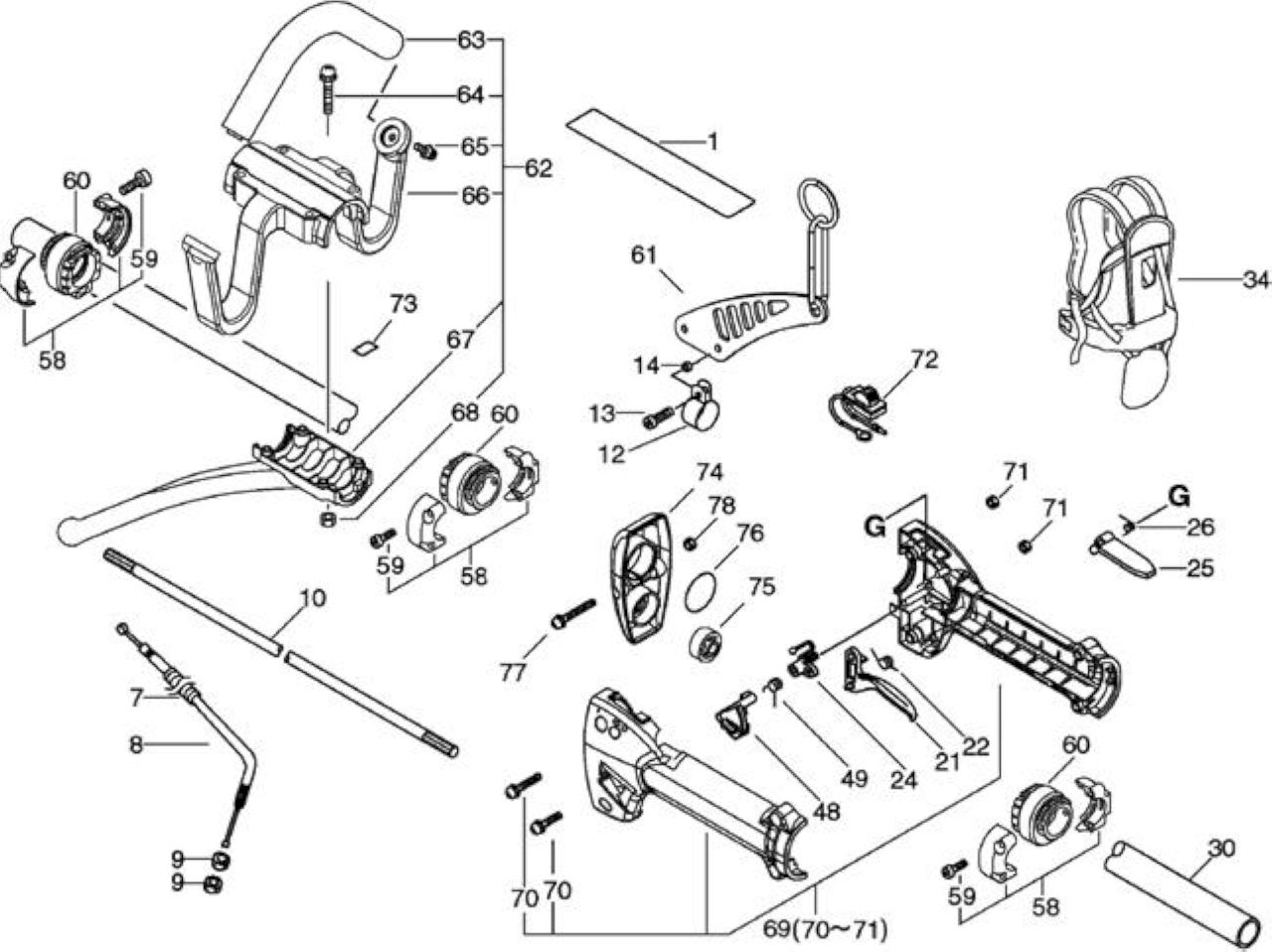

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR89061743130

ETICHETTA

1



7

ECRV475000850

TUBE

1



8

ECRV430002130

CAVO ACCELERATORE

1



9

ECR90050200006

DADO 3N06

2



10

ECR61001125530

ASTA TRASMISSIONE

1



12

ECR30120707530

*VEDI ECR30120707531 *

2



13

ECR9111905018

BOLT

2



14

ECRV353000090

COLLARE,5

2



21

ECRC450000110

GRILLETTO ACCELERATORE

*T.I.03-128

1



22

ECRV452000200

MOLLA DI RITORNO

*T.I.05-268

1



24

ECRC461000000

FERMO ACCELERATORE

*T.I.03-128

1



25

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



26

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



30

ECRC050001350

TUBO TRASMISSIONE

1



34

ECR30100146731

*VEDI ECR30100055230 *

1



48

ECRC461000010

FERMO ACCELERATORE

*T.I.03-128

1



49

ECRV452000120

MOLLA DI RITORNO

1



58

ECRP021012640

SET FISSAGGIO IMPUGNATURA

3



59

ECR9111805025

BULLONE

6



60

ECRV420001061

SET AMMORTIZZATORI

*T.I.05-268

3



61

ECRC624000040

AGGANCIO CINGHIA

1



62

ECRP021009202

IMPUGNATURA SX COMPL.

1



63

ECR35120507131

IMPUGNATURA SINISTRA

1



64

ECR9111805035

BOLT

4



65

ECR90024205014

VITE SR 5X14

2



66

ECRC405000270

SUPPORTO IMPUGNATURA

1



67

ECRC405000160

SUPPORTO IMPUGNATURA

1



68

ECR90050000005

DADO N05

4



69

ECRP021014170

*VEDI ECRP021014171 *

1



70

ECR9111805022

BOLT

4



71

ECR90050000005

DADO N05

4



72

ECRA440001150

*VEDI ECRA440001151 *

1



73

ECR89015204930

ETICHETTA

1



74

ECRC423000340

SUPPORTO IMPUGNATURA

1



75

ECRV420001720

AMMORTIZZATORE

1



76

ECR90072000032

ANELLO GOMMA P-32

1



77

ECR9111805040

BOLT

1



78

ECR90050000005

DADO N05

1

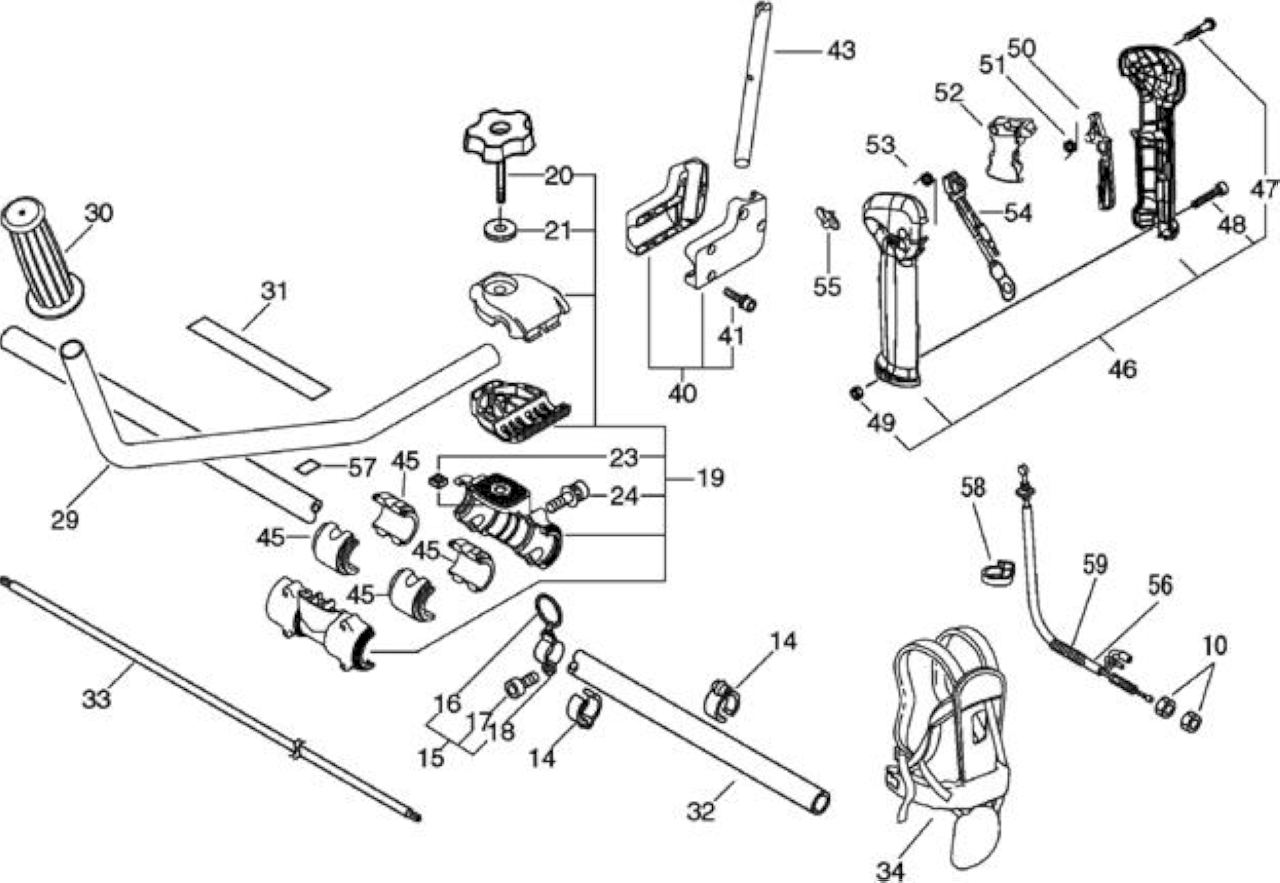

Rif.

Articolo

Descrizione                                  Q.tà

Nota

10

ECR90050200006

DADO 3N06                                 2



14

ECR22492452930

CLIP                                              2



15

ECRP021012660

*VEDI ECRP021012661 *           1



16

ECR30101505330

HOOK, BAND                               1



17

ECR9111905012

BOLT                                            1



18

ECR30121004630

*VEDI ECR30121004631 *         1



19

ECRP021012750

*VEDI ECRP021012751 *           1



20

ECRV299000110

POMELLO                                     1



21

ECR60501454230

RONDELLA                                   1



23

ECR90056550008

DADO -08-                                   1



24

ECR9111805030

BOLT                                            1



29

ECRC400000211

IMPUGNATURA ANTERIORE       1



30

ECRC403000031

IMPUGNATURA IN GOMMA        1

*T.I.15-574



31

ECR89061743130

ETICHETTA                                   1



32

ECRC050001350

TUBO TRASMISSIONE                 1



33

ECR61001125530

ASTA TRASMISSIONE                  1



34

ECRC062000192

*VEDI ECRC062000182 *           1



40

ECRP021012730

SUPPORTO IMPUGNATURA        1



41

ECR9111805025

BULLONE                                     4



43

ECR35121047530

MANUBRIO DX                            1

*T.I.05-268



45

ECRV420001120

AMMORTIZZATORE                     4

*T.I.05-268



46

ECRP021014090

SET IMPUGNATURA DX               1

*T.I.08-377



47

ECR90025604016

VITE SR 4X16                               3



48

ECR9111905030

BOLT                                            1



49

ECR90050000005

DADO N05                                   1



50

ECRC460000111

FERMO ACCELERATORE              1

*T.I.15-574



51

ECRV452000360

MOLLA FERMO                            1

ACCELERATORE*T.I.15-574



52

ECRC450000270

GRILLETTO ACCELERATORE       1

*T.I.15-574



53

ECRV452000350

MOLLA FERMO                            1

ACCELERATORE*T.I.15-574



54

ECRA440001160

*VEDI ECRP021015420 *           1



55

ECRC463000020

POMELLO                  *T.I.15-574 1



56

ECRV430002140

CAVO ACCELERATORE

1

57

ECR89015204930

ETICHETTA

1

58

ECR15911209961

CLIP

1

59

ECRV475004180

TUBETTO

1

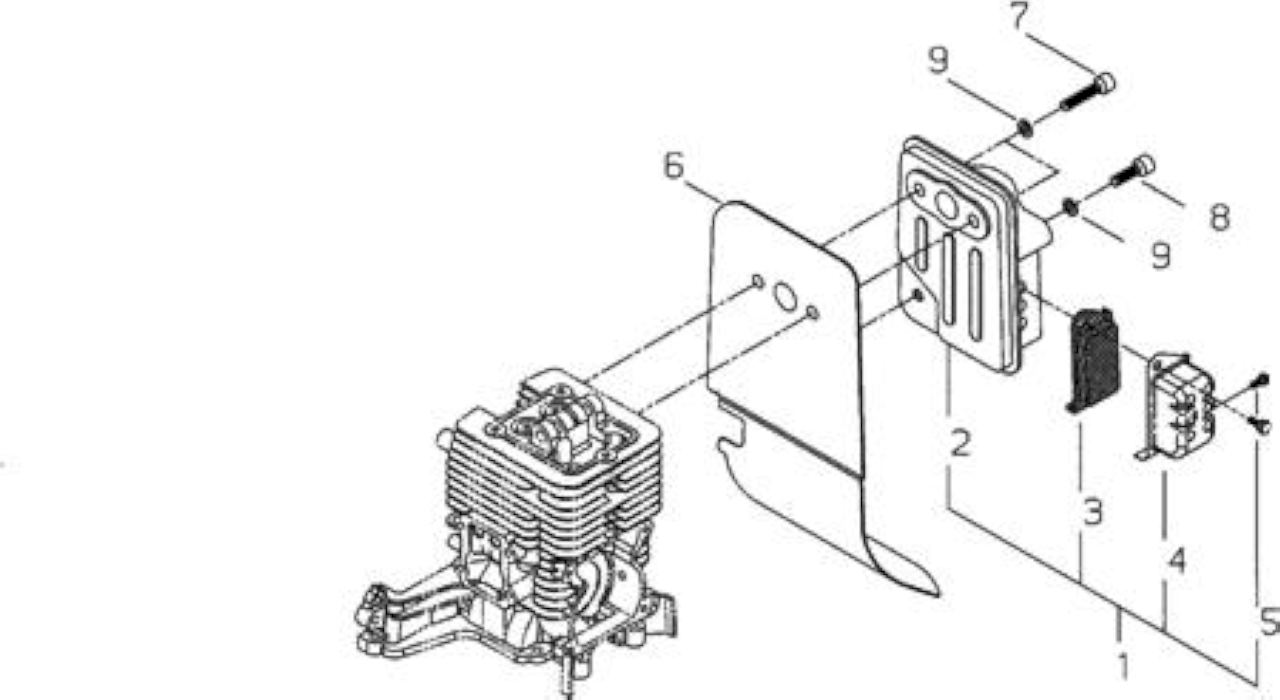

Rif.

Articolo

Descrizione

Q.tà Nota

1

SKR6290715011

*VEDI ECRA030000342 *

1

2

ECR6290715111

MUFFLER

1

3

SKR6290215131

*VEDI ECRA310000390 *

1

4

SKR6290715161

PIASTRINA

1

5

ECR1120404060

SCREW,PM-SW

2

6

SKR6290115210

*VEDI ECRV104001430 *

1

7

ECR6290115310

*VEDI ECRV203001000 *

2

8

SKR102005160

*VEDI ECR90010505016 *

1

9

ECR0161005080

*VEDI ECR90060000005 *

3

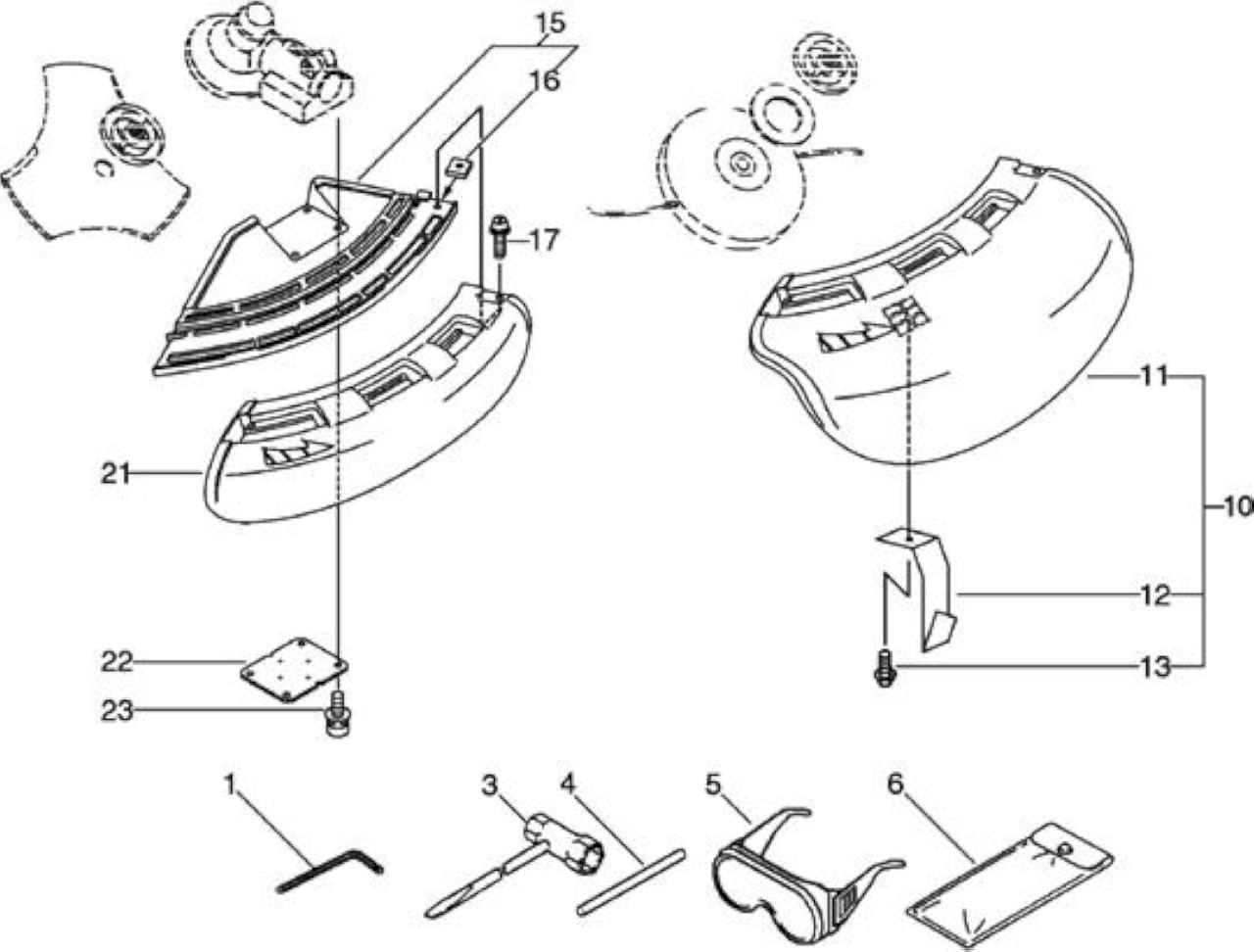

Rif.

Articolo

Descrizione

Q.tà Nota

10

ECRP021013770

*VEDI ECRP021013772 *

1

11

ECRC550000080

*VEDI ECRC550000082 *

1

12

ECRC554000030

LAMETTA TAGLIAFILO

1

13

ECR90025205012

VITE SR 5X12

1

15

ECRC550000100

*VEDI ECRC550000102 *

1

16

ECR90056500005

DADO N.5

1

17

ECR9111805018

BULLONE

1

21

ECRC550000090

*VEDI ECRC550000092 *

1

22

ECR69901356830

*VEDI ECRC552000200 *

1

23

ECR9111805025

BULLONE

4

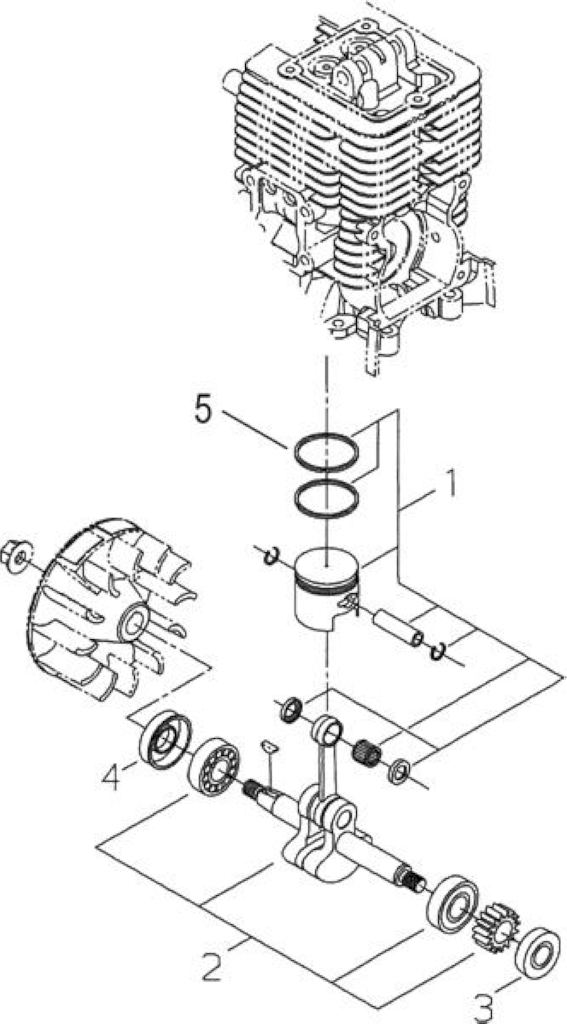

Rif.

Articolo

Descrizione

Q.tà Nota

1

SKR6290741310

*VEDI SKRP021033972 *

1

2

SKR6290742021

* VEDI ECRA011000651 *

1

3

SKR6290142260

*VEDI SKRV505000110 *

1

4

SKR6290742270

*VEDI ECRV505000060 *

1

5

SKRA101000240

FASCIA ELASTICA

2

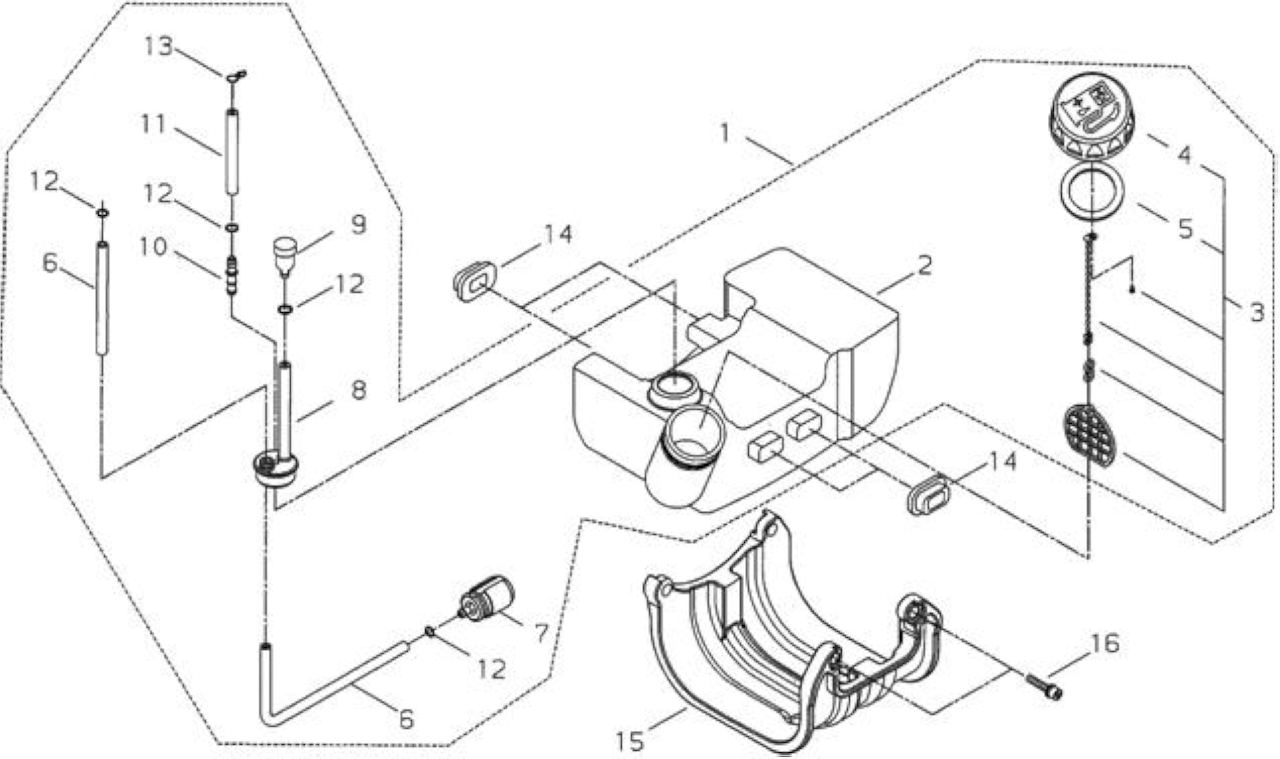

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECR6851285010

*VEDI ECRA038000310

*            1

2

ECR6290785110

*VEDI ECRA350001340

*            1

3

ECR6851285020

*VEDI ECRA033000050

*            1

4

ECR6851285120

FUEL CAP

1

5

SKR2000085221

*VEDI SKRV107000010

*            1

6

SKR7017085310

*VEDI SKRV471002570

*            1

7

SKR2001685400

*VEDI SKRA369000070

*            1

8

SKR2011285351

*VEDI ECRV470000880

*            1

9

SKR2219733960

*VEDI SKRA356000050

*            1

10

SKR7293385620

*VEDI SKRV186000210

*            1

11

ECR3200385330

*VEDI ECRV471002520

*            1

12

SKR2002085540

*VEDI SKRV490000500

*            1

13

ECR3701385310

*VEDI ECRV490000510

*            1

14

SKR6290185220

*VEDI SKRV420002220

*            4

15

SKR6290285320

*VEDI SKRA175000220

*            1

16

ECR1102205202

*VEDI ECRV203000800

*            2

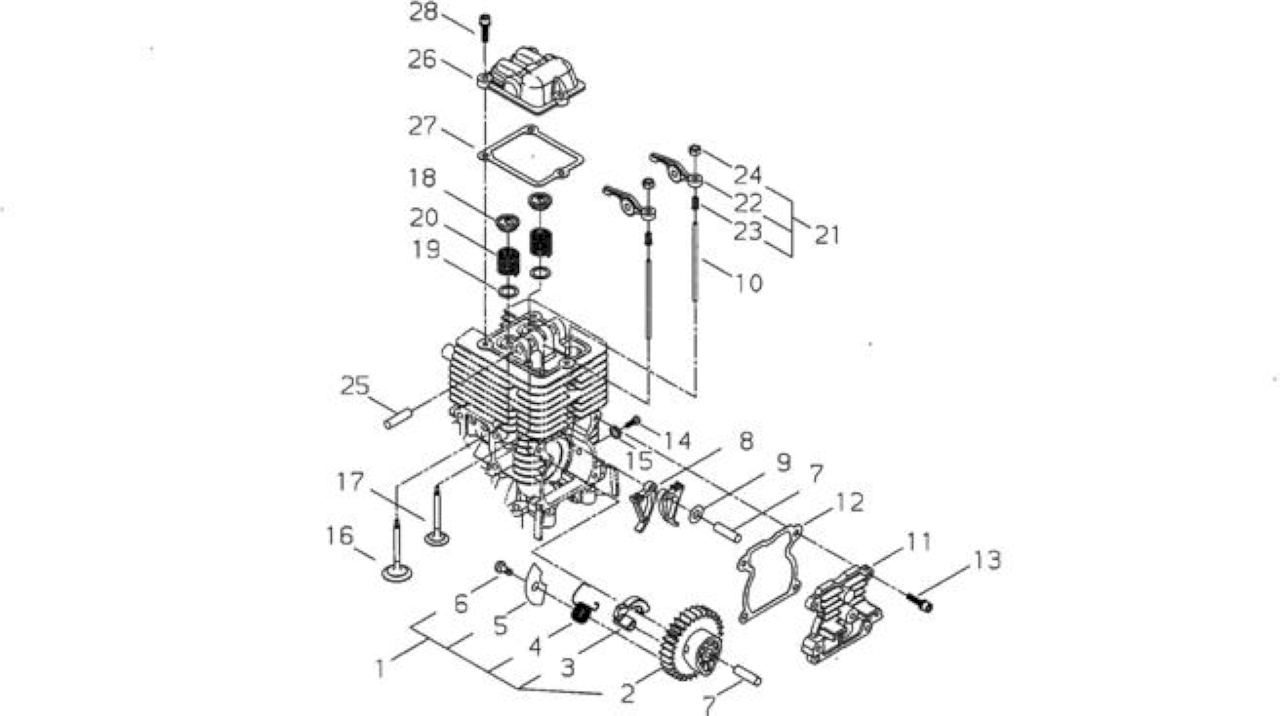

Rif.

Articolo

Descrizione

Q.tà

Nota

1

SKR6290543011

*VEDI SKRA063000000 *

1



2

SKR6290243310

*VEDI SKRA622000000 *

1



3

SKR6290743120

*VEDI ECRA146000000 *

1



4

SKR1752008900

MOLLA

1



5

ECR6290543131

*VEDI ECRC603000240 *

1



6

ECR0128004062

*VEDI ECR9144904006 *

1



7

SKR1249250290

*VEDI ECRV623000030 *

2



8

SKR6290743210

*VEDI SKRA600000000 *

2



9

SKR1162010000

*VEDI SKRV303000220 *

1



10

SKR6290743220

*VEDI SKRA607000000 *

2



11

SKR6290743230

*VEDI ECRA136000000 *

1



12

SKR6290743240

*VEDI SKRV109000040 *

1



13

ECR1102204140

*VEDI ECRV202000350 *

4



14

ECR6290143310

*VEDI ECRV253000540 *

1



15

ECR1540110028

*VEDI ECRV303000120 *

1



16

SKR6290744111

*VEDI SKRA603000000 *

1



17

SKR6290744121

*VEDI ECRA603000010 *

1



18

SKR6290844140

*VEDI ECRA606000040 *

2



19

SKR6290844310

*VEDI ECRV392000030 *

2



20

SKR6290144130

*VEDI ECRA604000010 *

2



21

SKR6290744010

*VEDI ECRA610000050 *

2



22

SKR6290144210

*VEDI ECRA610000060 *

2



23

SKR6290744220

*VEDI ECRA613000010 *

2



24

SKR6290144231

*VEDI ECRV263000230 *

2



25

SKR1249250370

*VEDI ECRV623000010 *

1



26

SKR6290744240

*VEDI ECRA137000000 *

1



27

SKR6290744250

*VEDI SKRV109000050 *

1



28

SKR1102204140

BULLONE

3





















Rif.

Articolo

Descrizione

Q.tà Nota

1

SKR6290771110

*VEDI SKRA409000630 *

1

2

SKR240303100

*VEDI ECR9311503010 *

1

3

SKR2003571220

*VEDI ECRV265000140 *

1

4

SKR6290771311

*VEDI SKR6290771312 *

1

5

SKR6290571250

CAPPUCCIO CANDELA

1

6

SKR6290571320

* VEDI ECRA426000020 *

1

7

ECR1435002200

LEAD WIRE

1

8

SKR7003071620

*VEDI SKRV322000040 *

2

9

ECR1102404265

*VEDI ECRV202000360 *

2
