Asta, Impugnatura U Avviamento Basamento motore Bobina, Volano

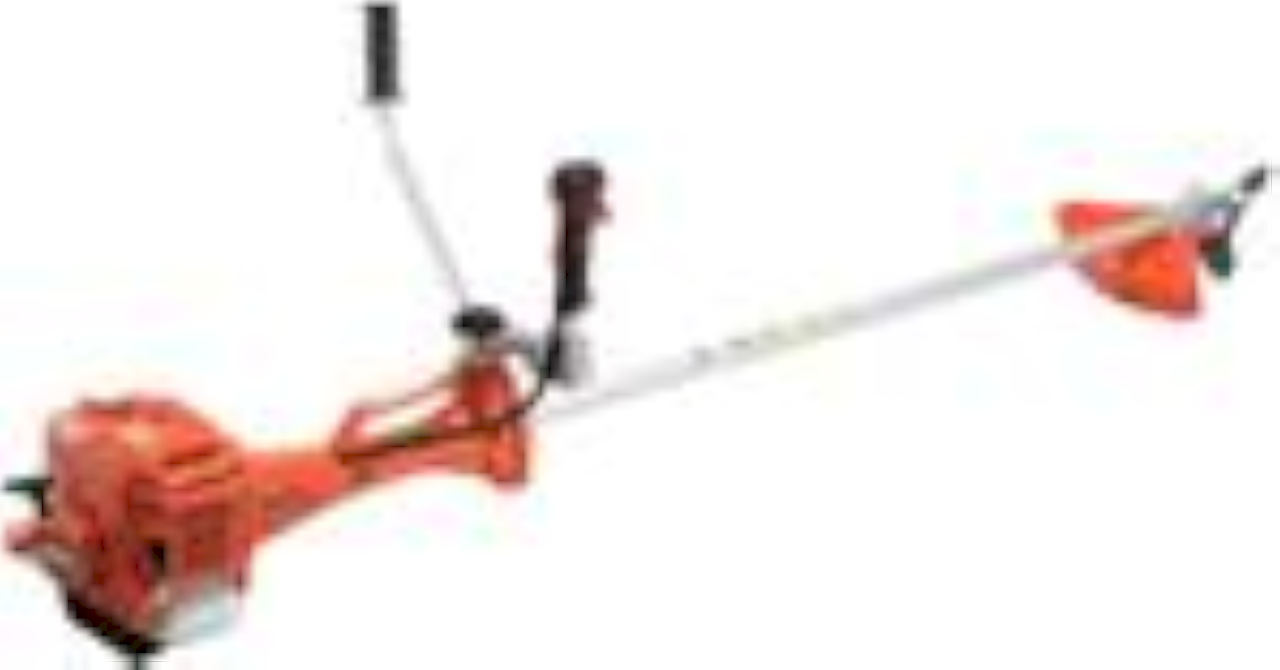

Informazioni tecniche
CILINDRATA	50,2
POTENZA	2,0 (2,72)
PESO	8,7
SERBATOIO MIX	790
LUNGHEZZA MASSIMA	1835

Carburatore Cinghiaggio

Coppia conica Filtro aria

Frizione, Campana frizione Impugnatura acceleratore Marmitta

Motore, Carter Serbatoio

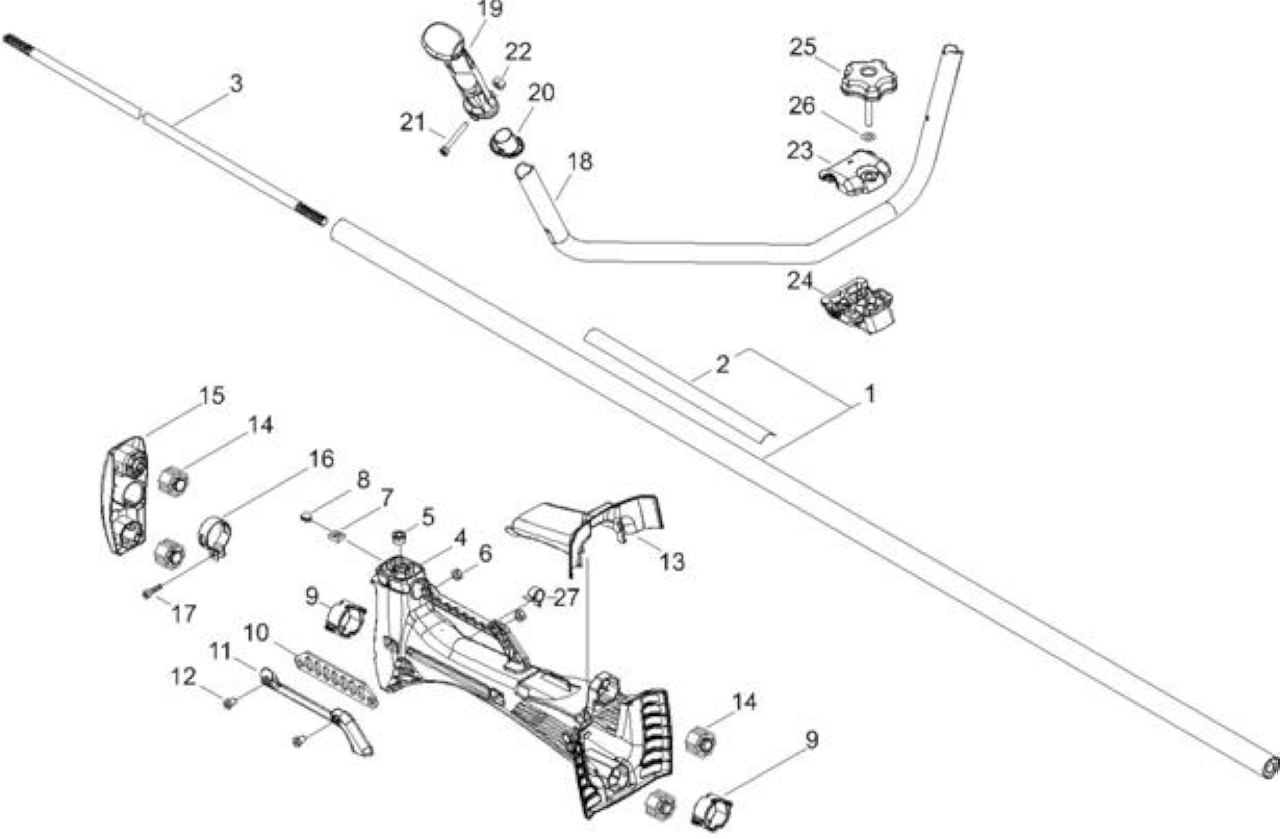

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021047220	TUBO TRASMISSIONE	1
2	ECR89061743130	ETICHETTA	1
3	ECR61001149931	ASTA TRASMISSIONE	1
4	ECRC415000170	*VEDI ECRC415000171 *	1
5	ECRV355000750	*VEDI ECRV355000751 *	1
6	ECRV263000020	DADO 5	2
7	ECR90056550008	DADO -08-	1
8	ECR10153828230	TAPPO CARTER	1
9	ECRC427000050	FERMO IMPUGNATURA	2
10	ECRV150003590	PIASTRA	1
11	ECRC648000030	SUPPORTO	1
12	ECRV805000150	BULLONE TORX 5	2
13	ECRC480000140	COPERCHIO IMPUGNATURA	1
14	ECRV420004100	AMMORTIZZATORE	4
15	ECRC610000060	*VEDI ECRP200000580 *	1
16	ECRV495002880	FASCETTA	1
17	ECRV805000150	BULLONE TORX 5	1
18	ECRC400001440	*VEDI ECRC400001441 *	1
19	ECRC403000810	IMPUGNATURA IN GOMMA *T.I.15-574	1
20	ECRC441000000	SUPPORTO	1
21	ECRV805000070	BULLONE TORX 5	1
22	ECR90056250005	*VEDI ECR90056000005 *	1
23	ECRC423000960	*VEDI ECRP100006150 *	1
24	ECRC423000970	FERMO IMPUGNATURA *P100006150	1
25	ECRV299000110	POMELLO	1
26	ECR17504903920	RONDELLA FRIZIONE *T.I.09-423	1
27	ECRV490001220	COPERCHIO IMPUGNATURA	1

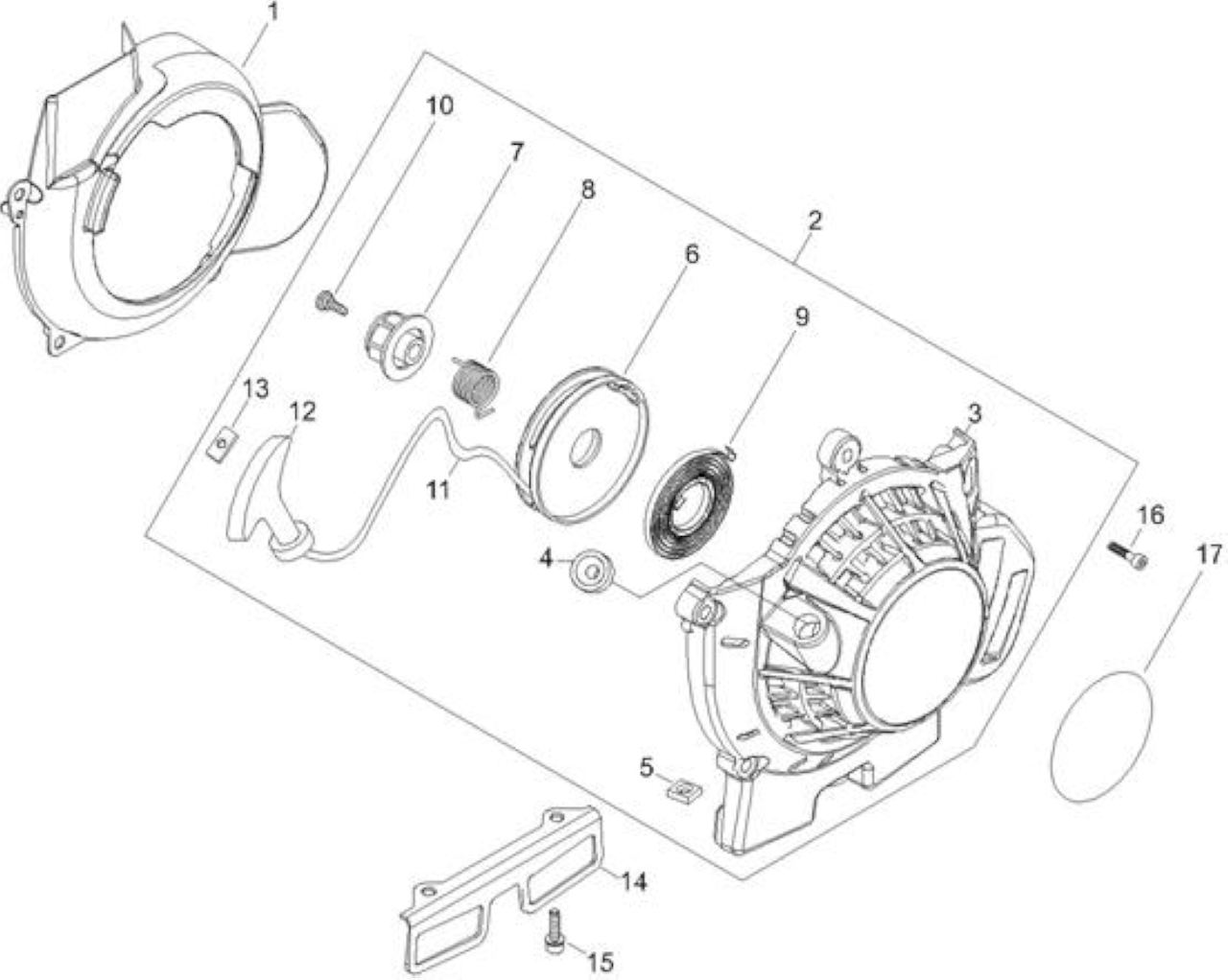

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA172002600	CARTER VENTOLA	1
2	ECRA051002881	AVVIAMENTO COMPLETO X SRM520ES	1
3	ECRP022037550	CARTER AVVIAMENTO	1
4	ECR17722742030	*VEDI ECRP022045770 *	1
5	ECR90056500005	DADO N.5	1
6	ECRP022023140	PULEGGIA AVVIAMENTO	1
7	ECRP022033830	INNESTO AVVIAMENTO	1
8	ECRP022023120	MOLLA	1
9	ECRP022004680	MOLLA AVVIAMENTO	1
10	ECRP022023110	VITE	1
12	ECR17722811120	IMPUGNATURA AVVIAMENTO	1
13	ECR17724611120	*VEDI ECRP022037670 *	1
14	ECRA393000300	SUPPORTO SERBATOIO MISCELA	1
15	ECRV805000150	BULLONE TORX 5	2
16	ECRV835000030	BULLONE TORX 5	4
17	ECRX502000900		1

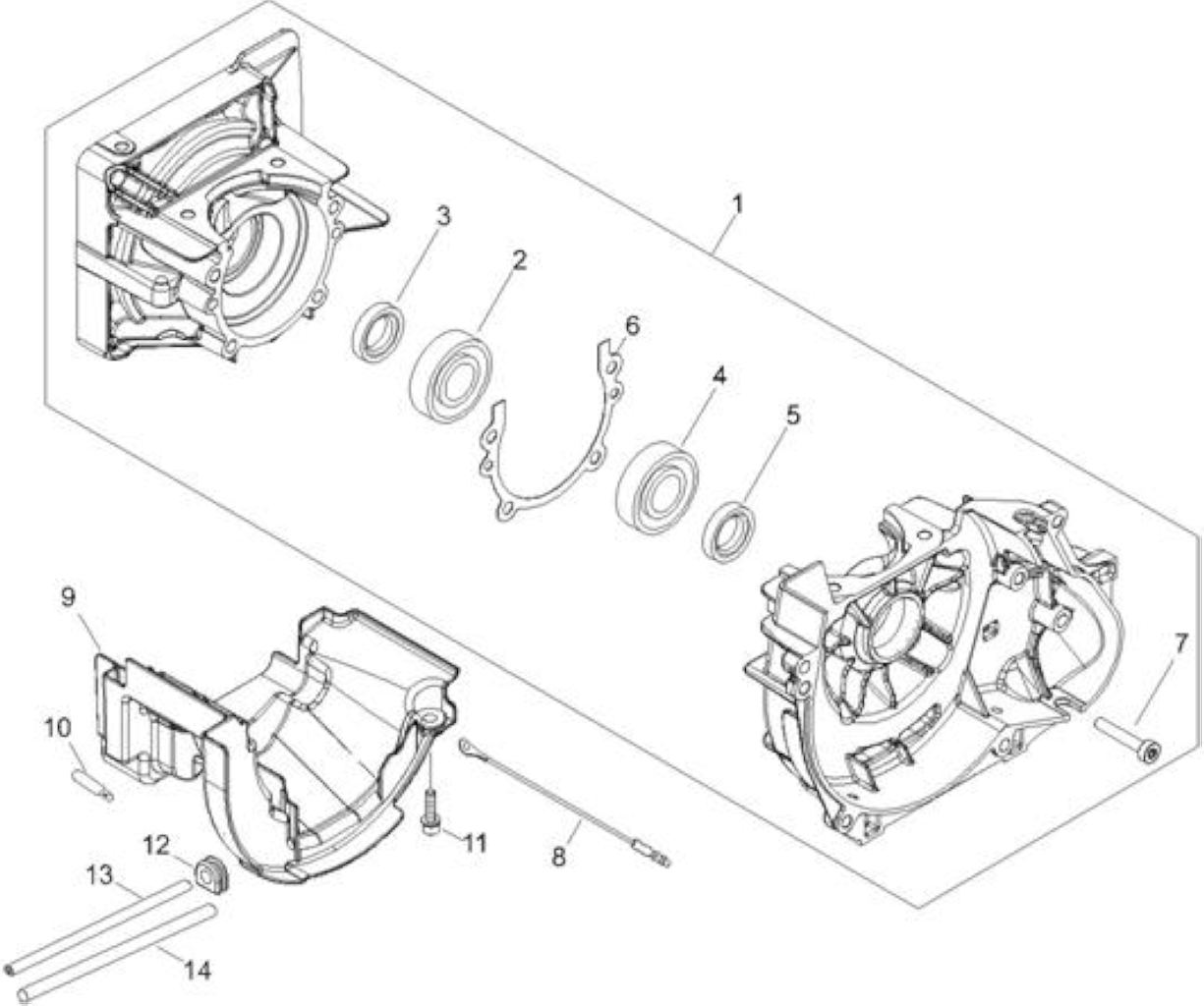

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021047120	CARTER MOTORE COMPLETO	1
2	ECR90081036202	CUSCINETTO BB6202	1
3	ECR10021300310	PARAOLIO	1
4	ECR90081036202	CUSCINETTO BB6202	1
5	ECR10021300310	PARAOLIO	1
6	ECRV102000260	GUARNIZIONE CARTER MOTORE	1
7	ECRV805000180	BULLONE, TORX 5	4
8	ECRV485002570		1
9	ECRA209000740	PIASTRA ISOLATORE	1
10	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
11	ECRV835000000	BOLT, TORX 5	2
12	ECR15611004920	GUIDA IN GOMMA	1
13	ECRV471000740	*VEDI ECRV471000741 *	1
14	ECRV475008080	TUBETTO	1

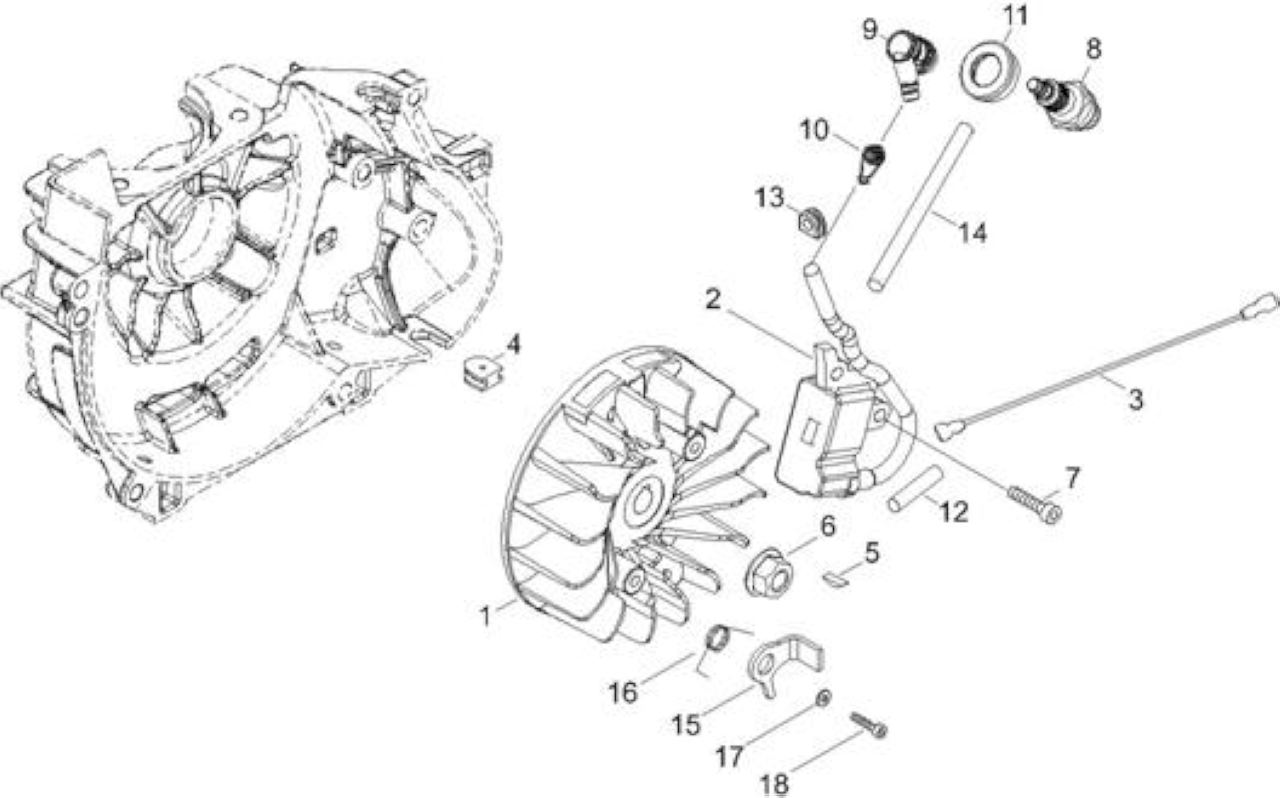

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409001210	*VEDI ECRP200001380 *	1
2	ECRA411001480	MODULO ACCENSIONE	1
3	ECRV485002331	CAVO MASSA	1
4	ECR15611407320	GUIDA IN GOMMA	1
5	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
6	ECR9210508000	DADO	1
7	ECRV805000150	BULLONE TORX 5	2
9	ECRA427000060	CAPPUCCIO CANDELA	1
10	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
11	ECRA429000090	COPERTURA CAPPUCCIO	1
12	ECRV475007540	TUBETTO	1
13	ECR15611004920	GUIDA IN GOMMA	1
14	ECRV475007550	TUBETTO	1
15	ECRA514000280	GANCIO AVVIAMENTO	2
16	ECRV452001471	MOLLA DI TORSIONE	2
17	ECR17724704630	SPESSORE	2
18	ECRV805000140	BULLONE TORX 5	2

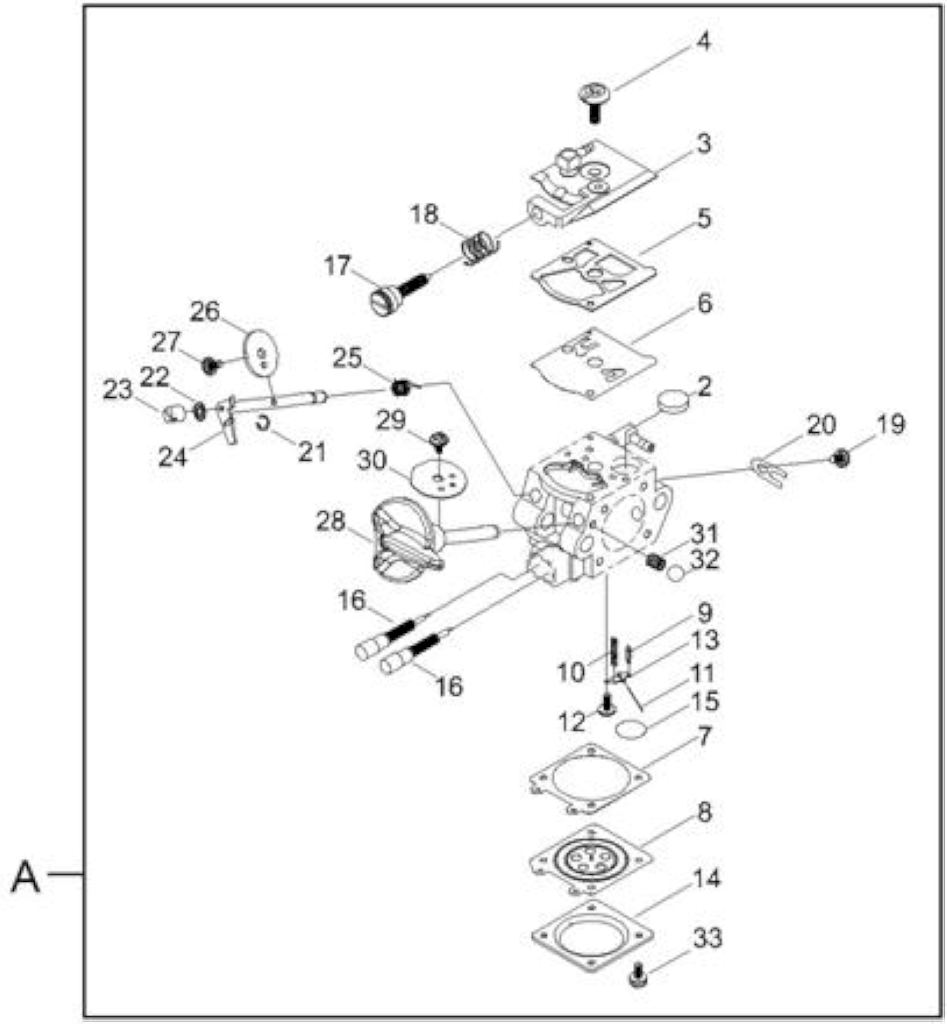

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021004220	CARBURATORE COMPLETO WT-1096	1
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003005450		1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12312515030	GUARNIZIONE MEMBRANA	1
6	ECR12311215030	MEMBRANA POMPANTE	1
7	ECR12314027230	GUARNIZIONE MEMBRANA	1
8	ECRP003001850	MEMBRANA CON DISCO	1
9	ECR12313719830	SPILLO CARBURATORE	1
10	ECR12312203660	MOLLA BILANCIERE	1
11	ECR12313803930	SPINOTTO	1
12	ECR12313903930	VITE BILANCIERE	1
13	ECR12312303930	BILANCIERE	1
14	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
15	ECR12314610631	PASTIGLIA CARBURATORE	1
16	ECRP003002270	SPILLO	2
17	ECR12313404260	VITE REGISTRO MINIMO	1
18	ECR12313304260	MOLLA REGISTRO MINIMO	1
19	ECRP003005120		1
20	ECR12312703930	FERMO	1
21	ECR12317307930	FERMO CE	1
22	ECR12314954230	RONDELLA	1
23	ECRP003005460	VITE	1
24	ECRP003005020	ALBERINO ACCELERATORE	1
25	ECR12311347530	MOLLA DI RITORNO	1
26	ECRP003000310	VALVOLA ACCELERATORE	1
27	ECRP003002380	SCREW	1
28	ECRP003005470	LEVA ARIA	1
29	ECR12311438830	VITE	1
30	ECRP003001790	VALVOLA ARIA	1
31	ECR12313510630	MOLLA SFERA	1
32	ECR12313610630	SFERA CARBURATORE	1
33	ECR12313002960	VITE COPERCHIO MEMBRANA	4

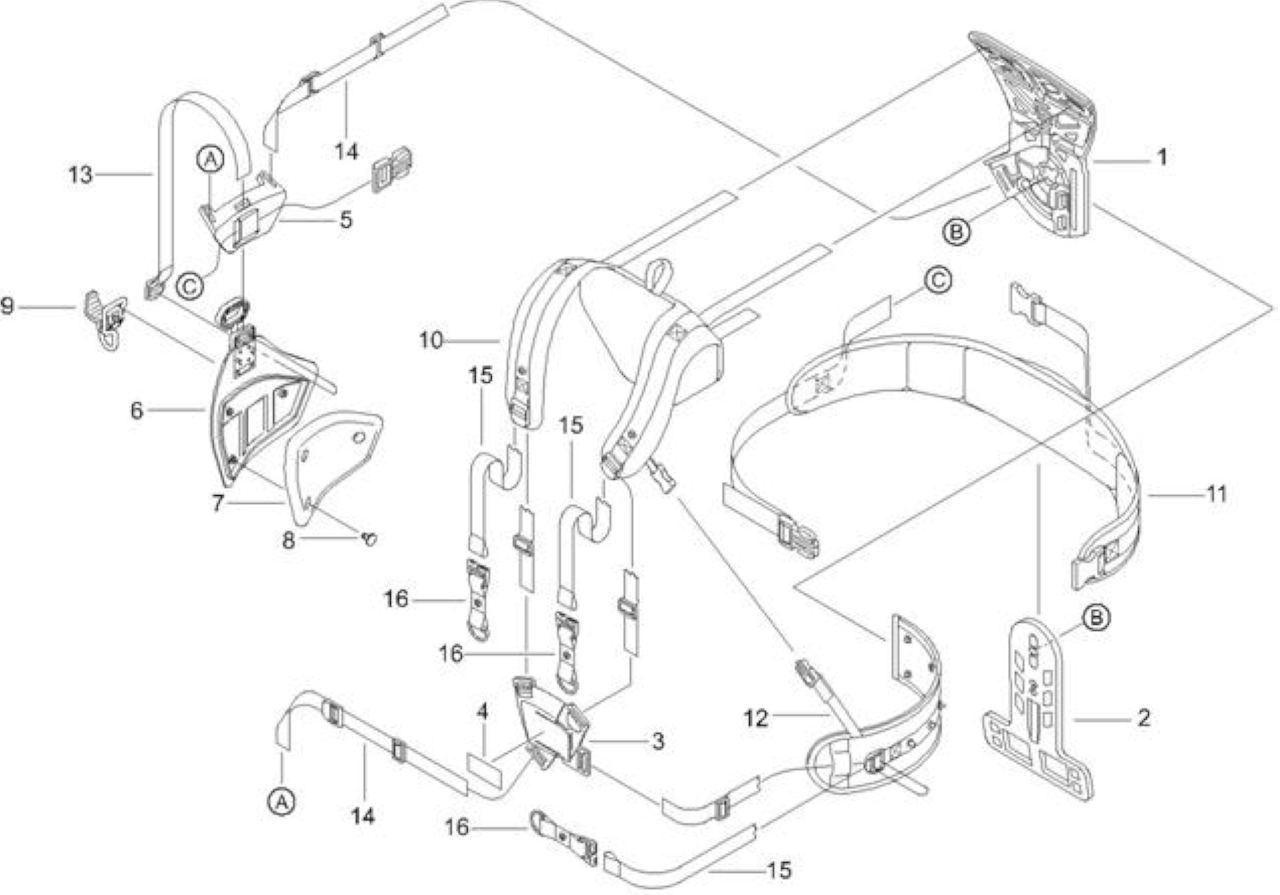

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC630000230	SCHIENALE A	1
2	ECRC630000250	SCHIENALE B	1
3	ECRP021047390	PASSA FIBBIE FRONTALE	1
4	ECRX502000390	LABEL,ECHO	1
5	ECRC652000070	PASSA FIBBIE LATERALE B	1
6	ECRP021047230	*VEDI ECRP021047231 *	1
7	ECRC652000080	CUSCINO	1
8	ECRV491000260		3
9	ECRC063000050	GANCIO CINGHIAGGIO	1
10	ECRC644000220	CINGHIAGGIO SUPERIORE	1
11	ECRC651000070	CINGHIA	1
12	ECRC652000090	CINGHIA LATERALE	1
13	ECRC650000000	FIBBIA	1
14	ECRC650000010	FIBBIA	2
15	ECRC650000020	FIBBIA	3
16	ECRC653000000	GANGIO CHIUSURA	3

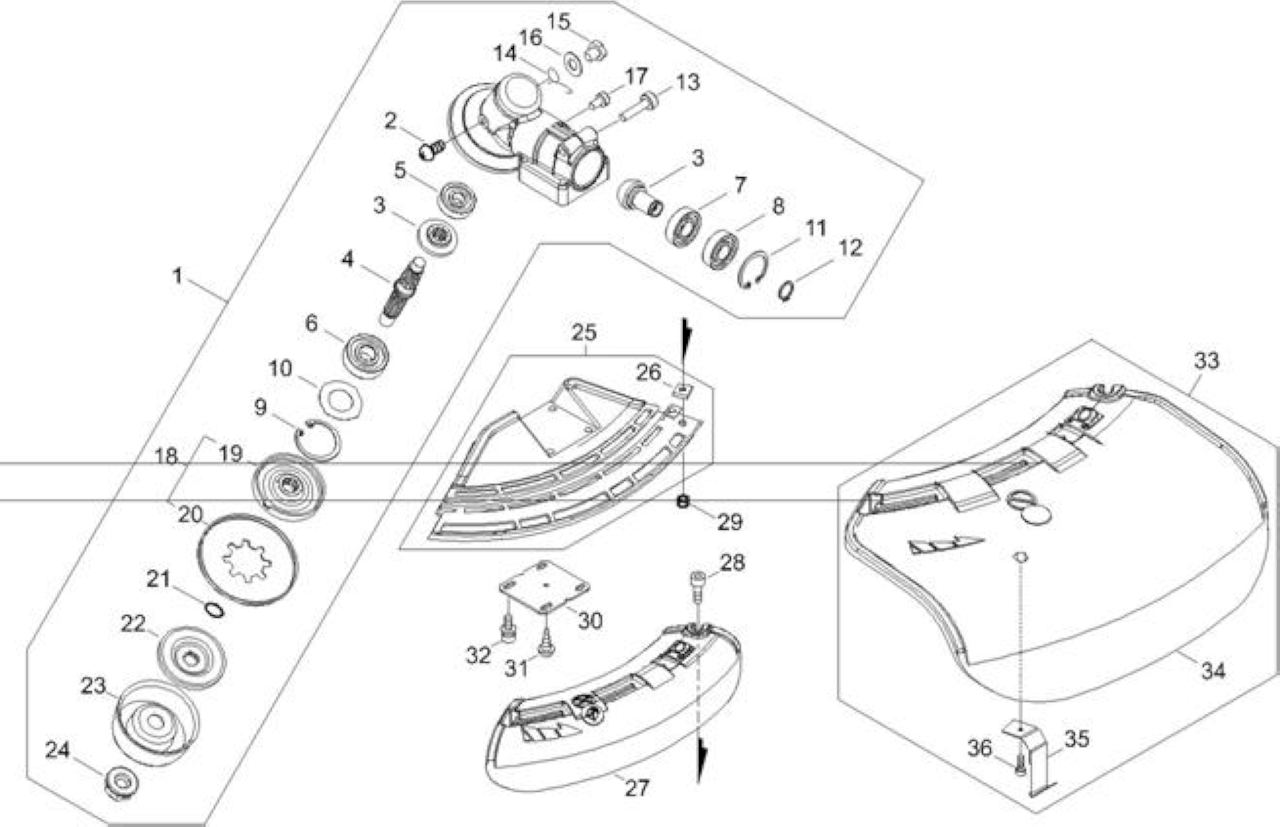

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021041342	TESTINA COMPLETA	1
2	ECR90022004006	VITE SR 4X06	1
3	ECR61030056930	COPPIA CONICA	1
4	ECR61031056933	ALBERINO COPPIA CONICA	1
5	ECR90081000629	CUSCINETTO BB 629	1
6	ECR90081206201	CUSCINETTO BB6201	1
7	ECR90080006001	CUSCINETTO BB6001	1
8	ECR90080306001	CUSCINETTO BB6001	1
9	ECR90070200032	FERMO CR32	1
10	ECR61044456830	RONDELLA COPPIA CONICA	1
11	ECR90070200028	FERMO CR28	1
12	ECR90070100012	FERMO CS12	1
13	ECRV806000100	BULLONE	1
14	ECRV452001310	MOLLA	1
15	ECR61043450031	TAPPO TESTINA	1
16	ECR90060350008	RONDELLA	1
17	ECRV805000130	BULLONE, TORX 5	1
18	ECR61031352932	*VEDI ECRP050010710 *	1
19	ECR61031352132	*VEDI ECRC535000011 *	1
20	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
21	ECR90072000012	ANELLO GOMMA P-12	1
22	ECR61031452130	PIASTRA FERMA DISCO	1
23	ECR69922956830	SOTTOCOPPA FISSA	1
24	ECR61032052130	DADO TESTINA	1
25	ECRC550000511	SUPPORTO SALVAGAMBE (ARANCIO)	1
26	ECR90056500005	DADO N.5	1
27	ECRC550000551	PROTEZIONE SALVAGAMBE (ARANCIO)	1
28	ECRV805000170	BULLONE TORX 5 -SILVER-	1
29	ECR90056200005	*VEDI ECR90056000005 *	1
30	ECRC552000200	PIASTRINA	1
31	ECR9131604010	VITE	1
32	ECRV805000260	BOLT, TORX 5	4
33	ECRP021041320	SALVAGAMBE COMPLETO	1
34	ECRC550000570	*VEDI ECRP021013772 *	1
35	ECRC554000030	LAMETTA TAGLIAFILO	1
36	ECRV805000150	BULLONE TORX 5	1

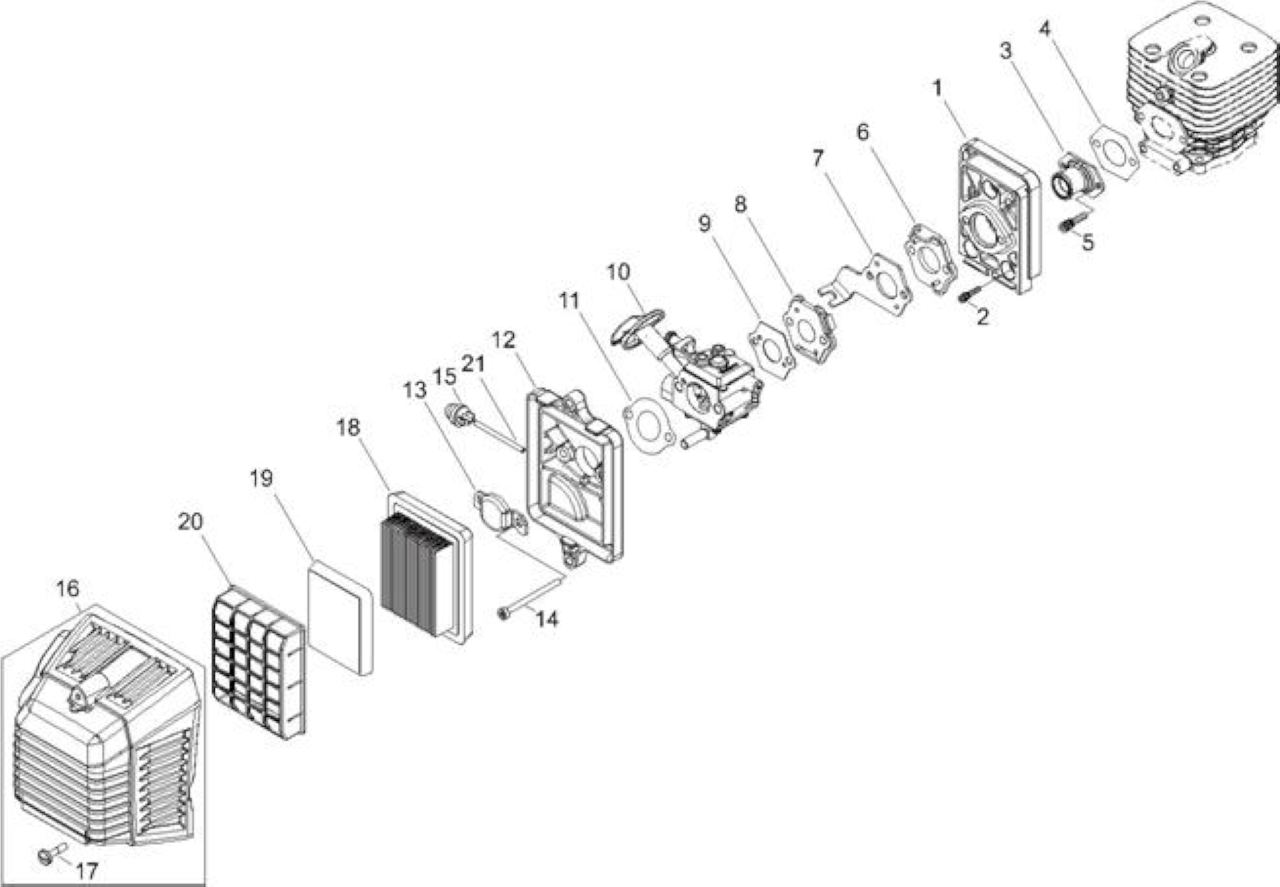

Rif.	Articolo	Descrizione Q.tà	Nota
1	ECRA200000990	ISOLATORE 1
2	ECRV855000000	BULLONE TORX 5X20 3
3	ECRA202000270	COLLETTORE ASPIRAZIONE 1
4	ECRV103001620	GUARNIZIONE 1 ISOL-CARBURATORE
5	ECRV835000010	2
6	ECRA209000720	PIASTRA ISOLATORE 1
7	ECRC487000410	SUPPORTO CAVO 1
8	ECRA209000840	PIASTRINA ISOLATORE 1
9	ECRV103001610	GUARNIZIONE 1 ISOL-CARBURATORE
10	ECRA021004220	CARBURATORE COMPLETO 1 WT-1096
11	ECRV103000500	GUARNIZIONE ASPIRAZIONE 1
12	ECRA225000690	ALLOGGIO FILTRO ARIA 1
13	ECRA244000290	PIASTRINA 1
14	ECRV805000330	BULLONE, TORX 5 2
15	ECR12318139130	PRIMER - ARANCIONE 1 -
16	ECRP021047150	COPERCHIO FILTRO ARIA 1 -ARANCIO-
17	ECRV253000100	SCREW,5 2
18	ECRA226001730	*VEDI ECRA226000361 * 1
19	ECRA226001740	PRE-FILTRO 1
20	ECRA227000040	PIASTRA 1
21	ECRV471001300	*VEDI ECRV471001301 * 1

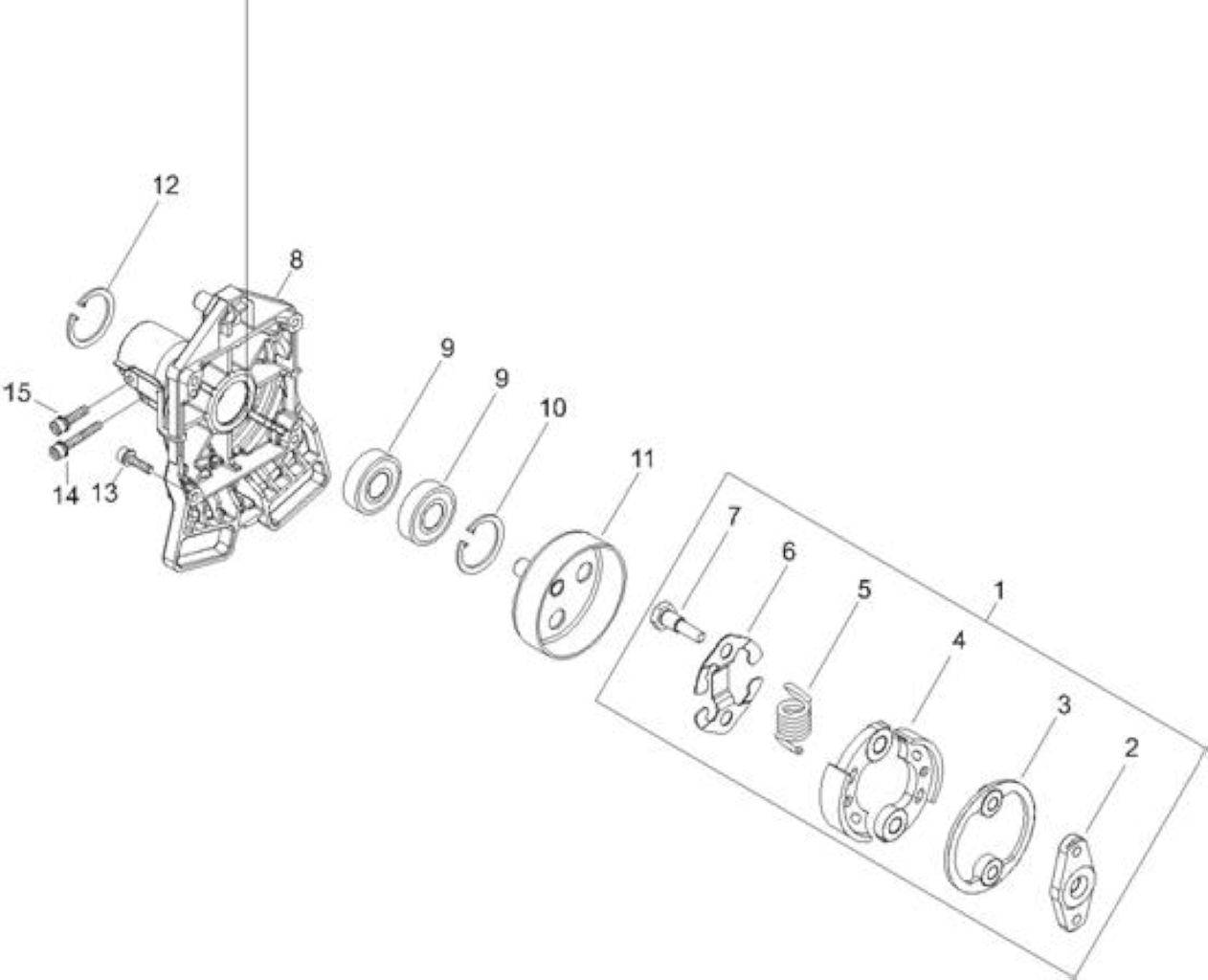

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021047140	FRIZIONE COMPLETA	1
2	ECR17501654430	CENTRO FRIZIONE	1
3	ECRV376001650	SPESSORE	1
4	ECRA553000040	MASSA FRIZIONE *T.I.04-184 RM4000/RM5000 T.N.	2
5	ECRA566000260	MOLLA FRIZIONE	1
6	ECRV453000100	MOLLA PIATTA MM.10 *T.I.09-423	1
7	ECRA557000200	BULLONE FRIZIONE	2
8	ECRA570000291	CARTER FRIZIONE	1
9	ECR9401846001	CUSCINETTO	2
10	ECR90070200028	FERMO CR28	1
11	ECRA556000181	CAMPANA FRIZIONE	1
12	ECR90070100012	FERMO CS12	1
13	ECRV805000160	BULLONE TORX 5	4
14	ECRV805000160	BULLONE TORX 5	1
15	ECRV805000130	BULLONE, TORX 5	1

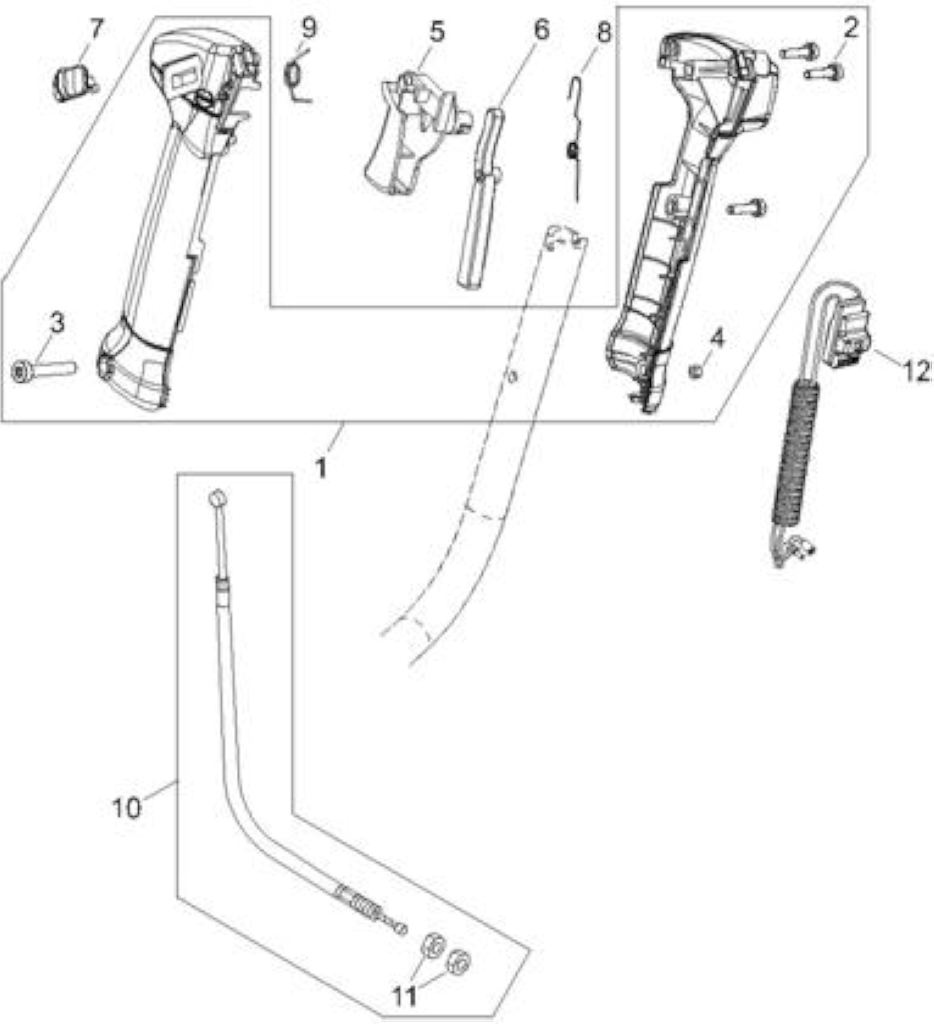

Rif.	Articolo	Descrizione Q.tà Nota
1	ECRP021047370	SET IMPUGNATURA DX 1 *T.I.15-574
2	ECRV804000010	BULLONE TORX 4 3
3	ECRV805000060	BOLT, TORX 5 1
4	ECR90050000005	DADO N05 1
5	ECRC450000880	GRILLETTO ACCELERATORE 1 *T.I.15-574
6	ECRC460000490	FERMO ACCELERATORE 1 *T.I.15-574
7	ECRC463000000	POMELLO *T.I.15-574 1
8	ECRV452001540	MOLLA FERMO ACCELERATORE*T.I.15-574	1
9	ECRV452000060	MOLLA FERMO ACCELERATORE*T.I.15-574	1
10	ECRV430004690	CAVO ACCELERATORE	1
11	ECR90050200006	DADO 3N06	2
12	ECRP021041470	*VEDI ECRP021041471 *	1

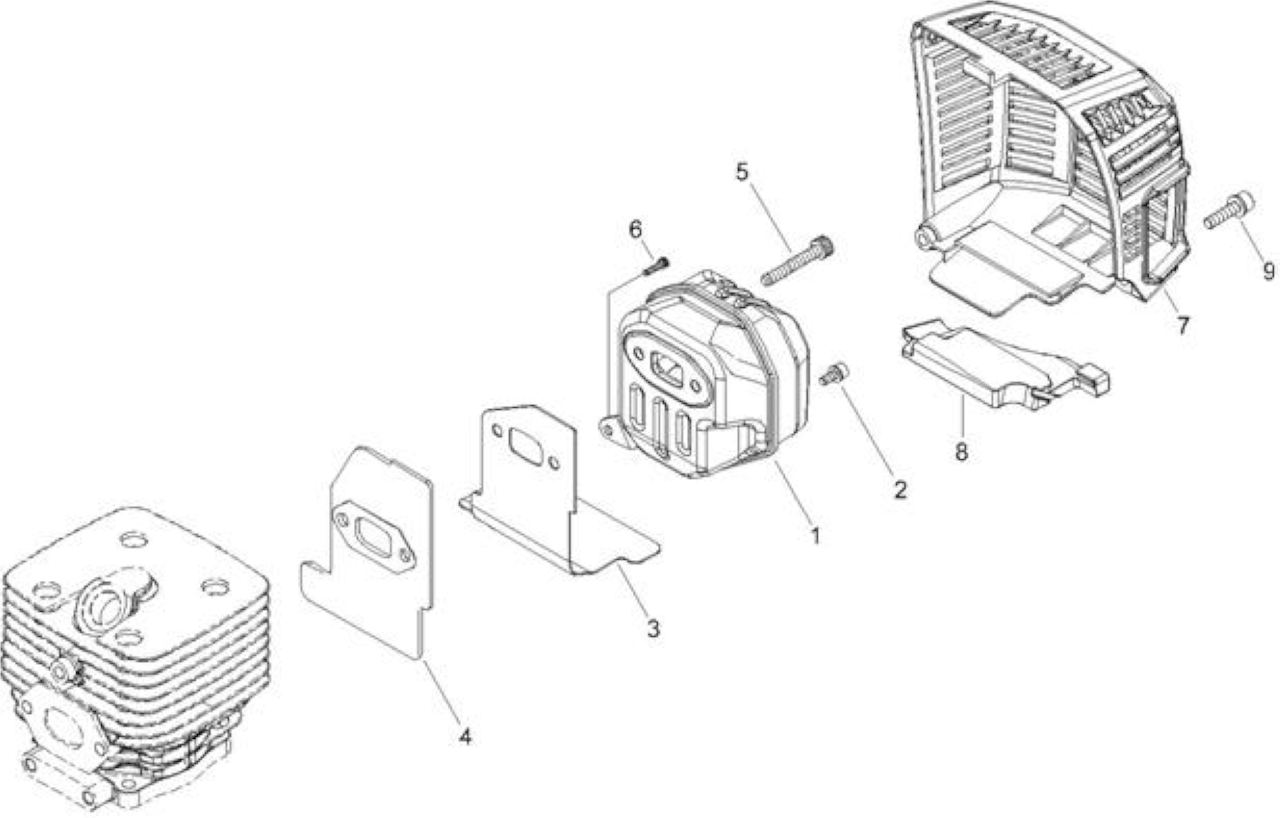

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA300001850	MARMITTA COMPLETA	1
2	ECRV804000030	BULLONE 4X8	1
3	ECRV104002170	GUARNIZIONE SCARICO	1
4	ECRV104002030	GUARNIZIONE SCARICO	1
5	ECRV806000050	BULLONE TORX 6	2
6	ECRV805000300	BULLONE TORX 5	1
7	ECRA320001100	COPRI MARMITTA -ARANCIO-*T.I.17-616	1
8	ECRV541000540	TENUTA	1
9	ECRV805000260	BOLT, TORX 5	2

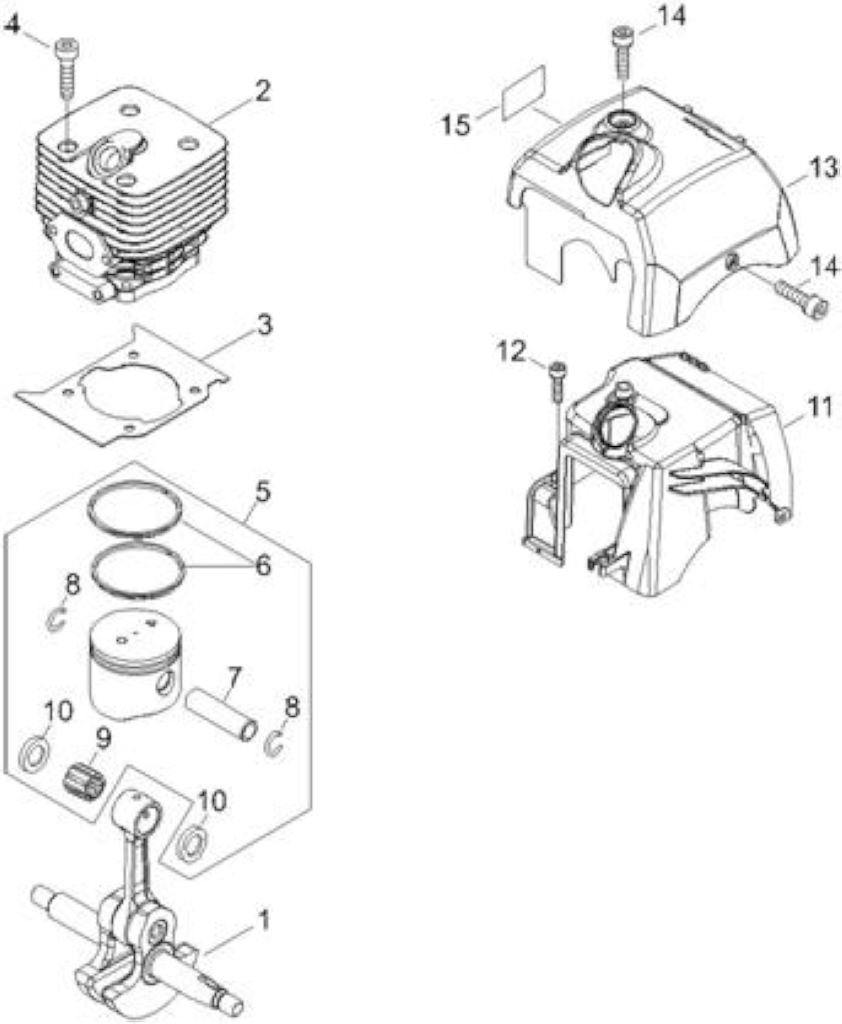

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA011001350	ALBERO MOTORE	1
2	ECRA130002190	*VEDI ECRA13002191*	1
3	ECRV100000790	GUARNIZIONE CILINDRO	1
4	ECRV805000210	BULLONE TORX 5X20	4
5	ECRP021047110	*VEDI ECRP021050440 * *T.I.15-585	1
6	ECRA101000070	FASCE ELASTICHE *T.I.13-518 *T.I.03-120/15-585	2
7	ECRV609000000	SPINOTTO PISTONE	1
8	ECR10001532330	FERMO SPINOTTO	2
9	ECRV556000000	CUSCINETTO	1
10	ECRV308000100	RONDELLA CIRCOLARE	2
11	ECRA160002930	COPERCHIO CILINDRO	1
12	ECRV835000000	BOLT, TORX 5	1
13	ECRA160002631	*VEDI ECRA160002632 *	1
14	ECRV835000000	BOLT, TORX 5	2
15	ECRX547002410		1

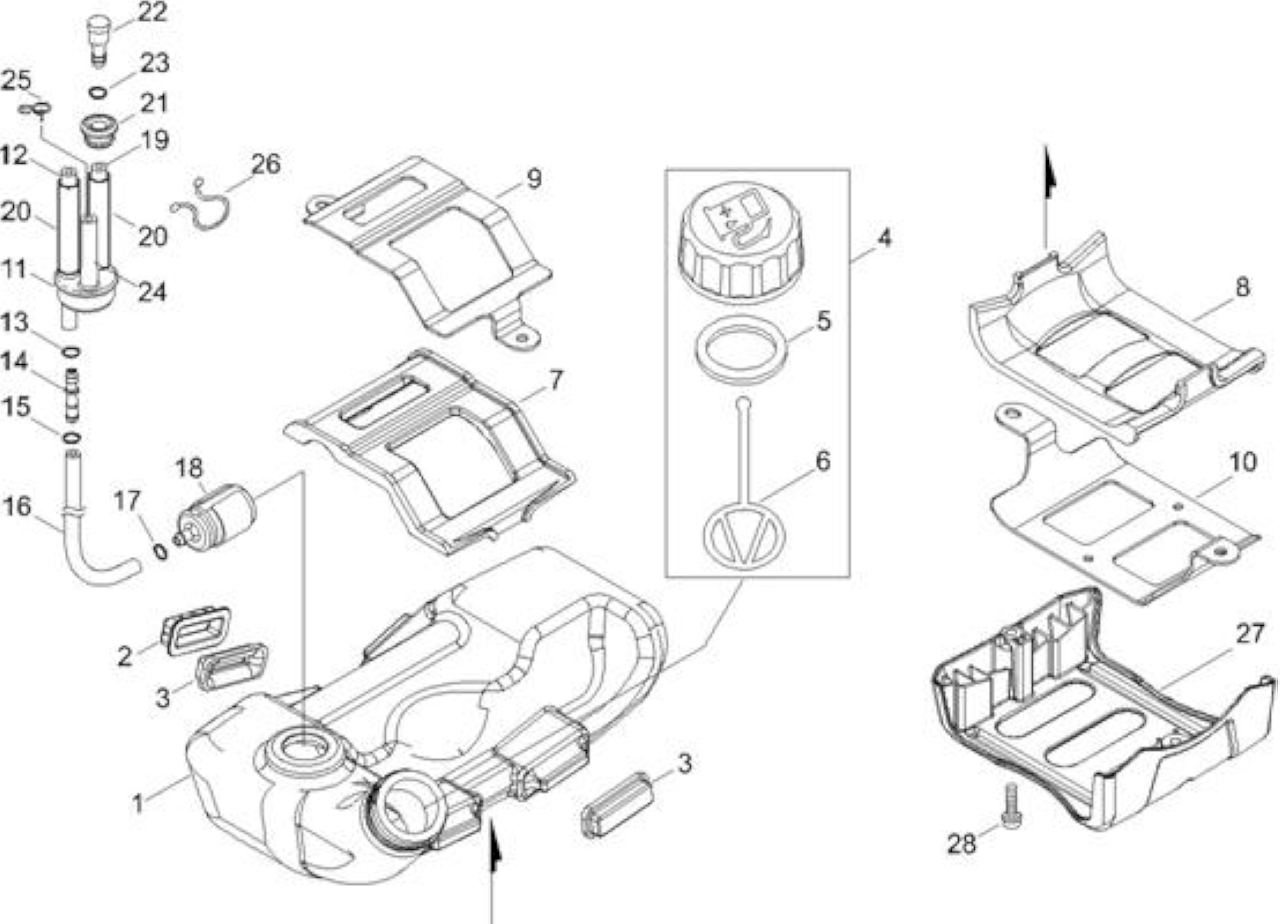

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA350002020	*VEDI ECRA350002021 *	1
2	ECRV423000130	TAPPO AMMORTIZZATORE SERBATOIO	2
3	ECRV420004860	AMMORTIZZATORE SERBATOIO	4
4	ECRP021012210	*VEDI ECRP021012211 *	1
5	ECR13101655830	*VEDI ECRV107000190 *	1
6	ECRA365000060	MISCELATORE	1
7	ECRA390000050		1
8	ECRA390000060	SUPPORTO SERBATOIO MISCELA	1
9	ECRA393000320		1
10	ECRA393000330	SUPPORTO SERBATOIO MISCELA	1
11	ECR13211555930	*VEDI ECR13211555931 *	1
12	ECRV471002310	* VEDI ECRV471002311 *	1
13	ECRV490001240	CLIP	1
14	ECRV186000510	RACCORDO TUBO MISCELA	1
15	ECR13011100530	FERMO	1
16	ECRV470000840	*VEDI ECRV470000841 *	1
17	ECRV490001240	CLIP	1
18	ECRA369000001	FILTRO MISCELA	1
19	ECR13011014530	TUBETTO	1
20	ECRV475007720		2
21	ECR13211501461	*VEDI ECR13211501462 *	1
22	ECR13130056431	VALVOLA SFIATO	1
23	ECRV490001240	CLIP	1
24	ECRV471000630	TUBO MISCELA	1
25	ECRV490000510	CLIP	1
26	ECRV491000460		1
27	ECRA175000331	SUPPORTO SERBATOIO MISCELA	1
28	ECRV835000030	BULLONE TORX 5	2
