Avviamento Bobina, Frizione Carburatore Coppia conica

Informazioni tecniche
CILINDRATA	51,7
POTENZA	1,9 (2,6)
PESO	8,8
SERBATOIO MIX	1000
LUNGHEZZA MASSIMA	1860

Filtro aria, Marmitta Impugnatura L

Impugnatura U Motore

Para sassi Serbatoio

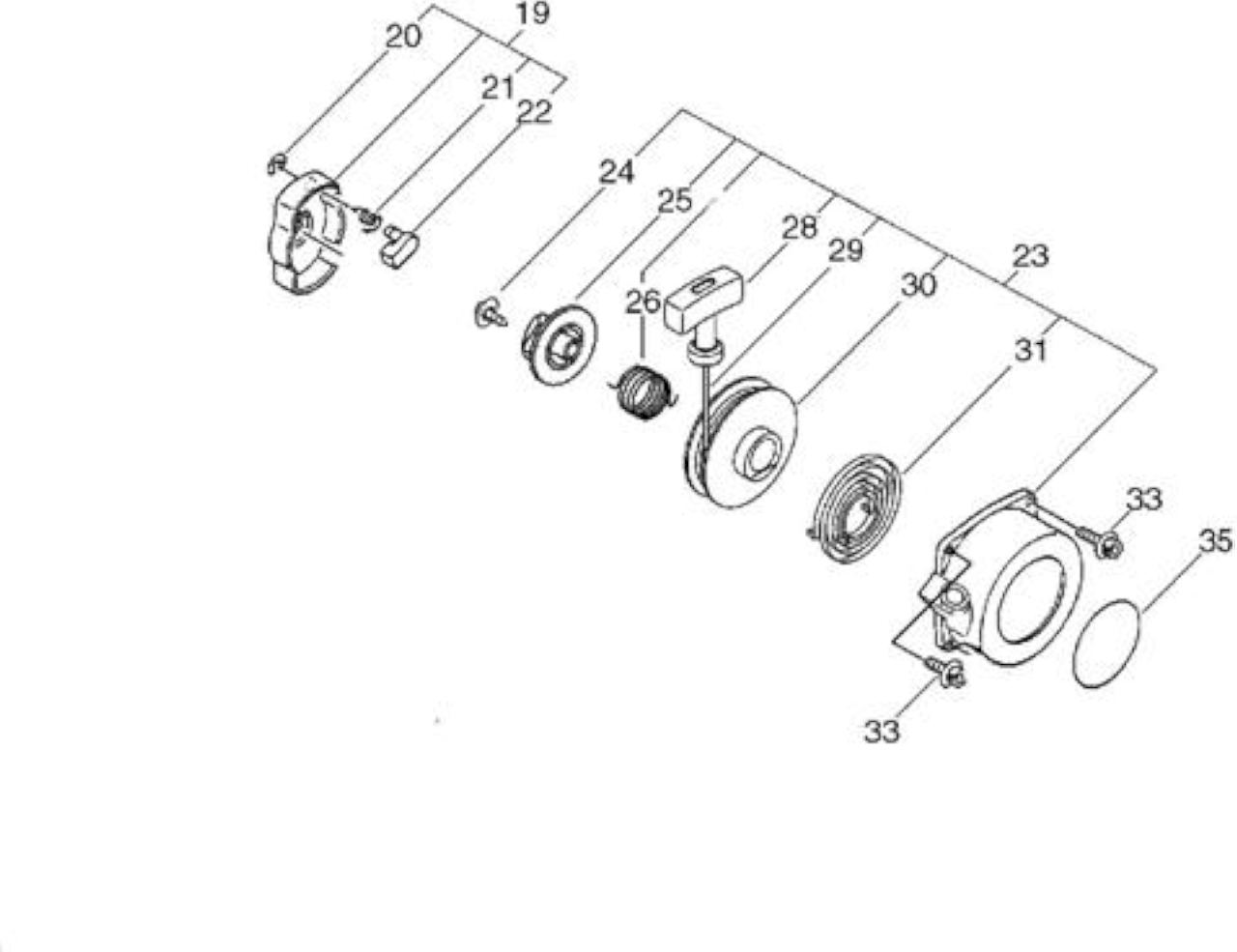

Rif.	Articolo	Descrizione	Q.tà Nota
19	ECRA052000230	GANCI AVV.TO COMPLETI	1
20	ECRP022002100	*VEDI SKRP022002100 *	2
21	ECRP022003130	MOLLA DI RITORNO	2
22	ECRP022023090	GANCIO AVVIAMENTO	2
23	ECRA051001350	AVVIAMENTO COMPLETO	1
24	ECRP022023110	VITE	1
25	ECRP022023130	INNESTO AVVIAMENTO	1
26	ECRP022023120	MOLLA	1
28	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
30	ECRP022023140	PULEGGIA AVVIAMENTO	1
31	ECRP022004680	MOLLA AVVIAMENTO	1
33	ECR9112105020	BULLONE	2
35	ECRX502000460	ETICHETTA	1

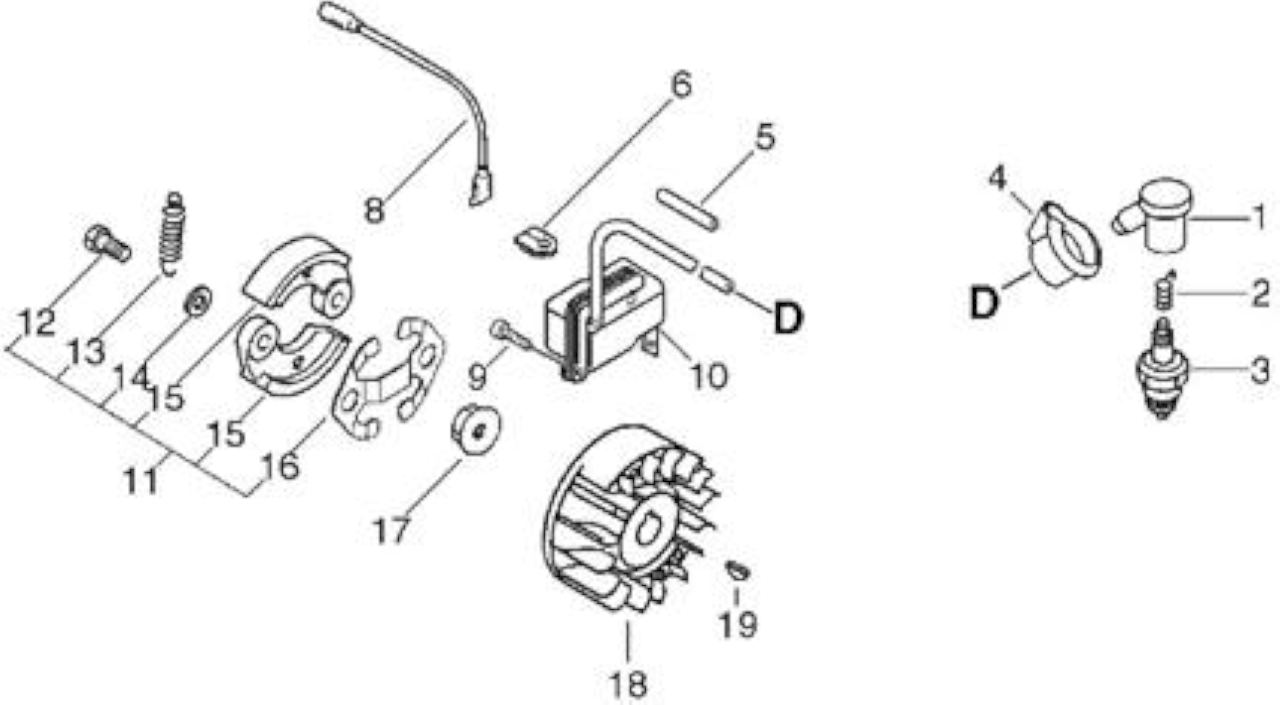

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA427000000	CAPPUCCIO CANDELA	1
2	ECRA426000000	MOLLA CAPPUCCIO CANDELA	1
4	ECRV141000020	PROTEZIONE IN GOMMA	1
5	ECRV475001610	TUBE	1
6	ECR15611404920	GUIDA IN GOMMA	1
8	ECR16201055630	CAVO MASSA	1
9	ECR90016205020	BULLONE BRUGOLA 5X20	2
10	ECRA411000480	MODULO ACCENSIONE	1
11	ECRP021016610	FRIZIONE COMPLETA	1
12	ECRA557000000	BULLONE FRIZIONE	2
13	ECRV451000480	MOLLA FRIZIONE	1
14	ECR17504903920	RONDELLA FRIZIONE *T.I.09-423	2
15	ECRA553000040	MASSA FRIZIONE *T.I.04-184 RM4000/RM5000 T.N.	2
16	ECRV453000100	MOLLA PIATTA MM.10 *T.I.09-423	1
17	ECR90051900010	DADO 10	1
18	ECRA409000380	VOLANO	1
19	ECR90032303014	CHIAVETTA	1

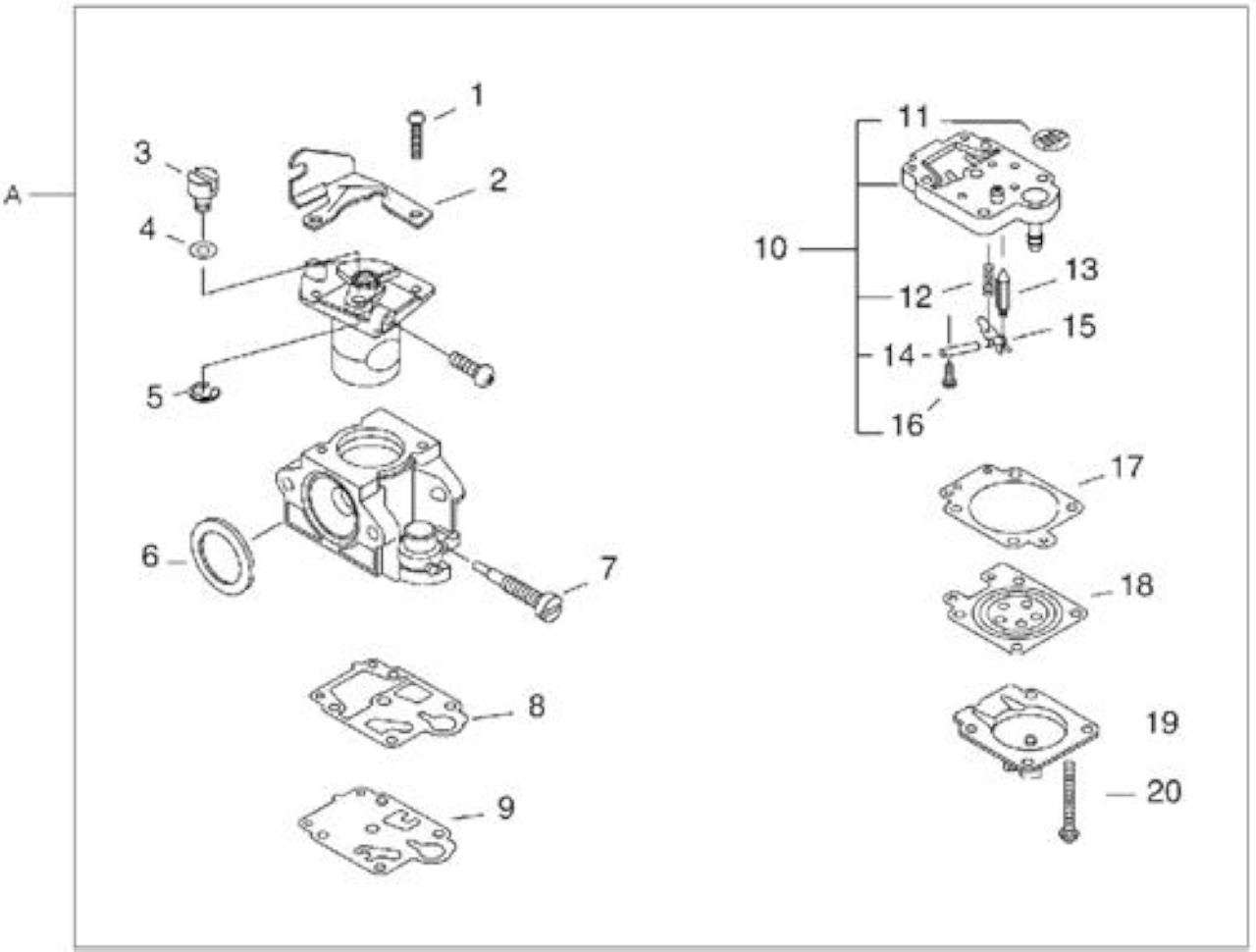

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001860	CARBURATORE	1
1	ECR12311440630	VITE SUPPORTO	2
2	ECRP003000180	LEVA CAVO	1
3	ECR12317245130	PERNO CARBURATORE	1
4	ECR12314954230	RONDELLA	1
5	ECR12317307930	FERMO CE	1
6	ECR12314312110	GUARNIZIONE AD ANELLO	1
7	ECRP003001130	NEEDLE, HIGH SPEED	1
8	ECRP003000100	GUARNIZIONE MEMBRANA	1
9	ECR12311240630	MEMBRANA POMPANTE	1
10	ECRP003001490	CORPO POMPA COMPLETO	1
11	ECR12312610631	FILTRO CARBURATORE	1
12	ECR12312205560	MOLLA BILANCIERE	1
13	ECR12313719830	SPILLO CARBURATORE	1
14	ECR12313803930	SPINOTTO	1
15	ECR12312303930	BILANCIERE	1
16	ECR12313905560	VITE BILANCIERE	1
17	ECR12314027230	GUARNIZIONE MEMBRANA	1
18	ECRP003001850	MEMBRANA CON DISCO	1
19	ECRP003001500	COPERCHIO MEMBRANA POMPANTE	1
20	ECR12314444330	VITE COPERCHIO	4

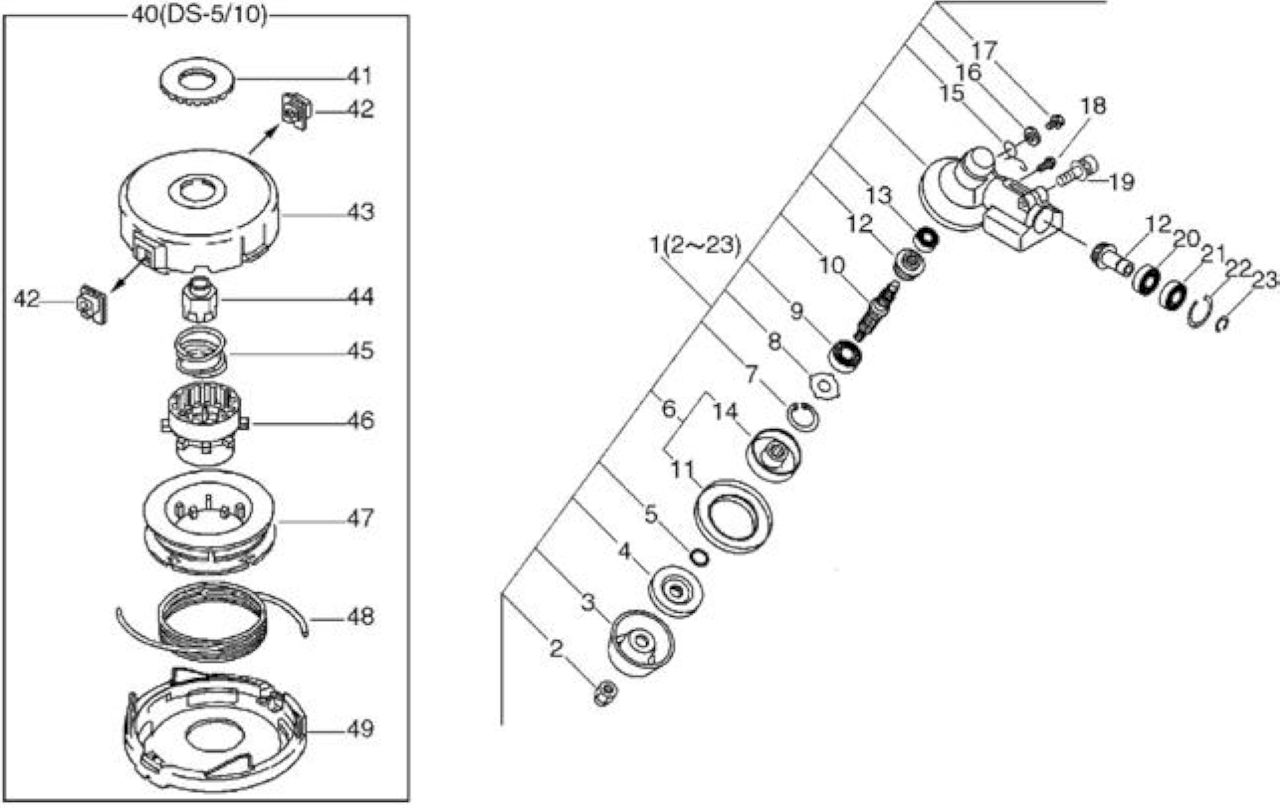

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021012591	*VEDI ECRP021012593 *	1
2	ECR61032052130	DADO TESTINA	1
3	ECR69922956830	SOTTOCOPPA FISSA	1
4	ECR61031452130	PIASTRA FERMA DISCO	1
5	ECR90072000012	ANELLO GOMMA P-12	1
6	ECRC535000001	*VEDI ECR61031352932 *	1
11	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
14	ECRC535000011	PIASTRINA PORTA DISCO T.N.	1
7	ECR90070200032	FERMO CR32	1
8	ECR61044456830	RONDELLA COPPIA CONICA	1
9	ECR90081206201	CUSCINETTO BB6201	1
10	ECR61031056931	*VEDI ECR61031056932 *	1
12	ECR61030056930	COPPIA CONICA	1
13	ECR90081000629	CUSCINETTO BB 629	1
15	ECR61047352131	*VEDI ECRV452001310 *	1
16	ECR90060350008	RONDELLA	1
17	ECR61043450031	TAPPO TESTINA	1
18	ECR90024205010	VITE SR 5X10	1
19	ECR9111806030	BULLONE	1
20	ECR90080006001	CUSCINETTO BB6001	1
21	ECR90080306001	CUSCINETTO BB6001	1
22	ECR90070200028	FERMO CR28	1
23	ECR90070100012	FERMO CS12	1
41	ECRV332000000	RONDELLA CIRCOLARE	1
42	ECRP022000710	BOCCOLA FILO NYLON	2
43	ECRP022005040	COPERCHIO	1
44	ECRP022001160	DADO	1
45	ECRP022001200	MOLLA TESTINA	1
46	ECRP022019450	POMELLO TESTINA	1
47	ECRP022001180	BOBINA PORTAFILO	1
49	ECRP022005030	COPERCHIO INFERIORE	1

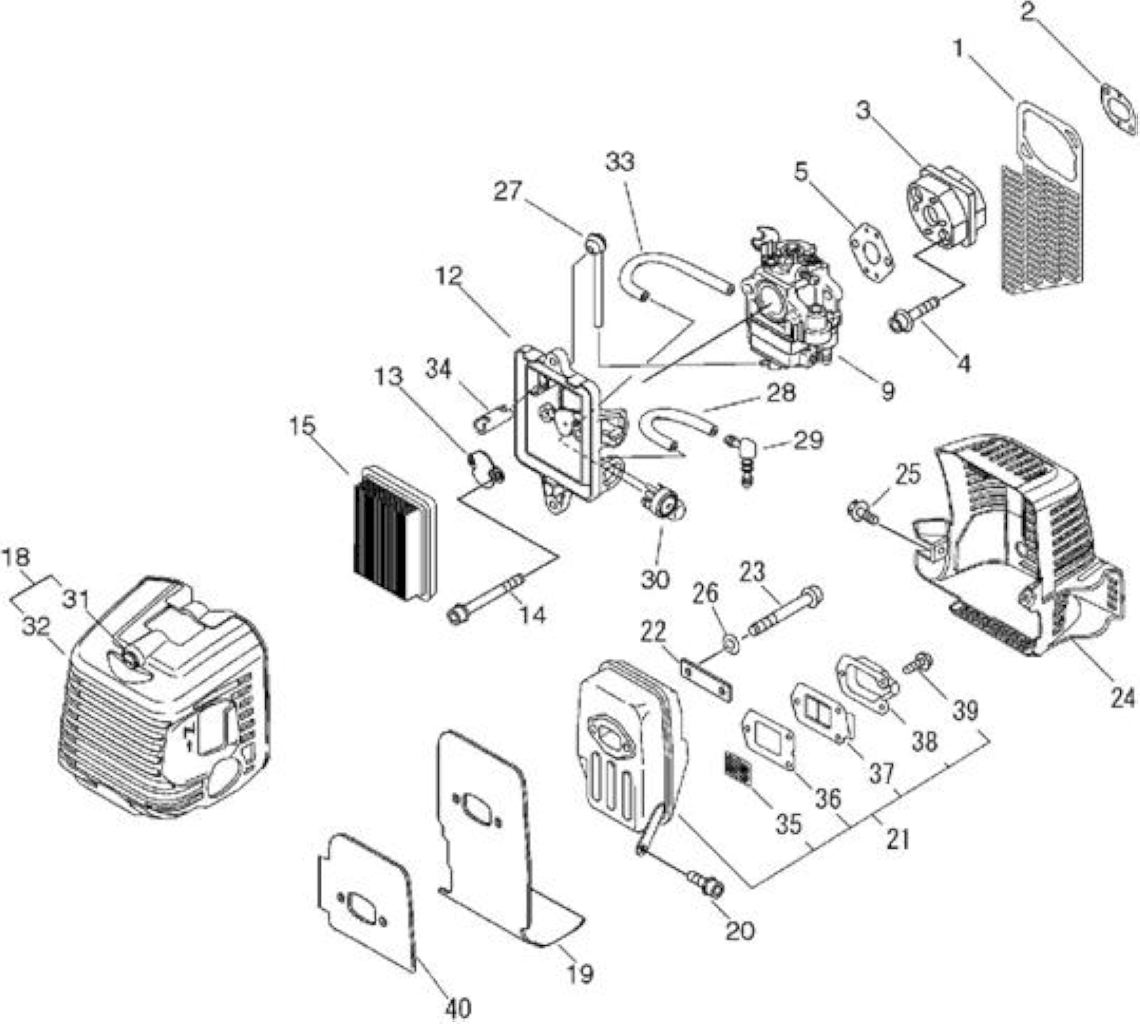

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA128000060	PIASTRA PARAPOLVERE	1
2	ECRV103000070	GUARNIZIONE ISOL-CARBURATORE	1
3	ECRA200000060	ISOLATORE	1
4	ECR90010605025	BULLONE BRUGOLA 5X25	2
5	ECRV103000080	GUARNIZIONE ISOL-CARBURATORE	1
9	ECRA021001860	CARBURATORE	1
12	ECRP021009590	SEDE FILTRO ARIA *T.I.05-281	1
13	ECRA244000010	SUPPORTO FILTRO ARIA	1
14	ECR90010505055	BULLONE BRUGOLA 5X55	2
15	ECRA226000360	*VEDI ECRA226000361 *	1
18	ECRP021009600	KIT COPERCHIO FILTRO ARIA -ARANCIO- *T.I.05-281-T.I.05-297-T.I.17-61 6	1
31	ECRV253000100	SCREW,5	2
32	ECRA232000320	COPERCHIO FILTRO ARIA *T.I.05-297	1
19	ECRV104000930	GUARNIZIONE MARMITTA	1
20	ECR90016205012	BULLONE BRUGOLA 5X12	1
21	ECRP021016880	MARMITTA COMPLETA	1
35	ECRA310000110	RETINA MARMITTA	1
36	ECR14586642031	GUARNIZIONE COPRI MARMITTA	1
37	ECRA313000300	GUIDA 1
38	ECRA313001060	GUIDA SCARICO 1
39	ECR90024204010	VITE SR 4X10 3
22	ECRV150000550	PIASTRINA 1
23	ECR9110006070	BULLONE HSH 2
24	ECRP021016850	*VEDI ECRP021016851 * 1 *T.I.17-616
25	ECR9112105012	BULLONE 1
26	ECR90062800006	WASHER, SPRING 6 2
27	ECR13201239331	*VEDI ECR13201239332 * 1
28	ECR43721520760	TUBETTO 1
29	ECRV186000080	*VEDI ECRV186000500 * 1
30	ECR12318139130	PRIMER - ARANCIONE 1 -
33	ECRV471001560	*VEDI ECRV471001561 * 1
34	ECRA239000050	SFIATO 1
40	ECRA312000000	GUIDA SCARICO 1

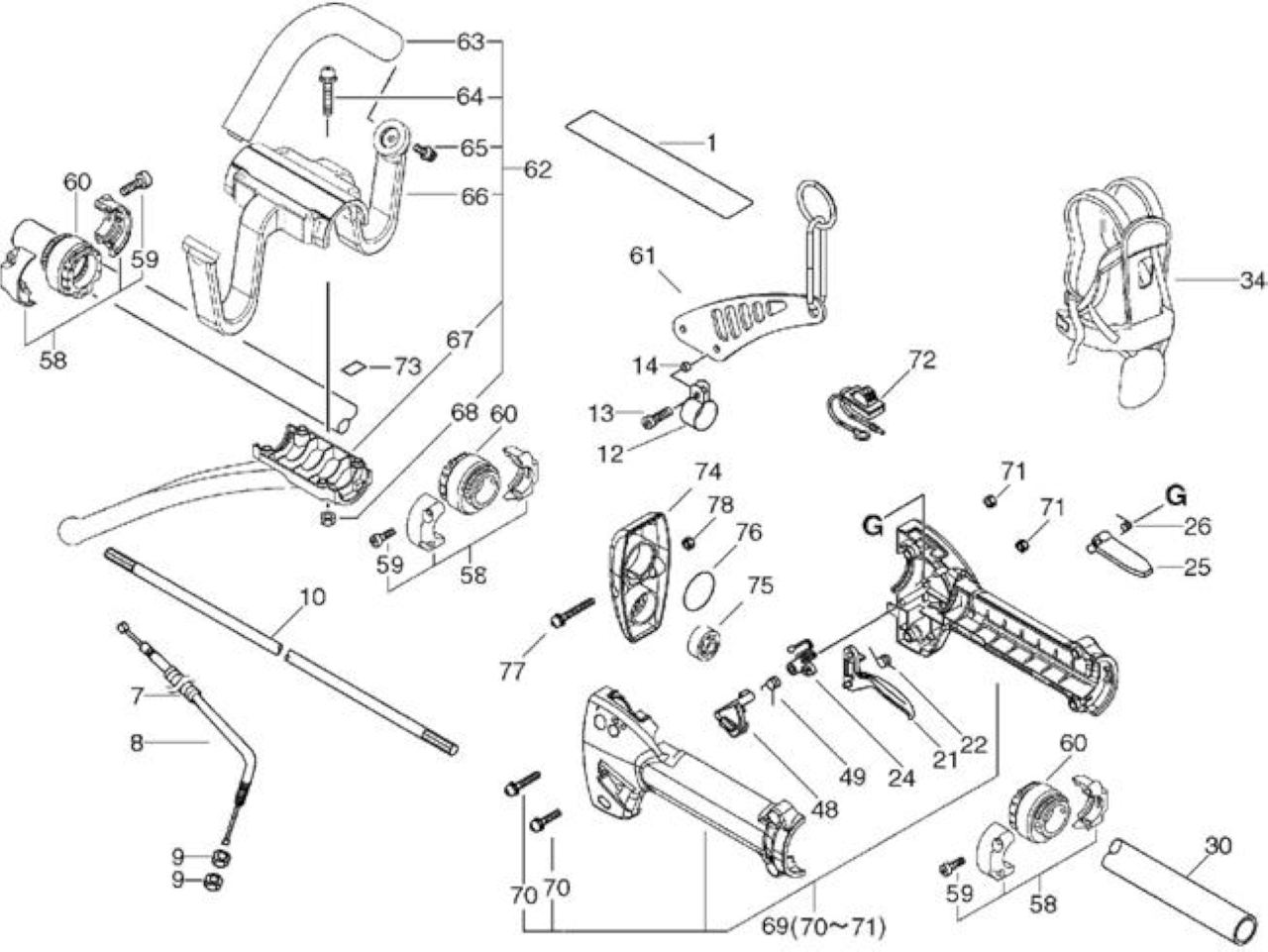

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRX505000140	ETICHETTA	1
7	ECRV475003580	TUBETTO	1
8	ECRV430001460	CAVO ACCELERATORE *T.I.05-268	1
9	ECR90050200006	DADO 3N06	2
10	ECR61001149931	ASTA TRASMISSIONE	1
12	ECR30120707530	*VEDI ECR30120707531 *	2
13	ECR9111905018	BOLT	2
14	ECRV353000090	COLLARE,5	2
21	ECRC450000110	GRILLETTO ACCELERATORE *T.I.03-128	1
22	ECRV452000200	MOLLA DI RITORNO *T.I.05-268	1
24	ECRC461000000	FERMO ACCELERATORE *T.I.03-128	1
25	ECR17809052632	LEVA BLOCCA ACCELERATORE	1
26	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
30	ECRC050000880	TUBO TRASMISSIONE	1
34	ECRC062000192	*VEDI ECRC062000182 *	1
48	ECRC461000010	FERMO ACCELERATORE *T.I.03-128	1
49	ECRV452000120	MOLLA DI RITORNO	1
58	ECRP021012640	SET FISSAGGIO IMPUGNATURA	3
59	ECR9111805025	BULLONE	6
60	ECRV420001061	SET AMMORTIZZATORI *T.I.05-268	3
61	ECRC624000040	AGGANCIO CINGHIA	1
62	ECRP021009202	IMPUGNATURA SX COMPL.	1
63	ECR35120507131	IMPUGNATURA SINISTRA	1
64	ECR90024205035	VITE SR 5X35	4
65	ECR90024205014	VITE SR 5X14	2
66	ECRC405000270	SUPPORTO IMPUGNATURA	1
67	ECRC405000160	SUPPORTO IMPUGNATURA	1
68	ECR90050000005	DADO N05	4
69	ECRP021014170	*VEDI ECRP021014171 *	1
70	ECR90023805022	VITE SR 5X22	4
71	ECR90050000005	DADO N05	4
72	ECRA440001080	INTERRUTTORE COMPLETO	1
73	ECR89015204930	ETICHETTA	1
74	ECRC423000340	SUPPORTO IMPUGNATURA	1
75	ECRV420001720	AMMORTIZZATORE	1
76	ECR90072000032	ANELLO GOMMA P-32	1
77	ECR90023805040	VITE SR 5X40	1
78	ECR90050000005	DADO N05	1

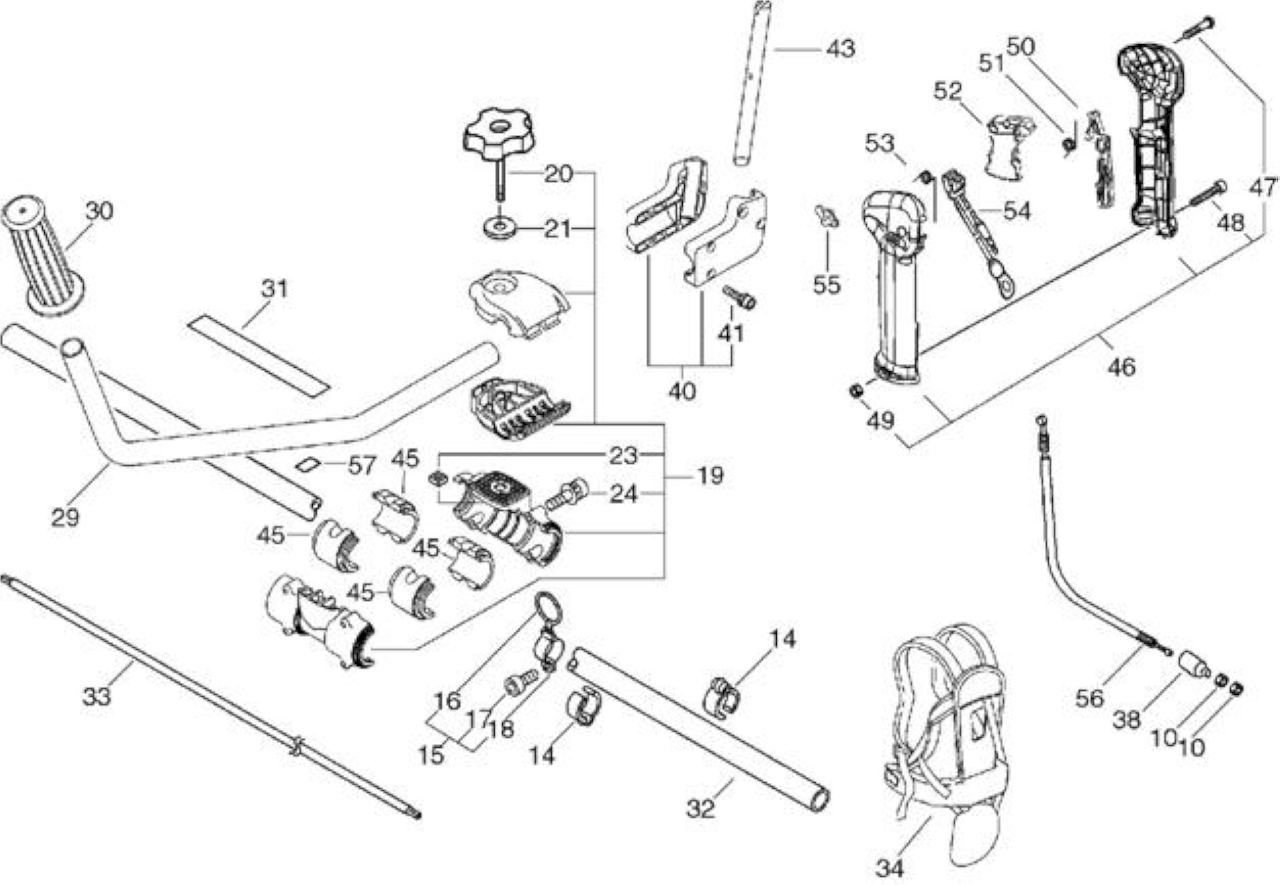

Rif.	Articolo	Descrizione Q.tà	Nota
10	ECR90050200006	DADO 3N06 2
14	ECR22492452930	CLIP 2
15	ECRP021012660	*VEDI ECRP021012661 * 1
16	ECR30101505330	HOOK, BAND 1
17	ECR9111905012	BOLT 1
18	ECR30121004630	*VEDI ECR30121004631 * 1
19	ECRP021012750	*VEDI ECRP021012751 * 1
20	ECRV299000110	POMELLO 1
21	ECR60501454230	RONDELLA 1
23	ECR90056550008	DADO -08- 1
24	ECR9111805035	BOLT 4
29	ECRC400000400	MANUBRIO SX 1 *T.I.05-268
30	ECR35121347531	GOMMA IMPUGNATURA 1
31	ECR89061743130	ETICHETTA 1
32	ECRC050000880	TUBO TRASMISSIONE 1
33	ECR61001149931	ASTA TRASMISSIONE 1
34	ECRC062000192	*VEDI ECRC062000182 * 1
38	ECRV494000080	TAPPO 1
40	ECRP021012730	SUPPORTO IMPUGNATURA 1
41	ECR9111805025	BULLONE 4
43	ECR35121047530	MANUBRIO DX 1 *T.I.05-268
45	ECRV420001120	AMMORTIZZATORE 4 *T.I.05-268
46	ECRP021014090	SET IMPUGNATURA DX 1 *T.I.08-377
47	ECR90025604016	VITE SR 4X16 3
48	ECR9111905030	BOLT 1
49	ECR90050000005	DADO N05 1
50	ECRC460000111	FERMO ACCELERATORE 1 *T.I.15-574
51	ECRV452000360	MOLLA FERMO 1 ACCELERATORE*T.I.15-574
52	ECRC450000270	GRILLETTO ACCELERATORE 1 *T.I.15-574
53	ECRV452000350	MOLLA FERMO 1 ACCELERATORE*T.I.15-574
54	ECRA440001090	*VEDI ECRP021014620 * 1
55	ECRC463000020	POMELLO *T.I.15-574 1

57 ECR89015204930 ETICHETTA 1

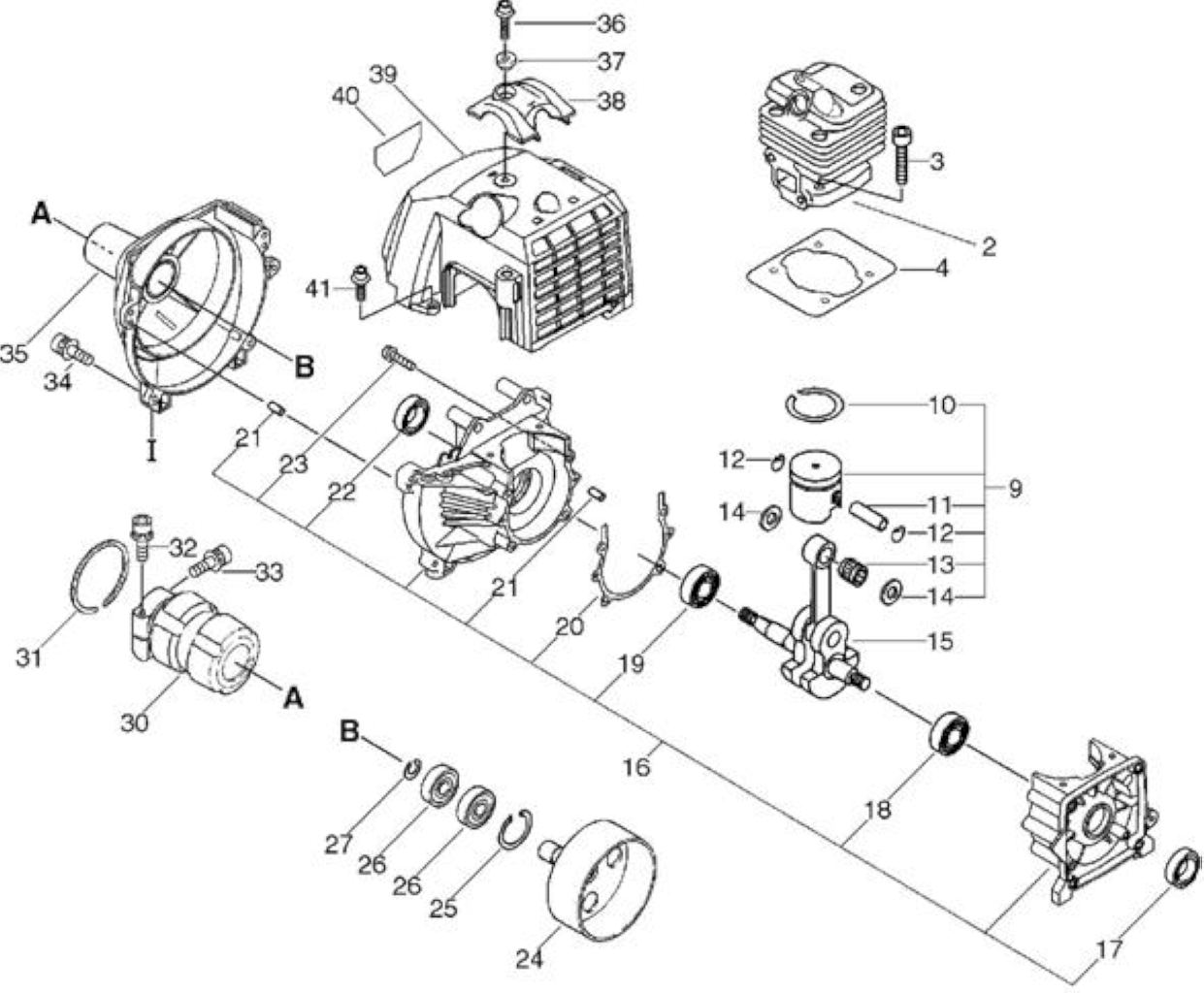

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECRA130000960	CILINDRO X BP520/SRM510/RM510ES	1
3	ECR90016205020	BULLONE BRUGOLA 5X20	4
4	ECRV100000280	GUARNIZIONE CILINDRO	1
9	ECRP021016840	*VEDI ECRP021016630 *	1
10	ECRA101000220	FASCIA ELASTICA *T.I.13-518	1
11	ECRV608000000	SPINOTTO PISTONE	1
12	ECRV580000010	FERMO SPINOTTO	2
13	ECR10001212331	CUSCINETTO MM.12.5 *T.I.09-432	1
14	ECRV307000060	DISTANZIALE SPINOTTO	2
15	ECRA011000120	ALBERO MOTORE	1
16	ECRP021002471	CARTER MOTORE	1
17	ECR10021305530	PARAOLIO	1
18	ECR9403536201	CUSCINETTO BB6201/C3	1
19	ECR90081036202	CUSCINETTO BB6202	1
20	ECRV102000001	GUARNIZIONE CARTER MOTORE	1
21	ECR10021503930	*VEDI ECR90033040080 *	4
22	ECR10021300310	PARAOLIO	1
23	ECR90016205035	BULLONE BRUGOLA 5X35	4
24	ECRA556000181	CAMPANA FRIZIONE	1
25	ECR90070200028	FERMO CR28	1
26	ECR90080706001	CUSCINETTO BB6001	2
27	ECR90070100012	FERMO CS12	1
30	ECRV420000980	AMMORTIZZATORE	1
31	ECR90070200045	ANELLO DI TENUTA	1
32	ECR9111805028	BOLT	1
33	ECR9111805012	VITE	1
34	ECR9111805020	BULLONE	4
35	ECRA172000150	CARTER VENTOLA	1
36	ECR9112105020	BULLONE	1
37	ECRV353000020	COLLARINO 5	1
38	ECRA162000020	PROTEZIONE COPRICILINDRO	1
39	ECRP021016870	*VEDI ECRP021016871 *	1
40	ECRX547001590	ETICHETTA	1
41	ECR9112105012	BULLONE	1

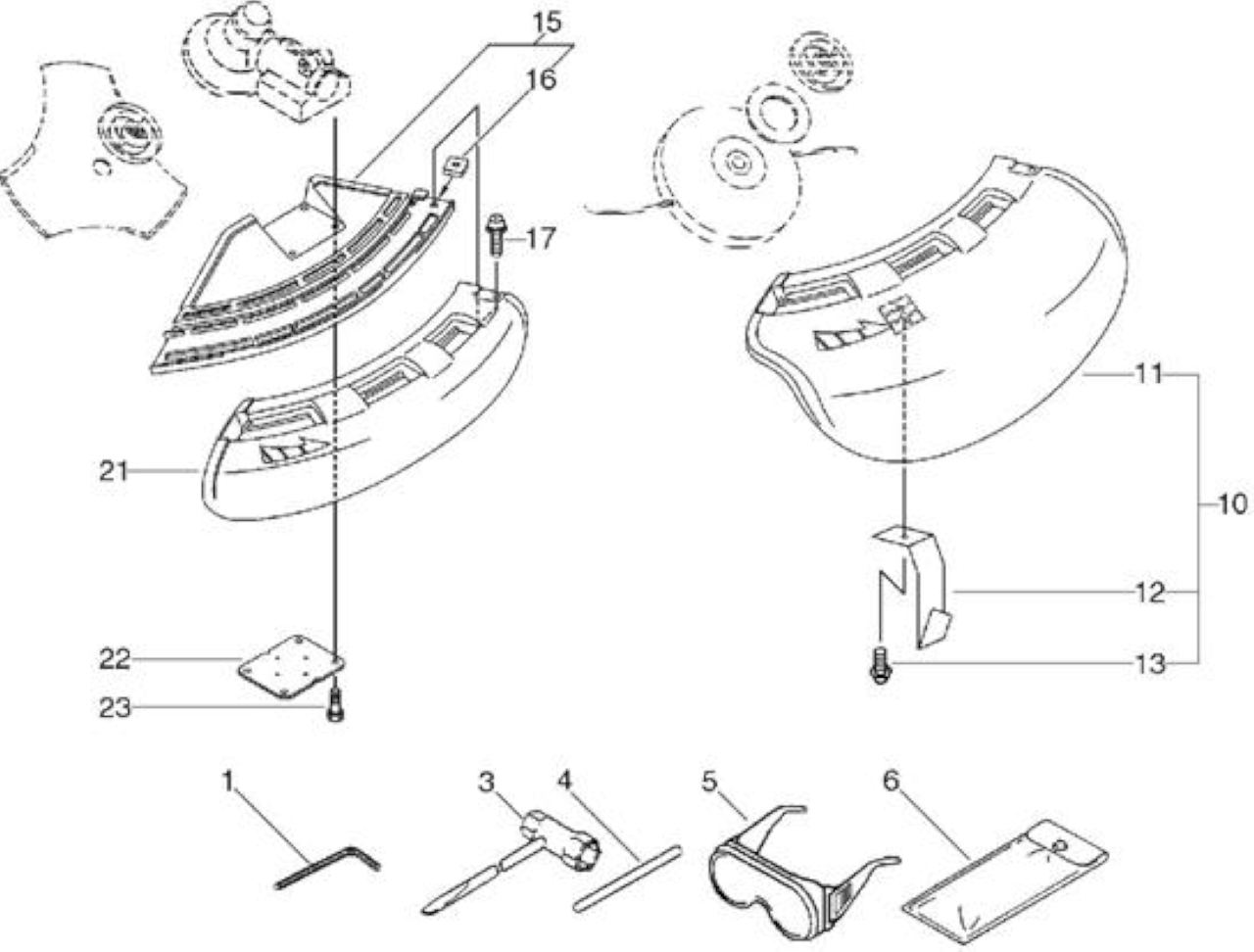

Rif.	Articolo	Descrizione	Q.tà Nota
10	ECRP021013770	*VEDI ECRP021013772 *	1
11	ECRC550000080	*VEDI ECRC550000082 *	1
12	ECRC554000030	LAMETTA TAGLIAFILO	1
13	ECR90025205012	VITE SR 5X12	1
15	ECRC550000100	*VEDI ECRC550000102 *	1
16	ECR90056500005	DADO N.5	1
17	ECR90024205018	VITE SR 5X18	1
21	ECRC550000090	*VEDI ECRC550000092 *	1
22	ECR69901356830	*VEDI ECRC552000200 *	1
23	ECR9111805025	BULLONE	4

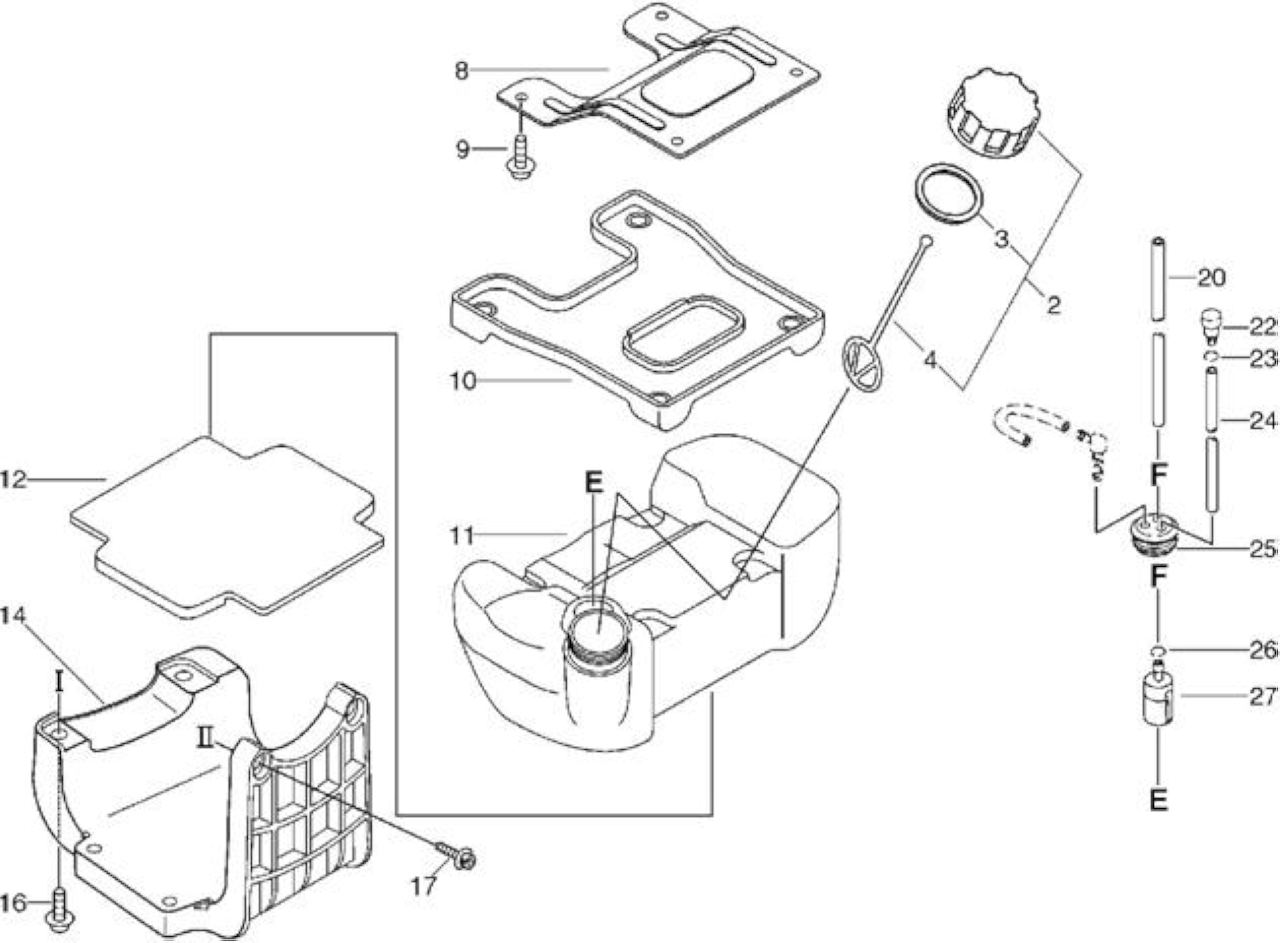

Rif.	Articolo	Descrizione		Q.tà	Nota
2	ECR13100455530	*VEDI ECRP100006640 *		1
3	ECR13101655830	*VEDI ECRV107000190 *		1
4	ECR13105156030	MISCELATORE		1
8	ECRA393000030	SUPPORTO SERBATOIO MISCELA		1
9	ECR90010605012	BULLONE BRUGOLA 5X12		4
10	ECRA390000000	SEDE SERBATOIO MISCELA		1
11	ECRA350000131	SERBATOIO MISCELA		1
12	ECRA390000010	SEDE SERBATOIO MISCELA		1
14	ECRA393000050	SUPPORTO SERBATOIO MISCELA		1
16	ECR9112105020	BULLONE		2
17	ECR9112105025	BULLONE GESTITO*	*NON	2
20	ECR13201053630	*VEDI ECR13201053631 *		1
22	ECR13130056430	*VEDI ECR13130056431 *		1
23	ECR13201326630	*VEDI ECRV490001230 *		1
24	ECR13201202960	*VEDI ECR13201202961 *		1
25	ECR13211555930	*VEDI ECR13211555931 *		1
26	ECR13201326630	*VEDI ECRV490001230 *		1
27	ECR13120519831	*VEDI ECR13120519832 *		1
