Aste Avviamento

Basamento, Campana frizione, Carter Bobina, Volano

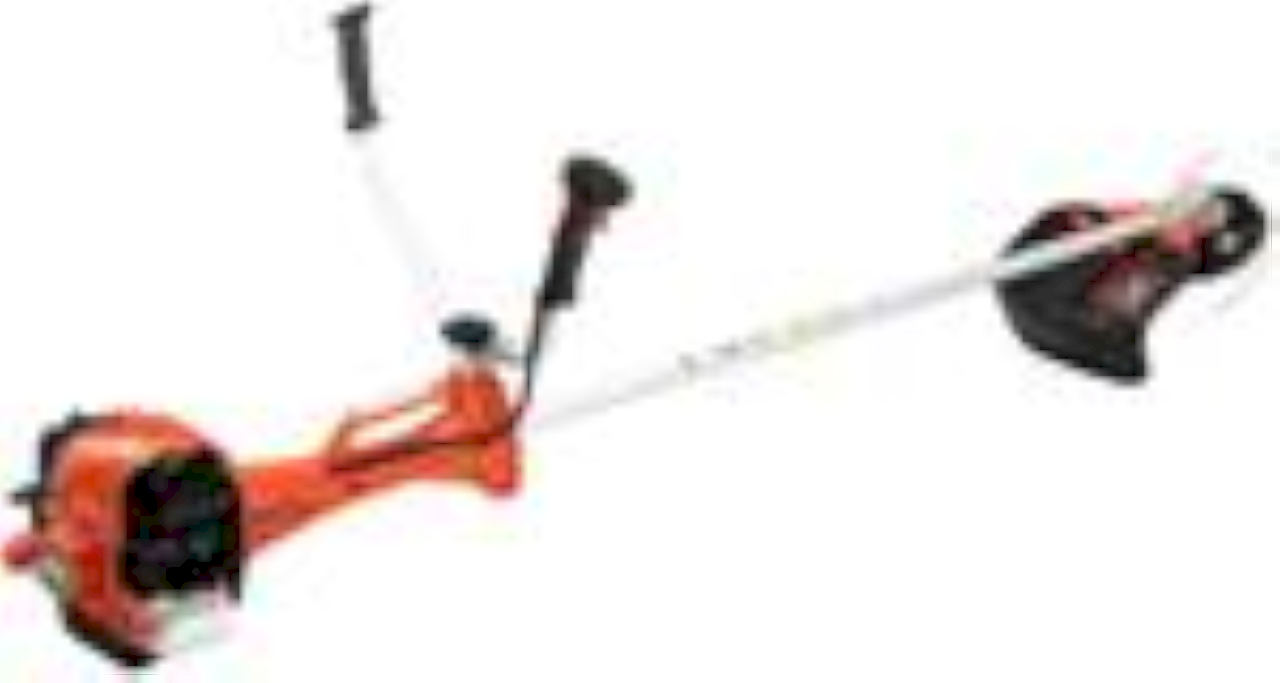

Informazioni tecniche
CILINDRATA	41,5
POTENZA	1,8 (2,4)
PESO	8,7
SERBATOIO MIX	800
LUNGHEZZA MASSIMA	1852

Carburatore Cilindro, Marmitta

Cinghiaggio Coppia conica Filtro aria

Impugn. U matr. 37005220 e precedenti Impugn. U matr. 37005221 e successive Impugnatura accel. matr. 37005220 e precedenti Impugnatura accel. matr. 37005221 e successive Pasarassi

Pistone, Albero, Frizione Serbatoio

Supporto impugnatura

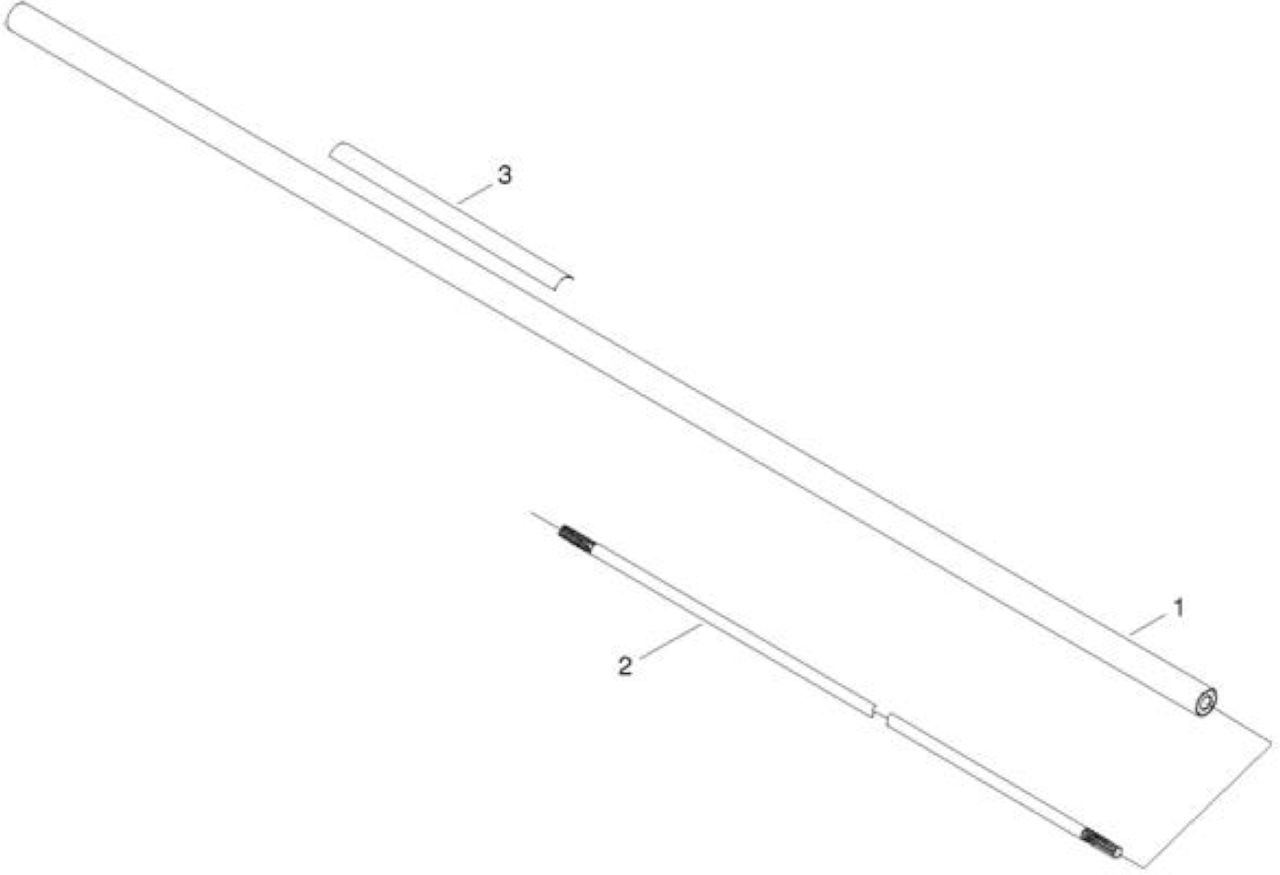

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC050002440	TUBO TRASMISSIONE	1
2	ECR61001149931	ASTA TRASMISSIONE	1
3	ECR89061743130	ETICHETTA	1

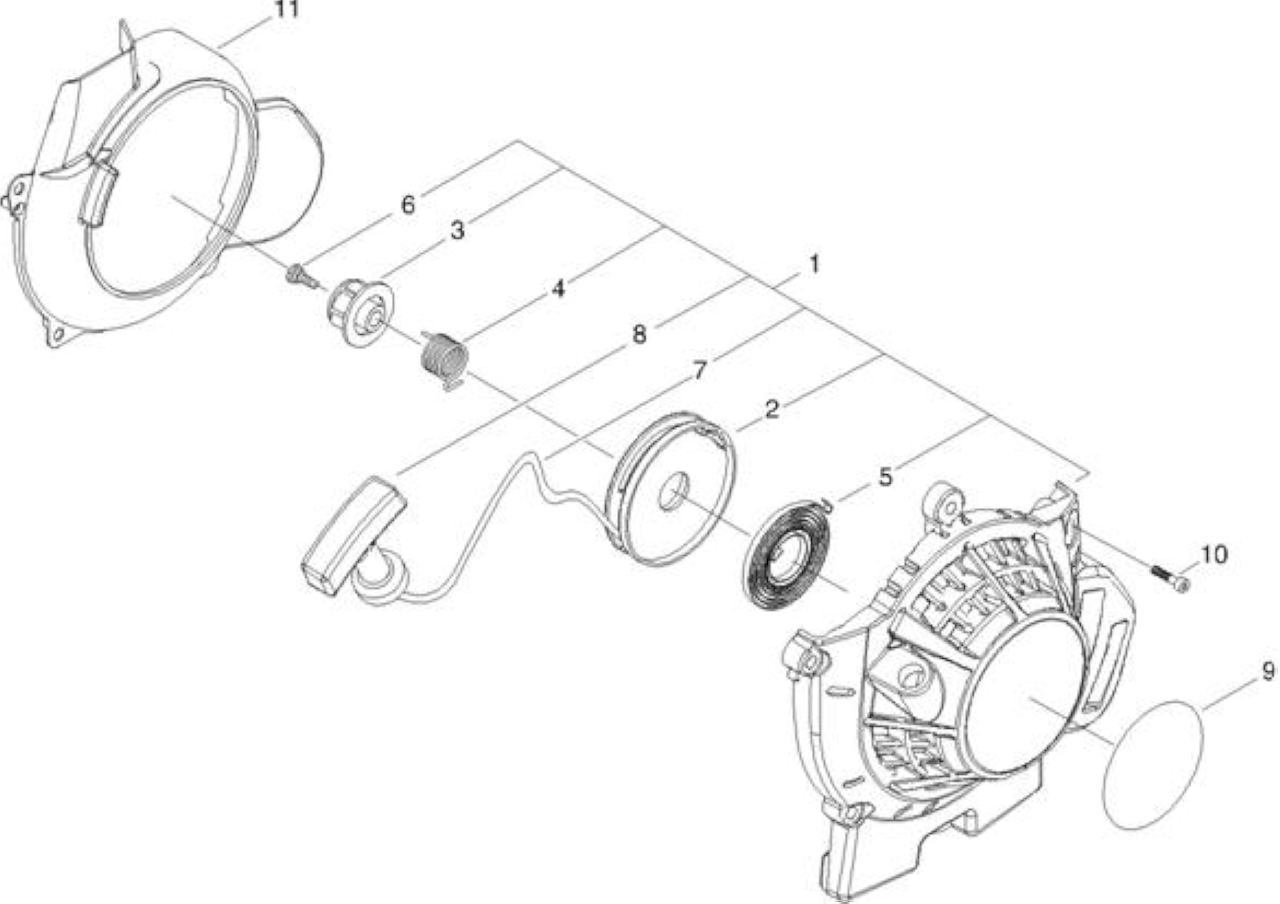

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051002630	AVVIAMENTO COMPLETO X SRM420ES/L	1
2	ECRP022023140	PULEGGIA AVVIAMENTO	1
3	ECRP022033830	INNESTO AVVIAMENTO	1
4	ECRP022023120	MOLLA	1
5	ECRP022004680	MOLLA AVVIAMENTO	1
6	ECRP022023110	VITE	1
8	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
9	ECRX502000900		1
10	ECRV835000030	BULLONE TORX 5	4
11	ECRA172002240	CARTER VENTOLA	1

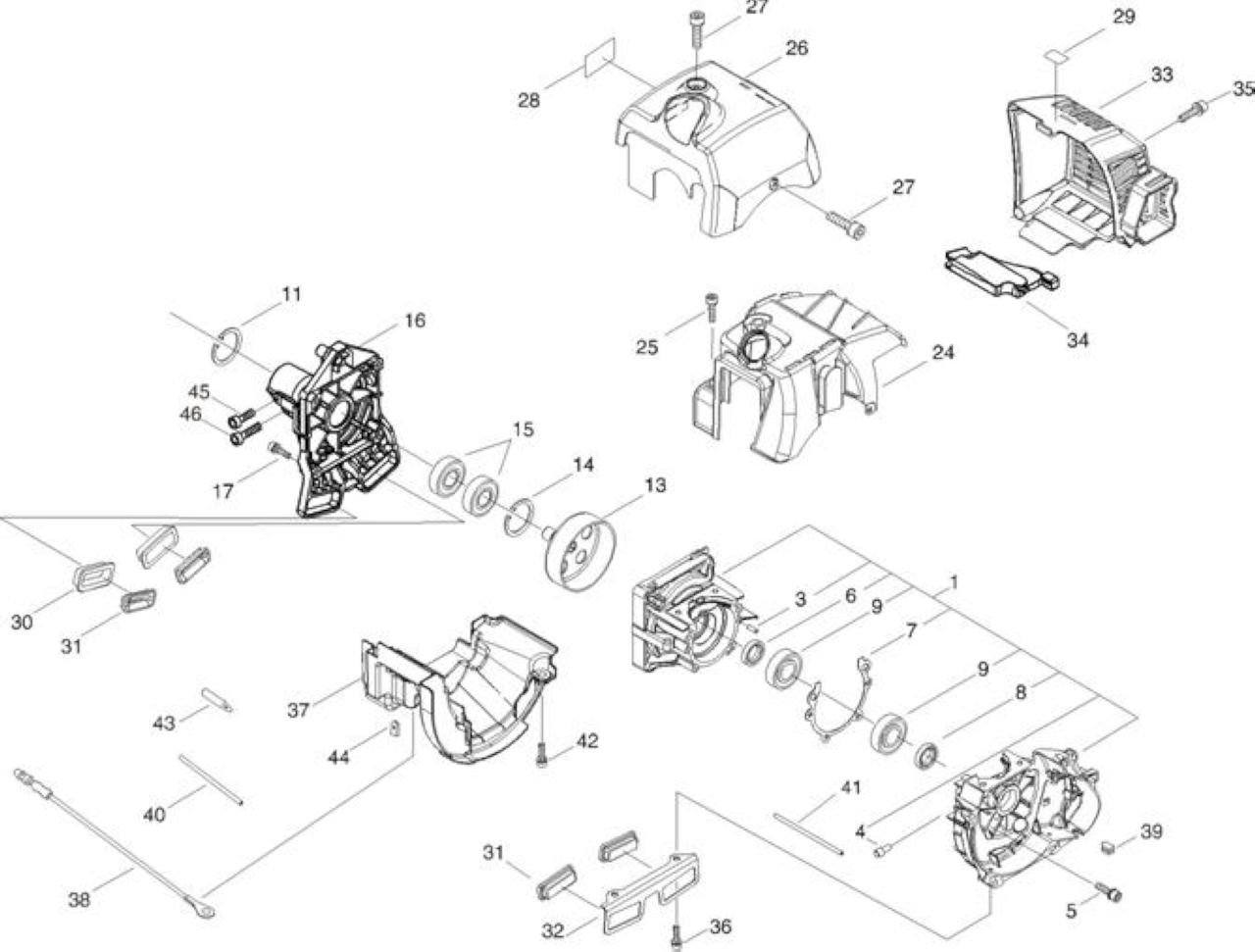

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021041380	CARTER MOTORE COMPL.	1
3	ECR90033040080	COPPIGLIA 4X08	4
4	ECR13011312330	COLLETTORE	1
6	ECRV505000020	PARAOLIO	1
7	ECRV102000250	GUARNIZIONE CARTER MOTORE	1
8	ECR10021305530	PARAOLIO	1
9	ECR90088836201	*VEDI ECR9403536201 *	2
5	ECRV805000290	BULLONE TORX 5	4
11	ECR90070100012	FERMO CS12	1
13	ECRA556001540	CAMPANA FRIZIONE	1
14	ECR90070200028	FERMO CR28	1
15	ECR9401846001	CUSCINETTO	2
16	ECRA570000290	* VEDI ECRA570000291 *	1
17	ECRV805000170	BULLONE TORX 5 -SILVER-	4
46	ECRV805000160	BULLONE TORX 5	1
45	ECRV805000130	BULLONE, TORX 5	1
24	ECRA160002620	COPERCHIO CILINDRO	1
25	ECRV835000000	BOLT, TORX 5	1
26	ECRA160002631	*VEDI ECRA160002632 *	1
27	ECRV835000000	BOLT, TORX 5	2
28	ECRX547002380		1
29	ECRX505002310	ETICHETTA	1
30	ECRV423000090	SUPPORTO AMMORTIZZATORE	2
31	ECR13192061830	AMMORTIZZATORE SERBATOIO	4
32	ECRA393000300	SUPPORTO SERBATOIO MISCELA	1
33	ECRA320000970	COPERCHIO MARMITTA -ARANCIO- *T.I.17-616	1
34	ECRV541000540	TENUTA	1
35	ECRV805000260	BOLT, TORX 5	2
36	ECRV805000150	BULLONE TORX 5	2
37	ECRA209000740	PIASTRA ISOLATORE	1
38	ECRV485002570		1
39	ECR15611407320	GUIDA IN GOMMA	1
40	ECRV475007610	TUBETTO	1
41	ECRV471004040	*VEDI ECRV471004041 *	1
42	ECRV835000000	BOLT, TORX 5	2
43	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
44	ECR15611004920	GUIDA IN GOMMA	1

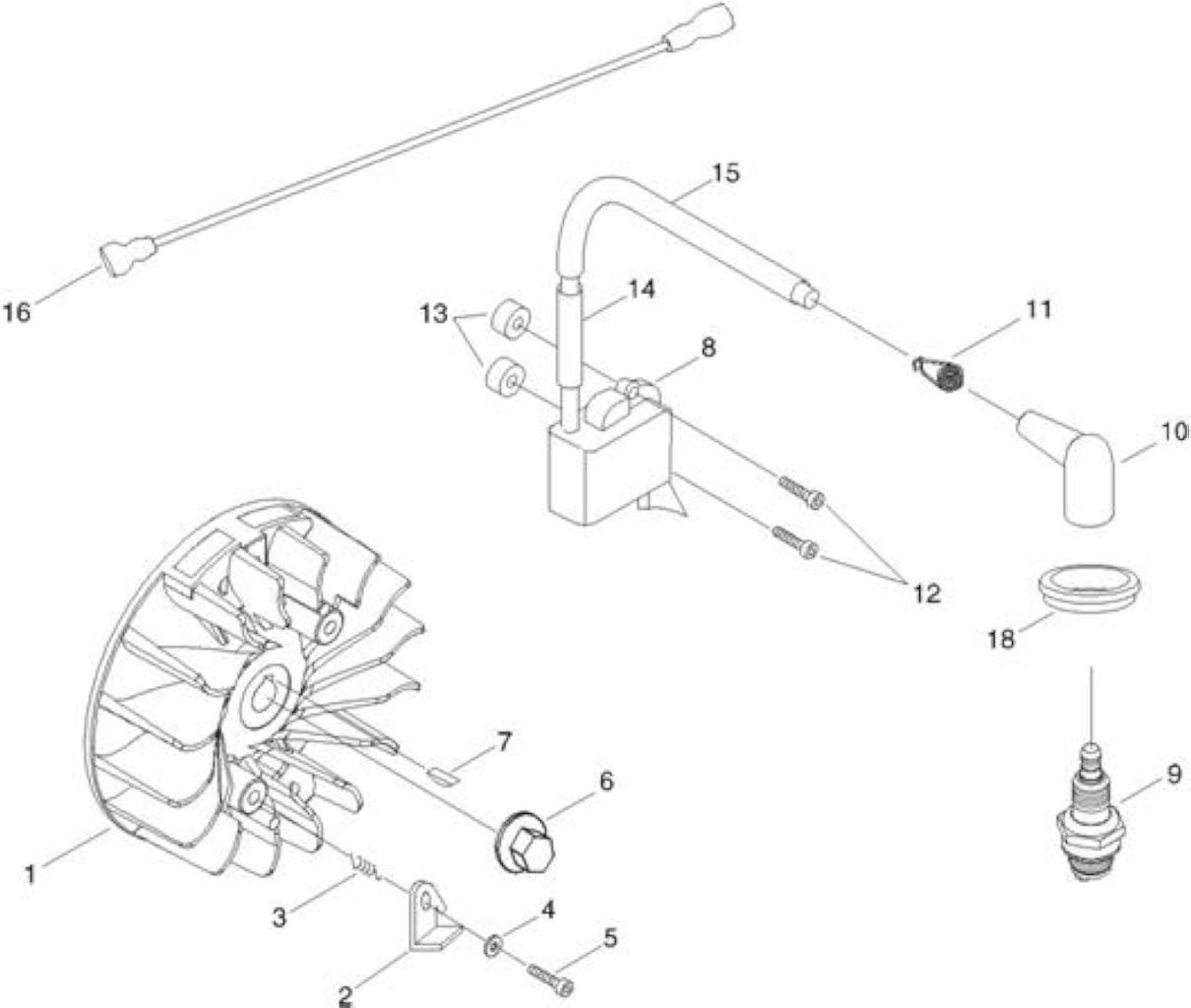

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409001210	*VEDI ECRP200001380 *	1
2	ECRA514000280	GANCIO AVVIAMENTO	2
3	ECRV452001470	*VEDI ECRV452001471 *	2
4	ECR17724704630	SPESSORE	2
5	ECRV805000140	BULLONE TORX 5	2
6	ECR9210508000	DADO	1
7	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
8	ECRA411001370	*VEDI ECRA411001371 *	1
10	ECRA427000060	CAPPUCCIO CANDELA	1
11	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
12	ECRV805000150	BULLONE TORX 5	2
13	ECRV353000630	COLLARINO 5	2
14	ECRV475007540	TUBETTO	1
15	ECRV475007550	TUBETTO	1
16	ECRV485002331	CAVO MASSA	1
18	ECRA429000090	COPERTURA CAPPUCCIO	1

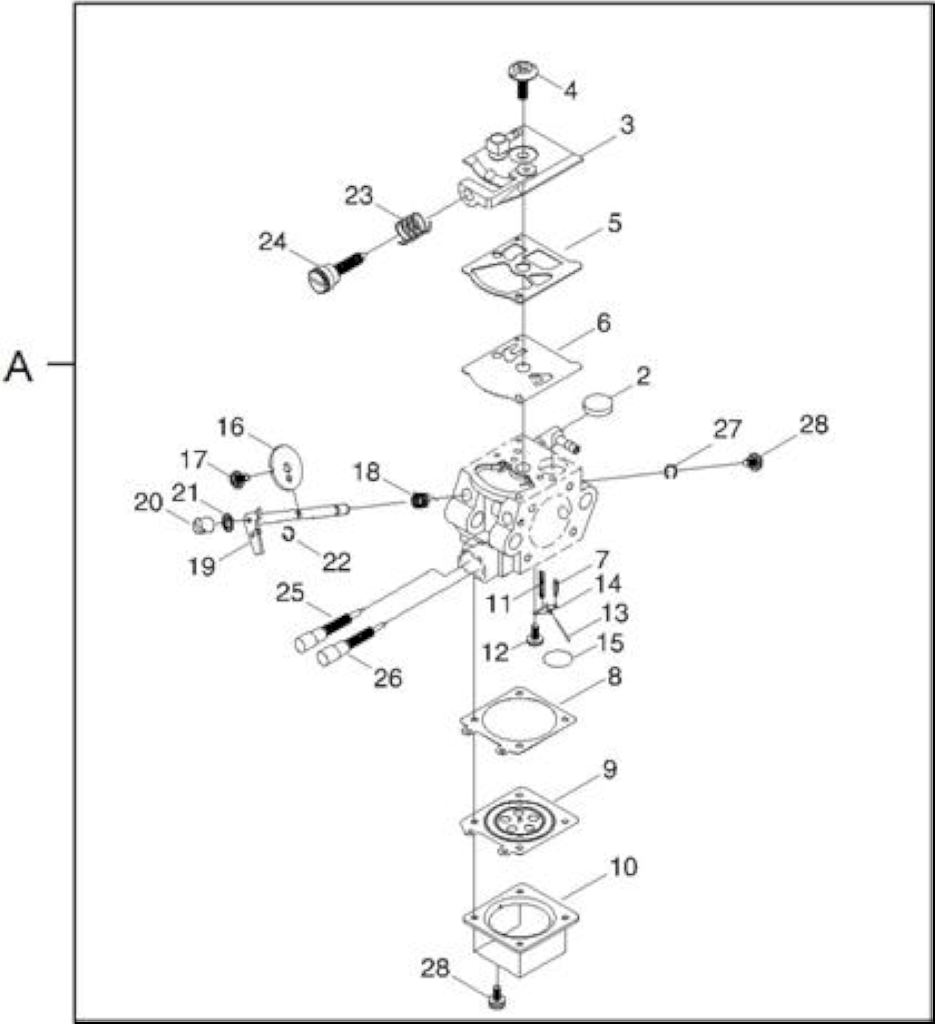

Rif. Articolo Descrizione Q.tà Nota

A ECRA021003840 CARBURATORE COMPL.WT-1046 1
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003003930	COPERCHIO POMPANTE	1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12312515030	GUARNIZIONE MEMBRANA	1
6	ECRP003001930	VEDI * P003006270*	1
7	ECR12313719830	SPILLO CARBURATORE	1
8	ECR12314003930	GUARNIZIONE MEMBRANA	1
9	ECRP003001850	MEMBRANA CON DISCO	1
10	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
11	ECR12312203660	MOLLA BILANCIERE	1
12	ECR12313903930	VITE BILANCIERE	1
13	ECR12313803930	SPINOTTO	1
14	ECR12312303930	BILANCIERE	1
15	ECR12314610631	PASTIGLIA CARBURATORE	1
16	ECR12311605960	FARFALLA ACCELERATORE	1
17	ECRP003002380	SCREW	1
18	ECR12311347530	MOLLA DI RITORNO	1
19	ECRP003005020	ALBERINO ACCELERATORE	1
20	ECR12317226030	VITE	1
21	ECR12314954230	RONDELLA	1
22	ECR12312710630	FERMO	1
23	ECR12313304260	MOLLA REGISTRO MINIMO	1
24	ECR12313404260	VITE REGISTRO MINIMO	1
25	ECRP003004460	VITE REGOLAZIONE	1
26	ECRP003002270	SPILLO	1
27	ECR12312703930	FERMO	1
28	ECR12313002960	VITE COPERCHIO MEMBRANA	5

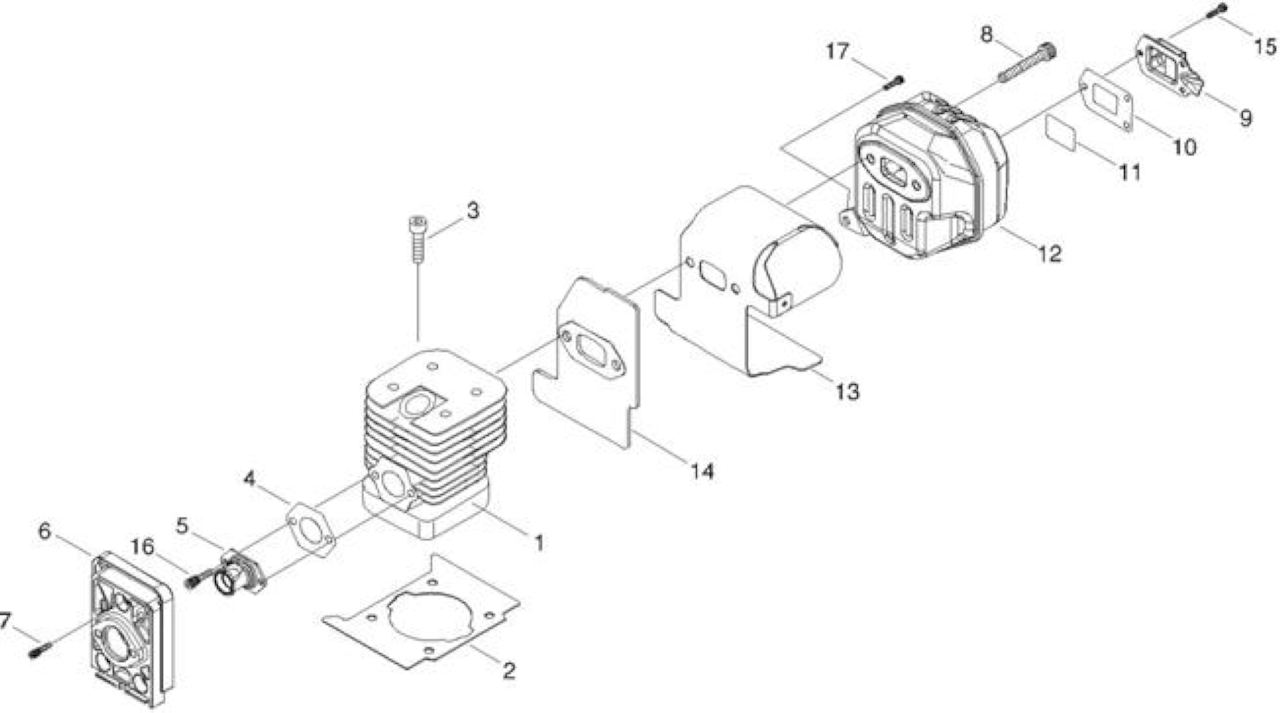

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA130002070	CILINDRO X SRM420ES/L/SDKT410TS	1
2	ECRV100000760	GUARNIZIONE CILINDRO	1
3	ECRV805000210	BULLONE TORX 5X20	4
4	ECRV103001620	GUARNIZIONE ISOL-CARBURATORE	1
5	ECRA202000250	*VEDI ECRA202000251 *	1
6	ECRA200000990	ISOLATORE	1
7	ECRV835000030	BULLONE TORX 5	3
8	ECRV806000050	BULLONE TORX 6	2
9	ECRA313001910	GUIDA SCARICO	1
10	ECRV104002040	GUARNIZIONE SCARICO	1
11	ECR14586240630	RETINA MARMITTA	1
12	ECRA300001700	MARMITTA	1
13	ECRV104002020	GUARNIZIONE SCARICO	1
14	ECRV104002030	GUARNIZIONE SCARICO	1
15	ECRV804000030	BULLONE 4X8	3
16	ECRV835000010		2
17	ECRV805000250	BULLONE TORX 5	1

Rif. Articolo Descrizione Q.tà Nota

3 ECRP021041300 *VEDI ECRP021042910 * 1

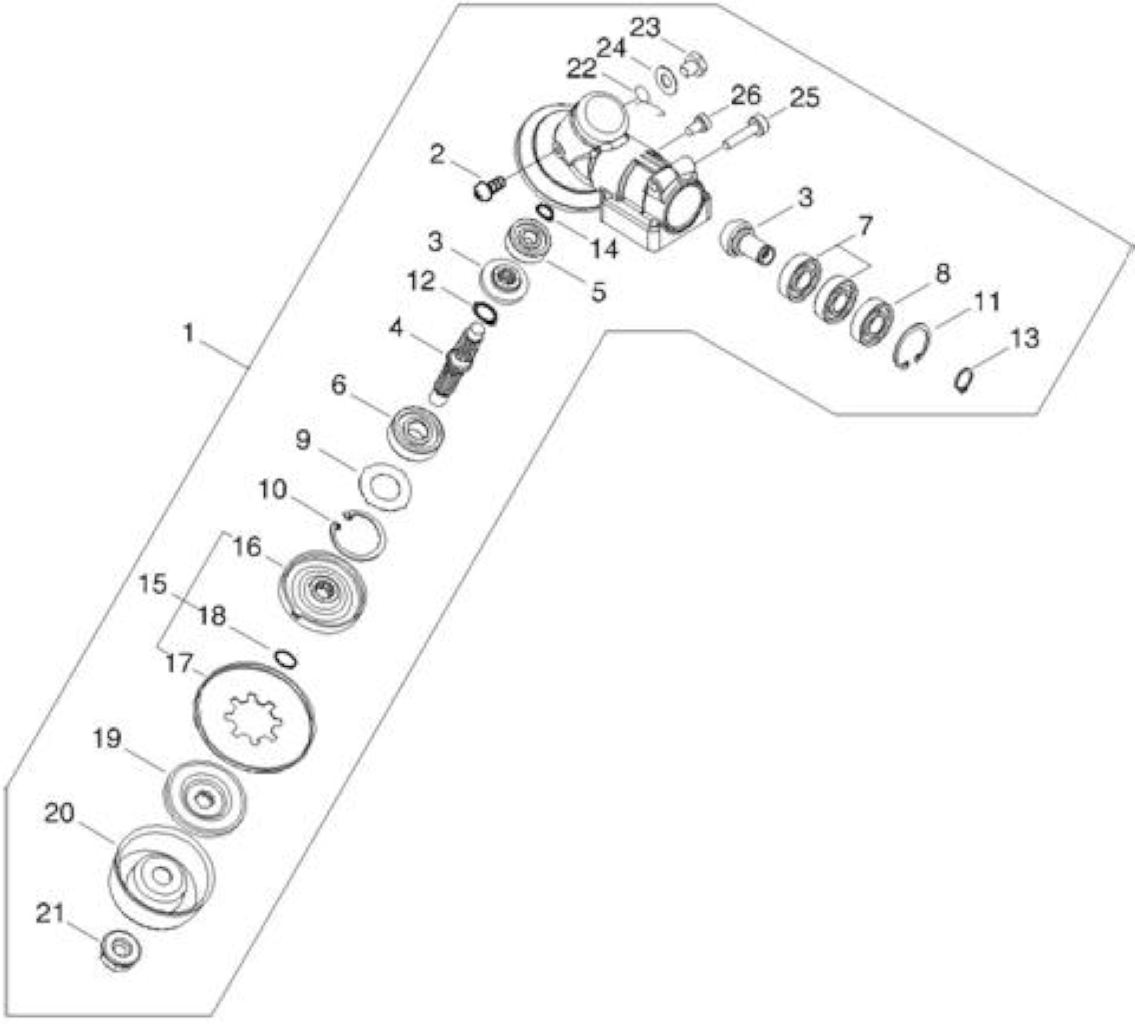

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021043970	TESTINA COMPLETA HIGH TORQUE 28	1
2	ECR90022004006	VITE SR 4X06	1
3	ECRV000000190	COPPIA CONICA COMPLETA	1
4	ECRC534000940	ALBERINO COPPIA CONICA	1
5	ECR90081000629	CUSCINETTO BB 629	1
6	ECR90081206302	CUSCINETTO	1
7	ECR90080006001	CUSCINETTO BB6001	2
8	ECR90080306001	CUSCINETTO BB6001	1
9	ECRV313000090	RONDELLA, 10	1
10	ECR90070200042	ANELLO	1
11	ECR90070200028	FERMO CR28	1
12	ECR90070600012	FERMO WR12	1
13	ECR90070100012	FERMO CS12	1
14	ECR90070100009	CIRCLIP 9	1
15	ECRC535000920	PIASTRINA PORTADISCO COMPLETA	1
16	ECRC535000930		1
17	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
18	ECR90072000012	ANELLO GOMMA P-12	1
19	ECR61031452130	PIASTRA FERMA DISCO	1
20	ECR69922956830	SOTTOCOPPA FISSA	1
21	ECR61032052130	DADO TESTINA	1
22	ECRV452001310	MOLLA	1
23	ECR61043450031	TAPPO TESTINA	1
24	ECR90060350008	RONDELLA	1
25	ECRV806000100	BULLONE	1
26	ECRV805000130	BULLONE, TORX 5	1

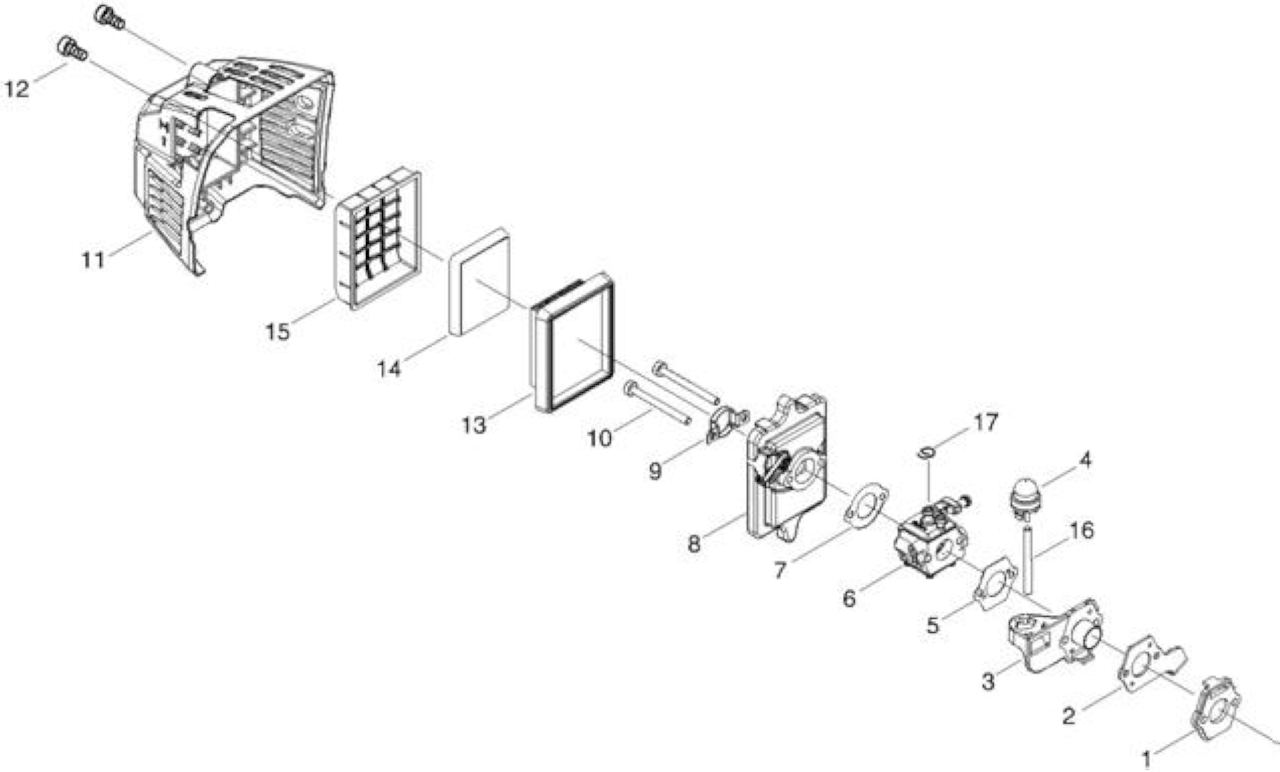

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA209000720	PIASTRA ISOLATORE	1
2	ECRC487000410	SUPPORTO CAVO	1
3	ECRA209000730	PIASTRA ISOLATORE	1
4	ECR12318139130	PRIMER - ARANCIONE -	1
5	ECRV103001610	GUARNIZIONE ISOL-CARBURATORE	1
6	ECRA021003840	CARBURATORE COMPL.WT-1046	1
7	ECRV103000471	GUARNIZIONE ISOL-CARBURATORE	1
8	ECRP021041410	CORPO FILTRO ARIA	1
9	ECRA244000290	PIASTRINA	1
10	ECRV805000100	BOLT, TORX 5	2
11	ECRA232001620	COPERCHIO FILTRO ARIA -ARANCIO- *T.I.17-616	1
12	ECRV253000100	SCREW,5	2
13	ECRA226001730	*VEDI ECRA226000361 *	1
14	ECRA226001740	PRE-FILTRO	1
15	ECRA227000040	PIASTRA	1
16	ECRV471004050		1
17	ECRV490000440	CLIP	1

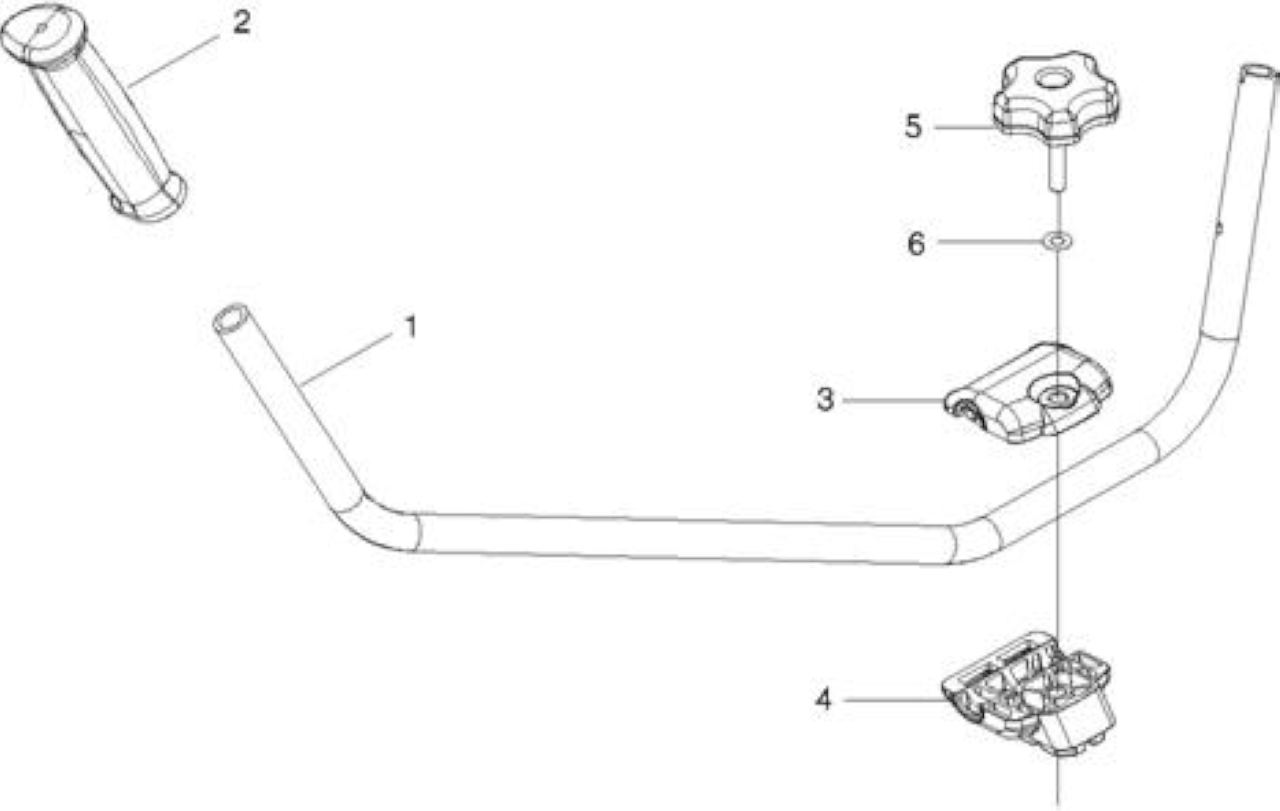

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC400001320	IMPUGNATURA ANTERIORE *T.I.15-574	1
2	ECRC403000031	IMPUGNATURA IN GOMMA *T.I.15-574	1
3	ECRC423000910	SUPPORTO IMP. SUPERIORE *T.I.15-574	1
4	ECRC423000920	SUPPORTO IMP. INFERIORE *T.I.15-574	1
5	ECRV299000110	POMELLO	1
6	ECR17504903920	RONDELLA FRIZIONE *T.I.09-423	1

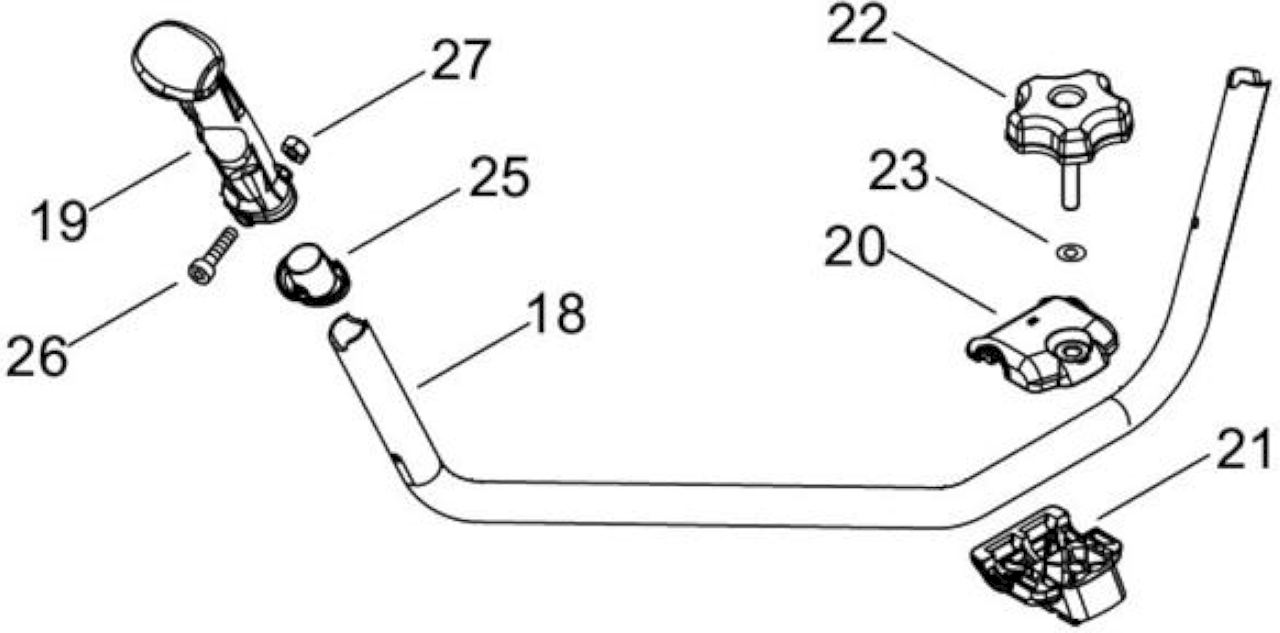

Rif.	Articolo	Descrizione	Q.tà	Nota
18	ECRC400001440	*VEDI ECRC400001441 *	1	DIAMETRO 22MM
19	ECRC403000810	IMPUGNATURA IN GOMMA *T.I.15-574	1
20	ECRC423000960	*VEDI ECRP100006150 *	1
21	ECRC423000970	FERMO IMPUGNATURA *P100006150	1
22	ECRV299000110	POMELLO	1
23	ECR17504903920	RONDELLA FRIZIONE *T.I.09-423	1
25	ECRC441000000	SUPPORTO	1
26	ECRV805000070	BULLONE TORX 5	1
27	ECR90056250005	*VEDI ECR90056000005 *

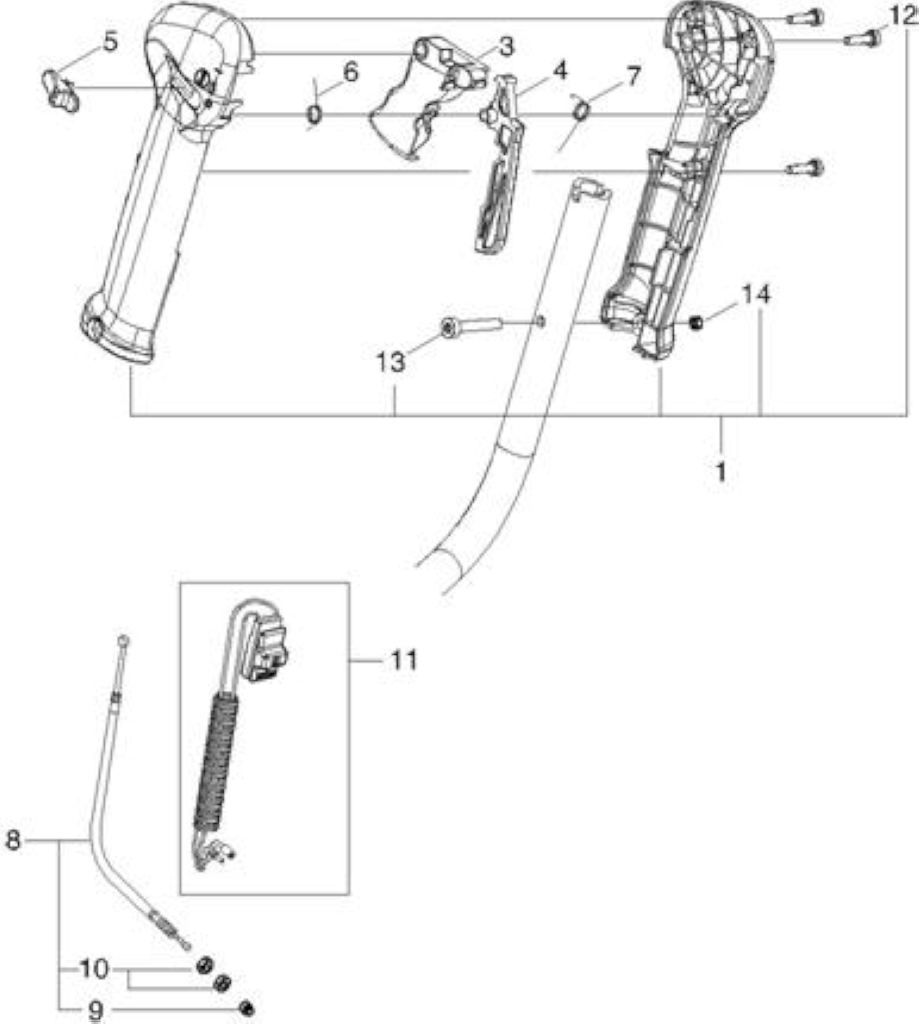

Rif.	Articolo	Descrizione Q.tà Nota
1	ECRP021016210	SET IMPUGNATURA DX 1 *T.I.15-574
12	ECRV804000010	BULLONE TORX 4 3
13	ECRV805000050	BULLONE, TORX 5 1
14	ECR90050000005	DADO N05 1
3	ECRC450000270	GRILLETTO ACCELERATORE 1 *T.I.15-574
4	ECRC460000111	FERMO ACCELERATORE 1 *T.I.15-574
5	ECRC463000020	POMELLO *T.I.15-574 1
6	ECRV452000360	MOLLA FERMO ACCELERATORE*T.I.15-574	1
7	ECRV452000350	MOLLA FERMO ACCELERATORE*T.I.15-574	1
8	ECRV430004241	CAVO ACCELERATORE *T.I.15-574	1
9	ECRV494000080	TAPPO	1
10	ECR90050200006	DADO 3N06	2
11	ECRP021041470	*VEDI ECRP021041471 *	1

A 37007570

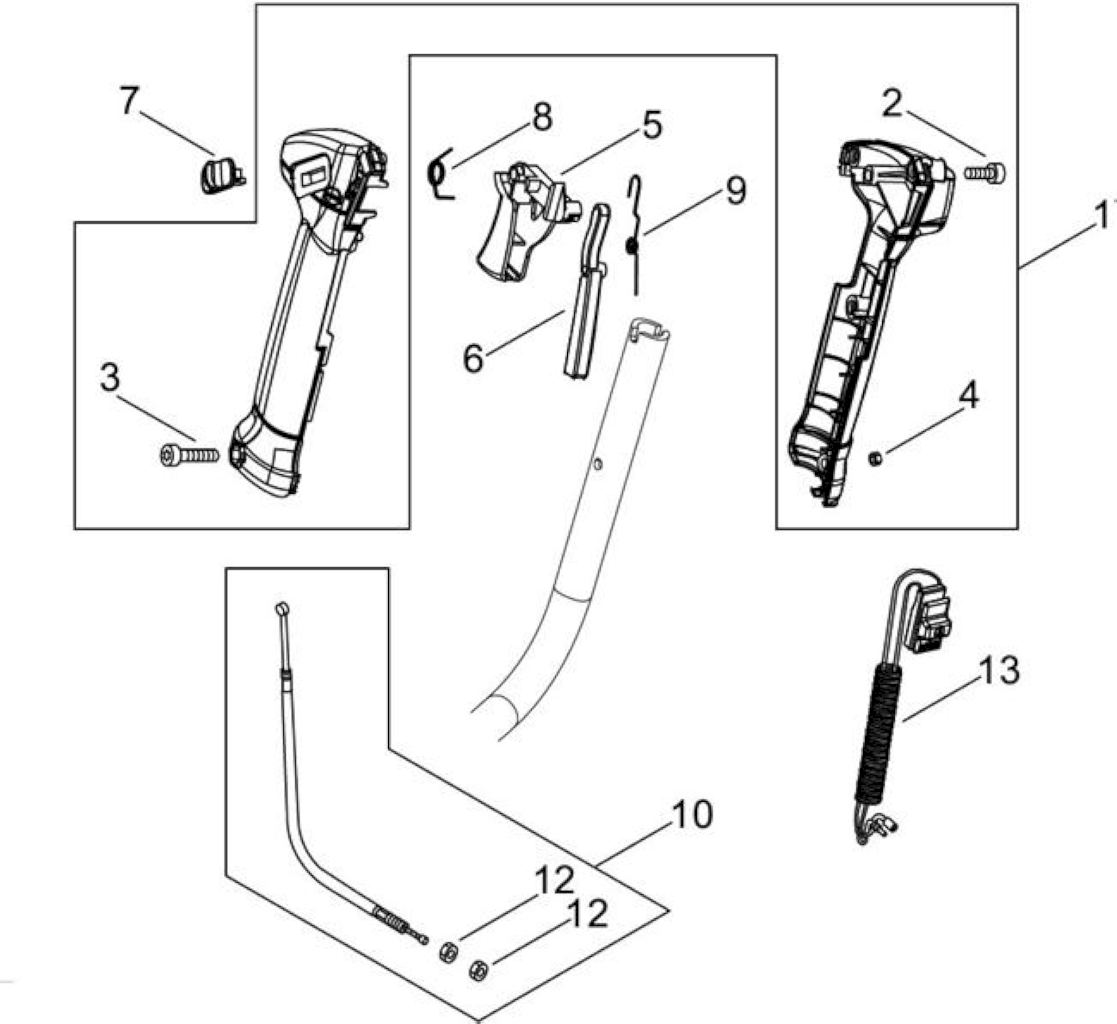

Rif.	Articolo	Descrizione Q.tà		Nota
1	ECRP021047370	SET IMPUGNATURA DX 1 *T.I.15-574
2	ECRV804000010	BULLONE TORX 4 3
3	ECRV805000060	BOLT, TORX 5 1
4	ECR90050000005	DADO N05 1
5	ECRC450000880	GRILLETTO ACCELERATORE 1 *T.I.15-574
6	ECRC460000490	FERMO ACCELERATORE 1 *T.I.15-574
7	ECRC463000000	POMELLO *T.I.15-574 1
8	ECRV452000060	MOLLA FERMO ACCELERATORE*T.I.15-574	1
9	ECRV452001540	MOLLA FERMO ACCELERATORE*T.I.15-574	1
10	ECRV430004840	CAVO ACCELERATORE	1	DA MATR. 37005221 FINO
10	ECRV430004690	CAVO ACCELERATORE	1	DA MATRICOLA 37007571
12	ECR90050200006	DADO 3N06	2
13	ECRP021041471	INTERRUTTORE COMPLETO *T.I.15-574	1

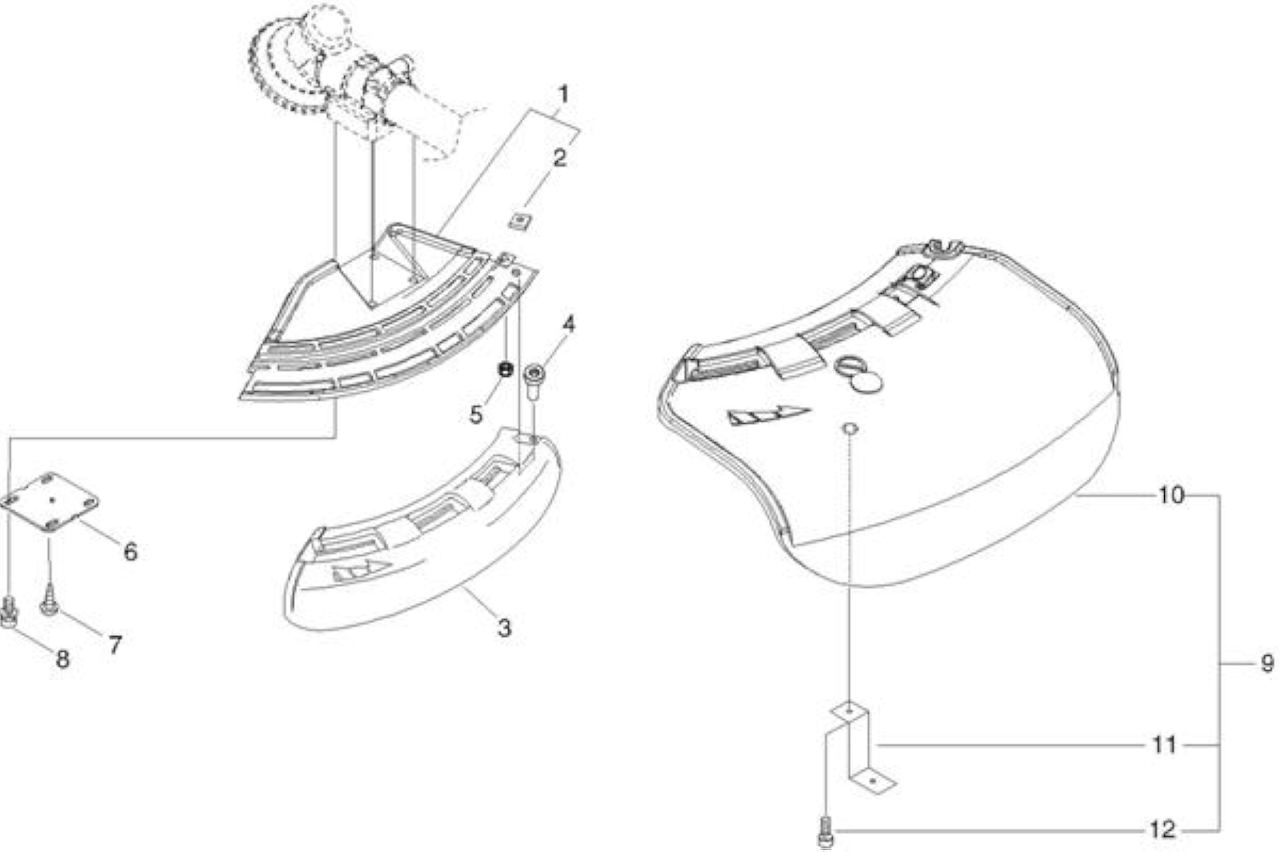

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC550000511	SUPPORTO SALVAGAMBE (ARANCIO)	1
2	ECR90056500005	DADO N.5	1
3	ECRC550000541	PROTEZIONE SALVAGAMBE (NERO)	1
4	ECRV805000170	BULLONE TORX 5 -SILVER-	1
5	ECR90056200005	*VEDI ECR90056000005 *	1
6	ECRC552000200	PIASTRINA	1
7	ECR9131604010	VITE	1
8	ECRV805000260	BOLT, TORX 5	4
9	ECRP021043980	*VEDI ECRP021043981 *	1
10	ECRC550000650		1
11	ECRC554000000	*VEDI ECRC554000001 *	1
12	ECRV805000150	BULLONE TORX 5	1

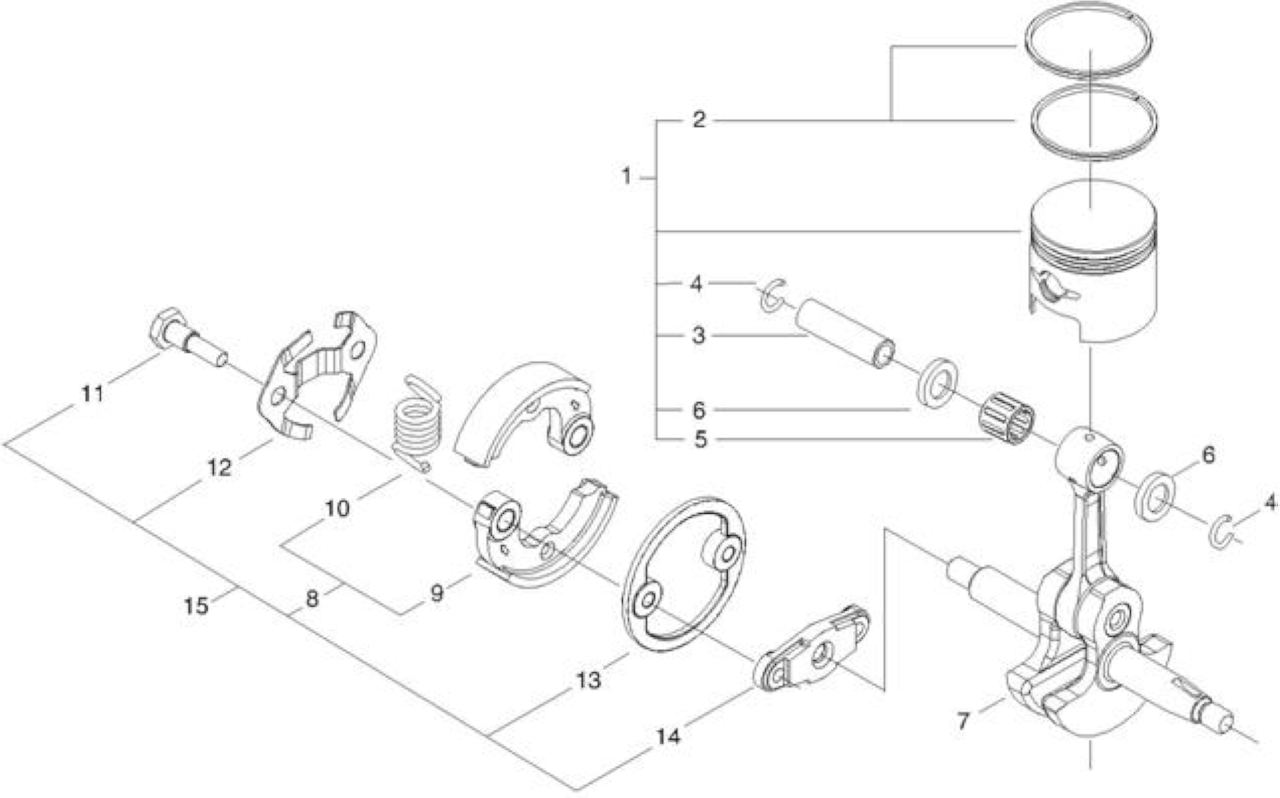

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021041390	KIT PISTONE X SRM420ES/L/SDKT410TS	1
2	ECRA101000160	FASCIA ELASTICA	2
3	ECRV608000000	SPINOTTO PISTONE	1
4	ECRV580000010	FERMO SPINOTTO	2
5	ECR10001219830	CUSCINETTO DI BIELLA	1
6	ECR10001417330	DISTANZIALE SPINOTTO	2
7	ECRA011001230	ALBERO MOTORE	1
15	ECRP021041140	FRIZIONE COMPLETA	1
8	ECRP021041130	FRIZIONE C/MOLLA	1
9	ECRA553000170	MASSA FRIZIONE	2
10	ECRA566000230	MOLLA FRIZIONE	1
11	ECRA557000190	BULLONE FRIZIONE	2
12	ECRV453000230	MOLLA PIATTA	1
13	ECRV376001980	SPESSORE	1
14	ECRA552000390	CENTRO FRIZIONE	1

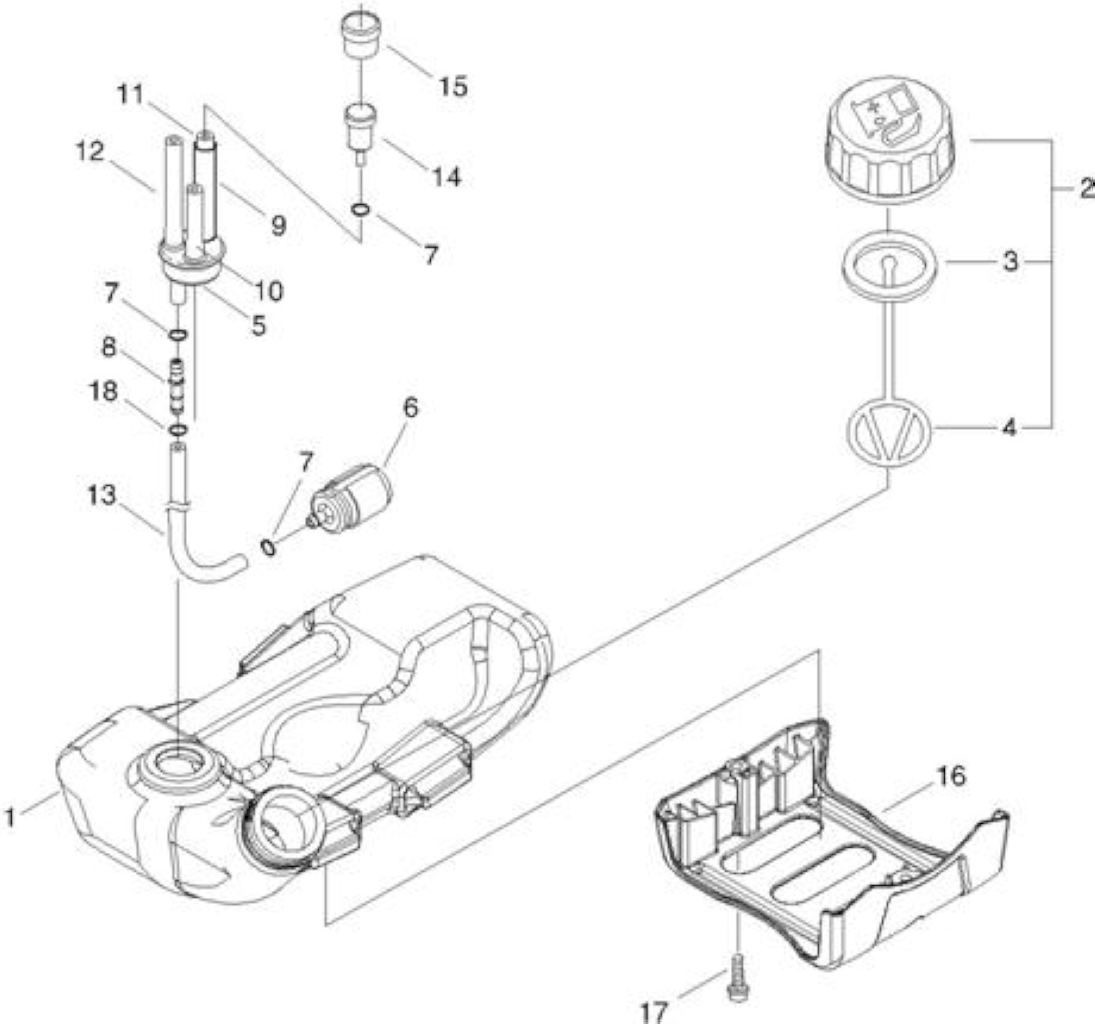

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350002020	*VEDI ECRA350002021 *	1
2	ECRP021012210	*VEDI ECRP021012211 *	1
3	ECR13101655830	*VEDI ECRV107000190 *	1
4	ECRA365000060	MISCELATORE	1
5	ECR13211555930	*VEDI ECR13211555931 *	1
6	ECRA369000001	FILTRO MISCELA	1
7	ECRV490001240	CLIP	3
8	ECRV186000510	RACCORDO TUBO MISCELA	1
9	ECRV475007610	TUBETTO	1
10	ECRV471003950	TUBETTO	1
11	ECR13011016430	PIPE, IMPULSE	1
12	ECRV471002310	* VEDI ECRV471002311 *	1
13	ECRV470000840	*VEDI ECRV470000841 *	1
14	ECR13130056431	VALVOLA SFIATO	1
15	ECR13132840630	VALVOLA ASPIRAZIONE	1
16	ECRA175000330	*VEDI ECRA175000331 *	1
17	ECRV835000000	BOLT, TORX 5	2
18	ECR13011100530	FERMO	1

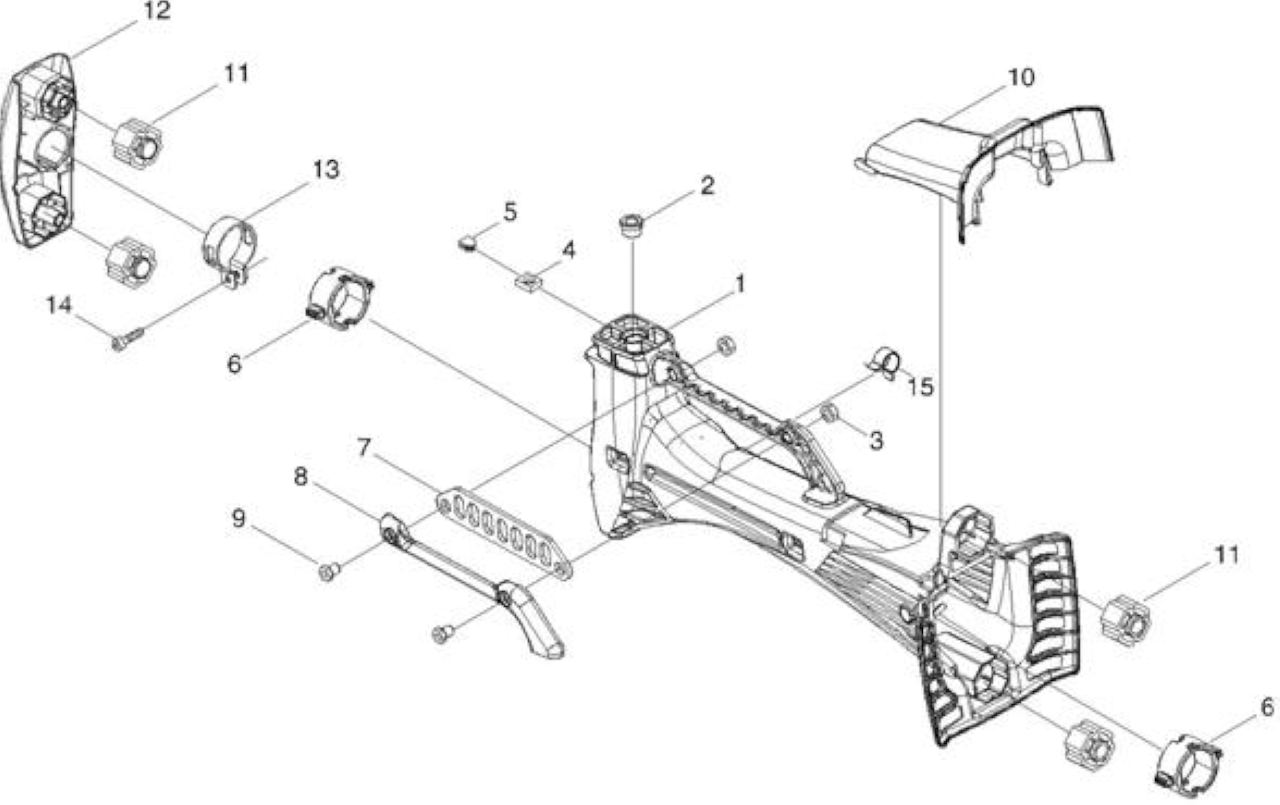

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC415000170	*VEDI ECRC415000171 *	1
2	ECRV355000750	*VEDI ECRV355000751 *	1
3	ECRV263000020	DADO 5	2
4	ECR90056550008	DADO -08-	1
5	ECR10153828230	TAPPO CARTER	1
6	ECRC427000050	FERMO IMPUGNATURA	2
7	ECRV150003590	PIASTRA	1
8	ECRC648000030	SUPPORTO	1
9	ECRV805000150	BULLONE TORX 5	2
10	ECRC480000140	COPERCHIO IMPUGNATURA	1
11	ECRV420004100	AMMORTIZZATORE	4
12	ECRC610000060	*VEDI ECRP200000580 *	1
13	ECRV495002880	FASCETTA	1
14	ECRV805000150	BULLONE TORX 5	1
15	ECRV490001220	COPERCHIO IMPUGNATURA	1
