Asta trasmissione Avviamento Bobina, volano Carburatore

Carburatore, carter e filtro aria

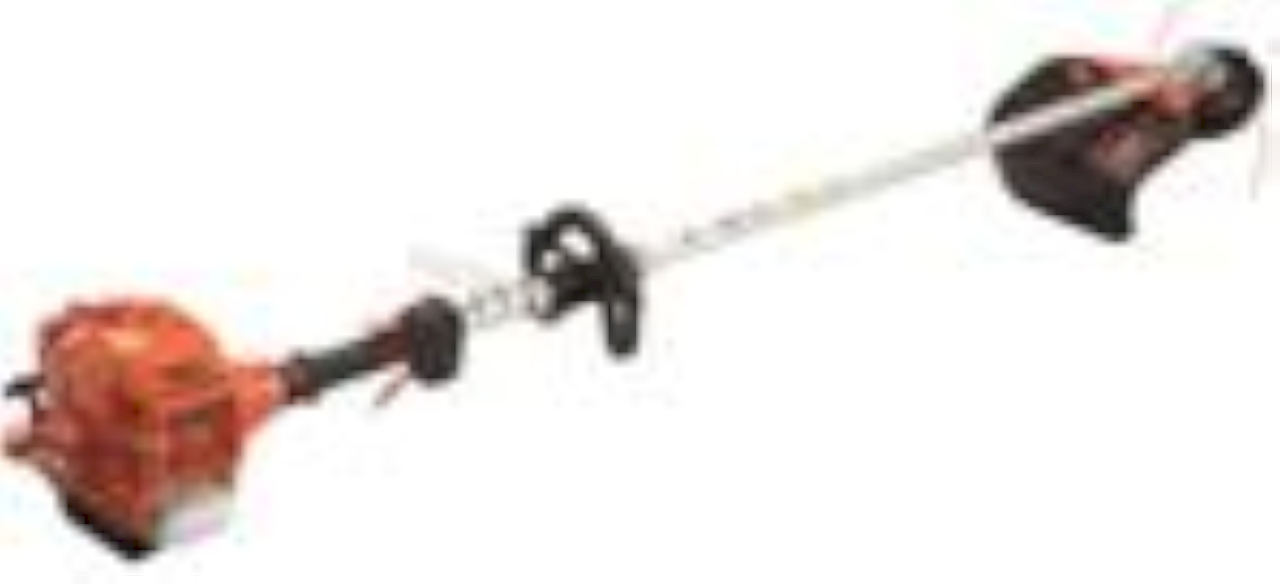

Informazioni tecniche
CILINDRATA	41,5
POTENZA	1,8 (2,4)
PESO	8,0
SERBATOIO MIX	800
LUNGHEZZA MASSIMA	1852

Carter e basamento motore, carter e campana frizione Cilindro, marmitta, collettore

Coppia conica Impugnatura acceleratore Impugnatura sx

Parasassi

Pistone, albero motore, frizione Serbatoio

Testina a filo Zainetto

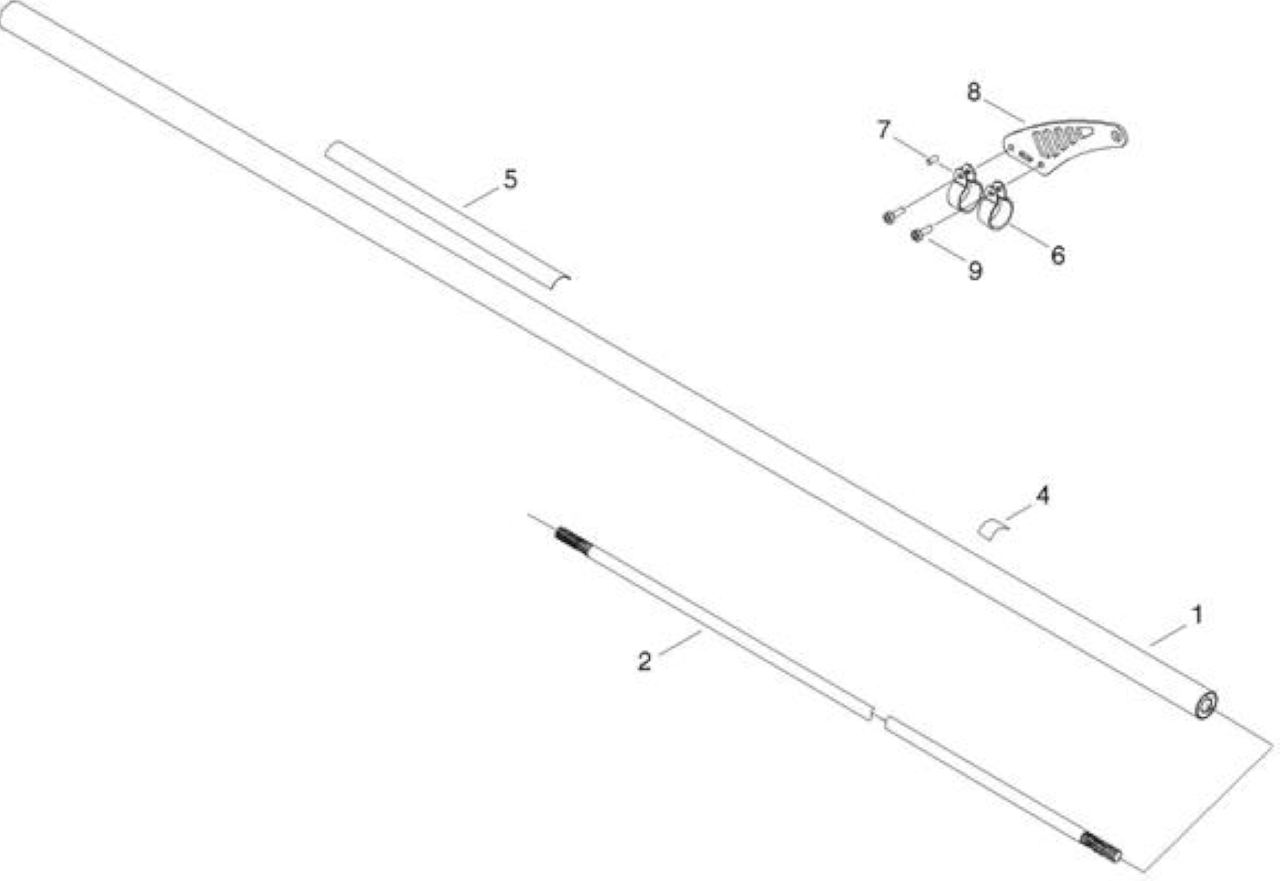

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC050002430	TUBO TRASMISSIONE	1
2	ECR61001149931	ASTA TRASMISSIONE	1
4	ECR89015204930	ETICHETTA	1
5	ECR89061743130	ETICHETTA	1
6	ECR30120707531	FASCETTA	2
7	ECRV353000090	COLLARE,5	2
8	ECRC624000090	SUPPORTO CINGHIA	1
9	ECRV805000160	BULLONE TORX 5	2

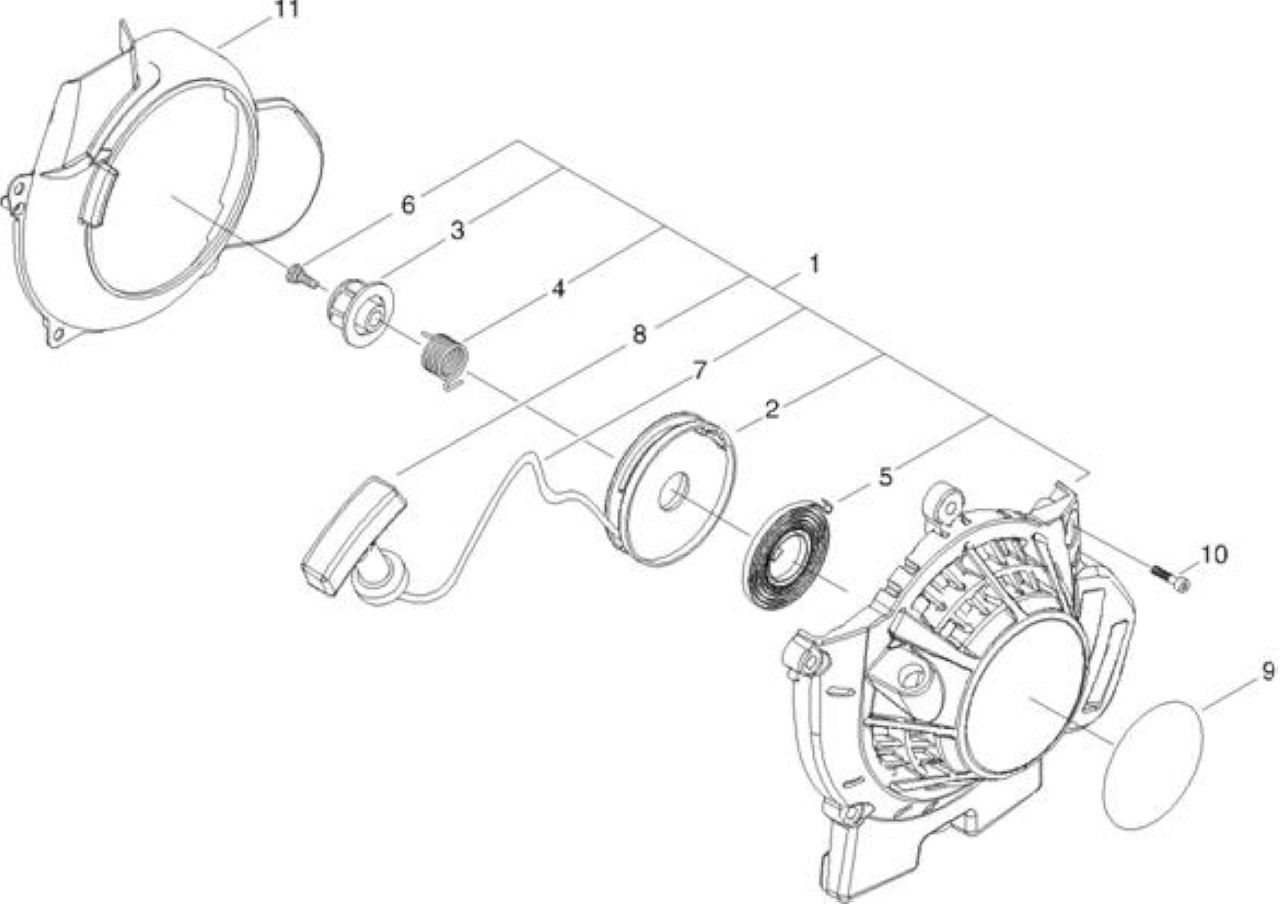

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051002630	AVVIAMENTO COMPLETO X SRM420ES/L	1
2	ECRP022023140	PULEGGIA AVVIAMENTO	1
3	ECRP022033830	INNESTO AVVIAMENTO	1
4	ECRP022023120	MOLLA	1
5	ECRP022004680	MOLLA AVVIAMENTO	1
6	ECRP022023110	VITE	1
8	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
9	ECRX502000900		1
10	ECRV835000030	BULLONE TORX 5	4
11	ECRA172002240	CARTER VENTOLA	1

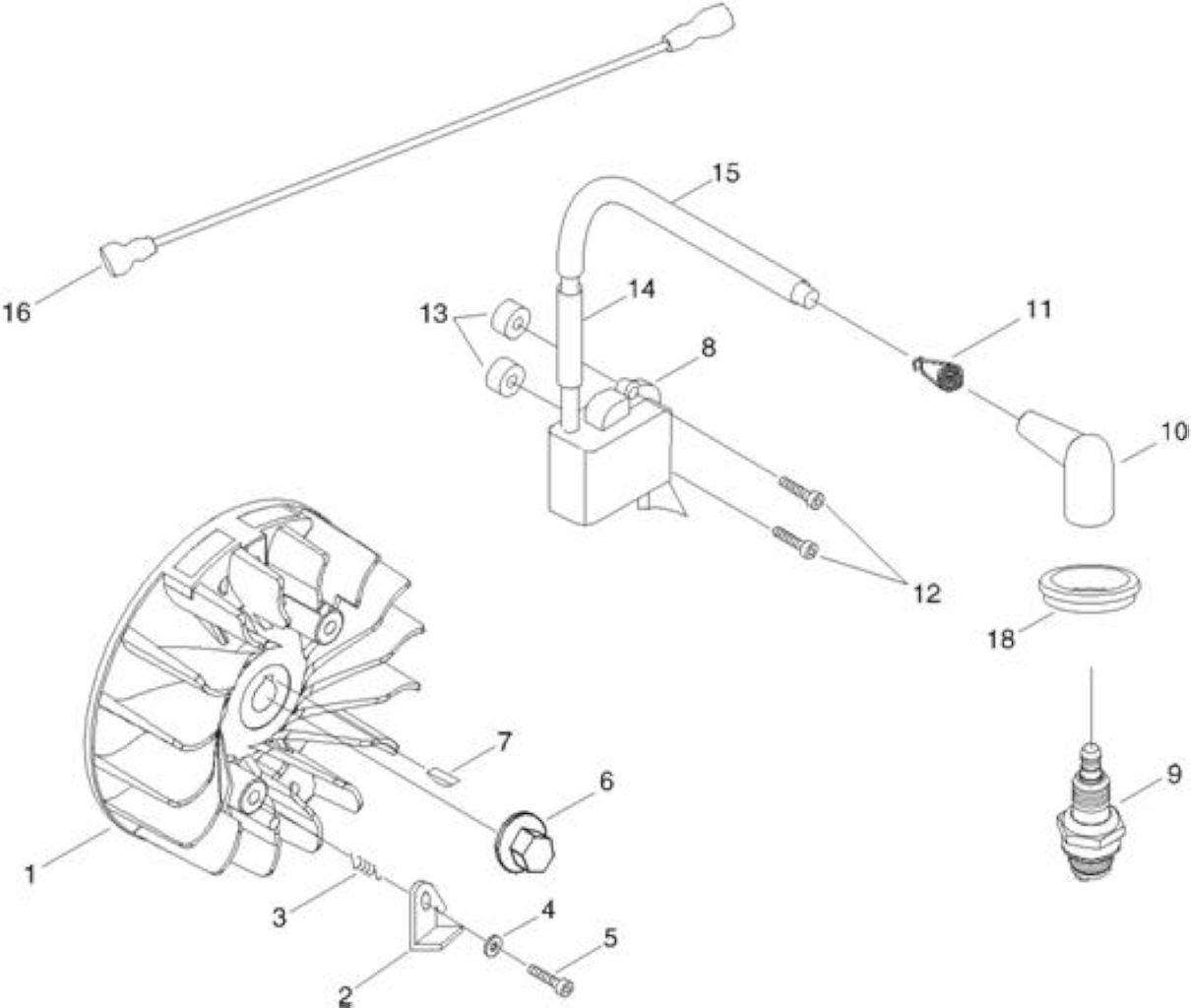

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409001210	*VEDI ECRP200001380 *	1
2	ECRA514000280	GANCIO AVVIAMENTO	2
3	ECRV452001470	*VEDI ECRV452001471 *	2
4	ECR17724704630	SPESSORE	2
5	ECRV805000140	BULLONE TORX 5	2
6	ECR9210508000	DADO	1
7	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
8	ECRA411001370	*VEDI ECRA411001371 *	1
10	ECRA427000060	CAPPUCCIO CANDELA	1
11	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
12	ECRV805000150	BULLONE TORX 5	2
13	ECRV353000630	COLLARINO 5	2
14	ECRV475007540	TUBETTO	1
15	ECRV475007550	TUBETTO	1
16	ECRV485002331	CAVO MASSA	1
18	ECRA429000090	COPERTURA CAPPUCCIO	1

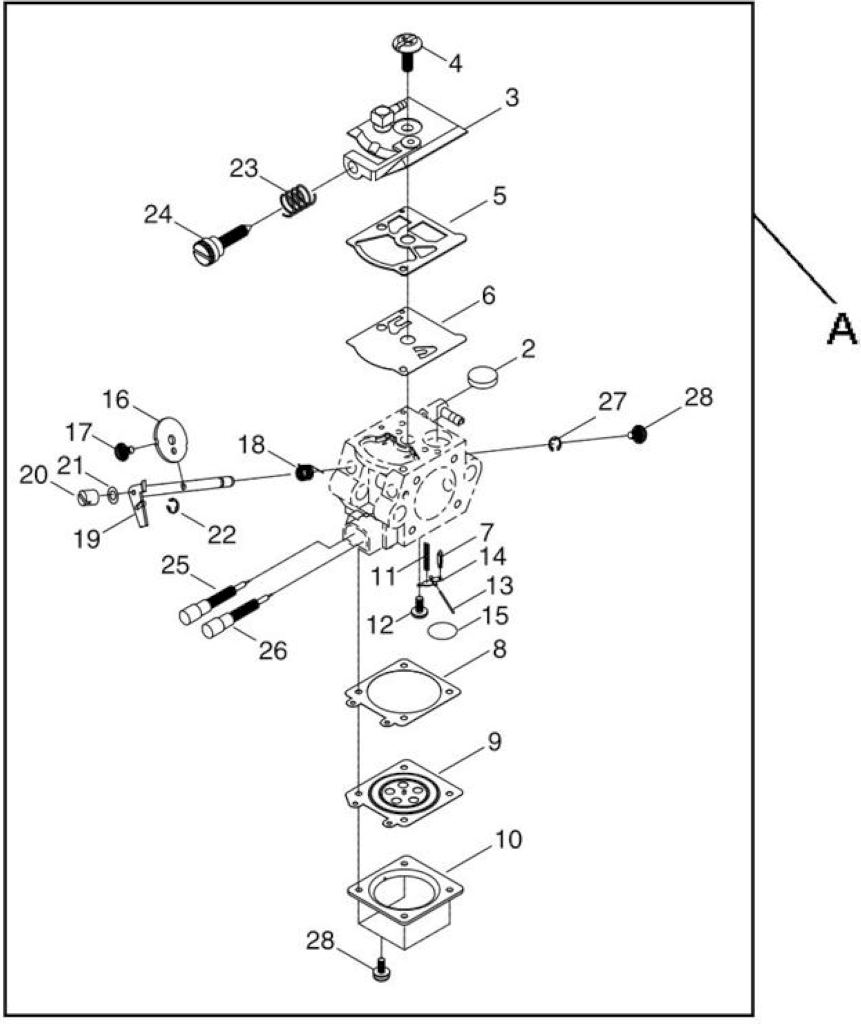

Rif. Articolo Descrizione Q.tà Nota

A ECRA021003840 CARBURATORE COMPL.WT-1046 1
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003003930	COPERCHIO POMPANTE	1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12312515030	GUARNIZIONE MEMBRANA	1
6	ECRP003001930	VEDI * P003006270*	1
7	ECR12313719830	SPILLO CARBURATORE	1
8	ECR12314003930	GUARNIZIONE MEMBRANA	1
9	ECRP003001850	MEMBRANA CON DISCO	1
10	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
11	ECR12312203660	MOLLA BILANCIERE	1
12	ECR12313903930	VITE BILANCIERE	1
13	ECR12313803930	SPINOTTO	1
14	ECR12312303930	BILANCIERE	1
15	ECR12314610631	PASTIGLIA CARBURATORE	1
16	ECR12311605960	FARFALLA ACCELERATORE	1
17	ECRP003002380	SCREW	1
18	ECR12311347530	MOLLA DI RITORNO	1
19	ECRP003005020	ALBERINO ACCELERATORE	1
20	ECR12317226030	VITE	1
21	ECR12314954230	RONDELLA	1
22	ECR12312710630	FERMO	1
23	ECR12313304260	MOLLA REGISTRO MINIMO	1
24	ECR12313404260	VITE REGISTRO MINIMO	1
25	ECRP003004460	VITE REGOLAZIONE	1
26	ECRP003002270	SPILLO	1
27	ECR12312703930	FERMO	1
28	ECR12313002960	VITE COPERCHIO MEMBRANA	5

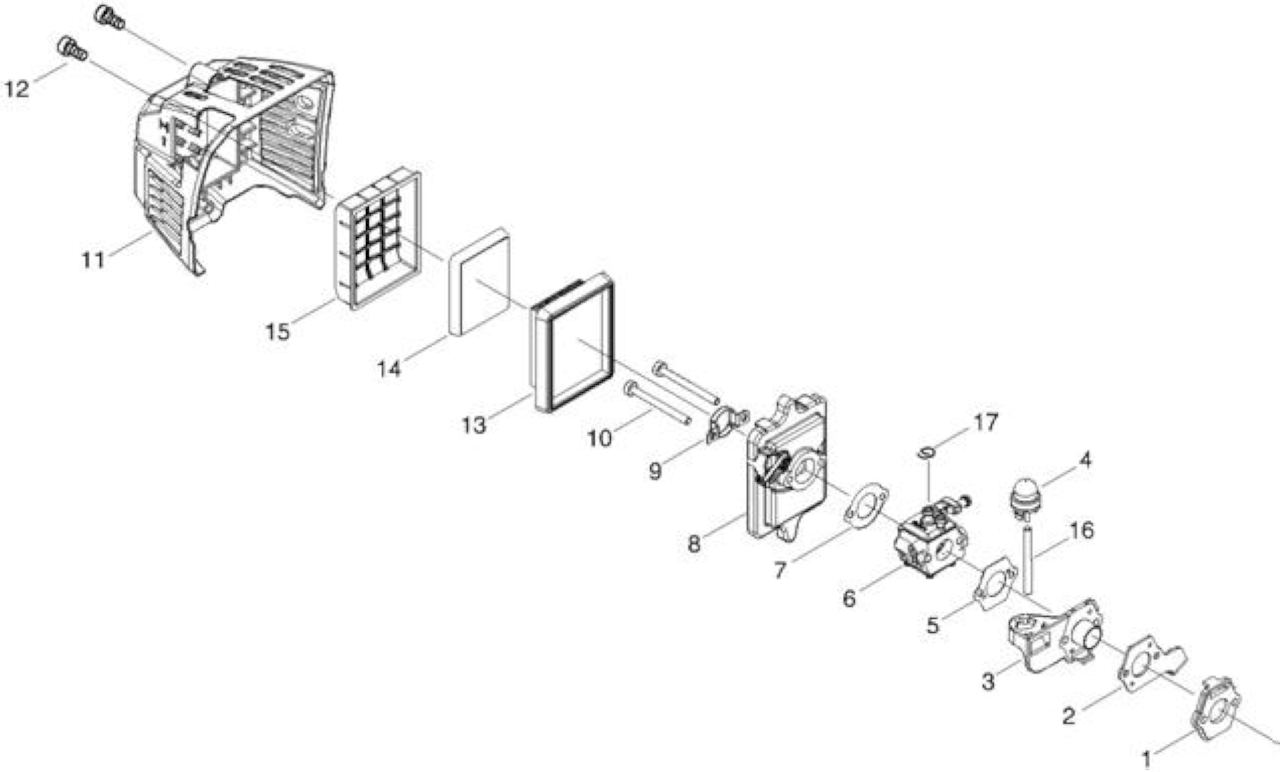

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA209000720	PIASTRA ISOLATORE	1
2	ECRC487000410	SUPPORTO CAVO	1
3	ECRA209000730	PIASTRA ISOLATORE	1
4	ECR12318139130	PRIMER - ARANCIONE -	1
5	ECRV103001610	GUARNIZIONE ISOL-CARBURATORE	1
6	ECRA021003840	CARBURATORE COMPL.WT-1046	1
7	ECRV103000471	GUARNIZIONE ISOL-CARBURATORE	1
8	ECRP021041410	CORPO FILTRO ARIA	1
9	ECRA244000290	PIASTRINA	1
10	ECRV805000100	BOLT, TORX 5	2
11	ECRA232001620	COPERCHIO FILTRO ARIA -ARANCIO- *T.I.17-616	1
12	ECRV253000100	SCREW,5	2
13	ECRA226001730	*VEDI ECRA226000361 *	1
14	ECRA226001740	PRE-FILTRO	1
15	ECRA227000040	PIASTRA	1
16	ECRV471004050		1
17	ECRV490000440	CLIP	1

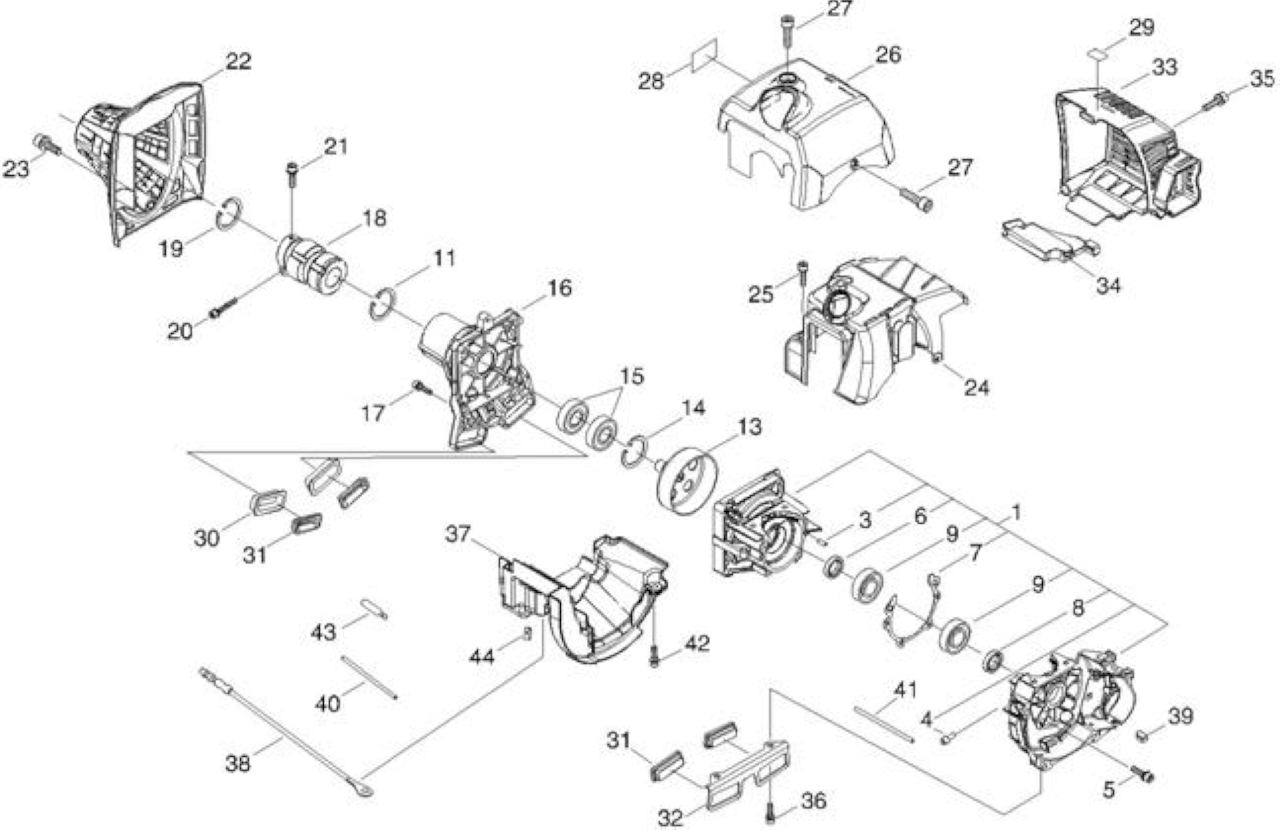

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021041380	CARTER MOTORE COMPL.	1
3	ECR90033040080	COPPIGLIA 4X08	4
4	ECR13011312330	COLLETTORE	1
6	ECRV505000020	PARAOLIO	1
7	ECRV102000250	GUARNIZIONE CARTER MOTORE	1
8	ECR10021305530	PARAOLIO	1
9	ECR90088836201	*VEDI ECR9403536201 *	2
5	ECRV805000290	BULLONE TORX 5	4
11	ECR90070100012	FERMO CS12	1
13	ECRA556001540	CAMPANA FRIZIONE	1
14	ECR90070200028	FERMO CR28	1
15	ECR90080706001	CUSCINETTO BB6001	2
16	ECRA570000280	*VEDI ECRA570000281 *	1
17	ECRV805000170	BULLONE TORX 5 -SILVER-	4
18	ECRV420004090	AMMORTIZZATORE	1
19	ECR90070200045	ANELLO DI TENUTA	1
20	ECRV805000170	BULLONE TORX 5 -SILVER-	1
21	ECRV805000140	BULLONE TORX 5	1
22	ECRA580000011	CARTER PIGNONE	1
23	ECRV835000000	BOLT, TORX 5	2
24	ECRA160002620	COPERCHIO CILINDRO	1
25	ECRV835000000	BOLT, TORX 5	1
26	ECRA160002631	*VEDI ECRA160002632 *	1
27	ECRV835000000	BOLT, TORX 5	2
28	ECRX547002380		1
29	ECRX505002310	ETICHETTA	1
30	ECRV423000090	SUPPORTO AMMORTIZZATORE	2
31	ECR13192061830	AMMORTIZZATORE SERBATOIO	4
32	ECRA393000300	SUPPORTO SERBATOIO MISCELA	1
33	ECRA320000970	COPERCHIO MARMITTA -ARANCIO- *T.I.17-616	1
34	ECRV541000540	TENUTA	1
35	ECRV805000260	BOLT, TORX 5	2
36	ECRV805000150	BULLONE TORX 5	2
37	ECRA209000740	PIASTRA ISOLATORE	1
38	ECRV485002570		1
39	ECR15611407320	GUIDA IN GOMMA	1
40	ECRV475007610	TUBETTO	1
41	ECRV471004040	*VEDI ECRV471004041 *	1
42	ECRV835000000	BOLT, TORX 5	2
43	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
44	ECR15611004920	GUIDA IN GOMMA	1

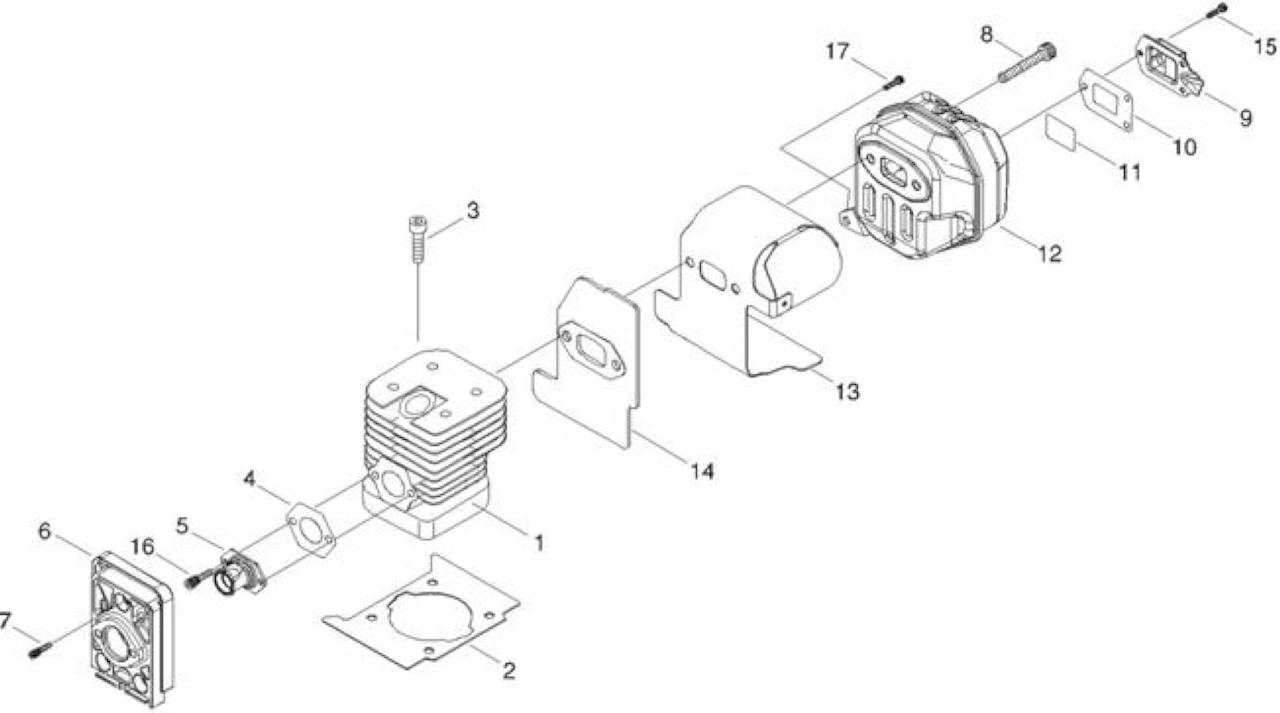

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA130002070	CILINDRO X SRM420ES/L/SDKT410TS	1
2	ECRV100000760	GUARNIZIONE CILINDRO	1
3	ECRV805000210	BULLONE TORX 5X20	4
4	ECRV103001620	GUARNIZIONE ISOL-CARBURATORE	1
5	ECRA202000250	*VEDI ECRA202000251 *	1
6	ECRA200000990	ISOLATORE	1
7	ECRV835000030	BULLONE TORX 5	3
8	ECRV806000050	BULLONE TORX 6	2
9	ECRA313001910	GUIDA SCARICO	1
10	ECRV104002040	GUARNIZIONE SCARICO	1
11	ECR14586240630	RETINA MARMITTA	1
12	ECRA300001700	MARMITTA	1
13	ECRV104002020	GUARNIZIONE SCARICO	1
14	ECRV104002030	GUARNIZIONE SCARICO	1
15	ECRV804000030	BULLONE 4X8	3
16	ECRV835000010		2
17	ECRV805000250	BULLONE TORX 5	1

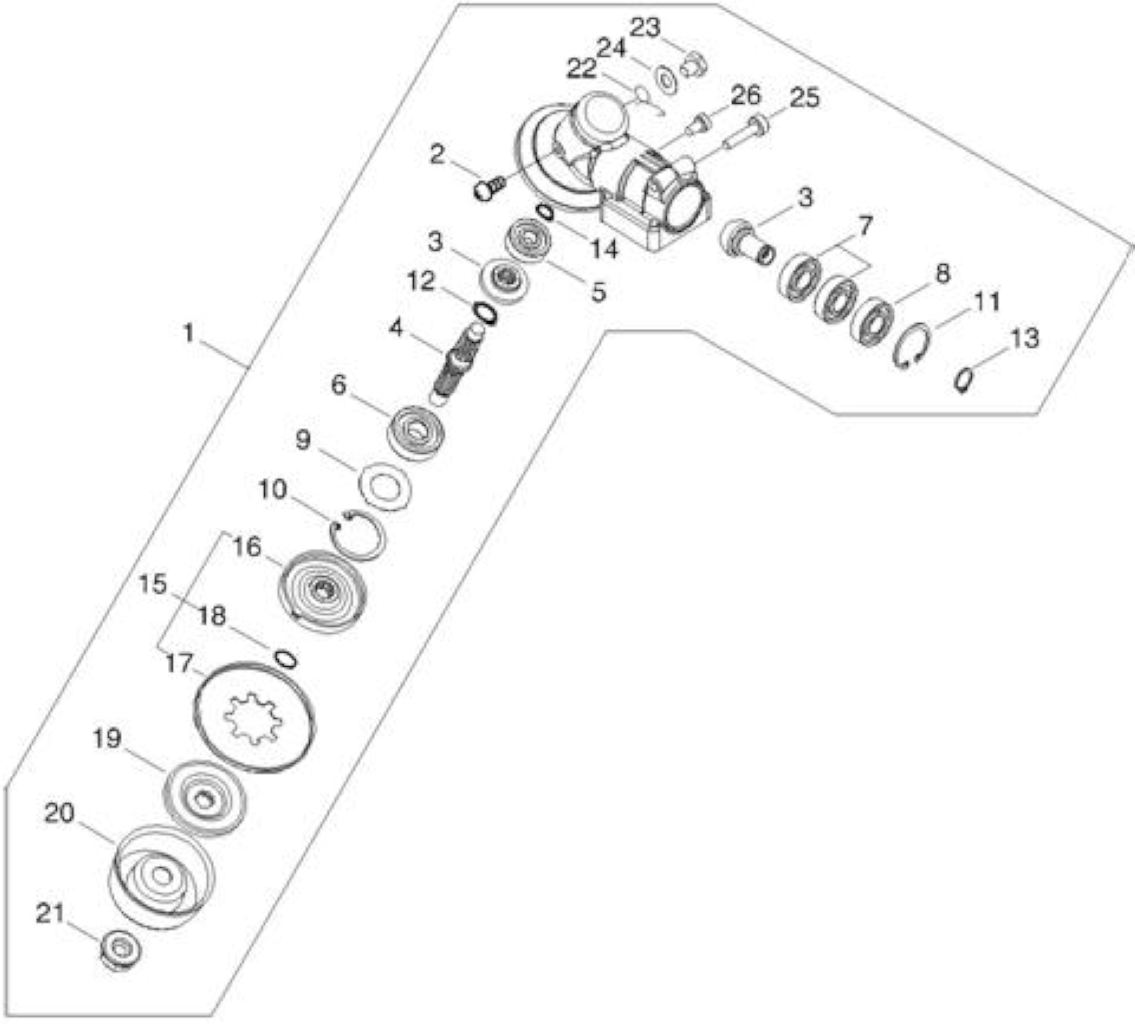

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021043970	TESTINA COMPLETA HIGH TORQUE 28	1
2	ECR90022004006	VITE SR 4X06	1
3	ECRV000000190	COPPIA CONICA COMPLETA	1
4	ECRC534000940	ALBERINO COPPIA CONICA	1
5	ECR90081000629	CUSCINETTO BB 629	1
6	ECR90081206302	CUSCINETTO	1
7	ECR90080006001	CUSCINETTO BB6001	2
8	ECR90080306001	CUSCINETTO BB6001	1
9	ECRV313000090	RONDELLA, 10	1
10	ECR90070200042	ANELLO	1
11	ECR90070200028	FERMO CR28	1
12	ECR90070600012	FERMO WR12	1
13	ECR90070100012	FERMO CS12	1
14	ECR90070100009	CIRCLIP 9	1
15	ECRC535000920	PIASTRINA PORTADISCO COMPLETA	1
16	ECRC535000930		1
17	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
18	ECR90072000012	ANELLO GOMMA P-12	1
19	ECR61031452130	PIASTRA FERMA DISCO	1
20	ECR69922956830	SOTTOCOPPA FISSA	1
21	ECR61032052130	DADO TESTINA	1
22	ECRV452001310	MOLLA	1
23	ECR61043450031	TAPPO TESTINA	1
24	ECR90060350008	RONDELLA	1
25	ECRV806000100	BULLONE	1
26	ECRV805000130	BULLONE, TORX 5	1

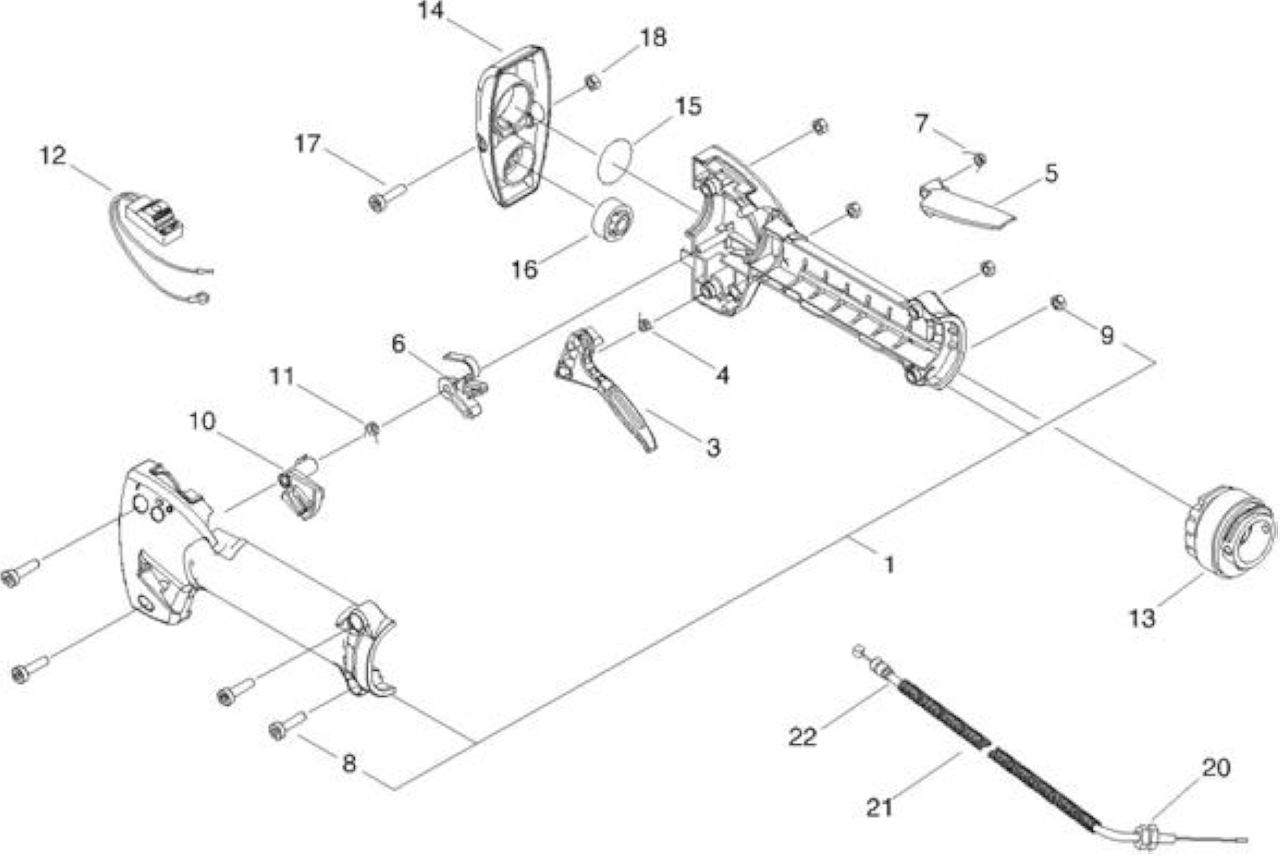

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021043000	IMPUGNATURA ACC.RE	1
8	ECRV805000160	BULLONE TORX 5	4
9	ECR90050000005	DADO N05	4
3	ECRC450000110	GRILLETTO ACCELERATORE *T.I.03-128	1
4	ECRV452000200	MOLLA DI RITORNO *T.I.05-268	1
5	ECR17809052632	LEVA BLOCCA ACCELERATORE	1
6	ECRC461000000	FERMO ACCELERATORE *T.I.03-128	1
7	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
10	ECRC461000010	FERMO ACCELERATORE *T.I.03-128	1
11	ECRV452000120	MOLLA DI RITORNO	1
12	ECRA440002240	INTERRUTTORE COMPLETO	1
13	ECRV420001061	SET AMMORTIZZATORI *T.I.05-268	1
14	ECRC423000340	SUPPORTO IMPUGNATURA	1
15	ECR90072000029	ANELLO GOMMA P-29	1
16	ECRV420001720	AMMORTIZZATORE	1
17	ECRV805000070	BULLONE TORX 5	1
18	ECR90050000005	DADO N05	1
20	ECR90050200006	DADO 3N06	2
21	ECR17812740630	TUBETTO 10X11X205L	1
22	ECRV430004230	CAVO ACCELERATORE	1

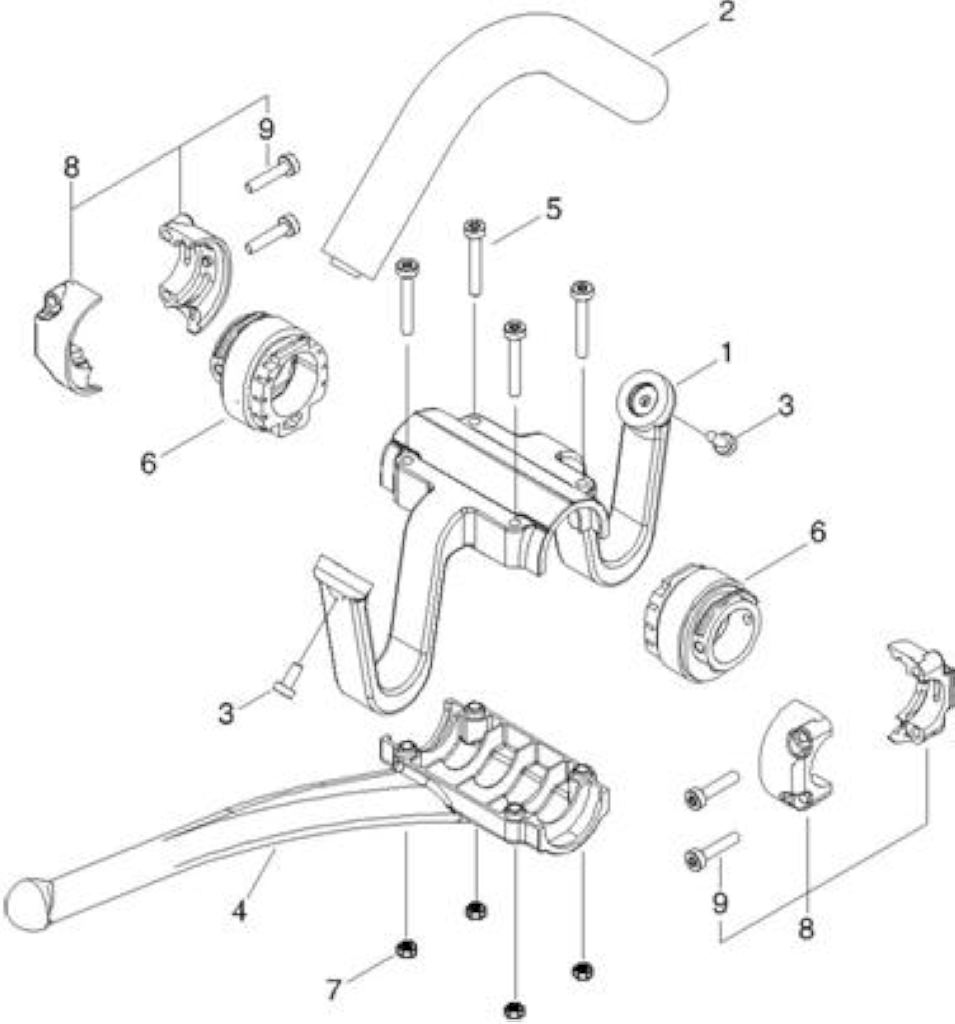

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC405000270	SUPPORTO IMPUGNATURA	1
2	ECR35120507131	IMPUGNATURA SINISTRA	1
3	ECRV805000140	BULLONE TORX 5	2
4	ECRC405000160	SUPPORTO IMPUGNATURA	1
5	ECRV805000060	BOLT, TORX 5	4
6	ECRV420001061	SET AMMORTIZZATORI *T.I.05-268	2
7	ECR90050000005	DADO N05	4
8	ECRP021012640	SET FISSAGGIO IMPUGNATURA	2
9	ECRV805000170	BULLONE TORX 5 -SILVER-	4

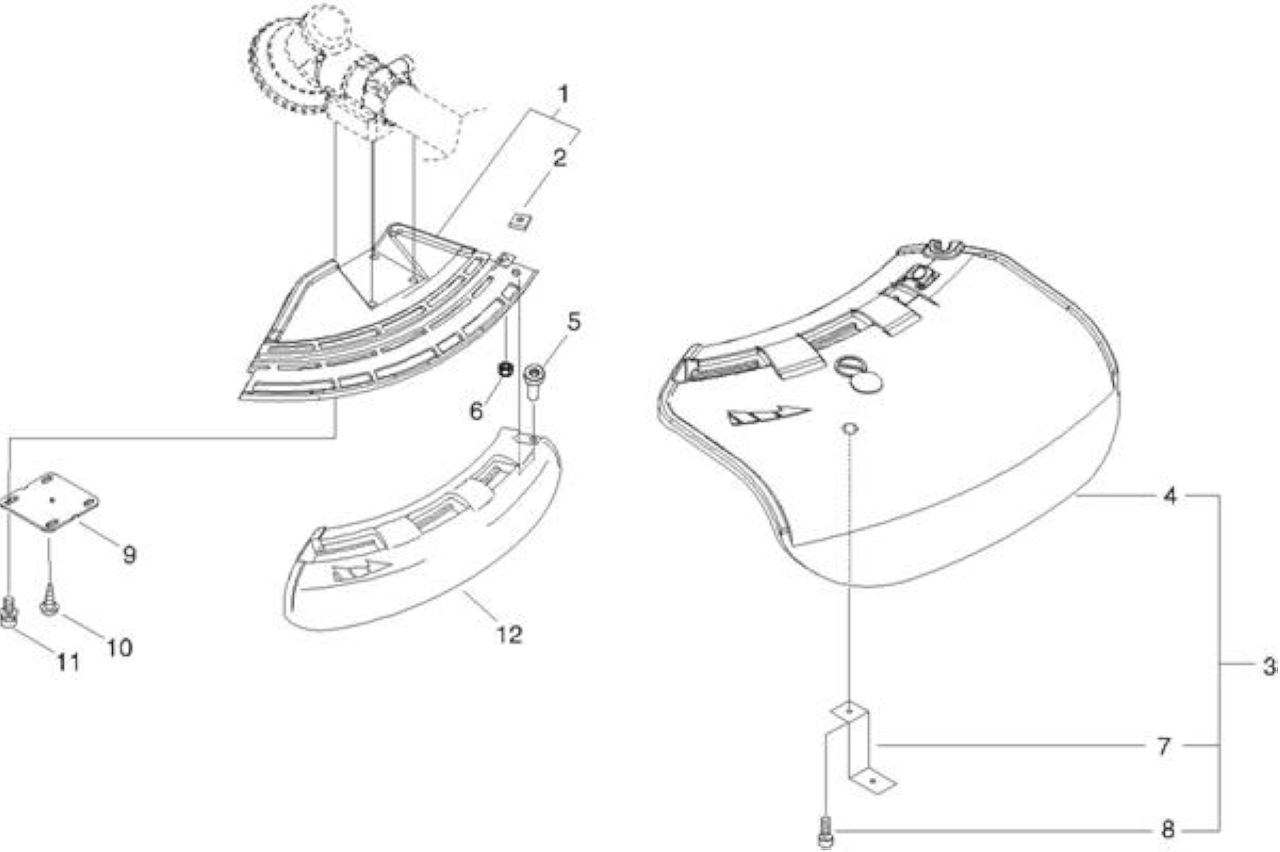

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC550000511	SUPPORTO SALVAGAMBE (ARANCIO)	1
2	ECR90056500005	DADO N.5	1
3	ECRP021043980	*VEDI ECRP021043981 *	1
4	ECRC550000650		1
7	ECRC554000000	*VEDI ECRC554000001 *	1
8	ECRV805000150	BULLONE TORX 5	1
5	ECRV805000170	BULLONE TORX 5 -SILVER-	1
6	ECR90056200005	*VEDI ECR90056000005 *	1
9	ECRC552000200	PIASTRINA	1
10	ECR9131604010	VITE	1
11	ECRV805000260	BOLT, TORX 5	4
12	ECRC550000541	PROTEZIONE SALVAGAMBE (NERO)	1

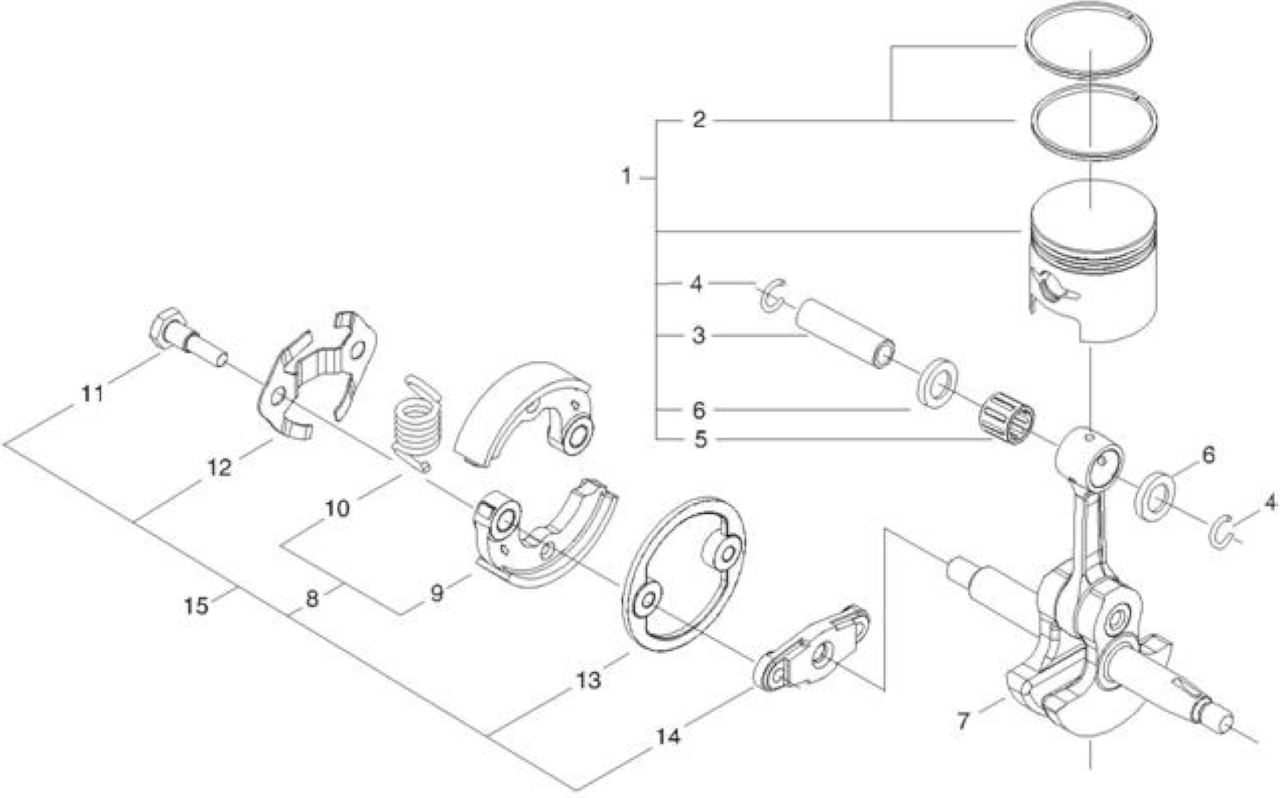

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021041390	KIT PISTONE X SRM420ES/L/SDKT410TS	1
2	ECRA101000160	FASCIA ELASTICA	2
3	ECRV608000000	SPINOTTO PISTONE	1
4	ECRV580000010	FERMO SPINOTTO	2
5	ECR10001219830	CUSCINETTO DI BIELLA	1
6	ECR10001417330	DISTANZIALE SPINOTTO	2
7	ECRA011001230	ALBERO MOTORE	1
15	ECRP021041140	FRIZIONE COMPLETA	1
8	ECRP021041130	FRIZIONE C/MOLLA	1
9	ECRA553000170	MASSA FRIZIONE	2
10	ECRA566000230	MOLLA FRIZIONE	1
11	ECRA557000190	BULLONE FRIZIONE	2
12	ECRV453000230	MOLLA PIATTA	1
13	ECRV376001980	SPESSORE	1
14	ECRA552000390	CENTRO FRIZIONE	1

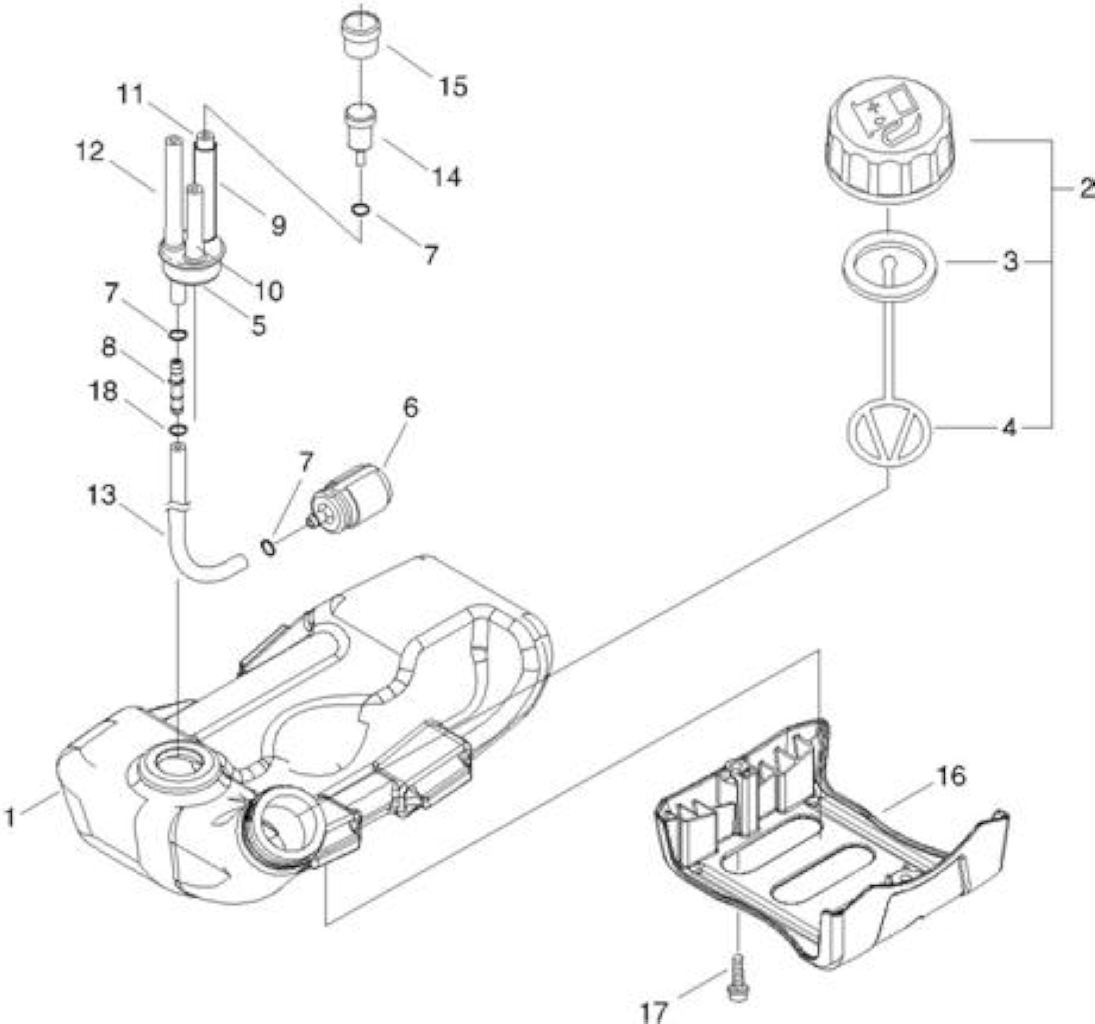

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350002020	*VEDI ECRA350002021 *	1
2	ECRP021012210	*VEDI ECRP021012211 *	1
3	ECR13101655830	*VEDI ECRV107000190 *	1
4	ECRA365000060	MISCELATORE	1
5	ECR13211555930	*VEDI ECR13211555931 *	1
6	ECRA369000001	FILTRO MISCELA	1
7	ECRV490001240	CLIP	3
8	ECRV186000510	RACCORDO TUBO MISCELA	1
9	ECRV475007610	TUBETTO	1
10	ECRV471003950	TUBETTO	1
11	ECR13011016430	PIPE, IMPULSE	1
12	ECRV471002310	* VEDI ECRV471002311 *	1
13	ECRV470000840	*VEDI ECRV470000841 *	1
14	ECR13130056431	VALVOLA SFIATO	1
15	ECR13132840630	VALVOLA ASPIRAZIONE	1
16	ECRA175000330	*VEDI ECRA175000331 *	1
17	ECRV835000000	BOLT, TORX 5	2
18	ECR13011100530	FERMO	1

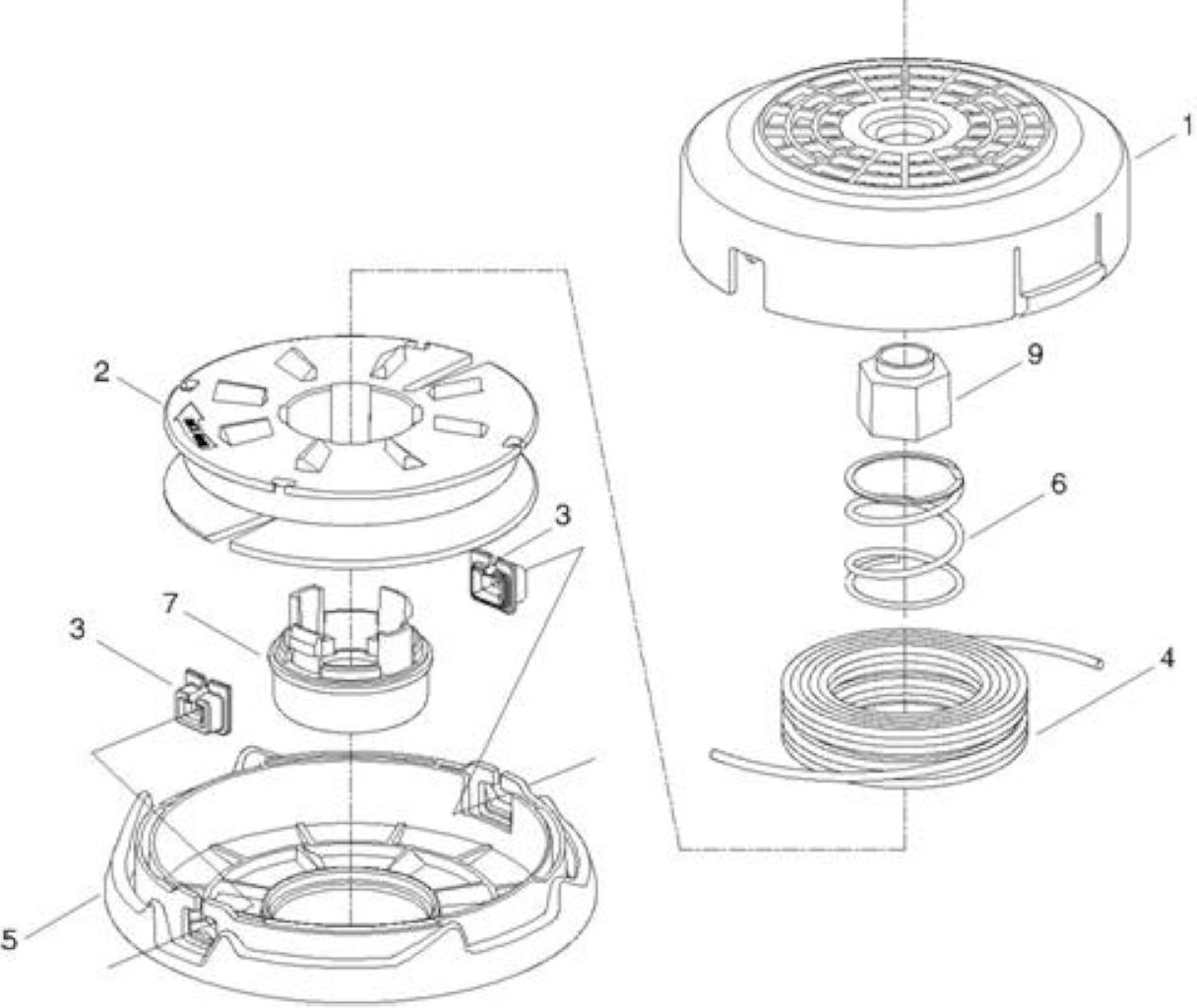

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP022024670	COPERCHIO TESTINA	1
2	ECRP022024660	BOBINA PORTAFILO	1
3	ECRP022000710	BOCCOLA FILO NYLON	2
4	ECRP022035370		1
5	ECRP022024640	COPERCHIO INFERIORE	1
6	ECRP022035500	MOLLA TESTINA	1
7	ECRP022024620	POMELLO	1
9	ECRP022023180	DADO	1

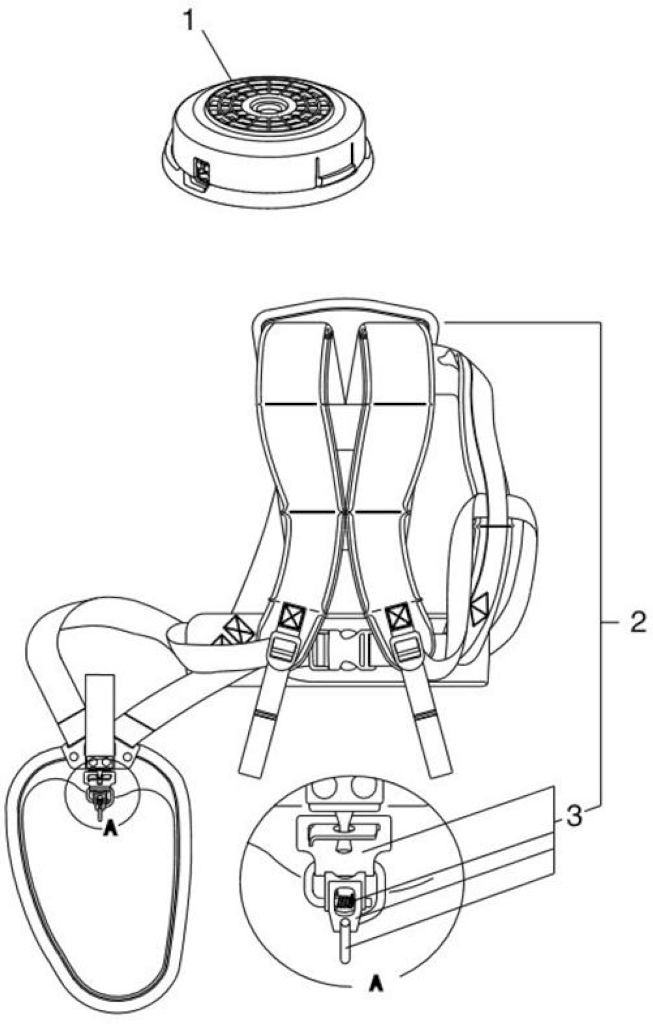

Rif. Articolo Descrizione Q.tà Nota

3 ECRP021041300 *VEDI ECRP021042910 * 1
