Asta Avviamento Bobina, Volano Carburatore

Informazioni tecniche
CILINDRATA	41,5
POTENZA	1,8 (2,4)
PESO	8,5
SERBATOIO MIX	800
LUNGHEZZA MASSIMA	1840

Carter motore, Campana frizione Cilindro, Marmitta

Coppia conica Filtro aria

Impugn. U matr. 37010910 e precedenti Impugn. U matr. 37010911 e successive Impugnatura accel. matr. 37010910 e precedenti Impugnatura accel. matr. 37010911 e successive Parasassi

Pistone , Frizione Serbatoio

Supporto tubolare U Zaino

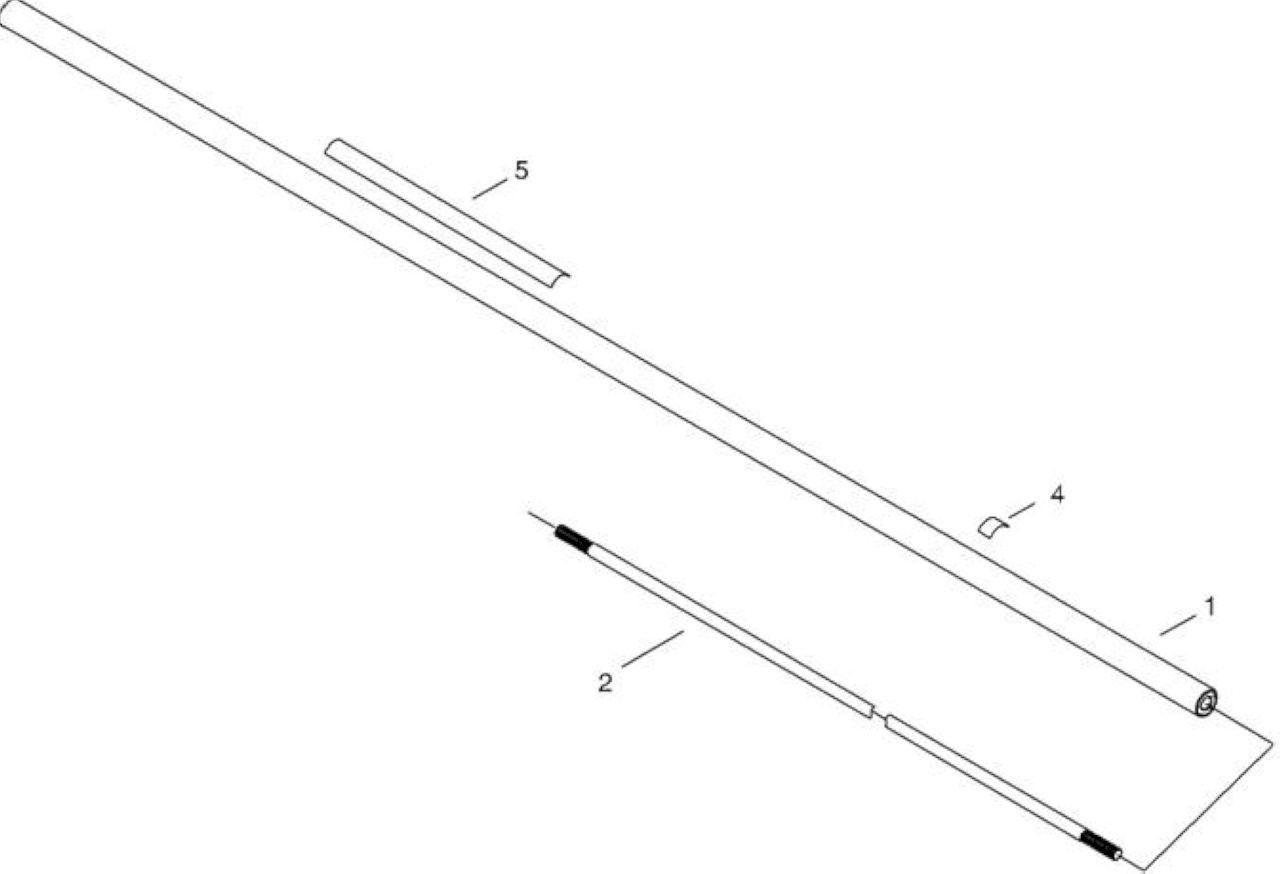

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC050002440	TUBO TRASMISSIONE	1
2	ECR61001149931	ASTA TRASMISSIONE	1
5	ECR89061743130	ETICHETTA	1

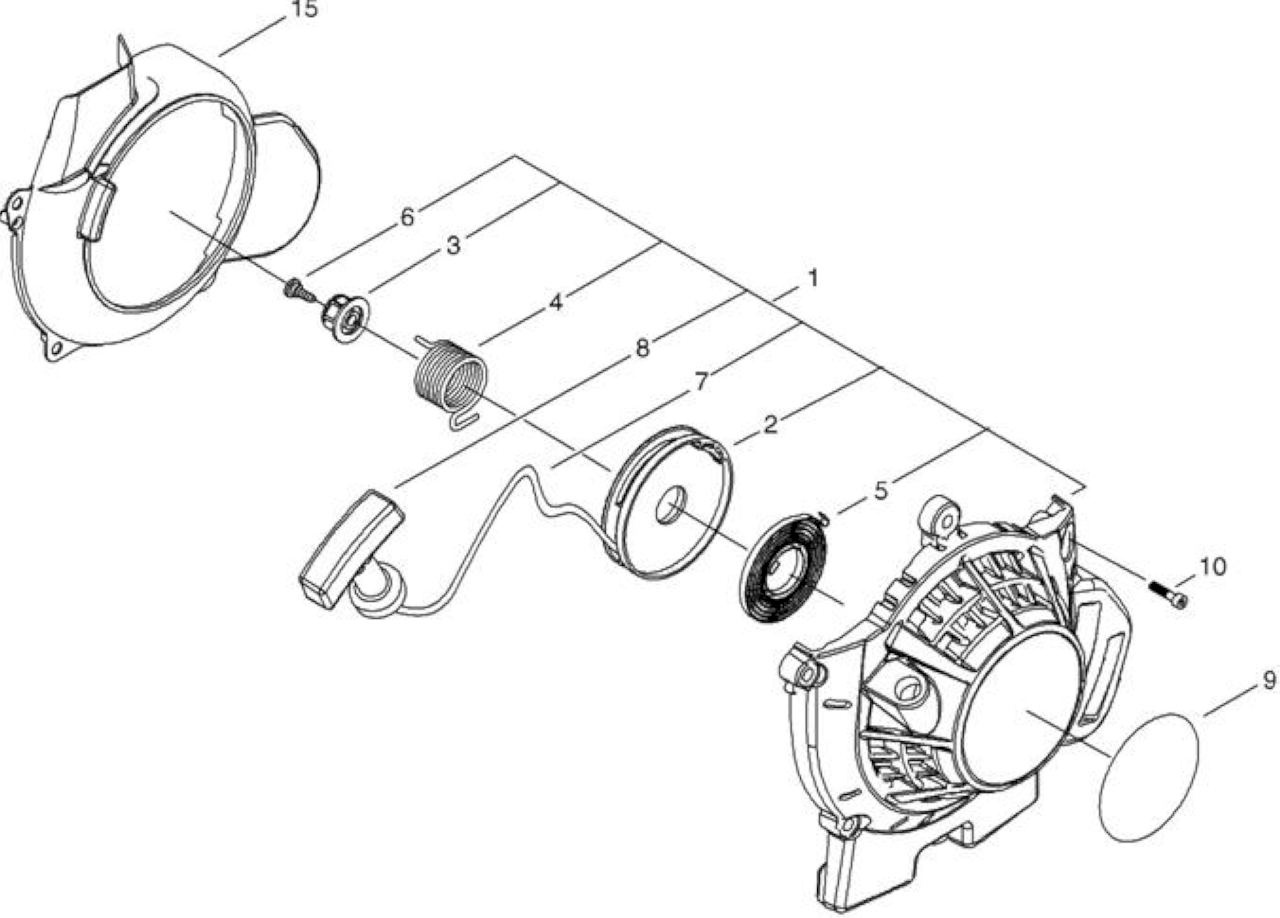

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051002630	AVVIAMENTO COMPLETO X SRM420ES/L	1
2	ECRP022023140	PULEGGIA AVVIAMENTO	1
3	ECRP022033830	INNESTO AVVIAMENTO	1
4	ECRP022023120	MOLLA	1
5	ECRP022004680	MOLLA AVVIAMENTO	1
6	ECRP022023110	VITE	1
7	ECRP022023100	ROPE, STARTER	1
9	ECRX502000900		1
10	ECRV835000030	BULLONE TORX 5	4
15	ECRA172002240	CARTER VENTOLA	1

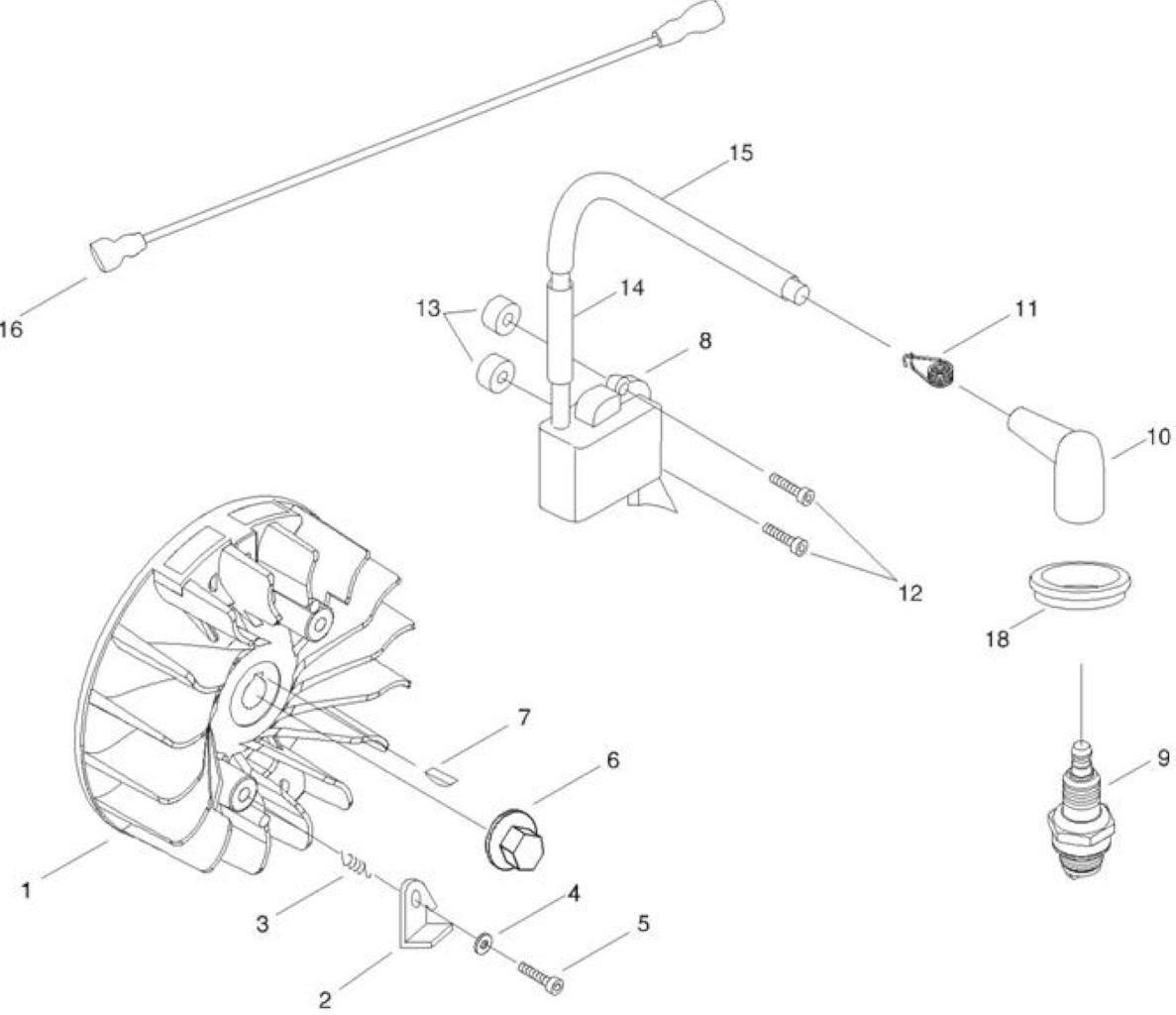

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409001210	*VEDI ECRP200001380 *	1
2	ECRA514000280	GANCIO AVVIAMENTO	2
3	ECRV452001470	*VEDI ECRV452001471 *	2
4	ECR17724704630	SPESSORE	2
5	ECRV805000140	BULLONE TORX 5	2
6	ECR9210508000	DADO	1
7	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
8	ECRA411001370	*VEDI ECRA411001371 *	1
10	ECRA427000060	CAPPUCCIO CANDELA	1
11	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
12	ECRV805000150	BULLONE TORX 5	2
13	ECRV353000630	COLLARINO 5	2
14	ECRV475007540	TUBETTO	1
15	ECRV475007550	TUBETTO	1
16	ECRV485002331	CAVO MASSA	1
18	ECRA429000090	COPERTURA CAPPUCCIO	1

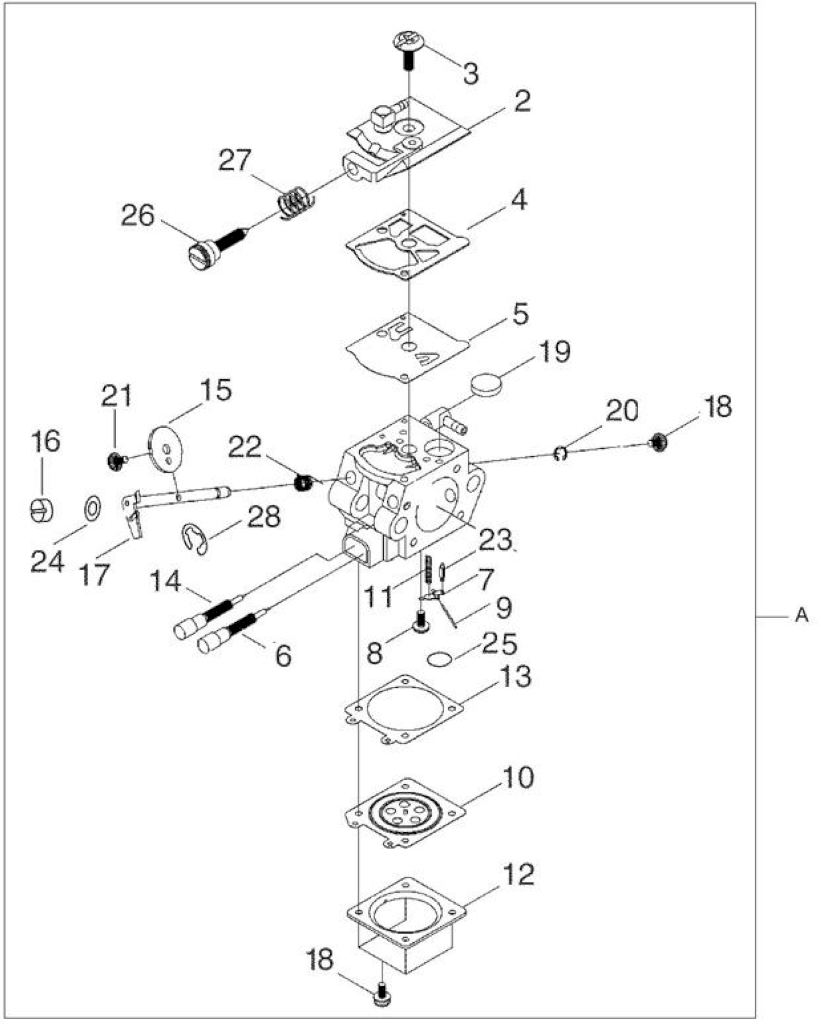

Rif. Articolo Descrizione Q.tà Nota

A ECRA021003840 CARBURATORE COMPL.WT-1046 1
2	ECRP003003930	COPERCHIO POMPANTE	1
3	ECR12311003930	VITI COPRI POMPANTE	1
4	ECR12312515030	GUARNIZIONE MEMBRANA	1
5	ECRP003001930	VEDI * P003006270*	1
6	ECRP003002270	SPILLO	1
7	ECR12312303930	BILANCIERE	1
8	ECR12313903930	VITE BILANCIERE	1
9	ECR12313803930	SPINOTTO	1
10	ECRP003001850	MEMBRANA CON DISCO	1
11	ECR12312203660	MOLLA BILANCIERE	1
12	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
13	ECR12314003930	GUARNIZIONE MEMBRANA	1
14	ECRP003004460	VITE REGOLAZIONE	1
15	ECR12311605960	FARFALLA ACCELERATORE	1
16	ECR12317226030	VITE	1
17	ECRP003005020	ALBERINO ACCELERATORE	1
18	ECR12313002960	VITE COPERCHIO MEMBRANA	5
19	ECR12312610631	FILTRO CARBURATORE	1
20	ECR12312703930	FERMO	1
21	ECRP003002380	SCREW	1
22	ECR12311347530	MOLLA DI RITORNO	1
23	ECR12313719830	SPILLO CARBURATORE	1
24	ECR12314954230	RONDELLA	1
25	ECR12314610631	PASTIGLIA CARBURATORE	1
26	ECR12313404260	VITE REGISTRO MINIMO	1
27	ECR12313304260	MOLLA REGISTRO MINIMO	1
28	ECR12312710630	FERMO	1

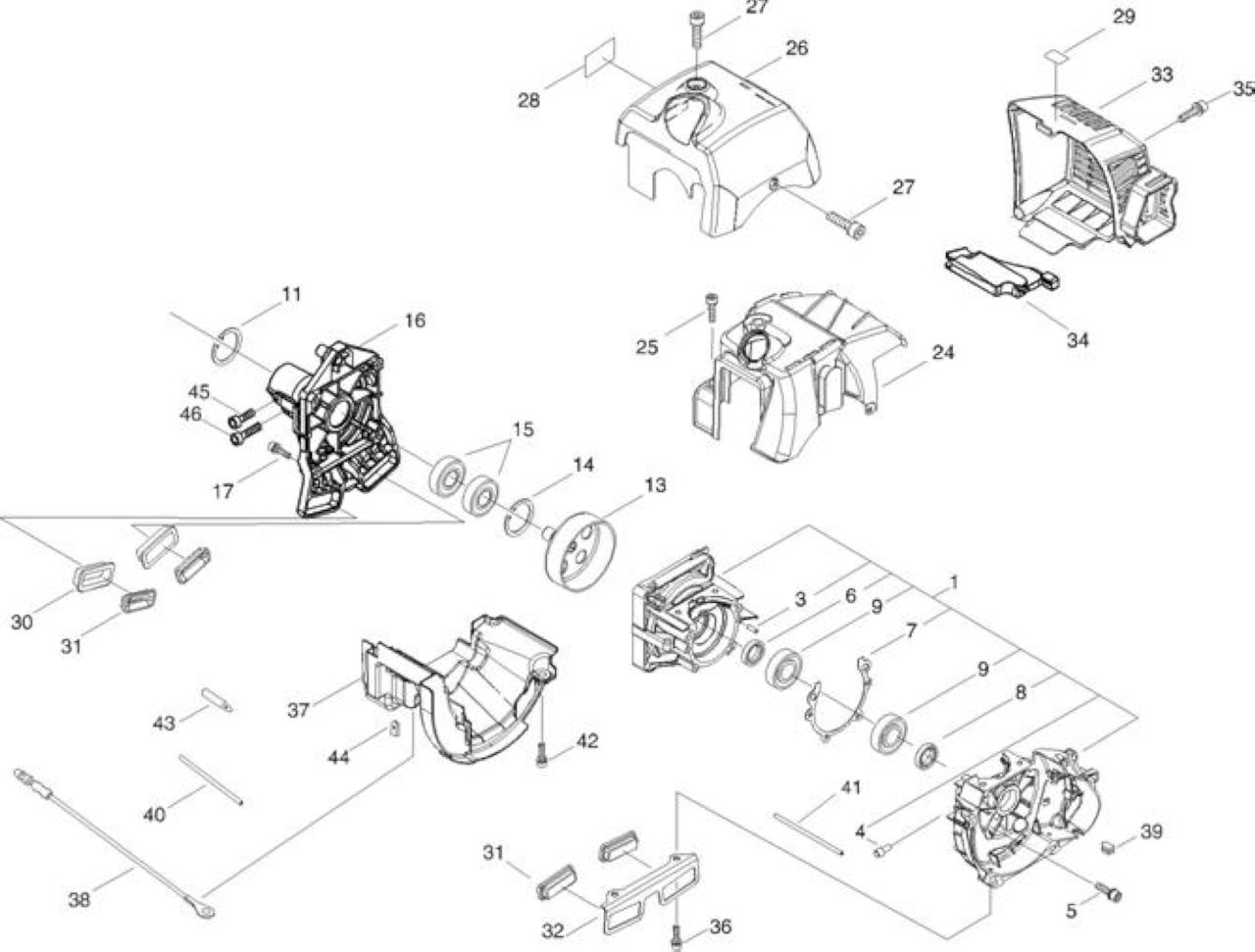

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021041380	CARTER MOTORE COMPL.	1
3	ECR10021503930	*VEDI ECR90033040080 *	4
4	ECR13011312330	COLLETTORE	1
6	ECRV505000020	PARAOLIO	1
7	ECRV102000250	GUARNIZIONE CARTER MOTORE	1
8	ECR10021305530	PARAOLIO	1
9	ECR90088836201	*VEDI ECR9403536201 *	2
5	ECRV805000290	BULLONE TORX 5	4
11	ECR90070100012	FERMO CS12	1
13	ECRA556001540	CAMPANA FRIZIONE	1
14	ECR90070200028	FERMO CR28	1
15	ECR9401846001	CUSCINETTO	2
16	ECRA570000290	* VEDI ECRA570000291 *	1
17	ECRV805000170	BULLONE TORX 5 -SILVER-	4
24	ECRA160002620	COPERCHIO CILINDRO	1
25	ECRV835000000	BOLT, TORX 5	1
26	ECRA160002630	*VEDI ECRA160002631 *	1
27	ECRV835000000	BOLT, TORX 5	2
28	ECRX547002290	ETICHETTA	1
29	ECRX505002310	ETICHETTA	1
30	ECRV423000090	SUPPORTO AMMORTIZZATORE	2
31	ECR13192061830	AMMORTIZZATORE SERBATOIO	4
32	ECRA393000300	SUPPORTO SERBATOIO MISCELA	1
33	ECRA320000970	COPERCHIO MARMITTA -ARANCIO- *T.I.17-616	1
34	ECRV541000540	TENUTA	1
35	ECRV805000260	BOLT, TORX 5	2
36	ECRV805000150	BULLONE TORX 5	2
37	ECRA209000740	PIASTRA ISOLATORE	1
38	ECRV485002570		1
39	ECR15611407320	GUIDA IN GOMMA	1
40	ECRV475007610	TUBETTO	1
41	ECRV471004040	*VEDI ECRV471004041 *	1
42	ECRV835000000	BOLT, TORX 5	2
43	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
44	ECR15611004920	GUIDA IN GOMMA	1
45	ECRV805000130	BULLONE, TORX 5	1
46	ECRV805000160	BULLONE TORX 5	1

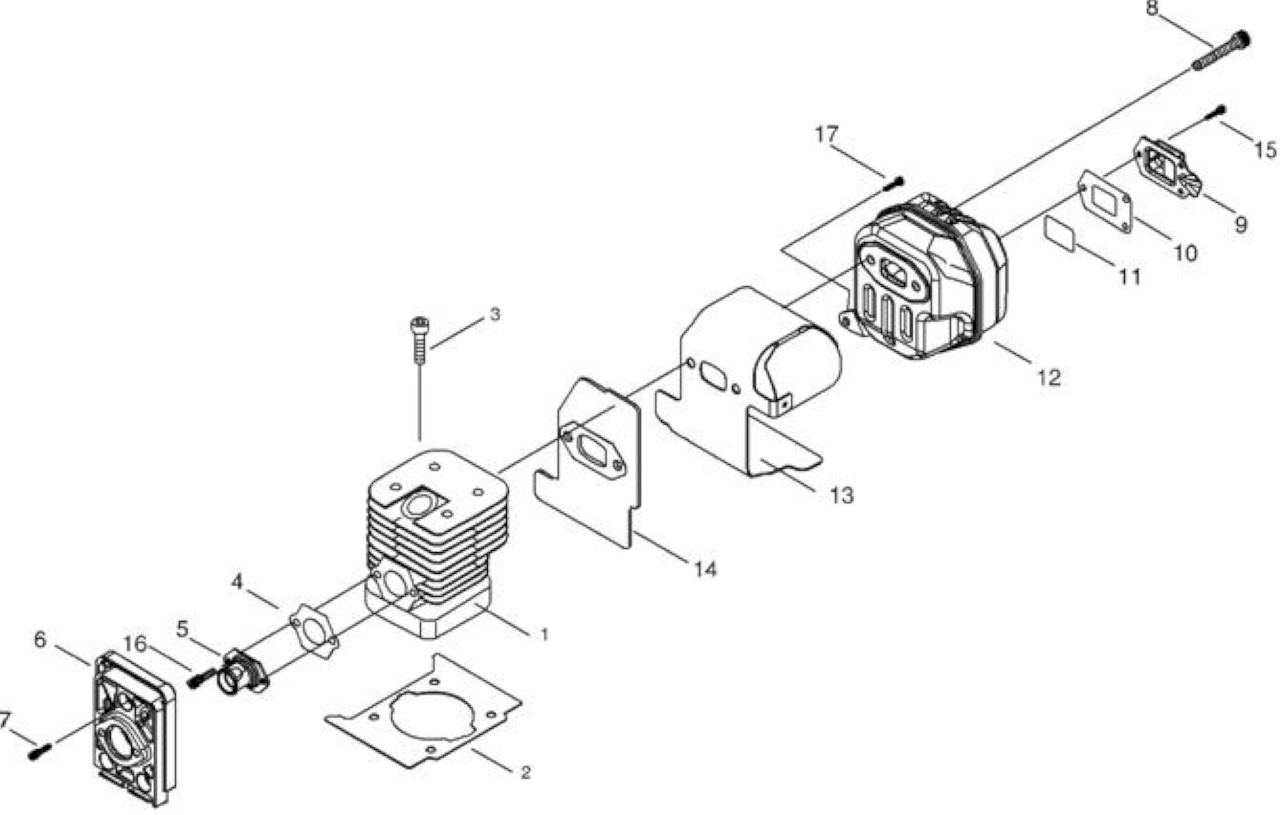

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA130002070	CILINDRO X SRM420ES/L/SDKT410TS	1
2	ECRV100000760	GUARNIZIONE CILINDRO	1
3	ECRV805000210	BULLONE TORX 5X20	4
4	ECRV103001620	GUARNIZIONE ISOL-CARBURATORE	1
5	ECRA202000250	*VEDI ECRA202000251 *	1
6	ECRA200000990	ISOLATORE	1
7	ECRV835000030	BULLONE TORX 5	3
8	ECRV806000050	BULLONE TORX 6	2
9	ECRA313001910	GUIDA SCARICO	1
10	ECRV104002040	GUARNIZIONE SCARICO	1
11	ECR14586240630	RETINA MARMITTA	1
12	ECRA300001700	MARMITTA	1
13	ECRV104002020	GUARNIZIONE SCARICO	1
14	ECRV104002030	GUARNIZIONE SCARICO	1
15	ECRV804000080	*VEDI ECRV8040000030 *	3
16	ECRV835000010		2
17	ECRV805000250	BULLONE TORX 5	1

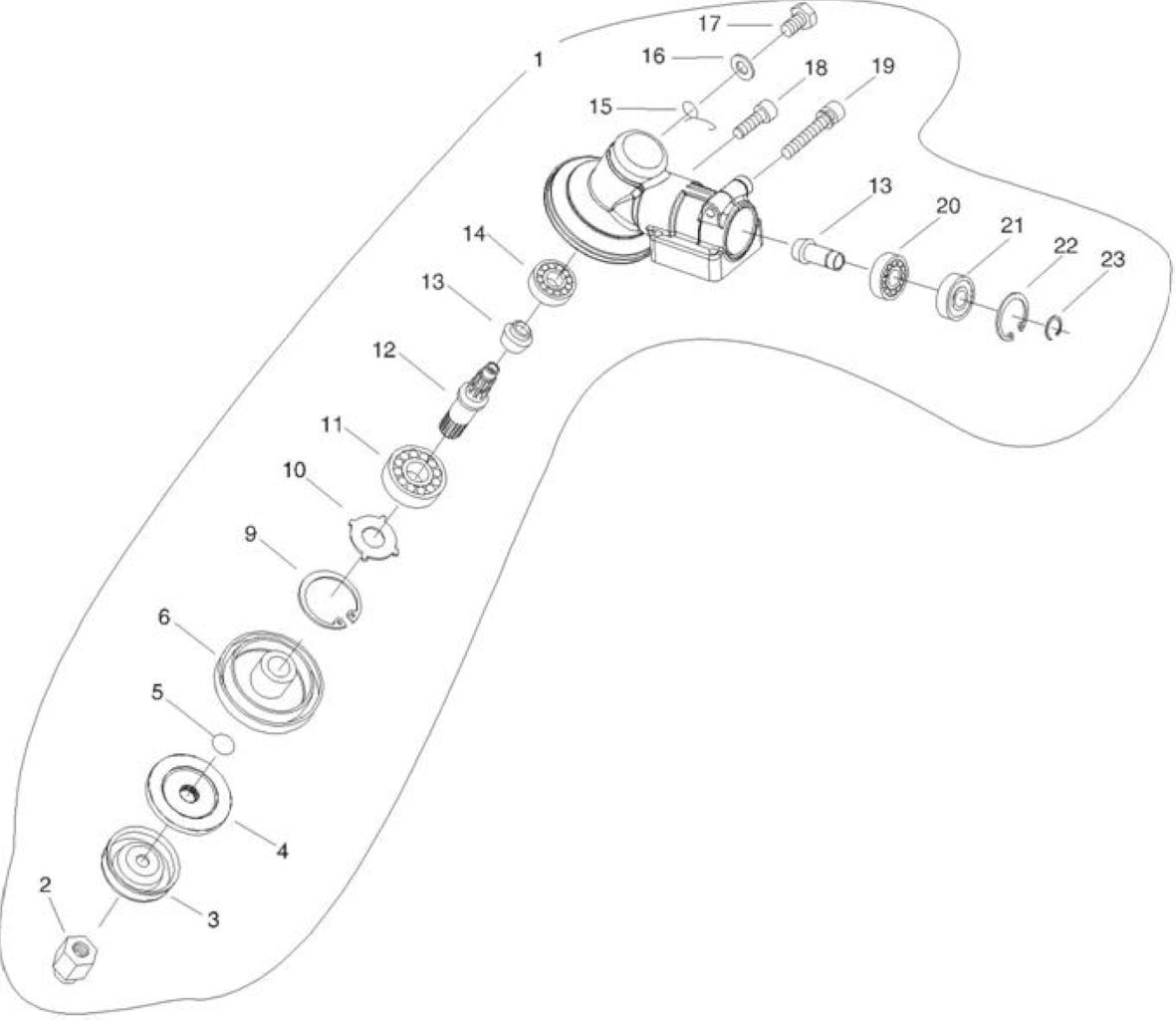

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021041340	*VEDI ECRP021012593 *	1
2	ECR61032052130	DADO TESTINA	1
3	ECR69922956830	SOTTOCOPPA FISSA	1
4	ECR61031452130	PIASTRA FERMA DISCO	1
5	ECR90072000012	ANELLO GOMMA P-12	1
6	ECR61031352932	*VEDI ECRP050010710 *	1
9	ECR90070200032	FERMO CR32	1
10	ECR61044456830	RONDELLA COPPIA CONICA	1
11	ECR90081206201	CUSCINETTO BB6201	1
12	ECR61031056931	*VEDI ECR61031056932 *	1
13	ECR61030056930	COPPIA CONICA	1
14	ECR90081000629	CUSCINETTO BB 629	1
15	ECRV452001310	MOLLA	1
16	ECR90060350008	RONDELLA	1
17	ECR61043450031	TAPPO TESTINA	1
18	ECRV805000130	BULLONE, TORX 5	1
19	ECRV806000100	BULLONE	1
20	ECR90080006001	CUSCINETTO BB6001	1
21	ECR90080306001	CUSCINETTO BB6001	1
22	ECR90070200028	FERMO CR28	1
23	ECR90070100012	FERMO CS12	1

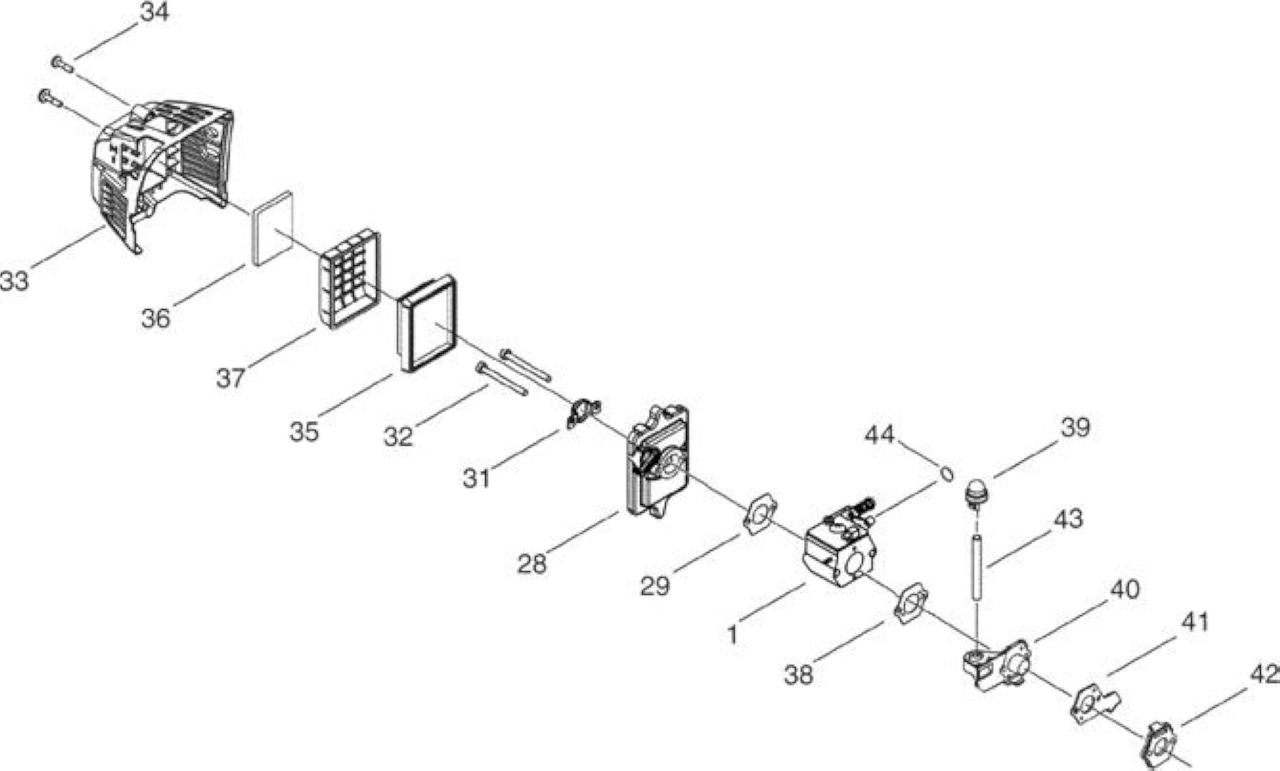

Rif.	Articolo	Descrizione Q.tà	Nota
1	ECRA021003840	CARBURATORE COMPL.WT-1046 1
28	ECRP021041410	CORPO FILTRO ARIA 1
29	ECRV103001600	*VEDI ECRV103000471 * 1
31	ECRA244000290	PIASTRINA 1
32	ECRV805000100	BOLT, TORX 5 2
33	ECRA232001620	COPERCHIO FILTRO ARIA 1 -ARANCIO- *T.I.17-616
34	ECRV253000100	SCREW,5 2
35	ECRA226001730	*VEDI ECRA226000361 * 1
36	ECRA226001740	PRE-FILTRO 1
37	ECRA227000040	PIASTRA 1
38	ECRV103001610	GUARNIZIONE 1 ISOL-CARBURATORE
39	ECR12318139130	PRIMER - ARANCIONE 1 -
40	ECRA209000730	PIASTRA ISOLATORE 1
41	ECRC487000410	SUPPORTO CAVO 1
42	ECRA209000720	PIASTRA ISOLATORE 1
43	ECRV471004050	1
44	ECRV490000440	CLIP 1

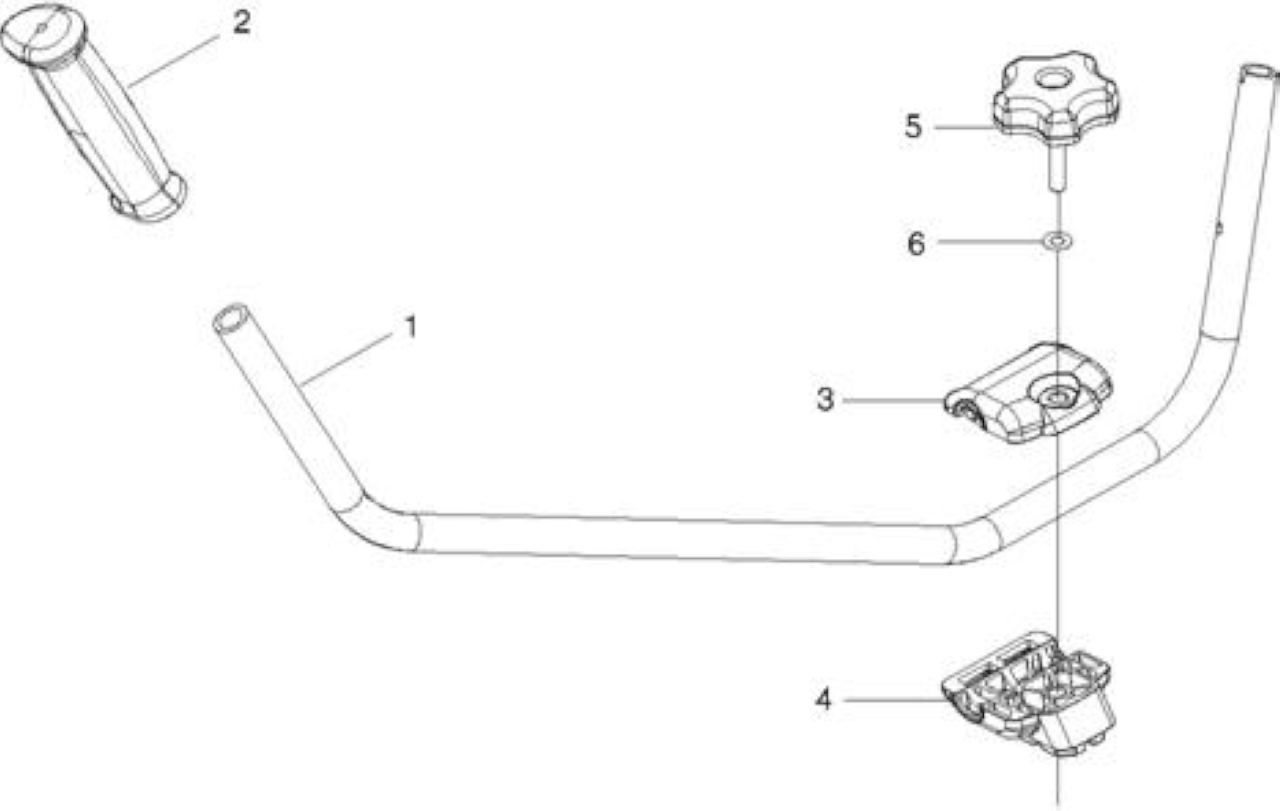

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC400001320	IMPUGNATURA ANTERIORE *T.I.15-574	1
2	ECRC403000031	IMPUGNATURA IN GOMMA *T.I.15-574	1
3	ECRC423000910	SUPPORTO IMP. SUPERIORE *T.I.15-574	1
4	ECRC423000920	SUPPORTO IMP. INFERIORE *T.I.15-574	1
5	ECRV299000110	POMELLO	1
6	ECR17504903920	RONDELLA FRIZIONE *T.I.09-423	1

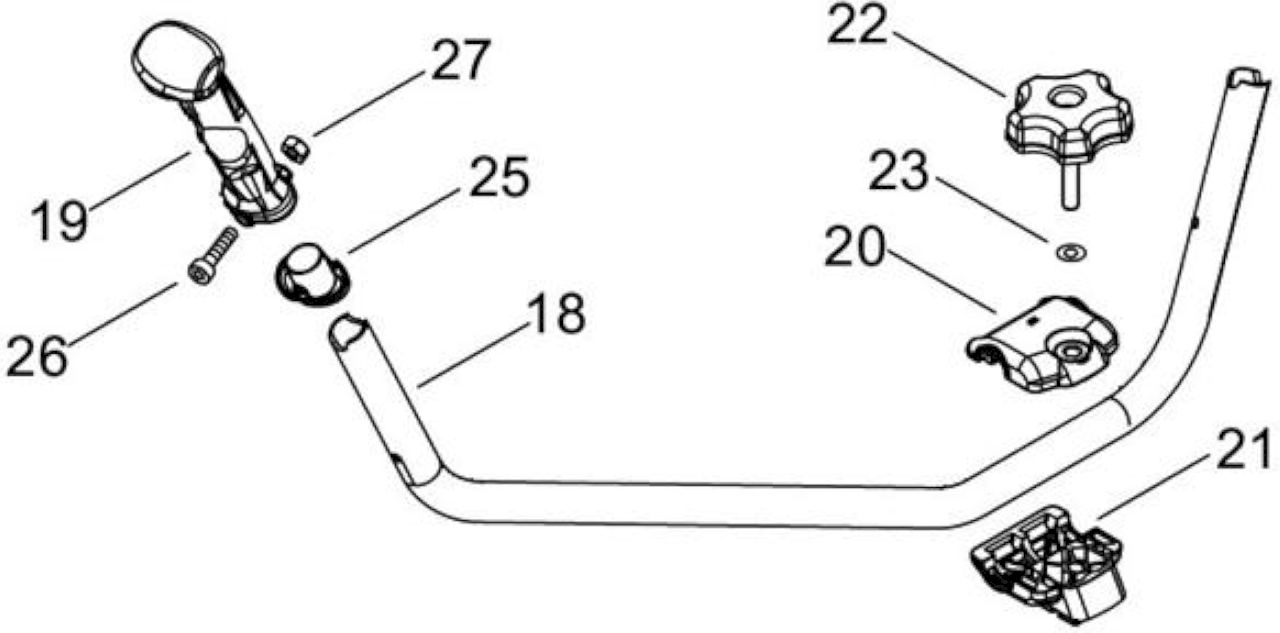

Rif.	Articolo	Descrizione	Q.tà	Nota
18	ECRC400001440	*VEDI ECRC400001441 *	1	DIAMETRO 22MM
19	ECRC403000810	IMPUGNATURA IN GOMMA *T.I.15-574	1
20	ECRC423000960	*VEDI ECRP100006150 *	1
21	ECRC423000970	FERMO IMPUGNATURA *P100006150	1
22	ECRV299000110	POMELLO	1
23	ECR17504903920	RONDELLA FRIZIONE *T.I.09-423	1
25	ECRC441000000	SUPPORTO	1
26	ECRV805000070	BULLONE TORX 5	1
27	ECR90056250005	*VEDI ECR90056000005 *

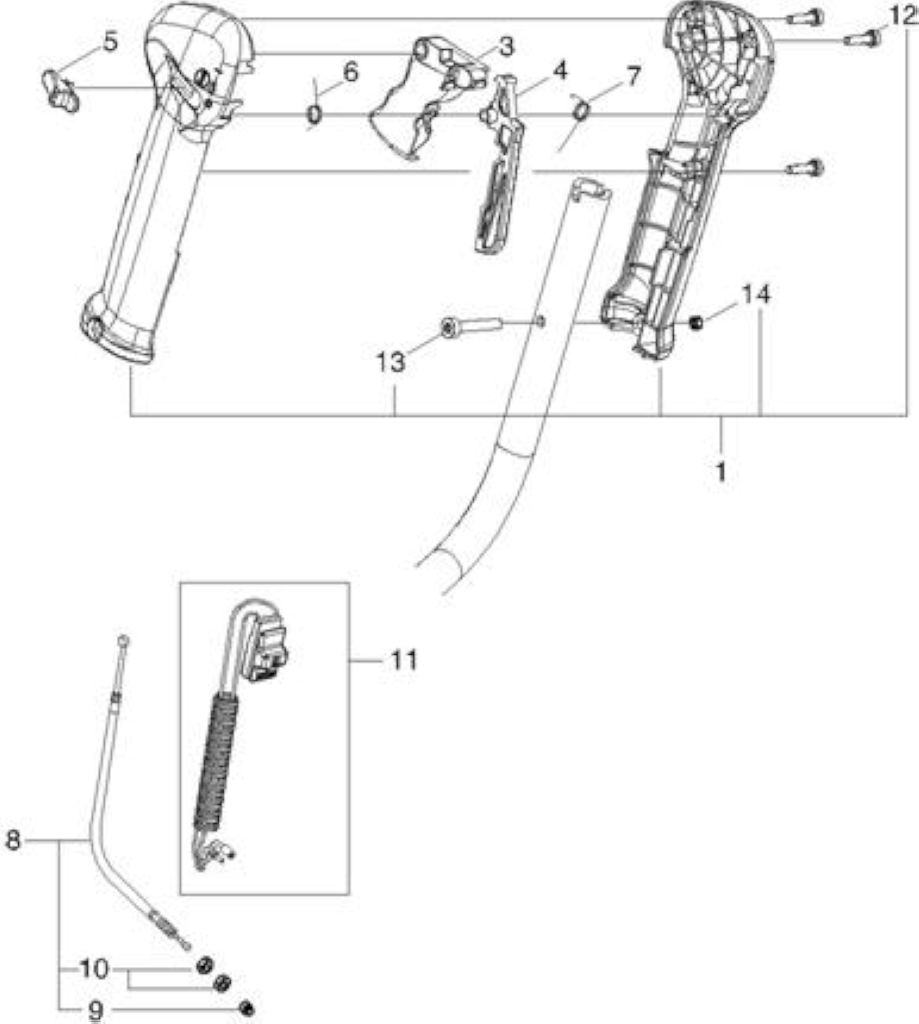

Rif.	Articolo	Descrizione Q.tà Nota
1	ECRP021016210	SET IMPUGNATURA DX 1 *T.I.15-574
12	ECRV804000010	BULLONE TORX 4 3
13	ECRV805000050	BULLONE, TORX 5 1
14	ECR90050000005	DADO N05 1
3	ECRC450000270	GRILLETTO ACCELERATORE 1 *T.I.15-574
4	ECRC460000111	FERMO ACCELERATORE 1 *T.I.15-574
5	ECRC463000020	POMELLO *T.I.15-574 1
6	ECRV452000360	MOLLA FERMO ACCELERATORE*T.I.15-574	1
7	ECRV452000350	MOLLA FERMO ACCELERATORE*T.I.15-574	1
8	ECRV430004241	CAVO ACCELERATORE *T.I.15-574	1
9	ECRV494000080	TAPPO	1
10	ECR90050200006	DADO 3N06	2
11	ECRP021041470	*VEDI ECRP021041471 *	1

A 37012960

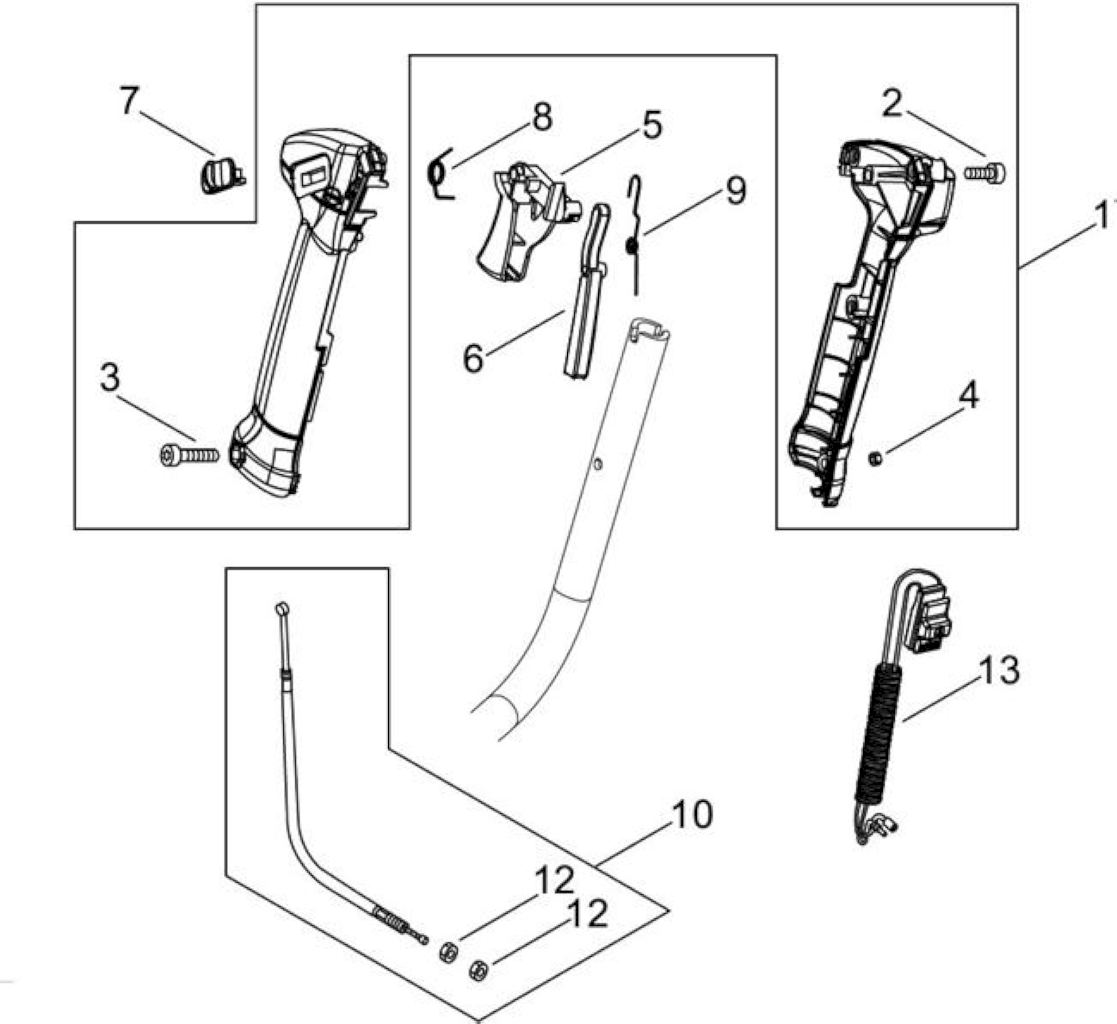

Rif.	Articolo	Descrizione Q.tà		Nota
1	ECRP021047370	SET IMPUGNATURA DX 1 *T.I.15-574
2	ECRV804000010	BULLONE TORX 4 3
3	ECRV805000060	BOLT, TORX 5 1
4	ECR90050000005	DADO N05 1
5	ECRC450000880	GRILLETTO ACCELERATORE 1 *T.I.15-574
6	ECRC460000490	FERMO ACCELERATORE 1 *T.I.15-574
7	ECRC463000000	POMELLO *T.I.15-574 1
8	ECRV452000060	MOLLA FERMO ACCELERATORE*T.I.15-574	1
9	ECRV452001540	MOLLA FERMO ACCELERATORE*T.I.15-574	1
10	ECRV430004840	CAVO ACCELERATORE	1	DA MATR. 37010911 FINO
10	ECRV430004690	CAVO ACCELERATORE	1	DA MATR. 37012961
12	ECR90050200006	DADO 3N06	2
13	ECRP021041471	INTERRUTTORE COMPLETO *T.I.15-574	1

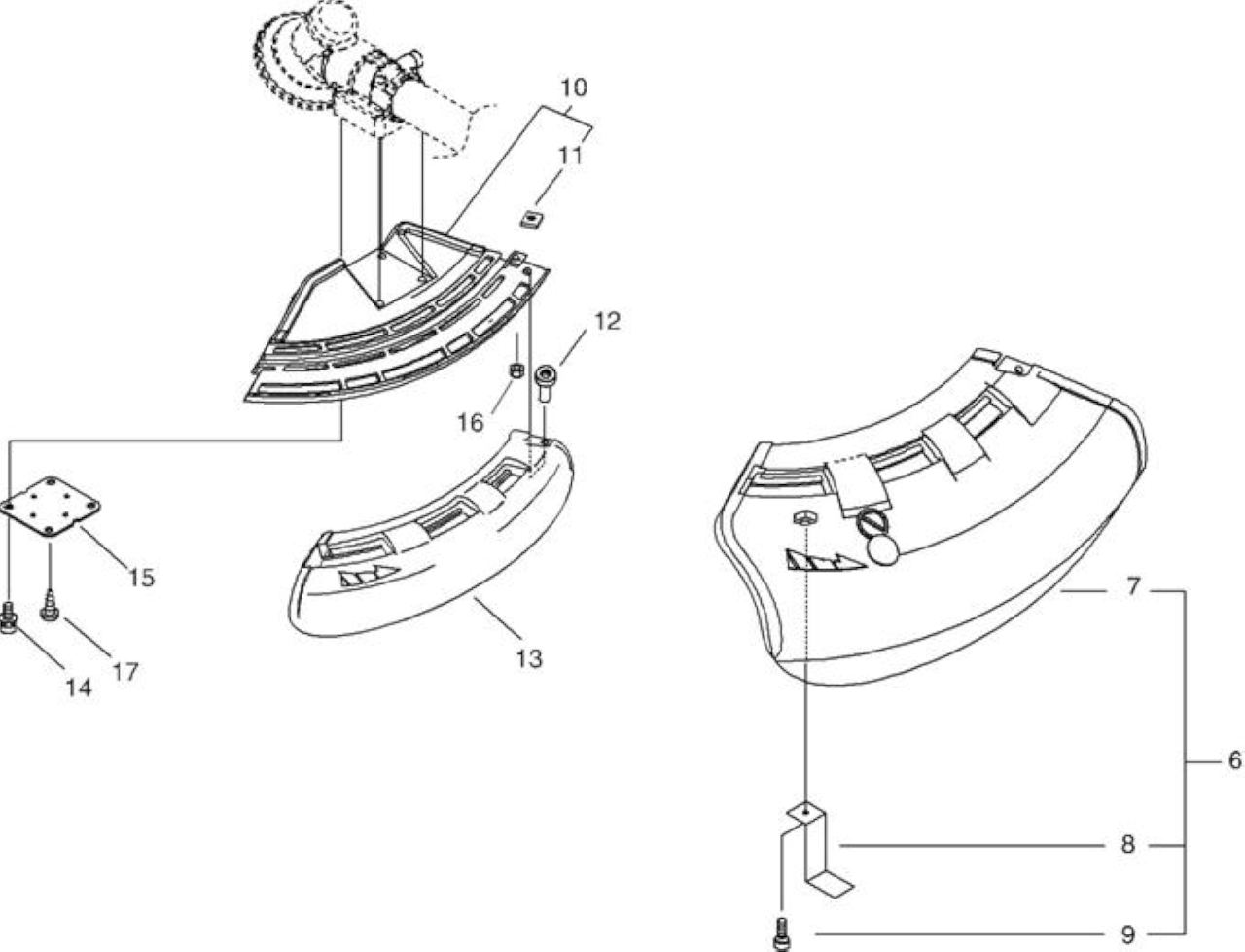

Rif.	Articolo	Descrizione	Q.tà Nota
6	ECRP021041320	SALVAGAMBE COMPLETO	1
7	ECRC550000570	*VEDI ECRP021013772 *	1
8	ECRC554000030	LAMETTA TAGLIAFILO	1
9	ECRV805000150	BULLONE TORX 5	1
10	ECRC550000511	SUPPORTO SALVAGAMBE (ARANCIO)	1
11	ECR90056500005	DADO N.5	1
12	ECRV805000170	BULLONE TORX 5 -SILVER-	1
13	ECRC550000551	PROTEZIONE SALVAGAMBE (ARANCIO)	1
14	ECRV805000260	BOLT, TORX 5	4
15	ECRC552000200	PIASTRINA	1
16	ECR90056200005	*VEDI ECR90056000005 *	1
17	ECR9131604010	VITE	1

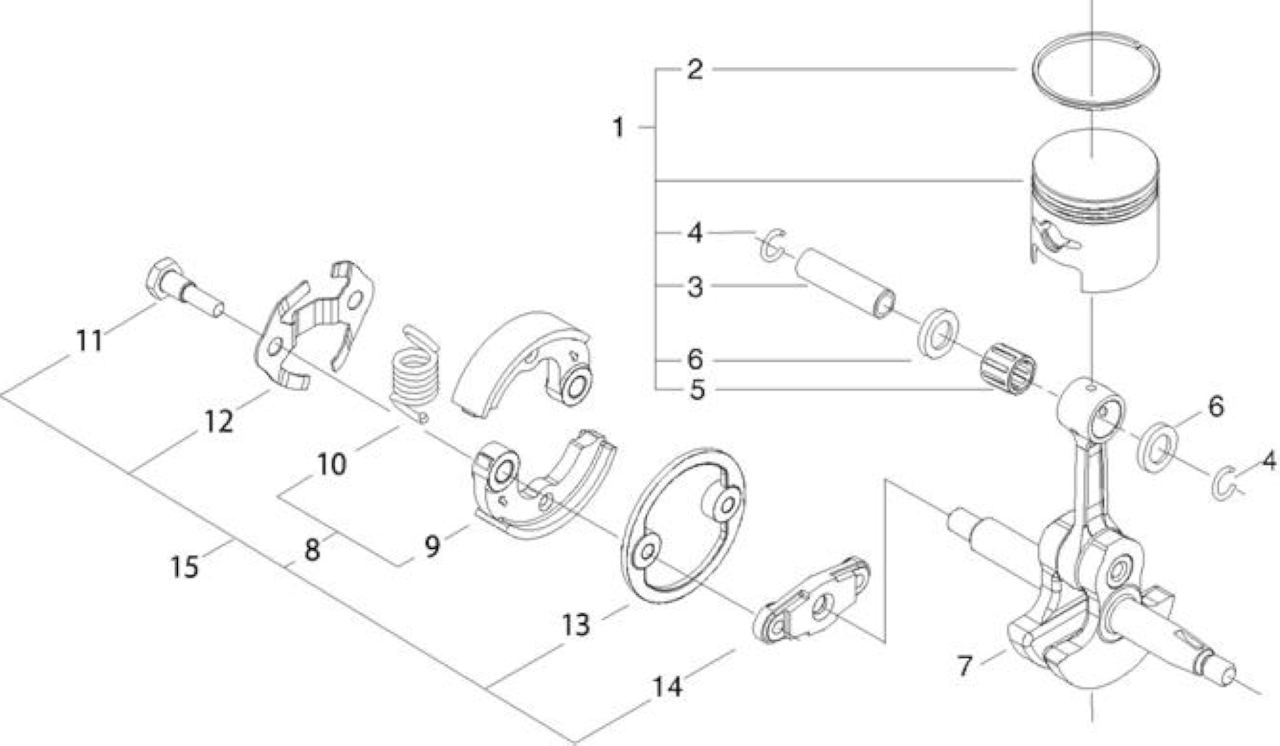

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021041390	KIT PISTONE X SRM420ES/L/SDKT410TS	1
2	ECRA101000160	FASCIA ELASTICA	2
3	ECRV608000000	SPINOTTO PISTONE	1
4	ECRV580000010	FERMO SPINOTTO	2
5	ECR10001219830	CUSCINETTO DI BIELLA	1
6	ECR10001417330	DISTANZIALE SPINOTTO	2
7	ECRA011001230	ALBERO MOTORE	1
15	ECRP021041140	FRIZIONE COMPLETA	1
8	ECRP021041130	FRIZIONE C/MOLLA	1
9	ECRA553000170	MASSA FRIZIONE	2
10	ECRA566000230	MOLLA FRIZIONE	1
11	ECRA557000190	BULLONE FRIZIONE	2
12	ECRV453000230	MOLLA PIATTA	1
13	ECRV376001980	SPESSORE	1
14	ECRA552000390	CENTRO FRIZIONE	1

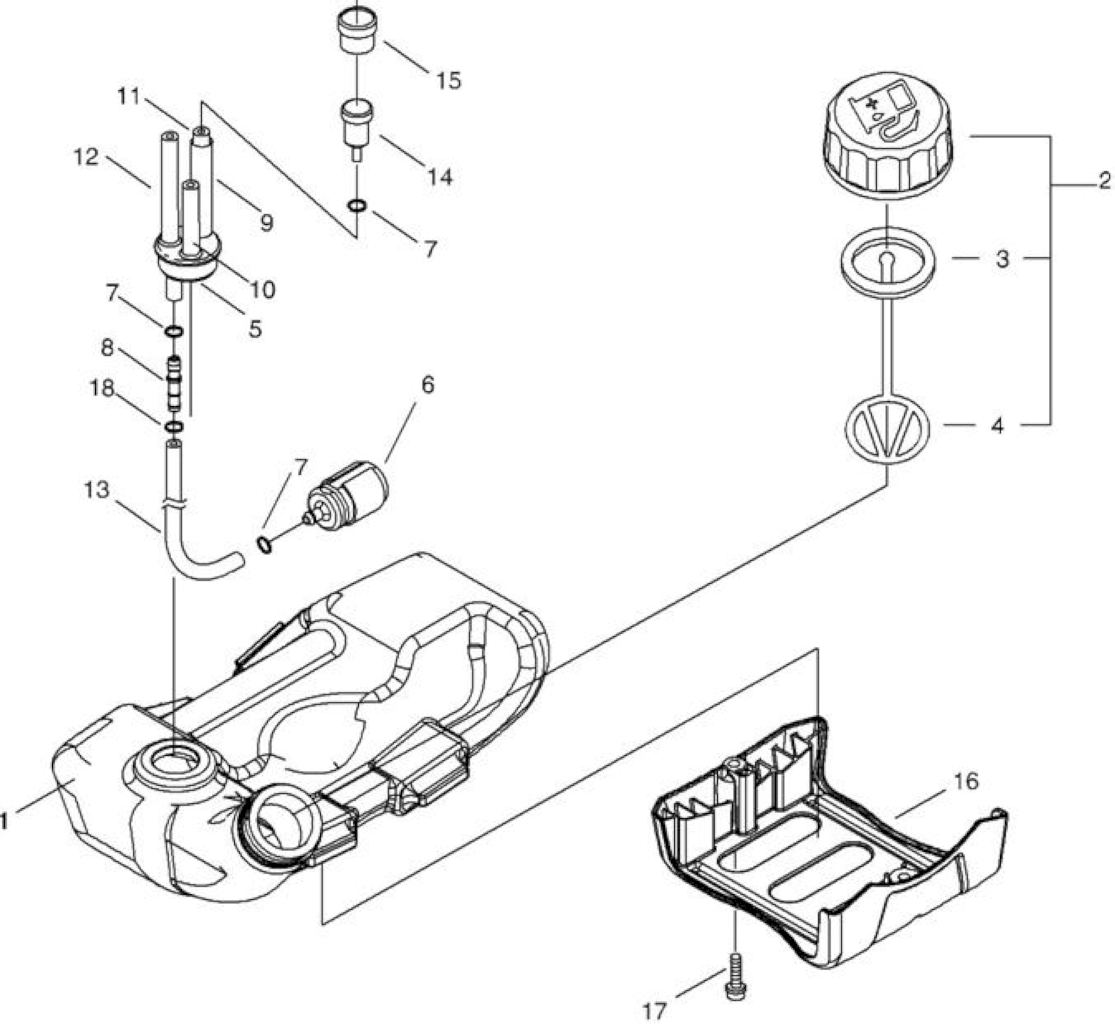

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350002020	*VEDI ECRA350002021 *	1
2	ECRP021012210	*VEDI ECRP021012211 *	1
3	ECR13101655830	*VEDI ECRV107000190 *	1
4	ECRA365000060	MISCELATORE	1
5	ECR13211555930	*VEDI ECR13211555931 *	1
6	ECRA369000000	*VEDI ECRA369000001 *	1
7	ECR13201309820	*VEDI ECRV490001240 *	3
8	ECRV186000510	RACCORDO TUBO MISCELA	1
9	ECRV475007610	TUBETTO	1
10	ECRV471003950	TUBETTO	1
11	ECR13011016430	PIPE, IMPULSE	1
12	ECRV471002310	* VEDI ECRV471002311 *	1
13	ECRV470000840	*VEDI ECRV470000841 *	1
14	ECR13130056431	VALVOLA SFIATO	1
15	ECR13132840630	VALVOLA ASPIRAZIONE	1
16	ECRA175000330	*VEDI ECRA175000331 *	1
17	ECRV835000000	BOLT, TORX 5	2
18	ECR13011100530	FERMO	1

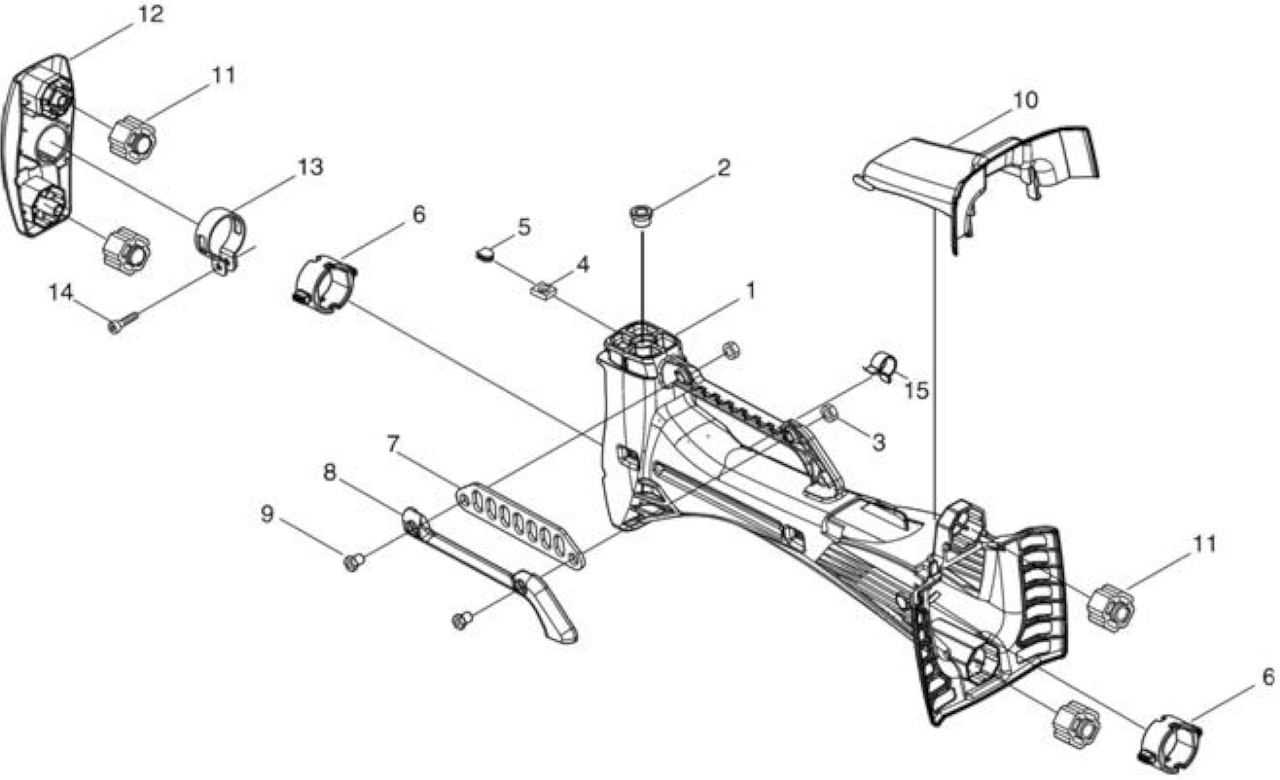

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC415000170	*VEDI ECRC415000171 *	1
2	ECRV355000750	*VEDI ECRV355000751 *	1
3	ECRV263000020	DADO 5	2
4	ECR90056550008	DADO -08-	1
5	ECR10153828230	TAPPO CARTER	1
6	ECRC427000050	FERMO IMPUGNATURA	2
7	ECRV150003590	PIASTRA	1
8	ECRC648000030	SUPPORTO	1
9	ECRV805000150	BULLONE TORX 5	2
10	ECRC480000140	COPERCHIO IMPUGNATURA	1
11	ECRV420004100	AMMORTIZZATORE	4
12	ECRC610000060	*VEDI ECRP200000580 *	1
13	ECRV495002880	FASCETTA	1
14	ECRV805000150	BULLONE TORX 5	1
15	ECRV490001220	COPERCHIO IMPUGNATURA	1

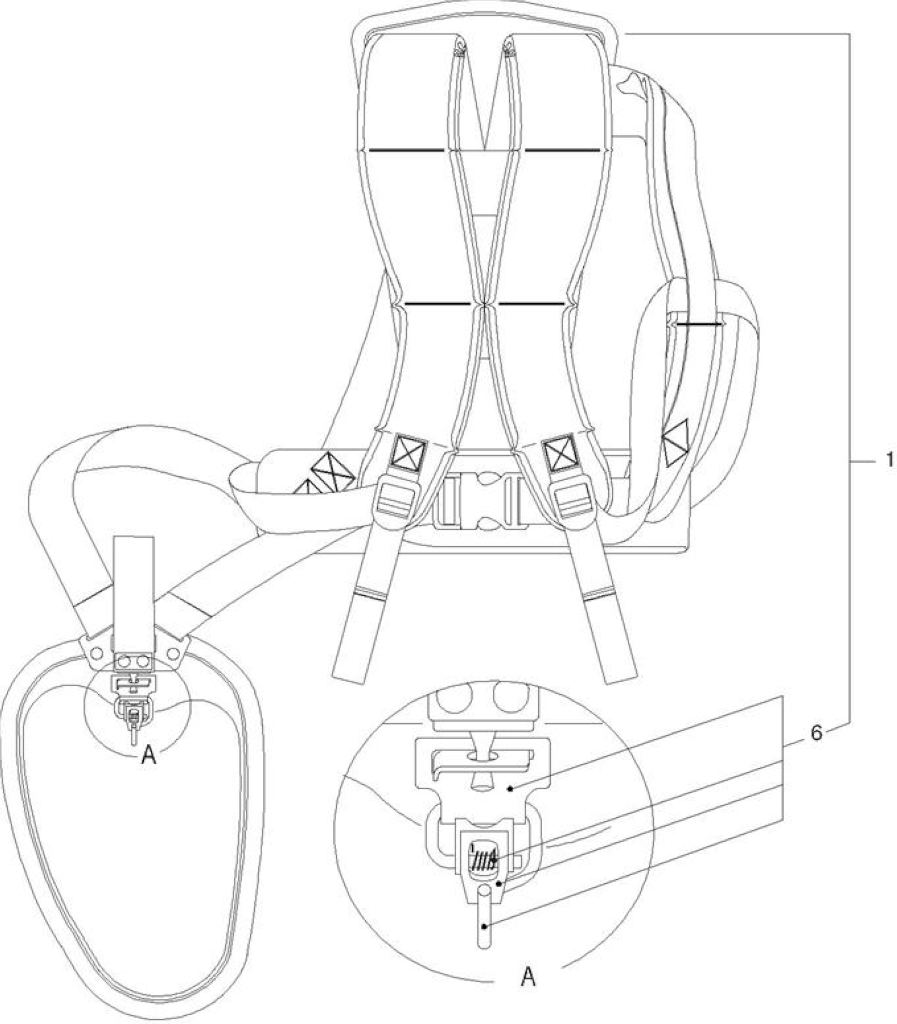

Rif. Articolo Descrizione Q.tà Nota

6 ECRP021041300 *VEDI ECRP021042910 * 1
