Avviamento Carburatore Coppia conica Impugnatura U

Marmitta, filtro aria, carburatore Motore

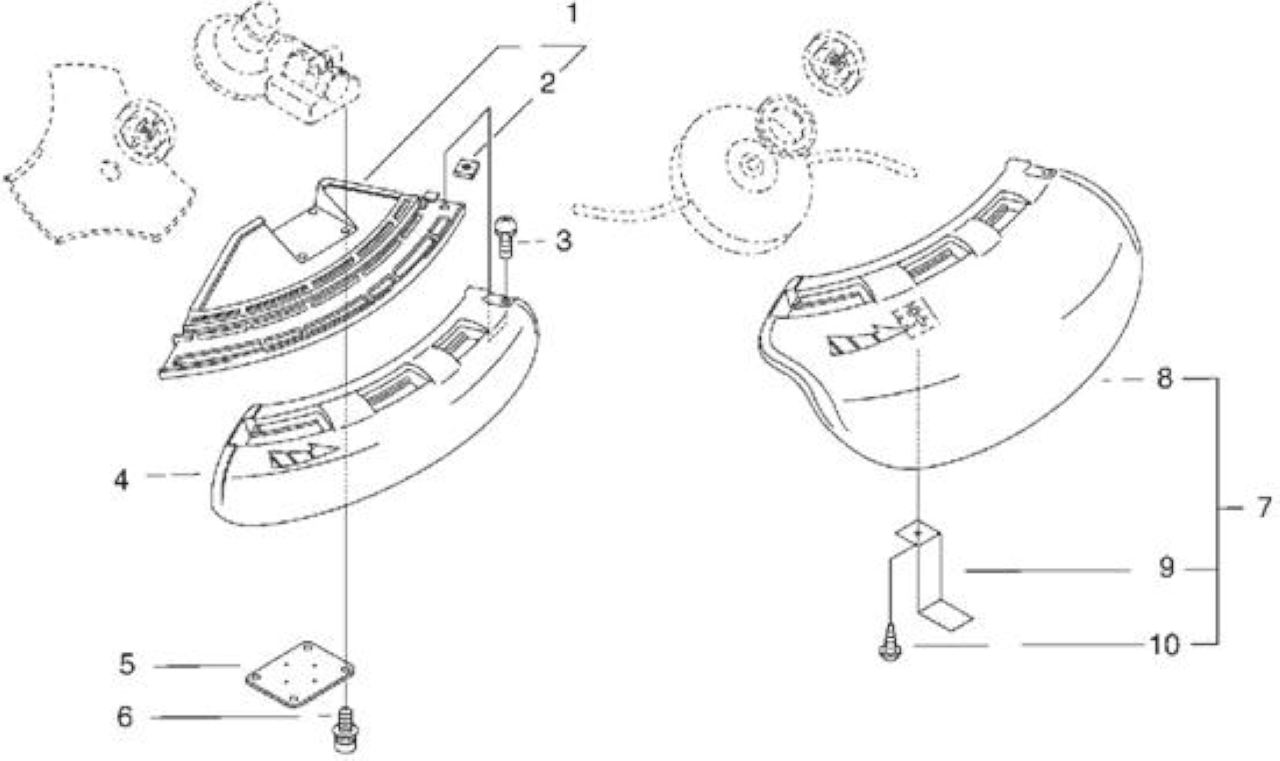

Parasassi Serbatoio

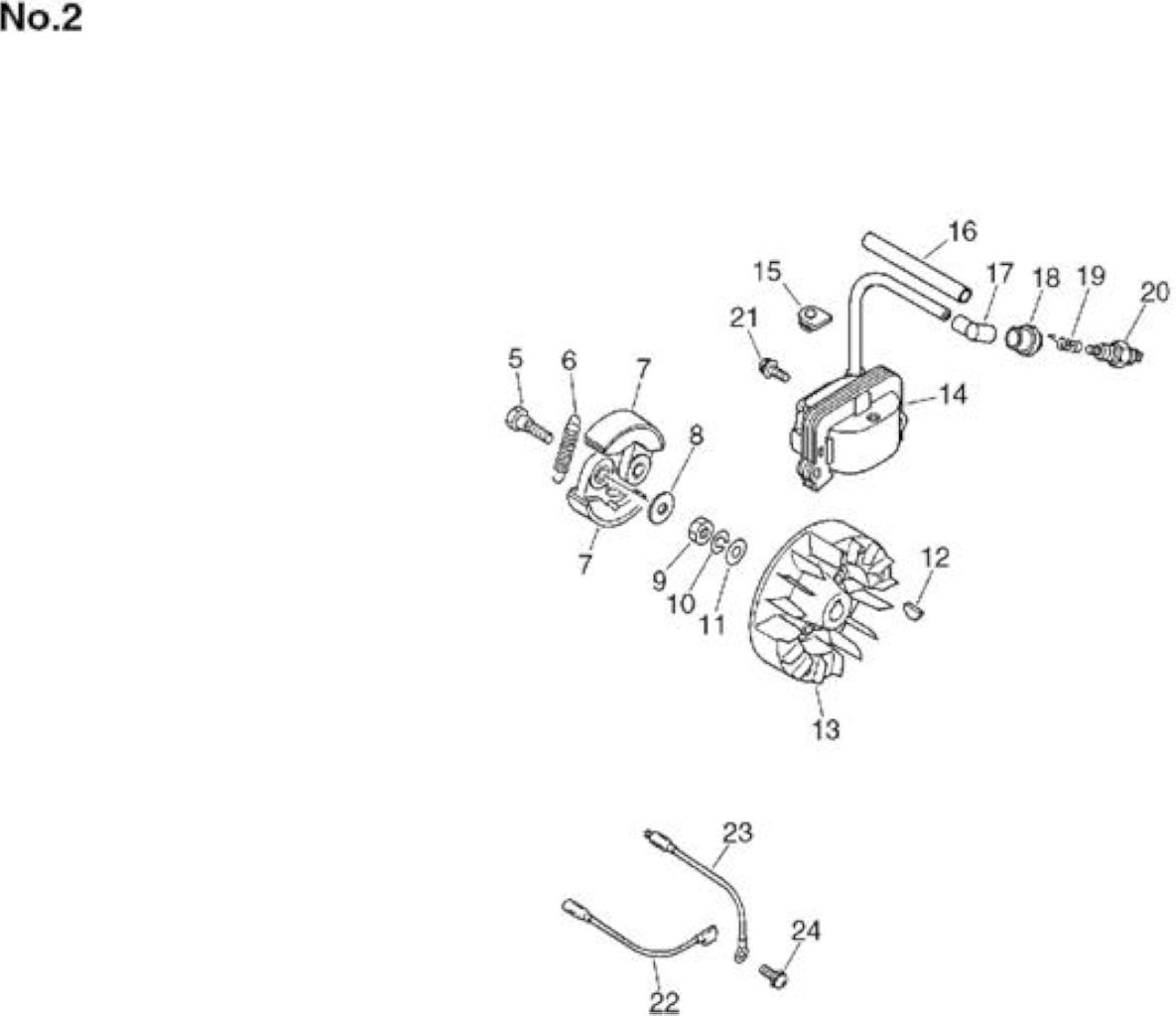

Volano, bobina, frizione,

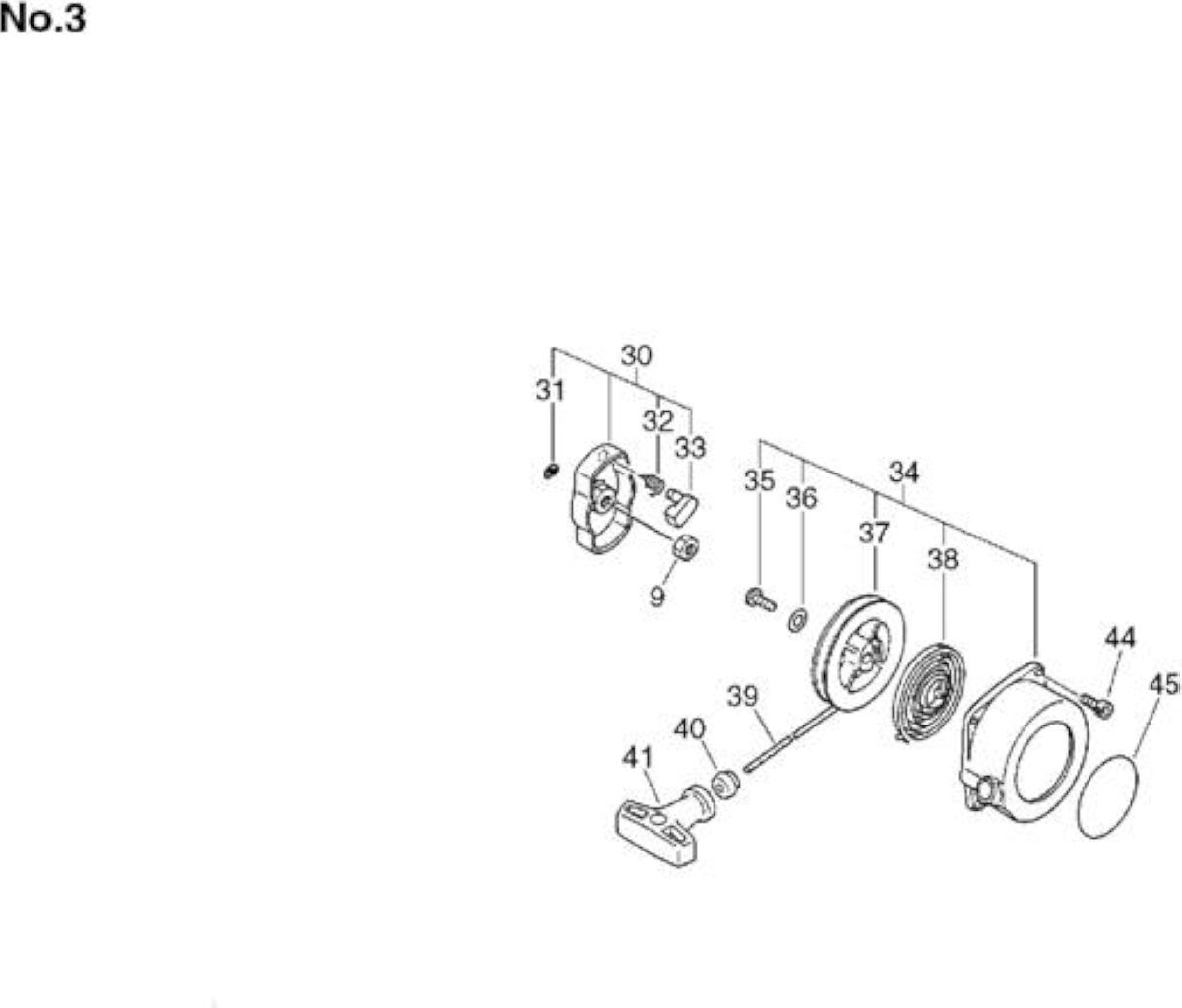

Rif.

Articolo

Descrizione

Q.tà

Nota

9

ECR90050200008

DADO 3N08

1

SRM3155/3605

30

ECR17720241030

GANCI AVV.TO COMPLETI

1

SRM3155/3605

31

ECR90070000004

ANELLO DI TENUTA CE04

1

SRM3155/3605

32

ECR17723440630

MOLLA DI RITORNO

1

SRM3155/3605

33

ECR17721840630

*VEDI ECRA514000120 *

1

SRM3155/3605

34

ECR17720055630

*VEDI ECR17720055631 *

1

SOST. DA ECR17720055631

34

ECR17720055631

AVVIAMENTO COMPLETO

1

SRM3155/3605

35

ECR17723640630

VITE FERMA AVVOLGIFUNE

1

SRM3155/3605

36

ECR17721441030

RONDELLA

1

SRM3155/3605

37

ECR17721543130

AVVOLGIFUNE

1

SRM3155/3605

38

ECR17722040630

MOLLA AVVIAMENTO

1

SRM3155/3605

40

ECR17722742030

*VEDI ECRP022045770 *

1

SRM3155/3605

41

ECR17722811120

IMPUGNATURA AVVIAMENTO

1

SOST. DA ECR17722827030

41

ECR17722827030

IMPUGNATURA AVVIAMENTO

1

SRM3155/3605

44

ECR90016204014

BULLONE BRUGOLA 4X14

4

SRM3155/3605

45

ECR89011849330

ETICHETTA *FUORI PRODUZIONE*

1

SRM3155/3605












Rif.        Articolo                  Descrizione                                  Q.tà Nota

1           ECR12311043130 VITE COPERCHIO CARBURATORE 2



2

ECR12314209560

COPERCHIO MEMBRANA POMPANTE

1

3

ECR12318109560

PRIMER

1

4

ECR12317135630

VALVOLA SFIATO

1

5

ECR12312443130

COPERCHIO MEMBRANA POMPANTE

1

6

ECR12313304260

MOLLA REGISTRO MINIMO

1

7

ECR12313404260

VITE REGISTRO MINIMO

1

8

ECR12312509560

GUARNIZIONE MEMBRANA

1

9

ECR12311209560

MEMBRANA POMPANTE

1

10

ECR12312610631

FILTRO CARBURATORE

1

11

ECR12311347530

MOLLA DI RITORNO

1

12

ECR12311755630

ALBERINO ACCELERATORE

1

13

ECR12314926030

RONDELLA

1

14

ECR12317226030

VITE

1

15

ECR12317307930

FERMO CE

1

16

ECR12311922130

MOLLA VITE REGOLAZIONE

1

17

ECR12312009560

VITE REGOLAZIONE MASSIMO

1

18

ECR12312122130

MOLLA VITE REGOLAZIONE

1

19

ECR12311824430

VITE REGOLAZIONE MINIMO

1

20

ECR12314610631

PASTIGLIA CARBURATORE

1

21

ECR12316810631

SCHERMO

1

22

ECR12316910630

ANELLO DI TENUTA

1

23

ECR12314617330

PASTIGLIA CARBURATORE

1

24

ECR12312703930

FERMO

1

25

ECR12313002960

VITE COPERCHIO MEMBRANA

5

26

ECR12311623230

FARFALLA ACCELERATORE

1

27

ECR12311438830

VITE

1

28

ECR12313704260

SPILLO CARBURATORE

1

29

ECR12313903930

VITE BILANCIERE

1

30

ECR12312206530

*VEDI ECR12312203660 *

1

31

ECR12312303930

BILANCIERE

1

32

ECR12313803930

SPINOTTO

1

33

ECR12314027230

GUARNIZIONE MEMBRANA

1

34

ECR12314103930

MEMBRANA CON DISCO

1

35

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1

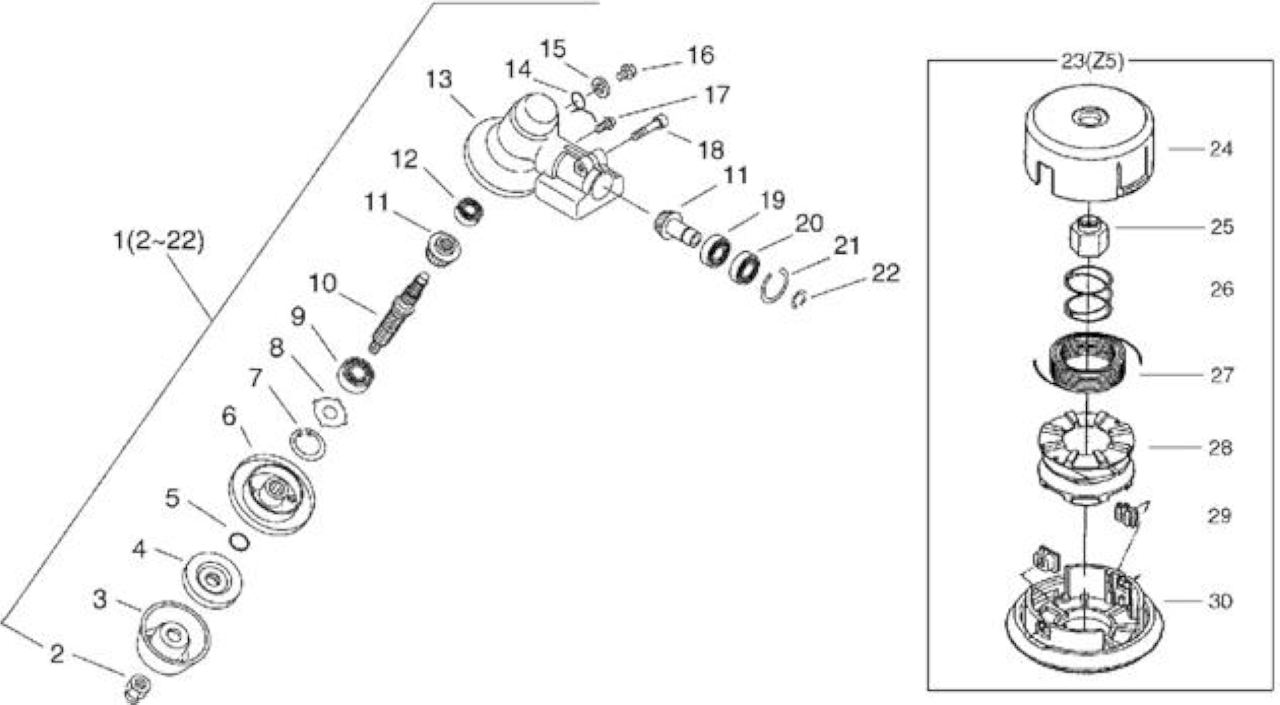

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR61040056932

*VEDI ECRP021012590 *

1



2

ECR61032052130

DADO TESTINA

1



3

ECR69922956830

SOTTOCOPPA FISSA

1



4

ECR61031452130

PIASTRA FERMA DISCO

1



5

ECR90072000012

ANELLO GOMMA P-12

1



6

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



7

ECR90070200032

FERMO CR32

1



8

ECR61044456830

RONDELLA COPPIA CONICA

1



9

ECR90081206201

CUSCINETTO BB6201

1



10

ECR61031056930

*VEDI ECR61031056931 *

1



11

ECR61030056930

COPPIA CONICA

1



12

ECR90081000629

CUSCINETTO BB 629

1



13

ECR61041056931

*VEDI ECRP021044790 *

1



14

ECR61047352131

*VEDI ECRV452001310 *

1



15

ECR90060350008

RONDELLA

1



16

ECR61043450031

TAPPO TESTINA

1



17

ECR90024205010

VITE SR 5X10

1



18

ECR90016206030

BULLONE BRUGOLA 6X30

1



19

ECR90080006001

CUSCINETTO BB6001

1



20

ECR90080306001

CUSCINETTO BB6001

1



21

ECR90070200028

FERMO CR28

1



22

ECR90070100012

FERMO CS12

1





0429841/SRM3605


SUCCESSIVE/SRM3605


SUCCESSIVE/SRM3605

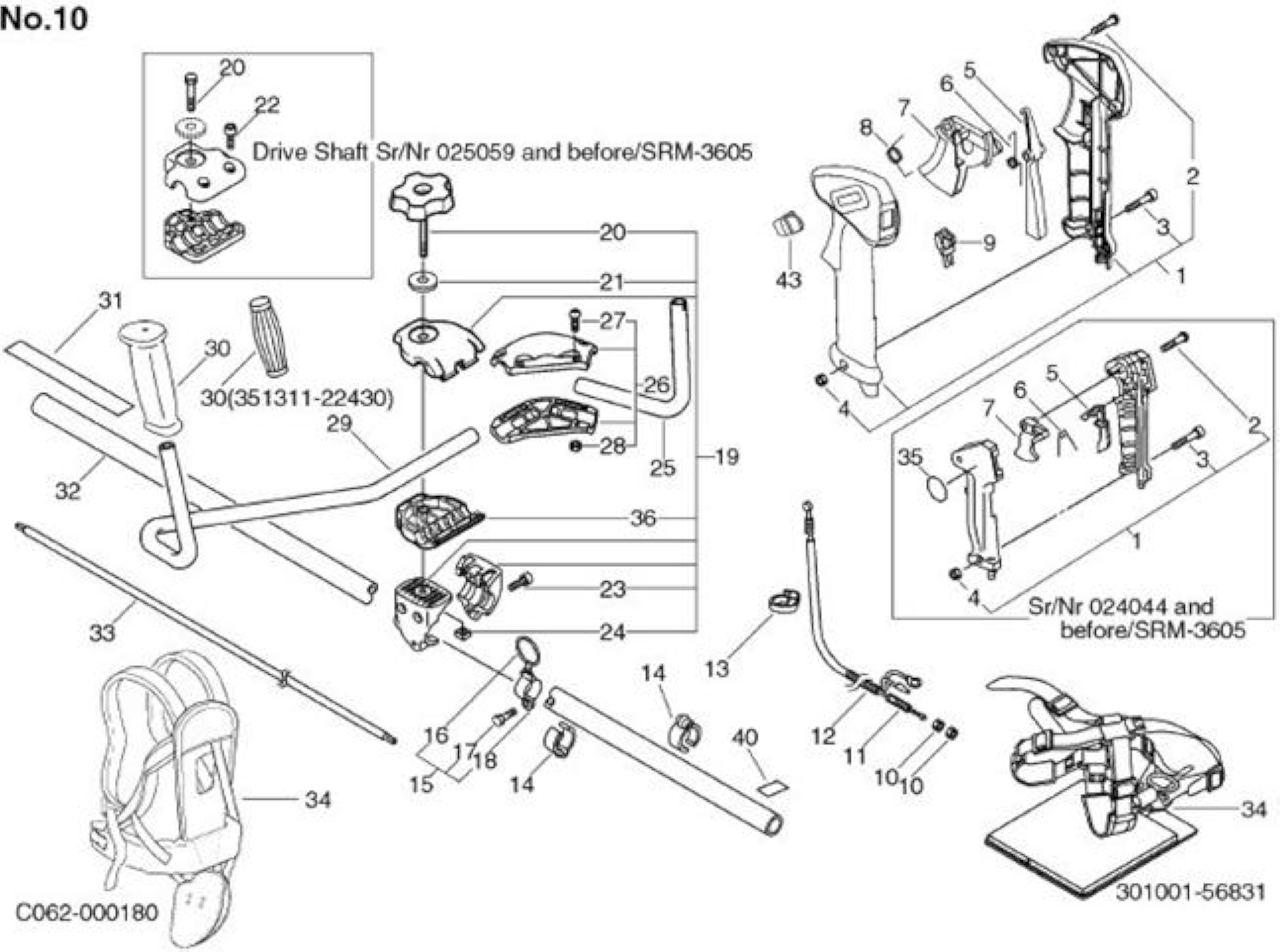

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR35110247530

IMPUGNATURA

1

MATR. 024044 E





*T.I.01-051



PRECEDENTI/SRM3605

1

ECRP021002610

*VEDI ECRP021002611 *

1

SOST. DA ECRP021002612

1

ECRP021002611

*VEDI ECRP021002612 *

1

SOST. DA ECRP021002612

1

ECRP021002612

SET IMPUGNATURA DX

1



2

ECR90024603025

VITE SR 3X25

4

MATR. 024044 E

2

ECR90024604016

SCREW 4*16

3

PRECEDENTI/SRM3605 SOST. DA ECR90025304016

2

ECR90025304016

VITE SR 4X16

3

MATR. 024045 E

3

ECR90022005030

VITE SR 5X30

1

SUCCESSIVE/SRM3605

4

ECR90050000005

DADO N05

1



5

ECR17801205960

BLOCCA ACCELERATORE

1

MATR. 024044 E





*T.I.01-051



PRECEDENTI/SRM3605

5

ECRC460000010

*VEDI ECRC460000011 *

1

MATR. 024045 E

5

ECRC460000010

*VEDI ECRC460000011 *

1

SUCCESSIVE/SRM3605 SOST. DA ECRC460000011

6

ECR17801335631

MOLLA FERMO ACCE.RE

1

MATR. 024044 E





*T.I.01-051



PRECEDENTI/SRM3605

6

ECRV452000050

MOLLA FERMO ACCELERATORE

1

MATR. 024045 TO

6

ECRV452000130

MOLLA FERMO ACCELERATORE

1

MATR. 029842 E

7

ECR17801005960

GRILLETTO ACC.RE

1

SUCCESSIVE/SRM3605

MATR. 024044 E





*T.I.01-051



PRECEDENTI/SRM3605

7

ECRC450000020

*VEDI ECRC450000022 *

1

SOST. DA ECRC450000022

7

ECRC450000021

*VEDI ECRC450000022 *

1

SOST. DA ECRC450000022

7

ECRC450000022

GRILLETTO ACCELERATORE

1



8

ECRV452000060

MOLLA FERMO

1

MATR. 024045 E





ACCELERATORE*T.I.15-574



SUCCESSIVE/SRM3605

9

ECR16340048030

INTERRUTTORE COMPLETO

1



10

ECR90050200006

DADO 3N06

2



11

ECR17800147530

CAVO ACCELERATORE

1

MATR. 024044 E





*T.I.01-051



PRECEDENTI/SRM3605

11

ECRV430000410

CAVO ACCELERATORE

1

MATR. 024045 E

12

ECR17812747530

TUBETTO COPRI FILO ACC.TORE

1

SOST. DA ECRV475003830

12

ECRV475003830

*VEDI ECR16211056430 *

1



13

ECR15911209960

*VEDI ECR15911209961 *

1

SOST. DA ECR15911209961

13

ECR15911209961

CLIP

1



14

ECR22492452930

CLIP

2



15

ECR30120005230

*VEDI ECRP021012660 *

1



16

ECR30101505330

HOOK, BAND

1



17

ECR90010505012

BULLONE BRUGOLA 5X12

1



18

ECR30121004630

*VEDI ECR30121004631 *

1



19

ECR35130152930

SUPPORTO IMPUGNATURA

1

MATR. 025059 E





*T.I.01-052



PRECEDENTI/SRM3605

19

ECRP021002760

*VEDI ECRP021002761 *

1

MATR. 025060 E

19

ECRP021002761

*VEDI ECRP021012740 * VEDI NOTE *T.I.01-052

1

SUCCESSIVE/SRM3605,SO STA.TDRA. E0C2R5P060021E002761 SUCCESSIVE/SRM3605

20

ECR35142152130

BOLT

1

MATR. 025059 E

20

ECRV299000110

POMELLO

1

PRECEDENTI/SRM3605 MATR. 025060 E

21

ECR60501454230

RONDELLA

1



22

ECR90016205020

BULLONE BRUGOLA 5X20

2

MATR. 025059 E









PRECEDENTI/SRM3605

PRECEDENTI/SRM3605


Rif.

Articolo

Descrizione                                                     Q.tà

Nota

23

ECR90016205030

BULLONE BRUGOLA 5X30          3

MATR. 025060 E

24

ECR90056550008

DADO -08-                                   1

SUCCESSIVE/SRM3605

36

ECRC423000041

*VEDI ECRC423000043 *           1



25

ECR35121452931

MANUBRIO DX                            1

*T.I.05-268



26

ECR35120251430

*VEDI ECRP021012780 *           1



27

ECR90016205020

BULLONE BRUGOLA 5X20          4



28

ECR90050000005

DADO N05                                   4



29

ECR35101052931

MANUBRIO SX                             1

*T.I.05-268



30

ECR35131122430

*VEDI ECR35131122431 *          1

MATR. 023799 E

30

ECRC403000030

*VEDI ECRC403000031 *           1

PRECEDENTI/SRM3605 SOST. DA ECRC403000031

30

ECRC403000031

IMPUGNATURA IN GOMMA        1

*T.I.15-574

MATR. 023800 E SUCCESSIVE/SRM3605

31

ECR89061743130

ETICHETTA                                   1



32

ECR61020656930

TUBO TRASMISSIONE                 1



33

ECR61001106230

ASTA TRASMISSIONE                  1



34

ECR30100156831

*VEDI ECRC062000180 *           1

SOST. DA ECRC062000181

34

ECRC062000190

*VEDI ECRC062000180 *           1

SOST. DA ECRC062000181

34

ECRC062000181

*VEDI ECRC062000182 *           1



35

ECR89015739130

*VEDI ECR89015739131 *          1

MATR. 024044 E

40

ECR89015204930

ETICHETTA                                   1



43

ECRC463000000

POMELLO                  *T.I.15-574 1

MATR. 029842 E SUCCESSIVE/SRM3605





Rif.

Articolo

Descrizione

Q.tà

Nota

4

ECR90016205020

BULLONE BRUGOLA 5X20

4



5

ECR10103455830

*VEDI ECRA130000600 *

1

SOST. DA ECRA310000600

3

ECR13001655430

GUARNIZIONE ISOLATORE

1



4

ECR90050000005

DADO N05

2



5

ECR90016205025

BULLONE BRUGOLA 5X25

2



6

ECR13001755630

ISOLATORE

1



7

ECR13001005960

GUARNIZIONE ISOLATORE

1



8

ECR12300055630

CARBURATORE COMPLETO WT-344

1



9

ECR17851051730

ALBERINO ARIA

1



10

ECR13030151730

SEDE FILTRO ARIA

1



11

ECR17881005230

GUIDA IN GOMMA

1



12

ECR17851600830

SPESSORE

1



13

ECR17851505060

FARFALLA ARIA

1



14

ECR12901152130

*VEDI ECR12901152131 *

1

SOST. DA ECR12901152131

14

ECR12901152131

PIASTRINA ALLOGGIO FILTRO ARIA

1



15

ECR90016205057

BULLONE BRUGOLA 5X57

2



16

ECR13031051730

FILTRO ARIA

1



17

ECR89012147530

ETICHETTA

1



18

ECR13030252130

*VEDI ECR13030252131 *

1

SOST. DA ECR13030252131

18

ECR13030252131

*VEDI ECR13030252132 *

1



20

ECR13040652130

*VEDI ECR13040652131 *

1

SOST. DA ECR13040652131

20

ECR13040652131

POMELLO COPERCHIO FILTRO ARIA

1



25

ECR14551055430

GUARNIZIONE MARMITTA

1



26

ECR14561055230

MARMITTA

1



27

ECR90010505060

BULLONE BRUGOLA 5X60

2



28

ECR90060000005

RONDELLA PIANA M5

2



29

ECR90016205012

BULLONE BRUGOLA 5X12

1

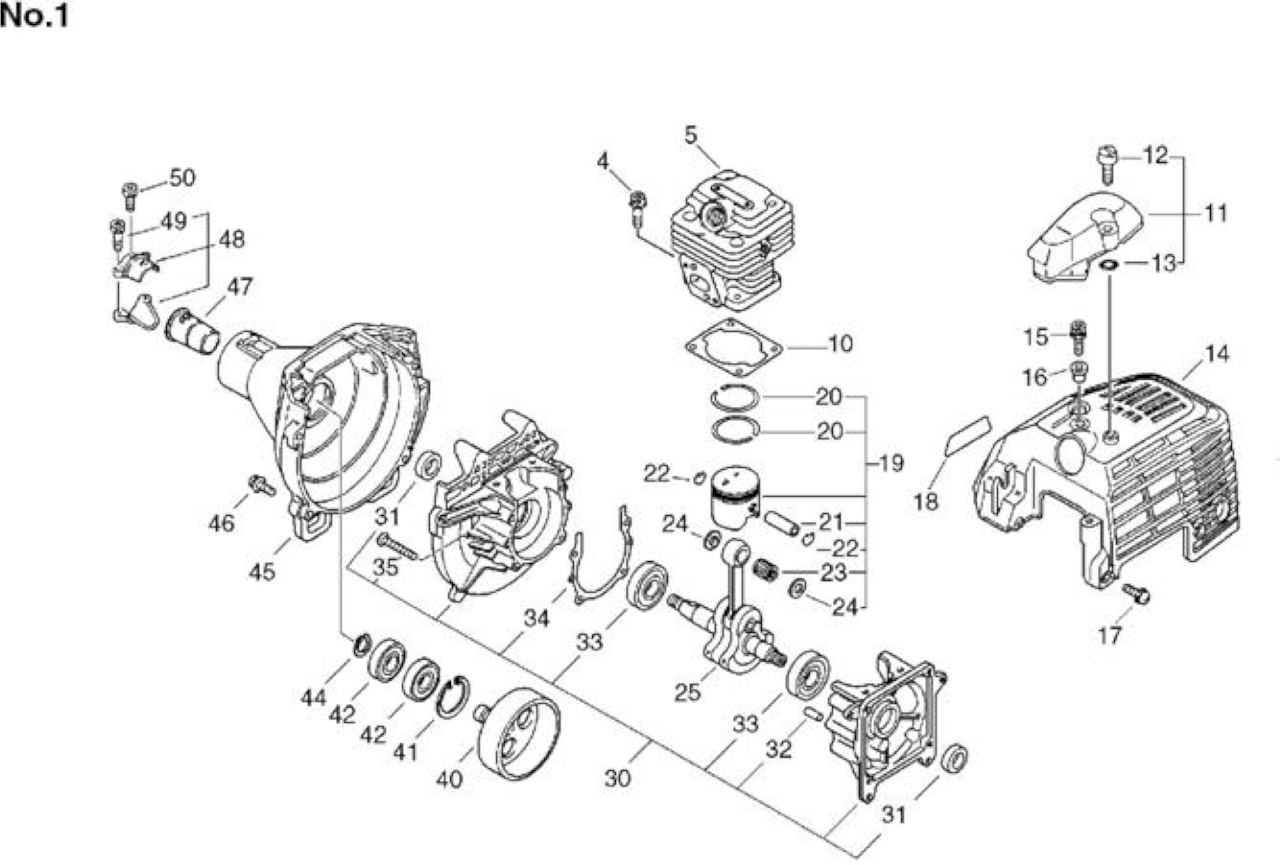

Rif.

Articolo

Descrizione

Q.tà

Nota

4

ECR90016205020

BULLONE BRUGOLA 5X20

4



5

ECR10103455830

*VEDI ECRA130000600 *

1

SOST. DA ECRA310000600

10

ECR10101055430

GUARNIZIONE CILINDRO

1



11

ECR15990255230

PROTEZIONE COPRICILINDRO

1



12

ECR35232555230

POMELLO DI FISSAGGIO

1



13

ECR90072000004

ANELLO GOMMA P-04

1



14

ECR10151455630

CARTER CILINDRO

1



15

ECR90016205020

BULLONE BRUGOLA 5X20

1



16

ECR10153155230

BOCCOLA

1



17

ECR90016205012

BULLONE BRUGOLA 5X12

2



18

ECR89061155830

ETICHETTA

1

SRM3605

19

ECR10000055830

*VEDI ECR10000055831 *

1

SOST. DA ECRP021007410

19

ECR10000055831

*VEDI ECRP021007410 *

1

SOST. DA ECRP021007410

19

ECR10000055832

*VEDI ECRP021007410 *

1

SOST. DA ECRP021007410

19

ECRP021007410

*VEDI ECRP021015780 *

1

SRM3605/3605SI

20

ECR10001142230

FASCIA ELASTICA

2

SRM3605/3605SI

21

ECR10001327430

SPINOTTO PISTONE

1



22

ECR10001503930

*VEDI ECR10001503931 *

2

SOST. DA ECR10001503931

22

ECR10001503931

FERMO SPINOTTO

2



23

ECR10001216131

CUSCINETTO DI BIELLA

1



24

ECR10001453630

DISTANZIALE SPINOTTO

2



25

ECR10010055430

ALBERO MOTORE

*T.I.09-434

1



30

ECR10020455430

CARTER MOTORE

1



31

ECR10021305530

PARAOLIO

2



32

ECR10021503930

*VEDI ECR90033040080 *

4



33

ECR90081036201

*VEDI ECR9403536201 *

2

SOST. DA ECR9403536201

33

ECR9403536201

CUSCINETTO BB6201/C3

2



34

ECR10024255430

*VEDI ECRV102000040 *

1



35

ECR90016205030

BULLONE BRUGOLA 5X30

4



40

ECR17500549930

CAMPANA FRIZIONE

1



41

ECR90070200028

FERMO CR28

1



42

ECR90080706001

CUSCINETTO BB6001

2



44

ECR90070100012

FERMO CS12

1



45

ECR10151155630

CARTER VENTOLA

1



46

ECR90016205020

BULLONE BRUGOLA 5X20

4



47

ECR61091055630

*VEDI ECR61091051830 *

1

SOST. DA ECR61091051830

47

ECR61091051830

AMMORTIZZATORE-TACCA LONGITUDINALE-

1



48

ECR61090355630

*VEDI ECRP021012800 *

1



49

ECR90016205025

BULLONE BRUGOLA 5X25

2



50

ECR90016205012

BULLONE BRUGOLA 5X12

1



















Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRC550000100

*VEDI ECRC550000102 *

1

2

ECR90056500005

DADO N.5

1

3

ECR90024205018

VITE SR 5X18

1

4

ECRC550000090

*VEDI ECRC550000092 *

1

5

ECR69901356830

*VEDI ECRC552000200 *

1

6

ECR90016205025

BULLONE BRUGOLA 5X25

4

7

ECRP021002620

*VEDI ECRP021002622 *

1

8

ECRC550000080

*VEDI ECRC550000082 *

1

9

ECRC554000000

*VEDI ECRC554000001 *

1

10

ECR90025205012

VITE SR 5X12

1





Rif.

Articolo

Descrizione

Q.tà

Nota

5

ECR13130056430

*VEDI ECR13130056431 *

1



6

ECR13011100530

FERMO

1



7

ECR43721011131

*VEDI ECRV471001210 *

1

SOST. DA ECRV471001210

7

ECRV471001210

*VEDI ECRV471001211 *

1



8

ECR13201013930

*VEDI ECRV471001190 *

1

SOST. DA ECRV471001190

8

ECRV471001190

*VEDI ECRV471001191 *

1



9

ECR13201056330

TUBO MISCELA

1



10

ECR13211546730

GOMMINO CARBURANTE

1



11

ECR13201309820

*VEDI ECRV490001240 *

1



12

ECR13120514930

*VEDI ECR13120514931 *

1



15

ECR90016205020

BULLONE BRUGOLA 5X20

2



16

ECR13191055430

SUPPORTO SERBATOIO MISCELA

1



17

ECR13192055430

AMMORTIZZATORE SERBATOIO

4



18

ECR13101055430

*VEDI ECR13101058130 *

1

SOST. DA ECR13101064930

18

ECR13101058130

*VEDI ECR13101064930 *

1

SOST. DA ECR13101064930

18

ECR13101064930

*VEDI ECR13101064931 *

1

SRM3155/3605

18

ECRA350000170

*VEDI ECRA350000171 *

1

SOST. DA ECRA350000171

19

ECR13100455530

*VEDI ECRP100006640 *

1



20

ECR13105156030

MISCELATORE

1



21

ECR13101655830

*VEDI ECRV107000190 *

1



22

ECR30511055630

SUPPORTO MOTORE

1



23

ECR90016205012

BULLONE BRUGOLA 5X12

2







Rif.

Articolo

Descrizione

Q.tà

Nota

5

ECR17504646430

BULLONE FRIZIONE

2



6

ECR17501827931

*VEDI ECR17501827932 *

1

SOST. DA ECR17501849932

6

ECR17501827932

MOLLA FRIZIONE

*T.I.99-709

1

SOST. DA ECR17501849932

6

ECR17501849931

*VEDI ECR17501849932 *

1

SOST. DA ECR17501849932

6

ECR17501849932

*VEDI ECR17501849933 *

*T.I.99-709

1



7

ECR17500946431

*VEDI ECRA553000000 *

*T.I.99-709

2

SOST. DA ECRA553000000

7

ECRA553000000

MASSA FRIZIONE

2



8

ECR17504805530

RONDELLA FRIZIONE

2



9

ECR90050200008

DADO 3N08

1



10

ECR90060500008

RONDELLA APERTA M8

1



11

ECR90060000008

RONDELLA PIANA M8

1



12

ECR10014212330

CHIAVELLA ALBERO MOTORE

1



13

ECR15280155430

VOLANO

1



14

ECR15262655430

BOBINA

1



15

ECR15011244330

GUIDA IN GOMMA

1



16

ECR15061114530

GUAINA COPRICAVO

1



17

ECR15901201620

CAPPUCCIO CANDELA

1



18

ECR15901555230

PROTEZIONE CAPPUCCIO CANDELA

1



19

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1



21

ECR90016205020

BULLONE BRUGOLA 5X20

2



22

ECR16201055630

CAVO MASSA

1



23

ECR16201452930

LEAD, GROUND

1



24

ECR90023805010

VITE SR 5X10

1
