Carburatore Coppia conica

Impugnatura, asta trasmissione Marmitta, filtro a., carburatore

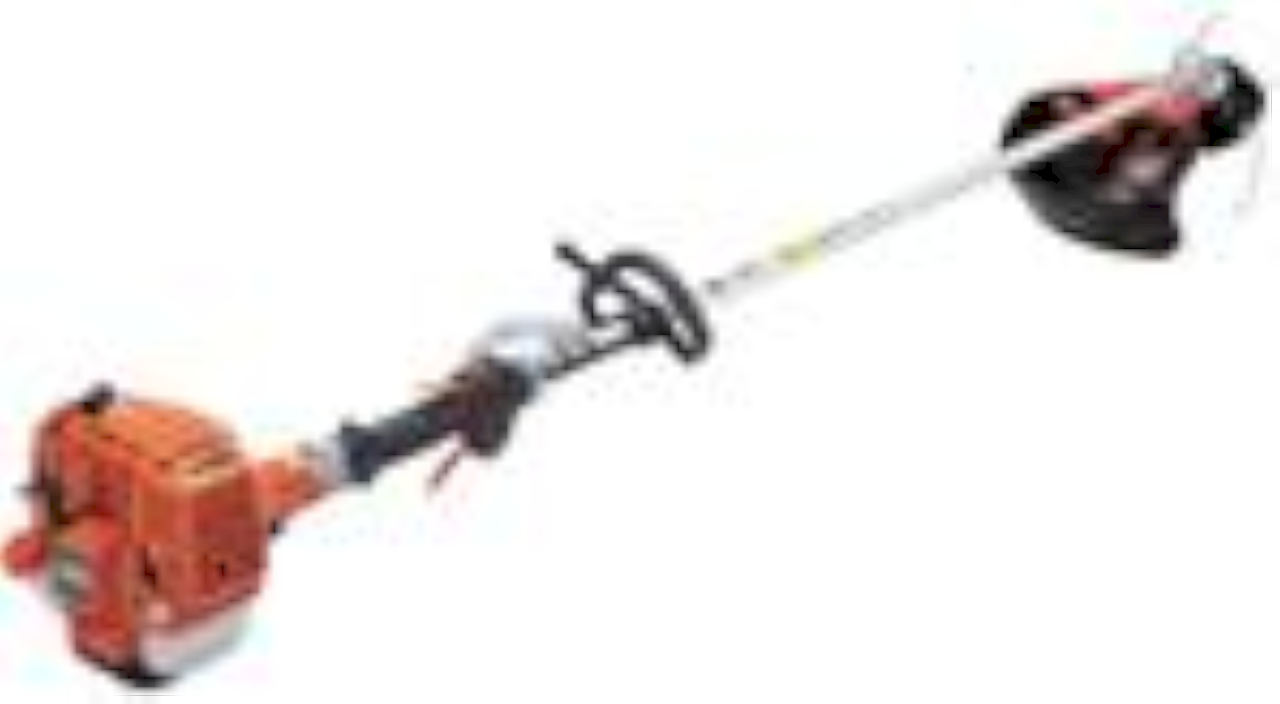

Informazioni tecniche
CILINDRATA	30,5
POTENZA	1,0 (1,4)
PESO	6,4
SERBATOIO MIX	840
LUNGHEZZA MASSIMA	1816

Motore, carter campana, campana frizione Parasassi

Serbatoio

Volano, bobina, frizione, avviamento

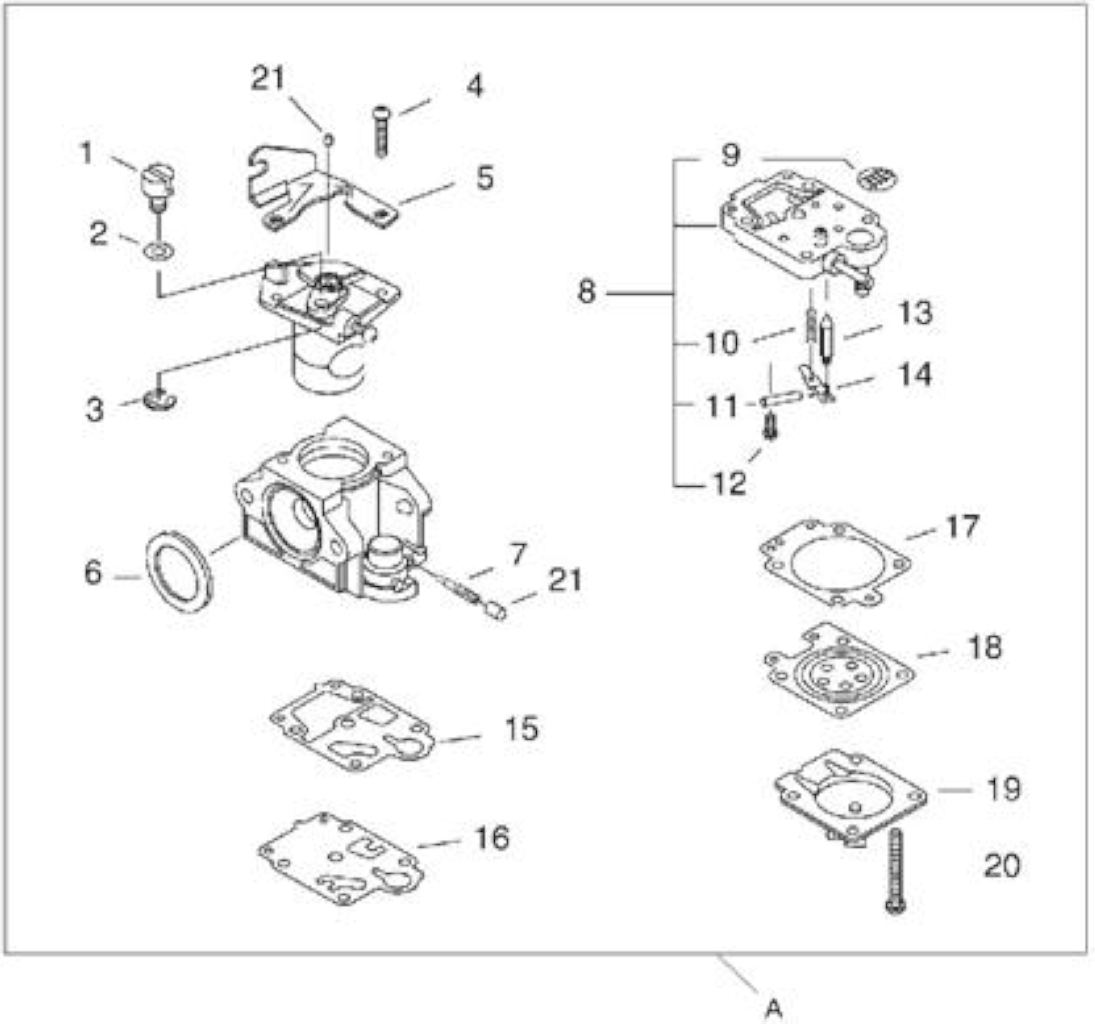

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001550	CARBURATORE WYK/EX257	1
1	ECR12317245130	PERNO CARBURATORE	1
2	ECR12314954230	RONDELLA	1
3	ECR12317307930	FERMO CE	1
4	ECR12311440630	VITE SUPPORTO	2
5	ECRP003000180	LEVA CAVO	1
6	ECR12314312110	GUARNIZIONE AD ANELLO	1
7	ECRP003001130	NEEDLE, HIGH SPEED	1
8	ECRP003001950	CORPO POMPANTE COMPLETO	1
9	ECR12312610631	FILTRO CARBURATORE	1
10	ECR12312205560	MOLLA BILANCIERE	1
11	ECR12313803930	SPINOTTO	1
12	ECR12313905560	VITE BILANCIERE	1
13	ECR12313719830	SPILLO CARBURATORE	1
14	ECR12312303930	BILANCIERE	1
15	ECRP003000100	GUARNIZIONE MEMBRANA	1
16	ECR12311240630	MEMBRANA POMPANTE	1
17	ECR12314027230	GUARNIZIONE MEMBRANA	1
18	ECRP003001850	MEMBRANA CON DISCO	1
19	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
20	ECR12314444330	VITE COPERCHIO	4
21	ECRP003001940	*VEDI ECRA259000000 *	2

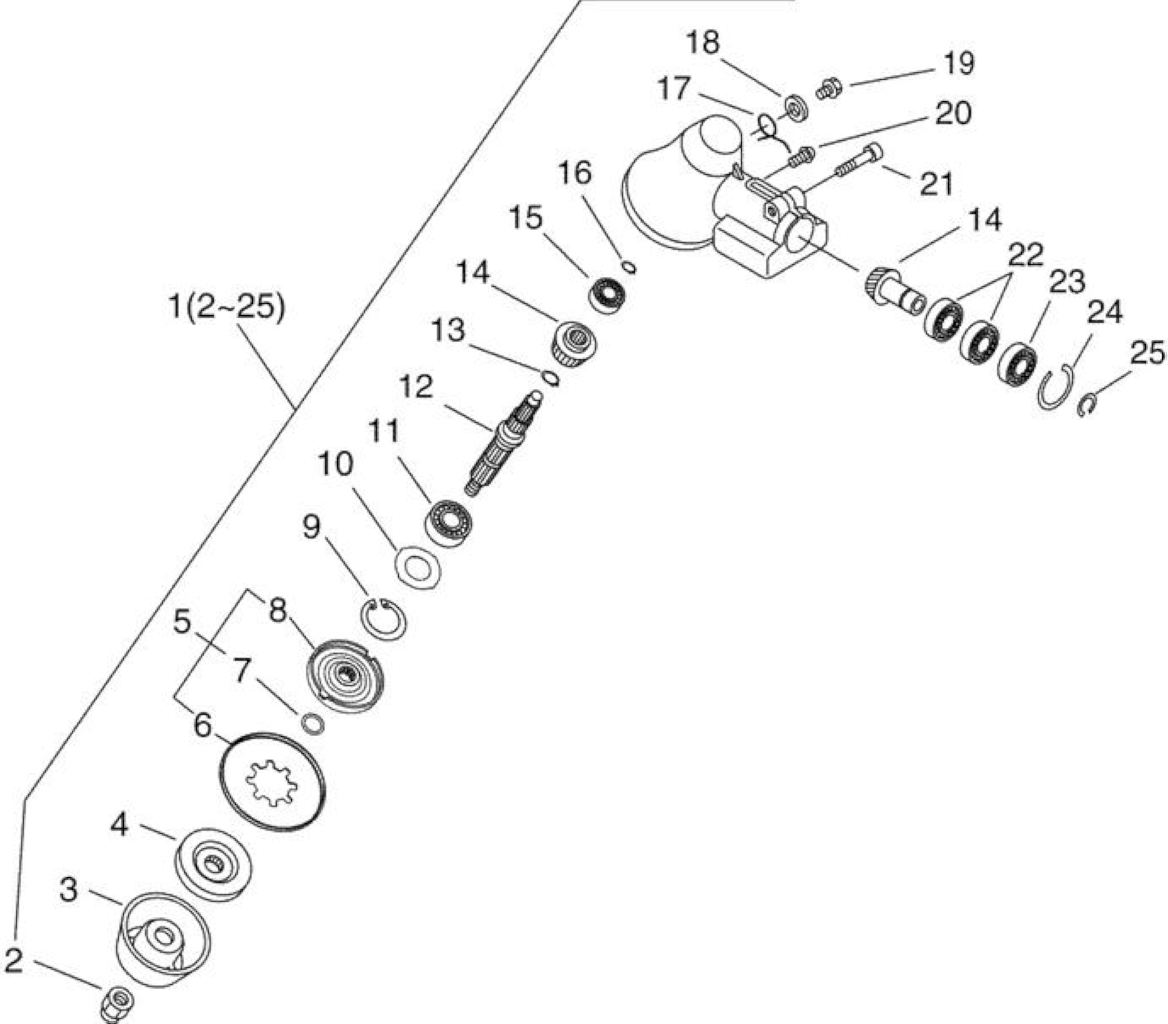

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021035820	*VEDI ECRP021048500 *	1
2	ECR61032052130	DADO TESTINA	1
3	ECR69922956830	SOTTOCOPPA FISSA	1
4	ECR61031452130	PIASTRA FERMA DISCO	1
5	ECRC535000920	PIASTRINA PORTADISCO COMPLETA	1
6	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
7	ECR90072000012	ANELLO GOMMA P-12	1
9	ECR90070200042	ANELLO	1
10	ECR90060350008	RONDELLA	1
11	ECR90081206302	CUSCINETTO	1
12	ECRC534000850	*VEDI ECRC534000940 *	1
13	ECR90070600012	FERMO WR12	1
14	ECRV000000110	COPPIA CONICA	1
15	ECR90081000629	CUSCINETTO BB 629	1
16	ECR90070100009	CIRCLIP 9	1
17	ECRV452001310	MOLLA	1
18	ECRV313000090	RONDELLA, 10	1
19	ECR61043450031	TAPPO TESTINA	1
20	ECR90024205010	VITE SR 5X10	1
21	ECR9111806025	BOLT	1
22	ECR90085506900	CUSCINETTO BB6900	2
23	ECR90085806900	CUSCINETTO BB6900Z	1
24	ECR90070200022	FERMO CR22	1
25	ECR90070600010	FERMO WR10	1

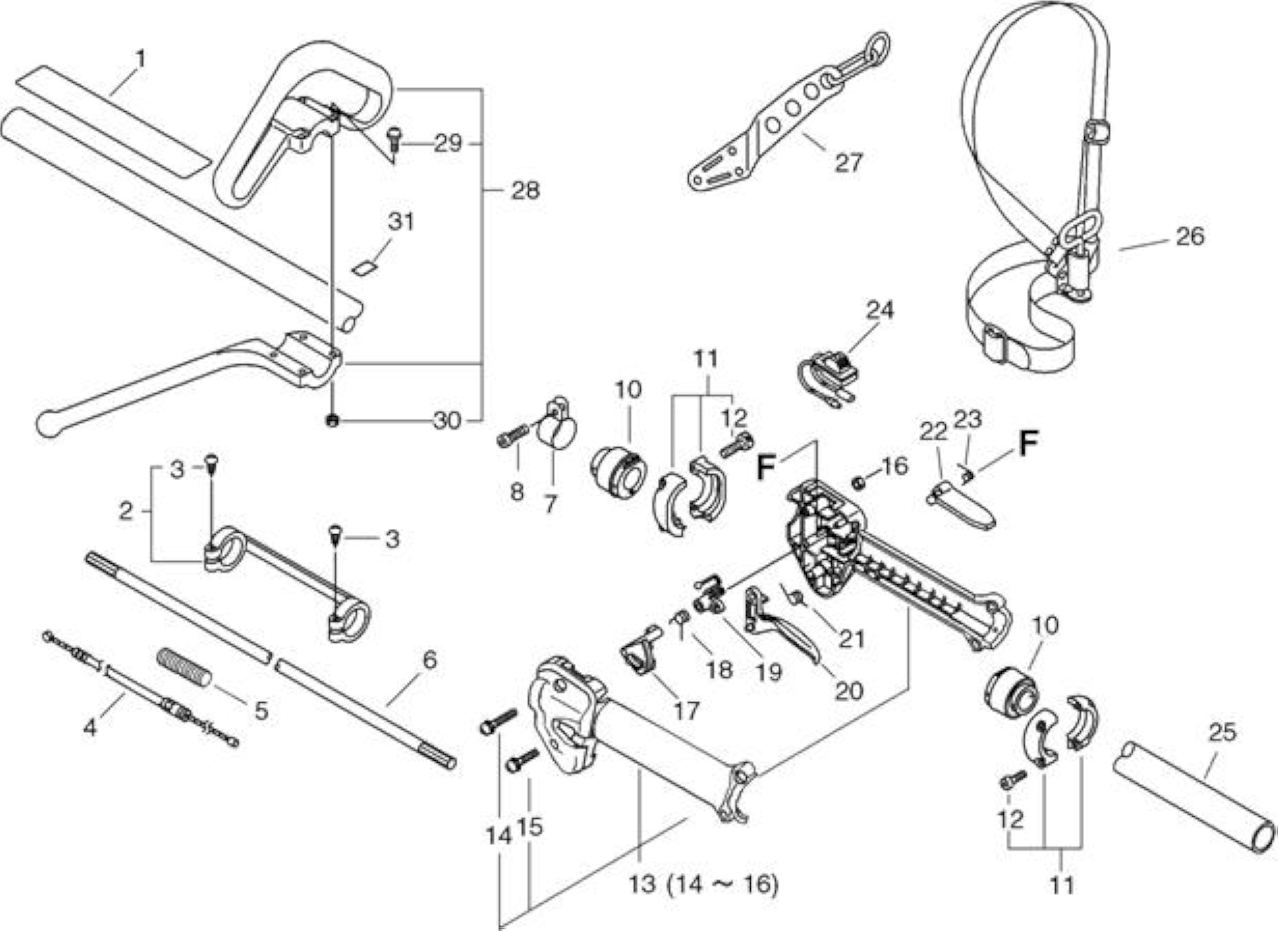

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR89061743130	ETICHETTA	1
2	ECR61028154131	COLLER	1
3	ECR90025304025	SCREW 4*25	2
4	ECRV430000930	CAVO ACCELERATORE	1
5	ECRV475002210	*VEDI ECRV475003240 *	1
6	ECRC504000050	ASTA TRASMISSIONE	1
7	ECRV495001010	FASCETTA	2
8	ECR9111805014	BOLT	2
10	ECRV420000960	AMMORTIZZATORE	2
11	ECRP021012630	FERMO IMPUGNATURA	1
12	ECR9111805025	BULLONE	4
13	ECRP021005960	* VEDI ECRP021049610 *	1
14	ECR9111805025	BULLONE	3
15	ECR9111805035	BOLT	1
16	ECR90050000005	DADO N05	4
17	ECRC461000010	FERMO ACCELERATORE *T.I.03-128	1
18	ECRV452000120	MOLLA DI RITORNO	1
19	ECRC461000000	FERMO ACCELERATORE *T.I.03-128	1
20	ECRC450000110	GRILLETTO ACCELERATORE *T.I.03-128	1
21	ECR17804342230	MOLLA DI RITORNO	1
22	ECR17809052632	LEVA BLOCCA ACCELERATORE	1
23	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
24	ECRA440000530	INTERRUTTORE COMPLETO	1
25	ECRC050002380	*VEDI ECRP021048750 *	1
26	ECR30100146731	*VEDI ECR30100055230 *	1
27	ECRC624000020	AGGANCIO CINGHIA	1
28	ECRP021013540	IMPUGNATURA SX COMPL.	1
29	ECR9111805035	BOLT	4
30	ECR90050000005	DADO N05	4
31	ECR89015204930	ETICHETTA	1

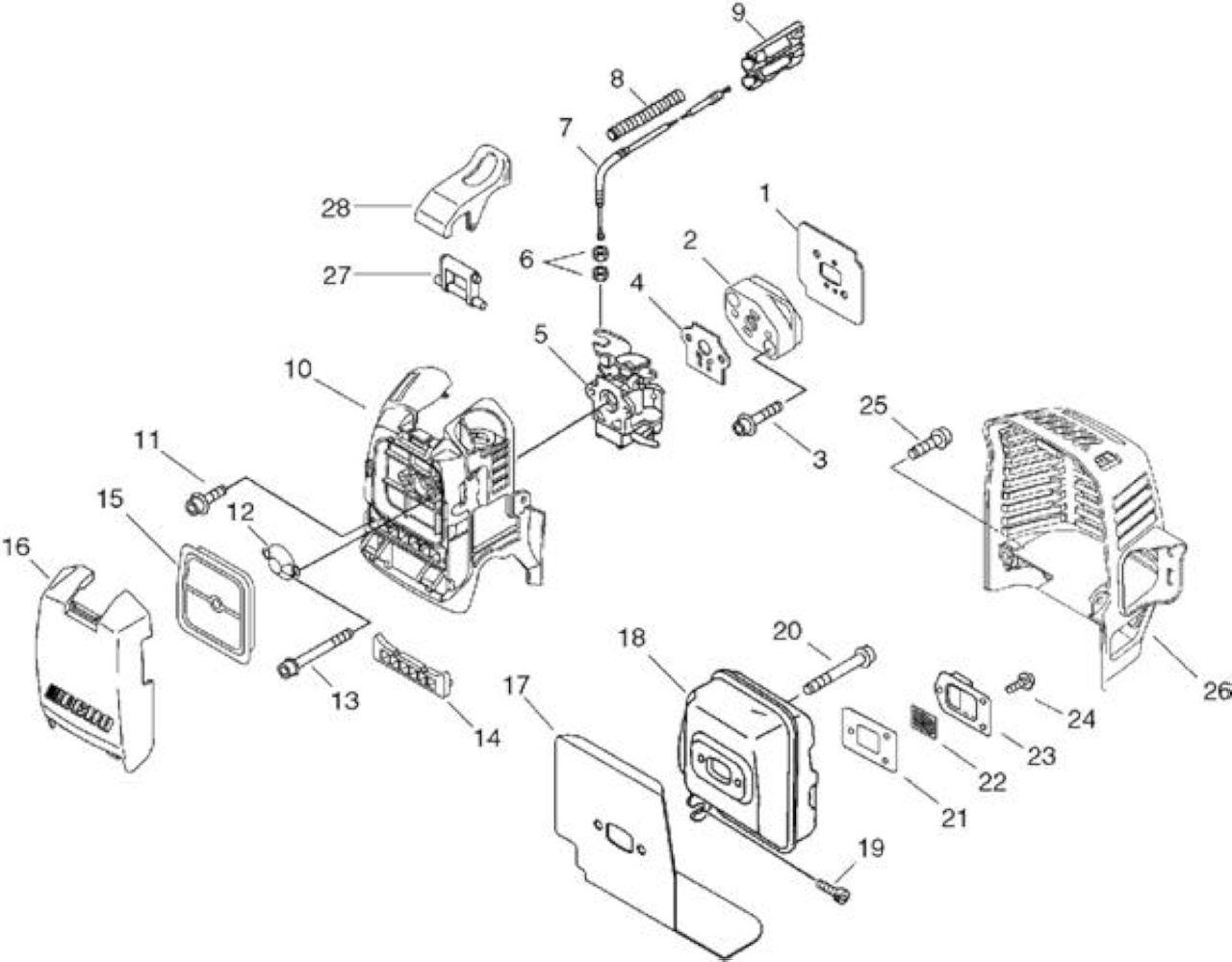

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV103000430	GUARNIZIONE ISOL-CARBURATORE	1
2	ECRA200000950	ISOLATORE	1
3	ECR90016205025	BULLONE BRUGOLA 5X25	2
4	ECRV103000160	GUARNIZIONE ISOL-CARBURATORE	1
5	ECRA021001550	CARBURATORE WYK/EX257	1
6	ECR90050200006	DADO 3N06	2
7	ECRV430000540	CAVO ACCELERATORE	1
8	ECRV475002210	*VEDI ECRV475003240 *	1
9	ECR17808155932	ASTUCCIO CAVI	1
10	ECRP021014140	COPERCHIO FILTRO ARIA -ARANCIO- *T.I.17-616	1
11	ECR90010605012	BULLONE BRUGOLA 5X12	1
12	ECRA244000010	SUPPORTO FILTRO ARIA	1
13	ECR90010505060	BULLONE BRUGOLA 5X60	2
14	ECRV420000640	SUPPORTO	1
15	ECRA226000140	FILTRO ARIA X SRM330/335/350ES	1
16	ECRA232000151	COPERCHIO FILTRO ARIA -ARANCIO- *T.I.17-616	1
17	ECRV104000890	GUARNIZIONE MARMITTA	1
18	ECRA300000720	MARMITTA	1
19	ECR90010605010	BOLT, H.S. 5*10	1
20	ECR90010505020	BULLONE BRUGOLA 5X20	2
21	ECRV104000520	GUARNIZIONE SCARICO	1
22	ECR14586240630	RETINA MARMITTA	1
23	ECRA313000900	GUIDA SCARICO	1
24	ECR9136704010	SCREW	3
25	ECR9112105012	BULLONE	1
26	ECRP021014190	*VEDI ECRP021014191 *	1
27	ECRJ485000030	RACCORDO	1
28	ECRA235000100	* VEDI ECRA235000101 *	1

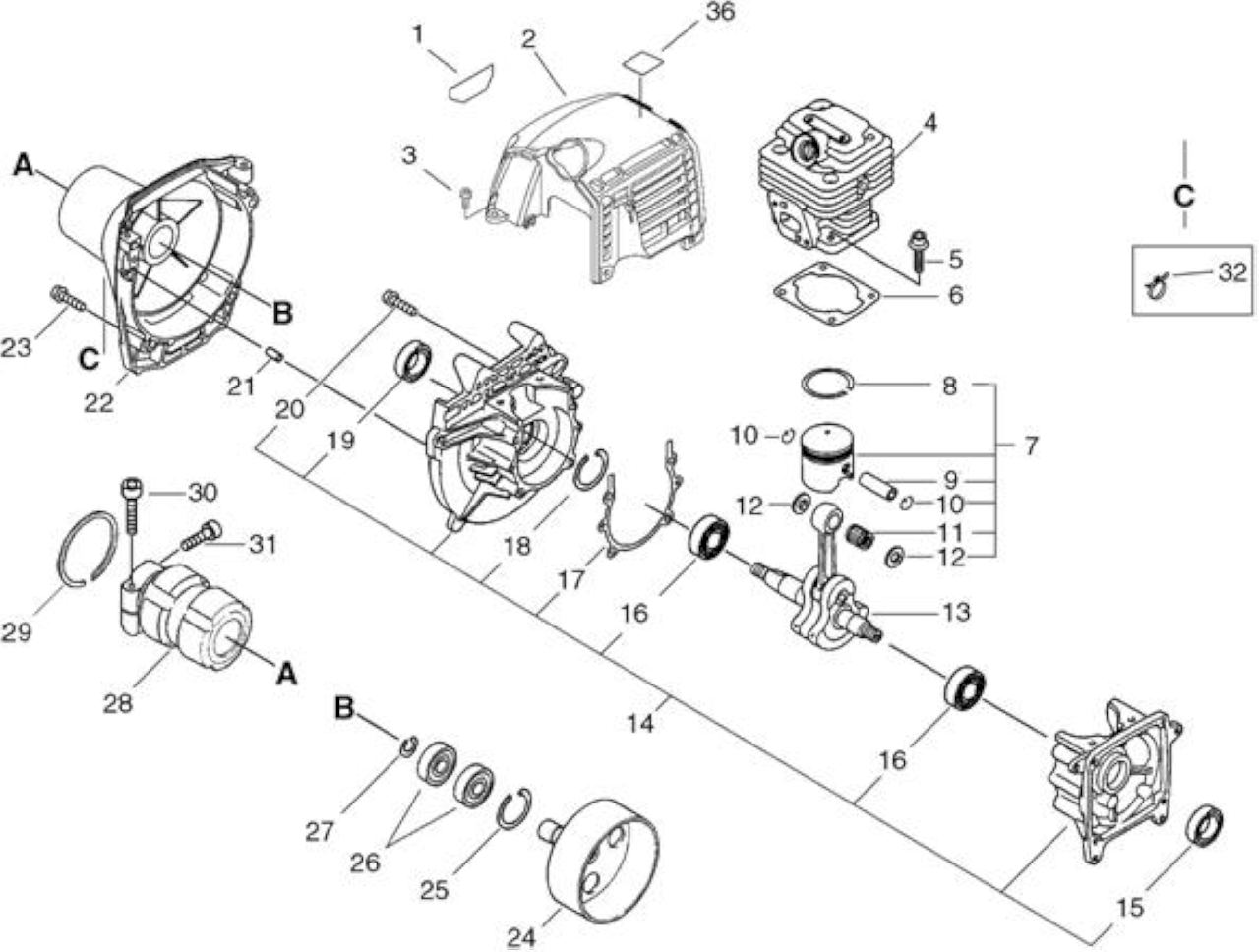

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRX547002110	ETICHETTA	1
2	ECRA160000990	COPERCHIO CILINDRO	1
3	ECR9112105012	BULLONE	2
4	ECRA130000850	CILINDRO X 335T/ES	1
5	ECRV203000170	BOLT,5	4
6	ECRV100000240	GUARNIZIONE CILINDRO	1
7	ECRP021037520	KIT PISTONE X 335T/ES	1
8	ECRA101000190	FASCIA ELASTICA	1
9	ECR10001327430	SPINOTTO PISTONE	1
10	ECR10001503931	FERMO SPINOTTO	2
11	ECR10001216131	CUSCINETTO DI BIELLA	1
12	ECR10001453630	DISTANZIALE SPINOTTO	2
13	ECRA011000301	ALBERO MOTORE	1
14	ECRP021014020	KIT CARTER MOTORE	1
15	ECRV505000020	PARAOLIO	1
16	ECR9403536201	CUSCINETTO BB6201/C3	2
17	ECRV102000040	GUARNIZIONE CARTER MOTORE	1
18	ECR90070200032	FERMO CR32	1
19	ECR10021203930	PARAOLIO	1
20	ECRV203000160	BOLT,5	4
21	ECR10021503930	*VEDI ECR90033040080 *	2
22	ECRA172000770	CARTER VENTOLA	1
23	ECR9111805020	BULLONE	4
24	ECRA556000270	CAMPANA FRIZIONE	1
25	ECR90070200028	FERMO CR28	1
26	ECR90080706001	CUSCINETTO BB6001	2
27	ECR90070100012	FERMO CS12	1
28	ECRV420000970	AMMORTIZZATORE	1
29	ECR90070200045	ANELLO DI TENUTA	1
30	ECR9111805028	BOLT	1
31	ECR9111805012	VITE	1
32	ECRV491000160	CLIP	1
36	ECRX505002310	ETICHETTA	1

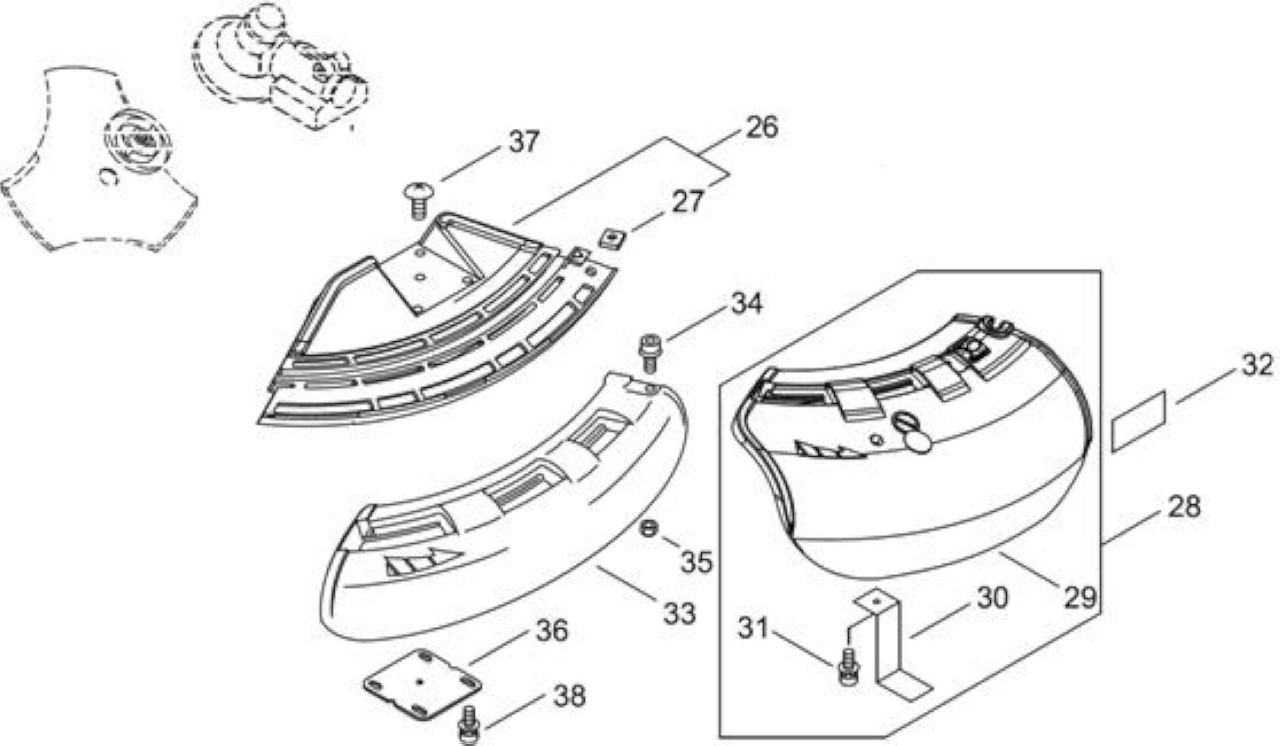

Rif.	Articolo	Descrizione	Q.tà	Nota
26	ECRC550000511	SUPPORTO SALVAGAMBE (ARANCIO)	1
27	ECR90056500005Z		1
28	ECRP021034375	SALVAGAMBE COMPLETO	1
29	ECRC550000560	SUPPORTO SALVAGAMBE	1
30	ECRC554000030	LAMETTA TAGLIAFILO	1	17INCH
31	ECR9111805018	BULLONE	1	CM-5*18
32	ECRX524005230		1	HIGH TORQUE
33	ECRC550000541	PROTEZIONE SALVAGAMBE (NERO)	1
34	ECR9112105025	BULLONE *NON GESTITO*	1
35	ECR90056200005	*VEDI ECR90056000005 *	1	5
36	ECRC552000200	PIASTRINA	1
37	ECR9131604010	VITE	1	M4*10
38	ECRV203001980	BOLT,5	4	5

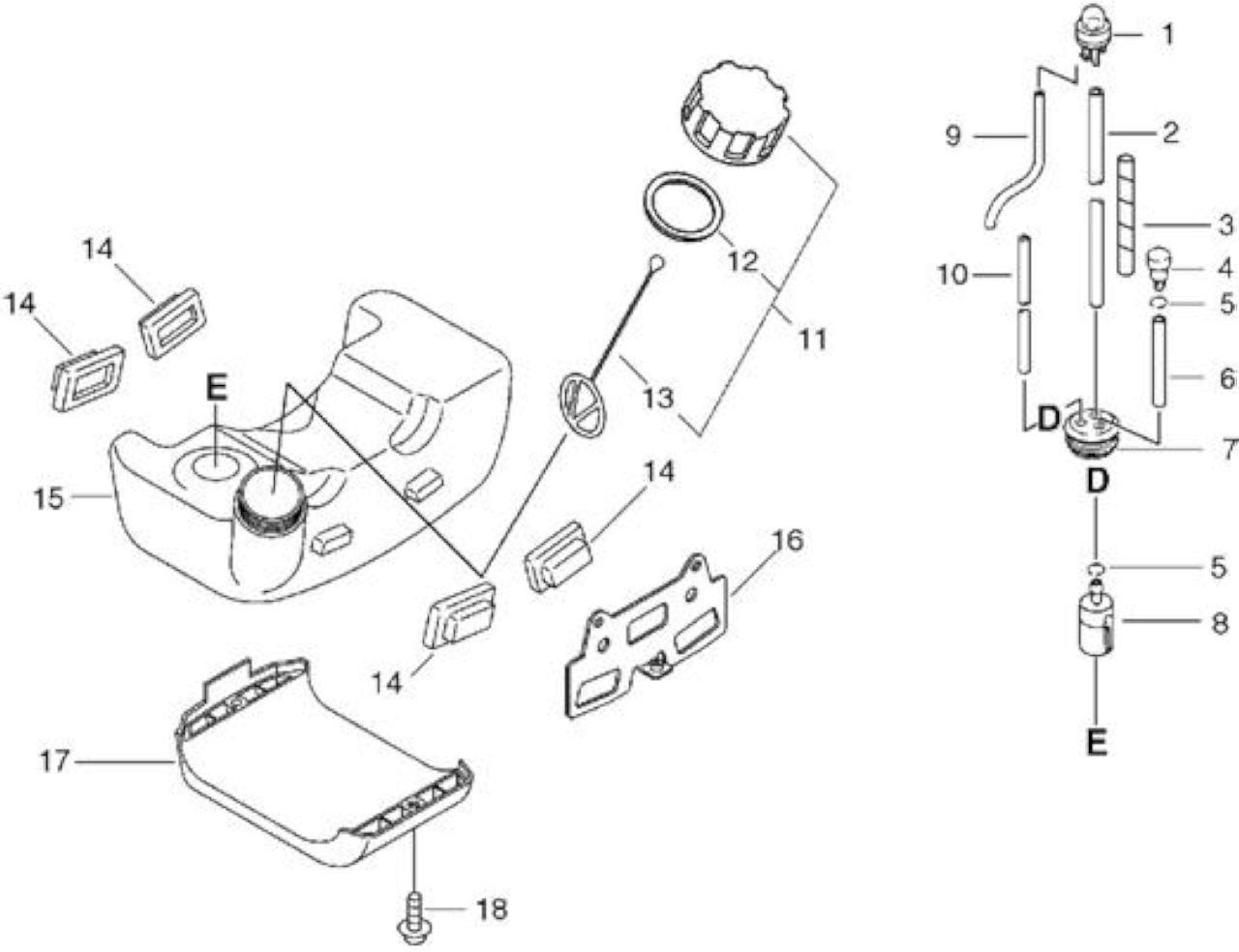

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR12318139130	PRIMER - ARANCIONE -	1
2	ECR13201022130	*VEDI ECR13201022131 *	1
3	ECRV475002240	TUBE	1
4	ECR13130056430	*VEDI ECR13130056431 *	1
5	ECR13201326630	*VEDI ECRV490001230 *	2
6	ECRV471001180	*VEDI ECRV471001181 *	1
7	ECR13211555930	*VEDI ECR13211555931 *	1
8	ECR13120514930	*VEDI ECR13120514931 *	1
9	ECRV471000640	TUBETTO	1
10	ECR13201053630	*VEDI ECR13201053631 *	1
11	ECRP021012210	*VEDI ECRP021012211 *	1
12	ECR13101655830	*VEDI ECRV107000190 *	1
13	ECRA365000060	MISCELATORE	1
14	ECR13192055430	AMMORTIZZATORE SERBATOIO	4
15	ECRA350000200	SERBATOIO MISCELA	1
16	ECRA393000060	AMMORTIZZATORE SERBATOIO	1
17	ECRA175000011	SUPPORTO SERBATOIO MISCELA	1
18	ECR9112105016	BOLT, FLANGE	2

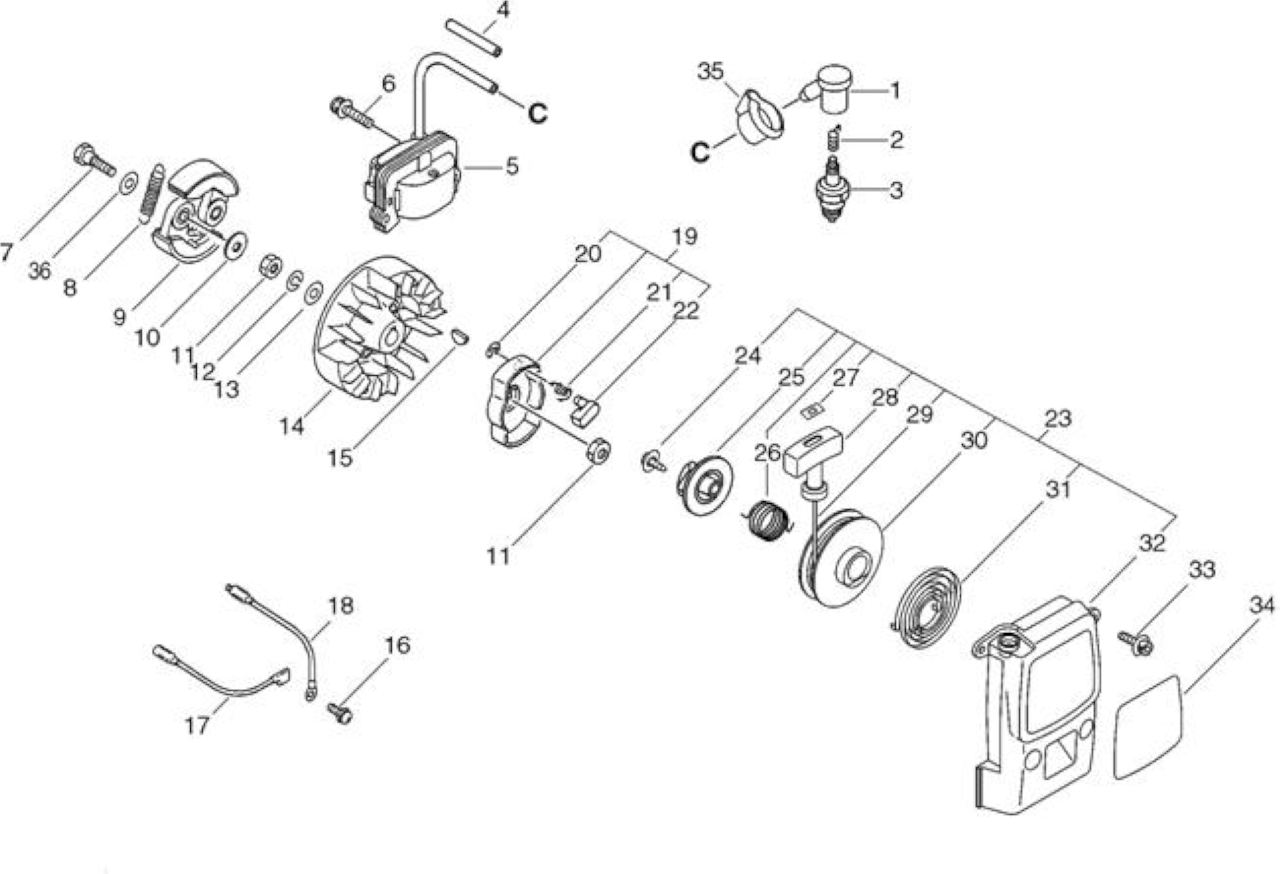

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA427000000	CAPPUCCIO CANDELA	1
2	ECRA426000000	MOLLA CAPPUCCIO CANDELA	1
4	ECR43741216430	TUBE, PROTECTOR	1
5	ECR15262655730	MODULO ACCENSIONE	1
6	ECR90016205020	BULLONE BRUGOLA 5X20	2
7	ECRA557000150	BULLONE FRIZIONE	2
8	ECRA566000010	MOLLA FRIZIONE	1
9	ECRA553000000	MASSA FRIZIONE	2
10	ECR17504805530	RONDELLA FRIZIONE	2
11	ECR90050200008	DADO 3N08	2
12	ECR90060500008	RONDELLA APERTA M8	1
13	ECR90060000008	RONDELLA PIANA M8	1
14	ECR15280155430	VOLANO	1
15	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
16	ECR90023805010	VITE SR 5X10	1
17	ECRV485000230	LEAD	1
18	ECRV485000240	LEAD	1
19	ECRA052000190	GANCI AVV.TO COMPLETI	1
20	ECRP022002100	*VEDI SKRP022002100 *	2
21	ECR17723440630	MOLLA DI RITORNO	2
22	ECRP022006850	GANCIO AVVIAMENTO	2
23	ECRA051000760	AVVIAMENTO COMPL.X SRM330/350/335ES	1
24	ECR17723661830	*VEDI ECRV253000310 *	1
25	ECRP022008460	PULEGGIA AVVIAMENTO	1
26	ECRP022008450	MOLLA	1
27	ECR17724611120	*VEDI ECRP022037670 *	1
28	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
30	ECRP022008470	AVVOLGIFUNE	1
31	ECR17722040630	MOLLA AVVIAMENTO	1
32	ECRP022008540	CARTER AVVIAMENTO	1
33	ECR9112105016	BOLT, FLANGE	4
34	ECRX502000520	LABEL,ECHO	1
35	ECRV141000020	PROTEZIONE IN GOMMA	1
36	ECR17504956030	RONDELLA FRIZIONE	2
