Carburatore

Filtro aria, Carburatore, Marmitta Impugnatura (L)

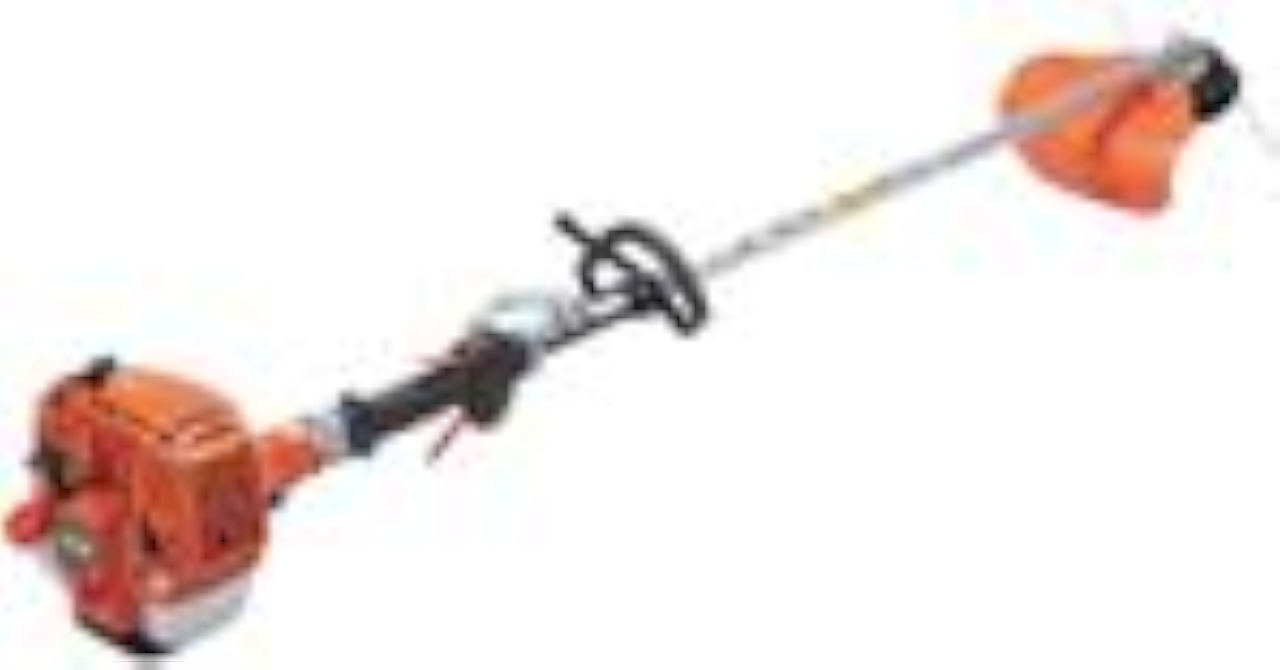

Informazioni tecniche
CILINDRATA	30,5
POTENZA	1,0 (1,4)
PESO	7,2
SERBATOIO MIX	840
LUNGHEZZA MASSIMA	1840

Impugnatura (U)

Motore, Campana frizione Salvagambe

Scatola ingranaggi Serbatoio miscela Volano, Avviamento

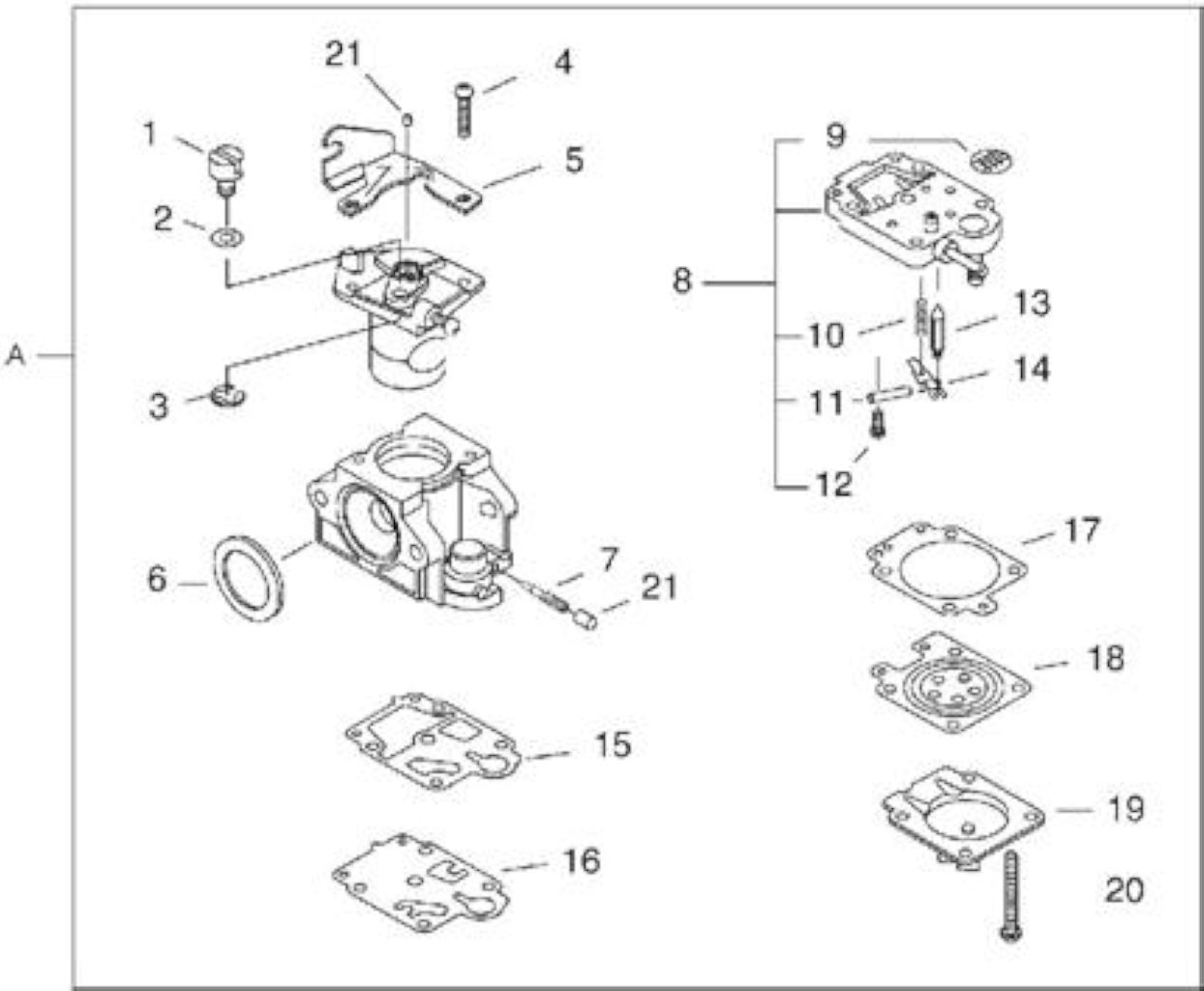

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001550	CARBURATORE WYK/EX257	1
1	ECR12317245130	PERNO CARBURATORE	1
2	ECR12314954230	RONDELLA	1
3	ECR12317307930	FERMO CE	1
4	ECR12311440630	VITE SUPPORTO	2
5	ECRP003000180	LEVA CAVO	1
6	ECR12314312110	GUARNIZIONE AD ANELLO	1
7	ECRP003001130	NEEDLE, HIGH SPEED	1
8	ECRP003001950	CORPO POMPANTE COMPLETO	1
9	ECR12312610631	FILTRO CARBURATORE	1
10	ECR12312205560	MOLLA BILANCIERE	1
11	ECR12313803930	SPINOTTO	1
12	ECR12313905560	VITE BILANCIERE	1
13	ECR12313719830	SPILLO CARBURATORE	1
14	ECR12312303930	BILANCIERE	1
15	ECRP003000100	GUARNIZIONE MEMBRANA	1
16	ECR12311240630	MEMBRANA POMPANTE	1
17	ECR12314027230	GUARNIZIONE MEMBRANA	1
18	ECRP003001850	MEMBRANA CON DISCO	1
19	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
20	ECR12314444330	VITE COPERCHIO	4
21	ECRP003001940	*VEDI ECRA259000000 *	2

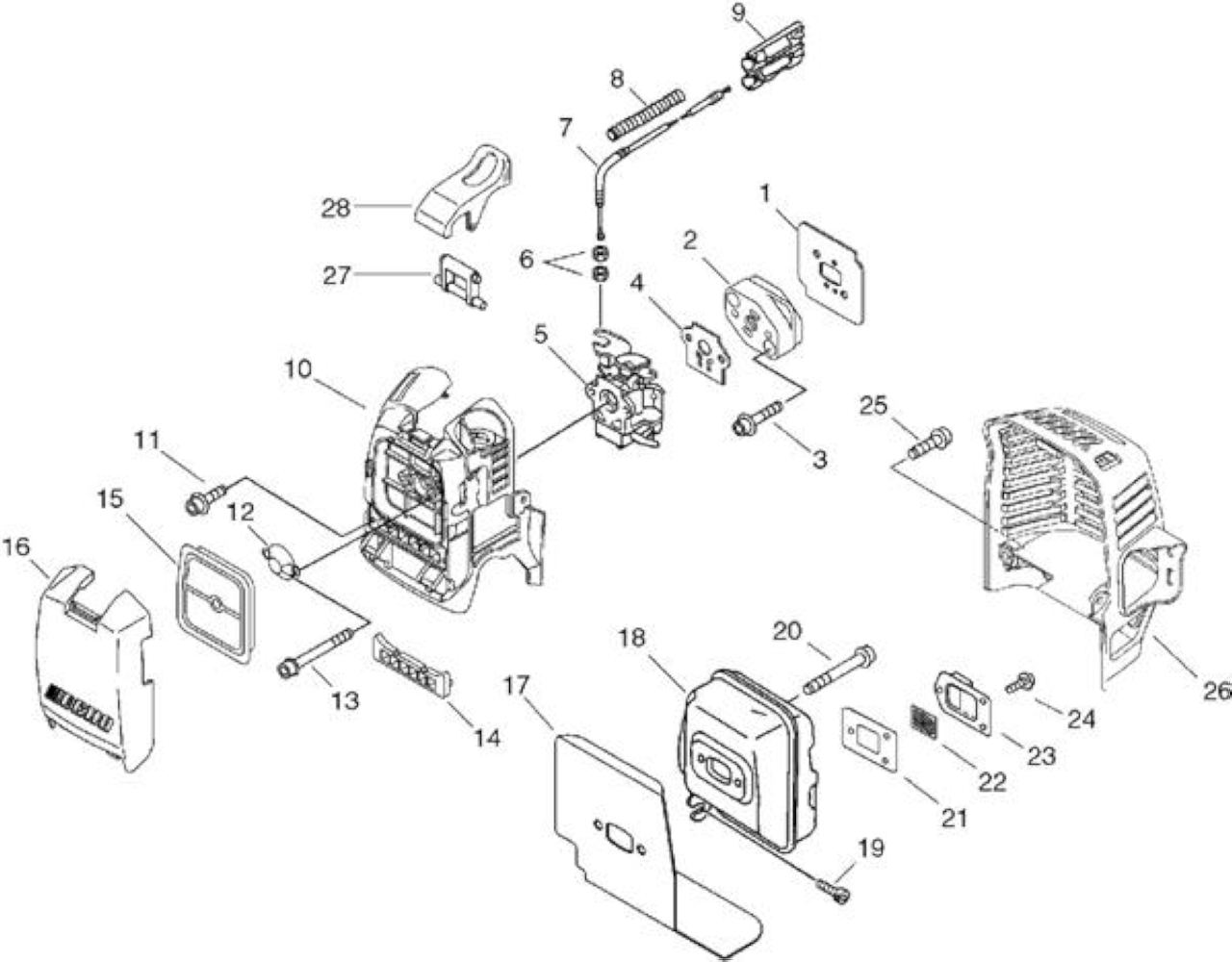

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV103000430	GUARNIZIONE ISOL-CARBURATORE	1
2	ECRA200000320	ISOLATORE	1
3	ECR90016205025	BULLONE BRUGOLA 5X25	2
4	ECRV103000160	GUARNIZIONE ISOL-CARBURATORE	1
5	ECRA021001550	CARBURATORE WYK/EX257	1
6	ECR90050200006	DADO 3N06	2
7	ECRV430000540	CAVO ACCELERATORE	1
8	ECRV475002210	*VEDI ECRV475003240 *	1
9	ECR17808155931	*VEDI ECR17808155932 *	1
10	ECRP021014140	COPERCHIO FILTRO ARIA -ARANCIO- *T.I.17-616	1
11	ECR90010605012	BULLONE BRUGOLA 5X12	1
12	ECRA244000010	SUPPORTO FILTRO ARIA	1
13	ECR90010505060	BULLONE BRUGOLA 5X60	2
14	ECRV420000640	SUPPORTO	1
15	ECRA226000140	FILTRO ARIA X SRM330/335/350ES	1
16	ECRA232000151	COPERCHIO FILTRO ARIA -ARANCIO- *T.I.17-616	1
17	ECRV104000890	GUARNIZIONE MARMITTA	1
18	ECRA300000720	MARMITTA	1
19	ECR90010605010	BOLT, H.S. 5*10	1
20	ECR90010505020	BULLONE BRUGOLA 5X20	2
21	ECRV104000520	GUARNIZIONE SCARICO	1
22	ECR14586240630	RETINA MARMITTA	1
23	ECRA313000900	GUIDA SCARICO	1
24	ECR9136704010	SCREW	3
25	ECR9112105012	BULLONE	1
26	ECRP021014190	*VEDI ECRP021014191 *	1
27	ECRJ485000030	RACCORDO	1
28	ECRA235000100	* VEDI ECRA235000101 *	1

ECR61001149931

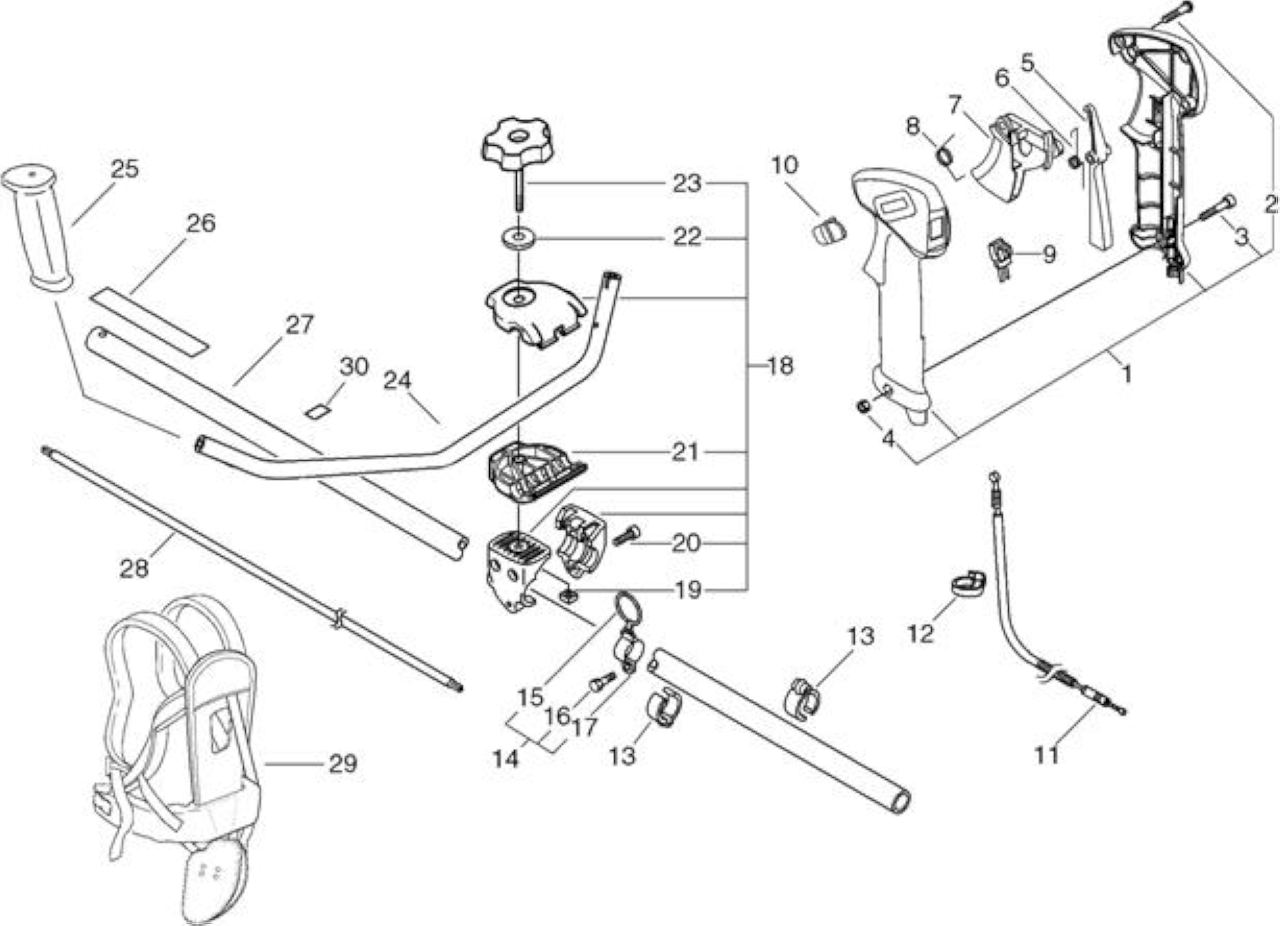

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR89061743130	ETICHETTA	1
2	ECR61028142230	DISTANZIATORE	1
3	ECR90025304025	SCREW 4*25	2
4	ECRV430000930	CAVO ACCELERATORE	1
5	ECRV475002210	*VEDI ECRV475003240 *	1
6	ECR61001149930	*VEDI ECR61001149931 *	1	SOSTITUITO DA
7	ECR30120707530	*VEDI ECR30120707531 *	2
8	ECR9111905018	BOLT	2
9	ECRV353000090	COLLARE,5	2
10	ECRV420001061	SET AMMORTIZZATORI *T.I.05-268	2
11	ECRP021012640	SET FISSAGGIO IMPUGNATURA	1
12	ECR9111805025	BULLONE	4
13	ECRP021014210	SET IMPUGNATURA DX	1
14	ECR9111805025	BULLONE	3
15	ECR9111805035	BOLT	1
16	ECR90050000005	DADO N05	4
17	ECRC461000010	FERMO ACCELERATORE *T.I.03-128	1
18	ECRV452000120	MOLLA DI RITORNO	1
19	ECRC461000000	FERMO ACCELERATORE *T.I.03-128	1
20	ECRC450000110	GRILLETTO ACCELERATORE *T.I.03-128	1
21	ECRV452000200	MOLLA DI RITORNO *T.I.05-268	1
22	ECR17809052632	LEVA BLOCCA ACCELERATORE	1
23	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
24	ECRA440000530	INTERRUTTORE COMPLETO	1
25	ECRC050000790	TUBO TRASMISSIONE	1
26	ECR30100055230	* VEDI ECR30100055232 *	1
27	ECRC624000020	AGGANCIO CINGHIA	1
28	ECRP021014200	IMPUGNATURA SX COMPL.	1
29	ECR9111805035	BOLT	4
30	ECR90050000005	DADO N05	4
31	ECR89015204930	ETICHETTA	1

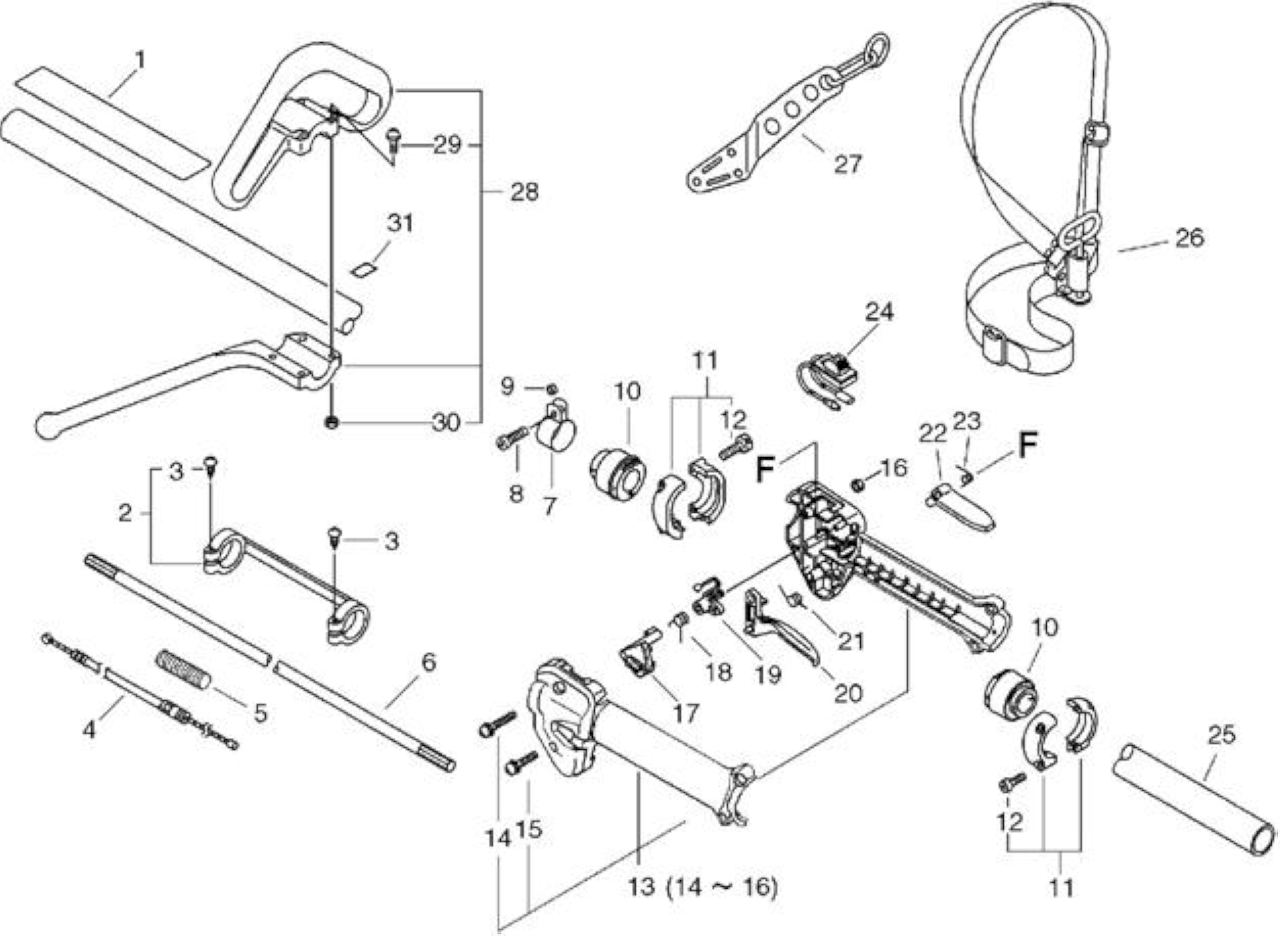

Rif. Articolo Descrizione Q.tà Nota

2 ECR90025604016 VITE SR 4X16 3

5 ECRC460000110 *VEDI ECRC460000111 * 1 SOSTITUITO DA

3 ECR9111905030 BOLT 1

4 ECR90050000005 DADO N05 1

6 ECRV452000350 MOLLA FERMO

ACCELERATORE*T.I.15-574

1 ECRC460000111

8 ECRV452000360 MOLLA FERMO 1

9 ECRA440001000 *VEDI ECRP021014350 * 1

ACCELERATORE*T.I.15-574

10 ECRC463000020 POMELLO *T.I.15-574 1

13 ECR22492452930 CLIP 2

11 ECRV430002020 CAVO ACCELERATORE 1

12 ECR15911209961 CLIP 1

15 ECR30101505330 HOOK, BAND 1

14 ECRP021012660 *VEDI ECRP021012661 * 1

17 ECR30121004630 *VEDI ECR30121004631 * 1

16 ECR9111905012 BOLT 1

18 ECRP021002761 *VEDI ECRP021012740 * VEDI 1

19 ECR90056550008 DADO -08- 1

NOTE *T.I.01-052

21 ECRC423000041 *VEDI ECRC423000043 * 1

20 ECR9111805030 BOLT 3

23 ECRV299000110 POMELLO 1

22 ECR60501454230 RONDELLA 1

ECR61001149931

24 ECRC400000211 IMPUGNATURA ANTERIORE 1

26	ECR89061743130	ETICHETTA	1
27	ECRC050000410	TUBO TRASMISSIONE DIAMETRO1 28MM
28	ECR61001149930	*VEDI ECR61001149931 * 1		SOSTITUITO DA
29	ECRC062000192	*VEDI ECRC062000182 * 1
30	ECR89015204930	ETICHETTA 1

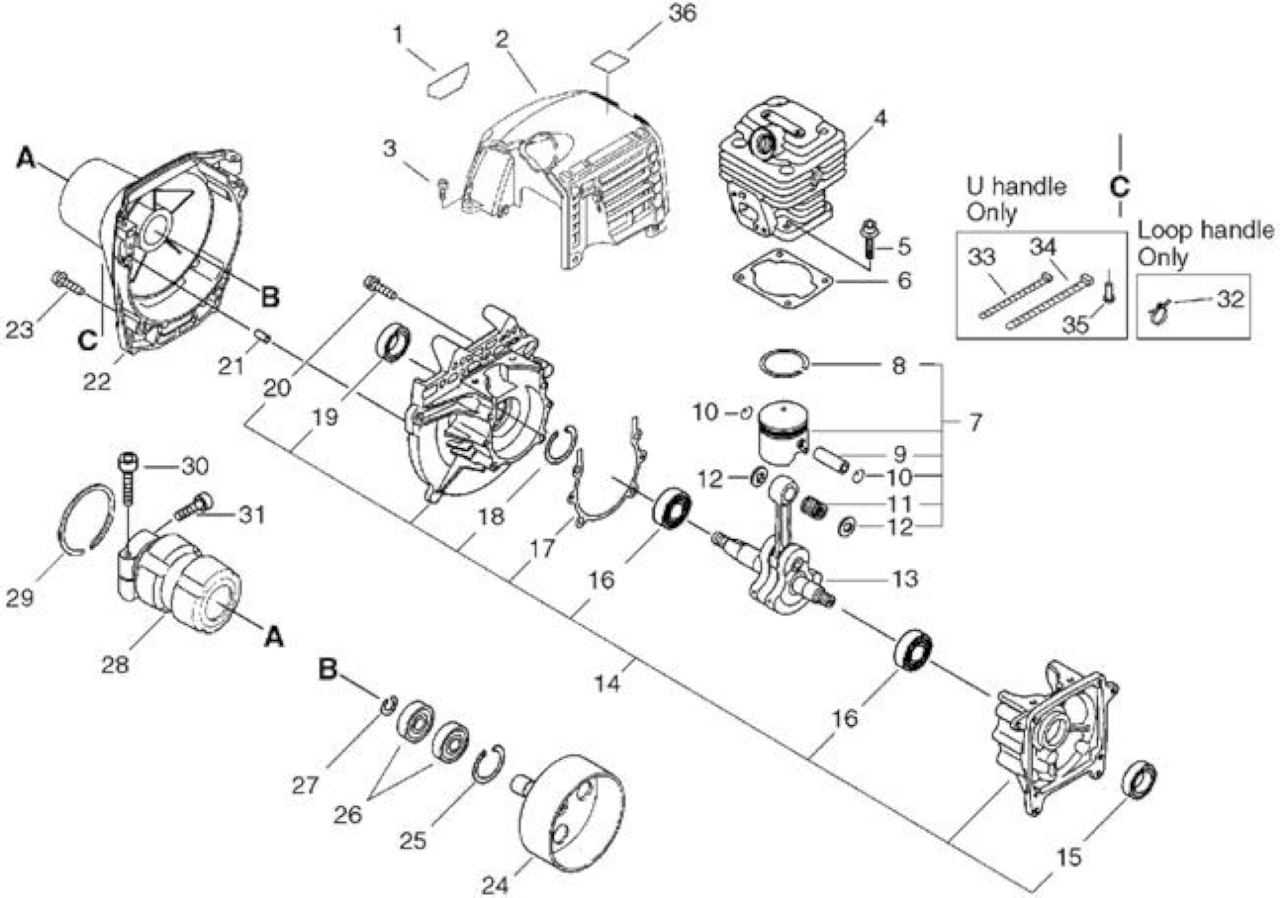

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRX547000830	LABEL,ECHO	1
2	ECRA160000990	COPERCHIO CILINDRO	1
3	ECR9112105012	BULLONE	2
4	ECRA130000850	CILINDRO X 335T/ES	1
5	ECRV203000170	BOLT,5	4
6	ECRV100000240	GUARNIZIONE CILINDRO	1
7	ECRP021014030	*VEDI ECRP021037520 *	1
8	ECRA101000190	FASCIA ELASTICA	1
9	ECR10001327430	SPINOTTO PISTONE	1
10	ECR10001503931	FERMO SPINOTTO	2
11	ECR10001216131	CUSCINETTO DI BIELLA	1
12	ECR10001453630	DISTANZIALE SPINOTTO	2
13	ECRA011000301	ALBERO MOTORE	1
14	ECRP021014020	KIT CARTER MOTORE	1
15	ECRV505000020	PARAOLIO	1
16	ECR9403536201	CUSCINETTO BB6201/C3	2
17	ECRV102000040	GUARNIZIONE CARTER MOTORE	1
18	ECR90070200032	FERMO CR32	1
19	ECR10021203930	PARAOLIO	1
20	ECRV203000160	BOLT,5	4
21	ECR10021503930	*VEDI ECR90033040080 *	2
22	ECRA172000770	CARTER VENTOLA	1
23	ECR9111805020	BULLONE	4
24	ECR17500549930	CAMPANA FRIZIONE	1
25	ECR90070200028	FERMO CR28	1
26	ECR90080706001	CUSCINETTO BB6001	2
27	ECR90070100012	FERMO CS12	1
28	ECRV420000420	*VEDI ECRV420000980 *	1
29	ECR90070200045	ANELLO DI TENUTA	1
30	ECR9111805028	BOLT	1
31	ECR9111805012	VITE	1
32	ECRV491000160	CLIP	1
33	ECR17812143230	FERMO	1
34	ECRV495000760	BAND	1
35	ECR30201310910	RIVET	1
36	ECRX505002310	ETICHETTA	1

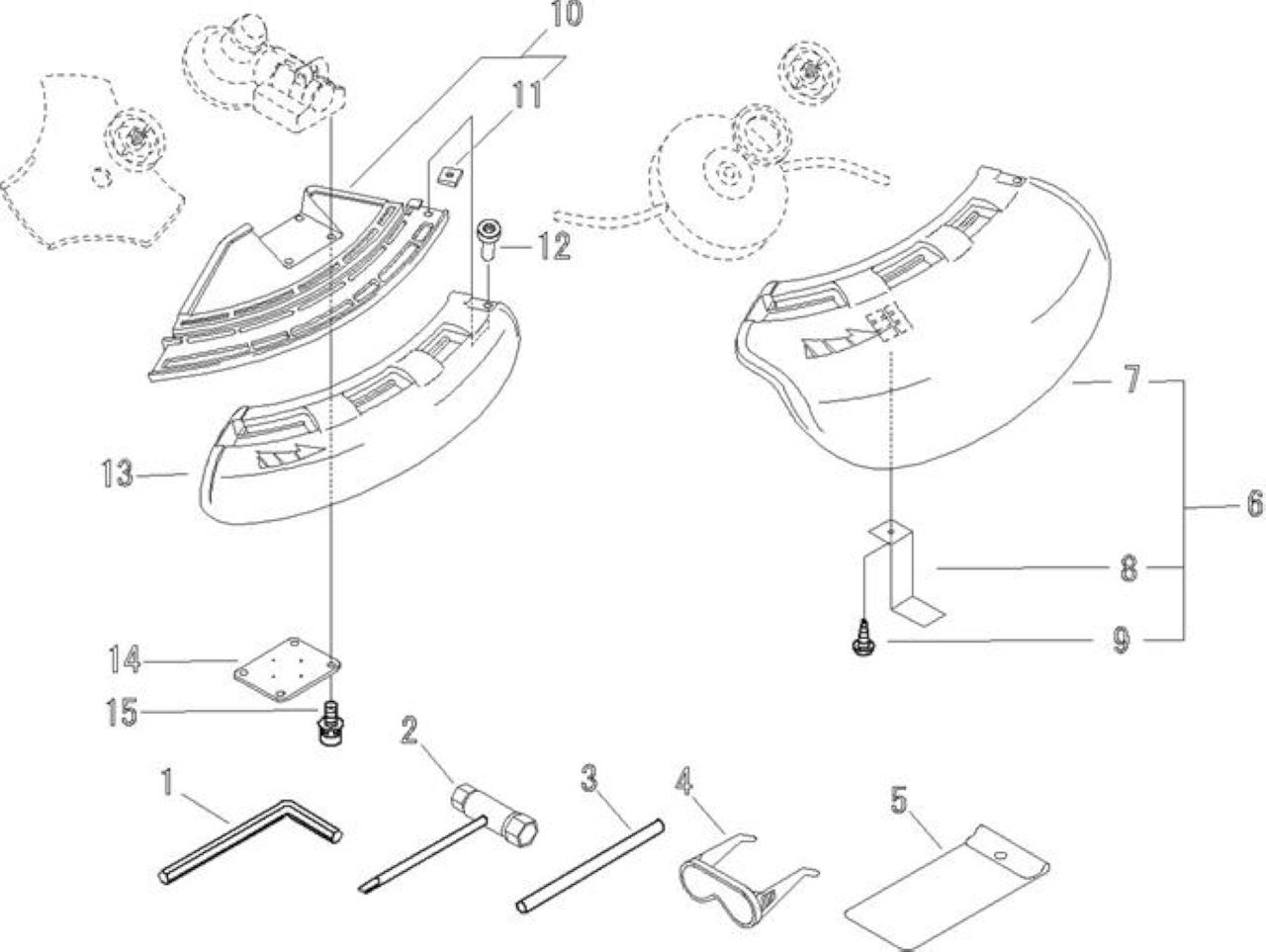

Rif.	Articolo	Descrizione	Q.tà Nota
6	ECRP021013770	*VEDI ECRP021013772 *	1
7	ECRC550000080	*VEDI ECRC550000082 *	1
8	ECRC554000030	LAMETTA TAGLIAFILO	1
9	ECR90025205012	VITE SR 5X12	1
10	ECRC550000100	*VEDI ECRC550000102 *	1
11	ECR90056500005	DADO N.5	1
12	ECR90024205018	VITE SR 5X18	1
13	ECRC550000090	*VEDI ECRC550000092 *	1
14	ECR69901356830	*VEDI ECRC552000200 *	1
15	ECR9111805025	BULLONE	4

ECR61031056931

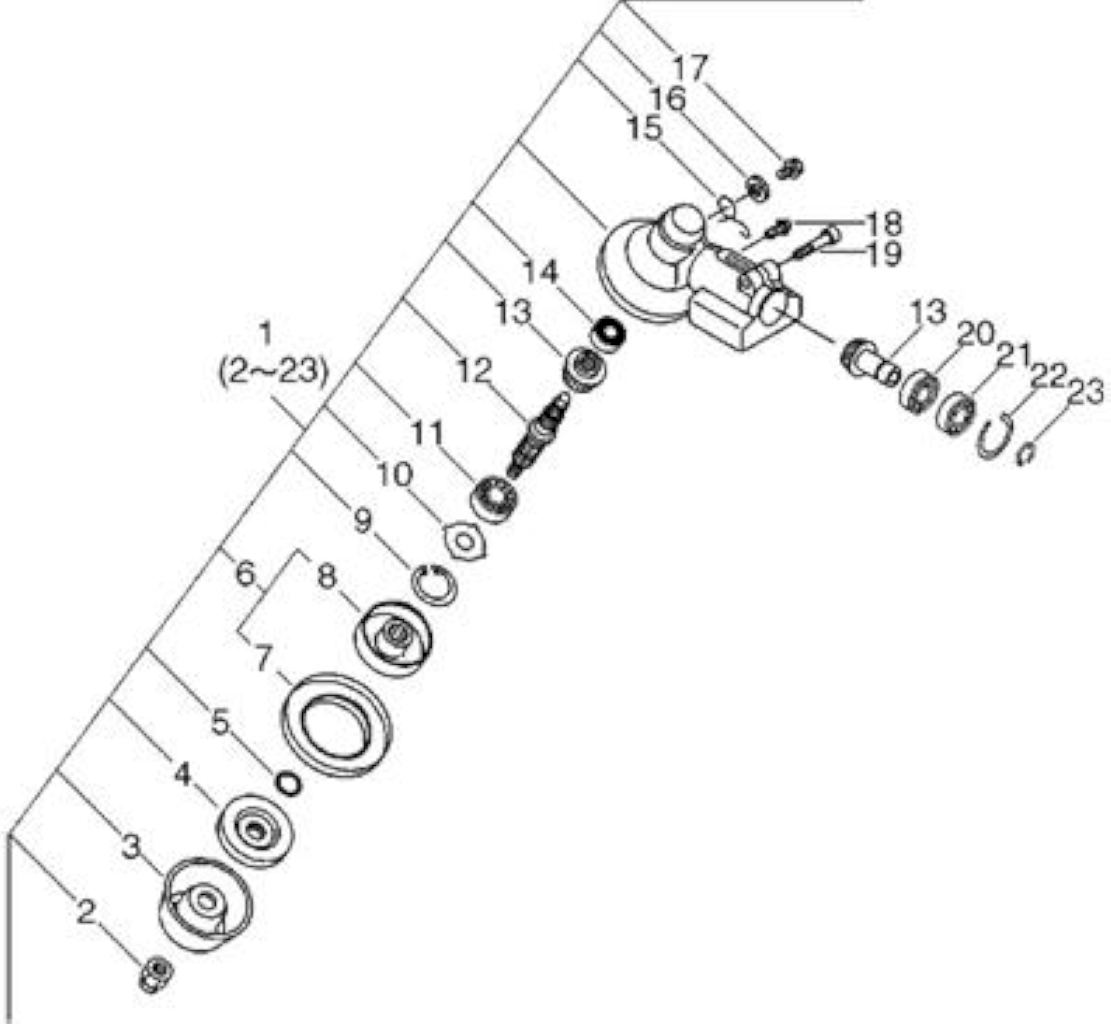

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021012590	*VEDI ECRP021012591 *	1	SOSTITUITO DA
2	ECR61032052130	DADO TESTINA	1	ECRP021012591
3	ECR69922956830	SOTTOCOPPA FISSA	1
4	ECR61031452130	PIASTRA FERMA DISCO	1
5	ECR90072000012	ANELLO GOMMA P-12	1
6	ECR61031352932	*VEDI ECRP050010710 *	1
7	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
8	ECR61031352132	*VEDI ECRC535000011 *	1
9	ECR90070200032	FERMO CR32	1
10	ECR61044456830	RONDELLA COPPIA CONICA	1
11	ECR90081206201	CUSCINETTO BB6201	1
12	ECR61031056930	*VEDI ECR61031056931 *	1	SOSTITUITO DA
13	ECR61030056930	COPPIA CONICA	1
14	ECR90081000629	CUSCINETTO BB 629	1
15	ECR61047352131	*VEDI ECRV452001310 *	1
16	ECR90060350008	RONDELLA	1
17	ECR61043450031	TAPPO TESTINA	1
18	ECR90024205010	VITE SR 5X10	1
19	ECR9111806030	BULLONE	1
20	ECR90080006001	CUSCINETTO BB6001	1
21	ECR90080306001	CUSCINETTO BB6001	1
22	ECR90070200028	FERMO CR28	1
23	ECR90070100012	FERMO CS12	1

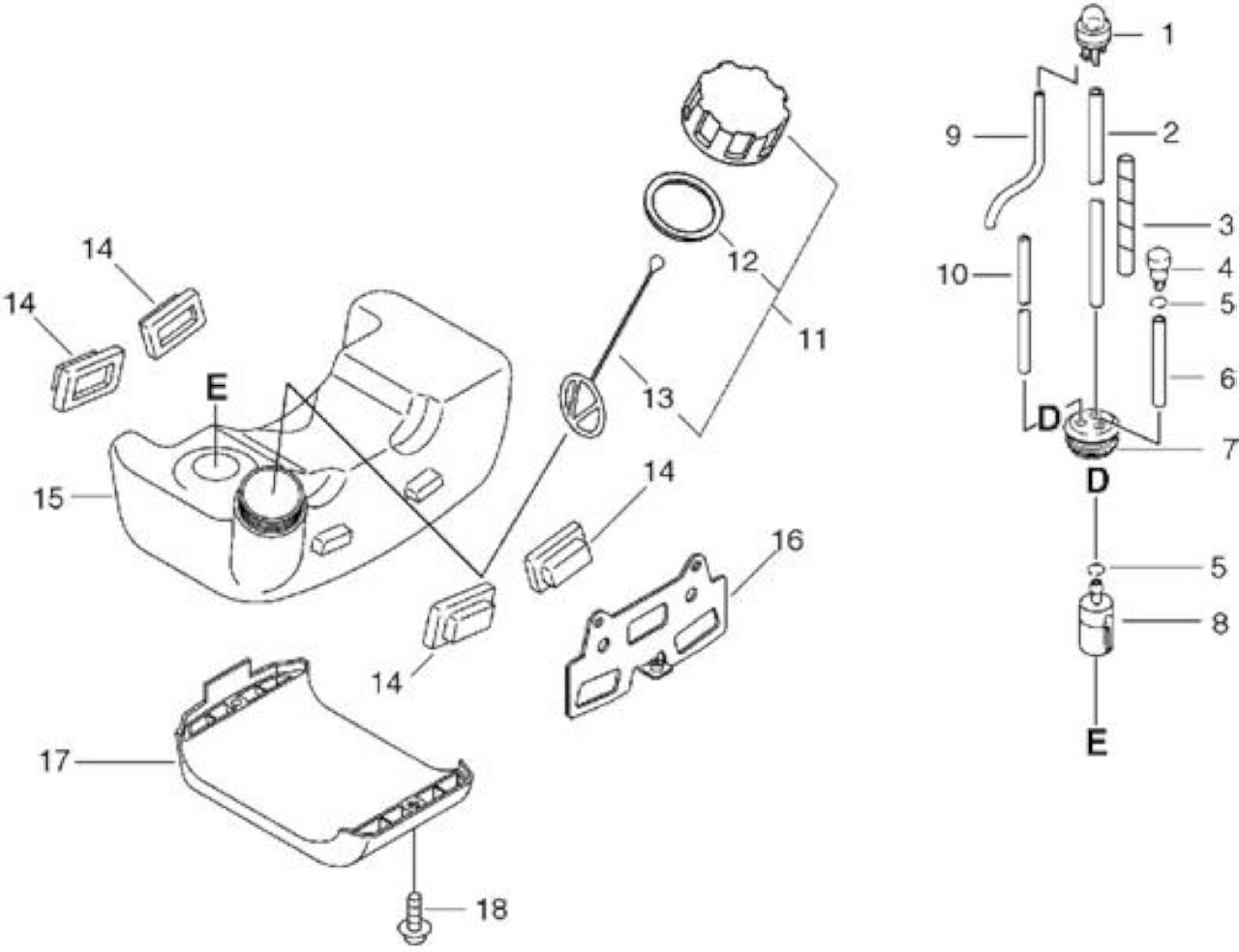

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR12318139130	PRIMER - ARANCIONE -	1
2	ECR13201022130	*VEDI ECR13201022131 *	1
3	ECRV475002240	TUBE	1
4	ECR13130056430	*VEDI ECR13130056431 *	1
5	ECR13201326630	*VEDI ECRV490001230 *	2
6	ECRV471001180	*VEDI ECRV471001181 *	1
7	ECR13211555930	*VEDI ECR13211555931 *	1
8	ECR13120514930	*VEDI ECR13120514931 *	1
9	ECRV471000640	TUBETTO	1
10	ECR13201053630	*VEDI ECR13201053631 *	1
11	ECRP021012210	*VEDI ECRP021012211 *	1
12	ECR13101655830	*VEDI ECRV107000190 *	1
13	ECRA365000060	MISCELATORE	1
14	ECR13192055430	AMMORTIZZATORE SERBATOIO	4
15	ECRA350000200	SERBATOIO MISCELA	1
16	ECRA393000060	AMMORTIZZATORE SERBATOIO	1
17	ECRA175000011	SUPPORTO SERBATOIO MISCELA	1
18	ECR9112105016	BOLT, FLANGE	2

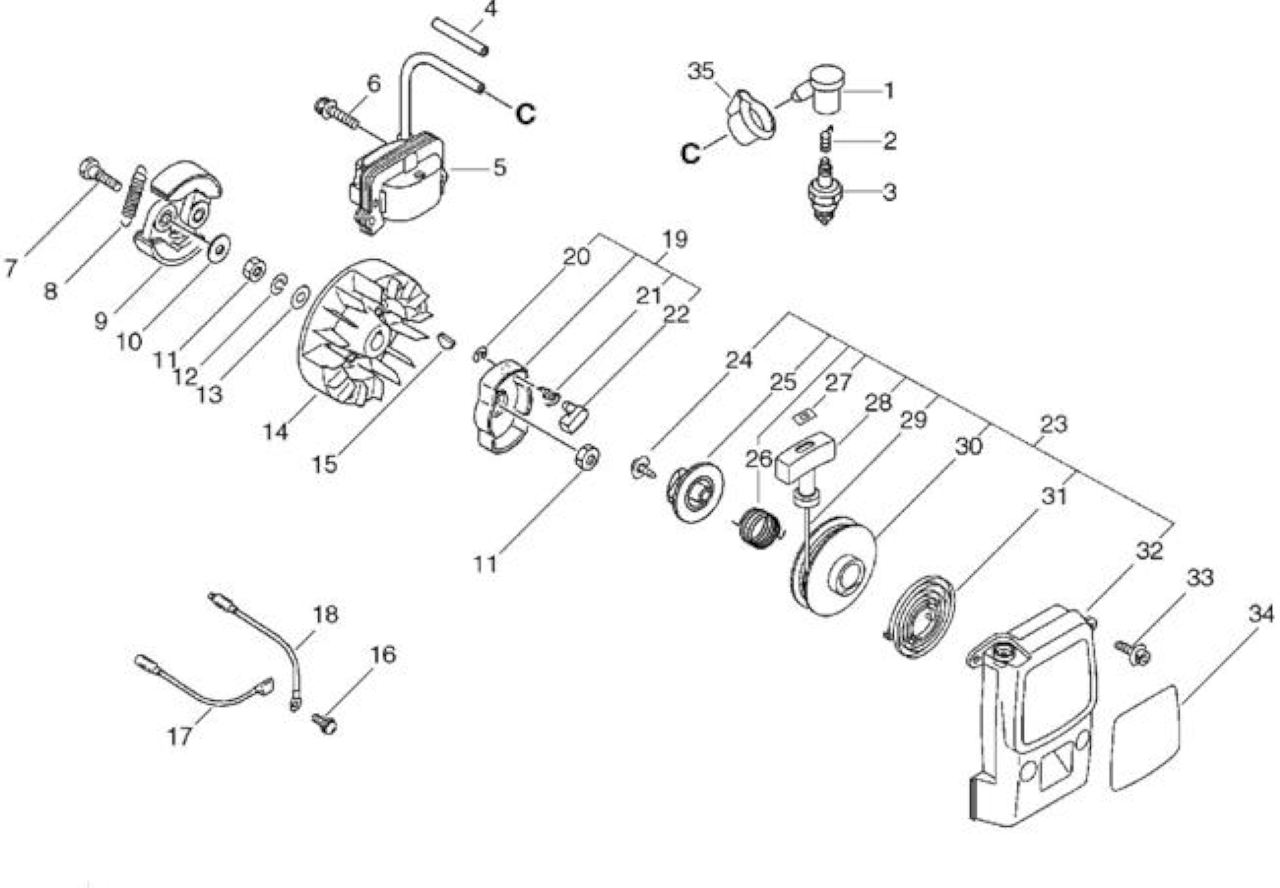

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA427000000	CAPPUCCIO CANDELA	1
2	ECRA426000000	MOLLA CAPPUCCIO CANDELA	1
4	ECR43741216430	TUBE, PROTECTOR	1
5	ECR15262655730	MODULO ACCENSIONE	1
6	ECR90016205020	BULLONE BRUGOLA 5X20	2
7	ECR17504646430	BULLONE FRIZIONE	2
8	ECRA566000010	MOLLA FRIZIONE	1
9	ECRA553000000	MASSA FRIZIONE	2
10	ECR17504805530	RONDELLA FRIZIONE	2
11	ECR90050200008	DADO 3N08	2
12	ECR90060500008	RONDELLA APERTA M8	1
13	ECR90060000008	RONDELLA PIANA M8	1
14	ECR15280155430	VOLANO	1
15	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
16	ECR90023805010	VITE SR 5X10	1
17	ECRV485000230	LEAD	1
18	ECRV485000240	LEAD	1
19	ECRA052000190	GANCI AVV.TO COMPLETI	1
20	ECRP022002100	*VEDI SKRP022002100 *	2
21	ECR17723440630	MOLLA DI RITORNO	2
22	ECRP022006850	GANCIO AVVIAMENTO	2
23	ECRA051000760	AVVIAMENTO COMPL.X SRM330/350/335ES	1
24	ECR17723661830	*VEDI ECRV253000310 *	1
25	ECRP022008460	PULEGGIA AVVIAMENTO	1
26	ECRP022008450	MOLLA	1
27	ECR17724611120	*VEDI ECRP022037670 *	1
28	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
29	ECRP022008440	ROPE, STARTER	1
30	ECRP022008470	AVVOLGIFUNE	1
31	ECR17722040630	MOLLA AVVIAMENTO	1
32	ECRP022008540	CARTER AVVIAMENTO	1
33	ECR9112105016	BOLT, FLANGE	4
34	ECRX502000520	LABEL,ECHO	1
35	ECRV141000020	PROTEZIONE IN GOMMA	1
