Avviamento, Modulo Acc., Volano, Frizione Carburatore

Carburatore, Marmitta, Filtro Coppia Conica

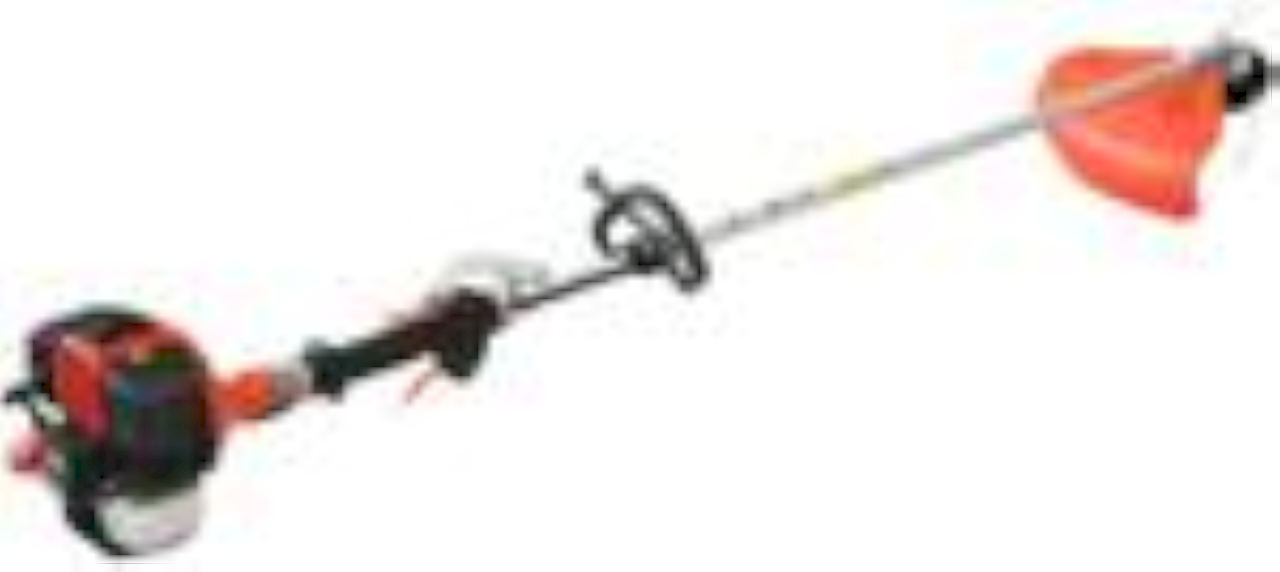

Informazioni tecniche
CILINDRATA	28,1
POTENZA	0,93 (1,26)
PESO	6,2
SERBATOIO MIX	610
LUNGHEZZA MASSIMA	1780

Impugnatura L, Asta Impugnatura U, Asta

Motore, Campana Frizione Parasassi

Serbatoio

ECRA411000311

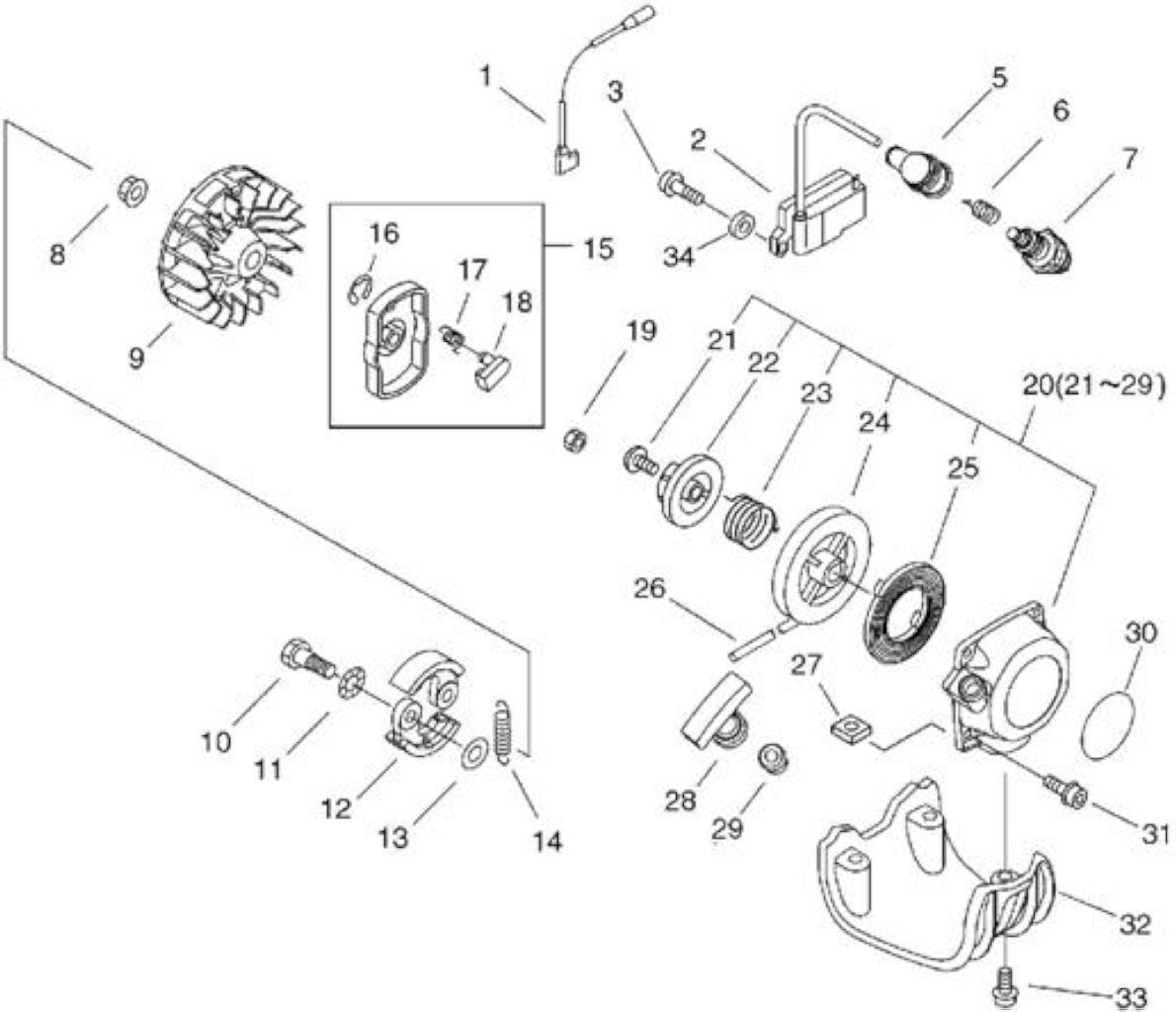

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV485000810	LEAD	1
2	ECRA411000310	*VEDI ECRA411000311 *	1	SOSTITUITO DA
2	ECRA411000311	*VEDI ECRA411000312 *	1
3	ECR90016205020	BULLONE BRUGOLA 5X20	2
5	ECR15901203433	CAPPUCCIO CANDELA	1
6	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1
8	ECR90051500008	DADO N8	1
9	ECRA409000290	VOLANO	1
10	ECR17504656030	BULLONE FRIZIONE	2
11	ECR17504956030	RONDELLA FRIZIONE	2
12	ECRA553000050	MASSA FRIZIONE	2
13	ECR17504805530	RONDELLA FRIZIONE	2
14	ECRA566000020	MOLLA FRIZIONE	1
15	ECRA052000180	GANCI AVV.TO COMPLETI	1
16	ECRP022002100	*VEDI SKRP022002100 *	1
17	ECRP022006510	*VEDI ECR17723412220 *	1
18	ECRP022006850	GANCIO AVVIAMENTO	1
19	ECR90050200008	DADO 3N08	1
20	ECRA051001210	*VEDI ECRA051001211 *	1
21	ECR17723661830	*VEDI ECRV253000310 *	1
22	ECRP022008280	VEDI BOLL.TECNICI 2013-531/ 12-511	1
23	ECRP022008270	MOLLA DI RITORNO	1
24	ECRA506000030	*VEDI ECRA506000080 *	1
25	ECR17722040630	MOLLA AVVIAMENTO	1
27	ECRP022022010	DADO	1
28	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
29	ECR17722742030	*VEDI ECRP022045770 *	1
30	ECRX502000330	ETICHETTA	1
31	ECRV203000280	BOLT,5	4
32	ECRA175000040	SUPPORTO SERBATOIO	2
33	ECR9112105020	BULLONE	3
34	ECRV323000070	RONDELLA, 5	2

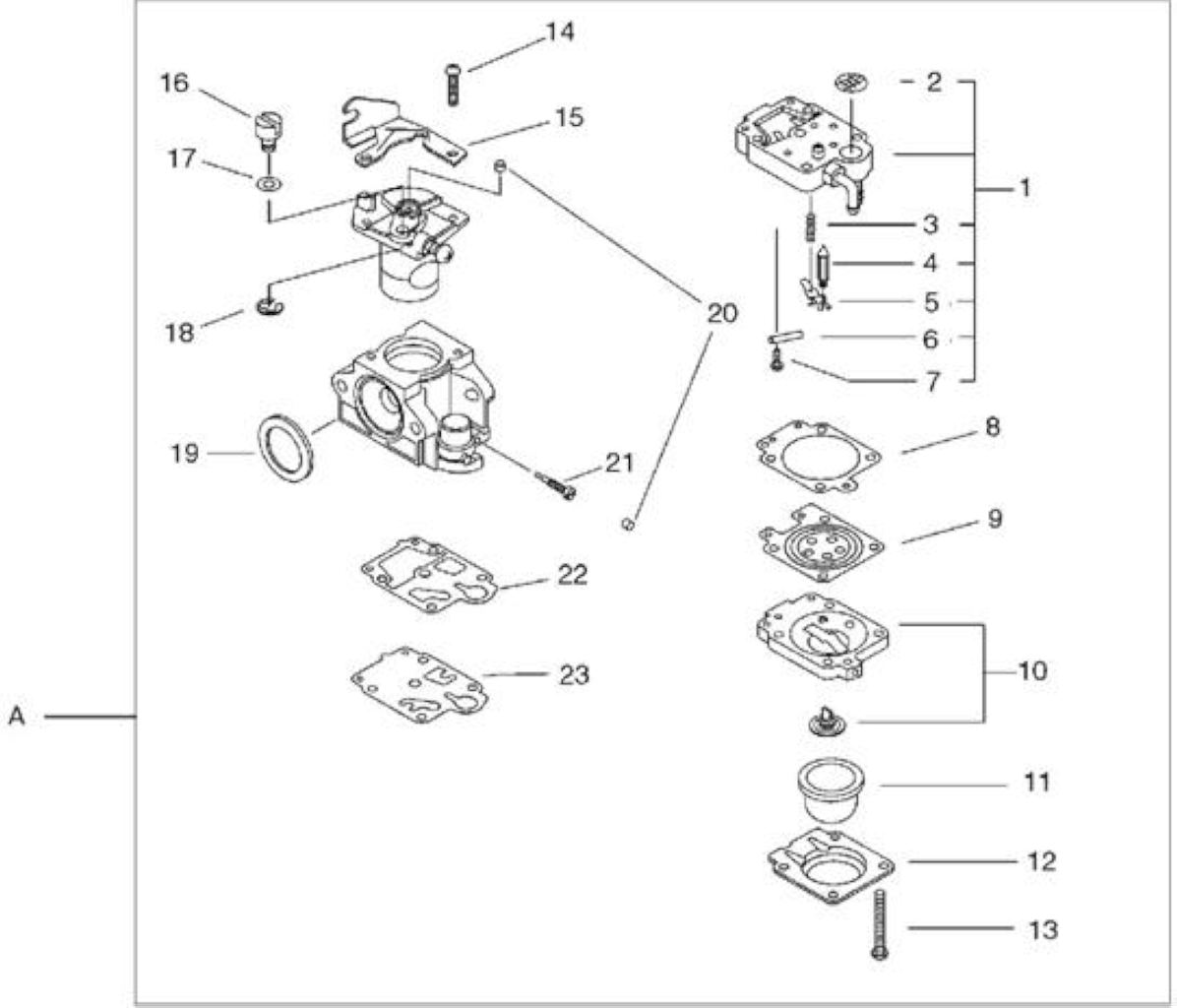

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001340	*VEDI ECRA021001341 *	1
1	ECRP003000440	CORPO POMPA COMPLETO	1
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003000450	MOLLA	1
4	ECR12313719830	SPILLO CARBURATORE	1
5	ECR12312303930	BILANCIERE	1
6	ECR12313803930	SPINOTTO	1
7	ECR12313905560	VITE BILANCIERE	1
8	ECR12314005560	GUARNIZIONE MEMBRANA	1
9	ECRP003001850	MEMBRANA CON DISCO	1
10	ECR12318005560	BASE POMPA	1
11	ECR12318140630	PRIMER	1
12	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
13	ECR12311005560	SCREW, PUMP COVER	4
14	ECR12311440630	VITE SUPPORTO	2
15	ECRP003000180	LEVA CAVO	1
16	ECR12317245130	PERNO CARBURATORE	1
17	ECR12314954230	RONDELLA	1
18	ECR12317307930	FERMO CE	1
19	ECR12314312110	GUARNIZIONE AD ANELLO	1
20	ECRA259000000	TAPPO LIMITATORE	2
21	ECRP003001130	NEEDLE, HIGH SPEED	1
22	ECRP003000100	GUARNIZIONE MEMBRANA	1
23	ECR12311240630	MEMBRANA POMPANTE	1

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV103000380	GUARNIZIONE ISOLATORE	1
2	ECRA200000270	ISOLATORE	1
3	ECR90010605030	BOLT, H.S.H. 5*30	2
4	ECRV103000160	GUARNIZIONE ISOL-CARBURATORE	1
5	ECRA021001340	*VEDI ECRA021001341 *	1
6	ECRP021013820	SEDE FILTRO ARIA	1
7	ECRA244000070	PIASTRINA	1
8	ECR90024205060	VITE SR 5X60	2
9	ECRA226000350	*VEDI ECRA226000470 *	1
10	ECRA232000360	* VEDI ECRA232000361 *	1
11	ECR89033252730	ETICHETTA	1
12	ECRV299000250	POMELLO	1
13	ECRV203000120	PRIGIONIERO MARMITTA	2
14	ECRV104000810	GUARNIZIONE SCARICO	1
15	ECRV203000280	BOLT,5	1
16	ECRA300000640	MARMITTA	1
17	ECR14586240630	RETINA MARMITTA	1
18	ECRA313000860	GUIDA SCARICO	1
19	ECR9136704010	SCREW	3
20	ECRV104000790	GUARNIZIONE SCARICO	1
21	ECRV150001760	PIASTRA	1
22	ECR9228005000	WASHER, NORD-LOCK	2
23	ECR90050000005	DADO N05	2
24	ECRA320000400	PROTEZIONE MARMITTA	1
25	ECRX505002310	ETICHETTA	1
26	ECR16201427230	CAVO MASSA	1
27	ECR90024205010	VITE SR 5X10	1
28	ECRA127000150	PARAPOLVERE	1
29	ECR90010605016	BULLONE 5*16	1

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP100006872	TESTINA COMPLETA MM 25	1
5	ECR90072000012	ANELLO GOMMA P-12	1
6	ECR61031352932	*VEDI ECRP050010710 *	1
7	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
8	ECR61031352132	*VEDI ECRC535000011 *	1
9	ECR90070200032	FERMO CR32	1
10	ECR61044456830	RONDELLA COPPIA CONICA	1
11	ECR90081206201	CUSCINETTO BB6201	1
12	ECR61031056832	ALBERINO COPPIA CONICA	1
13	ECR61030025531	*VEDI ECRV000000030 *	1
14	ECR9406000626	*VEDI ECR90081000626 *	1
15	ECRV452001310	MOLLA	1
16	ECR90060350008	RONDELLA	1
17	ECR61043450031	TAPPO TESTINA	1
18	ECR9111905012	BOLT	1
19	ECR9111806025	BOLT	1
20	ECR9406006900	*VEDI ECR90085506900 *	1
21	ECR9406306900	*VEDI ECR90085806900 *	1
22	ECR90070200022	FERMO CR22	1
23	ECR90070600010	FERMO WR10	1
24	ECR90022004006	VITE SR 4X06	1
25	ECRP200000990		1
2	ECR61032052130	DADO TESTINA	1
3	ECR69922956830	SOTTOCOPPA FISSA	1
4	ECR61031452130	PIASTRA FERMA DISCO	1

ECR61028154131

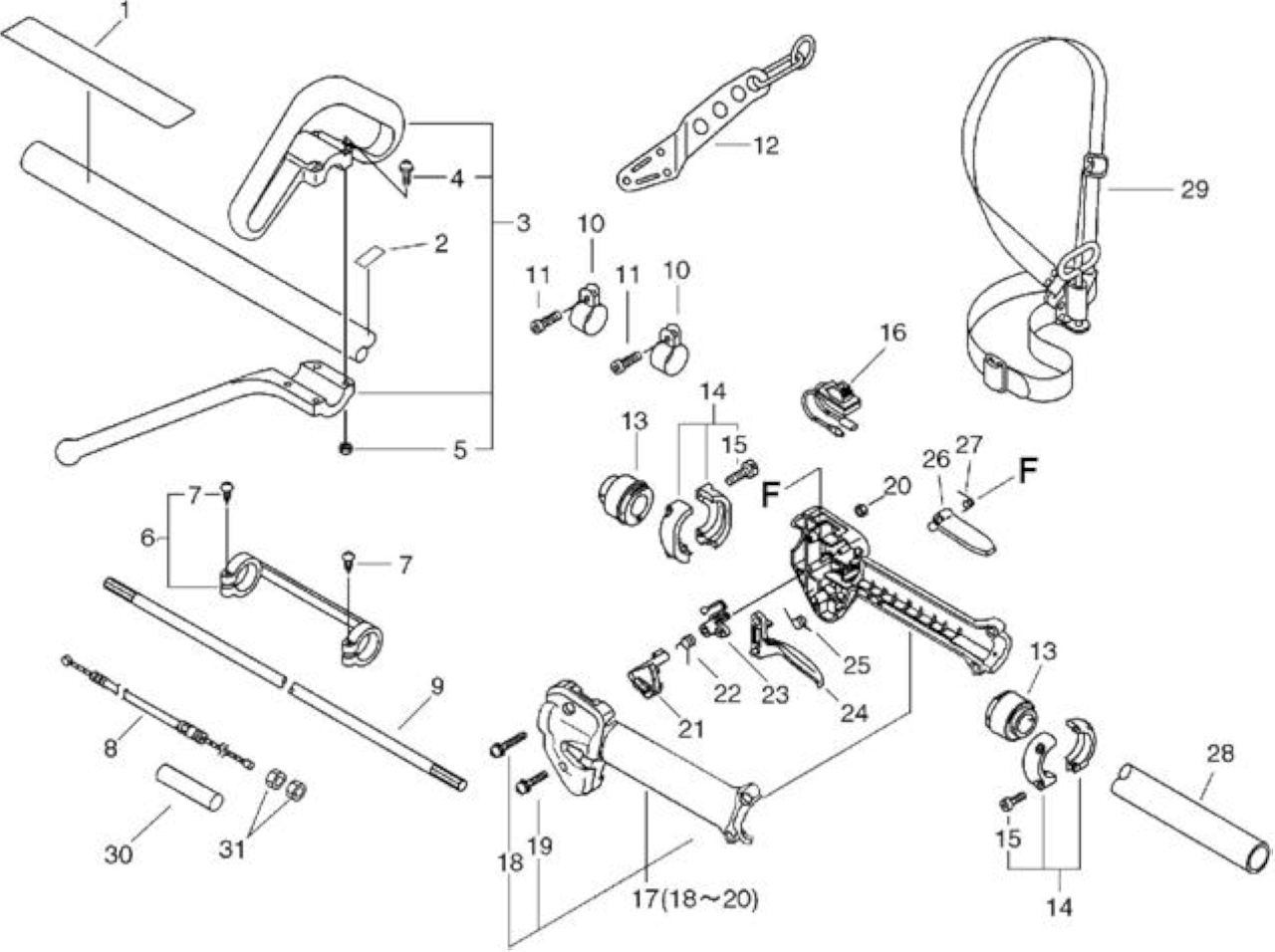

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR89061743130	ETICHETTA	1
2	ECR89015204930	ETICHETTA	1
3	ECRP021013540	IMPUGNATURA SX COMPL.	1
4	ECR9111805035	BOLT	4
5	ECR90050000005	DADO N05	4
6	ECR61028154130	DISTANZIATORE	1	SOSTITUITO DA
6	ECR61028154131	COLLER	1
7	ECR90025304025	SCREW 4*25	2
8	ECRV430002070	CAVO ACCELERATORE	1
9	ECRC504000050	ASTA TRASMISSIONE	1
10	ECRV495001010	FASCETTA	2
11	ECR9111805014	BOLT	2
12	ECRC624000020	AGGANCIO CINGHIA	1
13	ECRV420000960	AMMORTIZZATORE	2
14	ECRP021012630	FERMO IMPUGNATURA	1
15	ECR9111805025	BULLONE	4
16	ECR16340049330	INTERRUTTORE STOP	1
17	ECRP021013560	* VEDI ECRP021049610 *	1
18	ECR9111805035	BOLT	1
19	ECR9111805025	BULLONE	3
20	ECR90050000005	DADO N05	4
21	ECRC461000010	FERMO ACCELERATORE *T.I.03-128	2
22	ECRV452000120	MOLLA DI RITORNO	1
23	ECRC461000000	FERMO ACCELERATORE *T.I.03-128	1
24	ECRC450000110	GRILLETTO ACCELERATORE *T.I.03-128	1
25	ECR17804342230	MOLLA DI RITORNO	1
26	ECR17809052632	LEVA BLOCCA ACCELERATORE	1
27	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
28	ECRC050000870	TUBO TRASMISSIONE	1
29	ECR30100146731	*VEDI ECR30100055230 *	1
30	ECRV475000850	TUBE	1
31	ECR90050200006	DADO 3N06	2

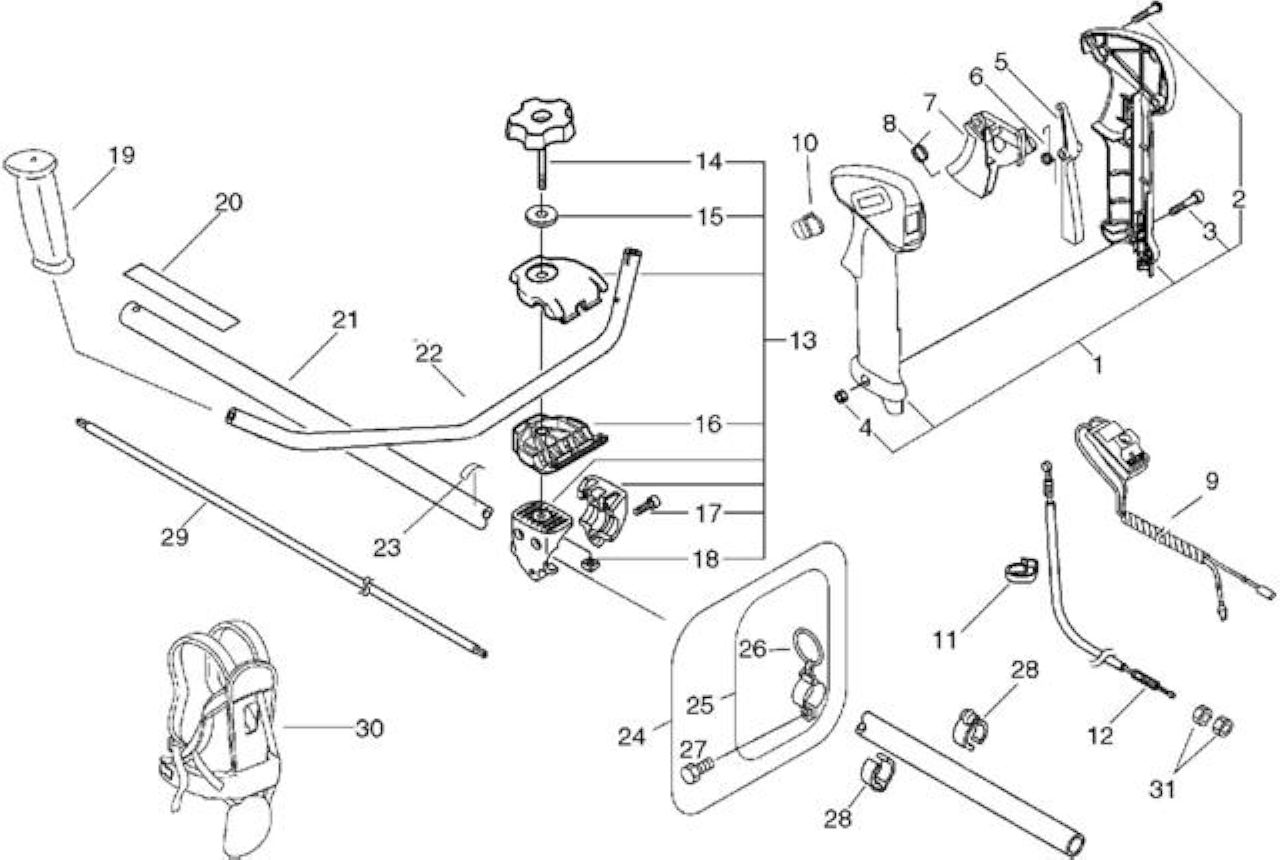

Rif. Articolo Descrizione Q.tà Nota

2 ECR90025604016 VITE SR 4X16 3

5 ECRC460000110 *VEDI ECRC460000111 * 1 SOSTITUITO DA

3 ECR9111905030 BOLT 1

4 ECR90050000005 DADO N05 1

5 ECRC460000111 FERMO ACCELERATORE

*T.I.15-574

1 ECRC460000111

7 ECRC450000270 GRILLETTO ACCELERATORE 1

*T.I.15-574

9 ECRA440001070 INTERRUTTORE 1

10	ECRC463000020	POMELLO	*T.I.15-574 1
11	ECR15911209961	CLIP		1
12	ECRV430002080	CABLE,BOWDEN		1
13	ECRP021012820	*VEDI ECRP021012821 *		1
14	ECRV299000110	POMELLO		1
15	ECR60501454230	RONDELLA		1
16	ECRC423000030	SUPPORTO IMPUGNATURA		1
17	ECR9111805030	BOLT		3
18	ECR90056550008	DADO -08-		1
19	ECRC403000031	IMPUGNATURA IN GOMMA *T.I.15-574		1
20	ECR89061743130	ETICHETTA		1
21	ECRC050000870	TUBO TRASMISSIONE		1
22	ECRC400000211	IMPUGNATURA ANTERIORE		1
23	ECR89015204930	ETICHETTA		1
24	ECRP021013580	RING, HARNESS KIT		1
25	ECR30120021330	*VEDI ECRC646000060 *		1
26	ECR30101505330	HOOK, BAND		1
27	ECR9112105012	BULLONE		1
28	ECR22492452130	FERMO		2
29	ECRC504000050	ASTA TRASMISSIONE		1
30	ECRC062000181	*VEDI ECRC062000182 *		1
31	ECR90050200006	DADO 3N06		2

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV203000290	BOLT,5	1
2	ECRA162000110	PROTEZIONE COPRICILINDRO	1
3	ECRA160000800	COPERCHIO CILINDRO	1
4	ECRX547000940	ETICHETTA ECHO	1
5	ECR9112105010	BOLT, FLANGE	2
6	ECRA130000800	CILINDRO X SRM300ES/PPT300ES/T280S	1
7	ECR9112805025	BOLT HSH	4
8	ECRV100000201	GUARNIZIONE CILINDRO	1
9	ECRP021010730	KIT PISTONE X SRM300ES/PPT300ES	1
10	ECRA101000170	FASCIA ELASTICA	1
11	ECR10001503931	FERMO SPINOTTO	2
12	ECR10001335430	SPINOTTO PISTONE	1
13	ECRV306000200	RONDELLA	2
14	ECR10001216131	CUSCINETTO DI BIELLA	1
15	ECRA011000470	*VEDI ECRA011000471 *	1
16	ECRP021010741	CARTER MOTORE	1
17	ECR10021203930	PARAOLIO	1
18	ECR9112805028	BOLT HSH	4
19	ECR90070200032	FERMO CR32	1
20	ECRV102000030	GUARNIZIONE CARTER MOTORE	1
21	ECR9403536201	CUSCINETTO BB6201/C3	2
22	ECRV505000020	PARAOLIO	1
23	ECRP021014330	CARTER VENTOLA	1
24	ECR90070100012	FERMO CS12	1
25	ECR90010605020	BULLONE BRUGOLA 5X20	4
26	ECR90080706001	CUSCINETTO BB6001	2
27	ECR90070200028	FERMO CR28	1
28	ECRA556000420	* VEDI ECRA556000430 *	1
29	ECR10021503930	*VEDI ECR90033040080 *	2
30	ECRP021013900	RACCORDO COMPLETO	1
31	ECRV420001400	AMMORTIZZATORE	1
32	ECR90010605025	BULLONE BRUGOLA 5X25	2
33	ECR10014212330	CHIAVELLA ALBERO MOTORE	1

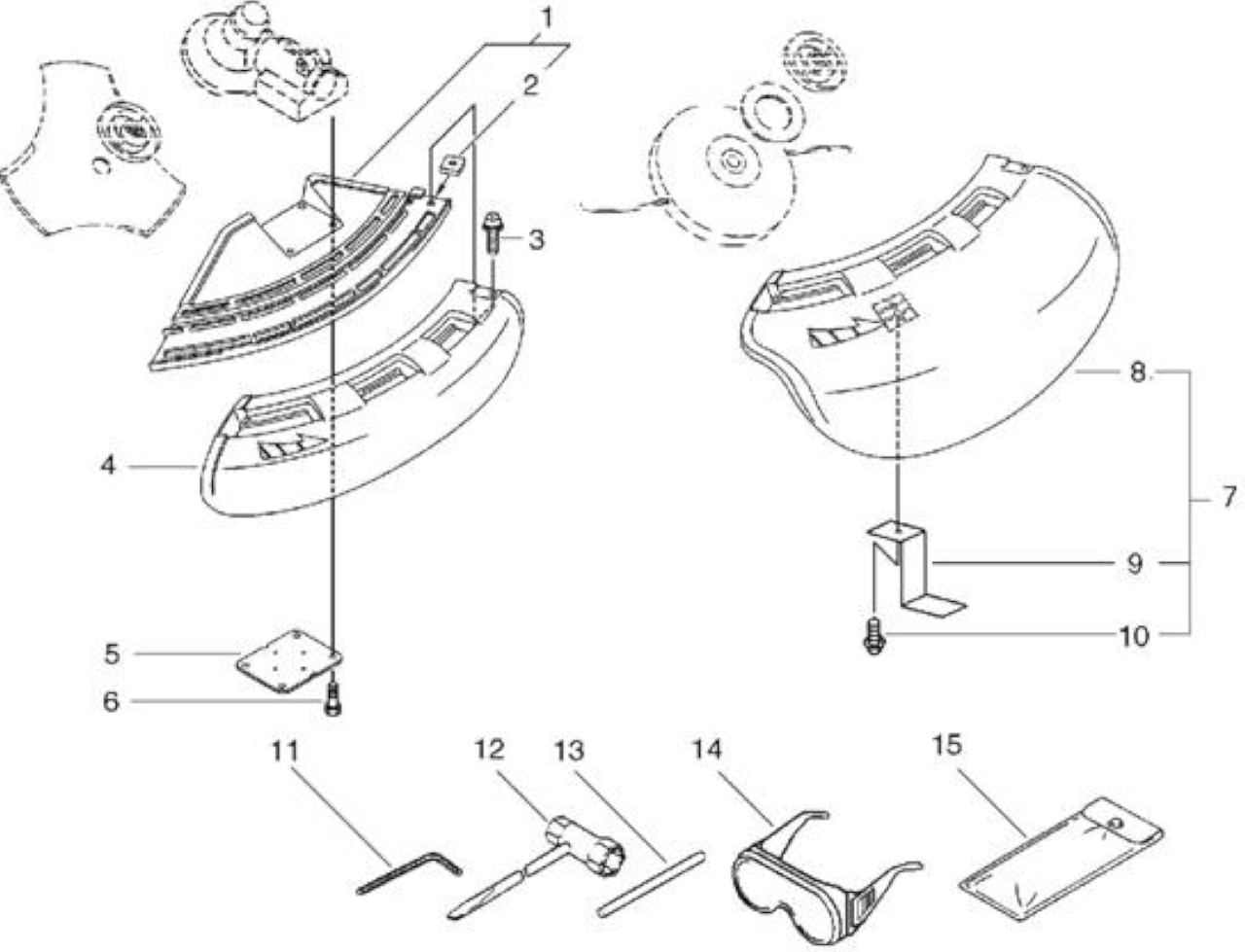

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC550000100	*VEDI ECRC550000102 *	1
2	ECR90056500005	DADO N.5	1
3	ECR9111805018	BULLONE	1
4	ECRC550000090	*VEDI ECRC550000092 *	1
5	ECR69901356830	*VEDI ECRC552000200 *	1
6	ECR9111805025	BULLONE	4
7	ECRP021013770	*VEDI ECRP021013772 *	1
8	ECRC550000080	*VEDI ECRC550000082 *	1
9	ECRC554000030	LAMETTA TAGLIAFILO	1
10	ECR90025205012	VITE SR 5X12	1

ECR13120519831

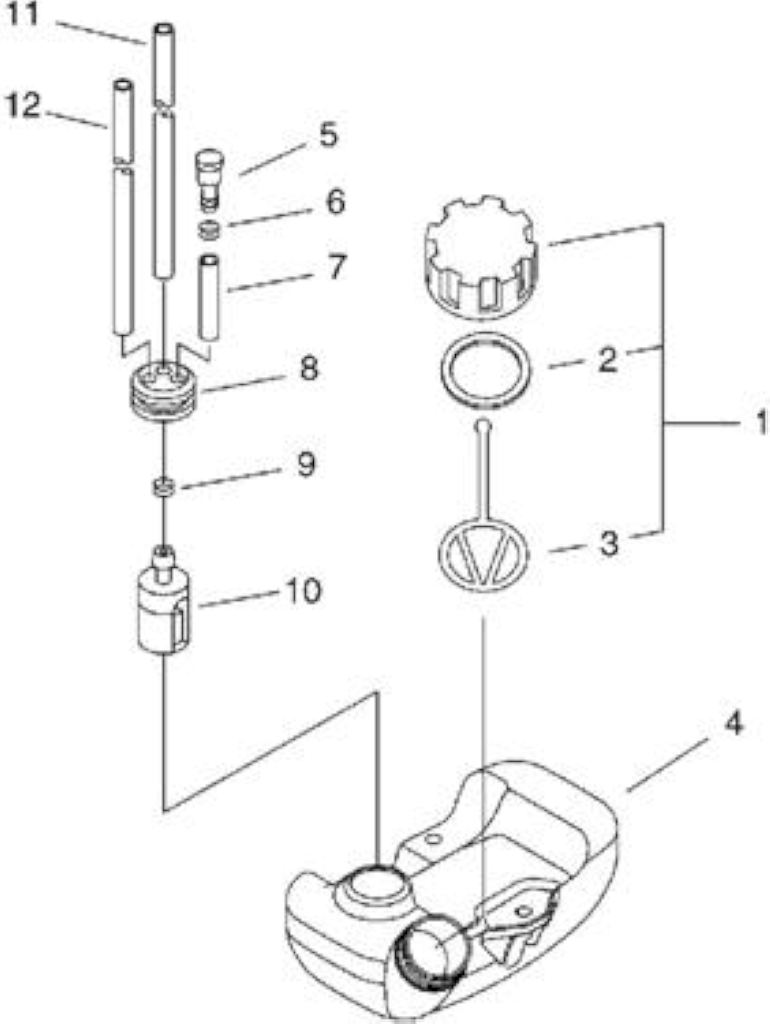

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021012210	*VEDI ECRP021012211 *	1
2	ECR13101655830	*VEDI ECRV107000190 *	1
3	ECRA365000060	MISCELATORE	1
4	ECRA350000500	SERBATOIO MISCELA	1
5	ECRA356000030	*VEDI ECRA356000031 *	1
6	ECR13201326630	*VEDI ECRV490001230 *	1
7	ECRV471000110	*VEDI ECRV471000111 *	1
8	ECR13211555930	*VEDI ECR13211555931 *	1
9	ECR13201309820	*VEDI ECRV490001240 *	1
10	ECR13120519830	*VEDI ECR13120519831 *	1	SOSTITUITO DA
10	ECR13120519831	*VEDI ECR13120519832 *	1
11	ECRV470000580	* VEDI ECRV470000581 *	1
12	ECR13201256030	TUBO MISCELA	1
