Avviamento, Bobina, Volano, Frizione Carburatore

Coppia conica

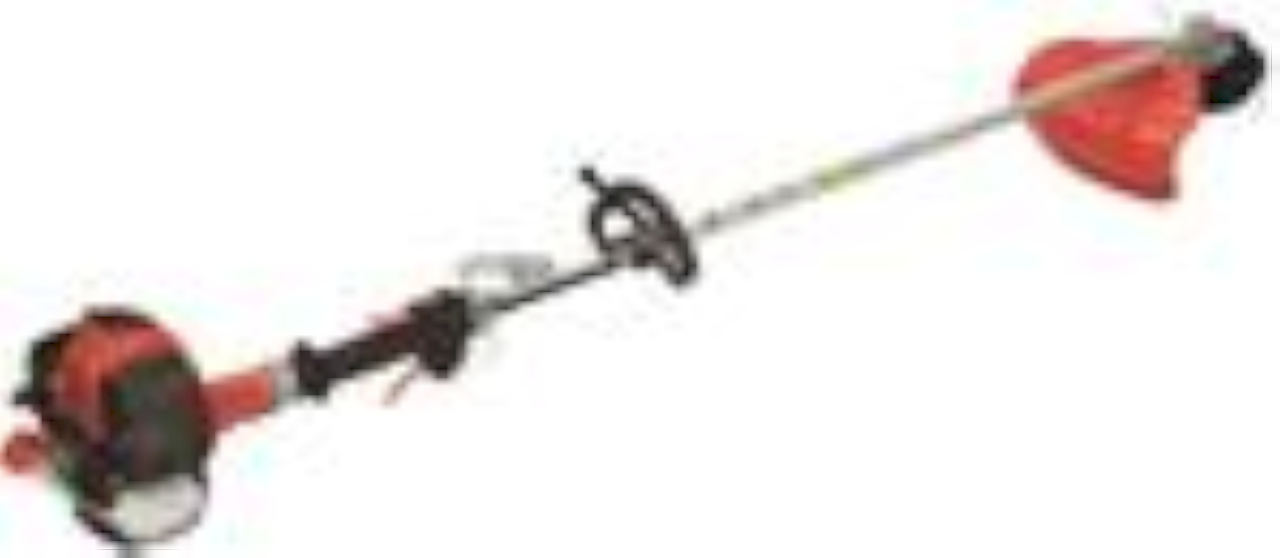

Informazioni tecniche
CILINDRATA	25,4
POTENZA	0,8 (1,2)
PESO	5,9
SERBATOIO MIX	500
LUNGHEZZA MASSIMA	1798

Filtro aria, Marmitta Impugnature, Asta Motore, Basamento, Carter Parasassi

Serbatoio

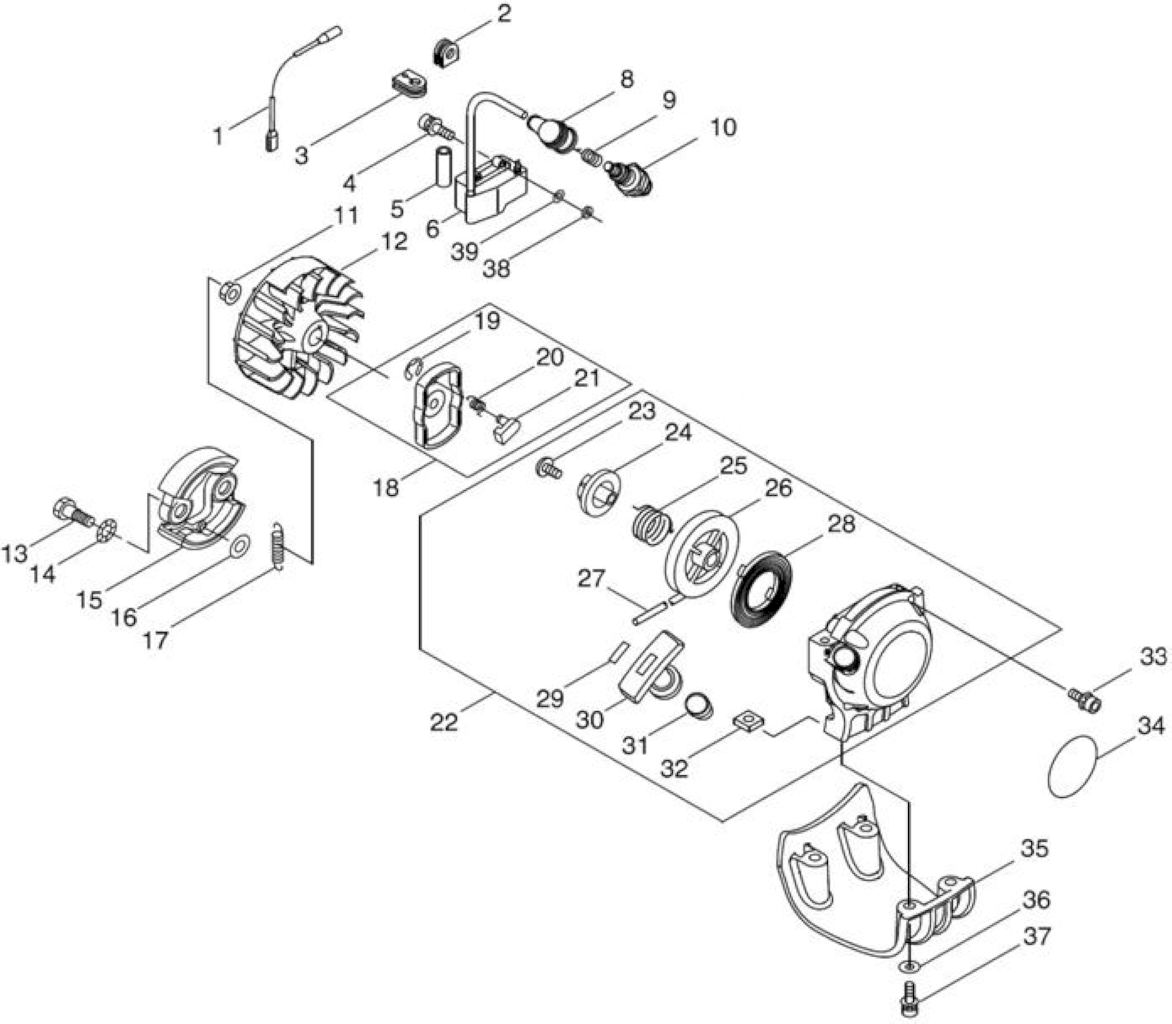

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR16201004561	CAVO MASSA	1
2	ECR15611004920	GUIDA IN GOMMA	1
3	ECRV135000030	GUIDA IN GOMMA	1
4	ECRV202000130	BOLT,4	2
5	ECRV475003380	TUBETTO	1
6	ECRA411000251	* VEDI ECRA411000252 *	1
8	ECRA427000013	CAPPUCCIO CANDELA	1
9	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
11	ECR90051500008	DADO N8	1
12	ECRA409000310	*VEDI ECRA409001222 *	1
13	ECR17504656030	BULLONE FRIZIONE	2
14	ECR17504956030	RONDELLA FRIZIONE	2
15	ECRA553000010	MASSA FRIZIONE *A553000200	2
16	ECR17504805530	RONDELLA FRIZIONE	2
17	ECRV451000400	MOLLA FRIZIONE	1
18	ECRA052000180	GANCI AVV.TO COMPLETI	1
19	ECRP022002100	*VEDI SKRP022002100 *	2
20	ECRP022006510	*VEDI ECR17723412220 *	2
21	ECRP022006850	GANCIO AVVIAMENTO	2
22	ECRA051000940	*VEDI ECRA051000941 *	1
22	ECRA051000941	AVVIAMENTO COMPLETO X SRM265ES/HCA	1
23	ECR17723661830	*VEDI ECRV253000310 *	1
24	ECRP022028000	INNESTO AVVIAMENTO *T.I.12-511	1
25	ECRP022008270	MOLLA DI RITORNO	1
26	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
28	ECR17722042030	* VEDI ECRP022019680 *	1
29	ECR17724611120	*VEDI ECRP022037670 *	1
30	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
31	ECR17722742030	*VEDI ECRP022045770 *	1
32	ECRP022022010	DADO	4
33	ECRV202000090	BOLT,4	4
34	ECRX502000330	ETICHETTA	1
35	ECRA175000030	SUPPORTO	1
36	ECR90060300005	RONDELLA PIANA M5	4
37	ECR9111805025	BULLONE	4
38	ECRV322000031	WASHER,CIRCULAR 4	2
39	ECR90060300004	RONDELLA PIANA M4	2

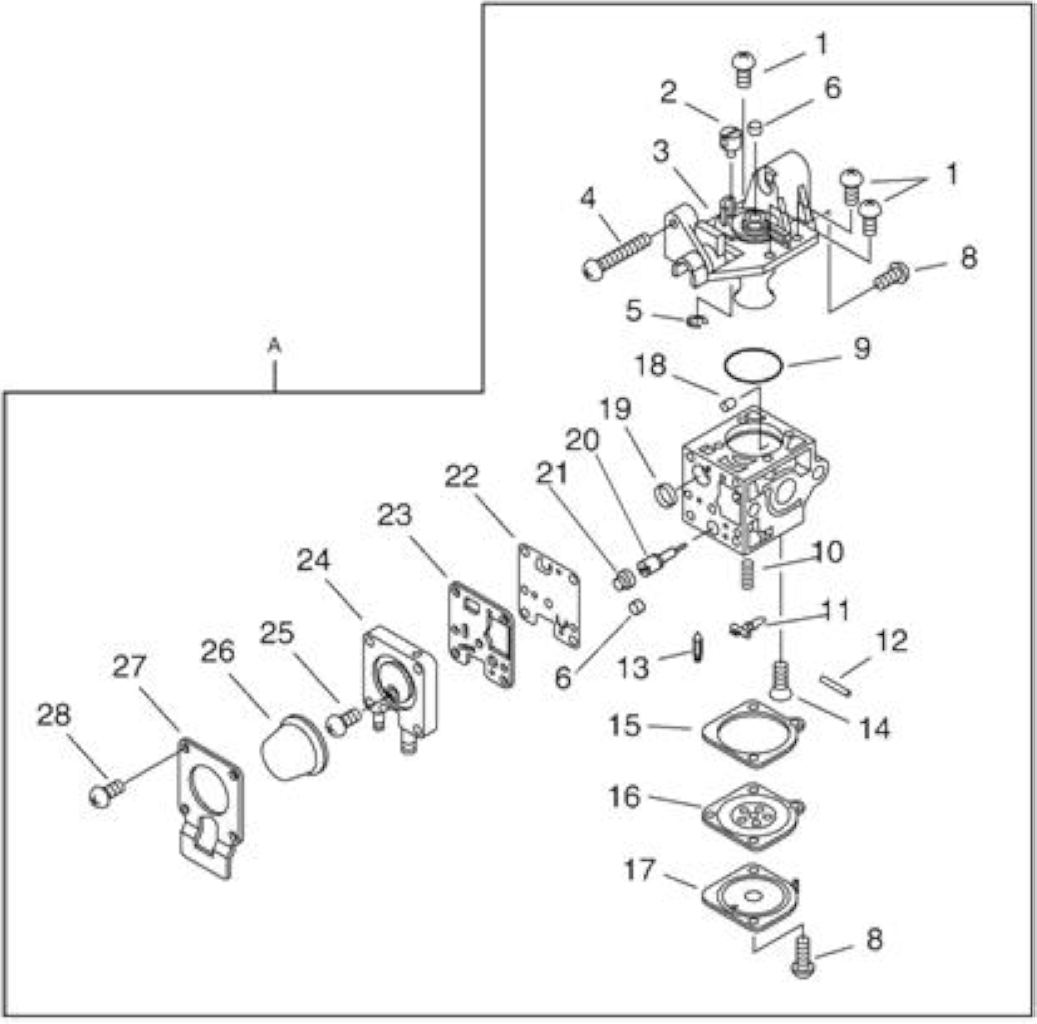

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001740	*VEDI ECRA021001741 *	1
1	ECR12534413931	VITE CARBURATORE	3
2	ECRP005001240	*VEDI ECRP005002090 *	1
3	ECRP005002070	COPERCHIO	1
4	ECRP005000100	VITE	1
5	ECRP005000190	E-RING	1
6	ECRP005001270	TAPPO LIMITATORE (NERO)	2
8	ECR12534452130	VITE	3
9	ECRP005000280	O-RING	1
10	ECR12532207260	MOLLA BILANCIERE	1
11	ECR12532308260	BILANCIERE CARBURATORE	1
12	ECR12533813930	SPINOTTO BILANCIERE	1
13	ECR12533708260	SPILLO CARBURATORE	1
14	ECR12533942030	VITE BILANCIERE	1
15	ECRP005000200	GUARNIZIONE	1
16	ECRP005001780	MEMBRANA C/DISCO	1
17	ECR12534252130	COPERCHIO MEMBRANA	1
18	ECRP005001000	RULLINO	1
19	ECRP005000010	ANELLO	1
20	ECRP005001290	SCREW,MAINN MIXTURE	1
21	ECRP005001250	TAPPO	1
22	ECRP005000510	MEMBRANA POMPANTE	1
23	ECRP005000520	GUARNIZIONE POMPANTE	1
24	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
25	ECRP005000270	VITE	1
26	ECR12538108660	* VEDI ECRP005003120 *	1
27	ECRP005000250	COPERCHIO	1
28	ECRP005001900	SCREW	4

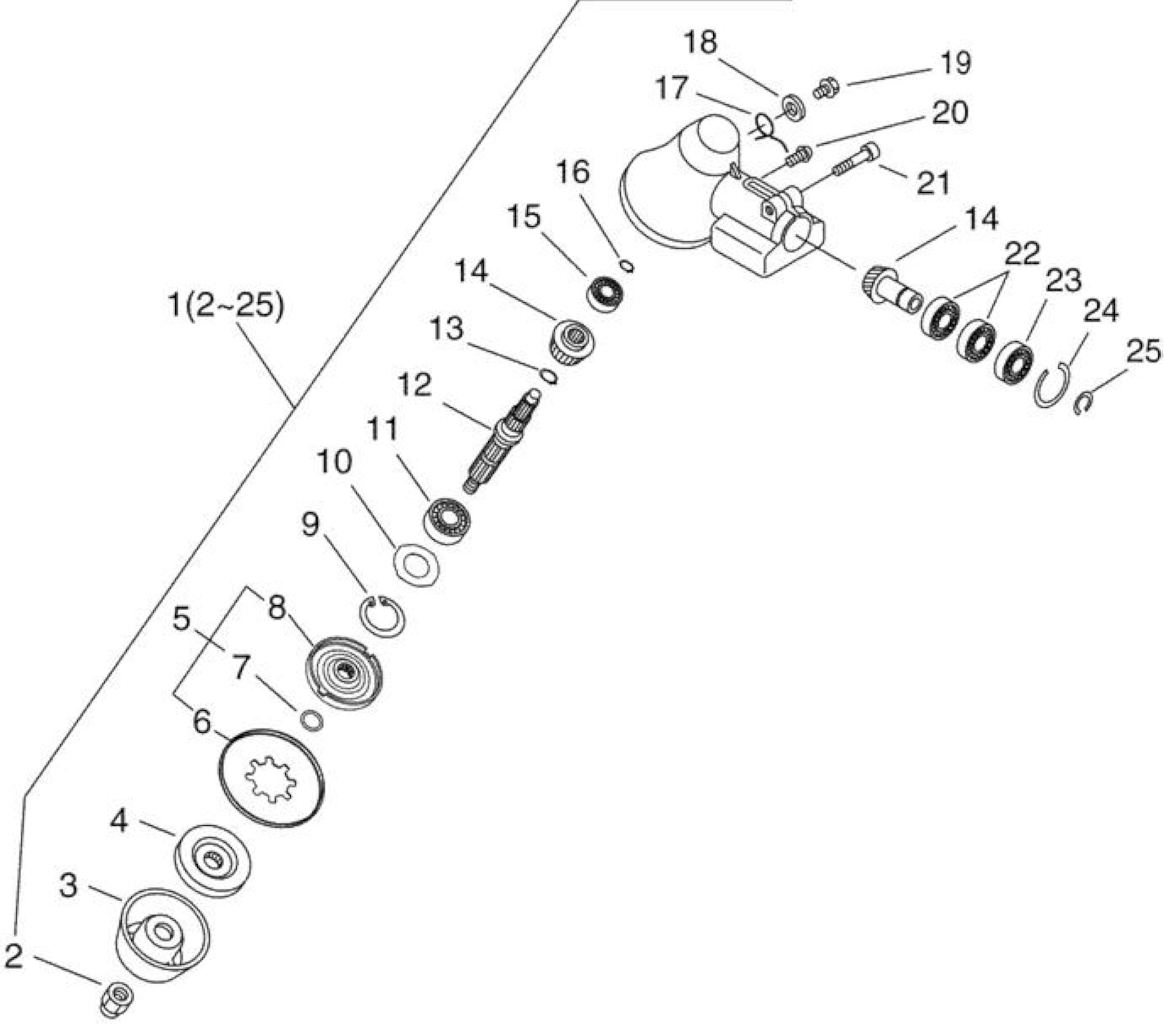

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021035820	*VEDI ECRP021048500 *	1
2	ECR61032052130	DADO TESTINA	1
3	ECR69922956830	SOTTOCOPPA FISSA	1
4	ECR61031452130	PIASTRA FERMA DISCO	1
5	ECRC535000920	PIASTRINA PORTADISCO COMPLETA	1
6	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
7	ECR90072000012	ANELLO GOMMA P-12	1
8	ECRC535000930		1
9	ECR90070200042	ANELLO	1
10	ECRV313000090	RONDELLA, 10	1
11	ECR90081206302	CUSCINETTO	1
12	ECRC534000850	*VEDI ECRC534000940 *	1
13	ECR90070600012	FERMO WR12	1
14	ECRV000000110	COPPIA CONICA	1
15	ECR90081000629	CUSCINETTO BB 629	1
16	ECR90070100009	CIRCLIP 9	1
17	ECRV452001310	MOLLA	1
18	ECR90060350008	RONDELLA	1
19	ECR61043450031	TAPPO TESTINA	1
20	ECR90024205010	VITE SR 5X10	1
21	ECR9111806025	BOLT	1
22	ECR90085506900	CUSCINETTO BB6900	2
23	ECR90085806900	CUSCINETTO BB6900Z	1
24	ECR90070200022	FERMO CR22	1
25	ECR90070600010	FERMO WR10	1

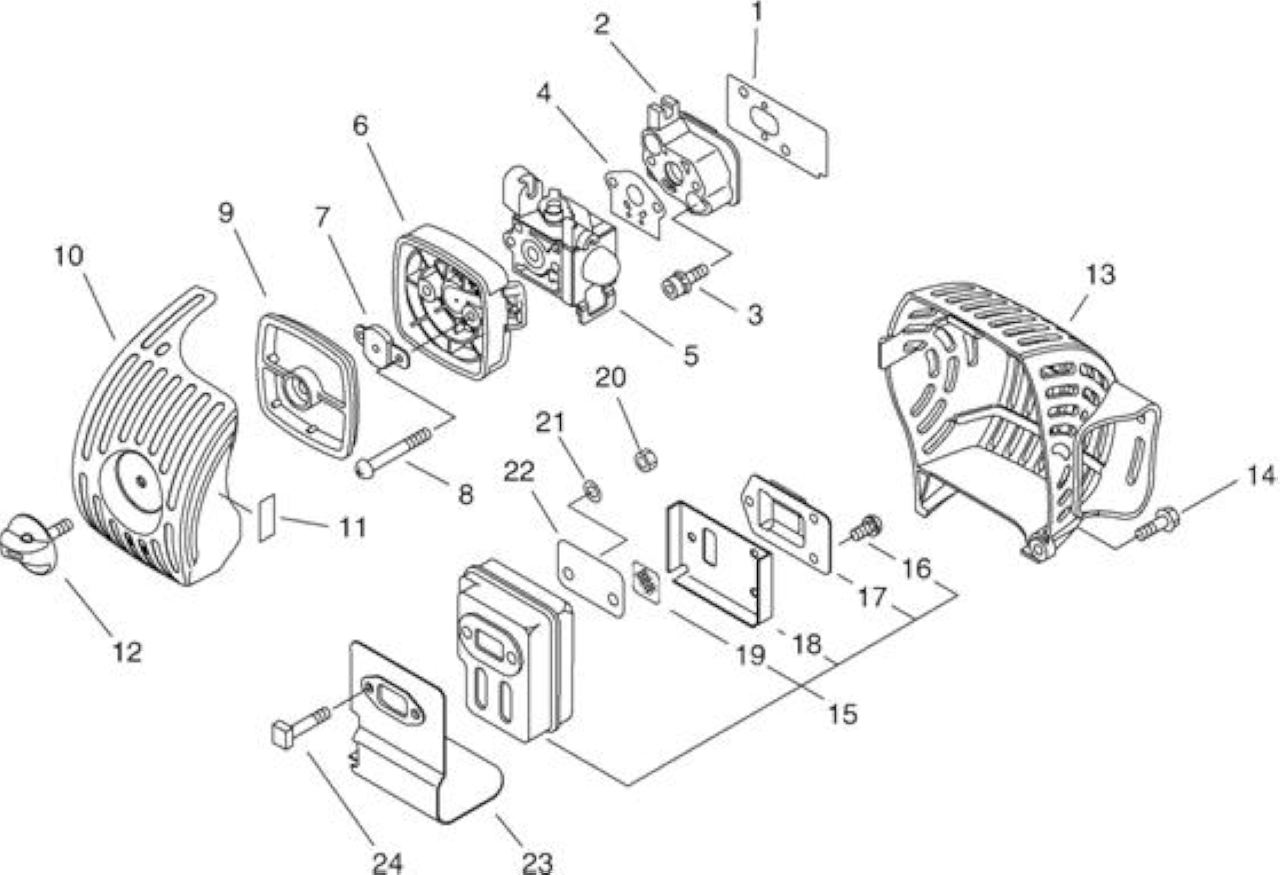

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV103000210	GUARNIZIONE ISOLATORE	1
2	ECRA200000200	ISOLATORE	1
3	ECR90016205025	BULLONE BRUGOLA 5X25	2
4	ECRV103000270	GUARNIZIONE ISOL-CARBURATORE	1
5	ECRA021001740	*VEDI ECRA021001741 *	1
6	ECRP021000991	CORPO FILTRO ARIA	1
7	ECR12901152730	PIASTRINA	1
8	ECR90024205065	SCREW 5*65	2
9	ECRA226001410	FILTRO ARIA	1
10	ECRA232000330	COPERCHIO FILTRO ARIA	1
11	ECR89033252730	ETICHETTA	1
12	ECRV299000250	POMELLO	1
13	ECRA320000341	COPRI MARMITTA	1
14	ECR9112105016	BOLT, FLANGE	1
15	ECRP021011580	MARMITTA COMPLETA	1
16	ECR9136704010	SCREW	3
17	ECRA313000830	GUIDA SCARICO	1
18	ECRV104000790	GUARNIZIONE SCARICO	1
19	ECR14586240630	RETINA MARMITTA	1
20	ECR90050000005	DADO N05	2
21	ECR9228005000	WASHER, NORD-LOCK	2
22	ECRV150001760	PIASTRA	1
23	ECRV104000780	GUARNIZIONE SCARICO	1
24	ECRV203000120	PRIGIONIERO MARMITTA	2

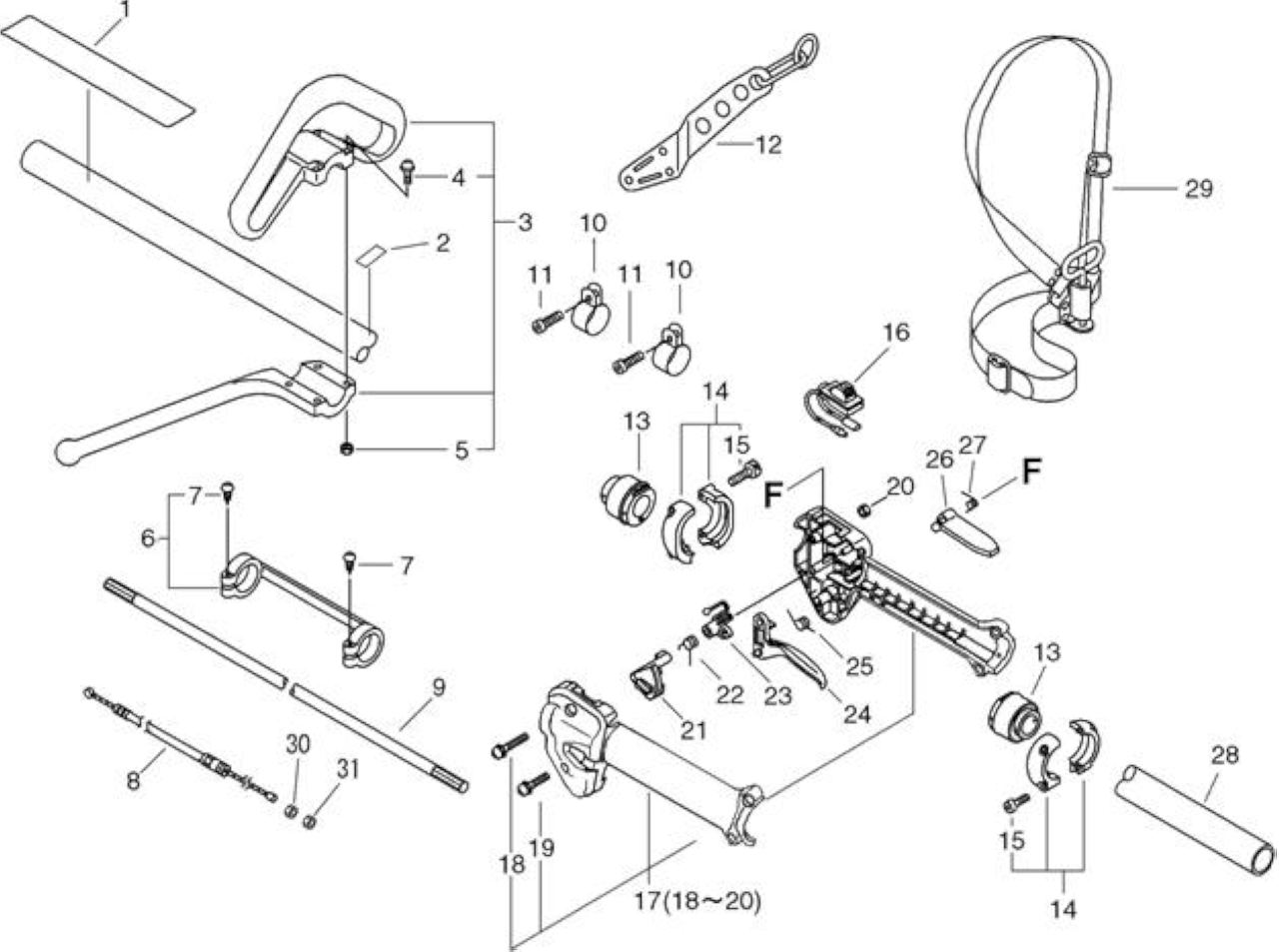

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR89061743130	ETICHETTA	1
2	ECR89015204930	ETICHETTA	1
3	ECRP021005940	IMPUGNATURA SX COMPL.	1
4	ECR9111805035	BOLT	4
5	ECR90050000005	DADO N05	4
6	ECR61028154131	COLLER	1
7	ECR90025304025	SCREW 4*25	2
8	ECRV430002320	CAVO ACCELERATORE	1
9	ECRC504000050	ASTA TRASMISSIONE	1
10	ECRV495001010	FASCETTA	2
11	ECR9111805014	BOLT	2
12	ECRC624000020	AGGANCIO CINGHIA	1
13	ECRV420000960	AMMORTIZZATORE	2
14	ECRP021012630	FERMO IMPUGNATURA	2
15	ECR9111805025	BULLONE	4
16	ECRA440000891	INTERRUTTORE COMPLETO	1
17	ECRP021013560	* VEDI ECRP021049610 *	1
18	ECR9111805035	BOLT	1
19	ECR9111805025	BULLONE	3
20	ECR90050000005	DADO N05	4
21	ECRC461000010	FERMO ACCELERATORE *T.I.03-128	1
22	ECRV452000120	MOLLA DI RITORNO	1
23	ECRC461000000	FERMO ACCELERATORE *T.I.03-128	1
24	ECRC450000110	GRILLETTO ACCELERATORE *T.I.03-128	1
25	ECR17804342230	MOLLA DI RITORNO	1
26	ECR17809052632	LEVA BLOCCA ACCELERATORE	1
27	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
28	ECRC050000320	TUBO TRASMISSIONE	1
29	ECR30100146731	*VEDI ECR30100055230 *	1
30	ECR90050200006	DADO 3N06	1
31	ECR90051800006	NUT, FLANGE	1

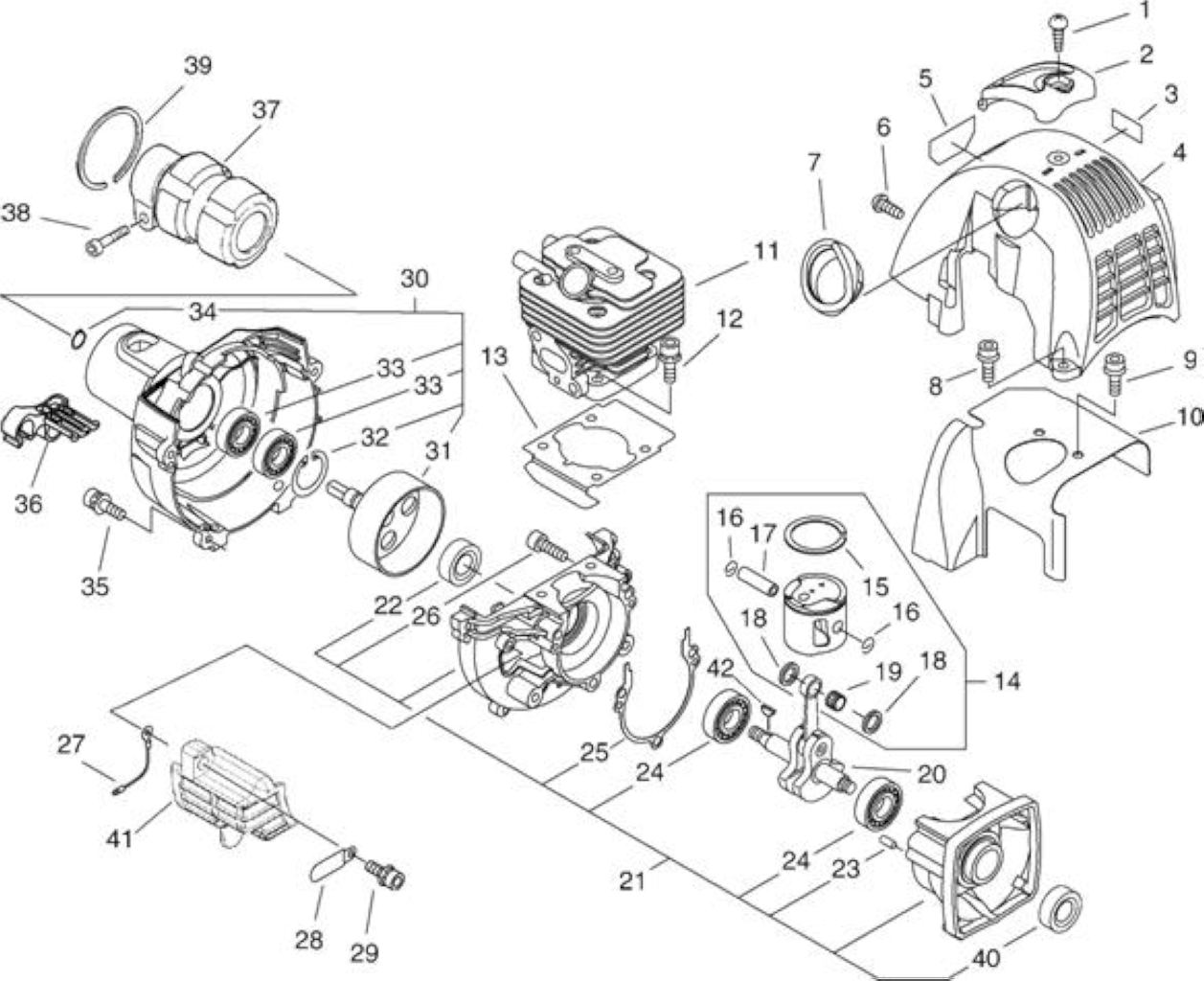

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90025605016	SCREW, TAPPING	1
2	ECRA162000100	PROTEZIONE COPRICILINDRO	1
3	ECRX505002310	ETICHETTA	1
4	ECRA160000780	*VEDI ECRA160000781 *	1
5	ECRX547001800		1
6	ECR9114105012	BOLT	1
7	ECRA162000080	PROTEZIONE SUPERIORE	1
8	ECR9112105016	BOLT, FLANGE	1
9	ECR90010605008	BOLT, H.S. 5* 8	2
10	ECRA160000691	CARTER CILINDRO	1
11	ECRA130000761	CILINDRO X SRM265L/HCA265ES/PPT226S	1
12	ECR90016205025	BULLONE BRUGOLA 5X25	4
13	ECRV100000210	GUARNIZIONE CILINDRO	1
14	ECRP021009771	KIT PISTONE X SRM265/HCA265ES	1
15	ECRA101000170	FASCIA ELASTICA	1
16	ECR10001503931	FERMO SPINOTTO	2
17	ECR10001335430	SPINOTTO PISTONE	1
18	ECR10001453630	DISTANZIALE SPINOTTO	2
19	ECR10001216131	CUSCINETTO DI BIELLA	1
20	ECRA011000434	ALBERO MOTORE	1
21	ECRP021010801	CARTER MOTORE	1
22	ECR10021242031	PARAOLIO	1
40	ECRV505000050	PARAOLIO	1
23	ECR10021503930	*VEDI ECR90033040080 *	2
24	ECR9403536201	CUSCINETTO BB6201/C3	2
25	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
26	ECR90016205028	BULLONE BRUGOLA 5X28	3
27	ECR15663543130	FILO DI MASSA	1
28	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
29	ECR9111805016	BOLT	1
30	ECRP021013530	CARTER VENTOLA COMPL.	1
31	ECRA556000040	CAMPANA FRIZIONE	1
32	ECR90070200028	FERMO CR28	1
33	ECR90080706001	CUSCINETTO BB6001	2
34	ECR90070100012	FERMO CS12	1
35	ECRV202000090	BOLT,4	4
36	ECRV491000180	CLIP	1
37	ECRA575000110	AMMORTIZZATORE	1
38	ECR9111805028	BOLT	1
39	ECR90070200042	ANELLO	1
41	ECRA127000160	PARAPOLVERE	1
42	ECR10014212330	CHIAVELLA ALBERO MOTORE	1

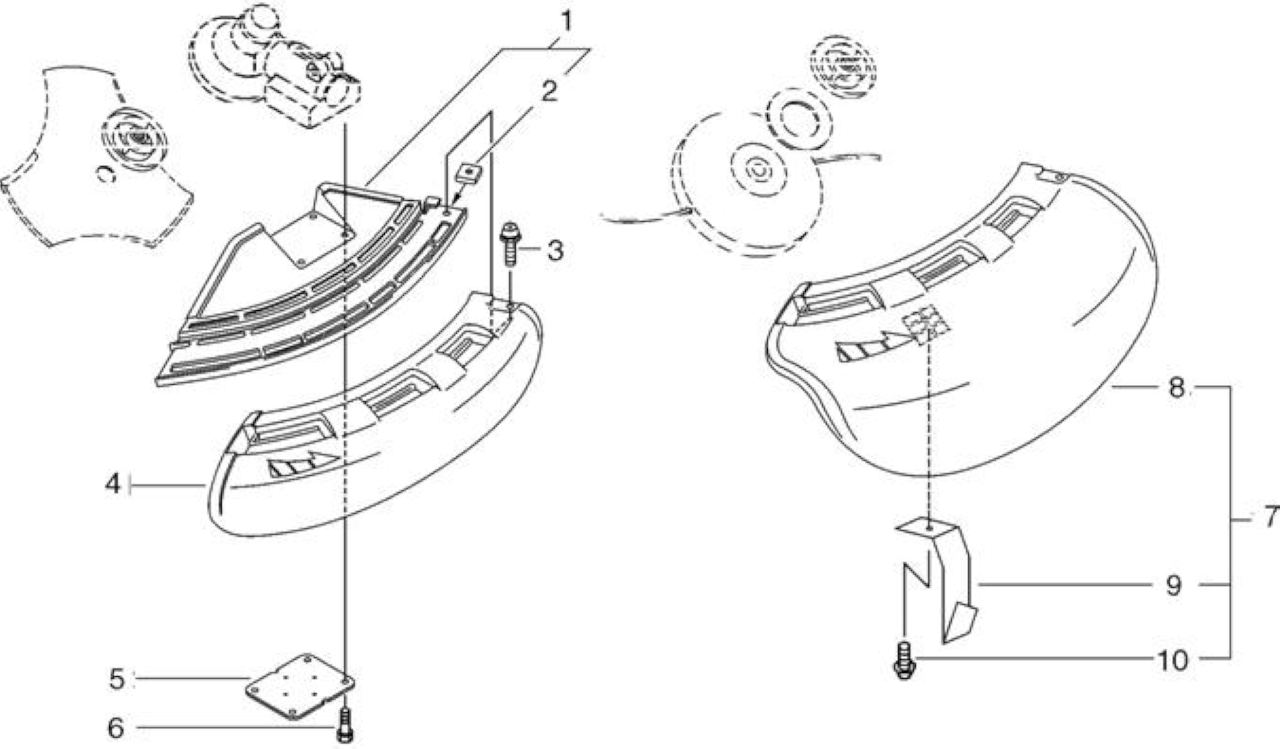

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC550000100	*VEDI ECRC550000102 *	1
2	ECR90056500005	DADO N.5	1
3	ECR9111805018	BULLONE	1
4	ECRC550000090	*VEDI ECRC550000092 *	1
5	ECR69901356830	*VEDI ECRC552000200 *	1
6	ECR9111805025	BULLONE	4
7	ECRP021013770	*VEDI ECRP021013772 *	1
8	ECRC550000080	*VEDI ECRC550000082 *	1
9	ECRC554000030	LAMETTA TAGLIAFILO	1
10	ECR90025205012	VITE SR 5X12	1

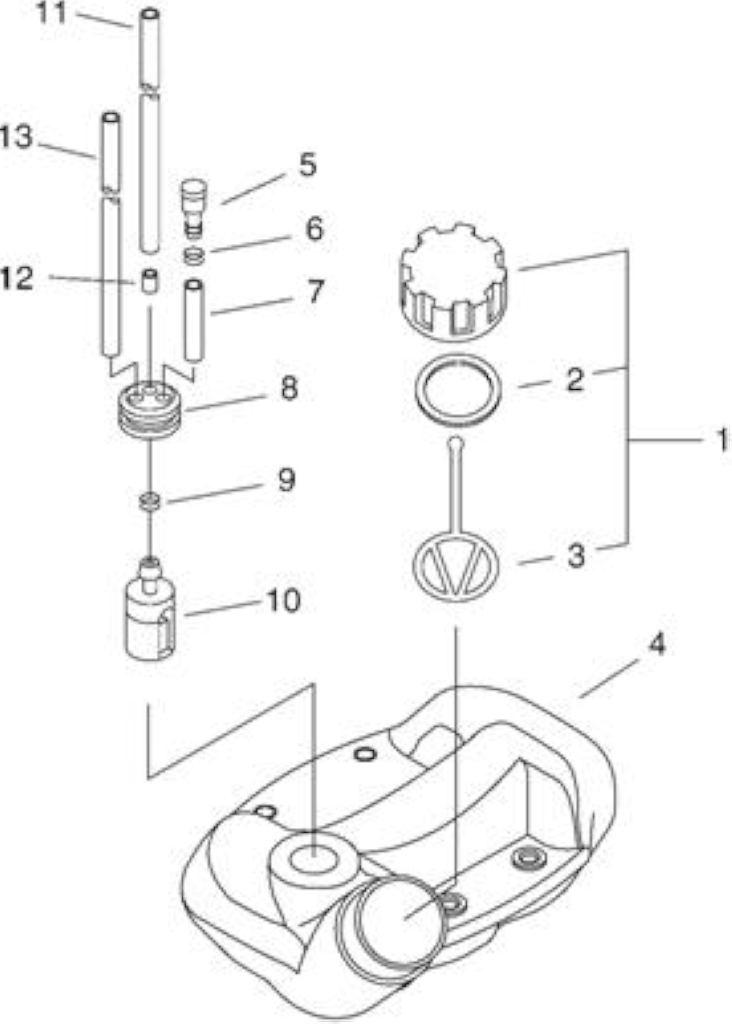

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021012210	*VEDI ECRP021012211 *	1
2	ECR13101655830	*VEDI ECRV107000190 *	1
3	ECRA365000060	MISCELATORE	1
4	ECRA350000440	SERBATOIO MISCELA	1
5	ECRA356000030	*VEDI ECRA356000031 *	1
6	ECR13201326630	*VEDI ECRV490001230 *	1
7	ECRV471001180	*VEDI ECRV471001181 *	1
8	ECR13211555930	*VEDI ECR13211555931 *	1
9	ECR13201309820	*VEDI ECRV490001240 *	1
10	ECR13120519831	*VEDI ECR13120519832 *	1
11	ECRV470000580	* VEDI ECRV470000581 *	1
13	ECR13201040830	TUBO MISCELA	1
