Asta, Impugnatura Avviamento Basamento motore Bobina, Volano Carburatore

Coppia conica, Parasassi Filtro aria, Carburatore Frizione, Campana frizione Impugnatura acceleratore Marmitta, Carter marmitta Motore, Carter motore Serbatoio

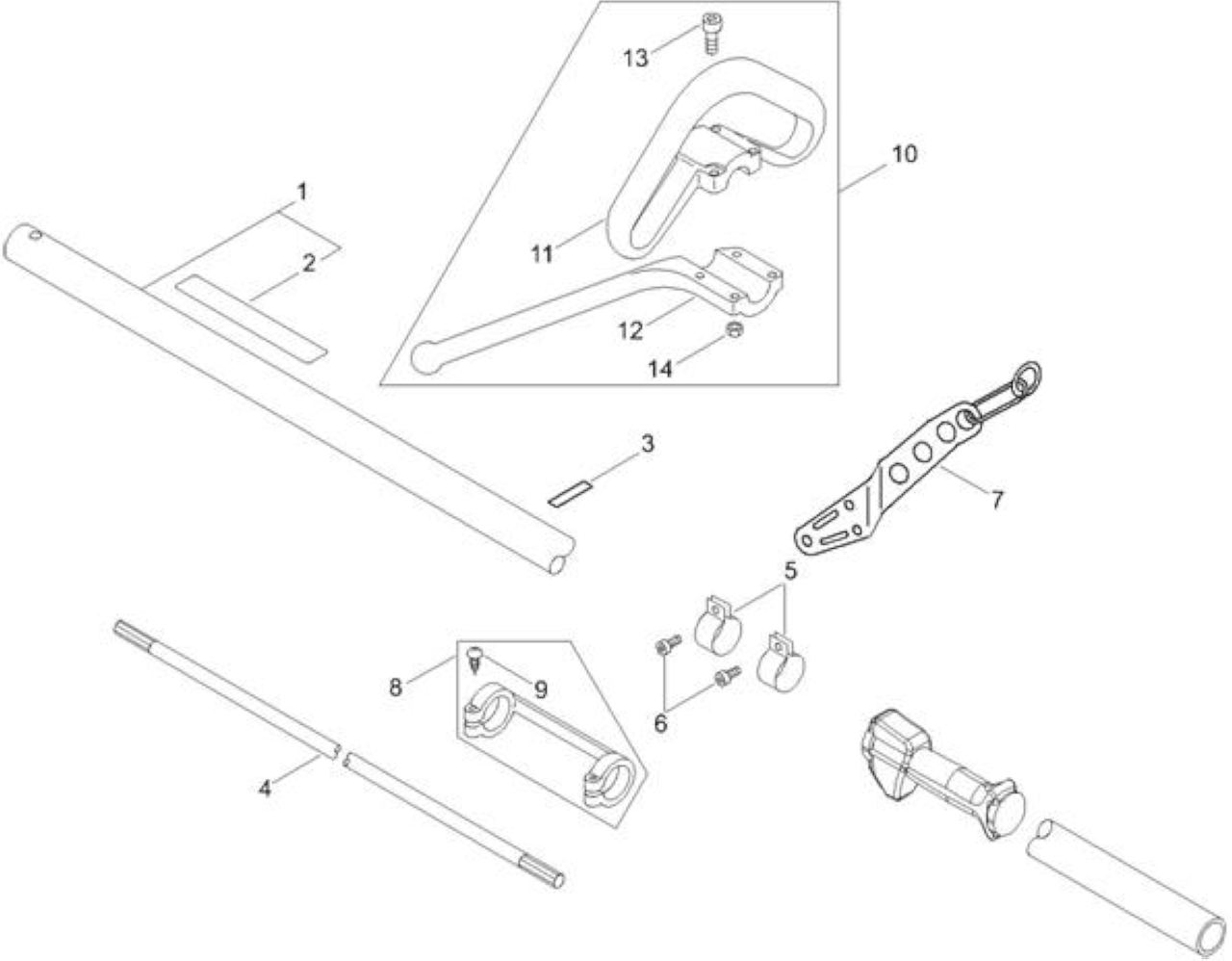

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021049000

TUBO TRASMISSIONE COMPL.

1

2

ECR89061743130

ETICHETTA

1

3

ECR89015204930

ETICHETTA

1

4

ECRC504000050

ASTA TRASMISSIONE

1

5

ECRV495001010

FASCETTA

2

6

ECRV805000140

BULLONE TORX 5

2

7

ECRC624000020

AGGANCIO CINGHIA

1

8

ECRP021050960



1

9

ECR90025304025

SCREW 4*25

2

10

ECRP021050970

IMPUGNATURA SX COMPL.

1

11

ECRC400000220

IMPUGNATURA FRONTALE

1

12

ECR35164351730

SUPPORTO IMPUGNATURA SX

1

13

ECRV805000050

BULLONE, TORX 5

4

14

ECR90050000005

DADO N05

4

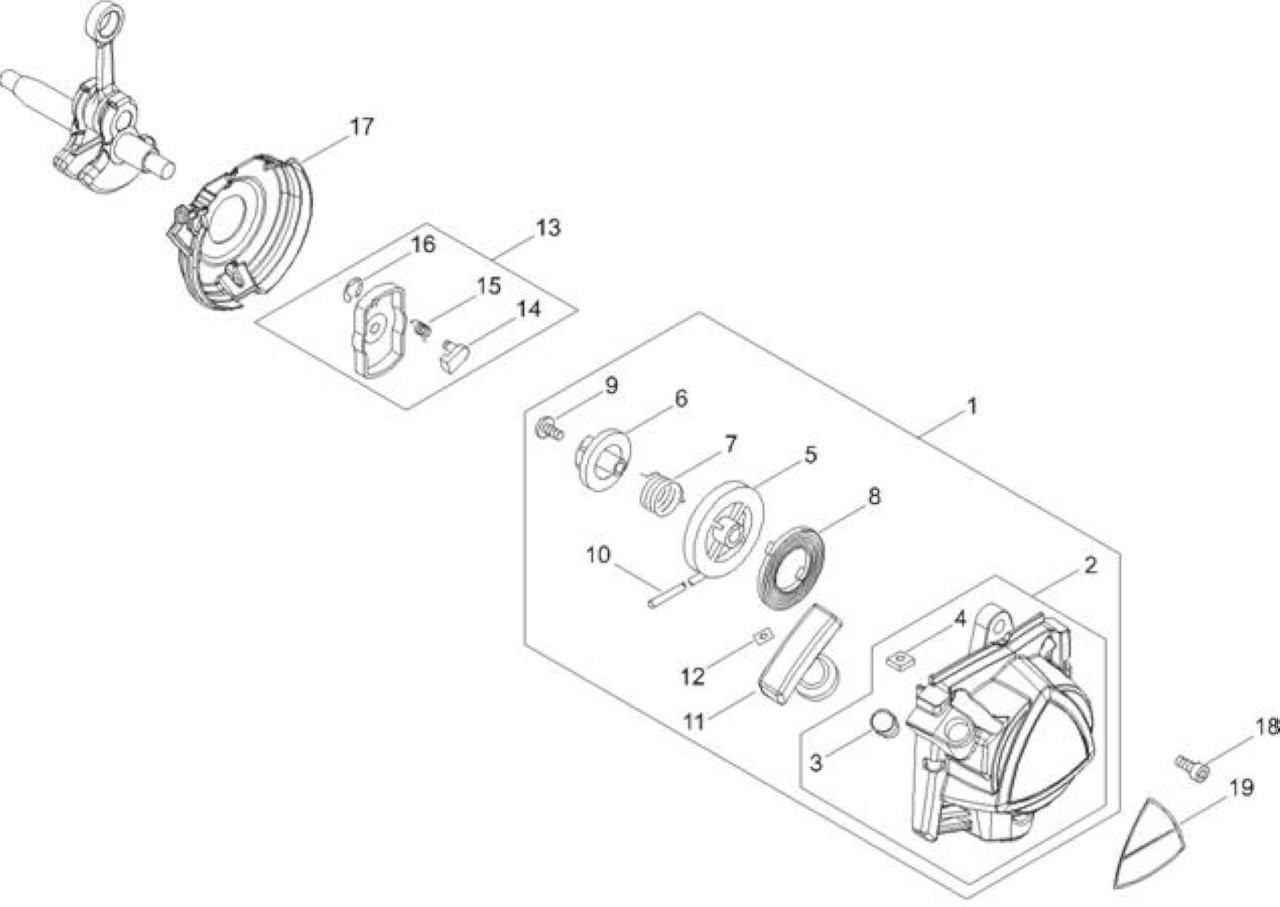

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051003220

AVVIAMENTO COMPLETO

1

2

ECRP022043670

CARTER AVVIAMENTO

1

3

ECR17722742030

*VEDI ECRP022045770 *

1

4

ECR90056500005

DADO N.5

2

5

ECRP022033320

PULEGGIA AVVIAMENTO

1

6

ECRP022033310

INNESTO AVVIAMENTO

1

7

ECRP022008270

MOLLA DI RITORNO

1

8

ECR17722040630

MOLLA AVVIAMENTO

1

9

ECR17723661830

*VEDI ECRV253000310 *

1

11

ECR17722827030

IMPUGNATURA AVVIAMENTO

1

12

ECRP022037670

FERMA FUNE

1

13

ECRA052000180

GANCI AVV.TO COMPLETI

1

14

ECRP022006850

GANCIO AVVIAMENTO

2

15

ECRP022006510

*VEDI ECR17723412220 *

2

16

ECRP022002100

*VEDI SKRP022002100 *

2

17

ECRA127000470

PARAPOLVERE

1

18

ECRV805000140

BULLONE TORX 5

3

19

ECRX547002960



1

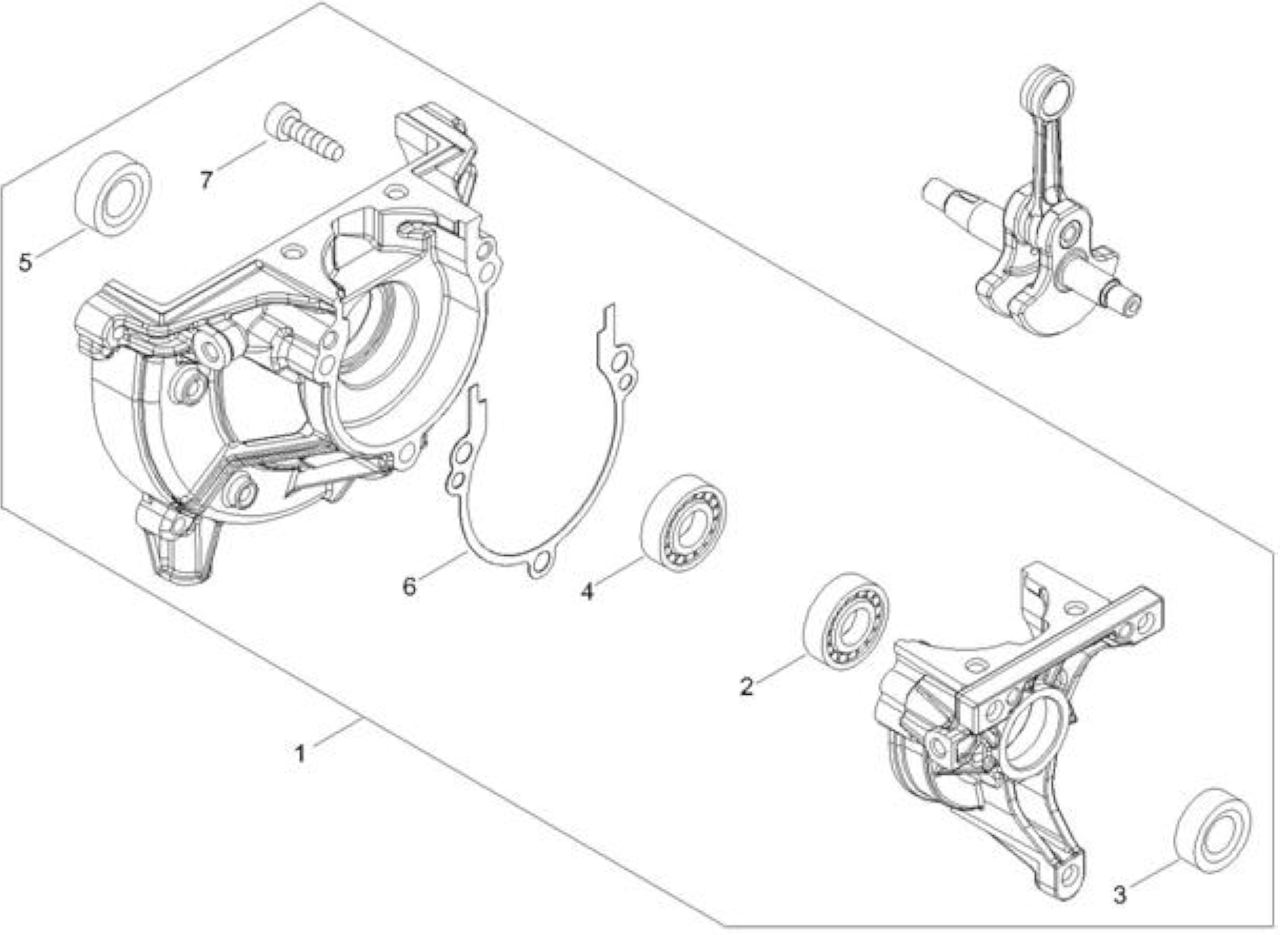

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021050850

KIT CARTER MOTORE

1

2

ECR90080036001

CUSCINETTO BB6001/C3

1

3

ECR10021242031

PARAOLIO

1

4

ECR90081036000

CUSCINETTO

1

5

ECRV503000040

PARAOLIO

1

6

ECRV102000300

GUARNIZIONE CARTER MOTORE

1

7

ECRV805000220

BULLONE TORX 5 -NERO-

3

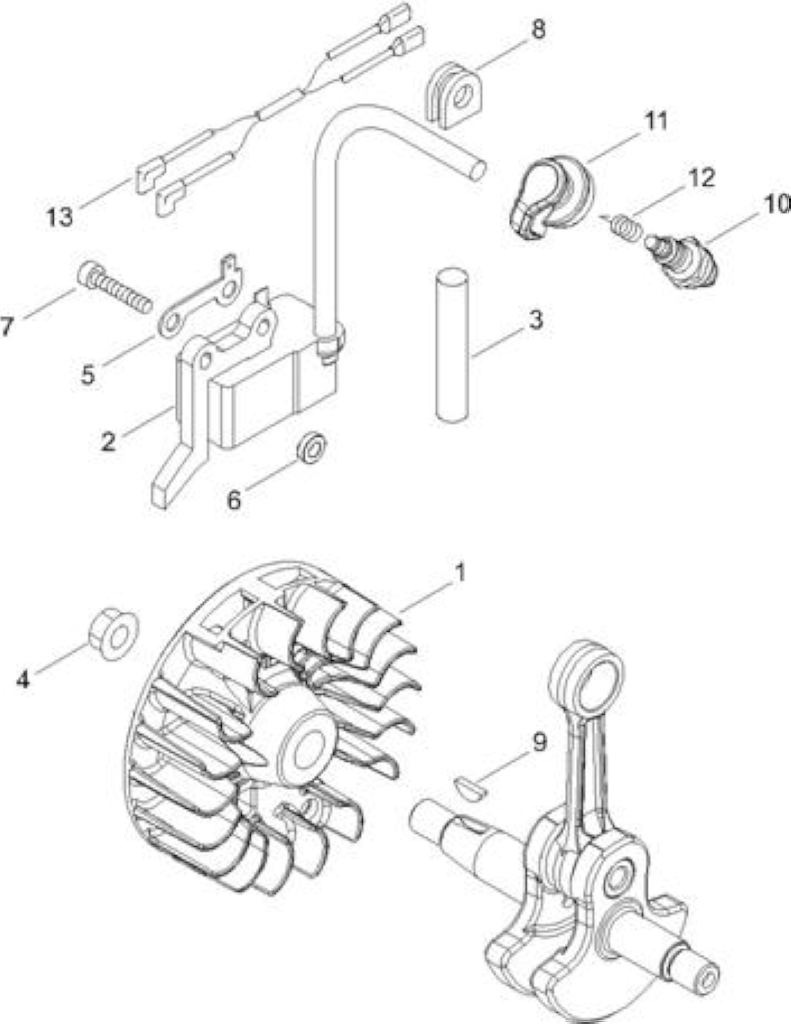

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409001320

VOLANO

1

2

ECRA411001710

*VEDI ECRA411001791 *

1

3

ECRV475007540

TUBETTO

1

4

ECR90051500008

DADO N8

1

5

ECRC152001030

CONNETTORE

1

6

ECRV323000070

RONDELLA, 5

2

7

ECRV805000210

BULLONE TORX 5X20

2

8

ECR15611004920

GUIDA IN GOMMA

1

9

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

11

ECRA427000220

CAPPUCCIO CANDELA

1

12

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

13

ECRV485002880



1

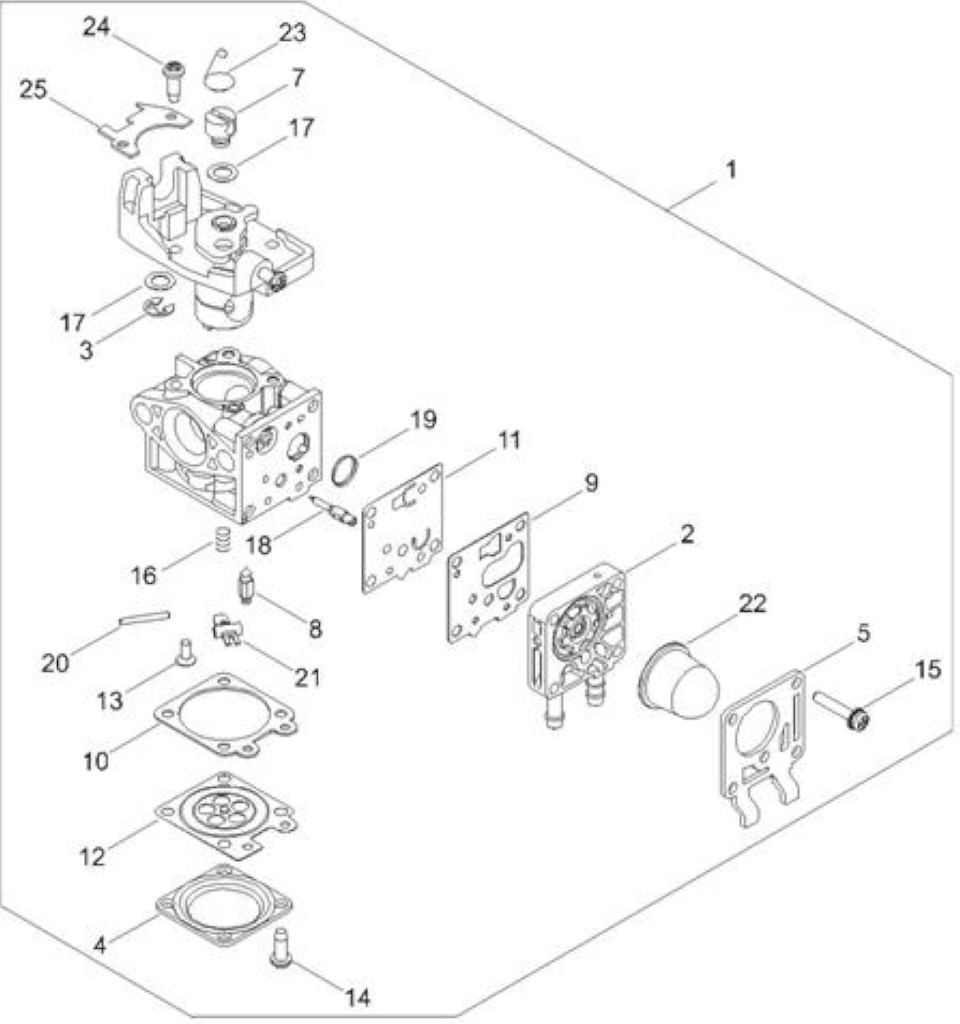

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004600

*VEDI ECRA021004601 *

1



2

ECRP003005300

CORPO POMPANTE

1



3

ECR12317307930

FERMO CE

1



4

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1



5

ECRP003004510

COPERCHIO POMPA

1



7

ECRP003005850

PERNO

1



8

ECR12313719830

SPILLO CARBURATORE

1



9

ECRP003004530

GUARNIZIONE MEMBRANA

1



10

ECR12314027230

GUARNIZIONE MEMBRANA

1



11

ECRP003004540

MEMBRANA POMPANTE

1



12

ECRP003001670

MEMBRANA C/DISCO

1



13

ECRP003005860



1



14

ECRP003004560



4



15

ECRP003004570



4



16

ECRP003005870

MOLLA

1



17

ECRP003001710



2



18

ECRP003005880

SPILLO

1



19

ECR12312610631

FILTRO CARBURATORE

1



20

ECR12313803930

SPINOTTO

1



21

ECRP003001630

BILANCERE

1



22

ECR12318109560

PRIMER

1



23

ECRP003005890



1



24

ECR12311440630

VITE SUPPORTO

3



25

ECRP003005900



1

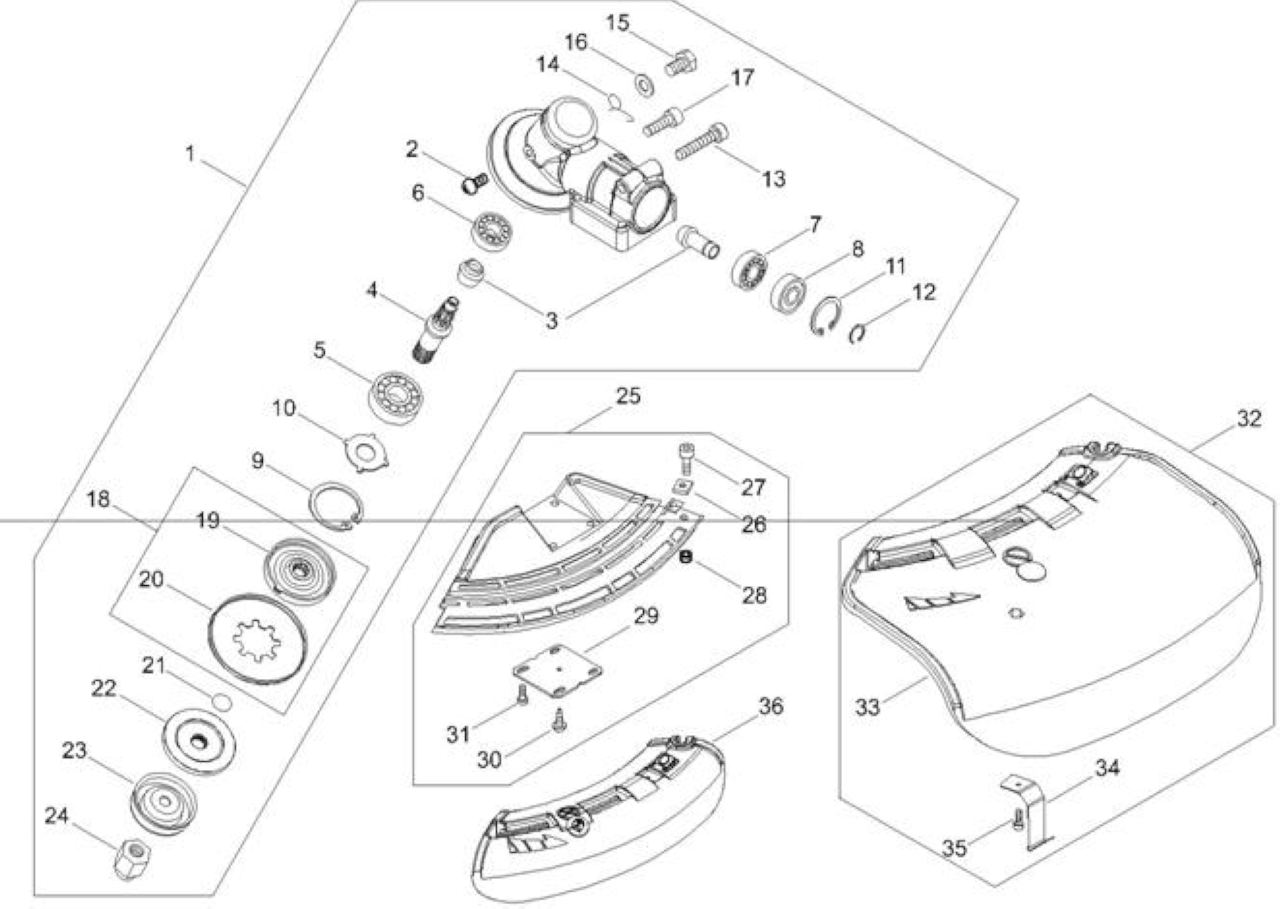

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021050950

TESTINA COMPLETA

1



2

ECR90022004006

VITE SR 4X06

1



3

ECR61030025531

*VEDI ECRV000000030 *

1



4

ECR61031056832

ALBERINO COPPIA CONICA

1



5

ECR90081206201

CUSCINETTO BB6201

1



6

ECR9406000626

*VEDI ECR90081000626 *

1



7

ECR9406006900

*VEDI ECR90085506900 *

1



8

ECR9406306900

*VEDI ECR90085806900 *

1



9

ECR90070200032

FERMO CR32

1



10

ECR61044456830

RONDELLA COPPIA CONICA

1



11

ECR90070200022

FERMO CR22

1



12

ECR90070600010

FERMO WR10

1



13

ECRV806000020

BOLT, TORX 6

1



14

ECRV452001310

MOLLA

1



15

ECR61043450031

TAPPO TESTINA

1



16

ECR90060350008

RONDELLA

1



17

ECRV805000130

BULLONE, TORX 5

1



18

ECR61031352932

*VEDI ECRP050010710 *

1



19

ECR61031352132

*VEDI ECRC535000011 *

1



20

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



21

ECR90072000012

ANELLO GOMMA P-12

1



22

ECR61031452130

PIASTRA FERMA DISCO

1



23

ECR69922956830

SOTTOCOPPA FISSA

1



24

ECR61032052130

DADO TESTINA

1



25

ECRP021050810

SUPPORTO SALVAGAMBE (ARANCIO)

1



26

ECR90056500005

DADO N.5

1



27

ECRV805000170

BULLONE TORX 5 -SILVER-

1



28

ECR90056200005

*VEDI ECR90056000005 *

1



29

ECRC552000200

PIASTRINA

1



30

ECR9131604010

VITE

1



31

ECRV805000260

BOLT, TORX 5

4



32

ECRP021041320

SALVAGAMBE COMPLETO

1



33

ECRC550000570

*VEDI ECRP021013772 *

1



34

ECRC554000030

LAMETTA TAGLIAFILO

1



35

ECRV805000150

BULLONE TORX 5

1



36

ECRC550000551

PROTEZIONE SALVAGAMBE (ARANCIO)

1

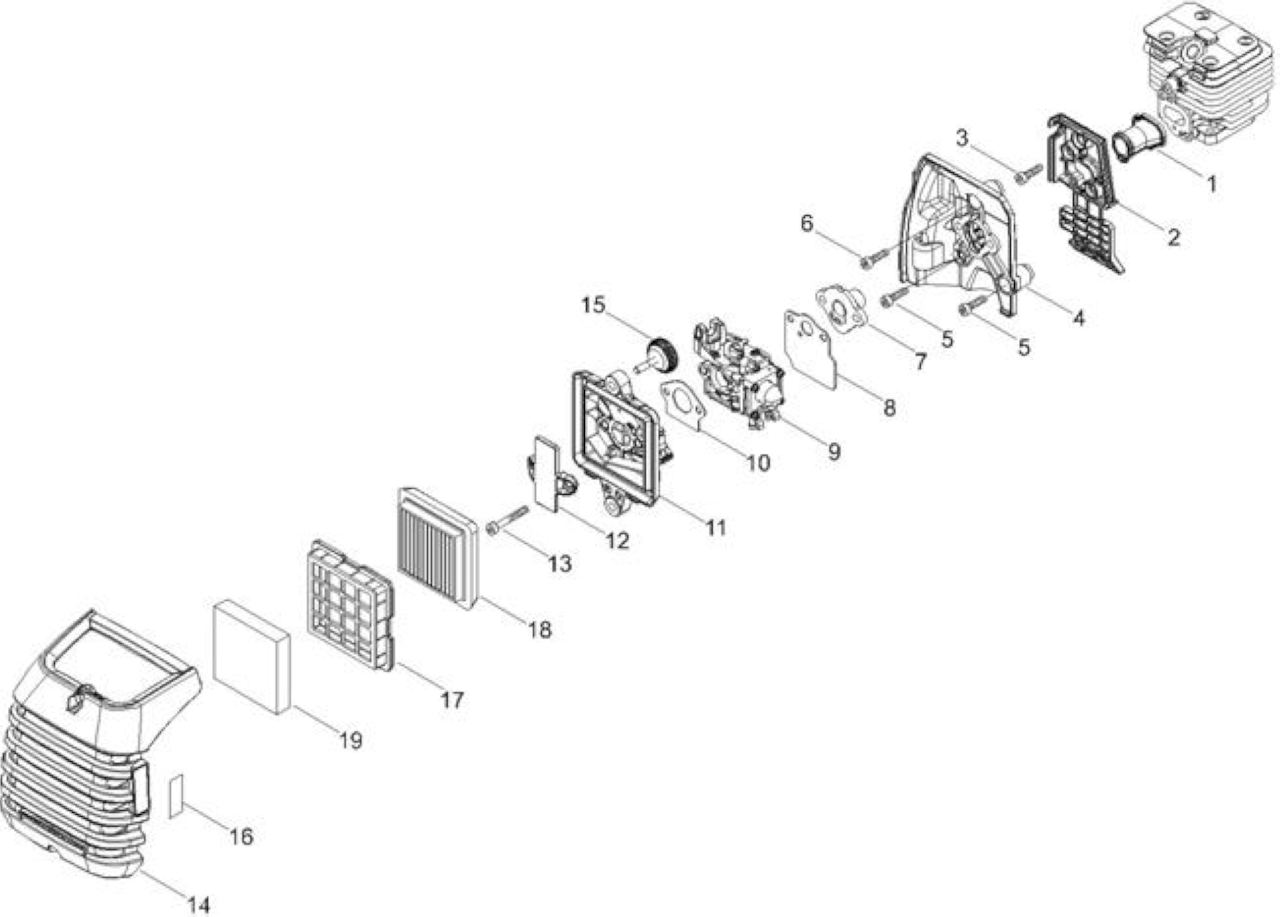

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA202000300

COLLETTORE ASPIRAZIONE

1



2

ECRA206000040

SUPPORTO COLLETTORE

1



3

ECRV805000150

BULLONE TORX 5

2



4

ECRA209001010

PIASTRA ISOLATORE

1



5

ECRV805000150

BULLONE TORX 5

2



6

ECRV855000000

BULLONE TORX 5X20

1



7

ECRA209001000

ISOLATORE

1



8

ECRV103001890

GUARNIZIONE

ISOL-CARBURATORE

1



9

ECRA021004600

*VEDI ECRA021004601 *

1



10

ECRV103001900

GUARNIZIONE

ISOL-CARBURATORE

1



11

ECRP021050880

CORPO FILTRO ARIA

1



12

ECRA244000320

PIASTRINA

1



13

ECRV805000340

BULLONE, TORX 5

2



14

ECRA232001890

*VEDI ECRA232001891 *

1



15

ECRV299000290

*VEDI ECRV299000650 *

2



16

ECR89033252730

ETICHETTA

1



17

ECRA227000050

PIASTRA

1



18

ECRA226002030

FILTRO ARIA

1



19

ECRA226002040

FILTRO ARIA

1

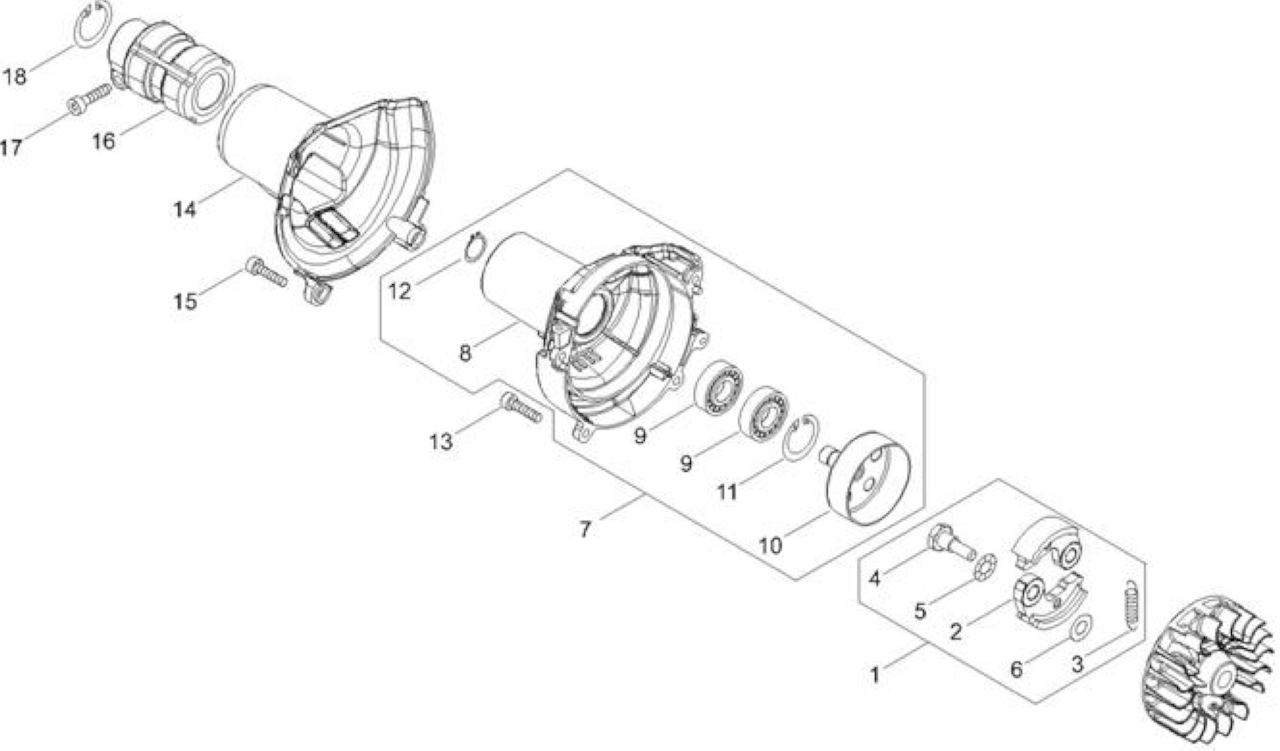

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021050860

FRIZIONE COMPLETA

1

2

ECRA553000190

MASSA FRIZIONE

2

3

ECRV451001390

MOLLA FRIZIONE

1

4

ECR17504656030

BULLONE FRIZIONE

2

5

ECR17504956030

RONDELLA FRIZIONE

2

6

ECR17504805530

RONDELLA FRIZIONE

2

7

ECRP021051000

CARTER VENTOLA COMPLETO

1

8

ECRA172003140

CARTER VENTOLA

1

9

ECR90080706001

CUSCINETTO BB6001

2

10

ECRA556001750

CAMPANA FRIZIONE

1

11

ECR90070200028

FERMO CR28

1

12

ECR90070100012

FERMO CS12

1

13

ECRV805000150

BULLONE TORX 5

2

14

ECRA413000080

COPERCHIO

1

15

ECRV805000160

BULLONE TORX 5

2

16

ECRA575000690

AMMORTIZZATORE

1

17

ECRV805000170

BULLONE TORX 5 -SILVER-

1

18

ECR90070200042

ANELLO

1

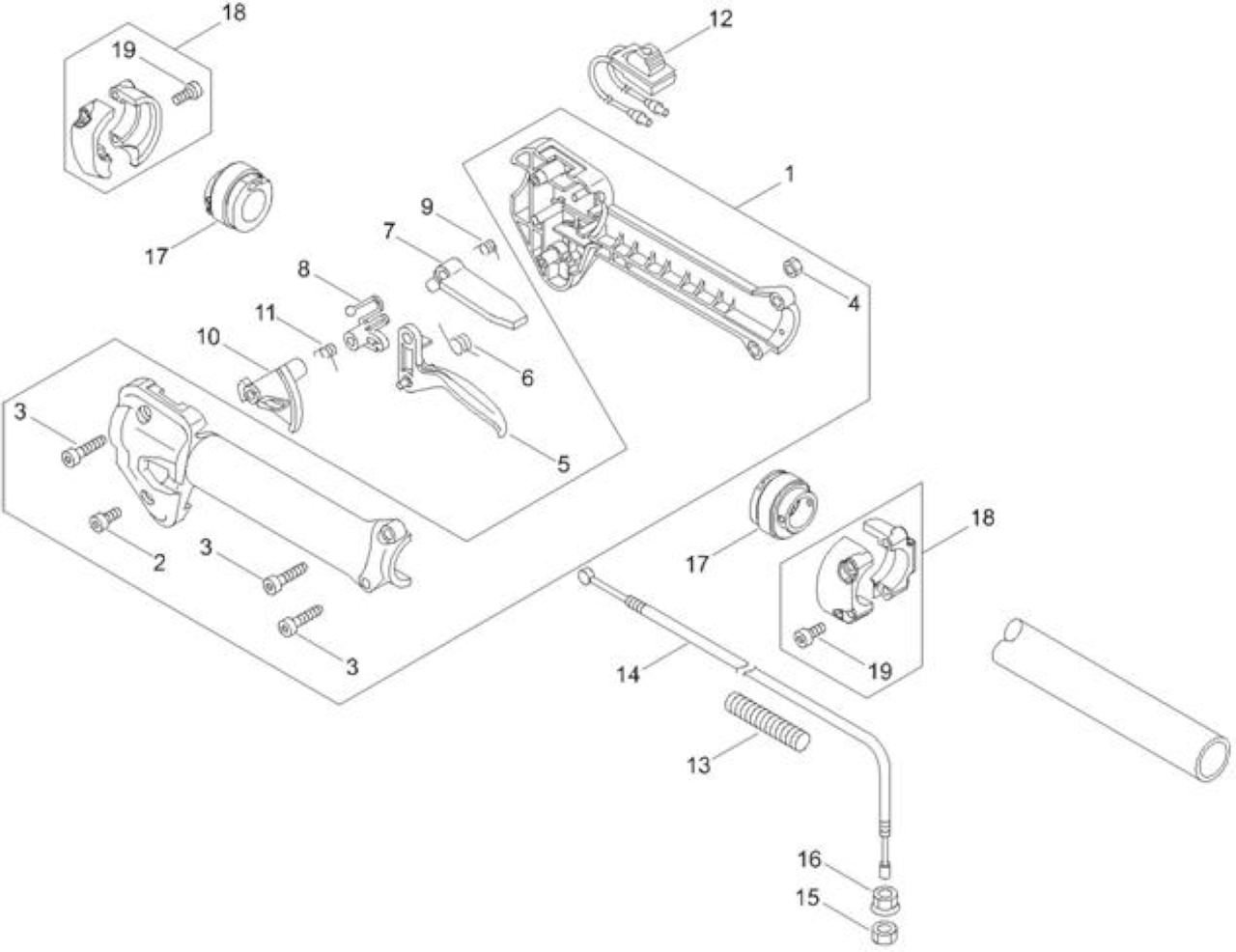

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021050980

SET IMPUGNATURA DX

1



2

ECRV805000060

BOLT, TORX 5

1



3

ECRV805000170

BULLONE TORX 5 -SILVER-

3



4

ECR90050000005

DADO N05

4



5

ECRC450000110

GRILLETTO ACCELERATORE

*T.I.03-128

1



6

ECR17804342230

MOLLA DI RITORNO

1



7

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



8

ECRC461000000

FERMO ACCELERATORE

*T.I.03-128

1



9

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



10

ECRC461000010

FERMO ACCELERATORE

*T.I.03-128

1



11

ECRV452000120

MOLLA DI RITORNO

1



12

ECRA440002780

INTERRUTTORE STOP

1



13

ECRV475008930

TUBETTO COPRI FILO

1



14

ECRV430004940

CAVO ACCELERATORE

1



15

ECR90050200006

DADO 3N06

1



16

ECR90051800006

NUT, FLANGE

1



17

ECRV420000960

AMMORTIZZATORE

2



18

ECRP021050990

FERMO IMPUGNATURA DX

2



19

ECRV805000170

BULLONE TORX 5 -SILVER-

4

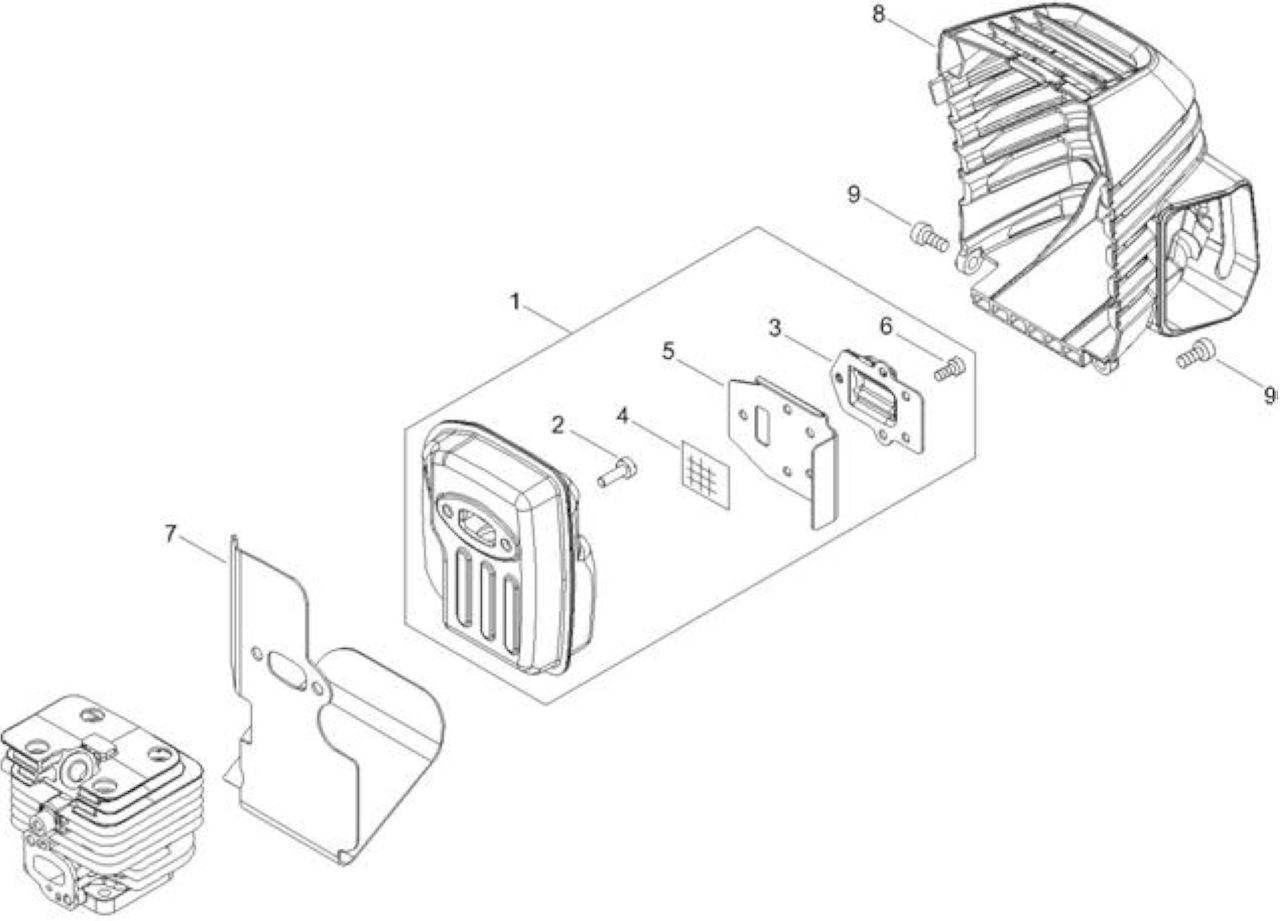

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021050900

MARMITTA COMPLETA

1

2

ECRV805000250

BULLONE TORX 5

2

3

ECRA313002060

GUARNIZIONE SCARICO

1

4

ECR14586240630

RETINA MARMITTA

1

5

ECRV104002300

GUARNIZIONE SCARICO

1

6

ECRV804000030

BULLONE 4X8

5

7

ECRV104002310

GUARNIZIONE SCARICO

1

8

ECRA320001200

*VEDI ECRA320001201 *

1

9

ECRV805000140

BULLONE TORX 5

2

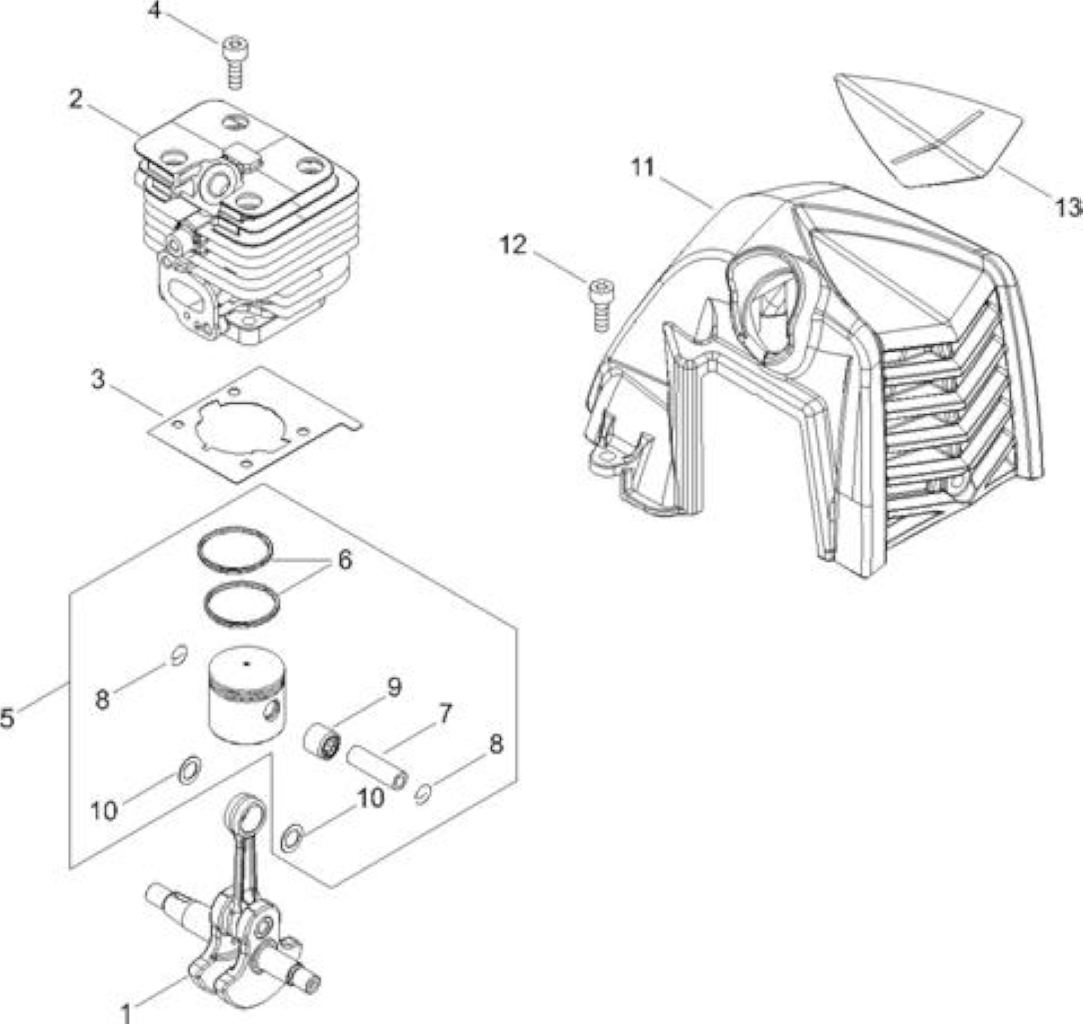

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA011001460

ALBERO MOTORE

1

2

ECRA130002330

CILINDRO X SRM2620ES/L

/SDKT262XS

1

3

ECRV100000840

GUARNIZIONE CILINDRO

1

4

ECRV805000210

BULLONE TORX 5X20

4

5

ECRP021050840

KIT PISTONE X SRM2620RS/L

/SDK262XS

1

6

ECRA101000010

FASCIA ELASTICA

2

7

ECR10001335430

SPINOTTO PISTONE

1

8

ECR10001503931

FERMO SPINOTTO

2

9

ECRV554000020

CUSCINETTO DI BIELLA

1

10

ECR10001453630

DISTANZIALE SPINOTTO

2

11

ECRA160003280

COPERCHIO CILINDRO

1

12

ECRV805000140

BULLONE TORX 5

2

13

ECRX547002970



1

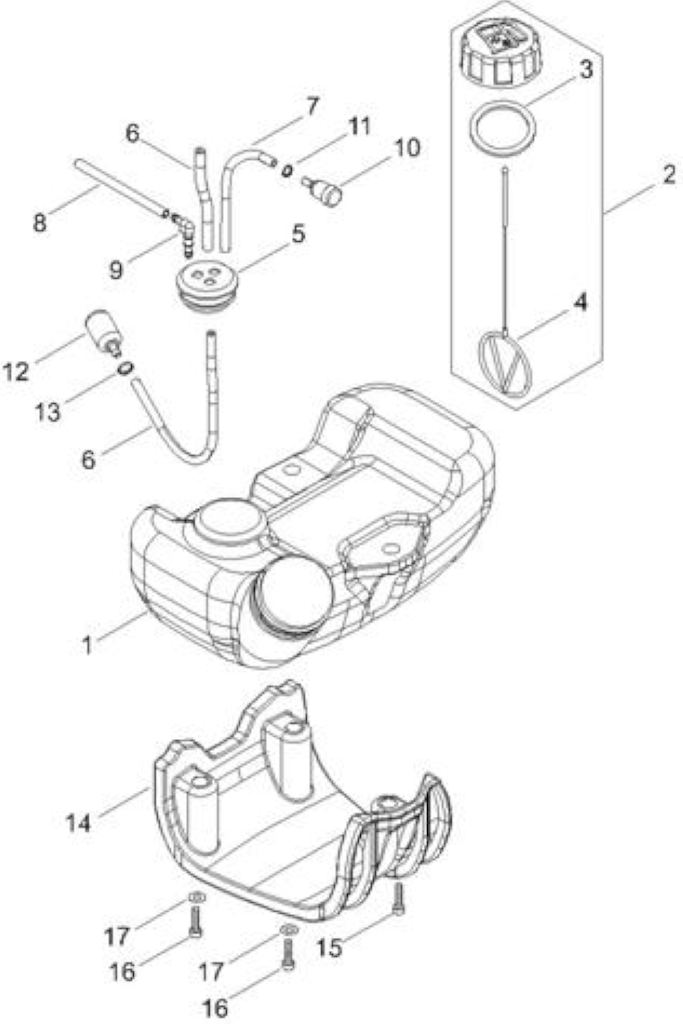

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA350002350

SERBATOIO MISCELA

1

2

ECRP021012210

*VEDI ECRP021012211 *

1

3

ECR13101655830

*VEDI ECRV107000190 *

1

4

ECRA365000060

MISCELATORE

1

5

ECR13211555930

*VEDI ECR13211555931 *

1

6

ECRV471001230

*VEDI ECRV471001231 *

1

7

ECR13201006530

TUBO MISCELA INTERNO

1

8

ECR13201256030

TUBO MISCELA

1

9

ECRV186000500

RACCORDO

1

10

ECR13130056431

VALVOLA SFIATO

1

11

ECRV490001230

CLIP

1

12

ECRA369000470

FILTRO MISCELA

1

13

ECRV490001240

CLIP

1

14

ECRA175000040

SUPPORTO SERBATOIO

1

15

ECRV805000160

BULLONE TORX 5

1

16

ECRV805000170

BULLONE TORX 5 -SILVER-

2

17

ECR90060200005

RONDELLA

2
