Asta, Impugnatura Avviamento

Bobina, Frizione, Carter campana Carburatore


Coppia conica

Filtro aria, Marmitta Motore

Para sassi Serbatoio

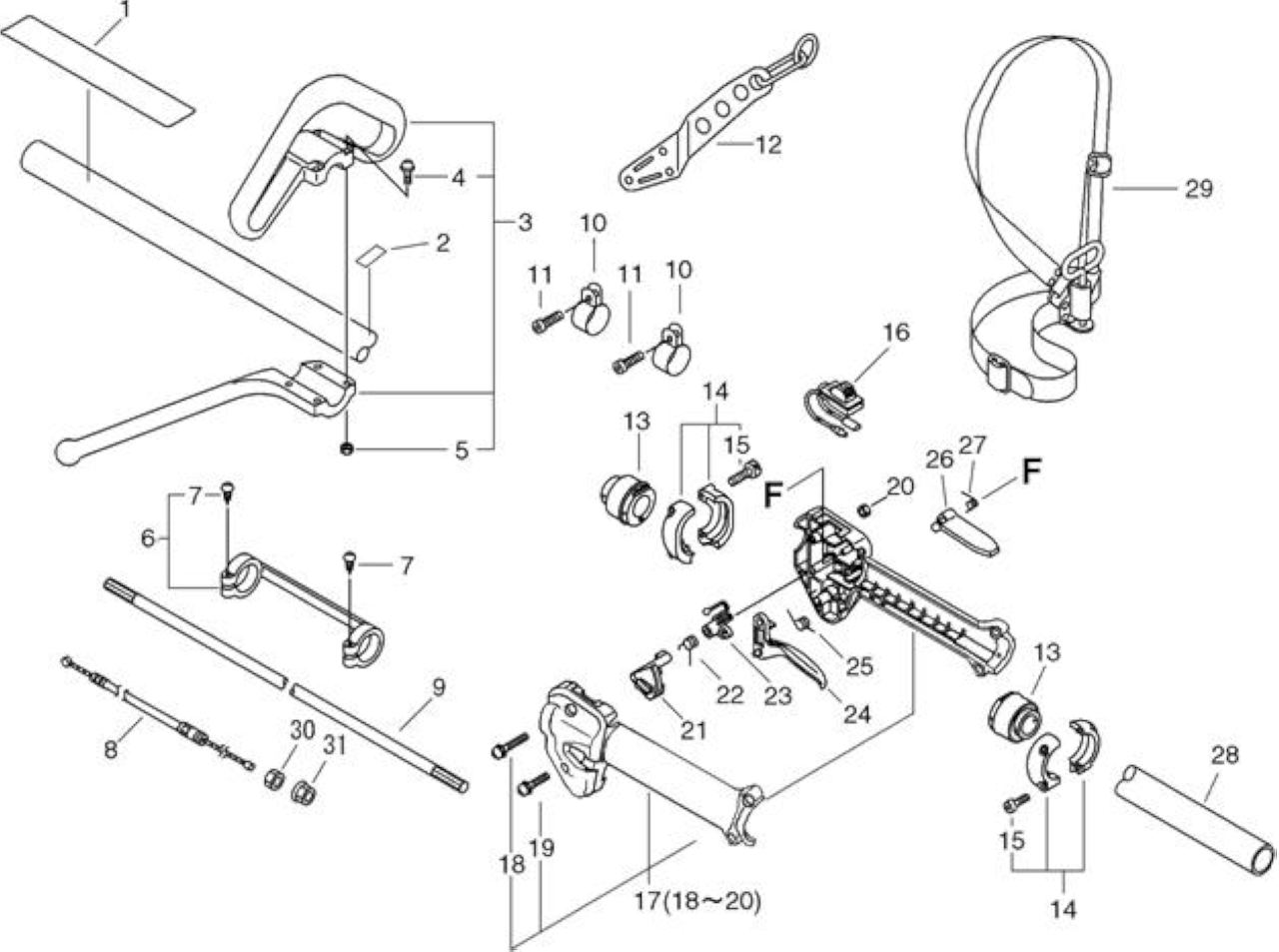

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR89061743130

ETICHETTA

1



2

ECR89015204930

ETICHETTA

1



3

ECRP021005940

IMPUGNATURA SX COMPL.

1



4

ECR9111805035

BOLT

4



5

ECR90050000005

DADO N05

4



6

ECR61028154130

DISTANZIATORE

1



7

ECR90025304025

SCREW 4*25

2



8

ECRV430002320

CAVO ACCELERATORE

1



9

ECRC504000050

ASTA TRASMISSIONE

1



10

ECRV495001010

FASCETTA

2



11

ECR9111805014

BOLT

2



12

ECRC624000020

AGGANCIO CINGHIA

1



13

ECRV420000960

AMMORTIZZATORE

2



14

ECRP021012630

FERMO IMPUGNATURA

2



15

ECR9111805025

BULLONE

4



16

ECRA440000891

INTERRUTTORE COMPLETO

1



17

ECRP021005960

* VEDI ECRP021049610 *

1



18

ECR9111805035

BOLT

1



19

ECR9111805025

BULLONE

3



20

ECR90050000005

DADO N05

4



21

ECRC461000010

FERMO ACCELERATORE

*T.I.03-128

1



22

ECRV452000120

MOLLA DI RITORNO

1



23

ECRC461000000

FERMO ACCELERATORE

*T.I.03-128

1



24

ECRC450000110

GRILLETTO ACCELERATORE

*T.I.03-128

1



25

ECR17804342230

MOLLA DI RITORNO

1



26

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



27

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



28

ECRC050000320

TUBO TRASMISSIONE

1



29

ECR30100146731

*VEDI ECR30100055230 *

1



30

ECR90050200006

DADO 3N06

1



31

ECR90051800006

NUT, FLANGE

1

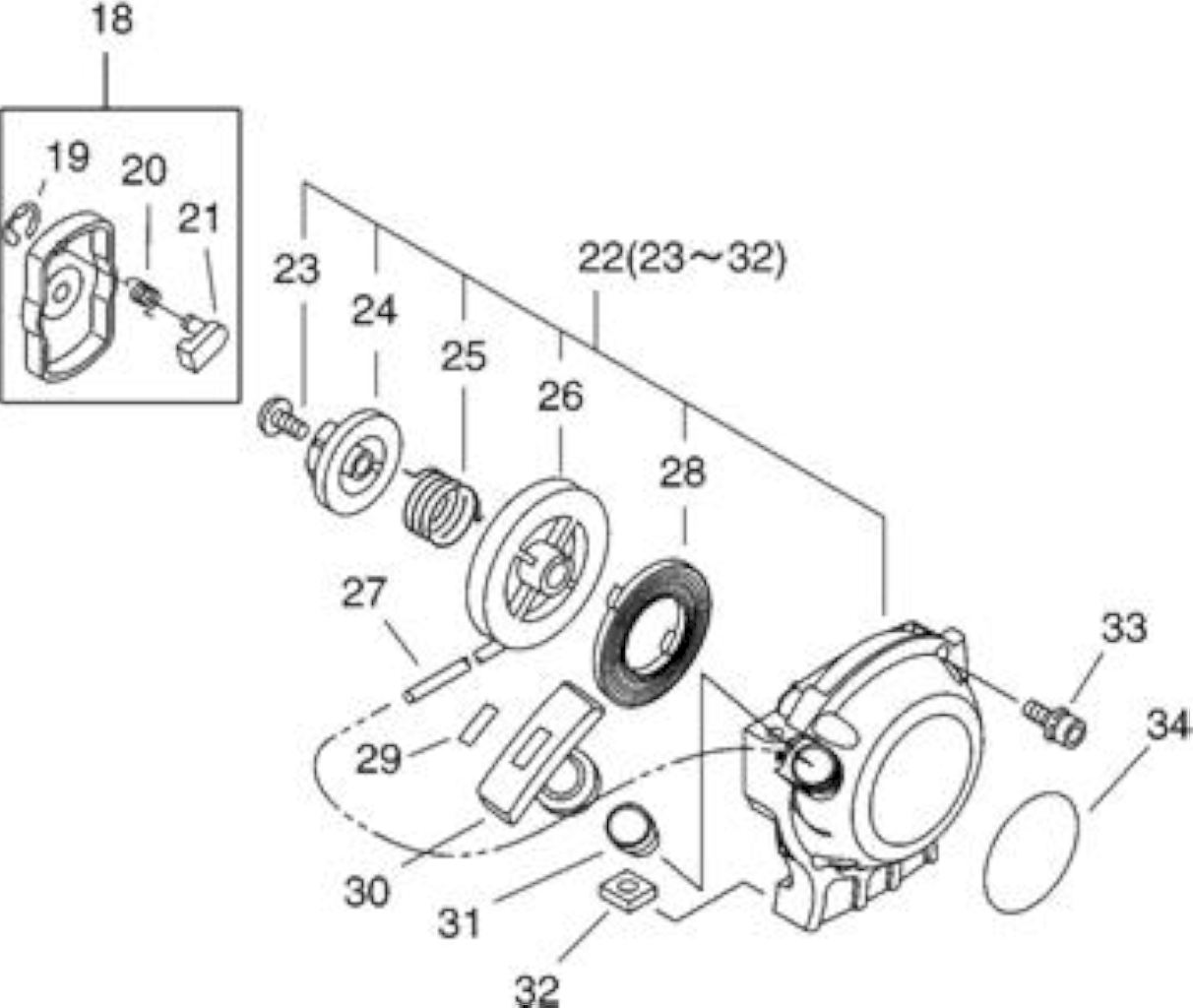

Rif.

Articolo

Descrizione

Q.tà Nota

18

ECRA052000180

GANCI AVV.TO COMPLETI

1

19

ECRP022002100

*VEDI SKRP022002100 *

2

20

ECRP022006510

*VEDI ECR17723412220 *

2

21

ECRP022006850

GANCIO AVVIAMENTO

2

22

ECRA051001000

AVVIAMENTO COMPLETO X SRM240ESL

1

23

ECR17723661830

*VEDI ECRV253000310 *

1

24

ECRP022008280

VEDI BOLL.TECNICI 2013-531/ 12-511

1

25

ECRP022008270

MOLLA DI RITORNO

1

26

ECRP022006830

PULEGGIA *VEDI T.I.2013-531/12-511*

1

28

ECR17722042030

* VEDI ECRP022019680 *

1

29

ECRP022001350

*VEDI ECR17724611120 *

1

30

ECR17722827030

IMPUGNATURA AVVIAMENTO

1

31

ECR17722742030

*VEDI ECRP022045770 *

1

32

ECR90056500005

DADO N.5

1

33

ECR9111804014

BOLT

4

34

ECRX502000330

ETICHETTA

1

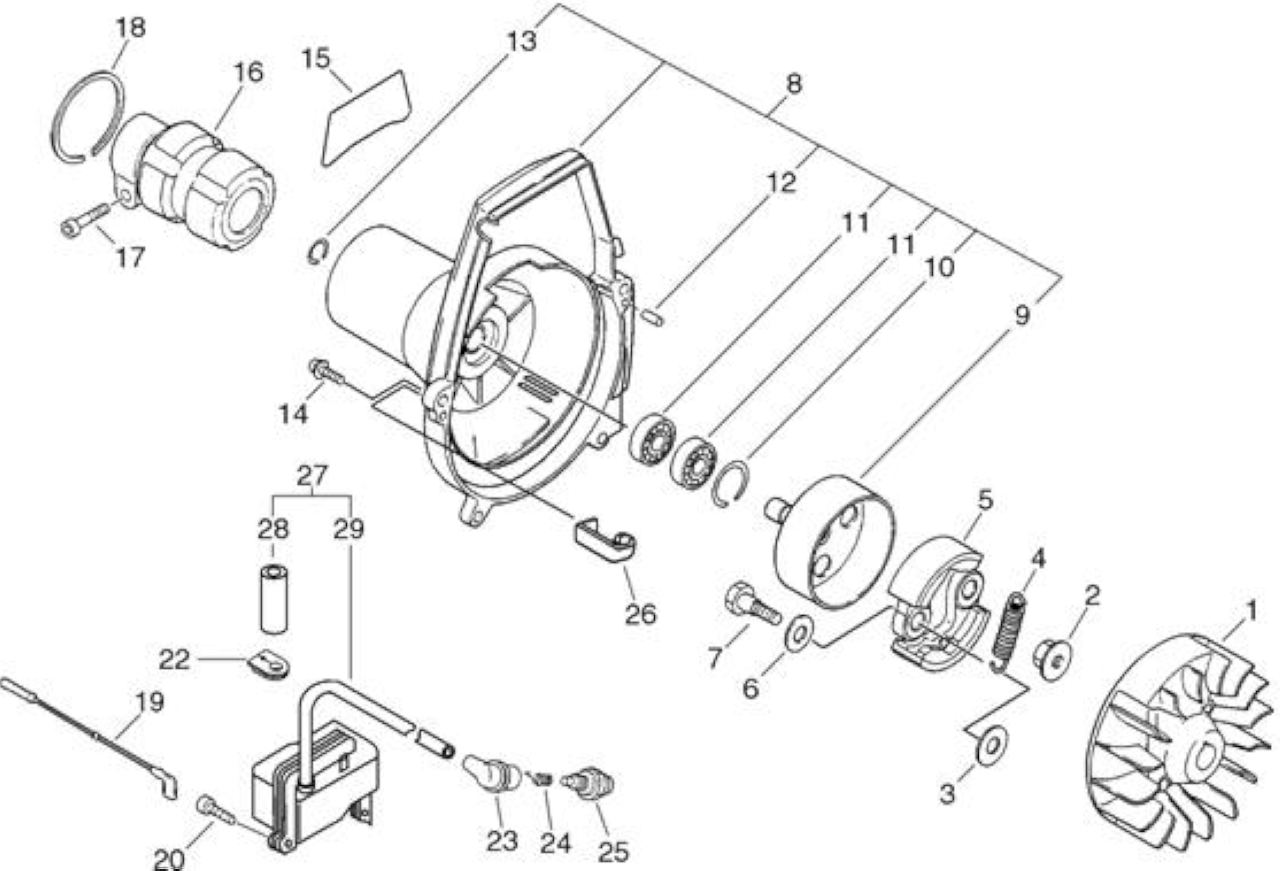

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA409000130

*VEDI ECRA4090001191 *

1



2

ECR90051500008

DADO N8

1



3

ECR17504805530

RONDELLA FRIZIONE

2



4

ECRV451000400

MOLLA FRIZIONE

1



5

ECRA553000010

MASSA FRIZIONE

*A553000200

2



6

ECR17504956030

RONDELLA FRIZIONE

2



7

ECR17504656030

BULLONE FRIZIONE

2



8

ECRP021034570

CARTER VENTOLA COMPL.

1



9

ECRA556000040

CAMPANA FRIZIONE

1



10

ECR90070200028

FERMO CR28

1



11

ECR90080706001

CUSCINETTO BB6001

2



12

ECR10021503930

*VEDI ECR90033040080 *

2



13

ECR90070100012

FERMO CS12

1



14

ECR9111805018

BULLONE

2



15

ECRX547001740

LABEL,ECHO

1



16

ECR61092255931

AMMORTIZZATORE

*T.I.15-572

1



17

ECR9111805028

BOLT

1



18

ECR90070200042

ANELLO

1



19

ECR16201056430

LEAD, GROUND

1



20

ECR90016205016

BULLONE BRUGOLA 5X16

2



22

ECR15611240630

GOMMINO

1



23

ECR15901203433

CAPPUCCIO CANDELA

1



24

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1



26

ECR17811106230

FERMO

1



27

ECRP021003910

COIL IGNITION(W/PLUG

1



28

ECRV475002200

TUBE

1



29

ECRA411000110

MODULO ACCENSIONE

1

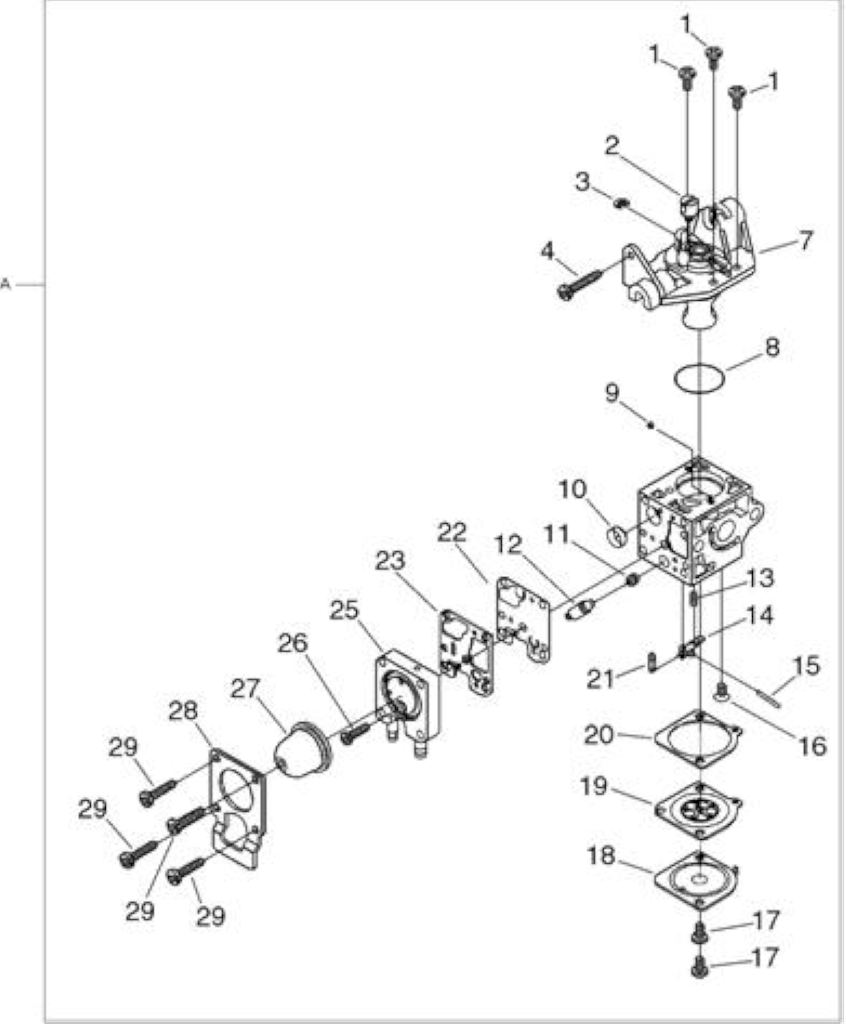

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021003220

CARBURATORE COMPLETO

1



1

ECR12534413931

VITE CARBURATORE

3



2

ECRP005001240

*VEDI ECRP005002090 *

1



3

ECRP005000190

E-RING

1



4

ECRP005000100

VITE

1



7

ECRP005002050

VALVOLA ACCELERATORE

1



8

ECRP005000280

O-RING

1



9

ECRP005001000

RULLINO

1



10

ECRP005000010

ANELLO

1



11

ECRP005001260

VITE REGOLAZIONE

1



12

ECRP005001250

TAPPO

1



13

ECRP005000940

MOLLA

1



14

ECR12532308260

BILANCIERE CARBURATORE

1



15

ECR12533813930

SPINOTTO BILANCIERE

1



16

ECR12533942030

VITE BILANCIERE

1



17

ECR12534452130

VITE

3



18

ECR12534252130

COPERCHIO MEMBRANA

1



19

ECRP005001780

MEMBRANA C/DISCO

1



20

ECRP005000200

GUARNIZIONE

1



21

ECR12533708260

SPILLO CARBURATORE

1



22

ECRP005000510

MEMBRANA POMPANTE

1



23

ECRP005000520

GUARNIZIONE POMPANTE

1



25

ECRP005001890

COPERCHIO MEMBRANA POMPANTE

1



26

ECRP005000270

VITE

1



27

ECR12538146730

*VEDI ECR12538108660 *

1



28

ECRP005000250

COPERCHIO

1



29

ECRP005001900

SCREW

4

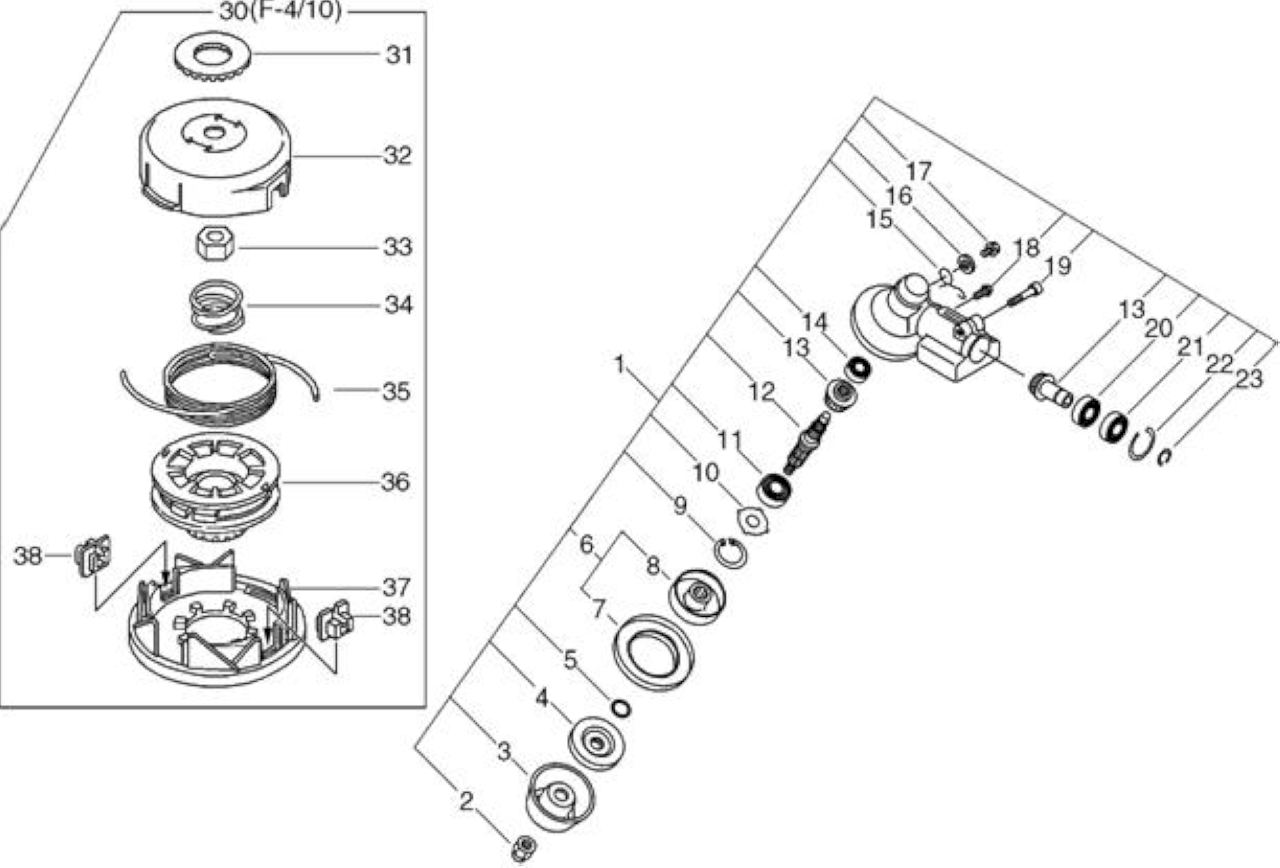

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021012601

*VEDI ECRP021012602 *

1



2

ECR61032052130

DADO TESTINA

1



3

ECR69922956830

SOTTOCOPPA FISSA

1



4

ECR61031452130

PIASTRA FERMA DISCO

1



5

ECR90072000012

ANELLO GOMMA P-12

1



6

ECR61031352932

*VEDI ECRP050010710 *

1



7

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



8

ECR61031352132

*VEDI ECRC535000011 *

1



9

ECR90070200032

FERMO CR32

1



10

ECR61044456830

RONDELLA COPPIA CONICA

1



11

ECR90081206201

CUSCINETTO BB6201

1



12

ECR61031056831

*VEDI ECR61031056832 *

1



13

ECR61030025531

*VEDI ECRV000000030 *

1



14

ECR90081000626

CUSCINETTO BB 626

1



15

ECR61047352131

*VEDI ECRV452001310 *

1



16

ECR90060350008

RONDELLA

1



17

ECR61043450031

TAPPO TESTINA

1



18

ECR90024205010

VITE SR 5X10

1



19

ECR9111806025

BOLT

1



20

ECR90085506900

CUSCINETTO BB6900

1



21

ECR90085806900

CUSCINETTO BB6900Z

1



22

ECR90070200022

FERMO CR22

1



23

ECR90070600010

FERMO WR10

1



31

ECRV332000000

RONDELLA CIRCOLARE

1



32

ECRP022003310

COPERCHIO SUPERIORE

1



33

ECRP022001220

DADO

1



34

ECRP022001250

*VEDI ECRP022035570 *

1



36

ECRP022001260

BOBINA PORTA FILO

1



37

ECRP022003330

COPERCHIO INFERIORE

1



38

ECRP022000710

BOCCOLA FILO NYLON

2

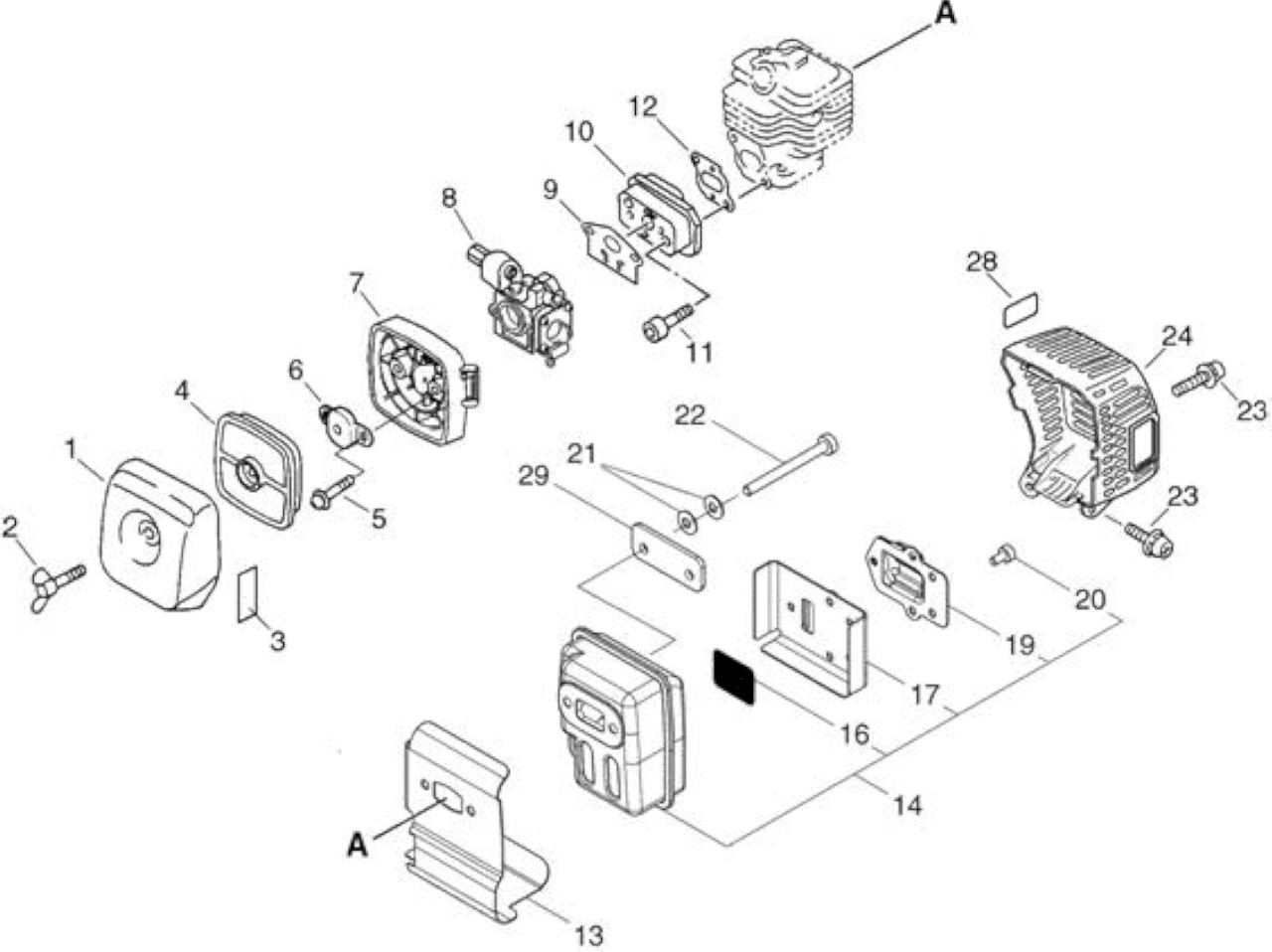

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR13031305863

COP. FILTRO ARIA (NERO)

*T.I.99-710

1



2

ECR21041752730

GALLETTO FILTRO ARIA

1



3

ECR89033252730

ETICHETTA

1



4

ECR13031054130

*VEDI ECRA226001410 *

*T.I.99-710

1



5

ECR90024205060

VITE SR 5X60

2



6

ECR12901152730

PIASTRINA

1



7

ECRP021034600

CORPO FILTRO ARIA

1



8

ECRA021003220

CARBURATORE COMPLETO

1



9

ECR13001013410

GUARNIZIONE ISOLATORE

*T.I.-04-247

1



10

ECR13001756431

ISOLATORE

1



11

ECR90016205025

BULLONE BRUGOLA 5X25

2



12

ECR13001055930

GUARNIZIONE ISOLATORE

1



13

ECRV104000061

GUARNIZIONE SCARICO

1



14

ECRP021002164

*VEDI ECRP021033860 *

1



16

ECR14586240630

RETINA MARMITTA

1



17

ECRV104000360

*VEDI ECRV104000361 *

1



19

ECRA313000130

GUIDE,EXH

1



20

ECR9136704010

SCREW

5



21

ECRV347000000

WASHER,CONICAL

4



22

ECR90010505055

BULLONE BRUGOLA 5X55

2



23

ECR9112105012

BULLONE

2



24

ECRA320000003

COPERCHIO MARMITTA

1



28

ECRX505002310

ETICHETTA

1



29

ECRV150000371

PIASTRINA

1

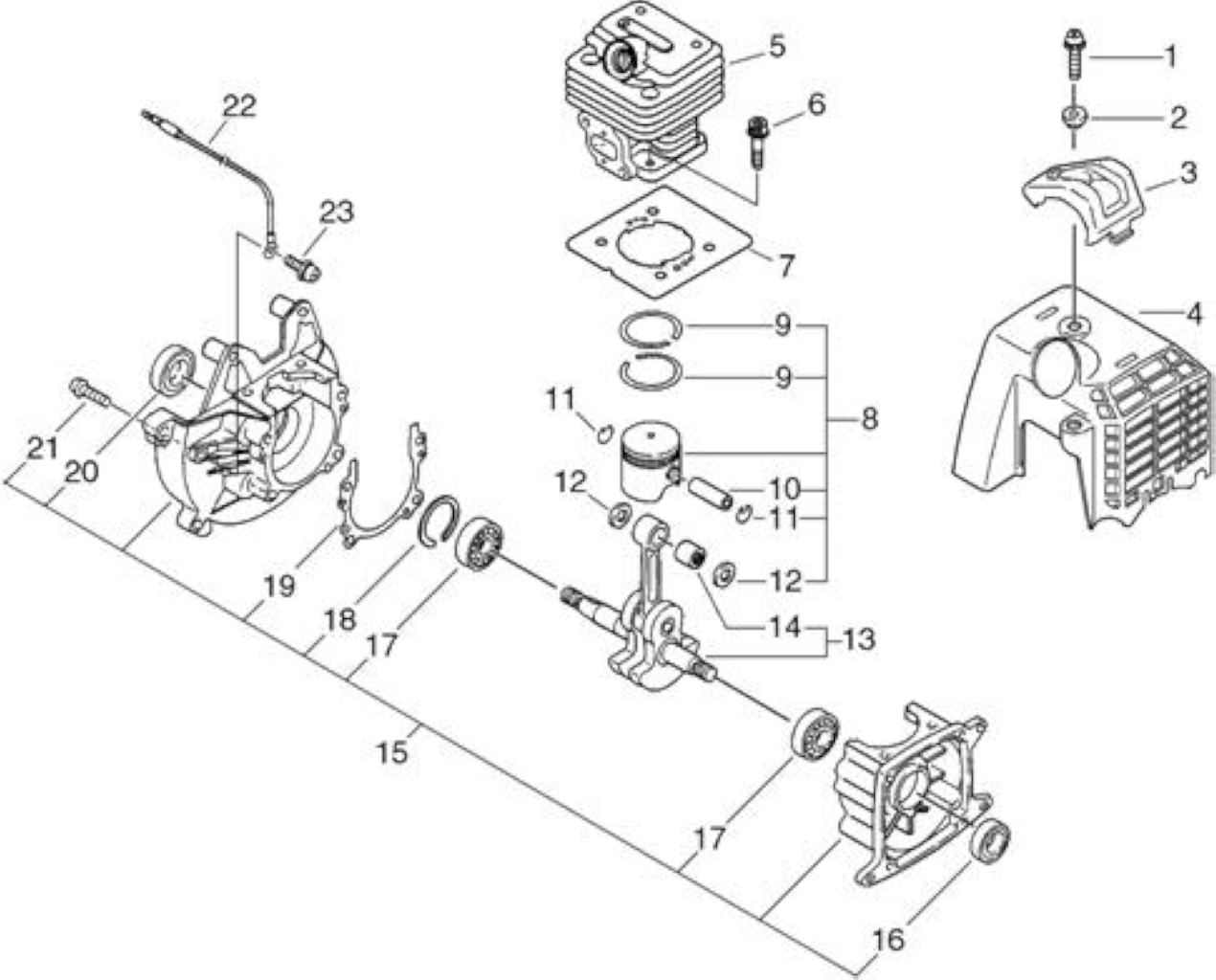

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR9112105016

BOLT, FLANGE

1



2

ECRV353000020

COLLARINO 5

1



3

ECRA162000000

PROTEZIONE COPRICILINDRO

1



4

ECRA160000060

*VEDI ECRA160000061 *

1



5

ECRA130000341

CILINDRO X SRM240ES/L

1



6

ECR90016205022

BULLONE BRUGOLA 5X22

4



7

ECRV100000060

GUARNIZIONE CILINDRO

1



8

ECRP021001102

KIT PISTONE                                   *VEDI NOTE*

1



9

ECRA101000000

FASCE ELASTICHE

2



10

ECR10001311520

SPINOTTO PISTONE

1



11

ECR10001504630

FERMO SPINOTTO

2



12

ECR10001411520

DISTANZIALE SPINOTTO

2



13

ECRA011000042

ALBERO MOTORE COMPL.

1



14

ECRV553000010

CUSCINETTO DI BIELLA

1



15

ECRP021000941

CRANKCASE KIT

1



16

ECR10021305530

PARAOLIO

1



17

ECR90080036001

CUSCINETTO BB6001/C3

2



18

ECR90070200028

FERMO CR28

1



19

ECR10024255930

GUARNIZIONE CARTER MOTORE

1



20

ECR10021228230

PARAOLIO ISCD 12X28X7

1

21

ECR90016205025

BULLONE BRUGOLA 5X25

4

22

ECR16201452930

LEAD, GROUND

1

23

ECR90024205010

VITE SR 5X10

1















Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRC550000100

*VEDI ECRC550000102 *

1

2

ECR90056500005

DADO N.5

1

3

ECR9111805018

BULLONE

1

4

ECRC550000090

*VEDI ECRC550000092 *

1

5

ECR69901356830

*VEDI ECRC552000200 *

1

6

ECR9111805025

BULLONE

4

7

ECRP021013770

*VEDI ECRP021013772 *

1

8

ECRC550000080

*VEDI ECRC550000082 *

1

9

ECRC554000030

LAMETTA TAGLIAFILO

1

10

ECR90025205012

VITE SR 5X12

1

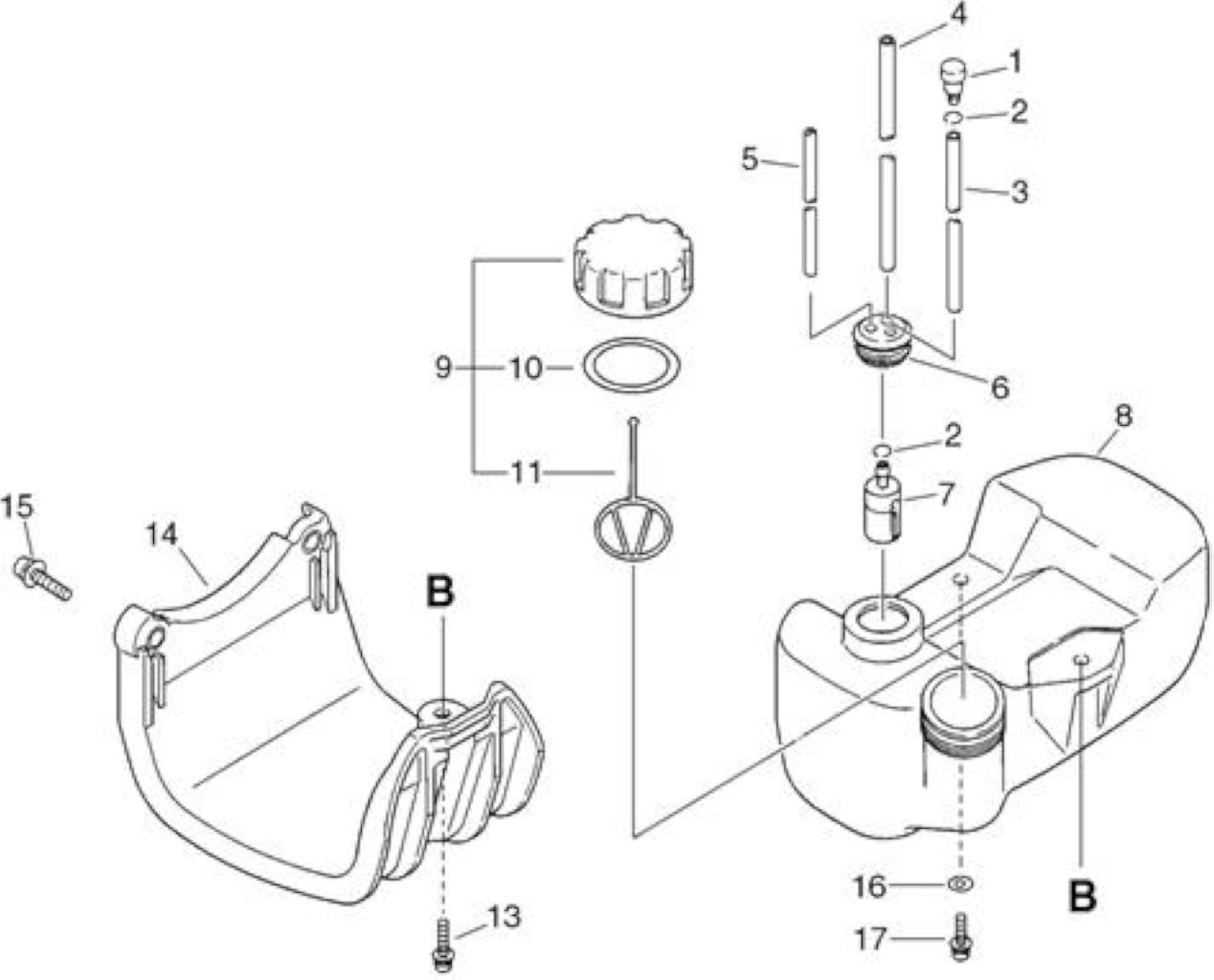

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA356000030

*VEDI ECRA356000031 *

1

2

ECR13201326630

*VEDI ECRV490001230 *

2

3

ECRV471000110

*VEDI ECRV471000111 *

1

4

ECR13201052030

TUBETTO

1

5

ECR13201256030

TUBO MISCELA

1

6

ECR13211555930

*VEDI ECR13211555931 *

1

7

ECR13120519831

*VEDI ECR13120519832 *

1

8

ECR13100555932

SERBATOIO MISCELA

1

9

ECRP021012210

*VEDI ECRP021012211 *

1

10

ECR13101655830

*VEDI ECRV107000190 *

1

11

ECRA365000060

MISCELATORE

1

13

ECR9111805020

BULLONE

1

14

ECR30511057733

SUPPORTO SERBATOIO

1

15

ECR9111805022

BOLT

2

16

ECR90060300005

RONDELLA PIANA M5

2

17

ECR9111805016

BOLT

2
