Avviamento Carburatore Carburatore, filtro aria

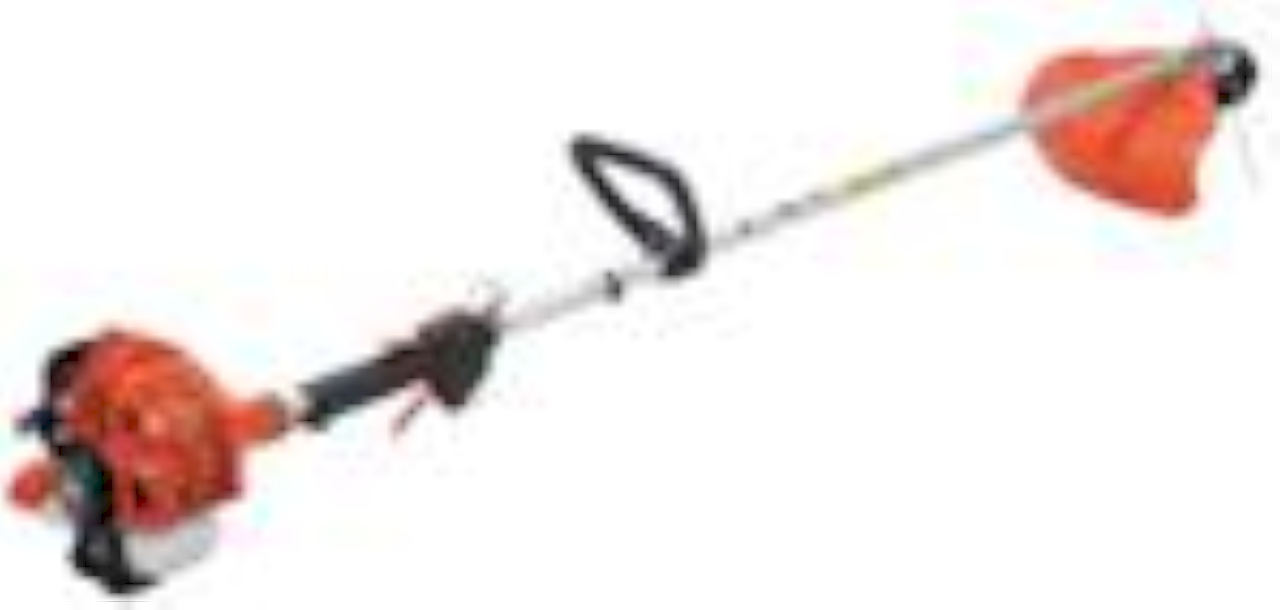

Informazioni tecniche
CILINDRATA	21,2
POTENZA	0,7 (0,95)
PESO	5
SERBATOIO MIX	440
LUNGHEZZA MASSIMA	1770

Carter campana, campana frizione

Coppia conica Impugnatura L Marmitta Motore Parassassi Serbatoio Volano, bobina

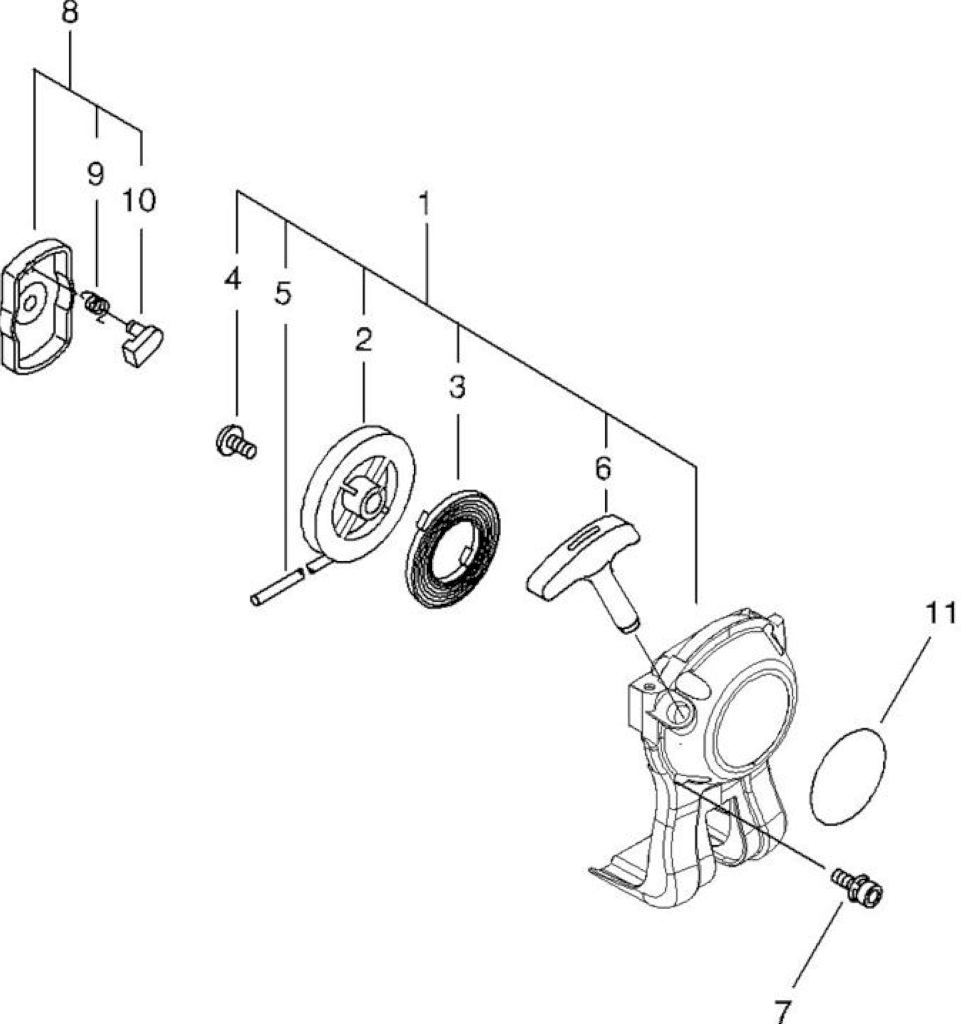

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051001380	AVVIAMENTO COMPLETO X SRM235/236L	1
2	ECR17721544430	AVVOLGIFUNE	1
3	ECR17722042030	* VEDI ECRP022019680 *	1
4	ECR17723644330	VITE	1
6	ECRP022023170	*VEDI ECRP022036700 *	1
7	ECRV804000060	BULLONE, TORX 4	4
8	ECR17720244331	*VEDI ECR17720212220 *	1
9	ECR17723412220	MOLLA DI RITORNO	1
10	ECR17721844330	GANCIO AVVIAMENTO	1
11	ECRX502000890	ETICHETTA	1

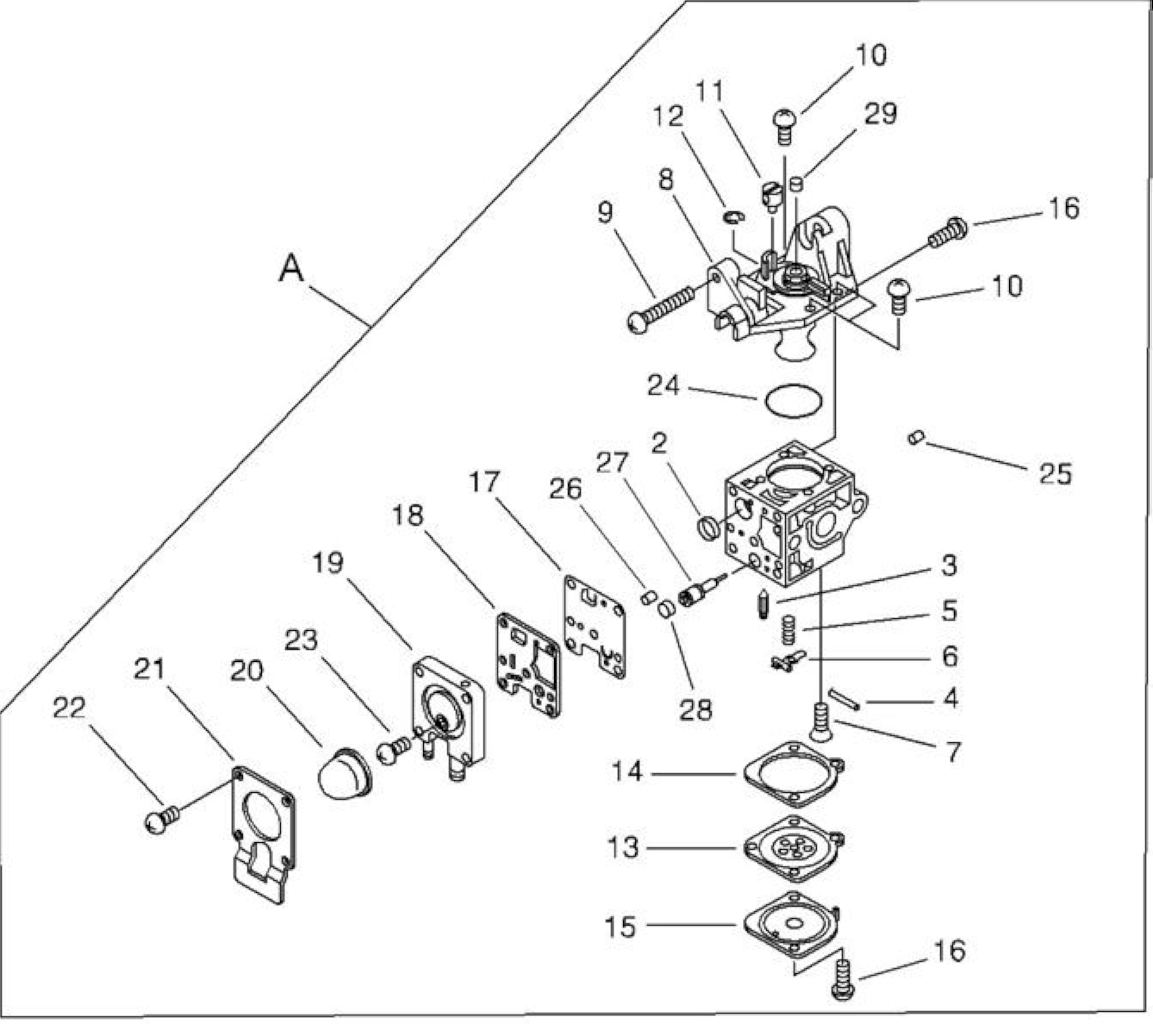

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021003880	* VEDI ECRA021003881 *	1
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECRP005002430	MOLLA CARBURATORE	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005002460	VALVOLA ACCELERATORE	1
9	ECRP005000100	VITE	1
10	ECR12534413931	VITE CARBURATORE	3
11	ECRP005001240	*VEDI ECRP005002090 *	1
12	ECRP005000190	E-RING	1
13	ECRP005002230	MEMBRANA C/DISCO	1
14	ECRP005000200	GUARNIZIONE	1
15	ECR12534252130	COPERCHIO MEMBRANA	1
16	ECR12534452130	VITE	3
17	ECRP005000510	MEMBRANA POMPANTE	1
18	ECRP005000520	GUARNIZIONE POMPANTE	1
19	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
20	ECR12538146730	*VEDI ECR12538108660 *	1
21	ECRP005000250	COPERCHIO	1
22	ECRP005001900	SCREW	4
23	ECRP005000270	VITE	1
24	ECRP005000280	O-RING	1
25	ECRP005001000	RULLINO	1
26	ECRP005001250	TAPPO	1
27	ECRP005001260	VITE REGOLAZIONE	1
28	ECRP005001270	TAPPO LIMITATORE (NERO)	1
29	ECRA259000010	*VEDI ECRP005001270 *	1

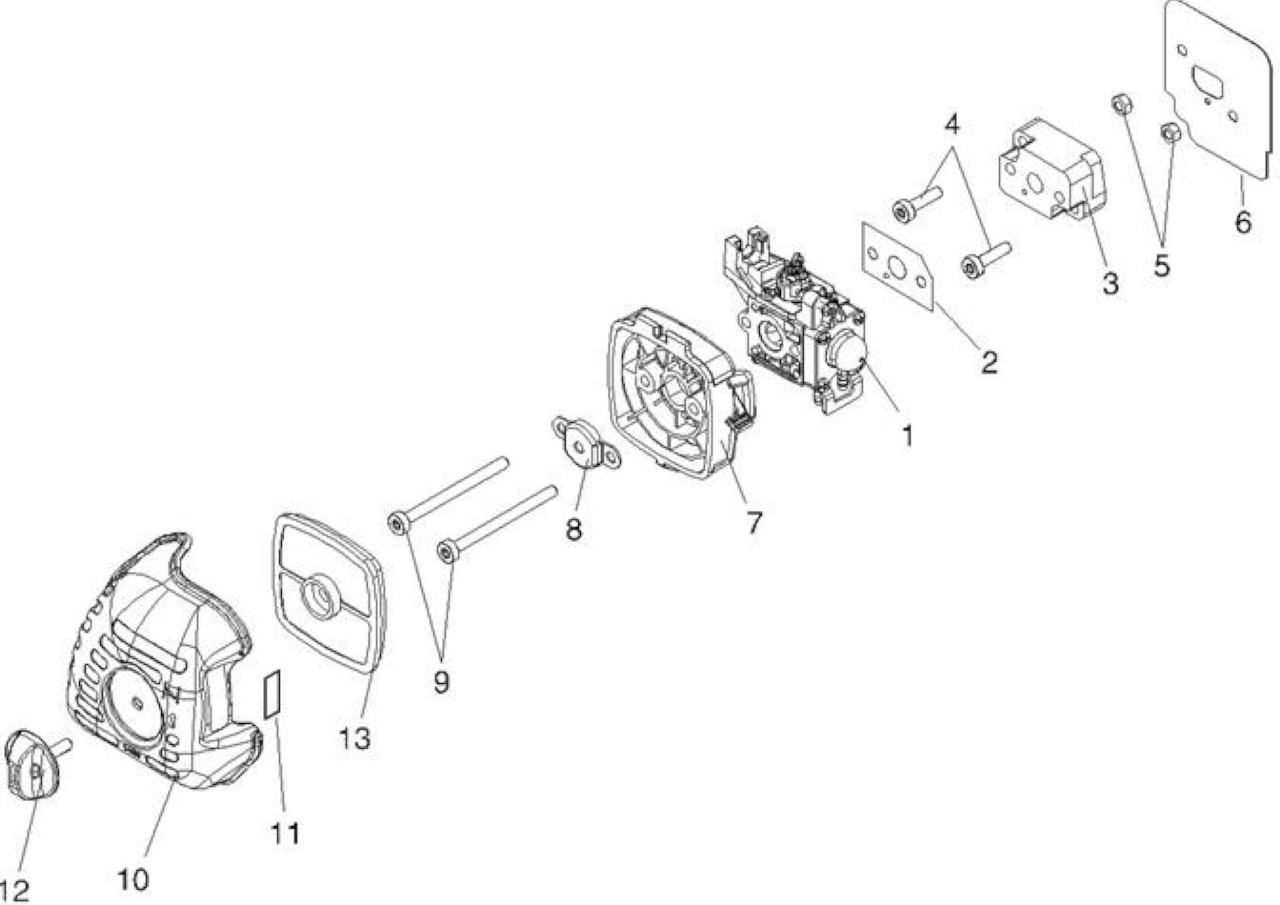

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA021003880	* VEDI ECRA021003881 *	1
2	ECRV103001390	GUARNIZIONE ISOL-CARBURATORE	1
3	ECR13001744331	*VEDI ECRP021015350 *	1
4	ECRV805000160	BULLONE TORX 5	2
5	ECR90050000005	DADO N05	2
6	ECRV103001360	GUARNIZIONE ISOLATORE	1
7	ECRP021012870	CORPO FILTRO ARIA	1
8	ECR12901152730	PIASTRINA	1
9	ECRV805000100	BOLT, TORX 5	2
10	ECRA232000480	COPERCHIO FILTRO ARIA	1
11	ECR89033252730	ETICHETTA	1
12	ECRV299000250	POMELLO	1
13	ECRA226001410	FILTRO ARIA	1

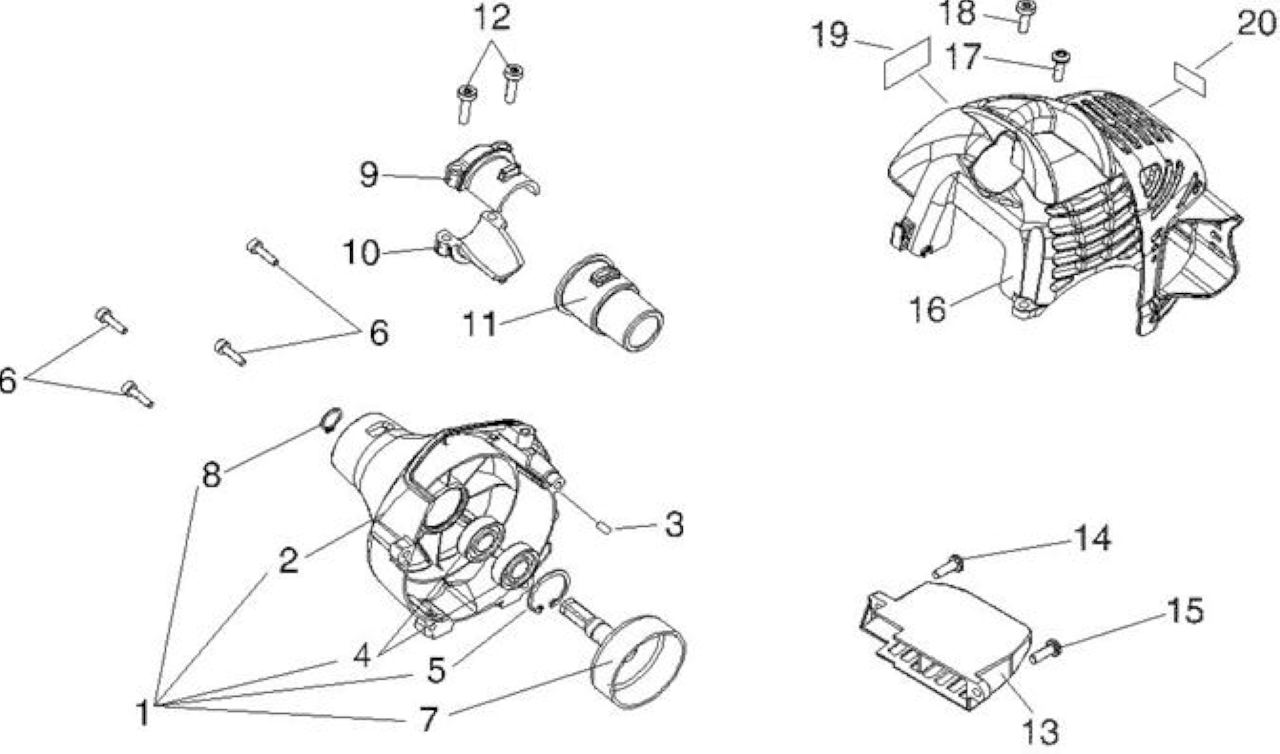

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021016170	CARTER VENTOLA COMPLETO	1
2	ECRA172000860	*VEDI ECRA172000861 *	1
3	ECR90033040080	COPPIGLIA 4X08	2
4	ECR90080706001	CUSCINETTO BB6001	2
5	ECR90070200028	FERMO CR28	1
7	ECRA556000530	CAMPANA FRIZIONE	1
8	ECR90070100012	FERMO CS12	1
6	ECRV804000060	BULLONE, TORX 4	4
9	ECR61092227432	SUPPORTO SUPERIORE	1
10	ECR61092355230	SUPPORTO	1
11	ECR61091055230	AMMORTIZZATORE	1
12	ECRV805000160	BULLONE TORX 5	2
13	ECRA320000480	COPRI MARMITTA	1
14	ECRV805000000	BULLONE TORX 5	1
15	ECRV805000150	BULLONE TORX 5	1
16	ECRA160001090	COPERCHIO CILINDRO	1
17	ECRV805000000	BULLONE TORX 5	1
18	ECRV805000150	BULLONE TORX 5	1
19	ECRX547002320	ETICHETTA	1
20	ECRX505002310	ETICHETTA	1

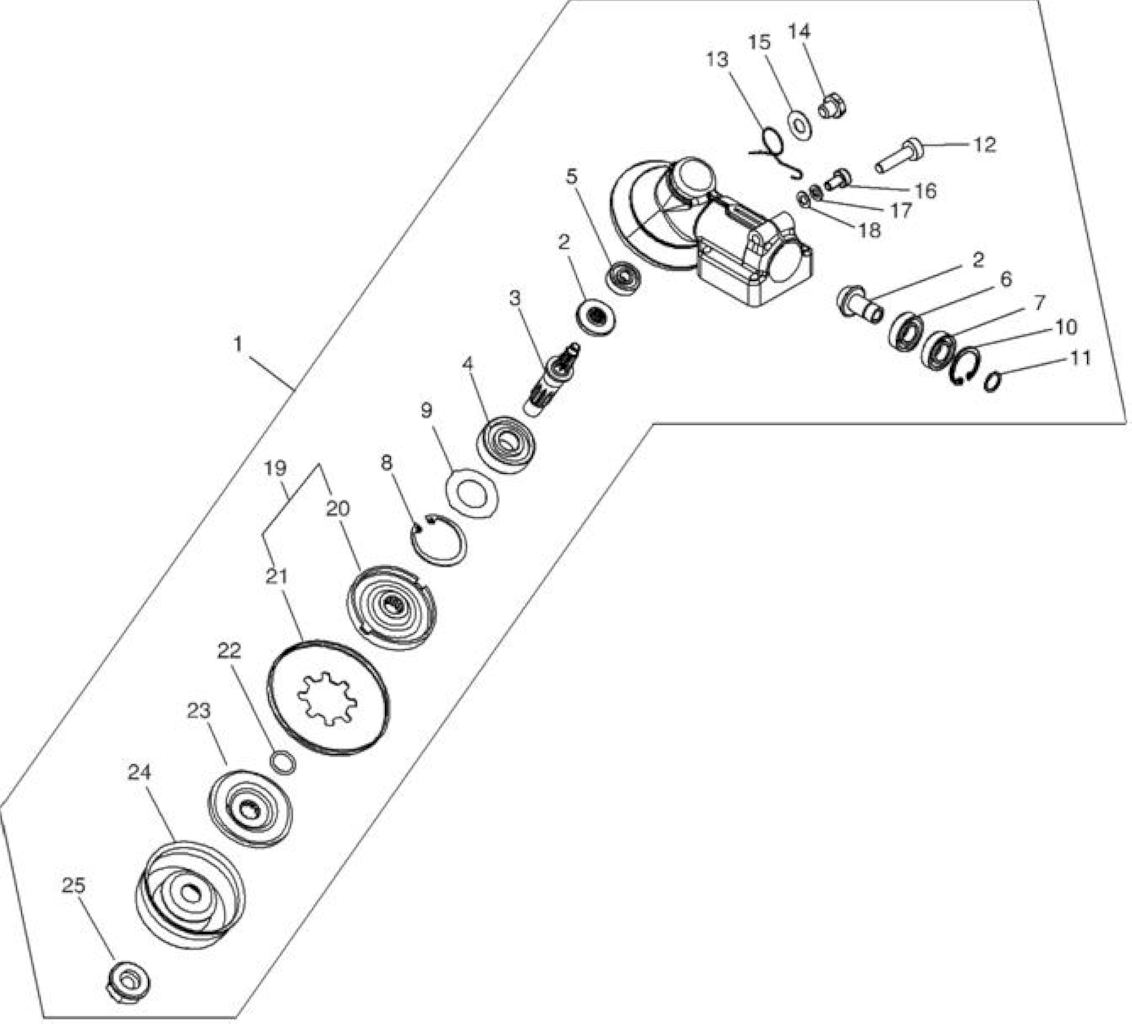

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021036480	*VEDI ECRP021036481 *	1
2	ECR61030040830	COPPIA CONICA	1
3	ECR61031056831	*VEDI ECR61031056832 *	1
4	ECR90081206201	CUSCINETTO BB6201	1
5	ECR9406000626	*VEDI ECR90081000626 *	1
6	ECR9406006900	*VEDI ECR90085506900 *	1
7	ECR9406306900	*VEDI ECR90085806900 *	1
8	ECR90070200032	FERMO CR32	1
9	ECR61044456830	RONDELLA COPPIA CONICA	1
10	ECR90070200022	FERMO CR22	1
11	ECR90070600010	FERMO WR10	1
12	ECRV806000020	BOLT, TORX 6	1
13	ECRV452001310	MOLLA	1
14	ECR61043450031	TAPPO TESTINA	1
15	ECR90060350008	RONDELLA	1
16	ECRV805000130	BULLONE, TORX 5	1
17	ECR90060500005	RONDELLA APERTA M5	1
18	ECR90060000005	RONDELLA PIANA M5	1
19	ECR61031352932	*VEDI ECRP050010710 *	1
20	ECR61031352132	*VEDI ECRC535000011 *	1
21	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
22	ECR90072000012	ANELLO GOMMA P-12	1
23	ECR61031452130	PIASTRA FERMA DISCO	1
24	ECR69922956830	SOTTOCOPPA FISSA	1
25	ECR61032052130	DADO TESTINA	1

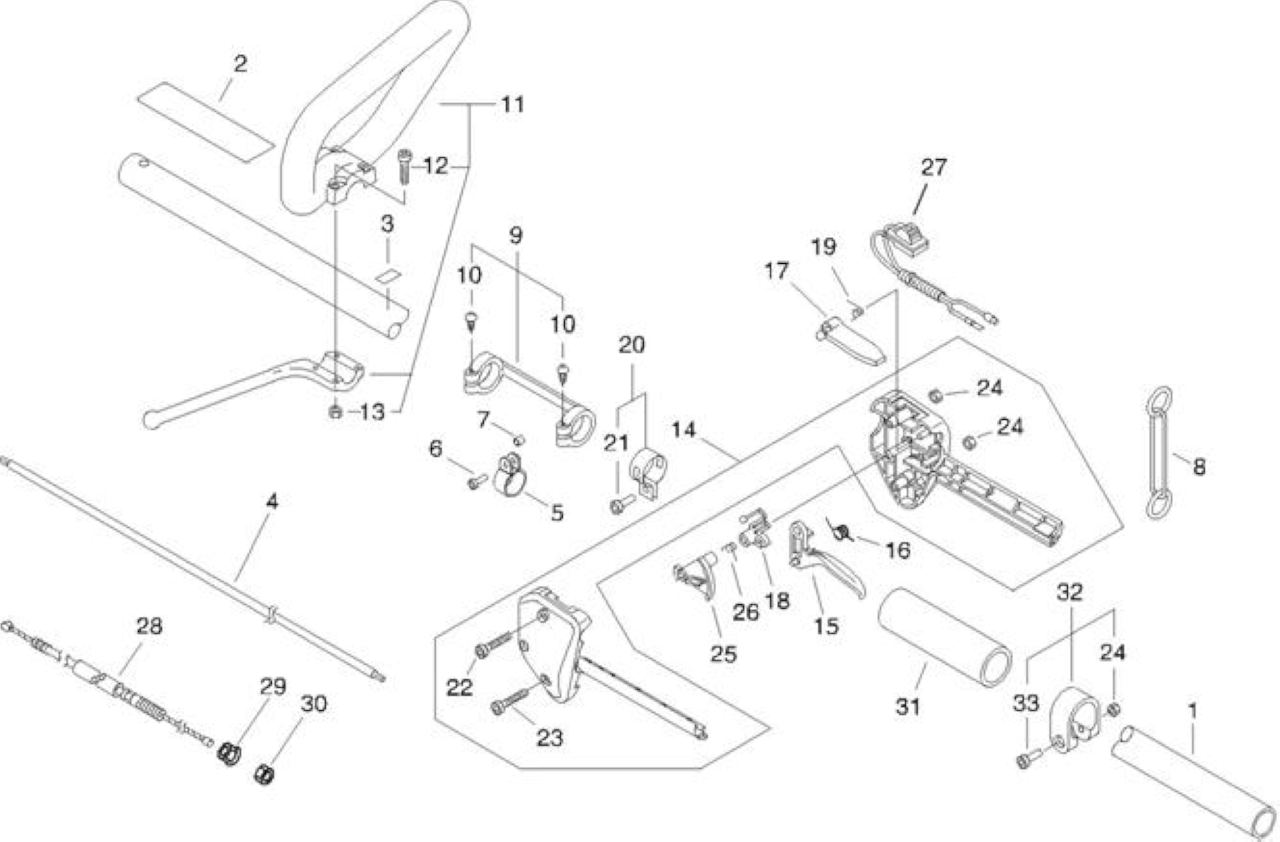

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR61020628230	TUBO TRASMISSIONE COMPLETO	1
2	ECR89061743130	ETICHETTA	1
3	ECR89015204930	ETICHETTA	1
4	ECR61001827830	ASTA TRASMISSIONE	1
5	ECR30120708930	FASCETTA	1
6	ECRV805000150	BULLONE TORX 5	1
7	ECR69901203330	BOCCOLA	1
8	ECR30130524330	ATTACCO CINGHIE	1
9	ECRP021041020	DISTANZIALE IMPUGNATURA	1
10	ECRV804000020	BOLT, TORX 4	2
11	ECRP021016180	IMPUGNATURA SX	1
12	ECRV805000050	BULLONE, TORX 5	4
13	ECR90050000005	DADO N05	4
14	ECRP021016190	SET IMPUGNATURA DX	1
22	ECRV805000060	BOLT, TORX 5	1
23	ECRV805000170	BULLONE TORX 5 -SILVER-	1
24	ECR90050000005	DADO N05	2
15	ECRC450000110	GRILLETTO ACCELERATORE *T.I.03-128	1
16	ECR17804342230	MOLLA DI RITORNO	1
17	ECR17809052632	LEVA BLOCCA ACCELERATORE	1
18	ECRC461000000	FERMO ACCELERATORE *T.I.03-128	1
19	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
21	ECRV805000140	BULLONE TORX 5	1
25	ECRC461000010	FERMO ACCELERATORE *T.I.03-128	1
26	ECRV452000120	MOLLA DI RITORNO	1
27	ECRA440001240	INTERRUTTORE COMPLETO	1
28	ECRV430002290	CAVO ACCELERATORE *T.I.09-395	1
29	ECR90051800006	NUT, FLANGE	1
30	ECR90050200006	DADO 3N06	1
31	ECRC403000140	GOMMA IMPUGNATURA	1
32	ECRP021016200	FASCETTA 25	1
33	ECRV805000170	BULLONE TORX 5 -SILVER-	1
24	ECR90050000005	DADO N05	1

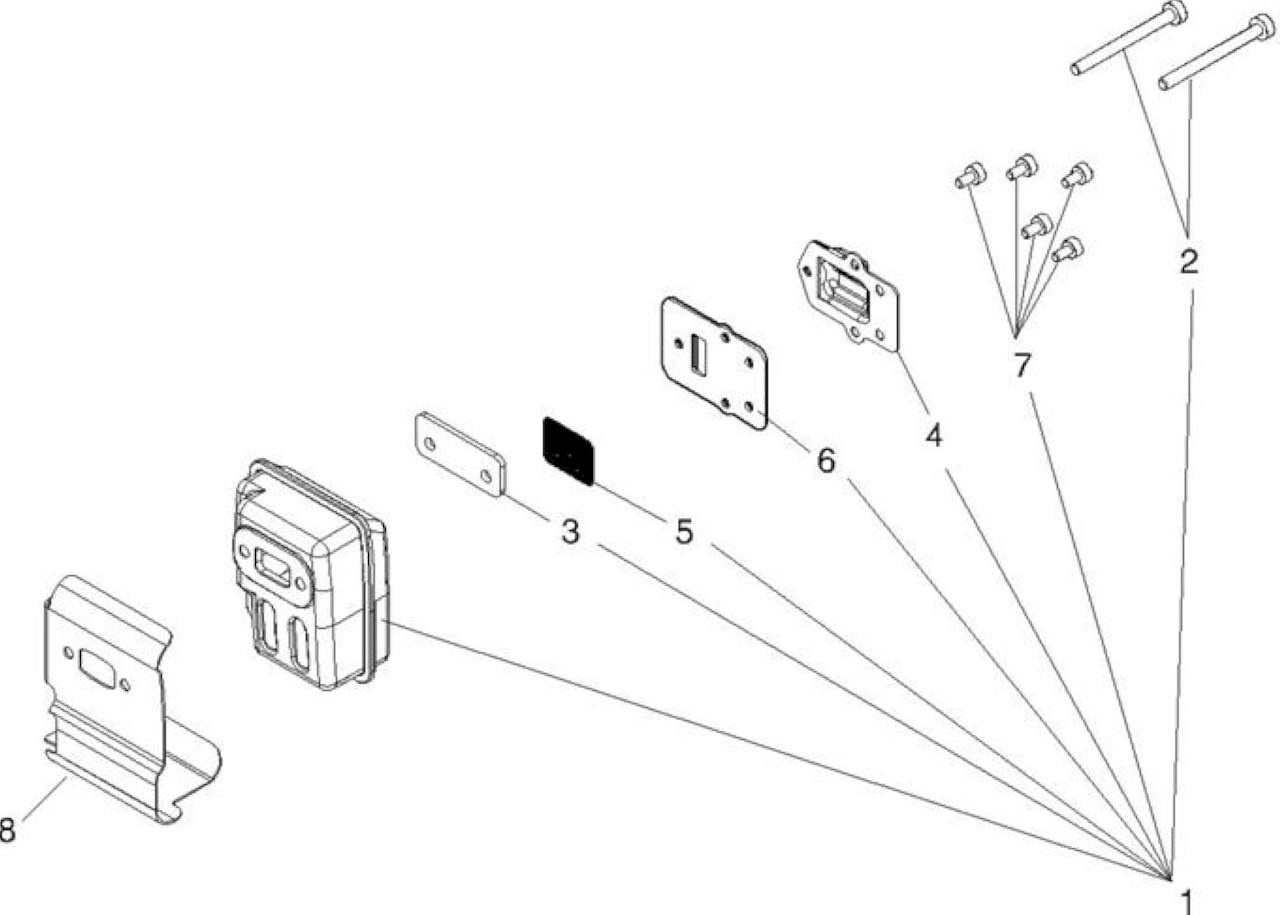

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021036110	MARMITTA COMPLETA	1
2	ECRV805000190	BOLT, TORX 5	2
3	ECRV150000371	PIASTRINA	1
4	ECRA313000600	GUIDA SCARICO	1
5	ECR14586240630	RETINA MARMITTA	1
6	ECRV104001760	GUIDA SCARICO	1
7	ECRV804000080	*VEDI ECRV8040000030 *	5
8	ECRV104000850	GUARNIZIONE SCARICO	1

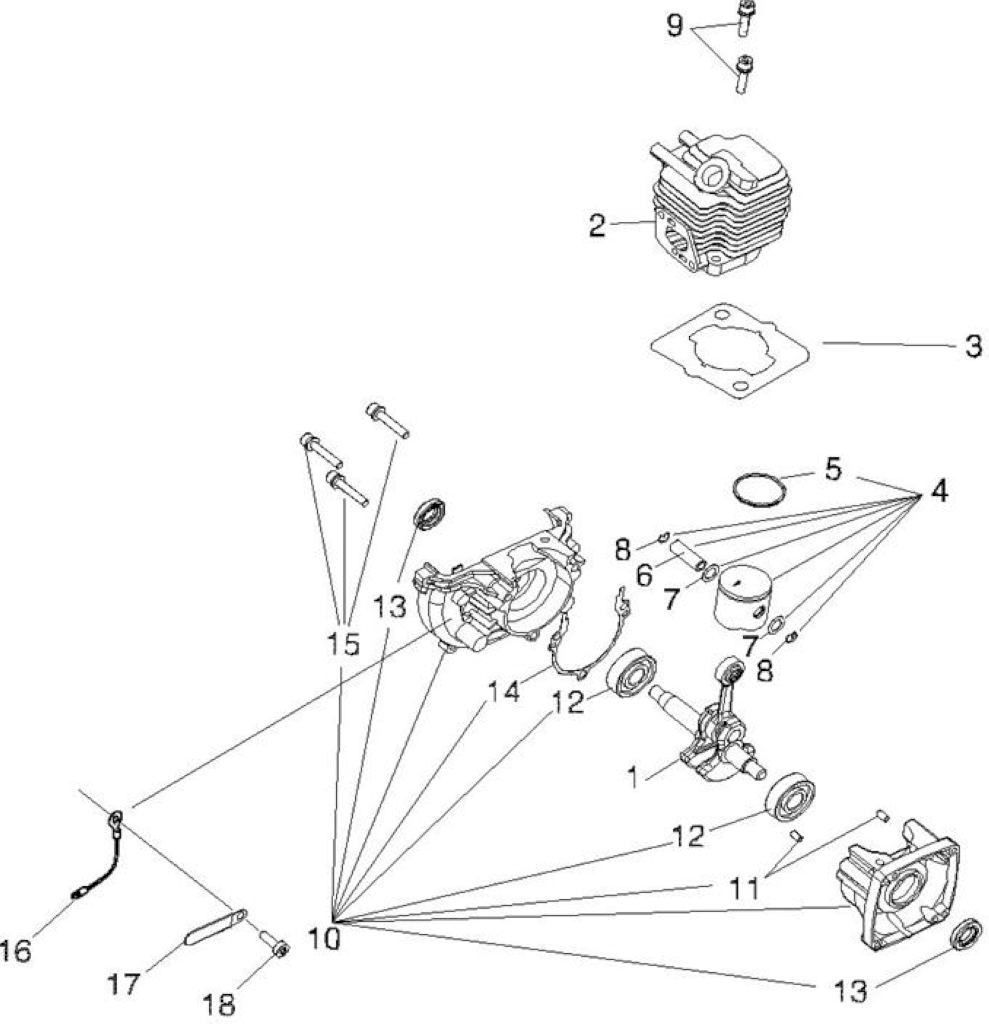

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA011000101	*VEDI ECRA011001410 *	1
2	ECRA130002100	CILINDRO X SRM236L/222ESL/AH236S	1
3	ECR10101044332	GUARNIZIONE CILINDRO	1
4	ECRP021007712	KIT PISTONE *T.I.04-249	1
5	ECRA101000090	FASCE ELASTICHE *T.I.04-247	1
6	ECR10001311520	SPINOTTO PISTONE	1
7	ECR10001411520	DISTANZIALE SPINOTTO	2
8	ECR10001504630	FERMO SPINOTTO	2
9	ECR90016205022	BULLONE BRUGOLA 5X22	2
10	ECR10020452133	CARTER MOTORE	1
11	ECR90033040080	COPPIGLIA 4X08	2
12	ECR9403536201	CUSCINETTO BB6201/C3	2
13	ECR10021242031	PARAOLIO	2
14	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
15	ECR90016205028	BULLONE BRUGOLA 5X28	3
16	ECR15663543130	FILO DI MASSA	1
17	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
18	ECRV805000130	BULLONE, TORX 5	1

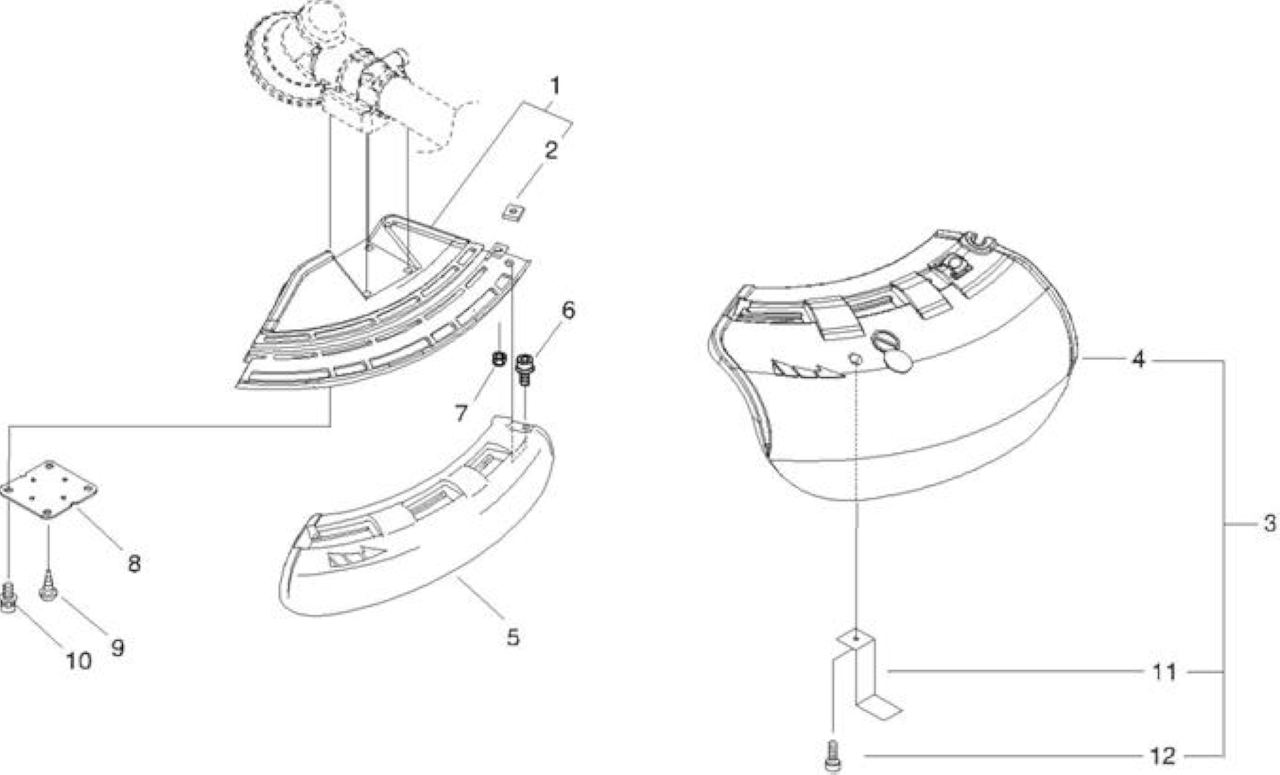

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC550000511	SUPPORTO SALVAGAMBE (ARANCIO)	1
2	ECR90056500005	DADO N.5	1
3	ECRP021016245	*VEDI ECRP021016246 *	1
4	ECRC550000570	*VEDI ECRP021013772 *	1
11	ECRC554000000	*VEDI ECRC554000001 *	1
12	ECRV805000150	BULLONE TORX 5	1
5	ECRC550000551	PROTEZIONE SALVAGAMBE (ARANCIO)	1
6	ECRV805000170	BULLONE TORX 5 -SILVER-	1
7	ECR90056200005	*VEDI ECR90056000005 *	1
8	ECRC552000200	PIASTRINA	1
10	ECRV805000260	BOLT, TORX 5	4

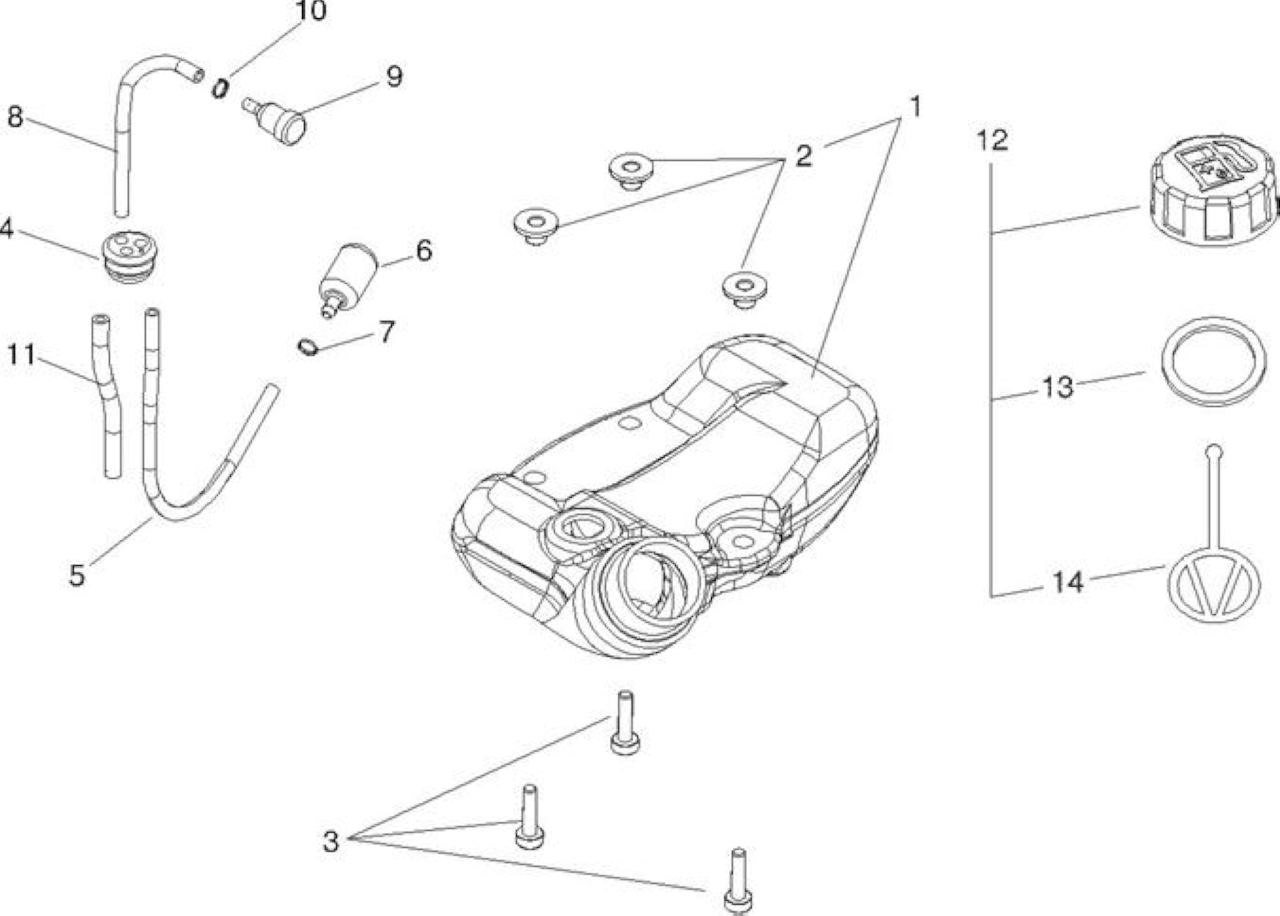

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350000801	SERBATOIO MISCELA	1
2	ECRV353000231	COLLARINO 5	3
3	ECRV805000160	BULLONE TORX 5	3
4	ECR13211546730	GOMMINO CARBURANTE	1
5	ECRV471001230	*VEDI ECRV471001231 *	1
6	ECR13120507320	*VEDI ECR13120507321 *	1
7	ECRV490001240	CLIP	1
8	ECRV471001210	*VEDI ECRV471001211 *	1
9	ECRA356000031	VALVOLA SFIATO	1
11	ECR13201256030	TUBO MISCELA	1
12	ECRP021012210	*VEDI ECRP021012211 *	1
13	ECR13101655830	*VEDI ECRV107000190 *	1
14	ECRA365000060	MISCELATORE	1

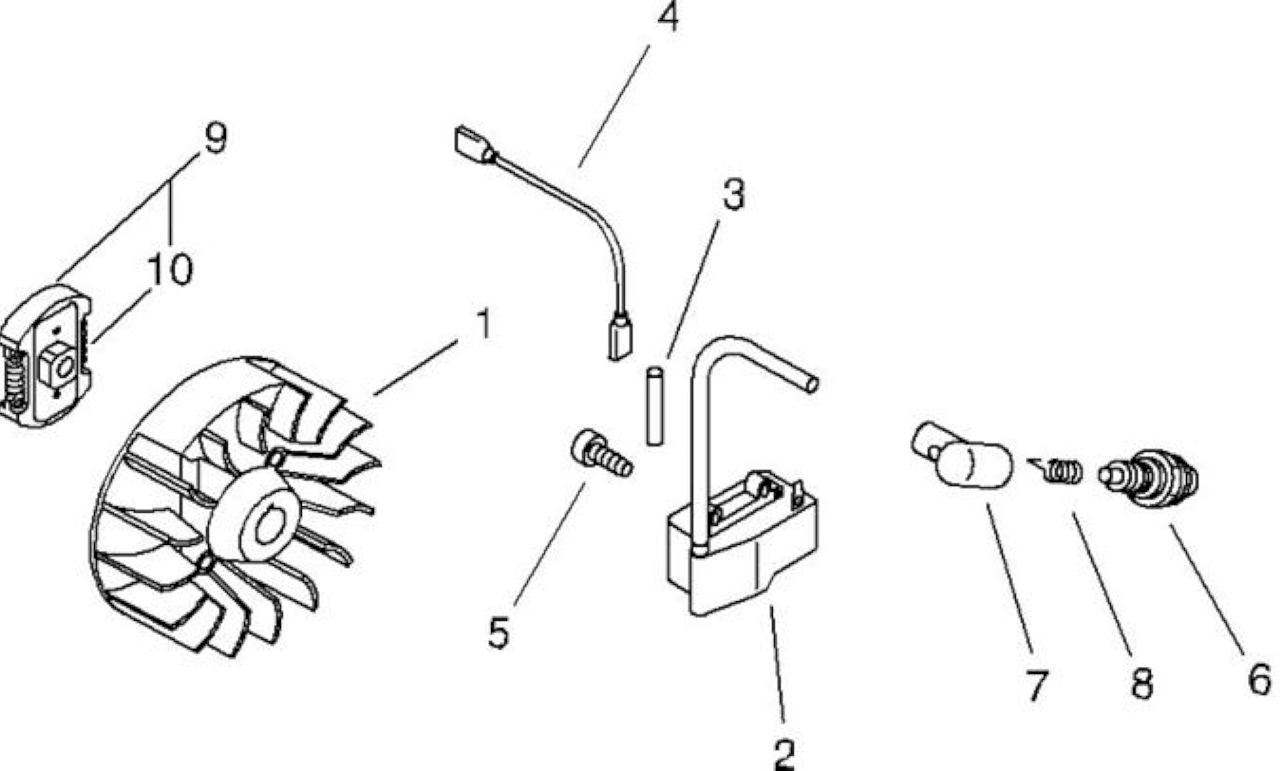

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409000160	VOLANO	1
2	ECRA411000130	* VEDI ECRA411000131 *	1
3	ECRV475007200	TUBE	1
4	ECRV485001120	CAVO MASSA	1
5	ECRV804000070	BULLONE	2
7	ECRA427000013	CAPPUCCIO CANDELA	1
8	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
9	ECR17500052734	*VEDI ECRA056000770 *	1
10	ECR17501852131	*VEDI ECRA566000270 *	2
