Bobina, Volano, Avviamento Carburatore

Coppia conica L Coppia conica U Filtro aria, Marmitta Impugnatura L Motore

Parasassi Serbatoio





Rif.

Articolo

Descrizione

Q.tà

Nota

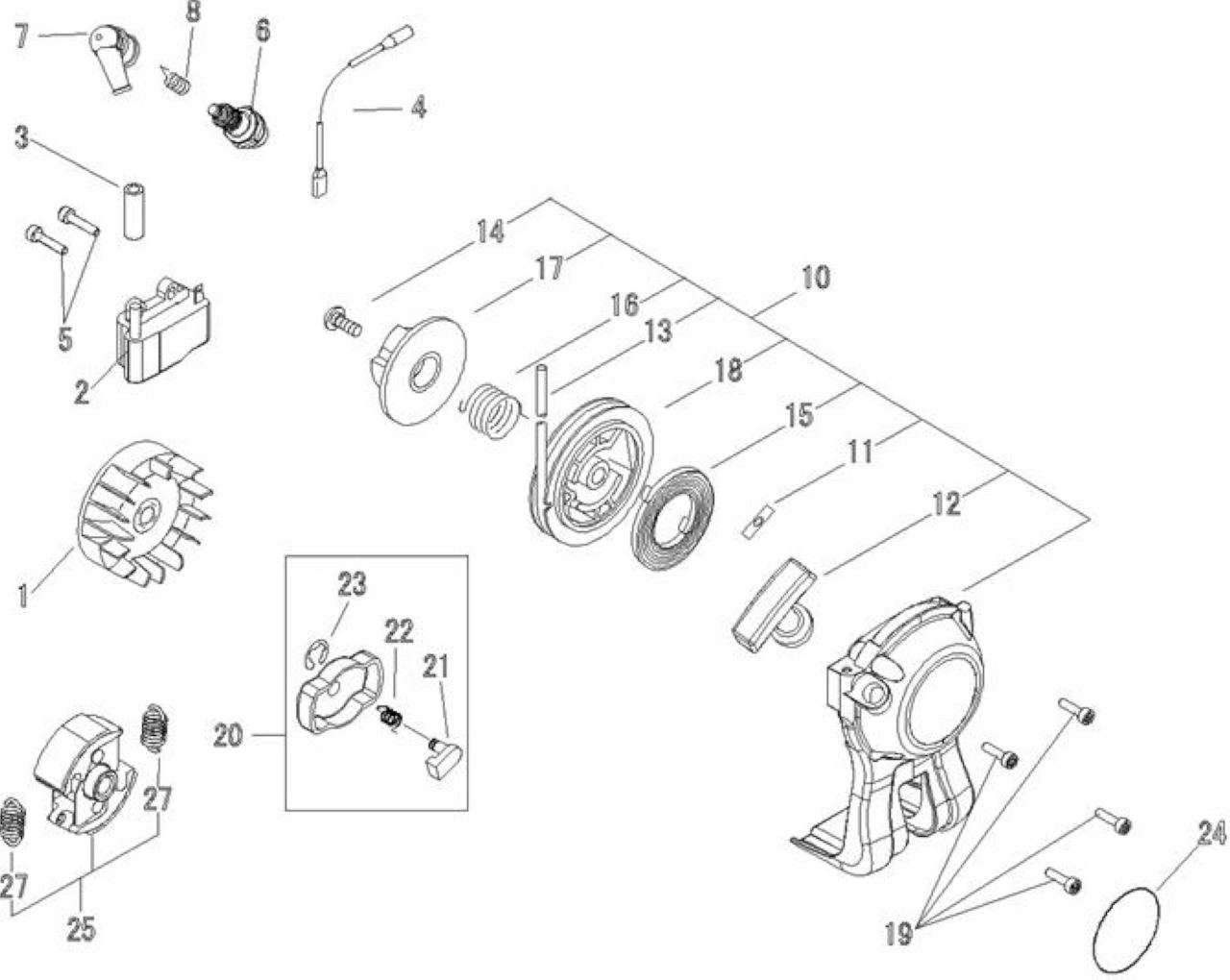

1

ECRA409000210

VOLANO

*T.I.04-249/T.I.14-541

1



2

ECRA411000130

* VEDI ECRA411000131 *

1



3

ECRV475004160

TUBE

1



4

ECRV485001120

CAVO MASSA

1



5

ECRV804000070

BULLONE

2



7

ECRA427000013

CAPPUCCIO CANDELA

1



8

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1



10

ECRA051001311

*VEDI ECRA051001312 *

1



11

ECR17724611120

*VEDI ECRP022037670 *

1



12

ECR17722827030

IMPUGNATURA AVVIAMENTO

1



14

ECR17723661830

*VEDI ECRV253000310 *

1



15

ECRP022019680

MOLLA AVVIAMENTO

1



16

ECRP022008270

MOLLA DI RITORNO

1



17

ECRP022008280

VEDI BOLL.TECNICI 2013-531/ 12-511

1



18

ECRP022006830

PULEGGIA *VEDI T.I.2013-531/12-511*

1



19

ECRV804000060

BULLONE, TORX 4

4



20

ECRA052000180

GANCI AVV.TO COMPLETI

1



21

ECRP022006850

GANCIO AVVIAMENTO

2



22

ECRP022006510

*VEDI ECR17723412220 *

2



23

ECRP022002100

*VEDI SKRP022002100 *

2



24

ECRX502000330

ETICHETTA

1



25

ECR17500052734

*VEDI ECRA056000770 *

1



27

ECR17501852131

*VEDI ECRA566000270 *

2







Rif.

Articolo

Descrizione

Q.tà

Nota

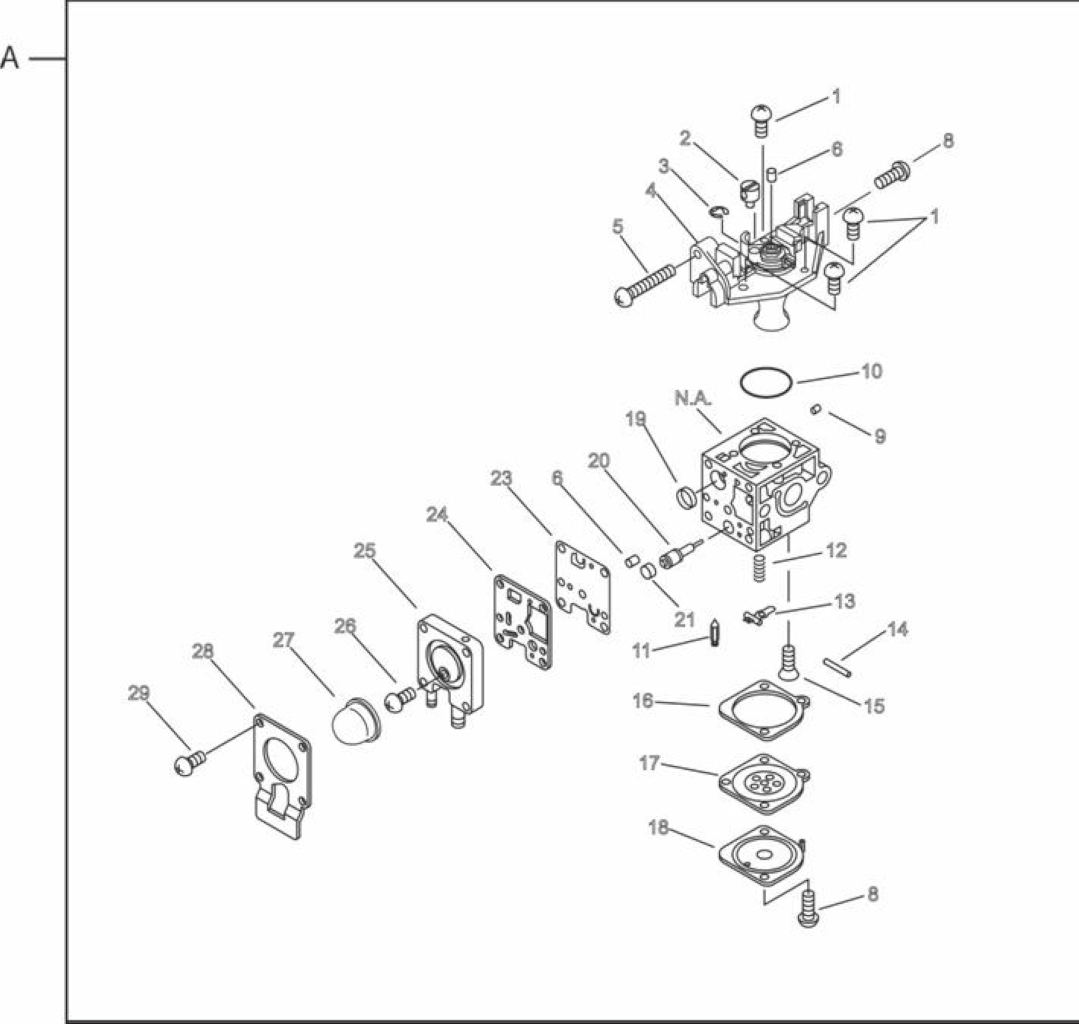

A

ECRA021001690

*VEDI ECRA021001691 *

*T.I.09-395

1



1

ECR12534413931

VITE CARBURATORE

3



2

ECRP005001240

*VEDI ECRP005002090 *

1



3

ECRP005000190

E-RING

1



4

ECRP005002050

VALVOLA ACCELERATORE

1



5

ECRP005000100

VITE

1



6

ECRP005001270

TAPPO LIMITATORE (NERO)

2



8

ECR12534452130

VITE

3



9

ECRP005001000

RULLINO

1



10

ECRP005000280

O-RING

1



11

ECR12533708260

SPILLO CARBURATORE

1



12

ECRP005000940

MOLLA

1



13

ECR12532308260

BILANCIERE CARBURATORE

1



14

ECR12533813930

SPINOTTO BILANCIERE

1



15

ECR12533942030

VITE BILANCIERE

1



16

ECRP005000200

GUARNIZIONE

1



17

ECRP005001780

MEMBRANA C/DISCO

1



18

ECR12534252130

COPERCHIO MEMBRANA

1



19

ECRP005000010

ANELLO

1



20

ECRP005001260

VITE REGOLAZIONE

1



21

ECRP005001250

TAPPO

1



23

ECRP005000510

MEMBRANA POMPANTE

1



24

ECRP005000520

GUARNIZIONE POMPANTE

1



25

ECRP005001890

COPERCHIO MEMBRANA POMPANTE

1



26

ECRP005000270

VITE

1



27

ECR12538146730

*VEDI ECR12538108660 *

1



28

ECRP005000250

COPERCHIO

1



29

ECRP005001900

SCREW

4















Rif.

Articolo

Descrizione

Q.tà

Nota

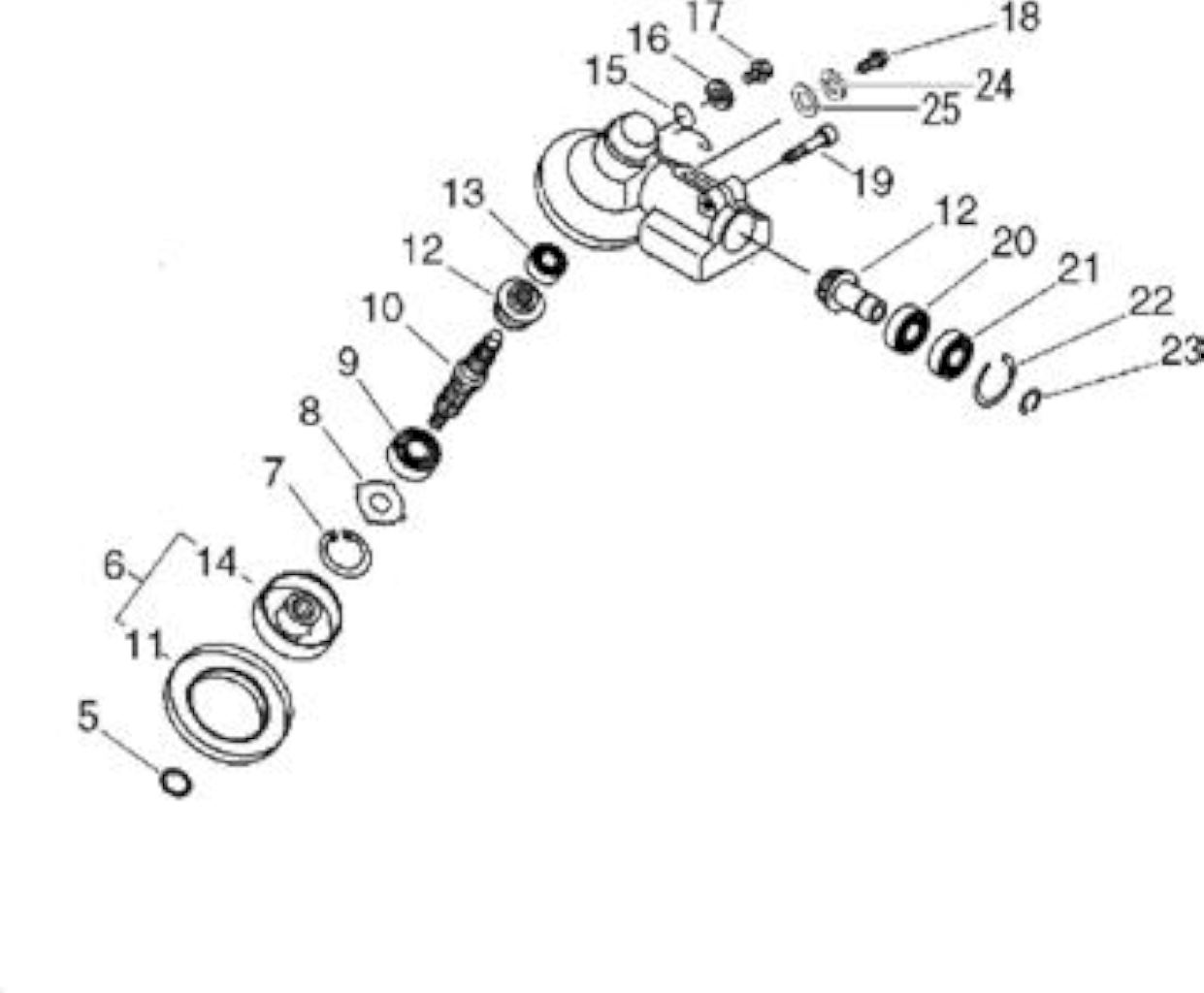

5

ECR90072000012

ANELLO GOMMA P-12

1



6

ECR61031352932

*VEDI ECRP050010710 *

1



11

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



14

ECR61031352132

*VEDI ECRC535000011 *

1



7

ECR90070200032

FERMO CR32

1



8

ECR61044456830

RONDELLA COPPIA CONICA

1



9

ECR90081206201

CUSCINETTO BB6201

1



10

ECR61031056831

*VEDI ECR61031056832 *

1



12

ECR61030040830

COPPIA CONICA

1



13

ECR90081000626

CUSCINETTO BB 626

1



15

ECR61047352131

*VEDI ECRV452001310 *

1



16

ECR90060350008

RONDELLA

1



17

ECR61043450031

TAPPO TESTINA

1



18

ECRV805000130

BULLONE, TORX 5

1



19

ECRV806000020

BOLT, TORX 6

1



20

ECR90085506900

CUSCINETTO BB6900

1



21

ECR90085806900

CUSCINETTO BB6900Z

1



22

ECR90070200022

FERMO CR22

1



23

ECR90070600010

FERMO WR10

1



24

ECR90060500005

RONDELLA APERTA M5

1



25

ECR90060000005

RONDELLA PIANA M5

1







Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021012612

*VEDI ECRP021012613 *

1



2

ECR61032052130

DADO TESTINA

1



3

ECR69922956830

SOTTOCOPPA FISSA

1



4

ECR61031452130

PIASTRA FERMA DISCO

1



5

ECR90072000012

ANELLO GOMMA P-12

1



6

ECRC535000001

*VEDI ECR61031352932 *

1



11

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



14

ECRC535000011

PIASTRINA PORTA DISCO T.N.

1



7

ECR90070200032

FERMO CR32

1



8

ECR61044456830

RONDELLA COPPIA CONICA

1



9

ECR90081206201

CUSCINETTO BB6201

1



10

ECR61031056831

*VEDI ECR61031056832 *

1



12

ECR61030040830

COPPIA CONICA

1



13

ECR90081000626

CUSCINETTO BB 626

1



15

ECR61047352131

*VEDI ECRV452001310 *

1



16

ECR90060350008

RONDELLA

1



17

ECR61043450031

TAPPO TESTINA

1



18

ECR90024205010

VITE SR 5X10

1



19

ECR9111806025

BOLT

1



20

ECR90085506900

CUSCINETTO BB6900

1



21

ECR90085806900

CUSCINETTO BB6900Z

1



22

ECR90070200022

FERMO CR22

1



23

ECR90070600010

FERMO WR10

1



24

ECR90060500005

RONDELLA APERTA M5

1



25

ECR90060000005

RONDELLA PIANA M5

1







Rif.

Articolo

Descrizione

Q.tà

Nota

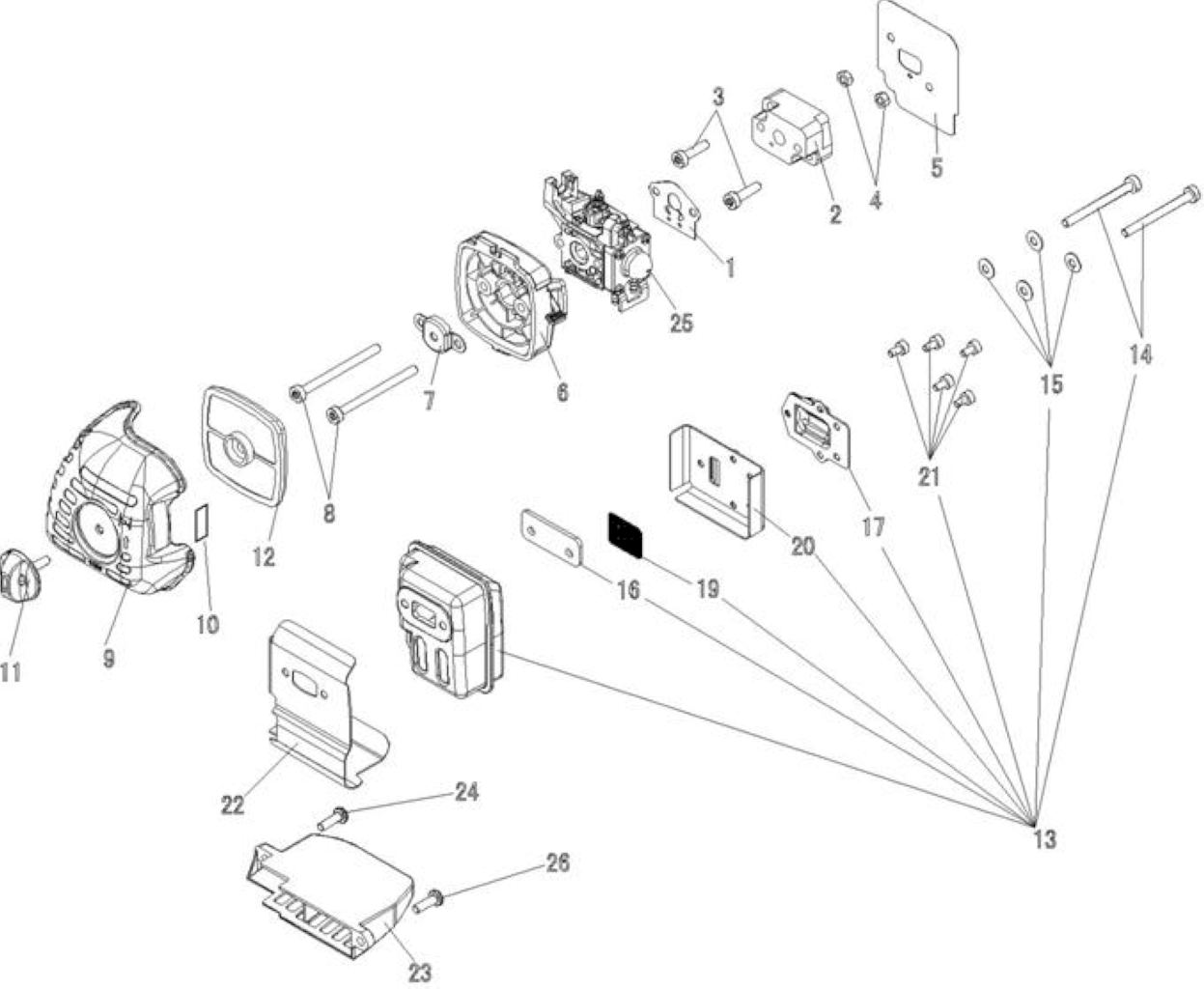

1

ECRV103000480

*VEDI ECRV103001500 *

1



2

ECR13001744331

*VEDI ECRP021015350 *

1



3

ECRV805000160

BULLONE TORX 5

2



4

ECR90050000005

DADO N05

2



5

ECRV103000490

*VEDI ECRV103001360 *

1



6

ECRP021012870

CORPO FILTRO ARIA

1



7

ECR12901152730

PIASTRINA

1



8

ECRV805000100

BOLT, TORX 5

2



9

ECRA232000480

COPERCHIO FILTRO ARIA

1



10

ECR89012152730

ETICHETTA

1



11

ECRV299000250

POMELLO

1



12

ECR13031054130

*VEDI ECRA226001410 *

*T.I.99-710

1



13

ECRP021016650

*VEDI ECRP021036111 *

1



14

ECRV805000190

BOLT, TORX 5

2



15

ECRV347000000

WASHER,CONICAL

4



16

ECRV150000371

PIASTRINA

1



17

ECRA313000600

GUIDA SCARICO

1



19

ECR14586240630

RETINA MARMITTA

1



20

ECRV104000360

*VEDI ECRV104000361 *

1



21

ECRV804000080

*VEDI ECRV8040000030 *

5



22

ECRV104000850

GUARNIZIONE SCARICO

1



23

ECRA320000480

COPRI MARMITTA

1



24

ECRV805000000

BULLONE TORX 5

1



25

ECRA021001690

*VEDI ECRA021001691 *

*T.I.09-395

1



26

ECRV805000150

BULLONE TORX 5

1







Rif.

Articolo

Descrizione

Q.tà

Nota

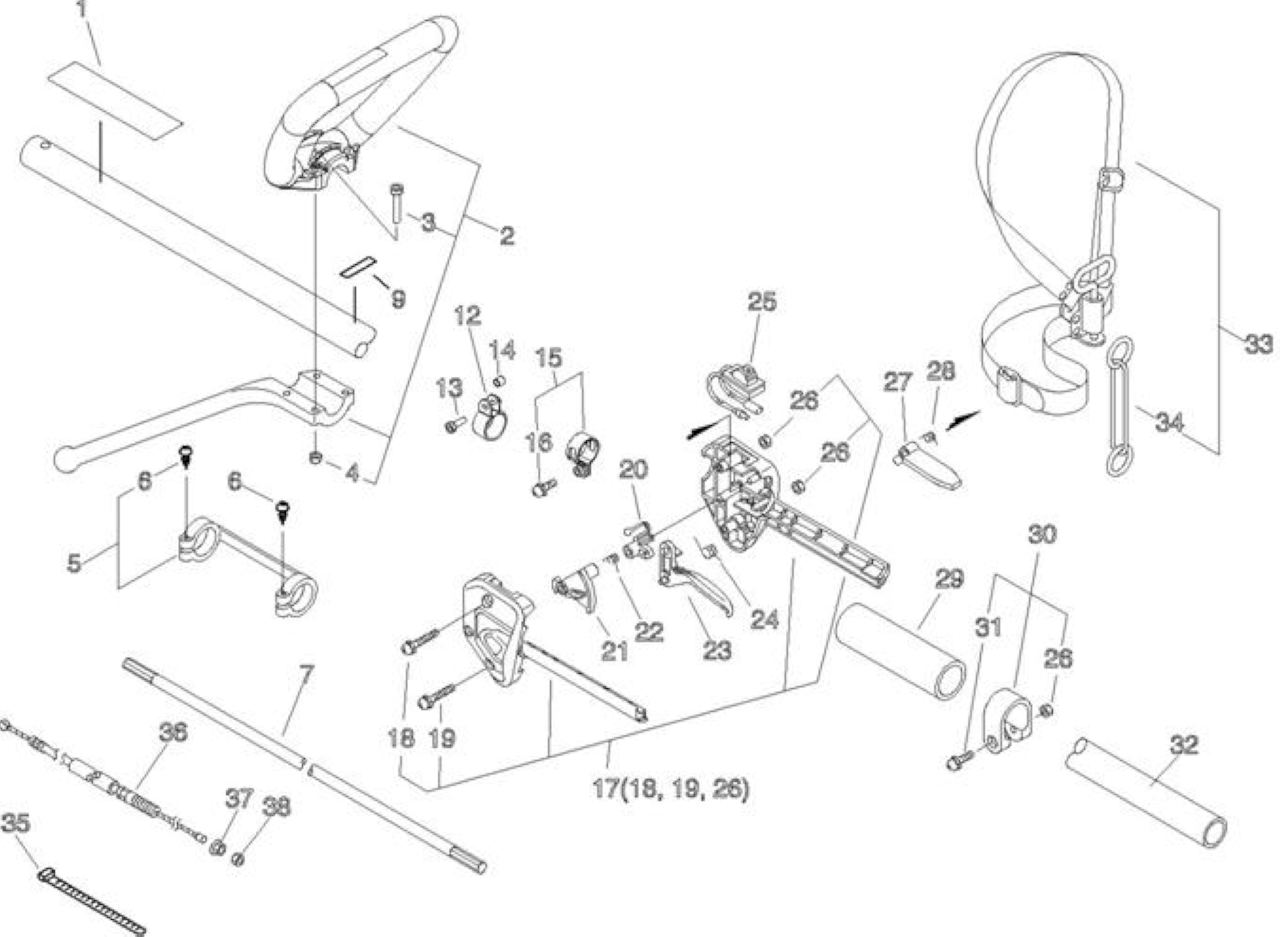

1

ECR89061743130

ETICHETTA

1



2

ECRP021016180

IMPUGNATURA SX

1



3

ECRV805000050

BULLONE, TORX 5

4



4

ECR90050000005

DADO N05

4



5

ECR61028154131

COLLER

1



6

ECR90025304025

SCREW 4*25

2



7

ECR61001827830

ASTA TRASMISSIONE

1



9

ECR89015204930

ETICHETTA

1



12

ECR30120708930

FASCETTA

1



13

ECRV805000150

BULLONE TORX 5

1



14

ECR69901203330

BOCCOLA

1



15

ECR30120029430

FERMO IMPUGNATURA 26MM

1



16

ECR90024205014

VITE SR 5X14

1



17

ECRP021016190

SET IMPUGNATURA DX

1



18

ECRV805000060

BOLT, TORX 5

1



19

ECRV805000170

BULLONE TORX 5 -SILVER-

1



26

ECR90050000005

DADO N05

2



20

ECRC461000000

FERMO ACCELERATORE

*T.I.03-128

1



21

ECRC461000010

FERMO ACCELERATORE

*T.I.03-128

1



22

ECRV452000120

MOLLA DI RITORNO

1



23

ECRC450000110

GRILLETTO ACCELERATORE

*T.I.03-128

1



24

ECR17804342230

MOLLA DI RITORNO

1



25

ECRA440001240

INTERRUTTORE COMPLETO

1



27

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



28

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



29

ECRC403000140

GOMMA IMPUGNATURA

1



30

ECRP021016200

FASCETTA 25

1



31

ECRV805000170

BULLONE TORX 5 -SILVER-

1



26

ECR90050000005

DADO N05

1



32

ECR61020628230

TUBO TRASMISSIONE COMPLETO

1



33

ECR30100146731

*VEDI ECR30100055230 *

1



34

ECR30130524330

ATTACCO CINGHIE

1



35

ECR17812108550

FASCETTA FERMA TUBO

1



36

ECRV430002290

CAVO ACCELERATORE

*T.I.09-395

1



37

ECR90051800006

NUT, FLANGE

1



38

ECR90050200006

DADO 3N06

1

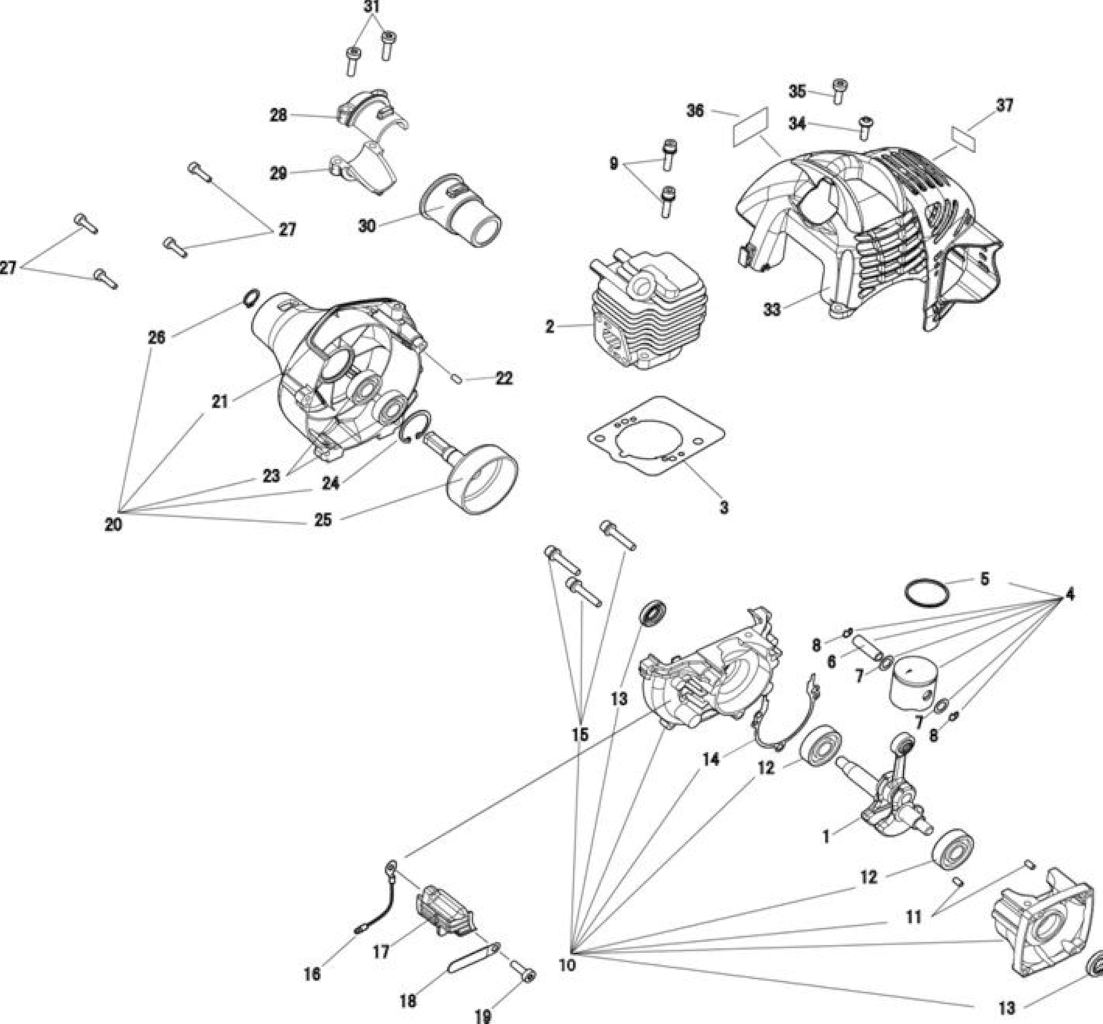

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA011000101

*VEDI ECRA011001410 *

1



2

ECRA130000540

CILINDRO                 *T.I.04-249

1



3

ECRV100000160

GUARNIZIONE CILINDRO

*T.I.04-249

1



4

ECRP021007712

KIT PISTONE

*T.I.04-249

1



5

ECRA101000090

FASCE ELASTICHE

*T.I.04-247

1



6

ECR10001311520

SPINOTTO PISTONE

1



7

ECR10001411520

DISTANZIALE SPINOTTO

2



8

ECR10001504630

FERMO SPINOTTO

2



9

ECR90016205022

BULLONE BRUGOLA 5X22

2



10

ECR10020452132

*VEDI ECR10020452133 *

1



11

ECRV622000020

SPINOTTO

2



12

ECR9403536201

CUSCINETTO BB6201/C3

2



13

ECR10021242031

PARAOLIO

2



14

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



15

ECR90016205028

BULLONE BRUGOLA 5X28

3



16

ECR15663543130

FILO DI MASSA

1



17

ECRA127000160

PARAPOLVERE

1



18

ECR15911621231

FERMO FILO BOBINA

*T.I.17-626

1



19

ECRV805000150

BULLONE TORX 5

1



20

ECRP021016170

CARTER VENTOLA COMPLETO

1



21

ECRA172000860

*VEDI ECRA172000861 *

1



22

ECR10021503930

*VEDI ECR90033040080 *

2



23

ECR90080706001

CUSCINETTO BB6001

2



24

ECR90070200028

FERMO CR28

1



25

ECRA556000530

CAMPANA FRIZIONE

1



26

ECR90070100012

FERMO CS12

1



27

ECRV804000060

BULLONE, TORX 4

4



28

ECR61092227432

SUPPORTO SUPERIORE

1



29

ECR61092355230

SUPPORTO

1



30

ECR61091055230

AMMORTIZZATORE

1



31

ECRV805000160

BULLONE TORX 5

2



33

ECRA160001090

COPERCHIO CILINDRO

1



34

ECRV805000000

BULLONE TORX 5

1



35

ECRV805000150

BULLONE TORX 5

1



36

ECRX547001430

LABEL,ECHO

1



37

ECRX505002310

ETICHETTA

1







Rif.

Articolo

Descrizione

Q.tà Nota

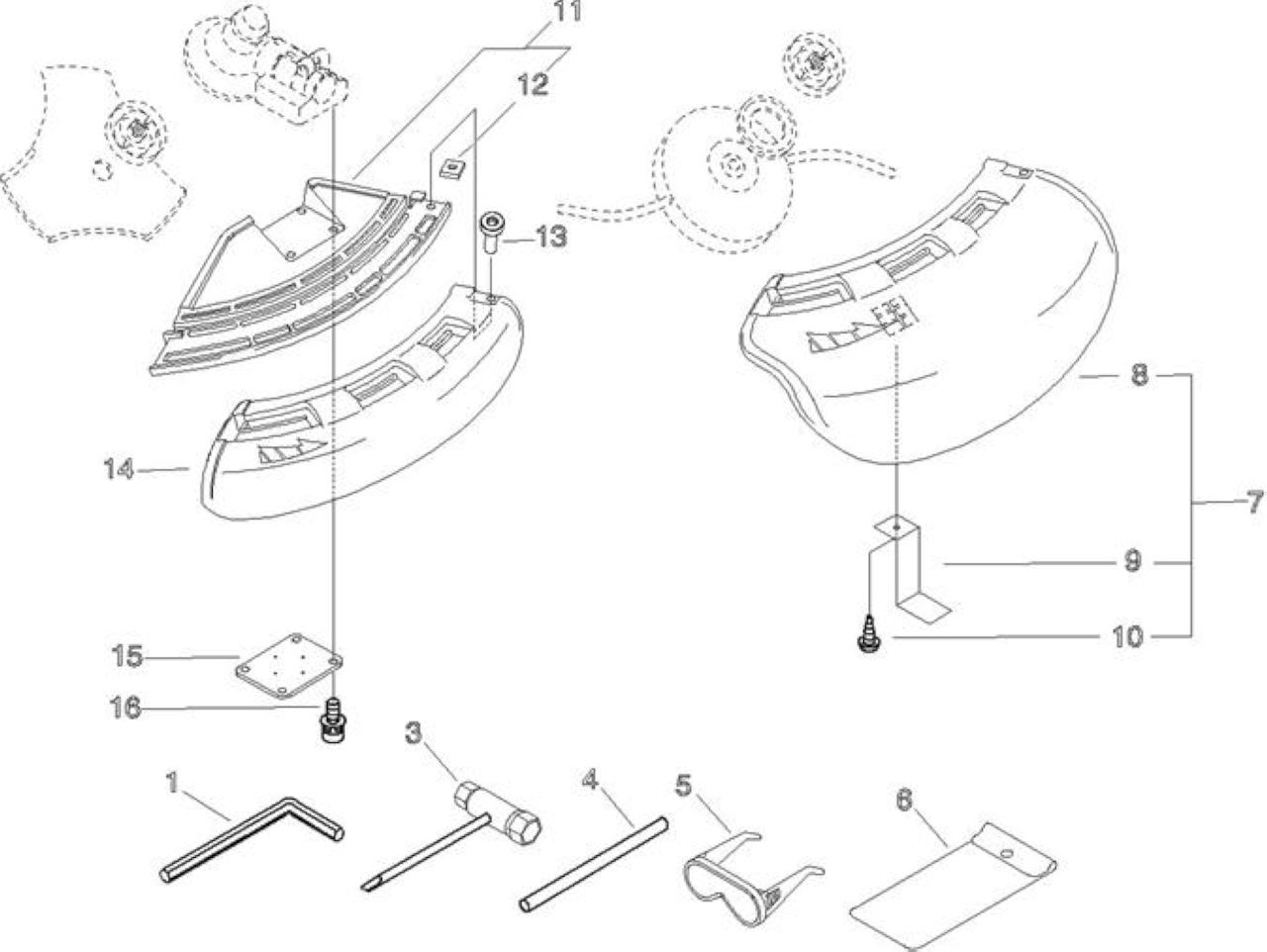

7

ECRP021016240

*VEDI ECRP021016242 *

1

8

ECRC550000080

*VEDI ECRC550000082 *

1

9

ECRC554000000

*VEDI ECRC554000001 *

1

10

ECRV805000240

BULLONE TORX 5X12

1

11

ECRC550000100

*VEDI ECRC550000102 *

1

12

ECR90056500005

DADO N.5

1

13

ECRV805000150

BULLONE TORX 5

1

14

ECRC550000090

*VEDI ECRC550000092 *

1

15

ECR69901356830

*VEDI ECRC552000200 *

1

16

ECRV805000160

BULLONE TORX 5

4





Rif.

Articolo

Descrizione

Q.tà Nota

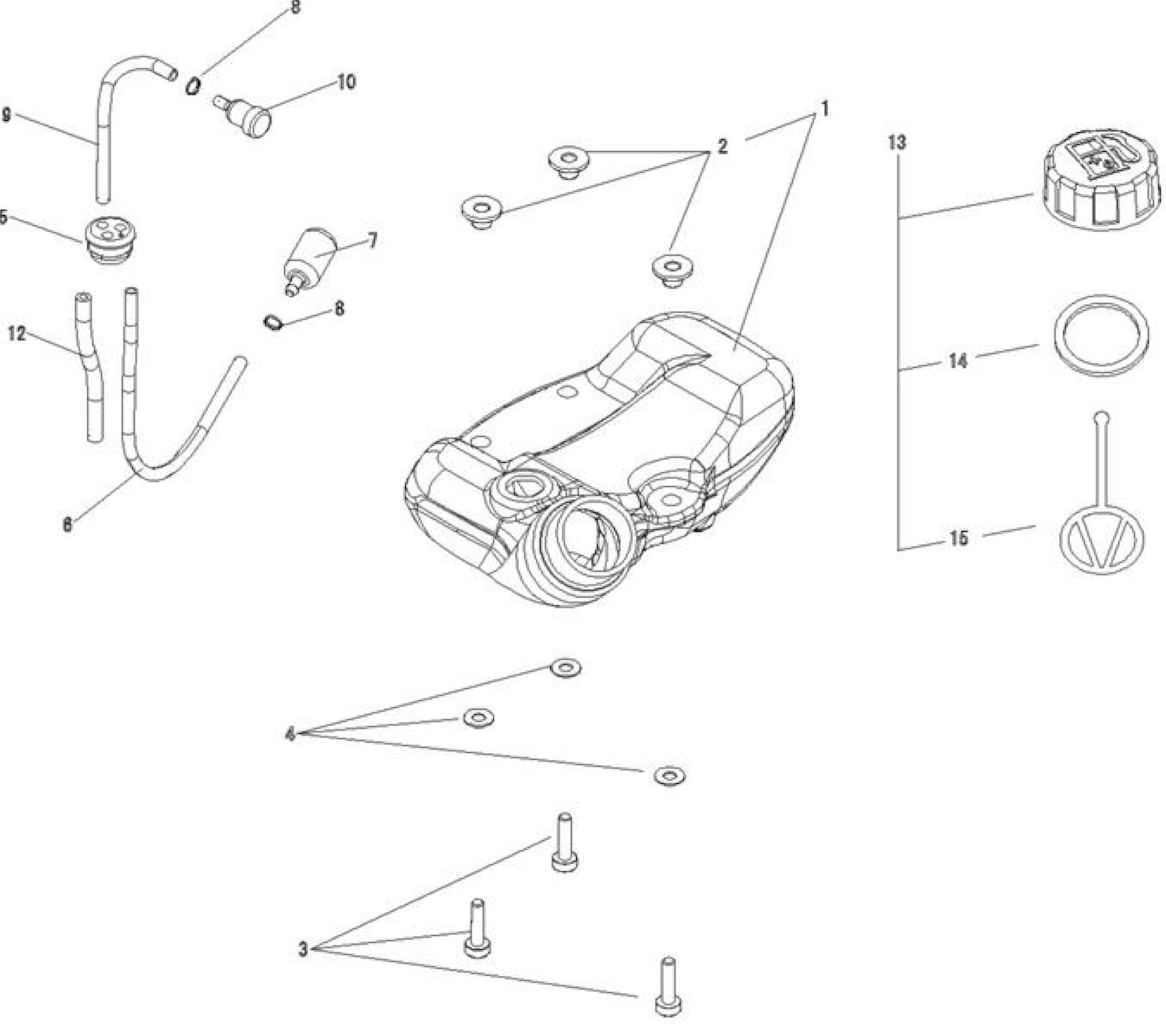

1

ECRA350000801

SERBATOIO MISCELA

1

2

ECRV353000231

COLLARINO 5

3

3

ECRV805000160

BULLONE TORX 5

3

4

ECR90060300005

RONDELLA PIANA M5

3

5

ECR13211546730

GOMMINO CARBURANTE

1

6

ECRV471001230

*VEDI ECRV471001231 *

1

7

ECR13120507320

*VEDI ECR13120507321 *

1

8

ECR13201309820

*VEDI ECRV490001240 *

2

9

ECRV471001210

*VEDI ECRV471001211 *

1

10

ECRA356000030

*VEDI ECRA356000031 *

1

12

ECR13201256030

TUBO MISCELA

1

13

ECRP021012210

*VEDI ECRP021012211 *

1

14

ECR13101655830

*VEDI ECRV107000190 *

1

15

ECRA365000060

MISCELATORE

1
