Asta, Impugnature Avviamento

Bobina, Volano, Frizione Carburatore (da matr. 38007978)

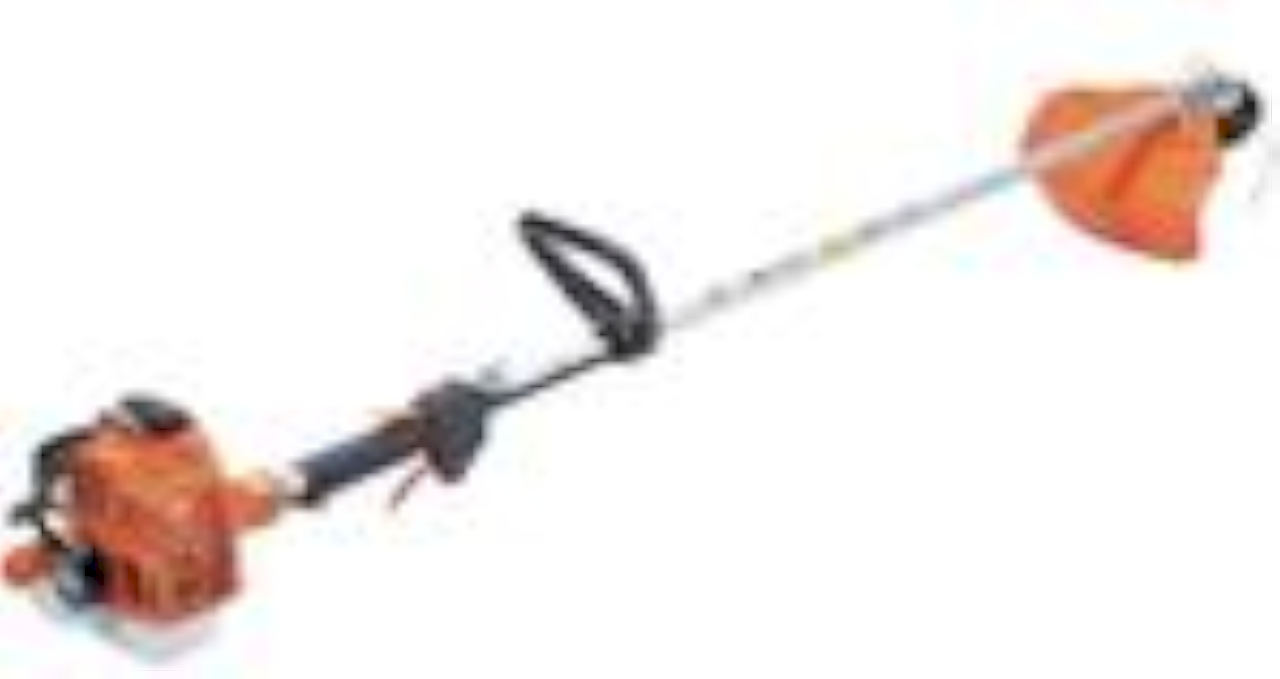

Informazioni tecniche



CILINDRATA

21,2

POTENZA

0,7 (1)

PESO

4,7

SERBATOIO MIX

400

LUNGHEZZA MASSIMA

1760



Carburatore (fino a matr. 38007978) Carter, Campana frizione


Coppia conica

Filtro aria, Carburatore (da matr. 38007978) Filtro aria, Carburatore (fino a matr. 38007977) Marmitta

Motore Parasassi Serbatoio Testina

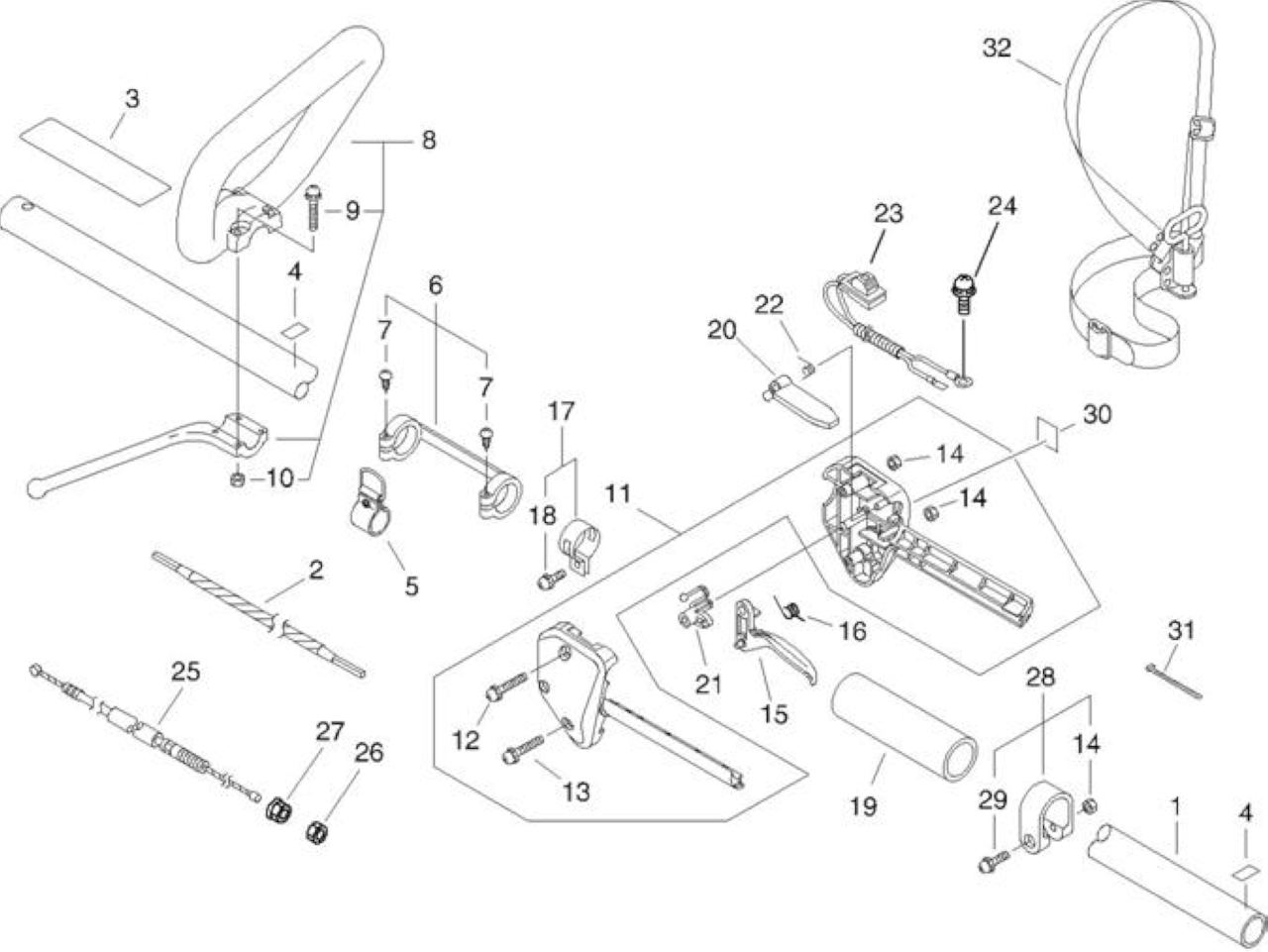

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR61020644730

*VEDI ECR61060944730 *

1



2

ECR61001344730

FLESSIBILE LUNGO 152CM

1



3

ECR89061743130

ETICHETTA

1



4

ECR89015204930

ETICHETTA

2



5

ECRC063000040

GANCIO

1



6

ECR61028154131

COLLER

1



7

ECR90025304025

SCREW 4*25

2



8

ECRP021041500

IMPUGNATURA SX

1



9

ECR90024205035

VITE SR 5X35

4



10

ECR90050000005

DADO N05

4



11

ECR17800352130

SET IMPUGNATURA DX

1



12

ECR90024205035

VITE SR 5X35

1



13

ECR90024205025

VITE SR 5X25

1



14

ECR90050000005

DADO N05

2



15

ECR17801052130

GRILLETTO ACCELERATORE

*T.I.03-128

1



16

ECR17804342230

MOLLA DI RITORNO

1



17

ECR30120029430

FERMO IMPUGNATURA 26MM

1



18

ECR90024205014

VITE SR 5X14

1



19

ECRC403000140

GOMMA IMPUGNATURA

1



20

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



21

ECR17801252630

FERMO ACCELERATORE

*T.I.03-128

1



22

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



23

ECRA440000833

INTERRUTTORE COMPLETO

1



24

ECR9136304016

SCREW

1



25

ECRV430002290

CAVO ACCELERATORE

*T.I.09-395

1



26

ECR90050200006

DADO 3N06

1



27

ECR90051800006

NUT, FLANGE

1



28

ECRP021014550

FASCETTA

1



29

ECR90024205028

VITE SR 5X28

1



14

ECR90050000005

DADO N05

1



30

ECR89015739130

*VEDI ECR89015739131 *

1



31

ECRV495002690

BAND

2



32

ECR30100146731

*VEDI ECR30100055230 *

1

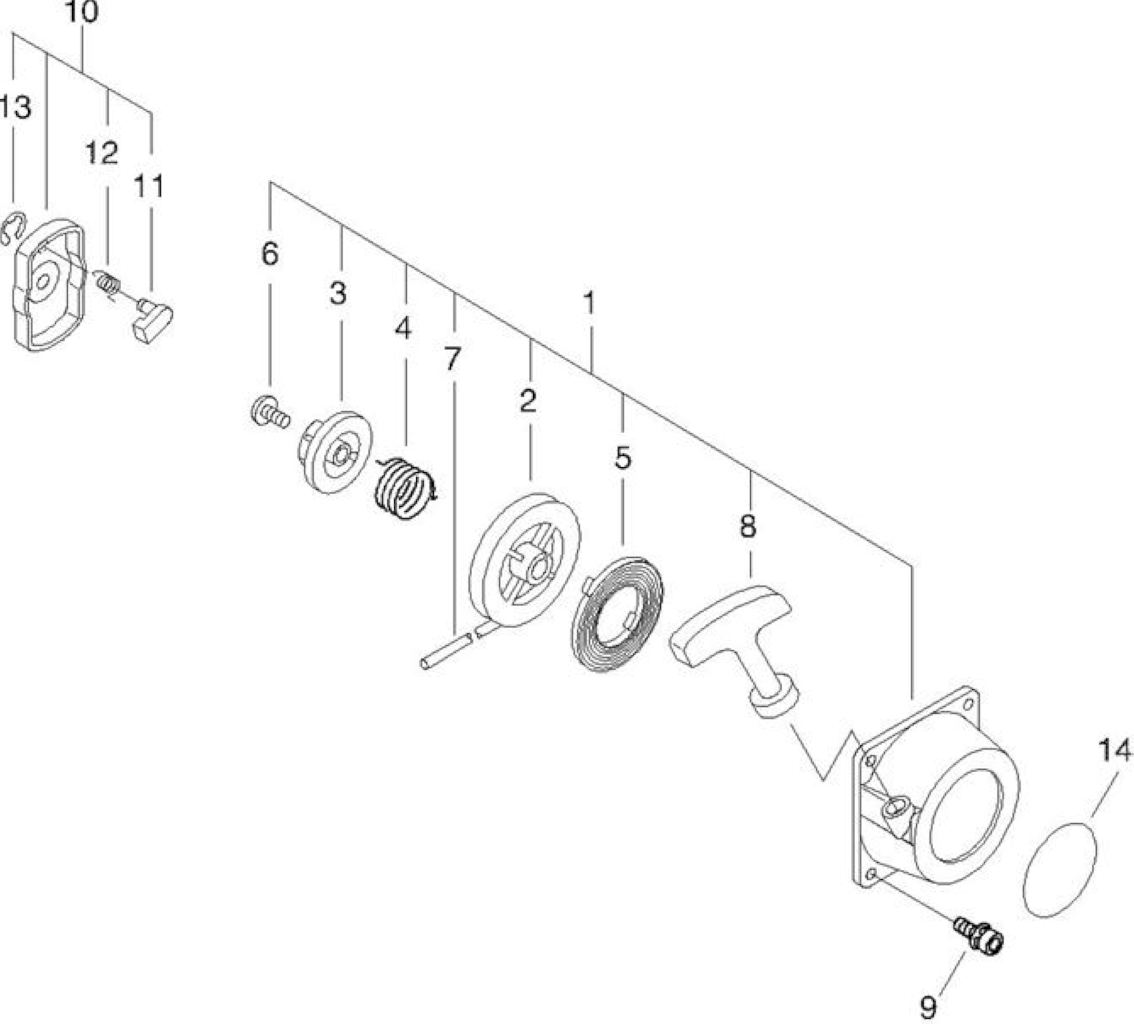

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051001411

AVVIAMENTO COMPLETO X T225S/222ESL

1

2

ECRP022034040

*VEDI ECRA506000500 *

1

3

ECRP022034030

*VEDI ECRA525000020 *

1

4

ECRP022008270

MOLLA DI RITORNO

1

5

ECRP022019680

MOLLA AVVIAMENTO

1

6

ECR17723661830

*VEDI ECRV253000310 *

1

8

ECRP022023170

*VEDI ECRP022036700 *

1

9

ECRV202000090

BOLT,4

2

10

ECRA052000180

GANCI AVV.TO COMPLETI

1

11

ECRP022006850

GANCIO AVVIAMENTO

2

12

ECRP022006510

*VEDI ECR17723412220 *

2

13

ECRP022002100

*VEDI SKRP022002100 *

2

14

ECRX502000890

ETICHETTA

1

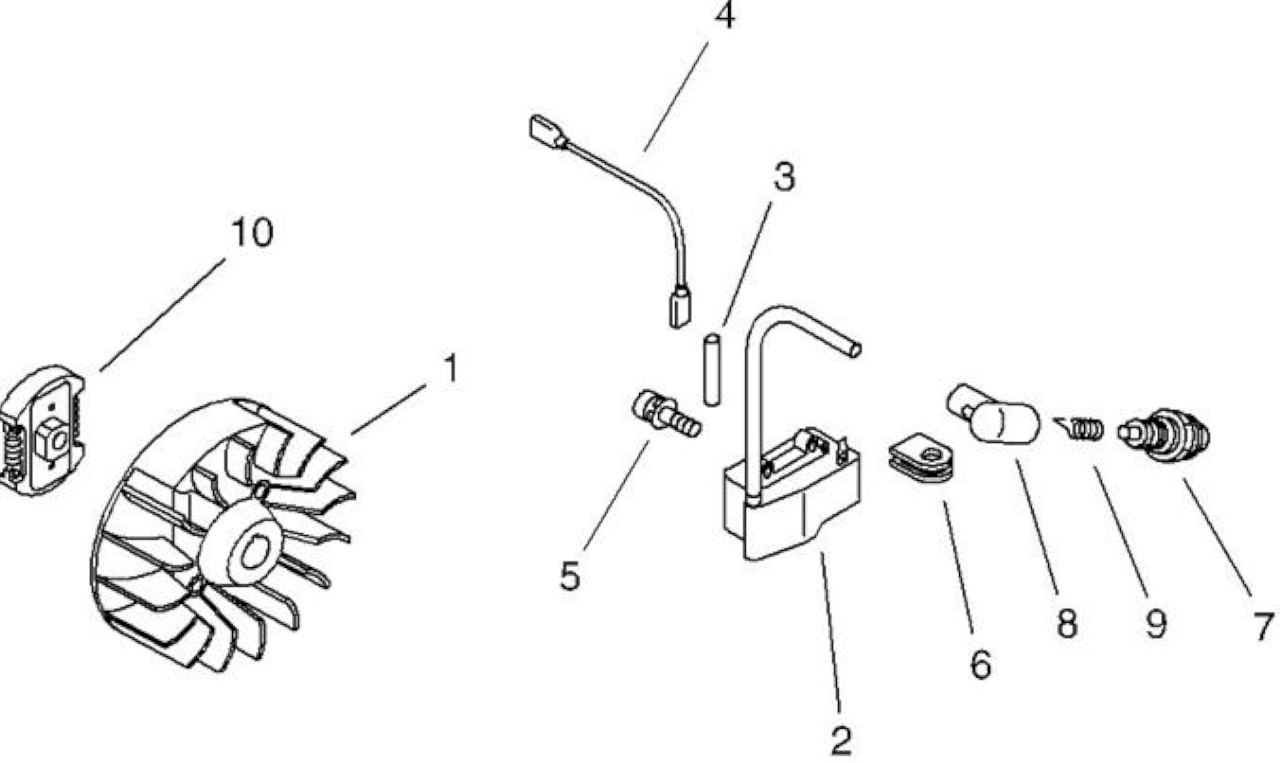

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409000160

VOLANO

1

2

ECRA411000140

*VEDI ECRA411000141 *

1

3

ECRV475007300

TUBE

1

4

ECR16201052830

LEAD, GROUND

1

5

ECR90016204020

BULLONE BRUGOLA 4X20

2

6

ECR15611240630

GOMMINO

1

8

ECR15901203433

CAPPUCCIO CANDELA

1

9

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1

10

ECR17500056831

FRIZIONE COMPLETA

*T.I.21-720

1

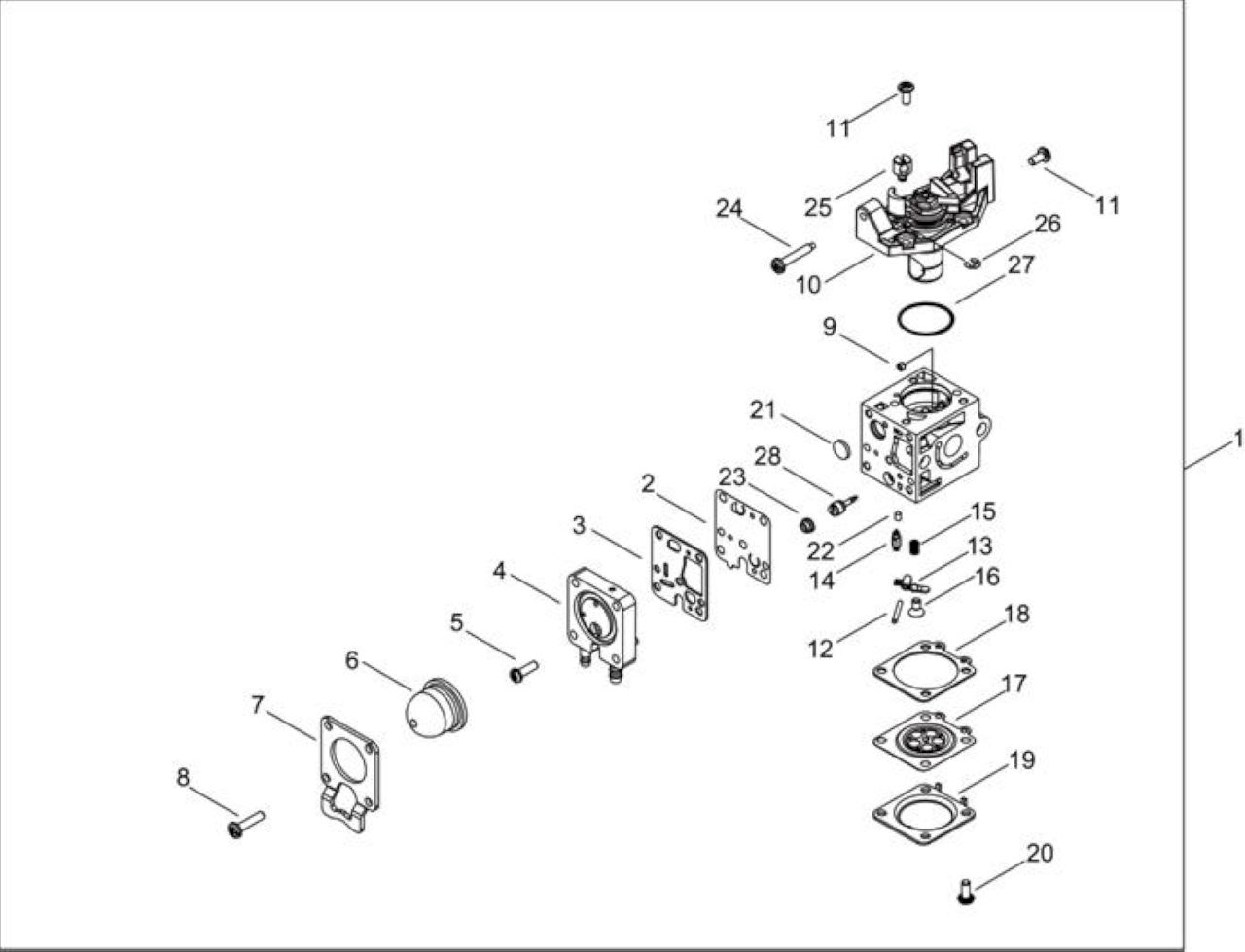

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA091000000

CARBURATORE R09-001

*T.I.19-674

1



2

ECRA909000000

MEMBRANA POMPANTE

1



3

ECRA910000000

GUARNIZIONE POMPANTE

1



4

ECRA944000040



1



5

ECRA913000000



1



6

ECRA914000000

PRIMER

1



7

ECRA915000000



1



8

ECRA913000010



4



9

ECRA916000000



1



10

ECRA945000010

VALVOLA ACCELERATORE

1



11

ECRA913000020



4



12

ECRA949000000



1



13

ECRA929000000



1



14

ECRA930000000



1



15

ECRA931000000



1



16

ECRA913000030



1



17

ECRA947000000

MEMBRANA C/DISCO

1



18

ECRA935000000

GUARNIZIONE

1



19

ECRA936000000

COPERCHIO MEMBRANA

1



20

ECRA913000040



4



21

ECRA938000000



1



22

ECRA921000000



1



23

ECRA940000000



1



24

ECRA941000000



1



25

ECRA927000000



1



26

ECRA928000000



1



27

ECRA937000000



1



28

ECRA939000000



1

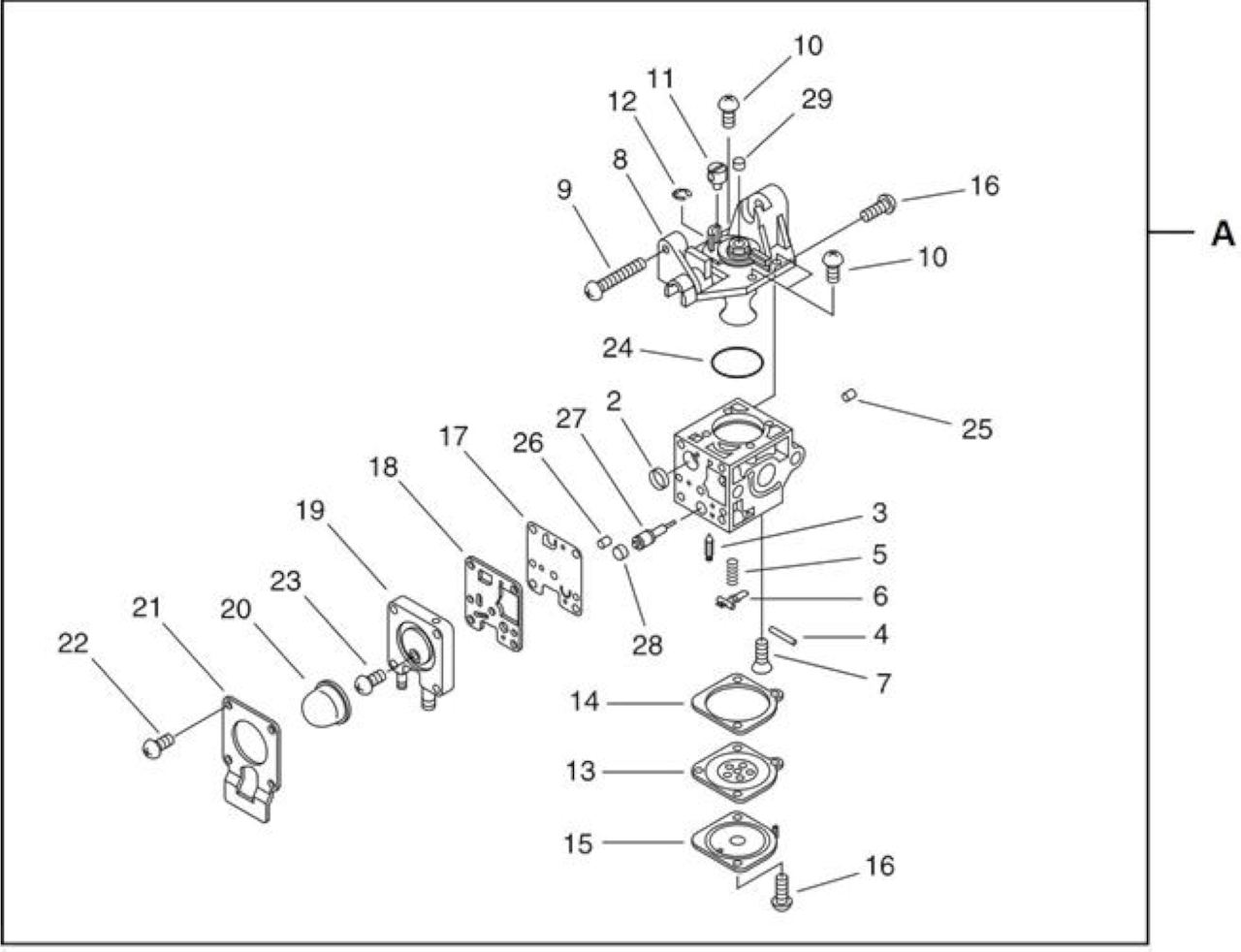

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021003880

* VEDI ECRA021003881 *

1



2

ECRP005000010

ANELLO

1



3

ECR12533708260

SPILLO CARBURATORE

1



4

ECR12533813930

SPINOTTO BILANCIERE

1



5

ECRP005002430

MOLLA CARBURATORE

1



6

ECR12532308260

BILANCIERE CARBURATORE

1



7

ECR12533942030

VITE BILANCIERE

1



8

ECRP005002460

VALVOLA ACCELERATORE

1



9

ECRP005000100

VITE

1



10

ECR12534413931

VITE CARBURATORE

3



11

ECRP005001240

*VEDI ECRP005002090 *

1



12

ECRP005000190

E-RING

1



13

ECRP005002230

MEMBRANA C/DISCO

1



14

ECRP005000200

GUARNIZIONE

1



15

ECR12534252130

COPERCHIO MEMBRANA

1



16

ECR12534452130

VITE

3



17

ECRP005000510

MEMBRANA POMPANTE

1



18

ECRP005000520

GUARNIZIONE POMPANTE

1



19

ECRP005001890

COPERCHIO MEMBRANA POMPANTE

1



20

ECR12538146730

*VEDI ECR12538108660 *

1



21

ECRP005000250

COPERCHIO

1



22

ECRP005001900

SCREW

4



23

ECRP005000270

VITE

1



24

ECRP005000280

O-RING

1



25

ECRP005001000

RULLINO

1



26

ECRP005001250

TAPPO

1



27

ECRP005001260

VITE REGOLAZIONE

1



28

ECRP005001270

TAPPO LIMITATORE (NERO)

1



29

ECRA259000010

*VEDI ECRP005001270 *

1

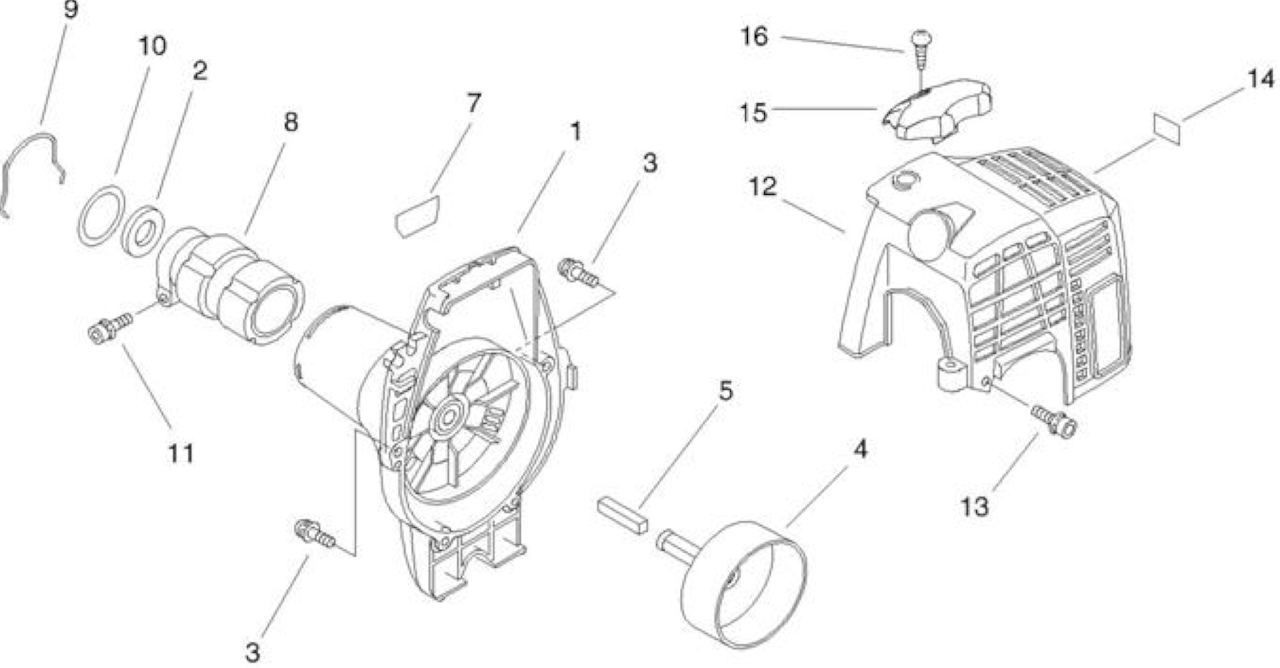

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA172000320

* VEDI ECRA172002790 *

1

2

ECR17531320430

ANELLO IN FELTRO

1

3

ECR9136304016

SCREW

3

4

ECR17500544331

CAMPANA FRIZIONE

1

5

ECRV376000990

SPESSORE

1

7

ECRX547002310

ETICHETTA

1

8

ECRA575000110

AMMORTIZZATORE

1

9

ECR66031655630

CLIP

1

10

ECRV315000030

WASHER,CIRCULAR 30

1

11

ECR9111805028

BOLT

1

12

ECRA160000890

PROTEZIONE CILINDRO

1

13

ECRV202000090

BOLT,4

2

14

ECRX505002310

ETICHETTA

1

15

ECRA162000130

PROTEZIONE COPRICILINDRO

1

16

ECR90025305020

VITE SR 5X20

1

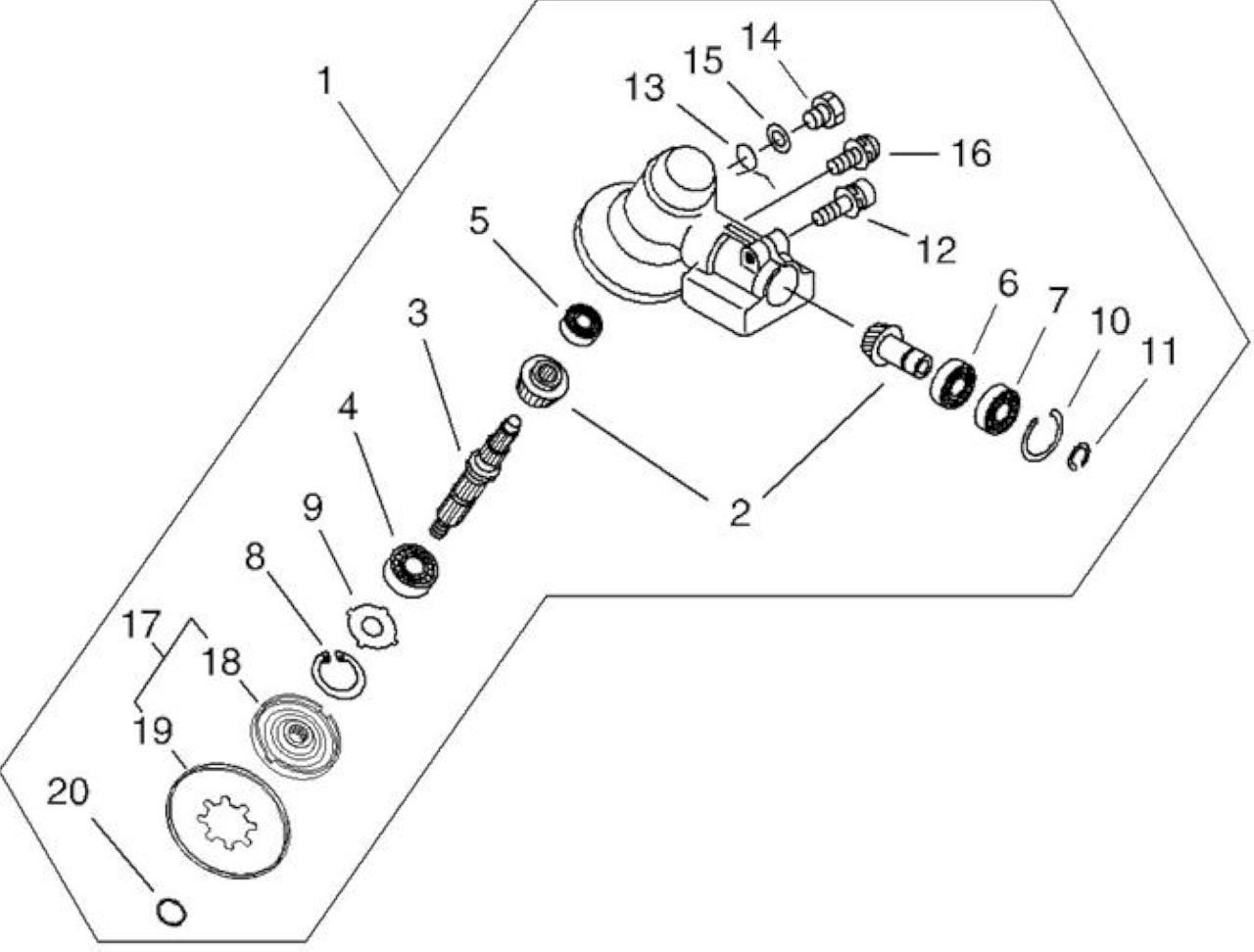

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021013133

* VEDI ECRP021013135 *

1



2

ECR61030042330

COPPIA CONICA

1



3

ECR61031056831

*VEDI ECR61031056832 *

1



4

ECR90081206201

CUSCINETTO BB6201

1



5

ECR9406000626

*VEDI ECR90081000626 *

1



6

ECR9406006900

*VEDI ECR90085506900 *

1



7

ECR9406306900

*VEDI ECR90085806900 *

1



8

ECR90070200032

FERMO CR32

1



9

ECR61044456830

RONDELLA COPPIA CONICA

1



10

ECR90070200022

FERMO CR22

1



11

ECR90070600010

FERMO WR10

1



12

ECR9111806025

BOLT

1



13

ECRV452001310

MOLLA

1



14

ECR61043450031

TAPPO TESTINA

1



15

ECR90060350008

RONDELLA

1



16

ECR90024205010

VITE SR 5X10

1



17

ECR61031352932

*VEDI ECRP050010710 *

1



18

ECR61031352132

*VEDI ECRC535000011 *

1



19

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



20

ECR90072000012

ANELLO GOMMA P-12

1

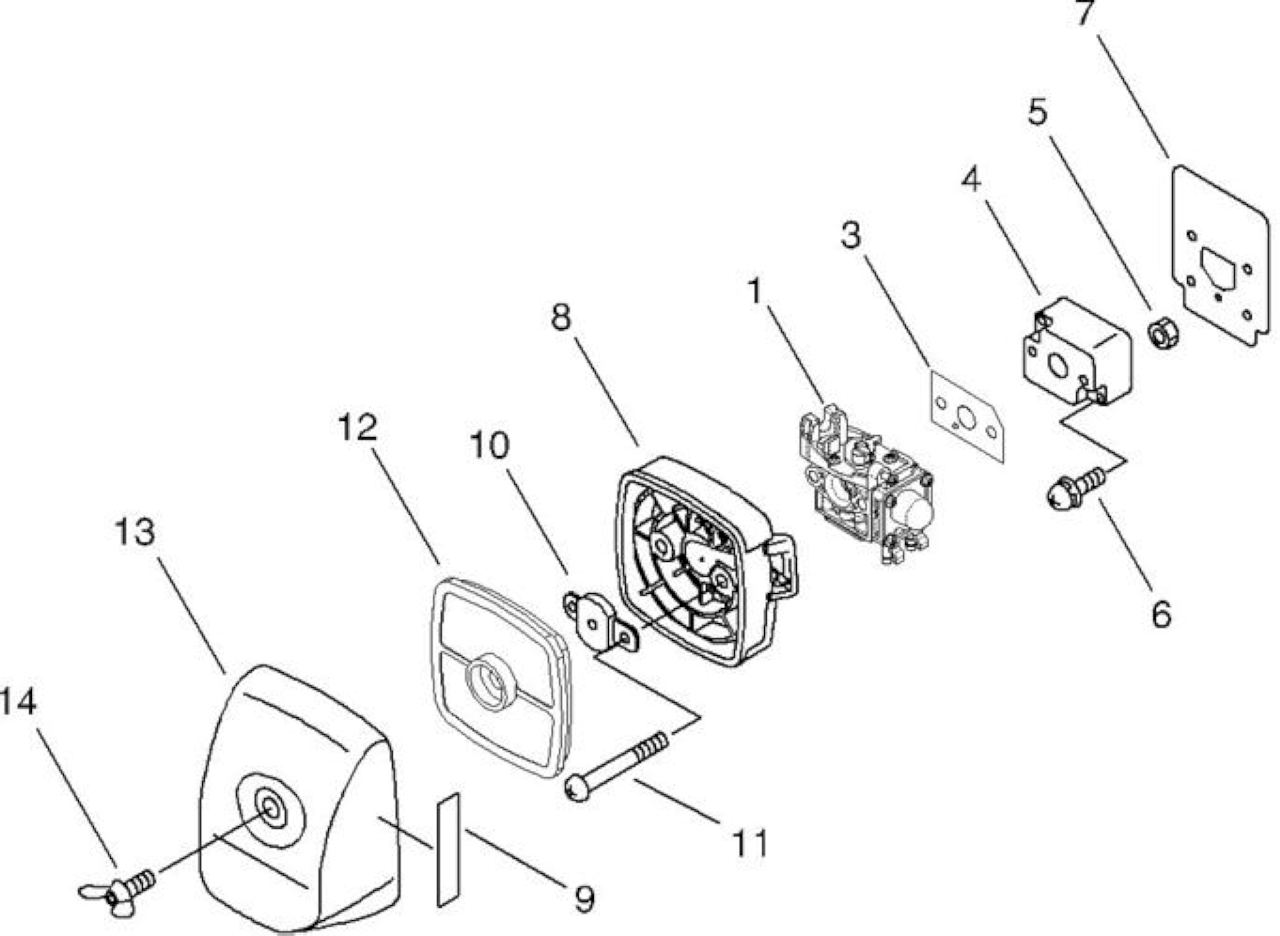

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA091000000

CARBURATORE R09-001

*T.I.19-674

1

2

ECRA259000060

TAPPO LIMITATORE (BIANCO)

2

3

ECRV103001390

GUARNIZIONE

ISOL-CARBURATORE

1

4

ECR13001744331

*VEDI ECRP021015350 *

1

5

ECR90050000005

DADO N05

2

6

ECR90023805022

VITE SR 5X22

2

7

ECRV103001640

GUARNIZIONE

ISOL-CARBURATORE

1

8

ECRP021038590

CORPO FILTRO ARIA

1

9

ECR89033252730

ETICHETTA

1

10

ECR12901152730

PIASTRINA

1

11

ECR90022005065

SCREW 5*65

2

12

ECRA226001410

FILTRO ARIA

1

13

ECRP100000110

COPERCHIO FILTRO ARIA

1

14

ECR21041752730

GALLETTO FILTRO ARIA

1

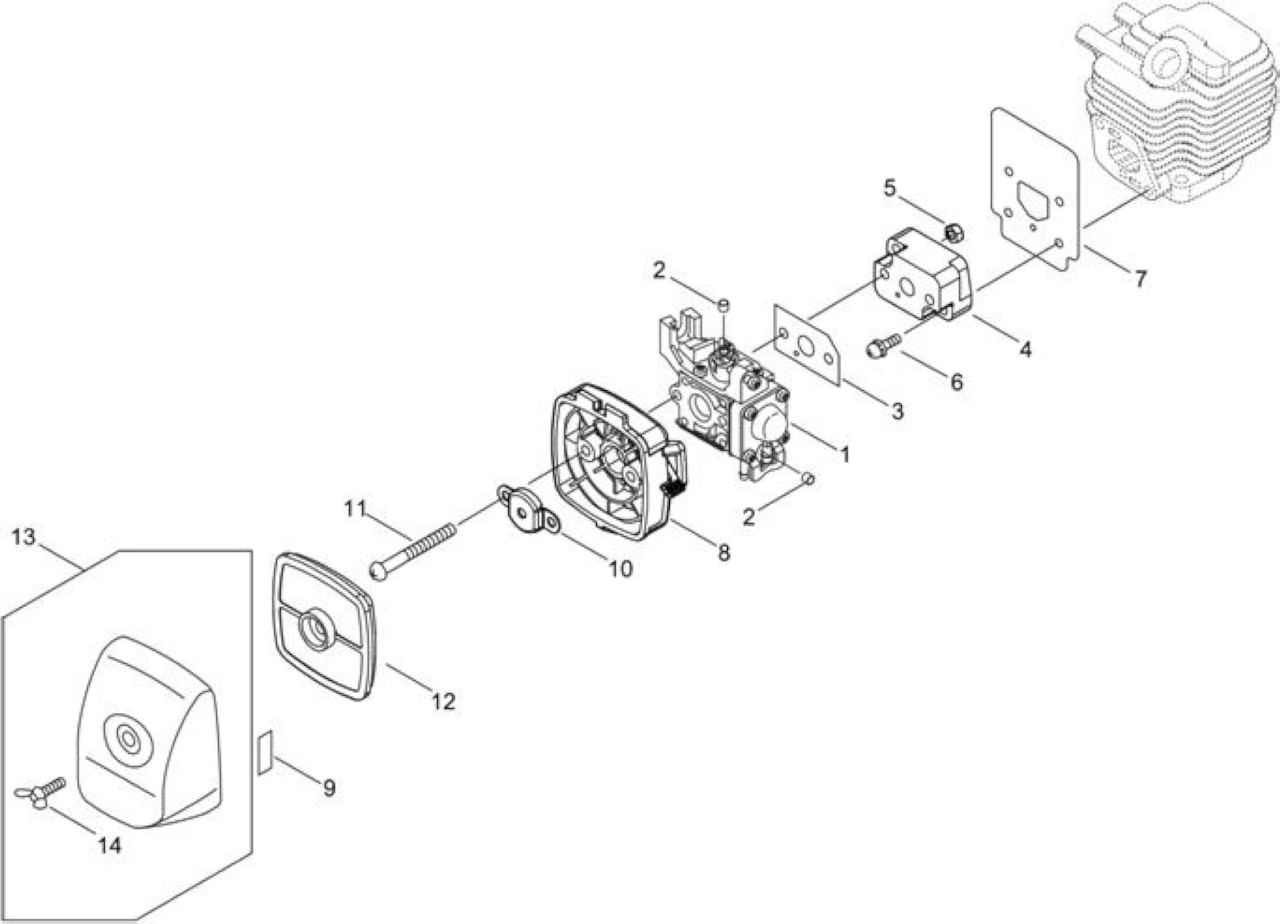

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA021003880

* VEDI ECRA021003881 *

1

3

ECRV103001390

GUARNIZIONE

ISOL-CARBURATORE

1

4

ECR13001744331

*VEDI ECRP021015350 *

1

5

ECR90050000005

DADO N05

2

6

ECR90023805022

VITE SR 5X22

2

7

ECRV103001640

GUARNIZIONE

ISOL-CARBURATORE

1

8

ECRP021004480

*VEDI ECRP021049750 *

*T.I.04-249

1

9

ECR89033252730

ETICHETTA

1

10

ECR12901152730

PIASTRINA

1

11

ECR90022005065

SCREW 5*65

2

12

ECRA226001410

FILTRO ARIA

1

13

ECR13031305863

COP. FILTRO ARIA (NERO)

*T.I.99-710

1

14

ECR21041752730

GALLETTO FILTRO ARIA

1

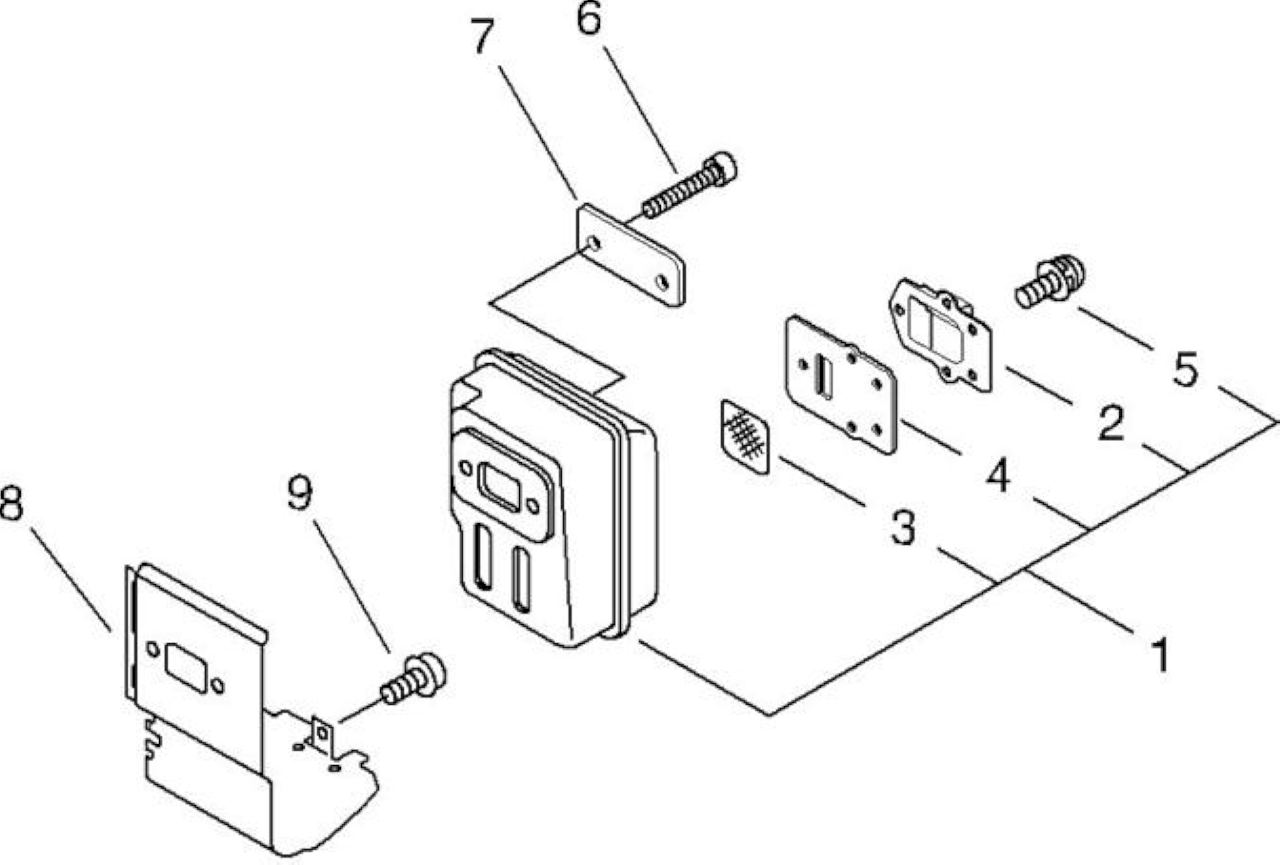

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021037630

MARMITTA COMPLETA *DARE P021008100

1

2

ECRA313000600

GUIDA SCARICO

1

3

ECR14586240630

RETINA MARMITTA

1

4

ECRV104001760

GUIDA SCARICO

1

5

ECR9136704010

SCREW

5

6

ECR90010505055

BULLONE BRUGOLA 5X55

2

7

ECRV150000371

PIASTRINA

1

8

ECRV104000500

GUARNIZIONE MARMITTA

1

9

ECR9112104008

BOLT, FLANGE

1

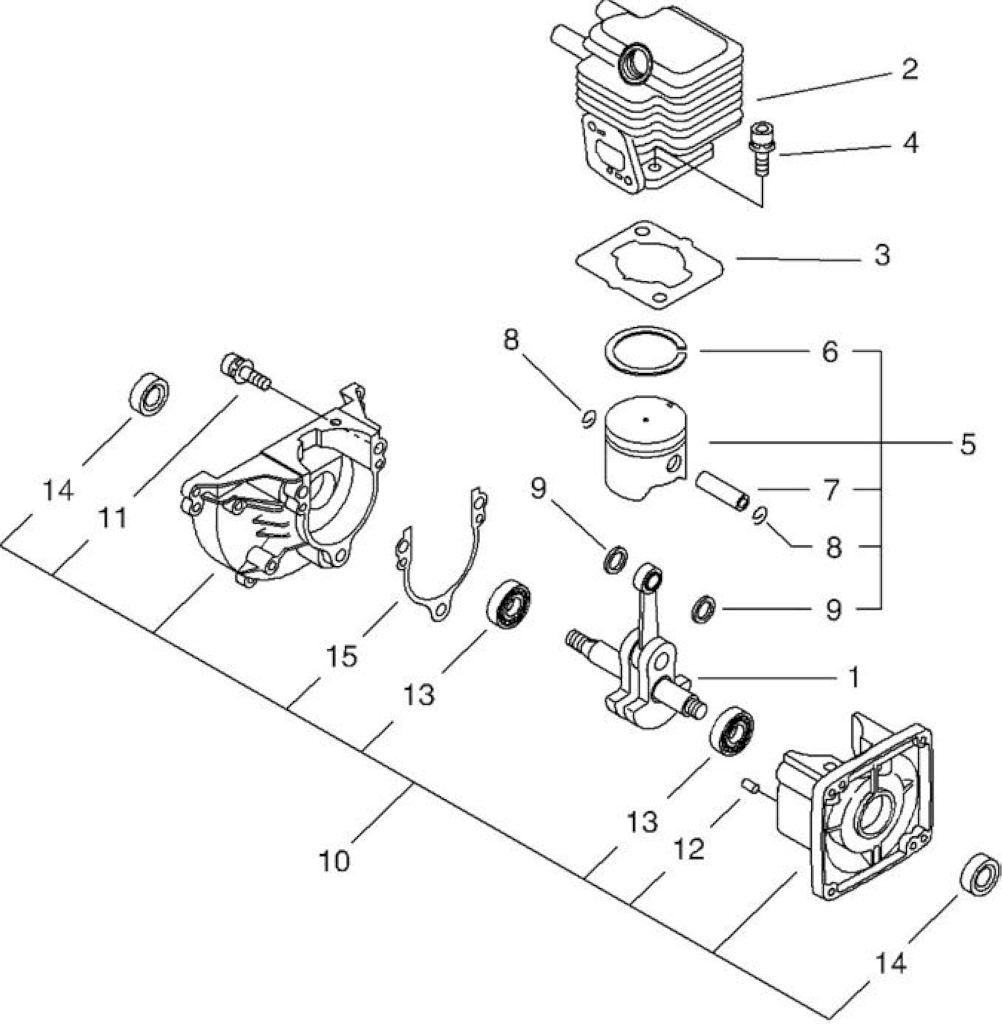

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA011000101

*VEDI ECRA011001410 *

1

2

ECRA130002100

CILINDRO X SRM236L/222ESL/AH236S

1

3

ECR10101044332

GUARNIZIONE CILINDRO

1

4

ECR90016205022

BULLONE BRUGOLA 5X22

2

5

ECRP021007712

KIT PISTONE

*T.I.04-249

1

6

ECRA101000090

FASCE ELASTICHE

*T.I.04-247

1

7

ECR10001311520

SPINOTTO PISTONE

1

8

ECR10001504630

FERMO SPINOTTO

2

9

ECR10001411520

DISTANZIALE SPINOTTO

2

10

ECRP021041670

CARTER MOTORE

1

11

ECR90016205028

BULLONE BRUGOLA 5X28

3

12

ECR90033040080

COPPIGLIA 4X08

2

13

ECR9409536201

*VEDI ECR9403536201 *

2

14

ECR10021242031

PARAOLIO

2

15

ECR10024242030

GUARNIZIONE CARTER MOTORE

1

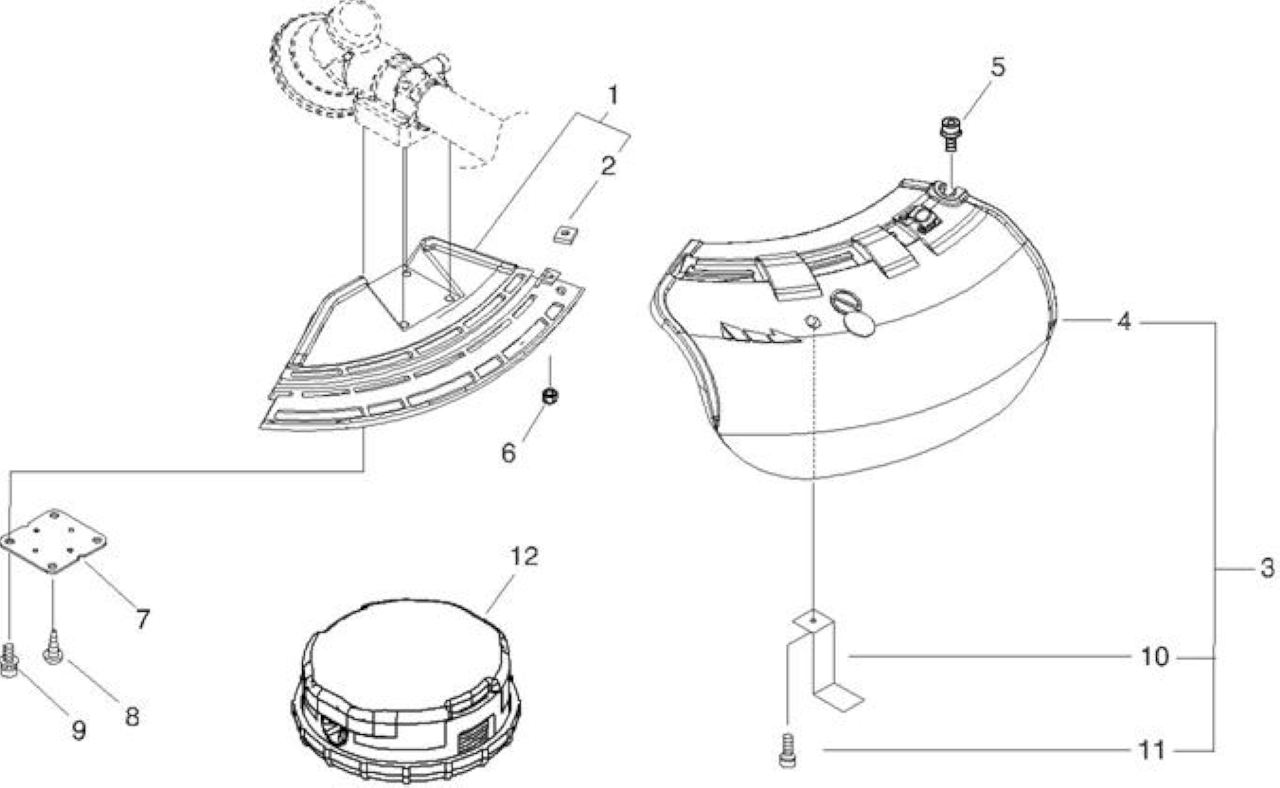

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRC550000511

SUPPORTO SALVAGAMBE (ARANCIO)

1

2

ECR90056500005

DADO N.5

1

3

ECRP021002625

SALVAGAMBE COMPLETO (ARANCIO) *DARE ECRP021002622

1

4

ECRC550000570

*VEDI ECRP021013772 *

1

10

ECRC554000000

*VEDI ECRC554000001 *

1

11

ECR9111805018

BULLONE

1

5

ECR9112105025

BULLONE                                *NON GESTITO*

1

6

ECR90056200005

*VEDI ECR90056000005 *

1

7

ECRC552000200

PIASTRINA

1

8

ECR9131604010

VITE

1

9

ECRV203001980

BOLT,5

4

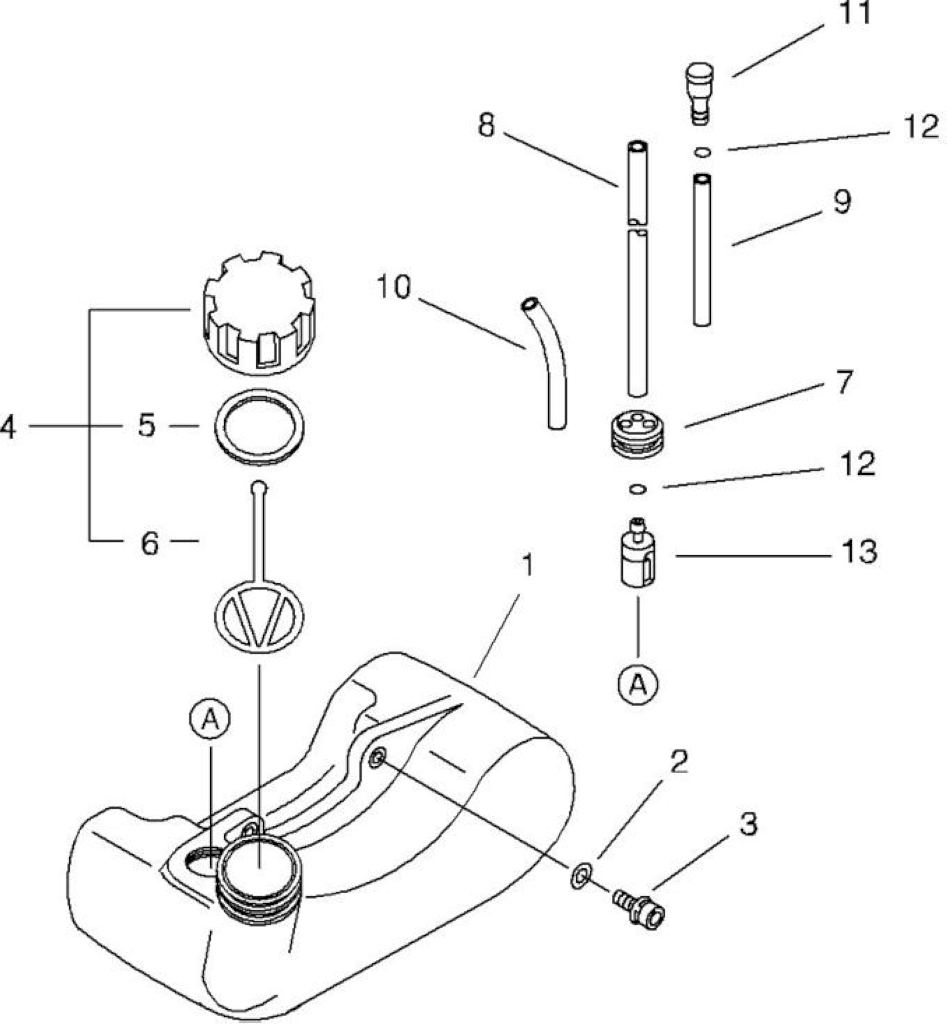

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA350000480

SERBATOIO MISCELA

1

2

ECR90060300005

RONDELLA PIANA M5

2

3

ECR9111805020

BULLONE

2

4

ECRP021012210

*VEDI ECRP021012211 *

1

5

ECR13101655830

*VEDI ECRV107000190 *

1

6

ECRA365000060

MISCELATORE

1

7

ECR13211546730

GOMMINO CARBURANTE

1

8

ECRV471001190

*VEDI ECRV471001191 *

1

9

ECRV471001200

*VEDI ECRV471001201 *

1

10

ECR13201256030

TUBO MISCELA

1

11

ECRA356000031

VALVOLA SFIATO

1

12

ECRV490001240

CLIP

2

13

ECR13120507320

*VEDI ECR13120507321 *

1







Rif.

Articolo

Descrizione

Q.tà Nota

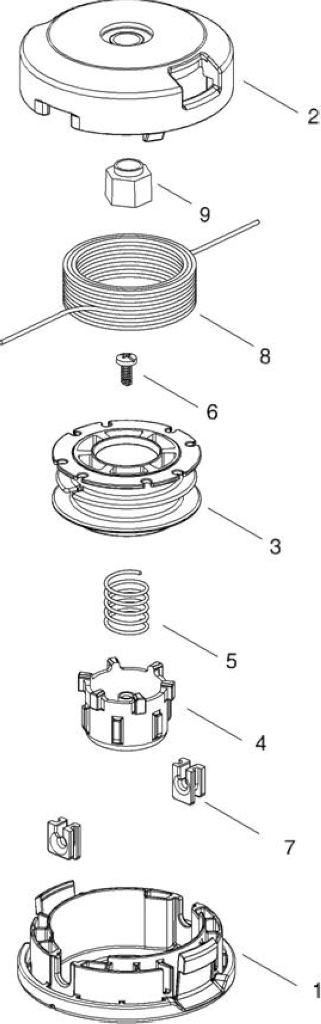

ECAG1-38560NL

TESTINA BAT.&VAI 10X1,25F SRM222ESL

1

1

ECRP022025530

COPERCHIO INFERIORE

1

2

ECRP022025540

COPERCHIO SUPERIORE

1

3

ECRP022025550

BOBINA PORTAFILO

1

4

ECRP022025560

POMELLO

1

5

ECRP022025570

MOLLA TESTINA

1

6

ECRP022025580

SET SCREW

1

7

ECRP022025590

BOCCOLA FILO NYLON

2

8

ECRP022025600

NYLON CORD

1

9

ECRP022025610

DADO

1
