Avviamento

Campana frizione, Bobina

Carburatore (da matr.37007221 e successive) Carburatore (fino a matr.37007220 e precedenti) Filtro Aria, Marmitta (da matr.37007221 e successive)

Filtro Aria, Marmitta (fino a matr.37007220 e precedenti) Impugnatura L (da matr.37007221 e successive) Impugnatura L (fino a matr.37007220 e precedenti) Motore

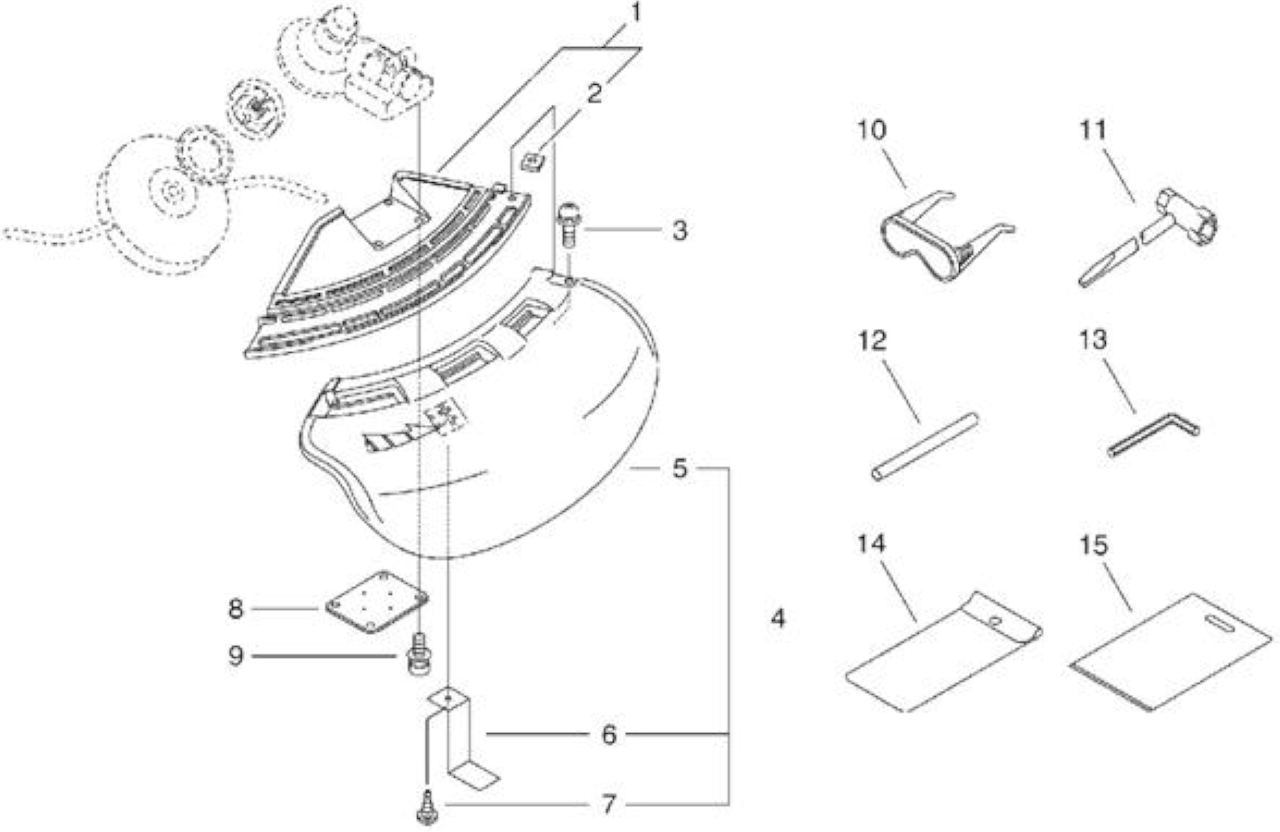

Parasassi L

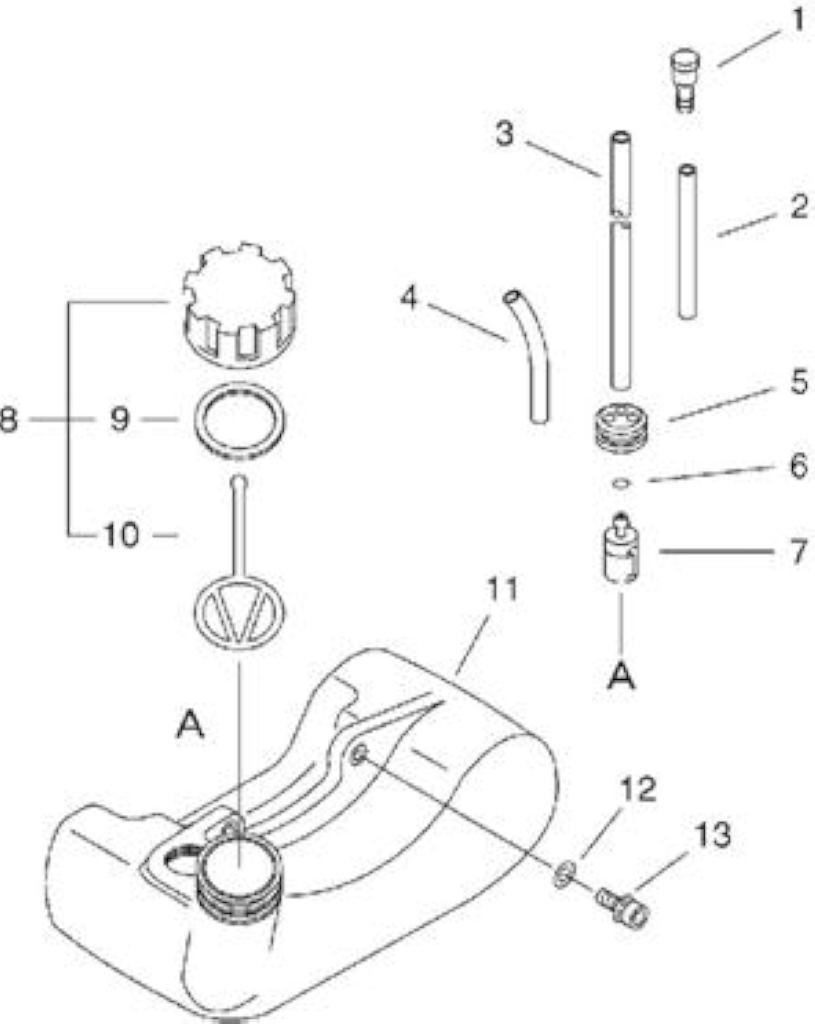

Scatola Ingranaggi L Serbatoio

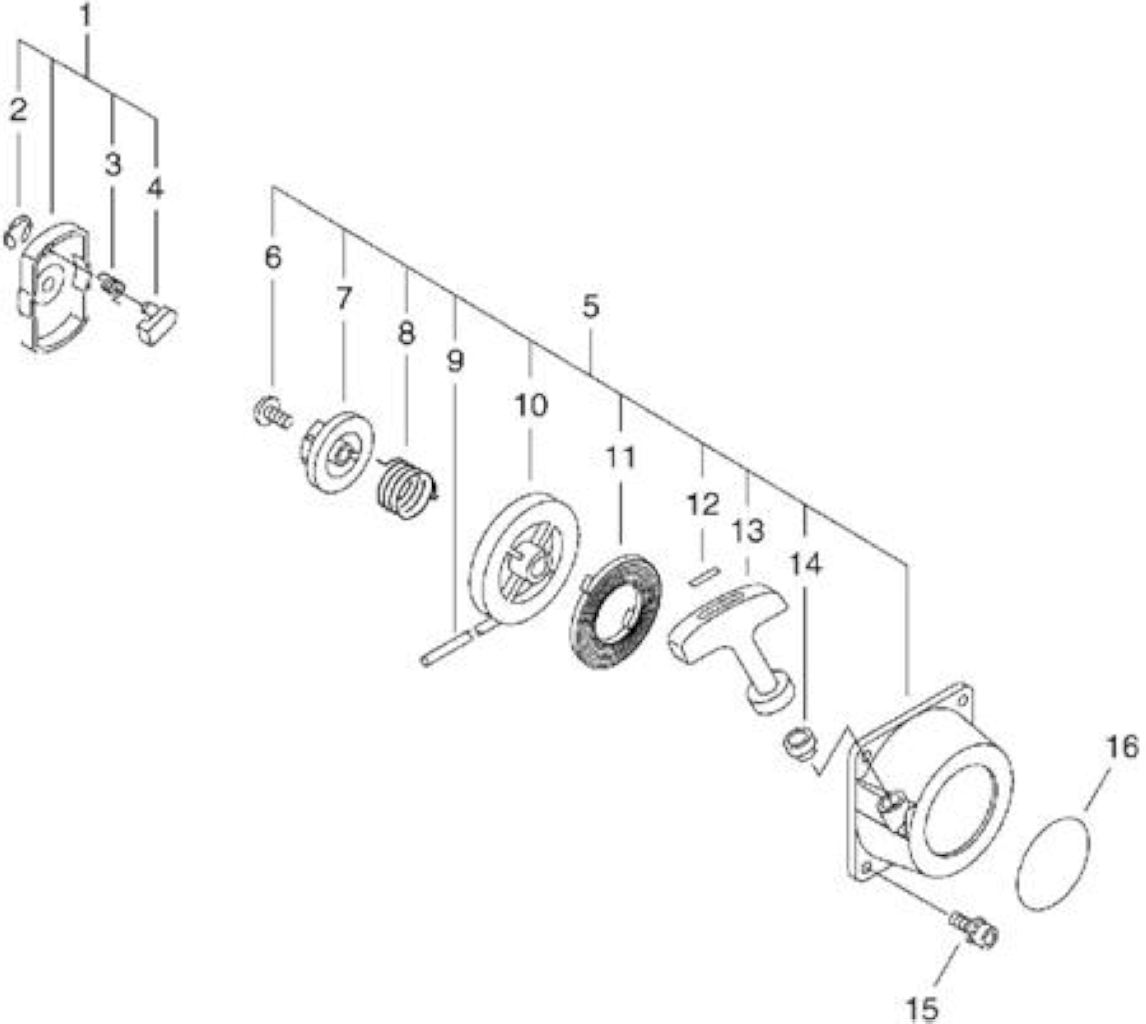

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA052000180

GANCI AVV.TO COMPLETI

1

2

ECRP022002100

*VEDI SKRP022002100 *

2

3

ECRP022006510

*VEDI ECR17723412220 *

2

4

ECRP022006850

GANCIO AVVIAMENTO

2

5

ECRA051000740

*VEDI ECRA051000741 *

1

6

ECR17723661830

*VEDI ECRV253000310 *

1

7

ECRP022008280

VEDI BOLL.TECNICI 2013-531/ 12-511

1

8

ECRP022008270

MOLLA DI RITORNO

1

9

ECRP022008260

ROPE

1

10

ECRP022006830

PULEGGIA *VEDI T.I.2013-531/12-511*

1

11

ECR17722042030

* VEDI ECRP022019680 *

1

12

ECR17724611120

*VEDI ECRP022037670 *

1

13

ECR17722827030

IMPUGNATURA AVVIAMENTO

1

14

ECR17722742030

*VEDI ECRP022045770 *

1

15

ECRV202000090

BOLT,4

2

16

ECRX502000330

ETICHETTA

1

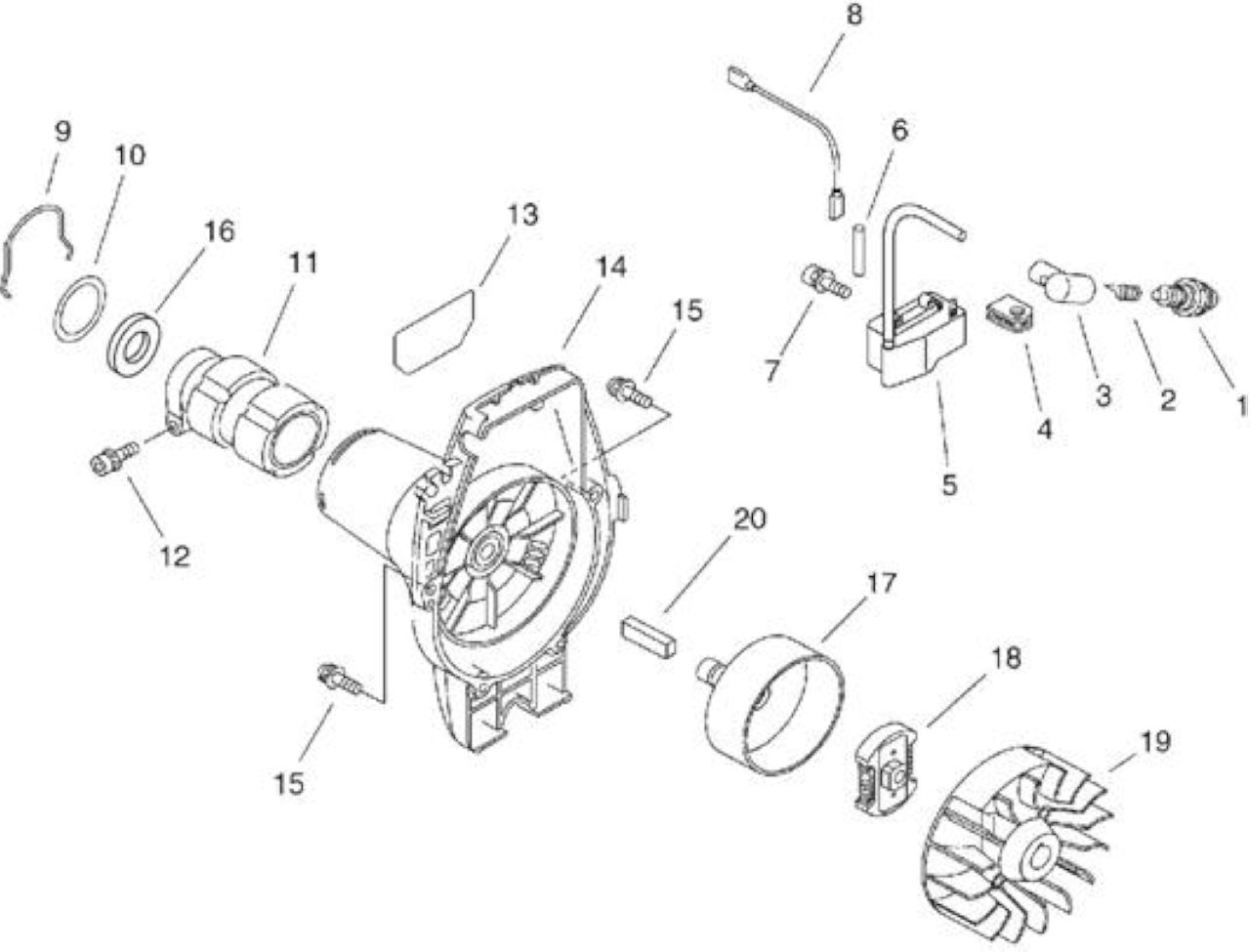

Rif.

Articolo

Descrizione

Q.tà

Nota

2

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1



3

ECR15901203433

CAPPUCCIO CANDELA

1



4

ECR15611240630

GOMMINO

1



5

ECRA411000140

*VEDI ECRA411000141 *

1



6

ECRV475003960

TUBE

1



7

ECR90016204020

BULLONE BRUGOLA 4X20

2



8

ECR16201052830

LEAD, GROUND

1



9

ECR66031655630

CLIP

1



10

ECRV315000030

WASHER,CIRCULAR 30

1



11

ECRA575000110

AMMORTIZZATORE

1



12

ECR9111805028

BOLT

1



13

ECRX547000530

LABEL,ECHO

1



14

ECRA172000320

* VEDI ECRA172002790 *

1



15

ECR9136304016

SCREW

4



16

ECR17531320430

ANELLO IN FELTRO

1



17

ECR17500544331

CAMPANA FRIZIONE

1



18

ECR17500056831

FRIZIONE COMPLETA

*T.I.21-720

1



19

ECRA409000210

VOLANO

*T.I.04-249/T.I.14-541

1



20

ECRV376000990

SPESSORE

1

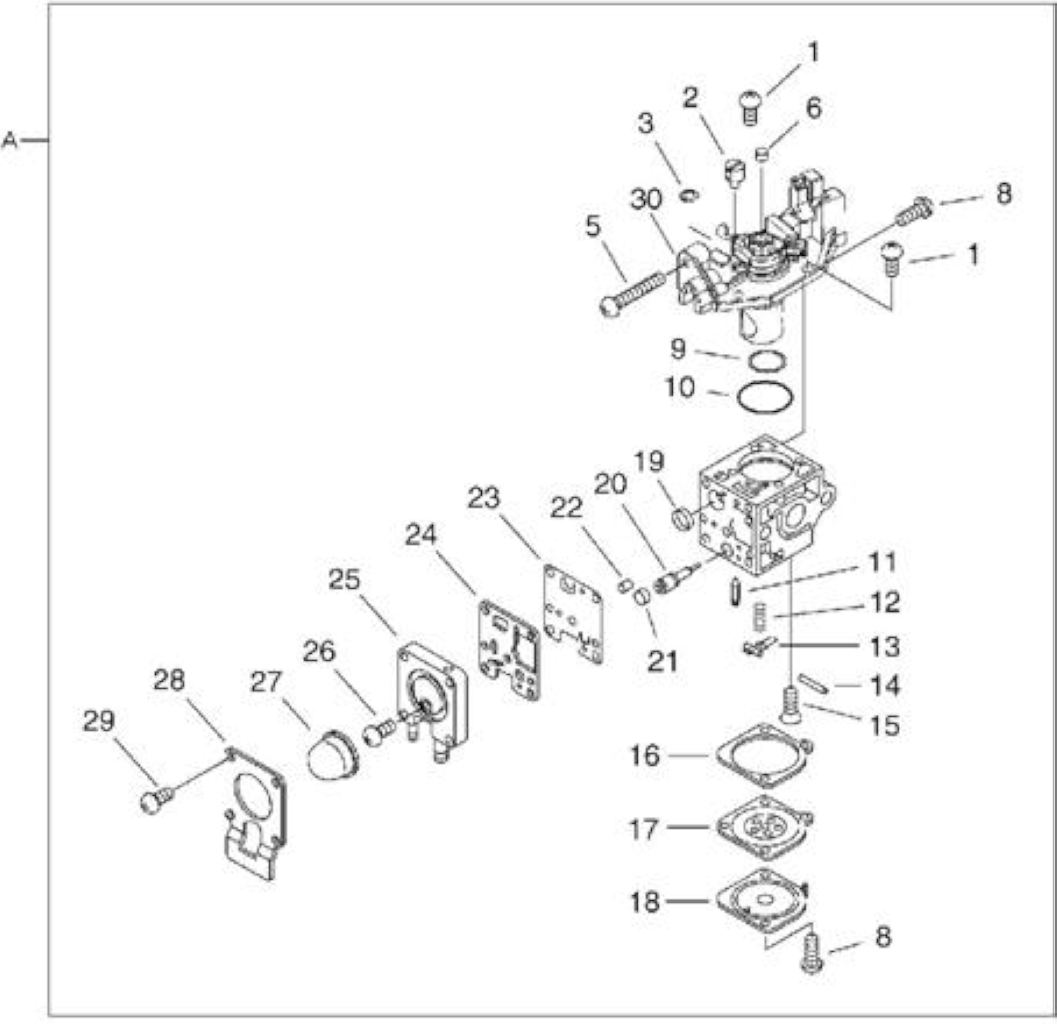

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021001690

*VEDI ECRA021001691 *

*T.I.09-395

1

MATR.37007221 E SUCCESSIVE

1

ECR12534413931

VITE CARBURATORE

3



2

ECRP005001240

*VEDI ECRP005002090 *

1



3

ECRP005000190

E-RING

1



5

ECRP005000100

VITE

1



6

ECRP005001270

TAPPO LIMITATORE (NERO)

1



8

ECR12534452130

VITE

3



9

ECRP005001000

RULLINO

1



10

ECRP005000280

O-RING

1



11

ECR12533708260

SPILLO CARBURATORE

1



12

ECRP005000940

MOLLA

1



13

ECR12532308260

BILANCIERE CARBURATORE

1



14

ECR12533813930

SPINOTTO BILANCIERE

1



15

ECR12533942030

VITE BILANCIERE

1



16

ECRP005000200

GUARNIZIONE

1



17

ECRP005001780

MEMBRANA C/DISCO

1



18

ECR12534252130

COPERCHIO MEMBRANA

1



19

ECRP005000010

ANELLO

1



20

ECRP005001260

VITE REGOLAZIONE

1



21

ECRP005001270

TAPPO LIMITATORE (NERO)

1



22

ECRP005001250

TAPPO

1



23

ECRP005000510

MEMBRANA POMPANTE

1



24

ECRP005000520

GUARNIZIONE POMPANTE

1



25

ECRP005000930

*VEDI ECRP005001890 *

1



26

ECRP005000270

VITE

1



27

ECR12538146730

*VEDI ECR12538108660 *

1



28

ECRP005000250

COPERCHIO

1



29

ECRP005001900

SCREW

4



30

ECRP005002050

VALVOLA ACCELERATORE

1

MATR.37007221 E









SUCCESSIVE











PRECEDENTI


Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021001460

*VEDI ECRA021001461 *

1

MATR.37007220 E

1

ECR12534413931

VITE CARBURATORE

3

PRECEDENTI

2

ECRP005001240

*VEDI ECRP005002090 *

1



3

ECRP005000190

E-RING

1



4

ECRP005001320

VALVOLA ACCELERATORE

1

MATR.37007220 E

5

ECRP005000100

VITE

1

PRECEDENTI

6

ECRP005001270

TAPPO LIMITATORE (NERO)

1



7

ECRC486000000

*VEDI ECRP005002010 *

1

MATR.37007220 E

8

ECR12534452130

VITE

3



9

ECRP005001000

RULLINO

1



10

ECRP005000280

O-RING

1



11

ECR12533708260

SPILLO CARBURATORE

1



12

ECRP005000940

MOLLA

1



13

ECR12532308260

BILANCIERE CARBURATORE

1



14

ECR12533813930

SPINOTTO BILANCIERE

1



15

ECR12533942030

VITE BILANCIERE

1



16

ECRP005000200

GUARNIZIONE

1



17

ECRP005001780

MEMBRANA C/DISCO

1



18

ECR12534252130

COPERCHIO MEMBRANA

1



19

ECRP005000010

ANELLO

1



20

ECRP005001260

VITE REGOLAZIONE

1



21

ECRP005001270

TAPPO LIMITATORE (NERO)

1



22

ECRP005001250

TAPPO

1



23

ECRP005000510

MEMBRANA POMPANTE

1



24

ECRP005000520

GUARNIZIONE POMPANTE

1



25

ECRP005000930

*VEDI ECRP005001890 *

1



26

ECRP005000270

VITE

1



27

ECR12538146730

*VEDI ECR12538108660 *

1



28

ECRP005000250

COPERCHIO

1



29

ECRP005001900

SCREW

4

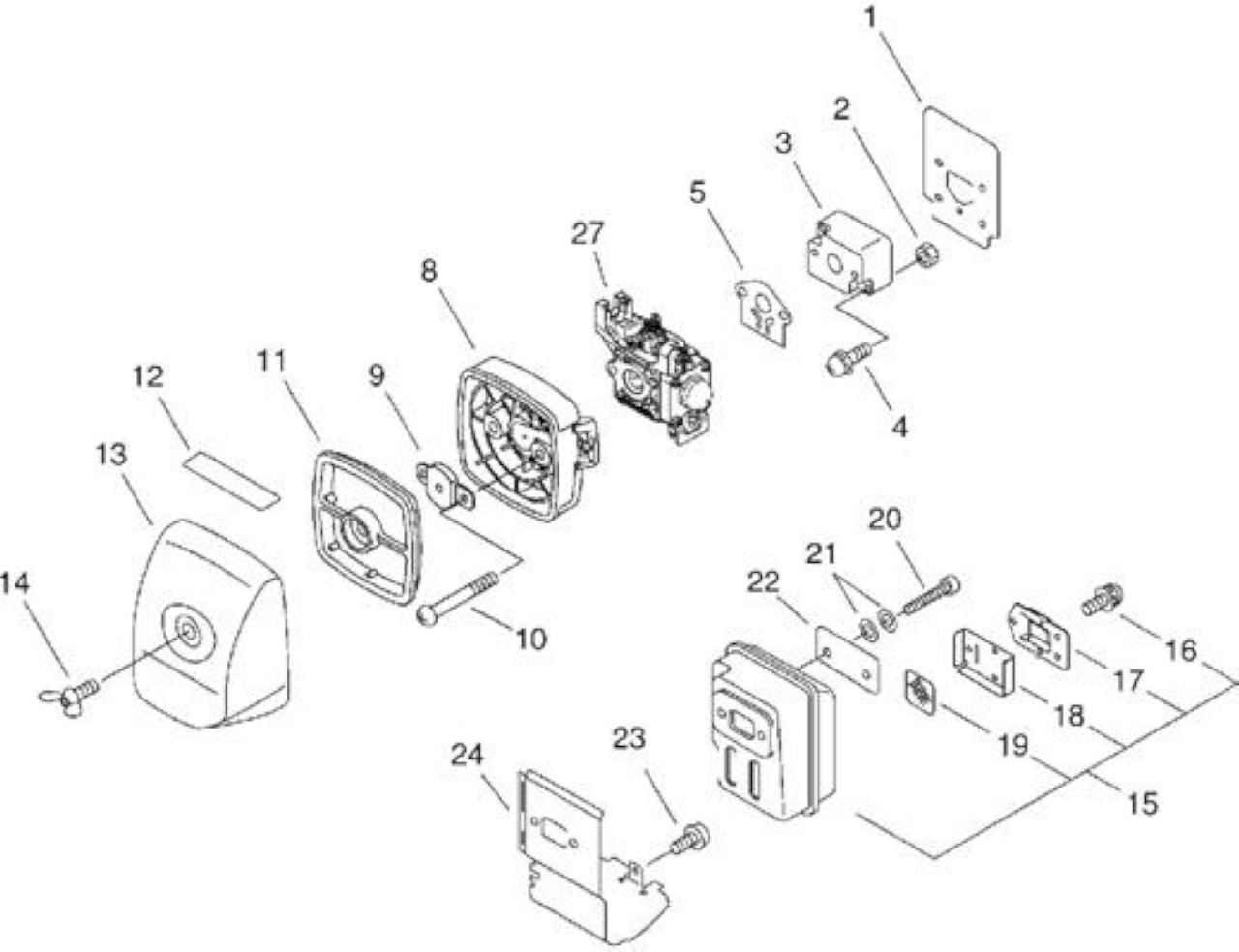

ECRP021008101


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR13001042032

GUARNIZIONE

1



2

ECR90050000005

DADO N05

2



3

ECR13001744331

*VEDI ECRP021015350 *

1



4

ECR90023805022

VITE SR 5X22

2



5

ECR13001013410

GUARNIZIONE ISOLATORE

*T.I.-04-247

1



27

ECRA021001690

*VEDI ECRA021001691 *

*T.I.09-395

1

MATR.37007220 E PRECEDENTI

8

ECRP021004480

*VEDI ECRP021049750 *

*T.I.04-249

1



9

ECR12901152730

PIASTRINA

1



10

ECR90022005065

SCREW 5*65

2



11

ECR13031054130

*VEDI ECRA226001410 *

*T.I.99-710

1



12

ECR89033252730

ETICHETTA

1



13

ECR13031305863

COP. FILTRO ARIA (NERO)

*T.I.99-710

1



14

ECR21041752730

GALLETTO FILTRO ARIA

1



15

ECRP021008100

*VEDI ECRP021037632 *

1

SOSTITUITO DA

16

ECR9136704010

SCREW

5



17

ECRA313000600

GUIDA SCARICO

1



18

ECRV104000360

*VEDI ECRV104000361 *

1



19

ECR14586240630

RETINA MARMITTA

1



20

ECR90010505055

BULLONE BRUGOLA 5X55

2



21

ECRV347000000

WASHER,CONICAL

4



22

ECRV150000371

PIASTRINA

1



23

ECR9112104008

BOLT, FLANGE

1



24

ECRV104000500

GUARNIZIONE MARMITTA

1

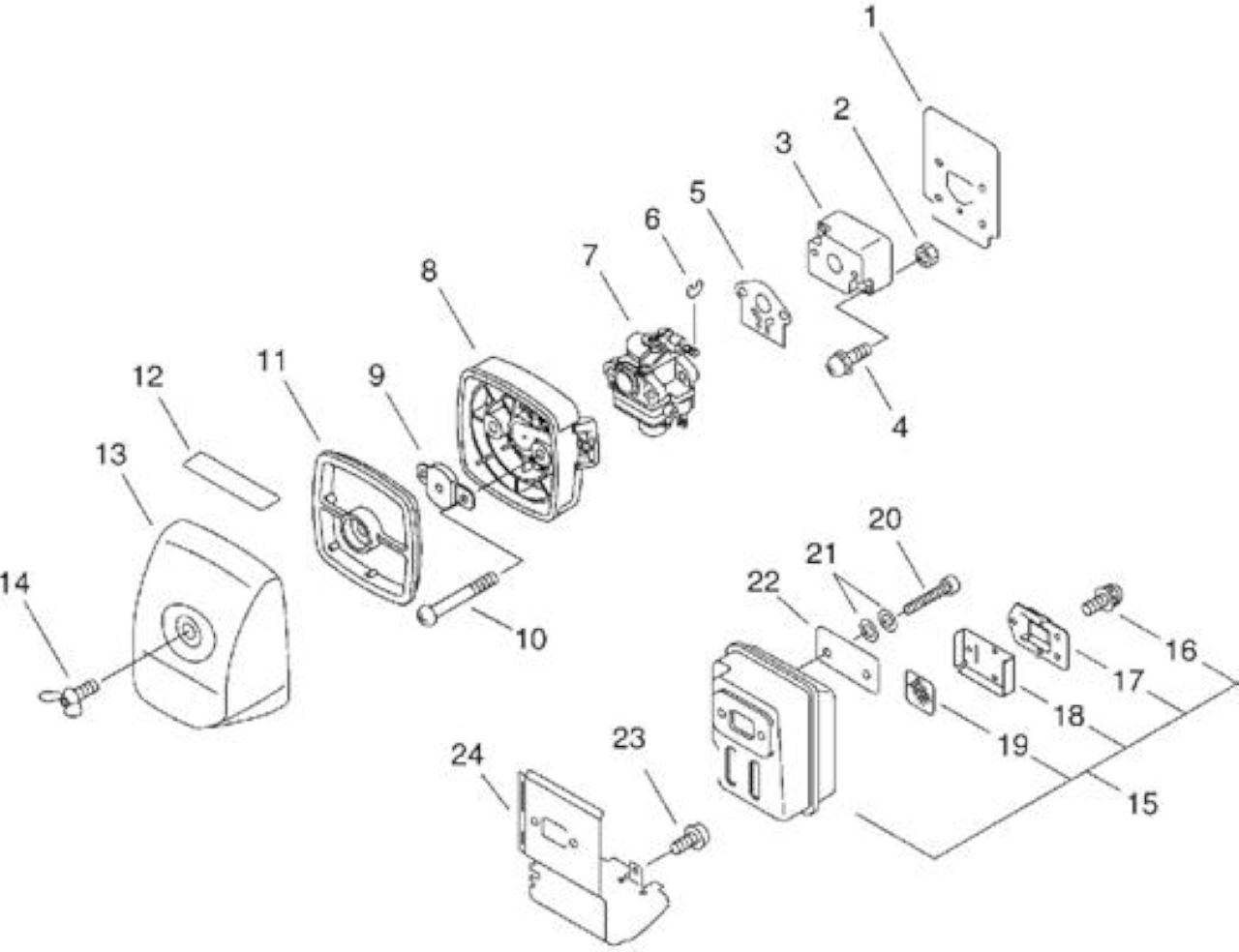

Text Box: 1 ECR13001042032 GUARNIZIONE 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECR90050000005 DADO N05                                     2

4           ECR90023805020 VITE SR 5X20

ECR13001744331

ECR90023805022


3           ECR13001744330   *VEDI ECRP021015350 *           1       SOSTITUITO DA

2       SOSTITUITO DA

PRECEDENTI


7           ECRA021001460    *VEDI ECRA021001461 *           1       MATR.37007220 E

6           ECR10001500120  FERMO SPINOTTO                      1       MATR.37007220 E

8           ECRP021004480    *VEDI ECRP021049750 *

9           ECR12901152730 PIASTRINA                                    1

*T.I.04-249

1       PRECEDENTI

10         ECR90022005065   SCREW 5*65                               2

12         ECR89033252730   ETICHETTA                                  1

15         ECRP021008100    *VEDI ECRP021037632 *           1

14         ECR21041752730   GALLETTO FILTRO ARIA            1

17         ECRA313000600    GUIDA SCARICO                         1

16         ECR9136704010    SCREW                                         5

19         ECR14586240630 RETINA MARMITTA                       1

18         ECRV104000360    *VEDI ECRV104000361 *           1

21         ECRV347000000    WASHER,CONICAL                      4

20         ECR90010505055   BULLONE BRUGOLA 5X55         2

23         ECR9112104008    BOLT, FLANGE                             1

22         ECRV150000371    PIASTRINA                                   1

24         ECRV104000500    GUARNIZIONE MARMITTA         1

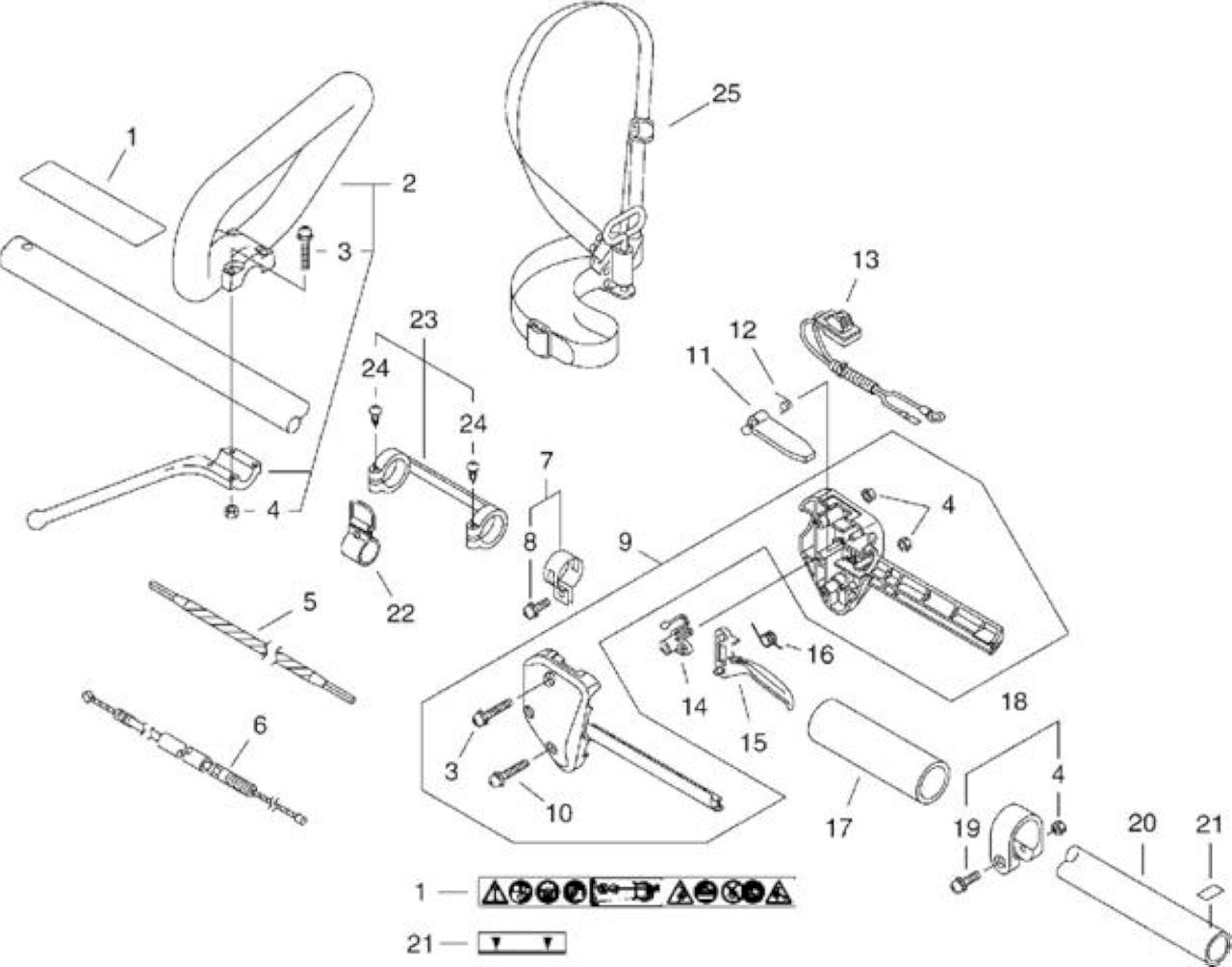

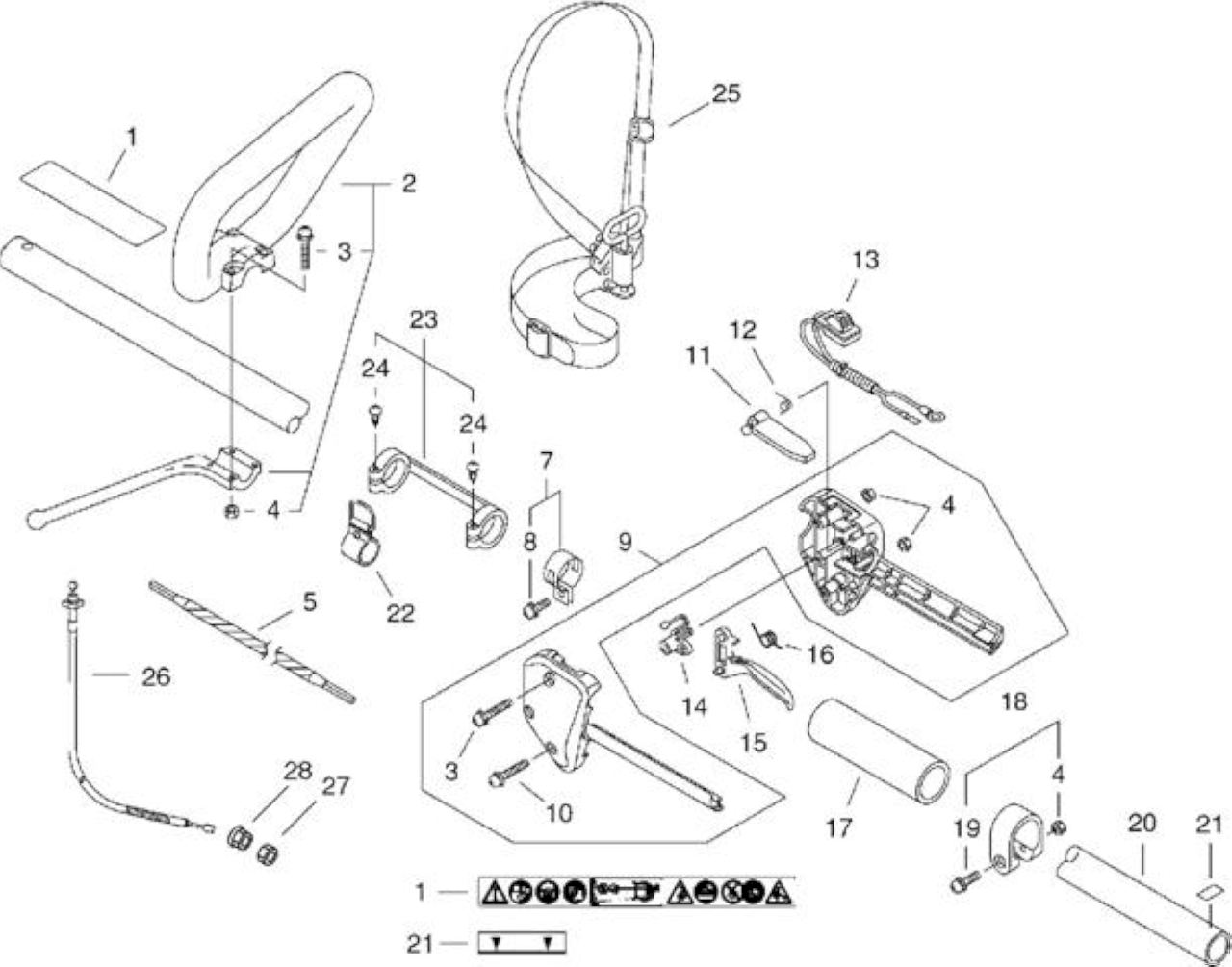

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR89061743130

ETICHETTA

1



2

ECR35120154130

IMPUGNATURA SX

1



3

ECR90024205035

VITE SR 5X35

4



4

ECR90050000005

DADO N05

4



5

ECR61001344730

FLESSIBILE LUNGO 152CM

1



7

ECR30120029430

FERMO IMPUGNATURA 26MM

1



8

ECR90024205014

VITE SR 5X14

1



9

ECR17800352130

SET IMPUGNATURA DX

1



3

ECR90024205035

VITE SR 5X35

1



4

ECR90050000005

DADO N05

2



10

ECR90024205025

VITE SR 5X25

1



11

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



12

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



13

ECRA440000831

*VEDI ECRA440000833 *

1



14

ECR17801252630

FERMO ACCELERATORE

*T.I.03-128

1



15

ECR17801052130

GRILLETTO ACCELERATORE

*T.I.03-128

1



16

ECR17804342230

MOLLA DI RITORNO

1



17

ECRC403000140

GOMMA IMPUGNATURA

1



18

ECR61027252130

*VEDI ECRP021014550 *

1



4

ECR90050000005

DADO N05

1



19

ECR90024205028

VITE SR 5X28

1



20

ECR61020644730

*VEDI ECR61060944730 *

1



21

ECR89015204930

ETICHETTA

1



22

ECR30120046830

*VEDI ECRC063000040 *

1



23

ECR61028154130

DISTANZIATORE

1



24

ECR90025304025

SCREW 4*25

2



25

ECR30100146731

*VEDI ECR30100055230 *

1



26

ECRV430002290

CAVO ACCELERATORE

*T.I.09-395

1

MATR.37007221 E SUCCESSIVE

27

ECR90050200006

DADO 3N06

1

MATR.37007221 E

28

ECR90051800006

NUT, FLANGE

1

SUCCESSIVE MATR.37007221 E

SUCCESSIVE







Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR89061743130

ETICHETTA

1



2

ECR35120154130

IMPUGNATURA SX

1



3

ECR90024205035

VITE SR 5X35

4



4

ECR90050000005

DADO N05

4



5

ECR61001344730

FLESSIBILE LUNGO 152CM

1



6

ECRV430001880

CAVO ACCELERATORE

*T.I.09-395

1

MATR.37007220 E PRECEDENTI

7

ECR30120029430

FERMO IMPUGNATURA 26MM

1



8

ECR90024205014

VITE SR 5X14

1



9

ECR17800352130

SET IMPUGNATURA DX

1



3

ECR90024205035

VITE SR 5X35

1



4

ECR90050000005

DADO N05

2



10

ECR90024205025

VITE SR 5X25

1



11

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



12

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



13

ECRA440000831

*VEDI ECRA440000833 *

1



14

ECR17801252630

FERMO ACCELERATORE

*T.I.03-128

1



15

ECR17801052130

GRILLETTO ACCELERATORE

*T.I.03-128

1



16

ECR17804342230

MOLLA DI RITORNO

1



17

ECRC403000140

GOMMA IMPUGNATURA

1



18

ECR61027252130

*VEDI ECRP021014550 *

1



4

ECR90050000005

DADO N05

1



19

ECR90024205028

VITE SR 5X28

1



20

ECR61020644730

*VEDI ECR61060944730 *

1



21

ECR89015204930

ETICHETTA

1



22

ECR30120046830

*VEDI ECRC063000040 *

1



23

ECR61028154130

DISTANZIATORE

1



24

ECR90025304025

SCREW 4*25

2



25

ECR30100146731

*VEDI ECR30100055230 *

1

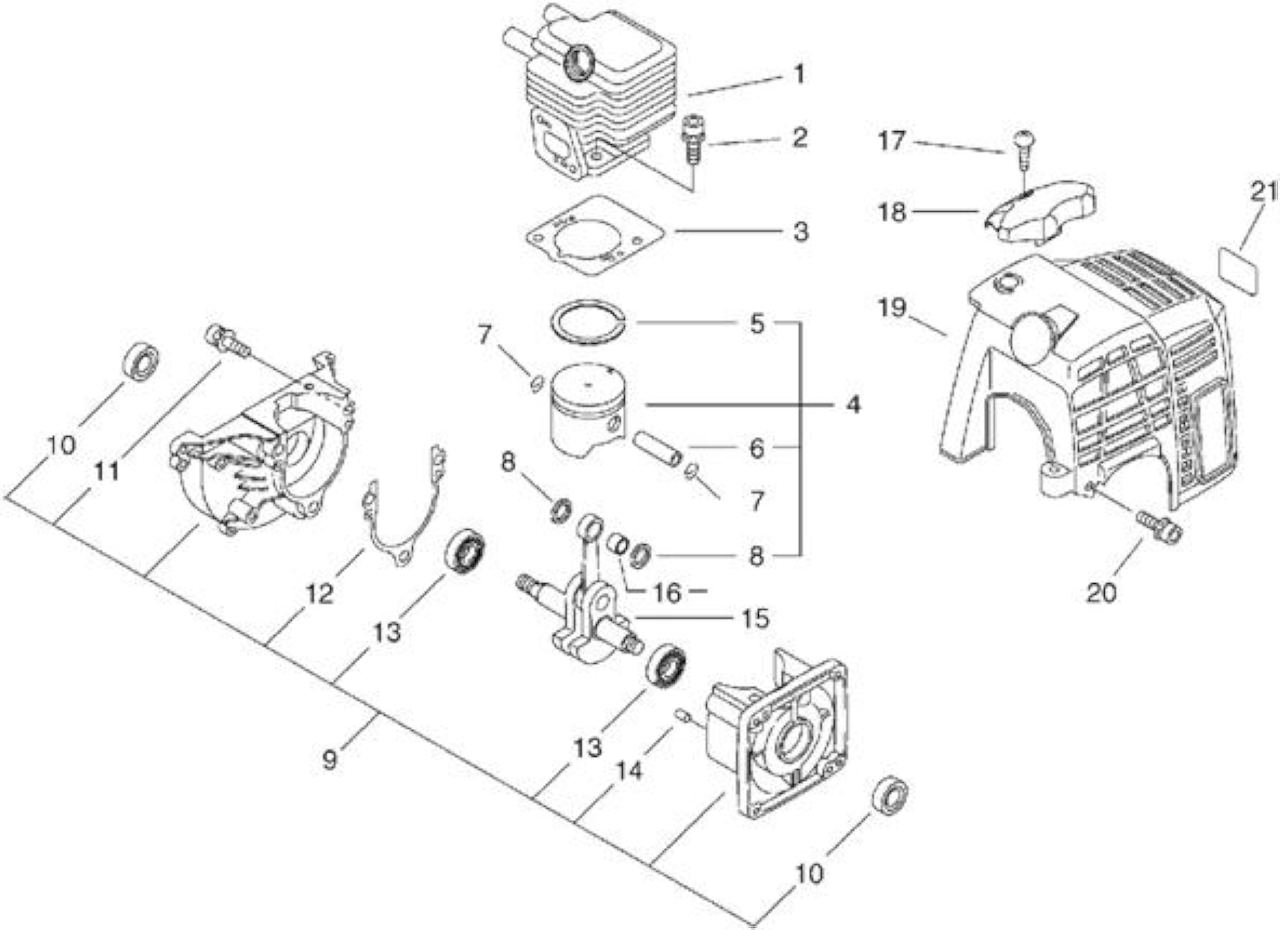

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA130000540

CILINDRO                 *T.I.04-249

1



2

ECR90016205022

BULLONE BRUGOLA 5X22

2



3

ECRV100000160

GUARNIZIONE CILINDRO

*T.I.04-249

1



4

ECRP021007712

KIT PISTONE

*T.I.04-249

1



5

ECRA101000090

FASCE ELASTICHE

*T.I.04-247

1



6

ECR10001311520

SPINOTTO PISTONE

1



7

ECR10001504630

FERMO SPINOTTO

2



8

ECR10001411520

DISTANZIALE SPINOTTO

2



9

ECR10020452132

*VEDI ECR10020452133 *

1



10

ECR10021242031

PARAOLIO

2



11

ECR90016205028

BULLONE BRUGOLA 5X28

3



12

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



13

ECR9403536201

CUSCINETTO BB6201/C3

2



14

ECR10021503930

*VEDI ECR90033040080 *

2



15

ECRA011000101

*VEDI ECRA011001410 *

1



16

ECRV553000010

CUSCINETTO DI BIELLA

1



17

ECR90025305020

VITE SR 5X20

1



18

ECRA162000130

PROTEZIONE COPRICILINDRO

1



19

ECRA160000890

PROTEZIONE CILINDRO

1



20

ECRV202000090

BOLT,4

2



21

ECRX505002310

ETICHETTA

1

















Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRC550000100

*VEDI ECRC550000102 *

1

2

ECR90056500005

DADO N.5

1

3

ECR90024205018

VITE SR 5X18

1

4

ECRP021002620

*VEDI ECRP021002622 *

1

5

ECRC550000080

*VEDI ECRC550000082 *

1

6

ECRC554000000

*VEDI ECRC554000001 *

1

7

ECR90025205012

VITE SR 5X12

1

8

ECR69901356830

*VEDI ECRC552000200 *

1

9

ECR9111805025

BULLONE

4




























Rif.

Articolo

Descrizione

Q.tà

Nota

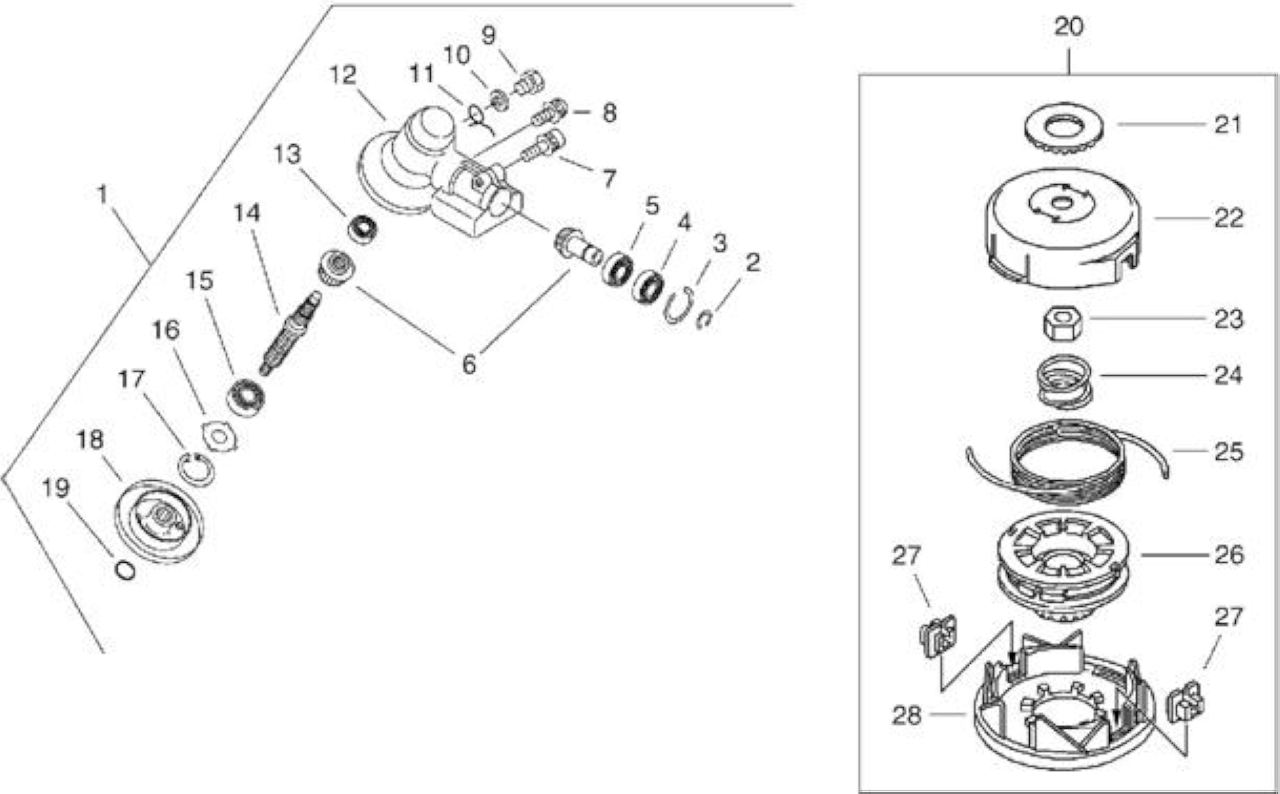

1

ECRP021013130

*VEDI ECRP021013132 *

1



2

ECR90070600010

FERMO WR10

1



3

ECR90070200022

FERMO CR22

1



4

ECR90085806900

CUSCINETTO BB6900Z

1



5

ECR90085506900

CUSCINETTO BB6900

1



6

ECR61030042330

COPPIA CONICA

1



7

ECR9111806025

BOLT

1



8

ECR90024205010

VITE SR 5X10

1



9

ECR61043450031

TAPPO TESTINA

1



10

ECR90060350008

RONDELLA

1



11

ECR61047352131

*VEDI ECRV452001310 *

1



12

ECR61041052131

CORPO TESTINA *FUORI PRODUZIONE*

1



13

ECR90081000626

CUSCINETTO BB 626

1



14

ECR61031056830

*VEDI ECR61031056831 *

1



15

ECR90081206201

CUSCINETTO BB6201

1



16

ECR61044456830

RONDELLA COPPIA CONICA

1



17

ECR90070200032

FERMO CR32

1



18

ECR61031352932

*VEDI ECRP050010710 *

1



19

ECR90072000012

ANELLO GOMMA P-12

1



21

ECRV332000000

RONDELLA CIRCOLARE

1



22

ECRP022003310

COPERCHIO SUPERIORE

1



23

ECRP022001220

DADO

1



24

ECRP022001250

*VEDI ECRP022035570 *

1



26

ECRP022001260

BOBINA PORTA FILO

1



27

ECRP022000710

BOCCOLA FILO NYLON

2



28

ECRP022003330

COPERCHIO INFERIORE

1





























Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA356000030

*VEDI ECRA356000031 *

1

2

ECRV471001200

*VEDI ECRV471001201 *

1

3

ECRV471001190

*VEDI ECRV471001191 *

1

4

ECR13201256030

TUBO MISCELA

1

5

ECR13211546730

GOMMINO CARBURANTE

1

6

ECR13201309820

*VEDI ECRV490001240 *

1

7

ECR13120507320

*VEDI ECR13120507321 *

1

8

ECRP021012210

*VEDI ECRP021012211 *

1

9

ECR13101655830

*VEDI ECRV107000190 *

1

10

ECRA365000060

MISCELATORE

1

11

ECRA350000480

SERBATOIO MISCELA

1

12

ECR90060300005

RONDELLA PIANA M5

2

13

ECR9111805020

BULLONE

2
