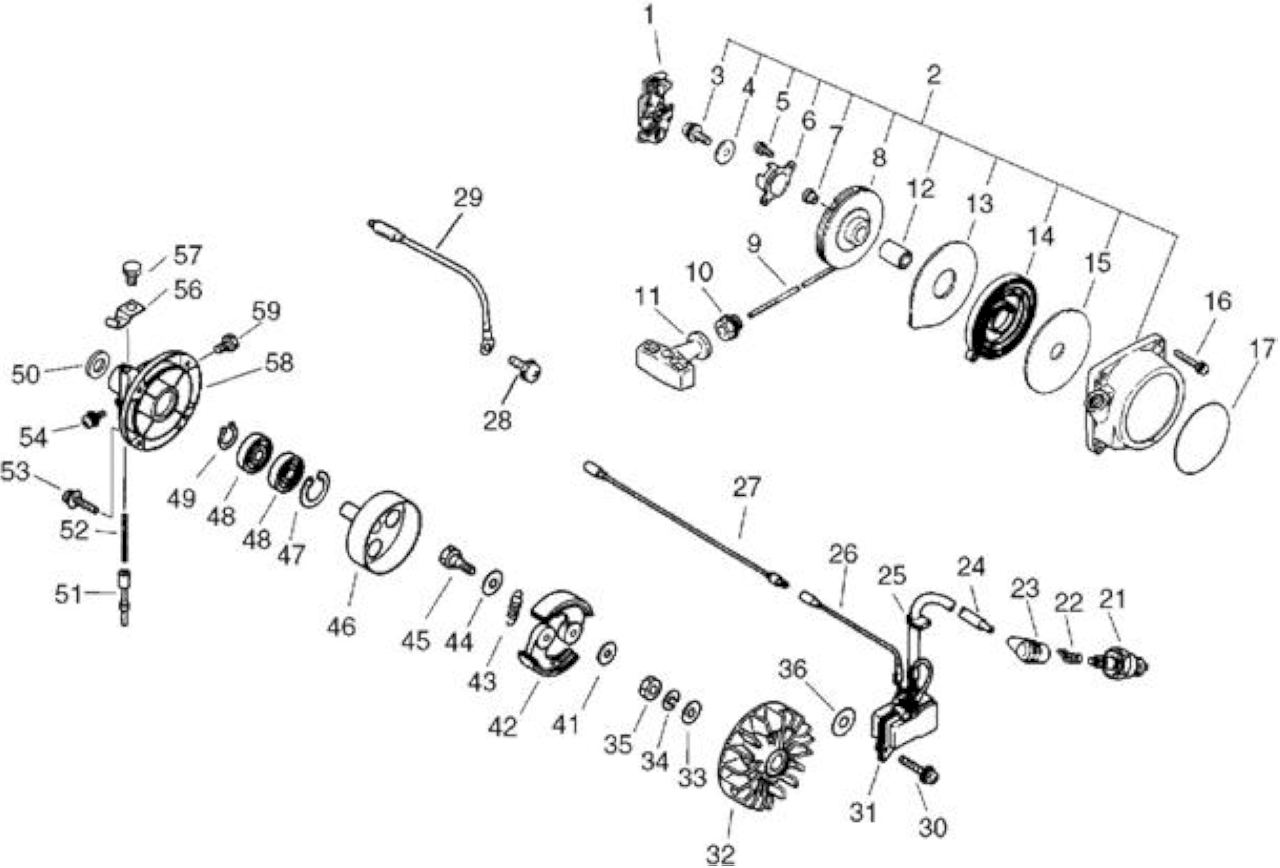

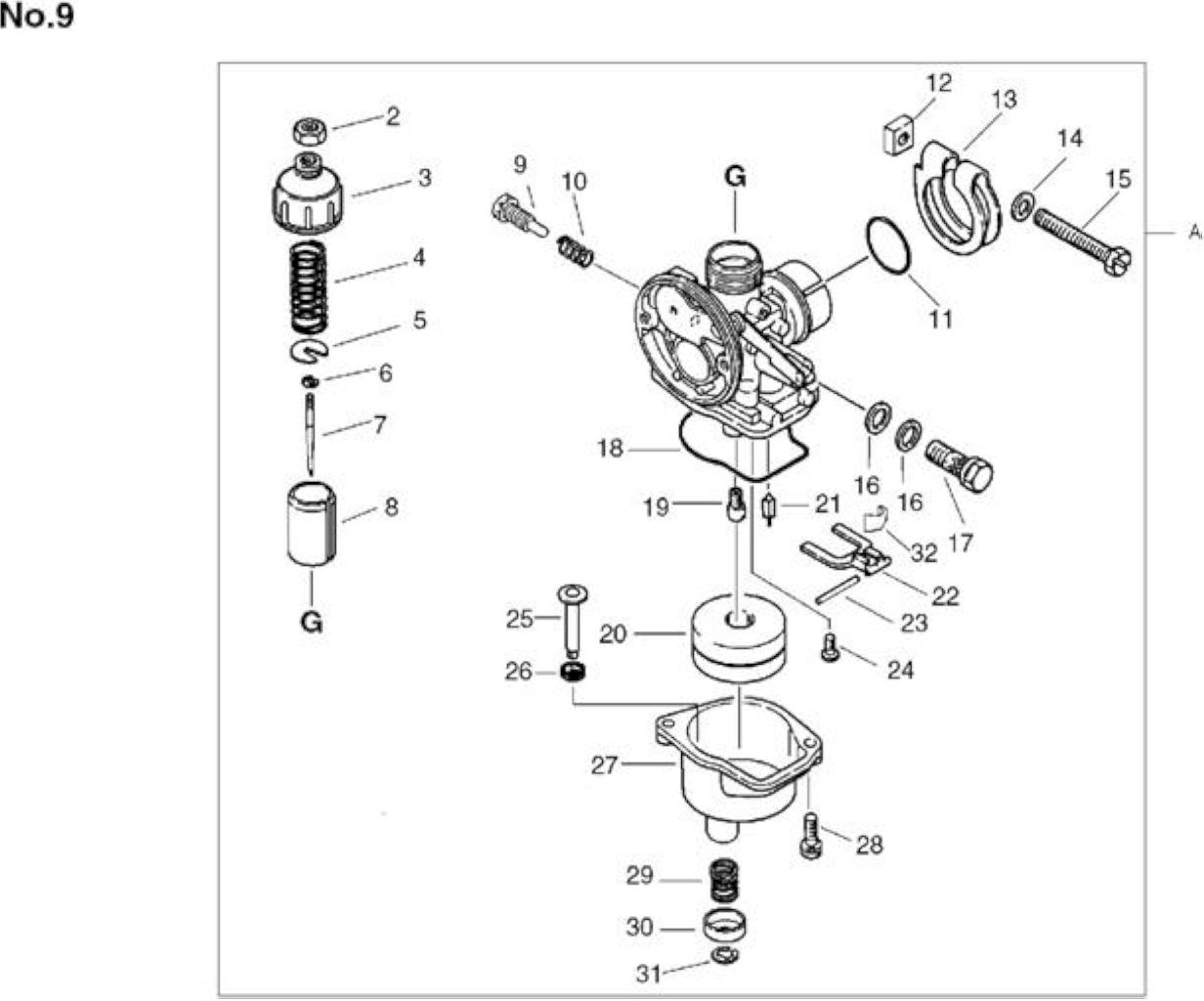

Avviamento, Volano, Frizione Carburatore

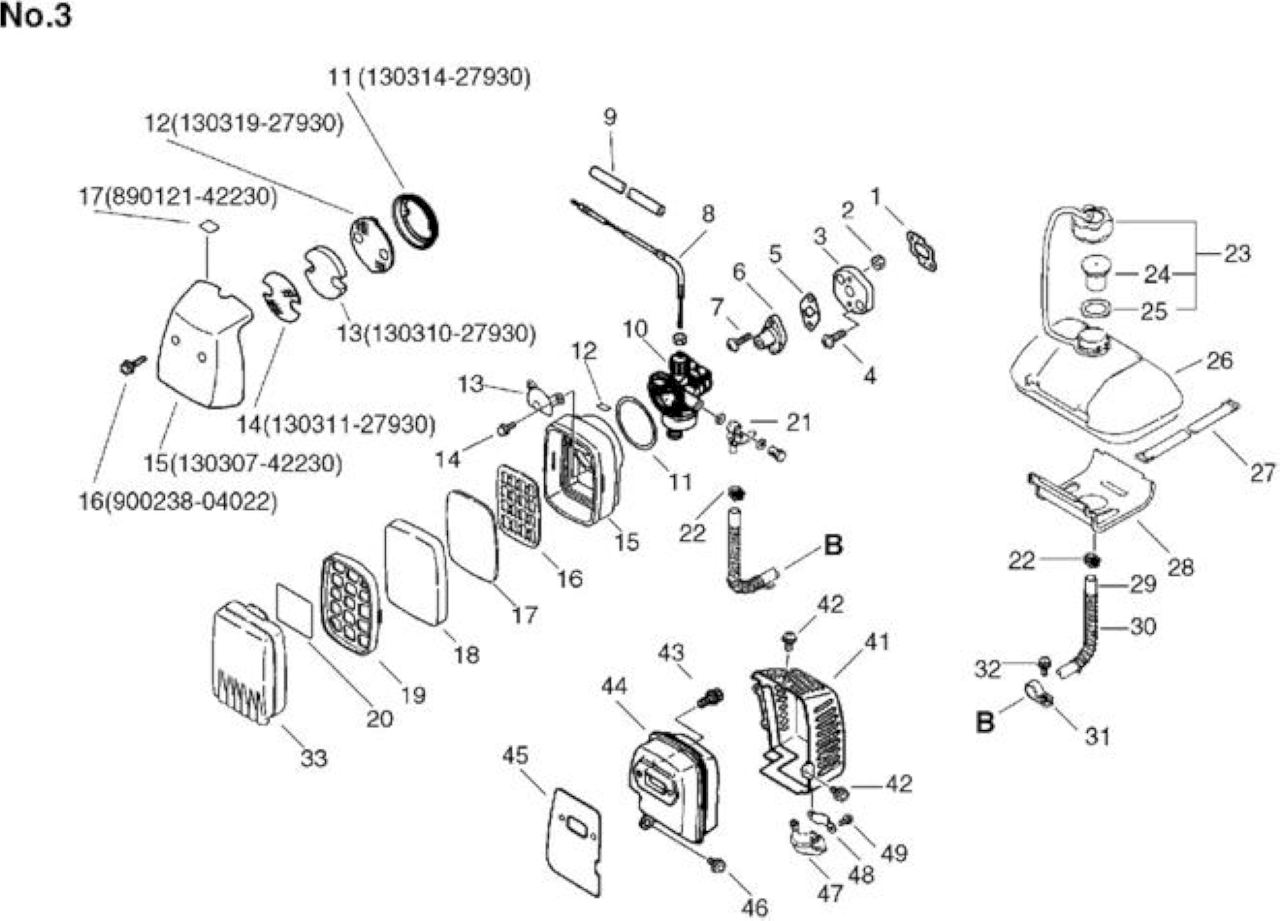

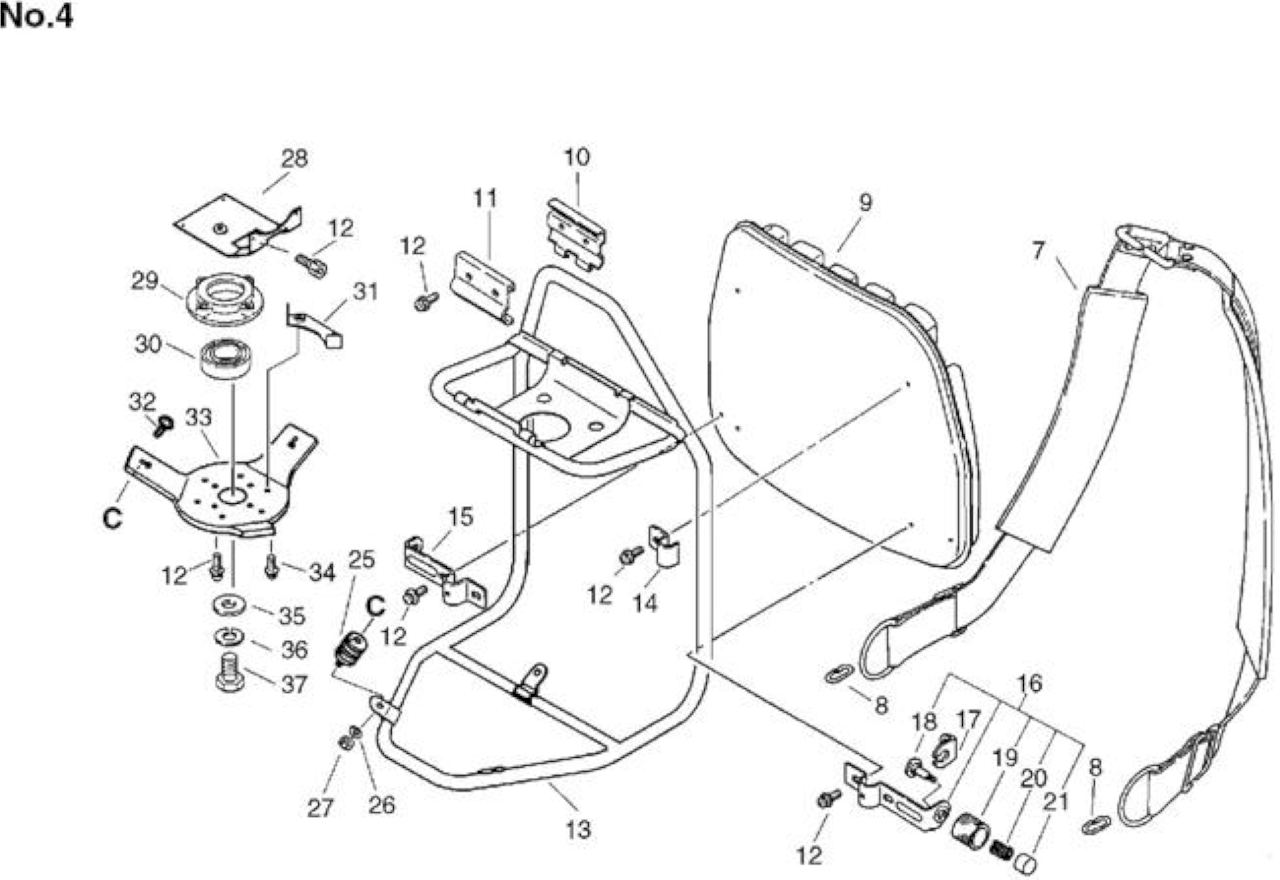

Filtro aria, Marmitta, Serbatoio miscela Imbragatura

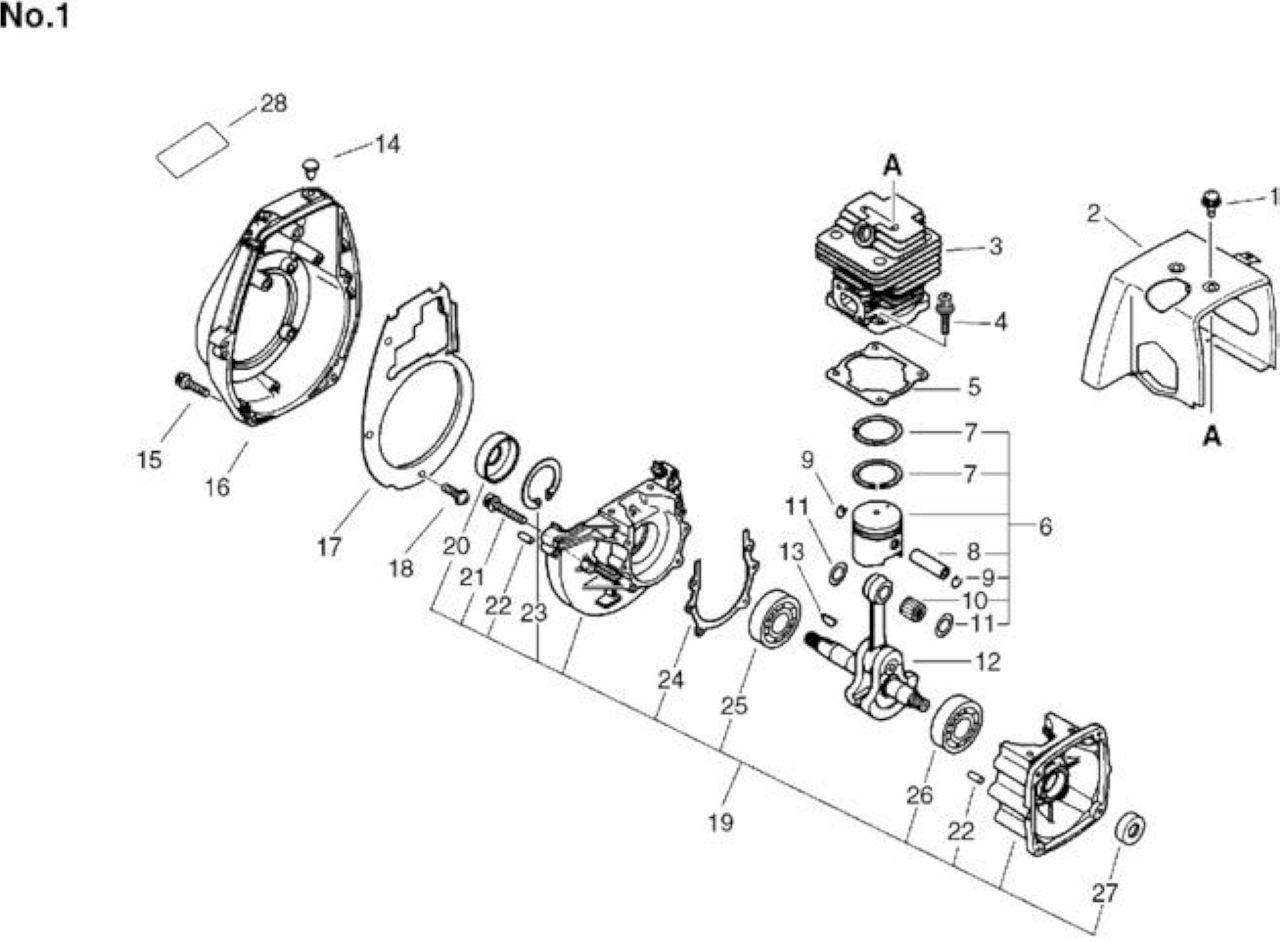

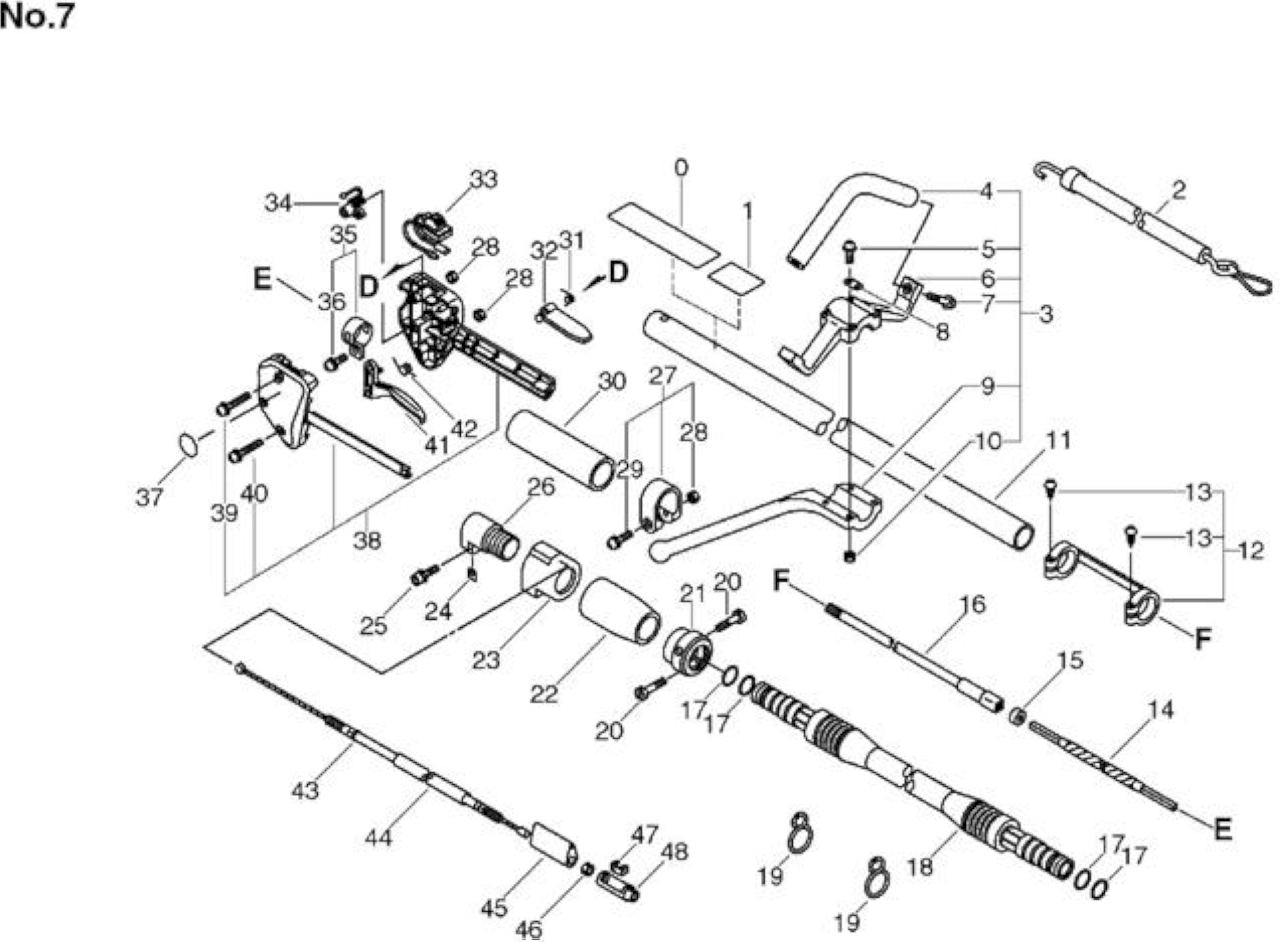

Impugnatura Motore

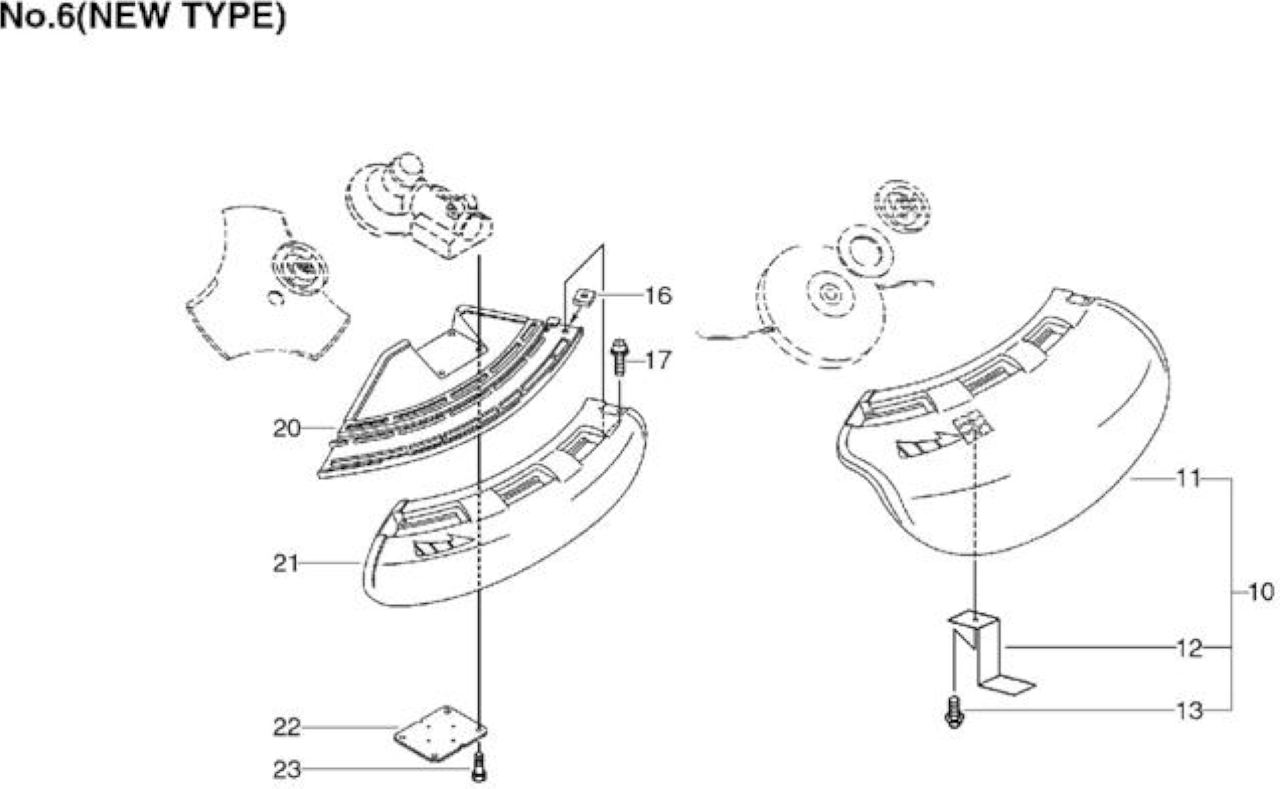

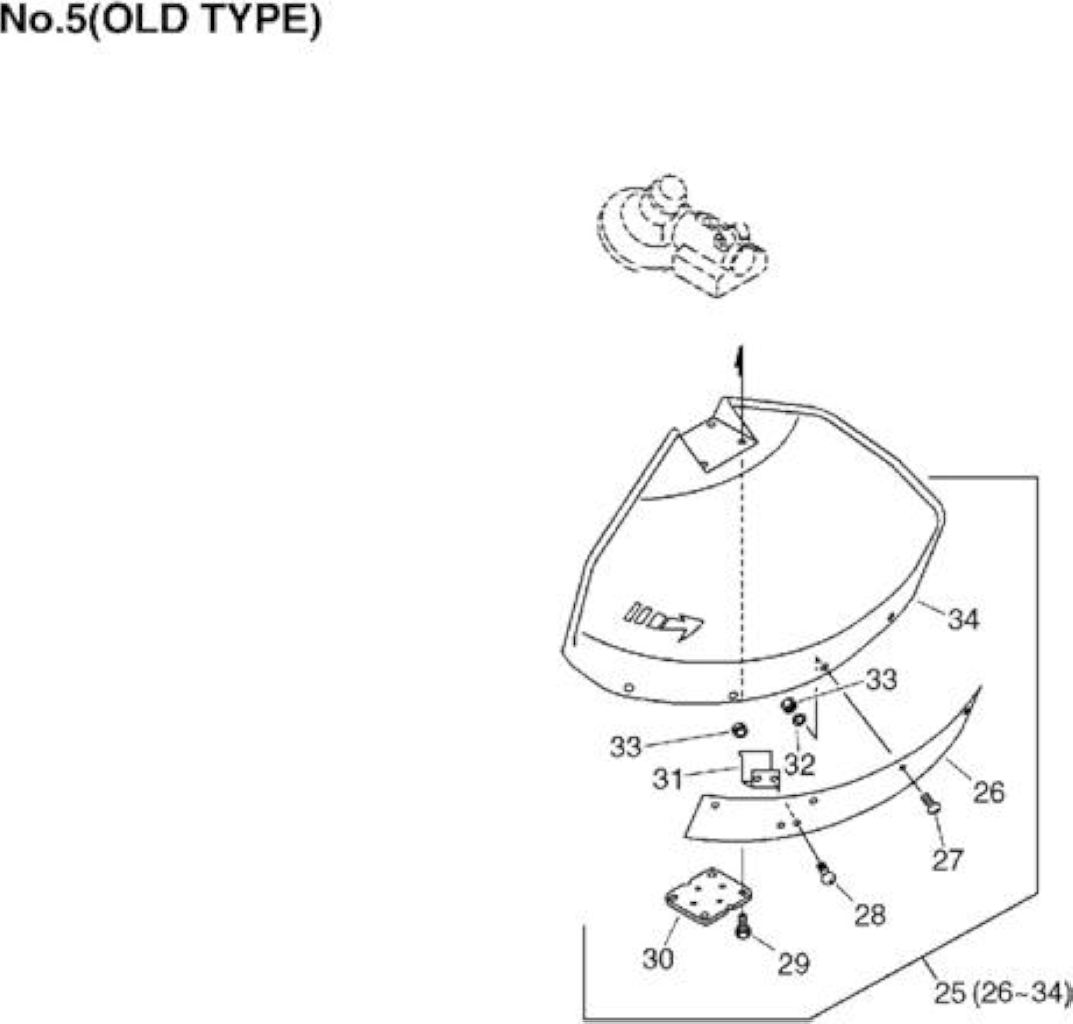

Protezione gambe (matricola 009526 e precedenti) Protezione gambe (matricola 009527 e successive) Scatola ingranaggi











ECR15660112920 E ECR90060000006


ECR9404206001


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR17730540530

GANCI AVVIAMENTO

1



2

ECR17720042230

AVVIAMENTO COMPLETO

1



3

ECR90023805014

VITE SR 5X14

1



4

ECR17721402830

RONDELLA

1



5

ECR90024104008

VITE SR 4X08

2



6

ECR17724304130

BUSSOLA GANCI AVVIAMENTO

1



7

ECR17724603930

FERMO FUNE AVVIAMENTO

1



8

ECR17721504130

AVVOLGIFUNE

1



9

ECR17722627430

ROPE, STARTER

1



10

ECR17722705020

GUIDA FUNE

1



11

ECR17722819830

IMPUGNATURA AVVIAMENTO

1



12

ECR17721612330

BOCCOLA

1



13

ECR17724206721

PIASTRA BACHELITE

1



14

ECR17722003930

MOLLA AVVIAMENTO

1



15

ECR17722106720

PIASTRA BACHELITE

1



16

ECR90016204020

BULLONE BRUGOLA 4X20

4



17

ECR89011849330

ETICHETTA *FUORI PRODUZIONE*

1



22

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1



23

ECR15901203433

CAPPUCCIO CANDELA

1



24

ECR17812746630

TUBE

1



25

ECR15611228230

*VEDI ECR15611240630 *

1



26

ECR16202142230

FILO DI MASSA

1



27

ECR16201442230

FILO DI MASSA

1



28

ECR90023805010

VITE SR 5X10

1



29

ECR16201027230

FILO DI MASSA

1



30

ECR90023805020

VITE SR 5X20

2



31

ECR15660112920

*VEDI ECR15662642230 *

1



31

ECR15662642230

BOBINA

1

SOSTITUITO CON

32

ECR15680142230

VOLANO

1



33

ECR90060000010

RONDELLA PIANA M10

1



34

ECR90060500010

RONDELLA APERTA M10

1



35

ECR90050300010

NUT 10 (3N *1.25)

1



36

ECR90060000006

RONDELLA PIANA M6

2



41

ECR17504903920

RONDELLA FRIZIONE

*T.I.09-423

2



42

ECR17500942231

MASSA FRIZIONE

2



43

ECR17501842230

MOLLA FRIZIONE

1



44

ECR17504803920

RONDELLA FRIZIONE

*T.I.09-423

2



45

ECR17504606230

BULLONE FRIZIONE

2



46

ECR17500542230

CAMPANA FRIZIONE

1



47

ECR90070200028

FERMO CR28

1



48

ECR9404206001

CUSCINETTO BB6001

2



48

ECR90080206001

*VEDI ECR9404206001 *

2

SOSTITUITO CON

49

ECR90070100012

FERMO CS12

1



50

ECR17531320430

ANELLO IN FELTRO

1





Rif.

Articolo

Descrizione

Q.tà Nota

51

ECR61025207130

SPINOTTO

1

52

ECR61025107130

MOLLA

1

53

ECR90023805016

VITE SR 5X16

4

54

ECR90023804008

VITE SR 4X08

1

56

ECR17811151630

GUIDA CAVO

1

57

ECR61025007130

BULLONE

1

58

ECR61022342230

FLANGIA

1

59

ECR90010006008

BULLONE 6X08

1





Rif.

Articolo

Descrizione



Q.tà

Nota

A

ECR12000042231

CARBURATORE PRODUZIONE*

*FUORI

1



2

ECR12011104730

DADO CARBURATORE

1

3

ECR12011310211

COPERCHIO SUPERIORE

1

4

ECR12011401820

MOLLA ACCELERATORE

1

5

ECR12011508020

FERMO MOLLA CARBURATORE

1

6

ECR12011610211

FERMO

1

7

ECR12010345530

SPILLO GETTO C/FERMO

1

8

ECR12011827430

VALVOLA ACCELERATORE

1

9

ECR12015904731

VITE REGOLAZIONE MINIMO

1

10

ECR12016001321

MOLLA REGOLAZIONE MINIMO

1

11

ECR12014905730

ANELLO GOMMA

1

12

ECR12015110210

DADO QUADRO

1

13

ECR12014610210

FERMO CARBURATORE

1

14

ECR90060000005

RONDELLA PIANA M5

1

15

ECR12014708020

BULLONE

1

16

ECR12013010210

GUARNIZIONE

2

17

ECR12013100120

BULLONE

1

18

ECR12012310210

GUARNIZIONE CARTER GALL.

1

19

ECR12012205730

GETTO PRINCIPALE 62

1

20

ECR12013305730

GALLEGGIANTE

1

21

ECR12012027431

SPILLO

1

22

ECR12012127430

BILANCIERE                      -FP-

1

23

ECR12013210211

SPINOTTO, GALLEGGIANTE

1

24

ECR90022004006

VITE SR 4X06

1

25

ECR12017703311

ALBERINO RINVIO

1

26

ECR12017803311

ANELLO GOMMA

1

27

ECR12012403311

CARTER GALLEGGIANTE

1

28

ECR90024204012

VITE SR 4X12

2

29

ECR12017928930

MOLLA

1

30

ECR12018003311

COLLARINO

1

31

ECR12018103312

FERMO

1

32

ECR12018222430

FERMO CARBURATORE

1



SUCCESSIVE


SUCCESSIVE


SUCCESSIVE


SUCCESSIVE


SUCCESSIVE


PRECEDENTI


SUCCESSIVE


SUCCESSIVE


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR13001642231

GUARNIZIONE

ISOL-CARBURATORE

1



2

ECR90050000005

DADO N05

2



3

ECR13001742230

*VEDI ECRA200001080 *

1



4

ECR90023805014

VITE SR 5X14

2



5

ECR13001022430

GUARNIZIONE

ISOL-CARBURATORE

1



6

ECR13051022431

TUBETTO ASPIRAZIONE

1



7

ECR90023805018

VITE SR 5X18

2



8

ECR17800442230

CAVO ACCELERATORE DIRITTO

1



Text Box: 9 ECR17812704930 TUBETTO COPRI FILO ACC.TORE 1



10

ECR12000042231

CARBURATORE PRODUZIONE*

*FUORI

1

11

ECR13031427930

CORPO FILTRO ARIA

1

MATRICOLA 004160 E

11

ECR13032005810

ANELLO CARBURATORE

1

PRECEDENTI MATRICOLA 004161 E

12

ECR13031927930

GRIGLIA FILTRO ARIA

1

MATRICOLA 004160 E

12

ECR89012121430

ETICHETTA

1

PRECEDENTI MATRICOLA 004161 E

13

ECR13031027930

FILTRO ARIA

1

MATRICOLA 004160 E

13

ECR12901105110

PIASTRA                  *T.I.04-250

1

PRECEDENTI MATRICOLA 004161 E

SUCCESSIVE

14

ECR13031127930

RETINA FILTRO ARIA

1

MATRICOLA 004160 E

14

ECR90024204012

VITE SR 4X12

2

PRECEDENTI MATRICOLA 004161 E

15

ECR13030742230

CORPO FILTRO ARIA

1

MATRICOLA 004160 E

15

ECR13030710321

CORPO FILTRO ARIA

1

PRECEDENTI MATRICOLA 004161 E

16

ECR90023804022

VITE SR 4X22

2

MATRICOLA 004160 E

16

ECR13031903710

GRIGLIA FILTRO ARIA

1

PRECEDENTI MATRICOLA 004161 E

17

ECR13031703710

FILTRO ARIA

1

MATRICOLA 004161 E

17

ECR89012142230

ETICHETTA

1

SUCCESSIVE MATRICOLA 004160 E

18

ECR13031002910

FILTRO ARIA

1

MATRICOLA 004161 E

19

ECR13031103710

RETINA FILTRO ARIA

1

SUCCESSIVE MATRICOLA 004161 E

20

ECR89018703710

ETICHETTA

1

MATRICOLA 004161 E

21

ECR13220000512

RUBINETTO MISCELA COMPL.

1

SUCCESSIVE

22

ECR13201300360

FASCETTA

2



23

ECR13160042230

VEDI * ECRP100006540*

1



24

ECR13100321230

SFIATO TAPPO MISCELA

1



25

ECR13101621060

GUARNIZIONE TAPPO MISCELA

1



26

ECR13101022030

* FUORI PRODUZIONE * SERBATOIO MISCELA

1



27

ECR13191721530

FASCETTA SERBATOIO MISCELA

2



28

ECR13192022030

AMMORTIZZATORE SERBATOIO

1



29

ECR13201022030

TUBO MISCELA

1



30

ECR13201522030

MOLLA TUBO MISCELA

1



31

ECR13211222031

RACCORDO TUBO MISCELA

1



32

ECR90023805010

VITE SR 5X10

1



33

ECR13031310720

*VEDI ECR13031310722 *

1

MATRICOLA 004161 E

41

ECR14590642230

COPRI MARMITTA

1





Rif.

Articolo

Descrizione

Q.tà Nota

42

ECR90023804010

VITE SR 4X10

3

43

ECR90016205020

BULLONE BRUGOLA 5X20

2

44

ECR14561042231

MARMITTA

1

45

ECR14551042231

GUARNIZIONE MARMITTA

1

46

ECR90023805014

VITE SR 5X14

1

47

ECR14560629930

GRIGLIA MARMITTA

1

48

ECR14566521530

ATTACCO MARMITTA

1

49

ECR90023804008

VITE SR 4X08

2



ECR9406406202


Rif.

Articolo

Descrizione

Q.tà

Nota

7

ECR30030050130

CINGHIE

1



8

ECR30031901611

MOSCHETTONE

2



9

ECR30010527630

CUSCINO

1



10

ECR30061042230

PIASTRA PORTA CINGHIE

1



11

ECR30061642230

PIASTRA PORTA CINGHIE

1



12

ECR90023805012

VITE SR 5X12

14



13

ECR30000542231

* FUORI PRODUZIONE * TELAIO

1



14

ECR30022042230

SUPPORTO

2

15

ECR30022642231

PIASTRINA FISSAGGIO

1

16

ECR30020042231

BLOCCO AGGANCIO CINGHIA

1

17

ECR30071627630

PIASTRINA

1

18

ECR30071527630

ALBERINO

1

19

ECR30071727630

FERMO

1

20

ECR30071327630

MOLLA

1

21

ECR30071127630

PULSANTE

1

25

ECR10090714730

AMMORTIZZATORE *FUORI PRODUZIONE*

3

26

ECR90060500005

RONDELLA APERTA M5

3

27

ECR90050000005

DADO N05

3

28

ECR10490842230

SUPPORTO

1

29

ECR69922605430

PORTA CUSCINETTO

1

30

ECR9406406202

DARE 90081406202 CUSCINETTO1 BB6202



30

ECR90081406202

CUSCINETTO BB6202                  1

SOSTITUITO CON

31

ECR10493127630

FERMO                                         1



32

ECR90023805010

VITE SR 5X10                               3



33

ECR10492542230

SUPPORTO                                   1



34

ECR90023804010

VITE SR 4X10                               2



35

ECR90060000010

RONDELLA PIANA M10               1



36

ECR90060500010

RONDELLA APERTA M10             1



37

ECR90010010020

BULLONE 10X20                          1





ECR89061743130


ECR35120507131


ECR17809052632


Rif.

Articolo

Descrizione

Q.tà

Nota

0

ECR89061743130

ETICHETTA

1



0

ECR89061746830

*VEDI ECR89061743130 *

1

SOSTITUITO CON

1

ECR89016042230

ETICHETTA

1



2

ECR30050007131

ELASTICO

1



3

ECR35120150431

IMPUGNATURA SX COMPL.

*T.I.05-268

1



3

ECR35120150430

*VEDI ECR35120150431 *

*T.I.05-268

1

SOSTITUITO CON ECR35120150431

4

ECR35120507131

IMPUGNATURA SINISTRA

1



4

ECR35120507130

*VEDI ECR35120507131 *

1

SOSTITUITO CON

5

ECR90024205035

VITE SR 5X35

4



6

ECR35123207130

SUPPORTO IMPUGNATURA

*T.I.05-268

1



7

ECR90024205014

VITE SR 5X14

2



8

ECR30051507130

PIASTRA

1



9

ECR35164355630

SUPPORTO IMPUGNATURA

*T.I.05-268

1



10

ECR90050000005

DADO N05

4



11

ECR61020642230

TUBO TRASMISSIONE COMPLETO

1



12

ECR61028142230

DISTANZIATORE

1



13

ECR90025304025

SCREW 4*25

2



14

ECR61001327630

FLESSIBILE LUNGO 88CM

1



15

ECR61002007131

ADATTATORE

1



16

ECR61001151630

ASTA TRASMISSIONE

1



17

ECR90072000018

ANELLO GOMMA P-18

4



18

ECR61020942230

GUAINA FLESSIBILE LUNGO

1



19

ECR30031856330

FERMO

2



20

ECR61025727630

VITE SPECIALE

2



21

ECR61026027630

RACCORDO GUAINA *FUORI PRODUZIONE*

1



22

ECR61027627631

GUAINA

1



23

ECR61027542230

RACCORDO GUAINA

1



24

ECR61023904130

RONDELLA SPESSORE

1



25

ECR90016205030

BULLONE BRUGOLA 5X30

1



26

ECR61024842230

RACCORDO TUBO TRASMISSIONE

1



27

ECR61027251830

FASCETTA

1



28

ECR90050000005

DADO N05

2



28

ECR90050000005

DADO N05

1



29

ECR90024205028

VITE SR 5X28

1



30

ECR35121351830

GOMMA IMPUGNATURA

1



31

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



32

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



32

ECR17809052630

*VEDI ECR17809052631 *

1

SOSTITUITO CON

32

ECR17809052631

*VEDI ECR17809052632 *

1

SOSTITUITO CON

33

ECR16340041630

INTERRUTTORE

1

ECR17809052632

34         ECR17801252630 FERMO ACCELERATORE               1

*T.I.03-128



Rif.

Articolo

Descrizione

Q.tà Nota

35

ECR30120042230

FERMO IMPUGNATURA 28MM

1

36

ECR90024205014

VITE SR 5X14

1

37

ECR89015739130

*VEDI ECR89015739131 *

1

38

ECR17800351830

SET IMPUGNATURA DX

*T.I.03-128

1

39

ECR90024205035

VITE SR 5X35

1

40

ECR90024205025

VITE SR 5X25

1

41

ECR17801052130

GRILLETTO ACCELERATORE

*T.I.03-128

1

42

ECR17804342230

MOLLA DI RITORNO

1

43

ECR17800151630

CAVO ACCELERATORE

1

44

ECR17812742230

* FUORI PRODUZIONE * TUBETTO COPRI FILO ACC.TORE

1

45

ECR17812822130

GUAINA COPRI FILO

1

46

ECR17802105530

DADO LEVA ACCELERATORE

1

47

ECR17804906630

RACCORDO FERMA FILO

1

48

ECR17811405630

FERMO FILO ACCELERATORE

1





Text Box: 1 ECR90023805010 VITE SR 5X10 2

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECR10151442230   CARTER CILINDRO                     1

5           ECR10101042231 GUARNIZIONE CILINDRO            1

4           ECR90016205020   BULLONE BRUGOLA 5X20         4

ECR10000043231


6           ECR10000043231 *VEDI ECRP021015770 *             1

6           ECR10000043230   *VEDI ECR10000043231 *          1       SOSTITUITO CON

8           ECR10001300410 SPINOTTO PISTONE                      1

7           ECR10001143230   FASCIA ELASTICA                       2

9           ECR10001500120   FERMO SPINOTTO                      2





10         ECR10001212331 CUSCINETTO MM.12.5

*T.I.09-432



11         ECRV307000050    WASHER,CIRCULAR 10

1       ECR10001212331



11         ECR10001417330  DISTANZIALE SPINOTTO            2       SOSTITUITO CON


10         ECR10001227930   *VEDI ECR10001212331 *          1       SOSTITUITO CON

2       ECRV307000050



Text Box: 12 ECR10010043130 *VEDI ECRA011001330 * 1

Text Box: 14 ECR88051740030 TAPPO CARTER AVV.TO 1

13         ECR10014212330   CHIAVELLA ALBERO MOTORE   1

15         ECR90016205025   BULLONE BRUGOLA 5X25         4

18         ECR90023804010 VITE SR 4X10                                 4


16         ECR10151142230 CARTER VENTOLA                        1

17         ECR10153442230   *VEDI ECR10153442231 *          1

20         ECR10021302830 PARAOLIO 35*15*06                    1

19         ECR10020442230   CARTER MOTORE COMPLETO    1

22         ECR10021502830 *VEDI ECR90033050100 *            4

21         ECR90016205030   BULLONE BRUGOLA 5X30         4

24         ECR10024242230 GUARNIZIONE CARTER MOTORE 1

23         ECR90070200035   FERMO CR35                               1

26         ECR90081036201   *VEDI ECR9403536201 *           1       SOSTITUITO CON

25         ECR90081036202   CUSCINETTO BB6202                 1

27         ECR10021227930 PARAOLIO                                     1

26         ECR9403536201    CUSCINETTO BB6201/C3

1       ECR9403536201

28         ECR89061151630 LABEL, MODEL                              1



ECR69900052931


PRECEDENTI


PRECEDENTI


PRECEDENTI


Rif.

Articolo

Descrizione

Q.tà

Nota

25

ECR69900052931

*VEDI ECRP021012620 *

1

MATRICOLA 009526 E

25

ECR69900052930

*VEDI ECR69900052931 *

1

PRECEDENTI SOSTITUITO CON

26

ECR69901352130

PROTEZIONE PLASTICA

1

MATRICOLA 009526 E

27

ECR90016205018

BULLONE BRUGOLA 5X18

4

PRECEDENTI MATRICOLA 009526 E

28

ECR90016205014

BULLONE BRUGOLA 5X14

2

MATRICOLA 009526 E

29

ECR90016205025

BULLONE BRUGOLA 5X25

4

PRECEDENTI

30

ECR69901356830

*VEDI ECRC552000200 *

1



31

ECR69901654530

LAMETTA TAGLIAFILO

1

MATRICOLA 009526 E

31

ECR69901652130

*VEDI ECR69901654530 *

1

SOSTITUITO CON

32

ECR90060300005

RONDELLA PIANA M5

4

ECR69901654530 MATRICOLA 009526 E

33

ECR90050000005

DADO N05

6

MATRICOLA 009526 E

34

ECR69901052931

SHIELD,BLADE

1

PRECEDENTI MATRICOLA 009526 E

PRECEDENTI



SUCCESSIVE


SUCCESSIVE


SUCCESSIVE


SUCCESSIVE


Rif.

Articolo

Descrizione

Q.tà

Nota

10

ECRP021002620

*VEDI ECRP021002622 *

1

MATRICOLA 009527 E

11

ECRC550000080

*VEDI ECRC550000082 *

1

SUCCESSIVE MATRICOLA 009527 E

12

ECRC554000000

*VEDI ECRC554000001 *

1

MATRICOLA 009527 E

13

ECR90025205012

VITE SR 5X12

1

SUCCESSIVE MATRICOLA 009527 E

16

ECR90056500005

DADO N.5

1

MATRICOLA 009527 E

17

ECR90024205018

VITE SR 5X18

1

SUCCESSIVE MATRICOLA 009527 E

20

ECRC550000100

*VEDI ECRC550000102 *

1

MATRICOLA 009527 E

21

ECRC550000090

*VEDI ECRC550000092 *

1

SUCCESSIVE MATRICOLA 009527 E

22

ECR69901356830

*VEDI ECRC552000200 *

1



23

ECR90016205025

BULLONE BRUGOLA 5X25

4



















































































22         ECR90070200028 FERMO CR28

MATRICOLA 007313 E

MATRICOLA 007312 E PRECEDENTI


23         ECR90070100012 FERMO CS12                                 1

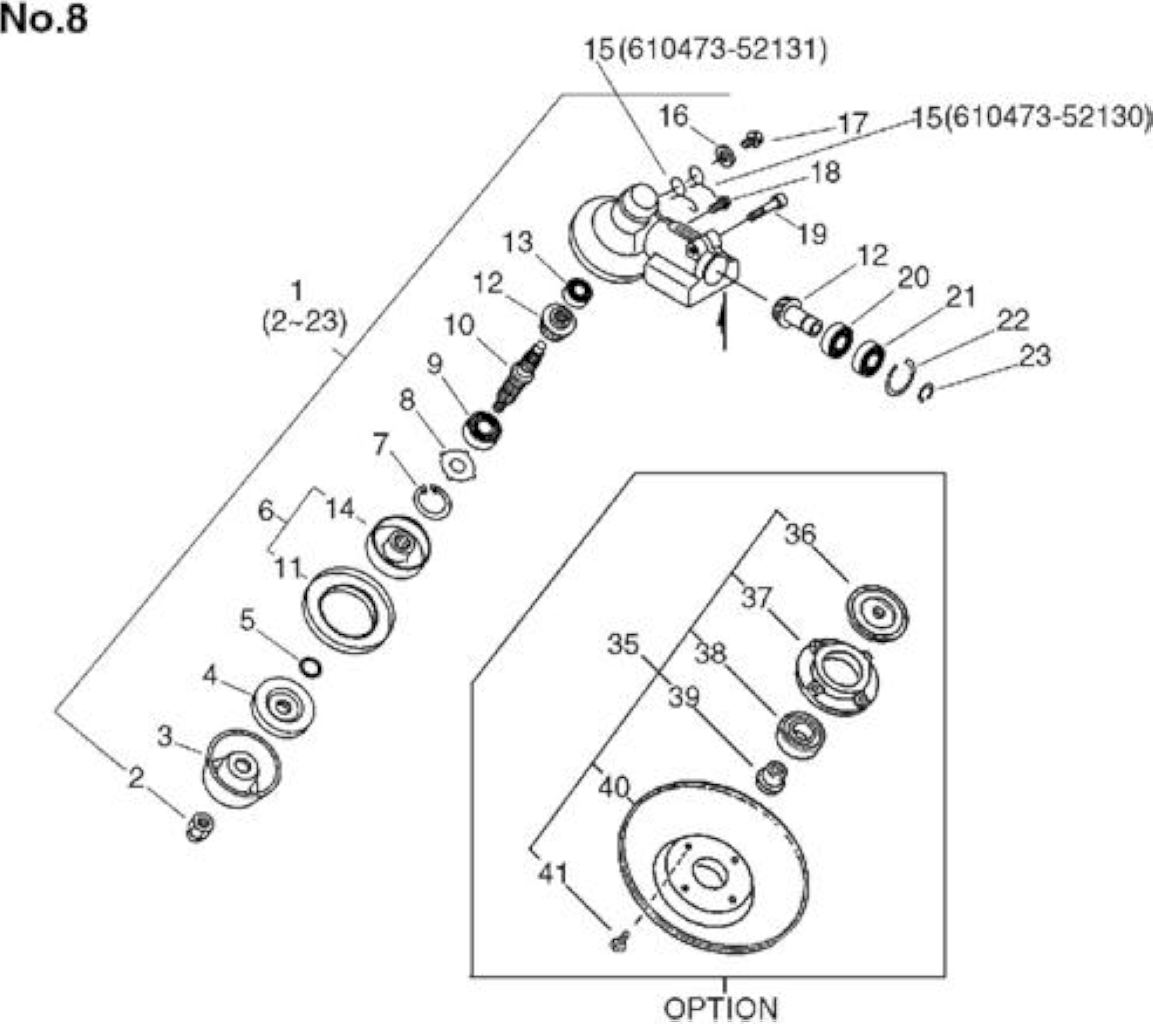

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR61040056932

*VEDI ECRP021012590 *

1



1

ECR61040056931

*VEDI ECR61040056932 *

1

SOSTITUITO CON

1

ECR61040056930

*VEDI ECR61040056931 *

1

SOSTITUITO CON

2

ECR61032052130

DADO TESTINA

1

ECR61040056932

3

ECR69922956830

SOTTOCOPPA FISSA

1



4

ECR61031452130

PIASTRA FERMA DISCO

1



5

ECR90072000012

ANELLO GOMMA P-12

1



6

ECR61031352930

*VEDI ECRC535000000 *

1

SOSTITUITO CON

6

ECRC535000001

*VEDI ECR61031352932 *

1



6

ECRC535000000

*VEDI ECRC535000001 *

1

SOSTITUITO CON

7

ECR90070200032

FERMO CR32

1



8

ECR61044456830

RONDELLA COPPIA CONICA

1



9

ECR90081206201

CUSCINETTO BB6201

1



10

ECR61031056930

*VEDI ECR61031056931 *

1



11

ECR61035256830

GHIERA PIASTRA PORTA DISCO

1



12

ECR61030056930

COPPIA CONICA

1



13

ECR90081000629

CUSCINETTO BB 629

1



14

ECRC535000010

*VEDI ECRC535000011 *

1

SOSTITUITO CON

14

ECRC535000011

PIASTRINA PORTA DISCO T.N.

1



15

ECR61047352130

MOLLA DI TORSIONE

1

ALBERO GUIDA

15

ECR61047352131

*VEDI ECRV452001310 *

1

ALBERO GUIDA

16

ECR90060350008

RONDELLA

1

MATRICOLA 007313 E

SUCCESSIVE

17

ECR61043450030

*VEDI ECR61043450031 *

1

SOSTITUITO CON

17

ECR61043450031

TAPPO TESTINA

1

ECR61043450031

18

ECR90024205010

VITE SR 5X10

1



19

ECR90016206030

BULLONE BRUGOLA 6X30

1



20

ECR90080006001

CUSCINETTO BB6001

1



21

ECR90080706001

CUSCINETTO BB6001

1

ALBERO GUIDA

21

ECR90080306001

CUSCINETTO BB6001

1

ALBERO GUIDA



1       SUCCESSIVE

ECR61040056932


ECRC535000001


ECRC535000001


ECRC535000011


MATRICOLA 007312 E PRECEDENTI


35         ECR69920056830   SOTTOCOPPA LIBERA COMPLETA 1    OPTION

Text Box: 36 ECR61031356830 PIASTRA PORTA DISCO 1 OPTION

37         ECR69922605430  PORTA CUSCINETTO                  1       OPTION

Text Box: 38 ECR90081406202 CUSCINETTO BB6202 1 OPTION

39         ECR69922704630   DADO SPECIALE SINISTRO M.10 1     OPTION

Text Box: 40 ECR69922808930 COPERCHIO INFERIORE 1 OPTION

41         ECR90014105012   BOLT 5*12                                  4       OPTION
