Avviamento Carburatore

Filtro aria, Carburatore, Marmitta Imbragatura

Impugnatura

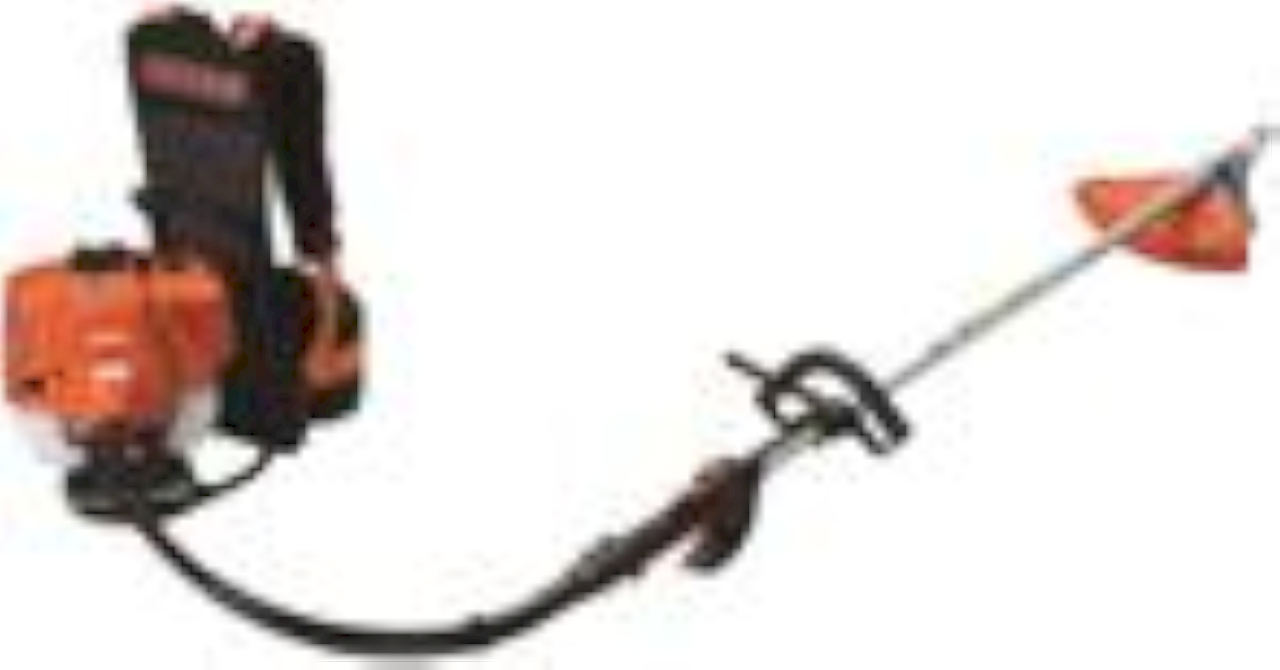

Informazioni tecniche
CILINDRATA	42,7
POTENZA	1,7 (2,3)
PESO	11,5
SERBATOIO MIX	120
LUNGHEZZA MASSIMA	2770

Motore, Campana frizione Salvagambe

Scatola ingranaggi Serbatoio miscela Volano, Frizione

Rif.	Articolo	Descrizione	Q.tà Nota
19	ECRA052000230	GANCI AVV.TO COMPLETI	1
20	ECRP022002100	*VEDI SKRP022002100 *	2
21	ECRP022003130	MOLLA DI RITORNO	2
22	ECRP022023090	GANCIO AVVIAMENTO	2
23	ECRA051001350	AVVIAMENTO COMPLETO	1
24	ECRP022023110	VITE	1
25	ECRP022023130	INNESTO AVVIAMENTO	1
26	ECRP022023120	MOLLA	1
28	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
29	ECRP022023100	ROPE, STARTER	1
30	ECRP022023140	PULEGGIA AVVIAMENTO	1
31	ECRP022004680	MOLLA AVVIAMENTO	1
33	ECR9112105025	BULLONE *NON GESTITO*	2
34	ECR9112105020	BULLONE	2
35	ECRX502000460	ETICHETTA	1

Rif.	Articolo	Descrizione	Q.tà	Nota

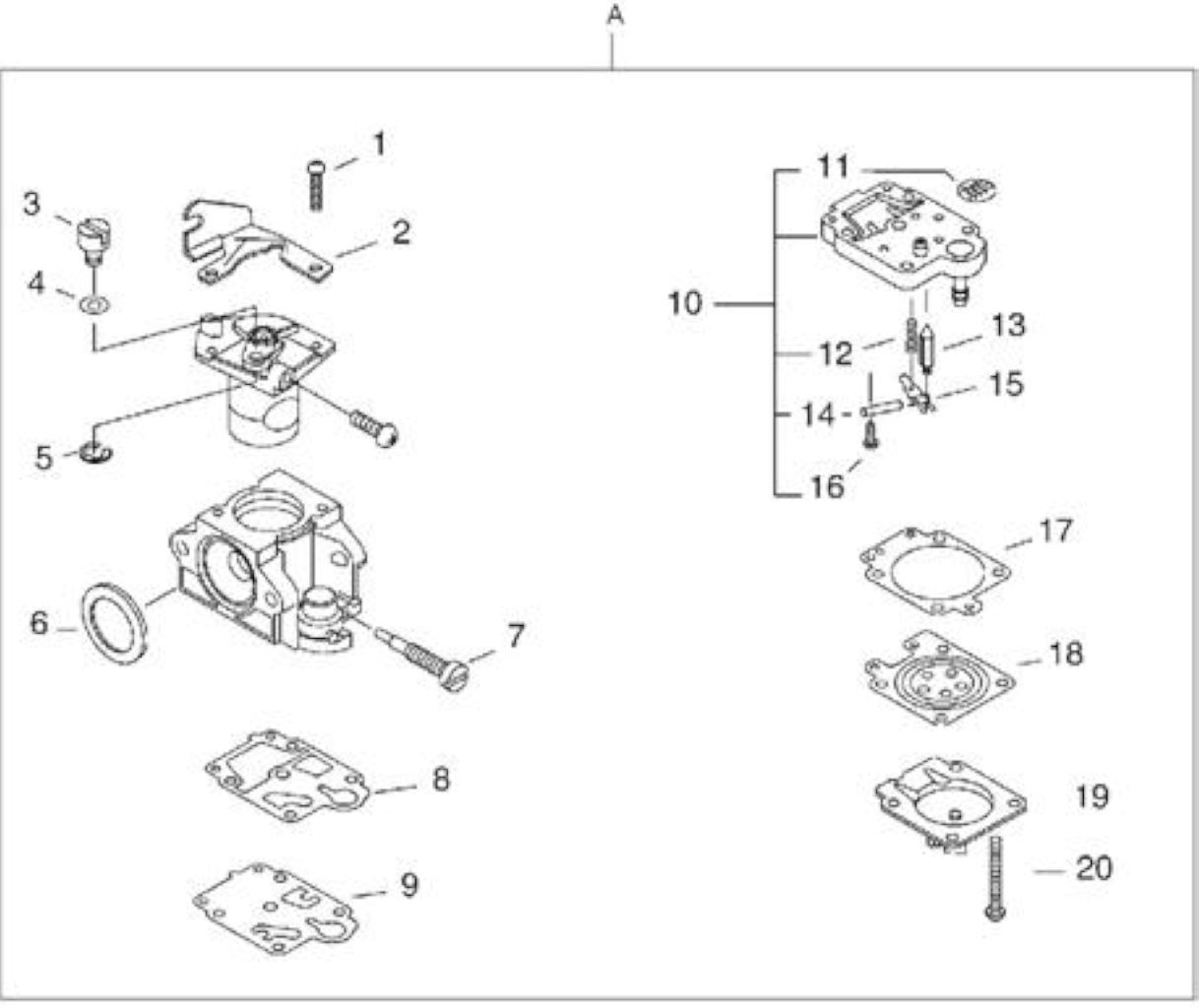

A	ECRA021001172	CARBURATORE WYK-226A	1
	ECRA021001171	*VEDI ECRA021001172 *	1
1	ECR12311440630	VITE SUPPORTO	2
2	ECRP003000180	LEVA CAVO	1
3	ECR12317245130	PERNO CARBURATORE	1
4	ECR12314954230	RONDELLA	1
5	ECR12317307930	FERMO CE	1
6	ECR12314312110	GUARNIZIONE AD ANELLO	1
7	ECRP003001130	NEEDLE, HIGH SPEED	1
8	ECRP003000100	GUARNIZIONE MEMBRANA	1
9	ECR12311240630	MEMBRANA POMPANTE	1
10	ECRP003001490	CORPO POMPA COMPLETO	1
11	ECR12312610631	FILTRO CARBURATORE	1
12	ECR12312205560	MOLLA BILANCIERE	1
13	ECR12313719830	SPILLO CARBURATORE	1
14	ECR12313803930	SPINOTTO	1
15	ECR12312303930	BILANCIERE	1
16	ECR12313905560	VITE BILANCIERE	1
17	ECR12314027230	GUARNIZIONE MEMBRANA	1
18	ECRP003001850	MEMBRANA CON DISCO	1
18	ECRP003000090	MEMBRANA CON DISCO	1
19	ECRP003001500	COPERCHIO MEMBRANA POMPANTE	1
20	ECR12314444330	VITE COPERCHIO	4

Rif. Articolo Descrizione Q.tà Nota

2 ECRV103000070 GUARNIZIONE 1

ISOL-CARBURATORE

3 ECRA200000060 ISOLATORE 1

4 ECR90010605025 BULLONE BRUGOLA 5X25 2

5 ECRV103000080 GUARNIZIONE 1

ISOL-CARBURATORE

6 ECRV475001510 TUBETTO COPRI FILO 1

8 ECR90050200006 DADO 3N06 2

12 ECRP021009590 SEDE FILTRO ARIA 1

*T.I.05-281

13 ECRA244000010 SUPPORTO FILTRO ARIA 1

14

ECR90010505055 BULLONE BRUGOLA 5X55 2

18 ECRP021009600 KIT COPERCHIO FILTRO ARIA 1

-ARANCIO-

*T.I.05-281-T.I.05-297-T.I.17-61 6

19 ECRV104000210 GUARNIZIONE MARMITTA 1

20 ECR90016205012 BULLONE BRUGOLA 5X12 1

22 ECRV150000550 PIASTRINA 1

24 ECRA320000071 COPRI MARMITTA 1

-ARANCIO-*T.I.17-616

25 ECR9112105012 BULLONE 1

26 ECRV471001560 *VEDI ECRV471001561 * 1

28 ECR43721520760 TUBETTO 1

30 ECR12318139130 PRIMER - ARANCIONE 1

-

31 ECRV253000100 SCREW,5 2

32 ECRA232000320 COPERCHIO FILTRO ARIA 1

*T.I.05-297

33 ECRA239000050 SFIATO 1

Rif.	Articolo	Descrizione	Q.tà	Nota

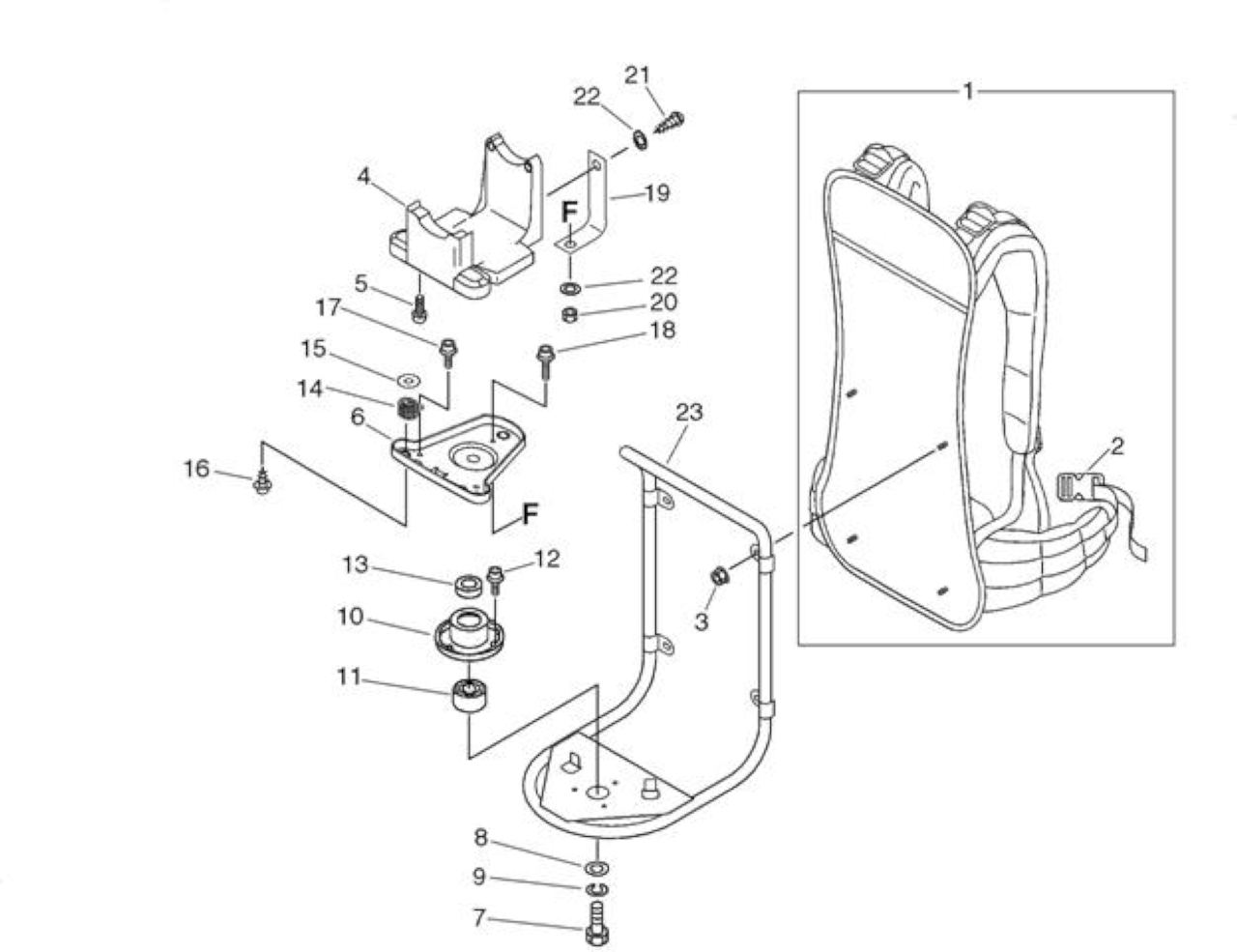

1	ECRC061000041	* VEDI ECRC061000042 *	1
2	ECRP022007890	FIBBIA	1
3	ECR90051600005	DADO FLANGIATO M5	4
4	ECRC632000010	SUPPORTO MOTORE	1
5	ECR90010605020	BULLONE BRUGOLA 5X20	2
6	ECRC627000020	PIASTRA SUPPORTO MOTORE	1
7	ECR90010010025	BOLT 10*25	1
8	ECR90060000010	RONDELLA PIANA M10	1
9	ECR90060500010	RONDELLA APERTA M10	1
10	ECR10492656230	PORTA CUSCINETTO	1
11	ECR9406406202	DARE 90081406202 CUSCINETTO1 BB6202
12	ECR90010605012	BULLONE BRUGOLA 5X12 2
13	ECR60404412560	SPESSORE 1
14	ECRV450000141	MOLLA DI COMPRESSIONE 3
15	ECR17721402830	RONDELLA 3
16	ECR9114705020	BULLONE 3
17	ECR9112105012	BULLONE 3
18	ECR90010605016	BULLONE 5*16 1
19	ECRC617000090	FASCETTA 1
20	ECR90050200005	DADO 3N05 1
21	ECR9114505016	BULLONE 1
22	ECR90060000005	RONDELLA PIANA M5 2
23	ECRC620000110	TELAIO 1

Rif.	Articolo	Descrizione	Q.tà	Nota

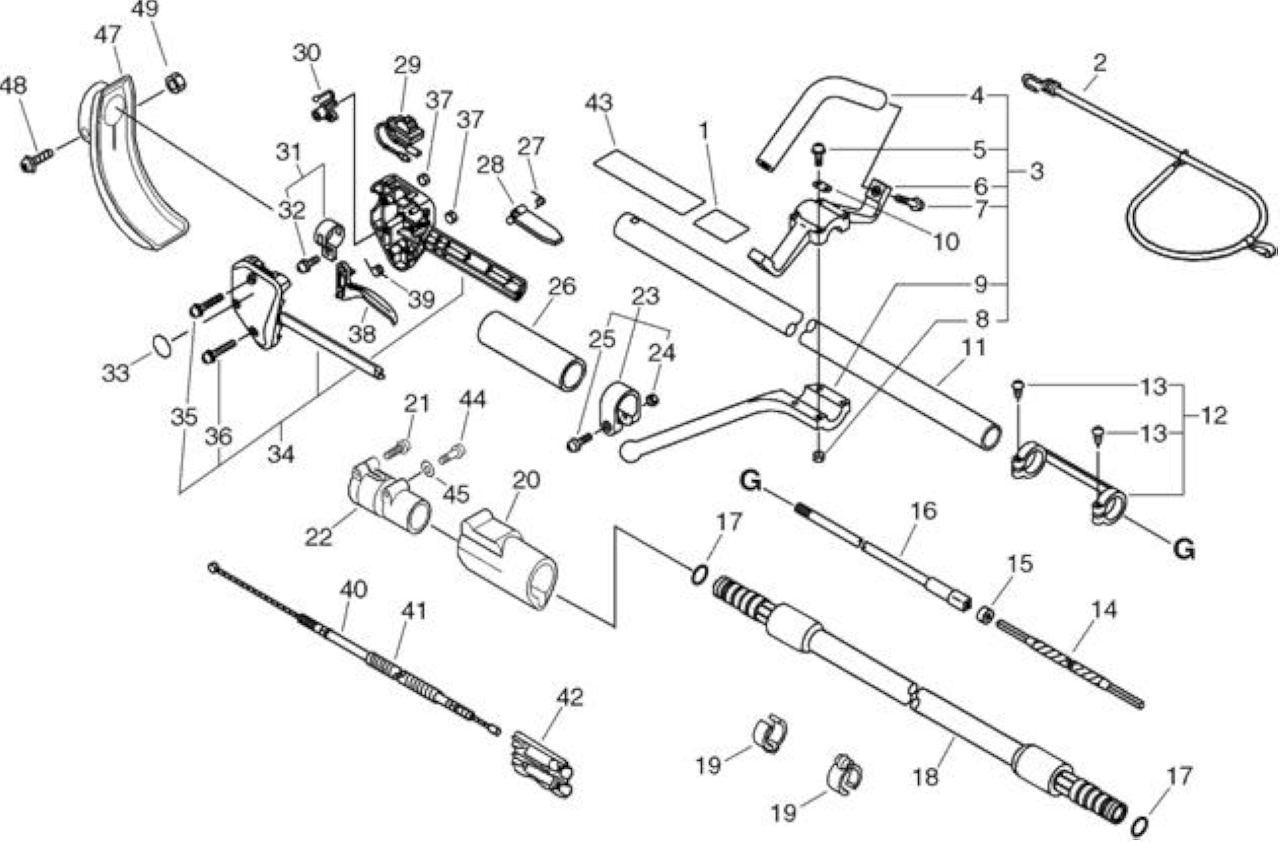

1	ECR89016042230	ETICHETTA	1
2	ECR30050007131	ELASTICO	1
3	ECR35120150431	IMPUGNATURA SX COMPL. *T.I.05-268	1
4	ECR35120507131	IMPUGNATURA SINISTRA	1
5	ECR90024205035	VITE SR 5X35	4
6	ECR35123207130	SUPPORTO IMPUGNATURA *T.I.05-268	1
7	ECR90024205014	VITE SR 5X14	2
8	ECR90050000005	DADO N05	4
9	ECR35164355630	SUPPORTO IMPUGNATURA *T.I.05-268	1
10	ECR30051507130	PIASTRA	1
11	ECRC050000040	TUBOLARE C/AMMORTIZZATORI	1
12	ECR61028142230	DISTANZIATORE	1
13	ECR90025304025	SCREW 4*25	2
14	ECR61001327630	FLESSIBILE LUNGO 88CM	1
15	ECR61002007131	ADATTATORE	1
16	ECRC504000070	ASTA TRASMISSIONE	1
17	ECR90072000018	ANELLO GOMMA P-18	2
18	ECRC508000020	GUAINA FLESSIBILE	1
19	ECR22492452130	FERMO	2
20	ECRC483000010	RACCORDO GUIDA	1
21	ECR9111805030	BOLT	1
22	ECRC510000020	RACCORDO TUBO TRASMISSIONE	1
23	ECR61027251830	FASCETTA	1
24	ECR90050000005	DADO N05	1
25	ECR90024205028	VITE SR 5X28	1
26	ECR35121351830	GOMMA IMPUGNATURA	1
27	ECR17801352630	MOLLA BLOCCA ACCELERATORE	1
28	ECR17809052632	LEVA BLOCCA ACCELERATORE	1
29	ECR16340041630	INTERRUTTORE	1
30	ECR17801252630	FERMO ACCELERATORE *T.I.03-128	1
31	ECR30120042230	FERMO IMPUGNATURA 28MM	1
32	ECR90024205014	VITE SR 5X14	1
33	ECR89015739130	*VEDI ECR89015739131 *	1
34	ECR17800351830	SET IMPUGNATURA DX *T.I.03-128	1
35	ECR90024205035	VITE SR 5X35	1
36	ECR90024205025	VITE SR 5X25	1
37	ECR90050000005	DADO N05	2
38	ECR17801052130	GRILLETTO ACCELERATORE *T.I.03-128	1
39	ECR17804342230	MOLLA DI RITORNO	1
40	ECRV430000321	CAVO ACCELERATORE	1
41	ECRV475001500	*VEDI ECR16211056430 *	1

Rif.	Articolo	Descrizione	Q.tà Nota
42	ECR17808155931	*VEDI ECR17808155932 *	1
43	ECR89061743130	ETICHETTA	1
44	ECR61025756330	BULLONE	1
45	ECR90060000005	RONDELLA PIANA M5	1
47	ECRA248000000	PROTEZIONE	1
48	ECR90024205025	VITE SR 5X25	1
49	ECR90050000005	DADO N05	1

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECRA130000870	CILINDRO X SRM/RM4000SIL/410ES *T.I.08-375	1
3	ECR90016205020	BULLONE BRUGOLA 5X20	4
4	ECRV100000040	GUARNIZIONE CILINDRO *T.I.06-344	1
9	ECRP021014260	*VEDI ECRP021014261 *	1
10	ECR10001110530	FASCIA ELASTICA	1
11	ECRV608000000	SPINOTTO PISTONE	1
12	ECRV580000010	FERMO SPINOTTO	2
13	ECR10001212331	CUSCINETTO MM.12.5 *T.I.09-432	1
14	ECRV307000060	DISTANZIALE SPINOTTO	2
15	ECRA011000120	ALBERO MOTORE	1
16	ECRP021002471	CARTER MOTORE	1
17	ECR10021305530	PARAOLIO	1
18	ECR9403536201	CUSCINETTO BB6201/C3	1
19	ECR90081036202	CUSCINETTO BB6202	1
20	ECRV102000001	GUARNIZIONE CARTER MOTORE	1
21	ECR10021503930	*VEDI ECR90033040080 *	4
22	ECR10021300310	PARAOLIO	1
23	ECR90016205035	BULLONE BRUGOLA 5X35	4
24	ECRA556000151	CAMPANA FRIZIONE	1
25	ECR90070200028	FERMO CR28	1
26	ECR9404206001	CUSCINETTO BB6001	2
27	ECR90070100012	FERMO CS12	1
30	ECR61025045930	BULLONE FERMA CAVO	1
31	ECRA172000140	CARTER VENTOLA	1
32	ECR90024104008	VITE SR 4X08	1
33	ECR9111805020	BULLONE	4
34	ECR61025145930	MOLLA SGANCIO FLEX	1
35	ECR61025245931	TASTO SGANCIO FLEX	1
36	ECR9112105020	BULLONE	1
37	ECRV353000020	COLLARINO 5	1
38	ECRA162000020	PROTEZIONE COPRICILINDRO	1
39	ECRA160000241	*VEDI ECRA160000242 *	1
40	ECRX547001400	LABEL,ECHO	1
41	ECR9112105012	BULLONE	1

Rif.	Articolo	Descrizione	Q.tà Nota

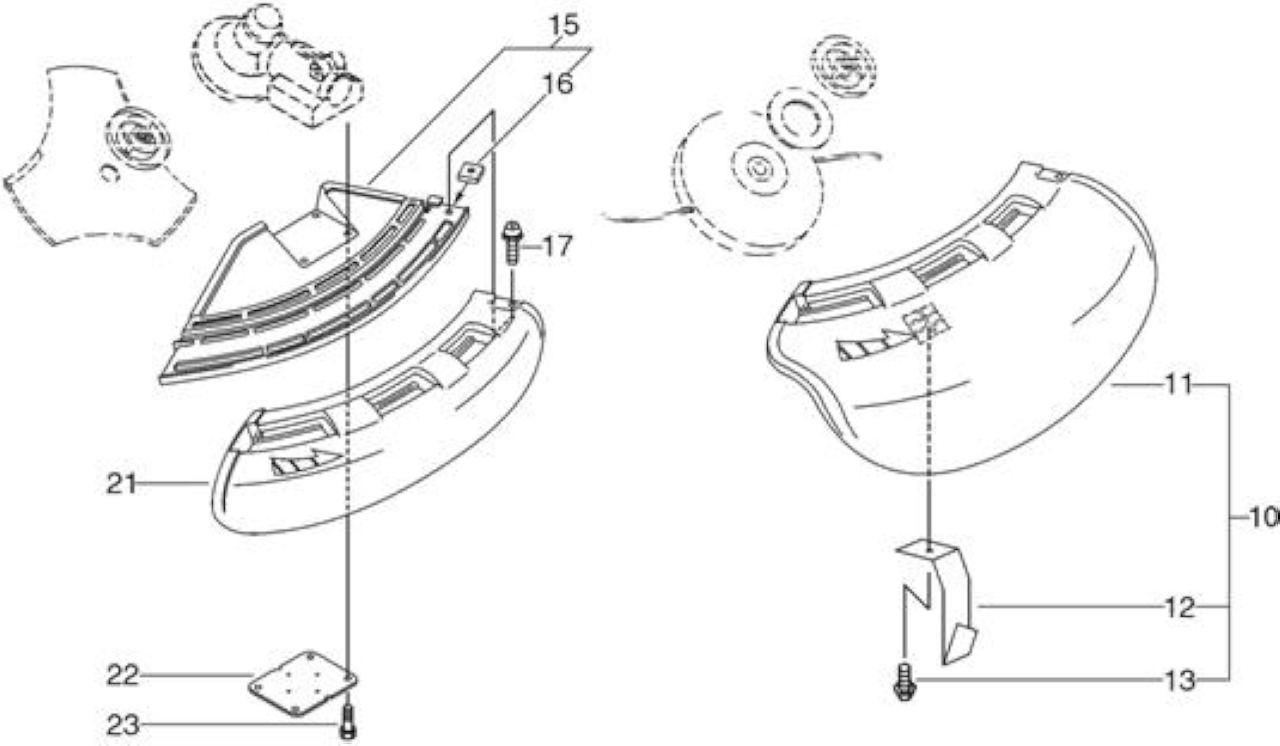

10	ECRP021013770	*VEDI ECRP021013772 *	1
11	ECRC550000080	*VEDI ECRC550000082 *	1
12	ECRC554000030	LAMETTA TAGLIAFILO	1
13	ECR90025205012	VITE SR 5X12	1
15	ECRC550000100	*VEDI ECRC550000102 *	1
16	ECR90056500005	DADO N.5	1
17	ECR90024205018	VITE SR 5X18	1
21	ECRC550000090	*VEDI ECRC550000092 *	1
22	ECR69901356830	*VEDI ECRC552000200 *	1
23	ECR9111805025	BULLONE	4

Rif.	Articolo	Descrizione	Q.tà	Nota

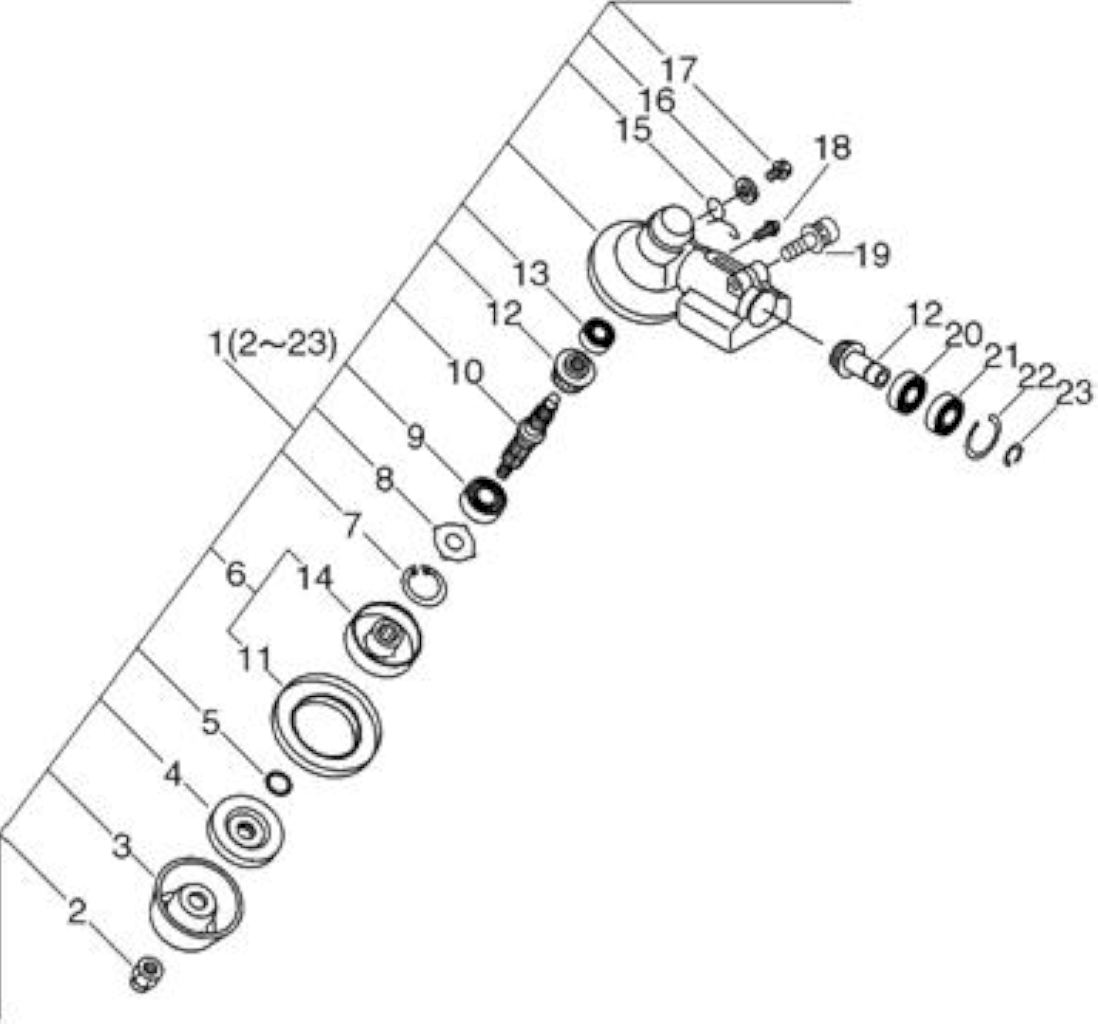

1	ECRP021012591	*VEDI ECRP021012593 *	1
2	ECR61032052130	DADO TESTINA	1
3	ECR69922956830	SOTTOCOPPA FISSA	1
4	ECR61031452130	PIASTRA FERMA DISCO	1
5	ECR90072000012	ANELLO GOMMA P-12	1
6	ECR61031352932	*VEDI ECRP050010710 *	1
7	ECR90070200032	FERMO CR32	1
8	ECR61044456830	RONDELLA COPPIA CONICA	1
9	ECR90081206201	CUSCINETTO BB6201	1
10	ECR61031056931	*VEDI ECR61031056932 *	1
11	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
12	ECR61030056930	COPPIA CONICA	1
13	ECR90081000629	CUSCINETTO BB 629	1
14	ECR61031352132	*VEDI ECRC535000011 *	1
15	ECR61047352131	*VEDI ECRV452001310 *	1
16	ECR90060350008	RONDELLA	1
17	ECR61043450031	TAPPO TESTINA	1
18	ECR90024205010	VITE SR 5X10	1
19	ECR9111806030	BULLONE	1
20	ECR90080006001	CUSCINETTO BB6001	1
21	ECR90080306001	CUSCINETTO BB6001	1
22	ECR90070200028	FERMO CR28	1
23	ECR90070100012	FERMO CS12	1

Rif.	Articolo	Descrizione	Q.tà Nota

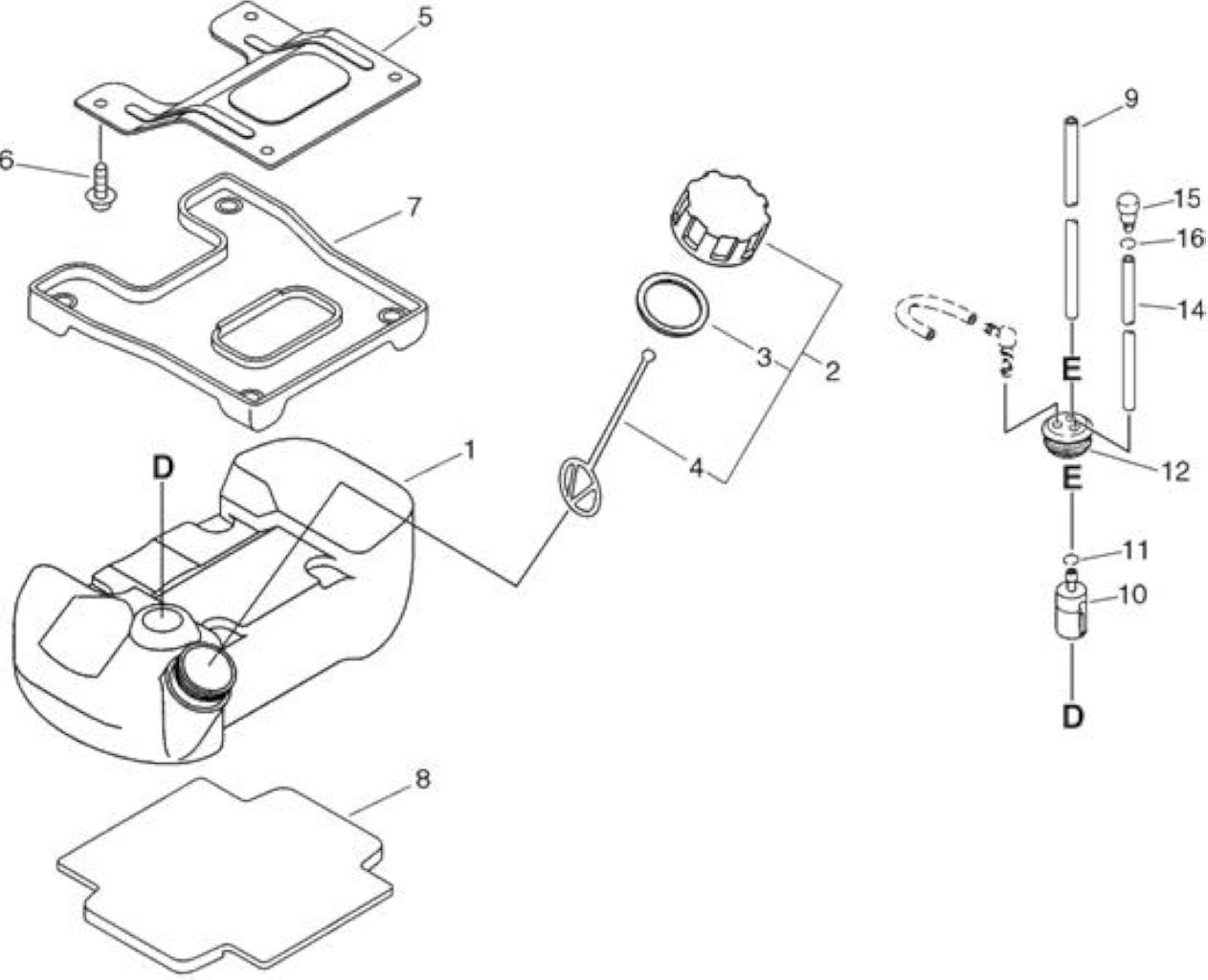

1	ECRA350000081	SERBATOIO MISCELA	1
2	ECR13100455530	*VEDI ECRP100006640 *	1
3	ECR13101655830	*VEDI ECRV107000190 *	1
4	ECR13105156030	MISCELATORE	1
5	ECRA393000030	SUPPORTO SERBATOIO MISCELA	1
6	ECR90010605012	BULLONE BRUGOLA 5X12	4
7	ECRA390000000	SEDE SERBATOIO MISCELA	1
8	ECRA390000010	SEDE SERBATOIO MISCELA	1
9	ECR13201053630	*VEDI ECR13201053631 *	1
10	ECR13120519831	*VEDI ECR13120519832 *	1
11	ECR13201326630	*VEDI ECRV490001230 *	1
12	ECR13211555930	*VEDI ECR13211555931 *	1
14	ECR13201202960	*VEDI ECR13201202961 *	1
15	ECR13130056430	*VEDI ECR13130056431 *	1
16	ECR13201326630	*VEDI ECRV490001230 *	1

Rif.	Articolo	Descrizione	Q.tà	Nota

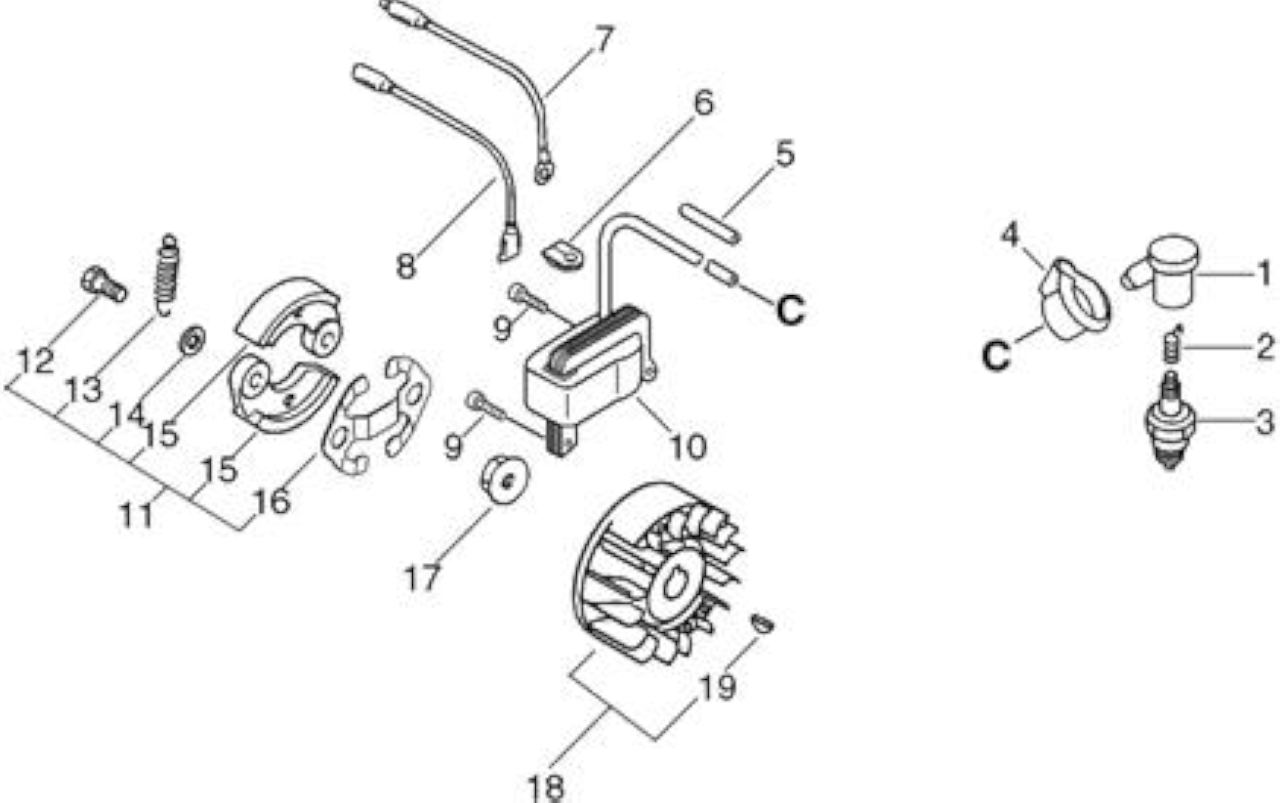

1	ECRA427000000	CAPPUCCIO CANDELA	1
2	ECRA426000000	MOLLA CAPPUCCIO CANDELA	1
4	ECRV141000020	PROTEZIONE IN GOMMA	1
5	ECRV475001610	TUBE	1
6	ECR15611404920	GUIDA IN GOMMA	1
7	ECR16201029330	FILO DI MASSA	1
8	ECRV485000150	CAVO MASSA	1
9	ECR90016205020	BULLONE BRUGOLA 5X20	2
10	ECRA411000050	MODULO ACCENSIONE	1
11	ECRP021016610	FRIZIONE COMPLETA	1
12	ECRA557000000	BULLONE FRIZIONE	2
13	ECRV451000480	MOLLA FRIZIONE	1
14	ECR17504903920	RONDELLA FRIZIONE *T.I.09-423	2
15	ECRA553000040	MASSA FRIZIONE *T.I.04-184 RM4000/RM5000 T.N.	2
16	ECRV453000100	MOLLA PIATTA MM.10 *T.I.09-423	1
17	ECR90051900010	DADO 10	1
18	ECRP021005911	VOLANO C/CHIAVELLA *T.I.06-344	1
19	ECR90032303014	CHIAVETTA	1
