Avviamento, Volano, frizione Carburatore

Filtro aria

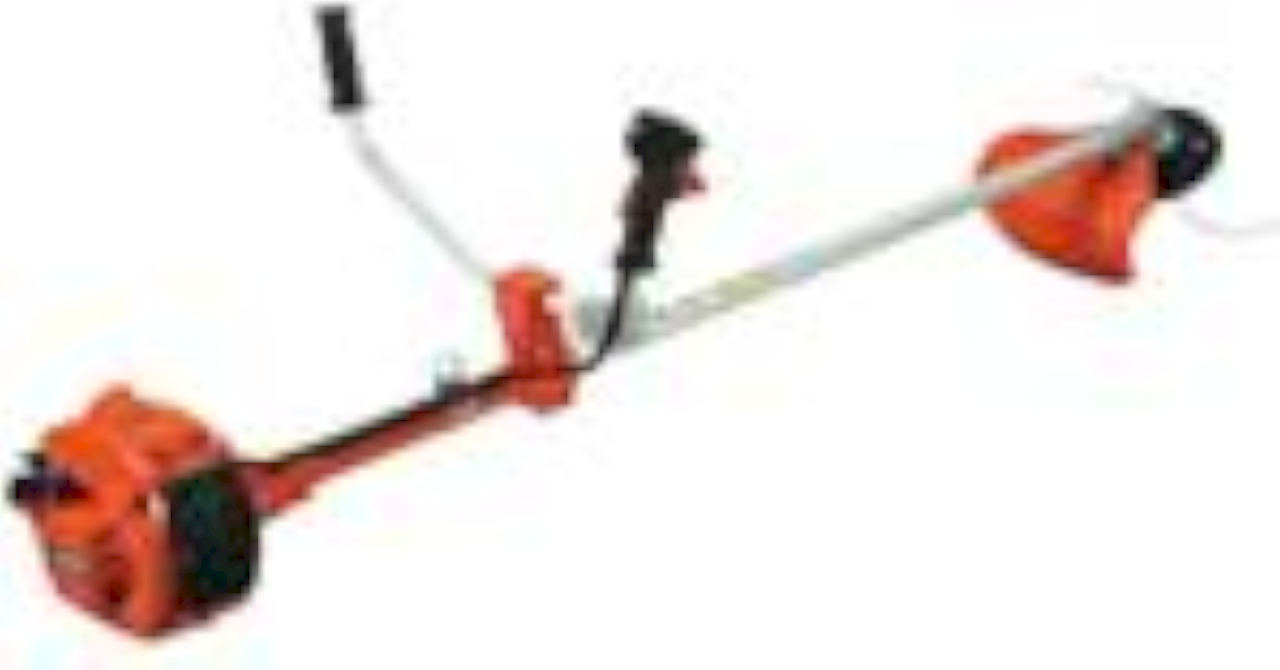

Informazioni tecniche
CILINDRATA	58,2
POTENZA	2,4 (3,3)
PESO	10,6
SERBATOIO MIX	750
LUNGHEZZA MASSIMA	1840

Frizione, Coperchio campana Impugnatura

Motore

Scatola ingranaggi Serbatoio miscela, Marmitta

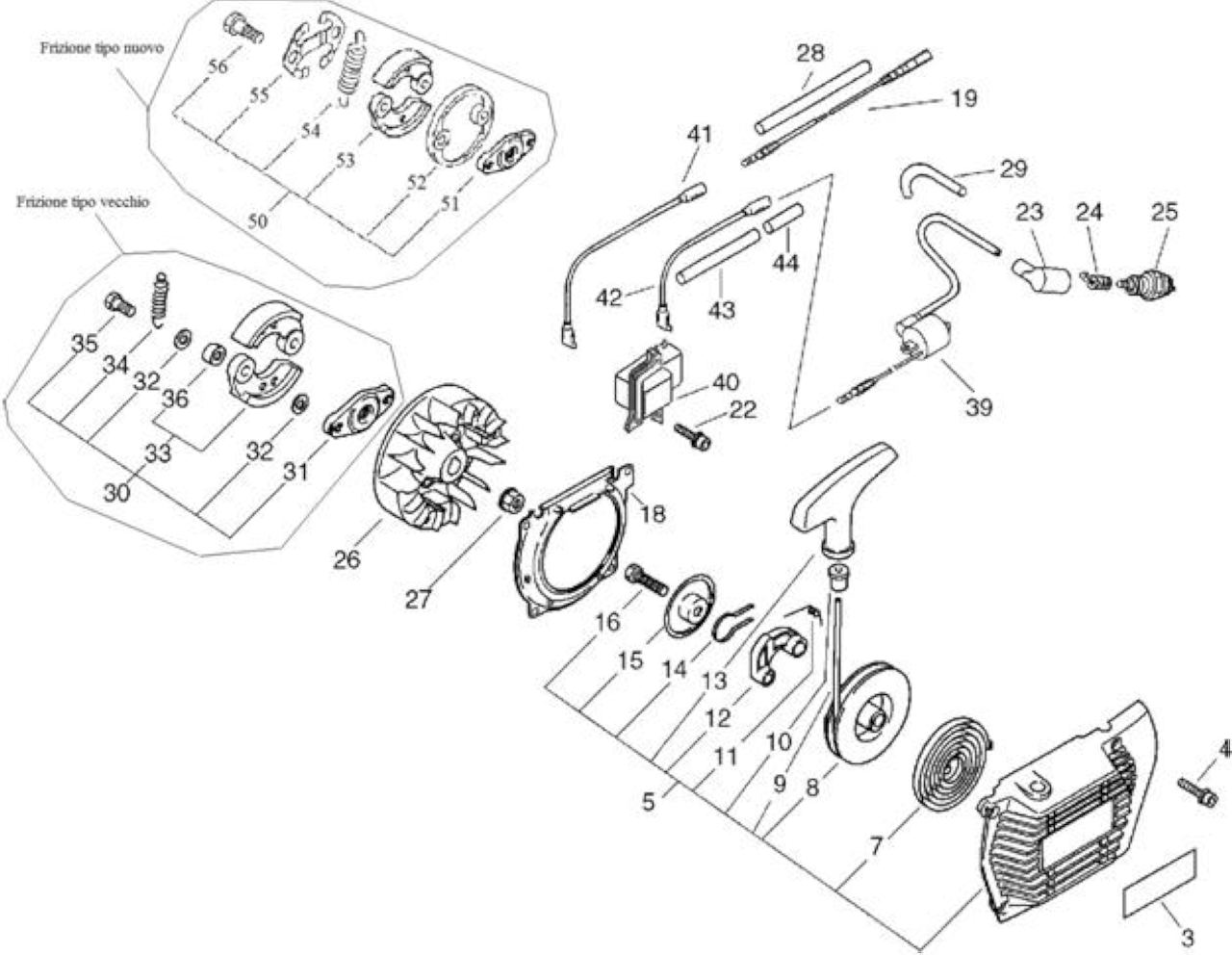

Rif.	Articolo	Descrizione	Q.tà	Nota
3	ECRX502000640	LABEL,ECHO	1
4	ECR9111805022	BOLT	4
5	ECR17720054432	AVVIAMENTO COMPLETO	1
7	ECR17722006230	*VEDI ECR17722000220 *	1
8	ECR17721506230	AVVOLGIFUNE	1
9	ECR17722606230	ROPE, STARTER	1
10	ECR17722705530	*VEDI ECR17722705330 *	1
11	ECR17723454430	*VEDI ECRP0220340010 *	1
12	ECR17721854430	CRICCHETTI AVVIAMENTO	1
13	ECR17722811120	IMPUGNATURA AVVIAMENTO	1
14	ECR17723354430	MOLLA	1
15	ECR17721106230	COPERCHIO AVVIAMENTO	1
16	ECR90010006012	BOLT 6*12	1
18	ECR10151154431	CARTER VENTOLA	1
19	ECRV485000160	LEAD	1
22	ECR90016205022	BULLONE BRUGOLA 5X22	2
23	ECR15901201620	CAPPUCCIO CANDELA	1
24	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1
26	ECRA409000221	ROTOR,MAGNETO	1
27	ECR90051700010	DADO N10	1
28	ECRV475001610	TUBE	1
29	ECR15062316130	TUBETTO DI PROTEZIONE	1
30	ECR17500054431	*VEDI ECRP021035610 *	1
31	ECR17501654430	CENTRO FRIZIONE	1
32	ECR17501411231	RONDELLA FRIZIONE	4
33	ECR17500954430	*VEDI ECRP021041870 * *T.I.06-320	2
34	ECR17501854430	MOLLA FRIZIONE	1
35	ECR17504654430	BULLONE FRIZIONE	2
36	ECR17503054430	BOCCOLA	2
39	ECRA411000191	MODULO ACCENSIONE *T.I.04-248	1
40	ECRA410000000	MODULO ACCENSIONE *T.I.04-248	1
41	ECR16201004561	CAVO MASSA	1
42	ECRV485000510	LEAD	1
43	ECRV475003570	TUBE	1
44	ECR17801647430	TUBETTO IN GOMMA	1
50	ECRP021035610	FRIZIONE COMPLETA *T.I.12-503	1
51	ECR17501654430	CENTRO FRIZIONE	1
52	ECRV376001650	SPESSORE	1
53	ECRA553000040	MASSA FRIZIONE *T.I.04-184 RM4000/RM5000 T.N.	1
54	ECRV451000480	MOLLA FRIZIONE	1
55	ECRV453000100	MOLLA PIATTA MM.10 *T.I.09-423	1
56	ECRA557000140	BULLONE FRIZIONE	1

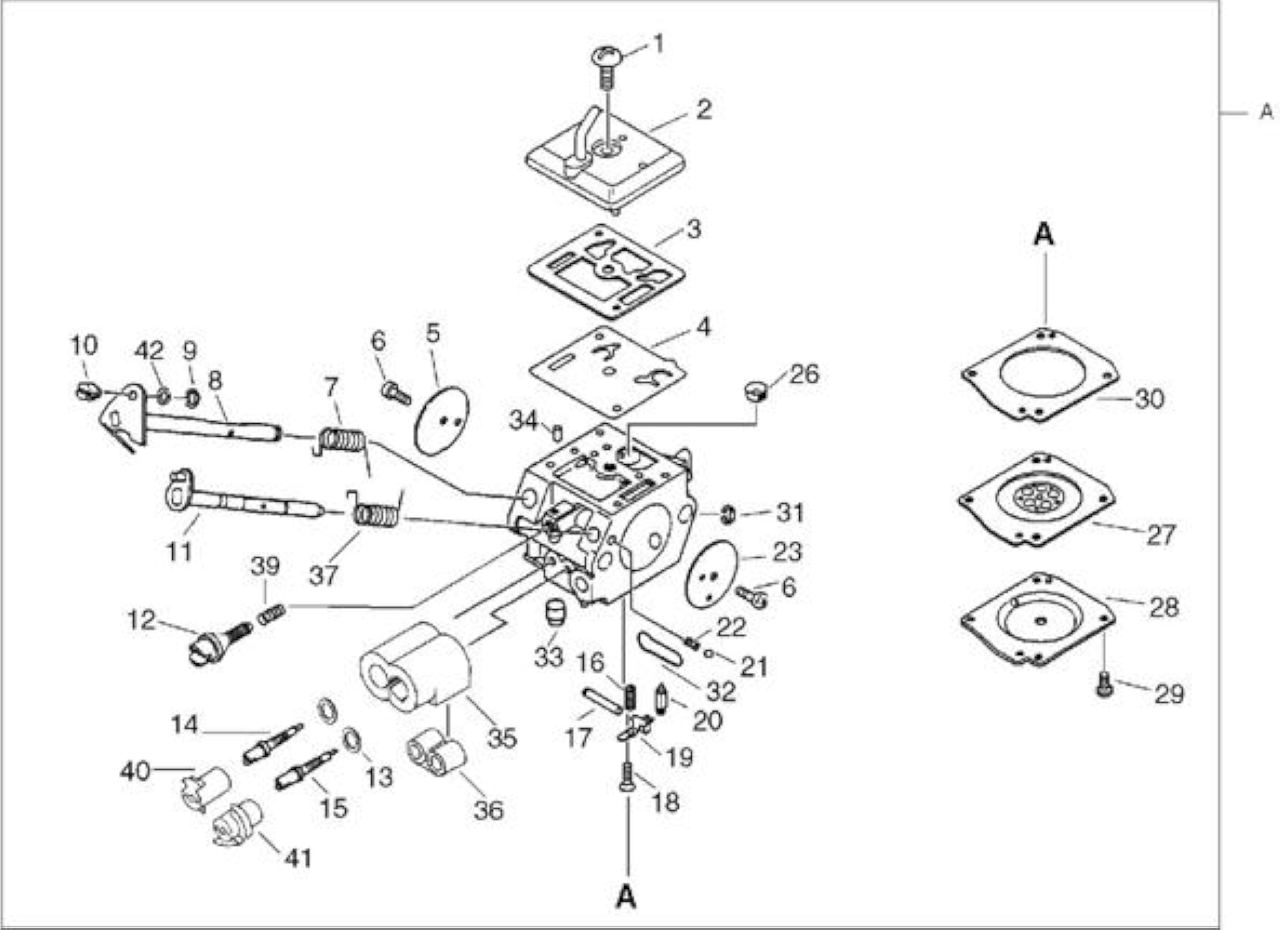

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021000951	*VEDI ECRA021000952 *	1
1	ECR12531013930	VITE COPERCHIO CARBURATORE	1
2	ECR12532454430	COPERCHIO MEMBRANA POMPANTE	1
3	ECRP005001430	GUARNIZIONE MEMBRANA	1
4	ECRP005001420	MEMBRANA POMPANTE	1
5	ECR12531654430	FARFALLA ACCELERATORE	1
6	ECR12531451230	VITE FARFALLA ACCELERATORE	2
7	ECR12531354430	MOLLA DI RITORNO	1
8	ECRP005001610	SHAFT ASY,THROTTLE	1
9	ECR12532713930	FERMO	1
10	ECRP005001860	SWIVEL	1
11	ECRP005001490	SHAFT, CHOKE	1
12	ECRP005001480	VITE,REGOLAZIONE ACCELERATORE	1
13	ECR12535320560	ANELLO	2
14	ECRP005001460	VITE REGOLAZIONE	1
15	ECRP005001450	VITE REGOLAZIONE	1
16	ECR12532211520	MOLLA BILANCIERE	1
17	ECR12533813930	SPINOTTO BILANCIERE	1
18	ECR12533913930	VITE	1
19	ECR12532308260	BILANCIERE CARBURATORE	1
20	ECR12533708260	SPILLO CARBURATORE	1
21	ECR12533633330	SFERA CARBURATORE	1
22	ECR12533533330	MOLLA SFERA	1
23	ECR12533233330	VALVOLA ARIA	1
26	ECR12532608360	FILTRO	1
27	ECR12534154430	MEMBRANA C/DISCO	1
28	ECRP005001850	COPERCHIO MEMBRANA	1
29	ECR12534452130	VITE	4
30	ECRP005001440	GUARNIZIONE	1
31	ECR12532715130	FERMO	1
32	ECR12534515130	TAPPO SCARICO	1
33	ECRP005001470	NOZZLE, CHECK VALVE	1
34	ECR12537813930	TAPPO DI FERMO	1
35	ECRP005001510	RETAINER, LIMIT CAP	1
36	ECRP005001500	SCREW, BOOT ADJUST	1
37	ECRP005001560	SPRING, CHOKE RETURN	1
39	ECR12533308560	MOLLA VITE REGOLAZIONE	1
40	ECRP005001530	LIMITER, TEMPER	1
41	ECRP005001520	LIMITER, TEMPER	1
42	ECRP005001870	WASHER	1

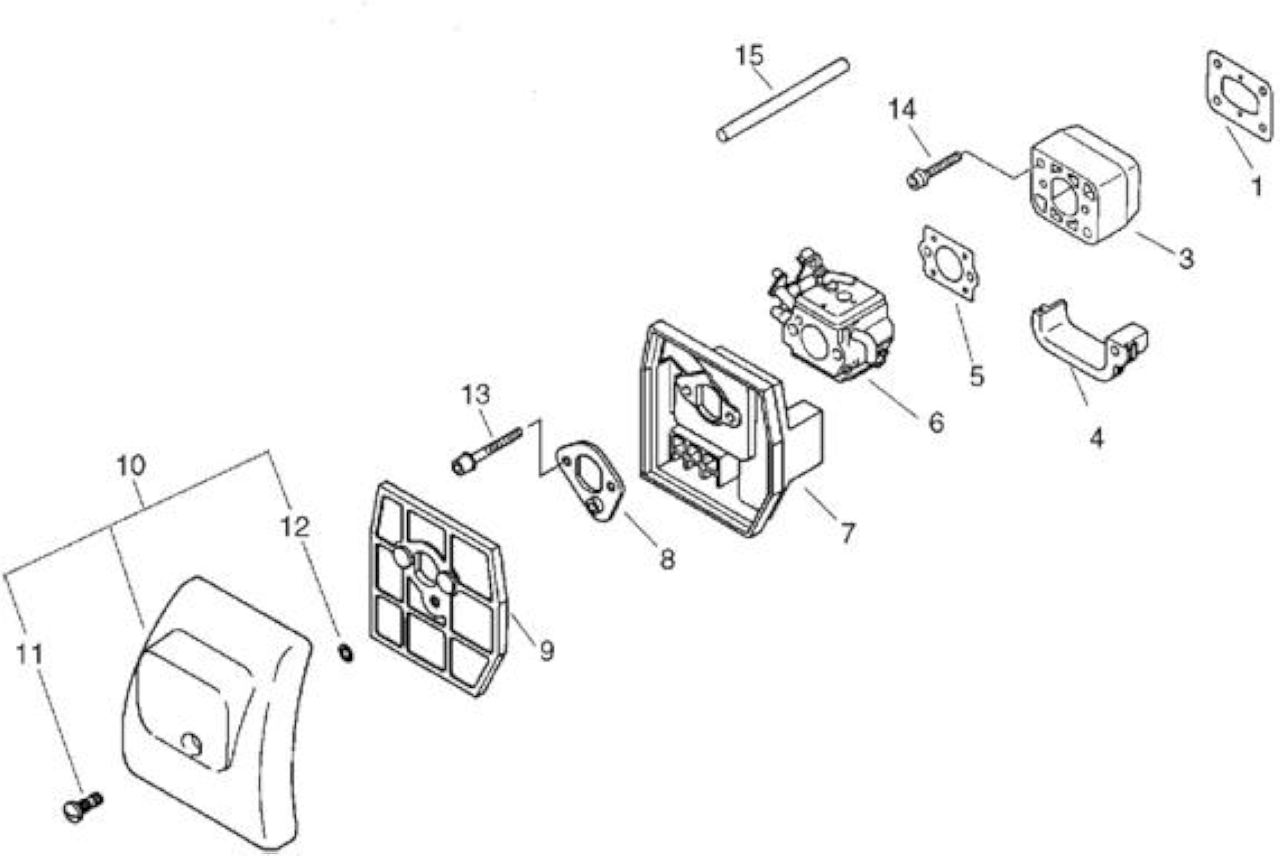

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR13001054430	GUARNIZIONE ISOL-CARBURATORE	1
3	ECR13000754430	ISOLATORE	1
4	ECR13001254430	PIASTRA PARAPOLVERE	1
5	ECR13001654430	GUARNIZIONE ISOL-CARBURATORE	1
6	ECRA021000951	*VEDI ECRA021000952 *	1
7	ECR13031454430	SUPPORTO FILTRO ARIA	1
8	ECR13042054430	SUPPORTO FILTRO ARIA	1
9	ECR13031054430	FILTRO ARIA IN FELTRO	1
10	ECR13030254431	COPERCHIO FILTRO ARIA	1
11	ECR13041540630	VITE COPERCHIO FILTRO ARIA	1
12	ECR90072000004	ANELLO GOMMA P-04	1
13	ECR90010505055	BULLONE BRUGOLA 5X55	2
14	ECR90016205030	BULLONE BRUGOLA 5X30	2
15	ECR13011054430	*VEDI ECR13011054431 *	1

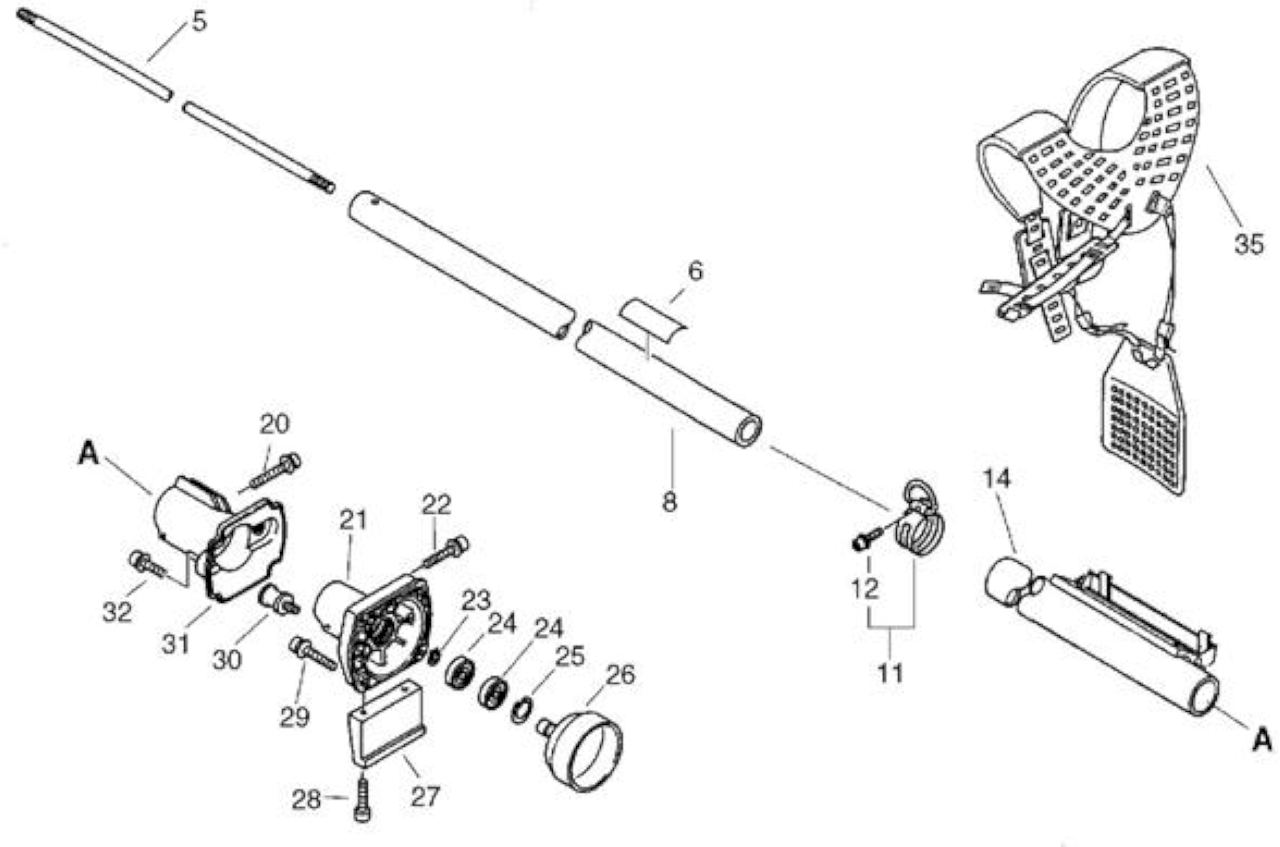

Rif.	Articolo	Descrizione	Q.tà	Nota
5	ECR61001151530	ASTA TRASMISSIONE	1
6	ECR89061743130	ETICHETTA	1
8	ECRC050000610	TUBO TRASMISSIONE COMPLETO -CM 153-	1
11	ECRP021012710	GANCIO	1
12	ECR9111805020	BULLONE	1
14	ECR61060354430	RACCORDO TUBO TRASMISSIONE	1
20	ECR9111805035	BOLT	1
21	ECR61022354430	FLANGIA PIGNONE	1
22	ECR9111805030	BOLT	2
23	ECR90070100015	FERMO CS15	1
24	ECR90081906202	CUSCINETTO BB6202	2
25	ECR90070200035	FERMO CR35	1
26	ECR17500554430	CAMPANA FRIZIONE	1
27	ECR30511054430	SUPPORTO MOTORE	1
28	ECR9111805020	BULLONE	2
29	ECR9111805025	BULLONE	4
30	ECR10090551530	AMMORTIZZATORE RINFORZATO	2

32 ECR9111805014 BOLT 4

31 ECR61092254430 PROTEZIONE FLANGIA 1

35 ECR30100051530 *VEDI ECRC062000550 * 1

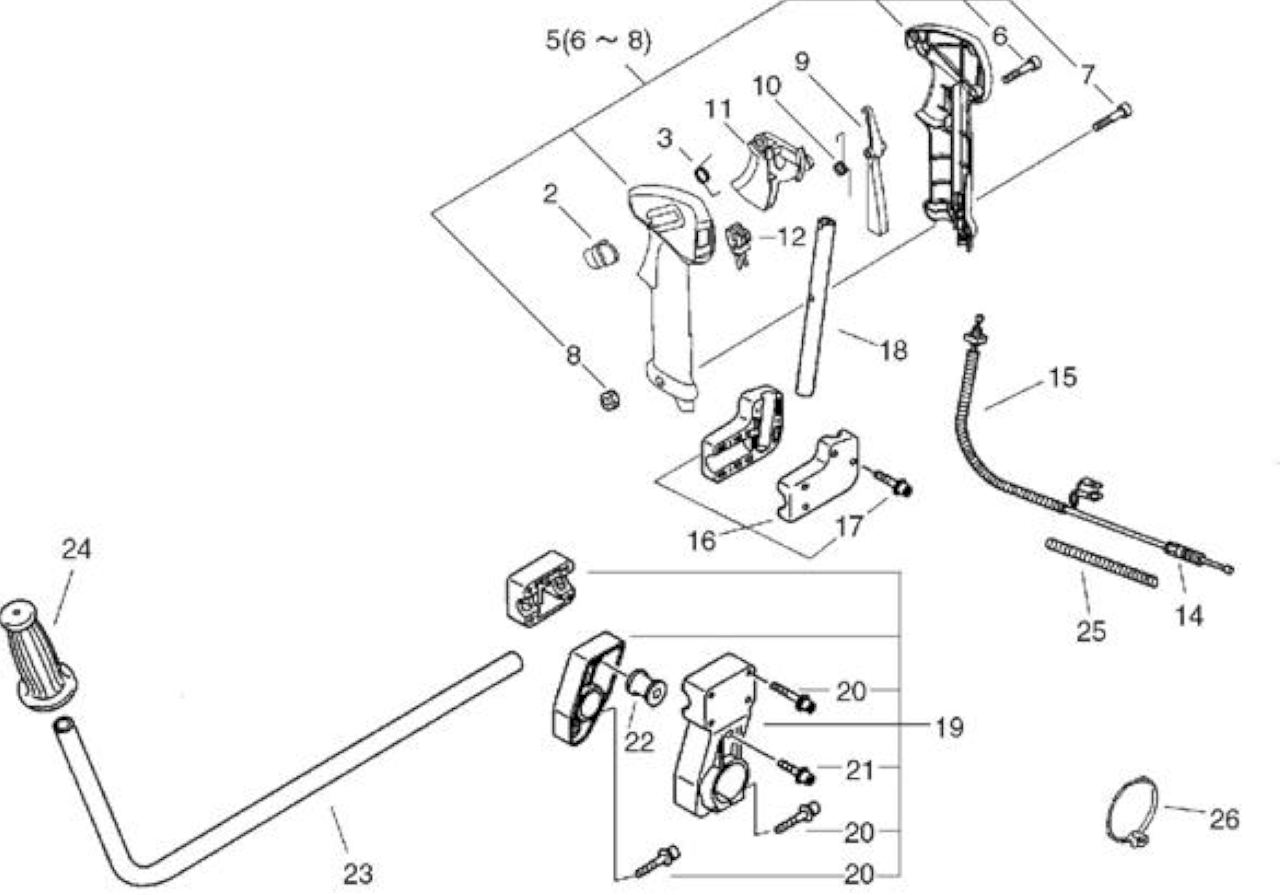

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECRC463000000	POMELLO *T.I.15-574	1
3	ECRV452000060	MOLLA FERMO ACCELERATORE*T.I.15-574	1
5	ECRP021013570	SET IMPUGNATURA DX	1
6	ECR90025304016	VITE SR 4X16	3
7	ECR90022005030	VITE SR 5X30	1
8	ECR90050000005	DADO N05	1
9	ECRC460000011	FERMO ACCELERATORE	1
10	ECRV452000130	MOLLA FERMO ACCELERATORE	1
11	ECRC450000022	GRILLETTO ACCELERATORE	1
12	ECR16340154530	INTERRUTTORE COMPLETO	1
14	ECRV430002030	CAVO ACCELERATORE	1
15	ECR17812754530	TUBETTO COPRI FILO ACC.TORE	1
16	ECRP021012730	SUPPORTO IMPUGNATURA	1
17	ECR9111805025	BULLONE	4
18	ECR35121047530	MANUBRIO DX *T.I.05-268	1
19	ECRP021012690	SUPPORTO IMPUGNATURA	1
20	ECR9111805035	BOLT	6
21	ECR9111805014	BOLT	2
22	ECR10090551530	AMMORTIZZATORE RINFORZATO	2
23	ECR35111054430	IMPUGNATURA SX	1
24	ECR35121347531	GOMMA IMPUGNATURA	1
25	ECRV475002930	TUBE	1
26	ECRV495000000	*VEDI ECR17812110850 *	2

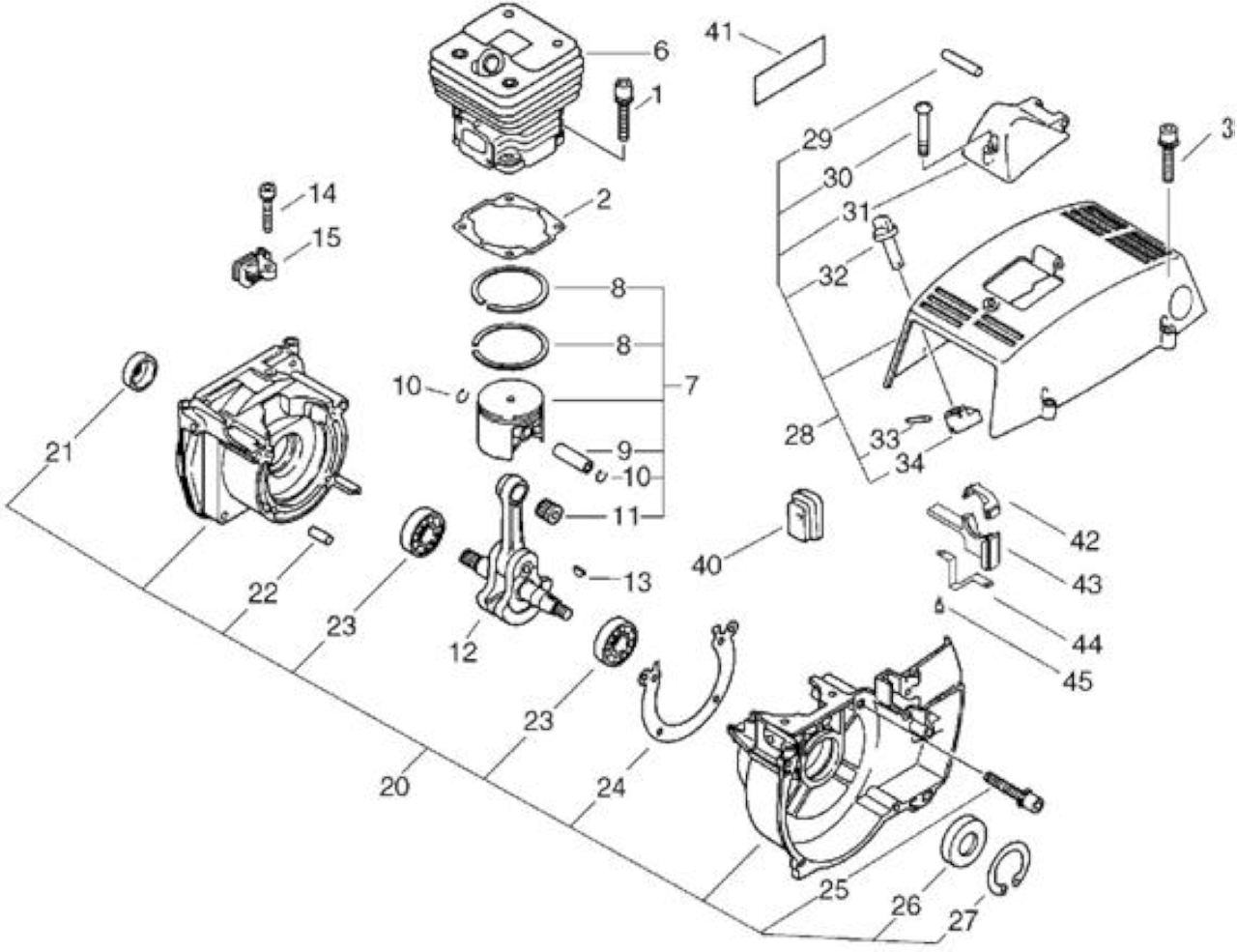

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90016205022	BULLONE BRUGOLA 5X22	4
2	ECR10101054430	GUARNIZIONE CILINDRO	1
3	ECR9111805022	BOLT	4
6	ECRA130000590	CILINDRO X CLS5800/5810	1
7	ECRP021007300	*VEDI ECRP021034161 *	1
8	ECR10001132330	FASCIA ELASTICA *T.I.95-535	2
9	ECR10001354430	SPINOTTO PISTONE	1
10	ECR10001500120	FERMO SPINOTTO	2
11	ECR10001212331	CUSCINETTO MM.12.5 *T.I.09-432	1
12	ECR10010054432	ALBERO MOTORE	1
13	ECR90032303014	CHIAVETTA	1
14	ECR90010505016	BULLONE BRUGOLA 5X16	1
15	ECR17811254432	FERMO CAVO ACCELERATORE	1
20	ECR10020454431	CARTER MOTORE	1
21	ECR10021219830	PARAOLIO	1
22	ECR10021503930	*VEDI ECR90033040080 *	2
23	ECR90081036202	CUSCINETTO BB6202	2
24	ECR10024254430	GUARNIZIONE CARTER MOTORE	1
25	ECR90016205035	BULLONE BRUGOLA 5X35	4
26	ECR10021302830	PARAOLIO 35*15*06	1
27	ECR90070200035	FERMO CR35	1
28	ECRP021007442	COPERCHIO CILINDRO	1
29	ECR90033040298	SPINA 4X29.8	1
30	ECR16389038330	BULLONE	1
31	ECR15901554430	PROTEZIONE CAPPUCCIO CANDELA	1
32	ECR17851054430	LEVA ARIA	1
33	ECR90034220010	PIN, SPRING 2*10	1
34	ECR17852254430	FERMO LEVA	1
40	ECR17821554431	GOMMINO	1
41	ECRX547001710	LABEL,ECHO	1
42	ECRV541000110	TENUTA	1
43	ECRV541000120	TENUTA *T.I.04-248	1
44	ECRV152001420	PIASTRINA *T.I.04-248	1
45	ECR90025304016	VITE SR 4X16	2

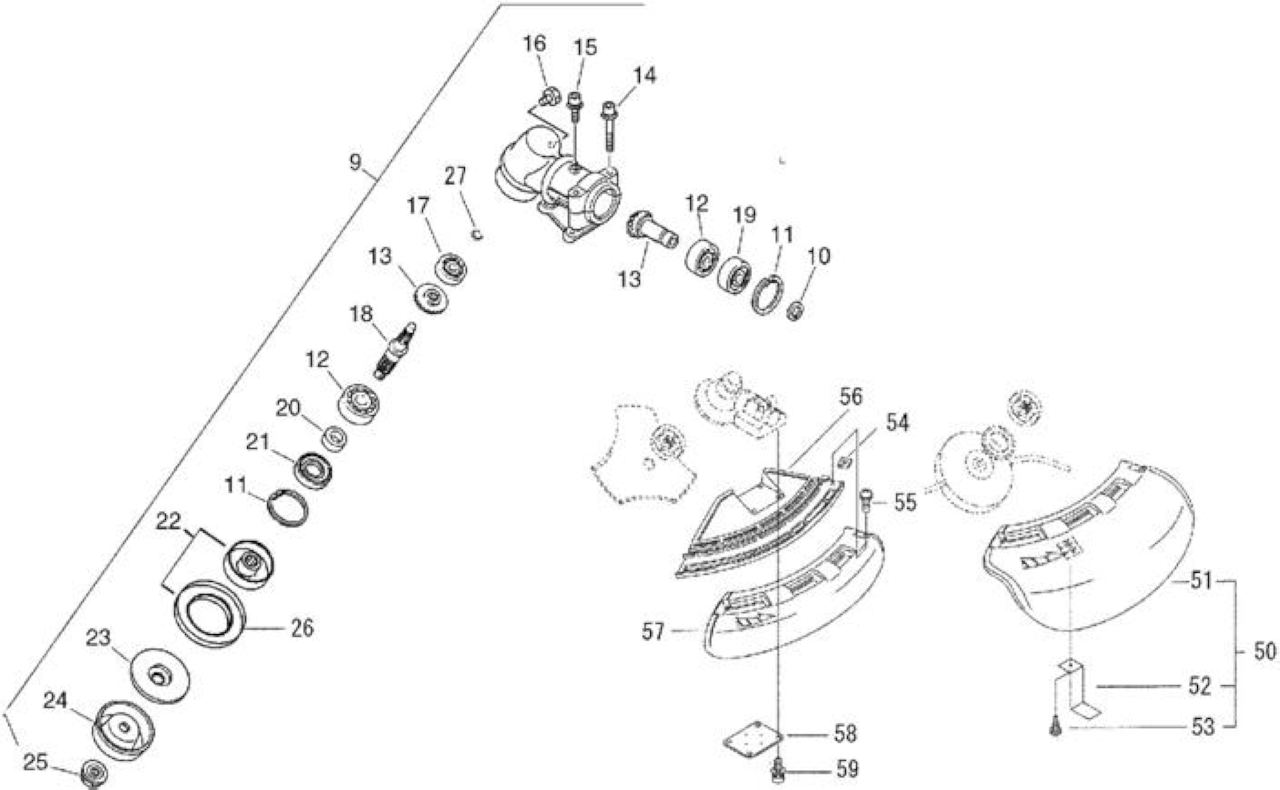

Rif.	Articolo	Descrizione	Q.tà	Nota
9	ECRP021017200	*VEDI ECRP021017201 *	1
10	ECR90070100015	FERMO CS15	1
11	ECR90070200035	FERMO CR35	2
12	ECR9406006202	*VEDI ECR90081006202 *	2
13	ECR61030047530	COPPIA CONICA	1
14	ECR9111805035	BOLT	2
15	ECR9111905012	BOLT	1
16	ECR61043450031	TAPPO TESTINA	1
17	ECR90080706001	CUSCINETTO BB6001	1
18	ECRC534000520	ALBERINO COPPIA CONICA	1
19	ECR90081306202	CUSCINETTO BB6202	1
20	ECR61033406230	DISTANZIALE PARAOLIO	1
21	ECR61041347530	PARAOLIO	1
22	ECRC535000441	PIASTRA PORTA DISCO	1
23	ECRC535000460	PIASTRINA PORTA DISCO	1
24	ECRV151000040	SOTTOCOPPA	1
25	ECR61032047530	DADO FERMA DISCO N12	1
26	ECR61035256830	GHIERA PIASTRA PORTA DISCO	1
27	ECR90070100012	FERMO CS12	1
50	ECRP021013770	*VEDI ECRP021013772 *	1
51	ECRC550000080	*VEDI ECRC550000082 *	1
52	ECRC554000030	LAMETTA TAGLIAFILO	1
53	ECR90025205012	VITE SR 5X12	1
54	ECR90056500005	DADO N.5	1
55	ECR90024205018	VITE SR 5X18	1
56	ECRC550000100	*VEDI ECRC550000102 *	1
57	ECRC550000090	*VEDI ECRC550000092 *	1
58	ECR69901356830	*VEDI ECRC552000200 *	1
59	ECR9111805025	BULLONE	4

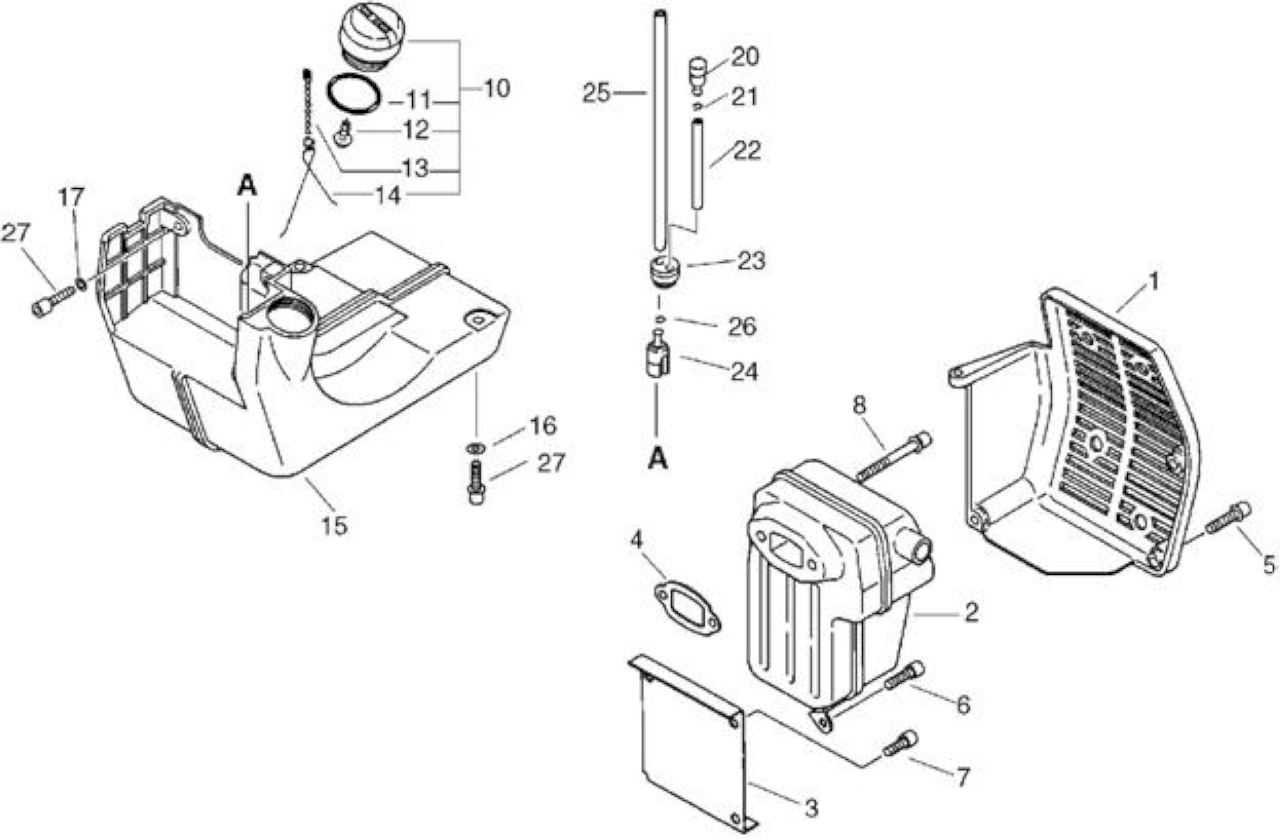

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR14590654431	COPERCHIO MARMITTA	1
2	ECRP021008640	MARMITTA *T.I.04-248	1
3	ECR14591054430	ISOLATORE MARMITTA	1
4	ECR14551054431	GUARNIZIONE MARMITTA	1
5	ECR9111805018	BULLONE	3
6	ECR90010505016	BULLONE BRUGOLA 5X16	1
7	ECR90010505010	BULLONE BRUGOLA 5X10	2
8	ECR90016205075	BULLONE BRUGOLA 5X75	2
10	ECR13100416432	CAP ASY, FUEL	1
11	ECR90072000032	ANELLO GOMMA P-32	1
12	ECR90024603008	VITE SR 3X08	1
13	ECR13102314730	CHAIN, BALL	1
14	ECR13104214730	SPRING, CLOSS	1
15	ECR13100554430	SERBATOIO	1
16	ECR13003110230	RONDELLA N05	2
17	ECR90060000005	RONDELLA PIANA M5	4
20	ECR13130056430	*VEDI ECR13130056431 *	1
21	ECR13201309820	*VEDI ECRV490001240 *	1
22	ECR13201002960	PIPE, FUEL	1
23	ECR13211544330	*VEDI ECR13211544331 *	1
24	ECR13120519831	*VEDI ECR13120519832 *	1
25	ECR13201054430	TUBO MISCELA * FUORI PRODUZIONE*	1
26	ECR13201326630	*VEDI ECRV490001230 *	1
27	ECR9111905016	BOLT	6
