Avviamento, Volano, Frizione, Valvola aspirazione, Valvola scarico Campana frizione

Filtro aria, Marmitta, Carburatore Impugnatura (L)

Impugnatura (U) Motore Salvagambe

Scatola ingranaggi (Impugnatura L) Scatola ingranaggi (Impugnatura U) Serbatoio benzina

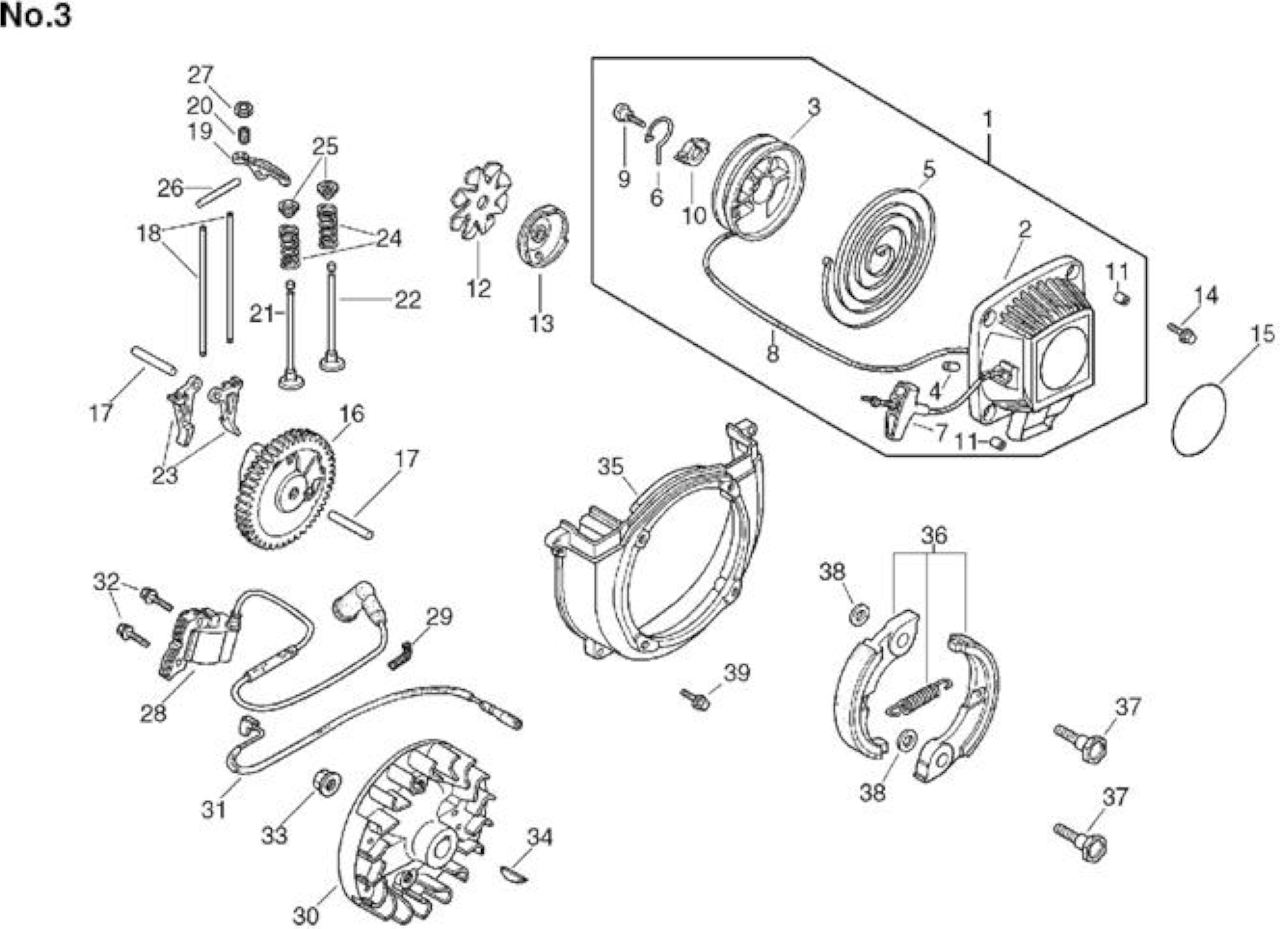

Rif. Articolo Descrizione Q.tà Nota

2 ECR28414ZM3U31ZCARTER AVVIAMENTO 1

3 ECR28421ZM3003 AVVOLGIFUNE 1

4 ECR28433ZM3003 GUIDE, ROPE 1

7 ECR28461ZM3003 IMPUGNATURA AVVIAMENTO 1

6 ECR28459ZM3003 GANCIO 1

9 ECR90012ZM3003 SCREW SET 1

8 ECR28462ZM3003 ROPE, RECOIL STARTER 1

11 ECR91505ZM3003 COLLAR 4

10 ECR91504ZM3003 BUSSOLA PULEGGIA 1

13 ECR28451ZM3003 PULEGGIA AVVIAMENTO 1

12 ECR28447ZM3000 VENTOLA AVVIAMENTO 1

14 ECR90005ZM3000 BOLT,FLANGE 5X18 4

16 ECR14100ZM3000 *VEDI ECR14100ZM3010 * 1 SOSTITUITO DA

16 ECR14100ZM3010 ALBERO A CAMME 1

18 ECR14410ZM3000 PUNTERIE 2

17 ECR14126ZM3000 ROLLER (5X23.8)

2 ECR14100ZM3010

20 ECR14451ZM3000 PIVOT, ROCKER ARM 2

19 ECR14431ZM3000 BILANCIERE VALVOLE 2

22 ECR14721ZM3000 VALVOLA SCARICO 1

21 ECR14711ZM5000 VALVOLA ASPIRAZIONE 1

24 ECR14751ZM3000 MOLLA VALVOLA 2

23 ECR14731ZM3003 LEVA PUNTERIE 2

25 ECR14771ZM3000 PIATTELLO MOLLA VALVOLA 2 SOSTITUITO DA

25 ECR14771ZM3010 RETAINER, VALVE SPRI 2

27 ECR90206ZM3000 NUT, TAPPET ADJUSTIN 2

26 ECR41313PL3000 ROLLER, 4X28

1 ECR14771ZM3010

29 ECR30519ZM3000 TUBE A, CORRUGATED ( 1

28 ECR30500ZM3003 MODULO ACCENSIONE 1

30 ECR31110ZM5013 * FUORI PRODUZIONE * 1

31 ECR32195ZM3000 CORD, STOP SWITCH 1

VOLANO

33 ECR9405010000 NUT, FLANG, 10MM 1

32 ECR934010501600 BOLT-WASHER, 5X16 2

35 ECR19611ZM5000 CARTER VENTOLA 1

34 ECR9440116120 KEY, WOODRUFF, 16X12 1

37 ECR22253ZM5003 BULLONE FRIZIONE 2

36 ECR22000ZM5003 FRIZIONE COMPLETA *FUORI 1 PROD.*

38 ECR22254ZM5003 RONDELLA FRIZIONE 2

ECR61091066632

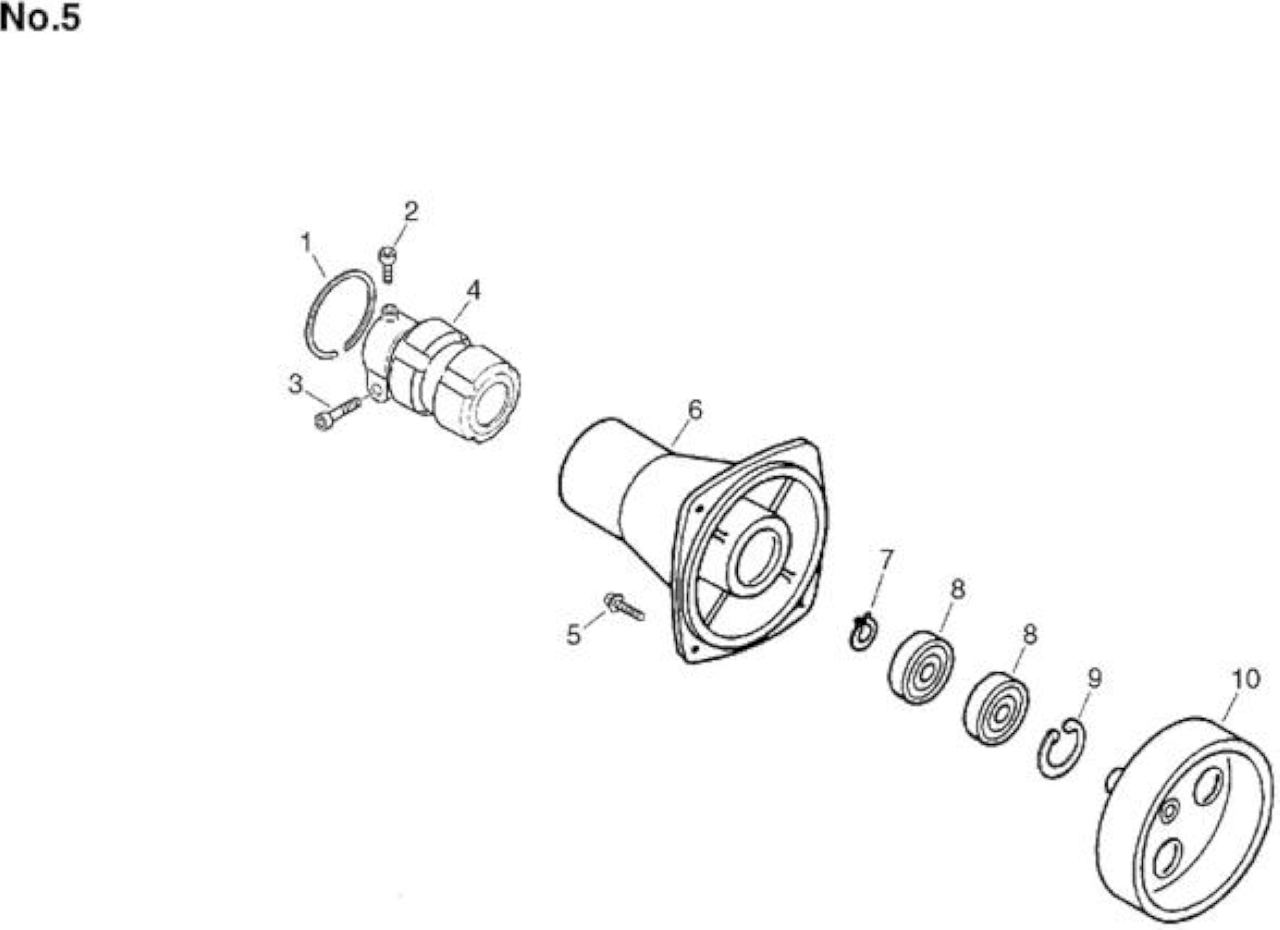

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90070200045	ANELLO DI TENUTA	1
2	ECR90016205012	BULLONE BRUGOLA 5X12	1
3	ECR90016205028	BULLONE BRUGOLA 5X28	1
4	ECR61091066632	CUSHION	1
4	ECR61091066631	AMMORTIZZATORE	1	SOSTITUITO DA
4	ECR61091066630	*VEDI ECR61091066631 *	1	ECR61091066632 SOSTITUITO DA
5	ECR90016206018	BOLT, H.S.H	4
6	ECR61022366630	FLANGIA	1
7	ECR90070100012	FERMO CS12	1
8	ECR90080706001	CUSCINETTO BB6001	2
9	ECR90070200028	FERMO CR28	1
10	ECR17500566630	CAMPANA FRIZIONE	1

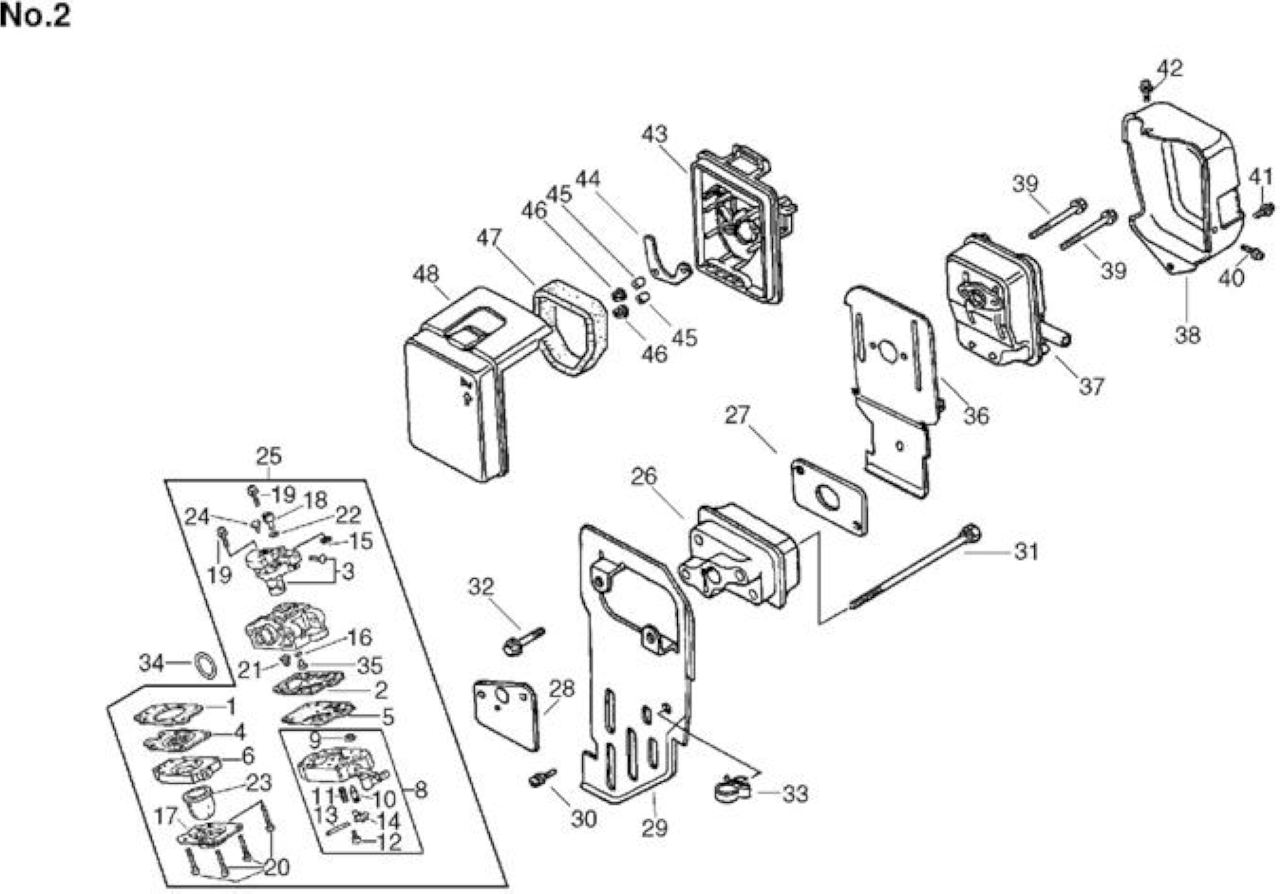

ECR16100ZM5824

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR16010ZM3004	GUARNIZIONE MEMBRANA	1
2	ECR16011ZM3014	GUARNIZIONE MEMBRANA POMPANTE	1
3	ECR16012ZM5004	VALVOLA ACC. COMPL.	1
4	ECR16013ZM3004	MEMBRANA	1
5	ECR16014ZM3004	MEMBRANA POMPANTE	1
6	ECR16017ZM3004	COPERCHIO POMPANTE	1
8	ECR16015ZM3004	CORPO CARBURATORE COMPL.	1
9	ECR16018ZM3004	SCREEN.,INRET	1
10	ECR16019ZM3004	VALVOLA SPILLO	1
11	ECR16020ZM3004	SPRING, METERING LEV	1
12	ECR16021ZM3004	SPRING, METERING LEV	1
14	ECR16023ZM3004	LEVER, METERING	1
15	ECR16024ZM3004	RING, SPRING RETAINI	1
16	ECR16025ZM3004	O-RING	1
17	ECR16026ZM3004	COVER, PRIMER PUMP	1
18	ECR16027ZM3004	VITE REGOLAZIONE CAVO	1
19	ECR16028ZM3004	SCREW, THROTTLE COVE	2
20	ECR16029ZM3004	SCREW, PUMP COVER	4
21	ECR16030ZM3004	SPRING, PUMP	1
22	ECR16031ZM3004	WASHER	1
23	ECR16032ZM3004	PRIMER	1
24	ECR16033ZM3004	PLUG	1
25	ECR16100ZM5824	*VEDI ECR16100ZM5826 *	1
25	ECR16100ZM5814	CARBURATORE	1	SOSTITUITO DA
26	ECR16211ZM3U30	COLLETTORE	1
27	ECR16212ZM3000	GUARNIZIONE ISOLATORE	1
28	ECR16221ZM3000	GUARNIZIONE ISOL-CARBURATORE	1
29	ECR19651ZM3U30	GUIDE,AIR INLET	1
30	ECR938940501000	SCREW-WASHER, 5X10	1
31	ECR90010ZM3000	BOLT, HEX., 5X75	2
32	ECR90112ZM3U30	BOLT, FLANGE 5X32	2
33	ECR90659680013	CLIP, WIRE HARNESS	1
34	ECR91301ZM3000	O-RING 14.8X2.4	1
35	ECR99101ZM30420	GETTO	1
36	ECR18515ZM3810	GUIDE,AIR EX	1
37	ECR18310ZM3000	MARMITTA	1
38	ECR19722ZM3000	COPERCHIO MARMITTA	1
39	ECR90004ZM3000	BOLT FLANGE, 5X50	2
40	ECR938910500800	SCREW-WASHER, 5X8	1
41	ECR938940501000	SCREW-WASHER, 5X10	1
42	ECR938940501600	SCREW-WASHER, 5X16	1
43	ECR17220ZM3000Z	COPERCHIO F.A. *FUORI	1

PRODUZIONE*

45 ECR91503ZM3000 COLLER, AIR CLEANER 2

Rif.	Articolo	Descrizione	Q.tà Nota
46	ECR9405005000	NUT, FLANGE,5MM	2
47	ECR17211ZM3000	* FUORI PRODUZIONE * FILTRO ARIA	1
48	ECR17231ZM3000Z	*VEDI ECR04105ZM3G00Z*	1

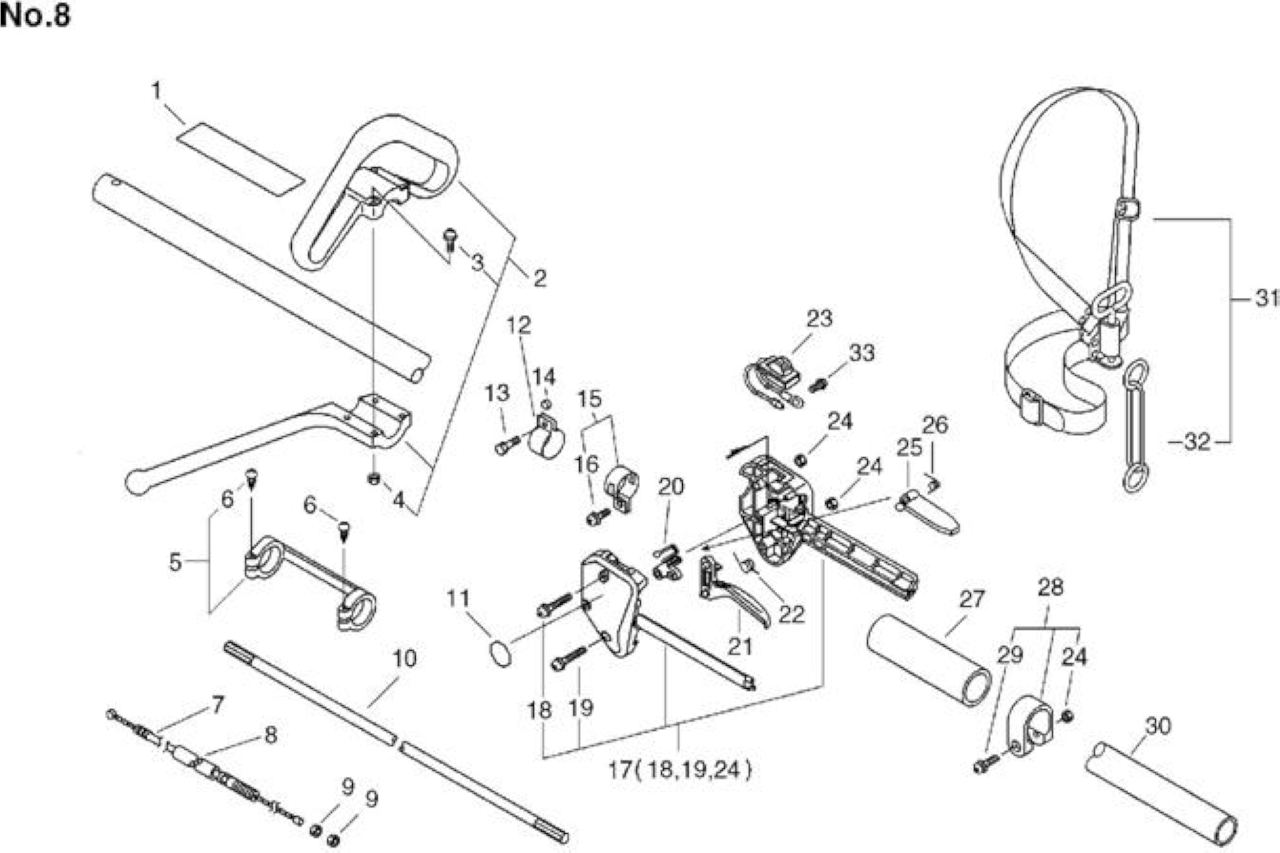

Rif. Articolo Descrizione Q.tà Nota

1 ECRX505000140 ETICHETTA 1 SOSTITUITO DA

2

ECR89061743130

1 ECR89061763630 *VEDI ECRX505000140 * 1 SOSTITUITO DA

ECR35120155630 IMPUGNATURA SX COMPL.

1 ECR89061743130

5 ECR61028142230 DISTANZIATORE 1

4 ECR90050000005 DADO N05 4

7 ECR17800166630 CAVO ACCELERATORE 1

6 ECR90025304025 SCREW 4*25 2

8 ECR16211056530 TUBETTO COPRI FILO ACC.TORE 1

11 ECR89015739130 *VEDI ECR89015739131 * 1

9 ECR90050200006 DADO 3N06 2

10 ECR61001106230 ASTA TRASMISSIONE 1

13 ECR90010005018 BULLONE 5X18 1

12 ECR30120707530 *VEDI ECR30120707531 * 1

15 ECR30120042230 FERMO IMPUGNATURA 28MM 1

14 ECR69901203330 BOCCOLA 1

16 ECR90024205014 VITE SR 5X14 1

19 ECR90024205025 VITE SR 5X25 1

18 ECR90024205035 VITE SR 5X35 1

20 ECR17801252630 FERMO ACCELERATORE 1

*T.I.03-128

23 ECR16340066630 INTERRUTTORE STOP 1

22 ECR17804342230 MOLLA DI RITORNO 1

24 ECR90050000005 DADO N05 1

24 ECR90050000005 DADO N05 2

25 ECR17809052632 LEVA BLOCCA ACCELERATORE 1

26 ECR17801352630 MOLLA BLOCCA ACCELERATORE 1

25 ECR17809052631 *VEDI ECR17809052632 *

ECR17809052632

ECR17809052632

25 ECR17809052630 *VEDI ECR17809052631 * 1 SOSTITUITO DA

1 SOSTITUITO DA

28 ECR61027251830 FASCETTA 1

27 ECR35121351830 GOMMA IMPUGNATURA 1

30 ECR61020656930 TUBO TRASMISSIONE 1

29 ECR90024205028 VITE SR 5X28 1

31 ECR30100055230 * VEDI ECR30100055232 * 1 SOSTITUITO DA

31 ECR30100055231 *VEDI ECR30100055230 * 1

32 ECR30130524330 ATTACCO CINGHIE

1 ECR30100055231

ECR15911209961

ECRC062000181

ECRC062000181

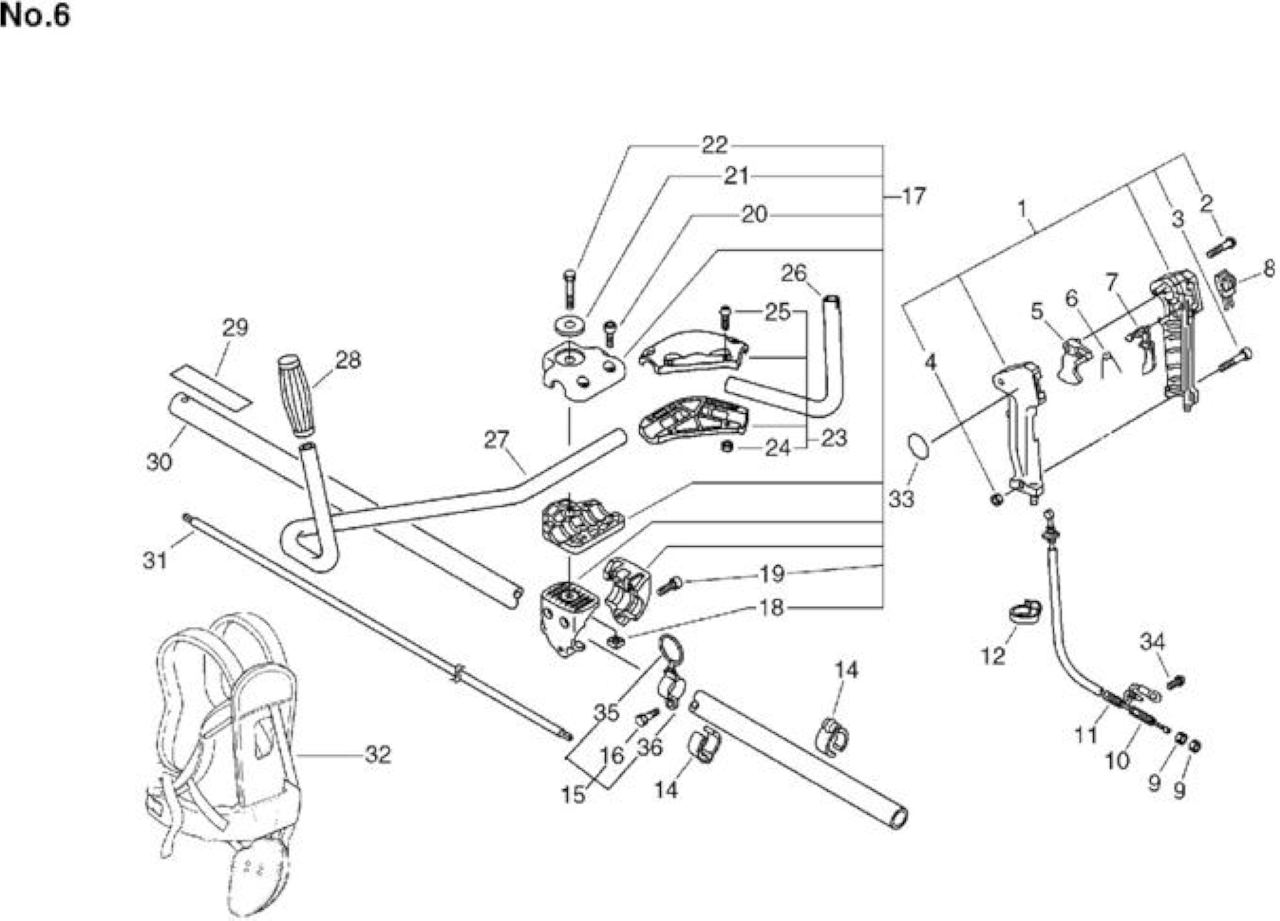

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR35110247530	IMPUGNATURA *T.I.01-051	1
2	ECR90024603025	VITE SR 3X25	4
3	ECR90022005030	VITE SR 5X30	1
4	ECR90050000005	DADO N05	1
5	ECR17801005960	GRILLETTO ACC.RE *T.I.01-051	1
6	ECR17801335631	MOLLA FERMO ACCE.RE *T.I.01-051	1
7	ECR17801205960	BLOCCA ACCELERATORE *T.I.01-051	1
8	ECR16340066730	SWITCH, ON OFF	1
9	ECR90050200006	DADO 3N06	2
10	ECR17800166730	CAVO ACCELERATORE	1
11	ECR17812747530	TUBETTO COPRI FILO ACC.TORE	1
12	ECR15911209960	*VEDI ECR15911209961 *	1	SOSTITUITO DA
12	ECR15911209961	CLIP	1
14	ECR22492452930	CLIP	2
15	ECR30120005230	*VEDI ECRP021012660 *	1
16	ECR90010505012	BULLONE BRUGOLA 5X12	1
17	ECR35130152930	SUPPORTO IMPUGNATURA *T.I.01-052	1
18	ECR90056550008	DADO -08-	1
19	ECR90016205030	BULLONE BRUGOLA 5X30	3
20	ECR90016205020	BULLONE BRUGOLA 5X20	2
21	ECR60501454230	RONDELLA	1
22	ECR35142152130	BOLT	1
23	ECR35120251430	*VEDI ECRP021012780 *	1
24	ECR90050000005	DADO N05	4
25	ECR90016205020	BULLONE BRUGOLA 5X20	4
26	ECR35121452931	MANUBRIO DX *T.I.05-268	1
27	ECR35101052931	MANUBRIO SX *T.I.05-268	1
28	ECR35131122430	*VEDI ECR35131122431 *	1
29	ECR89061743130	ETICHETTA	1
30	ECR61020656930	TUBO TRASMISSIONE	1
31	ECR61001106230	ASTA TRASMISSIONE	1
32	ECR30100156831	*VEDI ECRC062000180 *	1	SOSTITUITO DA
32	ECRC062000181	*VEDI ECRC062000182 *	1
32	ECRC062000180	*VEDI ECRC062000182 *	1	SOSTITUITO DA
33	ECR89015739130	*VEDI ECR89015739131 *	1
34	ECR90024205010	VITE SR 5X10	1
35	ECR30101505330	HOOK, BAND	1
36	ECR30121004630	*VEDI ECR30121004631 *	1

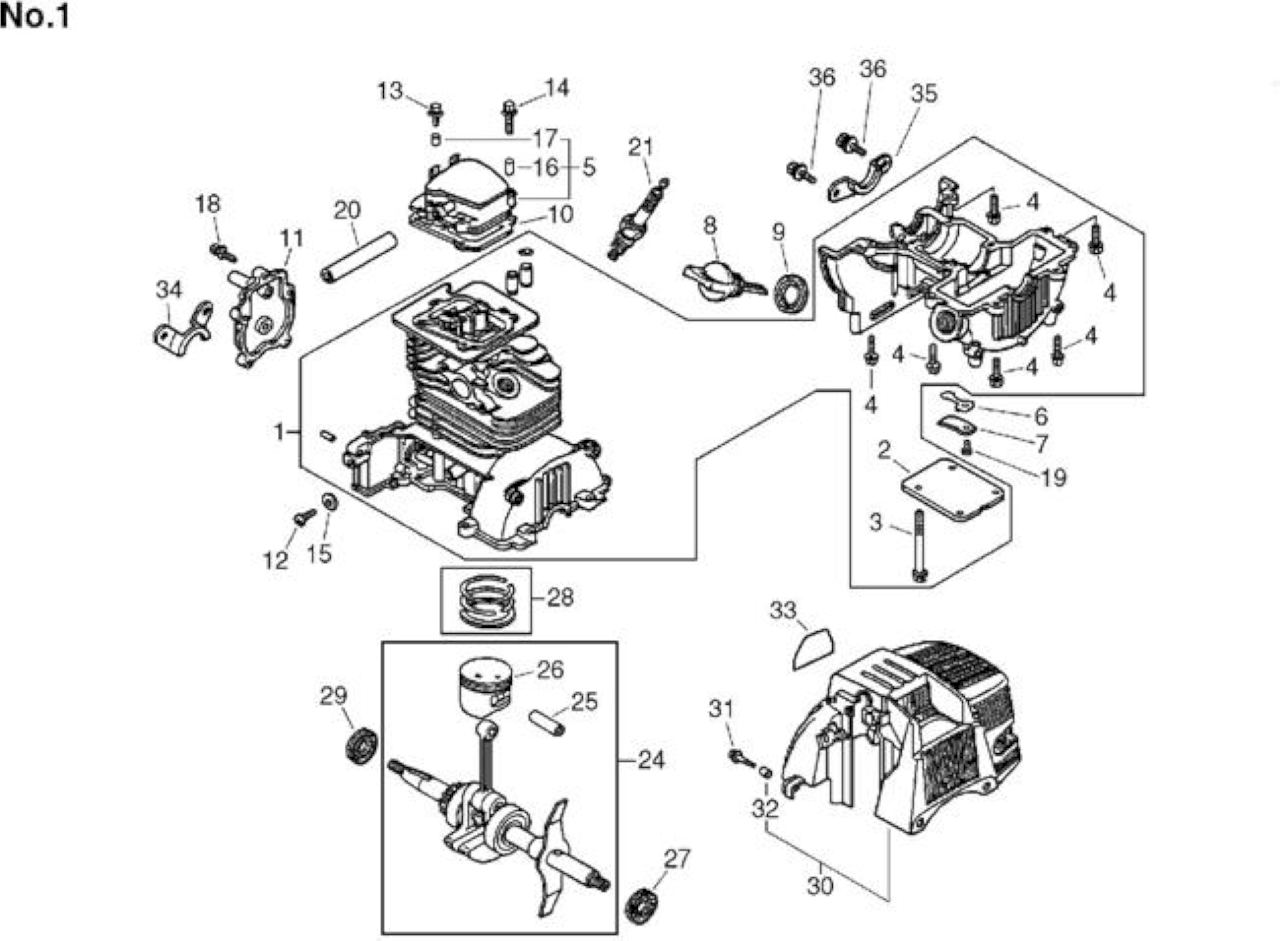

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR11010ZM5010	CILINDRO C/CARTER MOTORE	1
2	ECR15511ZM3000	COVER,OIL OUTLET VAL	1
3	ECR90003ZM3000	BOLT,FLANGE 5X55	4
4	ECR90005ZM3000	BOLT,FLANGE 5X18	6
5	ECR12310ZM3003	COPERCHIO VALVOLE	1
6	ECR15571ZM3003	VALVE,OIL OUTLET	1
7	ECR15572ZM3000	PLATE,STOPPER	1
8	ECR15620ZM3003	TAPPO OLIO CARTER	1
9	ECR15625ZE1003	PARAOLIO	1
10	ECR12312ZM3020	* FUORI PRODUZIONE * GUARNIZIONE COP. VALVOLE	1
11	ECR14121ZM5010	COPERCHIO ALBERO A CAMME	1
12	ECR90011ZM3000	SCREW,PAN, 6X8	1
13	ECR90002ZM3000	BOLT,FLANGE 5X14	1
14	ECR90001ZM3000	BOLT,FLANGE 5X22	2
15	ECR90481GW3000	WASHER,SEALING 6.5MM	1
16	ECR91501ZM3000	*VEDI ECR91501ZM3010 *	2	SOSTITUITO DA
16	ECR91501ZM3010	COLLAR,HEAD COVER	2
17	ECR91506ZM3000	COLLAR A,HEAD COVER	1
18	ECR934010401600	BOLT-WASHER 4X16	5
19	ECR93500030050A	SCREW,PAN 3X5	1
20	ECR950057006830	TUBE, 7X68 (95005-70	1

ECR91501ZM3010

24 ECR13310ZM5030 CRANKSHAFT COMP 1

25 ECR13111ZM5000 SPINOTTO PISTONE 1

24 ECR13310ZM5010 *VEDI ECR13310ZM5020 *

ECR13310ZM5030

ECR13310ZM5030

24 ECR13310ZM5020 KIT ALBERO + PISTONE 1 SOSTITUITO DA

1 SOSTITUITO DA

26

26 ECR13101ZM5000 *VEDI ECR13101ZM5020 * 1 SOSTITUITO DA

ECR13101ZM5020 PISTONE 1

27

28 ECR13010ZM5000 SET FASCE ELASTICHE 1

ECR91213ZM3003 PARAOLIO

1 ECR13101ZM5020

30 ECR19720ZM3U30ZCOPRI CILINDRO 1

29 ECR91214ZM3003 PARAOLIO 1

32 ECR91502ZM3000 COLLAR, TOP COVER 2

31 ECR90112GK8010 BOLT, FLANGE, 5X22 2

33 ECR89011566630 *VEDI ECR89011566631 * 1 SOSTITUITO DA

33 ECR89011566631 LABEL, MODEL 1

35 ECR11114ZM3000 GUARD A,GRASS 1

34 ECR11113ZM3000 GUARD A,GRASS

1 ECR89011566631

36 ECR934010401000 BOLT-WASHER 4X10 2

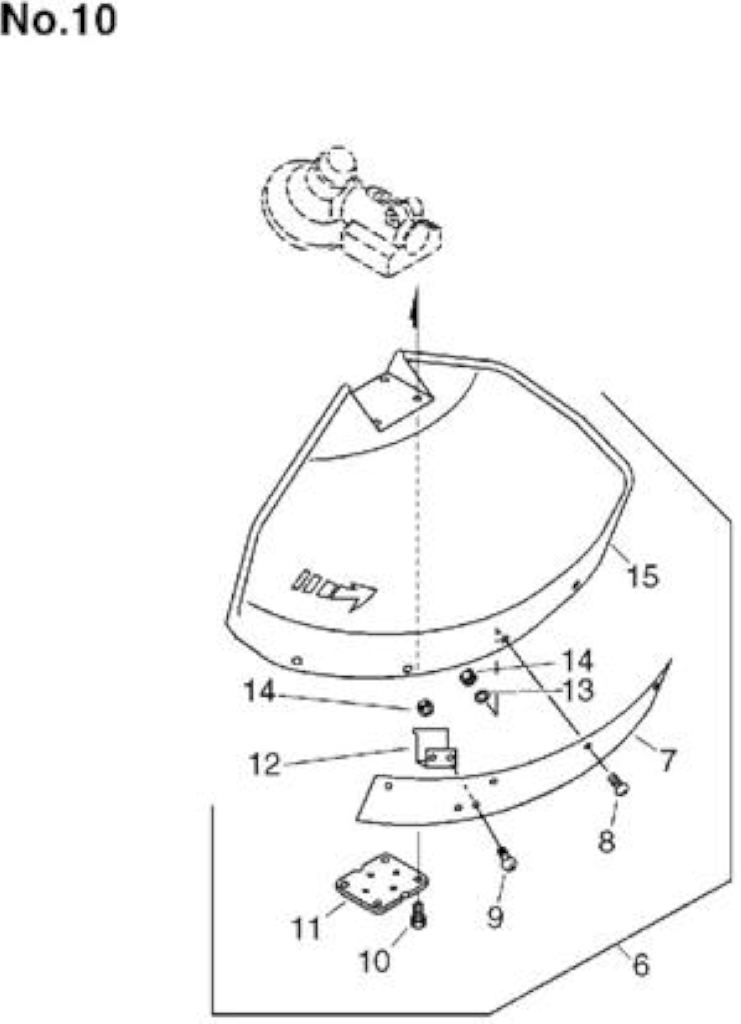

Rif.	Articolo	Descrizione	Q.tà Nota
6	ECR69900052931	*VEDI ECRP021012620 *	1
7	ECR69901352130	PROTEZIONE PLASTICA	1
8	ECR90016205018	BULLONE BRUGOLA 5X18	4
9	ECR90016205014	BULLONE BRUGOLA 5X14	2
10	ECR90016205025	BULLONE BRUGOLA 5X25	4
11	ECR69901356830	*VEDI ECRC552000200 *	1
12	ECR69901654530	LAMETTA TAGLIAFILO	1
13	ECR90060300005	RONDELLA PIANA M5	4
14	ECR90050000005	DADO N05	6
15	ECR69901052931	SHIELD,BLADE	1

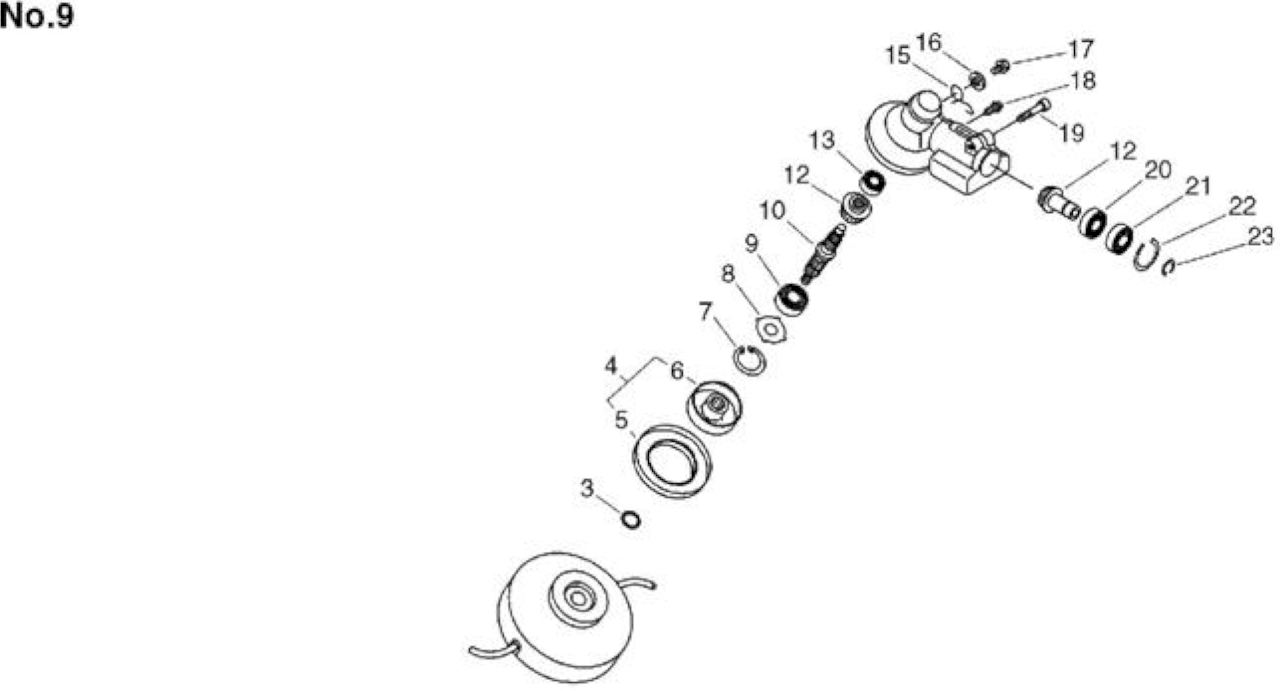

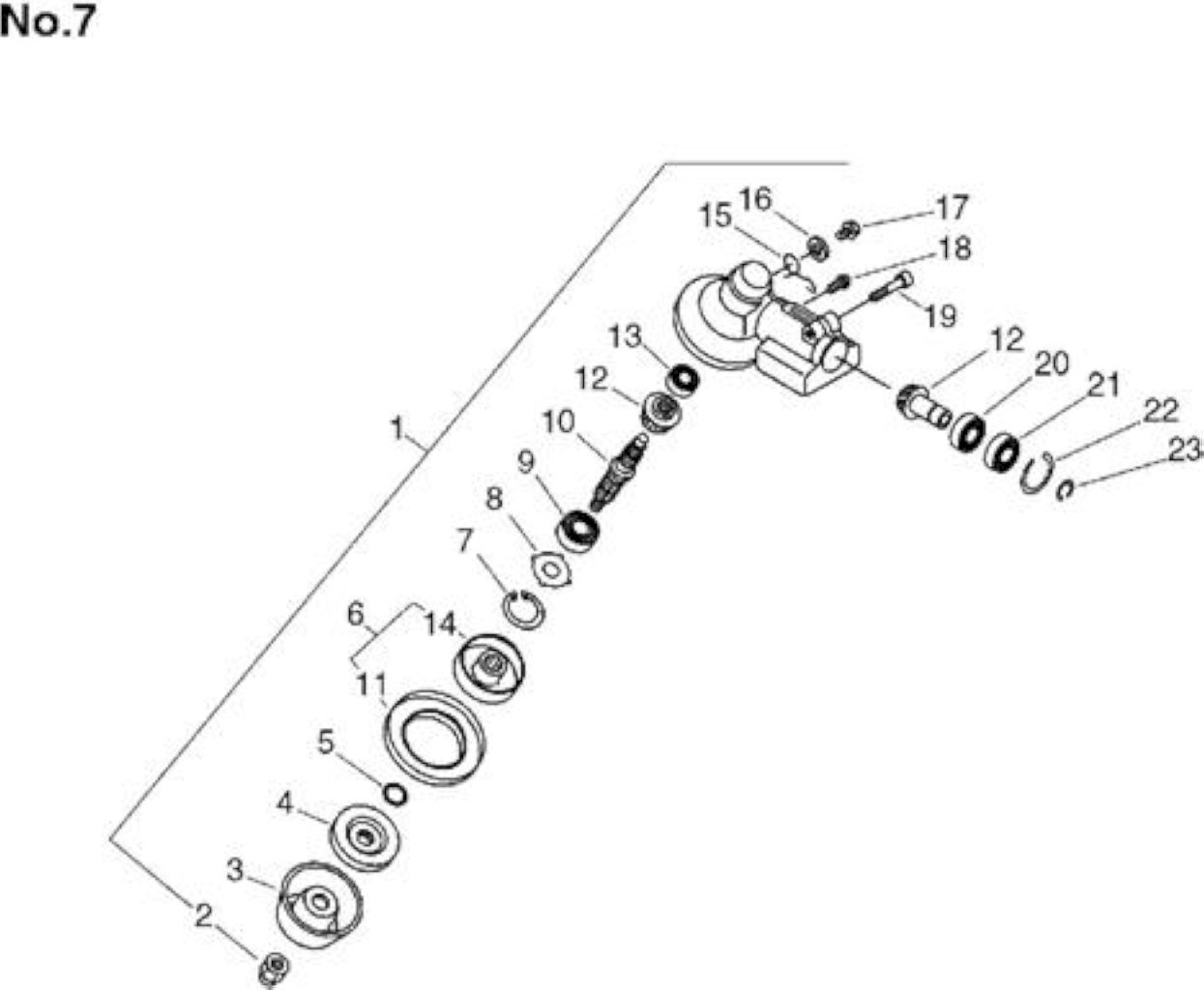

Rif. Articolo Descrizione Q.tà Nota

4 ECR61031352931 *VEDI ECRC535000000 * 1 SOSTITUITO DA

ECRC535000001

4 ECRC535000000 *VEDI ECRC535000001 * 1 SOSTITUITO DA

4 ECRC535000001 *VEDI ECR61031352932 *

1 ECRC535000001

ECRC535000011

6 ECR61031352131 *VEDI ECRC535000010 * 1 SOSTITUITO DA

6 ECRC535000010 *VEDI ECRC535000011 * 1 SOSTITUITO DA

6 ECRC535000011 PIASTRINA PORTA DISCO T.N. 1

ECRC535000011

9 ECR90081206201 CUSCINETTO BB6201 1

8 ECR61044456830 RONDELLA COPPIA CONICA 1

12 ECR61030056930 COPPIA CONICA 1

10 ECR61031056930 *VEDI ECR61031056931 * 1

15 ECR61047352131 *VEDI ECRV452001310 * 1

13 ECR90081000629 CUSCINETTO BB 629 1

17 ECR61043450030 *VEDI ECR61043450031 * 1

16 ECR90060350008 RONDELLA 1

19 ECR90016206030 BULLONE BRUGOLA 6X30 1

18 ECR90024205010 VITE SR 5X10 1

21 ECR90080306001 CUSCINETTO BB6001 1

20 ECR90080006001 CUSCINETTO BB6001 1

22 ECR90070200028 FERMO CR28 1

Rif. Articolo Descrizione Q.tà Nota

1 ECR61040056931 *VEDI ECR61040056932 * 1 SOSTITUITO DA

ECR61040056932

4 ECR61031452130 PIASTRA FERMA DISCO 1

3 ECR69922956830 SOTTOCOPPA FISSA 1

6 ECRC535000000 *VEDI ECRC535000001 * 1 SOSTITUITO DA

5 ECR90072000012 ANELLO GOMMA P-12 1

6 ECR61031352931 *VEDI ECRC535000000 * 1 SOSTITUITO DA

6 ECRC535000001 *VEDI ECR61031352932 *

1 ECRC535000001

8 ECR61044456830 RONDELLA COPPIA CONICA 1

7 ECR90070200032 FERMO CR32

1 ECRC535000001

10 ECR61031056930 *VEDI ECR61031056931 * 1

9 ECR90081206201 CUSCINETTO BB6201 1

11 ECR61035256830 GHIERA PIASTRA PORTA DISCO 1

14 ECR61031352131 *VEDI ECRC535000010 * 1 SOSTITUITO DA

12 ECR61030056930 COPPIA CONICA 1

13 ECR90081000629 CUSCINETTO BB 629 1

14 ECRC535000011 PIASTRINA PORTA DISCO T.N. 1

ECRC535000011

16 ECR90060350008 RONDELLA 1

14 ECRC535000010 *VEDI ECRC535000011 * 1 SOSTITUITO DA

15 ECR61047352131 *VEDI ECRV452001310 *

1 ECRC535000011

17 ECR61043450030 *VEDI ECR61043450031 * 1 SOSTITUITO DA

17 ECR61043450031 TAPPO TESTINA 1

19 ECR90016206030 BULLONE BRUGOLA 6X30 1

18 ECR90024205010 VITE SR 5X10

1 ECR61043450031

21 ECR90080306001 CUSCINETTO BB6001 1

20 ECR90080006001 CUSCINETTO BB6001 1

22 ECR90070200028 FERMO CR28 1

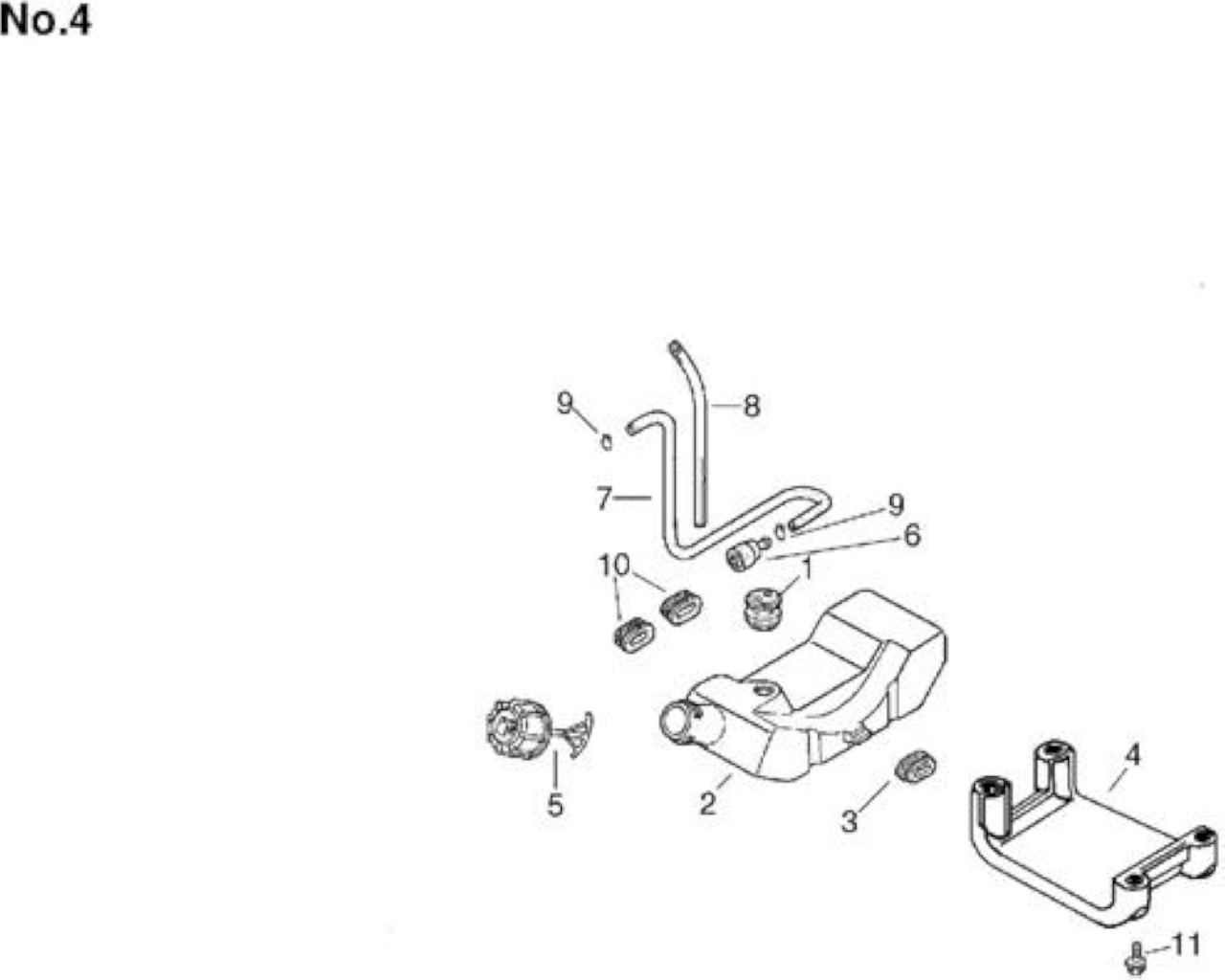

Rif. Articolo Descrizione Q.tà Nota

2 ECR17511ZM5003 *VEDI ECR17511ZM5023 * 1

5 ECR17620ZM3814 *VEDI ECR17620ZM3815* 1

4 ECR17555ZM3U30ZGUARD COMP,TANK *NH1 1

7 ECR17701ZM3003 TUBE, FUEL 1

6 ECR17672ZM3003 FILTRO MISCELA 1

9 ECR91401ZM3003 CLIP, TUBE 2

8 ECR17702ZM3003 TUBE, FUEL RETURN 1

10 ECR17533ZM3000 *VEDI ECR17532ZM3010 * 2
