Avviamento, Volano Carburatore

Filtro aria, Marmitta Imbragatura, Pompa Motore

Serbatoio miscela, Schienale, Serbatoio liquidi

ECR15660152130 E ECR16201013310

ECR17720244331

ECR17723412220

ECR17721544430

ECR89011849130

ECR17500011612

ECR15680144731

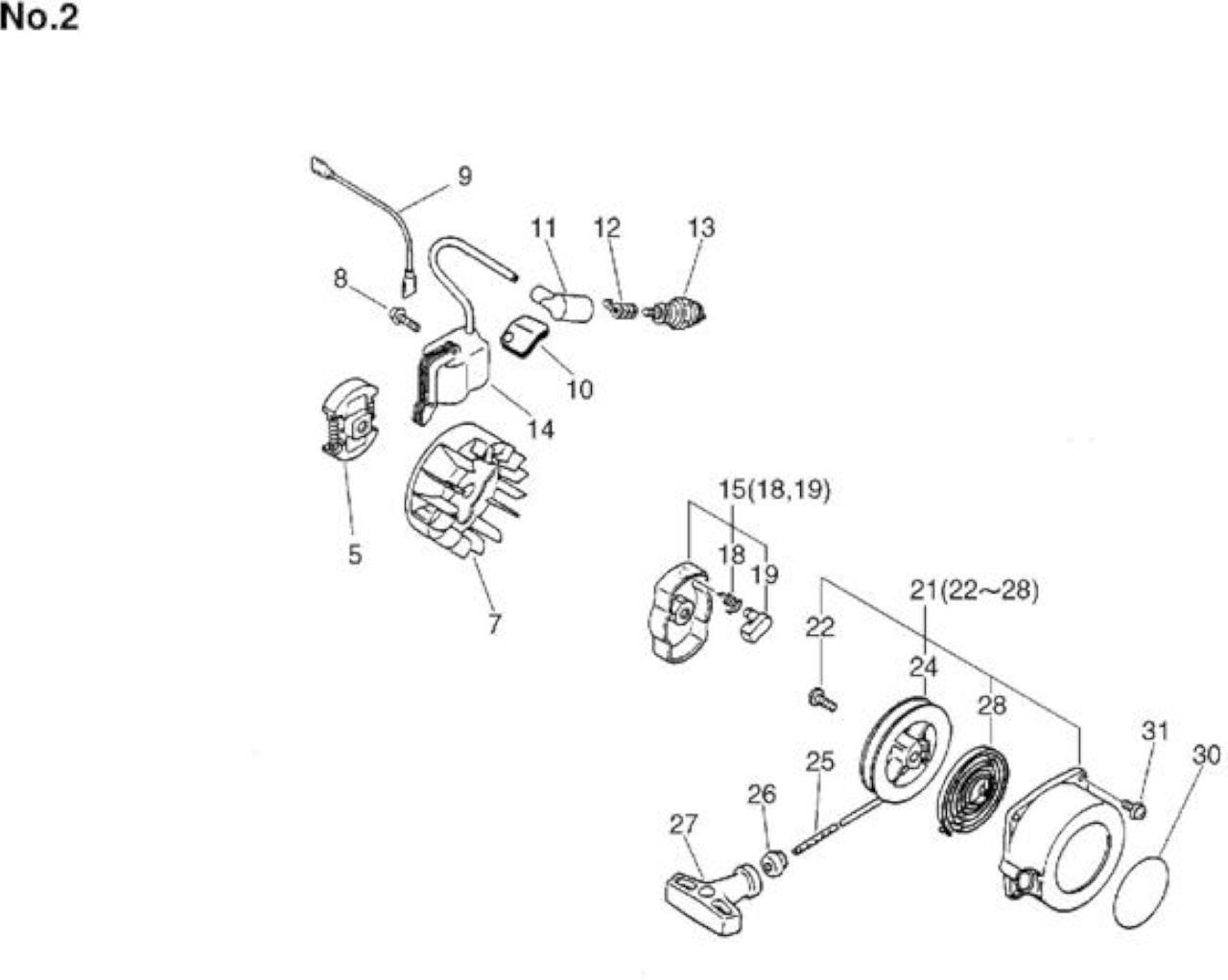

Rif. Articolo Descrizione Q.tà Nota

5 ECR17500011611 *VEDI ECR17500011612 * 1 SOSTITUITO DA
7	ECR15680144731	VOLANO	*T.I.98-624 1
7	ECR15680144730	*VEDI ECR15680144731 *		1	SOSTITUITO DA
8	ECR90024204022	VITE SR 4X22		2
9	ECR16201013310	LEAD, GROUND		1
10	ECR15011242030	GUIDA IN GOMMA		1
11	ECR15901203433	CAPPUCCIO CANDELA		1
12	ECR15901103432	MOLLA CAPPUCCIO CANDELA		1
14	ECR15660152130	* VEDI ECR15660152131 *		1
14	ECR15660111911	*VEDI ECRP021000610 *		1	SOSTITUITO DA
14 ECR15660111910 *VEDI ECR15660111911 * 1 ECR15660152130 E EOCRS1T6IT2U01IT0O13D3A10
15	ECR17720244331	*VEDI ECR17720212220 *		1
15	ECR17720244330	*VEDI ECR17720212220 *		1	SOSTITUITO DA
18	ECR17723412220	MOLLA DI RITORNO		1
18	ECR17723442030	*VEDI ECR17723412220 *		1	SOSTITUITO DA
19	ECR17721844330	GANCIO AVVIAMENTO		1
21	ECR17720042033	AVVIAMENTO COMPLETO		1
21	ECR17720042032	*VEDI ECR17720042033 *		1	SOSTITUITO DA
22	ECR17723644330	VITE		1	ECR17720042033
24	ECR17721544430	AVVOLGIFUNE		1
24	ECR17721542030	*VEDI ECR17721544430 *		1	SOSTITUITO DA
25	ECR17722610120	FUNE AVVIAMENTO		1
26	ECR17722742030	*VEDI ECRP022045770 *		1
27	ECR17722806530	IMPUGNATURA AVVIAMENTO		1
28	ECR17722042030	* VEDI ECRP022019680 *		1
30	ECR89011849130	ETICHETTA		1
30	ECR89011844330	*VEDI ECR89011849130 *		1	SOSTITUITO DA
31	ECR90024204016	VITE SR 4X16		2

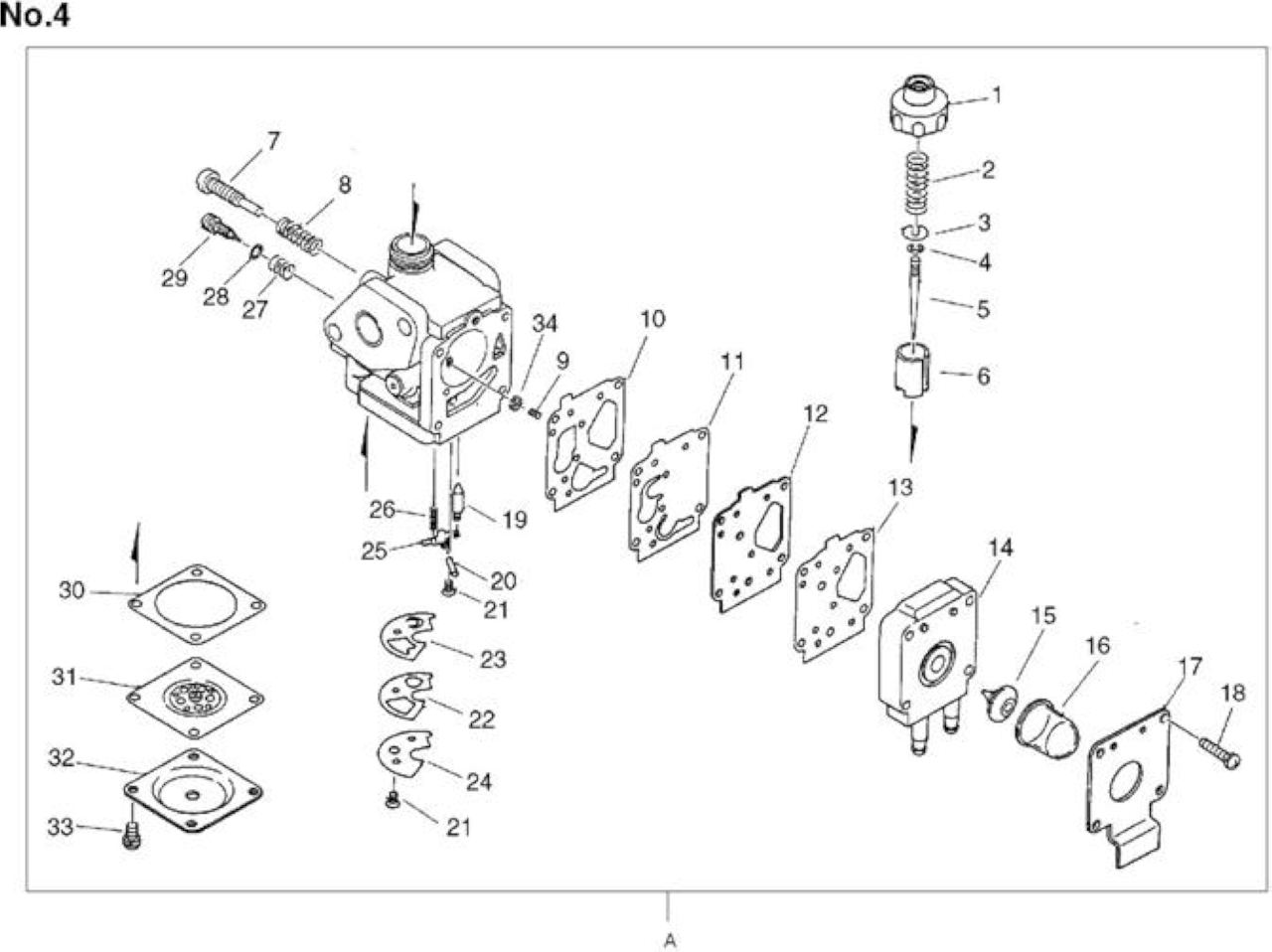

Rif. Articolo Descrizione Q.tà Nota

1 ECR12411305530 COPERCHIO VALVOLA 1

4 ECR12411605530 FERMO SPILLO 1

2 ECR12411405530 MOLLA ACCELERATORE 1

3 ECR12411505530 FERMO MOLLA 1

6 ECR12431812710 VALVOLA ACCELLERATORE 1

5 ECR12431722831 SPILLO GETTO 1

8 ECR12416011120 MOLLA VITE REGOLAZIONE 1

7 ECR12415905530 VITE REGOLAZIONE 343SL 1

10 ECR12436112710 GUARNIZIONE CARBURATORE 1

9 ECR12435550130 MOLLA REGOLAZIONE 1

12 ECR12436212710 CORPO POMPANTE 1

11 ECR12436440830 MEMBRANA POMPANTE 1

14 ECR12436512710 COPERCHIO POMPA 1

13 ECR12436312710 GUARNIZIONE 1

16 ECR12438012710 POMPANTE PRIMARIO 1

15 ECR12437412710 VALVOLA DI CONTROLLO 1

19 ECR12432052830 SPILLO CARBURATORE 1

17 ECR12434252830 PIASTRINA POMPANTE 1

21 ECR90021203008 SCREW 3*8 2

20 ECR12433221330 SPINOTTO GALLEGGIANTE 1

ECR90021203008

22 ECR12437453630 VALVOLA DI CONTROLLO 1

21 ECR90020403008 *VEDI ECR90021203008 * 2 SOSTITUITO DA

24 ECR12434512710 PIASTRINA 1

23 ECR12437512710 GUARNIZIONE 1

26 ECR12433112710 MOLLA BILANCIERE 1

25 ECR12432121330 BILANCIERE 343SL 1

28 ECR12435621330 ANELLO GOMMA 1

27 ECR12435521330 MOLLA REGOLAZIONE 1

29

29 ECR12435446430 *VEDI ECR12435412710 * 1 SOSTITUITO DA

ECR12435412710 VITE REGOLAZIONE 343SL 1

30

31 ECR12434149930 MEMBRANA C/DISCO 1

ECR12435821330 GUARNIZIONE, MEMBRANA

1 ECR12435412710

33 ECR90024003008 SCREW 3*8 (W/W,SW) 4

32 ECR12432421330 PIASTRINA MEMBRANA 1

34 ECRP004000010 SCHERMO 1

ECR13030752830

ECRV104000160

ECRA320000251

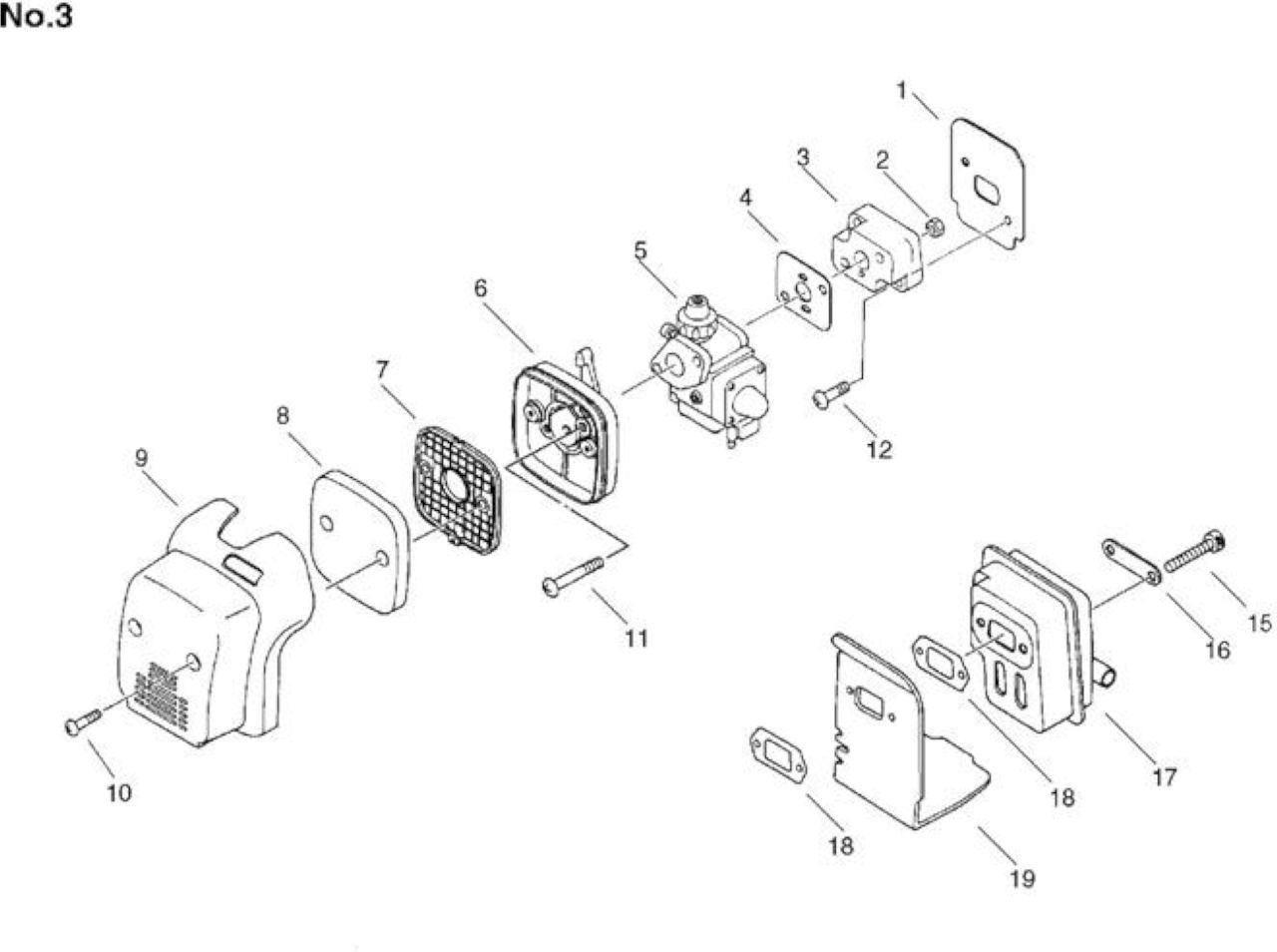

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR13001612710	GUARNIZIONE ISOLATORE	1
2	ECR90050000005	DADO N05	2
3	ECR13001712711	ISOLATORE	1
4	ECR13001052830	GUARNIZIONE ISOLATORE	1
5	ECR12420012710	CARBURATORE COMPLETO	1
6	ECR13030712710	*VEDI ECR13030752830 *	1	SOSTITUITO DA
6	ECR13030753930	*VEDI ECR13030752830 *	1	SOSTITUITO DA
6	ECR13030752830	CORPO FILTRO ARIA	1	ECR13030752830
7	ECR13031152830	GRIGLIA FILTRO ARIA	1
8	ECR13031052830	FILTRO ARIA	1
9	ECR13030812710	COPERCHIO FILTRO ARIA	1
10	ECR90024204020	VITE SR 4X20	2
11	ECR90024205060	VITE SR 5X60	2
12	ECR90024205020	VITE SR 5X20	2
15	ECR90010505055	BULLONE BRUGOLA 5X55	2
16	ECR14564204930	RONDELLA MARMITTA	1
17	ECR14561011610	MARMITTA	1
18	ECR14551042031	*VEDI ECRV104000160 *	2	SOSTITUITO DA
18	ECRV104000160	GUARNIZIONE MARMITTA	2
19	ECRA320000251	COPRI MARMITTA	1
19	ECRA320000250	*VEDI ECRA320000251 *	1	SOSTITUITO DA
19	ECR14587144331	*VEDI ECR14563142030 *	1	ECRA320000251 SOSTITUITO DA
19	ECR14563142030	*VEDI ECRA320000250 *	1	SOSTITUITO DA
				ECRA320000251

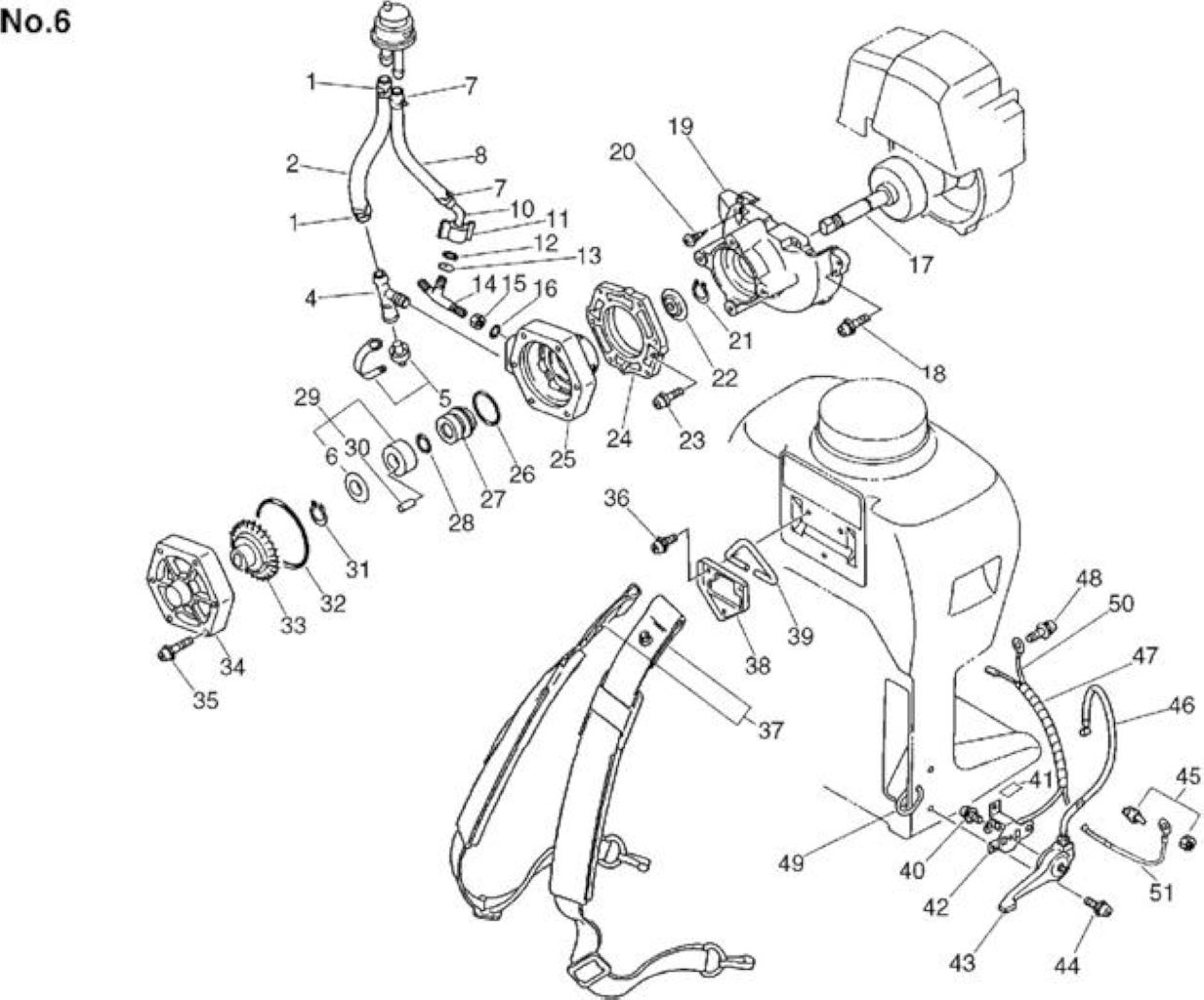

Rif. Articolo Descrizione Q.tà Nota

1 ECR35702301110 *VEDI ECRV495000310 * 2 SOSTITUITO DA

ECRV495000310

5 ECR38200411710 *VEDI ECRP021014800 * 1

4 ECR38201511610 RACCORDO 1

7 ECR38602010511 CLIP (10MM) 2

6 ECR40011111410 RONDELLA 1

10 ECR38601210511 RACCORDO 1

8 ECR38601012710 TUBO 1

12 ECR38601910510 GUARNIZIONE 1

11 ECR38601510510 *VEDI ECR38601510511 * 1

14 ECR38401311610 *VEDI ECR38401311611 * 1

13 ECR38601810510 PIASTRINA GETTO 1

16 ECR90072200100 O RING P-10A 1

15 ECR38402910510 *VEDI ECRK541000041 * 1

18 ECR90024204016 VITE SR 4X16 4

17 ECR17500511810 CAMPANA FRIZIONE 1

20 ECR90025204014 VITE SR 4X14 2

19 ECR10150712712 *VEDI ECRP021005570 * 1

22 ECR40511410510 GOMMINO 1

21 ECR90070100012 FERMO CS12 1

24 ECR10020911910 SUPPORTO POMPA 1

23 ECR90024506016 SCREW 6*16 4

26 ECR90072400029 ANELLO DI TENUTA 1

25 ECR40521010512 CORPO POMPA 1

27 ECR40510011410 TENUTA MECCANICA 1

30 ECR40511310510 PERNO 1

29 ECR40510311411 RACCORDO TENUTA 1

32 ECR90072430067 ANELLO DI TENUTA 1

31 ECR90070400012 FERMO CR12 1

34 ECR40521110511 PROTEZIONE POMPA 1

33 ECR40511010512 GIRANTE POMPA 1

36 ECR90024206010 VITE SR 6X10 3

35 ECR90024205040 VITE SR 5X40 6

37

37 ECR30030011610 *VEDI ECR30030011611 * 2 SOSTITUITO DA

ECR30030011611 CUSCINO C/CINGHIA 2

38

39 ECR30061011610 GANCIO 1

ECR30061411610 SUPPORTO

1 ECR30030011611

41 ECR89015739130 *VEDI ECR89015739131 * 1

40 ECR90024205010 VITE SR 5X10 1

43 ECR17800012710 LEVA ACCELERATORE 1

42 ECR17812313210 BRACKET, THROTTLE 1

44 ECR90024205016 VITE SR 5X16 2

Rif.	Articolo	Descrizione	Q.tà Nota
46	ECR17800112711	CAVO ACCELERATORE	1
47	ECR13201513210	TUBE, COIL	1
48	ECR90024205010	VITE SR 5X10	1
49	ECR30031901611	MOSCHETTONE	2
50	ECR16201011612	LEAD, GROUND	1
51	ECR16201413210	LEAD, GROUND	1

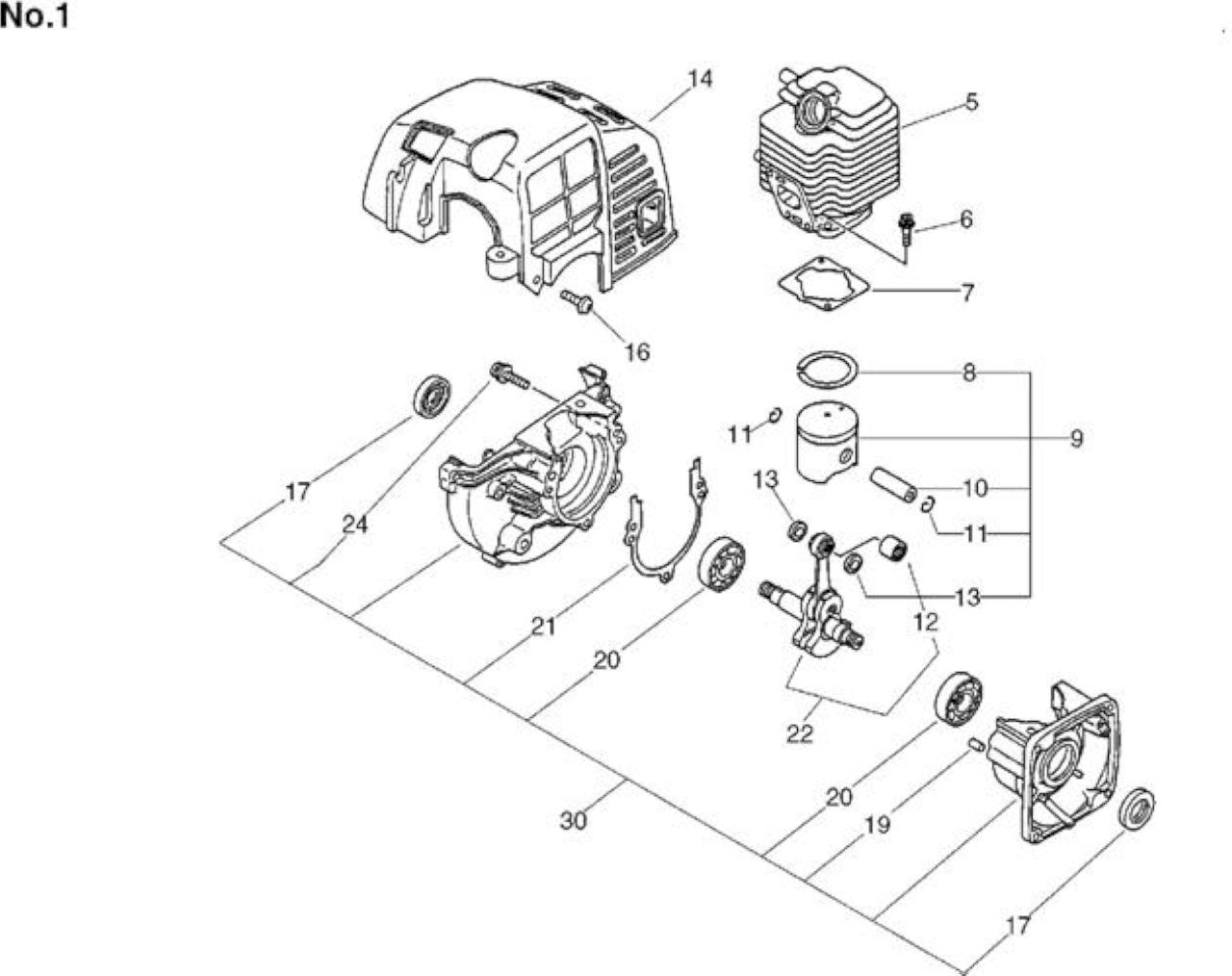

Rif.	Articolo	Descrizione	Q.tà	Nota
5	ECR10101147630	*VEDI ECR10101148730 *	1	SOSTITUITO DA
5	ECR10101148730	CILINDRO X SHR4100/HC1000/GT2103	1	ECR10101148730
6	ECR90016205022	BULLONE BRUGOLA 5X22	2
7	ECR10101044331	*VEDI ECR10101044332 *	1	SOSTITUITO DA
7	ECR10101044332	GUARNIZIONE CILINDRO	1
9	ECR10000044330	*VEDI ECR10000044331 *	1	SOSTITUITO DA
9	ECR10000044331	KIT PISTONE	1
8	ECR10001105330	FASCIA ELASTICA *T.I.04-247	1
10	ECR10001311520	SPINOTTO PISTONE	1
11	ECR10001504630	FERMO SPINOTTO	2
13	ECR10001411520	DISTANZIALE SPINOTTO	2
14	ECR10151442030	*VEDI ECR10151442031 *	1	SOSTITUITO DA
14	ECR10151442031	CARTER CILINDRO	1
16	ECR90024204016	VITE SR 4X16	2
22	ECR10010052131	*VEDI ECR10010052132 *	1	SOSTITUITO DA
22	ECR10010052132	*VEDI ECRA011000002 *	1	ECRA011000002 SOSTITUITO DA
22	ECRA011000002	*VEDI ECRA011001300 *	1
12	ECR10001251230	*VEDI ECRV553000030 *	1	SOSTITUITO DA
12	ECRV553000030	*VEDI ECRV553000060 *	1	SOSTITUITO DA
12	ECRV553000010	CUSCINETTO DI BIELLA	1	ECRV553000010
30	ECR10020451030	*VEDI ECR10020451031 *	1	SOSTITUITO DA
30	ECR10020451031	CARTER MOTORE	1	ECR10020451031
17	ECR10021242030	*VEDI ECR10021242031 *	2	SOSTITUITO DA
17	ECR10021242031	PARAOLIO	2	ECR10021242031
19	ECR10021503930	*VEDI ECR90033040080 *	2
20	ECR90081036201	*VEDI ECR9403536201 *	2	SOSTITUITO DA
20	ECR9403536201	CUSCINETTO BB6201/C3	2
21	ECR10024242030	GUARNIZIONE CARTER MOTORE	1

ECR10101044332

ECR10000044331

ECR10151442031

ECRA011000002

ECRV553000010

ECR9403536201

24 ECR90024205028 VITE SR 5X28 3 SOSTITUITO DA

24 ECR90016205028 BULLONE BRUGOLA 5X28

3 ECR90016205028

Rif. Articolo Descrizione Q.tà Nota

2 ECR25001101110 GUARNIZIONE TAPPO 1

4

5 ECR25421012210 FILTRO SERBATOIO LIQUIDI 1

3 ECR25002611310 VALVOLA SFIATO 1

ECR25002711310 GUARNIZIONE TAPPO 1

5

ECR25421012210

5 ECR25421012210 FILTRO SERBATOIO LIQUIDI 1 SOSTITUITO DA

ECRE220000010 *VEDI ECR25421012210 * 1 SOSTITUITO DA

6

8 ECR35701512710 DADO TUBO 1

ECR35611110510 FILTRO LIQUIDI

1 ECR25421012210

10 ECR90051800006 NUT, FLANGE 3

9 ECR89018410610 LABEL, CAUTION 1

12 ECR90024205010 VITE SR 5X10 2

11 ECR10492511610 SUPPORTO 1

16 ECR10491011610 AMMORTIZZATORE 1

13 ECR10491011410 AMMORTIZZATORE 2

17

17 ECR13100512710 *VEDI ECR13100512711 * 1 SOSTITUITO DA

ECR13100512711 SERBATOIO MISCELA 1

18

19 ECR13201040830 TUBO MISCELA 1

ECR89011812710 LABEL, ECHO

1 ECR13100512711

ECR13201040830

20 ECR13202140630 RACCORDO TUBO MISCELA 1

19 ECR12902811612 *VEDI ECR13201040830 * 1 SOSTITUITO DA

ECR13130056430

21 ECR13130056430 *VEDI ECR13130056431 * 1

21 ECR13130040630 *VEDI ECR13130056430 * 1 SOSTITUITO DA

23 ECR13200211910 TUBETTO MISCELA 1

22 ECR13011100530 FERMO 1

24 ECR13120550430 *VEDI ECR13120514930 * 1 SOSTITUITO DA

24 ECR13120514930 *VEDI ECR13120514931 * 1

26 ECR90024206014 VITE SR 6X14 3

25 ECR25300612710 SERBATOIO LIQUIDI

1 ECR13120514930

28 ECR90024305016 SCREW 5*16 3

27 ECR89011212710 LABEL, MODEL 1

ECR90024305016

29 ECR35701012710 RACCORDO TUBO 1

28 ECR90024205016 VITE SR 5X16 3 SOSTITUITO DA

31 ECR25021111410 DADO CHIUSURA 1

30 ECR35701412711 GUARNIZIONE GOMMA 1

33 ECR30010512710 *VEDI ECR30010513210 * 1

32 ECR90072030028 ANELLO GOMMA 28 1

34

35 ECR90024205016 VITE SR 5X16 3

ECR30033312710 SUPPORTO CUSCINO 1

35

ECR90024205016

36 ECR90024206020 VITE SR 6X20 2

ECR90024205014 VITE SR 5X14 3 SOSTITUITO DA

38 ECR89017810611 LABEL, CAUTION 1

37 ECR22491512711 SUPPORTO LANCIA 1

41 ECR38400212710 TUBO LANCIA 1

42 ECR22440011710 *VEDI ECRE245000070 *

ECRE245000050

42 ECR22440010510 *VEDI ECR22440011710 * 1 SOSTITUITO DA

1 SOSTITUITO DA

ECRE245000050

ECRE270000030

ECRE271000000

ECR22410011613

ECR13160009861

CON ECR13160009860

ECRA358000000

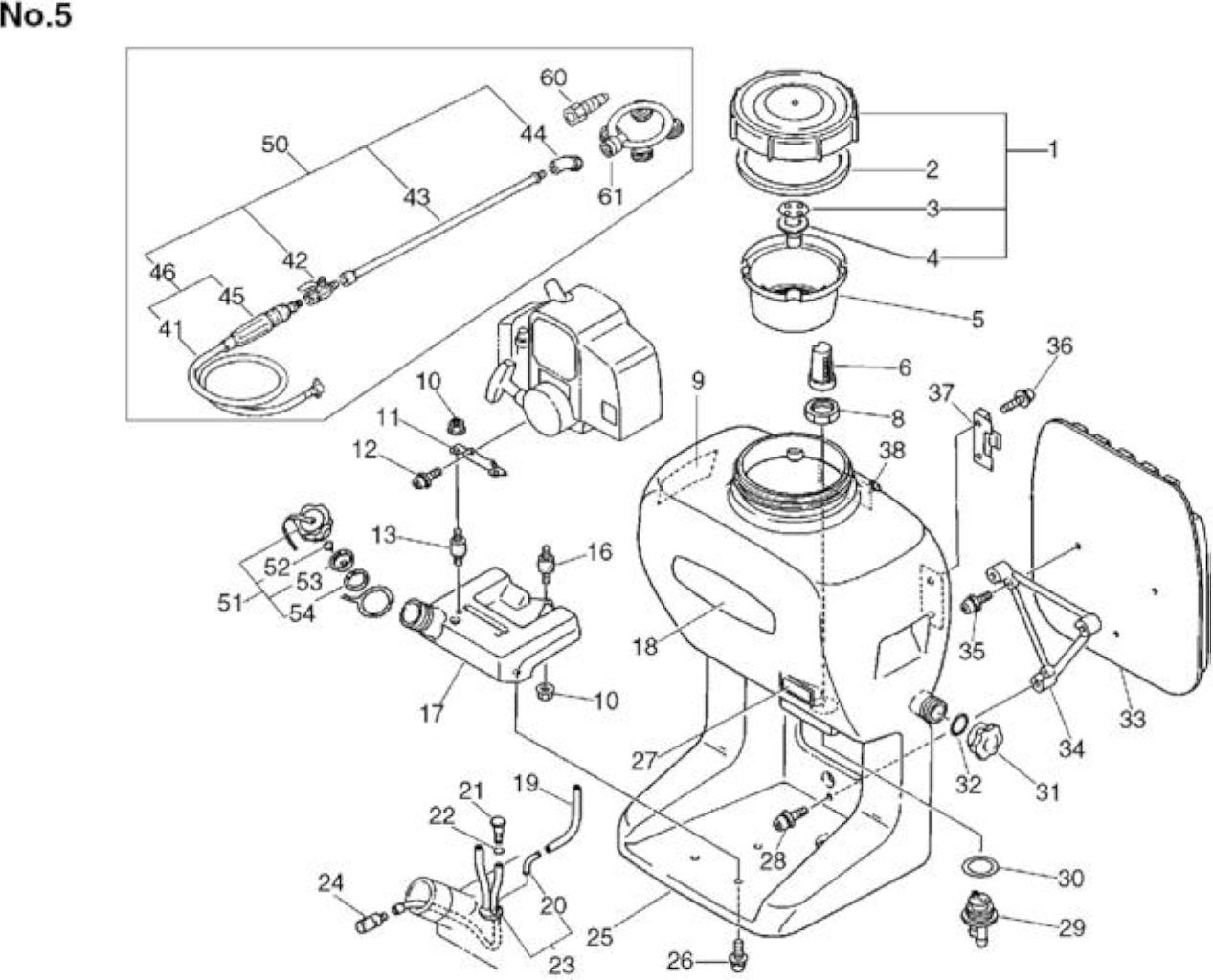

Illustrazione Serbatoio miscela, Schienale, Serbatoio liquidi

Rif.	Articolo	Descrizione	Q.tà	Nota
42	ECRE245000050	*VEDI ECRE245000051 *	1
43	ECRE270000030	LANCIA	1
43	ECR22410211611	*VEDI ECRE270000030 *	1	SOSTITUITO DA
43	ECR22410211610	*VEDI ECR22410211611 *	1	ECRE270000030 SOSTITUITO DA
44	ECR22410111610	GETTO STANDARD	1
45	ECR22411012710	*VEDI ECRE271000000 *	1	SOSTITUITO DA
45	ECRE271000000	IMPUGNATURA	1
46	ECRP021002530	TUBO LANCIA COMPLETO	1
46	ECR38400210519	*VEDI ECRP021002530 *	1	SOSTITUITO DA
50	ECR22410011613	LANCIA COMPLETA	1	ECRP021002530
50	ECR22410011612	*VEDI ECR22410011613 *	1	SOSTITUITO DA
50	ECR22410011611	*VEDI ECR22410011612 *	1	ECR22410011613 SOSTITUITO DA
51	ECR13160009861	TAPPO MISCELA	1
51	ECR13160009860	*VEDI ECR13160009861 *	1	SOSTITUITO DA
51	ECR13160413210	*VEDI ECR13160009860 *	1	SOSTITUITO DA
52	ECR13131406320	VALVOLA SFIATO	1	ECR13160009861 PUÒ ESSERE USATO SOLO
53	ECRA358000000	SUPPORTO SFIATO	1	PUÒ ESSERE USATO SOLO
53	ECR13101521330	SUPPORTO SFIATO	1	CON ECR13160009860 SOSTITUITO DA
54	ECR13101621060	GUARNIZIONE TAPPO MISCELA	1	PUÒ ESSERE USATO SOLO CON ECR13160009860
54	ECR13101640630	GUARNIZIONE TAPPO MISCELA	1	PUÒ ESSERE USATO SOLO CON ECR13160413210
60	ECR22410310610	*VEDI ECRE025000470 *	1	OPTION
61	ECR22410110610	GETTO 4 VIE AD ANELLO	1	OPTION
