Avviamento Bobina, Frizione Carburatore

Informazioni tecniche
CILINDRATA	21,2
POTENZA	0,6 (0,8)
PESO	6,7
SERBATOIO MIX	590
SERBATOIO CHIMICO	17,4

Filtro aria, Marmitta

Motore Pompa

Serbatoio liquidi, Zaino Serbatoio, Lancia

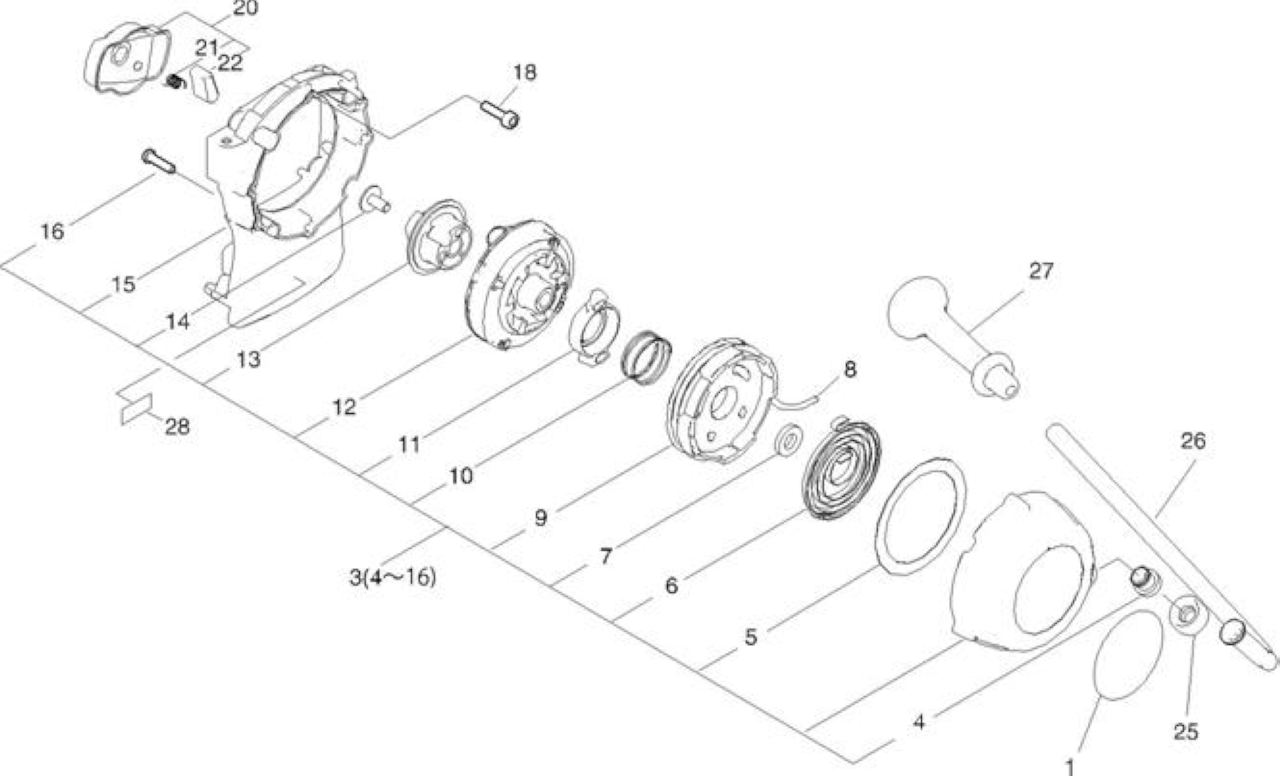

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRX502000330	ETICHETTA	1
3	ECRA051002290	AVVIAMENTO COMPLETO	1
4	ECR17722742030	*VEDI ECRP022045770 *	1
5	ECRA503000020	PLATE,STARTER	1
6	ECRA504000001	MOLLA AVVIAMENTO	1
7	ECRV355000080	BOCCOLA 8	1
9	ECRA506000060	AVVOLGIFUNE	1
10	ECRV450000440	MOLLA DI COMPRESSIONE	1
11	ECRA514000060	GANCIO AVVIAMENTO	1
12	ECRP021011130	GRUPPO MOLLA	1
13	ECRA520000060	PULEGGIA AVVIAMENTO	1
14	ECRV253000060	SCREW,5	1
15	ECRV376001770	*VEDI ECRV376001771 *	1
16	ECR90025304016	VITE SR 4X16	3
18	ECR90024204016	VITE SR 4X16	4
20	ECR17720212220	GANCI AVV.TO COMPLETI *T.I.01-066	1
21	ECR17723412220	MOLLA DI RITORNO	2
22	ECR17721844330	GANCIO AVVIAMENTO	2
25	ECRV420000630	AMMORTIZZATORE	1
26	ECRA510000190	GUIDA FUNE	1
27	ECRA511000050	GRIP,STARTER	1
28	ECRX505000620	LABEL,CAUTION	1

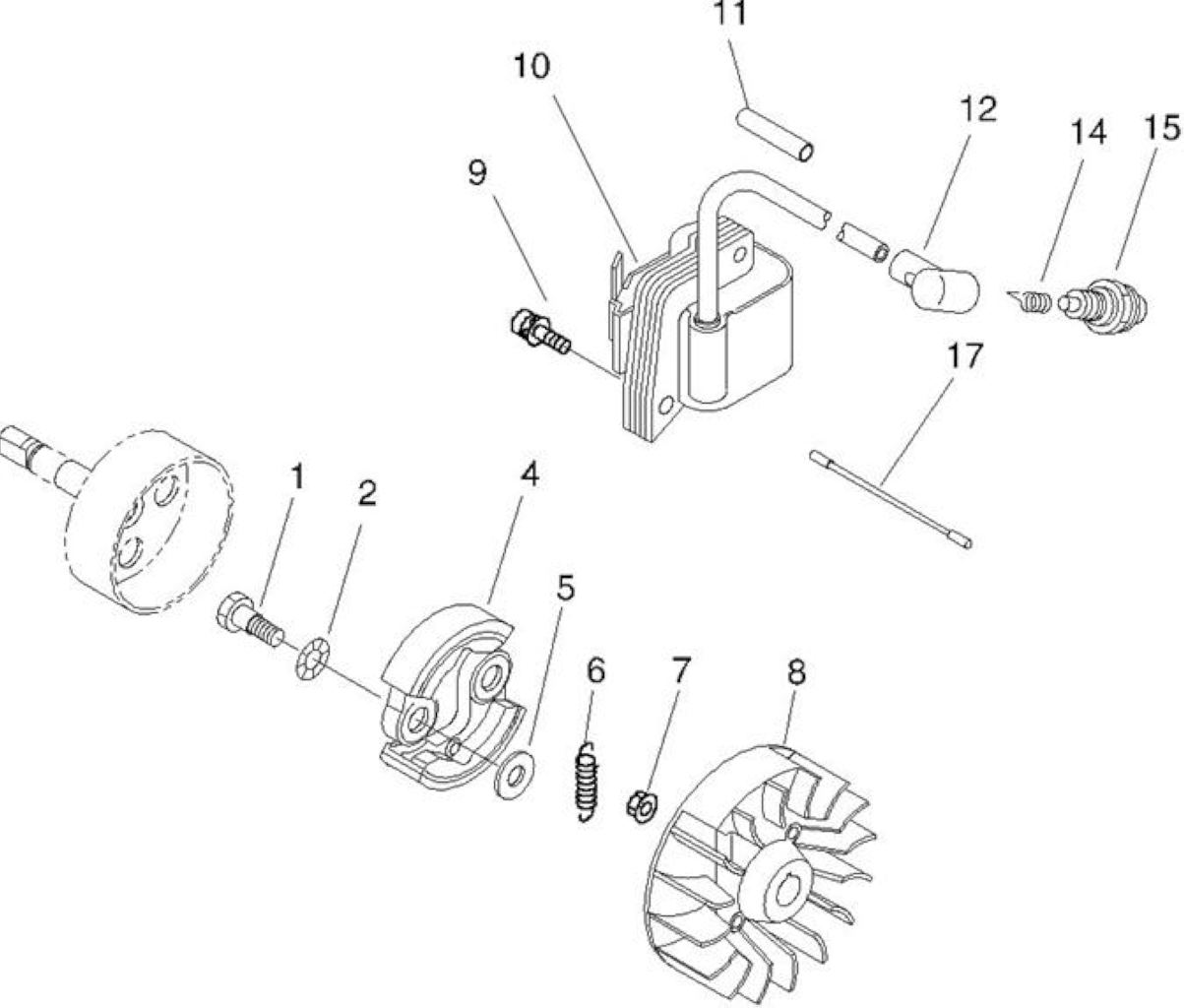

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR17504656030	BULLONE FRIZIONE	2
2	ECR17504956030	RONDELLA FRIZIONE	2
4	ECR17500955931	MASSA FRIZIONE	2
5	ECR17504805530	RONDELLA FRIZIONE	2
6	ECRV451000040	MOLLA FRIZIONE	1
7	ECR90051500008	DADO N8	1
8	ECRA409001090	VOLANO	1
9	ECR90016204020	BULLONE BRUGOLA 4X20	2
10	ECRA411001230	MODULO ACCENSIONE	1
11	ECRV475004160	TUBE	1
12	ECRA427000013	CAPPUCCIO CANDELA	1
14	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
17	ECRV485002240	LEAD	1

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021003600	*VEDI ECRA021003601 *	1
1	ECRP005001240	*VEDI ECRP005002090 *	1
2	ECR12534413931	VITE CARBURATORE	3
3	ECRP005002190	SCREW, WIRW ADJUST	1
4	ECRP005002260	COVER ASY, ROTOR	1
6	ECRP005002110	SCREW,THROTTLEADJUST	1
7	ECRP005000190	E-RING	1
8	ECRP005000280	O-RING	1
9	ECRP005001000	RULLINO	1
10	ECR12532213930	MOLLA BILANCIERE	1
11	ECR12533708260	SPILLO CARBURATORE	1
12	ECR12533813930	SPINOTTO BILANCIERE	1
13	ECR12532308260	BILANCIERE CARBURATORE	1
14	ECR12533942030	VITE BILANCIERE	1
15	ECRP005002180	SCREW,MAIN MIXTURE	1
16	ECRP005001250	TAPPO	1
17	ECRP005000010	ANELLO	1
19	ECRP005000520	GUARNIZIONE POMPANTE	1
20	ECRP005000510	MEMBRANA POMPANTE	1
21	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
22	ECRP005000270	VITE	1
23	ECRP005000250	COPERCHIO	1
24	ECR12538146730	*VEDI ECR12538108660 *	1
25	ECRP005001900	SCREW	4
26	ECRP005000200	GUARNIZIONE	1
27	ECRP005001780	MEMBRANA C/DISCO	1
28	ECR12534252130	COPERCHIO MEMBRANA	1
29	ECR12534452130	VITE	3
30	ECRA259000010	*VEDI ECRP005001270 *	1

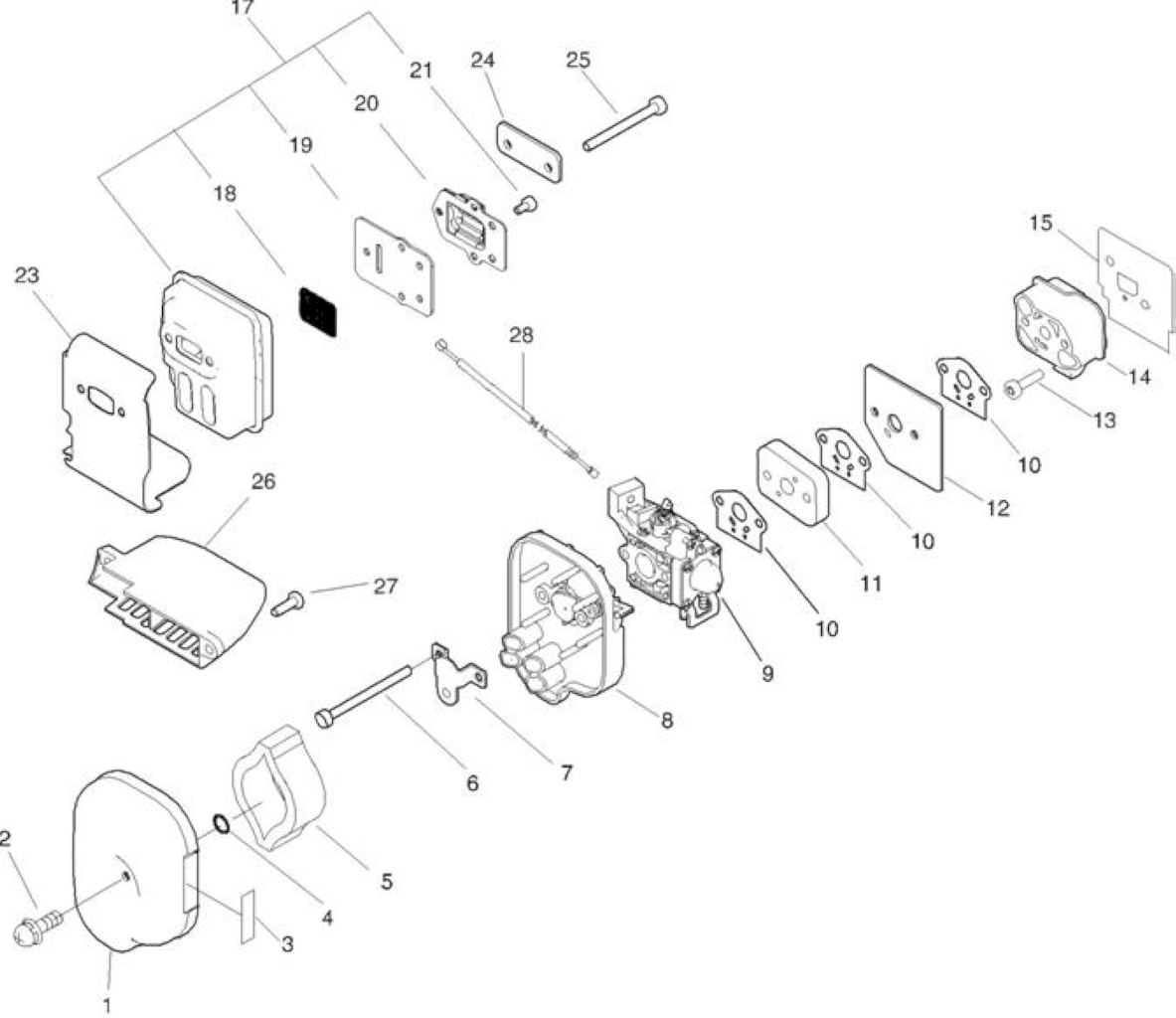

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR13031357030	COPERCHIO FILTRO ARIA	1
2	ECR90023905012	SCREW 5*12	1
3	ECR89033252730	ETICHETTA	1
4	ECR90072000004	ANELLO GOMMA P-04	1
5	ECRA226000020	FILTRO ARIA	1
6	ECR90010505070	BULLONE BRUGOLA 5X70	2
7	ECRA244000250	PIASTRINA	1
8	ECRP021037620	* ECRP021037621 *	1
9	ECRA021003600	*VEDI ECRA021003601 *	1
10	ECR13001013410	GUARNIZIONE ISOLATORE *T.I.-04-247	3
11	ECRA200000030	ISOLATORE	1
12	ECRA209000140	PIASTRA ISOLATORE	1
13	ECR90016205025	BULLONE BRUGOLA 5X25	2
14	ECRA200000300	ISOLATORE	1
15	ECRV103001360	GUARNIZIONE ISOLATORE	1
17	ECRP021037630	MARMITTA COMPLETA *DARE P021008100	1
18	ECR14586240630	RETINA MARMITTA	1
19	ECRV104001760	GUIDA SCARICO	1
20	ECRA313000600	GUIDA SCARICO	1
21	ECR9136704010	SCREW	5
23	ECRV104000850	GUARNIZIONE SCARICO	1
24	ECRV150000371	PIASTRINA	1
25	ECR90010505055	BULLONE BRUGOLA 5X55	2
26	ECRA320000480	COPRI MARMITTA	1
27	ECR90025305016	VITE SR 5X16	2
28	ECRV430003541	CAVO ACCELERATORE	1

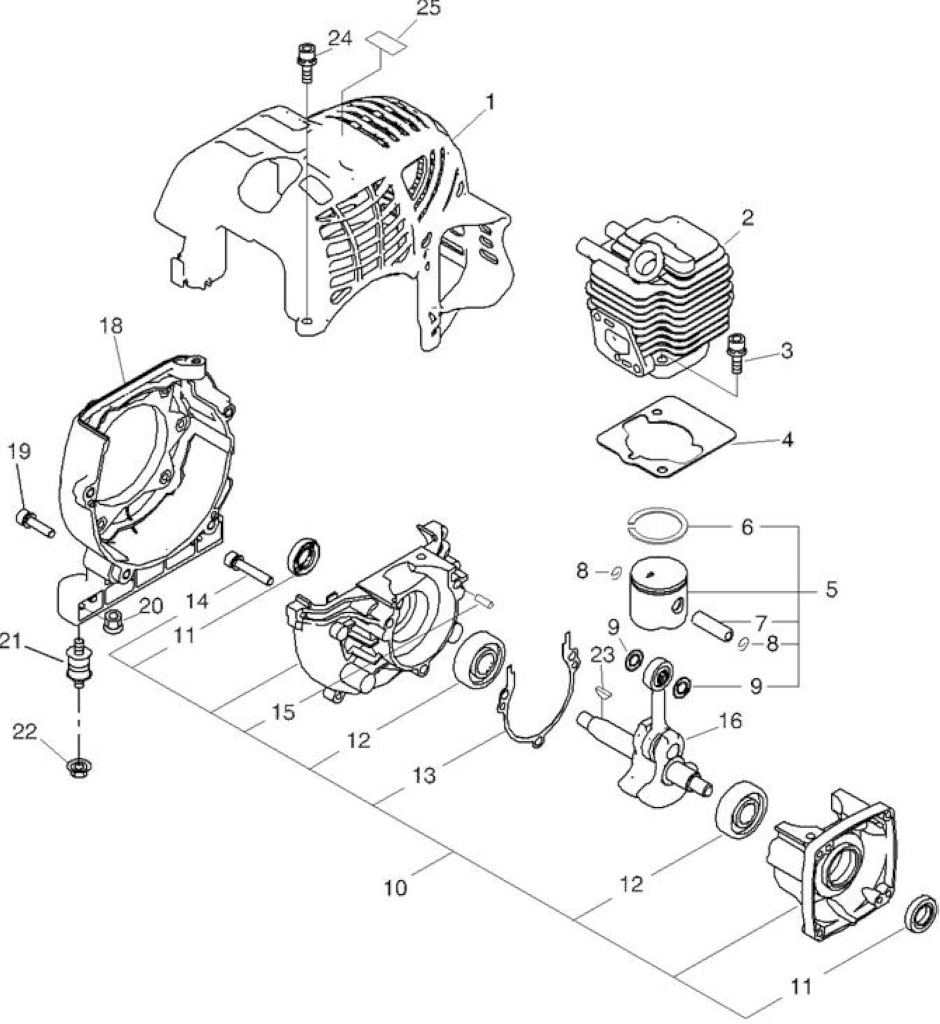

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA160002391	PROTEZIONE COPRICILINDRO	1
2	ECRA130000540	CILINDRO *T.I.04-249	1
3	ECR90016205022	BULLONE BRUGOLA 5X22	2
4	ECRV100000661	GUARNIZIONE CILINDRO	1
5	ECRP021007712	KIT PISTONE *T.I.04-249	1
6	ECRA101000090	FASCE ELASTICHE *T.I.04-247	1
7	ECR10001311520	SPINOTTO PISTONE	1
8	ECR10001504630	FERMO SPINOTTO	2
9	ECR10001411520	DISTANZIALE SPINOTTO	2
10	ECR10020452133	CARTER MOTORE	1
11	ECR10021242031	PARAOLIO	2
12	ECR9403536201	CUSCINETTO BB6201/C3	2
13	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
14	ECR90016205028	BULLONE BRUGOLA 5X28	3
15	ECR10021503930	*VEDI ECR90033040080 *	2
16	ECRA011000101	*VEDI ECRA011001410 *	1
18	ECRA172001880	CARTER VENTOLA	1
19	ECR90024204016	VITE SR 4X16	4
20	ECR90051500006	DADO FLANGIATO M6	2
21	ECRV402000010	AMMORTIZZATORE	2
22	ECR25091606210	DADO SUPPORTO SERBATOIO	2
23	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
24	ECR90025305016	VITE SR 5X16	2
25	ECRX505002310	ETICHETTA	1

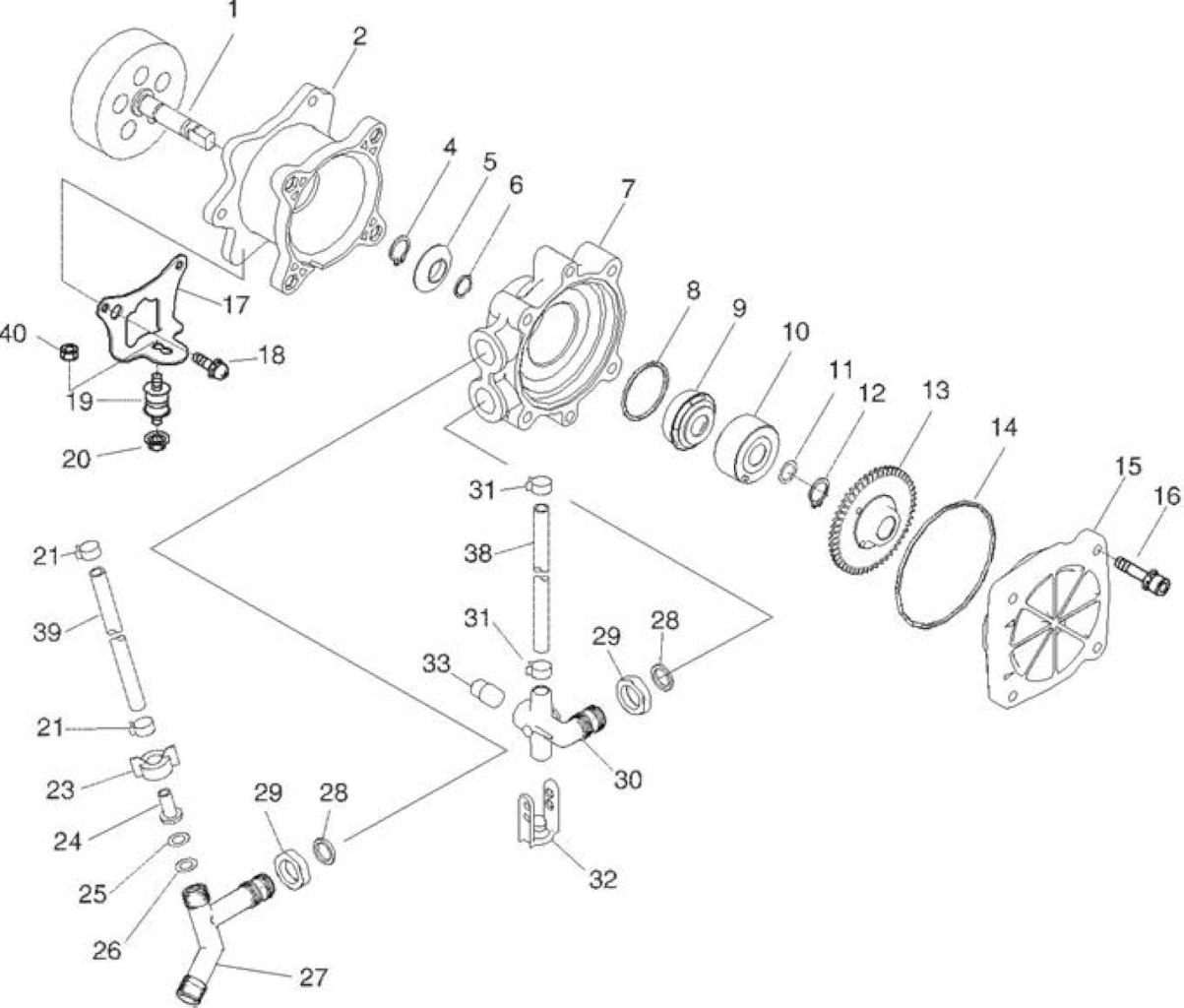

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA556001340	CAMPANA FRIZIONE	1
2	ECRE202000180	BASE POMPA	1
4	ECR90070100012	FERMO CS12	1
5	ECR40511410510	GOMMINO	1
6	ECR90072430010	ANELLO DI TENUTA	1
7	ECRE203000012	CORPO POMPA	1
8	ECR90072400029	ANELLO DI TENUTA	1
9	ECR40510011410	TENUTA MECCANICA	1
10	ECRP021006750	RACCORDO TENUTA	1
11	ECR40011111410	RONDELLA	1
12	ECR90070400012	FERMO CR12	1
13	ECR40511010512	GIRANTE POMPA	1
14	ECR90072430067	ANELLO DI TENUTA	1
15	ECRE205000001	COPERCHIO POMPA	1
16	ECR90016205040	BULLONE BRUGOLA 5X40	4
17	ECRE216000160	PIASTRA POMPA	1
18	ECR90023905018	SCREW 5*18	3
19	ECRV402000040	*VEDI ECRV402000010 *	1
20	ECR25091606210	DADO SUPPORTO SERBATOIO	1
21	ECR13201314010	FERMO	2
23	ECR38601510511	*VEDI ECR38601510512 *	1
24	ECR38601314011	*VEDI ECRP021043200 *	1
25	ECR38601910510	GUARNIZIONE	1
26	ECR38601810510	PIASTRINA GETTO	1
27	ECRK471000110	RACCORDO	1
28	ECR90072200100	O RING P-10A	2
29	ECRK541000040	*VEDI ECRK541000041 *	2	NON GESTITO
30	ECRK471000100	RACCORDO 1/4	1
31	ECR35701314012	CLIP	2
32	ECRV141000141	GOMMINO	1
33	ECR91231810401	TAPPO SCARICO	1
38	ECRV471003171	*VEDI ECRV471003172 *	1
39	ECRV471003161	TUBETTO	1
40	ECR90051500006	DADO FLANGIATO M6	1

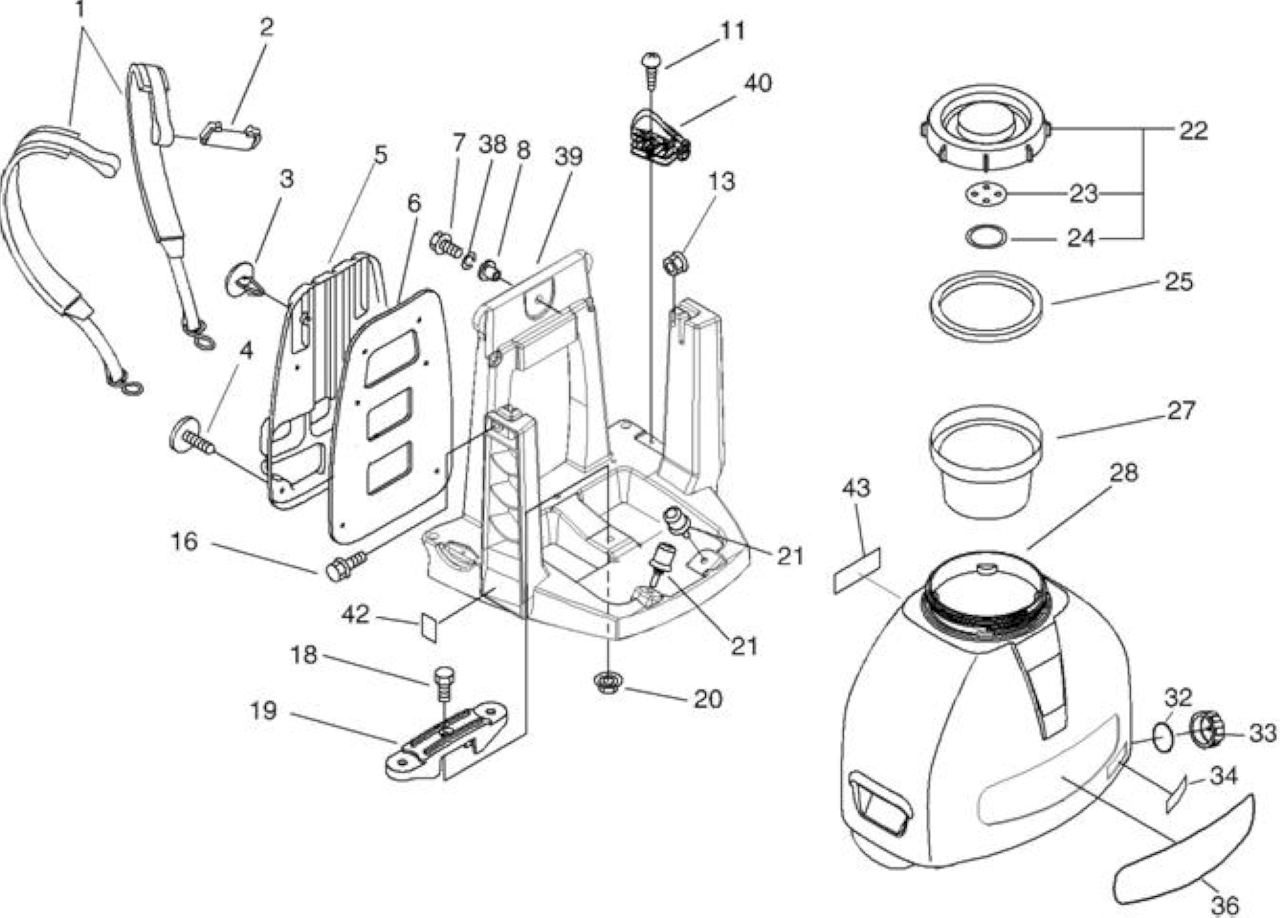

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC061000090	CINGHIA COMPLETA -1 PZ-	2
2	ECRV491000040	CLIP	2
3	ECR30033306160	BOTTONE SCHIENALE	2
4	ECRV491000090	CLIP	4
5	ECRC630000020	CUSCINO	1
6	ECRC630000030	SUPPORTO CUSCINO	1
7	ECR90022006015	VITE SR 6X15	1
8	ECRV354000150	COLLAR,6	1
11	ECR9142805020	SCREW TAPPING	1
13	ECR90051800006	NUT, FLANGE	2
16	ECR90010306020		2	NON GESTITA
18	ECR90010006016	BULLONE 6X16	1
19	ECRA195000010	BASE MOTORE	1
20	ECR25091606210	DADO SUPPORTO SERBATOIO	1
21	ECRV420001090	AMMORTIZZATORE	2
22	ECR25000114011	TAPPO SERBATOIO CHIMICI	1
23	ECR25002611310	VALVOLA SFIATO	1
24	ECR25002711310	GUARNIZIONE TAPPO	1
25	ECR25001101110	GUARNIZIONE TAPPO	1
27	ECRE220000010	*VEDI ECR25421012210 *	1
28	ECRE110000200	*VEDI ECRE110000202 *	1
32	ECR90072030028	ANELLO GOMMA 28	1
33	ECR25021111410	DADO CHIUSURA	1
34	ECRX543003280	LABEL,MODEL	1
36	ECRX502000440	ETICHETTA	1
38	ECR90060500006	RONDELLA APERTA M6	1
39	ECRC620000311	* VEDI ECRP021014851 *	1
40	ECRC405000190	SUPPORTO IMPUGNATURA	1
42	ECR89015706560	ETICHETTA	1
43	ECR89061713210	LABEL, CAUTION	1

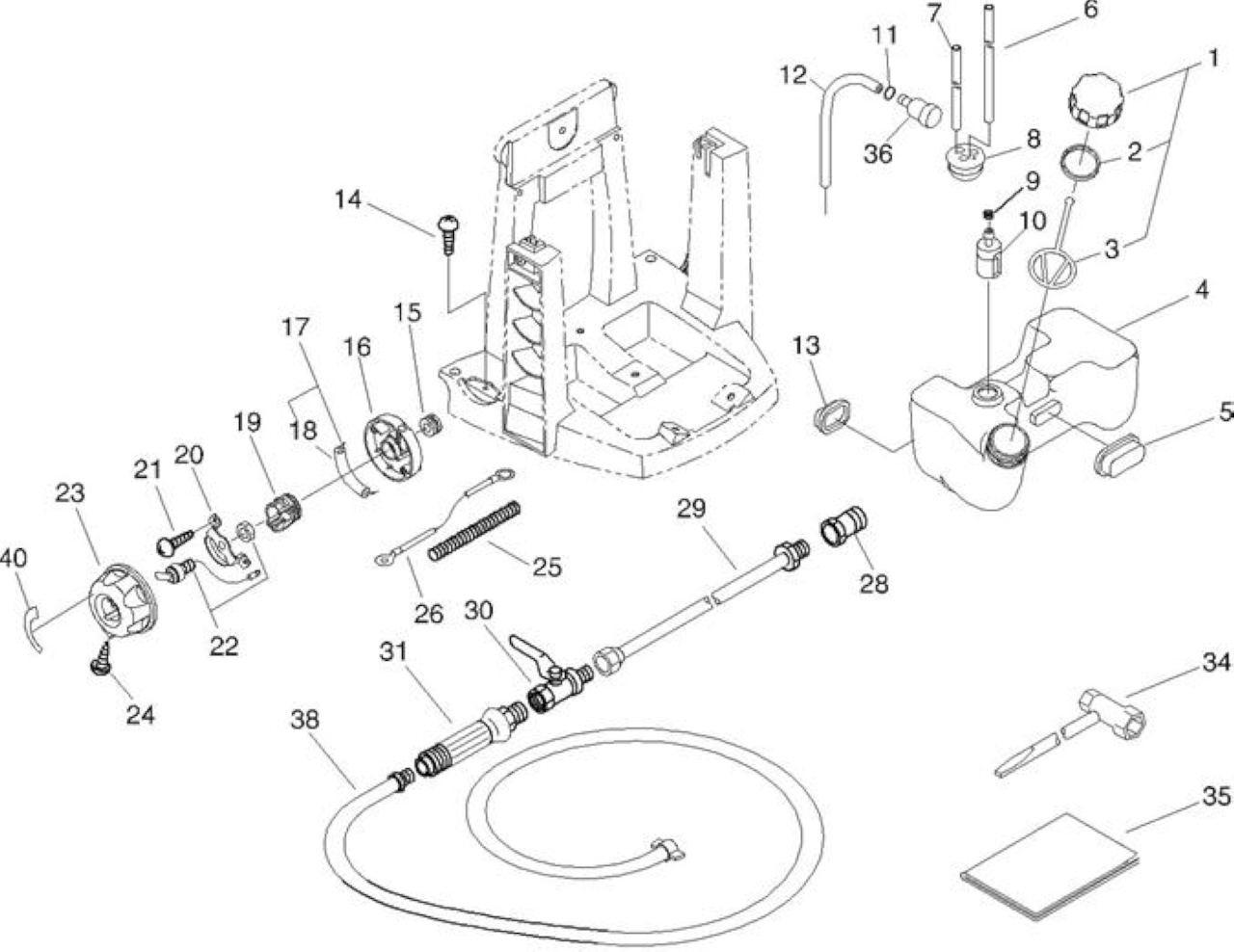

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR13100455530	*VEDI ECRP100006640 *	1
2	ECR13101655830	*VEDI ECRV107000190 *	1
3	ECR13105156030	MISCELATORE	1
4	ECRA350001822	SERBATOIO MISCELA	1
5	ECR13192061830	AMMORTIZZATORE SERBATOIO	1
6	ECRV471001230	*VEDI ECRV471001231 *	1
7	ECR13201056330	TUBO MISCELA	1
8	ECRV137000030	*VEDI ECR13211546730 *	1
9	ECR13201309820	*VEDI ECRV490001240 *	1
10	ECR13120507320	*VEDI ECR13120507321 *	1
11	ECR13201309820	*VEDI ECRV490001240 *	1
12	ECRV471001210	*VEDI ECRV471001211 *	1
13	ECR13192055430	AMMORTIZZATORE SERBATOIO	2
14	ECR9142805020	SCREW TAPPING	1
15	ECR15061402910	GUIDA IN GOMMA	1
16	ECRC471000070	FERMO ACCELERATORE	1
17	ECRP021007120	SET MOLLA PIATTA	1
18	ECRV471000930	*VEDI ECRP021007120 *	1
19	ECRC453000080	LEVA ACCELERATORE	1
20	ECRA439000100	SUPPORTO INTERUTTORE	1
21	ECR90025204010	VITE SR 4X10	2
22	ECRA440000420	INTERRUTTORE COMPLETO	1
23	ECRC473000011	POMELLO ACCELERATORE	1
24	ECR90025304014	VITE SR 4X14	1
25	ECR16211013411	TUBE	1
26	ECRV485002231	LEAD	1
28	ECRE025000470	*VEDI ECRE025000560 *	1
29	ECRE270000030	LANCIA	1
30	ECRE245000070	VALVOLA GETTO	1
31	ECRE271000000	IMPUGNATURA	1
36	ECRA356000030	*VEDI ECRA356000031 *	1
38	ECR38400212710	TUBO LANCIA	1
40	ECR89001513210	LABEL, THROTTLE	1
